Typ výrobku	Příslušenství strunové sekačky pro motorový blok EGO 56V
Značka	EGO
Model	EA0800
Délka čepele	20 cm
Maximální hloubka řezu	75 mm
Hmotnost	2,26 kg
Napájení	Lithium-iontová baterie 56V (není součástí)
Provozní teplota	-15°C až 40°C
Skladovací teplota	-20°C až 70°C
Zaručená hladina akustického výkonu	95 dB(A)
Hladina akustického tlaku (operátor)	79,8 až 84 dB(A) podle motorového bloku
Vibrace (přední rukojeť)	1,2 až 1,6 m/s² (K=1,5 m/s²)
Vibrace (zadní rukojeť)	1,53 až 2,2 m/s² (K=1,5 m/s²)
Kompatibilní motorové bloky	PH1400E, PH1420E, PHX1600
Vodicí kolo	Ano, nastavitelné do hloubky
Klapka na nečistoty	Ano, vyměnitelná
Vodicí lišta proti opotřebení	Ano, odnímatelná
Obsah balení	Příslušenství strunové sekačky, imbusový klíč, multifunkční klíč, 2 dělené kolíky, návod k použití
Údržba	Čištění po použití, mazání ozubených kol každých 50 hodin
Záruka	Navštivte egopowerplus.eu

Často kladené otázky - EA0800 EGO

Které motorové bloky jsou kompatibilní s příslušenstvím EA0800?

Příslušenství strunové sekačky EA0800 je určeno pro použití s motorovými bloky EGO 56V PH1400E, PH1420E a PHX1600.

Jak nastavit hloubku řezu?

Zastavte nástroj a vyjměte baterii. Povolte tlačítko nastavení hloubky, posuňte vodicí kolo nahoru pro snížení hloubky nebo dolů pro zvýšení, poté tlačítko utáhněte. Čepel by neměla pronikat do země více než 5 mm.

Jak vyměnit žací čepel?

Zastavte nástroj, vyjměte baterii a nasaďte rukavice. Odstraňte dělený kolík, stabilizujte čepel imbusovým klíčem, povolte matici ve směru hodinových ručiček multifunkčním klíčem. Vyměňte čepel a matici, poté utáhněte proti směru hodinových ručiček. Vložte nový dělený kolík.

Jaký typ baterie použít?

Používejte výhradně baterie EGO 56V kompatibilní s motorovým blokem. Baterii nenabíjejte v dešti nebo na vlhkém místě.

Jak čistit nástroj po použití?

Vyjměte baterii. Očistěte čepel a kryt měkkým kartáčem. Otřete povrchy vlhkým hadříkem a jemným mýdlem. Nepoužívejte rozpouštědla. Vyčistěte větrací otvory kartáčem.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je baterie správně vložena a nabitá. Ujistěte se, že odblokovací páčka a spoušťový spínač jsou stisknuty současně. Pokud problém přetrvává, nahlédněte do návodu.

Jak uložit příslušenství?

Vyjměte baterii, důkladně vyčistěte a uložte na suchém, dobře větraném místě mimo dosah dětí. Pokud je demontováno z motorového bloku, nasaďte na hřídel koncovou zátku.

Kdy je třeba mazat převodová ozubená kola?

Přibližně každých 50 provozních hodin. Odstraňte šroub s těsnicí vložkou, vstříkněte mazivo do 3/4 kapacity, poté zašroubujte zpět.

Mohu nástroj používat na mokré trávě?

Nedoporučuje se sekat mokrou trávu nebo vlhký povrch, protože by to mohlo ucpat ochranu čepele a způsobit nerovný okraj. Pokud k tomu dojde, zastavte nástroj, vyjměte baterii a vyčistěte ochranu.

Kde najít náhradní díly?

Používejte výhradně doporučené náhradní díly EGO, jako je čepel AEB0800. Kontaktujte autorizovaného servisního technika nebo navštivte egopowerplus.eu.

NÁVOD K OBSLUZE EA0800 EGO

VAROVÁNÍ: Z důvodu bezpečnosti by měl všechny opravy a výměny provádět kvalifikovaný servisní technik.

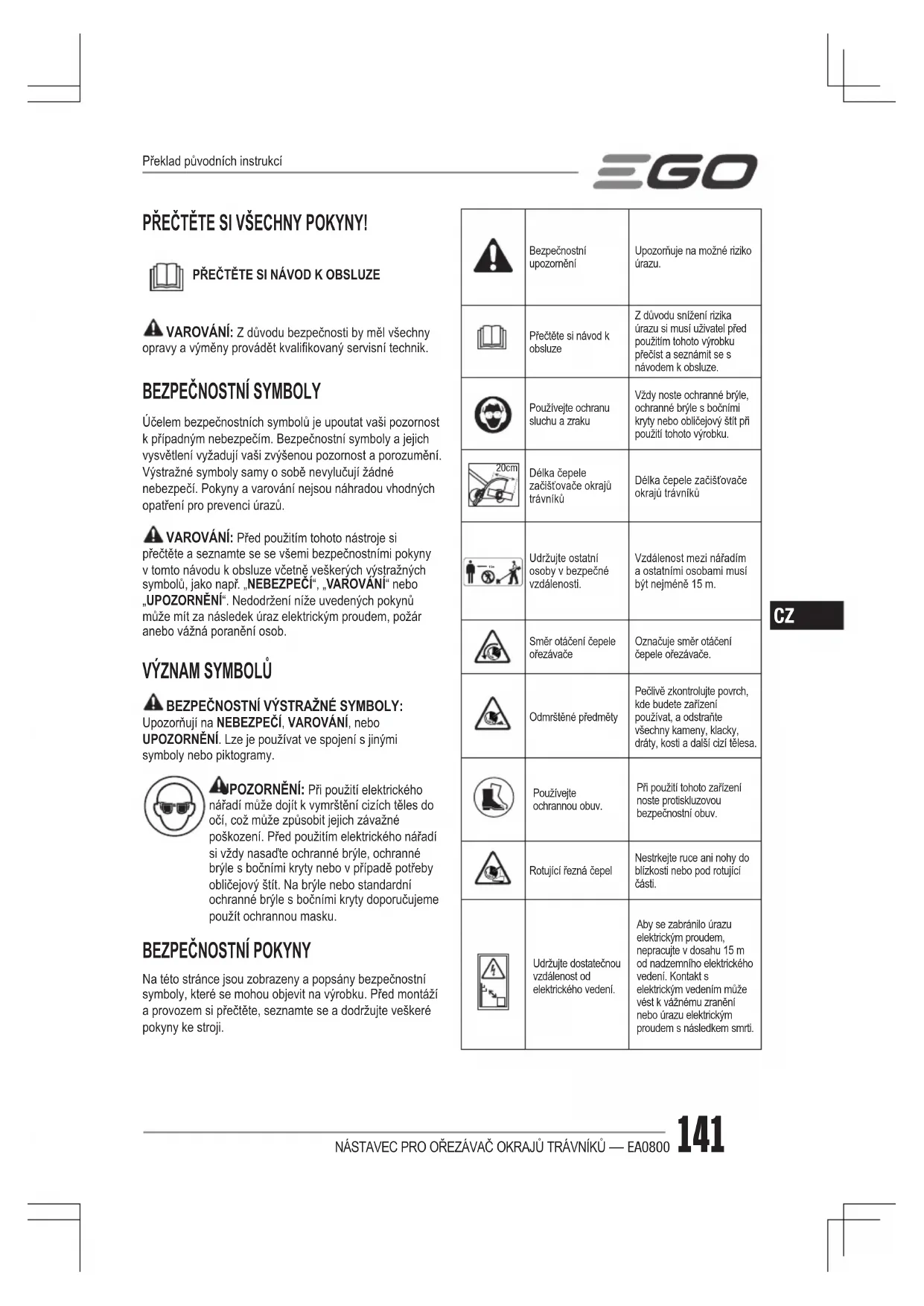

BEZPEČNOSTNÍ SYMBOLY

Účelem bezpečnostních symbolů je upoutat vaši pozornost k případným nebezpečím. Bezpečnostní symboly a jejich vysvětlení vyžadují vaši zvýšenou pozornost a porozumění. Výstražné symboly samy o sobě nevylučují žádné nebezpečí. Pokyny a varování nejsou náhradou vhodných opatření pro prevenci úrazů.

⚠️ VAROVÁNÍ: Před použitím tohoto nástroje si přečtěte a seznamte se se všemi bezpečnostními pokyny v tomto návodu k obsluze včetně veškerých výstražných symbolů, jako např. „NEBEZPEČÍ“, „VAROVÁNÍ“ nebo „UPOZORNĚNÍ“. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár anebo vážná poranění osob.

VÝZNAM SYMBOLŮ

⚠ BEZPEČNOSTNÍ VÝSTRAŽNÉ SYMBOLY: Upozorňují na NEBEZPEČÍ, VAROVÁNÍ, nebo UPOZORNĚNÍ. Lze je používat ve spojení s jinými symboly nebo piktogramy.

APOZORNÉNÍ: Při použití elektrického nářadí může dojít k vymrštění cizích těles do očí, což může způsobit jejich závažné poškození. Před použitím elektrického nářadí si vždy nasad'te ochranné brýle, ochranné brýle s bočními kryty nebo v případě potřeby obličejový štít. Na brýle nebo standardní ochranné brýle s bočními kryty doporučujeme použit ochrannou masku.

BEZPEČNOSTNÍ POKYNY

Na této stránce jsou zobrazeny a popsány bezpečnostní symboly, které se mohou objevit na výrobku. Před montáží a provozem si přečtěte, seznamte se a dodržujte veškeré pokyny ke stroji.

	Bezpečnostní upozornění	Upozorňuje na možné riziko úrazu.
	Přečtěte si návod k obsluze	Z důvodu snížení rizika úrazu si musí uživatel před použitím tohoto výrobku přečist a seznámit se s návodem k obsluze.
	Používejte ochranu sluchu a zraku	Vždy noste ochranné brýle, ochranné brýle s bočními kryty nebo obličejový štit při použití tohoto výrobku.
	Délka čepele začišťovače okrajů trávníků	Délka čepele začišťovače okrajů trávníků
	Udržujte ostatní osoby v bezpečné vzdálenosti.	Vzdálenost mezi nářadím a ostatními osobami musí být nejméně 15 m.
	Směr otáčení čepele ořezávače	Označuje směr otáčení čepele ořezávače.
	Odmrštěné předměty	Pečlivě zkontrolujte povrch, kde budete zařízení používat, a odstraňte všechny kameny, klacky, dráty, kosti a další cizí tělesa.
	Používejte ochrannou obuv.	Při použití tohoto zařízení noste protiskluzovou bezpečnostní obuv.
	Rotující řezná čepel	Nestrkejte ruce ani nohy do blízkosti nebo pod rotující části.
	Udržujte dostatečnou vzdálenost od elektrického vedení.	Aby se zabránilo úrazu elektrickým proudem, nepracujte v dosahu 15 m od nadzemního elektrického vedení. Kontakt s elektrickým vedenim může vést k vážnému zranění nebo úrazu elektrickým proudem s následkem smrti.
CE	CE	Tento výrobek je v souladu s platnými směmicemi ES.
	UKCA	Tento výrobek je v souladu s příslušnou britskou legislativou.
	WEEE	Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Odevzdejte do autorizovaného recyklačního střediska.
	Hlučnost	Garantovaná hladina akustického výkonu. Emise hluku do prostředí dle direktivy Evropského společenství.
V	Voltů Napětí
mm	Milimetr Délka nebo velikost
cm	Centimetr Délka nebo velikost
kg	Kilogram Hmotnost nůžek
...	Stejnosměrný proud Druh nebo vlastnosti proudu

OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ STROJE

⚠️ VAROVÁNÍ: Přečtěte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto strojem. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu.

VŠECHNA VAROVÁNÍ A POKYNY USCHOVEJTE PRO BUDOUCÍ POUŽITÍ.

Výraz „stroj“ v upozorněních označuje stroj napájený ze sitě (kabelový) nebo bateriový (akumulátorový).

BEZPEČNOST NA PRACOVIŠTI

■ Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní oblasti bývají příčinou úrazů.
■ Nepoužívejte stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Stroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
■ Při práci se strojem udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Nesoustředěnost může způsobit ztrátu kontroly.

ELEKTRICKÁ BEZPEČNOST

■ Zástrčky stroje musí odpovídat zásuvce. V žádném případě nikdy neupravujte zástrčku. Nepoužívejte žádné adaptérové zástrčky s uzemněnými stroji.
Neupravené zástrčky a vhodné zásuvky snižují riziko úrazu elektrickým proudem.
- Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, pokud je vaše tělo uzemněno.
■ Neprovozujte stroj v dešti nebo za mokra. Voda vstupující do stroje může zvýšit riziko úrazu elektrickým proudem nebo poruchy, která by mohla mít za následek zranění osob.
- Nepoužívejte kabel nevhodným způsobem. Nikdy nepoužívejte kabel k prénášení, vytahování nebo odpojování stroje z elektrické sítě. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem.
- Při práci se strojem venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
■ Pokud musíte se strojem pracovat ve vlhkém prostředí, použijte přerušovač zemního spojení (GFCI). Použití přerušovače zemního obvodu (GFCI) snižuje riziko úrazu elektrickým proudem.

OSOBNÍ BEZPEČNOST

• Při práci se strojem bud’te stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte stroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Jediná chvilka nepozornosti při práci se strojem může mít za následek vážný úraz.
  ■ Používejte osobní ochranné pracovní prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako např. respirátor, protiskluzová bezpečnostní obuv, pevná přilba nebo chrániče sluchu používané ve vhodném prostředí sníží riziko úrazu.
  ■ Zabraňte náhodnému spuštění. Před připojením ke zdroji napěti a/nebo akumulátoru, zvedáním nebo přenášením stroje se ujistěte, že vypínač je ve vypnuté poloze. Přenášení strojů s prstem na spínači nebo zapínání strojů se zapnutým spínačem vybízí k nehodám.
• Před zapnutím stroje odstraňte seřizovací klíče nebo nářadí. Nářadí nebo klíč, který zůstane upevněn k otáčející se části stroje, může způsobit zranění.
  ■ Nenahýbejte se. Vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovládání stroje v nečekaných situacích.

■ Používejte vhodný oděv. Nenoste volný oděv ani šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohyblivých dílů.
■ Pokud je zařízení vybaveno adaptérem pro připojení odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití odsávání prachu může snížit nebezpečí týkající se prachu.
Nedovolte, abyste se po získaní zkušenosti častým používáním strojů stali neobezřetnými a ignorovali zásady bezpečnosti. Nedbalá činnost může způsobit vážné zranění za zlomek sekundy.

■ Nevyvíjejte na stroj násilí. Použijte správný stroj pro danou aplikaci. Správný stroj bude pracovat lépe a bezpečněji rychlostí, pro kterou byl navržen.
■ Nepoužívejte stroj v případě, že vypínač nefunguje. Stroj, který nelze ovládat spínačem, je nebezpečný a musí se opravit.
- Před seřizováním, výměnou příslušenství nebo uskladněním stroje odpojte zástrčku ze zdroje napájení a/nebo vyjměte akumulátor, pokud je odnímatelný, ze stroje. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění stroje.
■ Nečinné stroje skladujte mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny se zařízením nebo s těmito pokyny, aby jej obsluhovaly. Stroje jsou v rukou nekvalifikované obsluhy nebezpečné.
■ Provádějte údržbu strojů a příslušenství. Kontrolujte případnou nesuosost nebo ohyb pohybujících se částí, narušení dílů a ostatní podmínky, které mohou ovlivnit provoz stroje. V případě poškození nechte stroj před použitím opravit. Mnoho nehod a úrazů je způsobeno nedostatečně udržovanými stroji.

■ Udržujte žací stroje ostré a čisté. Řádně udržované žací stroje s ostrými reznými hranami nemají tendenci se ohýbat a lépe se ovládají.

■ Používejte stroj, příslušenství a strojové hroty atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Použití stroje na činnosti jiné, než je určující použití, může vést k nebezpečným situacím.

■ Udržujte rukojeti a uchopovací plochy suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci se strojem a jeho ovládání v nečekaných situacích.

■ K nabíjení používejte pouze nabíječku doporučenou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem.
■ Stroje používejte pouze se specifikovanými akumulátory. Použití jiných akumulátorů může způsobit riziko úrazu a požáru.
■ Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár.
■ V nevhodných podmínkách může z baterie unikat kapalina. Zabraňte kontaktu. Při náhodném kontaktu opláchněte zasažené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
■ Nepoužívejte akumulátor nebo stroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo nebezpečí zranění.
■ Nevystavujte akumulátor ani stroj ohni nebo příliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 130 ° C může dojít k výbuchu.
■ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo stroj mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

VAROVÁNÍ: Při používání strunových sekaček je nutné vždy dodržovat základní bezpečnostní opatření pro zamezení rizika požáru, úrazu elektrickým proudem a poranění osob včetně následujícího.

ČTĚTE PEČLIVĚ PŘED POUŽITÍM USCHOVEJTE PRO BUDOUCÍ POUŽITÍ

NEBEZPEČÍ: Nespoléhejte se na izolaci nářadí proti úrazu elektrickým proudem. Chcete-li snížit riziko usmrcení elektrickým proudem, nikdy stroj nepoužívejte v blízkosti žádných vodičů nebo kabelů (napájecích atd.), které mohou vést elektrinu.

三GO

⚠ UPOZORNĚNÍ: Při práci používejte vhodné chrániče sluchu. Za určitých podmínek a určité době používání může hluk z tohoto výrobku přispět ke ztrátě sluchu.

Školení

■ Pečlivě si přečtěte tyto pokyny. Seznamte se s ovládacími prvky a správným použitím stroje.
■ Osoby, které se neseznámily s těmito pokyny, nebo děti nesmí stroj používat. Místní předpisy mohou omezovat věk obsluhy.
■ Nikdy neořezávejte trávník, pokud jsou v blízkosti osoby, zejména děti, nebo domácí zvířata.
■ Nezapomínejte, že je obsluha nebo uživatel zodpovědný za nehody nebo ohrožení jiných osob nebo jejich majetku.

Příprava

■ Během ořezávaní vždy noste brýle a ochranu sluchu, pevnou obuv a dlouhé kalhoty.
■ Pečlivě zkontrolujte povrch, kde budete zařízení používat, a odstraňte všechny kameny, klacky, dráty, kosti a další cizí tělesa.
■ Před použitím vždy vizuálně zkontrolujte čepele, šroub čepele a řezací mechanizmus, zda nejsou opotřebované nebo poškozené. Opotřebované nebo poškozené nože a šrouby vyměňujte v sadách z důvodu zachování vyvážení.

Použití

■ Ořezávejte pouze za denního světla nebo při dobrém umělém osvětlení.
■ Ve svahu vždy dbejte na pevný postoj.
■ Chodte, nikdy neběhejte.
■ Dbejte zvýšené opatrnosti při jízdě vzad, nebo tažení ořezávače směrem k vám.
■ Před přejížděním na jiné povrchy než tráva a při transportu ořezávače do a z oblasti, která má být ořezána, se ujistěte, že se čepel zastavila.
■ Nikdy nepoužívejte ořezávač s vadnými, chybějícími nebo špatně připevněnými chrániči.
■ Neměňte nastavení regulátoru motoru, nebo nezvyšujte počet otáček motoru.
■ Zapněte motor opatrně podle pokynů a nohy udržujte v bezpečné vzdálenosti od čepele.
Nenaklápějte při zapnutí motoru, pouze pokud ořezávač musí být nakloněn pro spuštění. V tomto případě ho nenaklánějte víc, než je nezbytně nutné a zvedněte pouze tu část, která směruje od obsluhy.
■ Nespouštějte motor, pokud někdo stojí před čepelí.
■ Nestrkejte ruce ani nohy do blízkosti nebo pod rotující části.

■ Vždy vypněte motor a odpojte od akumulátoru:
1) před odstraněním překážky; 2) před kontrolou, čištěním nebo seřízením čepele;
3) po nárazu do cizího tělesa: Zkontrolujte čepele na poškození a před zahájením provozu ořezávače provedte opravy;
4) Pokud začne ořezávač neobvykle vibrovat (ihned zkontrolujte).
■ Zastavte motor vždy, když opouštíte ořezávač;
■ Akumulátor nenabíjejte v dešti nebo na mokrém místě.
■ Používejte pouze akumulátory a nabíječky uvedené na obr. A.
■ Před likvidací vyjměte ze zařízení akumulátor.
■ Akumulátor likvidujte bezpečným způsobem.
■ Akumulátory nevhazujte do ohně. Články mohou vybuchnout. O zvláštních pokynech pro likvidaci se informujte v místních právních předpisech.
■ Akumulátor neotvírejte ani neznehodnocujte. Uniklý elektrolyt je žíravý a může způsobit poškození očí nebo kůže. Při požití může být toxický.
■ Při manipulacemi s akumulátory dbejte, aby nedošlo ke zkratu akumulátoru vodivými materiály, jako např. prsteny, náramky nebo klíče. Akumulátor nebo vodič se mohou přehřát a způsobit popáleniny.
■ Akumulátorové nářadí se nemusí zapojovat do elektrické zásuvky, proto jsou vždy v provozním stavu. Nezapomínejte na možná rizika ani v případě, že je nářadí vypnuté. Dbejte opatnosti při údržbě.
■ Nůžky nemyjte hadicí; dbejte, aby se do motoru a elektrických přípojek nedostala voda.

Údržba a skladování

• Řádně utahujte všechny šrouby a matice pro zajištění bezpečného provozního stavu zařízení.
  ■ Opotřebené nebo poškozené díly vyměňte.
  ■ Nepokoušejte se stroj opravovat, pokud nejste k tomu kompetentní.
  ■ Používejte pouze výrobcem doporučené náhradní díly a příslušenství.
• Před prováděním údržby nebo čištěním odpojte zařízení z baterie.
  ■ Pravidelně stroj kontrolujte a udržujte. Opravu stroje svěřte pouze autorizovanému opraváři.
  ■ Pokud se nepoužívá, skladujte stroj mimo dosah dětí.
  ■ Pokud nastane situace, která není popsaná v tomto návodu, použijte pečlivý a dobrý úsudek. O pomoc kontaktujte servisní středisko společnosti EGO.

■ Uložte si tyto pokyny. Používejte je často a také k poučení dalších osob, které mohou toto nářadí používat. Pokud nářadí někomu půjčíte, půjčte mu také tento návod k obsluze, aby nedošlo k nesprávnému použití výrobků nebo případně k úrazu.

TYTO POKYNY USCHOVEJTE PRO BUDOUCÍ POUŽITÍ!

POZNÁMKA: VIZ NÁVOD PRO POHONNOU HLAVU PRO DODATEČNÁ BEZPEČNOSTNÍ PRAVIDLA.

SPECIFIKACE

Délka čepele 20 cm
Hloubka ořezávání Až do 75 mm
Hmotnost nůžek 2,26 kg
Provozní teplota -15°C - 40°C
Skladovací teplota -20°C - 70°C
Měřená hladina akustického výkonu L_WA	92,4 dB(A)K=2,07 dB(A)(PH1400E)
	90,7 dB(A)K=1,46 dB(A)(PH1420E)
	90 dB(A)K=1,3 dB(A)(PHX1600)
Hladina akustického tlaku na sluch obsluhy L_PA	79,8 dB(A)K=3 dB(A)(PH1400E)
	81,2 dB(A)K=3 dB(A)(PH1420E)
	84 dB(A)K=3 dB(A)(PHX1600)
Zaručená úroveň akustického výkonu L_WA (měřeno podlesměrnice 2000/14/ES)	95 dB(A)

Vibrace ah	Přední pomocná rukojeť	1,2 m/s2K=1,5 m/s2(PH1400E)
		1,95 m/s2K=1,5 m/s2(PH1420E)
		1,6 m/s2K=1,5 m/s2(PHX1600)
	Zadní rukojeť	2,2 m/s2K=1,5 m/s2(PH1400E)
		1,66 m/s2K=1,5 m/s2(PH1420E)
		1,53 m/s2K=1,5 m/s2(PHX1600)

■ Výše uvedené parametry jsou testovány a měřeny s nástrojem vybaveným pohonnou hlavou PH1400E/PH1420E/PHX1600;
Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použít ke srovnání s jiným nářadím;
- Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů.

POZNÁMKA: Emise vibrací při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu.

OBSAH BALENÍ

NÁZEV DÍLU MNOŽSTVÍ
Nástavec pro ořezávač okrajů trávníků	1
Imbusový klíč	1
Multifunkční klíč	1
Závlačka	2
Návod k obsluze	1

Doporučená čepel

NÁZEV DÍLU ČÍSLO MODELU
Čepel ořezávače AEB0800

POPIS

POZNEJTE VÁŠ NÁSTAVEC PRO OŘEZÁVAČ (Obr. A)

1. Koncovka
2. Hřídel ořezávače
3. Chranič čepele
4. Čepel
5. Knoflík nastavení hloubky
6. Vodicí kolečko
7. Imbusový klíč
8. Multifunkční klíč
9. Vodící lišta nastavení hloubky
10. Záklapka pro sut'
11. Závlačka

12. Vodící deska

13. Našroubujte pro zajištění vodící desky na svém místě

MONTÁŽ

VAROVÁNÍ: Pokud jsou některé díly poškozené, nebo chybí, nepoužívejte výrobek, dokud se díly nevymění. Použití tohoto výrobku s poškozenými nebo chybějícími díly může vést k vážnému úrazu.
⚠️ VAROVÁNÍ: Nepokoušejte se výrobek upravovat ani vytvářet příslušenství, které se k této strunové sekačce nedoporučuje. Každá taková změna nebo úprava je nesprávná a může vést k nebezpečné situaci, která může zapříčinit vážný úraz.
VAROVÁNÍ: Pokud provádíte montáž dílů, vždy vyjměte akumulátor ze stroje, aby nedošlo k neúmyslnému spuštění, které může způsobit vážný úraz.
VAROVÁNÍ: Při montáži nebo výměně krytu vždy používejte rukavice. Pozor na nůž na krytu, chraňte si ruce před pořezáním.
⚠️ VAROVÁNÍ: Nikdy nepoužívejte stroj bez řádně nainstalovaného krytu. Kryt musí být vždy na stroji z důvodu ochrany uživatele! Pokud je kryt instalovaný napevno, nikdy se jej nepokoušejte odstranit nebo upravit; pokud je nezbytná výměna, musí být provedena

kvalifikovaným servisním technikem!

PRIPOJENÍ NÁSTAVCE PRO OŘEZÁVAČ NA POHONNOU HLAVU

Tento nástavec pro ořezávač je určen pro použití s EGO 56 V lithium-iontovou pohonnou hlavou PH1400E/PH1420E/PHX1600.

Viz část „INSTALACE NÁSTAVCE NA POHONNOU HLAVU“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E/PHX1600.

POUŽITÍ

⚠️ VAROVÁNÍ: Dbejte, abyste se po seznámení s výrobkem nestali neopatrní. Nezapomínejte, že stačí chvíle nepozornosti a může se stát vážný úraz.

VAROVÁNÍ: Vždy používejte ochranu očí s bočními kryty. Spolu s chráničem sluchu. Pokud tak neučiníte, může dojit k vymrštění předmětu do očí, nebo případně jiným vážným úrazům.

APLIKACE

Výrobek Ize použít k následujícím účelům:

■ Lemování kolem chodníků, okraje, květinové záhony a jiná podobná místa.

POZNÁMKA: Nářadí se smí použivat pouze k vyhrazenému účelu. Jakékoliv jiné použití se považuje za nesprávné.

Před každým použitím zkontrolujte poškození/opotřebení dílů

Zkontrolujte strunovou hlavu, kryt, přední pomocnou rukojeť a vyměňte díly, které jsou prasklé, zdeformované, ohnuté nebo jinak poškozené.

VAROVÁNÍ: Před servisem, čištěním, výměnou nástavců nebo odstraněním materiálu vyjměte akumulátor z nářadí, aby nedošlo k vážnému úrazu.

POUŽITÍ NÁSTAVCE PRO OŘEZÁVAČ S POHONNOU HLAVOU

VAROVÁNÍ: Pro práci s tímto nářadím se vhodně oblékněte, abyste snížili riziko úrazu. Nenoste volný oděv ani šperky. Používejte ochranu očí a chrániče sluchu. Noste odolné, dlouhé kalhoty, pevné boty a rukavice. Nenoste krátké kalhoty, sandály ani nechodťe bosí. V prašném prostředí používejte ochrannou masku nebo protiprachový respirátor.

⚠️ VAROVÁNÍ: Odstraňte všechny překážky a pevné předměty z pracovní plochy.

Pro bezpečnější a lepší používání si dejte ramenní popruh přes rameno. Upravte ramenní popruh do pohodlné pracovní polohy.

Držte ořezávač s pravou rukou na zadní rukojeti a s levou rukou na přední pomocné rukojeti. Udržujte pevný úchop oběma rukama při provozu nářadí. Ořezávač by se měl držet v pohodlné poloze se zadní rukojeti ve výšce kyčelního kloubu (obr. B).

⚠️ VAROVÁNÍ: Ramenní popruh je vybaven rychle vypínacím mechanismem pro nebezpečné situace. Dojde-li k nouzové situaci, okamžitě si odepněte popruh ze svého ramene bez ohledu na to, jakým způsobem je popruh připnutý.

Po každém použití ořezávač vyčistěte.

Viz část ÚDRŽBA pro pokyny k čištění.

NASTAVENÍ HLOUBKY ŘEZU

1. Zastavte motor a odstraňte akumulátor.
2. Uvolněte knoflík nastavení hloubky ve směru odemykací šipky vyznačené na knoflíku (obr. C).
3. Přesuňte vodící kolečko podél vodící lišty pro nastavení hloubky nahoru pro zvětšení hloubky řezu, nebo dolů pro zmenšení hloubky (obr. D).
4. Upravte vodicí kolečko tak, aby se čepel právě dotýkala země, nebo tak, aby rozbíjela povrch půdy nejvíce 5 mm (viz obr. E), a poté ho pevně utáhněte.
5. Ve stoje a v normální pracovní poloze znovu zkontrolujte hloubku řezu a v případě potřeby ji opravte.

ZAPNUTÍ/VYPNUTÍ NÁSTROJE

Viz část „ZAPNUTÍ/VYPNUTÍ POHONNÉ HLAVY“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E/PHX1600.

PROVOZNÍ TIPY

• Držte a ved'te pohonnou hlavu tak, aby čepel byla ve svislé poloze. Použijte zaměřovací čáru pro zarovnání čepele s okrajem lůžka čepele (obr. F).
  ■ Pracujte nejvíce při normální rychlosti chůze. V případě že se čepel začne bořit, ořezáváte příliš rychle; zpomalte tempo.
  ■ Vždy chodte dopředu při řezání a posunujte ořezávač dopředu. Netahejte ořezávač směrem k sobě.
  ■ Netlačte čepel do země. Lehký kontakt čepele s okrajem chodníku, obrubníku, atd., je přijatelný a nepoškodí ořezávač.

■ Nejlepších výsledků se dosáhne, když je tráva suchá. Neořezávejte v mokré půdě nebo vlhké travnaté plochy, jinak by se mohl ucpat chránič čepele, co může mít za následek nerovné okraje. V případě, že se ucpe chránič čepele, zastavte motor, vyjměte baterii a odstraňte nečistoty z chrániče čepele.

ÚDRŽBA

VAROVÁNÍ: Před kontrolou, čištěním nebo údržbou přístroje zastavte motor, počkejte, až se všechny pohyblivé dily zastaví a vyjměte baterii. Nedodržení těchto instrukcí může vést k vážnému zranění nebo poškození majetku.
⚠️ VAROVÁNÍ: Při opravách používejte pouze originální náhradní díly. Pravidelně stroj kontrolujte a udržujte. Z důvodu bezpečnosti by měl všechny opravy provádět kvalifikovaný servisní technik.

CELKOVÁ ÚDRŽBA

K čistění plastových dílů nepoužívejte rozpouštědla. Většina plastů je náchylná k poškození různými typy komerčních rozpouštědel a jejich použití je může poškodit. K odstranění nečistot, prachu, oleje, maziva atd. použijte čistý hadr.

ČIŠTĚNÍ NÁŘADÍ

■ Po každém použití odstraňte měkkým kartáčkem sut', uspanou zeminu nebo trávu na čepeli a chrániči. Otřete povrch ořezávače čistým hadrem navlhčeným ve slabém mýdlovém roztoku.
K čištění větracích otvorů od nečistot a překážek na zadní části pouzdra použijte malý kartáč nebo proud vzduchu z malého vysavače.

POZNÁMKA: Na plastové pouzdro nebo rukojeť nepoužívejte žádné silné čisticí prostředky. Mohou být poškozeny některými aromatickými oleji, jako např. borovicovým nebo citronovým.

VÝMĚNA ČEPELE

VAROVÁNÍ: Nepokoušejte se narovnat nebo svařovat ohnutou nebo prasklou čepel, protože se může „zlomit. Musí být vyměněna. Doporučujeme nahradit pouze ža EGO ořezávací čepel, viz část „Doporučená čepel“.

POZNÁMKA: Vyměňte čepel, pokud její délka již nestačí k udržení potřebné světlé výšky a získaní požadované hloubky řezu.

VAROVÁNÍ: Při údržbě čepele ořezávače si vždy chraňte ruce pevnými rukavicemi nebo zabalením břitů hadrem nebo jiným materiálem.

三GO

Odstranění čepele

1. Zastavte motor a odstraňte akumulátor.
2. Položte ořezávač na jeho zadní stranu tak, aby čepel směřovala vzhůru.
3. Používejte ochranné rukavice. Použijte úzké kleště (nejsou součástí dodávky) k odstranění závlačky z motorové hřídele (obr. G).
4. Otočte čepel a vyrovnejte otvor v přírubě s otvorem v převodové skříni (obr. G).

Obr. G s popisem dílů:

G-1 Závlačka

G-2 Vnitřní příruba

G-3 Převodová skříň

1. Vložte dodaný imbusový klíč do vyrovnaných otvorů jako stabilizátor. Pomocí dodaného multifunkčního klíče povolte matici VE SMĚRU HODINOVÝCH RUČIČEK (Obr. H).
2. Odstraňte matici, vnější přírubu, čepel a vnitřní přírubu z motorové hřídele (Obr. I). Zkontrolujte a vyměňte je, pokud jsou opotřebované.

Obr. I s popisem dílů:

I-1 Motorová hřídel I-5 Nůž
I-2 Vnitřní příruba I-6 Vnější příruba
I-3 Drážka na vnitřní přírubě I-7 Matice
I-4 Vyboulení na vnitřní přírubě I-8 Závlačka

Instalace čepele

1. Umístěte vnitřní přírubu na motorovou hřídel s vyboulením směrem ven (obr. I).
2. Nainstalujte novou čepel na vnitřní přirubu tak, aby čepel byla bezpečně upevněna na svém místě (obr. J).
3. Namontujte vnější přírubu a matici na hřídel a rukou utáhněte matici PROTI SMĚRU HODINOVÝCH RUČIČEK.
4. Postupujte podle výše uvedených kroků 4 a 5 v části „Odstranění čepele“ ke stabilizaci čepele a bezpečnému dotažení matice PROTI SMĚRU HODINOVÝCH RUČIČEK.
5. Vložte novou dodanou závlačku do otvoru v motorové hřideli. Ohněte konce závlačky v opačných směrech úzkými kleštěmi (nejsou součástí dodávky) (obr. G).

VÝMĚNA VODÍCÍHO KOLEČKA

1. Zastavte motor a odstraňte akumulátor.

2. Položte ořezávač na jeho zadní stranu tak, aby vodící kolečko směřovalo vzhůru.

3. Uvolněte knoflík nastavení hloubky ve směru odemykací šipky vyznačené na knoflíku a vyjměte ho.

4. Vyjměte pružnou podložku, plochou podložku 1, vodicí kolečko, pouzdro a plochou podložku 2 ze šroubovací oji (obr. K). Zkontrolujte a vyměňte je, pokud jsou opotřebované.
5. Nejprve namontujte šroubovací oj do vodící lišty pro nastavení hloubky, potom připojte plochou podložku 2, pouzdro a nové kolečko, dále připojte plochou podložku 1, pružnou podložku a knoflík nastavení hloubky na šroubovací oj v pořadí znázorněném na obr. K.

Obr. K s popisem dílů:

K-1	Knoflík nastavení hloubky	K-5	Pouzdro
K-2	Pružná podložka K-6	Plochá	podložka 2
K-3	Plochá podložka 1 K-7	Šroubo	ovací oj
K-4	Vodící kolečko K-8		Vodící lišta nastavení hloubky

POZNÁMKA: Vodící kolečko by mělo být namontováno s plochými žebry směrem dovnitř (obr. L).

Obr. L s popisem dílů:

L-1 Šrouby	L-3	Zaklapka pro sut
L-2 Ploché žebro	L-4	Upevňovací deska

1. Zajistěte knoflík nastavení hloubky.

VÝMĚNA ZÁKLAPKY PRO SUŤ (Obr. L)

1. Zastavte motor a odstraňte akumulátor.
2. Použijte dodaný imbusový klíč pro uvolnění dvou šroubů.
3. Odstraňte šrouby, upevňovací desku a opotřebované záklapku pro suť.
4. Namontujte novou záklapku pro suť a zajistěte ji s upevňovací deskou a dvěma šrouby.

KONTROLA A VÝMĚNA OCHRANNÉHO KRYTU PROTI OPOTŘEBENÍ/VODICÍ DESKY (Obr. M)

Před spuštěním nářadí zkontrolujte na poškození ochranný kryt proti opotřebení a vodicí desku. Ochranný kryt proti opotřebení musí být vyměněn, jakmile je viditelná převodovka.

POZNÁMKA: Převodovka se může vážně poškodit, pokud nevyměníte ochranný kryt proti opotřebení, když je převodovka viditelná.

1. Zastavte motor a odstraňte akumulátor.
2. Používejte ochranné rukavice. Otočte podle potřeby čepel pro odkrytí dvou šroubů.
3. Použijte dodaný imbusový klíč pro uvolnění dvou šroubů a odstraňte je.

POZNÁMKA: Pokud stačí vyměnit vodicí desku, uvolněte a odstraňte jen šroub 1.

1. Vyměňte deformovaný nebo opotřebený ochranný kryt proti opotřebení/vodicí desku.

2. Namontujte nový ochranný kryt proti opotřebení a vodící desku na převodovku a zajistěte pomocí dvou šroubů.

Obr. M s popisem dílů:

M-1	Šroub 1	M-4	Ochranný kryt proti opotřebení
M-2	Vodící deska	M-5	Montážní otvory
M-3	Šroub 2	M-6	Převodová skřiň

ODSTRANĚNÍ VODICÍ DESKY

Pokud máte zkušenosti s tímto typem ořezávače, nebo pokud zjistíte, že vodicí deska je překážkou při ořezávání, můžete odstranit vodicí desku.

1. Uvolněte a odstraňte šroub 1.
2. Odstraňte vodicí desku.
3. Vložte zpátky a utáhněte šroub 1.

MAZÁNÍ PŘEVODOVKY

Převody v převodové skříni se musí pravidelně mazat převodovkovým tukem. Zkontrolujte hladinu převodového maziva v převodovce přibližně každých 50 hodin provozu odstraněním těsnícího šroubu na boku skříně.

Pokud na bocích převodovky není vidět žádný tuk, postupujte podle pokynů pro naplnění převodovým mazivem až do 3/4 kapacity.

Nezaplňte zcela převody.

1. Umístěte ořezávač do svislé polohy tak, aby těsnicí šroub směroval nahoru (obr. N).

2. Pomocí dodaného multifunkčního klíče povolte a odstraňte těsnicí šroub. Použijte mazací stříkačku (není součástí dodávky) pro zavedení maziva do otvoru pro šroub; nepřekročte 3/4 kapacity.

3. Po naplnění utáhněte těsnící šroub.

SKLADOVÁNÍ NÁŘADÍ

■ Vyjměte akumulátor z ořezávače.
Nářadí před uskladněním řádně vyčistěte.
■ Je-li nástavec pro ořezávač odpojen od pohonné hlavy a skladován odděleně, namontujte koncovku na hřídel nástavce, aby se nečistoty nedostaly do spojky.
Nářadí skladujte na suchém, dobře větraném, uzamčeném nebo vyvýšeném místě mimo dosah dětí. Nářadí neskladujte v blízkosti hnojiv, benzinu nebo jiných chemických látek.

Ochrana životního prostředí

Elektrické zařízení, použité akumulátory a nabíječku nevhazujte do domovního odpadu! Tento výrobek předejte autorizované recyklační společnosti ke tříděnému sběru. Elektrické stroje musí být odevzdány do recyklačního zařízení na ekologicky šetrnou likvidaci.

ODSTRAŇOVÁNÍ PROBLÉMŮ

PROBLÉM	PŘÍČINA ŘEŠENÍ
Motor se nespustí.	Akumulátor není připojen k pohonné hlavě.Bez elektrického kontaktu mezi pohonnou hlavou a akumulátorem.Akumulátor je vybitý.Tlačitko pojistky a spoušť nejsou stisknuté současně.	Připojte akumulátor na pohonnou hlavou.Vyjměte baterii, zkontrolujte kontakty vložte akumulátor, dokud nezapadne na své místo.Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu k obsluze.Stlačte páku pojistky, držte ji a stisknutím spouště zapněte strunovou sekačku.
Pohonná hlava se zastaví během provozu.	Motor je přetížen.Akumulátor nebo pohonná hlava jsou přiliš horké.Akumulátor je odpojený od nářadí.Akumulátor je vybitý.	Motor se zotaví po odstranění zátěže. Pro kontinuální práci snižte zatížení pohonné hlavy.Nechejte akumulátor nebo pohonnou hlavu zchladnout, dokud teplota neklesne pod 67°C.Znovu nainstalujte akumulátor.Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu k obsluze.
Nerovnoměrná hrana	Ořezávána tráva nebo půda jsou příliš mokré.Chránič čepele je ucpaný.	Neořezávejte v mokré půdě nebo mokré trávě.Zastavte motor, vyjměte baterii a odstraňte nečistoty z chrániče čepele.

ZÁRUKA

ZÁRUKA SPOLEČNOSTI EGO

Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.eu.

PREČÍTAJTE SI VŠETKY POKYNY!

PREČÍTAJTE SI NÁVOD NA OBSLUHU.

Údržba a skladovanie

Po každom použití orezávač vyčistite.

■ Po každému použití odstráňte mäkkou kefou sutinu, upchanú zeminu alebo trávu na čepeli a chrániči. Utrite povrch orezávača čistou handrou navlhčenou v slabom mydlovom roztoku.
■ Použite malú kefu alebo vzduch z malého vysávača s kefkou na vyčistenie vetracích otvorov od nečistôt na zadnom kryte.

1. Uvol'nite a odstráňte skrutku 1.
2. Odstráňte vodiacu dosku.
3. Vložte naspať a utiahnete skrutku 1.

MAZANIE PREVODOVKY

Nezaplňte celkom prevody.

OPOZORILO: med vzdrževanjem rezila

obrezovalnika dlani vedno zaščitite z robustnimi rokavicami ali robove rezila ovijte s krpami ali drugim materialom.

Odstranjevanje rezila

1. Ustavite motor in odstranite baterijski sklop.
2. Obrezovalnik položite na hrbtno stran, da je rezilo obrnjeno navzgor.

三GO
