РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EA0800 EGO

1. Открутите и извлеките винт 1.

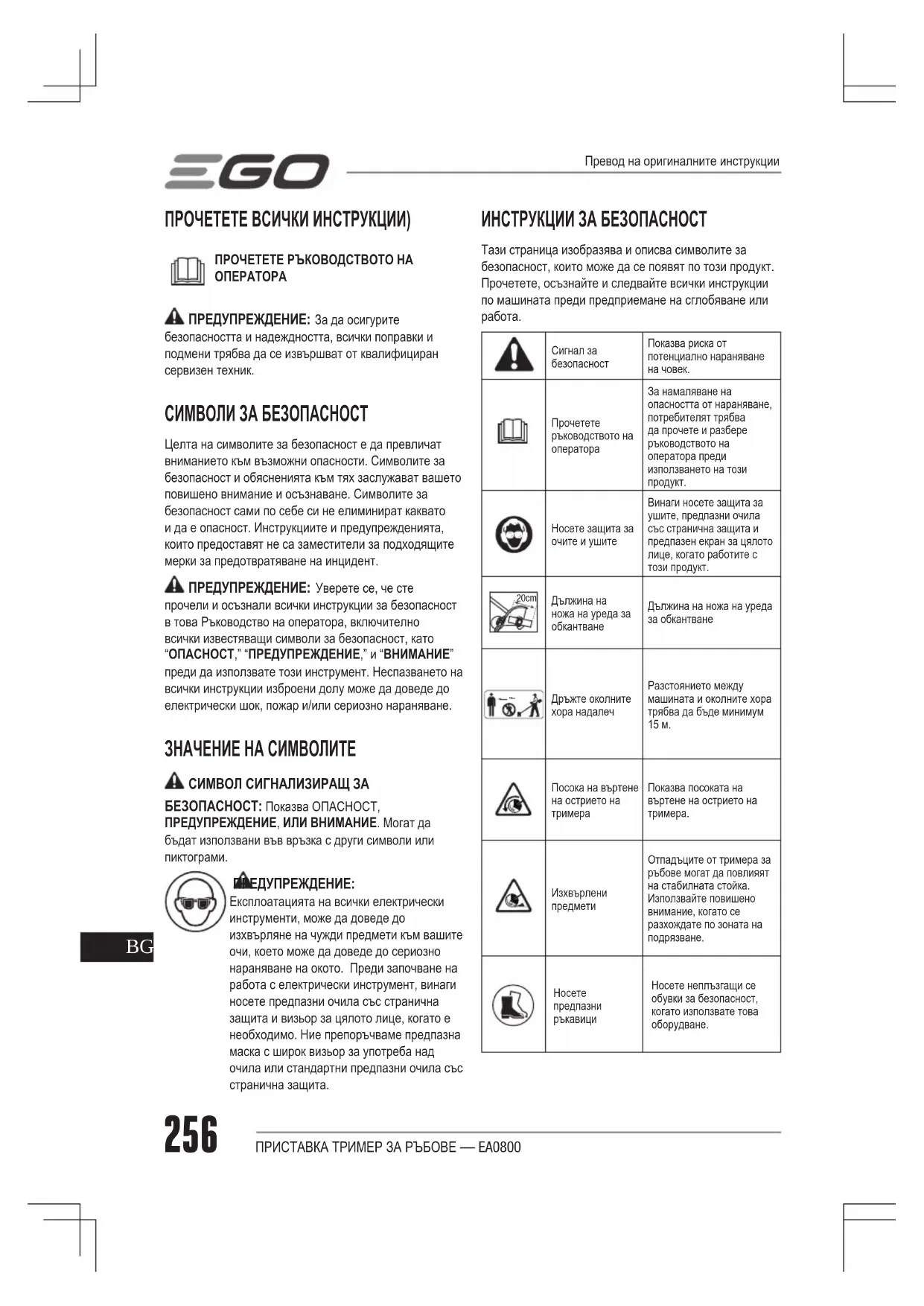

ПРОЧЕТЕТЕ ВСИЧКИ ИНСТРУКЦИИ) ПРОЧЕТЕТЕ РЪКОВОДСТВОТО НА ОПЕРАТОРА ПРЕДУПРЕЖДЕНИЕ: За да осигурите безопасността и надеждността, всички поправки и подмени трябва да се извършват от квалифициран сервизен техник. СИМВОЛИ ЗА БЕЗОПАСНОСТ Целта на символите за безопасност е да превличат вниманието към възможни опасности. Символите за безопасност и обясненията към тях заслужават вашето повишено внимание и осъзнаване. Символите за безопасност сами по себе си не елиминират каквато и да е опасност. Инструкциите и предупрежденията, които предоставят не са заместители за подходящите мерки за предотвратяване на инцидент. ПРЕДУПРЕЖДЕНИЕ: Уверете се, че сте прочели и осъзнали всички инструкции за безопасност в това Ръководство на оператора, включително всички известяващи символи за безопасност, като “ОПАСНОСТ,” “ПРЕДУПРЕЖДЕНИЕ,” и “ВНИМАНИЕ” преди да използвате този инструмент. Неспазването на всички инструкции изброени долу може да доведе до електрически шок, пожар и/или сериозно нараняване. ЗНАЧЕНИЕ НА СИМВОЛИТЕ СИМВОЛ СИГНАЛИЗИРАЩ ЗА БЕЗОПАСНОСТ: Показва ОПАСНОСТ, ПРЕДУПРЕЖДЕНИЕ, ИЛИ ВНИМАНИЕ. Могат да бъдат използвани във връзка с други символи или пиктограми. ПРЕДУПРЕЖДЕНИЕ: Експлоатацията на всички електрически инструменти, може да доведе до изхвърляне на чужди предмети към вашите очи, което може да доведе до сериозно нараняване на окото. Преди започване на работа с електрически инструмент, винаги носете предпазни очила със странична защита и визьор за цялото лице, когато е необходимо. Ние препоръчваме предпазна маска с широк визьор за употреба над очила или стандартни предпазни очила със странична защита. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Тази страница изобразява и описва символите за безопасност, които може да се появят по този продукт. Прочетете, осъзнайте и следвайте всички инструкции по машината преди предприемане на сглобяване или работа.Сигнал за безопасностПоказва риска от потенциално нараняване на човек.Прочетете ръководството на оператораЗа намаляване на опасността от нараняване, потребителят трябва да прочете и разбере ръководството на оператора преди използването на този продукт.Носете защита за очите и ушитеВинаги носете защита за ушите, предпазни очила със странична защита и предпазен екран за цялото лице, когато работите с този продукт. 20cm Дължина на ножа на уреда за обкантванеДължина на ножа на уреда за обкантване 15m Дръжте околните хора надалечРазстоянието между машината и околните хора трябва да бъде минимум 15 м.Посока на въртене на острието на тримераПоказва посоката на въртене на острието на тримера.Изхвърлени предметиОтпадъците от тримера за ръбове могат да повлияят на стабилната стойка. Използвайте повишено внимание, когато се разхождате по зоната на подрязване.Носете предпазни ръкавициНосете неплъзгащи се обувки за безопасност, когато използвате това оборудване.Превод на оригиналните инструкцииПРИСТАВКА ТРИМЕР ЗА РЪБОВЕ — EA0800 257

Въртящо режещо остриеНе поставяйте ръцете или краката си в близост или под въртящите се части.Спазвайте достатъчно разстояние от електрически кабели.За да предотвратите токов удар не работете на разстояние от 15m от въздушни електропроводи. Контактът със или употребата в близост до електропроводи може да причини сериозно нараняване или токов удар водещ до смърт. Този продукт е в съответствие с приложимите директиви на ЕС. UKCA Този продукт е в съответствие с приложимото законодателство на Великобритания. WEEE Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.

Гарантирано ниво на мощност на звука. Звуковите емисии към околната среда са в съответствие с директивите на европейската общност. Волта Напрежение Милиметър Дължина или размер Сантиметър Дължина или размер Килограм ТеглоПостоянен токВид или характеристика на тока Общи предупреждения за безопасност на машината ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с тази машина. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване. ЗАПАЗЕТЕ ВСИЧКИ ПРЕДУПРЕЖДЕНИЯ И ИНСТРУКЦИИ ЗА БЪДЕЩА СПРАВКА. Терминът “машина” в предупрежденията се отнася до вашата машина, захранвана от електрическата мрежа (с кабел) или от батерия (без кабел). Безопасност на работната зона ◾ Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти. ◾ Не работете с машини в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Машините създават искри, които могат да възпламенят прах или изпарения. ◾ Дръжте на разстояние децата и страничните лица, докато работите с машина. Разсейването може да причини загуба на контрол. Електрическа безопасност ◾ Щепселите на машината трябва да съответстват на контакта. Никога не модифицирайте щепсела по какъвто и да е начин. Не използвайте какъвто и да е адаптер със заземени (замасени) машини. Немодифицираните щепсели и съответстващите контакти ще намалят риска от електрически шок. ◾ Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки и хладилници. Съществува повишена опасност от токов удар, ако тялото Ви е заземено. ◾ Не работете с машината при дъждовни или мокри условия. Водата, влизаща в машината, може да увеличи риска от токов удар или неизправност, които могат да доведат до телесна повреда. ◾ Не злоупотребявайте с кабела. Никога не използвайте кабела за пренасяне, изтегляне или изключване от контакта на машината. Дръжте кабела настрана от топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели увеличават риска от електрически удар. ◾ Когато работите с машина на открито, използвайте удължителен кабел подходящ за употреба на открито. Употребата на кабел подходящ за употреба на открито намалява риска от електрически удар.ПРИСТАВКА ТРИМЕР ЗА РЪБОВЕ — EA0800258

◾ Ако работата с машината на влажно място е неизбежна, използвайте захранване със защитен прекъсвач на веригата при неизправно заземяване (GFCI). Употребата на GFCI намалява риска от електрически удар. Лична безопасност ◾ Внимавайте, гледайте какво правите и използвайте здрав разум, когато работите с машина. Не използвайте машината, когато сте уморени или когато сте под влияние на наркотици, алкохол или лекарства. Момент невнимание по време на работата с машини може да доведе до сериозно нараняване. ◾ Използвайте лични предпазни средства. Винаги носете защита за очите. Защитно оборудване като прахови маски, не плъзгащи се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания. ◾ Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки машината. Пренасянето на машини с пръст върху превключвателя или включването на машини, които са с включен превключвател, води до злополуки. ◾ Извадете всеки регулиращ ключ или гаечен ключ, преди да включите машината. Гаечен или друг ключ оставен закачен към въртящите се части на машината може да доведе до лично нараняване. ◾ Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява по-добър контрол върху машината в непредвидени ситуации. ◾ Облечете се подходящо. Не носете отпуснати дрехи или бижута. Дръжте косата и дрехите си далеч от движещи се части. Отпуснати дрехи, бижута или дълга коса, могат да бъдат хванати в движещите се части. ◾ Ако са предоставени устройства за свърване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за събиране на прах може да намали рисковете свързани с прах. ◾ Не позволявайте на рутината, придобита от честата употреба на машини, да позволи небрежност небрежни и игнориране на принципите за безопасност при работа с машина. Небрежно действие може да причини сериозно нараняване за части от секундата. Използване и грижа за машината ◾ Не насилвайте машината. Използвайте правилната машина за вашето приложение. Правилната машина ще свърши работата по-добре и по-безопасно при капацитета за който е проектирана. ◾ Не използвайте машината, ако превключвателят не го включва и изключва. Машина, която не може да бъде контролирана от превключвателя, е опасна и трябва да бъде поправена. ◾ Разкачете щепсела от захранването и/или извадете батерията, ако може да се извади, от машината, преди да извършите настройки, смяна на аксесоари или съхраняване на машините. Такива превантивни мерки за безопасност намаляват риска от случайно стартиране на машината. ◾ Съхранявайте неизползваните машини далеч от обсега на деца и не позволявайте на лица, които не са запознати с машината или тези инструкции, да работят с машината. Машините са опасни в ръцете на необучени потребители. ◾ Поддържайте машини и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлияят на работата на машината. Ако е повредена, поправете машината преди употреба. Много злополуки се причиняват от лошо поддържани машини. ◾ Поддържайте режещите машини остри и чисти. Правилно поддържани режещи машини, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират. ◾ Използвайте машината, аксесоарите, накрайниците на машината и т.н. в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на машината за дейности различни от предназначените може да доведе до опасни ситуации. ◾ Дръжте ръкохватките и повърхностите за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на машината при неочаквана ситуация. Използване и грижа за акумулаторната машина ◾ Презареждайте само със зарядното устройство определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия може да създаде опасност от пожар, когато се използва с друга акумулаторна батерия.ПРИСТАВКА ТРИМЕР ЗА РЪБОВЕ — EA0800 259

◾ Използвайте машините само със специфично обозначени акумулаторни батерии. Използването на всяка друга акумулаторна батерия може да създаде риск от нараняване и пожар. ◾ Когато акумулаторните батерии не са в употреба ги дръжте на разстояние от други метални обекти, като кламери, монети, ключове, пирони, отвертки или други малки метални предмети, които могат да направят свързване между клемите. Свързване на късо на клемите на батерията може да причини изгаряне или пожар. ◾ При условия на злоупотреба , може да се изхвърли течност от батерията. Избягвайте контакт. В случай на инцидентен контакт измийте с вода. Ако течността влезе в контакт с очите, потърсете допълнително медицинска помощ. Течността изхвърлена от батерията може да причини раздразнение или изгаряния. ◾ Не използвайте акумулаторна батерия или машина, които са повредени или модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване. ◾ Не излагайте батерията или машината на огън или прекомерна температура. Излагане на огън или температура над 130°C може да причини

◾ Следвайте всички инструкции за зареждане и не зареждайте батерията или машината извън температурния обхват зададен в инструкциите. Неправилното зареждане или зареждане извън определения температурен обхват може да повреди батерията и да повиши риска от пожар. ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ПРЕДУПРЕЖДЕНИЕ! Когато използвате електрически градински уреди, винаги трябва да бъдат спазвани основни предпазни мерки за безопасност, за да се намали риска от пожар, токов удар и лично нараняване, включвайки следното: ПРОЧЕТЕТЕ ВНИМАТЕЛНО ПРЕДИ УПОТРЕБА ЗАПАЗЕТЕ ЗА БЪДЕЩА СПРАВКА ОПАСНОСТ! Не разчитайте на изолацията на инструмента срещу токов удар. За да намалите риска от токов удар, никога не работете с машината в близост до жици или кабели (захранващи и др.), които могат да носят електрическо напрежение. ВНИМАНИЕ! Носете подходяща защита за слуха по време на употреба. При определени условия и продължителност на употреба, звукът от този продукт може да допринесе за загуба на слуха.

◾ Прочете внимателно инструкциите. Запознайте се с управлението и правилната употреба на оборудването. ◾ Никога не позволявайте деца и хора, които не са запознати с това оборудване да използват тримера за ръбове. Местните разпоредби могат да ограничат възрастта на оператора. ◾ Никога не подкастряйте, докато в близост има хора, особено деца или домашни любимци. ◾ Имайте предвид, че операторът или потребителят е отговорен за инциденти или опасности, причинени на други хора или тяхната собственост.

◾ Докато подрязвате, винаги носете защита за очите и ушите, подходящи обувки и дълги панталони. ◾ Инспектирайте старателно повърхността, където ще бъде използвано оборудването и премахнете всички камъни, пръчки, жици, кости и други чужди

◾ Преди употреба правете винаги визуална инспекция за да проверите дали ножовете, болта за ножа и устройството на резача не са износени или повредени. Подменяйте износените остриета и болтове в комплект за да съхраните баланса. Експлоатация ◾ Подрязвайте единствено на дневна светлина или на добра изкуствена светлина. ◾ Винаги бъдете сигурни за стабилността на краката

◾ Вървете, никога не бягайте. ◾ Използвайте повишено внимание, когато давате назад или издърпвате тримера към вас. ◾ Уверете се, че ножовете са напълно спрели, преди да прекосите повърхности различни от трева и когато транспортирате тримера към и от зоната, която трябва да бъде подрязана. ◾ Никога не работете с тримера, когато е с дефектни, липсващи или неправилно поставени предпазители.ПРИСТАВКА ТРИМЕР ЗА РЪБОВЕ — EA0800260

◾ Не променяйте настройките на регулатора на мотора или не превишавайте скоростта на мотора. ◾ Стартирайте внимателно включването на мотора, съгласно инструкциите и с крака на добро разстояние извън ножа(овете). ◾ Не стартирайте мотора, когато има страничен човек пред ножа(овете). ◾ Не поставяйте ръцете или краката си в близост или под въртящите се части. ◾ Винаги изключвайте мотора и разединете от батерията:1) Преди почистване на запушвания;2) Преди проверка, почистване и работа по ножа(овете);3) След удряне на чужд предмет: Проверете ножа(овете) за повреда и направете ремонти преди да рестартирате и да работите с тримера;4) Ако тримера започне да вибрира необичайно (проверете незабавно). ◾ Спрете мотора винаги, когато оставяте тримера; ◾ Не зареждайте акумулаторната батерия при дъжд или в мокра среда. ◾ Използвайте само с акумулаторни батерии и зарядни устройства изброени на фиг. A. ◾ Акумулаторната батерия, трябва да бъде премахната от уреда преди да бъде предаден за скрап. ◾ Батерията трябва да бъде безопасно изхвърлена като отпадък. ◾ Не изхвърляйте батерията в огън. Клетките могат да експлодират. Проверете местните власти за наличие на специални инструкции за изхвърляне. ◾ Не отваряйте или изменяйте батерията. Освободеният електролит е корозивен и може да причини щети по очите или кожата. Може да бъде токсичен ако е погълнат. ◾ Подходете с внимание при боравене с батерията за да не окъсите батерията с токопроводими материали като обеци, гривни и ключове. Батерията или проводникът може да прегреят и да причинят изгаряния. ◾ Инструментите с батерия не трябва да бъдат закачени към електрически контакт, поради това те винаги са в работно състояние. Бъдете подготвени за възможни опасности, дори когато инструментът не работи. Бъдете внимателни, когато извършвате поддръжка или обслужване. ◾ Не измивайте с маркуч, избягвайте попадане на вода в мотора и електрическите връзки. Поддръжка и съхранение ◾ Дръжте всички гайки, болтове и винтове затегнати за да сте сигурни, че оборудването е в безопасно работно състояние. ◾ Подменете износените или повредените части. ◾ Не се опитвайте да поправите машината освен ако сте компетентен да го направите. ◾ Използвайте единствено препоръчани от производителя резервни части и аксесоари. ◾ Разединете машината от батерията, преди да извършите работа по поддръжка или почистване. ◾ Проверявайте и поддържайте машината редовно. Ремонтирайте машината единствено в оторизиран сервиз. ◾ Когато не е в употреба, съхранете машината извън достъпа на деца. ◾ Ако настъпят събития, които не са засегнати в това ръководство, бъдете предпазливи и използвайте добра преценка. Свържете се с сервизния център на EGO за помощ. ◾ Запазете тези инструкции. Обръщайте се често към тях и ги използвайте за инструктиране на други, които може да използват този инструмент. Ако заемете този инструмент на някой друг, заемете им също и тези инструкции, за да се предотврати злоупотреба с продукта и вероятно нараняване. ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ БЕЛЕЖКА: ВИЖТЕ РЪКОВОДСТВОТО НА ОПЕРАТОРА НА ВАШАТА ЗАХРАНВАЩА ГЛАВА ЗА ДОПЪЛНИТЕЛНИ КОНКРЕТНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ. СПЕЦИФИКАЦИИ Дължина на ножа 20 cмДълбочина на подрязване До 75 ммТегло 2,26 кгРаботна температура-15°C - 40°CТемпература на съхранение -20°C - 70°CПРИСТАВКА ТРИМЕР ЗА РЪБОВЕ — EA0800 261

(съгласно 2000/14/EC)95 dB(A)Вибрации

Предната спомагателна ръкохватка1,2 m/s

(PHX1600)Задна ръкохватка2,2 m/s

(PHX1600) ◾ Горните параметри са тествани и измерени оборудвани със захранваща глава PH1400E/PH1420E/PHX1600; ◾ Декларираният общ размер на вибрации е измерен в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента; ◾ Декларираният общ размер на вибрации може също така да бъде използван за предварителна оценка на влиянието. БЕЛЕЖКА: Вибрационните емисии по време на действителната употреба на електрическия инструмент може да се различава от декларираната стойност. С цел да се защити оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на работа. ОПАКОВЪЧЕН ЛИСТ ИМЕ НА ЧАСТ БРОЙПриставка тример за ръбове Ключ шестограм Мултифункционален гаечен ключ

Ръководство на оператора

Препоръчителен нож ИМЕ НА ЧАСТ НОМЕР НА МОДЕЛНож на тримера за ръбове AEB0800

ЗАПОЗНАЙТЕ СЕ С ВАШАТА ПРИСТАВКА ТРИМЕР ЗА РЪБОВЕ (Фиг. А) 1. Крайна капачка2. Прът на тримера 3. Предпазител на ножа4. Нож5. Копче за регулиране на дълбочината6. Насочващо колело7. Ключ шестограм8. Мултифункционален гаечен ключ9. Водеща лента за регулиране на дълбочината10. Клапа за отпадъци11. Шплинт12. Винт за заключване на водещата пластина на място13. Водеща пластина

ПРЕДУПРЕЖДЕНИЕ: Ако някои от частите са повредени или липсват, не работете с този продукт, докато частите не се подменят. Използването на този продукт с повредени или липсващи части може да доведе до сериозно лично нараняване.ПРИСТАВКА ТРИМЕР ЗА РЪБОВЕ — EA0800262

ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да модифицирате този продукт или да създадете аксесоари, които не се препоръчват за употреба с този продукт. Всяка такава промяна или модификация е злоупотреба и може да доведе до опасни условия с последици от възможни сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране, което може да причини сериозно нараняване винаги изваждайте акумулаторната батерия от машината, когато сглобявате частите. ПРЕДУПРЕЖДЕНИЕ: Винаги носете ръкавици, когато монтирате или подменяте предпазителя. Внимавайте за ножа в предпазителя и защитете своята ръка от порязване. ПРЕДУПРЕЖДЕНИЕ: Никога не работете с машината без предпазителят да е здраво на мястото му. Предпазителят трябва винаги да е на машината, за да предпазва потребителя! Когато предпазителят е фиксиран, никога не се опитвайте да извадите или да регулирате предпазителя, ако е необходима подмяна, трябва да бъде извършена от квалифициран сервизен техник! СВЪРЗВАНЕ НА ПРИСТАВКАТА ТРИМЕР ЗА РЪБОВЕ КЪМ ЗАХРАНВАЩАТА ГЛАВА Тази приставка тример за ръбове е проектирана за употреба с EGO 56V литиево-йонна захранваща глава PH1400E/PH1420E/PHX1600.Вижте раздел “ МОНТИРАНЕ НА ПРИСТАВКА КЪМ ЗАХРАНВАЩАТА ГЛАВА ” в ръководството на оператора на захранваща глава PH1400E/PH1420E/PHX1600. ЕКСПЛОАТАЦИЯ ПРЕДУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване. ПРЕДУПРЕЖДЕНИЕ: Винаги носете защита за очите заедно със защита за слуша. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания. Може да използвате този продукт за целите описани долу: ◾ Подрязване на ръбове около алеи, бордюри, цветни лехи и други подобни зони. БЕЛЕЖКА: Инструментът трябва да бъде използван само за предназначените цели. Всяка друга употреба се смята за случай на злоупотреба. Преди всяка употреба проверявайте за повредени/износени части Проверете ножа, предпазителя и предната спомагателна ръкохватка и подменете всички части, които са напукани, деформирани, изкривени или повредени по някакъв начин. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите сериозно нараняване, извадете акумулаторната батерия от инструмента, преди обслужване, почистване, смяна на приставките или изваждане на материал от устройството. ИЗПОЛЗВАНЕ НА ПРИСТАВКАТА ТРИМЕР ЗА РЪБОВЕ СЪС ЗАХРАНВАЩА ГЛАВА ПРЕДУПРЕЖДЕНИЕ: Облечете се правилно за да намалите риска от нараняване, когато работите с този инструмент. Не носете отпуснати дрехи или бижута. Носете защита за очите и защита за очите/слуха. Носете тежки, дълги панталони, ботуши и ръкавици. Не носете къси панталони или сандали или не ходете бос. Носете маска за лицете или прахова маска при запрашени места. ПРЕДУПРЕЖДЕНИЕ: Изчистете всички препятствия или твърди обекти от работната зона.За безопасна и по-добра работа, поставете ремъка за рамо през рамото си. Регулирайте ремъка за рамо в удобна работна позиция. Дръжте тримера с вашата дясна ръка за задната ръкохватка и вашата лява ръка на предната спомагателна ръкохватка. Поддържайте здрав захват и с двете ръце, докато работите с инструмента. Тримерът трябва да бъде държан в удобна позиция, като задната ръкохватка е на височината на бедрото (Фиг. B). ПРЕДУПРЕЖДЕНИЕ: Ремъкът за рамо, също е механизъм за бързо освобождаване при опасни ситуации. При наличие на аварийна ситуация, свалете го незабавно от рамото си, независимо по кой начин се намира. След всяка употреба почистете тримера. Вижте раздел ПОДДРЪЖКА за инструкции за почистване. РЕГУЛИРАНЕ НА ДЪЛБОЧИНАТА НА РЯЗАНЕ

2. Разхлабете копчето за регулиране на височината по посока на стрелката за отключване маркирана на копчето (Фиг. С).3. Преместете водещото колело по водещата лента за регулиране на дълбочината, нагоре за да увеличите дълбочината на разреза или надолу за да намалите дълбочината (Фиг. D).4. Регулирайте насочващото колело, така че ножът точно да докосва земята или да разравя повърхността на почвата с не повече от 5 мм (Фиг. Е) и след това го затегнете сигурно. 5. Стоейки в нормална работна позиция, проверете отново дълбочината на разреза и коригирайте при необходимост. ЗА ДА СТАРТИРАТЕ/СПРЕТЕ ИНСТРУМЕНТА Вижте раздел “ СТАРТИРАНЕ/СПИРАНЕ НА ЗАХРАНВАЩАТА ГЛАВА ” в ръководството на оператора на захранваща глава PH1400E/PH1420E/PHX1600. СЪВЕТИ ПРИ РАБОТА ◾ Дръжте и насочете захранващата глава, така че ножът да е вертикален. Използвайте линията на зрението, за да подравните острието по ръба на леглото (Фиг. F) ◾ Работете не по бързо от нормална скорост на ходене. Ако ножът започне да затъва, вие подрязвате твърде бързо, намалете вашата скорост. ◾ Винаги вървете напред по време на рязане и придвижвайте тримера напред. Не издърпвайте тримера към вас. ◾ Не насилвайте ножа в земята. Лек контакт на ножа с ръба на алеята, бордюра и т.н е приемлив и няма да повреди тримера. ◾ Най-добрите резултати се получават, когато тревата е суха. Избягвайте подрязването в зони с мокра почва или с мокра трева или предпазителят на ножа може да се запуши и да доведе до неравен ръб. Ако предпазителят на ножа се запуши, спрете мотора, извадете батерията и отстранете натрупванията от предпазителя на ножа.

ПРЕДУПРЕЖДЕНИЕ: Преди инспекция, почистване или обслужване на уреда спрете мотора, изчакайта всички движещи части да спрат и извадете акумулаторната батерия. Неспазването на тези инструкции може да доведе до сериозно нараняване или щети по собствеността. ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Употребата на каквито и да е други части може да създаде опасност или да предизвика повреда на продукта. За да осигурите безопасност и издържливост, всички ремонти, различни от артикулите изброени в тези инструкции за поддръжка, трябва да бъдат извършвани от квалифициран сервизен техник. ОБЩА ПОДДРЪЖКА Избягвайте употребата на разтворители, когато почиствате пластмасовите части. Повечето пластмасови части са уязвими на повреда от различни видове разтворители в търговската мрежа и може да се повредят от тяхната употреба. Използвайте чист плат, за премахване на мръсотия, прах, масло и т.н. ПОЧИСТВАНЕ НА УРЕДА ◾ След всяка употреба почистете натрупванията, запушената почва или трева по ножа и предпазителя с мека четка. Избършете повърхността на тримера с мека кърпа навлажнена с мек сапунен разтвор. ◾ Използвайте малка четка или малка прахосмукачка за да почистите, вентилационните отвори в задната страна на корпуса. БЕЛЕЖКА: Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон. ПОДМЯНА НА НОЖА ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да подсилите или да заварите огънат или напукан нож - той може да се счупи, трябва да бъде подсилен. Препоръчва се подмяна само с нож за тример за ръбове EGO вижте раздел “Препоръчани ножове”. БЕЛЕЖКА: Подменете ножа ако неговата дължина вече не е достатъчна да поддържа необходимия просвет от земята и да получи желаната дълбочина на рязане. ПРЕДУПРЕЖДЕНИЕ: Винаги защитете ръцете си, чрез носене на тежки ръкавици или чрез обвиване на ножа с парцали или други материали, когато извършвате поддръжка на ножа на тримера. Изваждане на ножа

2. Оставете тримера легнал на гърба си, така че

ножа да сочи нагоре.

3. Носете защитни ръкавици. Използвайте клещи

с игловидни челюсти (не са включени) за да премахнете шплинта от вала на мотора (Фиг. G).

4. Завъртете острието за да подравните слота на

фланеца с отвора на предавателната кутия (Фиг. G). Фиг. G описание на части виж долу: G-1 Шплинт G-2 Вътрешен фланец G-3 Предавателна кутия

5. Поставете предоставения ключ шестограм

в подравнените отвори за да действа като стабилизатор. Използвайте предоставения мултифункционален ключ за да разхлабите гайката ПО ЧАСОВНИКА (Фиг. H).

6. Извадете гайката, външния фланец, ножа и

вътрешния фланец от вала на мотора (Фиг. I). Проверете и ги подменете ако са износени. Фиг. I описание на части виж долу: I-1 Вал на мотора I-5 Нож I-2 Вътрешен фланец I-6

I-3 Отвор във вътрешния

I-7 Гайка I-4 Издатина на вътрешния

I-8 Шплинт Монтиране на ножа

1. Позиционирайте вътрешния фланец във вала на

мотора, като издатината сочи навън. (Фиг. I).

2. Монтирайте новия нож във вътрешния фланец,

като се уверите, че ножът е монтиран сигурно на местото си (Фиг. J).

3. Монтирайте външния фланец и гайката във

вала и затегнете гайката с ръка ОБРАТНО НА

4. Следвайте стъпки 4 и 5 в “Изваждане на ножа”

за да стабилизирате ножа и сигурно да затегнете гайката ОБРАТНО НА ЧАСОВНИКА.

1. Спрете мотора и извадете акумулаторната

2. Оставете тримера легнал на гърба си, така че

насочващото колело да сочи нагоре.

3. Разхлабете копчето за регулиране на височината

по посока на стрелката за отключване маркирана на копчето и извадете.

4. Извадете пружинната шайба, плоската шайба 1,

насочващото колело, втулката и плоската шайба 2 от резбованата шпилка ( Фиг. К). Проверете и ги подменете ако са износени.

5. Монтирайте резбованата шпилка първо през

водещата лента за регулиране на дълбочината и след това монтирайте плоската шайба 2, втулката и новото колело, след него монтирайте плоската шайба 1, пружинната шайба и копчето за регулиране на дълбочината в резбованата шпилка, в последователността показана на Фиг. К. Фиг. К описание на части виж долу: K-1 Копче за регулиране на дълбочината K-5 Втулка K-2 Пружинна шайба K-6 Плоска шайба 2 K-3 Плоска шайба 1 K-7

K-4 Насочващо колело K-8 Водеща лента за регулиране на дълбочината БЕЛЕЖКА: Насочващото колело трябва да бъде монтирано с плоските ребра сочещи навътре (Фиг. L). Фиг. L описание на части виж долу: L-1 Винтове L-3 Клапа за отпадъци L-2 Плоско ребро L-4 Монтажна пластина

6. Заключете копчето за регулиране на дълбочината.

ПОДМЯНА НА КЛАПАТА ЗА ОТПАДЪЦИ (Фиг. L)

1. Спрете мотора и извадете акумулаторната батерия.

2. Използвайте предоставения ключ шестограм за да

разхлабите двата винта.

3. Извадете винтовете, закрепващата пластина и

износената клапа за отпадъци.

4. Подменете с нова клапа за отпадъци и я

Проверете предпазителят против износване и водещата пластина за повреди преди да стартирате инструмента. Предпазителят против износване трябва да бъде подменен веднага след като предавателната кутия започне да се вижда. БЕЛЕЖКА: Предавателната кутия може да бъде сериозно повредена ако не подмените предпазителя против износване, веднага след като се открие видимост до предавателната кутия.

1. Спрете мотора и извадете акумулаторната

2. Носете защитни ръкавици. Завъртете ножовете,

както е необходимо за да покажете двата винта.

3. Използвайте предоставения ключ шестограм за да

разхлабите двата винта и да ги извадите. БЕЛЕЖКА: Ако има необходимост подмените водещата пластина, разхлабете и отстранете винт 1.

4. Подменете деформирания или износен

предпазител против износване / водеща пластина.

5. Монтирайте новите предпазител против износване

и водеща пластина към предавателната кутия и ги закрепете с двата винта. Фиг. М описание на части виж долу: M-1 Винт 1 M-4 Предпазител против износване M-2 Водеща пластина M-5 Монтажни отвори M-3 Винт 2 M-6 Предавателна

ИЗВАЖДАНЕ НА ВОДЕЩАТА ПЛАСТИНА Ако имате опит с този тип тример или ако прецените, че водещата пластина възпрепятства вашата работа по подрязването, може да отстраните водещата

1. Разхлабете и отстранете винт 1.

2. Извадете водещата пластина.

3. Подменете и затегнете винт 1.

СМАЗВАНЕ НА ПРЕДАВКИТЕ НА ТРАНСМИСИЯТА Предавките на трансмисията в предавателната кутия трябва да бъдат периодично смазвани със смазка за редукторни предавки. Проверете нивото на смазката в предавателната кутия приблизително на всеки 50 часа работа, като извадите уплътняващия винт от страни на

Ако не може да бъде видяна смазка от страни на редуктора, следвайте долните стъпки за да запълните с грес за редукторни предавки до 3/4 от капацитета. Не напълвайте изцяло предавките на трансмисията.

1. Позиционирайте тримера изправен, така че

уплътняващият винт да сочи нагоре (Фиг. N).

2. Използвайте предоставения мултифункционален

ключ за да разхлабите и премахнете уплътняващия винт. Използвайте гресьорка (не е включена) за да вкарате малко грес е отвора на винта, не надвишавайте 3/4 от капацитета.

3. Затегнете уплътняващия винт след гресирането.

СЪХРАНЯВАНЕ НА УРЕДА ◾ Извадете акумулаторната батерия от тримера. ◾ Почистете изцяло инструмента преди да го съхраните. ◾ Ако приставката тример за ръбове се извади от захранващата глава и се съхрани отделно, поставете крайната капачка на пръта на приставката за да избегнете навлизането на мръсотия в съединителното устройство. ◾ Съхранете уреда в сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте уреда в близост или върху тор, бензин или други химикали. Опазване на околната среда Не изхвърляйте електрическо оборудване, използвана батерия или зарядно устройство в домакинския отпадък! Отнесете продукта до упълномощена фирма за рециклиране и го предоставете за разделно събиране. Електрическите машини трябва да бъдат връщани в съоръжения за рециклиране съвместими с околната среда.ПРИСТАВКА ТРИМЕР ЗА РЪБОВЕ — EA0800266

ПРИЧИНА РЕШЕНИЕ Моторът не може да стартира. ◾ Акумулаторната батерия не е прикрепена към захранващата глава. ◾ Закрепете акумулаторната батерия към захранващата глава. ◾ Няма електрически контакт между захранващата глава и батерията. ◾ Извадете батерията, проверете контактите и монтирайте отново докато влезе на местото си. ◾ Акумулаторната батерия е изтощена. ◾ Заредете акумулаторната батерия със зарядни EGO посочени в това ръководство. ◾ Бутонът за отключване и спусъкът не са натисната едновременно. ◾ Натиснете и задръжте бутона за отключване и след това натиснете спусъка за да включите захранващата глава.Захранващата глава спира по време на работа. ◾ Моторът е претоварен. ◾ Моторът ще се възстанови, когато натоварването е отстранено. За да продължите работа намалете натоварването от захранващата глава. ◾ Акумулаторната батерия или захранващата глава са твърде горещи. ◾ Позволете на акумулаторната батерия или на захранващата глава да се охлади, докато температурата спадне под 67°C. ◾ Акумулаторната батерия е разединена от инструмента. ◾ Монтирайте отново акумулаторната ◾ Акумулаторната батерия е изтощена. ◾ Заредете акумулаторната батерия със зарядни EGO посочени в това ръководство.Неравен ръб ◾ Тревата или ръба на почвата е твърде ◾ Избягвайте подрязване в мокра почва или мокра трева. ◾ Предпазителят на ножа е запушен. ◾ Спрете мотора, извадете батерията и отстранете натрупванията от предпазителя на ножа.

ГАРАНЦИОННА ПОЛИТИКА EGO Моля посетете уебсайта egopowerplus.eu за пълните условия по гаранционната политика на EGO.PRIKLJUČAK ŠIŠAČA TRAVE — EA0800 267
