INSTRUKCJA OBSŁUGI EA0800 EGO

OSTRZEŻENIE: Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy i wymiany części powinny być wykonywane przez wykwalikowanych techników serwisu.

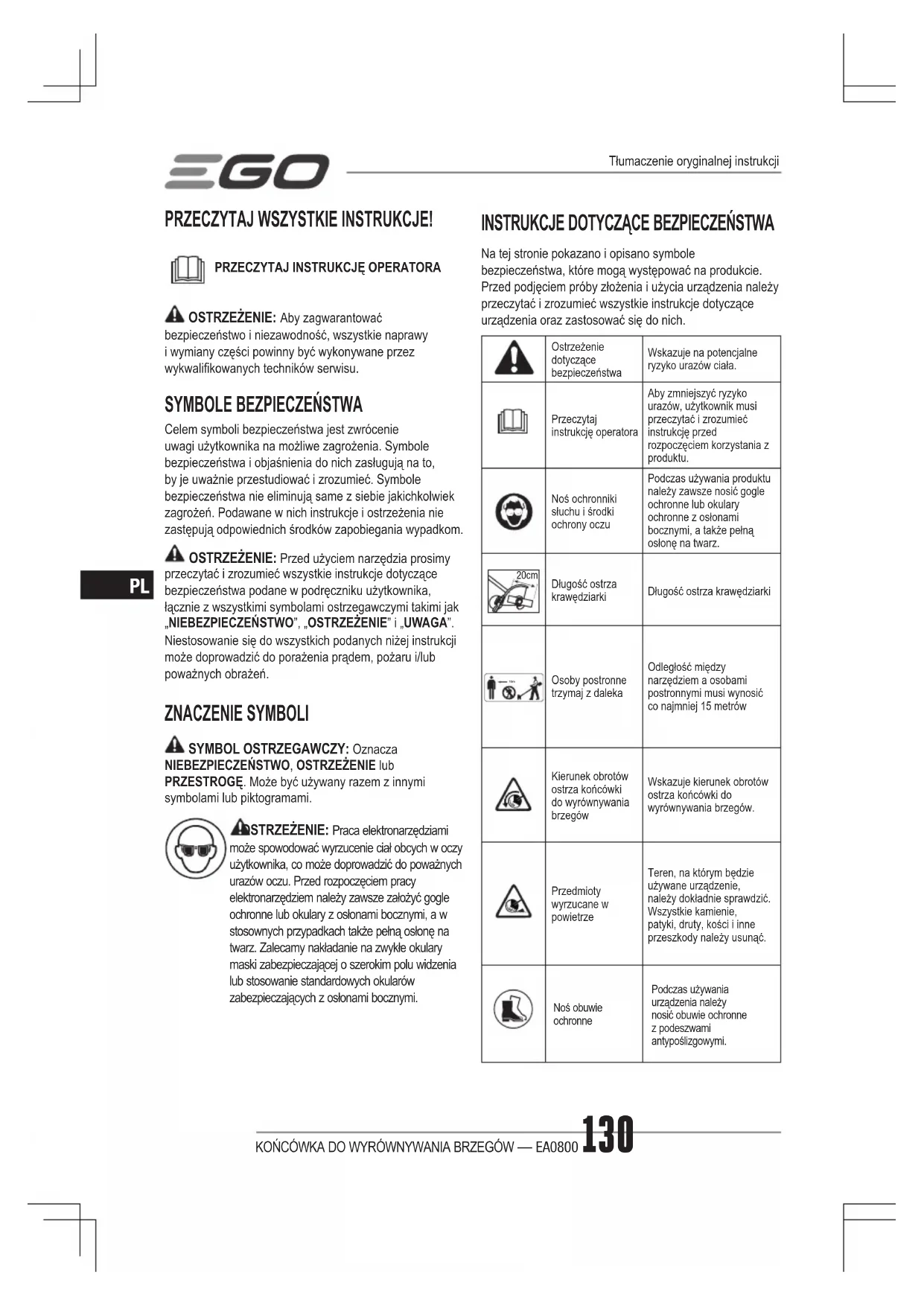

SYMBOLE BEZPIECZEŃSTWA

Celem symboli bezpieczeństwa jest zwrócenie uwagi użytkownika na możliwe zagrożenia. Symbole bezpieczeństwa i objaśnienia do nich zasługują na to, by je uważnie przestudiować i zrozumieć. Symbole bezpieczeństwa nie eliminują same z siebie jakichkolwiek zagrożeń. Podawane w nich instrukcje i ostrzeżenia nie zastępują odpowiednich środków zapobiegania wypadkom. OSTRZEŻENIE: Przed użyciem narzędzia prosimy przeczytać i zrozumieć wszystkie instrukcje dotyczące bezpieczeństwa podane w podręczniku użytkownika, łącznie z wszystkimi symbolami ostrzegawczymi takimi jak „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE” i „UWAGA”. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń. ZNACZENIE SYMBOLI SYMBOL OSTRZEGAWCZY: Oznacza NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub PRZESTROGĘ. Może być używany razem z innymi symbolami lub piktogramami. OSTRZEŻENIE: Praca elektronarzędziami może spowodować wyrzucenie ciał obcych w oczy użytkownika, co może doprowadzić do poważnych urazów oczu. Przed rozpoczęciem pracy elektronarzędziem należy zawsze założyć gogle ochronne lub okulary z osłonami bocznymi, a w stosownych przypadkach także pełną osłonę na twarz. Zalecamy nakładanie na zwykłe okulary maski zabezpieczającej o szerokim polu widzenia lub stosowanie standardowych okularów zabezpieczających z osłonami bocznymi.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Na tej stronie pokazano i opisano symbole bezpieczeństwa, które mogą występować na produkcie. Przed podjęciem próby złożenia i użycia urządzenia należy przeczytać i zrozumieć wszystkie instrukcje dotyczące urządzenia oraz zastosować się do nich. Ostrzeżenie dotyczące bezpieczeństwaWskazuje na potencjalne ryzyko urazów ciała.Przeczytaj instrukcję operatoraAby zmniejszyć ryzyko urazów, użytkownik musi przeczytać i zrozumieć instrukcję przed rozpoczęciem korzystania z produktu.Noś ochronniki słuchu i środki ochrony oczuPodczas używania produktu należy zawsze nosić gogle ochronne lub okulary ochronne z osłonami bocznymi, a także pełną osłonę na twarz. 20cm Długość ostrza krawędziarkiDługość ostrza krawędziarki 15m Osoby postronne trzymaj z dalekaOdległość między narzędziem a osobami postronnymi musi wynosić co najmniej 15 metrówKierunek obrotów ostrza końcówki do wyrównywania brzegówWskazuje kierunek obrotów ostrza końcówki do wyrównywania brzegów.Przedmioty wyrzucane w powietrzeTeren, na którym będzie używane urządzenie, należy dokładnie sprawdzić. Wszystkie kamienie, patyki, druty, kości i inne przeszkody należy usunąć.Noś obuwie ochronnePodczas używania urządzenia należy nosić obuwie ochronne z podeszwami antypoślizgowymi. Tłumaczenie oryginalnej instrukcjiKOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800

Tłumaczenie oryginalnej instrukcji Kręcące się ostrze tnąceNie należy kłaść dłoni ani stawiać stóp w pobliżu obracających się części lub pod nimi.Zachowuj bezpieczną odległość od przewodów elektroenergety-cznychAby nie dopuścić do porażenia prądem, nie należy używać narzędzia w odległości mniejszej niż 15 m od napowietrznych linii wysokiego napięcia. Dotknięcie lub używanie w pobliżu przewodów elektroenergetycznych może doprowadzić do poważnych urazów lub porażenia prądem ze skutkiem śmiertelnym. Produkt jest zgodny z obowiązującymi dyrektywami WE. UKCA Produkt jest zgodny z obowiązującym ustawodawstwem Wielkiej Brytanii. WEEE Zużytych urządzeń elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy je oddać do autoryzowanego punktu recyklingu.

HałasGwarantowany poziom mocy akustycznej. Emisja hałasu do środowiska zgodnie z dyrektywą Wspólnoty Europejskiej. Wolt Napięcie Milimetr Długość lub rozmiar Centymetr Długość lub rozmiar Kilogram CiężarPrąd stałyRodzaj lub charakterystyka prądu

OGÓLNE OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA UŻYWANIA MASZYNY

OSTRZEŻENIE: Prosimy przeczytać wszystkie ostrzeżenia i instrukcje oraz przestudiować specykację i ilustracje dostarczone wraz z maszyną. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń. WSZYSTKIE OSTRZEŻENIA I INSTRUKCJE NALEŻY ZACHOWAĆ NA PRZYSZŁOŚĆ. Termin „maszyna” występujący w ostrzeżeniach dotyczy maszyny elektrycznej o zasilaniu sieciowym (przewodowej) lub akumulatorowym (bezprzewodowej).

BEZPIECZEŃSTWO W MIEJSCU PRACY

◾ Należy dbać o czystość i dobre oświetlenie w miejscu pracy. Bałagan i złe oświetlenie sprzyjają wypadkom. ◾ Maszyn nie należy używać w miejscach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Maszyny wytwarzają iskry, które mogą zapalić pył lub opary. ◾ W czasie pracy maszynę należy trzymać z dala od dzieci i osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad urządzeniem.

BEZPIECZEŃSTWO ELEKTRYCZNE

◾ Wtyczki maszyny muszą pasować do gniazdka. Nigdy w jakikolwiek sposób nie wolno przerabiać wtyczki. Do maszyn wymagających uziemienia nie należy używać przejściówek. Oryginalne wtyczki i pasujące do nich gniazdka zmniejszają ryzyko porażenia prądem. ◾ Należy unikać dotykania ciałem powierzchni uziemionych, takich jak np. rury, kaloryfery, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem. ◾ Maszyny nie należy używać podczas deszczu lub w warunkach dużej wilgotności. Woda dostająca się do maszyny może zwiększyć ryzyko porażenia prądem lub awarii, która może doprowadzić do urazów ciała. ◾ Nie należy nadwyrężać przewodu. Nigdy nie należy używać przewodu do noszenia lub ciągnięcia maszyny; nie wolno chwytać za przewód, aby wyjąć wtyczkę z kontaktu. Przewód należy chronić przed gorącem, ropą, olejem, ostrymi krawędziami i poruszającymi się częściami. Zaplątane lub uszkodzone przewody zwiększają ryzyko porażenia prądem. ◾ Podczas używania maszyny na dworze należy stosować przedłużacz nadający się do używania na dworze. Używanie przewodu przeznaczonego do stosowania na dworze zmniejsza ryzyko porażenia prądem. ◾ Jeżeli użycie maszyny w miejscu o dużej wilgotności jest nieuniknione, należy stosować zasilanie zabezpieczone wyłącznikiem różnicowoprądowym. Używanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem. BEZPIECZEŃSTWO OSOBISTEKOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800 132

◾ Podczas używania maszyny należy zachowywać czujność, patrzeć, co się robi i kierować się zdrowym rozsądkiem. Nie należy używać maszyny, gdy użytkownik jest zmęczony, albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie posługiwania się maszyną może spowodować poważne urazy. ◾ Należy używać środków ochrony osobistej. Należy zawsze nosić okulary ochronne. Stosowanie w odpowiednich warunkach sprzętu ochronnego takiego jak np. maska przeciwpyłowa, obuwie ochronne z podeszwami antypoślizgowymi, kask lub ochronniki słuchu zmniejszy ewentualne obrażenia. ◾ Nie należy dopuszczać do przypadkowego włączenia. Należy pilnować, aby przed podłączeniem maszyny do zasilania i/lub baterii akumulatorowej oraz przed podniesieniem i przenoszeniem przełącznik był ustawiony w pozycji „wyłączone”. Trzymanie palca na przełączniku włączającym w czasie przenoszenia maszyn lub podłączanie ich do zasilania, gdy przełącznik ustawiony jest w pozycji „włączone”, może doprowadzić do wypadku. ◾ Przed włączeniem maszyny należy usunąć wszystkie klucze regulacyjne i inne narzędzia. Klucz zaczepiony o obracającą się część maszyny może spowodować obrażenia. ◾ Nie należy sięgać za daleko. Należy zawsze dbać o utrzymanie równowagi i pewne podparcie nóg. W nieprzewidzianych sytuacjach zapewnia to lepszą kontrolę nad maszyną. ◾ Należy nosić odpowiednią odzież. Nie powinno się nosić luźnych ubrań ani biżuterii. Włosy i odzież należy trzymać w bezpiecznej odległości od poruszających się części. Luźne ubrania, biżuteria lub długie włosy mogą zaczepić się o poruszające się części. ◾ Jeżeli urządzenie jest przystosowane do podłączania do odsysacza pyłu i urządzenia zbierającego, należy dopilnować, aby systemy te były podłączone i właściwie stosowane. Używanie systemów służących do pochłaniania pyłu może zmniejszyć zagrożenia związane z pyłem. ◾ Nie wolno dopuścić do tego, aby poczucie znajomości maszyn wynikające z ich częstego używania doprowadziło do lekceważenia i ignorowania zasad bezpieczeństwa. Jedno lekkomyślne działanie może w ułamku sekundy doprowadzić do ciężkich urazów.

UŻYWANIE I PIELĘGNACJA MASZYNY

◾ Maszyny nie należy forsować. Należy używać maszyny odpowiedniej do wykonywanej pracy. Odpowiednia maszyna wykona pracę lepiej i bezpieczniej, gdy pozwoli się jej pracować z prędkością/ obrotami do jakich została zaprojektowana. ◾ Nie należy używać maszyny, jeżeli przełącznik zasilania nie włącza jej lub nie wyłącza. Maszyna, której nie da się kontrolować przełącznikiem, jest potencjalnie niebezpieczna i wymaga naprawy. ◾ Przed przystąpieniem do regulacji maszyny oraz przed wymianą akcesoriów lub odłożeniem maszyny na miejsce, należy odłączyć ją od zasilania i/lub wyjąć akumulator. Tego typu zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego włączenia się maszyny. ◾ Nieużywane maszyny należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno dopuszczać do obsługiwania maszyny przez osoby, które nie znają maszyny lub nie zapoznały się z niniejszą instrukcją. W rękach nieprzeszkolonych użytkowników maszyny mogą stanowić zagrożenie. ◾ Maszyny i akcesoria należy utrzymywać w dobrym stanie. Należy kontrolować, czy części ruchome nie są odchylone od osi, nie zacinają się i nie są pęknięte lub uszkodzone w inny sposób, który mógłby wpłynąć na działanie maszyny. Jeśli maszyna jest uszkodzona, przed użyciem należy ją naprawić. Wiele wypadków wynika ze złej konserwacji maszyn. ◾ Należy dbać o czystość i naostrzenie maszyn tnących. Odpowiednio utrzymane maszyny tnące z ostrymi krawędziami tnącymi są mniej narażone na zakleszczanie się i łatwiej jest je kontrolować. ◾ Maszyny, akcesoriów, wierteł, bitów, itp. należy używać zgodnie z niniejszą instrukcją, z uwzględnieniem warunków i rodzaju wykonywanej pracy. Korzystanie z maszyny niezgodnie z przeznaczeniem może doprowadzić do niebezpiecznych sytuacji. ◾ Należy dbać o to, aby uchwyty i powierzchnie do trzymania były suche, czyste i niezaplamione olejem lub smarem. Śliskie uchwyty nie pozwalają w bezpieczny sposób kontrolować maszyny w nieprzewidzianych sytuacjach.

UŻYWANIE I PIELĘGNACJA MASZYNY

AKUMULATOROWEJ ◾ Do ładowania należy używać wyłącznie ładowarki wskazanej przez producenta. Użycie ładowarki pochodzącej od jednego akumulatora do ładowania innego akumulatora grozi pożarem.KOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800

◾ Maszyn należy używać wyłącznie z dedykowanymi do nich akumulatorami. Użycie jakichkolwiek innych akumulatorów grozi obrażeniami i pożarem. ◾ Jeżeli akumulator nie jest używany, należy go przechowywać z dala od innych przedmiotów metalowych, np. spinaczy, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie wyprowadzeń akumulatora. Zwarcie wyprowadzeń akumulatora może doprowadzić do oparzeń lub pożaru. ◾ W niesprzyjających warunkach może dojść do wycieku cieczy z akumulatora. Należy wtedy unikać wszelkiego kontaktu z tą cieczą. W razie przypadkowego kontaktu ze skórą, zabrudzone miejsce należy obcie przemyć wodą. Jeżeli płyn dostanie się do oczu, należy dodatkowo zasięgnąć porady lekarza. Płyn wyciekający z akumulatora może powodować podrażnienie lub oparzenia. ◾ Nie należy używać akumulatorów lub maszyn, które są uszkodzone lub zostały poddane przeróbkom. Uszkodzone lub zmodykowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, co może doprowadzić do pożaru lub wybuchu lub stwarzać ryzyko urazów. ◾ Nie należy narażać akumulatora lub maszyny na kontakt z ogniem lub zbyt wysokimi temperaturami. Ogień lub temperatury przekraczające 130°C mogą doprowadzić do wybuchu. ◾ Należy przestrzegać wszystkich instrukcji ładowania. Nie należy ładować akumulatora lub maszyny poza przedziałem temperatur podanym w instrukcji. Ładowanie w sposób nieprawidłowy lub w temperaturze wykraczającej poza określony zakres może doprowadzić do uszkodzenia akumulatora i zwiększa ryzyko pożaru.

WAŻNE INSTRUKCJE DOTYCZĄCE

BEZPIECZEŃSTWA OSTRZEŻENIE: Podczas używania podkaszarek elektrycznych, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń, należy zawsze przestrzegać podstawowych zasad bezpieczeństwa, w tym m.in. zaleceń podanych poniżej.

NIEBEZPIECZEŃSTWO: W odniesieniu do ochrony przed porażeniem prądem nie należy polegać tylko i wyłącznie na izolacji narzędzia. Aby ograniczyć ryzyko porażenia prądem, nigdy nie należy używać narzędzia w pobliżu jakichkolwiek przewodów lub kabli (zasilanie, itp.), które mogą być pod napięciem. OSTROŻNIE: Podczas użytkowania należy nosić odpowiednie indywidualne środki ochrony słuchu. W niektórych sytuacjach i przy długotrwałym użytkowaniu hałas generowany przez narzędzie może przyczynić się do utraty słuchu. Szkolenie ◾ Prosimy uważnie przeczytać instrukcję. Należy zapoznać się z elementami sterującymi i metodami poprawnej obsługi urządzenia. ◾ Nigdy nie należy pozwalać używać urządzenia osobom nieobeznanym z niniejszą instrukcją lub dzieciom. Przepisy lokalne mogą nakładać ograniczenia dotyczące wieku operatora. ◾ Końcówki do wyrównywania brzegów nie należy nigdy używać, gdy w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta domowe. ◾ Należy pamiętać, że operator lub użytkownik ponosi odpowiedzialność za wypadki lub zagrożenia dotyczące osób trzecich lub ich własności. Przygotowanie ◾ Podczas wyrównywania brzegów należy zawsze nosić ochronniki słuchu i środki ochrony oczu, solidne obuwie z podeszwami antypoślizgowymi oraz długie spodnie. ◾ Teren, na którym będzie używane urządzenie, należy dokładnie sprawdzić. Wszystkie kamienie, patyki, druty, kości i inne przeszkody należy usunąć. ◾ Przed użyciem należy zawsze skontrolować narzędzie wzrokowo, aby upewnić się, czy ostrza, śruba mocująca ostrza i moduł tnący nie są zużyte lub uszkodzone. Aby zachować równowagę narzędzia, zużyte lub uszkodzone ostrza i śruby należy wymieniać całymi kompletami. Użytkowanie ◾ Wyrównywanie brzegów należy wykonywać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym. ◾ Na pochyłościach należy zawsze dbać o zachowanie równowagi. ◾ Należy chodzić, a nie biegać. ◾ Podczas cofania lub ciągnięcia końcówki do wyrównywania brzegów do siebie należy zachowywać szczególną ostrożność. ◾ Przed przekraczaniem powierzchni innych niż trawiaste oraz podczas transportowania końcówki doKOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800 134

wyrównywania brzegów w miejsce pracy i z powrotem należy upewnić się, że ostrze całkowicie się zatrzymało. ◾ Końcówki do wyrównywania brzegów nie należy nigdy włączać bez założonych osłon, z osłonami założonymi nieprawidłowo oraz w przypadku ich uszkodzenia. ◾ Nie wolno zmieniać ustawień regulacji silnika ani dopuszczać do pracy na zbyt wysokich obrotach. ◾ Silnik należy włączać uważnie i zgodnie z instrukcjami, a stopy trzymać w bezpiecznej odległości od ostrza/-y. ◾ Podczas włączania silnika nie należy przechylać krawędziarki, chyba że w celu jej uruchomienia jest to konieczne. W takim przypadku maszyny nie należy przechylać bardziej niż jest to absolutnie konieczne, a podnoszona część powinna znajdować się z dala od operatora. ◾ Nie należy włączać silnika, gdy przed ostrzem/ostrzami ktokolwiek stoi. ◾ Nie należy kłaść dłoni ani stawiać stóp w pobliżu obracających się części lub pod nimi. ◾ W następujących sytuacjach należy wyłączyć silnik i odłączyć akumulator:

1) gdy urządzenie jest zapchane, przed

2) przed kontrolą, czyszczeniem i pracami przy

3) po uderzeniu w przedmiot/przeszkodę: należy

sprawdzić, czy ostrza nie są uszkodzone, a w razie potrzeby dokonać naprawy przed ponownym włączeniem i użyciem końcówki;

4) jeżeli końcówka do wyrównywania brzegów

zacznie nietypowo drgać (skontrolować natychmiast). ◾ Za każdym razem, gdy użytkownik pozostawia końcówkę do wyrównywania brzegów, należy ją wyłączyć. ◾ Akumulatora nie należy ładować na deszczu i miejscach wilgotnych. ◾ W urządzeniu należy używać wyłącznie akumulatorów i ładowarek podanych na rys. A. ◾ Przed utylizacją akumulator należy wyjąć z urządzenia. ◾ Akumulator należy zutylizować w sposób bezpieczny. ◾ Akumulatorów nie należy wrzucać do ognia. Ogniwa mogą wybuchnąć. Należy zapoznać się z przepisami lokalnymi pod kątem ewentualnych instrukcji w sprawie ich utylizacji. ◾ Akumulatora nie należy otwierać ani uszkadzać. Uwolniony elektrolit jest żrący i może uszkodzić oczy i skórę. W przypadku połknięcia może być toksyczny. ◾ Z akumulatorami należy obchodzić się ostrożnie. Należy uważać, aby nie zewrzeć wyprowadzeń materiałami przewodzącymi takimi jak pierścionki, bransoletki i klucze. Akumulator lub przewodnik mogą się przegrzać i spowodować oparzenia. ◾ Narzędzia akumulatorowe nie wymagają podłączenia do kontaktu elektrycznego i dlatego są zawsze gotowe do pracy. Należy więc mieć świadomość możliwych zagrożeń, występujących nawet wtedy, gdy narzędzie nie jest używane. Podczas wykonywania czynności konserwacyjnych lub serwisowych należy zachować ostrożność. ◾ Nie należy czyścić urządzenia wężem; należy unikać zachlapywania wodą silnika i połączeń elektrycznych. Konserwacja i przechowywanie ◾ Należy dbać o to, aby wszystkie nakrętki, śruby i wkręty były dokręcone, tak aby urządzenie działało w sposób całkowicie bezpieczny. ◾ Zużyte lub uszkodzone części należy wymieniać. ◾ Nie należy próbować naprawiać urządzenia, chyba że użytkownik posiada w tym zakresie odpowiednie kompetencje. ◾ Należy używać wyłącznie części zamiennych i akcesoriów zalecanych przez producenta. ◾ Przed wykonaniem czynności konserwacyjnych oraz przed czyszczeniem narzędzie należy odłączyć od akumulatora. ◾ Urządzenie należy regularnie kontrolować i konserwować. Naprawy urządzenia powinny być wykonywane wyłącznie przez serwisanta z odpowiednimi uprawnieniami. ◾ Gdy urządzenie nie jest używane, należy je przechowywać w miejscu niedostępnym dla dzieci. ◾ W sytuacjach, które nie zostały przewidziane w niniejszej instrukcji należy zachować ostrożność i kierować się własnym zdrowym rozsądkiem. W celu uzyskania pomocy prosimy skontaktować się z centrum serwisowym EGO. ◾ Prosimy zachować instrukcję. Zachęcamy do częstego korzystania z niej. Instrukcja może też posłużyć do przeszkolenia innych osób, które będą używały narzędzia. Jeśli narzędzie zostanie komuś pożyczone, osobie tej należy również udostępnić niniejszą instrukcję, aby zapobiec niewłaściwemu użytkowaniu i możliwym urazom.

SPECYFIKACJA Długość ostrza20 cmGłębokość przycinania brzegów Do 75 mmWaga 2,26 kgTemperatura pracy-15°C - 40°CTemperatura przechowywania -20°C - 70°CZmierzony poziom mocy akustycznej

92,4 dB(A) K=2,07 dB(A) (PH1400E)90,7 dB(A) K=1,46 dB(A) (PH1420E)90 dB(A) K=1,3 dB(A) (PHX1600)Poziom ciśnienia akustycznego przy uchu operatora L 79,8 dB(A) K=3 dB(A) (PH1400E)81,2 dB(A) K=3 dB(A) (PH1420E)84 dB(A) K=3 dB(A) (PHX1600)Gwarantowany poziom mocy akustycznej L (zmierzony zgodnie z dyrektywą 2000/14/WE)95 dB(A)Drgania a Przedni uchwyt pomocniczy1,2 m/s

(PHX1600) ◾ Powyższe parametry są testowane i mierzone na głowicy uniwersalnej PH1400E/PH1420E/PHX1600; ◾ Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardowymi metodami testowania i może służyć do porównywania różnych narzędzi. ◾ Deklarowana całkowita wartość drgań może również służyć do wstępnej oceny narażenia na drgania. UWAGA: W zależności od sposobu eksploatacji, emisja wibracji podczas faktycznego użytkowania elektronarzędzia może się różnić od wartości deklarowanej. Aby chronić operatora, w rzeczywistych warunkach użytkowania użytkownik powinien nosić rękawice i nauszniki ochronne.

LISTA ELEMENTÓW W OPAKOWANIU

NAZWA CZĘŚCI ILOŚĆKońcówka do wyrównywania brzegów Klucz imbusowy Klucz wielofunkcyjny Zawleczka Instrukcja operatora

Zalecane ostrze NAZWY CZĘŚCI NUMER MODELUOstrze wyrównujące AEB0800 OPIS POZNAJ KOŃCÓWKĘ DO WYRÓWNYWANIA BRZEGÓW (Rys. A) 1. Zaślepka2. Trzonek 3. Osłona ostrza4. Ostrze5. Pokrętło regulacji głębokości6. Koło prowadzące7. Klucz imbusowy8. Klucz wielofunkcyjny9. Prowadnica regulacji głębokości10. Klapka zatrzymująca odpady11. ZawleczkaKOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800 136

12. Śruba mocująca płytkę prowadzącą13. Płytka prowadząca

MONTAŻ OSTRZEŻENIE: W przypadku braku lub uszkodzenia którejś z części nie należy uruchamiać urządzenia aż do momentu wymiany lub naprawy części. Używanie urządzenia z uszkodzonymi lub brakującymi częściami może doprowadzić do poważnych urazów ciała. OSTRZEŻENIE: Nie należy próbować przerabiać urządzenia lub tworzyć akcesoriów, które nie są zalecane do używania w podkaszarce. Wszelkie tego typu zmiany lub modykacje są niedozwolone i mogą prowadzić do niebezpiecznych sytuacji oraz poważnych urazów ciała. OSTRZEŻENIE: Aby zapobiec przypadkowemu włączeniu, które mogłoby spowodować urazy ciała, na czas mocowania części należy zawsze wyjmować z maszyny akumulator. OSTRZEŻENIE: Podczas zakładania lub wymieniania osłony należy mieć zawsze założone rękawice. Należy uważać na ostrze na osłonie – ryzyko skaleczenia dłoni. OSTRZEŻENIE: Nigdy nie należy włączać maszyny bez mocno założonej osłony. Aby chronić użytkownika, osłona musi być zawsze założona na maszynę! Jeśli osłona jest założona, nie należy nigdy próbować jej zdejmować lub regulować. Jeśli potrzebna jest wymiana, powinien jej dokonać wykwalikowany technik! ZAKŁADANIE KOŃCÓWKI DO WYRÓWNYWANIA

BRZEGÓW NA GŁOWICĘ UNIWERSALNĄ

Ta końcówka do wyrównywania brzegów została zaprojektowana do używania z głowicą uniwersalną EGO model PH1400E/PH1420E/PHX1600 z akumulatorem litowo jonowym 56 V.Więcej informacji – patrz część „ZAKŁADANIE KOŃCÓWKI NA GŁOWICĘ UNIWERSALNĄ” w instrukcji do głowicy uniwersalnej PH1400E/PH1420E/PHX1600. UŻYTKOWANIE OSTRZEŻENIE: Nie wolno dopuść do tego, aby znajomość narzędzia doprowadziła do nieuwagi. Należy pamiętać, że do spowodowania poważnych obrażeń wystarczy zaledwie chwila nieuwagi. OSTRZEŻENIE: Należy zawsze nosić okulary ochronne z osłonami bocznymi. Ponadto należy też nosić nauszniki ochronne. Nieprzestrzeganie tego zalecenia może doprowadzić do poważnych obrażeń oczu odłamkiem lub skrawkiem materiału wyrzuconym przez pracujące narzędzie, a także grozi innymi możliwymi urazami. ZASTOSOWANIA Urządzenia można używać wyłącznie do celów podanych poniżej: ◾ Wyrównywanie trawników wzdłuż ścieżek, krawężników, kwietników i innych podobnych struktur. UWAGA: Narzędzia należy używać tylko do celów zgodnych z przeznaczeniem. Wszelkie inne zastosowania uznaje się za niezgodne z przeznaczeniem. Przed każdym użyciem należy sprawdzić, czy jakieś części nie są uszkodzone lub zużyte Należy skontrolować głowicę-uderzak, osłonę i przedni uchwyt pomocniczy oraz wymienić części pęknięte, wypaczone, skrzywione lub uszkodzone w jakikolwiek sposób. OSTRZEŻENIE: Aby uniknąć poważnych obrażeń ciała, przed serwisowaniem, czyszczeniem, wymianą osprzętu dodatkowego oraz usuwaniem materiału należy zawsze wyjmować z narzędzia akumulator. UŻYWANIE KOŃCÓWKI DO WYRÓWNYWANIA BRZEGÓW ZAŁOŻONEJ NA GŁOWICĘ UNIWERSALNĄ OSTRZEŻENIE: Aby ograniczyć ryzyko obrażeń, podczas pracy narzędziem należy nosić odpowiednią odzież. Nie należy nosić luźnych ubrań ani biżuterii. Należy nosić środki ochrony oczu i ochronniki słuchu. Należy nosić ciężkie długie spodnie, solidne buty i rękawice. Nie należy nosić krótkich spodni lub sandałów ani używać narzędzia na boso. Podczas pracy przy silnym zapyleniu należy nosić osłonę na twarz lub maskę przeciwpyłową. OSTRZEŻENIE: Z miejsca pracy należy usunąć wszystkie przeszkody i twarde przedmioty.Aby bezpieczniej i lepiej pracować narzędziem, należy przełożyć przez ramię pasek na ramię. Pasek należy wyregulować w taki sposób, aby zagwarantować wygodną pozycję pracy.Końcówkę do wyrównywania brzegów należy zawsze trzymać prawą ręką na uchwycie tylnym, a lewą na przednim uchwycie pomocniczym. Podczas pracy narzędziem należy mocno trzymać uchwyty obiemaKOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800

rękoma. Końcówkę do wyrównywania brzegów należy trzymać wygodnie z tylnym uchwytem znajdującym się mniej więcej na wysokości bioder (Rys. B). OSTRZEŻENIE: Pasek na ramię jest także mechanizmem szybkiego odczepiania w niebezpiecznych sytuacjach. W sytuacji awaryjnej należy go natychmiast zdjąć z ramienia, niezależnie od sposobu założenia paska. Po każdym użyciu końcówkę do wyrównywania brzegów należy wyczyścić. Instrukcje dotyczące czyszczenia – patrz część zatytułowana KONSERWACJA.

REGULACJA GŁĘBOKOŚCI CIĘCIA

1. Wyłączyć silnik i wyjąć akumulator.2. Poluzować pokrętło regulacji głębokości, przekręcić je w kierunku strzałki na pokrętle wskazującej odkręcanie (Rys. C).3. Przesunąć koło prowadzące wzdłuż prowadnicy regulacji głębokości, do góry, aby zwiększyć głębokość cięcia lub w dół, aby ją zmniejszyć (Rys. D).4. Ustawić koło prowadzące w taki sposób, aby ostrze ledwo dotykało ziemi lub zagłębiało się w powierzchnię podłoża nie więcej niż na 5 mm (Rys. E). Następnie mocno dokręcić. 5. Stanąć w zwykłej pozycji pracy i sprawdzić, głębokość cięcia ponownie, w razie potrzeby skorygować.

WŁĄCZANIE/WYŁĄCZANIE NARZĘDZIA

Więcej informacji – patrz część „WŁĄCZANIE/WYŁĄCZANIE GŁOWICY UNIWERSALNEJ” w instrukcji do głowicy uniwersalnej PH1400E/PH1420E/PHX1600.

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

◾ Głowicę uniwersalną należy trzymać i prowadzić w taki sposób, aby ostrze było ustawione w pozycji pionowej. Aby równo prowadzić ostrze wzdłuż krawędzi grządki można używać wskaźnika prowadzącego (Rys. F). ◾ Należy pracować z prędkością nie większą niż zwykły krok spacerowy. Jeśli ostrze zacznie grzęznąć, oznacza to, że prędkość wyrównywania jest za duża, należy wtedy zwolnić. ◾ Podczas pracy należy zawsze chodzić do przodu i trzymać końcówkę wyrównującą z przodu. Nie należy ciągnąć końcówki do siebie. ◾ Nie należy wciskać ostrza w ziemię. Lekkie dotykanie ostrzem krawędzi chodnika, krawężnika itp. jest dopuszczalne i nie spowoduje uszkodzenia końcówki. ◾ Najlepsze efekty uzyskuje się, gdy trawa jest sucha. Należy unikać wyrównywania brzegów na mokrej ziemi lub trawie, ponieważ osłona ostrza może się zapchać, co w efekcie może doprowadzić do nierównego cięcia. Jeśli osłona ostrza zapcha się, należy wyłączyć silnik, wyjąć akumulator i usunąć zanieczyszczenia z osłony ostrza. KONSERWACJA OSTRZEŻENIE: Przed kontrolą, czyszczeniem lub serwisowaniem urządzenia należy wyłączyć silnik, odczekać aż wszystkie poruszające części zatrzymają się i wyjąć akumulator. Niezastosowanie się do powyższych instrukcji może doprowadzić do poważnych obrażeń ciała lub do uszkodzenia mienia. OSTRZEŻENIE: Podczas serwisowania należy używać wyłącznie części zamiennych identycznych z oryginalnymi. Maszynę należy regularnie kontrolować i konserwować. Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy powinny być wykonywane przez wykwalikowanych techników serwisu.

Podczas czyszczenia części plastikowych należy unikać używania rozpuszczalników. Pod wpływem kontaktu z różnego rodzaju rozpuszczalnikami dostępnymi w handlu większość tworzyw może ulec uszkodzeniu. Do usuwania zabrudzeń, kurzu, oleju, smaru itp. należy używać czystych ściereczek.

CZYSZCZENIE URZĄDZENIA

◾ Po każdym użyciu należy usunąć miękką szczoteczką zanieczyszczenia, ziemię lub trawę zapychające ostrze i jego osłonę. Powierzchnię końcówki do wyrównywania brzegów należy przetrzeć czystą szmatką zwilżoną roztworem mydła. ◾ Do czyszczenia otworów wentylacyjnych i usuwania zanieczyszczeń z tylnej części obudowy należy używać małej szczoteczki lub małego odkurzacza. UWAGA: Do czyszczenia części plastikowych lub uchwytu nie należy używać jakichkolwiek silnych detergentów. Elementy te mogą zostać uszkodzone przez niektóre olejki aromatyczne, takie jak olejek sosnowy i cytrynowy. WYMIANA OSTRZA OSTRZEŻENIE: Nie należy próbować prostować lub spawać skrzywionego lub pękniętego ostrza – element taki może pęknąć i należy go koniecznie wymienić. Zaleca się wymianę tylko na ostrze do końcówki do wyrównywania brzegów EGO, patrz część „Zalecane ostrze”.KOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800 138

UWAGA: Jeśli długość ostrza jest już za mała, aby utrzymać wymagany odstęp od ziemi i uzyskać potrzebną głębokość cięcia, ostrze należy wymienić. OSTRZEŻENIE: Podczas czynności konserwacyjnych przy ostrzu końcówki do wyrównywania brzegów należy zawsze chronić ręce przez noszenie solidnych rękawic lub owinięcie ostrza szmatami lub innymi materiałami. Zdejmowanie ostrza

1. Wyłączyć silnik i wyjąć akumulator.

2. Położyć końcówkę ostrzem do góry.

3. Założyć rękawice ochronne. Użyć wąsko

zakończonych szczypiec (do dokupienia osobno), aby wyjąć zawleczkę z wałka silnika (Rys. G).

4. Obrócić ostrze tak, aby otwór w kołnierzu dopasować

do otworu w obudowie przekładni (Rys. G). Rys. G – opis części patrz poniżej: G-1 Zawleczka G-2 Kołnierz wewnętrzny G-3 Obudowa przekładni

5. Przełożyć klucz imbusowy przez obydwa otwory –

klucz będzie pełnił rolę stabilizatora. Użyć klucza wielofunkcyjnego, aby odkręcić nakrętkę W PRAWO (Rys. H).

6. Zdjąć z wałka silnika nakrętkę, kołnierz zewnętrzny,

ostrze i kołnierz wewnętrzny (Rys. I). Skontrolować i wymienić, jeśli są one zużyte. Rys. I – opis części patrz poniżej: I-1 Wałek silnika I-5 Ostrze I-2 Kołnierz wewnętrzny I-6 Kołnierz zewnętrzny I-3 Szczelina w kołnierzu wewnętrznym I-7 Nakrętka I-4 Wybrzuszenie na kołnierzu wewnętrznym I-8 Zawleczka Zakładanie ostrza

1. Nałożyć kołnierz wewnętrzny na wałek silnika występem

skierowanym na zewnątrz (Rys. I).

2. Założyć nowe ostrze na kołnierz wewnętrzny w taki

sposób, aby ostrze było pewnie osadzone na swoim miejscu (Rys. J).

3. Założyć kołnierz zewnętrzny i nałożyć na wałek nakrętkę,

wstępnie dokręcić nakrętkę W LEWO.

4. Wykonać kroki 4 i 5 z części „Zdejmowanie ostrza”, aby

ustabilizować ostrze i dokręcić nakrętkę W LEWO.

5. Założyć nową zawleczkę w otwór w wałku silnika. Użyć

wąsko zakończonych szczypiec (do dokupienia osobno), aby odgiąć obydwa druty zawleczki w przeciwne strony (Rys. G).

WYMIANA KOŁA PROWADZĄCEGO

1. Wyłączyć silnik i wyjąć akumulator.

2. Położyć końcówkę kołem prowadzącym do góry.

3. Poluzować pokrętło regulacji głębokości, przekręcić

je w kierunku strzałki na pokrętle wskazującej odkręcanie, a następnie zdjąć.

4. Z pręta gwintowanego zdjąć podkładkę sprężynującą,

podkładkę płaską 1, koło prowadzące, tuleję i podkładkę płaską 2 (Rys. K). Skontrolować i wymienić, jeśli są one zużyte.

5. Najpierw zamontować pręt gwintowany przez

prowadnicę regulacji głębokości, a potem na pręt gwintowany założyć podkładkę płaską 2, tuleję i nowe koło, następnie założyć podkładkę płaską 1, podkładkę sprężynującą i pokrętło regulacji głębokości, w kolejności pokazanej na Rys. K. Rys. K – opis części patrz poniżej: K-1 Pokrętło regulacji głębokości K-5 Tuleja K-2 Podkładka sprężynująca K-6 Podkładka płaska 2 K-3 Podkładka płaska 1 K-7 Pręt gwintowany K-4 Koło prowadzące K-8 Prowadnica regulacji głębokości UWAGA: Koło prowadzące powinno być zamontowane płaskimi żebrami do środka (Rys. L). Rys. L – opis części patrz poniżej: L-1 Śruby L-3 Klapka zatrzymująca odpady L-2 Płaskie żebro L-4 Płytka mocująca

6. Dokręcić pokrętło regulacji głębokości.

WYMIANA KLAPKI ZATRZYMUJĄCEJ ODPADY

1. Wyłączyć silnik i wyjąć akumulator.

2. Kluczem wielofunkcyjnym odkręcić dwie śruby.KOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800

3. Zdjąć śruby, płytkę mocującą i klapkę zatrzymującą

4. Założyć nową klapkę zatrzymującą odpady i

zamocować ją płytką mocującą oraz dwiema śrubami.

KONTROLA I WYMIANA OSŁONY

ZABEZPIECZAJĄCEJ PRZED ZUŻYCIEM/PŁYTKI PROWADZĄCEJ (Rys. M) Przed włączeniem elektronarzędzia należy skontrolować osłonę zabezpieczającą przed zużyciem i płytkę prowadzącą pod kątem uszkodzeń. Jeśli obudowa przekładni zaczyna być widoczna, osłonę zabezpieczającą przed zużyciem należy wymienić na nową. UWAGA: Jeśli osłona zabezpieczająca przed zużyciem nie zostanie wymieniona, gdy obudowa przekładni zacznie być widoczna, obudowa przekładni może ulec poważnemu uszkodzeniu.

1. Wyłączyć silnik i wyjąć akumulator.

2. Założyć rękawice ochronne. Obrócić ostrze na tyle,

aby odsłonić dwie śruby.

3. Kluczem wielofunkcyjnym odkręcić i zdjąć dwie śruby.

UWAGA: Jeżeli trzeba tylko wymienić płytkę prowadzącą, odkręcić i zdjąć tylko śrubę 1.

4. Wymienić zdeformowaną lub zużytą osłonę

zabezpieczającą przed zużyciem/płytkę prowadzącą.

5. Założyć nową osłonę zabezpieczającą przed

zużyciem i płytkę prowadzącą na obudowę przekładni i dokręcić je dwiema śrubami. Rys. M opis części patrz poniżej: M-1 Śruba 1 M-4 Osłona zabezpieczająca przeciw zużywaniu się M-2 Płytka prowadząca M-5 Otwory montażowe M-3 Śruba 2 M-6 Obudowa przekładni

ZDEJMOWANIE PŁYTKI PROWADZĄCEJ

Jeśli użytkownik nie ma doświadczenia z tego typu końcówką wyrównującą lub jeśli zdaniem użytkownika płytka prowadząca przeszkadza w używaniu narzędzia, płytkę można zdemontować.

1. Poluzować i zdjąć śrubę 1.

2. Zdjąć płytkę prowadzącą.

3. Włożyć z powrotem i dokręcić śrubę 1.

SMAROWANIE PRZEKŁADNI TRANSMISYJNEJ

Przekładnia transmisyjna wymaga okresowego smarowania smarem do przekładni. Co 50 godzin pracy, należy kontrolować stan smaru w obudowie przekładni: w tym celu należy śrubę uszczelniającą z boku obudowy. Jeśli po bokach przekładni nie widać w ogól smaru, należy wykonać kroki podane poniżej w celu napełnienia obudowy smarem do 3/4 pojemności. Przekładni transmisyjnej nie należy całkowicie napełniać.

1. Ustawić końcówkę pionowo tak, aby śruba

uszczelniająca była skierowana do góry (Rys. N).

2. Kluczem wielofunkcyjnym odkręcić i zdjąć śrubę

uszczelniającą. Użyć strzykawki olejowej (do dokupienia osobno), aby wstrzyknąć odrobinę smaru w otwór na śrubę; nie należy przekraczać 3/4 pojemności.

3. Po wstrzyknięciu smaru dokręcić śrubę

◾ Wyjąć akumulator z końcówki. ◾ Przed schowaniem narzędzie należy dokładnie wyczyścić. ◾ Jeśli końcówka wyrównująca ma być wyjęta z głowicy uniwersalnej i przechowywana osobno, należy założyć zaślepkę na wałek końcówki, aby nie dopuścić do zbierania się na łączówce brudu. ◾ Urządzenie należy przechowywać w suchym i dobrze wentylowanym miejscu niedostępnym dla dzieci: albo pod kluczem, albo wystarczająco wysoko. Urządzenia nie należy używać na nawozach lub w ich pobliżu, to samo dotyczy podłoży zanieczyszczonych benzyną i substancjami chemicznymi. Ochrona środowiska Urządzeń elektrycznych, zużytych akumulatorów i ładowarki nie należy wyrzucać do zwykłych zmieszanych śmieci domowych! Produkt należy oddać do zbiórki selektywnej w autoryzowanym punkcie recyklingu. Maszyny elektryczne należy oddawać do przyjaznych dla środowiska zakładów recyklingu.KOŃCÓWKA DO WYRÓWNYWANIA BRZEGÓW — EA0800 140

Silnik nie zapala. ◾ Akumulator nie jest podłączony do głowicy. ◾ Włożyć akumulator do głowicy. ◾ Głowica uniwersalna i akumulator nie kontaktują. ◾ Wyjąć akumulator, sprawdzić styki i założyć akumulator z powrotem aż do oporu. ◾ Akumulator jest rozładowany. ◾ Naładować akumulator jedną z ładowarek EGO podanych w niniejszym podręczniku. ◾ Przycisk odblokowująca i przełącznik spustowy nie zostały wciśnięte jednocześnie. ◾ Aby włączyć podkaszarkę, należy wcisnąć i przytrzymać przycisk odblokowującą, a następnie nacisnąć przełącznik spustowy.Głowica uniwersalna zatrzymuje się w czasie pracy. ◾ Silnik jest przeciążony. ◾ Gdy tylko obciążenie zostanie usunięte, silnik wznowi pracę. Do pracy ciągłej należy zmniejszyć obciążenie głowicy uniwersalnej. ◾ Akumulator lub głowica są zbyt gorące. ◾ Należy pozwolić, aby akumulator lub głowica ostygły do temperatury poniżej 67°C. ◾ Akumulator jest odłączony od narzędzia. ◾ Ponownie założyć akumulator. ◾ Akumulator jest rozładowany. ◾ Naładować akumulator jedną z ładowarek EGO podanych w niniejszym podręczniku.Nierówna krawędź ◾ Trawa lub ziemia są zbyt mokre. ◾ Unikać wyrównywania krawędzi w mokrej ziemi lub mokrej trawie. ◾ Zapchana osłona ostrza. ◾ Wyłączyć silnik, wyjąć akumulator i usunąć zanieczyszczenia z osłony ostrza. GWARANCJA

POLITYKA GWARANCYJNA EGO

W celu zapoznania się z wszystkimi warunkami polityki gwarancyjnej EGO prosimy odwiedzić stronę egopowerplus.eu.NÁSTAVEC PRO OŘEZÁVAČ OKRAJŮ TRÁVNÍKŮ — EA0800 141
