Produkttype	Kantklippertilbehør for EGO 56V motorenhet
Merke	EGO
Modell	EA0800
Bladlengde	20 cm
Maksimal klippedybde	75 mm
Vekt	2,26 kg
Strømforsyning	Lithium-ion batteri 56V (ikke inkludert)
Brukstemperatur	-15°C til 40°C
Lagringstemperatur	-20°C til 70°C
Garantert lydeffektnivå	95 dB(A)
Lydtrykknivå (operatør)	79,8 til 84 dB(A) avhengig av motorenhet
Vibrasjon (fremre håndtak)	1,2 til 1,6 m/s² (K=1,5 m/s²)
Vibrasjon (bakre håndtak)	1,53 til 2,2 m/s² (K=1,5 m/s²)
Kompatible motorenheter	PH1400E, PH1420E, PHX1600
Styrehjul	Ja, dybderegulerbar
Ruskklaff	Ja, utskiftbar
Slitasjebeskyttelsesføring	Ja, avtakbar
Innhold i esken	Kantklippertilbehør, sekskantnøkkel, multifunksjonsnøkkel, 2 splinter, bruksanvisning
Vedlikehold	Rengjøring etter bruk, smøring av gir hver 50. time
Garanti	Se egopowerplus.eu

Ofte stilte spørsmål - EA0800 EGO

Hvilke motorenheter er kompatible med EA0800-tilbehøret?

Kantklippertilbehøret EA0800 er designet for bruk med EGO 56V motorenheter PH1400E, PH1420E og PHX1600.

Hvordan justere klippedybden?

Stopp verktøyet og fjern batteriet. Løsne dybdejusteringsknappen, flytt styrehjulet opp for å redusere dybden eller ned for å øke den, og stram deretter knappen. Bladet må ikke trenge mer enn 5 mm ned i bakken.

Hvordan skifte klippeblad?

Stopp verktøyet, fjern batteriet og bruk hansker. Fjern splinten, stabiliser bladet med sekskantnøkkelen, løsne mutteren med klokken med multifunksjonsnøkkelen. Bytt blad og mutter, stram deretter mot klokken. Sett inn en ny splint.

Hvilken type batteri skal brukes?

Bruk utelukkende EGO 56V-batterier som er kompatible med motorenheten. Ikke lad batteriet i regn eller på et fuktig sted.

Hvordan rengjøre verktøyet etter bruk?

Fjern batteriet. Rengjør bladet og dekselet med en myk børste. Tørk overflatene med en fuktig klut og mild såpe. Ikke bruk løsemidler. Rengjør ventilasjonsåpningene med en børste.

Hva gjør jeg hvis motoren ikke starter?

Kontroller at batteriet er riktig satt inn og ladet. Forsikre deg om at utløserhendelen og avtrekkerbryteren trykkes inn samtidig. Hvis problemet vedvarer, se bruksanvisningen.

Hvordan oppbevare tilbehøret?

Fjern batteriet, rengjør det grundig og oppbevar det på et tørt, godt ventilert sted utilgjengelig for barn. Hvis det er tatt av motorenheten, monter endekapselen på akselen.

Når bør transmisjonsgirene smøres?

Omtrent hver 50. driftstime. Fjern tetningsskruen, injiser fett opptil 3/4 av kapasiteten, og skru den på igjen.

Kan jeg bruke verktøyet på vått gress?

Det anbefales ikke å klippe vått gress eller våt jord da dette kan tette bladbeskyttelsen og gi ujevnt klipperesultat. Hvis dette skjer, stopp verktøyet, fjern batteriet og rengjør beskyttelsen.

Hvor finner jeg reservedeler?

Bruk utelukkende anbefalte EGO-reservedeler, som blad AEB0800. Kontakt en autorisert reparatør eller se egopowerplus.eu.

BRUKSANVISNING EA0800 EGO

Udtrykket "maskine" i advarslerne henviser til din netdrevne (med ledning) maskine eller batteridrevne (ledningsfri) maskine.

SIKKERHED PÅ ARBEJDSPLADSEN

■ Batteripakken skal fjernes fra apparatet, før det kasseres.

Vedligeholdelse og opbevaring

- Hold alle møtrikker, bolte og skruer stramme for at sikre, at apparatet kan betjenes sikkert.

ADVARSEL: For sikre både sikkerheten og påliteligheten, skal alle reparasjoner utføres av en kvalifisert servicetekniker.

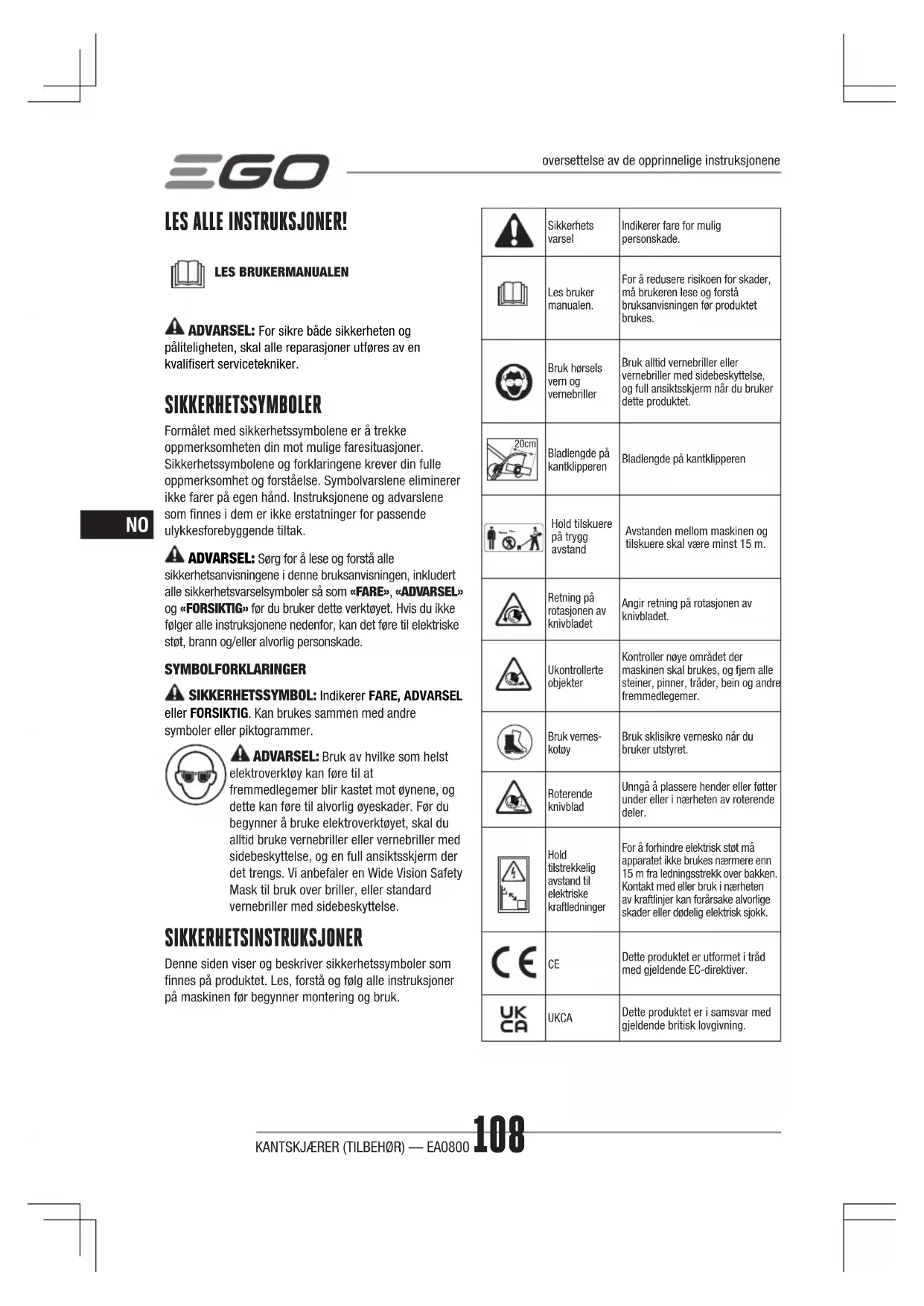

SIKKERHETSSYMBOLER

Formålet med sikkerhetssymbolene er å trekke oppmerksomheten din mot mulige faresituasjoner. Sikkerhetssymbolene og forklaringene krever din fulle oppmerksomhet og forståelse. Symbolvarslene eliminerer ikke farer på egen hånd. Instruksjonene og advarslene som finnes i dem er ikke erstatninger for passende ulykkesforebyggende tiltak.

ADVARSEL: Sørg for å lese og forstå alle sikkerhetsanvisningene i denne bruksanvisningen, inkludert alle sikkerhetsvarselsymboler så som «FARE», «ADVARSEL» og «FORSIKTIG» før du bruker dette verktøyet. Hvis du ikke følger alle instruksjonene nedenfor, kan det føre til elektriske støt, brann og/eller alvorlig personskade.

SYMBOLFORKLARINGER

⚠ SIKKERHETSSYMBOL: Indikerer FARE, ADVARSEL eller FORSIKTIG. Kan brukes sammen med andre symboler eller piktogrammer.

ADVARSEL: Bruk av hvilke som helst elektroverktøy kan føre til at fremmedlegemer blir kastet mot øynene, og dette kan føre til alvorlig øyeskader. Før du begynner å bruke elektroverktøyet, skal du alltid bruke vernebriller eller vernebriller med sidebeskyttelse, og en full ansiktsskjerm der det trengs. Vi anbefaler en Wide Vision Safety Mask til bruk over briller, eller standard vernebriller med sidebeskyttelse.

SIKKERHETSINSTRUKSJONER

Denne siden viser og beskriver sikkerhetssymboler som finnes på produktet. Les, forstå og følg alle instruksjoner på maskinen før begynner montering og bruk.

	Sikkerhets varsel	Indikerer fare for mulig personskade.
	Les bruker manualen.	For å redusere risikoen for skader, må brukeren lese og forstå bruksanvisningen før produktet brukes.
	Bruk hørsels vern og vernebriller	Bruk alltid vernebriller eller vernebriller med sidebeskyttelse, og full ansiktsskjerm når du bruker dette produktet.
	Bladlengde på kantklipperen	Bladlengde på kantklipperen
	Hold tilskuere på trygg avstand	Avstanden mellom maskinen og tilskuere skal være minst 15 m.
	Retning på rotasjonen av knivbladet	Angir retning på rotasjonen av knivbladet.
	Ukontrollerte objekter	Kontroller nøye området der maskinen skal brukes, og fjern alle steiner, pinner, tråder, bein og andre fremmedlegemer.
	Bruk vernes-kotøy	Bruk sklisikre vernesko når du bruker utstyret.
	Roterende knivblad	Unngå å plassere hender eller føtter under eller i nærheten av roterende deler.
	Hold tilstrekkelig avstand til elektriske kraftledninger	For å forhindre elektrisk støt må apparatet ikke brukes nærmere enn 15 m fra ledningsstrekk over bakken. Kontakt med eller bruk i nærheten av kraftlinjer kan forårsake alvorlige skader eller dødelig elektrisk sjokk.
	CE	Dette produktet er utformet i tråd med gjeldende EC-direktiver.
	UKCA	Dette produktet er i samsvar med gjeldende britisk lovgivning.
	WEEE	Elektrisk avfall må ikke kastes sammen med vanlig husholdningsavfall. Må avleveres på en godkjent gjenvinningsstasjon.
	Støy	Garantert lydeffektnivå. Støy i omgivelsene er i henhold til EUs direktiv.
V Volt Spenning
mm Millimeter Lengde eller størrelse
cm Centimeter Lengde eller størrelse
kg Kilogram Vekt
	Likestrøm Strømtype

GENERELLE MASKINSIKKERHETSADVARSLER

ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som følger med denne maskinen. Unnlatelse av å følge alle instruksjonene nedenfor kan føre til elektrisk støt, brann og/eller alvorlig skade.

LAGRE ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG REFERANSE.

Begrepet "maskin" i advarslene refererer til din nettdrevne (med ledning) maskin eller batteridrevne (trådløse) maskin.

- Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder inviterer til ulykker.

- Ikke bruk maskiner i eksplosive atmosfærer, for eksempel i nærvær av brennbare væsker, gasser eller støv. Maskiner lager gnister som kan antenne støv eller røyk.

- Hold barn og tilskuere unna mens du bruker en maskin. Distraksjoner kan føre til at du mister kontrollen.

ELEKTRISK SIKKERHET

■ Maskinpluggene må passe til stikkontakten. Modifiser aldri støpselet på noen måte. Ikke bruk noen adapterplugger med jordede (jordede) maskiner. Umodifiserte støpsler og matchende stikkontakter vil redusere risikoen for elektrisk støt.

■ Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet.

- Ikke bruk maskinen i regn eller under våte forhold. Vann som kommer inn i maskinen kan øke risikoen for elektrisk støt eller funksjonsfeil som kan føre til personskade.

- Ikke utsett ledningen for feil behandling. Bruk aldri ledningen til å bære, trekke eller koble fra maskinen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.

- Når du bruker en maskin utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en ledning egnet for utendørs bruk reduserer risikoen for elektrisk støt.

■ Hvis det er uunngåelig å bruke en maskin på et fuktig sted, bruk en jordfeilbryter (GFCI) beskyttet forsyning. Bruk av en GFCI reduserer risikoen for elektrisk støt.

PERSONLIG SIKKERHET

NO

- Vær på vakt, se hva du gjør og bruk sunn fornuft når du bruker en maskin. Ikke bruk en maskin mens du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av maskiner kan føre til alvorlig personskade.

■ Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern när omgivelsene krever det, reduserer risikoen for personskader.

- Forhindre utilsiktet start. Sørg for at bryteren er i av-posisjon før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer maskinen. Å bære maskiner med fingeren på bryteren eller energigivende maskiner som har bryteren på, inviterer til ulykker.

- Ikke overdriv. Hold riktig fotfeste og balanse til enhver tid. Dette gir bedre kontroll over maskinen i uventede situasjoner.

- Kle deg skikkelig. Ikke bruk løstsittende klær eller smykker. Hold här og klær på avstand fra bevegelige deler. Løse klær, smykker eller langt här kan sette seg fast i bevegelige deler.

■ Hvis det leveres enheter for tilkobling av støvavsug og oppsamlingsanlegg, sørg for at disse er tilkoblet og riktig brukt. Bruk av støvoppsamling kan redusere støvrelaterte farer.

三GO

Ikke la kjennskap oppnådd ved hyppig bruk av maskiner tillate deg å bli selvtilfreds og ignorere maskinsikkerhetsprinsipper. En uforsiktig handling kan forårsake alvorlig skade i løpet av en brøkdel av et sekund.

MASKINBRUK OG -VEDLIKEHOLD

- Ikke tving maskinen. Bruk riktig maskin for din applikasjon. Riktig maskin vil gjøre jobben bedre og sikrere med den hastigheten den ble designet for.

- Ikke bruk maskinen hvis bryteren ikke slår den av og på. Enhver maskin som ikke kan kontrolleres med bryteren er farlig og må repareres.

Koble støpselet fra strømkilden og/eller fjern batteripakken, hvis den kan tas av, fra maskinen før du foretar justeringer, skifter tilbehør eller oppbevarer maskiner. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte maskinen ved et uhell.

- Oppbevar inaktive maskiner utilgjengelig for barn og la ikke personer som ikke er kjent med maskinen eller disse instruksjonene bruke maskinen. Maskiner er farlige i hendene på utrente brukere.

- Vedlikeholde maskiner og tilbehør. Sjekk for feiljustering eller binding av bevegelige deler, brudd på deler og andre forhold som kan påvirke maskinens drift. Hvis den er skadet, få maskinen reparert før bruk. Mange ulykker er forårsaket av dårlig vedlikeholdte maskiner.

- Hold skjæremaskiner skarpe og rene. Riktig vedlikeholdte skjæremaskiner med skarpe skjærekanter har mindre sannsynlighet for å binde seg og er lettere å kontrollere.

- Bruk maskinen, tilbehør og maskinbits etc. i samsvar med disse instruksjonene, og ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av maskinen til andre operasjoner enn de tiltenkte kan føre til en farlig situasjon.

- Hold håndtak og gripeflater tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater tillater ikke sikker håndtering og kontroll av maskinen i uventede situasjoner.

BRUK OG VEDLIKEHOLD AV BATTERIMASKIN

- Lad kun med laderen spesifisert av produsenten. En lader som er egnet for én type batteripakke kan skape brannfare när den brukes med en annen batteripakke.

■ Bruk kun maskiner med spesifikt utpekte batteripakker. Bruk av andre batteripakker kan skape risiko for skader og brann.

Når batteriet ikke er i bruk skal det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikere, skruer eller andre små metallgjenstander som kan lage forbindelse fra én terminal til en annen. Kortslutning av batteripolene kan forårsake brannskader eller brann.

■ Under farlige forhold kan væske komme ut av batteriet. Unngå kontakt med denne. Hvis kontakt oppstår ved et uhell, skyll med vann. Får du væske i øynene, skal det i tillegg søkes medisinsk hjelp. Væske som blir slynget ut av batteriet, kan forårsake irritasjon eller brannsår.

- Ikke bruk en batteripakke eller maskin som er skadet eller modifisert. Skadde eller modifiserte batterier kan oppføre seg uforutsigbart og medføre brann, eksplosjon eller risiko for personskade.

- Ikke utsett en batteripakke eller maskin for brann eller høy temperatur. Eksponering for ild eller temperaturer over 130 °C kan forårsake eksplosjon.

- Følg alle ladeinstruksjoner og ikke lad batteripakken eller maskinen utenfor temperaturområdet spesifisert i instruksjonene. Feil lading eller ved temperaturer utenfor spesifisert område kan skade batteriet og øke risikoen for brann.

VIKTIGE SIKKERHETSINSTRUKSJONER

ADVARSEL: Når du bruker trimmere, må du alltid følge grunnleggende sikkerhetsregler for å redusere risikoen for brann, elektrisk støt og personskade, inkludert følgende:

LES N∅YE F∅R BRUK

⚠️ FARE: Ikke stol på verktøyets isolasjon mot elektrisk sjokk. For å redusere risikoen for elektriske støt, skal maskinen aldri brukes i nærheten av ledninger eller kabler (strøm, osv.) som kan være strømsatte.

⚠ FORSIKTIG: Bruk egnet personlig hørselsvern under bruk. Under visse forhold til og brukslengder, kan støy fra dette produktet bidra til hørselstap.

Trening

■ Les instruksene nøye. Vær fortrolig med betjeningsinstrumentene og riktig bruk av maskinen.

■ La aldri folk som ikke er kjent med disse instruksjonene, eller barn, bruke maskinen. Lokale regelverk kan ha krav til aldersgrense for operatøren.

■ Unngå bruk av kantskjæreren mens det er personer og særlig barn eller kjæledyr i nærheten.

■ Husk at operatøren er ansvarlig for skade som skjer andre folk eller gjenstander.

Forberedelse

■ Under skjæringen skal du alltid bruke vernebriller og hørselsvern, solid fottøy og lange bukser.
- Kontroller nøye området der maskinen skal brukes, og fjern alle steiner, pinner, tråder, bein og andre fremmedlegemer.
Før bruk må du alltid sjekke at knivblad, skruer og skjæretilbehør ikke er slitt eller ødelagt. Bytt ut alle slitte og ødelagte knivblad og skruer samtidig for å få en jevn funksjon.

Drift

■ Bruk skjæreren bare i dagslys eller med god kunstig belysning.
■ Sørg alltid for å ha godt fotfeste i hellende terreng.
■ Bare gå, ikke løp.
■ Vær ekstremt forsiktig når du rygger eller trekker produktet mot deg.
■ Pass på at knivbladet har stoppet før du krysser områder som ikke er gress, og når du frakter kantskjæreren til ulike steder.
■ Kantskjæreren må ikke brukes dersom bladvern er defekte, ikke finnes eller ikke er montert riktig.
■ De automatiske motorinnstillingene må ikke manipuleres, og motoren må ikke kjøres på for høy hastighet.

- Slå motorbryteren forsiktig på i henhold til instruksjoner, og hold føttene på god avstand fra knivbladet.

Ikke la den stå på skrå när du slår på motoren, med mindre kantskjæreren må vippes for å starte. I dette tilfellet, må du ikke vippe den mer enn absolutt nødvendig, og løft kun den delen som er adskilt fra brukeren.
■ Unngå å starte motoren dersom en tilskuer befinner seg foran knivbladet.
■ Unngå å plassere hender eller føtter under eller i nærheten av roterende deler.
■ Slå alltid av motoren og koble fra batteriet:

1) Før du fjerner en blokkering
2) Før du kontrollerer, rengjør eller arbeider med knivbladet
3) Når du har støtt på et fremmedlegeme Undersøk om det er skader på knivbladet, og utfør reparasjoner før du starter og bruker kantskjæreren igjen.
4) Hvis kantskjæreren begynner å vibrere på en unormal måte (sjekkes umiddelbart).

■ Stopp motoren hver gang du forlater kantskjæreren.
■ Ikke lad batteripakken i regn eller på våte steder.
■ Bruk kun med batteripakker og ladere som oppført i fig. A

■ Batteripakken må fjernes fra apparatet før det kasseres.
■ Batteriet skal avhendes på en sikker måte.
■ Ikke kast batteriet i ild. Cellene kan eksplodere. Sjekk de lokale forskriftene for avhending av batterier.
- Ikke åpne eller skad batteriet. Elektrolytter som avgis er etsende, og kan forårsake skade på øyne og hud. Kan være giftig ved svelging.
■ Vær forsiktig når du håndterer batterier, slik at du ikke kortslutter batteriet med ledende materialer så som ringer, armbånd og nøkler. Batteriet eller lederen kan bli overopphetet og forårsake brannskader.

- Batteriverktøy trenger ikke å være koblet til et strømuttak; derfor er de alltid klare til bruk. Vær oppmerksom på mulige farer, selv når verktøyet ikke er i drift. Vær forsiktig når du utfører vedlikehold eller service.

Ikke vask med hageslange; unngå å få vann i motoren og i elektriske kontakter.

NO

Vedlikehold og oppbevaring

■ Sørg for at alle mutrer, bolter og skruer er godt festet så produktet fungerer sikkert.
■ Skift ut slitte eller ødelagte deler.
- Ikke prøv å reparere verktøyet med mindre du har kompetanse til det.
■ Bruk bare reservedeler og tilbehør som anbefales av produsenten.
■ Koble verktøyet fra batteriet før du utfører vedlikehold og rengjøring.
■ Maskinen må etterses og vedlikeholdes regelmessig. Maskinen må repareres av et autorisert verksted.
- Når den ikke er i bruk, skal maskinen oppbevares utilgjengelig for barn.
■ Hvis situasjoner oppstår som ikke er dekket i denne håndboken, må du utvise forsiktighet og god dømmekraft. Kontakt EGOs servicesenter for å få hjelp.
■ Ta vare på disse instruksjonene. Slå gjerne opp i dem, og bruk dem som veiledning for andre som kan komme til å bruke verktøyet. Hvis du låner ut verktøyet til andre, må de også få tilgang til denne brukerveiledningen slik at feilbruk av produktet og eventuelle påfølgende skader kan unngås.

TA VARE PÅ DISSE INSTRUKSJONENE!

MERK: SE HÅNDBOKEN TIL VERKT∅YHODET FOR ANDRE OG MER SPESIFIKKE REGLER OM SIKKERHET.

SPESIFIKASJONER

Bladlengde 20 cm
Skjæredybde Opptil 75 mm
Vekt 2,26 kg
Driftstemperatur -15°C - 40°C
Lagringstemperatur -20°C - 70°C
Målt lydeffektnivå L_WA		92,4 dB(A)K=2,07 dB(A)(PH1400E)
		90,7 dB(A)K=1,46 dB(A)(PH1420E)
		90 dB(A)K=1,3 dB(A)(PHX1600)
Lydtrykknivå ved brukerens øre L_PA		79,8 dB(A)K=3 dB(A)(PH1400E)
		81,2 dB(A)K=3 dB(A)(PH1420E)
		84 dB(A)K=3 dB(A)(PHX1600)
Garantert lydeffektnivå L_WA (målt i henhold til 2000/14/EC)		95 dB(A)
Vibrasjon a_h	Fremre hjelpehåndtak	1,2 m/s2K=1,5 m/s2(PH1400E)
		1,95 m/s2K=1,5 m/s2(PH1420E)
		1,6 m/s2K=1,5 m/s2(PHX1600)
	Bakre håndtak	2,2 m/s2K=1,5 m/s2(PH1400E)
		1,66 m/s2K=1,5 m/s2(PH1420E)
		1,53 m/s2K=1,5 m/s2(PHX1600)

Parametrene over er testet og målt sammen med verktøyhodet PH1400E/PH1420E/PHX1600;

- Den deklarerte totale vibrasjonsverdien er målt i overensstemmelse med en standard testmetode, og kan brukes til å sammenligne ett verktøy med et annet; - Den deklarerte totale vibrasjonsverdien kan også brukes i en foreløpig vurdering av eksponering.

MERK: Vibrasjoner under faktisk bruk av elektroverktøyet kan variere fra den opplyste verdien der verktøyet brukes; For å beskytte brukeren, skal det brukes hansker og hørselsvern under de faktiske bruksforholdene.

PAKKELISTE

NAVN PÅ DEL MENGDE
Kantskjærer (tilbehør) 1
Unbraconøkkel 1
Flerbruksnøkkel 1
Låsekile 2
Bruksanvisning 1

Anbefalt knivblad

NAVN PÅ DEL MODELLNUMMER
Kantblad AEB0800

BESKRIVELSE

BLI KJENT MED KANTSKJÆREREN (Fig. A)

1. Endekapsel
2. Skaft til kantskjærer
3. Bladvern
4. Knivblad
5. Dybdereguleringsknott
6. Føringshjul
7. Unbraconøkkel
8. Flerbruksnøkkel
9. Dybdereguleringsknott
10. Smussklaff
11. Låsekile
12. Skrue til å låse fast føringsplaten
13. Føringsplate

-ENHET

ADVARSEL: Hvis noen av delene er skadet eller mangler, må du ikke bruke dette produktet før delene er skiftet ut. Bruk av dette produktet med skadede eller mangler deler kan føre til alvorlig personskade.

ADVARSEL: Ikke forsøk å modifisere dette produktet eller lage tilbehør som ikke er anbefalt for bruk med denne gresstrimmeren. Enhver slik endring eller modifisering er misbruk, og kan føre til farlige situasjoner og mulige alvorlige personskader

ADVARSEL: For å forhindre utilsiktet start som kan forårsake alvorlig personskade, må du alltid fjerne batteripakken fra maskinen når du monterer deler.

ADVARSEL: Bruk alltid hansker når du monterer eller bytter beskyttelse. Legg merke til hvor knivbladet er på bladvernet, og beskytt hendene dine så de ikke blir skadet.

ADVARSEL: Aldribruk maskinen uten at vernet er godt på plass. Vekten må alltid være på maskinen for å beskytte brukeren! Når bladvernet sitter fast, må du ikke forsøke å fjerne eller justere det. Hvis det trengs å byttes, må dette gjøres av en kvalifisert fagperson!

MONTERE KANTSKJÆREREN PÅ VERKT∅YHODET

Denne kantskjæreren er beregnet til å brukes med EGO 56 V verktøyhode med litium-ionbatteri med benevnelsen PH1400E/PH1420E/PHX1600.

Se avsnittet "MONTERE TILBEH∅R PÅ VERKT∅YHODET" i håndboken for PH1400E/PH1420E/PHX1600.

DRIFT

ADVARSEL: Ikke la fortrolighet med dette produktet gjøre deg uforsiktig. Husk at et uforsiktig tiendedel av et sekund er nok til å forårsake alvorlige skader.

ADVARSEL: Bruk alltid vernebriller med sidebeskyttelse. Sammen med hørselsvern. Unnlatelse av å gjøre dette kan resultere i at gjenstander som blir kastet kommer inn i øynene, og andre mulige og alvorlige skader.

BRUKSOMRÅDER

Du kan bruke dette produktet til de formålene som er oppført nedenfor:

■ Kantklipping og opprydning rundt gangveier, blomsterbed og liknende områder.

MERK: Verktøyet skal bare brukes til sitt foreskrevne formål. All annen bruk er feil.

Før hver bruk skal det sjekkes etter skadede/slitte deler

Sjekk støthodet, skjermen og det fremre hjelpehåndtaket, og bytt de delene som har sprekker, er vridd, bøyd eller skadet på noen måte.

ADVARSEL: For å unngå alvorlig personskade må batteripakken tas ut før service, rengjøring, bytte av tilbehør eller när du fjerner fremmedlegemer fra verktøyet.

BRUKE KANTSKJÆREREN MED VERKT∅YHODET

ADVARSEL: Kle deg riktig for å redusere risikoen for skader når du bruker dette verktøyet. Ikke bruk løstsittende klær eller smykker. Bruk vernebriller og øre-/hørselsvern. Bruk solide og lange bukser, støvler og hansker. Ikke bruk korte bukser eller sandaler, og ikke gå barbent. Bruk en ansiktsmaske eller støvmaske i støvete omgivelser.

ADVARSEL: Fjern alle hindringer og gjenstander fra arbeidsområdet.

For sikker og bedre drift bør remmen legges over skulderen. Juster skulderremmen så du får en behagelig arbeidsstilling.

Hold alltid kantskjæreren med høyre hånd på det bakre håndtaket og venstre hånd på det fremre hjelpehåndtaket. Hold et fast grep med begge hender når du bruker verktøyet. Kantskjæreren skal holdes i en behagelig stilling med det bakre håndtaket omtrent i hoftehøyde (Fig. B).

ADVARSEL: Skulderremmen er også en kjapp utløsermekanisme i farlige situasjoner. Når en nødssituasjon oppstår, ta apparatet av skulderen umiddelbart, uansett hvordan remmen er satt inn.

Kantskjæreren skal rengjøres hver gang den har vært brukt.

Se avsnittet VEDLIKEHOLD for rengjøringsinstrukser.

JUSTERE SKJÆREDYBDEN

1. Stopp motoren og ta ut batteripakken.
2. Løsne dybdereguleringsknotten ved å skru i retning pilen som markerer opplåst posisjon (Fig. C).
3. Flytt føringshjulet sammen med styreskinnen for dybderegulering; oppover for å øke skjæredybden og nedover for å minske den (Fig. D).

三GO

1. Reguler føringshjulet slik at knivbladet berører bakken eller bare går 5 mm ned i overflaten (Fig. E), før du fester den skikkelig.
2. Stå i vanlig arbeidsstilling og sjekk skjæredybden igjen og korriger hvis nødvendig.

STARTE/STOPPE VERKTÖYET

Se avsnittet "STARTE/STOPPE VERKT∅YHODET" i håndboken for PH1400E/PH1420E/PHX1600.

TIPS FOR BETJENING

• Hold og styr verktøyhodet slik at knivbladet står vertikalt. Bruk siktlinjen til å justere knivbladet så det er på linje med kanten av bedet (Fig. F).
  ■ Må bare betjenes i normal gåhastighet. Hvis knivblade synker ned i underlaget er du for rask, så ro ned farten!
  Gå alltid forover når du kutter og flytter kantskjæreren foran deg. Du skal ikke dra kantskjæreren mot deg.
  ■ Unngå å tvinge knivbladet ned i bakken. Lett kontakt mellom knivblad og kanten på gangveien eller fortauet er helt i orden, og vil ikke skade kantskjæreren.
  Du får best resultat när gresset er tørt. Unngå kantskjæring när jorda eller gresset er vått, hvis ikke kan bladvernet bli tilstoppet og gjøre kanten ujevn. Hvis bladvernet tilstoppes, stanser du motoren, tar ut batteripakken og fjerner rusk og rask fra bladvernet.

VEDLIKEHOLD

ADVARSEL: Før du etterser, rengjør eller vedlikeholder verktøyet, må du stoppe motoren, vente på at alle deler har stanset, og så ta ut batteripakken. Hvis du ikke følger disse instruksjonene, kan det resultere i alvorlig personskade eller skade på eiendeler.

ADVARSEL: Ved service skal det bare brukes originale reservedeler. Inspiser og vedlikehold maskinen regelmessig. For sikre både sikkerheten og påliteligheten, skal alle reparasjoner utføres av en kvalifisert servicetekniker.

Unngå å bruke løsemidler når plastdeler skal rengjøres. De fleste plasttyper kan ta skade av ulike typer løsemidler som er i salg, og kan dermed bli ødelagt. Bruk rene kluter for å fjerne skitt, støv, olje, fett, etc.

RENGJ∅RING AV ENHETEN

- Etter hver gangs bruk fjerner du rusk og rask, jordklumper eller gress fra knivbladet og bladvern med en myk børste. Tørk av kantskjærerens overflater med en ren klut, fuktet med mildt såpevann.

■ Bruk en liten pensel eller luftutslippet fra en liten støvsugerbørste til å holde luftventilene fri for hindringer på det bakre huset.

MERK: Ikke bruk sterke vaskemidler på plasthuset eller håndtaket. De kan bli skadet av visse aromatiske oljer, slik som furu og sitron.

BYTTING AV KNIVBLAD

ADVARSEL: Unngå å rette ut eller sveise et knivblad som er bøyd eller sprukket – da kan det brekke. Må byttes. Vi anbefaler at det bare erstattes med et EGO-knivblad. Se avsnittet "Anbefalt knivblad".

MERK: Bytt knivbladet dersom lengden ikke lenger er tilstrekkelig til å opprettholde den nødvendige avstanden til bakken og få nødvendig skjæredybde.

ADVARSEL: Beskytt alltid hendene med kraftige hansker eller ved å pakke inn knivbladet i filler eller annet materiale når du utfører vedlikehold på knivbladet.

Fjerne knivbladet

1. Stopp motoren og ta ut batteripakken.
2. Legg kantklipperen på ryggen slik at knivbladet vender opp.
3. Bruk vernehansker. Bruk en spiss tang (følger ikke med) for å fjerne låsekilen fra motorakselen (Fig. G).
4. Roter knivbladet så spalten i flensen er på linje med hullet i girkassen (Fig. G).

Se Fig. G under for beskrivelse av delene:

G-1 Låsekile

G-2 Indre flens

G-3 Girkasse

1. Sett unbraconøkkelen som følger med, inn i tilhørende hull for å stabilisere. Bruk den medfølgende flerbruksnøkkelen til å løsne mutteren i retning MED KLOKKEN (Fig. H).

2. Fjern mutter, ytre flens, knivblad og indre flens fra motorakselen (Fig. I). Etterse dem og bytt deler hvis de er slitt.

Se Fig. I under for beskrivelse av delene:

I-1 Motoraksel I-5 Blad
I-2 Indre flens I-6 Ytre flens
I-3 Spalte i indre flens I-7 Mutter
I-4 Utbuling på indre flens I-8 Låsekile

Montere knivbladet

1. Plasser indre flens på motorakselen med utbulingen vendt utover (Fig. I).
2. Monter det nye knivbladet på indre flens, og pass på at det blir festet ordentlig (Fig. J).
3. Monter ytre flens og mutter på akselen, og stram mutteren til midlertidig for hånd i retning MOT KLOKKEN.
4. Følg trinn 4 og 5 under "Fjerne knivbladet" for å stabilisere bladet og stramme mutteren ordentlig til i retning MOT KLOKKEN.
5. Sett inn en ny låsekile i hullet på motorakselen. Bøy de to beina i kilen i hver sin retning ved hjelp av en spiss tang (følger ikke med) (Fig. G).

BYTTE F∅RINGSHJUL

1. Stopp motoren og ta ut batteripakken.
2. Legg kantklipperen på ryggen slik at føringshjulet vender opp.
3. Løsne dybdereguleringsknotten i retning pilen som markerer opplåst posisjon, og ta den av.
4. Ta av fjærskive, underlagsskive 1, føringshjul, hylse og underlagsskive 2 fra skruepinnen (Fig. K). Etterse dem og bytt deler hvis de er slitt.
5. Sett først skruepinnen i styreskinnen for dybderegulering, og monter så underlagsskive 2, hylse og nytt hjul før du monterer underlagsskive 1, fjærskive og dybdereguleringsknott på skruepinnen i den rekkefølgen som er vist i Fig. K.

Se Fig. K under for beskrivelse av delene:

K-1	Dybd-ereg-uleri-ngsknott	K-5	Hylse
K-2	Fjærskive K-6 Underlagsskive	2
K-3	Underlagsskive 1 K-7 Skruepinne
K-4	Føringshjul K-8		Styreskinne for dybderegulering

MERK: Styrehjulet skal monteres med de flate rillene vendt innover (Fig. L).

Se Fig. L under for beskrivelse av delene:

L-1 Skruer L-3 Smussklaff
L-2 Flat rille L-4 Festebrett

1. Lås dybdereguleringsknotten.

BYTTE SMUSSKLAFFEN (Fig. L)

1. Stopp motoren og ta ut batteripakken.

2. Bruk den medfølgende unbraconøkkelen til å løsne de to skruene.

3. Fjern skruene, festebrettet og den slitte smussklaffen.

4. Erstattes med en ny smussklaff som läses med festebrettet og de to skruene.

ETTERSE OG BYTTE UT BESKYTTELSE/F∅RINGSPLATE (Fig. M)

Sjekk om det skulle være skader på beskyttelsen eller føringsplaten før du starter elektroverktøyet. Beskyttelsen må erstattes så snart girkassen blir synlig.

MERK: Girkassen kan bli svært ødelagt hvis du ikke bytter beskyttelsen så snart girkassen blir synlig.

1. Stopp motoren og ta ut batteripakken.
2. Bruk vernehansker. Roter knivbladet etter behov for å eksponere de to skruene.
3. Bruk den medfølgende unbraconøkkelen til å løsne og ta ut de to skruene.

MERK: Hvis du bare trenger å bytte føringsplaten, kan du løsne og fjerne bare skrue 1.

1. Erstatt den deformerte eller slitte slitasjebeskyttelsen/føringsplaten.
2. Sett den nye slitasjebeskyttelsen og føringsplaten på girkassen og lås dem fast med de to skruene.

Se Fig. M under for beskrivelse av delene:

M-1	Skrue 1	M-4	Sitasjebeskyttelse
M-2	Føringsplate	M-5	Monteringshull
M-3	Skrue 2	M-6	Girkasse

FJERNE F∅RINGSPLATEN

Hvis du er godt kjent med denne typen kantskjærer eller synes føringsplaten er til hinder när du skal bruke verktøyet, kan du ta den av.

1. Løsne og ta ut skrue 1.
2. Fjern føringsplaten.
3. Sett skrue 1 på igjen og stram den.

SM∅RING AV GIRDREVET

Girdrevet i girkassen må smøres med jevne mellomrom med girolje. Sjekk nivået på oljen i girkassen ca. hver 50. driftstime ved å ta av forseglingsskruen på siden av kassen.

Hvis du ikke ser noe olje langs sidene av giret, følger du trinnene under for å fylle girolje til 3/4 av kapasiteten.

Girdrevet må ikke fylles helt opp.

三GO

1. Plasser kantklipperen i stående stilling slik at forseglingsskruen vender opp (Fig. N).
2. Bruk den medfølgende flerbruksnøkkelen til å løsne og fjerne forseglingsskruen. Bruk en oljesprøyte (følger ikke med) til å sprøyte inn olje i skruehullet; ikke fyll opp mer enn 3/4.
3. Stram til forseglingsskruen när du er ferdig.

LAGRING AV ENHETEN

■ Fjern batteripakken fra kantskjæreren.
■ Rengjør verktøyet grundig før lagring.
■ Hvis kantskjæreren tas av verktøyhodet og oppbevares separat, bør du sette endekapselen på tilbehøret for å unngå at det kommer skitt og rusk inn i koplingsstykket.
- Lagre enheten tørt og godt ventilert, låst inne eller høyt oppe, og utilgjengelig for barn. Ikke oppbevar enheten på eller nær gjødsel, bensin eller andre kjemikalier.

Beskytt miljøet

Ikke kast elektrisk utstyr, brukt batteri og lader i husholdningsavfallet! Ta dette produktet til en autorisert gjenvinner og gjør det tilgjengelig for separat innsamling. Elektriske maskiner må returneres til et miljøvennlig gjenvinningsanlegg.

FEILSÖKING

PROBLEM	ÅRSAK L∅SNING
Motoren starter ikke.	Batteripakken er ikke satt inn i verktøyhodet.Ingen elektrisk kontakt mellom verktøyhodet og batteripakken.Batteripakken er tom.Knapp og utløseren ble ikke trykket inn samtidig.	Fest batteripakken til verktøyhodet.Fjern batteriet, sjekk kontakter og installer batteripakken igjen. Forsikre deg om at det låses på plass.Lad batteripakken med EGO-ladere som står oppført i denne håndboken.Trykk ned låseknappen og hold den nede i denne posisjonen. Trykk på utløseren for å slå på verktøyhodet.
Verktøyhodet stopper å gå under bruk.	Motoren er overbelastet.Batteripakken eller verktøyhodet er for opphetet.Batteripakken er frakoblet verktøyet.Batteripakken er utladet.	Motoren vil fungere igjen når lasten er fjernet. For kontinuerlig drift bør du minske belastningen på verktøyhodet.La batteripakken eller verktøyhodet kjøle seg ned til temperaturen kommer under 67°C.Installer batteripakken på nytt.Lad batteripakken med EGO-ladere som står oppført i denne håndboken.
Ujevn kant	Gress- eller jordkanten er for våt.Bladvernet er tilstoppet.	Unngå kantskjæring når jorda eller gresset er vått.Stopp motoren, ta ut batteripakken og fjern rusk og rask fra bladvernet.

GARANTI

EGOs GARANTIREGLER

Besøk nettsiden egopowerplus.eu for å se fullstendige vilkår og betingelser for EGO-garantireglene.

ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ!
