| Ürün tipi | EGO 56V motor bloğu için çim kenar kesme aparatı |
| Marka | EGO |
| Model | EA0800 |
| Bıçak uzunluğu | 20 cm |
| Maksimum kesme derinliği | 75 mm |
| Ağırlık | 2,26 kg |
| Güç kaynağı | Lityum-iyon 56V pil (dahil değildir) |
| Kullanım sıcaklığı | -15°C ila 40°C |
| Depolama sıcaklığı | -20°C ila 70°C |
| Garanti edilen ses gücü seviyesi | 95 dB(A) |
| Ses basıncı seviyesi (kullanıcı) | Motor bloğuna bağlı olarak 79,8 ila 84 dB(A) |
| Titreşim (ön tutamak) | 1,2 ila 1,6 m/s² (K=1,5 m/s²) |
| Titreşim (arka tutamak) | 1,53 ila 2,2 m/s² (K=1,5 m/s²) |
| Uyumlu motor blokları | PH1400E, PH1420E, PHX1600 |
| Kılavuz tekerlek | Evet, derinlik ayarlanabilir |
| Enkaz kapağı | Evet, değiştirilebilir |
| Aşınma önleyici zincir kılavuzu | Evet, çıkarılabilir |
| Koli içeriği | Çim kenar kesme aparatı, altıgen anahtar, çok fonksiyonlu anahtar, 2 adet pim, kullanım kılavuzu |
| Bakım | Kullanımdan sonra temizlik, her 50 saatte bir dişlilerin yağlanması |
| Garanti | egopowerplus.eu adresine bakın |
Sık sorulan sorular - EA0800 EGO
Kullanıcıların soruları hakkında EA0800 EGO
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Çok amaçlı aletler PDF formatında ücretsiz! Kılavuzunuzu bulun EA0800 - EGO ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. EA0800 markasının EGO.

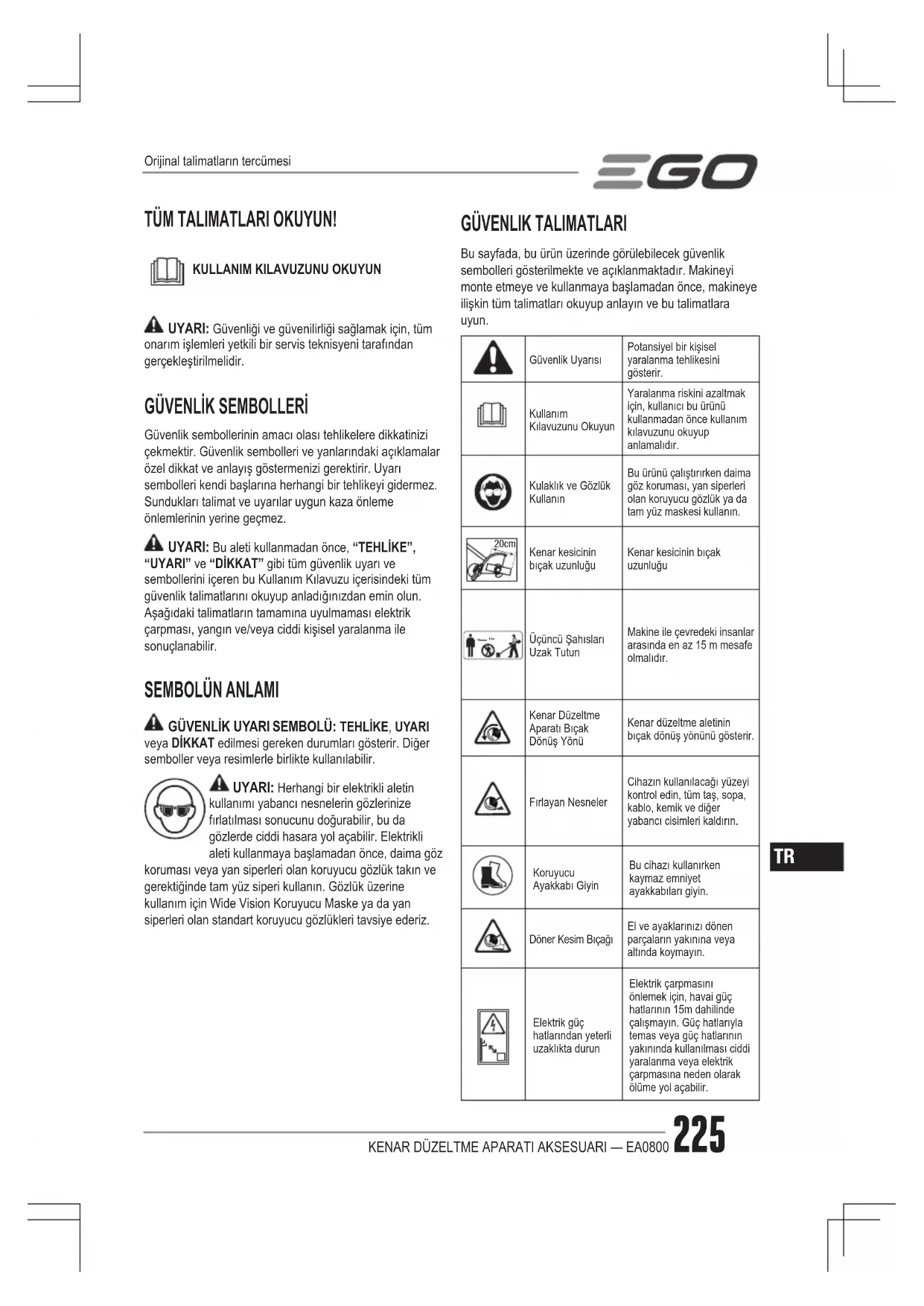

KULLANIM KILAVUZU EA0800 EGO
⚠️ UYARI: Güvenliği ve güvenilirliği sağlamak için, tüm onarım işlemleri yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir.
GÜVENLİK SEMBOLLERİ
Güvenlik sembollerinin amacı olası tehlikelere dikkatinizi çekmektir. Güvenlik sembolleri ve yanlarındaki açıklamalar özel dikkat ve anlayış göstermenizi gerektirir. Uyarı sembolleri kendi başlarına herhangi bir tehlikeyi gidermez. Sundukları talimat ve uyarılar uygun kaza önleme önlemlerinin yerine geçmez.
⚠️ UYARI: Bu aleti kullanmadan önce, “TEHLİKE”, “UYARI” ve “DİKKAT” gibi tüm güvenlik uyarı ve sembollerini içeren bu Kullanım Kılavuzu içerisindeki tüm güvenlik talimatlarını okuyup anladığınızdan emin olun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi kişisel yaralanma ile sonuçlanabilir.
SEMBOLÜN ANLAMI
GÜVENLİK UYARI SEMBOLÜ: TEHLİKE, UYARI veya DİKKAT edilmesi gereken durumları gösterir. Diğer semboller veya resimlerle birlikte kullanılabilir.
⚠ UYARI: Herhangi bir elektrikli aletin kullanımı yabancı nesnelerin gözlerinize fırlatılması sonucunu doğurabilir, bu da gözlerde ciddi hasara yol açabilir. Elektrikli aleti kullanmaya başlamadan önce, daima göz
koruması veya yan siperleri olan koruyucu gözlük takın ve gerektiğiinde tam yüz siperi kullanın. Gözlük üzerine kullanım için Wide Vision Koruyucu Maske ya da yan siperleri olan standart koruyucu gözlükleri tavsiye ederiz.
GÜVENLIK TALIMATLARI
Bu sayfada, bu ürün üzerinde görülebilecek güvenlik sembolleri gösterilmekte ve açıklanmaktadır. Makineyi monte etmeye ve kullanmaya başlamadan önce, makineye ilişkin tüm talimatları okuyup anlayın ve bu talimatlara uyun.
 | Güvenlik Uyarısı | Potansiyel bir kişisel yaralanma tehlikesini gösterir. |
 | Kullanım Kılavuzunu Okuyun | Yaralanma riskini azaltmak için, kullanıcı bu ürünü kullanmadan önce kullanım kılavuzunu okuyup anlamalıdır. |
 | Kulaklık ve Gözlük Kullanın | Bu ürünü çalıştırırken daima göz koruması, yan siperleri olan koruyucu gözlük ya da tam yüz maskesi kullanın. |
 | Kenar kesicinin bıçak uzunluğu | Kenar kesicinin bıçak uzunluğu |
 | Üçüncü Şahısları Uzak Tutun | Makine ile çevredeki insanlar arasında en az 15 m mesafe olmalıdır. |
 | Kenar Düzeltme Aparatı Bıçak Dönüş Yönü | Kenar düzeltme aletinin bıçak dönüş yönünü gösterir. |
 | Fırlayan Nesneler | Cihazın kullanılacağı yüzeyi kontrol edin, tüm taş, sopa, kablo, kemik ve diğer yabancı cisimleri kaldırın. |
 | Koruyucu Ayakkabı Giyin | Bu cihazı kullanırken kaymaz emniyet ayakkabıları giyin. |
 | Döner Kesim Bıçağı | El ve ayaklarını zı dönen parçaların yakınına veya altında koymayın. |
 | Elektrik güç hatlarından yeterli uzaklıkta durun | Elektrik çarpmasını önlemek için, havai güç hatlarının 15m dahilinde çalışmayın. Güç hatlarıyla temas veya güç hatlarının yakınında kullanılması ciddi yaralanma veya elektrik çarpmasına neden olarak ölüme yol açabilir. |
| CE | CE | Bu ürün geçerli AB direktiflerine uygundur. |
 | UKCA | Bu ürün, yürürlükteki Birleşik Krallık yasalarına uygundur. |
 | WEEE | Atık elektrikli ürünler, evsel atıklar ile birlikte imha edilmemelidir. Yetkili bir geri dönüşüm merkezine götürün. |
 | Gürültü | Garanti edilen ses gücü seviyesi. Avrupa Birliği Direktifi'ne göre çevre ses emisyonu. |
| V | Volt Voltaj | |
| mm | Milimetre Uzunluk veya boyut | |
| cm | Santimetre Uzunluk veya boyut | |
| kg | Kilogram Ağırlık | |
| ... | Doğru Akım Akım türü ve özelliği | |
MAKINE IÇIN GENEL GÜVENLIK UYARILARI
⚠️ UYARI: Bu makine ile birlikte verilen tüm güvenlik uyarlarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.
Tüm uyari ve talimatlari gelecekte başvuru amaciyla muhafaza edin.
uyarılarda geçen “makine” terimi, elektrikle çalışan (kablolu) veya akü ile çalışan (kablosuz) makinenizi ifade eder.
ÇALIŞMA ALANI GÜVENLIĞI
- Çalışma alanını temiz tutun ve yeterli aydınlatma sağlayın. Karışık veya karanlık alanlar kazalara yol açar.
■ Makineleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın.
Makineler, tozlari veya dumanları tutuşturabilecek kıvılcımlar oluşturur.
■ Bir makineyi kullanırken çocukların ve etraftaki kişilerin makineden uzakta olduğundan emin olun.
Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.
ELEKTRIK GÜVENLIĞI
- Makine fişleri prize uygun olmalıdır. Fiş üzerinde asla değişiklik yapmayın. Topraklı (topraklamalı) makineler için herhangi bir adaptör fişi kullanmayın. Üzerinde değişiklik yapılmamış fişler ve uygun prizler elektrik çarpması riskini azaltır.
■ Boru, radyatör, fırınlı ocak ve buzdolabı gibi topraklanmış yüzeylerle temastan kaçının.
Topraklanmış yerlerle temas etmeniz halinde elektrik çarpması riski artar.
■ Makineyi yağmurda veya ıslak koşullarda çalıştırmayın. Makineye giren su, yaralanmaya neden olabilecek elektrik çarpması veya arıza riskini artırabilir.
- Kabloyu hatalı kullanmayın. Kabloyu asla makineyi taşımak, çekmek veya fişi prizden çıkarmak için kullanmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya birbirine dolaşmış kablolar elektrik çarpması riskini artırır.
- Bir makineyi açık havada kullanırken, uygun bir dış mekan uzatma kablosu kullanın. Dış mekan için uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
- Makinenin rutubetli bir ortamda kullanılması gerekirse kaçak akım rölesi (GFCI) bulunan bir şebeke kullanın. GFCI kullanmak elektrik çarpması riskini azaltır.
KIŞISEL GÜVENLIK
- Makineyi kullanırken daima dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Makineyi yorgunken ya da uyuşturucu, alkol ya da ilaç etkisi altındayken kullanmayın. Makineleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
- Kişisel koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymaz emniyet ayakkabıları, kask veya işitme koruması gibi koruyucu ekipman kullanılması yaralanmaları azaltır.
■ Yanlıslıkla çalıştırmaktan kaçının. Makinenin güç kaynağı ve/veya akü ile bağlantısını yapmadan, kaldırmadan veya taşımadan önce açma/kapatma düğmesinin kapalı olduğundan emin olun.
Parmağınız açma/kapatma düğmesinin üzerindeyken veya çalışır haldeyken makineleri taşımak kazalara davetiye çıkarır.
■ Makineye takılı herhangi bir alyan veya anahtar varsa makineyi çalıştırmadan önce bunları çıkarın.
Makinenin döner parçalarına takılı bir alyan veya anahtar yaralanmalara neden olabilir.
■ Dengesiz bir duruşla çalışma yapmayın. Çalışma süresince ayaklarını sağlam basın ve dengenizi koruyun. Bu sayede beklenmedik durumlarda makine daha iyi kontrol edilebilir.
■ Uygun bir şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçlarını ve elbiselerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir.
- Toz emme ve toplama araçlarının bağlantısı için sağlanan cihazlar varsa bunların takılı olduğundan ve düzgün bir biçimde kullanıldığından emin olun. Toz toplama araçlarının kullanımı tozdan kaynaklanabileceği tehlikeleri azaltabilir.
- Makineleri sık kullanarak edindiğiniz alışkanlık rahat olmanıza ve makinelerin güvenlik ilkelerini göz ardı etmenize neden olmamalıdır. Dikkatsız bir hareket, bir saniyeden daha kısa bir sürede ağır yaralanmalara neden olabilir.
MAKINE KULLANIMI VE BAKIMI
■ Makineyi zorlamayın. Uygulamanız için doğru makineyi kullanın. Doğru makine, tasarımına uygun değerlerde kullanıldığında daha iyi ve daha güvenli çalışır.
- Açma/kapatma düğmesi çalışmıyorsa makineyi kullanmayın. Açma/kapama düğmesi ile kontrol edilemeyen bir makine tehlikelidir ve onarılması gerekir.
■ Herhangi bir ayar işlemi, aksesuar değişimi veya makinenin depoya kaldırılması öncesinde fişi prizden çekin ve/veya eğer çıkarılabiliyorsa aküyü makineden çıkarın. Bu tür önleyici güvenlik tedbirleri, makinenin yanlışlıkla çalıştırılması riskini azaltır.
Kullanılmayan makineleri çocukların erişemeyeceği bir yerde saklayın ve makine veya bu talimatlar hakkında bilgi sahibi olmayan kişilerin makineyi çalıştırmasına izin vermeyin. Makineler eğitimsiz kullanıcıların elinde tehlikelidir.
- Makinelerin ve aksesuarların bakımını yapın. Hareketli parçaların kusursuz olarak işlev görüp görmediğini ve sıkışıp sıkışmadığını, parçaların hasarlı olup olmadığını ve makinenin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasar görmüşse kullanmadan önce makineyi tamir ettirin. Kazaların çoğu, makine bakımının yeterli şekilde yapılmamasından kaynaklanır.
- Kesici makineleri keskin ve temiz tutun. Keskin kesim kenarlarına sahip, bakımı düzgün yapılmış kesim makineleri daha az sorun çıkarır ve kontrolü kolaydır.
- Makineyi, aksesuarlarını ve makine uçlarını vb. çalışma şartlarını ve yapılacak işi dikkate alarak bu talimatlara uygun şekilde kullanın. Makinenin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlara neden olabilir.
- Tutma kollarını ve kavrama yüzeylerini kuru, temiz, benzin ve yağdan uzak tutun. Kaygan tutma kolları ve kavrama yüzeyleri, makinenin beklenmeyen durumlarda güvenli bir şekilde tutulmasına ve kontrol edilmesine izin vermez.
AKÜ ILE ÇALIŞAN MAKINE KULLANIMI VE BAKIMI
■ Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü türü için uygun olan şarj cihazı, başka bir akü ile kullanıldığında yangın riski oluşturabilir.
■ Makineleri sadece özel olarak tasarlanan akülerle birlikte kullanın. Başka akü türlerinin kullanımı yaralanma ve yangın tehlikesi oluşturabilir.
- Akünün kullanımda olmadığı durumlarda aküyü ataş, bozuk para, anahtar, çivi, vida veya akü kutupları arasında kısa devre yapabilecek diğer metal nesnelerden uzak tutun. Akü kutuplarının kısa devre yapılması yangın veya yanıklara neden olabilir.
Kötü şartlar altında aküden sıvı akışı olabilir; bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas edilirse etkilenen bölgeyi su ile yıkayın. Sıvı göze temas ederse ayrıca tıbbi yardım alın. Aküden akan sıvı tahriş veya yanıklara neden olabilir.
- Hasarlı veya üzerinde değişiklik yapılmış bir aküyü veya makineyi kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler yangın, patlama veya yaralanma riskine neden olacak şekilde beklenmeyen davranışlar gösterebilir.
- Aküyü veya makineyi ateşe veya aşırı sıcaklıklara maruz bırakmayın. Ateşe veya 130°C'nin üzerindeki sıcaklıklara maruz kalması patlamaya neden olabilir.
- Tüm şarj talimatlarına uyun ve aküyü veya makineyi talimatlarda belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Hatalı veya belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmek, aküye hasar verebilir ve yangın riskini artırır.
ÖNEMLİ GÜVENLİK TALİMATLARI
⚠️ UYARI: Misinalı çim biçme makinesini kullanırken, yangın, elektrik çarpması ve kişisel yaralanma riskini azaltmak için aşağıdaki daima olmak üzere temel güvenlik önlemlerine daima uyulmalıdır:
KULLANMADAN ÖNCE DİKKATLİCE OKUYUN GELECEKTE BAŞVURU AMACIYLA SAKLAYIN
TEHLIKE: Elektrik çarpmasına karşı aletin yalıtımına güvenmeyin. Elektrik çarpma riskini azaltmak için, makineyi asla akım taşıyabilecek kabloların (elektrik kablosu, vb.) yakınında kullanmayın.
三GO
⚠ DİKKAT: Cihazı kullanırken uygun kişisel kulak koruması kullanın. Bazı koşullar altında veya kimi kullanımlarda, bu üründen çıkan ses işitme kaybına yol açabilir.
Eğitim
- Talimatları dikkatle okuyun. Cihazın kumandalarını ve uygun kullanım şeklini öğrenin.
- Kullanım talimatları hakkında yeterli bilgiye sahip olmayan kişilerin cihazı kullanmasına asla izin vermeyin. Yerel yönetmelikler kullanıcı yaşına sınırlama getirebilir.
■ Yakınınızda başkaları, özellikle de çocuklar veya evcil hayvanlar varken asla kenarları düzeltmeyin.
■ Operatör veya kullanıcıının, diğer kişilerin veya eşyaların başına gelebilecek yaralanma veya hasarlardan sorumlu olduğunu unutmayın.
Hazırlık
■ Kenarları düzelitirken, her zaman gözlük ve kulaklık kullanın, iyi ayakkabılar ve uzun pantolonlar giyin.
■ Cihazın kullanılacağı yüzeyi kontrol edin, tüm taş, sopa, kablo, kemik ve diğer yabancı cisimleri kaldırın.
■ Kullanmadan önce bıçakların, biçak civatanın ve kesme modüllerinin aşınıp aşınmadıklarını veya hasar görüp görmediklerini görsel olarak kontrol edin. Dengeyi korumak için, aşınmış veya hasar görmüş bıçaklarla biçak civatalarını set olarak değiştirin.
Çalıştırma
■ Sadece gün ışığında veya iyi aydınlatılmış yerlerde kenar düzeltme işlemi yapın.
■ Eğimli alanlarda bastığınız yerlerin sağlam olduğundan emin olun.
■ Yürüyün, asla koşmayın.
■ Geriye giderken veya kenar düzeltme aparatını kendinize doğru çekerken çok dikkatlı olun.
- Çim dışındaki yüzeylerden geçirmeden önce ve kenarları kesilecek alana ve buradan başka bir bölgeye taşırken bıçağın tamamen durduğundan emin olun.
■ Kenar düzeltme aletini asla kusurlu, eksik veya yanlış takılmış muhafazalarla çalıştırmayın.
■ Motor kontrol ayarlarını değiştirmeyin veya motoru aşırı hızlı çalıştırmayın.
■ Motoru talimatlara uygun biçimde ve ayaklar bıçaktan/bıçaklardan yeteri kadar uzak olduğu halde dikkatle çalıştırın.
■ Başlatmak için kenar düzeltme aletinin eğilmesi gerekmedikçe açarken eğmeyin. Gerekli ise de kesinlikle gerekli olan miktardan daha fazla eğmeyin ve sadece operatörden uzak olan parçayı kaldırın.
■ Bıçağın/bıçakların önünde başka biri duruyorsa motoru çalıştırmayın.
■ El ve ayaklarını zı dönen parçaların yakınına veya altında koymayın.
■ Her zaman motoru kapatın ve aküyü çıkarın:
1) Tıkanıklıkları temizlemeden önce;
2) Kontrol etmeden, temizlemeden veya biçak(lar) üzerinde çalışmadan önce;
3) Yabancı bir cisme çarptıktan sonra: Biçağı/biçakları hasara karşı kontrol edin ve yeniden başlatmadan e kenar düzeltme aparatını çalıştırmadan önce tamir edin:
4) Kenar düzeltme aparatı anormal biçimde titremeye baslarsa (derhal kontrol edin).
■ Kenar düzeltme aparatını bırakacağını zaman motoru durdurun;
Pil paketini yağmurlu veya ıslak ortamlarda şari etmeyin.
■ Sadece şek. A'da listelenen pil paketi ve şarj cihazlarını kullanın.
Pil paketi atılmadan önce cihazdan çıkarılmalıdır.
■ Pil güvenli bir sekilde imha edilmelidir.
Pili ateşe atarak imha etmeyin. Pil hücreleri patlayabilir Muhtemel özel imha talimatları için yerel kanunları kontrol edin.
Pili açmayın veya tahrip etmeyin. Açığa çıkan elektrolit aşındırcıdır ve gözlerin veya cildin zarar görmesine neden olabilir. Yutulması halinde zehirli olabilir.
■ Yüzük, bilezik ve anahtar gibi malzemelerle pile kısa devre yaptırmamak için, pilleri tutarken dikkatli olun. Pil veya iletken asırı ısınabilir ve yanıklara neden olabilir.
Pille çalışan aletlerin elektrik prizine takılmalarına gerek yoktur; bu nedenle daima çalışır durumdadırlar. Alet kullanılmadığı zaman dahi oluşabilecek muhtemel tehlikelere karşı dikkatli olun. Bakım veya onarım işlemi yaparken dikkatli olun.
■ Hortumla yıkamayın; motor ve elektrik bağlantılarına su kaçırmamaya dikkat edin.
Bakım ve saklama
■ Cihazın güvenli koşullarda çalışması için tüm somun, civata ve vidaların sıkı olduğundan emin olun.
■ Aşınmış veya hasarlı parçaları değiştirin.
■ Bunu yapmak için yetkili olmadığıca makineyi tamir etmeye çalışmayın.
■ Sadece üreticinin tavsiye ettiği yedek parça ve aksesuarları kullanın.
■ Bakım veya temizlik işlerini yapmadan önce aküyü makineden çıkarın.
■ Makineyi düzenli olarak kontrol edin ve bakımını yapın. Makinenin sadece yetkili bir uzman tarafından tamir edilmesini sağlayın.
■ Kullanmadığınız zaman, makineyi çocukların ulaşamayacağı bir yerde saklayın.
■ Bu kılavuzda yer almayan durumlar meydana gelirse, dikkatli ve sağduyulu davranın. Yardım için EGO Servis Merkeziyle irtibata geçin.
■ Bu talimatları saklayın. Talimatlara sık sık müracaat ed ve bu aleti kullanacak diğer kişileri bilgilendirmek için kullanın. Bu aleti başka birine ödünç verirseniz, ürünün yanlış kullanılmasını ve olası yaralanmaları önlemek için bu talimatları da ürünle birlikte verin.
BU TALİMATLARI SAKLAYIN!
NOT: EK ÖZEL GÜVENLİK KURALLARI İÇİN ELEKTRİKLİ ALET KAFANIZIN KULLANIM KILAVUZUNA BAKIN.
TEKNİK ÖZELLİKLER
| Bıçak Uzunluğu | 20 cm |
| Kenar Düzeltme Derinliği 75 mm'ye kadar | |
| Ağırlık | 2,26 kg |
| Çalışma sıcaklığı | -15°C - 40°C |
| Depolama Sıcaklığı | -20°C - 70°C |
| Ölçülen ses güç düzeyi L_WA | 92,4 dB(A)K=2,07 dB(A)(PH1400E) |
| 90,7 dB(A)K=1,46 dB(A)(PH1420E) | |
| 90 dB(A)K=1,3 dB(A)(PHX1600) | |
| Operatör konumundaki ses güç düzeyi L_PA | 79,8 dB(A)K=3 dB(A)(PH1400E) | |
| 81,2 dB(A)K=3 dB(A)(PH1420E) | ||
| 84 dB(A)K=3 dB(A)(PHX1600) | ||
| Garanti edilen ses güç düzeyi L_WA (2000/14/EC uyarınca ölçülmüş) | 95 dB(A) | |
| inTitreşim a_h | Ön Tutma Sapi | 1,2 m/s ^2 K=1,5 m/s ^2 (PH1400E) |
| 1,95 m/s ^2 K=1,5 m/s ^2 (PH1420E) | ||
| 1,6 m/s ^2 K=1,5 m/s ^2 (PHX1600) | ||
| Arka Tutma Sapi | 2,2 m/s ^2 K=1,5 m/s ^2 (PH1400E) | |
| 1,66 m/s ^2 K=1,5 m/s ^2 (PH1420E) | ||
| 1,53 m/s ^2 K=1,5 m/s ^2 (PHX1600) | ||
■ Yukarıdaki parametreler, PH1400E/PH1420E/PHX1600 elektrikli alet başlığı takılı olarak test edilmiş ve ölçülmüştür;
Bildirilen toplam titreşim değeri standart test yöntemine uygun olarak ölçülmüştür ve bir cihazı diğer bir cihaz ile karşılaştırmak için kullanılabilir.
■ Bildirilen toplam titreşim değeri ayrıca ön maruz kalma değerlendirmesinde de kullanılabilir.
UYARI: Elektrikli aletin gerçek kullanımı sırasında meydana gelen titreşim emisyonu aletin kullanım şekline bağlı olarak bildirilen değerden farklı olabilir; Operatörü korumak için, kullanıcı gerçek kullanım koşullarında eldiven ve kulak koruması takmalıdır.
TR
AMBALAJ LISTESI
| PARÇA ADI MİKTAR | |
| Kenar Düzeltme Aparatı Aksesuarı | 1 |
| Alyen Anahtar | 1 |
| Çok Fonksiyonlu Alyen Anahtarı | 1 |
| Çatal Pim | 2 |
| Kullanma kılavuzu | 1 |
Tavsiye Edilen Biçak
| PARÇA ADI MODEL NUMARASI | |
| Kenar Düzeltme Bıçağı AEB0800 |
AÇIKLAMA
KENAR DÜZELTME ALETİNİZİ TANIYIN (Şek.A)
- Uç Kapağı
- Kenar Düzeltme Aparatının Şaftı
- Biçak Koruması
- Biçak
- Derinlik Ayarlama Düğmesi
- Kılavuz Tekerlek
- Alyen Anahtar
- Çok Fonksiyonlu Alyen Anahtarı
- Derinlik Ayarlama Kılavuz Çubuğu
- Kalıntı Klapesi
- Çatal Pim
-
Kılavuz Plakası
-
Kılavuz plakasını yerine sabitlemek için vida
MONTAJ
⚠️ UYARI: Hasarlı veya eksik parça varsa, bu parçalar değiştirilinceye kadar ürünü çalıştırmayın. Bu ürünün hasarlı veya eksik parçalar ile kullanılması ciddi kişisel yaralanmalara yol açabilir.
⚠️ UYARI: Bu ürün üzerinde değişiklik yapmaya veya bu misinalı çim biçme makinesi ile kullanılması önerilmeyen aksesuarlar oluşturmaya çalışmayın. Bu tür değişiklikler veya modifikasyonlar hatalı kullanımdır ve ciddi kişisel yaralanmalara neden olabilen tehlikeli bir duruma sebep olabilir.
⚠️ UYARI: Ciddi kişisel yaralanmalara neden olabilen yanlışlıkla çalışmayı önlemek için parçaları monte ederken aküyü mutlaka makineden çıkarın.
⚠️ UYARI: Siperi monte ederken veya değiştirirken daima eldiven takın. Siper üzerindeki bıçağa ve elinizin kesilmemesine dikkat edin.
⚠️ UYARI: Siper düzgün şekilde takılı değilken asla makineyi kullanmayın. Siper, kullanıcıyı korumak için daima makineye takılı durumda olmalıdır! Siper takılıyken, asla siperi çıkarmaya veya ayarlamaya çalışmayın, değiştirilmesi gerekirse, yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir!
ELEKTRİKLI ALET KAFASINA BİR KENAR DÜZELTME APARATI BAĞLAMA
Bu kenar düzeltme aparatı EGO 56V Lityum-iyon Elektrikli Alet Kafası PH1400E/PH1420E/PHX1600 ile kullanılmak üzere tasarlanmıştır.
Elektrikli alet kafası PH1400E/PH1420E/PHX1600'nin kullanım kılavuzunda yer alan "ELEKTRİKLI ALET KAFASINA BİR AKŞESUAR TAKMA" bölümüne bakın.
ÇALIŞTIRMA
⚠️ UYARI: Ürüne aşina olmanız sizi dikkatsiz yapmasın. İkinci dereceden bir dikkatsizliğin ciddi yaralanmalara neden olmak için yeterli olduğunu unutmayın.
⚠️ UYARI: Daima yan siperleri olan göz koruması kullanın. Kulak koruması ile birlikte kullanın. Böyle yapılmaması sonucu gözlerinize fırlayan nesneler ciddi kişisel yaralanmalara neden olabilir.
UYGULAMALAR
Bu ürünü aşağıda listelenen amaçlar için kullanabilirsiniz:
■ Yürüyüş yolları, bordürler, çiçek yatakları ve benzeri alanların etrafında kenar düzeltme.
DİKKAT: Alet sadece belirtilen amaç için kullanılmalıdır. Diğer kullanım şekilleri hatalı kullanım olarak kabul edilir.
Her kullanımdan önce hasarlı/aşınmış parça olup olmadığını kontrol edin.
Çarpma başlığını, koruyucuyu ve ön yardım kolunu kontrol edin ve çatlak, kıvrılmış, eğik veya hasarlı kesim parçalarını değiştirin.
⚠️ UYARI: Ciddi kişisel yaralanmaları önlemek için, aksesuarlara bakım veya onarım, temizlik, değişim yapmadan veya makineden malzeme çıkarmadan önce aküyü çıkarın.
ELEKTRİKLI ALET KAFASI İLE KENAR DÜZELTME APARATINI KULLANMA
⚠ UYARI: Bu cihazı kullanırken yaralanma riskini azaltmak için uygun şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Göz ve kulak/işitme koruması takın. Dayanıklı, uzun pantolon, eldiven ve bot giyin. Kısa pantolon, sandalet giymeyin veya çiplak ayakla çalışmayın. Çalışma ortamı tozluysa, yüz veya toz maskesi takın.
⚠️ UYARI: Çalışma alanındaki tüm engelleri ve katı nesneleri temizleyin.
Güvenli ve daha iyi çalışma için, omzunuza omuz askısını takın. Omuz askısını rahat bir çalışma konumuna ayarlayın.
Kenar düzeltme aparatını sağ elinizle arka tutma sapından ve sol elinizle ön yardım kolundan tutarak kullanın. Aleti kullanırken iki elinizle sağlam bir şekilde tutun. Kenar düzeltme aparatı kalça yüksekliğinde arka tutma kolu ile rahat bir pozisyonda tutulmalıdır (Şek. B).
⚠️ UYARI: Omuz askısı ayrıca tehlikeli durumlarda hızla çıkarılabilen bir mekanizmadır. Acil bir durumda, askı hangi şekilde takılı olursa olsun derhal omzunuzdan çıkarın.
Her kullanımın ardından, kenar düzeltme aparatını temizleyin
Temizleme talimatları için BAKIM bölümüne bakın.
KESME DERİNLIĞİNİ AYARLAMA
- Motoru durdurun ve aküyü çıkarın.
- Derinlik ayarlama düğmesini düzme üzerinde işaretlenmiş kilit açma okunun yönünde gevşetin (Şek. C).
- Kılavuz tekerleği derinlik ayar kılavuz çubuğu boyunca yukarı hareket ettirerek kesim derinliğini arttırın veya aşağı hareket ettirerek derinliği azaltın (Şek. D).
- Kılavuz tekerliği, bıçak sadece yere temas edecek veya toprak yüzeyini 5mm'den fazla yarmayacak şekilde ayarlayın ve daha sonra güvenli bir şekilde sıkın.
- Normal çalışma konumunda ayakta durarak, tekrar kesme derinliğini kontrol edin ve gerekirse düzeltin.
ALET BAŞLATMA/DURDURMA
Elektrikli alet kafası PH1400E/PH1420E/PHX1600'nin kullanım kılavuzundaki"ELEKTRİKLİ ALET KAFASINI DURDURMA/BAŞLATMA" bölümüne bakın.
ÇALIŞMA İPUÇLARI
- Elektrikli alet kafasını bıçak dik olacak şekilde tutun ve yönlendirin. Bıçağı yatak kenarı ile yukarı bakacak şekilde hizalamak için görüş hattını kullanın (Şek. F).
■ Normal yürüme hızının üstünde çalıştırmayın. Bıçak çamura saplanmaya başlarsa çok hızlı kenar düzeltme yapıyorsunuz demektir; hızınızı düşürün. - Keserken daima ileriye doğru yürüyün ve kenar düzeltme aletini de ileriye doğru hareket ettirin. Kenar düzeltme aletini kendinize doğru çekmeyin.
■ Biçağı toprağa doğru zorlamayın. Biçağın kaldırım kenarına, bordür, vb. yüzeylere hafifçe temas etmesi kabul edilebilir ve kenar düzeltme aletine zarar vermez.
En iyi sonuçlar çim kuru olduğunda elde edilir. Islak toprak veya ıslak çimli alanlarda veya bıçağın çamura batabileceği ve düz olmayan bir şekilde kesme ile sonuçlanabilecek yerlerde kenar düzeltme işlemi yapmaktan kaçının. Bıçak muhafazası tıkandığında, motoru durdurun, aküyü çıkarın ve bıçak muhafazasından kalıntıları temizleyin.
BAKIM
⚠️ UYARI: Ünitenin denetim, temizlik veya bakımından önce motoru durdurun ve tüm hareketli parçaların durmasını bekleyin, ardından aküyü çıkarın. Bu talimatlara uyulmaması ciddi kişisel yaralanmalar veya maddi hasara yol açabilir.
⚠ UYARI: Bakım ve onarım sırasında birebir aynı yedek parçaları kullanın. Diğer parçaların kullanılması tehlike oluşturabilir veya ürünün hasar görmesine neden olabilir. Güvenliği ve güvenilirliği sağlamak için, tüm onarım işlemleri yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir.
GENEL BAKIM
Plastik parçaları temizlerken çözücü maddeler kullanmaktan kaçının. Plastikler çeşitli ticari çözücü türlerinden kötü yönde etkilenmeye yatkındır ve kullanılmaları durumunda zarar görebilirler. Kir, toz, yağ, gres, vb. gidermek için temiz bez kullanımın.
CİHAZIN TEMİZLENMESİ
■ Her kullanımdan sonra, biçak ve muhafazanın üzerindeki kalıntıları, tıkanmış toprakları ya da çimleri yumuşak bir fırça ile temizleyin. Kenar düzeltme aparatının yüzeyini, yumuşak sabun solüsyonu ile nemlendirilmiş, temiz bir bezle silin.
- Arka gövdedeki hava deliklerinde bulunan tıkanıklığı temizlemek için küçük bir fırça veya elektrikli süpürgenin hava çıkışıını kullanın.
EGO
DİKKAT: Plastik gövde veya tutma kolu üzerinde güçlü deterjanlar kullanmayın. Çam ve limon gibi belirli aromatik yağlar bu yüzeylere zarar verebilir.
BIÇAĞI DEĞİŞTİRME
⚠️ UYARI: Bükülmüş ya da çatlamış bir bıçağı düzeltmeye veya kaynak yapmaya kalkışmayın, değiştirilmesi gerekir. Sadece EGO kenar düzeltme aparatı bıçağı ile değiştirilmesi tavsiye edilir, “Önerilen Bıçak” bölümüne bakın.
DİKKAT: Uzunluğu, gerekli zemin boşluğunu korumak ve istenen kesim derinliğini elde etmek için artık yeterli değilse bıçağı değiştirin.
⚠️ UYARI: Kenar düzeltme aparatının bıçağına bakım yaparken dayanıklı eldivenler takarak ve/veya bıçağın üstünü ve diğer malzemeleri sararak ellerinizi koruyun.
Biçağın çıkarılması
- Motoru durdurun ve aküyü çıkarın.
- Kenar kesme aparatını biçak yukarı bakacak şekilde yatırım.
- Koruyucu eldiven giyin. Motor şaftından çatal pimini çıkarmak için bir kargaburnu pense (dahil değildir) kullanın (Şek. G).
- Flanştaki yuvayı vites kutusundaki delik ile hizalamak için bıçağı döndürün (Şek. G).
Şek. G parça açıklaması aşağıdaki gibidir:
| G-1 Çatal Pim |
| G-2 İç Flanş |
| G-3 Dişli Kutusu |
-
Stabilizatör olarak hareket etmek için hizalanmış deliklere verilen alyen anahtarı yerleştirin. Verilen çok fonksiyonlu anahtarı somunu SAAT YÖNÜNDE gevşetmek için kullanın (Şek. H).
-
Somunu, dış flanşı, biçak ve motor şaftını iç flanştan çıkartın. Onları kontrol edin ve ancak aşınmışlarsa değiştirin.
Şek. I parça açıklaması aşağıdaki gibidir:
| I-1 Motor Safti I-5 Bıçak | ||
| I-2 İç Flanş I-6 Dış Flanş | ||
| I-3 İç Flanştaki Yuva I-7 Somun | ||
| I-4 İç Flanştaki Çıkıntı I-8 Çatal Pim |
Biçağın takılması
- Çıkıntı dışa dönük halde motor şaftına iç flanşı yerleştirin (Şek. I).
- Bıçağın yerine güvenli bir şekilde monte edildiğinden emin olarak, yeni bıçağı iç flanşa takın (Şek. J).
- Dış flanşı ve somunu şafta monte edin ve somunu elle SAAT YÖNÜNÜN TERSİNE döndürerek önceden sıkın.
- Bıçağı sabitlemek amacıyla somunu SAAT YÖNÜNÜN TERSİNE güvenli bir şekilde sıkmak için yukarıdaki "Bıçağı çıkarma" bölümündeki 4 ve 5 sayılı adımları takip edin.
- Motor şaftındaki deliğe verilen yeni çatal pimini takın. Kargaburnu pense (dahil değil) ile pimin iki ayağını zıt yönde bütün (Şek. G).
KILAVUZ TEKERLEĞI DEĞİŞTİRME
- Motoru durdurun ve aküyü çıkarın.
- Kenar kesme aparatını kılavuz tekerlek yukarı bakacak şekilde yatırım.
- Derinlik ayarlama düğmesini düzme üzerinde işaretlenmiş kilit açma okunun yönünde gevşetin ve çıkarın.
- Yaylı rondela, düz rondela 1, kılavuz tekerlek, burç ve düz rondela 2'yi vida uçlu saptan çıkarın (Şek. K). Onları kontrol edin ve ancak aşınmışlarsa değiştirin.
- Önce ilk derinlik ayarı kılavuz çubuğundan vida uçlu sapı monte edin, ardından düz rondela 2'yi, burcu ve yeni tekerleği takın, sonra düz rondela 1'i, yaylı rondelayı ve derinlik ayar düğmesini vida uçlu sapa Şek. K'da gösterilen sıra ile takın.
Şek. K parça açıklaması aşağıdaki gibidir:
| K-1 | Derinlik Ayarlama Düzmesi | K-5 Burç |
| K-2 | Yaylı Rondela K-6 Düz Rondela 2 | |
| K-3 | Düz Rondela 1 K-7 Vida Uçlu Sap | |
| K-4 | Kılavuz Tekerlek K-8 | |
DİKKAT: Kılavuz tekerlek düz çıkıntıları içeri bakacak şekilde monte edilmelidir (Şek. L).
Şek. L parça açıklaması aşağıdaki gibidir:
| L-1 Vidalar | L-3 | Kalıntı Klapesi |
| L-2 Düz Çıkıntı L-4 | Montaj Plakası | |
- Derinlik ayar düğmesini kilitleyin.
KALINTI FLAPESİNİN DEĞİŞTİRİLMESİ (Şek. L)
- Motoru durdurun ve aküyü çıkarın.
- İki vidayı gevşetmek için verilen alyen anahtarı kullanın.
- Vidaları, montaj plakasını ve aşınmış kalıntı klapesini çıkarın.
- Yeni bir kalıntı klapesi ile değiştirin ve montaj plakası ve ili vida ile yerine kilitleyin.
AŞINMAYA KARŞI KORUYUCU MUHAFAZA/KILAVUZ PLAKASINI KONTROL ETEDİLMESİ VE DEĞİŞTİRİLMESİ (Şek. M)
Elektrikli aleti çalıştırmaya başlamadan önce aşınmaya karşı koruyucu muhafaza ve kılavuz plakasını hasara karşı kontrol edin. Aşınma karşı koruyucu muhafaza dişli kutusu görünür hale geldiğinde en kısa sürede değiştirilmelidir.
DİKKAT: Dişli kutusu görünür görünmez aşınmaya karşı koruyucu muhafazayı en kısa sürede değiştirmezseniz dişli kutusu ciddi şekilde zarar görebilir.
- Motoru durdurun ve aküyü çıkarın.
- Koruyucu eldiven giyin. İki vidayı açığa çıkarmak için bıçağı gerektiği gibi döndürün.
- İki vidayı gevşetmek için verilen alyen anahtarı kullanarak çıkarın.
DİKKAT: Sadece kılavuz plakasını değiştirmeniz gerekirse, sadece vida 1'i gevşetin ve çıkarın.
-
Deforme olmuş ve aşınmış aşınmaya karşı koruyucu muhafızı/kılavuz plakasını değiştirin.
-
Yeni aşınmaya karşı koruyucu muhafazayı ve kılavuz plakasını dişli kutusuna takın ve iki vida ile onları kilitleyin.
Şek. M parça açıklaması aşağıdaki gibidir:
| M-1 Vida 1 M-4 | Aşınmaya Karşı Koruyucu Muhafız | |
| M-2 Kılavuz Plakası M-5 Monta | Delikleri | |
| M-3 Vida 2 M-6 Dişli Kutusu | ||
TRANSMİSYON DIŞLİLERİNİN YAĞLANMASI
Dişli kutusundaki transmisyon dişlileri periyodik olarak dişli gresi ile yağlanmalıdır. Dişli kutusunun gres seviyesini her 50 saatlik çalışmada bir kutunun yanındaki sızdırmazlık vidasını sökerek kontrol edin.
Dişli kenarlarında hiçbir gres görülemezse, aşağıdaki adımları takip ederek dişliyi 3/4 kapasitesi kadar gres ile yağlayın.
Transmisyon dişlilerini tamamen doldurmayın.
- Kenar düzeltme aletini sızdırmazlık vidası yukarı bakacak şekilde dik olarak yerleştirin (Şek. N).
- Verilen çok fonksiyonlu anahtarı somunu sızdırmazlık vidasını çıkarmak için kullanın. Vida deliğine biraz gres enjekte etmek için bir gres şırıngası (dahil değildir) kullanın; 3/4'lük kapasiteyi aşmayın.
- Enjeksiyondan sonra sızdırmazlık vidasını sıkın.
CİHAZIN SAKLANMASI
■ Kenar düzeltme aparatından aküyü çıkarın
■ Cihazı saklamadan önce tamamen temizleyin.
- Kenar düzeltme aparatı aksesuarı elektrikli alet kafasından çıkarılırsa ve ayrı olarak saklanırsa, uç kapağını aksesuar şaftına takarak kuplöre kir girmesini önleyin.
■ Cihazı çocukların ulaşamayacağı kuru, iyi havalandırılmış, kilitli ve yüksek bir yerde muhafaza edin. Gübre, benzin veya diğer kimyasal maddelerin yanında saklamayın.
Çevre koruması
Elektrikli cihazları, kullanılmış aküyü ve şarj cihazını evsel atıklarla bertaraf etmeyin! Bu ürünü yetkili bir geri dönüşüm merkezine götürün ve ayrı bir şekilde toplanmasını sağlayın. Elektrikli makineler çevreyle uyumlu bir geri dönüşüm tesisine iade edilmelidir.
TR
KILAVUZ PLAKANIN ÇIKARILMASI
Bu tür kenar düzeltme aparatı kullanımında deneyimliyseniz ya da kılavuz plakasının kenar düzeltme işleminize engel olduğunu düşünüyorsanız kılavuz plakasını çıkarabilirsiniz.
- Vida 1'i gevşetin ve çıkarın.
- Kılavuz plakasını sökün.
- Vida 1'i yerine takın ve sıkın.
SORUN GİDERME
| SORUN | NEDENİ ÇÖZÜM | |
| Motor başlatlamıyor. | Akü elektrikli alet kafasına takılı değil.Elektrikli alet kafası ve akü arasında elektrik teması yok.Pil paketi boş.Kilitleme düğme tetiğe aynı anda basılmıyor. | Aküyü elektrikli alet kafasına takın.Aküyü çıkarın, temas noktalarını kor edin ve yerine oturana kadar aküyü yeniden takın.Aküyü bu kılavuzda belirtilen EGO şarj cihazları ile şarj edin.Kilitleme düğme basılı tutun, ardında tetik düğmesine basarak makineyi çalıştırın. |
| Elektrikli alet kafası çalışma esnasında duruyor. | Motor aşırı yüklenmiş.Akü veya elektrikli alet kafası çok sıcak.Akü ile aletin bağlantısı kesilmiş.Akü boş. | Yük kaldırıldığında motor normale dönecektir. Sürekli çalışma için elektrikli alet kafasının yükünü azaltın.Akünün veya elektrikli alet kafasının 67°C'ın altına düşünceye kadar soğumasını bekleyin.Aküyü yeniden takın.Aküyü bu kılavuzda belirtilen EGO şarj cihazları ile şarj edin. |
| Düz olmayan kenar | Çim ve toprak kenarları çok ıslak.Bıçak muhafazası tıkanmış. | Islak toprak veya ıslak zeminde kenarları düzeltmekten kaçının.Motoru durdurun, aküyü çıkarın ve bıçak muhafazasındaki kalıntıları temizleyin. |
GARANTI
TR
EGO GARANTI POLITİKASI
EGO Garanti politikasına ilişkin tüm hüküm ve koşullar için, lütfen egopowerplus.eu adresindeki web sitemizi ziyaret edin.
LUGEGE KÕIKI JUHISEID!
| M-11 ıkıng M-4 ıkıng ıkıng | |||
| M-2 ıkıng ıkıng M-5 ıkıng | |||
| M-32 ıkıng M-6 ıkıng ıkıng |
