| Typ produktu | Príslušenstvo na kosenie okrajov pre motorový blok EGO 56V |
| Značka | EGO |
| Model | EA0800 |
| Dĺžka noža | 20 cm |
| Maximálna hĺbka rezu | 75 mm |
| Hmotnosť | 2,26 kg |
| Napájanie | Lítiovo-iónová batéria 56V (nie je súčasťou balenia) |
| Prevádzková teplota | -15°C až 40°C |
| Skladovacia teplota | -20°C až 70°C |
| Garantovaná hladina akustického výkonu | 95 dB(A) |
| Hladina akustického tlaku (operátor) | 79,8 až 84 dB(A) podľa motorového bloku |
| Vibrácie (predná rukoväť) | 1,2 až 1,6 m/s² (K=1,5 m/s²) |
| Vibrácie (zadná rukoväť) | 1,53 až 2,2 m/s² (K=1,5 m/s²) |
| Kompatibilné motorové bloky | PH1400E, PH1420E, PHX1600 |
| Vodiaca koleso | Áno, nastaviteľné do hĺbky |
| Klapka na odpad | Áno, vymeniteľná |
| Anti-otěrový vodiaci reťaz | Áno, odnímateľný |
| Obsah balenia | Príslušenstvo na kosenie okrajov, imbusový kľúč, multifunkčný kľúč, 2 závlačky, návod na použitie |
| Údržba | Čistenie po použití, mazanie prevodov každých 50 hodín |
| Záruka | Pozrite si egopowerplus.eu |
Často kladené otázky - EA0800 EGO
Otázky používateľov k EA0800 EGO
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Multifunkčné náradie vo formáte PDF zadarmo! Nájdite svoj návod EA0800 - EGO a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. EA0800 značky EGO.
NÁVOD NA OBSLUHU EA0800 EGO
⚠️ VAROVANIE: Pre zaistenie bezpečnosti a spoľahlivosti je nevyhnutné, aby všetky opravy a výmeny vykonával len kvalifikovaný servisný technik.

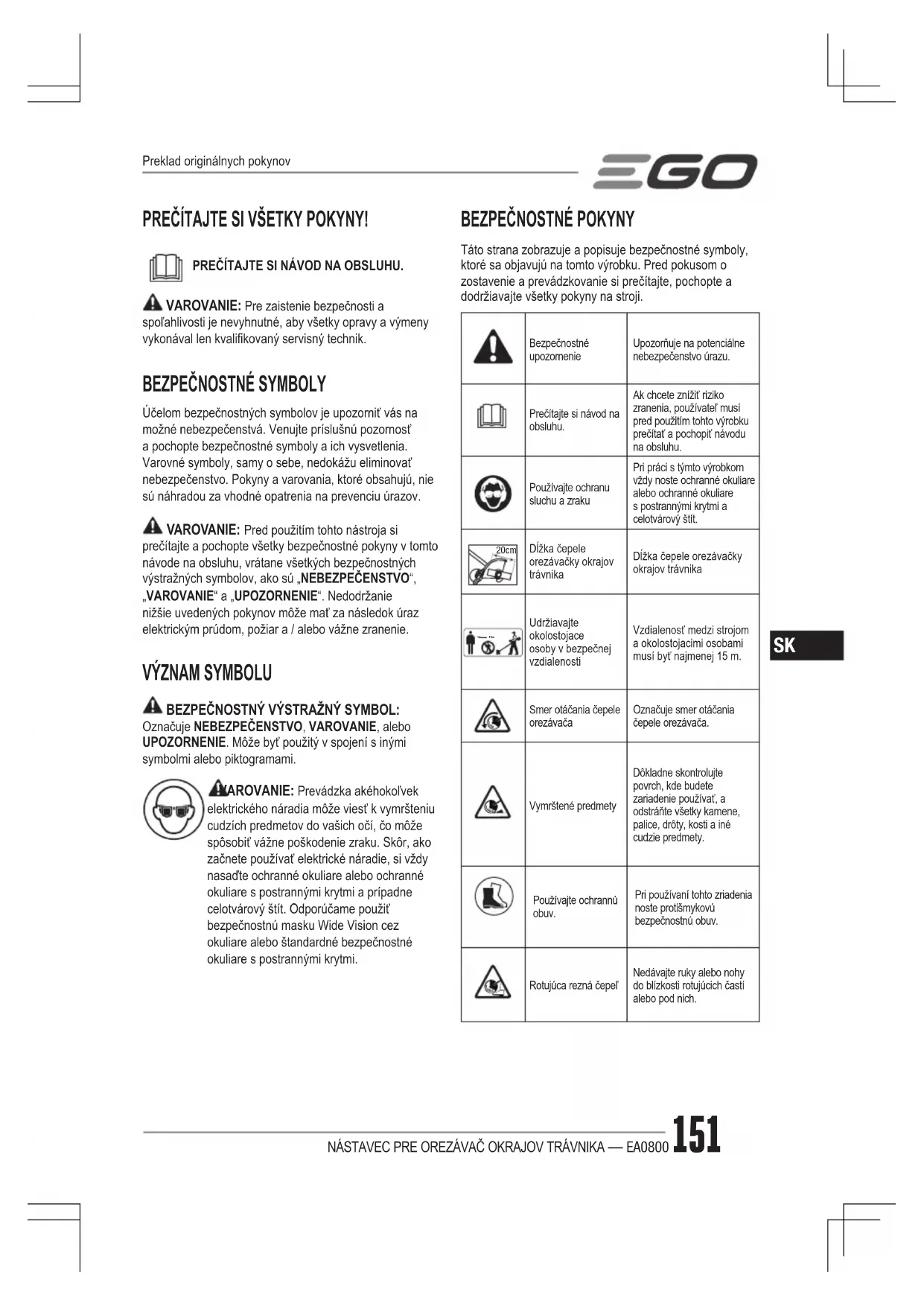

BEZPEČNOSTNÉ SYMBOLY
Účelom bezpečnostných symbolov je upozornit' vás na možné nebezpečenstvá. Venujte príslušnú pozornost' a pochopte bezpečnostné symboly a ich vysvetlenia. Varovné symboly, samy o sebe, nedokážu eliminovať nebezpečenstvo. Pokyny a varovania, ktoré obsahujú, nie sú náhradou za vhodné opatrenia na prevenciu úrazov.
⚠️ VAROVANIE: Pred použitím tohto nástroja si prečítajte a pochopte všetky bezpečnostné pokyny v tomto návode na obsluhu, vrátane všetkých bezpečnostných výstražných symbolov, ako sú „NEBEZPEČENSTVO“, „VAROVANIE“ a „UPOZORNENIE“. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a / alebo vážne zranenie.
VÝZNAM SYMBOLU
BEZPEČNOSTNÝ VÝSTRAŽNÝ SYMBOL: Označuje NEBEZPEČENSTVO, VAROVANIE, alebo UPOZORNENIE. Môže byť použitý v spojení s inými symbolmi alebo piktogramami.
AROVANIE: Prevádzka akéhokol'vek elektrického náradia môže viesť k vymršteniu cudzích predmetov do vašich očí, čo môže spôsobit vážne poškodenie zraku. Skôr, ako začnete používať elektrické náradie, si vždy nasadte ochranné okuliare alebo ochranné okuliare s postrannými krytmi a prípadne celotvárový štít. Odporúčame použit bezpečnostnú masku Wide Vision cez okuliare alebo štandardné bezpečnostné okuliare s postrannými krytmi.
BEZPEČNOSTNÉ POKYNY
Táto strana zobrazuje a popisuje bezpečnostné symboly, ktoré sa objavujú na tomto výrobku. Pred pokusom o zostavenie a prevádzkovanie si prečítajte, pochopte a dodržiavajte všetky pokyny na stroji.
 | Bezpečnostné upozornenie | Upozorňuje na potenciálne nebezpečenstvo úrazu. |
 | Prečítajte si návod na obsluhu. | Ak chcete znížit’ riziko zranenia, používatel’ musl pred použitím tohto výrobku prečítať a pochopit’ návodu na obsluhu. |
 | Používajte ochranu sluchu a zraku | Pri práci s týmto výrobkom vždy noste ochranné okuliare alebo ochranné okuliare s postrannými krytmi a celotvárový štít. |
 | Dĺžka čepele orezávačky okrajov trávnika | Dĺžka čepele orezávačky okrajov trávnika |
 | Udržiavajte okolostojace osoby v bezpečnej vzdialenosti | Vzdialenosť medzi strojom a okolostojacimi osobami musí byť najmenej 15 m. |
 | Smer otáčania čepele orezávača | Označuje smer otáčania čepele orezávača. |
 | Vymrštené predmety | Dókladne skontrolujte povrch, kde budete zariadenie použivať, a odstráňte všetky kamene, palice, drôty, kosti a iné cudzie predmety. |
 | Používajte ochrannú obuv. | Pri používani tohto zriadenia noste protišmykovú bezpečnostní obuv. |
 | Rotujúca rezná čepeľ | Nedávajte ruky alebo nohy do blízkosti rotujúcich častí alebo pod nich. |
 | Udržujte dostatočnú vzdialenost' od elektrického vedenia. | Aby sa zabránilo úrazu elektrickým prúdom, nepracujte v dosahu 15 m od nadzemného elektrického vedenia. Kontakt s elektrickým vedením môže viest' k vážnemu zraneniu alebo úrazu elektrickým prúdom s následkom smrti. |
 | CE | Tento výrobok je v súlade s platnými smernicami ES. |
 | UKCA | Tento výrobok je v súlade s príslušnou britskou legislatívou. |
 | WEEE | Nepotrebné elektrické výrobky sa nesmů likvidovať spolu s domovým odpadom. Odovzdajte do autorizovaného recyklačného strediska. |
 | Hlučnosť | Garantovaná hladina akustického výkonu. Emisie hluku do prostredia podľa smernice Európskeho spoločenstva. |
| V | Volt Napätie | |
| mm | Milimeter Dĺžka alebo veľkost' | |
| cm | Centimeter Dĺžka alebo veľkost' | |
| kg | Kilogram Hmotnost' | |
| ... | Jednosmemý prúd | Typ alebo charakteristika prúdu |
VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA STROJA
⚠️ VAROVANIE: Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a špecifikácie dodané s týmto strojom. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým průdom, požiar a/ alebo vážne zranenie.
ODLOŽTE SI VŠETKY VAROVANIA A POKYNY PRE BUDÚCE POUŽITIE.
Pojem „stroj“ v upozorneniach sa vzt'ahuje na stroj napájaný zo siete (so šnúrou) alebo na stroj napájaný z akumulátora (bezšnúrový).
BEZPEČNOST PRACOVNÉHO PRIESTORU
■ Udržiavajte pracovisko čisté a dobre osvetlené. Neporiadok alebo tmavé miesta spôsobujú nehody.
■ Nepoužívajte stroje vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalin, plynov alebo prachu. Stroje vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary.
- Pri používaní stroja udržiavajte deti a okolostojace osoby mimo pracoviska. Rozptyľovanie pozornosti môže viest' ku strate kontroly.
ELEKTRICKÁ BEZPEČNOST
■ Zástrčka stroja musí zodpovedať elektrickej zásuvke. Nikdy a žiadnym spôsobom nemodifikujte zástrčku. Nepoužívajte žiadne rozbočovacie zástrčky s uzemneným strojom. Neupravené zástrčky a vhodné zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom.
- Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Dochádza k zvýšeniu rizika úrazu elektrickým prúdom, ak je vaše telo uzemnené.
■ Neprevádzkujte stroj v daždi alebo vo vlhkom prostredí. Voda vstupujúca do stroja môže zvýšiť riziko úrazu elektrickým prúdom alebo poruchy, ktorá by mohla mať za následok zranenie osób.
■ Nepoužívajte kábel nesprávnym spôsobom. Nikdy nepoužívajte kábel na nosenie, t'ahanie alebo odpájanie stroja. Udržujte kábel v dostatočnej vzdialenosti od zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodená alebo zamotaná šnúra zvyšuje riziko zasiahnutia elektrickým prúdom.
- Ak sa chystáte stroj použit' v exteriéroch, použite výhradne predlžovaciu šnúru vhodnú na použitie v exteriéroch. Použitie šnúry vhodnej pre použitie v exteriéroch znižuje riziko úrazu elektrickým prúdom.
- Ak je používanie stroja vo vlhkom prostredí nevyhnutné, použite napájanie chránené prerušovačom obvodu uzemnenia (GFCI). Použitie GFCI znižuje riziko úrazu elektrickým prúdom.
OSOBNÁ BEZPEČNOST
- Buděte pozorní, sledujte to, čo robíte a používajte zdravý rozum pri práci so strojom. Nepoužívajte stroj, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvířková nepozornosť pri práci so strojmi môže mať za následok vážne zranenie.
- Používajte osobné ochranné pomôcky. Vždy používajte ochranu očí. Ochranné prostriedky ako respirátor, protišmyková bezpečnostná obuv, prilba alebo chrániče sluchu použité za vhodných podmienok znižujú nebezpečenstvo zranenia.
Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením k zdroju napájania a/alebo akumulátoru, pri zdvíhaní alebo prenášaní stroja sa uistite, že prepínač je vo vypnutej polohe.
Prenášanie strojov s prstom na vypínači alebo zapájanie strojov, ktoré majú vypínač zapnutý, môže viest' k nehodám.
■ Pred spustením stroja vždy odstráňte nastavovací klůč alebo náradie. Klůč alebo náradie, ktoré necháte pripevnené k otáčajúcej sa časti stroja, môže spôsobit' zranenie osôb.
■ Nenakláňajte sa. Pri práci vždy dodržujte správny postoj a rovnováhu. To umožňuje lepšiu ovládatelnost stroja v nečakaných situáciách.
■ Noste vhodné oblečenie. Nenoste šperky alebo voľný odev. Udržujte vlasy a oblečenie mimo dosah pohybujúcich sa častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa dielmi.
■ Pokial' je náradie vybavené zariadením na zachytávanie prachu a úlomkov materiálu, skontrolujte, či je k náradiu správne pripevnené.
Použitie odsávania prachu môže znížit' nebezpečenstvo, ktoré súvisí s prachom.
■ Nedovol'te, aby ste sa po získaní skúseností častým používaním stroja stali neobozretnými a ignorovali zásady bezpečnosti. Nedbalá činnosť môže spôsobit' vážne zranenie za zlomok sekundy.
POUŽÍVANIE A STAROSTLIVOSŤ O STROJ
■ Netlačte na stroj silou. Použite správny stroj pre vašu aplikáciu. Stroj bude pracovať lepšie a bezpečnejšie pri rýchlosti, na ktorú bol navrhnutý.
■ Nepoužívajte stroj, ak sa nedá zapnút' a vypnút' použitím vypínača. Stroj, ktorý sa nedá ovládať vypínačom, je nebezpečný a musí sa opraviť.
- Pred akýmikoľvek úpravami, výmenou príslušenstva alebo uskladnením stroja odpojte zástrčku od zdroja napájania a/alebo vyberte zo stroja akumulátor, ak je odpojiteľný. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia stroja.
■ Nečinný stroj skladujte mimo dosahu detí a nedovol'te osobám, ktoré nie sú oboznámené so strojom alebo s týmto návodom, aby stroj obsluhovali. Stroje sú v rukách nevyškolených použivatel'ov nebezpečné.
■ Vykonávajte údržbu strojov a príslušenstva. Kontrolujte nastavenie pohyblivých častí, poškodenie dielov a akékoľvek d’alšie okolnosti, ktoré môžu mat’ vplyv na funkciu stroja. Ak je poškodený, nechajte ho pred použitím opraviť. Mnoho
nehôd spôsobujú zle udržiavané stroje.
■ Rezacie stroje udržujte ostré a čisté. Starostlivo ošetrované rezacie stroje s ostrými čepelami menej pravdepodobne uviaznu a jednoduchšie sa ovládajú.
- Používajte stroj, príslušenstvo, nadstavce apod. podľa týchto pokynov a rešpektujte pritom pracovné podmienky a vykonávanú činnosť. Použitie stroja na iné ako určené účely môže viest’ k nebezpečným situáciám.
- Udržujte rukoväte a uchopovacie plochy suché, čisté, bez oleja a maziva. Klzké držadlá a uchopovacie plochy neumožňujú bezpečnú manipuláciu so strojom a jeho ovládanie v nečakaných situáciách.
POUŽÍVANIE A STAROSTLIVOST O AKUMULÁTOROVÝ STROJ
Nabijajte len pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže predstavovať pri nabíjaní iného typu batérie nebezpečenstvo.
■ Používajte stroje a s výslovne určenými akumulátormi. Použitie iných typov akumulátorov môže spôsobit' riziko úrazu a požiaru.
- Ak sa akumulátor nepouživa, držte ho mimo iných kovových predmetov, ako sú sponky, mince, klůče, klince, skrutkovače alebo iné malé kovové predmety, ktoré by mohli navzájom prepojit' kontakty akumulátora. Skratovanie kontaktov akumulátora môže spôsobit' popáleniny alebo požiar.
- Za nevhodných podmienok môže z akumulátora unikať kvapalina. Zabráňte kontaktu. Pri náhodnom kontakte opláchnite vodou. Pri zasiahnutí očí vyhl’adajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobit’ podráždenie pokožky alebo popáleniny.
■ Nepoužívajte akumulátor alebo stroj, ktoré sú poškodené alebo upravené. Poškodené alebo upravené batérie mat' nepredvídateľné chovanie, ktoré môže viest' k požiaru, výbuchu alebo nebezpečenstvu poranenia.
■ Nevystavujte akumulátor ani stroj ohňu alebo nadmernej teplote. Pri vystavení ohňu alebo teplote nad 130 °C môže dôjst' k výbuchu.
- Dodržujte všetky pokyny pre nabíjanie a nenabíjajte akumulátor alebo stroj mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo stanovený rozsah môže poškodit' akumulátor a zvýšit' riziko požiaru.
VAROVANIE: Pri používaní strunových kosačiek sa musia vždy dodržiavať základné bezpečnostné opatrenia pre zníženie rizika vzniku požiaru, úrazu elektrickým prúdom alebo poranenia osób, vrátane nasledujúcich:
PRED POUŽITÍM SI POZORNE PREČÍTAJTE
ODLOŽTE SI PRE BUDÚCU POTREBU
⚠ NEBEZPEČENSTVO: Nespoliehajte sa izoláciu nástroja, ktorá má chránit' pred úrazom elektrickým prúdom. Ak chcete znížit' riziko úrazu elektrickým prúdom, nikdy nepoužívajte stroj v blízkosti akýchkol'vek drôtov alebo káblov (napájanie, atd'), ktoré môžu viest' elektrický prúd.
⚠ UPOZORNENIE: Počas používania používajte vhodné osobné prostriedky na ochranu sluchu. Za určitých podmienok a dlhšom použití môže hluk z tohto výrobku prispiet k poškodeniu sluchu.
Školenie
■ Prečítajte si pozorne tieto pokyny. Zoznámte sa s ovládacími prvkami a správnym používaním stroja.
Nikdy nedovol'te l'udom, ktorí nie sú oboznámení s týmito pokynmi, alebo detom používat stroj. Miestne predpisy môžu obmedzovať vek obsluhy.
■ Nikdy neorezávajte trávnik, ak sú v blízkosti osoby, najmä deti, alebo domáce zvieratá.
■ Majte na pamäti, že obsluha alebo používatel' nesie plnú zodpovednosť za nehody a nepredvídané udalosti voči iným osobám a ich majetku.
Príprava
■ Počas orezávania vždy noste okuliare a ochranu sluchu, pevnú obuv a dlhé nohavice.
Dôkladne skontrolujte povrch, kde budete zariadenie používať, a odstráňte všetky kamene, palice, drôty, kosti a iné cudzie predmety.
■ Pred použitím vždy vizuálne skontrolujte čepele, skrutku čepele a rezací mechanizmus na to, či nie sú opotrebované alebo poškodené. Vymeňte opotrebované alebo poškodené čepele a skrutky naraz, aby ste zachovali vyváženie.
Používanie
■ Orezávajte len za denného svetla alebo pri dobrom umelom osvetlení.
■ Vždy sa uistite o vašom postoji na svahoch.
■ Kráčajte, nikdy nebežte.
■ Budte mimoriadne opatrní pri cúvaní, alebo t'ahani orezávača smerom k sebe.
■ Pred prechádzaním na iné povrchy, ako je tráva a pri prenose orezávače do a z oblasti, ktorá má byt orezaná, sa uistite, že sa čepel' zastavila.
Nikdy nepoužívajte orezávač s chybnými, chýbajúcimi alebo nesprávne pripevnenými chráničmi.
■ Nemeňte nastavenie regulátora motora, alebo nezvyšujte počet otáčok motora.
■ Zapnite motor opatrne podl'a pokynov a nohy udržujte v bezpečnej vzdialenosti od čepele.
Nenakláňajte pri zapnutí motora, len ak je nutné orezávač naklonit' pre spustenie. V tomto prípade ho nenakláňajte viac, než je nevyhnutne nutné a zdvihnite iba tú čast', ktorá smeruje od obsluhy.
■ Nespúšťajte motor, ak niekto stojí pred čepelou.
■ Nedávajte ruky alebo nohy do blízkosti rotujúcich časti alebo pod nich.
■ Vždy vypnite motor a odpojte od akumulátora:
1) pred odstránením prekážky;
2) pred kontrolou, čistením alebo nastavením čepele;
3) po náraze na cudzí predmet: Skontrolujte čepele na poškodenie a pred zahájením používania orezávača urobte opravy;
4) ak začne ořezávač neobvykle vibrovať (ihned' skontrolujte).
■ Zastavte motor vždy, ked' opúšt'ate orezávač.
■ Nedobíjajte akumulátor v daždi alebo vo vlhkom prostredí.
■ Používajte iba s akumulátormi a nabijačkami, ktoré sú uvedené na obr. A.
■ Pred likvidáciou musí byt' akumulátor odstránený zo spotrebiča.
■ Batérie likvidujte bezpečným spôsobom.
■ Batérie nevyhadzujte do ohňa. Články môžu explodovať. Pozrite si miestne vyhlášky so špeciálnymi pokynmi na likvidáciu.
■ Neotvárajte alebo nepoškodzujte batérie. Uvolnený elektrolyt je žieravina a môže spôsobit' poškodenie očí alebo kože. Môže byť toxická pri požití.
- Pri manipulácii s batériami bud'te opatrní, aby nedošlo ku skratovaniu batérie vodivými materiálmi, ako sú prstene, náramky a klůče. Batérie alebo vodiče sa môžu prehriat' a spôsobit' popáleniny.
Nástroje na batérie nemusia byt' zapojené do elektrickej zásuvky; preto sú vždy v prevádzkovom stave. Bud'te si vedomí možných rizík, aj keď sa nástroj nepoužíva. Bud'te opatrní pri vykonávaní údržby alebo servisu.
■ Neumývajte s hadicou; zabráňte tomu, aby sa voda dostala do motora a elektrických prípojok.
■ Udržujte všetky matice a skrutky utiahnuté, aby bol prístroj v bezpečnom prevádzkovom stave.
■ Vymeňte opotrebované alebo poškodené diely.
■ Nepokúšajte sa stroj opravovat', ak nie ste na to kompetentní.
■ Používajte iba výrobcom odporúčané náhradné diely a príslušenstvo.
■ Pred robením údržby alebo čistením odpojte zariadenie od batérie.
■ Pravidelne kontrolujte a udržiavajte stroj. Nechajte stroj opravit len u autorizovaného odborníka.
■ Ked' stroj nepoužívate, uskladnite ho mimo dosahu deti.
■ Ak sa vyskytnú situácie, ktoré nie sú zahmuté v tomto návode, dávajte pozor a použite zdravý úsudok. Obrátte sa na servisné stredisko EGO pre pomoc.
- Odložte si tieto pokyny. Používajte ich často a používajte ich tiež na poučenie ostatných, ktorí môžu tento nástroj používať. Ak požičiate tento nástroj niekomu inému, požičajte mu aj tieto pokyny, aby sa zabránilo zneužitiu výrobku a prípadným zraneniam.
ODLOŽTE SI TIETO POKYNY!
POZNÁMKA: POZRITE SI NÁVOD PRE POHONNÚ HLAVU PRE DODATOČNE BEZPEČNOSTNÉ PRAVIDLÁ.
TECHNICKÉ ÚDAJE
| Dížka čepele 20 cm | |
| Híbka orezávania Až do 75 mm | |
| Hmotnosť 2,26 kg | |
| Prevádzková teplota -15°C - 40°C | |
| Skladovacia teplota -20°C - 70°C | |
| Hladina akustického výkonu L_WA | 92,4 dB(A)K=2,07 dB(A)(PH1400E) |
| 90,7 dB(A)K=1,46 dB(A)(PH1420E) | |
| 90 dB(A)K=1,3 dB(A)(PHX1600) |
| Hladina akustického tlaku pri uchu obsluhy L_PA | 79,8 dB(A)K=3 dB(A)(PH1400E) | |
| 81,2 dB(A)K=3 dB(A)(PH1420E) | ||
| 84 dB(A)K=3 dB(A)(PHX1600) | ||
| Garantovaná hladina akustického výkonu L_WA (meraná podľa 2000/14/EC) | 95 dB(A) | |
| Vibrácie _h | Predná pomocná rukovat' | 1,2 m/s ^2 K=1,5 m/s ^2 (PH1400E) |
| 1,95 m/s ^2 K=1,5 m/s ^2 (PH1420E) | ||
| 1,6 m/s ^2 K=1,5 m/s ^2 (PHX1600) | ||
| Zadná rukovat' | 2,2 m/s ^2 K=1,5 m/s ^2 (PH1400E) | |
| 1,66 m/s ^2 K=1,5 m/s ^2 (PH1420E) | ||
| 1,53 m/s ^2 K=1,5 m/s ^2 (PHX1600) | ||
■ Vyššie uvedené parametre sú testované a merané s nástrojom vybaveným pohonnou hlavou PH1400E/PH1420E/PHX1600;
■ Uvádzaná celková hodnota vibrácií bola meraná v súlade so štandardnou skúšobnou metódou a môže byť použitá na porovnanie jedného zariadenia s iným;
■ Uvádzaná celková hodnota vibrácie sa môže použit aj na predbežný odhad expozície.
POZNÁMKA: Emisia vibrácií pri skutočnom používani náradia sa môže odlišovať od deklarovanej hodnoty, pri akej sa nástroj používa; Za účelom ochrany obsluhy má používateľ v skutočných podmienkach použitia nosit’ rukavice a ochranu sluchu.
OBSAH BALENIA
| NÁZOV DIELU MNOŽSTVO | |
| Nástavec pre orezávač okrajov trávnika | 1 |
| Imbusový klúč | 1 |
| Multifunkčný klúč | 1 |
| Závlačka | 2 |
| Návod na obsluhu | 1 |
Odporúčaná čepel'
- Koncovka
- Hriadel' orezávača
- Chranič čepele
- Čepel
- Gombík nastavenia híbky
- Vodiace koliesko
- Imbusový klúč
- Multifunkčný klúč
- Vodiaca lišta nastavenia híbky
- Záves pre sutinu
- Závlačka
- Naskrutkujte pre zabezpečenie vodiacej dosky na mieste
- Vodiaca doska
ZOSTAVA
⚠️ VAROVANIE: Ak akýkol'vek diel chýba, alebo je poškodený, nepoužívajte tento výrobok, kým nie sú vymenené diely. Ak používate tento výrobok s poškodenými alebo chýbajúcimi časťami, môže dôjst k vážnemu zraneniu.
VAROVANIE: Nepokúšajte sa upravovať tento výrobok alebo vytvorit' príslušenstvo, ktoré nie je odporúčané pre použitie s touto strunovou kosačkou. Každá takáto zmena alebo úprava je zneužitím a môže viest' k nebezpečnému stavu spôsobujúcemu vážne poranenie.
VAROVANIE: Pri montáži dielov vždy vyberte akumulátor zo stroja, aby ste zabránili náhodnému spusteniu, ktoré by mohlo spôsobit' vážne zranenia.
⚠️ VAROVANIE: Pri montáži alebo výmene chrániča vždy používajte rukavice. Dajte si pozor na ostré hrany na chrániči a chráňte si ruky pred porezaním.
⚠️ VAROVANIE: Nikdy nepoužívajte náradie bez nasadeného ochranného krytu. Chránič musí byť vždy na stroji pre ochranu používatel’a! Ked’ je chránič pripevnený, nikdy sa nepokúšajte ho odobrať alebo upravit’. Ak je nutná výmena, nechajte ju vykonať oprávnenému servisnému technikovi!
PRIPOJENIE NÁSTAVCA PRE OREZÁVAČ NA POHONNÚ HLAVU
Tento nástavec pre orezávač je určený na použitie s EGO 56 V lítium-iónovou pohonnou hlavou PH1400E/PH1420E/PHX1600.
Pozrite si časť „INŠTALÁCIA NÁSTAVCA NA POHONNÚ HLAVU“ v návode na obsluhu pohonnej hlavy PH1400E/PH1420E/PHX1600.
OBSLUHA
⚠️ VAROVANIE: Nedovol'te, aby ste sa po zoznámení s týmto výrobkom stali neopatrnými. Zapamätajte si, že zlomok sekundy neopatrnosti postačuje na spôsobenie vážneho poranenia.
⚠️ VAROVANIE: Vždy používajte ochranu zraku s bočnými ochrannými krytmi. Spolu s ochranou sluchu. Ak tak neurobíte, môže dôjst’k vymršteniu predmetov do oči a iným možným vážnym zraneniam.
APLIKÁCIE
Tento výrobok môžete použit na nižšie uvedené účely:
■ Lemovanie okolo chodníkov, okraje, kvetinové záhony a iné podobné miesta.
POZNÁMKA: Nástroj sa musí používať len na predpísané účely. Každé iné použitie sa považuje za prípad zneužitia.
Pred každým použitím skontrolujte, či nie sú poškodené / opotrebované diely
Skontrolujte strunovú hlavu, chránič a prednú pomocnú rukovát a diely, ktoré sú prasknuté, zdeformované, ohnuté, alebo inak poškodené.
⚠️ VAROVANIE: Aby nedošlo k vážnemu zraneniu, tak pred vykonávaním údržby, čistením, výmenou prislušenstva alebo odstraňovaním materiálu z prístroja vyberte akumulátor z náradia.
POUŽITIE NÁSTAVCA PRE OREZÁVAČ S POHONNOU HLAVOU
VAROVANIE: Oblečte sa vhodne pri práci s týmto náradím, aby sa znížilo riziko poranenia. Nenoste šperky alebo volný odev. Používajte ochranu očí a sluchu. Oblečte si odolné, dlhé nohavice, vysoké topánky a rukavice. Nenoste krátke nohavice, sandále alebo nebudťe naboso. Používajte masku alebo masku proti prachu v prašnom prostredí.
⚠️ VAROVANIE: Odstráňte všetky prekážky a pevné predmety z pracovnej plochy.
Pre bezpečnejšie a lepšie používanie si dajte ramenný popruh cez rameno. Upravte ramenný popruh do pohodlnej pracovnej polohy.
Držte orezávač s pravou rukou na zadnej rukoväti a s ľavou rukou na prednej pomocnej rukoväti. Udržujte pevný úchop obomi rukami pri používaní naradia. Orezávač by sa mal držat' v pohodlnej polohe so zadnou rukováťou vo výške bedrového kíbu (obr. B).
⚠️ VAROVANIE: Ramenný popruh má takisto rýchlovypínací mechanizmus pre nebezpečné situácie. Ak dôjde k núdzovej situácii, ihned’ si popruh odopnite zo svojho ramena bez ohľadu na to, akým spôsobom je popruh pripnutý.
Pozrite si čast' ÚDRŽBA pre pokyny na čistenie.
NASTAVENIE HÍBKY REZU
- Zastavte motor a vyberte akumulátor.
- Uvolnite gombík nastavenia híbky v smere odomykacej šípky vyznačenej na gombíku (obr. C).
- Presuňte vodiace koliesko pozdlíž vodiacej lišty pre nastavenie híbky hore pre zväčšenie híbky rezu, alebo dole pre zmenšenie híbky (obr. D).
- Upravte vodiace koliesko tak, aby sa čepel' práve dotýkala zeme, alebo tak, aby rozbíjala povrch pôdy najviac 5 mm (obr. E), a potom ho pevne dotiahnite.
- V stoji a v normálnej pracovnej polohe znovu skontrolujte híbku rezu a v prípade potreby ju opravte.
ZAPNUTIE/VYPNUTIE NÁSTROJA
Pozrite si čast „ZAPNUTIE/VYPNUTIE POHONNEJ HLAVY“ v návode na obsluhu pohonnej hlavy PH1400E/PH1420E/PHX1600.
PREVÁDZKOVÉ RADY
- Držte a vedte pohonnú hlavu tak, aby čepel' bola vo zvislej polohe. Použite zameriavaciu čiaru na zarovnanie čepele s okrajom lôžka čepele (obr. F).
■ Pracujte najviac pri normálnej rýchlosti chôdze. V prípade, že sa čepel' začne zabárat', orezávate príliš rýchlo; spomal'te tempo.
■ Vždy chod'te dopredu pri rezaní a posúvajte orezávač dopredu. Net'ahajte orezávač smerom k sebe.
■ Netlačte čepel' do zeme. L'ahký kontakt čepele s okrajom chodníka, obrubníka, atd'. je prijatel'ný a nepoškodí orezávač.
Najlepšie výsledky sa dosiahnu, ak je tráva suchá. Neorezávajte v mokrej pôde alebo vlhké trávnaté plochy, inak by sa mohol upchat chránič čepele, čo môže mat za následok nerovné okraje. V prípade, že sa upchá chránič čepele, zastavte motor, vyberte akumulátor a odstránte nečistoty z chrániča čepele.
ÚDRŽBA
VAROVANIE: Pred kontrolou, čistením alebo údržbou prístroja zastavte motor, počkajte, kým sa všetky pohyblivé diely zastavia a vyberte akumulátor. Nedodržanie týchto pokynov môže viest' k vážnemu zraneniu alebo poškodeniu majetku.
VAROVANIE: Pri servise používajte iba identické náhradné diely. Pravidelne kontrolujte a udržiavajte stroj. Pre zaistenie bezpečnosti a spořahlivosti je nevyhnutné, aby všetky opravy vykonával len kvalifikovaný servisný technik.
CELKOVÁ ÚDRŽBA
Na čistenie plastových dielov nepoužívajte rozpúštadlá. Váčšina plastov je náchylná na poškodenie z rôznych typov komerčných rozpúštadiel a môžu sa poškodit, ak sa použijú. Použite čisté handry na odstránenie nečistôt, prachu, oleja, maziva, atd.
ČISTENIE PRÍSTROJA
POZNÁMKA: Nepoužívajte žiadne silné čistiace prostriedky na plastovom kryte alebo rukoväti. Môžu byt poškodené určitými aromatickými olejmi, ako je borovica a citrón.
VÝMENA ČEPELE
⚠️ VAROVANIE: Nepokúšajte sa narovnat' alebo zvárat' ohnutú alebo prasknutú čepel', pretože sa môže zlomit'. Musí byt' vymenená. Odporúčame vymenit' len za EGO orezávaciu čepel', pozrite si časť „Odporúčaná čepel“.
POZNÁMKA: Vymeňte čepel, ak jej dĺžka už nestačí na udržanie potrebnej svetlej výšky a získanie požadovanej híbky rezu.
⚠️ VAROVANIE: Pri údržbe čepele orezávača si vždy chráňte ruky pevnými rukavicami alebo zabalením ostria do handry alebo iného materiálu.
Odstránenie čepele
- Zastavte motor a vyberte akumulátor.
- Položte orezávač na jeho zadnú stranu tak, aby čepel'smerovala hore.
- Používajte ochranné rukavice. Použite úzke kliešte (nie sú súčasťou dodávky) na odstránenie závlačky z motorového hriadeľa (obr. G).
- Otočte čepel' a vyrovnajte otvor v prírube s otvorom v prevodovej skrini (obr. G).
Obr. G s popisom dielov:
| G-1 Závlačka |
| G-2 Vnútorná príruba |
| G-3 Prevodová skriňa |
- Vložte dodaný imbusový klůč do zarovnaných otvorov ako stabilizátor. Pomocou dodaného multifunkčného klůča povol'te maticu V SMERE HODINOVÝCH RUČIČIEK (Obr. H).
- Odstráňte maticu, vonkajšiu prírubu, čepel' a vnútornú prírubu z motorového hriadel'a (Obr. I). Skontrolujte a vymeňte ich, ak sú opotrebované.
Obr. I s popisom dielov:
| I-1 Motorový hriadel' I-5 Nôž | |||
| I-2 Vnútorná príruba I-6 | Vonkajšia príruba | ||
| I-3 | Drážka na vnútornej prírube | I-7 | Matica |
| I-4 | Výklenok na vnútornej prírube | I-8 | Závlačka |
Inštalácia čepele
- Umiestnite vnútornú prírubu na motorový hriadel's výklenkom smerom von (obr. I).
- Nainštalujte novú čepel' na vnútornú prírubu tak, aby čepel' bola bezpečne upevnená na svojom mieste (obr. J).
- Namontujte vonkajšiu prírubu a maticu na hriadel' a rukou utuhnite maticu PROTI SMERU HODINOVÝCH RUČIČIEK.
- Postupujte podľa vyššie uvedených krokov 4 a 5 v časti „Odstránenie čepele“ na stabilizáciu čepele a pevne dotiahnite maticu PROTI SMERU HODINOVÝCH RUČIČIEK.
- Vložte novú dodanú závlačku do otvoru v motorovom hriadeli. Ohnite konce závlačky do opačných smerov úzkymi kliešťami (nie sú súčasťou dodávky) (obr. G).
VÝMENA VODIACEHO KOLIESKA
- Zastavte motor a vyberte akumulátor.
- Položte orezávač na jeho zadnú stranu tak, aby vodiace koliesko smerovalo hore.
- Uvoľnite gombík nastavenia hĺbky v smere odomykacej šípky vyznačenej na gombíku a vyberte ho.
- Vyberte pružnú podložku, plochú podložku 1, vodiace koliesko, puzdro a plochú podložku 2 zo skrutkovacej tyče (obr. K). Skontrolujte a vymeňte ich, ak sú opotrebované.
- Najprv namontujte skrutkovaciu tyč do vodiacej lišty pre nastavenie híbky, potom pripojte plochú podložku 2, puzdro a nové koliesko, d'alej pripojte plochú podložku 1, pružnú podložku a gombík nastavenia híbky na skrutkovaciu tyč v poradí znázornenom na obr. K.
Obr. K s popisom dielov:
| K-1 | Gombík nastavenia híbky | K-5 | Puzdro |
| K-2 | Pružná podložka K-6 | Plochá | podložka 2 |
| K-3 | Plochá podložka 1 K-7 | Skrutkovacia tyč | |
| K-4 | Vodiace koliesko K-8 | Vodiaca lišta nastavenia híbky | |
POZNÁMKA: Vodiace koliesko by malo byť namontované s plochými rebrami smerom dovnútra (obr. L).
Obr. L a popisom dielov:
| L-1 Skrutky L-3 Záves pre sutinu | |||
| L-2 | Ploché rebro | L-4 | Upevňovacia doska |
- Zaistite gombík nastavenia híbky.
VÝMENA ZÁVESU PRE SUTINU (Obr. L)
- Zastavte motor a vyberte akumulátor.
- Použite dodaný imbusový klúč na uvoľnenie dvoch skrutiek.
- Odstráňte skrutky, upevňovaciu dosku a opotrebovaný záves pre sutinu.
- Namontujte nový záves pre sutinu a zaistite ho s upevňovacou doskou a dvomi skrutkami.
KONTROLA A VÝMENA OCHRANNÉHO KRYTU PROTI OPOTREBOVANIU/VODIACEJ DOSKY (Obr. M)
Pred spustením náradia skontrolujte na poškodenie ochranný kryt proti opotrebovaniu a vodiacu dosku. Ochranný kryt proti opotrebovaniu musí byť vymenený, keď je viditeľná prevodovka.
POZNÁMKA: Prevodovka sa môže vážne poškodit, ak nevymeníte ochranný kryt proti opotrebovaniu, keď je prevodovka viditelná.
- Zastavte motor a vyberte akumulátor.
- Použivajte ochranné rukavice. Otočte podľa potreby čepel' na odkrytie dvoch skrutiek.
- Použite dodaný imbusový klůč na uvoľnenie dvoch skrutiek a odstráňte ich.
POZNÁMKA: Ak stači vymenit' vodiacu dosku, uvoľnite a odstráňte len skrutku 1.
-
Vymeňte deformovaný alebo opotrebovaný ochranný kryt proti opotrebovaniu/vodiacu dosku.
-
Namontujte nový ochranný kryt proti opotrebovaniu a vodiacu dosku na prevodovku a zaistite pomocou dvoch skrutiek.
Obr. M s popisom dielov:
| M-1 | Skrutka 1 | M-4 | Ochranný kryt proti opotrebovaniu |
| M-2 | Vodiaca doska | M-5 | Montážne otvory |
| M-3 | Skrutka 2 | M-6 | Prevodová skriňa |
ODSTRÁNENIE VODIACEJ DOSKY
Ak máte skúsenosti s týmto typom orezávača, alebo ak zistíte, že vodiaca doska je prekážkou pri orezávaní, môžete odstrániť vodiacu dosku.
Prevody v prevodovej skrini sa musia pravidelne mazať prevodovým mazivom. Skontrolujte hladinu prevodového maziva v prevodovke približne každých 50 prevádzkových hodín odstránením tesniacej skrutky na boku skrine.
Ak na stranách prevodov nie je vidno žiadne mazivo, postupujte podľa pokynov pre naplnenie prevodovým mazivom až do 3/4 kapacity.
- Umiestnite orezávač do zvislej polohy tak, aby tesniaca skrutka smerovala hore (obr. N).
-
Pomocou dodaného multifunkčného klúča povolte a odstráňte tesniacu skrutku. Použite mazaciu striekačku (nie je súčasťou dodávky) na zavedenie maziva do otvoru pre skrutku; neprekročte 3/4 kapacity.
-
Po naplnení utiahnete tesniacu skrutku.
USKLADNENIE PRÍSTROJA
■ Vyberte akumulátor z orezávača.
■ Pred uložením prístroj dôkladne vyčistite.
■ Ak je nástavec pre orezávač odpojený od pohonnej hlavy a skladovaný oddelene, namontujte koncovku na hriadel' nástavca, aby sa nečistoty nedostali do spojky.
■ Prístroj skladujte na suchom a dobre vetranom uzamknutom alebo vyvýšenom mieste mimo dosahu detí. Prístroj neskladujte v blízkosti hnojív, benzínu alebo iných chemikálií.
Ochrana životného prostredia
Nevyhadzujte elektrické zariadenia, nabíjačku a použité akumulátory do domového odpadu! Tento výrobok odneste na autorizované recyklačné miesto a poskytnite ho na separovaný zber. Elektrické stroje sa musia odovzdat' do príslušného zariadenia na ekologicky šetrnú recykláciu.
ODSTRAŇOVANIE PROBLÉMOV
| PROBLÉM | PRÍČINA RIEŠENIE | |
| Motor sa nespustí. | Akumulátor nie je pripojený na pohonnú hlavu.Bez elektrického kontaktu medzi pohonnou hlavou a akumulátorom.Akumulátor je vybitý.Poistná gombík a spínač nie sú súčasne stlačené. | Pripojte akumulátor na pohonnú hlavVyberte batériu, skontrolujte kontakty a vložte akumulátor, pokial' nezapadne na svoje miesto.Nabite akumulátor pomocou nabíjačiek EGO, ktoré sú uvedené v tomto návode na obsluhu.Pre zapnutie strunovej kosačky zatlačte poistnú páčku a podržte ju, potom stlačte vypínač. |
| Pohonná hlava sa zastaví počas používania. | Motor je pret'ažený.Akumulátor alebo pohonná hlava sú príliš horúce.Akumulátor je odpojený od nástroja.Akumulátor je vybitý. | Motor sa zotaví po odstránení záťaže. Pre kontinuálnu prácu znížte zaťaženie pohonnej hlavy.Nechajte akumulátor alebo pohonnú hlavu vychladnút, pokým teplota neklesne pod 67°C.Znovu vložte akumulátor.Nabite akumulátor pomocou nabíjačiek EGO, ktoré sú uvedené v tomto návode na obsluhu. |
| Nerovnomerná hrana | Orezávaná tráva alebo pôda sú príliš mokré.Chránič čepele je upchaný. | Neorezávajte v mokrej pôde alebo mokrej tráve.Zastavte motor, vyberte akumulátor a odstráňte nečistoty z chrániča čepele. |
ZÁRUKA
ZÁRUČNÁ POLITIKA EGO
Navštívte webové stránky egopowerplus.eu pre úplné podmienky záručnej politiky spoločnosti EGO.
