Tip produs	Accesoriu pentru tăierea marginilor pentru bloc motor EGO 56V
Marcă	EGO
Model	EA0800
Lungimea lamei	20 cm
Adâncimea maximă de tăiere	75 mm
Greutate	2,26 kg
Alimentare	Baterie litiu-ion 56V (nu este inclusă)
Temperatura de utilizare	-15°C până la 40°C
Temperatura de depozitare	-20°C până la 70°C
Nivel garantat de putere acustică	95 dB(A)
Nivel de presiune acustică (operator)	79,8 până la 84 dB(A) în funcție de blocul motor
Vibrație (mâner față)	1,2 până la 1,6 m/s² (K=1,5 m/s²)
Vibrație (mâner spate)	1,53 până la 2,2 m/s² (K=1,5 m/s²)
Blocuri motor compatibile	PH1400E, PH1420E, PHX1600
Roata de ghidare	Da, reglabilă în adâncime
Clapedă pentru resturi	Da, înlocuibilă
Ghidaj anti-uzură pentru lanț	Da, detașabil
Conținutul cutiei	Accesoriu pentru tăierea marginilor, cheie hexagonală, cheie multifuncțională, 2 știfturi despicate, manual de utilizare
Întreținere	Curățare după utilizare, ungerea angrenajelor la fiecare 50 de ore
Garanție	Consultați egopowerplus.eu

Întrebări frecvente - EA0800 EGO

Ce blocuri motor sunt compatibile cu accesoriul EA0800?

Accesoriul pentru tăierea marginilor EA0800 este proiectat pentru a fi utilizat cu blocurile motor EGO 56V PH1400E, PH1420E și PHX1600.

Cum se reglează adâncimea de tăiere?

Opriți unealta și scoateți bateria. Slăbiți butonul de reglare a adâncimii, mutați roata de ghidare în sus pentru a reduce adâncimea sau în jos pentru a o crește, apoi strângeți butonul. Lama nu trebuie să pătrundă în sol mai mult de 5 mm.

Cum se înlocuiește lama de tăiere?

Opriți unealta, scoateți bateria și purtați mănuși. Scoateți știftul despicat, stabilizați lama cu cheia hexagonală, deșurubați piulița în sensul acelor de ceas cu cheia multifuncțională. Înlocuiți lama și piulița, apoi strângeți în sens invers acelor de ceas. Introduceți un nou știft despicat.

Ce tip de baterie se folosește?

Folosiți exclusiv baterii EGO 56V compatibile cu blocul motor. Nu încărcați bateria sub ploaie sau într-un loc umed.

Cum se curăță unealta după utilizare?

Scoateți bateria. Curățați lama și capacul cu o perie moale. Ștergeți suprafețele cu o cârpă umedă și săpun blând. Nu utilizați solvenți. Curățați orificiile de ventilație cu o perie.

Ce trebuie să fac dacă motorul nu pornește?

Verificați dacă bateria este bine introdusă și încărcată. Asigurați-vă că maneta de deblocare și întrerupătorul-declanșator sunt apăsate simultan. Dacă problema persistă, consultați manualul.

Cum se depozitează accesoriul?

Scoateți bateria, curățați-l bine și depozitați-l într-un loc uscat, bine ventilat și la îndemâna copiilor. Dacă este scos din blocul motor, instalați capacul de capăt pe arbore.

Când trebuie unși angrenajele de transmisie?

La fiecare 50 de ore de funcționare aproximativ. Scoateți șurubul cu garnitură de etanșare, injectați unsoare până la 3/4 din capacitate, apoi înșurubați la loc.

Pot folosi unealta pe iarbă umedă?

Nu este recomandat să tăiați iarba sau solul umed, deoarece poate înfunda protecția lamei și poate da o margine neregulată. Dacă se întâmplă, opriți unealta, scoateți bateria și curățați protecția.

Unde găsesc piese de schimb?

Folosiți exclusiv piese de schimb EGO recomandate, cum ar fi lama AEB0800. Contactați un reparator autorizat sau consultați egopowerplus.eu.

MANUAL DE UTILIZARE EA0800 EGO

■ A fenti paraméterek PH1400E/PH1420E/PHX1600 meghajtófejjel felszerelve kerültek tesztelésre és mérésre;
Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu o metodă standard de testare și poate fi utilizată pentru compararea sculelor între ele;
- Valoarea totală declarată poate fi utilizată în evaluarea preliminară a expunerii.

OBSERVATIE: Vibrațiile emise în timpul utilizării efective a sculei electrice pot diferi față de valoarea celor declarate pentru scula utilizată; Pentru protejarea operatorului, utilizatorul trebuie să poarte mănuși și protectii auditive în timpul utilizării effective a produsului.

CONTINUTUL AMBALAJULUI

AVERTISMENT: Pentru siguranța și fiabilitatea produsului, toate reparațiile ar trebui efectuate de către un technician de service autorizat.

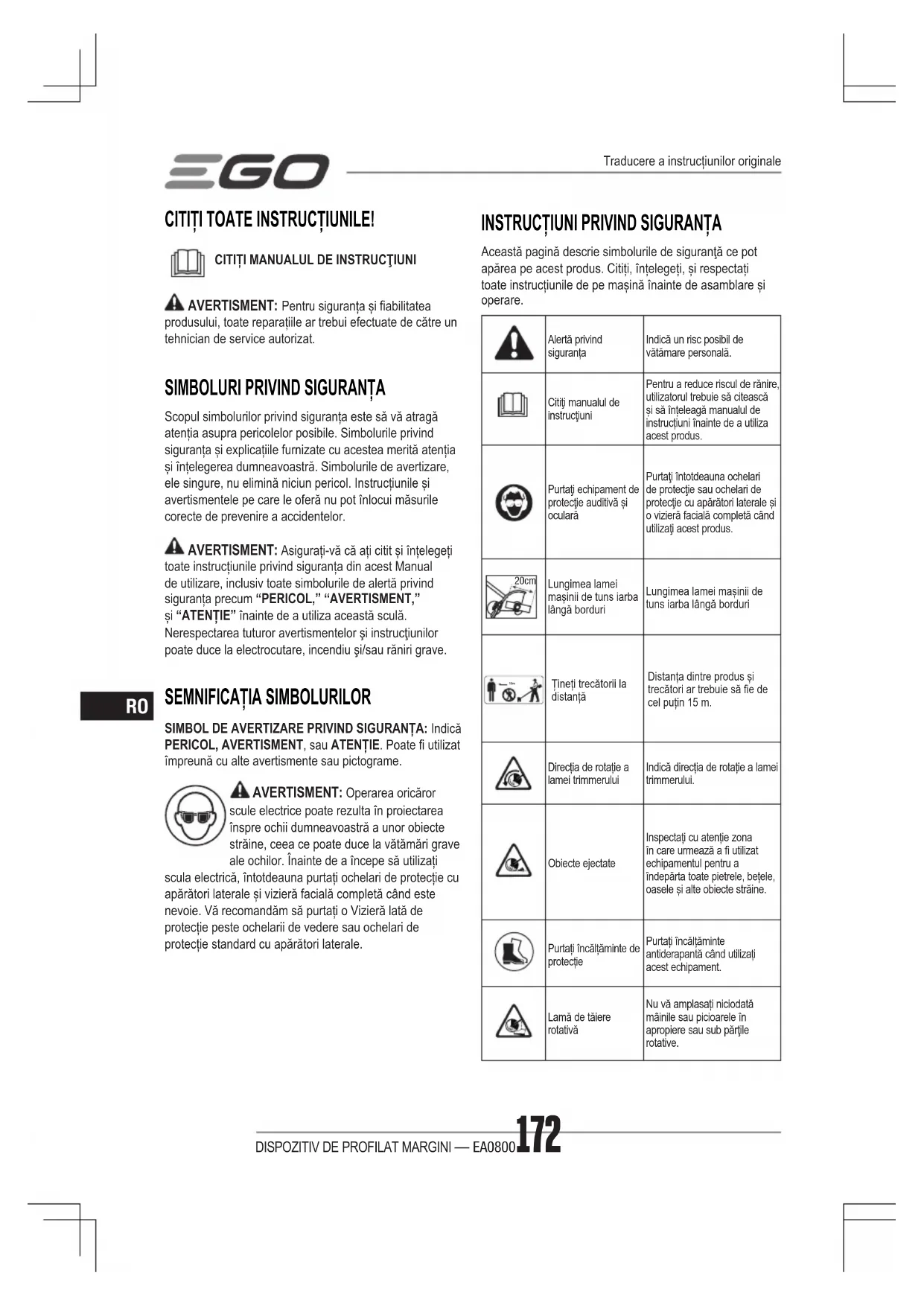

SIMBOLURI PRIVIND SIGURANTA

Scopul simbolurilor privind siguranța este să vă atragă atenția asupra pericolelor posibile. Simbolurile privind siguranța și explicațiile furnizate cu acestea merită atenția și înțelegerea dumneavoastră. Simbolurile de avertizare, ele singure, nu elimină niciun pericol. Instructiunile și avertismentele pe care le oferă nu pot înlocui măsurile corecte de prevenire a accidentelor.

AVERTISMENT: Asigurați-vă că ați citit și înțelegeți toate instrucțiunile privind siguranța din acest Manual de utilizare, inclusiv toate simbolurile de alertă privind siguranța precum “PERICOL,” “AVERTISMENT,” și “ATENTIE” înainte de a utiliza această sculă. Nerespectarea tuturor avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau răniri grave.

SEMNIFICATIA SIMBOLURILOR

SIMBOL DE AVERTIZARE PRIVIND SIGURANTA: Indică PERICOL, AVERTISMENT, sau ATENTIE. Poate fi utilizat împreună cu alte avertismente sau pictograme.

AVERTISMENT: Operarea oricâror scule electrice poate rezulta în proiectarea înspre ochii dumneavoastră a unor obiecte străine, ceea ce poate duce la vătămări grave ale ochilor. Înainte de a începe să utilizați

scula electrică, întotdeauna purtați ochelari de protecție cu apărători laterale și vizieră facială completă când este nevoie. Vă recomandăm să purtați o Vizieră lată de protecție peste ochelarii de vedere sau ochelari de protecție standard cu apărători laterale.

INSTRUCTIUNI PRIVIND SIGURANTA

Această pagină descrie simbolurile de siguranță ce pot apărea pe acest produs. Citiți, înțelegeți, și respectați toate instrucțiunile de pe mașină înainte de asamblare și operare.

	Alertă privind siguranța	Indică un risc posibil de vătămare personală.
	Citiiți manualul de instrucțiuni	Pentru a reduce riscul de rănire, utilizatorul trebuie să citească și să înteleagă manualul de instrucțiuni înainte de a utiliza acest produs.
	Purtați echipament de protecție auditivă și oculară	Purtați întotdeauna ochelari de protecție sau ochelari de protecție cu apărători laterale și o vizieră facială completă când utilizați acest produs.
	Lungimea lamei mașinii de tuns iarba lângă borduri	Lungimea lamei mașinii de tuns iarba lângă borduri
	Țineți trecătorii la distanță	Distanța dintre produs și trecători ar trebuie să fie de cel puțin 15 m.
	Directția de rotație a lamei trimmerului	Indică directția de rotație a lamei trimmerului.
	Obiecte ejectate	Inspectați cu atenție zona în care urmează a fi utilizat echipamentul pentru a îndepărta toate pietrele, betele, oasele și alte obiecte străine.
	Purtați încălțăminte de protecție	Purtați încălțăminte antiderapantă când utilizați acest echipament.
	Lamă de tăiere rotativăPăstrați o distanță suficientă față de liniile de înaltă tensiune	Nu vă amplasăți niciodată mâinile sau picioarele în apropiere sau sub părțile rotative.Pentru prevenirea electrocutării, nu utilizați scula la o distanță mai mică de 15m de liniile electrice suspendate. Contactul cu sau utilizarea produsului în apropierea cablurilor electrice poate cauza răni grave sau electrocutare ce pot fi fatale.
	CE	Acest produs este în conformitate cu directivele europene aplicabile.
	UKCA	Acest produs este în conformitate cu legislația aplicabilă din Marea Britanie.
	DEEE	Deșeurile produselor electrice nu trebuie să fie eliminate împreună cu deșeurile menajere. Predați-le unui punct de reciclare autorizat.
	Zgomot	Nivelul puterii sunetului garantat. Emisii sonore în mediul înconjurător conform Directivei comunitare europene.
V	Volt Voltaj
mm	Milimetru Lungime sau dimensiuni
cm	Centimetru Lungime sau dimensiuni
kg	Kilogram Greutate
...	Curent continuu	Tip sau o caracteristică a curentului

AVERTIZĂRI GENERALE DE SIGURANȚĂ PENTRU MAȘINI

AVERTISMENT: Citiți toate avertizările de siguranță, instrucțiunile, ilustrațiile și specificațiile livrate împreună cu această mașină. Nerespectarea tuturor instrucțiunilor enumerate mai jos se poate solda cu șoc electric, incendiu și/sau vătămare corporală gravă.

Păstrați toate avertismente și instrucțiunile pentru consultare ulterioară.

Termenul „mașină” din avertizări se referă la mașina dumneavoastră electrică (cu cablu) alimentată de la rețeaua electrică sau mașina )(fără cablu de alimentare) care funcționează cu accumulator.

SIGURANTA ZONEI DE LUCRU

■ Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate și întunecoase predispun la accidente.

• Nu puneti în funcțiune mașini în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau prafurilor inflamabile. Mașinile creează scântei, care pot aprinde praful sau gazele.
  ■ Tineți copiii și persoanele prezente la distanță atunci când utilizați o mașină. Distragerea atenției vă poate face să pierdeți controlul.

SIGURANTA ELECTRICĂ

■ Ștecherele mașinilor trebuie să corespundă cu priza electrică. Nu modificați niciodată ștecherul în vreun fel. Nu utilizați ștechere adaptoare de priză cu mașinile echipate cu împământare. Ștecherele nemodificate și prizele adecvate vor reduce riscul de electrocutare.
■ Evitați contactul corpului cu suprafetele legate la împământare, cum sunt țevile, caloriferele, mașinile de gătit și frigiderele. Acest lucru reprezintă un risc sporit de electrocutare în cazul care corpul dumneavoastră este împământat.
- Nu utilizați sculă în condiții de ploaie sau umezeală. Pătrunderea apei în sculă poate crește riscul de electrocutare sau defectiuni care ar putea duce la vătămări corporale.
Nu folositi în mod abuziv cablul de alimentare. Nu utilizați niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a mașinii. Tineți cablul de alimentare departe de căldură, ulei, margini tăioase sau piese în mișcare. Cablurile electrice deteriorate sau încălcite cresc riscul de electrocutare.

- Când utilizati o maşină în aer liber utilizati un cablu prelungitor adecvat pentru utilizarea în aer liber. Utilizarea unui cablu adecvat pentru utilizare în aer liber reduce riscul de electrocutare.

- În cazul în care este inevitabilă utilizarea unei mașini într-o locație umedă, utilizați o sursa cu întrerupător de circuit cu împământare (GFCI). Utilizarea unui întrerupător GFCI reduce riscul de electrocutare.

SIGURANTA PERSONALĂ

• Păstrați-vă vigilența, urmăriți ceea ce faceți și apelați la bunul simț când utilizați o mașină. Nu utilizați o mașină când sunteți obosit(ă), sau sub influența medicamentelor, a alcoolului ori a medicației. Un moment de neatenție în timp ce utilizați mașini se poate solda cu vătămări grave.
• Utilizați echipamente individuale de protecție. Purtați întotdeauna echipament de protecție oculară. Echipamentele de protecție, cum ar fi masca de praf, bocancii de protecție antiderapanți, casca sau

三GO

antifoanele utilizate în condiții corespunzătoare, vor reduce vătămările corporale.

■ Preveniți pornirea accidentală. Asigurați-vă că întrerupătorul este în poziția oprit înainte de a conecta mașina la o sursă de alimentare și/sau set de acumulatori, înainte de a ridica sau de a transporta mașina. Transportul mașinilor cu degetul pe întrerupător sau acționarea mașinilor alimentate electric, predispune la accidente.
- Îndepărtați orice cheie de reglare sau cheie fixă înainte de a porni mașina. O cheie lăsată într-o piesă rotativă a sculei electrice poate duce la vătămări.
- Nu încercați să ajungeți în locuri inaccesibile. Păstrați-vă stabilitatea și echilibrul în orice moment. Astfel veți avea un control mai bun asupra mașinii în situații neașteptate.
- Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Păstrați-vă părul și îmbrăcămintea departe de componentele în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele în mișcare.
- Dacă sunt furnizate dispositive pentru conectarea sistemelor de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corespunzător. Utilizarea dispositivelor de colectare a prafului poate reduce pericolele legate de praf.
- Nu permiteți ca familiaritatea dobândită în urma utilizării frecvente a mașinilor să vă facă să neglijați sau să nesocotiți principiile de siguranță ale sculei. O operație neglijentă poate cauza vătămări grave într-o fracțiune de secundă.

UTILIZAREA ŞI İNGRIJIREA MAŞINII

• Nu forțați mașina. Utilizați mașina potrivită pentru aplicația dumneavoastră. Mașina corectă va face o treabă mai bună și mai sigură când este utilizată conform specificațiilor pentru care a fost concepută.
• Nu utilizați mașina dacă întrerupătorul nu comută pe pozițiile pornit și oprit. Orice mașină care nu poate fi controlată cu întrerupătorul este periculoasă și trebuie reparată.
  ■ Deconectați ștecherul de la sursa de alimentare și/sau scoateți setul de accumulatori, dacă este detașabil, de la mașină înainte de a efectua ajustări, de a schimba accesoriiile sau de a depozita mașinile. Astfel de măsuri preventive reduc riscul de pornire accidentală a mașinii.
• Păstrați mașinile inactive într-un loc inaccesibil copiilor și nu permiteți persoanelor care nu sunt familiarizate cu mașina sau cu aceste instructiuni să opereze mașina. Mașinile sunt periculoase în măinile

utilizatorilor neinstruiti.

• Întrețineți mașina și accesoriiile. Verificați dacă există abateri de la coaxialitate sau gripări ale pieselor în mișcare, avarii ale pieselor și orice altă situație care poate afecta funcționarea mașinii. Dacă este deteriorată, reparați mașina înainte de utilizare. Multe accidente sunt cauzate de mașini prost întreținute.
• Păstrați mașinile de tăiat ascuțite și curate. Mașinile așchietoare întreținute corespunzător și cu muchii de tăiere ascuțite riscă mai puțin să se îndoaie și sunt mai ușor de controlat.
• Utilizați mașina, accesoriiile și biturile de mașină etc. în conformitate cu aceste instrucțiuni, ținând cont de condițiile de lucru și lucrarea de efectuat. Utilizarea mașinii pentru operații diferite de cele intenționate s-ar putea solda cu o situație periculoasă.
• Mentineți mânerele și suprafețele de apucat uscate, curate și fără ulei și vaselină. Mânerele și suprafețele de apucare alunecoase nu permit manevrarea în siguranță și controlul asupra mașinii în situații neașteptate.

UTILIZAREA Şİ İNGRIJIREA MAŞINILOR CU BATERIE

■ Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un tip de set de acumulatori poate prezenta risc de incendiu dacă este utilizat cu alt set de acumulatori.
- Utilizați mașinile numai cu seturile de accumulatori special menționate. Utilizarea oricărui alt set de accumulatori prezintă risc de accidente și incendiu.
- Când nu se utilizează setul de accumulatori, tineți-l departe de alte obiecte metalice precum clamele de hârtie, monedele, cheile, cuiele, şuruburile sau alte obiecte metalice mici care pot realiza o conexiune între borne. Scurtcircuitarea bornelor accumulatorului poate produce arsuri sau un incendiu.
- În condiții abuzive se poate scurge lichid din accumulator; evitați contactul. Dacă are loc contactul accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochii, efectuați suplimentar un consult medical. Lichidul scurs din accumulator poate produce iritări sau arsuri.
Nu utilizați un set de accumulatori sau o mașină deteriorată ori modificată. Acumulatorii deteriorați sau modificați pot prezenta comportament imprevizibil, care poate duce la incendiu, explozie sau risc de vătămare.
Nu expuneți setul de accumulatori la foc sau mașina la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie.

Respectați instrucțiunile de încărcare și nu încărcați setul de accumulatori sau mașina în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specificat poate duce la deteriorarea accumulatorului și la creșterea riscului de incendiu.

INSTRUCTIUNI IMPORTANTE PRIVIND SIGURANTA

AVERTISMENT: Când utilizati trimmere cu fir, trebuie să se respecte întotdeauna instructiunile de bază privind securitatea, inclusiv următoarele, pentru a se reduce riscul de incendiu, soc electric și vătămare.

CITIȚI CU ATENȚIE ÎNAINTE DE UTILIZARE

PĂSTRAȚI PENTRU CONSULTARE ULTERIOARĂ

PERICOL: Nu vă bazați pe izolația electrică a sculei împotriva electroșocurilor. Pentru a reduce riscul de electrocutare nu utilizați niciodată mașina în vecinătatea firelor sau cablurilor (electrice, etc.) care ar putea transporta curent electric.

ATENTIE: Purtați protecție personală auditivă adecvată în timpul utilizării. În anumite condiții și durate de utilizare, zgomotul de la acest produs poate contribui la pierderea auzului.

INSTRUIREA

• Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corectă a mașinii.
• Nu permiteți copiilor, persoanelor cu capacități fizice, senzoriale sau mentale reduse ori lipsite de experiență și cunoștințe sau persoanelor nefamiliarizate cu aceste instructiuni să utilizeze mașina.
• Nu tundeți niciodată marginile în timp ce sunt oameni, mai ales copii, sau animale în apropiere.
  ■ Rețineți că operatorul sau utilizatorul este responsabil de accidentele sau pericolele la care sunt supuse alte persoane sau bunurile acestora.

PREGĂTIREA

În timp ce utilizați echipamentul, purtați întotdeauna protecție oculară și auditivă, încălțăminte trainică și pantaloni lungi.
■ Inspectați cu atenție zona în care urmează a fi utilizat echipamentul pentru a îndepărta toate pietrele, bețele, oasele și alte obiecte străine.
Înainte de utilizare, verificați întotdeauna vizual lama, şuruburile lamei și ansamblul lamei să nu fie uzate sau deteriorate. Înlocuii lamele uzate sau deteriorate și şuruburile în seturi, pentru a păstra echilibrul.

UTILIZAREA

Utilizați trimmerul numai pe timp de zi sau în condiții de lumină artificială bună.
■ Mențineți întotdeauna o poziție stabilă pe pante.
■ Mergeti, nu fugiti niciodată.
■ Fiți foarte atent când schimbați sensul sau trageti trimmerul către dumneavoastră.
■ Asigurați-vă că lama este oprită înainte de traversa suprafețe ce nu sunt acoperite cu iarbă și când transportați trimmerul dinspre și înspre zona de utilizare.
- Nu utilizati niciodată trimmerul fără apărători sau cu acestea montate greșit.
- Nu schimbați setările regulatorului de motori și nu îl supraturați motorul.
■ Porniți motorul cu atenție, în conformitate cu instructiunile și ținând picioarele la distanță de lamă(e).
Nu încinați când puneți motorul în funcțiune, decât dacă trimmerul de profilat margini trebuie încinat pentru a fi pornit. În acest caz, nu-l încinați mai mult decât este absolut necesar și ridicati numai partea care se află la distanță de operator.
■ Nu porniti motorul dacă în fața lamei(elor) se află cineva.
- Nu vă amplasați niciodată mâinile sau picioarele în apropiere sau sub părțile rotative.
- Întotdeauna opriți motorul și deconectați-l de la acumulator:
1) Înainte de eliminarea blocajelor;
2) Înainte de verificarea, curățarea sau orice intervenție adusă lamei(elor);
3) După lovirea unui obiect străin: Verificați lama(ele) pentru depistarea avariilor și efectuați reparațiile necesare înainte de a reporni și utiliza trimmerul;
4) Dacă trimmerul începe să vibreze anormal (verificați imediat).
■ Opriti motorul de fiecare dată când plecați de lângă trimmer;
■ Nu încărcați setul de accumulatori în condiții de ploaie sau de umezeală.
- Utilizați numai seturile de acumulatori și încărcătorii din fig.A.
■ Setul de accumulatori trebuie scos din aparat înainte de eliminarea acestuia.
■ Acumulatorul trebuie eliminat într-un mod nepericulos.
- Nu eliminați acumulatorii aruncându-i în foc. Celulele riscă să explodeze. Verificați normele locale privind eventualele instrucțiuni speciale de eliminare.

三GO

Nu desfaceți sau să mutilați acumulatorul. Electrolitul eliberat este coroziv și poate afecta ochii și pielea. Acesta poate fi toxic dacă este înghițit.
■ Atenție când manevrați acumulatori pentru a scurtcircuita acumulatorul cu materiale conductoare precum inele, brățări și chei. Acumulatorul sau conductorul se pot supraîncălzi și cauza arsuri.
■ Sculele electrice alimentate cu baterii nu trebuie să fie racordate la o priză electrică, de aceea, acestea sunt întotdeauna în stare de funcționare. Atenție la eventualele riscuri chiar și când scula nu este în funcțiune. Aveți grijă când efectuați operații de întreținere sau de service.
- Nu spălați trimmerul cu furtunul de grădină; evitați pătrunderea apei în motor și în conexiunile electrice.

Întreținerea și depozitarea

■ Mentineți strânse toate piulițele și şuruburile, pentru a fi siguri că aparatul este în stare bună de funcționare.
■ Înlocuiti piesele uzate sau defecte.
■ Nu încercați să reparați dumneavoastră trimmerul decât dacă aveți competențele necesare.
- Utilizați numai piese de schimb și accesorii recomandate de către fabricant.
■ Deconectați mașina de la accumulator înainte de a efectua operațiuni de întreținere sau de a-l curăța.
- Inspectați și efectuați întreținerea mașinii cu regularitate. Datți aparatul la reparat numai unui reparator autorizat.
■ Când nu este utilizată, nu lăsați mașina la îndemâna copiilor.
În cazul situaților care nu sunt adresate în acest manual, utilizați grijă și răționament. Contactați centrul de service EGO pentru asistență.
■ Păstrați aceste instrucțiuni. Consultați-le frecvent și utilizați-le pentru a instruii alte persoane care ar putea utiliza această sculă electrică. Dacă împrumutați cuiva această sculă, împrumutați-i și aceste instrucțiuni pentru a preveni utilizarea inadecvată a produsului și posibile răniri.

PĂSTRAȚI ACESTE INSTRUCTIUNI!

NOTĂ: CONSULTAȚI MANUALUL DE INSTRUCTIUNI AL CAPULUI DE ALIMENTARE PENTRU REGULI SUPLIMENTARE DE SIGURANȚĂ SPECIFICE

SPECIFICATII

Lungime lamă		20 cm
Adâncime de tăiere Până la 75 mm
Greutate		2,26 kg
Temperatură de funcționare		-15°C - 40°C
Temperatură de stocare		-20°C - 70°C
Nivel de putere sonoră măsurat L_WA		92,4 dB(A)K=2,07 dB(A)(PH1400E)
		90,7 dB(A)K=1,46 dB(A)(PH1420E)
		90 dB(A)K=1,3 dB(A)(PHX1600)
Max. Nivel de presiune sonoră laurechea operatorului L_PA e.		79,8 dB(A)K=3 dB(A)(PH1400E)
		81,2 dB(A)K=3 dB(A)(PH1420E)
		84 dB(A)K=3 dB(A)(PHX1600)
Nivel de putere sonoră garantată L_WA (conform 2000/14/CE)		95 dB(A)
Vibrații a_h	Mâner frontal deoperare	1,2 m/s2K=1,5 m/s2(PH1400E)
		1,95 m/s2K=1,5 m/s2(PH1420E)
		1,6 m/s2K=1,5 m/s2(PHX1600)
	Mâner posterior	2,2 m/s2K=1,5 m/s2(PH1400E)
		1,66 m/s2K=1,5 m/s2(PH1420E)
		1,53 m/s2K=1,5 m/s2(PHX1600)

■ Parametrii de mai sus sunt testați și măsurați când scula este echipată cu capul de alimentare PH1400E/PH1420E/PHX1600;
Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu o metodă standard de testare și poate fi utilizată pentru compararea sculelor între ele;
Valoarea totală declarată poate fi utilizată în evaluarea preliminară a expunerii.

OBSERVATIE: Vibratiile emise în timpul utilizării efective a sculei electrice pot diferi față de valoarea celor declarate pentru scula utilizată; Pentru protejarea operatorului, utilizatorul trebuie să poarte mănuși și protecții auditive în timpul utilizării effective a produsului.

CONTINUTUL AMBALAJULUI

DENUMIRE PIESÄ CANTITATE
Accesoriu trimmer de profilat margini	1
Cheie hexagonală	1
Cheie multifuncțională	1
Cui spintecat	2
Manual de instructiuni	1

Lamă recomandată

DENUMIRE PIESĂ NUMĂR MODEL
Lamă trimmer de profilat margini	AEB0800

DESCRIERE

PREZENTAREA DISPOZITIVULUI DUMNEAVOASTRĂ DE PROFILAT MARGINI (Fig. A)

1. Dop
2. Tijă trimmer de profilat margini
3. Apărătoare lamă
4. Lamă
5. Buton de reglare a adâncimii
6. Roată de ghidare
7. Cheie hexagonală

8. Cheie multifuncțională

9. Interval de ghidare pentru reglarea adâncimii

10. Clapă de resturi

11. Cui spintecat
12. Șurub de fixare a plăcii de ghidare
13. Placă de ghidare

ASAMBLAREA

AVERTISMENT: în caz de piese avariate sau care lipsesc, nu utilizați acest produs dacă piesele nu sunt înlocuite. Utilizarea acestui produs cu piese avariate sau lipsă poate rezulta în vătămări personale grave.
AVERTISMENT: Nu încercați să modificați acest produs sau să creați accesorii nerecomandate pentru acest trimmer cu fir. Orice alterare sau modificare este considerată utilizare greșită și poate duce la condiții periculoase ce pot rezulta în vătămări personale grave.
AVERTISMENT: Pentru a preveni pornirea accidentală care ar putea cauza vătămări personale grave, întotdeauna scoateți setul de accumulatori din mașină când asamblăți componente.
AVERTISMENT: Purtați întotdeauna mănuși când montați sau înlocuți apărătoarea. Aveți grijă la lama de pe apărătoare și protejați-vă mâna împotriva täieturilor.
AVERTISMENT: Nu utilizati niciodată mașina fără apărătoarea bine fixată. Apărătoarea trebuie să fie întotdeauna instalată pe mașină pentru a proteja utilizatorul! Când apărătoarea este atașată, nu încercați niciodată să o îndepărțați sau să o reglați; dacă este nevoie să fie înlocuită, această operație trebuie executată de un tehnician de service autorizat!"

CONECTAREA DISPOZITIVULUI DE PROFILAT MARGINI LA CAPUL DE ALIMENTARE

Acest dispozitiv de profilat margini este conceput pentru a fi utilizat cu Capul de alimentare EGO 56V cu accumulator de Litiu-ion PH1400E/PH1420E/PHX1600.

Consultați secțiunea privind“ INSTALAREA UNUI DISPOZITIV DE PROFILAT MARGINI LA CAPUL DE ALIMENTARE ” din manualul de instrucțiuni al capului de alimentare PH1400E/PH1420E/PHX1600.

FUNCTIONAREA

AVERTISMENT: Nu permiteți ca familiarizarea cu acest produs să vă facă neglijent. Amintiți-vă că o fracțiune de secundă de neglijență este suficientă pentru a provoca vătămări grave.

三GO

AVERTISMENT: Purtați întotdeauna ochelari de protectie cu apărători laterale. Împreună cu protecții auditive. Nerespectarea acestei instructiuni ar putea avea ca rezultat proiectarea în ochi a obiectelor și alte posibile vătămări grave.

APLICATII

Puteti utiliza acest produs în scopul menționat mai jos:

■ Profilarea marginilor în jurul aleilor, demarcarea rondourilor de flori și alte suprafețe similare.

OBSERVATIE: Scula trebuie utilizată numai în scopul pentru care a fost proiectată. Orice altă utilizare este considerată a fi caz de utilizare necorespunzătoare.

Înaintea fiecărei utilizări, verificați pentru depistarea pieselor uzate/avariate.

Verificați capul cu bobina, apărătoarea și mânerul frontal de operare și înlocuiti piesele care sunt fisurate distorsionate, îndoite sau avariate în vreun fel.

AVERTISMENT: Pentru prevenirea rănilor personale grave, scoateți setul de acumulatori din sculă înainte de a depana, curăța, înlocui accesoriile sau de a îndepărta materialul din produs.

UTILIZAREA DISPOZITIVULUI DE PROFILAT MARGINI CU CAPUL DE ALIMENTARE

AVERTISMENT: Îmbrăcați-vă corespunzător pentru a reduce riscul de rănire când utilizați această sculă. Nu purtați haine largi sau bijuterii. Purtați echipament de protectie/oculari și auditiv/pentru urechi. Purtați pantaloni lungi rezistenți, cizme și mănuși. Nu purtați pantaloni scurți, sandale sau să stați desculț. Purtați mască de față sau mască de praf în locurile cu praf.

AVERTISMENT: Îndepărtați toate obstacolele și obiectele solide din zona de lucru.

Pentru o utilizare mai sigură și mai bună, așezați-vă pe umăr cureaua de umăr. Reglați curea de umăr într-o poziție confortabilă de lucru.

Tineți trimmerul cu mâna dreaptă pe mânerul posterior și cu mâna stângă pe mânerul frontal. Apucați ferm cu ambele mâini în timpul utilizării sculei. Trimmerul de profilat margini trebuie menținut într-o poziție confortabilă cu mânerul posterior aproximativ la înălțimea șoldului (Fig. B).

AVERTISMENT: Cureaua de umăr este și un mecanism rapid de detașare în situații periculoase. În caz de urgență, îndepăratați imediat cureaua de pe umăr, indiferent de modul de instalare al curelei.

După fiecare utilizare, curățați trimmerul.

Consultați secțiunea ÎNTRETINEREA pentru instrucțiuni privind curățarea.

AJUSTAREA ADÂNCIMII DE TÃIERE

1. Opriti motorul și scoateți setul de accumulatori.
2. Slăbiți butonul de ajustare a adâncimii în direcția săgeții de deblocare marcată pe buton (Fig. C).
3. Deplasați roata de ghidare împreună cu bara de ghidare pentru ajustarea adâncimii, în sus pentru creșterea adâncimii de tăiere sau în jos pentru descreșterea adâncimii (Fig. D).
4. Ajustați roata de ghidare astfel încât lama de abia să atingă solul sau să pătrundă în suprafața solului maxim 5mm (Fig. E), după care strângeti-o bine.
5. Stând în poziția normală de lucru, verificați din nou adâncimea de tăiere și corectați-o dacă este nevoie.

PORNIREA/OPRIREA SCULEI

Consultați sectiunea privind “ PORNIREA/OPRIREA CAPULUI DE ALIMENTARE ” din manualul de instrucțiuni al capului de alimentare PH1400E/PH1420E/PHX1600.

SFATURI PRIVIND UTILIZAREA

■ Tineți și ghidati capul de alimentare astfel încât lama să fie verticală. Utilizați linia de vizare pentru a alinia lama cu marginea stratului (Fig. F).
■ Nu lucrați la o viteză mai mare decât cea de mers. Dacă lama începe să se înfunde, înseamnă că tăiați prea repede; încetiniți-vă ritmul.
- Întotdeauna deplasați-vă înainte când tăiați și deplasați trimmerul înainte. Nu trageti trimmerul înspre dumneavoastră.
Nu forțați lama în sol. Contactul ușor dintre lamă și marginea trotuarului, curbei, etc, este acceptabilă și nu va avaria trimmerul.
Cele mai bune rezultate sunt obținute când iarba este uscată. Evitați profilarea în solul umed sau zonele cu iarbă udă deoarece apărătoarea de lamă riscă să se înfunde rezultând un profil neuniform. Dacă lama se înfundă, opriți motorul, detașați setul de accumulatori și îndepărtați resturile de pe apărătoarea lamei.

ÎNTRETINEREA

AVERTISMENT: Înainte de a inspecta, curăța sau de efectua operațiuni de service asupra aparatului, opriți motorul, asigurați-vă că toate componentele mobile sunt oprite și îndepăratați setul de accumulatori dacă este nevoie Nerespectarea acestor instrucțiuni se poate solda cu vătămări corporale grave sau distrugerea bunurilor.

AVERTISMENT: Când efectuați operații de service, utilizați doar piese de schimb identice. Utilizarea oricăror altor piese poate crea un pericol sau poate produce o deteriorare. Pentru siguranța și Iabilitatea produsului, toate reparațiile ar trebui efectuate de către un tehnician de service autorizat.

ÎNTRETINERE GENERALĂ

Evitați utilizarea solventilor când curățați piese din plastic. Majoritatea pieselor din plastic sunt susceptibile să se deterioreze de la diverse tipuri de solventi comerciali și se pot defecta prin utilizarea acestora. Utilizați cărpe curate pentru a îndepărta murdăria, praful, uleiul, vaselina etc.

CURĂȚAREA PRODUSULUI

• După îecare utilizare, curățați, solul acumulat sau lama de pe lamă și de pe apărătoare, utilizând o perie moale. Ștergeți suprafața trimmerului cu o cârpă curată umezită cu o soluție ce conține un detergent slab.
  Utilizați o perie mică sau fanta de aer cu perie a unui aspirator mic pentru a curăța fantele de aerisire de obstrucții de pe carcasa posterioară.

OBSERVATIE: Nu utilizati detergenti puternici pe carcasa de plastic sau pe mâner. Acestea pot □ deteriorarea de anumite uleiuri parfumate precum molid și lămâie.

ÎNLOCUIREA LAMEI

AVERTISMENT: Nu încercați să îndreptați sau să sudați o lamă îndoită sau îsurată - aceasta riscă să se rupă - va trebui înlocuită. Vă recomandăm să înlocuiti lană trimmerului numai cu o lamă de trimmer EGO, consultați secțiunea “Lama recomandată”.

OBSERVATIE: Înlocuiti lama dacă lungimea acesteia este insulcientă pentru a menține distanța necesară față de sol 3. și obține adâncimea de tăiere necesară.

AVERTISMENT: Întotdeauna protejați-vă mâinile purtând mănuși rezistente sau înfășurând lama cu cârpe sau alte materiale când efectuați orice operație de întreținere asupra lamei de tăiere a trimmerului.

Îndepărtarea lamei

1. Opriti motorul și scoateți setul de accumulatori.
2. Poziționați trimmerul de prollat margini pe spate astfel e. încât lama să [e îndreptată în sus.
3. Purtați mănuși de protecție Utilizați un clește cu cioc lung (neinclus) pentru a îndepărta cuiul spintecat din axul motorului (Fig. G).
4. Rotiți lama pentru a alinia canelura din llanșă cu tor oričiul din carcasa cutiei de viteze (Fig. G).

Fig. W pentru descrierea pieselor consultați tabelul de mai jos:

G-1 Cui spintecat

G-2 Flanşă interioară

G-3 Carcasă cutie de viteze

Introduceți cheia hexagonală în oriliciile aliniate pentru a se comporta ca un stabilizator. Utilizați cheia multifuncțională furnizată pentru a slăbi piulița ÎN SENSUL ACELOR DE CEAS (Fig. H).

1. Îndepăratați piulița, Đanșa exterioară, lama și Đanșa interioară de pe axul motorului (Fig. I). VeriÎcăți-le și înlocuiți-le dacă sunt uzate.

'Fig. I pentru descrierea pieselor consultați tabelul de mai jos:

I-1 A	x motor I-5 Lamă
I-2 Flanșă interioară I-6			Flanșă exterioroară
I-3	Canelură în Āanșa interioară	I-7	Piuliță
I-4	Proeminență pe Āanșa interioară	I-8	Cui spintecat

Instalarea lamei

ma Pozitionați Ianșa interioară pe axul motorului cu proeminenta îndreptată înspre exterior (Fig. I).

1. Instalați o nouă lamă pe Āanșa interioară, asigurându-vă că lama este montată în siguranță la locul ei (Fig. J).
   Instalați Āanșa exterioară, iar apoi piulița pe ax, și strângeți piulița ÎN SENS INVERS ACELOR DE CEAS cu mâna.

2. Urmați pașii de mai sus 4 & 5 din secțiunea “Îndepărtarea lamei” pentru a stabiliza lama și a strânge bine piulița ÎN SENS INVERS ACELOR DE CEAS.

3. Introduceți un nou cui spintecat în oriți ciul din axul motorului. Îndoți cele două piciorușe ale cuiului în direcții opuse cu ajutorul cleștelui cu cioc lung (neinclus) (Fig. G).

三GO

ÎNLOCUIREA ROȚII DE GHIDARE

1. Opriti motorul și scoateți setul de accumulatori.
2. Poziționați trimmerul de profilat margini pe spate astfel încât roata de ghidare să fie îndreptată în sus.
3. Slăbiți butonul de ajustare a adâncimii în direcția săgeții de deblocare marcată pe buton și îndepăratați-l.
4. Îndepärtați șaiba elastică, șaiba normală 1, roata de ghidare, bucșa și șaiba normală 2 de pe tija cu filet (Fig. K). Verificați-le și înlocuți-le dacă sunt uzate.
5. Montați mai întâi tija cu filet prin intervalul de ghidare pentru reglarea adâncimii, după care șaiba normală 2, bucșa și roata nouă, după care montați șaiba normală 1, șaiba elastică și butonul de reglare a adâncimii pe tija cu filet în ordinea descrisă în Fig. K.

Fig. K pentru descrierea pieselor consultați tabelul de mai jos:

K-1	Buton de reglare a adâncimii	K-5	Bucşă
K-2	Şaibă elastică K-6	Şaibă	normală 2
K-3	Şaibă normală 1	K-7	Tijă cu filet
K-4	Roată de ghidare K-8		Interval de ghidare pentru reglarea adâncimii

OBSERVATIE: Roata de ghidare trebuie montată cu nervurile roții îndreptate înspre interior (Fig. L).

Fig. L pentru descrierea pieselor consultați tabelul de mai jos:

L-1 Șuruburi L-3 Clapă de resturi
L-2 Nervură roată L-4 Plăcută de prindere

1. Blocați butonul de ajustare al adâncimii.

ÎNLOCUIREA CLAPEI DE RESTURI (Fig. L)

1. Opriti motorul și scoateți setul de accumulatori.
2. Utilizați cheia hexagonală furnizată pentru a slăbi cele două suruburi.
3. Îndepărtați şuruburile, plăcuța de fixare și clapa de resturi.
4. Înlocuiti clapa cu una nou și blocați-o cu plăcuța de fixare și cu cele două şuruburi.

VERIFICAREA Şİ İNLOCUIREA APĂRĂTORII ANTI UZURĂ/PLĂCUEI DE GHIDARE (Fig. M)

Verificați apărătoarea anti uzură și plăcuța de ghidare pentru depistarea deteriorărilor înainte de a pune în funcțiune scula. Apărătoarea anti uzură trebuie înlocuită imediat după ce carcasa cutiei de viteze devine vizibilă.

OBSERVATIE: Carcasa cutiei de viteze poate fi grav avariata dacă nu înlocuiti imediat apăratoarea de protectie anti-uzură când carcasa cutiei de viteze devine vizibilă.

1. Opriti motorul și scoateți setul de accumulatori.
2. Purtați mănuși de protecție Rotiți lama după cum este nevoie pentru a expune cele două şuruburi.
3. Utilizați cheia hexagonală furnizată pentru a slăbi și îndepărța cele două șuruburi.

OBSERVATIE: Dacă nu trebuie decât să înlocuți plăcuța de ghidare, slăbiti și îndepăratați numai șurubul 1.

1. Îndepărtați apărătoarea anti-uzură/plăcuța de ghidare uzată.
2. Instalați noua apărătoare anti-uzură și plăcuță de ghidare pe carcasa cutiei de viteze și blocați-le cu două șuruburi.

Fig. M pentru descrierea pieselor consultați tabelul de mai jos:

M-1	Şurub 1	M-4	Apărătoare anti-uzură
M-2	Plăcuță de ghidare	M-5	Orificii de montare
M-3	Şurub 2	M-6	Carcasă cutie de viteze

ÎNDEPĂRTAREA PLĂCUȚEI DE GHIDARE

Dacă aveți experiență cu acest tip de trimmer de profilat margini sau dacă vi se pare că plăcuța de ghidare vă împiedică să profilați marginile, puteți îndepărta plăcuța de ghidare.

1. Slăbiti și îndepăratați șurubul 1.
2. Îndepărtați plăcuța de ghidare.
3. Înlocuiti și strângeti şurubul 1.

LUBRIFIEREA ANGRENAJELOR DE TRANSMISIE

Angrenajele de transmisie din carcasa cutiei de viteze trebuie lubrifiate periodic cu unsoare pentru angrenaje. Verificați nivelul unsorii din carcasa cutiei de viteze la fiecare 50 de ore de utilizare îndepărtând şurubul de etanșeizare de pe latura carcasei.

Dacă pe laturile angrenajului nu se vede unsoare, urmati paşii de mai jos pentru a umple cu unsoare de angrenaj 3/4 din capacitate.

Nu umpleți complet angrenajele de transmisie.

1. Poziționați trimmerul vertical, astfel încât şurubul de etanșeizare este îndreptat în sus (Fig. N).
2. Utilizați cheia hexagonală furnizată pentru a slăbi și îndepărta șurubul de etanșeizare. Utilizați o seringă (neinclusă) pentru a injecta o cantitate de unsoare în orificiul șurubului; nu depășiți 3/4 din capacitate.
3. După injectare, strângeti şurubul de etanşeizare.

DEPOZITAREA PRODUSULUI

■ Detaşati setul de accumulatori de pe trimmer.
■ Curățați scula bine înainte de a o depozita.
- Dacă dispozitivul de profilat margini este detașat de capul de alimentare și depozitat separat, instalați dopul pe tija dispozitivului pentru a se evita pătrunderea murdăriei în cuplaj.
- Depozitați aparatul într-un loc uscat, bine aerisit, închis cu cheia sau la înălțime, în care copiii nu au acces. Nu depozitați produsul pe sau lângă fertilizanți, benzină sau alte chimicale.

Protejarea mediului înconjurător

Nu eliminați echipamentul electric, acumulatorul epuizat și încărcătorul de acumulator împreună cu deșeurile menajere! Predați acest produs unui punct de reciclare autorizat și puneti-l la dispoziția colectării separate. Mașina electrică trebuie returnată unui centru de reciclare ecologic.

GHID DE DEPANARE

PROBLEMĂ	CAUZĂ SOLUȚIE
Motorul nu pornește	Setul de accumulatori nu este atașat de capul de alimentare.Nu există contact electric între capul de alimentare și setul de accumulatori.Setul de accumulatori este descărcat.Buton de blocare și trăgaciul nu sunt apăsate simultan.	Atașați setul de accumulatori de capul de alimentare.Îndepărtați acumulatorul, verificați contactele și reinstalați setul de accumulatori până când acesta se anclanșează în poziție.Încărcați acest set de accumulatori cu încărcătorii EGO menționați în acest manual.Apăsați în jos maneta de blocare și țineți-o apăsată, după care apăsați trăgaciul declanșator pentru a porni trimmerul.
Capul de alimentare se oprește în timpul funcționării.	Motorul este suprasolicitat.Setul de accumulatori sau capul de alimentare sunt prea fierbinți.Setul de accumulatori este deconectat de la sculă.Setul de accumulatori este descărcat.	Motorul își va reveni după ce sarcina este îndepărtată. Pentru lucru continuu, diminuați sarcina capului de alimentare.Lăsați setul de accumulatori sau capu de alimentare să se răcească până când temperatura scade sub 67°C.Reinstalați setul de accumulatori.Încărcați acest set de accumulatori cu încărcătorii EGO menționați în acest manual.
Profil neuniform	Iarba sau solul sunt prea ude.Apărătoarea lamei este înfundată.	Evitați utilizarea trimmerului pe sol umed sau iarbă udă.Opriți motorul, detașați setul de accumulatori și îndepărtați resturile de pe apărătoarea lamei.

GARANTIA

POLITICA DE GARANTIE EGO

Vă rugăm consultați website-ul egopowerplus.eu pentru termenii și condițiile complete ale politicii de garanție EGO.

PREBERITE VSA NAVODILA!

PREBERITE PRIROČNIK Z NAVODILI ZA UPORABO

OPOZORILO: Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

VARNOSTNI SIMBOLI
