HASZNÁLATI ÚTMUTATÓ EA0800 EGO

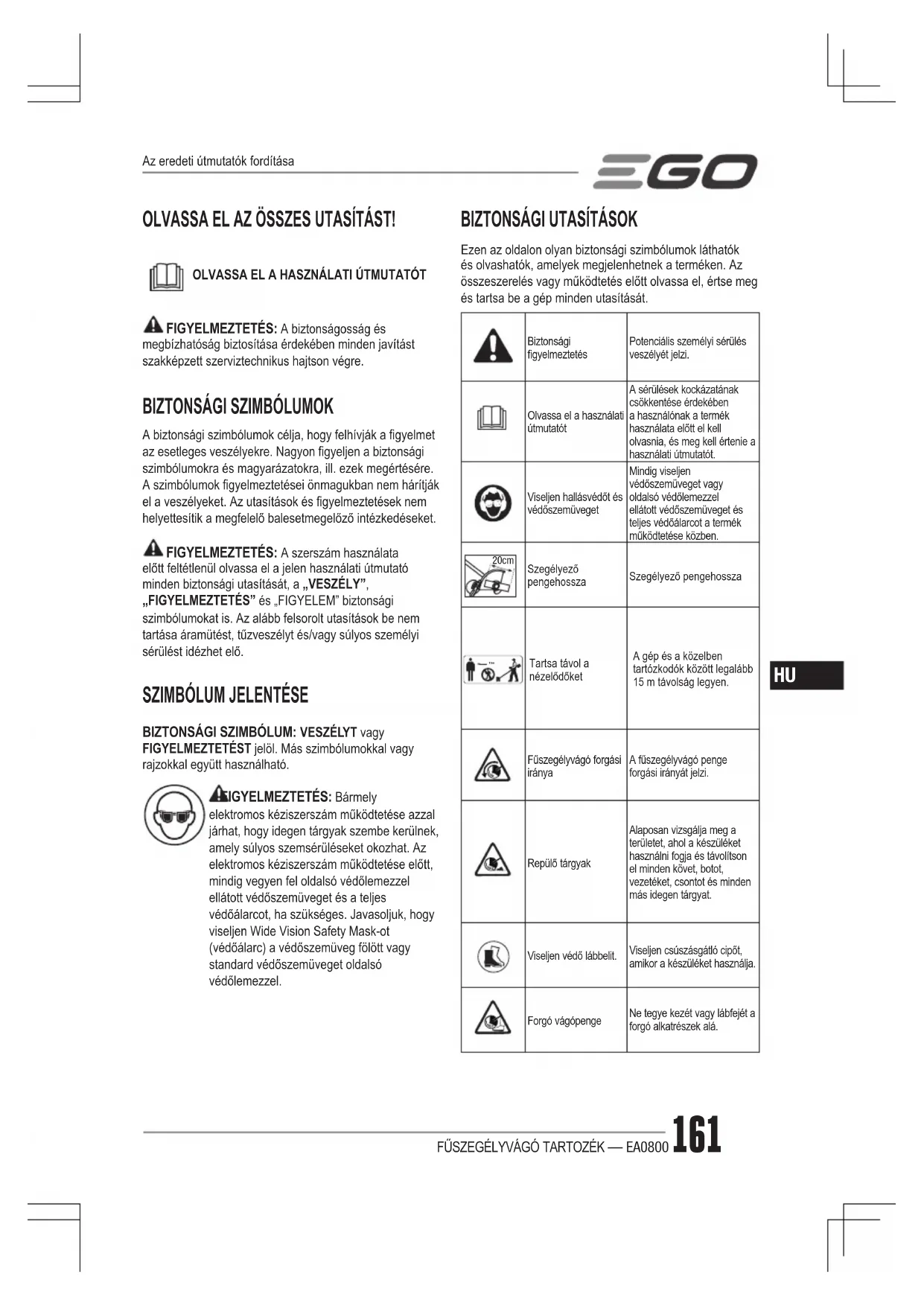

OLVASSA EL AZ ÖSSZES UTASÍTÁST! OLVASSA EL A HASZNÁLATI ÚTMUTATÓT FIGYELMEZTETÉS: A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.

BIZTONSÁGI SZIMBÓLUMOK

A biztonsági szimbólumok célja, hogy felhívják a gyelmet az esetleges veszélyekre. Nagyon gyeljen a biztonsági szimbólumokra és magyarázatokra, ill. ezek megértésére. A szimbólumok gyelmeztetései önmagukban nem hárítják el a veszélyeket. Az utasítások és gyelmeztetések nem helyettesítik a megfelelő balesetmegelőző intézkedéseket. FIGYELMEZTETÉS: A szerszám használata előtt feltétlenül olvassa el a jelen használati útmutató minden biztonsági utasítását, a „VESZÉLY”, „FIGYELMEZTETÉS” és „FIGYELEM” biztonsági szimbólumokat is. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos személyi sérülést idézhet elő.

BIZTONSÁGI SZIMBÓLUM: VESZÉLYT vagy FIGYELMEZTETÉST jelöl. Más szimbólumokkal vagy rajzokkal együtt használható. FIGYELMEZTETÉS: Bármely elektromos kéziszerszám működtetése azzal járhat, hogy idegen tárgyak szembe kerülnek, amely súlyos szemsérüléseket okozhat. Az elektromos kéziszerszám működtetése előtt, mindig vegyen fel oldalsó védőlemezzel ellátott védőszemüveget és a teljes védőálarcot, ha szükséges. Javasoljuk, hogy viseljen Wide Vision Safety Mask-ot (védőálarc) a védőszemüveg fölött vagy standard védőszemüveget oldalsó védőlemezzel.

BIZTONSÁGI UTASÍTÁSOK

Ezen az oldalon olyan biztonsági szimbólumok láthatók és olvashatók, amelyek megjelenhetnek a terméken. Az összeszerelés vagy működtetés előtt olvassa el, értse meg és tartsa be a gép minden utasítását. Biztonsági gyelmeztetésPotenciális személyi sérülés veszélyét jelzi.Olvassa el a használati útmutatótA sérülések kockázatának csökkentése érdekében a használónak a termék használata előtt el kell olvasnia, és meg kell értenie a használati útmutatót.Viseljen hallásvédőt és védőszemüvegetMindig viseljen védőszemüveget vagy oldalsó védőlemezzel ellátott védőszemüveget és teljes védőálarcot a termék működtetése közben. 20cm Szegélyező pengehosszaSzegélyező pengehossza 15m Tartsa távol a nézelődőketA gép és a közelben tartózkodók között legalább 15 m távolság legyen.Fűszegélyvágó forgási irányaA fűszegélyvágó penge forgási irányát jelzi.Repülő tárgyakAlaposan vizsgálja meg a területet, ahol a készüléket használni fogja és távolítson el minden követ, botot, vezetéket, csontot és minden más idegen tárgyat.Viseljen védő lábbelit.Viseljen csúszásgátló cipőt, amikor a készüléket használja.Forgó vágópengeNe tegye kezét vagy lábfejét a forgó alkatrészek alá. Az eredeti útmutatók fordításaFŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800162

Tartson kellő távolságot az elektromos vezetékektől.Az áramütés megelőzése érdekében ne működtesse feje feletti elektromos vezetékek közelében 15m belül. Amennyiben elektromos vezetékekhez ér, vagy azok közelében használja, akkor sérülést vagy áramütést okozhat, amely halállal végződhet. A termék megfelel az érvényes EK irányelveknek. UKCA Ez a termék megfelel az alkalmazandó brit jogszabályoknak. WEEE Az elhasználódott elektromos termékek nem helyezhetők a háztartási hulladék közé. Vigye hivatalos újrahasznosító telephelyre.

Zaj Garantált hangteljesítményszint. Környezetre ható zajkibocsátás a Európai Közösség irányelve szerint. volt Feszültség milliméter Hossz vagy méret centiméter Hossz vagy méret kilogramm SúlyEgyenáram Áram típusa vagy jellemzői

ÁLTALÁNOS GÉPBIZTONSÁGI

FIGYELMEZTETÉSEK FIGYELMEZTETES: Olvassa el a szerszámhoz mellékelt összes biztonsági gyelmeztetést, utasítást, illusztrációt és specikációt. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő. ŐRIZZEN MEG MINDEN UTASÍTÁST ÉS FIGYELMEZTETÉST, HOGY KÉSŐBB IS ELŐ TUDJA MAJD VENNI. A gyelmeztetésekben szereplő „szerszám” kifejezés az Ön hálózati (vezetékes) vagy akkumulátoros (vezeték nélküli) gépére vonatkozik.

MUNKATERÜLET BIZTONSÁGA

◾ A munkaterület legyen tiszta és jól megvilágított. A munkaterületen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye. ◾ Ne használja a szerszámot robbanásveszélyes környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatóak. A szerszám szikrákat képez, amelyek meggyújthatják a port vagy gázt. ◾ Tartsa távol a gyermekeket és a közelben tartózkodó személyeket, amikor a szerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.

ELEKTROMOS BIZTONSÁG

◾ A szerszám csatlakozóinak illeszkedniük kell az aljzathoz. Soha és semmiképpen se módosítsa a csatlakozódugót. Ne használjon adapteres csatlakozódugókat a (földelt) szerszámokhoz. Az eredeti csatlakozódugó és megfelelő hálózati aljzat alkalmazásával megelőzi az áramütés veszélyét. ◾ Ne érjen földelt felületekhez, ilyenek pl. a csövek, fűtőtestek, tűzhelyek vagy hűtőszekrények. Az áramütés kockázata nagyobb, ha a teste le van földelve. ◾ Ne működtesse a gépet esőben vagy nedves körülmények között. A gépbe jutó víz növelheti az áramütés és a személyi sérülést okozó meghibásodás kockázatát. ◾ Ne használja a kábelt helytelen módon. Soha ne a vezetéknél fogva hordozza, húzza, vagy válassza le a szerszámot. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől és mozgó alkatrészektől. A sérült vagy összegabalyodott hálózati kábelek megnövelik az áramütés veszélyét. ◾ A szerszám szabadtéri üzemeltetéséhez használjon szabadtéren használható hosszabbító kábelt. A szabadtéren használható kábel alkalmazása csökkenti az áramütés kockázatát. ◾ Ha elkerülhetetlen, hogy a szerszámot nedves helyen használják, használjon földelő áramköri megszakítóval (GFCI) ellátott tápellátást. A GFCI használata csökkenti az áramütés veszélyét.

◾ Legyen éber, ügyeljen rá, mit csinál, és járjon el a józanul a szerszám használata során. Ne használja a szerszámot, ha fáradtnak érzi magát, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. A szerszámok üzemeltetése közben egy pillanatnyi gyelmetlenség is súlyos személyi sérülést okozhat.FŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800 163

◾ Használjon egyéni védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések – mint például porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő – rendeltetésszerű használata révén elkerüli a személyi sérüléseket. ◾ Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt az áramforráshoz és/vagy az akkumulátoregységhez csatlakoztatja, felveszi vagy viszi a szerszámot. Balesethez vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, vagy a hálózati csatlakozódugót úgy csatlakoztatja az aljzathoz, hogy közben az ujja a bekapcsoló gombon van. ◾ A szerszám bekapcsolása előtt távolítson el minden beállító kulcsot vagy csavarkulcsot. Személyi sérülést okozhat, ha a szerszámban felejtett csavarkulcs vagy beállító kulcs forgó alkatrészhez ér. ◾ Ne hajoljon a készülék fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. Ez lehetővé teszi a szerszén jobb irányítását váratlan helyzetekben. ◾ Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haj és a ruházat ne érjen a mozgó részekhez. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. ◾ Ha az elektromos szerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket. ◾ Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt túl magabiztossá váljon, és emiatt gyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat. A GÉP HASZNÁLATA ÉS GONDOZÁSA ◾ Ne erőltesse a gépet. Használja az alkalmazásának megfelelő szerszámot. A megfelelő szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül. ◾ Ne használja a szerszámot, ha nem lehet a bekapcsoló gombbal be- vagy kikapcsolni. Az olyan szerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul. ◾ Húzza ki a hálózati csatlakozó dugót az aljzatból és/ vagy, ha lehet, vegye ki az akkumulátoregységet az elektromos szerszámból, mielőtt beállításokat végezne, tartozékot cserélne vagy az elektromos szerszámot elrakná. A megelőző biztonsági óvintézkedések csökkentik a szerszám véletlen beindításának kockázatát. ◾ A használaton kívüli szerszámot tartsa gyermekek elől elzár helyen, és ne engedje, hogy olyanok használják a szerszámot, akik nem ismerik a szerszámot vagy a jelen használati útmutatót. A szerszám veszélyt jelent, ha gyakorlatlan felhasználó kezébe kerül. ◾ Gépek és tartozékok karbantartása. Ellenőrizze a mozgó alkatrészek beállítását és rögzítését, vizsgáljon meg minden alkatrészt, hogy nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha sérült, használat előtt javíttassa meg a szerszámot. A rosszul karbantartott szerszám sok balesetet okoz. ◾ Tartsa a vágógépeket éles, tiszta állapotban. A megfelelően karbantartott és megélezett vágóélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők. ◾ A szerszámot, tartozékokat és szerszámfejeket, stb. mindig a biztonsági utasításoknak megfelelően használja, gyelembe véve a munkakörülményeket és az elvégezni kívánt munkafolyamatot. A szerszám rendeltetési céltól eltérő használata veszélyes helyzetet eredményezhet. ◾ Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és markolatok miatt a szerszám kezelése és vezérlése váratlan helyzetekben nem biztonságos. AZ AKKUMULÁTOROS SZERSZÁM HASZNÁLATA

◾ Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tűzveszélyt okozhat, ha más típusú akkumulátoregységhez használja. ◾ A készülékeket csak a kifejezetten hozzá készült akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat. ◾ Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól, amelyek kapcsolatba léphetnek vele. Az akkumulátorok kapcsainak rövidzárlata égési sérülést vagy tüzet okozhat.FŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800164

◾ Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ügyeljen rá, hogy ne kerüljön érintkezésbe vele. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból kiszivárgó folyadék irritációt vagy égési sérülést okozhat. ◾ Ne használjon sérült, módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, aminek eredménye tűz, robbanás vagy sérülésveszély lehet. ◾ Ne tegye ki az akkumulátoregységet és a szerszámot tűznek vagy túl magas hőmérsékletnek. Ha tűznek, vagy 130 °C feletti hőmérsékletnek teszi ki, akkor felrobbanhat. ◾ Tartsa be a töltésre vonatkozó utasításokat, és ne töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet- tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés károsíthatja az akkumulátort, és növeli a tűzveszélyt.

FONTOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS: A fűkasza használata közben mindig tartsa be a következő alapvető biztonsági óvintézkedéseket a tűz, áramütés és személyi sérülések kockázatának csökkentése érdekében, a következőket is beleértve: HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ŐRIZZE MEG KÉSŐBBI HASZNÁLATRA. VESZÉLY: Ne hagyatkozzon kizárólag a szerszám áramütés elleni szigetelésére. Az áramütés kockázatának csökkentése érdekében soha ne működtesse a gépet vezetékek vagy kábelek (hálózati stb.) közelében, amelyek elektromos áramot vezethetnek. FIGYELEM: Használat közben viseljen megfelelő személyes hallásvédőt. Bizonyos körülmények között és használati idő után a termék halláskárosodást okozhat. Gyakorlás ◾ Körültekintően olvassa el az utasításokat. Ismerje meg a gép szabályozását és helyes használatát. ◾ Ne engedélyezze a gép használatát gyermekeknek vagy olyan személyeknek, akik nem ismerik ezeket az utasításokat. A helyi rendelkezések korlátozásokat tartalmazhatnak a szerszám működtetőjének életkorára vonatkozóan. ◾ Soha ne vágjon füvet, ha emberek, különösen gyermekek, vagy kis állatok vannak a közelben. ◾ Ne feledje, hogy a szerszám működtetője a felelős azokért a balesetekért vagy veszélyekért, amelyek más embereket érintenek vagy mások vagyontárgyait érintik. Előkészítés ◾ Vágás közben mindig viseljen védőszemüveget és fülvédőt, megfelelő lábbelit és hosszú szárú nadrágot. ◾ Alaposan vizsgálja meg a területet, ahol a készüléket használni fogja és távolítson el minden követ, botot, vezetéket, csontot és minden más idegen tárgyat. ◾ Használat előtt mindig ellenőrizze szemrevételezéssel, hogy a pengék és penge csavarok nem kopottak-e el vagy nem sérültek-e meg. Készletek formájában cserélje a kopott pengéket és csavarokat az egyensúly fenntartása érdekében. Üzemeltetés ◾ Csak nappali világosságnál vagy megfelelő mesterséges megvilágítás mellett vágjon füvet. ◾ Ha lejtős terepen van, mindig ügyeljen rá, hova lép. ◾ Sétáljon, soha ne fusson. ◾ Legyen rendkívül óvatos, ha megfordítja vagy önmaga felé húzza a fűszegélyvágót. ◾ Ellenőrizze, hogy a penge leállt-e, fűtől eltérő felületeken keresztül történő áthelyezése előtt, vagy ahol a fűszegélyvágó megdöntése szükséges. ◾ Soha ne működtesse a fűszegélyvágót sérült, hiányzó vagy nem megfelelően felhelyezett védőelemekkel. ◾ Ne módosítsa a motor fordulatszám-irányító beállításait, és ne működtesse túl gyorsan a motort. ◾ Óvatosan kapcsolja be a motort az utasítások szerint, és megfelelő távolságban állva a pengé(k)től. ◾ A motor bekapcsolása közben ne döntse meg, kivéve, ha a fűszegélyvágót csak így tudja elindítani. Ebben az esetben, ne döntse meg jobban, mint amennyire szükséges, és csak a felhasználótól távolabb lévő részt emelje meg. ◾ Ne indítsa el a motort, ha szemlélődő szemben áll a pengével (pengékkel). ◾ Ne tegye kezét vagy lábfejét a forgó alkatrészek alá. ◾ Mindig kapcsolja ki a motort, és vegye ki az akkumulátort:

1) mielőtt megszüntetne egy eltömődést;

2) mielőtt ellenőrzi, tisztítja vagy bármilyen más

munkát végez a pengé(ke)n;FŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800 165

3) ha idegen tárgyba akadt; Vizsgálja át a pengé(ke)t a károk szempontjából és végezze el a szükséges javításokat mielőtt újraindítja és használja a fűszegélyvágót,4) Ha a fűszegélyvágó rendellenesen remegni kezd (azonnal ellenőrizze). ◾ Állítsa le a motort, amikor leteszi a fűszegélyvágót. ◾ Ne töltse az akkumulátoregységet esőben vagy nedves helyiségekben. ◾ Csak az A.ábrán felsorolt akkumulátoregységeket és töltőket használja. ◾ Az akkumulátoregységet ki kell venni, mielőtt kiselejtezi a készüléket. ◾ Az akkumulátort biztonságosan kell ártalmatlanítani. ◾ Az akkumulátorokat tűzbe dobni tilos! Az akkumulátorok felrobbanhatnak. Ellenőrizze a lehetséges speciális ártalmatlanítási utasítások helyi kódját. ◾ Ne nyissa ki, és ne rongálja meg az akkumulátort. A felszabaduló elektrolit maró hatású, és sérülést okozhat a szemben vagy a bőrön. Lenyelve mérgező lehet. ◾ Bánjon nagyon óvatosan az akkumulátorokkal, hogy ne zárja rövidre olyan vezetőképes anyagokkal, mint a gyűrűk, karkötők és kulcsok. Az akkumulátor vagy a konduktor túlmelegedhet, és égési sérülést okozhat. ◾ Az akkumulátorral működő szerszámokat nem kell hálózati aljzathoz csatlakoztatni; ezért mindig működőképes állapotban vannak. Ügyeljen a lehetséges veszélyekre, akkor is, ha a szerszám nem működik. Legyen óvatos karbantartás és szervizelés közben. ◾ Ne mossa tömlővel; ne kerüljön víz a motorba és az elektromos csatlakozásokba. Karbantartás és tárolás ◾ Az összes csavar, alátét és hasonló rész legyen jól meghúzva, hogy a készülék biztonságos munkaállapotban legyen. ◾ Az elkopott vagy megsérült részeket cserélje ki. ◾ Ne próbálja megjavítani a gépet, kivéve, ha van erre szakképesítése. ◾ Csak a gyártó által javasolt pótalkatrészeket és tartozékokat használja. ◾ Karbantartási vagy tisztítási munkálatok elvégzése előtt vegye ki az akkumulátort a gépből. ◾ Rendszeresen ellenőrizze a gépet, és végezzen karbantartást. A gép javítását csak felhatalmazott szerelő végezheti el. ◾ Gyermekek által hozzá nem férhető helyen tárolja a gépet, amikor nem használja azt. ◾ Amennyiben olyan helyzet adódik, amely nem szerepel a jelen használati útmutatóban, akkor óvatosan és kellő mérlegeléssel cselekedjen. Forduljon az EGO szervizközponthoz segítségért. ◾ Őrizze meg ezeket az utasításokat. Időnként olvassa át, és használja, amikor másokat a kéziszerszám használatára tanít be. Ha valakinek kölcsön adja a szerszámot, akkor adja át a használati utasítást is a helytelen használat és lehetséges sérülések elkerülése érdekében. ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT! MEGJEGYZÉS: KIEGÉSZÍTŐ BIZTONSÁGI SZABÁLYOK A FŰSZEGÉLYVÁGÓ HASZNÁLATI ÚTMUTATÓJÁBAN TALÁLHATÓK.

Kés hosszúsága20 cmVágás mélységeakár 75 mm Súly 2,26 kgMűködési hőmérséklet-15°C - 40°CTárolási hőmérséklet -20°C - 70°CMért hangteljesítményszint L 92,4 dB(A) K=2,07 dB(A) (PH1400E)90,7 dB(A) K=1,46 dB(A) (PH1420E)90 dB(A) K=1,3 dB(A) (PHX1600)Hangnyomásszint a kezelő fülénél L 79,8 dB(A) K=3 dB(A) (PH1400E)81,2 dB(A) K=3 dB(A) (PH1420E)84 dB(A) K=3 dB(A) (PHX1600)Nivel de putere sonoră garantat

Vibrații a Elülső segédfogantyú1,2 m/s

(PHX1600)Hátsó fogantyú2,2 m/s

DENUMIRE PIESĂ CANTITATEFűszegélyvágó alkatrész Imbuszkulcs Multifunkciós csavarkulcs Biztosító szeg Manual de instrucțiuni

Javasolt penge ALKATRÉSZ NEVE MODELLSZÁMFűszegélyvágó penge AEB0800 DESCRIERE ISMERJE MEG A FŰSZEGÉLYVÁGÓT (A ábra) 1. Zárósapka2. Fűszegélyvágó tengely 3. Pengevédő4. Penge5. Mélységbeállító gomb6. Irányító kerék 7. Imbuszkulcs8. Multifunkciós csavarkulcs9. Mélységbeállító láncvezető10. Szemétfelfogó lemez11. Biztosító szeg12. Csavar a védőlemez rögzítéséhez13. Védőlemez ÖSSZESZERELÉS FIGYELMEZTETÉS: Ha bármely alkatrész sérült vagy hiányzik, akkor ne működtesse a terméket, amíg az alkatrészeket ki nem cserélik. Sérült vagy hiányzó alkatrészekkel való használat súlyos személyes sérülést okozhat. FIGYELMEZTETÉS: Ne próbálja megváltoztatni a fűkaszát, és ne készítsen hozzá tartozékokat, amelyek nem javasoltak ehhez a láncfűrészhez. Bármilyen módosítás vagy változtatás helytelen használatnak minősül, és veszélyes feltételeket teremthet, amely súlyos személyi sérüléssel végződhet. FIGYELMEZTETÉS: Az akár súlyos személyi sérülést okozó véletlenszerű indítás elkerülése érdekében mindig vegye ki az akkumulátoregységet a szerszámból, amikor összeszereli az alkatrészeket. FIGYELMEZTETÉS: Mindig viseljen kesztyűt, amikor felszereli vagy kicseréli a védőburkolatot. Legyen óvatos a védőburkolat alatti pengével, és óvja a kezét vágástól.FŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800 167

FIGYELMEZTETÉS: Soha ne működtesse a szerszámot, ha a védőburkolat nincs megfelelően a helyén. A védőburkolatnak mindig a szerszámon kell lennie a felhasználó védelme érdekében! Ha a védőburkolat rögzítve van, akkor soha ne próbálja meg eltávolítani vagy beállítani, ha ki kell cserélni, akkor azt szakképzett szerviztechnikus végezze! FŰSZEGÉLYVÁGÓ TARTOZÉK RÖGZÍTÉSE A MEGHAJTÓFEJRE A fűszegélyvágó tartozékot EGO 56 V-os lítium-ion PH1400E/PH1420E/PHX1600 meghajtófejhez tervezték.Lásd az „ALKATRÉSZ CSATLAKOZTATÁSA A MEGHAJTÓFEJHEZ“ fejezetet a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójában.

FIGYELMEZTETÉS: Ne hagyja, hogy a termékkel szerzett jártassága miatt óvatlanná váljon. Emlékezzen arra, hogy a másodperc töredéke alatt történő óvatlanság súlyos sérülést okozhat. FIGYELMEZTETÉS: Mindig viseljen oldalsó védőlemezzel ellátott védőszemüveget. Hallásvédővel együtt. Amennyiben nem ezt teszi, tárgyak repülhetnek a szemébe, és más komoly sérülések keletkezhetnek. ALKALMAZÁSOK A terméket az alábbi célokra használhatja: ◾ vágás járdáknál, járdaszegélyeknél, virágágyásoknál és hasonló területeken. MEGJEGYZÉS: A szerszámot csak az előírt célokra használja. Bármilyen más használat helytelen használatnak minősül. A sérült/kopott alkatrészek ellenőrzése minden használat előtt Ellenőrizze az ütköző fejet, védőburkolatot és első segédfogantyút, és cserélje ki a repedt, behajolt vagy sérült alkatrészeket. FIGYELMEZTETÉS: A súlyos személyi sérülések elkerülése érdekében távolítsa el az akkumulátoregységet a szerszámból szervizelés, tisztítás, tartozékok cseréje vagy anyagok szerszámból való eltávolítása közben. FŰSZEGÉLYVÁGÓ TARTOZÉK HASZNÁLATA A MEGHAJTÓFEJJEL FIGYELMEZTETÉS: Megfelelően öltözzön fel a sérülések kockázatának csökkentése érdekében, amikor a szerszámot működteti. Ne viseljen laza ruházatot vagy ékszereket. Viseljen védőszemüveget és fülvédőt; Viseljen erős, hosszú szárú nadrágot, cipőt és kesztyűt. Ne viseljen rövidnadrágot vagy szandált, és ne járjon mezítláb. Viseljen arc- vagy porvédő maszkot poros körülmények között. FIGYELMEZTETÉS: Távolítson el minden akadályt és szilárd tárgyat a munkaterületről.A biztonságos és jobb működés érdekében helyezze fel a vállszíjat a vállán keresztben. A vállszíjat kényelmes működtetési pozícióba állítsa.A fűszegélyvágót mindig a jobb kezével a hátsó fogantyún és a bal kezével az első fogantyún tartsa. A szerszámot működtetés közben mindig erősen fogja. A fűszegélyvágót kényelmes pozícióban tartsa, a hátsó fogantyú körülbelül csípőmagasságban legyen (B ábra). FIGYELMEZTETÉS: A vállszíj gyorskioldó mechanizmus is veszélyes helyzetben. Ha vészhelyzet adódik, akkor azonnal vegye le a válláról, függetlenül attól, hogy van feltéve a szíj. Minden használat után tisztítsa meg a fűszegélyvágót. Lásd a KARBANTARTÁS fejezetben lévő tisztítási utasításokat. VÁGÁS HOSSZÁNAK BEÁLLÍTÁSA 1. Állítsa le a motort, és vegye ki az akkumulátoregységet.2. Oldja ki a mélységbeállító gombot a gombon lévő nyíl kioldási irányába (C ábra).3. Mozgassa az irányító kereket a mélységbeállító láncvezetőn felfelé a vágási mélység növeléséhez, vagy lefelé a vágási mélység csökkentéséhez (D ábra).4. Úgy állítsa be az irányító kereket, hogy a penge 5 mm-rel a talaj felett legyen (E ábra), majd húzza meg biztonságosan. 5. Álljon normál munkahelyzetbe, ellenőrizze a vágási mélységet, és állítson rajta, ha szükséges. A KÉSZÜLÉK INDÍTÁSA/LEÁLLÍTÁSA Lásd „A MEGHAJTÓFEJ INDÍTÁSA/LEÁLLÍTÁSA“ fejezetet a PH1400E/PH1420E/PHX1600 meghajtófej használati útmutatójában.FŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800168

MŰKÖDTETÉSI TANÁCSOK

◾ A meghajtófejet úgy fogja és mozgassa, hogy a penge függőleges legyen. Használja a látóvonalat, hogy a segítségével beállítsa a fűszegélyvágót (F ábra). ◾ Ne lépjen nagyobbat a normális munkalépéseknél. Ha a penge elkezd süllyedni, akkor túl gyorsan vág, lassítsa le a lépteit. ◾ Mindig előrefelé lépkedjen vágás közben, és előrefelé mozgassa a fűszegélyvágót. Ne húzza a fűszegélyvágót maga felé. ◾ Ne erőltesse a pengét a talajhoz. Ha a penge kissé a járda széléhez, a járdaszegélyhez stb. ér, az még elfogadható, és nem rongálja meg a fűszegélyvágót. ◾ A legjobb eredmény akkor biztosítható, ha a fű száraz. Ne vágjon nedves talajon vagy füvön, vagy olyan helyen, ahol a penge védőburkolata beakadhat, és a szélek egyenetlenek lesznek. Amennyiben a penge védőburkolata beakad, állítsa le a motort, vegye ki az akkumulátoregységet, és távolítsa el a hulladékot a penge védőburkolatáról. KARBANTARTÁS FIGYELMEZTETÉS: Az egység ellenőrzése, tisztítása vagy szervizelése előtt állítsa le a motort, várjon, amíg minden mozgó alkatrész leáll, és vegye ki az akkumulátoregységet. A jelen utasítások be nem tartása súlyos személyi sérülést vagy anyagi kárt eredményezhet. FIGYELMEZTETÉS: Javításkor használjon azonos pótalkatrészeket. Más alkatrészek használata veszélyt okozhat, vagy megrongálhatja a terméket. A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.

ÁLTALÁNOS KARBANTARTÁS

A műanyag alkatrészek tisztításához ne használjon oldószereket. A legtöbb műanyag a vegyi oldószerek által deformálódás általi sérülésnek van kitéve, ezek megrongálhatják őket. Használjon tiszta ruhát a szennyeződés, por, olaj, zsír stb. eltávolításához.

AZ EGYSÉG TISZTÍTÁSA

◾ Minden használat után tisztítsa le a hulladékot, a beakadt füvet a pengéről és a védőburkolatról egy puha kefével. Törölje le a fűszegélyvágó felületét egy tiszta, kímélő szappanos oldattal megnedvesített ruhával. ◾ Használjon kis kefét vagy kis porszívó kefét a szellőzőnyílásoknak a hátsó burkolaton lévő akadályoktól való megtisztításához. MEGJEGYZÉS: Ne használjon erős tisztítószereket a műanyag burkolaton vagy a fogantyún. Ezek megsérülhetnek a különböző aromaolajaktól, pl. fenyő vagy citrom.

FIGYELMEZTETÉS: Ne próbálja meg kiegyenesíteni vagy forrasztani a behajlott vagy megrepedt pengét – mert eltörhet – ki kell cserélni. Javasoljuk, hogy EGO fűszegélyvágó pengére cserélje ki, lásd a „Javasolt penge“ fejezetet. MEGJEGYZÉS: Cserélje ki a pengét, ha a hosszúsága már nem elegendő ahhoz, hogy megfelelő mozgástér és így a kívánt vágási mélység biztosítva legyen. FIGYELMEZTETÉS: Mindig védje a kezét nagy teherbírású kesztyűvel vagy úgy, hogy a pengét betekeri rongyokba vagy más anyagokba, amikor karbantartást végez a fűszegélyvágó pengéjén. A penge levétele 1. Állítsa le a motort, és vegye ki az akkumulátoregységet. 2. Helyezze a fűszegélyvágót a hátoldalára, hogy a penge felfelé nézzen.3. Viseljen védőkesztyűt. Használjon közepescsőrű laposfogót (nem tartozék), hogy levegye a biztosító szeget a motor tengelyről (G ábra).4. Fordítsa el a pengét, hogy a peremen lévő nyílást a szerelvényburkolathoz illessze (G ábra). A G ábra alkatrészeinek leírását lásd lent:G-1 Biztosító szegG-2 Belső peremG-3 Szerelvényburkolat5. Helyezze a mellékelt imbuszkulcsot az összeillesztett nyílásokba, hogy stabilizálóként használja. Használja a mellékelt multifunkciós csavarkulcsot a csavar ÓRAMUTATÓ JÁRÁSÁVAL MEGEGYEZŐ IRÁNYBA történő meglazításához (H ábra).6. Vegye le az anyát, a külső peremet, a pengét és a belső peremet a motor tengelyről (I ábra). Ellenőrizze ezeket, és cserélje ki őket, ha elhasználódtak. Az I ábra alkatrészeinek leírását lásd lent:I-1 Motortengely I-5 PengeI-2 Belső perem I-6 Külső peremI-3 Nyílás a belső peremen I-7 CsavarI-4 Belső perem széle I-8 Biztosító szegFŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800 169

A penge felhelyezése

1. Helyezze a belső peremet a motor tengelyre a széle

kifelé nézzen (I ábra).

2. Helyezzen fel egy új pengét a belső peremre, ellenőrizze,

hogy a penge biztonságosan a helyére van-e rögzítve (J ábra).

3. Szerelje fel a külső peremet és az anyát a tengelyre,

és húzza meg kézzel az anyát az ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ IRÁNYBA.

4. Kövesse a „Penge levétele“ fejezet 4. és 5. lépését

a penge rögzítéséhez, és húzza meg a pengét az ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ IRÁNYBA.

5. Helyezzen be egy új, mellékelt biztosító szeget a motor

tengely nyílásába. Hajlítsa be a szeg két végét ellenkező irányba egy közepescsőrű laposfogóval (nem tartozék) (G ábra). IRÁNYÍTÓ KERÉK CSERÉJE

1. Állítsa le a motort, és vegye ki az akkumulátoregységet.

2. Helyezze a fűszegélyvágót a hátoldalára, hogy az

irányító kerék felfelé nézzen.

3. Oldja ki a mélységbeállító gombot a gombon lévő nyíl

kioldási irányába, és vegye le.

4. Távolítsa el a rugós alátétet, az 1. sima alátétgyűrűt,

az irányító kereket, a perselyt és a 2. sima alátétgyűrűt a rögzítőrúdról (K ábra). Ellenőrizze ezeket, és cserélje ki őket, ha elhasználódtak.

5. Először szerelje fel a rögzítőrudat a mélységbeállító

láncvezetőre, majd szerelje fel a 2. sima alátétgyűrűt, a perselyt és az új kereket, majd szerelje fel az 1. sima alátétgyűrűt, a rugós alátétet és a mélységbeállító gombot a rögzítőrúdra a K ábrán látható sorrendben. A K ábra alkatrészeinek leírását lásd lent: K-1 Mélységbeállító gomb K-5 Persely K-2 Rugós alátét K-6 2. sima alátétgyűrű K-3 1. sima alátétgyűrű K-7 Rögzítőrúd K-4 Irányító kerék K-8 Mélységbeállító láncvezető MEGJEGYZÉS: Az irányító kereket a lapos bordákkal befelé szerelje fel (L ábra). Az L ábra alkatrészeinek leírását lásd lent: L-1 Csavarok L-3 Szemétfelfogó lemez L-2 Lapos borda L-4 Rögzítőlemez

6. Rögzítse a mélységbeállító gombot.

SZEMÉTFELFOGÓ LEMEZ CSERÉJE (L ábra)

1. Állítsa le a motort, és vegye ki az

akkumulátoregységet.

2. Használja a mellékelt imbuszkulcsot a két csavar

3. Vegye le a csavarokat, rögzítőlemezt és

elhasználódott szemétfelfogó lemezt.

4. Cserélje ki egy új szemétfelfogó lemezzel, és rögzítő a

rögzítőlemezzel és a két csavarral. A KOPÁSMENTES VÉDŐBURKOLAT/VÉDŐLEMEZ ELLENŐRZÉSE ÉS CSERÉJE (M ábra) Az elektromos kéziszerszám indítása előtt ellenőrizze a kopásgátló védőburkolatot és védőlemezt sérülések szempontjából. A kopásmentes védőburkolatot ki kell cserélni, ha a szerelvényburkolat láthatóvá válik. MEGJEGYZÉS: A szerelvényburkolat súlyosan megsérülhet, ha nem cseréli ki a kopásgátló védőburkolatot, amint a szerelvényburkolat láthatóvá válik.

1. Állítsa le a motort, és vegye ki az

akkumulátoregységet.

2. Viseljen védőkesztyűt. Fordítsa el a pengét a

szükséges mértékben a kést csavar levételéhez.

3. Használja a mellékelt imbuszkulcsot a két csavar

meglazításához, és vegye le őket. MEGJEGYZÉS: Ha ki kell cserélni a védőlemezt, akkor csak az 1. csavart lazítsa meg és vegye le.

4. Cserélje ki a deformálódott kopásgátló védőburkolatot/

5. Szereljen fel egy új kopásgátló védőburkolatot és

védőlemezt a szerelvényburkolatra, majd rögzítse a két csavarral. Az M ábra alkatrészeinek leírását lásd lent: M-1

M-4 Kopásgátló védőburkolat M-2 Védőlemez M-5 Szerelőnyílások M-3

M-6 Szerelvényburkolat

A VÉDŐLEMEZ LEVÉTELE

Ha van tapasztalata ezzel a típusú fűszegélyvágóval, vagy ha úgy gondolja, hogy a védőlemez gátolja a fűszegélyvágó működtetésében, akkor leveheti a védőlemezt.

1. Lazítsa meg és vegye le az 1. csavart.

2. Vegye le a védőlemezt.

3. Helyezze vissza és húzza meg az 1. csavart.FŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800170

A szerelvényburkolatban lévő sebességváltót időnként be kell olajozni kenőanyaggal. Ellenőrizze a szerelvényburkolat kenőanyag szintjét minden 50. működési óra után, úgy, hogy leveszi a burkolat oldalán lévő rögzítőcsavart. Ha nem lát kenőanyagot a burkolat oldalán, akkor kövesse a lenti lépéseket, hogy feltöltse a térfogat 3/4-éig kenőanyaggal. Ne töltse fel teljesen a sebességváltót.

1. Állítsa fel egyenesen a fűszegélyvágót, hogy a

rögzítőcsavar felfelé nézzen (N ábra).

2. Használja a mellékelt multifunkciós csavarkulcsot

a rögzítőcsavar meglazításához és levételéhez. Használjon zsírzó fecskendőt (nem tartozék), hogy kenőanyagot vigyen fel a csavar nyílásra; ne lépje túl a 3/4 térfogatot.

3. Befecskendezés után húzza meg a rögzítőcsavart.

◾ Vegye ki az akkumulátoregységet a fűszegélyvágóból. ◾ Tárolás előtt alaposan tisztítsa meg a szerszámot. ◾ Amennyiben a fűszegélyvágó tartozékot leveszi a meghajtófejről, és külön tárolja, akkor helyezze fel a zárósapkát a tartozék tengelyre, hogy ne kerüljön szennyeződés a csatlakozóba. ◾ Az egységet száraz, jól szellőző, elzárt vagy magas helyen tárolja, ahol gyermekek nem érik el. Ne tárolja az egységet benzin vagy más vegyszerek mellett. A környezet védelme Ne dobja az elektromos felszerelést, az elhasznált akkumulátort és a töltőt a háztartási hulladékok közé! Vigye hivatalos újrahasznosító telephelyre, és tegye hozzáférhetővé a szelektív gyűjtéshez. Az elektromos eszközöket a megfelelő, környezetbarát újrahasznosító üzembe kell visszavinni.FŰSZEGÉLYVÁGÓ TARTOZÉK — EA0800 171

A motor nem indul. ◾ Az akkumulátoregység nincs csatlakoztatva a meghajtófejhez. ◾ Csatlakoztassa az akkumulátoregységet a meghajtófejhez. ◾ Nincs elektromos kapcsolat a meghajtófej és az akkumulátoregység között. ◾ Vegye ki az akkumulátoregységet, ellenőrizze a csatlakozást, és helyezze vissza az akkumulátoregységet, amíg a helyén nincsen. ◾ Az akkumulátoregység lemerült. ◾ Töltse fel az akkumulátoregységet EGO a jelen útmutatóban megadott töltővel ◾ A kapcsoló gomb és a trigger nem egyidejűleg van megnyomva.. ◾ Nyomja meg és tartsa lenyomva a kapcsoló kart, és tartsa ebben a pozícióban. Nyomja meg a triggert a meghajtófej bekapcsolásához.A meghajtófej működés közben leáll. ◾ A motor túlterhelt ◾ A motor újra működőképes, ha a terhet eltávolítja. A folyamatos működés érdekében csökkentse a meghajtófej teljesítményényét. ◾ Az akkumulátoregység vagy a meghajtófej túl forró. ◾ Hagyja kihűlni az akkumulátoregységet vagy a meghajtófejet 67°C alatti hőmérsékletre. ◾ Az akkumulátoregység ki van véve a szerszámból. ◾ Helyezze vissza az akkumulátoregységet. ◾ Az akkumulátoregység lemerült. ◾ Töltse fel az akkumulátoregységet EGO a jelen útmutatóban megadott töltővelEgyenetlen szél ◾ A fű vagy talaj túl nedves. ◾ Ne vágjon vizes talajon vagy füvön. ◾ A penge védőburkolat eltömődött. ◾ Állítsa le a motort, vegye ki az akkumulátoregységet, és távolítsa el a hulladékot a penge védőburkolatáról. GARANCIA

EGO GARANCIÁLIS FELTÉTELEK

Kérjük, látogasson el az egopowerplus.eu oldalra, ahol megtalálja a részletes EGO garanciális feltételeket.DISPOZITIV DE PROFILAT MARGINI — EA0800172
