Produkttype	Trådløs teleskopisk hekksaks
Merke	EGO
Modell	PPCX1000
Nominell spenning	56 V
Vekt	3,9 kg
Driftstemperatur	-10 °C til 40 °C
Lagringstemperatur	-20 °C til 70 °C
Lengde på teleskoprør	Opptil 960 mm (full utstrekning)
Beskyttelsesgrad	IPX5 (motstandsdyktig mot vannstråler)
Bruk i regn	Ja
Strømforsyning	Litium-ion batteri 56 V (ikke inkludert)
Variabel hastighet	Ja, variabel hastighetsutløser
Sikkerhetssystem	Dobbelt utløsersystem (låsetapp + utløser)
Skulderstropp	Inkludert, med hurtigutløsningsmekanisme
Kompatible forlengelser	PTX5100 (hekksaks), PSX2500 (stangbeskjærer)
Innhold i pakken	Teleskopisk hekksaks, skulderstropp, kombinasjonsnøkkel
Vedlikehold og rengjøring	Rengjør med fuktig klut og mildt rengjøringsmiddel; ikke bruk løsemidler
Reservedeler og reparerbarhet	Reparasjoner av kvalifisert reparatør; identiske reservedeler
Garanti	Se egopowerplus.eu for fullstendige vilkår

Ofte stilte spørsmål - PPCX1000 EGO

Hvilken type batteri skal brukes med EGO PPCX1000 hekksaksen?

Bruk utelukkende et kompatibelt EGO 56 V litium-ion batteri. Bruk aldri andre batterier, da dette kan forårsake skade eller brann.

Hvordan installerer jeg batteriet på PPCX1000?

Juster batteriets kanter med monteringssporene, trykk det ned til du hører et klikk. For å ta det ut, trykk på batteriets utløserknapp.

Kan jeg bruke hekksaksen i regn?

Ja, PPCX1000 er klassifisert IPX5 og kan brukes i regn. Vær imidlertid oppmerksom på alle sikkerhetsinstruksjoner.

Hvordan monterer jeg en forlengelse på den teleskopiske hekksaksen?

Forsikre deg om at motoren er av og batteriet fjernet. Løsne festehjulet, juster pilen på forlengelsesskaftet med justeringsindikatoren, trykk deretter til det klikker. Stram festehjulet.

Hvilke forlengelser er kompatible med PPCX1000?

Godkjente forlengelser er hekksaks PTX5100 og stangbeskjærer PSX2500. Bruk av andre forlengelser kan være farlig.

Hvordan justerer jeg lengden på teleskoprøret?

Løsne strammehjulet, trekk røret til ønsket lengde (opptil 960 mm), og stram hjulet igjen. Ikke overskrid angitt maksgrense.

Hvordan starter og stopper jeg hekksaksen?

For å starte, skyv låsetappen fremover mens du trykker på variabel hastighetsutløseren. For å stoppe, slipp utløseren og tappen.

Hvilket regelmessig vedlikehold er nødvendig?

Før hver bruk, inspiser delene (skruer, muttere osv.). Rengjør verktøyet med en fuktig klut og mildt rengjøringsmiddel. Ikke bruk løsemidler på plastdeler.

Hvordan oppbevarer jeg den teleskopiske hekksaksen?

Fjern batteriet, ta bort rusk, og oppbevar det på et tørt sted, utilgjengelig for barn og beskyttet mot etsende produkter (hagekjemikalier, avisingssalter).

Hvor kan jeg finne reservedeler eller få verktøyet reparert?

Alle reparasjoner må utføres av en kvalifisert reparatør som bruker identiske reservedeler. Se egopowerplus.eu for å finne et godkjent servicesenter.

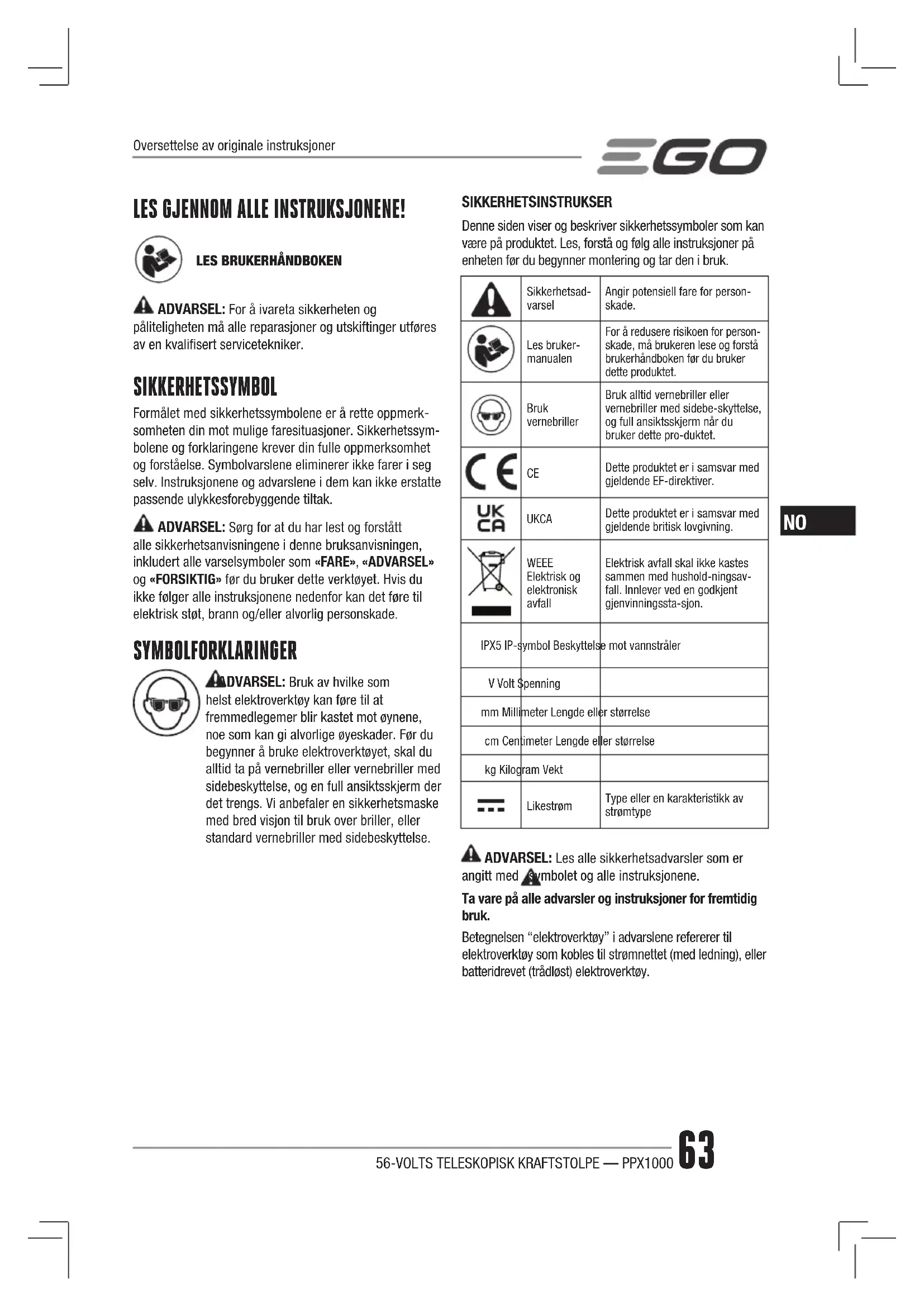

BRUKSANVISNING PPCX1000 EGO

Gem alle advarsler og instruktioner til fremtidig reference.

ADVARSEL: For å ivareta sikkerheten og påliteligheten må alle reparasjoner og utskiftinger utføres av en kvalifisert servicetekniker.

SIKKERHETSSYMBOL

Formålet med sikkerhetssymbolene er å rette oppmerksomheten din mot mulige faresituasjoner. Sikkerhetssymbolene og forklaringene krever din fulle oppmerksomhet og forståelse. Symbolvarslene eliminerer ikke farer i seg selv. Instruksjonene og advarslene i dem kan ikke erstatte passende ulykkesforebyggende tiltak.

ADVARSEL: Sørg for at du har lest og forstått alle sikkerhetsanvisningene i denne bruksanvisningen, inkludert alle varselsymboler som «FARE», «ADVARSEL» og «FORSIKTIG» før du bruker dette verktøyet. Hvis du ikke følger alle instruksjonene nedenfor kan det føre til elektrisk støt, brann og/eller alvorlig personskade.

SYMBOLFORKLARINGER

ADVARSEL: Bruk av hvilke som helst elektroverktøy kan føre til at fremmedlegemer blir kastet mot øynene, noe som kan gi alvorlige øyeskader. Før du begynner å bruke elektroverktøyet, skal du alltid ta på vernebriller eller vernebriller med sidebeskyttelse, og en full ansiktsskjerm der det trengs. Vi anbefaler en sikkerhetsmaske med bred visjon til bruk over briller, eller standard vernebriller med sidebeskyttelse.

SIKKERHETSINSTRUKSER

Denne siden viser og beskriver sikkerhetssymboler som kan være på produktet. Les, forstå og følg alle instruksjoner på enheten før du begynner montering og tar den i bruk.

	Sikkerhetsad- varsel	Angir potensiell fare for person- skade.
	Les bruker- manualen	For å redusere risikoen for person- skade, må brukeren lese og forstå brukerhåndboken før du bruker dette produktet.
	Bruk vernebriller	Bruk alltid vernebriller eller vernebriller med sidebe-skyttelse, og full ansiktsskjerm når du bruker dette pro-duktet.
	CE	Dette produktet er i samsvar med gjeldende EF-direktiver.
	UKCA	Dette produktet er i samsvar med gjeldende britisk lovgivning.
	WEEE Elektrisk og elektronisk avfall	Elektrisk avfall skal ikke kastes sammen med hushold-ningsav- fall. Innlever ved en godkjent gjenvinningssta-sjon.
IPX5 IP-symbol Beskyttelse mot vannstråler
V Volt Spenning
mm Millimeter Lengde eller størrelse
cm Centimeter Lengde eller størrelse
kg Kilogram Vekt
	Likestrøm	Type eller en karakteristikk av strømtype

ADVARSEL: Les alle sikkerhetsadvarsler som er angitt med symbol tog alle instruksjonene.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene refererer til elektroverktøy som kobles til strømnettet (med ledning), eller batteridrevet (trådløst) elektroverktøy.

A Generelle sikkerhetsadvarsler for elektroverktøy - Sikkerhet på arbeidsområdet.

• Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder gjør at ulykker lettere oppstår.
• Ikke bruk elektroverktøy i eksplosive omgivelser, for eksempel i nærvær av brennbare væsker, bensin eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna när elektroverktøyet er i bruk. Distraksjoner kan føre til at du mister kontrollen.

⚠ Generelle sikkerhetsadvarsler for elektroverktøy - Elektrisk sikkerhet.

■ Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke modifiseres eller gjøres om på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Støpsler det ikke er gjort endringer med og riktige stikkontakter reduserer risikoen for elektrisk støt.
- Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet.
- Ikke utsett elektroverktøy for regn eller våte omgivelser. Kommer det vann inn i et elektroverktøy, øker risikoen for elektrisk støt.
- Ikke utsett ledningen for feil behandling. Unngå å bære eller dra i verktøyet ved hjelp av ledningen, eller å dra i ledningen når du skal ta verktøyet ut av stikkontakten. Hold ledningen på avstand fra varme, olje, skarpe kanter og bevegelige deler. Skadede eller sammenfiltrede ledninger øker risikoen for elektriske støt.
- Når du bruker et elektroverktøy utendørs må du bruke skjøteledning som er godkjent for dette. Bruk av ledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
■ Hvis du er nødt til å bruke et elektroverktøy i fuktige omgivelser, skal du bruke en jordfeilbryterbeskyttet strømforsyning. Bruk av GFCI reduserer risikoen for elektrisk støt.

⚠ Generelle sikkerhetsadvarsler for elektroverktøy - Personlig sikkerhet.

■ Vær årvåken, se hva du gjør, og følg sunn fornuft når du bruker et elektroverktøy. Ikke bruk et elektroverktøy hvis du er trøtt eller påvirket av narkotiske stoffer, alkohol eller legemidler.

Et øyeblikks uoppmerksomhet mens du bruker elektroverktøy kan føre til alvorlige personskader.

■ Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr som støvmasker, sklisikre vernesko, hjelm eller hørselsvern i egnede forhold reduserer risikoen for personskader.
- Unngå utilsiktet oppstart. Pass på at bryteren er i av-stilling før du kobler til strømkilden og/eller batteripakken, eller når du løfter og bærer verktøyet. Bærer du elektroverktøy med fingeren på bryteren eller kobler det til strømkilden mens bryteren står i på-posisjon, vil det øke faren for ulykker.
- Fjern eventuelle justeringsnøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som sitter igjen i en roterende del av elektroverktøyet, kan føre til personskade.
- Ikke strekk deg for langt. Pass på å ha skikkelig fotfeste og balanse til enhver tid. Dette muliggjør bedre kontroll over elektroverktøyet i uventede situasjoner.
■ Kle deg riktig. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
■ Hvis det følger med utstyr for tilkopling av støvavsug og oppsamlingsutstyr, skal disse kobles til og brukes riktig. Bruk av støvenheter kan redusere støvrelaterte farer.
■ Selv om du har opparbeidet deg erfaring gjennom hyppig bruk av verktøyet må du alltid være årvåken og følge sikkerhetsinstruksjonene. Et ørlite øyeblikks uoppmerksomhet er alt som skal til for at alvorlige personskader kan oppstå.

⚠ Generelle sikkerhetsadvarsler for elektroverktøy - bruk og stell av elektroverktøy.

• Ikke legg press på elektroverktøyet. Bruk et elektroverktøy som er egnet for det du skal gjøre. Et egnet elektroverktøy vil gjøre jobben på en bedre og tryggere måte, i den hastigheten verktøyet er konstruert for.
• Ikke bruk elektroverktøyet hvis bryteren ikke slår det på og av. Elektroverktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
• Koble støpselet fra strømkilden og/eller ta batteripakken ut av verktøyet før du foretar justeringer, skifter tilbehør eller setter bort maskinen. Slike forebyggende sikkerhetstiltak reduserer risikoen for at det elektriske verktøyet starter utilsiktet.

■ Oppbevar elektroverktøy utilgjengelig for barn, og ikke la personer som ikke er kjent med verktøyet eller disse instruksjonene, betjene maskinen.
Elektroverktøy er farlige når de brukes av uerfarne personer.
- Vedlikehold av elektroverktøy. Se etter feiljusteringer eller oppbinding av bevegelige deler, skadede deler og eventuelle andre forhold som kan påvirke elektroverktøyets funksjon. Hvis det er skadet, må elektroverktøyet repareres før bruk. Mange ulykker forårsakes av elektroverktøy som ikke er godt vedlikeholdt.
- Hold skjæreverktøyet skjerpet og rent. Riktig vedlikehold av skjæreverktøy med skarpe kanter gjør at det er mindre sannsynlighet for oppbinding, og at det er lettere å kontrollere.
■ Bruk elektroverktøy, tilbehør, bits, osv. i henhold til disse anvisningene, og ta hensyn til omgivelsene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.
- Hold håndtakene og gripeflatene tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater vil gjøre det vanskelig å kontrollere verktøyet og håndtere det på en sikker måte i uventede situasjoner.
■ Denne 56V teleskopiske kraftstangen PPX1000 kan bare brukes med følgende EGO-tilbehør eller senere introdusert av EGO for bruk med denne teleskopiske kraftstangen:

TYPE TILBEH∅R MODELLNUMMER
Hekksaksvedlegg PTX5100
Stangsag (tilbehør PSX2500)

Generelle sikkerhetsadvarsler for elektroverktøy - Bruk og stell av batteriverktøy.

■ Lades bare med ladere som er spesifisert av produsenten. En lader som passer for én type batteripakke, kan gi brannfare dersom den brukes med andre batteripakker.
■ Elektroverktøyet skal bare brukes med spesifisert batteripakker. Bruk av andre batteripakker kan skape risiko for skader og brann.
Når batteriet ikke er i bruk, skal det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikere, skruer eller andre små objekter av metall som kan lage forbindelse fra én terminal til en annen. Kortslutning av batteripolene kan forårsake brannskader eller brann.

■ Under farlige forhold kan væske komme ut av batteriet. Unngå kontakt med denne. Hvis kontakt oppstår ved et uhell, skyll med vann. Får du væske i øynene, skal det i tillegg søkes medisinsk hjelp. Væske som blir slynget ut av batteriet, kan forårsake irritasjon eller brannsår.
- Ikke bruk en batteripakke eller et verktøy som er skadet eller tilpasset. Skadde eller modifiserte batterier kan oppføre seg uforutsigbart og medføre brann, eksplosjon eller risiko for personskade.
- Ikke eksponer batteripakken eller verktøyet for ild eller svært høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan forårsake eksplosjon.
- Følg alle ladeinstruksjonene, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Hvis batteriet lades på feil måte eller ved temperaturer som er utenfor det angitte området, kan batteriet bli skadet og brannrisikoen øke.

Generelle sikkerhetsadvarsler for ektroverktøy - tjenester.

• Elektroverktøyet må repareres av et kvalifisert serviceverksted som kun bruker identiske reservedeler. Dette opprettholder sikkerheten til elektroverktøyet.
  ■ Batteripakker som er skadet, må aldri brukes. Service på batteripakker må bare utføres av produsenten eller autoriserte tjenesteleverandører.
  ■ Hvis situasjoner oppstår som ikke er dekket i denne håndboken, må du utvise forsiktighet og sunn fornuft. Kontakt EGOs servicesenter for hjelp.

TA VARE PÅ DISSE INSTRUKSJONENE

ANDRE SPESIFIKKE REGLER OM SIKKERHET FINNES I HÅNDBOKEN TIL DET AKTUELLE TILBEH∅RET

SPESIFIKASJONER

Spenning	56 V---
^a Anbefalt driftstemperatur -10°C-40°C
Anbefalt lagringstemperatur -20°C-70°C
Vekt 3,9 kg

BESKRIVELSE

KJENN DIN TELESKOPISKE STR∅MPOLE (fig. A)

1. Bakre håndtak

三GO

1. Låsetunge
2. Bærende eyelet
3. Fronthåndtak
4. Klemknott
5. Akselutløserknapp
6. Låsehåndtak
7. Koplingsstykke
8. Teleskoprør
9. Trigger med variabel hastighet
10. Verktøysstøtte
11. Skulderrem
12. Utkastingsmekanisme
13. Lås
14. Utløserknapp til batteri
15. Nøkkelholder
16. Kombinasjonsnøkkel

PAKKELISTE (FIG.A)

NO

MONTERING

ADVARSEL: Hvis noen av delene er skadet eller mangler, må du ikke bruke dette produktet før delene er byttet. Bruk av dette produktet dersom deler er skadet eller mangler, kan føre til alvorlige personskader.
ADVARSEL: Batteripakken skal alltid tas ut när du monterer deler, gjør justeringer, rengjør produktet, eller när produktet ikke er i bruk.

FESTE ET FESTE TIL TELESKOPISK STRÖMPOL

ADVARSEL: Les og forstå hele brukerhåndboken for hvert ekstrautstyr som brukes på denne teleskopiske kraftstangen, og følg alle advarsler og instruksjoner. Unnatelse av å følge alle instruksjonene kan føre til elektrisk støt, brann og / eller alvorlig personskade.

ADVARSEL: Denne 56V teleskopiske kraftstangen PPX1000 er designet for kun å brukes med EGO-tilkoblingsmodellene som er spesifisert i denne brukerhändboken eller senere introdusert av EGO for bruk med denne teleskopiske kraftstangen. Bruk av annet tilbehør som ikke er godkjent for produktet, kan medføre alvorlig personskade eller skade på eiendeler.

ADVARSEL: Vær sikker på at låseknotten er strammet helt til før du bruker utstyret; sjekk det med jevne mellomrom for tetthet under bruk for å unngå alvorlig personskade.

FJERNE FESTET FRA TELESKOPISK STRÖMPOL

1. Stopp motoren og ta ut batteripakken.
2. Løsne läseknotten.
3. Trykk på akselutløserknappen, med knappen inne, trekk festeskiftet ut av koblingen.

MONTERING AV SKULDERREMEN (fig. C)

Trykk på stroppkroken for å åpne den og fest den på bæreøyet.

UTVIDENDE TELESKOPISK R∅R

Verktøyet er utstyrt med et teleskoprør som strekker seg til 960 mm (helt utvidet).

Klemknappen brukes til å holde teleskoprøret i posisjon i en lengre lengde.

1. For å utvide det teleskopiske røret, løsner du klemknappen ved å følge opplåsingsikonet. Teleskoprøret vil gli fritt (fig. D)

D-1

Klemknott

D-2

Indikasjon for mak-simumsgrense

1. Trekk teleskoprøret ut til ønsket lengde på forlengelsen.
2. For å låse teleskoprøret på plass, stram klemmen ved å følge låsikonet.

ADVARSEL: Hvis du klemmer i hånden eller fingrene, må du være forsiktig med å passe på hvert trinn

OPERASJON

ADVARSEL: Ikke føl deg så trygg med dette verktøyet at du blir skjødesløs. Husk at et uforsiktig tiendedel av et sekund er nok til å forårsake alvorlige skader.
ADVARSEL: Bruk alltid vernebriller. Dersom dette ikke blir gjort, kan du få fremmedlegemer inn i øynene eller pådra deg andre alvorlige skader.
ADVARSEL: Ikke bruk tilbehør eller deler som ikke er anbefalt av produsenten av produktet. Bruk av tilbehør eller deler som ikke anbefales, kan medføre alvorlige personskader.

Produktet kan brukes i regn.

INSTALLERE/FJERNE BATTERIPAKKEN

MERK: Batteripakken skal fullades før første gangs bruk.

Installing

Rett inn batteririllene etter monteringsspalene, og trykk batteripakken ned til du hører et "klikk" (fig. E).

E-1

Festespor

E-2

Rib

Frakobling

Trykk på batteriutløserknappen og trekk batteripakken ut (fig. F).

ADVARSEL: For å unngå alvorlig personskade, må du alltid ta ut batteripakken og holde hendene borte fra låsetungen og avtrekkeren når du bærer eller transporterer verktøyet.

SKULDERSTROPP

For sikker og bedre bruk, ta på skulderstroppen over skulderen som fig. G for å avlaste vekten på førerens armer. Juster skulderstroppen i en komfortabel operasjonsposisjon.

Det er to måter du kan utløse remmen på. Ta den direkte fra skulderen (fig. H), eller trykk på kroken på stroppen og ta den fra bæreøyet som er festet på skaftet (fig. I)

ADVARSEL: Skulderremmen er også en rask utløsermekanisme i farlige situasjoner. Når en nødssituasjon oppstår, ta apparatet av skulderen umiddelbart, uansett hvordan remmen er påsatt.

HOLDER DEN TELESKOPISKE STRÖMPOLEN

Den teleskopiske kraftstangen er utstyrt med et avansert dobbelt utløsersystem (fig. J). Hvert utløsersystem kan uavhengig slå på eller av verktøyet. Denne nyskapende metoden med dobbel kontroll gir mest ergonomisk drift i daglig tøff jobb. (Fig. K&L)

START / STOPP AV TELESKOPISK STRÖMPOL

Å starte den teleskopiske kraftstangen

Flytt läsetungen fremover og trykk på avtrekkeren for variabel hastighet for å slå på teleskopkraftstangen. Jo mer trykk som utøves på den avtrekkeren med variabel hastighet, jo høyere hastighet på hodefeste

For å stanse

Slipp avtrekkeren og låsetungen på variabel hastighet.

VEDLIKEHOLD

ADVARSEL: Når verktøyet trenger service, må bare identiske reservedeler benyttes. Maskinen må etterses og vedlikeholdes regelmessig. For å sikre trygg og pålitelig bruk må alle reparasjoner utføres av en kvalifisert fagperson.

ADVARSEL: Før du etterser, rengjør eller vedlikeholder verktøyet, må du stoppe motoren, vente på at alle deler har stanset, og så ta ut batteripakken. Hvis du ikke følger disse instruksjonene, kan det resultere i alvorlig personskade eller skade på eiendeler.

⚠ MERK: Hver gang du skal bruke produktet, må du sjekke at det ikke er skadet eller mangler deler som skruer, muttre, bolter, hetter osv. Trekk godt til alle festeanordninger og hetter, og unngå å bruke produktet før du har fått byttet alle deler som mangler eller er skadet. Ta kontakt med kundeservice eller en kvalifisert servicetekniker.

Unngå bruk av løsemidler når plastdeler skal rengjøres. De fleste plasttyper kan ta skade av ulike typer løsemidler som er i salg, og kan dermed bli ødelagt. Bruk rene kluter til å fjerne smuss, støv, olje, fett osv.

RENGJ∅RING AV DEN TELESKOPISKE STR∅MPOLEN

1. Stopp motoren og ta ut batteripakken.
2. Rengjør smuss og rusk fra teleskopstangen med en fuktig klut med et mildt vaskemiddel.

MERK: Ikke bruk sterke vaskemidler på plastdeksel eller håndtak. De kan bli skadet av enkelte aromatiske oljer som furu og sitron.

LAGRING AV DEN TELESKOPISKE STRÖMPOLEN

1. Fjern batteripakken fra teleskopstangen før du lagrer den.

三GO

1. Rengjør alt fremmedlegemer fra teleskopstangen.
2. Oppbevar den på et sted som er utilgjengelig for barn.
3. Holdes vekk fra etsende midler, for eksempel hagekjemikalier og avisingssalter.

Beskytt miljøet

Ikke kast elektrisk utstyr, batterilader og batterier / oppladbare batterier i husholdningsavfallet!

FEILSOKING

Besøk nettsiden egopowerplus.eu for å se fullstendige vilkår og betingelser for EGO-garantireglene.
