Вид продукт	Безжичен тример за ръбове
Марка	EGO
Модел	STA1600
Режещ механизъм	Ударна глава
Диаметър на линията	2,4 мм (усукан найлон)
Ширина на рязане	40 см
Скорост на празен ход	4900 / 5800 об/мин
Тегло (без батерия)	1,53 кг
Работна температура	0 °C до 40 °C
Температура на съхранение	-20 °C до 70 °C
Гарантирано ниво на акустична мощност	96 dB(A)
Захранване	Батерия EGO (модели BA1400, BA1400T, BA2240T и др.)
Система за навиване на линията	POWERLOAD™ (бутон за зареждане)
Степен на защита	IPX4
Основна употреба	Косене на трева и плевели
Поддръжка	Почистване с влажна кърпа и мек перилен препарат; смазване на корпусите на зъбните колела на всеки 50 часа; редовно заточване на режещото острие
Безопасност	Задължително носене на защитни средства (очи, уши, глава, ръце); дръжте хора и животни на 15 м; не използвайте под дъжд
Налични резервни части	Режеща глава, режеща линия, режещо острие, предпазен капак
Ремонтопригодност	Ремонт от квалифициран специалист с идентични резервни части
Съвместим моторен блок	EGO PH1420E / PHX1600

Често задавани въпроси - STA1600 EGO

Какъв тип батерия да използвам с STA1600?

Използвайте изключително батерии EGO, изброени в ръководството, като моделите BA1400, BA1400T и BA2240T. За повече удобство може да се използва раница BH1000 с други батерии.

Как да удължа режещата линия, без да изключвам инструмента?

Леко ударете режещата глава в земята, докато инструментът работи, за да удължите автоматично линията.

Как да презаредя режещата линия със системата POWERLOAD™?

Извадете батерията, поставете 4 м линия в отвора, след това поставете отново батерията и задръжте бутона за зареждане, докато останат около 15 см линия от всяка страна.

Какви предпазни мерки трябва да взема?

Винаги носете защита за очи, уши и глава, както и противоплъзгащи обувки и дълги панталони. Дръжте хора и животни на най-малко 15 м. Не използвайте под дъжд или във влажни условия.

Как да почистя тримера за ръбове?

Извадете батерията. Отстранете тревата, увита около вала, почистете вентилационните отвори с четка или прахосмукачка, след това избършете уреда с влажна кърпа и мек перилен препарат. Подсушете с мека кърпа.

Какво да правя, ако режещата линия не се развива?

Проверете дали режещата глава не е запушена от трева, дали макарата съдържа достатъчно линия, дали главата е чиста и дали линията не е заплетена. Ако линията е твърде къса, презаредете я.

Какъв диаметър на режещата линия да използвам?

Използвайте режеща линия от усукан найлон с максимален диаметър 2,4 мм. Не използвайте метална линия или такава с метална подсилка.

Как да сменя режещата глава?

Извадете батерията. Разглобете долния капак, отстранете линията, след това разхлабете гайката по посока на часовниковата стрелка с ключ 13 мм. Отстранете пружинния пръстен и горния капак. Монтирайте новата глава, като следвате обратния ред.

Инструментът спира по време на работа, какво да правя?

Възможните причини включват: разредена батерия, прегряване, трева, блокираща вала, твърде дебела линия или липсващ предпазен капак. Проверете тези точки и оставете да изстине, ако е необходимо.

Как да заточа режещото острие?

Извадете батерията и демонтирайте острието. Закрепете го в менгеме и внимателно изпилете режещия ръб, като следвате оригиналния ъгъл с фина пила или точилен камък. След това монтирайте отново острието.

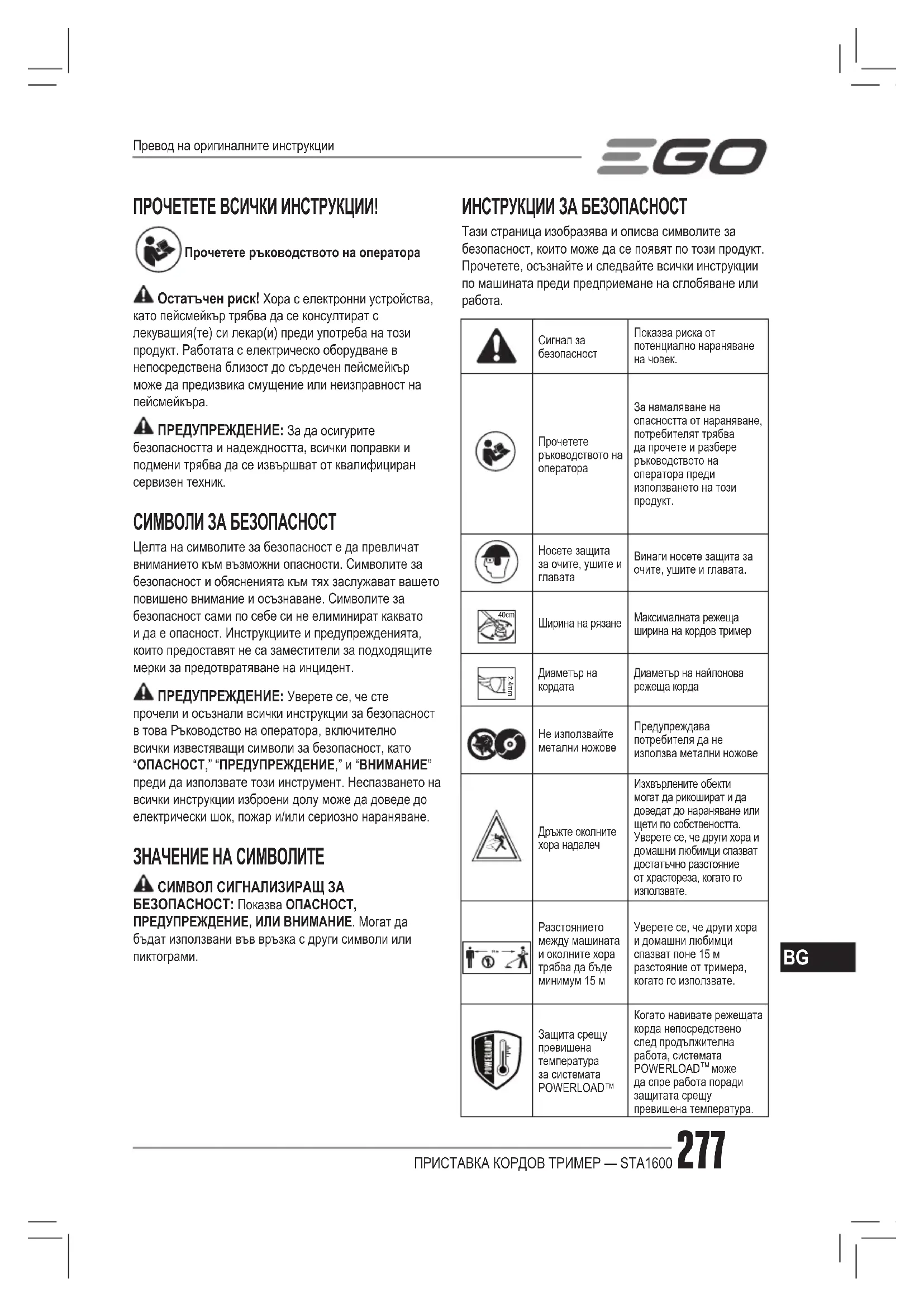

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ STA1600 EGO

Прочетете ръководството на оператора

Остатъчен риск! Хора с електронни устройства, като пейсмейкър трябва да се консултират с лекуващия(те) си лекар(и) преди употреба на този продукт. Работата с електрическо оборудване в непосредствена близост до сърдечен пейсмейкър може да предизвика смущение или неизправност на пейсмейкъра.

ПРЕДУПРЕЖДЕНИЕ: За да осигурите безопасността и надеждността, всички поправки и подмени трябва да се извършват от квалифициран сервисен техник.

СИМВОЛИ ЗА БЕЗОПАСНОСТ

Целта на символите за безопасност е да превличат вниманието към възможни опасности. Символите за безопасност и обясненията към тях заслужават вашето повишено внимание и осъзнаване. Символите за безопасност сами по себе си не елиминират каквато и да е опасност. Инструкциите и предупрежденията, които предоставят не са заместители за подходящите мерки за предотвратяване на инцидент.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че сте прочели и осъзнали всички инструкции за безопасност в това Ръководство на оператора, включително всички известяващи символи за безопасност, като "ОПАСНОСТ," "ПРЕДУПРЕЖДЕНИЕ," и "ВНИМАНИЕ" преди да използвате този инструмент. Неспазването на всички инструкции изброени долу може да доведе до електрически шок, пожар и/или сериозно нараняване.

ЗНАЧЕНИЕ НА СИМВОЛИТЕ

СИМВОЛ СИГНАЛИЗИРАЩ ЗА БЕЗОПАСНОСТ: Показва ОПАСНОСТ, ПРЕДУПРЕЖДЕНИЕ, ИЛИ ВНИМАНИЕ. Могат да бъдат използвани във връзка с други символи или пиктограми.

Тази страница изобразява и описва символите за безопасност, които може да се появят по този продукт. Прочетете, осъзнайте и следвайте всички инструкции по машината преди предприемане на сглобяване или работа.

	Сигнал за безопасност	Показва риска от потенциално нараняване на човек.
	Прочетете ръководството на оператора	За намаляване на опасността от нараняване, потребителят трябва да прочете и разбере ръководството на оператора преди използването на този продукт.
	Носете защита за очите, ушите и главата	Винаги носете защита за очите, ушите и главата.
	Ширина на рязане	Максималната режеща ширина на кордов тример
	Диаметър на кордата	Диаметър на найлонова режеща корда
	Не използвайте метални ножове	Предупреждава потребителя да не използва метални ножове
	Дръжте околните хора надалеч	Изхвърлените обекти могат да рикошират и да доведат до нараняване или щети по собствеността. Уверете се, че други хора и домашни любимци спазват достатьчно разстояние от храстореза, когато го използвате.
	Разстоянието между машината и околните хора трябва да бъде минимум 15 м	Уверете се, че други хора и домашни любимци спазват поне 15 м разстояние от тримера, когато го използвате.
	Защита срещу превишена температура за системата POWERLOAD ^TM	Когато навивате режещата корда непосредствено след продължителна работа, системата POWERLOAD ^TM може да спре работа поради защитата срещу превишена температура.
IPX4 IP символ		Защита от навлизане на вода степен 4.
	CE	Този продукт е всъответствие сприложимите директиви на ЕС.
	UKCA	Този продукт ев съответствиес приложимотозаконодателство наВеликобритания.
[wwhg]	WEEE	Отпадъчните електрически продукти не трябвада бъдат изхвърлянизаедно с домакинскияотпадък. Отнесете го доупълномощено място зарециклиране.
	Шум	Гарантирано ниво намощност на звука.Звуковите емисии къмоколната среда сав съответствие с директивитена европейската общност.
V Волта Напрежение
mm Милиметър Дължина или размер
cm Сантиметър Дължина или размер
kg Килограм Тегло

ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с този електрически инструмент. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване.

Запазете всички предупреждения и инструкции за бъдеща справка.

Терминът "Електрически инструмент" в предупрежденията се отнася до захранвани от мрежата (кабелни) електрически инструменти или захранвани чрез батерия (безкабелни) електрически инструменти.

■ Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти.
■ Не работете с електроинструменти в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Електрическият инструмент създава искра, която може да възпламени праха или изпаренията.
■ Дръжте на разстояние децата и страничните лица, докато работите с електрически инструмент. Разсейването може да причини загуба на контрол.

ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ

■ Щепселите на електрическия инструмент трябва да съответстват на контакта. Никога не модифицирайте щепсела по какъвто и да е начин. Не използвайте какъвто и да е адаптер със заземени електрически инструменти. Немодифицираните щепсели и съответстващите контакти ще намалят риска от електрически шок.
- Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки и хладилници. Съществува повишена опасност от токов удар, ако тялото Ви е заземено.
■ Не работете с машината при дъждовни или мокри условия. Водата, влизаща в машината, може да увеличи риска от токов удар или неизправност, които могат да доведат до телесна повреда.
■ Не злоупотребявайте с кабела. Никога не използвайте кабела за пренасяне, изтегляне или изключване от контакта на електрически инструмент. Дръжте кабела настрана от топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели увеличават риска от електрически удар.
- Когато работите с електрически инструмент на открыто, използвайте удължителен кабел подходящ за употреба на открыто. Употребата на кабел подходящ за употреба на открыто намалява риска от електрически удар.
- Ако работата с електрическия инструмент на влажно място е неизбежна, използвайте захранване с дефектнотокова защита (RCD). Употребата на RCD намалява риска от токов удар.

ЛИЧНА БЕЗОПАСНОСТ

■ Внимавайте, гледайте какво правите и използвайте здрав разум, когато работите с електрически инструмент. Не използвайте електрически инструмент, когато сте уморени

или когато сте под влияние на наркотици, алкохол или лекарства. Момент невнимание по време на работата с електрически инструмент, може да доведе до сериозно лично нараняване.

• Използвайте лични предпазни средства. Винаги носете защита за очите. Защитно оборудване като прахови маски, не плъзгаци се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания.
  ■ Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки инструмента. Носейки инструмента, докато пръстът ви е на спусъка или подаването на захранване на инструменти, които са с включен прекъсвач е предпоставка за инциденти.
• Извадете всеки регулиращ ключ или гаечен ключ, преди да включите захранването. Гаечен или друг ключ оставен закачен към въртящите се части на електрическия инструмент, може да доведе до лично нараняване.
  ■ Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява подобър контрол върху електрическия инструмент в непредвидени ситуации.
  ■ Облечете се подходящо. Не носете отпуснати дрехи или бижута. Дръжте косата, дрехите и ръкавиците далеч от движещи се части. Отпуснати дрехи, бижута или дълга коса, могат да бъдат хванати в движещите се части.
  ■ Ако са предоставени устройства за сварване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за прах може да намали рисковете свързани с прах.
  ■ Не позволявайте на рутинността придобита от честата употреба на инструмента да позволи да станете небрежни и да игнорирате принципите за безопасност на инструмента. Небрежно действие може да причини сериозно нараняване за части от секундата.

■ Не пресилвайте електрически инструмент. Използвайте правилния електрически инструмент за вашата работа. Правилният електрически инструмент ще свърши работата по-добре и по-безопасно при капацитета за който е проектиран.
■ Не използвайте електрическия инструмент ако ключът не го включва или изключва. Всеки

електрически инструмент, който не може да бъде контролиран от ключа е опасен и трябва да бъде поправен.

• Разкачете щепсела от захранването и/или батерията от електрическия инструмент, преди да извършите настройки, смяна на аксесоари или съхраняване на инструментите. Подобни превантивни мерки за безопасност намаляват риска от стартиране на инструмента инцидентно.
• Дръжте свободния електрически инструмент извън достъпа до деца и не позволявайте хора, които не са запознати с електрически инструмент или тези инструкции да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители.
  ■ Поддръжка на електрически инструменти и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлият на работата на електрически инструмент. При повреда ремонтирайте инструмента преди употреба. Много инциденти са причинени от лошо поддържани електрически инструменти.
• Дръжте режещите инструменти остри и чисти. Правилно поддържани режещи инструменти, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират.
• Използвайте електрическия инструмент, аксесоарите, частите на инструмента и т.н в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на електрическия инструмент за дейности различни от предназначените може да доведе до опасни ситуации.
• Дръжте ръкохватките и местата за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на инструмента при неочаквана ситуация.

■ Презареждайте само с зарядно устройство определено от производителя. Зарядно устройство, което е подходящо за един тип акумулаторни батерии може да създаде риск от пожар, когато се използва с други акумулаторни батерии.
- Използвайте електроинструменти само със специфично обозначени акумулаторни батерии. Употребата на каквато и да е друга батерия може да създаде риск от нараняване или пожар.
■ Когато акумулаторните батерии не са в употреба ги дръжте на разстояние от други метални обекти, като кламери, монети, ключове, пирони, отвертки

三GO

или други малки метални предмети, които могат да направят свързване между клемите. Свързване на късо на клемите на акумулаторната батерия може да причини изгаряния или пожар.

■ При условия на злоупотреба, течност може да се отдели от акумулаторната батерия; предотвратете контакт. Ако инцидентно възникне контакт, изплакнете с вода. Ако течност влезе в контакт с очите, допълнително потърсете медицинска помощ. Течност отделена от акумулаторната батерия може са предизвика възпаление или изгаряния.
■ Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване.
■ Не излагайте батерията или инструмента на огън или прекомерна температура. Излагане на огън или температури над 130 °C може да причини експлозия.
■ Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния обхват зададен в инструкциите.

Неправилното зареждане или зареждане извън определения температурен обхват може да повреди батерията и да повиши риска от пожар.

ОБСЛУЖВАНЕ

• Обслужвайте ваши електрически инструмент чрез квалифициран техник, като използвате само идентични резервни части. Това ще осигури поддържането на безопасността на електрически инструмент.
  ■ Никога не поправяйте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да бъде извършван от производителя или оторизиран сервис.

■ Не използвайте машината в лоши метеорологични условия, особено, когато има риск от светкавици. Това намалява риска да бъдете ударен от светкавица.
■ Внимателно проверете района за дивата природа, където трябва да се използва машината. Дивата природа може да бъде увредена от машината по време на работа.
- Инспектирайте старателно зоната, където ще бъде използвано машината и премахнете всички камъни, пръчки, жици, кости и други чужди предмети. Изхвърлените предмети могат да причинят телесна повреда.

■ Преди да използвате машината, винаги визуално инспектирайте, за да видите, че резачката или ножа и възелът на резачката или ножа не са повредени. Повредените части увеличават риска от нараняване.
■ Следвайте инструкциите за смяна на аксесоари. Неправилно затегнатите обезопасяващи гайки или болтове на резачката могат или да повредят ножа, или да доведат до отделянето му.

■ Носете защита за очите, ушите, главата и ръцете. Подходяща предпазна екипировка ще намали телесните наранявания от летящи отломки или случаен контакт с режещата корда или ножа.

■ Докато работите с машината, винаги носете нехлъзгащи се и защитни обувки. Не работете с машината, когато сте боси или носите отворени сандали. Това намалява вероятността от нараняване на краката от контакт с движещите се ножове или корди.
■ Докато работите с машината, винаги носете дълги панталони. Откритата кожа увеличава вероятността от нараняване от изхвърлени предмети.
■ Дръжте околните хора надалеч, докато работите с машината. Изхвърлянето на отпадъци може да доведе до сериозно нараняване на хора.
■ Винаги използвайте две ръце, когато работите с машината. Държането на машината с двете ръце ще предотврати загубата на контрол.
- Дръжте машината само за изолираните захващищи повърхности, защото режещата корда или ножът могат да се контактуват със скрити кабели. Режещата корда или ножове в контакт с кабел под напрежение могат да направят откритите метални части под напрежение и могат да причинят токов удар на оператора.

■ Винаги поддържайте правилна стойка и работете с машината само когато стоите на земята.

Хлъзгавите или нестабилни повърхности могат да причинят загуба на баланс или контрол на машината.

■ Не работете с машината на прекалено стръмни склонове. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.
■ Когато работите върху склонове, винаги бъдете сигурни в стойката си, винаги работе напречно на склоновете, никога нагоре или надолу и проявявайте изключителна предпазливост при промяна на посоката. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесна повреда.

■ Дръжте всички части на тялото далеч от резачката, кордата или ножа, когато машината работи. Преди да стартирате машината, уверете се, че резачката, кордата или ножът не контактуват с нищо. Момент на невнимание по време на работа на машината може да доведе до нараняване на себе си или на другите.
■ Не работете с машината над височината на талията. Това помага за предотвратяване на непреднамерен контакт с резачката или ножа и позволява по-добър контрол на машината в неочаквани ситуации.
■ Когато режете храсти или фиданки, които са под механично напрежение, бъдете нашрек за отскачане назад. Когато механичното напрежение в дървесните влакна се освободи, храстът или фиданката могат да ударят оператора и/или да изхвърлят машината извън контрол.
- Бъдете изключително внимателни, когато режете храсти и фиданки. Тънкият материал може да бъде хванат от ножа и да бъде камшично върнат към вас или да ви извади от равновесие.
■ Поддържайте контрол на машината и не докосвайте резачки, корди или ножове и други опасни движещи се части, докато те все още са в движение. Това намалява риска от нараняване от движещи се части.
- Когато почиствате заседнал материал или обслужвате машината, уверете се, че превключвателят е изключен и батерията е отстранена. Неочаквано стартиране на машината по време на почистване на заседнал материал или сервисно обслужване могат да доведат до сериозно нараняване на хора.
■ Носете машината изключена и далеч от тялото си. Правилното боравене с машината ще намали вероятността от случаен контакт с движеща се резачка, корда или нож.
- Използвайте само резервни резачки, корди, режещи глави и ножове, посочени от производителя. Неправилните резервни части могат да увеличат риска от счупване и нараняване.
■ Повреди по тримера - ако ударите чужд предмет с тримера или ако се оплете, спрете незабавно инструмента, проверете за повреди и поправете всички щети преди да опитате по нататьшна работа. Не работете със счупен предпазител или ролка.
■ Ако оборудването започне да вибрира неестествено, спрете мотора и незабавно проверете за причината. Вибрациите обикновено са предупреждение за проблем. Разхлабена глава може да вибрира, напука, счупи или да излезе от

тримера, което може да доведе до сериозно или фатално нараняване. Уверете се, че режещата приставка е правилно закрепена на местото си. Подменете незабавно ако главата се разхлаби след като сте я закрепили в позиция. Никога не използвайте тримера с разхлабени приставки за рязане.

• Инструментите с батерия не трябва да бъдат закачени към електрически контакт, поради това те винаги са в работно състояние. Бъдете подготвени за възможни опасности, дори когато инструментът не работи. Бъдете внимателни, когато извършвате поддръжка или обслужване.
  ■ Не измивайте с маркуч, избягвайте попадане на вода в мотора и електрическите връзки.
  ■ Ако настъпят събития, които не са засегнати в това ръководство, бъдете предпазливи и използвайте добра преценка. Свържете се с сервисния потребителски център на EGO за помощ.
• Използвайте само с акумулаторни батерии и зарядни устройства изброени на фигур. А.
  ■ Използвайте само със захранваща глава EGO PH1420E/PHX1600.
  ■ За безопасна и удобна работа, когато използвате батерии EGO, различни от BA1400, BA1400T и BA2240T, не забравяйте да използвате връзката за раница BH1000 EGO, за да облекчите тежестта върху ръцете на потребителя.
  ■ Не използвайте ремъка за рамо и връзката за раница BH1000 EGO едновременно. Това ще възпрепятства бързото аварийно освобождаване на машината, което ще доведе до нараняване.

Механизъм за рязане Ударна глава
Диаметър на кордата		2,4 м найлонова усукана корда
Ширина на рязане 40 см
Тегло (без акумулаторна батерия) 4900/5800 min ^-1
Измерено ниво на сила на звука L_WA		1,53 kg
Препоръчителнаработна температура		0°C-40°C
Препоръчителна температура на съхранение		-20°C-70°C
Измерено ниво на сила на звука L_WA		95.72 dB(A)K=0.77 dB(A)(PH1420E)
		92 dB(A)K=3.1 dB(A)(PHX1600)
Ниво на звуково налягане при ухотона оператора L_PA		81.6 dB(A)K=3 dB(A)(PH1420E)
		86 dB(A)K=3 dB(A)(PHX1600)
Гарантирано ниво на сила на звука L_WA (измерен съгласно 2000/14/EC)		96 dB(A)(PH1420E)
		96 dB(A)(PHX1600)
Оценка навибрации _h	Преднатаспомагателнаръкохватка	4.74 m/s ^2 K=1.5 m/s ^2 (PH1420E)
		3.65 m/s ^2 K=1.5 m/s ^2 (PHX1600)
	Задна ръкохватка	2.44 m/s ^2 K=1.5 m/s ^2 (PH1420E)
		3.0 m/s ^2 K=1.5 m/s ^2 (PHX1600)

■ Горните параметри са тествани и измерени оборудвани със захранваща глава PH1420E/PHX1600;
■ Деклариранят общ размер на вибрации е измеренповредени или липсват, не работете с този продукт, в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента; докато частите не се подменят. Използването на този продукт с повредени или липсващи части може да доведе до сериозно лично нараняване.
■ Деклариранят общ размер на вибрации може о така да бъде използван за предварителна оценка на влиянието.
ПРЕДУПРЕЖДЕНИЕ: Ако някои от частите са повредени или липсват, не работете с този продукт, докато частите не се подменят. Използването на този продукт с повредени или липсващи части може да доведе до сериозно лично нараняване.

ПРЕДУПРЕЖДЕНИЕ:Вибрациите и шумовите емисии по време на действителното използване на електроинструмента могат да се различават от декларираните стойности в зависимост от начините, по които се използва инструментът, особено какъв вид детайл се обработка; и За необходимостта от идентифициране на мерки за безопасност за защита на оператора, които се основават на оценка на експозицията при действителните условия на употреба (като се вземат предвид всички части на работния

цикъл, като например времето, когато инструментът е изключен и когато работи на празен ход в допълнение към времето за задействане).

Относно препоръчителната режеща корда, моля посетете уебсайта egopowerplus.com или вижте продуктовият каталог на EGO.

ОПИСАНИЕ

1. Крайна капачка
2. Прът на кордовия тример
3. Бутон за зареждане на корда
4. Режеща корда
5. Тримерна глава (ударна глава)
6. Бутон за освобождаване
7. Режещ нож за кордата
8. Предпазител
9. Ключ шестограм

⚠ PREDУПРЕЖДЕНИЕ: Никога не работете с инструмента без предпазителят да е здраво на местото си. Предпазителят трябва винаги да е на инструмента за да предпазва потребителя.

МОНТАЖ

10 A PREDУПРЕЖДЕНИЕ: Не се опитвайте да модифицирате този продукт или да създадете аксесоари, които не се препоръчват за употреба с този кордов тример. Всяка такава промяна или модификация е злоупотреба и може да доведе до опасни условия с последици от възможни сериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ: Не свързвайте със захранващата глава, докато монтажът не е завършен. Неспазването може да доведе до инцидентно стартиране и възможно сериозно нараняване.

ПРЕДУПРЕЖДЕНИЕ: Винаги носете ръкавици, когато монтирате или подменяте предпазителя. Внимавайте за ножа на предпазителя и предпазвайте ръцете си от нараняване от ножа.

Разхлабете и извадете двата винта от основата на щангата (фиг. С), подравнете монтажните отвори на предпазителя с отворите за монтажния механизм и след това захванете предпазителя в основата на щангата с двата винта, заедно с две пружинни шайби (фиг. Д).

Уверете се, че предпазителят е закрепен съгласно фиг. С и Д, всяко закрепване на обратно ще причини голяма опасност!

СВЪРЗВАНЕ НА ПРИСТАВКАТА КОРДОВ ТРИМЕР КЪМ ЗАХРАНВАЩАТА ГЛАВА

Тази приставка за кордов тример е проектирана за употреба със захранваща глава EGO PH1420E/PHX1600.

Вижте раздел „ИНСТАЛИРАНЕ НА ПРИСТАВКАТА ЗА ЗАХРАНВАЩА ГЛАВА“ в ръководството за оператора на захранващата глава РН1420Е/РНХ1600.

ЕКСПЛОАТАЦИЯ

ПРЕДУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване.

ПРЕДУПРЕЖДЕНИЕ: Винаги носете защита за очите заедно със защита за слуша. Ако не го направите може да доведе до изхвърляне на предмети към очите ви и други възможни сериозни наранявания.

ПРИЛОЖЕНИЯ

Може да използвате този продукт за целите описани долу:

БЕЛЕЖКА: Инструментът трябва да бъде използван само за предназначените цели. Всяка друга употреба се смята за случай на злоупотреба.

Преди всяка употреба проверявайте за повредени/износени части

Проверете тримерната глава, предпазителя и предната ръкохватка и подменете всички части, които са напукани, деформирани, изкривени или повредени по някакъв начин.

Режецият нож за кордата на ръба на предпазителя може да се изтъпи в течение на времето. Препоръчва се периодично да го заточвате с пила или да го подмените с нов нож.

ПРЕДУПРЕЖДЕНИЕ: Винаги носете ръкавици, когато монтирате или подменяте предпазителя или когато заточвате или подменяте ножа. Отбележете позицията на ножа в предпазителя и защитете вашата ръка от нараняване.

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите сериозно нараняване, извадете акумулаторната батерия от захранващата глава, преди обслужване, почистване, смяна на приставките или изваждане на материал от устройството.

⚠ PREDУПРЕЖДЕНИЕ: Облечете се правилно за да намалите риска от нараняване, когато работите с този инструмент. Не носете отпуснати дрехи или бижута. Носете защита за очите и защита за очите/ слуха. Носете тежки, дълги панталони, ботуши и ръкавици. Не носете къси панталони или сандали или не ходете бос.

ПРЕДУПРЕЖДЕНИЕ: Почистете зоната, която трябва да бъде подрязана преди всяка употреба. Почистете всички обекти, като камъни, счупени стъкла, пирони, кабели или въжета, които могат да бъдат изхвърлени или да се оплетат в приставката за рязане. Изчистете зоната от деца, околни хора или домашни любимци. Като минимум дръжте всички деца, околни хора и домашни любимци минимум на 15 м разстояние, въпреки това пак може да съществува риск за околните от изхвърлени обекти. Околните наблюдатели трябва да бъдат насърчени да носят защита за очите. Ако бъдете приближен от човек спрете незабавно мотора и приставката за рязане.

За по-добра и безопасна работа, поставете ремъка за рамо през рамото си. Регулирайте ремъка за рамо в удобна работна позиция. Дръжте кордовия тример с едната си ръка за задната ръкохватка и с другата ръка за предната ръкохватка. Поддържайте здрав захват и с двете ръце, докато работите с инструмента. Кордовият тример трябва да бъде държан в удобна позиция, като задната ръкохватка е на височината на бедрото. Тримерната глава трябва да бъде успоредна на земята, така че лесно да влиза в контакт с материалите, които трябва да бъдат отрязани, без да се налага операторът да се навежда (фиг. В).

3GO

ПРЕДУПРЕЖДЕНИЕ: Ремъкът за рамо, също е механизмъм за бързо освобождаване при опасни ситуации. При наличие на аварийна ситуация, свалете го незабавно от рамото си, независимо по кой начин се намира.

След всяка употреба почистете тримера.

Вижте раздел ПОДДРЪЖКА за инструкции за почистване.

Вижте раздел " СТАРТИРАНЕ/СПИРАНЕ НА ЗАХРАНВАЩАТА ГЛАВА " в ръководството на оператора на захранваща глава РН1420Е/РНХ1600.

РЕГУЛИРАНЕ НА ДЪЛЖИНАТА НА РЕЖЕЩАТА КОРДА

Главата на тримера позволява на оператора да отпусне повече режеща корда без да спира мотора. Когато кордата стане разкъсана или износена, може да бъде отпусната допълнителна корда чрез леко потупване в земята на главата на тримера (Фиг. Е).

БЕЛЕЖКА: Освобождаването на корда ще стане по трудно, с намаляването на кордата.

ПРЕДУПРЕЖДЕНИЕ: Не премахвайте или променяйте устройството на режещия нож за кордата. Прекалената дължина на кордата ще причини прегряване на мотора и може да доведе до сериозно нараняване.

ПОДМЯНА НА КОРДАТА

БЕЛЕЖКА: Винаги използвайте препоръчаната найлонова режеща корда с диаметър не повече от 2,4 mm. Използване на корда, различна от посочената, може да причини прегряване или повреда на тримера.

ПРЕДУПРЕЖДЕНИЕ: Не използвайте никога усилена с метал корда, тел или въже и т.н. Те могат да се счупят и да станат опасни летящи предмети. Кордовият тример е оборудван с усъвършенствана POWERLOAD™ система. Режещата корда може да бъде навита на макарата само с натискане на един бутон. Зареждането на пълна макара обикновено може да бъде извършено за 12 секунди. Избягвайте повтаряща се работа на системата за навиване в бърза последователност, за да намалите вероятността от повреда на мотора.

БЕЛЕЖКА: Системата POWERLOAD™ е налична само когато приставката е свързана към захранващата глава РН1420Е/РНХ1600 и акумулаторната батерия е инсталирана.

1. Премахнете акумулаторната батерия.
2. Отрежете режеща корда с дължина 4 м. Прокарайте кордата в ухото (фиг F). Избутайте и издърпайте кордата от другата страна, докато корда с еднаква дължина се появи от двете страни на тримерната глава.

БЕЛЕЖКА: Ако кордата не може да премине през ухото, когато долният капак е блокирал, поставете акумулаторната батерия в захранващата глава, след което натиснете за кратко бутона за зареждане на кордата, за да пренастроите долния капак.

1. Извадете акумулаторната батерия, ако е била монтирана в захранващата глава в БЕЛЕЖКАТА след стъпка 2. И следвайте стъпките, описани в стъпка 2, за да поставите режещата корда отново и да я подравните.

2. Монтирайте акумулаторната батерия в захранващата глава.

3. Натиснете и задръжте бутона за зареждане на кордата, за да навиете кордата в тримерната глава непрекъснато, докато се покаже около 15 см от кордата от всяка страна. (фиг. G)

4. Натиснете тримерната глава, докато издърпвате кордата, за да я придвижите ръчно напред и да проверите за правилно монтиране на режещата корда.

БЕЛЕЖКА: В случай че кордата е издърпана в тримерната глава поради инцидент, отворете главата и издърпайте режещата корда от макарата. Следвайте раздел „ПРЕЗАРЕЖДАНЕ НА РЕЖЕЩАТА КОРДА“ в това ръководство, за да презаредите кордата.

Когато режещата корда се откъсне от ухото или не се освобождава, когато потупвате тримерната глава, отстранете оставащата режеща корда от тримерната глава и следвайте долните стъпки, за да презаредите кордата.

1. Премахнете акумулаторната батерия.
2. Натиснете пластините за освобождаване на тримерната глава и снемете долния капак на тримера, като го издърпате навън (фиг. Н).
3. Отстранете режещата корда от тримерната глава.
4. Извадете пружината от възела на макарата, ако е необходимо. Запазете го за повторен монтаж.
5. Вмъкнете пружината в прореза на долния капак (фиг. I).
6. С едната си ръка дръжте тримера, използвайте другата си ръка да хванете долния капак

и подравнете прорезите на долния капак с пластините за освобождаване (фиг. J). Натиснете долния капак, докато се фиксира на място, при което ще чуете характерен щракващ звук (фиг. K).

1. Следвайте инструкциите в раздела "ПОДМЯНА НА КОРДАТА" в това ръководство, за да презаредите режещата корда.

ПОДМЯНА НА ТРИМЕРНАТА ГЛАВА

ПРЕДУПРЕЖДЕНИЕ: Подменете незабавно, ако главата се разхлаби след като сте я закрепили в позиция.

Никога не използвайте тримера с разхлабени приставки за рязане. Подменете незабавно напукана, повредена или износена режеща глава, дори ако щетите са ограничени до повърхностни пукнатини. Подобни приставки могат да се пръснат при високи скорости и да причинят сериозно нараняване.

Запознайте се с тримерната глава (фиг. L).

Фиг. L описание на части виж долу:

L-1	Вал	L-6	Шайба
L-2	Втулка (2)	L-7	Гайка
L-3	Горен капак	L-8	Пружина
L-4	Зегеров пръстен	L-9	Режеща корда
L-5	Фиксатор на макарата	L-10	Възел на долния капак

Демонтиране на тримерната глава

1. Премахнете акумулаторната батерия.
2. Натиснете пластините за освобождаване на тримерната глава и снемете долния капак, като го издърпате право навън.
3. Отстранете режещата корда от тримерната глава.
4. Извадете пружината от възела на макарата, ако е необходимо. Запазете я за повторния монтаж.
5. Носете ръкавици. Използвайте едната си ръка, за да хванете възела на макарата, за да я стабилизирате и използвайте другата си ръка, за да държите ударен ключ 13 mm (не е включен), за да разхлабите гайката В ПОСОКА НА ЧАСОВНИКОВАТА СТРЕЛКА (фиг. М).
6. Отстранете гайката, шайбата и възела на макарата от вала на мотора (фиг. L).

7. Използвайте клещи за зегерови пръстени (не са включени в комплекта), за да отстраните зегеровия пръстен. Свалете горния капак и двете втулки от вала на мотора (фиг. L).

8. Заменете с нова тримерна глава и я монтирайте съгласно следните стъпки.

Инсталиране на новата тримерна глава

1. Монтирайте двете втулки върху вала на мотора.
2. Подравнете плоския прорез в горния капак с плоския прорез във вала на двигателя и монтирайте горния капак на място му (фиг. N).

Вижте описание на частите от фиг. N по-долу:

N-1

Плосък

N-2

Плосък прорез

1. Монтирайте зегеровия пръстен, възела на макарата и шайбата в тази последователност (фиг. L). Използвайте ударен гайковерт, за да затегнете гайката ОБРАТНО НА ЧАСОВНИКОВАТА СТРЕЛКА.
2. Следвайте стъпки 4 и 5 в раздел „ПРЕЗАРЕЖДАНЕ НА РЕЖЕЩАТА КОРДА“ в това ръководство, за да монтирате възела на долния капак.
3. Следвайте инструкциите в раздела „ПОДМЯНА НА КОРДАТА“ в това ръководство, за да презаредите режещата корда.
4. Стартирайте инструмента, за да видите дали кордовият тример работи нормално. Ако не, сглобете го отново по описания по-горе начин.

ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ: Преди инспекция, почистване или обслужване на уреда спрете мотора, изчакайта всички движещи части да спрат и извадете акумулаторната батерия. Неспазването на тези инструкции може да доведе до сериозно нараняване или щети по собствеността.

ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Употребата на каквито и да е други части може да създаде опасност или да предизвика повреда на продукта. За да осигурите безопасност и издържливост, всички ремонти, различни от артикулите изброени в тези инструкции за поддръжка, трябва да бъдат извършвани от квалифициран сервисен техник.

ОБЩА ПОДДРЪЖКА

Избягвайте употребата на разтворители, когато почиствате пластмасовите части. Повечето пластмасови части са уязвими на повреда от различни видове разтворители в търговската мрежа и може да се повредят от тяхната употреба. Използвайте чист плат, за премахване на мръсотия, прах, масло и т.н.

ПОЧИСТВАНЕ НА УРЕДА

■ Почистете тревата, която може да се е увила около вала на мотора или главата на тримера.
Използвайте малка четка или малка прахосмукачка за да почистите, вентилационните отвори в задната страна на корпуса.
■ Почистете уреда използвайки влажна кърпа и мек почистващ препарат.
■ Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон и от разтворители като керосин. Влагата също може да причини токов удар. Избършете всякаква влага със суха мека кърпа.

За най-добра работа и по-дълъг живот, смазвайте предавателната кутия със специална грес (6-8 д всеки път) след всеки 50 часа работа.

Специалната грес трябва да отговаря на следните изисквания.

1. Съответствие с DIN51818: NLGI-1 степен на проникване на конус.
2. Грес на естерова основа.
3. Отлични нискотемпературни стартови качества, ЕР, механично срязване, устойчивост на абразия и стабилност на окисляване.
4. Работната температура трябва да бъде -40\~180°C.

Извадете батерията и уплътнителните болтове.

Смажете предавателната кутия през отвора за смазка.

0-1 Уплътнителен болт

СЪХРАНЯВАНЕ НА УРЕДА

Извадете акумулаторната батерия от захранващата глава.
■ Почистете изцяло инструмента преди да го съхраните.
■ Ако приставката кордов тример е извадена

от захранващата глава и съхранена отделно:

Поставете крайната капачка на пръта на приставката за да избегнете навлизането на мръсотия в съединителното устройство.

Съхранете уреда в сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте уреда в близост или върху тор, бензин или други химикали.

ЗАТОЧВАНЕ НА РЕЖЕЩИЯ НОЖ ЗА КОРДАТА

⚠️ ПРЕДУПРЕЖДЕНИЕ: Винаги защитавайте ръцете си, като носите ръкавици за тежка употреба, когато извършвате поддръжка на режещия нож за кордата.

1. Премахнете батерията.
2. Демонтирайте режещия нож за кордата от предпазителя.
3. Затегнете ножа в менгеме.
4. Носете подходяща защита за очите и ръкавици и внимавайте да не се порежете.
5. Внимателно заточете режещите ръбове на ножа с фина пила или точило като запазите първоначалния ъгъл на режещия ръб
6. Поставете отново ножа в предпазителя и го затегнете на място с двата винта.

Опазване на околната среда

Не изхвърляйте електрическо оборудване, зарядно устройство за акумулаторни батерии и батерии/акумулаторни батерии в домакинския отпадък!

Отнесете продукта до упълномощена фирма за рециклиране и го предоставете за разделно събиране. Електрическите инструменти трябва да бъдат връщани в съоръжения за рециклиране съвместими с околната среда.

Ако се изхвърлят електрически уреди в сметища или бунища, опасни вещества могат да изтекат в подпочвените води и да попаднат в хранителната верига, като увредят вашето здраве и благосъстояние.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ПРОБЛЕМ ПРИЧИНА РЕШЕНИЕ
Кордовият тример не може да стартира.	Акумулаторната батерия не е прикрепена към захранващата глава.Няма електрически контакт между захранващата глава и батерията.Акумулаторната батерия е изтощена.Лостът за отключване и спусъкът не са натисната едновременно.Закрепете акумулаторната батерия към захранващата глава.Извадете батерията, проверете контактите и монтирайте отново докато влезе на местото си.Заредете акумулаторната батерия със зарядни EGO посочени в това ръководство.Натиснете и задръжте лоста за отключване и след това натиснете спусъка за да включите тримера.
Кордовият тример спира по време на рязане.	Предпазителят не е монтиран на тримера, което води до прекалено дълга режеща корда и прегряване на мотора.Използвана е тежка корда за рязане.Вальт на мотора и тримерната глава са обвити в трева.Моторът е претоварен.Извадете акумулаторната батерия и монтирайте предпазителя на тримера.Използвайте препоръчана найлонова режеща корда с диаметър не по-голям от 2,4 mm.Спрете тримера, извадете батерията и извадете тревата от вала на мотора и тримерната глава.Извадете тримерната глава от тревата. Моторът ще се възстанови, когато натоварването е отстранено. Когато режете изваждайте и вкарвайте тримерната глава в тревата, която трябва да бъде отрязана и отстранявайте не повече от 20 см дължина на единично рязане.Позволете на акумулаторната батерия или тримера да се охлади, докато температурата спадне под 67°C .Монтирайте отново акумулаторната батерия.Заредете акумулаторната батерия със зарядни EGO посочени в това ръководство.
Главата на три-мера не издърпва кордата.	▪ Валът на мотора и тримерната глава са обвити в трева.▪ Няма достатъчно корда на макарата.▪ Главата на тримера е замърсена.▪ Кордата е оплетена в устройството▪ Кордата е твърде къса.
Тревата обгръща главата на тримера и корпуса на мотора.	▪ Рязане на висока трева при нивото▪ на земята.
Ножът не реже кордата.	▪ Режещият нож за кордата на ръба▪ на предпазителя се е изтъпил.
Пукнатини по гла-вата на тримера или фиксаторът на макарата се е освободил от основата на макарата.	▪ Главата на тримера е износена.▪ Гайката, която фиксира главата на тримера, е разхлабена.
По време на под-мяна на кордата, кордата не може да бъде заредена правилно в глава-та на тримера.	▪ ЗАРЕДЕНИТЕ корди на фиксатора на макарата не са изравнени с ушите в основата на макарата.▪ ЗАРЕДЕНИТЕ корди на фиксатора на макарата не са изравнени с ушите в основата на макарата.▪ Когато навивате режещата корда непосредствено след продължителна работа, системата POWERLOADTM може да спре работа поради защитата срещу превишена температура.

BG

ГАРАНЦИЯ

Моля посетете уебсайта egopowerplus.eu за пълните условия по гаранционната политика на EGO.

PROČITAJTE UPUTE U CJELOSTI!

Pročitajte korisnički priručnik
