ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CEXACT 2 Professional BOSCH

Ελληνικά...... Σελίδα 83

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογραφήσεις και όλα τα

τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιψοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

▶ Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτισμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήματα.
Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
'Отан хрησμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

Ηλεκτρική ασφάλεια

▶ Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποπούσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία.

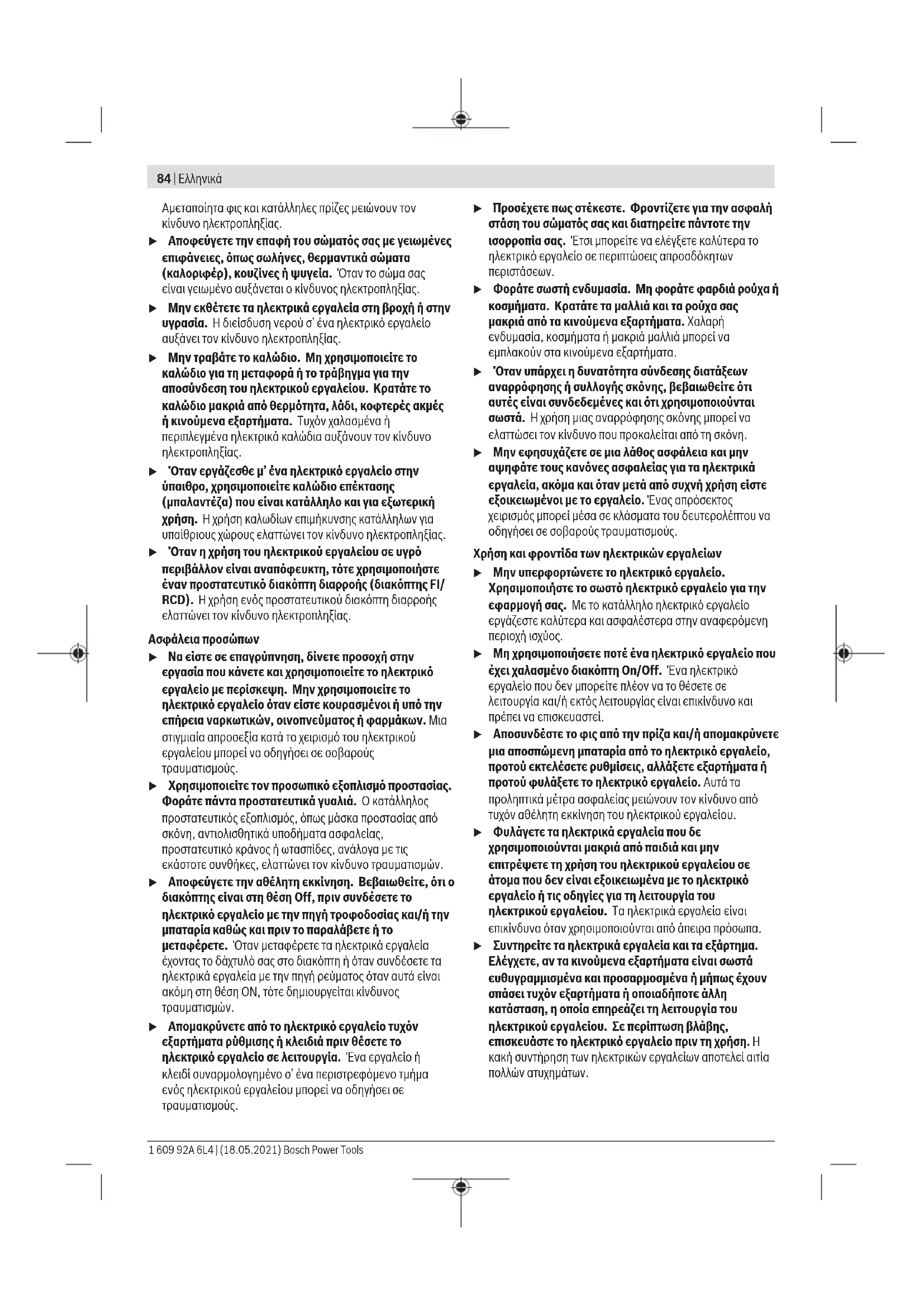

84 | Ελληνικά

Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
▶ Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ' ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
▶ Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το καλώδιο για τη μεταφορά ή το τράβηγμα για την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
'Отан εργάζεσθε μ' ένα ηλεκτρικό εργαλείο στην ύπαιθρο, χρησμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Η χρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
'Отан η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτης FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαπτώνει τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

▶ Na είστε σε επαγρύπνηση, δίνετε προσοχή στην εργασία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγριαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
Χρησμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών.
Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλεκτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών.
Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρτήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ' ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς.

▶ Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτοι μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσεων.
▶ Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
'Отан υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.
▶ Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς.

Χρήση και φροντίδα των ηλεκτρικών εργαλείων

▶ Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμογή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.
▶ Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. 'Ενα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.
Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.
▶ Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιούνται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.
Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάσταση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλεκτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

▶ Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα.
Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι' αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.
▶ Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

Σέρβις

▶ Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Έτοι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Υποδείξεις ασφαλείας για κατσαβίδια

▶ Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες λαβής, όταν εκτελείτε μια εργασία, κατά την οποία η βίδα μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση ή με το ίδιο το καλώδιο του εργαλείου. Η επαφή της βίδας με ένα ηλεκτροφόρο καλώδιο μπορεί να θέσει τα ακάλυπτα μεταλλικά μέρη του ηλεκτρικού εργαλείου υπό τάση και να προκαλέσουν ηλεκτροπληξία στον χειριστή.
Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας ή συμβουλευτείτε την τοπική εταιρία παροχής ενέργειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Η πρόκληση ζημιάς σ' έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού προκαλεί ζημιά σε πράγματα ή/και μπορεί να οδηγήσει σε ηλεκτροπληξία.
▶ Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά το σφίξιμο και λύσιμο των βιδών μπορούν να εμφανιστούν για λίγο υψηλές ροπές αντίδρασης.
▶ Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα επεξεργαζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας.
▶ Першёвете, ме́хри va акінитопоицівтєї то пілектрико́ сруалеію, протої то еваноїдесете. То топоїдетмією езáртніма піпореї va офнівшєи кай va обнігніσі стян апілівля tou елёххов тон пілектрикої сруалеію.

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να

προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και το λύσιμο βιδών καθώς και για το βίδωμα και το λύσιμο παξιμαδιών στην εκάστοτε αναφερόμενη περιοχή διαστάσεων και ισχύος. Επιτρέπεται να συνδεθεί στην παροχή ρεύματος αποκλειστικά μέσω ενός τροφοδοτικού της σειράς PUC-EXACT.

Το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για χρήση σαν δράπανο. Για να αποφύγετε τυχόν σωματικές βλάβες και υλικές ζημιές δεν επιτρέπεται να χρησιμοποιήσετε ποτέ για τρύπημα ένα ηλεκτρικό εργαλείο που είναι εξοπλισμένο με έναν συμπλέκτη διακοπής.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών.

(1) Εξάρτημα (π.χ. κατσαβιδόλαμα)
(2) Υποδοχή εξαρτήματος
(3) Τσοκ ταχείας αλλαγής
(4) Δακτύλιος μαρκαρίσματος
(5) Διακόπτης αλλαγής της φοράς περιστροφής
(6) 'Ενδειξη φωτοδιόδου (LED): Κοχλιοσυνδέσεις
(7) Καλώδιο συσκευής για τη σύνδεση στο τροφοδοτικό PUC-EXACT
(8) Κρίκος ανάρτησης
(9) Διακόπτης On/Off
(10) Σύρτης για την προεπιλογή της ροπής στρέψης
(11) Δακτύλιος στο καλώδιο της συσκευής
(12) Φως εργασίας
(13) Υποδοχή σύνδεσης στο τροφοδοτικό PUC-EXACT
(14) Διακόπτης On/Off στο τροφοδοτικό
(15) Αυλάκι στον σύνδεσμο του καλώδιο συσκευής (7)
(16) 'Ενδειξη φωτοδιόδου (LED) Ετοιμότητα για λειτουργία
(17) 'Ενδειξη φωτοδιόδου (LED) Βλάβη (υπερφόρτωση)
(18) Φις σύνδεσης του ηλεκτρικού καλωδίου
(19) Нлектрикό калώδιο
(20) Φις
(21) Υποδοχή σύνδεσης ηλεκτρικού καλωδίου
(22) Εργαλείο ρύθμισης
(23) Δίσκος ρύθμισης
(24) Χειρολαβή (μονωμένες επιφάνειες λαβής)

86 | Ελληνικά

Τεχνικά οτοιχεία

Ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση ώθησης C-EXACT 1 C-EXACT 1 C-EXACT 2
Κωδικός αριθμός	0 602 495207	0 602 495218	0 602 495208
Ονομαστική τάση V 36 36 36
Ονομαστικό ρεύμα A 1,0 1,0 1,0
Αριθμός στροφών χωρίς φορτίο min	1.000 500 500
Μέγιστη ροπή στρέψης σκληρό/μαλακό βίδωμα σύμφωνα με ISO 5393 Nm	0,2 – 0,8	0,2 – 0,8	0,5 – 2,0
	in-lbs	1,8 – 7,1	1,8 – 7,1
Φορά περιστροφής	ΩΩ	ΩΩ	ΩΩ
Δακτύλιος μαρκαρίσματος ανοιχτός	πράσινος	ανοιχτόςπράσινος	λευκός
Μέγιστη διάμετρος βιδών M 2,5 M 2,5 M 4
Βάρος κατά EPTA-Procedure 01:2014 kg	0,87	0,87	0,87
	Ibs	1,4	1,4
Βαθμός προστασίας IP 20 IP 20 IP 20

Ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση ώθησης C-EXACT 4 C-EXACT 4 C-EXACT 4
Κωδικός αριθμός	0 602 495205	0 602 495206	0 602 495217
Ονομαστική τάση V 36 36 36
Ονομαστικό ρεύμα A 1,0 1,0 1,0
Αριθμός στροφών χωρίς φορτίο min	1.000	1.000 275
Μέγιστη ροπή στρέψης σκληρό/μαλακό βίδωμα σύμφωνα με ISO 5393 Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Φορά περιστροφής	ΩΩ	ΩΩ	ΩΩ
Δακτύλιος μαρκαρίσματος	γκρίζος	γκρίζος	γκρίζος
Μέγιστη διάμετρος βιδών	M 4 M 4 M 4
Βάρος κατά EPTA-Procedure 01:2014 kg	0,87	0,87	0,87
	Ibs	1,4	1,4
Βαθμός προστασίας IP 20 IP 20 IP 20

Ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση ώθησης		C-EXACT 6 C-EXACT 6
Κωδικός αριθμός		0 602 495215	0 602 495216
Ονομαστική τάση	V 36 36
Ονομαστικό ρεύμα	A 1,0 1,0
Αριθμός στροφών χωρίς φορτίο min	-1	1.000 500
Μέγιστη ροπή στρέψης σκληρό/μαλακό βίδωμα σύμφωνα με ISO 5393	Nmin-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Φορά περιστροφής		ΩΩ	ΩΩ
Δακτύλιος μαρκαρίσματος		μαύρος	μαύρος
Μέγιστη διάμετρος βιδών		M 5 M 5
Βάρος κατά EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Βαθμός προστασίας		IP 20 IP 20

Ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση μοχλού C-EXACT 1 C-EXACT 1 C-EXACT 2

Κωδικός αριθμός		0 602 495202	0 602 495213	0 602 495203
Ονομαστική τάση V 36 36 36
Ονομαστικό ρεύμα A 1,0 1,0 1,0
Αριθμός στροφών χωρίς φορτίο min	-1	1.000 500 500
Μέγιστη ροπή στρέψης σκληρό/μαλακό βίδωμα σύμφωνα με ISO 5393 Nm in-lbs		0,2 – 0,81,8 – 7,1	0,2 – 0,81,8 – 7,1	0,5 – 2,04,4 – 17,7
Φορά περιστροφής		ΩΩ	ΩΩ	ΩΩ
Δακτύλιος μαρκαρίσματος ανοιχτός		πράσινος	ανοιχτόςπράσινος	λευκός
Μέγιστη διάμετρος βιδών M 2,5 M 2,5 M 4
Βάρος κατά EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Βαθμός προστασίας IP 20 IP 20 IP 20

Ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση μοχλού C-EXACT 4 C-EXACT 4 C-EXACT 4

Kwobikóc apitipós		0 602 495200	0 602 495201	0 602 495212
Ovojaotikh taon V 36 36 36
Ovojaotikó peúma A 1,0 1,0 1,0
Apitipós otropówv xwpićs forptio min	-1	1.000	1.000 275
Méyiostn ropih otréψηc oklnpó/maalakó βidωμa σύμφωνα με ISO 5393 Nm in-lbs		0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0
Φopa periptrophics		ΩΩ	ΩΩ	ΩΩ
Daktúlioc markapísojatos		γκρίζος	γκρίζος	γκρίζος
Méyiostn ∅ βiδών		M 2,5 M 2,5 M 4
Bároc kata EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Baθμός prostaσiaç IP 20 IP 20 IP 20

Ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση μοχλού

Κωδικός αριθμός		0 602 495210	0 602 495211
Ονομαστική τάση	V 36 36
Ονομαστικό ρεύμα	A 1,0 1,0
Αριθμός στροφών χωρίς φορτίο min	1	1.000 500
Μέγιστη ροπή στρέψης σκληρό/μαλακό βίδωμα σύμφωνα με ISO 5393	Nmin-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Φορά περιστροφής		ΩΩ	ΩΩ
Δακτύλιος μαρκαρίσματος		μαύρος	μαύρος
Μέγιστη διάμετρος βιδών		M 5 M 5
Βάρος κατά EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Βαθμός προστασίας		IP 20 IP 20

Πληροφορίες για θόρυβο και δονήσεις

Τιμές εκπομπής θορύβου υπολογισμένες κατά EN 62841-2-2.

Η Α-σταθμισμένη στάθμη ηχητικής πίεσης του ηλεκτρικού εργαλείου ανέρχεται τυπικά στα 70 dB(A). Ανασφάλεια K = 3

88 | Ελληνικά

dB. Η στάθμη θορύβου κατά την εργασία μπορεί να ξεπεράσει τα 80 dB(A).

Φοράτε προστασία ακοής!

Συνολικές τιμές ταλαντώσεων a_h (διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια Κ υπολογισμένες κατά EN 62841-2-2:

Blδωμα: a_h < 2,5 m/s^2 , K = 1,5 m/s²,

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που αναφέρονται σ' αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιψοποιηθούν στη σύγκριση των διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλες για μια προσωρινή εκτίμηση της εκπομπής κραδασμών και θορύβου.

Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής θορύβου αντιπροσωπεύουν τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί διαφορετικά με μη προτεινόμενα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό μπορεί να αυξήσει σημαντικά την εκπομπή κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Για την ακριβή εκτίμηση των εκπομπών κραδασμών και θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας.

Γι' autó, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών.

Συναρμολόγηση

▶ Διακόψτε την παροχή ενέργειας, προτού εκτελέσετε τυχόν ρυθμίσεις της συσκευής, αλλάξετε εξαρτήματα ή εναποθέσετε το ηλεκτρικό εργαλείο. Αυτά τα μέτρα προφύλαξης εμποδίζουν την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

Περιβάλλον λειτουργίας και αποθήκευσης

Το ηλεκτρικό εργαλείο είναι κατάλληλο μόνο για χρήση σε εσωτερικούς χώρους.

Για μια άψογη λειτουργία πρέπει η επιτρεπόμενη θερμοκρασία περιβάλλοντος να βρίσκεται μεταξύ - 5 °C και +50 °C (23 °F και 122 °F) με μια επιτρεπόμενη σχετική υγρασία αέρα μεταξύ 20 και 95 % χωρίς την εμφάνιση δρόσου.

Το ηλεκτρικό ευθύ κατσαβίδι πρέπει να φυλάγεται σε μια θερμοκρασία μεταξύ -20 °C (-4 °F) και 70 °C (158 °F), για την αποφυγή ζημιάς στο ηλεκτρονικό σύστημα.

Διάταξη ανάρτησης

Με τον βραχίονα ανάρτησης (8) μπορείτε να στερεώσετε το ηλεκτρικό εργαλείο σε μια διάταξη ανάρτησης.

▶ Ελέγχετε τακτικά την κατάσταση του βραχίονα ανάρτησης και των άγκιστρων στη διάταξη ανάρτησης.

Αλλαγή εξαρτημάτων

Τοποθέτηση του εξαρτήματος

Τραβήξτε το τσοκ ταχείας αλλαγής (3) προς τα εμπρός. Τοποθετήστε το εξάρτημα (1) στην υποδοχή εξαρτήματος (2) και αφήστε το τσοκ ταχείας αλλαγής ξανά ελεύθερο.

Χρησιμοποιείτε μόνο εξαρτήματα με κατάλληλο άκρο στελέχους (εξάγωνο 1/4").

▶ Προσέξτε κατά την τοποθέτηση ενός εξαρτήματος, να προσαρμόζεται το εξάρτημα σταθερά στην υποδοχή του εξαρτήματος. Όταν το εξάρτημα δεν είναι σταθερά συνδεδεμένο με την υποδοχή του εξαρτήματος, μπορεί να λυθεί ξανά και να μην ελέγχεται πλέον.

Αφαίρεση του εξαρτήματος

Τραβήξτε το τσοκ ταχείας αλλαγής (3) προς τα εμπρός. Αφαιρέστε το εξάρτημα (1) από την υποδοχή εξαρτήματος (2) και αφήστε το τσοκ ταχείας αλλαγής ξανά ελεύθερο.

Σύνδεση στην παροχή ενέργειας (βλέπε εικόνες Α - Β)

Το ηλεκτρικό εργαλείο παραδίδεται χωρίς τροφοδοτικό. Για τη σύνδεση στην παροχή ενέργειας απαιτείται το τροφοδοτικό PUC-EXACT.

▶ Λειτουργείτε το τροφοδοτικό PUC-EXACT αποκλειστικά με τα γι' αυτό προβλεπόμενα ηλεκτρικά εργαλεία. Η λειτουργία άλλων ηλεκτρικών συσκευών μπορεί να οδηγήσει στην καταστροφή του PUC-EXACT και αυτών των συσκευών.
▶ Μην προσπαθήσετε ποτέ, να συνδέσετε το ηλεκτρικό εργαλείο C-EXACT απευθείας στο δίκτυο του ρεύματος. Μη χρησιμοποιείτε κανένα καλώδιο επέκτασης (μπαλαντέζα). Το ηλεκτρικό εργαλείο C-EXACT μπορεί έτσι να υποστεί ζημιά.
Χρησιμοποιείτε αποκλειστικά γνήσιο καλώδιο! Πριν από κάθε χρήση της συσκευής ελέγξετε το καλώδιο και το φις για τυχόν ζημιές. Τα καλώδια δεν επιτρέπεται να διορθώνονται αλλά να αντικαθίστανται.
Αναθέστε την εκτέλεση των εργασιών συντήρησης και επισκευής μόνο σε ειδικευμένο τεχνικό προσωπικό. Έται εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Συνδέσετε πάντοτε πρώτα το ηλεκτρικό εργαλείο με το τροφοδοτικό PUC-EXACT, προτού συνδέσετε το τροφοδοτικό στο δίκτυο του ρεύματος.

Τοποθετήστε το καλώδιο της συσκευής (7) στην υποδοχή σύνδεσης (13) του τροφοδοτικού PUC-EXACT. Προσέξτε, να ταιριάζει το αυλάκι (15) στον σύνδεσμο του καλωδίου της συσκευής στους πείρους στην υποδοχή σύνδεσης. Βιδώστε τον δακτύλιο (11) προς τη φορά των δεικτών του ρολογιού στην υποδοχή σύνδεσης.

Προσέξτε στα ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση μοχλού, να μην ακουμπήσετε το κατσαβίδι πάνω στον μοχλό, προτού συνδέσετε το τροφοδοτικό PUC-EXACT στο δίκτυο του

ρεύματος. Έτσι εμποδίζετε την αθέλητη εκκίνηση του κατσαβιδιού.

Προσέξτε στα ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση μοχλού, να μην εξασκείτε καμία αξονική πίεση πάνω στο κατσαβίδι, όταν συνδέετε το τροφοδοτικό PUC-EXACT στο δίκτυο του ρεύματος. Έτσι εμποδίζετε την αθέλητη εκκίνηση του κατσαβίδιού.

Τοποθετήστε πρώτα το φις σύνδεσης (18) του ηλεκτρικού καλωδίου (19) στην υποδοχή σύνδεσης (21) του τροφοδοτικού PUC-EXACT. Τώρα μπορείτε να συνδέσετε το PUC-EXACT στην παροχή ενέργειας, τοποθετώντας το φις (20) σε μια πρίζα με επαφή προστασίας.

Συνδέστε πάντοτε πρώτα το ηλεκτρικό καλώδιο με το τροφοδοτικό PUC-ΕΧΑCT, προτού τοποθετήσετε το φις (20) στην πρίζα, διαφορετικά υπάρχει Κίνδυνος ηλεκτροπληξίας.

Λειτουργία

Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόν αντιολισθητικά υποδήματα ασφαλείας,

προστατευτικό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών.

Ρύθμιση φοράς περιστροφής

Δεξιόστροφη κίνηση: Κατά την παράδοση το ηλεκτρικό εργαλείο είναι ρυθμισμένο για το βίδωμα βιδών και παξιμαδιών (δεξιόστροφη κίνηση). Ο διακόπτης αλλαγής της φοράς περιστροφής (5) δεν είναι πατημένος.

Αριστερόστροφη κίνηση: Για το λύσιμο βιδών και παξιμαδιών πατήστε τον διακόπτη αλλαγής της φοράς περιστροφής (5). Για να ασφαλίσετε το διακόπτη αλλαγής φοράς περιστροφής κρατήστε τον πατημένο και γυρίστε τον.

▶ Πατήστε τον διακόπτη αλλαγής της φοράς περιστροφής (5) μόνο σε περίπτωση ακινητοποιημένου ηλεκτρικού εργαλείου.

Ενεργοποίηση/απενεργοποίηση του τροφοδοτικού ΡυC-ΕΧΑCT (βλέπε εικόνα Α)

Πρέπει πρώτα να θέσετε το τροφοδοτικό PUC-EXACT σε λειτουργία, προτού να μπορείτε να ενεργοποιήσετε το ηλεκτρικό εργαλείο C-EXACT (βλέπε «Σύνδεση στην παροχή ενέργειας (βλέπε εικόνες Α - Β)», Σελίδα 88).

Για την ενεργοποίηση του τροφοδοτικού θέστε τον διακόπτη On/Off (14) στο τροφοδοτικό στη θέση «1».

Η πράσινη αναμμένη ένδειξη φωτοδιόδου (LED) (16) δείχνει, ότι το τροφοδοτικό είναι σε ετοιμότητα λειτουργίας. PUC-EXACT-1: 'Отαν η ένδειξη φωτοδιόδου (LED) (17) ανάβει, υπάρχει μια βλάβη.

Για την απενεργοποίηση του τροφοδοτικού πιέστε τον διακόπτη On/Off στο τροφοδοτικό (14) στη θέση «0».

Θέση του ηλεκτρικού εργαλείου σε λειτουργία κι εκτός λειτουργίας

Τα κατοαβίδια έχουν έναν εξαρτημένο από τη ροπή στρέψης συμπλέκτη διακοπής, ο οποίος μπορεί να ρυθμιστεί στην αναφερόμενη περιοχή. Αυτός ο συμπλέκτης ενεργοποιείται, όταν επιτευχθεί η ρυθμισμένη ροπή στρέψης.

Ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση μοχλού

Για την ενεργοποίηση του ηλεκτρικού εργαλείου πατήστε τον διακόπτη On/Off (9).

Το ηλεκτρικό εργαλείο απενεργοποιείται αυτόματα, μόλις επιτευχθεί η ρυθμισμένη ροπή στρέψης.

▶ Σε περίπτωση πρόωρης ελευθέρωσης του διακόπτη On/Off (9) δεν επιτυγχάνεται η προρρυθμισμένη ροπή στρέψης.

Ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση ώθησης

Για την ενεργοποίηση του ηλεκτρικού εργαλείου τοποθετήστε το εξάρτημα πάνω στη βίδα και εφαρμόστε μια ελαφριά αξονική πίεση πάνω στο κατσαβίδι.

Το ηλεκτρικό εργαλείο απενεργοποιείται αυτόματα, μόλις επιτευχθεί η ρυθμισμένη ροπή στρέψης.

▶ Σε περίπτωση πρόωρης αποφόρτισης του κατσαβιδιού, π.χ. όταν το εξάρτημα του κατσαβιδιού γλιστρά από τη βίδα, δεν επιτυγχάνεται η προρρυθμισμένη ροπή στρέψης.

Κατά την ενεργοποίηση του ηλεκτρικού εργαλείου ή πιέζοντας σύντομα την αλλαγή δεξιάς-αριστερής λειτουργίας (5) ενεργοποιείτε ένα φως εργασίας (LED). Η φωτοδίοδος (LED) σβήνει βυο λεπτά περίπου μετά το τελευταίο βίδωμα.

▶ Na μην κοιτάζετε κατευθείαν στο φως εργασίας γιατί μπορεί να σας τυφλώσει.

Υποδείξεις εργασίας

▶ Διακόψτε την παροχή ενέργειας, προτού εκτελέσετε τυχόν ρυθμίσεις της συσκευής, αλλάξετε εξαρτήματα ή εναποθέσετε το ηλεκτρικό εργαλείο. Αυτά τα μέτρα προφύλαξης εμποδίζουν την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

▶ Τοποθετείτε το ηλεκτρικό εργαλείο μόνο απενεργοποιημένο πάνω στο παξιμάδι/στη βίδα. Τα περιστρεφόμενα εξαρτήματα μπορεί να γλιστρήσουν.

Ρύθμιση της ροπής στρέψης (βλέπε εικόνες C - D)

Η ροπή στρέψης εξαρτάται από την αρχική τάση του ελατηρίου του συμπλέκτη διακοπής. Όταν επιτευχθεί η ρυθμισμένη ροπή στρέψης ο συμπλέκτης διακοπής ενεργοποιείται τόσο στη δεξιόστροφη όσο και στην αριστερόστροφη κίνηση.

Για τη ρύθμιση της εξατομικευμένης ροπής στρέψης χρησιψοποιείτε μόνο το συμπαραδιδόμενο εργαλείο ρύθμισης (22).

- Σπρώξτε τον σύρτη (10) στο ηλεκτρικό εργαλείο εντελώς πίσω.

- Τοποθετήστε το εργαλείο ρύθμισης (22) στην υποδοχή εξαρτήματος (2) και γυρίστε το αργά.

– Μόλις στο άνοιγμα του περιβλήματος εμφανιστεί μια μικρή προεξοχή (δίσκος ρύθμισης (23)) στον συμπλέκτη,

90 | Ελληνικά

τοποθετήστε το εργαλείο ρύθμισης (22) σε αυτή την προεξοχή και γυρίστε το.

Η περιστροφή προς τη φορά των δεικτών του ρολογιού αυξάνει τη ροπή στρέψης, η περιστροφή αντίθετα στη φορά των δεικτών του ρολογιού μειώνει τη ροπή στρέψης.

- Αφαιρέστε το εργαλείο ρύθμισης (22). Σπρώξτε τον σύρτη (10) ξανά προς τα εμπρός, για να προστατεύσετε τον συμπλέκτη από τη ρύπανοη.

Υπόδειξη: Η απαραίτητη ρύθμιση της ροπής στρέψης εξαρτάται από το είδος της κοχλιοσύνδεσης και μπορεί να εξακριβωθεί καλύτερα με δοκιμή στην πράξη. Ελέγξτε το δοκιμαστικό βίδωμα με ένα δυναμόμετρο.

Η ροπή στρέψης πρέπει να ρυθμίζεται μόνο μέσα στην αναφερόμενη περιοχή ισχύος, επειδή διαφορετικά δεν ενεργοποιείται ο συμπλέκτης διακοπής.

Σημάδεμα της ρύθμισης της ροπής στρέψης

Για τον χαρακτηρισμό των ξεχωριστών ρυθισμένων ροπών στρέψης μπορείτε να αντικαταστήσετε τον δακτύλιο μαρκαρίσματος (4) με έναν δακτύλιο μαρκαρίσματος διαφορετικού χρώματος.

Αποσπάστε τον δακτύλιο μαρκαρίσματος (4) με μια λεπτή λάμα κατσαβιδιού, μια σπάτουλα ή κάτι παρόμοιο.

Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με έναν δακτύλιο μαρκαρίσματος για να είστε σίγουροι, ότι το περίβλημα προστατεύεται από σκόνη και ρύπανση.

'Ενδειξη βιδώματος (πράσινη/κόκκινη φωτοδίοδος (LED))

'Отан επιτευχθεί η προρρυθμισμένη ροπή στρέψης ενεργοποιείται ο συμπλέκτης διακοπής. Η ένδειξη φωτοδιόδου (LED) (6) ανάβει πράσινη.

'Отан η προρρυθμισμένη ροπή στρέψης δεν επιτευχθεί, ανάβει η ένδειξη φωτοδιόδου (LED) (6) κόκκινη και ηχεί ένα ηχητικό σήμα. Το βίδωμα πρέπει να επαναληφθεί.

Προστασία επανάληψης στα ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση μοχλού

'Отан κατά το βίδωμα ενεργοποιηθεί ο συμπλέκτης διακοπής, τότε ο κινητήρας διακόπτει τη λειτουργία του. Μια επανεργοποίηση είναι δυνατή μόνο μετά από μια διακοπή 0,3 δευτερολέπτων. 'Ετσι εμποδίζεται το αθέλητο ξανασφίξιμο των ήδη σφιγμένων κοχλισουνδέσεων.

Προστασία επανάληψης στα ηλεκτρικά ευθεία κατσαβίδια με εκκίνηση ώθησης

Τα ηλεκτρικά εργαλεία δεν διαθέτουν προστασία από επανεκκίνηση και μπορούν να τεθούν άμεσα σε λειτουργία μετά από μια τυχόν αυτόματη απόζευξη.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Αποσυνδέστε το τροφοδοτικό PUC-EXACT από το δίκτυο του ρεύματος, προτού εκτελέσετε εργασίες καθαρισμού. Έται αποφεύγετε τον κίνδυνο μιας ηλεκτροπληξίας. Μόνο και μόνο η απενεργοποίηση του τροφοδοτικού δεν είναι επαρκής.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να αποφευχθεί έτσι κάθε κίνδυνος της ασφάλειας.

Λίπανση του ηλεκτρικού εργαλείου

Λιπαντικό υλικό:

Ειδικό γράσο μηχανισμών μετάδοσης της κίνησης (225 ml)

Κωδικός αριθμός 3 605 430 009

Molykotefett

Λάδι κινητήρα SAE 10/SAE 20

- Καθαρίστε τον μηχανισμό μετάδοσης της κίνησης μετά από τις πρώτες 150 ώρες λειτουργίας μ' έναν ἡπιο διαλύτη. Τηρήστε τις σχετικές με τη χρήση και την απόσυρση του διαλύτη υποδείξεις του κατασκευαστή. Στη συνέχεια γρασάρετε τον μηχανισμό μετάδοσης της κίνησης με το ειδικό για μηχανισμούς μετάδοσης της κίνησης γράσο της Bosch. Επαναλάβετε την παραπάνω διαδικασία καθαρισμού μετά από 300 ώρες λειτουργίας από τον πρώτο καθαρισμό. - Λαδώστε τα κινούμενη μέρη του συμπλέκτη απενεργοποίησης μετά από 100.000 βιδώματα με μερικές σταγόνες λαδιού κινητήρα SAE 10/SAE 20. Γρασάρετε τα ολισθαιίνοντα και κυλιόμενα μέρη με Molykotefett. Ελέγξτε με αυτή την ευκαιρία τον συμπλέκτη για τυχόν φθορά, για να βεβαιωθείτε, ότι δεν έχει επηρεαστεί η ικανότητα επανάληψης και η ακρίβεια. Στη συνέχεια η ροπή στρέψης του συμπλέκτη πρέπει να ρυθμιστεί εκ νέου.

Αναθέστε την εκτέλεση των εργασιών συντήρησης και επισκευής μόνο σε ειδικευμένο τεχνικό προσωπικό. Έται εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

'Ενα εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών Bosch εκτελεί αυτές τις εργασίες γρήγορα και αξιόπιστα.

▶ Αποσύρετε τα υλικά λίπανσης και καθαρισμού με τρόπο φιλικό προς το περιβάλλον. Προσέξτε τις νομικές διατάξεις.

Εξαρτήματα

Τροφοδοτικά της σειράς PUC-EXACT διατίθενται στα εξειδικευμένα καταστήματα.

Σχετικά με το πλήρες πρόγραμμα ποιοτικών εξαρτημάτων μπορείτε να ενημερωθείτε στο διαδίκτυο στην ηλεκτρονική διεύθυνση www.bosch-pt.com και www.boschproductiontools.com ή στα ειδικά καταστήματα

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπι – Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό, τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Türkçe

Güvenlik talimatı
