РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CEXACT 2 Professional BOSCH

bg Оригинална инструкция

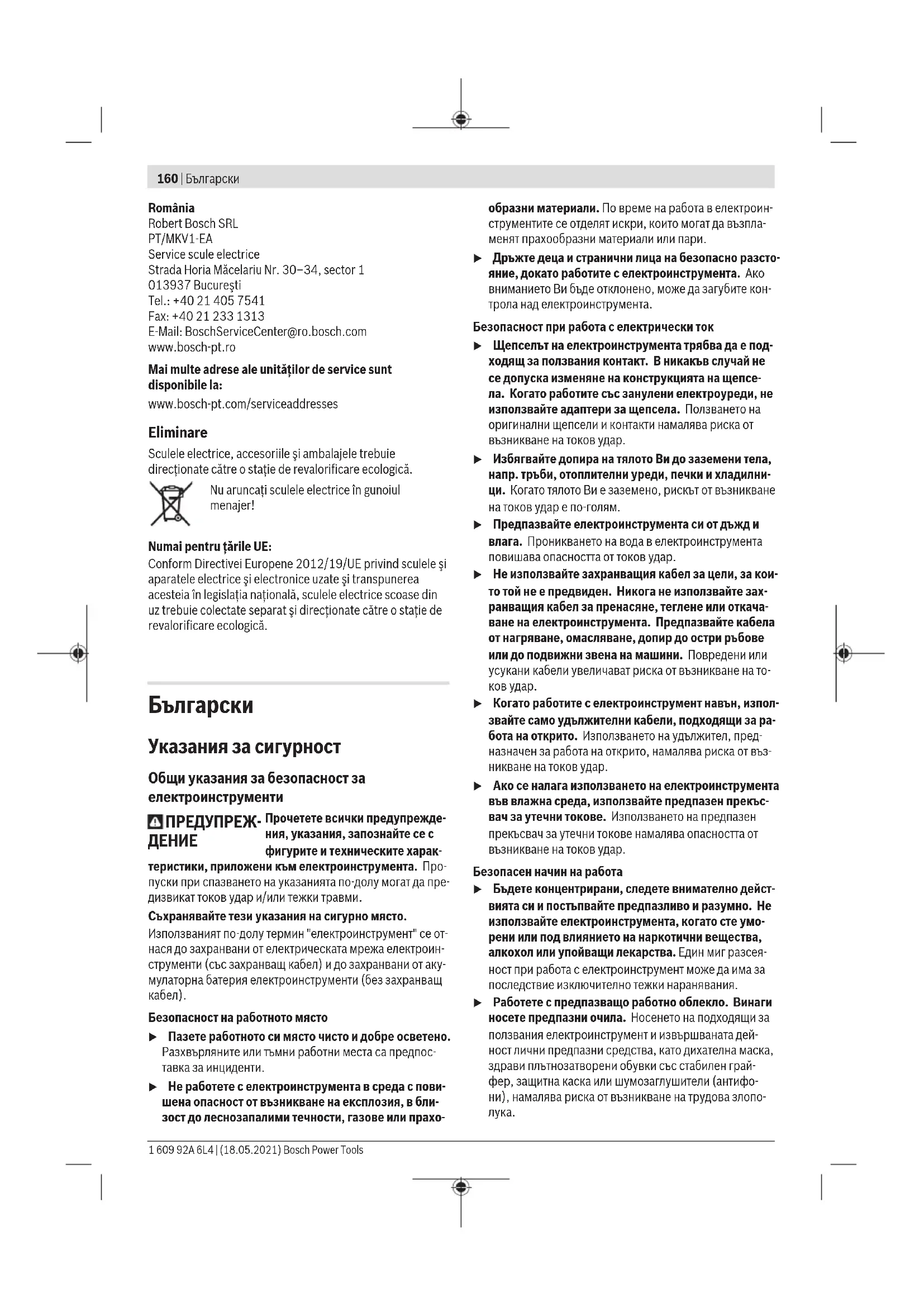

Български ...... Страница 160

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖ- ДЕНИЕ

Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите харак-

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.

▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахо-

образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари.

Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.

▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.

▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.

He използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.

Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.

Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.

▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръже косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционара изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не до-

пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни.

▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Когато изпълнявате операция, при която съществува опасност фиксаторът да засегне скрити под повърхността проводници под напрежение или захранващия кабел, допирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт на фиксатора с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар.

162|Български

▶ Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти.
▶ Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за завиване и развиване на винтове и гайки в посочените диапазони на размера и въртящия момент. Допуска се включването му към източник на ток само през захранващ адаптер от серията PUC-EXACT.

Електроинструментът не е подходящ да бъде използван като бормашина; за да избегнете травми и щети, никога не използвайте електроинструменти с изключващ съединител за пробиване.

Изобразени елементи

Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.

(1) Работен инструмент (напр. накрайник за завиване – бит)
(2) Гнездо
(3) Бързосменен патронник ⚣4"
(4) Маркировъчен пръстен
(5) Превключвател за посоката на въртене
(6) Светодиод завиване
(7) Кабел за включване на електроинструмента към захранващия адаптер PUC-EXACT
(8) Скоба за окачване
(9) Пусков прекъсвач
(10) Плъзгач за предварително регулиране на въртящия момент
(11) Втулка на кабела
(12) Работна лампа
(13) Куплунг на захранващия адаптер PUC-EXACT
(14) Пусков прекъсвач на захранващия адаптер
(15) Канал в куплунга на кабела (7)
(16) Светодиод готовност за работа
(17) Светодиод Повреда (претоварване)
(18) Щепсел на захранващия кабел
(19) Захранващ кабел
(20) Щепсел
(21) Куплунг за включване на захранващия кабел
(22) Инструмент за регулиране
(23) Регулиращ диск
(24) Ръкохватка (изолирани повърхности)

Технически данни

Електрически прав винтоверт с пусков прекъсвач плъзгач C-EXACT 1 C-EXACT 1 C-EXACT 2
Каталожен номер		0 602 495207	0 602 495218	0 602 495208
Номинално напрежение V 36 36 36
Номинален ток A 1,0 1,0 1,0
Скорост на въртене на празен ход min	-1	1000 500 500
Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Посока на въртене		ΩΩ	ΩΩ	ΩΩ
Маркировъчен пръстен светло зелен светло зелен бял
макс. ∅ на винтовете M 2,5 M 2,5 M 4
Маса съгласно EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Вид защита		IP 20	IP 20	IP 20

Електрически прав винтоверт с пусков прекъсвач плъзгач С-ЕХАСТ 4 С-ЕХАСТ 4 С-ЕХАСТ 4

Каталожен номер		0 602 495205	0 602 495206	0 602 495217
Номинално напрежение V 36 36 36
Номинален ток A 1,0 1,0 1,0
Скорост на въртене на празен ход min	-1	1000	1000 275
Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393	Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Посока на въртене		ΩΩ	ΩΩ	ΩΩ
Маркировъчен пръстен сив сив сив
макс. ∅ на винтовете M 4 M 4 M 4
Маса съгласно EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Вид защита IP 20 IP 20 IP 20

Електрически прав винтоверт с пусков прекъсвач плъзгач С-ЕХАСТ 6 С-ЕХАСТ 6

Каталожен номер		0 602 495215	0 602 495216
Номинално напрежение	V 36 36
Номинален ток	A 1,0 1,0
Скорост на въртене на празен ход	min^-1	1000 500
Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393	Nmin-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Посока на въртене		ΩΩ	ΩΩ
Маркировъчен пръстен		черен	черен
макс. ∅ на винтовете		M 5 M 5
Маса съгласно EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Вид защита		IP 20 IP 20

Електрически прав винтоверт с лостов пусков прекъсвач C-EXACT 1 C-EXACT 1 C-EXACT 2

Каталожен номер		0 602 495202	0 602 495213	0 602 495203
Номинално напрежение V 36 36 36
Номинален ток A 1,0 1,0 1,0
Скорост на въртене на празен ход min	^-1	1000 500 500
Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393	Nmin-lbs	0,2 – 0,81,8 – 7,1	0,2 – 0,81,8 – 7,1	0,5 – 2,04,4 – 17,7
Посока на въртене		ΩΩ	ΩΩ	ΩΩ
Маркировъчен пръстен		светло зелен	светло зелен бял
макс. ∅ на винтовете		M 2,5	M 2,5 M 4
Маса съгласно EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Вид защита IP 20 IP 20 IP 20

Електрически прав винтоверт с лостов пусков прекъсвач C-EXACT 4 C-EXACT 4 C-EXACT 4

Електрически прав винтоверт с лостов пусков прекъсвач С-ЕХАСТ 4 С-ЕХАСТ 4 С-ЕХАСТ 4

Номинален ток А 1,0 1,0 1,0
Обороти на празен ход min	-1	1000	1000 275
Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393	Nm	0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0	4,4 – 31,0
Посока на въртене		ΩΩ	ΩΩ	ΩΩ
Маркировъчен пръстен сив сив сив
Макс. ∅ на винтове М 2,5 М 2,5 М 4
Тегло съгласно EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Вид защита IP 20 IP 20 IP 20

Електрически прав винтоверт с лостов пусков прекъсвач С-ЕХАСТ 6 С-ЕХАСТ 6

Каталожен номер			0 602 495210	0 602 495211
Номинално напрежение V	36	36
Номинален ток			A 1,0 1,0
Скорост на въртене на празен ход			min^-1	1000 500
Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393			Nmin-lbs	1,0 – 6,08,9 – 53,1
Посока на въртене
Маркировъчен пръстен			черен
макс. ∅ на винтовете			M 5 M 5
Маса съгласно EPTA-Procedure 01:2014			kgIbs	0,871,4
Вид защита			IP 20 IP 20

Информация за излъчван шум и вибрации

Стойностите на емисии на шум са установени съгласно EN 62841-2-2.

Равнището А на генерирания от електроинструмента звуков натиск обикновено възлиза на 70 dB(A). Неопределеност K = 3 dB. По време на работа равнището на шума може да надхвърли 80 dB(A).

Пълната стойност на вибрациите a_h (векторната сума по трите направления) и неопределеността К са определени съгласно EN 62841-2-2:

Завинтване: a_h < 2,5 m/s^2, K = 1,5 m/s^2 ,

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисиите на вибрации и шум.

Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на електроинструмента.

За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисиите на вибрации и шум през периода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Монтиране

▶ Преди да променяте настройки на електроинструмента, да заменяте работни инструменти и приспособления и преди да го оставяте прекъсвайте захранването. Тази предпазна мярка предотвратява неволното включване на електроинструмента.

Работни условия и среда за съхраняване

Електроинструментът е подходящ само за използване в затворени помещения.

За правилното функциониране на контролера за винто-верти допустимата околна температура трябва да е в диапазона между -5^ и +50^ (23°F и 122°F), при допустима относителна влажност на въздуха между 20 и 95 %, без кондензиране.

Електрическият прав винтоверт трябва да бъде съхраняван при температури между -20^ (-4^) и 70^ (158°F), за да се предотврати увреждането на електронните компоненти.

Приспособление за окачване

С помощта на скобата (8) можете да захванете електроинструмента с приспособление за окачване.

▶ Редовно проверявайте състоянието на скобата и куката на подемното приспособление.

Смяна на работния инструмент

Поставяне на работния инструмент

Издърпайте бързосменния патронник (3) напред. Вкарайте работния инструмент (1) в гнездото (2) и отново отпуснете бързосменния патронник.

Използвайте само работни инструменти с подходяща глава (шестостен 1/4").

▶ Преди използване на работен инструмент се уверявайте, че той е захванат здраво в патронника. Ако работният инструмент не е захванат здраво в патронника, може по време на работа да се извади, с което да стане неуправляем.

Демонтиране на работния инструмент

Издърпайте бързосменния патронник (3) напред. Извадете работния инструмент (1) от гнездото (2) и отново отпуснете бързосменния патронник.

Включване към захранващата мрежа (вж. фиг. А - В)

Електроинструментът се доставя без захранващ адаптер. За включване към захранващата мрежа е необходим захранващият адаптер PUC-EXACT.

▶ Ползвайте захранващия адаптер PUC-EXACT само с електроинструментите, за които е предназначен.

Включването към други електрически апарати може да предизвика увреждането на захранващия адаптер PUC-EXACT или на съответния апарат.

▶ Никога не се опитвайте да включите електроинструмента С-ЕХАСТ непосредствено към захранващата мрежа. Не използвайте удължителни кабели.

Вследствие на това електроинструментът С-ЕХАСТ може да бъде повреден сериозно.

▶ Използвайте само оригинални кабели! Винаги преди ползване проверявайте за повреди захранващия адаптер, захранващия кабел и щепсела. Не се допуска ремонтиране на кабелите; при повреждане те трябва да бъдат заменяни.

▶ Оставяйте поддържането и ремонтните дейности да се извършват само от квалифицирани техници. Така

се гарантира запазване на безопасността на електро- инструмента.

Винаги първо свързвайте електроинструмента със зах- ранващия адаптер PUC-EXACT, а след това захранващия адаптер с мрежата.

Вкарайте кабела (7) в куплунга (13) на захранващия адаптер. При това внимавайте жлебът (15) на куплунга да попадне върху зъба на щекера на кабела. Завийте втулка-та (11) на куплунга, като я въртите по часовниковата стрелка.

При електрически прави винтоверти с лостов пусков прекъсвач внимавайте да не ги оставяте легнали върху пусковия прекъсвач, преди да сте включили захранващия адаптер PUC-EXACT към мрежата. Така предотвратявате неволно включване на винтоверта.

При електрически прави винтоверти с посков прекъсвач плъзгач внимавайте при включване на захранващия адаптор PUC-EXACT към мрежата върху пусковия прекъсвач да няма осово натоварване. Така предотвратявате неволно включване на винтоверта.

Първо вкарайте щекера (18) на захранващия кабел (19) в куплунга (21) на захранващия адаптер PUC-EXACT. След това включете захранващия адаптер PUC-EXACT в мрежата, като включите щепсела (20) в контакт със защитен извод.

Винаги първо свързвайте кабела на електроинструмента със захранващия адаптер PUC-EXACT, преди да включите щепсела (20) в мрежата, в противен случай съществува опасност от токов удар.

Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска,

здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.

Избор на посоката на въртене

Въртене надясно: в завода-производител електроинструментът е настроен за завиване на винтове и гайки (въртене надясно). Превключвателят за посоката на въртене (5) не е натиснат.

Въртене наляво: За развиване на винтове и гайки натиснете превключвателя за посоката на въртене (5). При завъртане на натиснатия превключвател за посоката на въртене той може да бъде фиксиран в тази позиция.

Задействайте превключвателя за посоката на въртене (5) само когато електроинструментът е в покой.

Включване/изключване на захранващия адаптер PUC-EXACT (вж. фигур. А)

Първо трябва да включите захранващия адаптер PUC-EXACT, за да можете да включите електроинструмента С-EXACT (вж. „Включване към захранващата мрежа (вж. фиг. А - В)“, Страница 165).

За включване на захранващия адаптер натиснете пусковия прекъсвач (14) на захранващия адаптер до позиция "1".

Светещия зелено светодиод (16) показва кога захранва- щият адаптер е готов за работа.

PUC-EXACT-1: Ако светлинният индикатор (17) свети, е налице повреда.

За изключване на захранващия адаптер натиснете пусковия му прекъсвач (14) на позиция "0".

Включване и изключване на електроинструмента

Винтовертите имат прекъсващ съединител, отделящ в зависимост от установения въртящ момент, който може да бъде регулиран в посочения диапазон. Той се задейства, когато бъде достигнат настроения въртящ мо-

МЕНТ.

Електрически прав винтоверт с лостов пусков прекъс- вач

За включване на електроинструмента натиснете пусковия прекъсвач (9) до упор.

Електроинструментът се изключва автоматично, когато бъде достигнат предварително настроеният въртящ момент.

▶ При преждевременно отпускане на пусковия прекъсвач (9) не се достига предварително зададения въртящ момент.

Електрически прав винтоверт с пусков прекъсвач плъзгач

За включване на електроинструмента го поставете върху винта и го притиснете леко успоредно на оста.

Електроинструментът се изключва автоматично, когато бъде достигнат предварително настроеният въртящ момент.

▶ При преждевременно отдръпване на винтоверта от винта/гайката, напр. ако работният инструмент започне да приплъзва, предварително настроеният въртящ момент не се достига.

При включване на електроинструмента или при краткотрайно натискане на превключвателя за посоката на въртене (5) активирате светодиодна лампа, осветяваща работната зона. Светодиодът угасва ок. две минути слд последното завинтване.

▶ Не гледайте непосредствено в работната лампа, можете да се заслепите.

Указания за работа

▶ Преди да променяте настройки на електроинструмента, да заменяте работни инструменти и приспособления и преди да го оставяте прекъсвайте захранването. Тази предпазна мярка предотвратява неволното включване на електроинструмента.
▶ Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне.

Регулиране на въртящия момент (вж. фигур. C - D)

Въртящият момент зависи от предварителното натягане на пружината на прекъсващия съединител. Прекъсващият съединител се задейства при достигане на зададения въртящ момент както при въртене надясно, така и при въртене наляво.

За настройване на желания въртящ момент използвайте само включения в окомплектовката специализиран инструмент (22).

– Преместете плъзгача (10) на електроинструмента докрай назад.
– Вкарайте инструмента за регулиране (22) в патронника (2) и го завъртете бавно.
– Когато през отвора в корпуса се види малка вдлъбнатина (регулираща шайба (23)) в съединителя, вкарайте в нея инструмента за регулиране (22) и го завъртете.

Завъртане по посока на часовниковата стрелка води до увеличаване на въртящия момент, завъртане обратно на часовниковата стрелка - до намаляване.

– Извадете инструмента за регулиране (22). Преместете плъзгача (10) отново напред, за да предпазите съединителя от замърсяване.

Указание: Необходимят въртящ момент зависи от вида на винтовото съединение и се определя най-точно чрез изпробване на практика. Проверете пробно завитото съединение с динамометричен ключ.

▶ Регулирайте въртящия момент само в посочения диапазон на мощността, тъй като в противен случай изключващият съединител не се задейства.

Обозначаване на настроения въртящ момент

За обозначаване на специално настроени въртящи моменти можете да замените маркировъчния пръстен (4) с такъв с друг цвят.

За изваждане на маркировъчния пръстен (4) използвайте тънка отвертка, шпакла или друг подобен инструмент.

Винаги използвайте електроинструмента с поставен маркировъчен пръстен, за да бъде защитен корпуса от прах и замърсяване.

При достигане на предварително установения въртящ момент изключващият съединител се задейства. Светодиодът (6) светва зелено.

Ако предварително установеният въртящ момент не бъде достигнат, светодиодът (6) светва червено, и се чува звуков сигнал. Процесът на завиване трябва да се повтори.

Предпазване срещу повторно завиване при електрически прави винтоверти с лостов пусков прекъсвач

Когато в процеса на завиване изключващият съединител се задейства, електродвигателят се изключва. Повторно включване е възможно едва след интервал от 0,3 секунди. Така се избягва пренавиването на вече затегнати винтови съединения.

Предпазване срещу повторно завиване при електрически прави винтоверти с избутвачщ старт

Електроинструментите нямат защита срещу повторно включване и могат да бъдат включени непосредствено след автоматичното изключване.

Поддържане и сервис

Поддържане и почистване

▶ Преди да извършвате дейности по почистване, разкачете захранващия адаптер PUC-EXACT от мрежа-

та. Така избягвате опасността от токов удар. Изключ- ването на захранващия адаптер не е достатъчно.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.

Смазване на електроинструмента

Смазочно вещество:

Специална редукторна грес (225 ml)

Двигателно масло SAE 10/SAE 20

– След първите 150 работни часа почистете редуктора с мек разтворител. Спазвайте указанията на производителя на разтворителя относно начина му на използване и изхвърляне. След това смажете редуктора със специалната смазка на Бош за редуктори. След това повтаряйте тази процедура на всеки 300 работни часа.

- Смажете подвижните части на изключващия съединител след 100000 завивания с няколко капки двигателно масло SAE 10/SAE 20. Когато смазвате редуктора, винаги проверявайте степента му на износване, за да имате увереност, че повторяемостта и точността няма да бъдат нарушени. Накрая отново трябва да бъде настроен въртящият момент, при който съединителят изключва.

- Оставяйте поддържането и ремонтните дейности да се извършват само от квалифицирани техници. Така се гарантира запазване на безопасността на електроинструмента.

Тази дейност може да бъде изпълнена бързо и качествено в оторизиран сервис за инструменти на Бош.

- Изхвърляйте смазочни и почистващи препарати по начин, който не замърсява околната среда. Спазвайте законовите разпоредби.

Допълнителни приспособления

Захранващи адаптери от серията PUC-EXACT можете да получите от Вашия търговец за електроинструменти.

Подробна информация за пълната гама висококачествени допълнителни приспособления можете да намерите в Интернет на адреси www.bosch-pt.com и www.boschproductiontools.com или при Вашия специализиран търговец.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC и хармонизирането на националното законодателство с нея електронни и електрически уреди, които не могат да се използват, трябва да бъдат събирани отделно и да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Македонски
