HƯỚNG DẪN NGƯỜI DÙNG CEXACT 2 Professional BOSCH

Tiếng Việt Trang 259

268 عربي

276 فارسی کف.

CE/UKCA.

l/i

BOSCH (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (11) (24) 0 602 495 200 0 602 495 201 0 602 495 202 0 602 495 203 0 602 495 210 0 602 495 211 0 602 495 212 0 602 495 213

BOSCH (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) 0 602 495 205 0 602 495 206 0 602 495 207 0 602 495 208 0 602 495 215 0 602 495 216 0 602 495 217 0 602 495 218

A (15) (17) (16) (14) (7) (1) O OVERLOAD PUC-EXACT 1 OUTPUT (11)(13)

B (21) (18) (19) (20)

(10) (22) (22) - +

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cẩm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dung cụ điện cẩm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bộn và tối tắm dễ gây ra tai nạn.

Không vận hành dụng cụ điện cẩm tay trong môi trường dễ gây nổ, chẩn hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cẩm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.

▶ Không để trẻ em hay người đến xem đúng gân khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cấm của dụng cụ điện cấm tay phải thích hợp với ở cấm. Không bao giờ được cải biến lại phích cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp

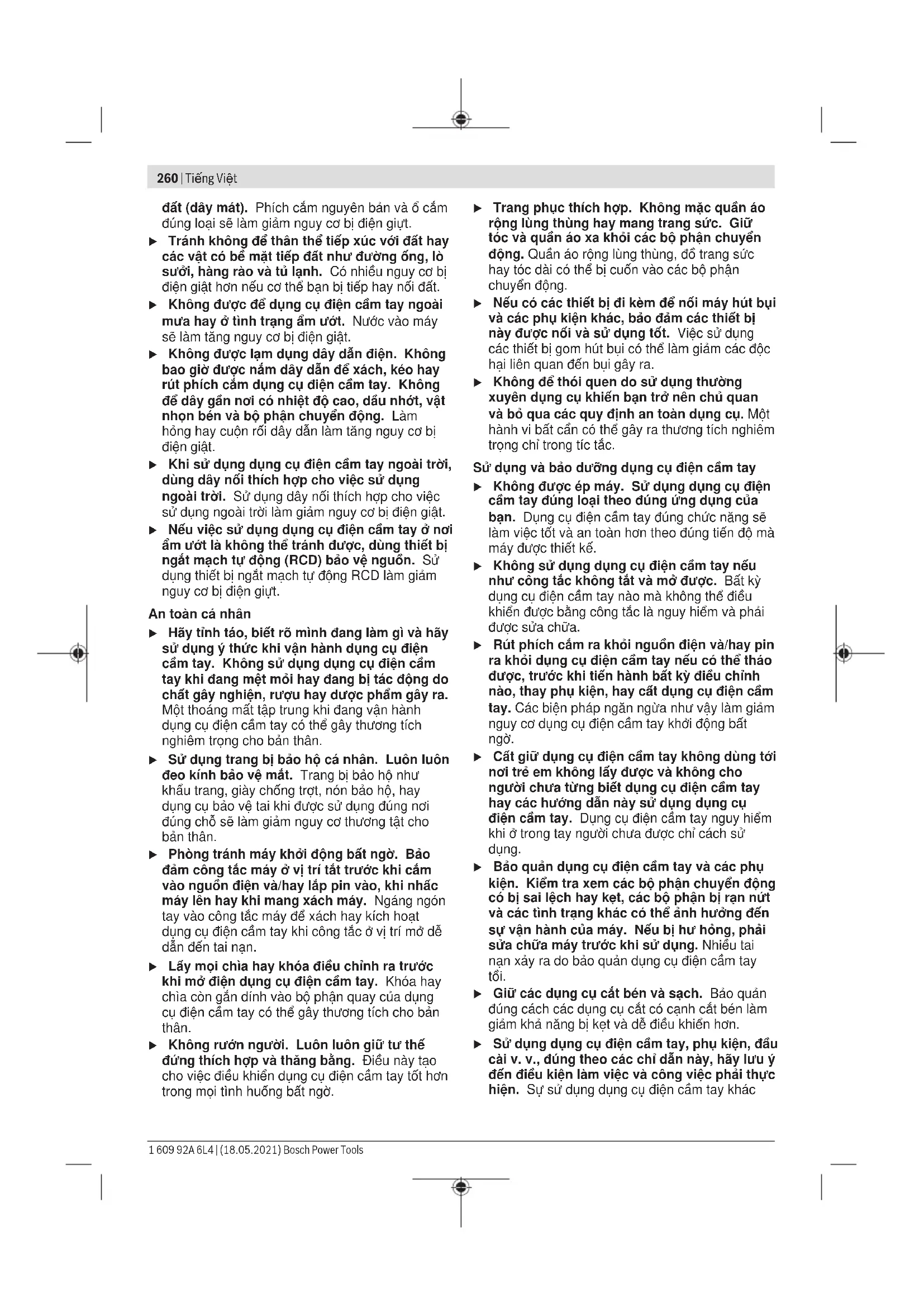

260 | Tiếng Việt

đất (đây mát). Phích cắm nguyên bản và ô cắm đúng loại sẽ làm giảm nguy cơ bị điện giụt.

Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò suời, hàng rào và tủ lạnh. Có nhiều nguy cơ bị diện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.
▶ Không được để dụng cụ điện cấm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bi điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên và bộ phận chuyển động. Làm hóng hay cuộn rối dây dẫn làm tăng nguy cơ bị diện giật.
Khi sử dụng dụng cụ điện cảm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cấm tay ở nơi âm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị diện giut.

An toàn cá nhân

Hãy tính táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trot, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tất trước khi cấm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
▶ Lấy mọi chia hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cấm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ điện cấm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ diện cấm tay tốt hơn trong mọi tình huống bắt ngờ.

Trang phục thích hợp. Không mặcquán áo rộng lùng thùng hay mang trang sức. Giữ tóc và quản áo xa khởi các bộ phận chuyển động. Quân áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thời quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bổ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cảm tay nếu như công tắc không tất và mở được. Bất kỳ dụng cụ điện cảm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bắt ngờ.
Cắt giữ dụng cụ điện cẩm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cẩm tay hay các hướng dẫn này sử dụng dụng cụ điện cẩm tay. Dung cụ điện cẩm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay ket, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dẽ điều khiển hơn.
▶ Sử dụng dụng cụ diện cẩm tay, phụ kiện, dấu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ diện cẩm tay khác

với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nằm trơn trượt không dem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngò.

Bảo dưỡng

Đưa dụng cụ diện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Các hướng dẫn an toàn cho tua-vít

▶ Chỉ cẩm dụng cụ điện tại các bề mặt cẩm nấm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kep có thể tiếp xúc với dây điện ngâm hoặc chính dây điện của thiết bị. Dung cụ kep tiếp xúc với dây có điện có thể làm cho các phần kim loại hồ của dụng cụ điện cẩm tay có điện và có thể gây ra điện giật cho người vân hành.
▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhỏ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hòa hoàn và điện giật. Làm hư hai đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật.
▶ Giữ chặt dụng cụ điện. Khi tiết chặt và nói lòng các vít, những mô-men phần ứng cao có thể xuất hiện trong thời gian ngắn.
▶ Kẹp chất vật gia công. Vật gia công được kịp bằng một thiết bị kịp hay bằng étô thì vững chắc hơn giữ bằng tay.
▶ Luôn luôn đội cho máy hoàn toàn ngừng hằng trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chất dẫn đến việc dụng cụ điện cấm tay bị mất điều khiển.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thường tật nghiệm trọng.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được thiết kế để bắt và tháo vít cũng như dùng để tiết và mô đai ốc trong phạm vi kích thước và công suất đã qui định. Chỉ được kết nối với nguồn cấp điện qua một bộ nguồn của dòng PUC-EXACT. Dụng cụ điện này không được thiết kế để sử dụng như là một cái khoan; để tránh bị thương tích hay làm hư hỏng dụng cụ, không được sử dụng bắt cứ dụng cụ nào có trang bị khớp ly hợp ngắt để dùng với mục đích là khoan.

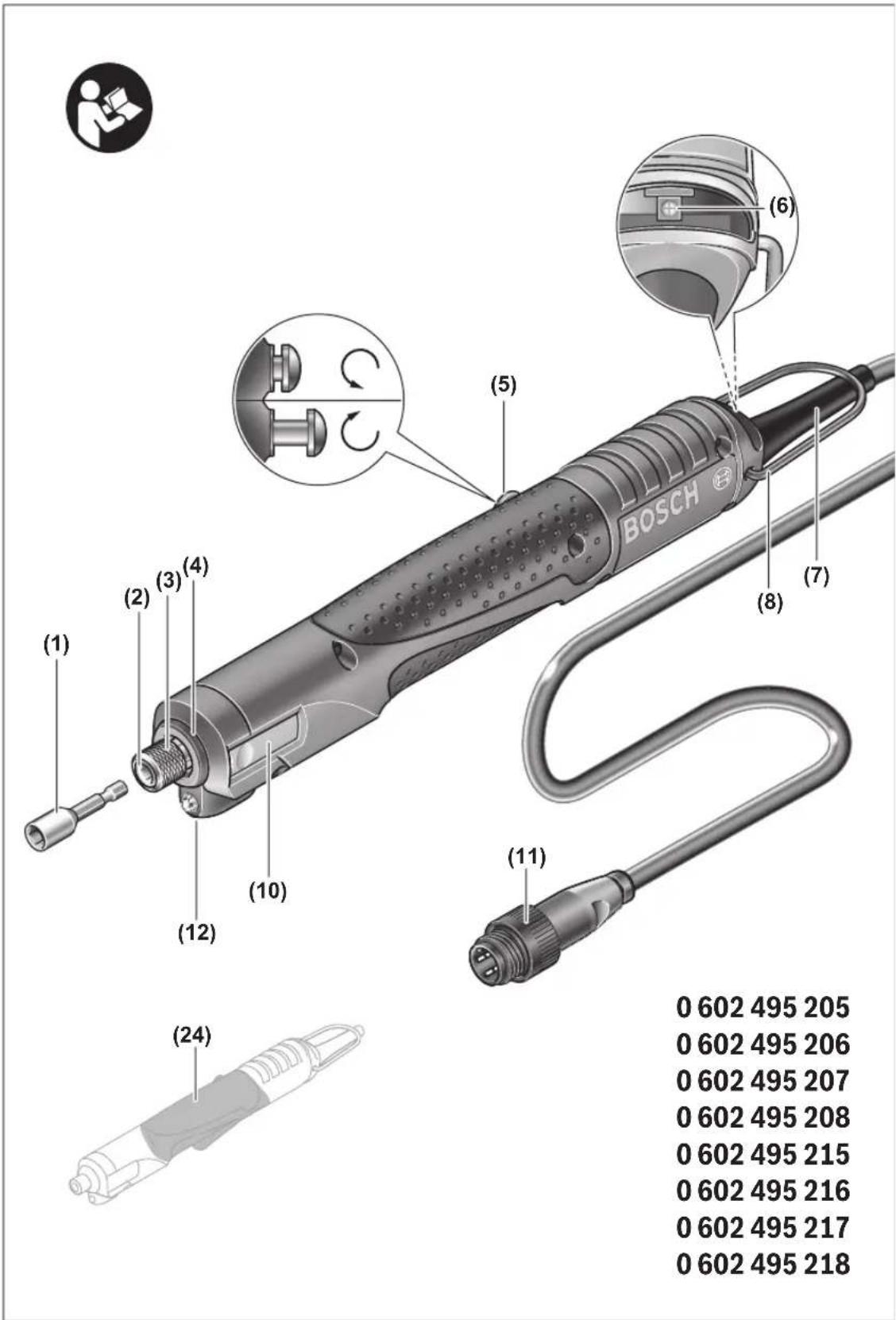

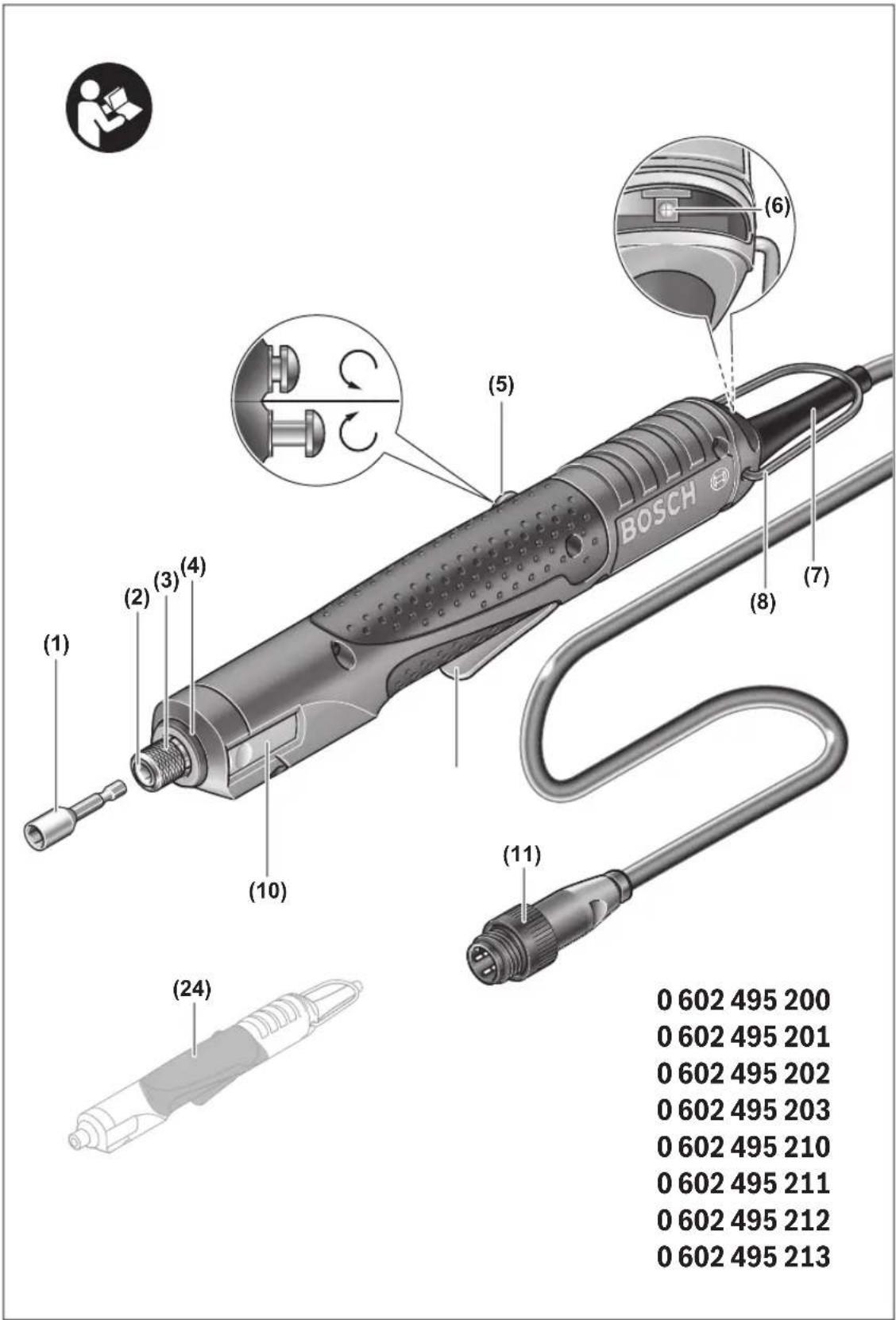

Các bộ phận được minh họa

Sự đánh số các biểu trung của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Dụng cụ gài (ví dụ đầu gài vận vít)
(2) Phân lắp dụng cụ
(3) Mâm cập thay nhanh 4"
(4) Vòng đánh dấu
(5) Gạc văn chuyển đổi chiếu quay
(6) Đèn LED, các mối nổi bắt vít

(7) Dây cáp của thiết bị để kết nối với bộ nguồn PUC-EXACT

(8) Quai cập đa dụng

(9) Công tắc bật/tất

(10) Gạc chọn lực xoắn

(11) Khóp nổi ống của ở cấm trên dây cấm điện của dụng cụ

(12) Đèn làm việc

(13) Lỗ cấm kết nối trên bộ nguồn PUC-EXACT

(14) Công tắc Tất/Mở trên bộ nguồn

(15) Rānh trong khớp ly hợp của dây cấp thiết bị (7)

(16) Đèn báo LED, sẵn sàng hoạt động

(17) Đèn báo LED, có sự cố (quá tải)

(18) Phích cấm của dây cấm điện

(19) Cáp nối điện nguồn

(20) Phích cắm điện nguồn

(21) Ô cấm nối của dây dẫn điện

(22) Dụng cụ điều chỉnh

(23) Dĩa điều chỉnh

(24) Tay nấm (bê mặt nấm cách điện)

Thông số kỹ thuật

Máy Bát Vít Thắng Khởi Động Bằng Nhấn Vào	C-EXACT 1 C-EXACT 1 C-EXACT 2
Mã số máy	0 602 495	0 602 495	0 602 495
	207	218	208

262 | Tiếng Việt

Máy Bát Vít Thắng Khởi Động Bàng Nhấn Vào		C-EXACT 1 C-EXACT 1 C-EXACT 2
Điện thể danh định		V 36 36 36
Cường độ dòng điện danh định		A 1,0 1,0 1,0
Tốc độ không tải	min^-1	1000 500 500
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Chiêu quay		ΩΩ	ΩΩ	ΩΩ
Vòng đánh dấu		xanh lá nhạt xanh lá nhạt trắng
∅ vít máy tối đa		M 2,5 M 2,5 M 4
Trọng lượng theo EPTA-Procedure 01:2014	kglbs	0,871,4	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20 IP 20

Máy Bát Vít Thắng Khôi Động Bàng Nhân Vào		C-EXACT 4 C-EXACT 4 C-EXACT 4
Mã số máy		0 602 495205	0 602 495206	0 602 495217
Điện thể danh định	V 36 36 36
Cường độ dòng điện danh định	A 1,0 1,0 1,0
Tốc độ không tải	min^-1	1000	1000 275
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Chiêu quay		ΩΩ	ΩΩ	ΩΩ
Vòng đánh dấu		xám xám xám
∅ vít máy tối đa		M 4 M 4 M 4
Trọng lượng theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20 IP 20

Máy Bát Vít Thăng Khôi Dong Bàng Nhan Vào		C-EXACT 6 C-EXACT 6
Mã sô may		0 602 495215	0 602 495216
Diên thei danh dinh	V 36 36
Cuong do dong dien danh dinh	A 1,0 1,0
Toc do khong tai	min ^1	1000 500
Lyc vân tõi da unng dung cho viec bát vân vit vao vát liếu cung/mém theo ISO 5393	Nmin-lbs	1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
Chiéu quay		ΩΩ	ΩΩ
Vòng dânh dău		den den
Ø vân may tõi da		M 5 M 5
Trong luong theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Múc do bao ve		IP 20 IP 20

Máy Bát Vít Thắng Khởi Động Bàng Cân Bảy	C-EXACT 1 C-EXACT 1 C-EXACT 2
Mã số máy	0 602 495	0 602 495	0 602 495
	202	213	203
Điện thể danh định	V 36 36 36
Cường độ dòng điện danh định	A 1,0 1,0 1,0

Tiếng Việt | 263

Máy Bát Vít Thắng Khởi Động Bàng Cân Bảy		C-EXACT 1 C-EXACT 1 C-EXACT 2
Tốc độ không tải	min^-1	1000	500	500
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Chiêu quay		ΩΩ	ΩΩ	ΩΩ
Vòng đánh dấu		xanh lá nhạt xanh lá nhạt trắng
∅ vít máy tối đa		M 2,5 M 2,5 M 4
Trọng lượng theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20 IP 20

Máy Bát Vít Thắng Khôi Động Bàng Cán Bảy		C-EXACT 4 C-EXACT 4 C-EXACT 4
Mã số máy		0 602 495200	0 602 495201	0 602 495212
Điện thế danh định	V 36 36 36
Cường độ dòng điện danh định	A 1,0 1,0 1,0
Tốc độ không tải	min^-1	1000	1000 275
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Chiều quay		ΩΩ	ΩΩ	ΩΩ
Vòng đánh dấu		xám xám xám
∅ vít máy tối đa		M 2,5 M 2,5 M 4
Trọng lượng theo EPTA-Procedure 01:2014	kglbs	0,871,4	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20 IP 20

Máy Bát Vít Thắng Khởi Động Bàng Cần Bảy		C-EXACT 6 C-EXACT 6
Mã số máy		0 602 495210	0 602 495211
Điện thể danh định	V 36 36
Cường độ dòng điện danh định	A 1,0 1,0
Tốc độ không tải	min^1	1000 500
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nmin-lbs	1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
Chiêu quay		ΩΩ	ΩΩ
Vòng đánh dấu		den den
∅ vít máy tối đa		M 5 M 5
Trọng lượng theo EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Mức độ bảo vệ		IP 20 IP 20

Thông tin về Tiếng ôn/Độ rung

Giá trị phát thải tiếng ôn được xác minh phù hợp với EN 62841-2-2.

Mức áp suất âm thanh theo đặc tính A của dụng cụ điện thường là 70 dB(A). Hệ số bất định K = 3 dB. Mức ổn khi hoạt động có thể vượt quá 80 dB(A).

Hãy deo thiết bị bảo vệ tai!

Tổng giá trị rung a_h (tổng vector của ba hướng) và hệ số bắt định K được xác định theo EN 62841-2-2: Vít: a_h < 2,5 m/s^2 , K = 1,5 m/s^2 ,

Độ rung và giá trị phát thái tiếng ôn ghi trong những hướng dẫn này được do phù hợp với một trong những quy trình đo và có thể được sử dụng để so sánh với các dung cụ điện. Chứng cũng thích hợp cho việc đánh giá tạm thời áp lực rung và phát thái tiếng ôn.

264 | Tiếng Việt

Độ rung và giá trị phát thải tiếng ôn này đại diện cho những ứng dụng chính của dụng cụ điện. Tuy nhiên nếu dụng cụ điện được dùng cho các ứng dụng khác, với những phụ tùng khác hoặc bảo trì kém thì độ rung và giá trị phát thải tiếng ôn cũng có thể thay đổi. Điều này có thể làm tăng áp lực rung và phát thải tiếng ôn trong toàn bộ thời gian làm việc một cách rõ ràng.

Đế đánh giá chính xác áp lực rung và phát thải tiếng ôn cần phải tính toán những lân máy chạy tắt hay bất nhưng không thực sự hoạt động. Điều này có thể làm giảm áp lực rung và phát thải tiếng ôn trong toàn bộ thời gian làm việc một cách rõ ràng. Thiết lập các biện pháp an toàn bổ sung để bảo vệ nhân viên vận hành trước ảnh hưởng do rung, ví dụ như: Bảo trì dụng cụ điện và các phụ tùng thay thế, giữ ẩm tay, thiết lập các quy trình làm việc.

Sụ lắp vào

Hãy ngát nguồn năng lượng, trước khi tiến hành bắt kỳ điều chỉnh nào cho thiết bị, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Biện pháp an toàn này là nhằm phòng tránh sự vô ý làm khởi động dụng cụ điện.

Môi trường vận Hành và Môi trường lưu kho

Dụng cụ điện dành riêng cho việc vận hành ở các khu vực làm việc có che chấn.

Đế vận hành không lỗi, nhiệt độ xung quanh cho phép phải nằm trong khoảng -5 °C và +50 °C (23 °F và 122 °F) với độ ẩm không khí tương đối trong khoảng 20 đến 95% không ngưng tụ.

Máy bát vít thắng bằng điện cản được bảo quản ở nhiệt độ trong khoáng -20 °C (-4 °F) và 70 °C (158 °F), để tránh thiệt hại hệ thống diện.

Thiết bị treo

Với giá treo (8) bạn có thể gắn chặt dụng cụ điện vào thiết bị treo.

▶ Thường xuyên kiểm tra tình trạng của giá treo và móc của thiết bị treo.

Thay Dùng Cụ

Lắp dụng cụ gài

Hãy kéo mâm cặp thay nhanh (3) hướng về phía trước. Hãy gắn dụng cụ gài (1) vào phần lắp dụng cụ (2), và nhà mâm cặp thay nhanh.

Chỉ sử dụng các dụng cụ điện có chuôi phù hợp (Lục giác 1/4").

▶ Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.

Tháo dụng cụ gài ra

Hãy kéo mâm cấp thay nhanh (3) hướng về phía trước. Hãy lấy dụng cụ gài (1) ra khởi phần lắp dụng cụ (2), và nhà mâm cấp thay nhanh.

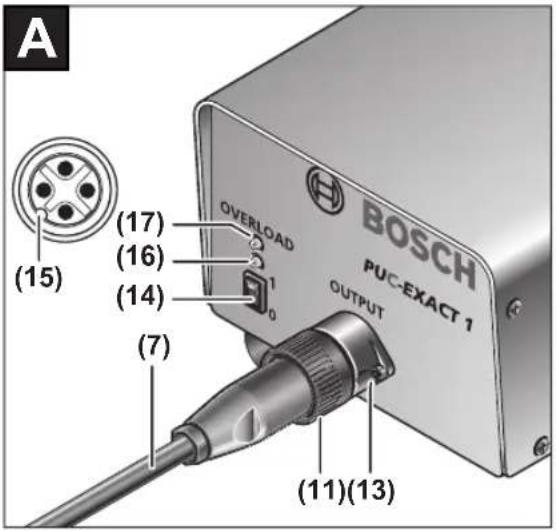

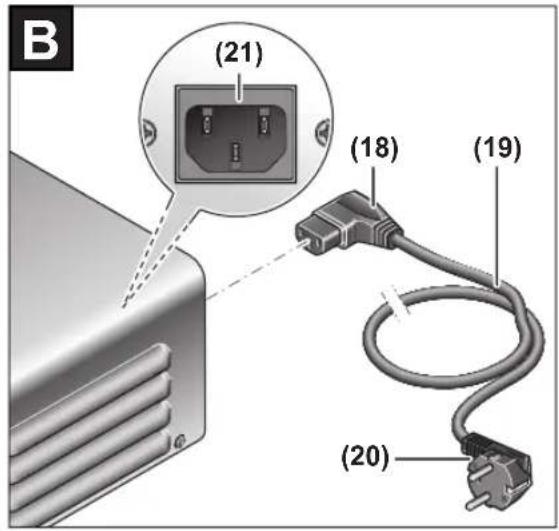

Công kết nối với bộ nguồn (xem Hình ảnh A - B)

Dụng cụ được giao không kèm theo bộ nguồn. Cần có bộ nguồn PUC-EXACT để kết nối với nguồn năng lượng.

▶ Chỉ vận hành bộ nguồn PUC-EXACT với các dụng cụ điện tương ứng. Việc vận hành các thiết bị điện khác có thể dẫn đến hồng PUC-EXACT và thiết bị này.
Không có kết nối dụng cụ điện C-EXACT với mạng điện. Không sử dụng cấp nối dài. Do đó, dụng cụ điện C-EXACT có thể bị phá hủy.
▶ Chỉ sử dụng cấp chính hăng! Hấy kiểm tra hư hỏng ở thiết bị, cấp và phishing cầm trước khi sử dụng. Dây cấp không thể sửa chữa được, ngoài việc phải được thay.
Hây chỉ để công việc bảo trì và sửa chữa được thực hiện bởi người có chuyên môn được đào tạo. Bằng cách này, ta có thể đảm bảo sự an toàn của dụng cụ điện vẫn được giữ nguyên.

Luôn kết nối dụng cụ điện với bộ nguồn PUC-EXACT, trước khi bạn kết nối bộ nguồn với mạng điện.

Hãy cắm dây cấp của thiết bị (7) vào lỗ cắm kết nối (13) của bộ nguồn PUC-EXACT. Hãy đảm bảo rằng, rãnh (15) trong khớp ly hợp của dây cấp thiết bị nằm trên chốt trong lỗ cắm kết nối. Gắn bạc lót (11) ngược chiếu kim động hô lên lỗ cắm kết nối bằng vít.

Ô máy bắt vít thẳng khởi động bằng cần bảy hãy đảm bảo rằng ban không đặt tua vít lên cần bảy, trước khi kết nối bộ nguồn PUC-EXACT với mạng điện. Điều này ngăn không cho máy văn vít khởi động bắt ngò.

O máy bắt vít thẳng khởi động bằng nhân vào hây đảm bảo rằng bạn không gây áp lực dọc trục lên tua vít, nếu bạn kết nối bộ nguồn PUC-EXACT với mạng điện. Điều này ngăn không cho máy vận vít khởi động bắt ngò.

Trước hết hãy cầm phích cắm (18) của dây cắm điện (19) vào lỗ cắm kết nối (21) của bộ nguồn PUC-EXACT. Bây giờ bạn có thể kết nối PUC-EXACT với nguồn năng lượng, bằng cách cắm dây cắm điện (20) vào một ở cắm với tiếp điểm nối đất. Luôn kết nối dây cáp điện với bộ nguồn PUC-EXACT, trước khi bạn cắm phích cắm điện (20) vào ở cắm, nếu không sẽ có nguy cơ giật điện.

Vận Hành

Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mắt.

Trang bị bảo hộ như khẩu trang, giày chống trot, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi

đúng chỗ sẽ làm giảm nguy cơ thường tật cho bản thân.

Đảo Chiêu Quay

Xoay theo chiếu kim đồng hô: Khi giao hàng, dụng cụ điện được điều chỉnh để xoay vít và đai ốc vào (xoay theo chiếu kim đồng hô). Gạc vận chuyển đổi chiếu quay (5) không được nhân.

Xoay ngược chiếu kim đồng hồ: Đế nói lòng các vít và đai ốc hãy nhân gạc vận chuyển đổi chiếu quay (5). Bằng cách vận gạt chỉ chiếu quay đang được nhân vào, ta có thể khóa nó lại.

Chỉ kích hoạt công tác hướng xoay (5) khi dụng cụ điện đã ngừng chạy.

Bật/tất bộ nguồn PUC-EXACT (xem hình A)

Trước hết bạn phải vận hành bộ nguồn PUC-EXACT, trước khi có thể bất dụng cụ điện C-EXACT (xem „Công kết nối với bộ nguồn (xem Hình ảnh A - B)“, Trang 264).

Đế bạt máy kết nối mạng lưới hãy ấn nút bạt/ tắt (14) trên máy kết nối mạng lưới ở vị trí số „1“. Đèn LED hiển thị màu xanh (16) khi máy kết nối mạng lưới đang hoạt động. PUC-EXACT-1: Đèn LED sáng (17), tức là đã có trục trắc.

Đế tát máy kết nối mạng lưới hãy ấn nút bạt/ tát trên bộ nguồn (14) ở vị trí số „0“.

Tất/Mở Dụng Cụ Điện

Các tua-vít có một khớp ly hợp ngắt phu thuộc vào mô men xoắn, mà có thể cải đặt trong khoảng được chỉ định. Nó sẽ phản ứng khi đạt được mô men xoắn đã điều chỉnh.

Máy Bát Vít Thắng Khôi Động Bằng Cần Bảy

Đế bạt dụng cụ điện, bạn hãy nhân công tắc Tất/Mở (9) cho đến cũ chăn.

Dụng cụ điện tự động tất, ngay khi đạt tới mô men xoắn đã thiết lập.

▶ Khi nói lòng sớm công tắc Tát/Mồ (9) mô men xoắn đặt trước không đạt được.

Máy Bát Vít Thắng Khôi Động Bằng Nhân Vào

Đế bật dụng cụ điện, hãy đặt dụng cụ gài lên vít và gây áp lực nhẹ doc trục lên tua vít.

Dụng cụ điện tự động tất, ngay khi đạt tới mô men xoắn đã thiết lập.

Khi giảm áp lực trước cho tua vít, ví dụ nếu dụng cụ gài của tua vít trượt khởi vít, không thể đạt tới mô-men xoay đã thiết lập trước.

Khi bát dụng cụ điện hoặc bằng cách nhân nhanh lên chuyển mạch phải-trái (5) bạn sẽ kích hoạt đèn làm việc LED. Đèn LED tất sau khoảng hai phút, sau lân bất vít cuối cùng.

▶ Không nhìn thẳng vào đèn chiếu sáng nơi làm việc, bạn có thể bị lóa mắt.

Hướng Dẫn Sử Dụng

Hãy ngắt nguồn năng lượng, trước khi tiến hành bắt kỳ điều chỉnh nào cho thiết bị, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Biện pháp an toàn này là nhằm phòng tránh sự vô ý làm khởi động dụng cụ điện.

▶ Chỉ đặt dụng cụ điện đã tất lên đai ốc/vít. Dụng cụ đang quay có thể bị tuột ra.

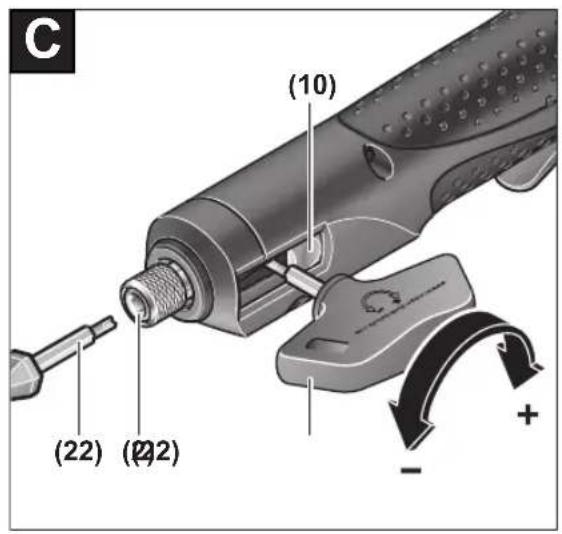

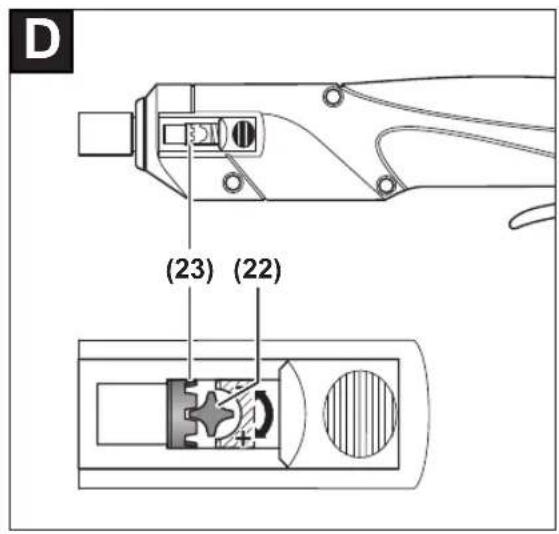

Cài đặt mô men xoắn (xem hình C - D)

Mô men xoắn dựa vào lò xo căng của khớp ly hợp ngắt. Khóp ly hợp ngắt phản ứng theo chiếu quay phải cũng như trái khi đạt đến mô men xoắn đặt trước.

Đế cải đặt mô-men xoắn riêng, chỉ sử dụng dụng cụ điều chỉnh giao kèm (22).

- Hây đáy con trượt (10) trên dụng cụ điện lùi lại hoàn toàn.

– Hãy cắm dụng cụ điều chỉnh (22) vào phân lắp dụng cụ (2) và vận tử tử.

– Ô trên lỗ hống của vó, ngay khi nhìn thấy chỗ phình nhỏ (Dĩa điều chỉnh (23)) trong khớp ly hợp, bạn hãy cắm dụng cụ điều chỉnh (22) vào chỗ phình này và vận.

Văn theo chiều kim đông hô tao ra mô men xoắn cao, ngược chiều kim đông hô, mô men xoắn thấp.

– Lấy ra dụng cụ điều chỉnh ra (22). Hấy đẩy lại con trượt (10) ra phía trước, để bảo vệ khớp ly hợp khởi bị bản.

Lưu ý: Thiết lập cần thiết phụ thuộc vào kiểu kết nối vít và được xác định tốt nhất trong thủ nghiệm thực tế. Kiểm tra việc bắt vít thủ bằng cần tiết lực.

▶ Chỉ chỉnh đặt lực xoắn trong phạm vi hiệu suất đã định, nếu làm khác, khớp ly hợp ngắt sẽ không có phần ứng.

Đánh Dấu Lực Oxắn Chính Đặt

Đế đánh dấu các mô men xoắn được thiết lập riêng, bạn có thể thay vòng đánh dấu (4) bằng một vòng đánh dấu có màu khác.

Hãy nhân vòng đánh dấu (4) bằng lưới mỏng của chia văn vít, chất trám hoặc tương tự.

Luôn luôn sử dụng dụng cụ điện có vòng đánh dấu để bảo đảm vỏ máy được bit kín không cho bụi hay chất bản lọt vào trong.

266 | Tiếng Việt

Hiền thị các mối nối bắt vít (Đèn LED màu xanh lá/đồ)

Khi mô men xoắn chính đặt trước đã đạt đến, khớp ly hợp ngắt sẽ phần ứng. Hiển thị LED (6) sáng màu xanh lá.

Nếu không đạt mô men xoắn thiết lập trước, hiện thị LED (6) sáng màu đỏ, và phát ra một tín hiệu âm thanh. Mối nối bắt vít phải được thực hiện lại lân nữa.

Lập Lại Sự Bảo vệ Cho Máy Vận Vít Thắng Khởi Động Bằng Cần Bảy

Nếu khớp ly hợp ngắt phân ứng khi bắt vít, động cơ ngắt mạch. Chỉ có thể bật lại sau khi tạm dùng 0,3 giây. Nhờ cách này, ta có thể tránh được việc vô tình tiết lại các mối nổi bắt vít đã chặt.

Lập Lại Sự Bảo Vệ Cho Máy Vặn Vít Thắng Khởi Động Bằng Nhân Vào

Các dụng cụ điện không được trang bị phần lập lại sự bảo vệ, vì thể ta có thể mở công tắc cho máy hoạt động lại ngay sau khi máy tự động tất.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Hãy ngát kết nối bộ nguồn PUC-EXACT khởi mạng điện, trước khi tiến hành công việc vệ sinh. Qua đó tránh nguy cơ bị điện giật. Tất bộ nguồn thời vẫn chưa đủ an toàn.

Nếu như cân phải thay dây dẫn điện thì công việc này phải do hăng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Bôi trơn dụng cụ điện

Chất bôi trơn:

Mõ hộp số đặc biết (225 ml)

Mã số máy 3 605 430 009

Mõ Molykote

Dâu động cơ SAE 10/SAE 20

– Dùng dung môi loại nhẹ rửa sạch hộp truyền động sau 150 giờ chạy đầu tiên. Làm theo hướng dẫn cách sử dụng và thải bỏ dung môi của nhà sản suất. Dùng dấu hộp số đặc biệt của Bosch để bôi trơn hộp truyền động. Qui trình vệ sinh được thực hiện lại cho mỗi 300 giờ kể từ lân vệ sinh đầu tiên.
– Hãy bôi trơn các bộ phân chuyển động của khớp ly hợp ngắt sau 100000 mỗi nổi bắt vít với một vải giọt dấu động cơ SAE 10/SAE 20. Hãy bôi trơn các bộ phận trượt và xoay bằng mỡ Molykote. Cùng lúc, kiểm tra xem khớp ly hợp có mòn để chắc chắn sự hoạt động trở lại và sự chính xác không bị ảnh hưởng. Sau cùng, phải điều chỉnh lại mô men xoắn của khớp ly hợp.

Hãy chỉ để công việc bảo trì và sửa chữa được thực hiện bởi người có chuyên môn được đào tạo. Bằng cách này, ta có thể đảm

bảo sự an toàn của dụng cụ điện vẫn được giữ nguyên.

Một bộ phận dịch vụ khách hàng Bosch được ủy quyền có thể thực hiện công việc này một cách đáng tin và nhanh chóng.

Loại bổ chất bôi trơn và chất tây rửa theo quy định bảo vệ môi trường. Hãy tuân thủ các quy định của pháp luật.

Phụ kiện

Hãy mua bộ nguồn PUC-EXACT tại một đại lý bán lẻ của ban.

Bạn có thể tìm hiểu về chương trình phụ kiện chất lượng hoàn chính tại www.bosch-pt.com und www.boschproductiontools.com hoặc tại đại lý bán lẻ của bạn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Việt Nam

CÑ CÔNG TY TNHH BOSCH VIÊT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân

Phường Bến Nghé, Quận 1, Thành Phô Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt!

Chỉ dành cho các quốc gia thuộc khởi Liên minh Châu Âu (EU):

Theo chỉ thị Châu Âu 2012/19/EU về thiết bị điện, thiết bị điện tử cũ và việc sử dụng theo luật quốc

gia, các dụng cụ điện cấm tay không còn giá trị sử dụng phải được thu gom riêng và tái chế theo luật môi trường.

268|عربي
