LIETOŠANAS INSTRUKCIJA CEXACT 2 Professional BOSCH

Iv. Instrukcijas originalvaldā

It Originali instrukcija

ja オリジナル取扱説明書

zh 正本使用说明书

zh原始使用说明書

ko시용설검서원본

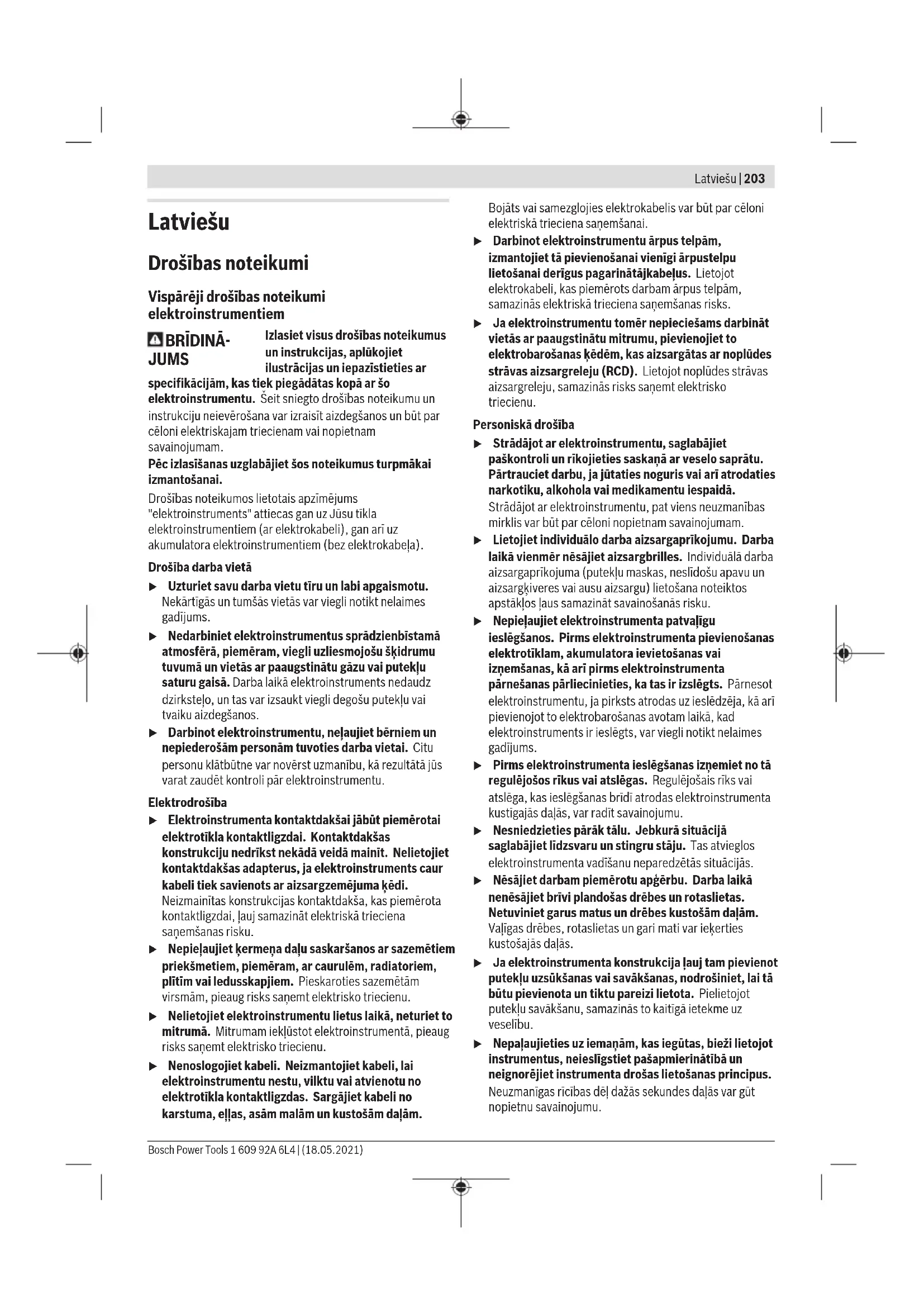

Latviešu .... Lappuse 203

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jäbüt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena sanemšanas risku.
▶ Nepieļaujiet kermana daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām.

Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplüdes strāvas aizsargreleju (RCD). Lietojot noplüdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkoieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadijums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulėjošos rīkus vai atslėgas. Regulėjošais rīks vai atslėga, kas ieslėgšanas bridī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nësājiet darbam piemērotu apgērbu. Darba laikā nenësājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.

204 | Latviešu

Saudziga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzibu nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bîstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaīmes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektivi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi skrūvgriežiem

▶ Veicot darbības, kuru laikā stiprinošais elements var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu aiz

izolētajām noturvirsmām. Stiprinošajam elementam skarot spriegumnesošus vadus, spriegums var nonākt ari uz elektroinstrumenta atklātajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecīenu.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu.
▶ Stingri turiet elektroinstrumentu. Pieskrūvējot un atskrūvējot skrūves, var īslaicīgi rasties liels reaktīvais griezes moments.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnigi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzëts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un atskrūvēšanai izmēru un jaudas robežās, ko nosaka tā tehniskie parametri. Tam drīkst pievadīt barojošo spriegumu vienīgi no PUC-EXACT sērijas tikla elektrobarošanas avota. Elektroinstruments nav paredzëts izmantošanai urbjmašīnas vietā: lai izvairitos no kaitējumiem cilvēku veselībai un materiālo vērtību bojājumiem, elektroinstrumentus ar automatīskās apstāšanās sajūgu nekādā gadījumā nedrīkst lietot urbšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Nomaināmais darbinstruments (piemēram, skrūvgrieža uzgalis)
(2) Darbinstrumenta turētājs
(3) Ātrās nomaiņas turētājaptvere 1/4"
(4) Markējošais gredzens
(5) Griešanās virziena pārslēdzējs

(6) leskrūvēšanas rezultāta LED indikators
(7) Instrumenta kabelis pievienošanai tikla elektrobarošanas avotam PUC-EXACT
(8) Lokveida rokturis piekarināšanai
(9) leslēdzējs
(10) Pārbīdāmais vāciņš griezes momenta iestatīšanai
(11) Kontaktspraudnis uz instrumenta kabela
(12) LED gaismas avots
(13) Kontaktligzda uz tikla elektrobarošanas avota PUC-EXACT
(14) Elektrobarošanas avota ieslēdzējs

(15) Grope uz instrumenta kabela (7) kontaktspraudna
(16) LED indikators darba gatavības indikācijai
(17) LED indikators klümes indikäcijai (pärslodze)
(18) Elektrotikla kabe|a kontaktspraudnis
(19) Elektrotikla kabelis
(20) Elektrotikla kabela kontaktdakša
(21) Kontaktligzda elektrotikla kabela pievienošanai
(22) Regulējošais rīks
(23) Regulējošā paplāksne
(24) Rokturis (ar izolētu noturvirsmu)

Tehniskie dati
Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju C-EXACT 1 C-EXACT 1 C-EXACT 2

Izstrādājuma numurs		0 602 495207	0 602 495218	0 602 495208
Nominālais spriegums V 36 36 36
Nominālā strāva A 1,0 1,0 1,0
Griešanās ātrums brīvgaitā min	-1	1000 500 500
Maks. griezes moments cietam/mīkstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nm in-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ	ΩΩ
Markējošais gredzens gaišzaļš gaišzaļš balts
Maks. skrūvju ∅ M 2,5 M 2,5 M 4
Svars atbilstoši EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Aizsardzības tips		IP 20	IP 20	IP 20

Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju C-EXACT 4 C-EXACT 4 C-EXACT 4

Izstrādājuma numurs		0 602 495205	0 602 495206	0 602 495217
Nominālais spriegums V 36 36 36
Nominālā strāva A 1,0 1,0 1,0
Griešanās ātrums brīvgaitā min	-1	1000	1000 275
Maks. griezes moments cietam/mīkstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ	ΩΩ
Markējošais gredzens		pelēks	pelēks	pelēks
Maks. skrūvju ∅		M 4 M 4 M 4
Svars atbilstoši EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Aizsardzības tips		IP 20	IP 20	IP 20

Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju		C-EXACT 6 C-EXACT 6
Izstrādājuma numurs		0 602 495 0 602 495 215 216
Nominālais spriegums	V 36 36
Nominālā strāva	A 1,0 1,0

206 | Latviešu

Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju C-EXACT 6 C-EXACT 6

Griešanās ātrums brīvgaitā min	-1	1000 500
Maks. griezes moments cietam/mīkstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nm in-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ
Markējošais gredzens melns melns
Maks. skrūvju ∅ M 5 M 5
Svars atbilstoši EPTA-Procedure 01:2014 kg		0,87	0,87
	Ibs	1,4	1,4
Aizsardzības tips IP 20 IP 20

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju C-EXACT 1 C-EXACT 1 C-EXACT 2

Izstrādājuma numurs		0 602 495202	0 602 495213	0 602 495203
Nominālais spriegums V 36 36 36
Nominālā strāva A 1,0 1,0 1,0
Griešanās ātrums brīvgaitā	min^-1	1000 500 500
Maks. griezes moments cietam/mikstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ	ΩΩ
Markējošais gredzens		gaišzaļš	gaišzaļš	balts
Maks. skrūvju ∅		M 2,5	M 2,5 M 4
Svars atbilstoši EPTA-Procedure 01:2014	kglbs	0,871,4	0,871,4	0,871,4
Aizsardzības tips		IP 20 IP 20 IP 20

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju C-EXACT 4 C-EXACT 4 C-EXACT 4

Izstrādājuma numurs		0 602 495200	0 602 495201	0 602 495212
Nominālais spriegums V 36 36 36
Nominālā strāva A 1,0 1,0 1,0
Griešanās ātrums brīvgaitā	min^-1	1000	1000 275
Maks. griezes moments cietam/mīkstam skrūvēšanas režimam, atbilstoši standartam ISO 5393	Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Griešanās virziens		ΩΩ	ΩΩ	ΩΩ
Markējošais gredzens		pelēks	pelēks	pelēks
Maks. skrūvju ∅		M 2,5	M 2,5 M 4
Svars atbilstīgi EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	lbs	1,4	1,4	1,4
Aizsardzības klase		IP 20 IP 20 IP 20

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju		C-EXACT 6 C-EXACT 6
Izstrādājuma numurs		0 602 495210	0 602 495211
Nominālais spriegums	V 36 36
Nominālā strāva	A 1,0 1,0
Griešanās ātrums brīvgaitā min	1	1000 500
Maks. griezes moments cietam/mīkstam skrūvēšanas režīmam, atbilstoši standartam ISO 5393	Nmin-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju C-EXACT 6 C-EXACT 6

Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ
Markējošais gredzens melns melns
Maks. skrūvju ∅ M 5 M 5
Svars atbilstoši EPTA-Procedure 01:2014 kg		0,87	0,87
	Ibs	1,4	1,4
Aizsardzības tips IP 20 IP 20

Informācija par troksni un vibrāciju

Elektroinstrumenta raditā trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 62841-2-2.

Pēc A raksturliknes izsvērtais elektroinstrumenta radītā trokšņa skanas spiediena tipiskais limenis ir 70 dB(A). Mērījumu izkliede K = 3 dB. Trokšņa limenis darba laikā var pārsniegt 80 dB(A).

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība a, (vektoru summa trijos virzienos) un mērijumu izkliede K ir noteikta atbilstoši standartam EN 62841-2-2:

veicot skrūvēšanu: a_n < 2,5 m/s^2, K = 1,5 m/s^2 ,

Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību limenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību limenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža

Pirms elektroinstrumenta iestatišanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet to no elektrobarošanas sprieguma. Šis piesardzības pasākums Įaus novērst elektroinstrumenta patvalīgu palaišanos.

Darba un uzglabāšanas apstākli

Elektroinstruments ir paredzēts izmantošanai vienīgi slēgtās darba telpās.

Lai elektroinstruments nevainojami darbotos, apkārtējā gaisa temperatūrai jābūt robežās no -5 °C līdz +50 °C (23 °F līdz 122 °F) pie relativā gaisa mitruma no 20 līdz 95 % bez aprasošanas.

Lai novērstu elektriskās daļas sabojāšanos, elektriskais taisnais skrūvgriezis jāuzglabā pie temperatūras robežās no -20°C (-4°F) līdz 70°C (158°F).

Piekarināšana

Izmantojot lokveida turētāju (8), elektroinstrumentu var uzkarināt uz kādas turētājierīces.

▶ Regulāri pārbaudiet instrumenta lokveida turētāju un turētājierices ākus vai iekares.

Darbinstrumenta nomaina

Nomaināmā darbinstrumenta iestiprināšana

Pavelciet uz priekšu ātrās nomaiņas turētājaptveri (3). levietojiet nomaināmā darbinstrumenta (1) kātu darbinstrumenta turētājā (2) un tad atlaidiet ātrās nomaiņas turētājaptveri.

Lietojiet tikai nomainamos darbinstrumentus ar piemērotu stiprinājuma kātu (1/4" sešstūra kātu).

▶ lestiprinot darbinstrumentu, sekojiet, lai tas droši ievietotos darbinstrumenta turētājā. Ja darbinstruments nav stingri iestiprināts, tas var izkrist no stiprinājuma un klūt nekontrolējams.

Nomaināmā darbinstrumenta izņemšana

Pavelciet uz priekšu ātrās nomaiņas turētājaptveri (3). Izvelciet nomaināmā darbinstrumenta (1) kātu no darbinstrumenta turētāja (2) un tad atlaidiet ātrās nomaiņas turētājaptveri.

Elektrobarošanas sprieguma pievadišana (attēli A - B)

Elektroinstruments tiek piegādāts bez tikla elektrobarošanas avota. Lai elektroinstrumentam pievadītu elektrobarošanas spriegumu, ir nepieciešams tikla elektrobarošanas avots PUC-EXACT.

Izmantojiet tikla elektrobarošanas avotu PUC-EXACT vienigi kopā ar elektroinstrumentiem, kuru darbināšanai tas ir paredzēts. Tikla elektrobarošanas avota PUC-EXACT izmantošana citu elektroieriču

208 | Latviešu

darbināšanai var izraisīt šo elektroieriču un paša elektrobarošanas avota sabojāšanos.

▶ Nemëginiet elektroinstrumentu C-EXACT pa tiešo pievienot elektrotiklam. Neizmantojiet pagarinätäjkabeli. Sâdâ gadijumä elektroinstruments C-EXACT var tikt bojāts.
Izmantojiet vienīgi originālo savienojošo kabeli! Ik reizi pirms lietošanas pārbaudiet vai elektroinstruments, kabelis un kontaktspraudnis nav bojāti. Kabeli nedrikst remontēt, bet tas ir jānomaina.
Uzticiet elektroinstrumenta apkalpošanu un remontu tikai kvalificētiem speciālistiem. Tikai tā elektroinstrumentam iespējams saglabāt nepieciešamo darba drošības līmeni.

Vienmēr pievienojiet elektroinstrumentu tīkla elektrobarošanas avotam PUC-EXACT, pirms elektrobarošanas avots tiek pievienots elektrotīklam.

Pievienojiet elektroinstrumenta kabeli (7) kontaktligzdai (13), kas izvietota uz tikla elektrobarošanas avota PUC-EXACT. Sekojiet, lai elektroinstrumenta kabela kontaktspraudna grope (15) atbilstu tikla elektrobarošanas avota kontaktligzdas izcilnim. Uzskrūvējiet kontaktspraudna (11) uzgriezni uz tikla elektrobarošanas avota kontaktligzdas, griežot to pulksteņa rādītāju kustības virzienā.

Lietojot elektrisko taisno skrūvgriezi ar sviras veida ieslēdzēju, sekojiet, lai skrūvgriezis nebūtu novietots uz ieslēdzēja sviras brīdī, kad tīkla elektrobarošanas avots PUC-EXACT tiek pievienots elektrotiklam. Tas Įaus novērst elektroinstrumenta nejaušu ieslēgšanos.

Lietojot taisno skrūvgriezi ar aksiāla spiediena ieslēdzēju, sekojiet, lai uz skrūvgriezi neiedarbotos aksiāls spiediens brīdī, kad tikla elektrobarošanas avots PUC-EXACT tiek pievienots elektrotiklam. Tas Įaus novērst elektroinstrumenta nejaušu ieslēgšanos.

Vispirms pievienojiet elektrotikla kabeļa kontaktspraudni (18) elektrotikla kabeļa (19) kontaktligzdai (21) uz tikla elektrobarošanas avota PUC-EXACT. Tad tikla elektrobarošanas avotu PUC-EXACT var pievienot energoapgādes sistēmai, pievienojot elektrotikla kabeļa kontaktdakšu (20) elektrotikla kontaktligzdai, kas apgādāta ar aizsargzemējuma kontaktu.

Lai izvairitos no elektriskä trieciena, vienmër vispirms pievienojiet elektrotikla kabeli tikla elektrobarošanas avotam PUC-EXACT un tikai pëc tam pievienojiet elektrotikla kabeļa kontaktdakšu (20) elektrotikla kontaktligzdai.

Lietošana

Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu)

lietošana noteiktos apstāklos Įaus samazināt savainošanās risku.

Griešanās virziena izvēle

Griešanās virziens pa labi: piegādes brīdī elektroinstruments ir pārslēgts skrūvju ieskrūvēšanai un uzgriežņu uzskrūvēšanai (griešanās virziens pa labi). Griešanās virziena pārslēdzējs (5) nav nospiests.
Griešanās virziens pa kreisi: lai izskrūvētu skrūves vai noskrūvētu uzgriežņus, nospiediet griešanās virziena pārslēdzēju (5). Pagriežot nospiesto griešanās virziena pārslēdzēju, to var fiksēt nospiestā stāvokli.
▶ Pārvietojiet griešanās virziena pārslēdzēju (5) vienīgi laikā, kad elektroinstruments nedarbojas.

Lai ieslēgtu tikla elektrobarošanas avotu, pārvietojiet tikla elektrobarošanas avota ieslēdzēju (14) stāvokli „1“.

Zalā LED indikatora (16) iedegšanās norāda, ka tikla elektrobarošanas avots ir gatavs darbam. PUC-EXACT-1: LED indikatora (17) iedegšanās norāda, ka tikla elektrobarošanas avotā ir klūme.

Lai izslēgtu tikla elektrobarošanas avotu, pārvietojiet tā ieslēdzēju (14) stāvokli „0“.

Elektroinstrumenta ieslēgšana un izslēgšana

Skrūvgriezis ir apgādāts ar no griezes momenta atkarīgu apturēšanas sajūgu, kas ir regulējams norādītajā griezes momenta vērtību diapazonā. Tas nostrādā, līdzko tiek sasniegts iestatītais griezes moments.

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju Lai ieslēgtu elektroinstrumentu, līdz galam nospiediet tā ieslēdzēju (9).

Elektroinstruments automātiski izslēdzas, līdzko tiek sasniegts iestatītais griezes moments.

▶ Priekšlaicīgi atlaižot ieslēdzēju (9), iestatitais griezes moments netiek sasniegts.

Elektrisks taisnais skrūvgriezis ar aksiāla spiediena ieslēdzēju

Lai ieslēgtu elektroinstrumentu, novietojiet tajā iestiprināto darbinstrumentu uz skrūves galvas un viegli piespiediet skrūvgriezi aksiālā vírzienā.

Elektroinstruments automātiski izslēdzas, līdzko tiek sasniegts iestatītais griezes moments.

Ja skrūvgrieža slodze priekšlaicīgi samazinās, piemēram, tad, ja darbinstruments noslid no skrūves galvas, izvēlētais griezes moments netiek sasniegts.

leslēdzot elektroinstrumentu vai īslaicīgi nospiežot griešanās virziena pārslēdzēju (5), ieslēdzas LED gaismas avots. Šis LED gaismas avots izdziest aptuveni divas minūtes pēc pēdējās skrūvēšanas operācijas.

▶ Neskatieties tieši apgaismojošas LED diodes veidotajā gaismas starā, jo tas var apžilbināt.

Norādījumi darbam

Pirms elektroinstrumenta iestatišanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet to no elektrobarošanas sprieguma. Šis piesardzības pasākums ľaus novērst elektroinstrumenta patvalīgu palaišanos.
- Kontaktëjiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslëgts. Rotëjošs darbinstruments var noslidët no skrūves galvas.

Griezes momenta iestatisana (attēli C - D)

Griezes momenta ierobežošanas vērtība ir atkarīga no atsperes spiediena automatiskās apstāšanās sajūgā. Sajūgs ierobežo griezes momentu izvēlētajā līmenī abos darbinstrumenta griēšanās virzienos.

Lai iestādītu vēlamo griezes momenta vērtību, jāizmanto īpašs regulējošais riks (22), kas tiek piegādāts kopā ar elektroinstrumentu.

• Līdz galam pabīdiet atpakal elektroinstrumenta vāciņu (10).
• levietojiet regulējošo rīku (22) darbinstrumenta stiprinājumā (2) un lēni to grieziet.
• Līdzko korpusa atvērumā klūst redzams neliels izcilnis (regulējošā paplāksne (23)), ievietojiet tajā regulējošo rīku (22) un to grieziet.

Griežot regulējošo rīku pulksteņa rādītāju kustības virzienā, griezes momenta ierobežošanas līmenis palielinās, bet, griežot to pretēji pulksteņa rādītāju kustības virzienam, griezes momenta ierobežošanas līmenis samazinās.

– Iznemiet regulējošo rīku (22). Lai pasargātu sajūgu no netīrumu iekļūšanas tajā, aizveriet vāciņu (10), pabīdot to uz priekšu.

Norāde: Optimālais griezes momenta ierobežošanas limenis ir atkarīgs no skrūvju savienojuma tipa, un to vislabāk izvēlēties praktisku mēginājumu celā. Pirms darba veiciet mēginājuma ieskrūvēšanu, izmantojot īpašu atslēgu griezes momenta mērišanai.

▶ lestatiet griezes momenta ierobežošanas limeni tikai norādītajās jaudas robežās, ārpus kurām automātiskās apstāšanās sajūgs nedarbojas.

Griezes momenta iestatijumu iezimēšana

Lai iezimētu individuāli iestādīto griezes momenta vērtību, markejošo gredzenu (4) var nomainit pret citu, atškirīgas krāsas markejošo gredzenu.

Lietojot plānu skrūvgriezi, špakteli vai citu līdzīgu rīku, nospiediet markejošo gredzenu (4).

Lai novērstu putekļu un netīrumu iekļūšanu elektroinstrumenta korpusā, lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts kāds no marķējošajiem gredzeniem.

leskrūvēšanas rezultāta indikators (zaļa/sarkana LED diode)

Elektroinstrumenta griezes momentam sasniedzot iepriekš iestatīto vērtību, nostrādā automatīskais apstāšanās sajūgs. Pie tam LED indikators (6) iedegas zaļā krāsā.

Ja iepriekš iestādītā griezes momenta vērtība netiek sasniegta, LED indikators (6) iedegas sarkanā krāsā, un ir dzirdams brīdinošs skaņas signāls. Šādā gadījumā skrūvēšanas operācija jāveic atkārtoti.

Aizsardzība pret atkārtotu ieslēgšanu elektriskajiem taisnajiem skrūvgriežiem ar sviras veida ieslēdzēju

Ja skrūvēšanas laikā nostrādā automātiskais apstāšanās sajūgs, tas izslēdz elektroinstrumenta motoru.

Elektroinstrumenta atkārtota ieslēgšana ir iespējama ne ātrāk, kā pēc 0,3 sekunžu ilgas pauzes. Tas Įauj novērst jau pieskrūvētu skrūvju nejaušu atkārtotu pieskrūvēšanu.

Aizsardzība pret atkārtotu ieslēgšanu elektriskajiem taisnajiem skrūvgriežiem ar aksiāla spiediena ieslēdzēju

Elektroinstrumentam nav aizsardzības pret atkārtotu ieslēgšanu, tāpēc to var no jauna ieslēgt tūlīt pēc automātiskās izslēgšanās.

Apkalpošana un apkope

Apkalpošana un tirišana

Pirms tirišanas atvienojiet tikla elektrobarošanas avotu PUC-EXACT no elektrotikla. Tas Įaus izvairīties no elektriskā trieciena. Šādā gadījumā nepietiek ar tikla elektrobarošanas avota izslēgšanu.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Elektroinstrumenta ellošana

Smërviela:

speciāla pārnesumu smērviela (225 ml) Izstrādājuma numurs 3 605 430 009 Molikota (grafīta) smērviela Motorella SAE 10/SAE 20

– Pēc pirmajām 150 nostrādātajām stundām instrumenta pārnesums jāiztīra ar vāju šķidinātāju. levērojiet šķidinātāja ražotājfirmas norādijumus par tā lietošanu un utilizēšanu. Pēc tīrīšanas iesmērējiet pārnesumu ar speciālo pārnesumu smērvielu. Atkārojiet šādu tīrīšanu ik pēc 300 nostrādātajām stundām.
– Pēc 100000 ieskrūvētajām skrūvēm ieellojiet automātiskās apstāšanās sajūga kustigās daļas jāieello ar dažiem pilieniem motorellas SAE 10/SAE 20. lesmērējiet instrumenta slīdošās un ritošās daļas ar molikota (grafita) smērvielu. E||ošanas laikā pārbaudiet automātiskās apstāšanās sajūga daļu nodiluma pakāpi, lai pārliecinātos, ka nav pasliktinājusies ieskrūvēšanas operāciju atkārtojamība un precizitāte. Nobeigumā no jauna veiciet automātiskās apstāšanās sajūga regulēšanu, iestatot vēlamo griezes momenta ierobežošanas līmeni.

210 | Lietuvių k.

Uzticiet elektroinstrumenta apkalpošanu un remontu tikai kvalificētiem speciālistiem. Tikai tā elektroinstrumentam iespējams saglabāt nepieciešamo darba drošības līmeni.
Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi.
▶ Atbrīvojoties no izlietotajām smērvielām un tīrīšanas līdzekļiem, ṣemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. levērojiet spēkā esošos priekšrakstus un noteikumus.

Piederumi

Sērijas PUC-EXACT tikla elektrobarošanas avotu var iegādāties tuvākajā specializētajā tirdzniecības vietā. Ar pilnu augstkvalitatīvu piederumu programmu var iepazīties, atverot interneta vietnes www.bosch-pt.com un www.boschproductiontools.com, kā arī, griežoties tuvākajā specializētajā tirdzniecības vietā.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.

Saugos nuorodos
