GEBRUIKSAANWIJZING CEXACT 2 Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fl Aikuneralset obleet

el Powitunga bupaiy vopons

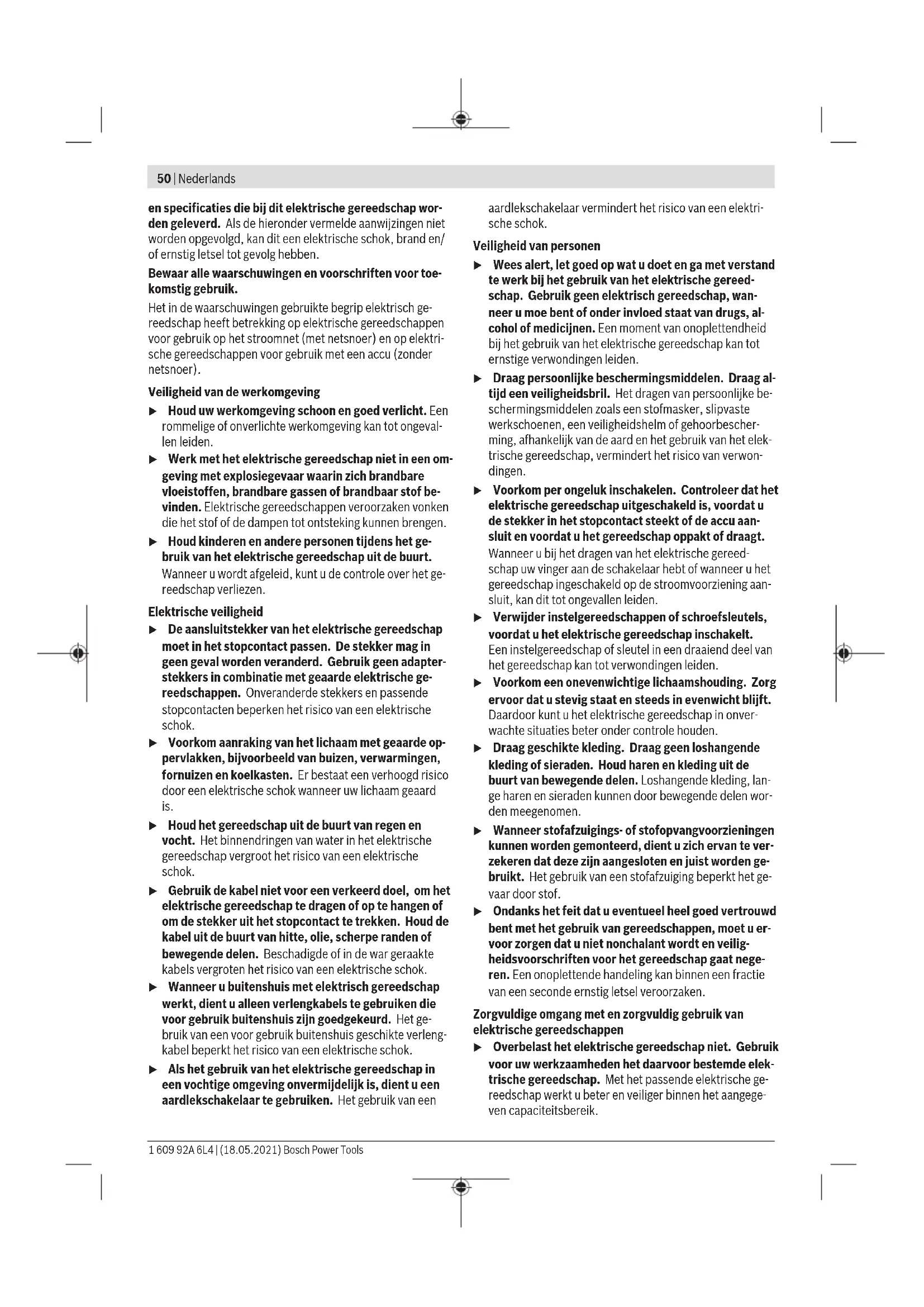

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen

50 | Nederlands

en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevalen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
▶ Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

▶ Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
  ▶ Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
  Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
  Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
  Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
• Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
  Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsaanwijzingen voor schroevendraaiers

Houd het elektrische gereedschap vast aan de geïsoleerde handgrepen, wanneer u werkzaamheden verricht waarbij het bevestigingsmiddel in aanraking kan komen met verborgen bedrading of het netsnoer. Als bevestigingsmiddelen een spanningvoerende draad raken, dan kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen.

• Gebruik geschikte detectoren om verborgen elektriciteits-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.
  Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.
  Houd het elektrische gereedschap goed vast. Bij het vast- en losdraaien van schroeven kunnen gedurende korte tijd grote reactiemomenten optreden.
  Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
  Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het indraaien en losdraaien van schroeven en voor het vastdraaien en losdraaien van moeren met de aangegeven afmetingen en capaciteiten. Het mag uitsluitend via een voedingsadapter van de serie PUC-EXACT op de stroomvoorziening worden aangesloten.

Het elektrische gereedschap is niet geschikt als boormachine. Om persoonlijk letsel en materiële schade te voorkomen, mag u nooit een elektrisch gereedschap met uitschakelkoppeling voor boorwerkzaamheden gebruiken.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Inzetgereedschap (bijv. schroefbit)
(2) Gereedschapopname
(3) Snelspanhouder 1/4"
(4) Markeringsring
(5) Draairichtingschakelaar
(6) LED-aanduiding schroefverbindingen
(7) Machinekabel voor aansluiting op de voedingsadapter PUC-EXACT
(8) Ophangbeugel
(9) Aan/uit-schakelaar
(10) Schuif voor draaimomentinstelling

52 | Nederlands

(11) Huls van machinekabel
(12) Werklicht
(13) Aansluitbus op voedingsadapter PUC-EXACT
(14) Aan/uit-schakelaar op voedingsadapter
(15) Groef in koppeling van machinekabel (7)
(16) LED-aanduiding gereed voor gebruik
(17) LED-aanduiding storing (overbelasting)
(18) Aansluitstekker van netkabel
(19) Netkabel
(20) Netstekker
(21) Aansluitbus voor netkabel
(22) Instelgereedschap
(23) Instelschijf
(24) Handgreep (geïsoleerd greepvlak)

Technische gegevens

Elektrische rechte schroevendraaier met duwstart C-EXACT 1 C-EXACT 1 C-EXACT 2

Productnummer		0 602 495207	0 602 495218	0 602 495208
Nominale spanning V 36 36 36
Nominale stroom A 1,0 1,0 1,0
Onbelast toerental min	1	1000 500 500
Max. draaimoment harde/flexibele schroefverbinding volgens ISO 5393	Nm in-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Draairichting		ΩΩ	ΩΩ	ΩΩ
Markeringsring lichtgroen lichtgroen wit
Max. schroef-∅ M 2,5 M 2,5 M 4
Gewicht volgens EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Beschermklasse		IP 20	IP 20	IP 20

Elektrische rechte schroevendraaier met duwstart C-EXACT 4 C-EXACT 4 C-EXACT 4

Productnummer		0 602 495205	0 602 495206	0 602 495217
Nominale spanning V 36 36 36
Nominale stroom A 1,0 1,0 1,0
Onbelast toerental min	^1	1000	1000 275
Max. draaimoment harde/flexibele schroefverbinding volgens ISO 5393	Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Draairichting		ΩΩ	ΩΩ	ΩΩ
Markeringsring		grijs grijs grijs
Max. schroef-∅		M 4 M 4 M 4
Gewicht volgens EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Beschermklasse		IP 20	IP 20	IP 20

Elektrische rechte schroevendraaier met duwstart

Productnummer		0 602 495215	0 602 495216
Nominale spanning	V 36 36
Nominale stroom	A 1,0 1,0
Onbelast toerental	min^-1	1000 500
Max. draaimoment harde/flexibele schroefverbinding volgens ISO 5393	Nm	1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Draairichting		ΩΩ	ΩΩ

Nederlands | 53

Elektrische rechte schroevendraaier met duwstart C-EXACT 6 C-EXACT 6

Markeringsring zwart zwart
Max. schroef-∅ M 5 M 5
Gewicht volgens EPTA-Procedure 01:2014 kg	0,87	0,87
	Ibs	1,4
Beschermklasse IP 20 IP 20

Elektrische rechte schroevendraaier met hendelstart C-EXACT 1 C-EXACT 1 C-EXACT 2

Productnummer		0 602 495202	0 602 495213	0 602 495203
Nominale spanning V 36 36 36
Nominale stroom A 1,0 1,0 1,0
Onbelast toerental min	-1	1000 500 500
Max. draaimoment harde/flexibele schroefverbinding volgens ISO 5393	Nm in-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Draairichting		ΩΩ	ΩΩ	ΩΩ
Markeringsring		lichtgroen	lichtgroen	wit
Max. schroef-∅		M 2,5	M 2,5 M 4
Gewicht volgens EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Beschermklasse		IP 20 IP 20 IP 20

Elektrische rechte schroevendraaiers met hendelstart C-EXACT 4 C-EXACT 4 C-EXACT 4

Productnummer		0 602 495200	0 602 495201	0 602 495212
Nominale spanning V 36 36 36
Nominale stroom A 1,0 1,0 1,0
Onbelast toerental min	-1	1000	1000 275
Max. draaimoment harde/flexibele schroefverbinding volgens ISO 5393	Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Draairichting		ΩΩ	ΩΩ	ΩΩ
Markeringsring		grijs grijs grijs
Max. schroef-∅		M 2,5	M 2,5 M 4
Gewicht volgens EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Beschermklasse		IP 20 IP 20 IP 20

Elektrische rechte schroevendraaier met hendelstart C-EXACT 6 C-EXACT 6

Productnummer		0 602 495210	0 602 495211
Nominale spanning	V 36 36
Nominale stroom	A 1,0 1,0
Onbelast toerental	min^-1	1000 500
Max. draaimoment harde/flexibele schroefverbinding volgens ISO 5393	Nmin-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Draairichting		ΩΩ	ΩΩ
Markeringsring zwart zwart
Max. schroef-∅ M 5 M 5

54 | Nederlands

Elektrische rechte schroevendraaier met hendelstart C-EXACT 6 C-EXACT 6

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald conform EN 62841-2-2.

Het A-gewogen geluidsdrukniveau van het elektrische gereedschap bedraagt typisch 70 dB(A). Onzekerheid K = 3 dB. Het geluidsniveau bij het werken kan 80 dB(A) overschrijden.

Draag gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-2:

Schroeven: a_h < 2,5 m/s^2 , K = 1,5 m/ s^2 ,

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven geluidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanneer het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geluidsemissies moet ook rekening worden gehouden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Montage

▶ Onderbreek de energietoevoer, voordat u instellingen bij de machine uitvoert, accessoires wisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

Gebruiks- en opslagomgeving

Het elektrische gereedschap is uitsluitend geschikt voor gebruik in een gesloten ruimte.

Voor een correcte werking moet de toegestane omgevings-temperatuur tussen -5 °C en +50 °C (23 °F en 122 °F) lig-

gen, bij een toegestane relatieve luchtvochtigheid tussen 20 en 95 % vrij van bedauwing.

De elektrische rechte schroevendraaier moet bij een temperatuur tussen -20 °C (-4 °F) en 70 °C (158 °F) worden bewaard om schade aan de elektronica te vermijden.

Ophangvoorziening

Met de ophangbeugel (8) kunt u het elektrische gereedschap aan een ophangvoorziening bevestigen.

- Controleer regelmatig de toestand van de ophangbeugel en van de haken in de ophangvoorziening.

Inzetgereedschap wisselen

Inzetgereedschap bevestigen

Trek de snelspanhouder (3) naar voren. Steek het inzetge-reedschap (1) in de gereedschapopname (2) en laat de snel-spanhouder weer los.

Gebruik uitsluitend inzetgereedschappen met de juiste bevestigingsschacht (1/4"-zeskant).

Let er bij het bevestigen van een inzetgereedschap op dat het stevig op de gereedschapopname zit. Wanneer het inzetgereedschap niet stevig met de gereedschapopname is verbonden, kan het weer losraken en niet meer onder controle worden gehouden.

Inzetgereedschap verwijderen

Trek de snelspanhouder (3) naar voren. Neem het inzetgereedschap (1) uit de gereedschapopname (2) en laat de snelspanhouder weer los.

Aansluiting op de energietoevoer (zie afbeeldingen A - B)

Het elektrische gereedschap wordt zonder voedingsadapter geleverd. Voor de aansluiting op de energietoevoer is de voedingsadapter PUC-EXACT nodig.

- Gebruik de voedingsadapter PUC-EXACT uitsluitend met de daarvoor bestemde elektrische gereedschappen. Het gebruik van andere elektrische apparaten kan tot vernietiging van de PUC-EXACT en deze apparaten leiden.

▶ Probeer nooit het elektrische gereedschap C-EXACT direct op het elektriciteitsnet aan te sluiten. Gebruik geen verlengkabel. Het elektrische gereedschap C-EXACT kan daardoor worden vernietigd.

- Gebruik uitsluitend originele kabels! Controleer vóór elk gebruik machine, kabels en stekker op eventuele beschadigingen. De kabels mogen niet worden gerepareerd, maar moeten worden vervangen.

▶ Laat onderhouds- en reparatiewerkzaamheden uitsluitend uitvoeren door gekwalificeerd geschoold perso-

neel. Daarmee wordt gewaarborgd dat de veiligheid van het elektrische gereedschap behouden blijft.

Verbind altijd eerst het elektrische gereedschap met de voedingsadapter PUC-EXACT, voordat u de voedingsadapter op het elektriciteitsnet aansluit.

Steek de machinekabel (7) in de aansluitbus (13) van de voedingsadapter PUC-EXACT. Let erop dat de groef (15) in de koppeling van de machinekabel op de pen in de aansluitbus past. Schroef de huls (11) met de klok mee (naar rechts) op de aansluitbus.

Let er bij elektrische rechte schroevendraaiers met hendelstart op dat u de schroevendraaier niet op de hendel legt, voordat u de voedingsadapter PUC-EXACT op het elektriciteitsnet aansluit. Zo voorkomt u per ongeluk inschakelen van de schroevendraaier.

Let er bij elektrische rechte schroevendraaiers met duwstart op dat u geen axiale druk op de schroevendraaier uit-oefent, wanneer u de voedingsadapter PUC-EXACT op het elektriciteitsnet aansluit. Zo voorkomt u per ongeluk inschakelen van de schroevendraaier.

Steek eerst de aansluitstekker (18) van de netkabel (19) in de aansluitbus (21) van de voedingsadapter PUC-EXACT. Nu kunt u de PUC-EXACT op de energietoevoer aansluiten door de netstekker (20) in een stopcontact met randaarde te steken.

Verbind altijd eerst de netkabel met de voedingsadapter PUC-EXACT, voordat u de netstekker (20) in het stopcontact steekt, anders bestaat gevaar voor een elektrische schok.

Gebruik

Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

Draairichting instellen

Rechtsdraaien: bij levering is het elektrische gereedschap voor het indraaien van schroeven en moeren ingesteld (rechtsdraaien). De draairichtingschakelaar (5) is niet ingedrukt.

Linksdraaien: voor het losdraaien van schroeven en moeren drukt u op de draairichtingschakelaar (5). Door draaien van de ingedrukte draairichtingschakelaar kan deze worden vergrendeld.

Bedien de draairichtingschakelaar (5) alleen, als het elektrische gereedschap stilstaat.

In-/uitschakelen van de voedingsadapter PUC- EXACT (zie afbeelding A)

U moet eerst de voedingsadapter PUC-EXACT in gebruik nemen, voordat u het elektrische gereedschap C-EXACT kunt inschakelen (zie „Aansluiting op de energietoevoer (zie afbeeldingen A - B)“, Pagina 54).

Voor het inschakelen van de voedingsadapter zet u de aan/uit-schakelaar (14) op de voedingsadapter op stand „1“.

De groen oplichtende LED-aanduiding (16) geeft aan, wanneer de voedingsadapter gereed is voor gebruik.

PUC-EXACT-1: brandt de LED-aanduiding (17), dan is er sprake van een storing.

Voor het uitschakelen van de voedingsadapter zet u de aan/uit-schakelaar op de voedingsadapter (14) op stand „0“.

Elektrisch gereedschap in- en uitschakelen

De schroevendraaiers hebben een van het draaimoment afhankelijke uitschakelkoppeling die in het aangegeven bereik ingesteld kan worden. Deze spreekt aan, wanneer het ingestelde draaimoment is bereikt.

Elektrische rechte schroevendraaiers met hendelstart

Voor het inschakelen van het elektrische gereedschap drukt u de aan/uit-schakelaar (9) tot tegen de aanslag.

Het elektrische gereedschap schakelt automatisch uit, zo- dra het ingestelde draaimoment bereikt is.

▶ Bij voortijdig loslaten van de aan/uit-schakelaar (9) wordt het vooringestelde draaimoment niet bereikt.

Elektrische rechte schroevendraaiers met duwstart

Voor het inschakelen van het elektrische gereedschap zet u het inzetgereedschap op de schroef en oefent u in axiale richting lichte druk op de schroevendraaier uit.

Het elektrische gereedschap schakelt automatisch uit, zo- dra het ingestelde draaimoment bereikt is.

Bij voortijdige ontlasting van de schroevendraaier, bijv. wanneer het inzetgereedschap van de schroevendraaier van de schroef glijdt, wordt het vooringestelde draaimoment niet bereikt.

Bij het inschakelen van het elektrische gereedschap of door kort op de omschakeling rechts-/linksdraaien (5) te drukken, activeert u een LED-werklicht. De LED gaat ca. twee minuten na de laatste keer schroeven uit.

Kijk niet recht in het werklampje, het kan u verblinden.

Aanwijzingen voor werkzaamheden

Onderbreek de energietoevoer, voordat u instellingen bij de machine uitvoert, accessoires wisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

Plaats het elektrische gereedschap alleen uitgeschakeld op de moer/schroef. Draaiende inzetgereedschappen kunnen wegglijden.

Draaimoment instellen (zie afbeeldingen C - D)

Het draaimoment is afhankelijk van de veervoorspanning van de uitschakelkoppeling. De uitschakelkoppeling wordt zowel bij het rechts- als linksdraaien geactiveerd bij het bereiken van het ingestelde draaimoment.

56 | Nederlands

Gebruik voor het instellen van het individuele draaimoment uitsluitend het meegeleverde instelgereedschap (22).

• Schuif de schuif (10) op het elektrische gereedschap helemaal terug.
• Steek het instelgereedschap (22) in de gereedschapopname (2) en draai het langzaam.
• Zodra in de opening van de behuizing een kleine uitsparing (instelschijf (23)) in de koppeling te zien is, steekt u het instelgereedschap (22) in deze uitsparing en draait het.

Draaien naar rechts resulteert in een hoger draaimoment. Draaien naar links resulteert in een lager draaimoment.

- Verwijder het instelgereedschap (22). Schuif de schuif (10) weer naar voren, om de koppeling tegen vervuiling te beschermen.

Aanwijzing: De noodzakelijke instelling is afhankelijk van het soort schroefverbinding en kan het best in een praktische proef bepaald worden. Controleer de proef-schroefverbinding met een draaimomentsleutel.

Stel het draaimoment alleen in het aangegeven capaciteitsbereik in, omdat anders de uitschakelkoppeling niet meer aanspreekt.

Draaimomentinstelling markeren

Voor de markering van individueel ingestelde draaimomen- ten kunt u de markeringsring (4) vervangen door een marke- ringsring van een andere kleur.

Duw de markeringsring (4) er met een dun schroevendraai-erblad, een plamuurmes of iets dergelijks af.

Gebruik het elektrische gereedschap altijd met een markeringsring om er zeker van te zijn dat de behuizing tegen stof en vuil beschermd is.

Aanduiding schroefverbindingen (groene/rode LED)

Bij het bereiken van het vooringestelde draaimoment wordt de uitschakelkoppeling geactiveerd. De LED-aanduiding (6) brandt groen.

Als het vooringestelde draaimoment niet werd bereikt, dan licht de LED-aanduiding (6) rood op en er is een geluidssignaal te horen. De schroefverbinding moet nogmaals worden uitgevoerd.

Herhalingsbescherming bij elektrische rechte schroevendraaiers met hendelstart

Als bij een schroefverbinding de uitschakelkoppeling werd geactiveerd, dan wordt de motor uitgeschakeld. Opnieuw in-schakelen is pas na een pauze van 0,3 seconden mogelijk. Daardoor voorkomt u per ongeluk vaster aandraaien van reeds vastgedraaide schroefverbindingen.

Herhalingsbescherming bij elektrische rechte schroevendraaiers met duwstart

De elektrische gereedschappen hebben geen herhalingsbescherming en kunnen onmiddellijk na automatische uitschakeling weer worden ingeschakeld.

Onderhoud en service

Onderhoud en reiniging

Koppel de voedingsadapter PUC-EXACT van het elektriciteitsnet los, voordat u reinigingswerkzaamheden verricht. Daardoor vermijdt u het gevaar voor een elektrische schok. Het uitschakelen van de voedingsadapter is niet voldoende.

Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door Bosch of een geautoriseerde klantenservice voor elektrische gereedschappen van Bosch worden uitgevoerd om veiligheidsrisico's te vermijden.

Smering van het elektrische gereedschap

Smeermiddel:

Speciaal tandwielvet (225 ml)

Productnummer 3 605 430 009

Molykote vet

Motorolie SAE 10/SAE 20

- Reinig de aandrijving met een mild oplosmiddel na de eerste 150 gebruiksuren. Volg de aanwijzingen van de fabrikant van het oplosmiddel m.b.t. gebruik en afvoer op. Smeer de aandrijving aansluitend met speciaal tandwielvet van Bosch. Herhaal de reiniging telkens na 300 gebruiksuren vanaf de eerste reiniging.

- Smeer de bewegende delen van de uitschakelkoppeling na 100.000 schroefverbindingen met enkele druppels motorolie SAE 10/SAE 20. Smeer de glijdende en rollende delen met Molykote vet. Controleer bij deze gelegenheid de koppeling op slijtage om er zeker van te zijn dat de herhaalbaarheid en nauwkeurigheid niet werden beïnvloed. Aansluitend moet het draaimoment van de koppeling opnieuw worden ingesteld.

Laat onderhouds- en reparatiewerkzaamheden uitsluitend uitvoeren door gekwalificeerd geschoold personeel. Daarmee wordt gewaarborgd dat de veiligheid van het elektrische gereedschap behouden blijft.

Een erkende Bosch-klantenservice voert deze werkzaamheden snel en betrouwbaar uit.

▶ Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijke voorschriften in acht.

Accessoires

Voedingsadapters van de serie PUC-EXACT zijn bij uw dealer verkrijgbaar.

Informatie over het volledige programma met kwaliteitsaccessoires vindt u op internet (www.bosch-pt.com en www.boschproductiontools.com) of krijgt u bij uw dealer.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Elektrische gereedschappen, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Dansk
