MANUALE UTENTE CEXACT 2 Professional BOSCH

it istruzioni originali

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE

Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi-

gure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoe-lencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi.

Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

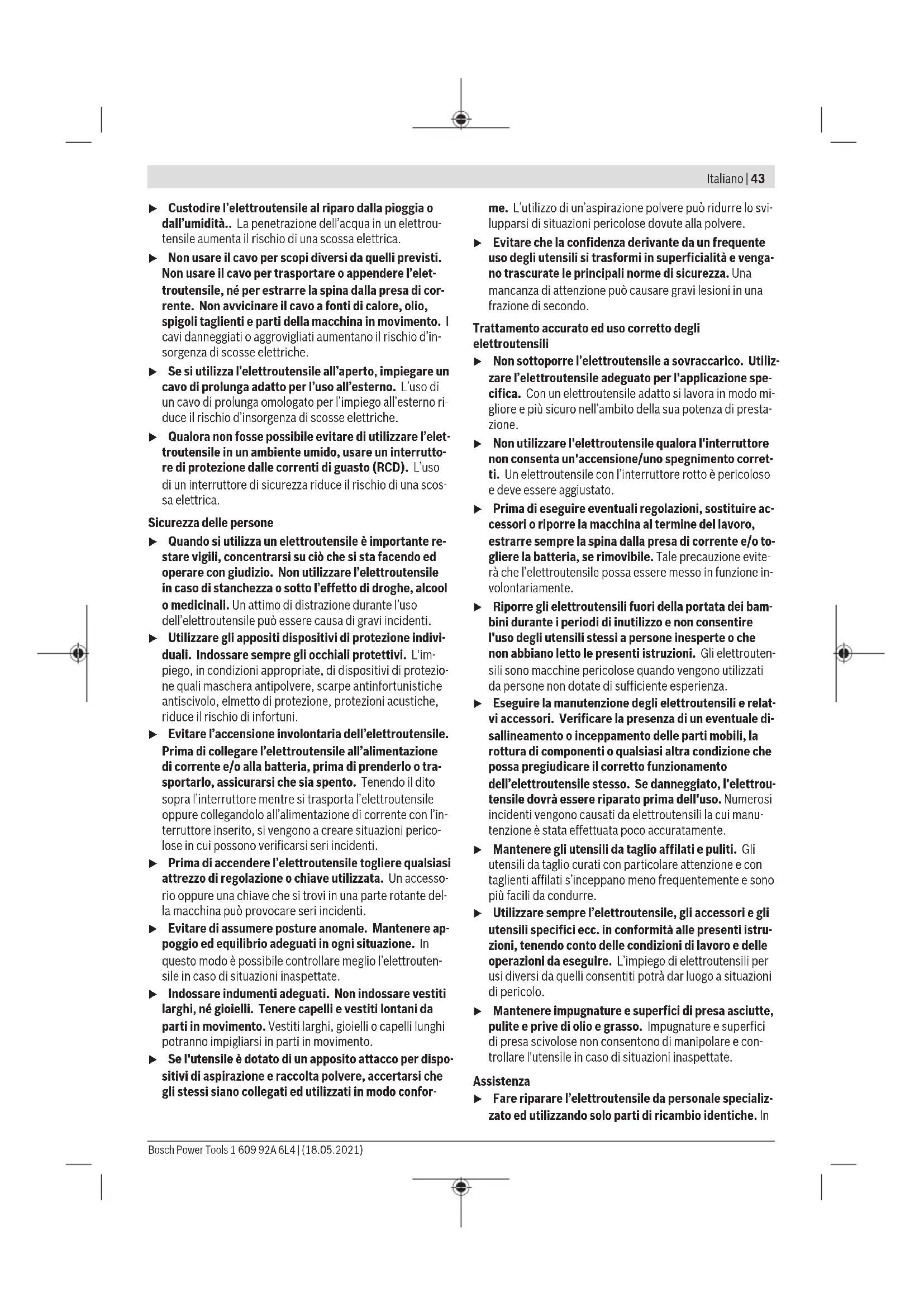

• Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
  Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
  Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
  Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interrutto-re di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scos-sa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo confor-

me. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In

44 | Italiano

tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Avvertenze di sicurezza per avvitatori

Trattenere l'elettroutensile sulle superfici d'impugnatura isolate, qualora si eseguano operazioni in cui l'elemento di fissaggio potrebbe entrare in contatto con cavi elettrici nascosti. Se gli elementi di fissaggio entrano in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalliche esposte dell'elettroutensile, provocando la folgorazione dell'utilizzatore.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
Trattenere saldamente l'elettroutensile. Durante il serraggio e l'avvitamento delle viti, possono brevemente verificarsi coppie di reazione.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elet-troutensile.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è idoneo per avvitare ed allentare viti e per serrare ed allentare dadi entro il rispettivo campo di misura e

campo di prestazione indicato. Dev'essere collegato all'alimentazione di rete esclusivamente mediante un alimentatore della serie PUC-EXACT.

L'elettroutensile non è adatto come trapano; per evitare danni a persone ed a cose un elettroutensile con frizione di stacco non dovrebbe essere mai utilizzato per forare.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

(1) Utensile accessorio (ad esempio bit di avvitamento)
(2) Portautensile
(3) Mandrino a cambio rapido da 14"
(4) Anello di marcatura
(5) Commutatore del senso di rotazione
(6) Indicatore LED avvitamenti
(7) Cavo dell'apparecchio per il collegamento all'apparecchio di rete PUC-EXACT
(8) Staffa di sospensione
(9) Interruttore di avvio/arresto
(10) Corsoio di preselezione coppia di serraggio
(11) Boccola sul cavo dell'apparecchio
(12) Luce di lavoro
(13) Connettore sull'apparecchio di rete PUC-EXACT
(14) Interruttore di avvio/arresto sull'apparecchio di rete
(15) Scanalatura nel connettore del cavo dell'apparecchio (7)
(16) Indicatore LED pronto al funzionamento
(17) Indicatore LED guasto (sovraccarico)
(18) Spina di collegamento del cavo di rete
(19) cavo di rete
(20) Spina di rete
(21) Connettore per cavo di rete
(22) Attrezzo di regolazione
(23) Rondella di regolazione
(24) Impugnatura (superficie di presa isolata)

Dati tecnici

Avvitatore assiale elettrico con avviamento a spinta C-EXACT 1 C-EXACT 1 C-EXACT 2
Codice articolo		0 602 495207	0 602 495218	0 602 495208
Tensione nominale Volt 36 36 36
Corrente nominale A 1,0 1,0 1,0
Numero di giri a vuoto min	^-1	1000 500 500
Coppia di serraggio max. (avvitamento in materiale duro/elastico), secondo ISO 5393	Nmin-lbs	0,2 – 0,81,8 – 7,1	0,2 – 0,81,8 – 7,1	0,5 – 2,04,4 – 17,7

1 609 92A 6L4 | (18.05.2021) Bosch Power Tools

Italiano | 45

Avvitatore assiale elettrico con avviamento a spinta C-EXACT 1 C-EXACT 1 C-EXACT 2

Direzione di rotazione		ΩΩ	ΩΩ	ΩΩ
Anello di marcatura verde chiaro verde chiaro Bianco
∅ viti max. M 2,5 M 2,5 M 4
Peso secondo EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Grado di protezione IP 20 IP 20 IP 20

Avvitatore assiale elettrico con avviamento a spinta C-EXACT 4 C-EXACT 4 C-EXACT 4

Codice articolo		0 602 495205	0 602 495206	0 602 495217
Tensione nominale Volt 36 36 36
Corrente nominale A 1,0 1,0 1,0
Numero di giri a vuoto min	-1	1000	1000	275
Coppia di serraggio max. (avvitamento in materiale duro/elastico), secondo ISO 5393	Nmin-lbs	0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0
Direzione di rotazione		ΩΩ	ΩΩ	ΩΩ
Anello di marcatura		grigio	grigio	grigio
∅ viti max.		M 4 M 4 M 4
Peso secondo EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Grado di protezione IP 20 IP 20 IP 20

Avvitatore assiale elettrico con avviamento a spinta		C-EXACT 6 C-EXACT 6
Codice articolo		0 602 495215	0 602 495216
Tensione nominale	Volt 36 36
Corrente nominale	A 1,0 1,0
Numero di giri a vuoto	min^-1	1000	500
Coppia di serraggio max. (avvitamento in materiale duro/elastico), secondo ISO 5393	Nm	1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Direzione di rotazione		ΩΩ	ΩΩ
Anello di marcatura		nero	nero
∅ viti max.		M 5 M 5
Peso secondo EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Grado di protezione		IP 20 IP 20

Avvitatore assiale elettrico con avviamento a leva		C-EXACT 1 C-EXACT 1 C-EXACT 2
Codice articolo		0 602 495202	0 602 495213	0 602 495203
Tensione nominale Volt 36 36 36
Corrente nominale A 1,0 1,0 1,0
Numero di giri a vuoto min	-1	1000	500	500
Coppia di serraggio max. (avvitamento in materiale duro/elastico), secondo ISO 5393	Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Direzione di rotazione		ΩΩ	ΩΩ	ΩΩ
Anello di marcatura verde chiaro verde chiaro Bianco

46 | Italiano

Avvitatore assiale elettrico con avviamento a leva C-EXACT 1 C-EXACT 1 C-EXACT 2

∅ viti max. M 2,5 M 2,5 M 4
Peso secondo EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Grado di protezione IP 20 IP 20 IP 20

Avvitatore assiale elettrico con avviamento a leva C-EXACT 4 C-EXACT 4 C-EXACT 4

Codice prodotto		0 602 495200	0 602 495201	0 602 495212
Tensione nominale V 36 36 36
Corrente nominale A 1,0 1,0 1,0
Numero di giri a vuoto min	-1	1000	1000 275
Coppia di serraggio max. (avvitamento in materiale duro/elastico) secondo ISO 5393	Nm in-lbs	0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0
Direzione di rotazione		ΩΩ	ΩΩ	ΩΩ
Anello di marcatura grigio grigio grigio
∅ viti max. M 2,5 M 2,5 M 4
Peso secondo EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Grado di protezione IP 20 IP 20 IP 20

Avvitatore assiale elettrico con avviamento a leva		C-EXACT 6 C-EXACT 6
Codice articolo		0 602 495210	0 602 495211
Tensione nominale	Volt 36 36
Corrente nominale	A 1,0 1,0
Numero di giri a vuoto	min^-1	1000 500
Coppia di serraggio max. (avvitamento in materiale duro/elastico), secondo ISO 5393	Nm	1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Direzione di rotazione		ΩΩ	ΩΩ
Anello di marcatura		nero	nero
∅ viti max.		M 5 M 5
Peso secondo EPTA-Procedure 01:2014	kg	0,87	0,87
	lbs	1,4	1,4
Grado di protezione		IP 20 IP 20

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 62841-2-2.

Il livello di pressione acustica ponderato A dell'elettroutensile è tipicamente di 70 dB(A). Grado d'incertezza K = 3 dB. Il livello di rumorosità durante il lavoro può superare gli 80 dB(A).

Indossare protezioni acustiche!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformemente a EN 62841-2-2:

Avvitamento: a_h < 2,5 m/s^2 , K = 1,5 m/ s^2 ,

Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemen-

te ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.

Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applicazioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò

potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Montaggio

▶ Interrompere l'alimentazione di energia prima di effettuare le operazioni di regolazione sull'apparecchio, prima di sostituire gli accessori o prima di riporre l'elettroutensile. Con tale precauzione si eviterà il rischio di avviare accidentalmente l'elettroutensile.

Ambiente di funzionamento e di magazzinaggio

L'elettroutensile è adatto esclusivamente per l'impiego in luoghi chiusi.

Per un perfetto funzionamento dell'utensile, la temperatura ambiente consentita deve essere compresa tra -5^ e +50^ (23°F e 122°F), con un'umidità relativa dell'aria consentita compresa tra 20 e 95% , in assenza di condensa.

Per evitare danni all'elettronica, l'avvitatore assiale elettrico deve essere conservato ad una temperatura compresa tra - 20°C (-4°F) e 70°C (158°F).

Dispositivo di sospensione

La staffa di sospensione (8) consente di fissare l'elettroutensile ad un gancio di sospensione.

- Controllare regolarmente lo stato della staffa di sospensione e dei ganci integrati nel foro per appendere l'utensile.

Sostituzione dell'accessorio

Inserimento dell'utensile accessorio

Tirare il mandrino a cambio rapido (3) in avanti. Innestare l'utensile accessorio (1) nel portautensili (2), e rilasciare nuovamente il mandrino a cambio rapido.

Utilizzare esclusivamente utensili accessori con codolo idoneo (attacco esagonale da 1/4").

▶ Nell'inserire un utensile accessorio, accertarsi che lo stesso sia saldamente innestato nell'attacco utensile.

Se l'utensile accessorio non è saldamente fissato all'attacco utensile, vi è il pericolo che possa staccarsi e non possa più essere controllato.

Rimozione dell'utensile accessorio

Tirare il mandrino a cambio rapido (3) in avanti. Estrarre l'utensile accessorio (1) dal portautensili (2), e rilasciare nuovamente il mandrino a cambio rapido.

Collegamento all'alimentazione elettrica (vedere figure A - B)

L'elettroutensile viene fornito senza apparecchio di rete. Per il collegamento all'alimentazione elettrica è necessario l'apparecchio di rete PUC-EXACT.

▶ Mettere in funzione l'apparecchio di rete PUC-EXACT esclusivamente con gli elettroutensili espressamente previsti. L'utilizzo con altri apparecchi elettrici può causare la distruzione del PUC-EXACT e degli apparecchi in questione.
Non cercare mai di collegare l'elettroutensile C-EXACT direttamente alla rete elettrica. Non utilizzare alcun cavo di prolunga. Ciò potrebbe causare la distruzione dell'elettroutensile C-EXACT.
Utilizzare esclusivamente cavi originali! Prima di ogni utilizzo verificare che apparecchio, cavo e spina non presentino eventuali danneggiamenti. I cavi non devono essere riparati bensì devono essere sostituiti.
Far eseguire gli interventi di manutenzione e di riparazione esclusivamente da personale specializzato. In questo modo verrà salvaguardata la sicurezza dell'elet-troutensile.

Collegare sempre prima l'elettroutensile all'apparecchio di rete PUC-EXACT e collegare quindi quest'ultimo alla rete elettrica.

Inserire il cavo dell'apparecchio (7) nel connettore (13) dell'apparecchio di rete PUC-EXACT. Accertarsi che la scanalatura (15) nel connettore del cavo dell'apparecchio coincida con il perno del connettore. Avvitare la boccola (11) in senso orario sul connettore.

Nel caso degli avvitatori assiali elettrici con avviamento a leva accertarsi che l'avvitatore non poggi sulla leva prima di collegare l'apparecchio di rete PUC-EXACT alla rete elettrica. In questo modo viene evitata la messa in funzione accidentale dell'avvitatore.

Nel caso degli avvitatori assiali elettrici con avviamento a leva accertarsi di non esercitare alcuna pressione assiale sull'avvitatore in fase di collegamento dell'apparecchio di re-te PUC-EXACT alla rete elettrica. In questo modo viene evita-ta la messa in funzione accidentale dell'avvitatore.

Inserire prima la spina di collegamento (18) del cavo di rete (19) nel connettore (21) dell'apparecchio di rete PUC-EXACT. A questo punto è possibile collegare il PUC-EXACT all'alimentazione elettrica innestando la spina di rete (20) in una presa con contatto di terra.

Prima di inserire la spina di rete (20) nella presa, collegare sempre il cavo di rete con l'apparecchio di rete PUC-EXACT, poiché in caso contrario sussiste il pericolo di scosse elettriche.

Uso

Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'impiego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antisci-

volo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.

48 | Italiano

Impostazione del senso di rotazione

Rotazione destrorsa: al momento della fornitura, l'elettroutensile è regolato per l'avvitamento di viti e dadi (rotazione destrorsa). Il commutatore del senso di rotazione (5) non è premuto.
Rotazione sinistrorsa: per allentare viti e dadi premere il commutatore del senso di rotazione (5). Ruotando il commutatore del senso di rotazione premuto, lo stesso può essere bloccato.
- Azionare il commutatore del senso di rotazione (5) esclusivamente ad elettroutensile fermo.

Accensione/spegnimento dell'apparecchio di rete PUC-EXACT (vedere figura A)

È necessario mettere dapprima in funzione l'apparecchio di rete PUC-EXACT prima di poter accendere l'elettroutensile C-EXACT (vedi «Collegamento all'alimentazione elettrica (vedere figure A - B)», Pagina 47).

Per accendere l'apparecchio di rete spostare l'interruttore di avvio/arresto (14) presente sull'apparecchio in posizione «1».

L'indicatore LED (16) illuminato di verde indica che l'apparecchio di rete è pronto per il funzionamento. PUC-EXACT-1: se si accende l'indicatore LED (17), significa che è presente un'anomalia.

Per spegnere l'apparecchio di rete spostare l'interruttore di avvio/arresto presente sull'apparecchio (14) in posizione «0».

Accensione/spegnimento dell'elettroutensile

Gli avvitatori sono dotati di una frizione a stacco automatico proporzionale alla coppia di serraggio, regolabile nel campo indicato. Tale frizione interviene al raggiungimento della coppia di serraggio impostata.

Avvitatore assiale elettrico con avviamento a leva

Per avviare l'elettroutensile, spingere sino a fine corsa l'interruttore di avvio/arresto (9).

L'elettroutensile si arresterà automaticamente al raggiungimento della coppia di serraggio impostata.

Rilasciando in anticipo l'interruttore di avvio/arresto (9), la coppia di serraggio preimpostata non verrà raggiunta.

Avvitatore assiale elettrico con avviamento a spinta

Per accendere l'elettroutensile applicare l'utensile accessorio sulla vite ed esercitare una leggera pressione assiale sull'avvitatore.

L'elettroutensile si arresterà automaticamente al raggiungimento della coppia di serraggio impostata.

In caso di scarico prematuro dell'avvitatore, ad esempio se l'utensile accessorio dell'avvitatore scivola dalla vite, la coppia preimpostata non viene raggiunta.

All'accensione dell'elettroutensile o mediante una breve pressione sulla commutazione destrorsa-sinistrorsa (5) si

attiva una luce di lavoro LED. Il LED si spegne ca. due minuti dopo l'ultimo avvitamento.

▶ Non rivolgere direttamente lo sguardo nella luce di lavoro: vi è rischio di abbagliamento.

Indicazioni operative

Interrompere l'alimentazione di energia prima di effettuare le operazioni di regolazione sull'apparecchio, prima di sostituire gli accessori o prima di riporre l'elettroutensile. Con tale precauzione si eviterà il rischio di avviare accidentalmente l'elettroutensile.
▶ Applicare l'elettroutensile sul dado/sulla vite esclusivamente quando è spento. Gli utensili accessori in rotazione possono scivolare.

Regolazione della coppia di serraggio (vedere figure C - D)

La coppia dipende dalla tensione della molla della frizione a stacco automatico. La frizione a stacco automatico si attiva sia in senso sinistrorso sia in senso destrorso una volta raggiunta la coppia precedentemente impostata.

Per regolare la specifica coppia di serraggio, utilizzare esclusivamente l'apposito attrezzo (22) in dotazione.

• Spingere completamente all'indietro il corsoio (10) dell'elettroutensile.
• Innestare l'attrezzo di regolazione (22) nell'attacco utensile (2) e ruotarlo lentamente.
• Non appena nell'apertura dell'alloggiamento sia visibile una piccola convessità (rondella di regolazione (23)) all'interno della frizione, innestare l'attrezzo di regolazione (22) in tale convessità e ruotarlo.

Ruotando in senso orario si registra una coppia maggiore, ruotando in senso antiorario si registra una coppia minore.

- Prelevare l'attrezzo di regolazione (22). Spingere nuovamente in avanti il corsoio (10), per proteggere la frizione dallo sporco.

Avvertenza: La regolazione varia in base al tipo di collegamento a vite e andrà preferibilmente determinata con una prova pratica. Verificare il collegamento a vite di prova utilizzando una chiave torsiometrica.

▶ Registrare il valore di coppia esclusivamente nell'ambito della potenza indicata, perché altrimenti la frizione a stacco automatico non può più inserirsi.

Contrassegno dell'impostazione della coppia

Per contrassegnare coppie di serraggio specifiche, l'anello di marcatura (4) si potrà sostituire con uno di altro colore.

Espellere l'anello di marcatura (4), utilizzando una lama sottile di cacciavite, una spatola o un oggetto simile.

Utilizzare sempre l'elettroutensile con un anello di marcatura per essere certi che l'alloggiamento sia protetto contro polvere e sporcizia.

Indicatore avvitamenti (LED verde/rosso)

Al raggiungimento della coppia preimpostata, la frizione a stacco automatico si attiverà. L'indicatore a LED (6) si accenderà con luce verde.

Se la coppia di serraggio preimpostata non è stata raggiunta, l'indicatore a LED (6) si accenderà con luce rossa e verrà emesso un segnale acustico. L'avvitamento dovrà essere eseguito nuovamente.

Protezione contro ripetizione negli avvitatori assiali elettrici con avviamento a leva

Se durante un avvitamento la frizione a stacco automatico è stata attivata, il motore si spegne. Il riavvio sarà possibile soltanto dopo 0,3 secondi di pausa. In tale modo si eviteranno serraggi accidentali di avvitamenti già saldi.

Protezione contro ripetizione negli avvitatori assiali elettrici con avviamento a spinta

Gli elettroutensili non hanno alcuna protezione contro ripetizione di accensione e possono essere riaccesi subito dopo uno spegnimento automatico.

Manutenzione ed assistenza

Manutenzione e pulizia

Scollegare l'apparecchio di rete PUC-EXACT dall'alimentazione elettrica prima di eseguire eventuali interventi di pulizia. In questo modo si evita il rischio di scariche elettriche. Lo spegnimento dell'apparecchio di rete non è sufficiente.

Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili Bosch, al fine di evitare pericoli per la sicurezza.

Lubrificazione dell'elettroutensile

Lubrificante:

Grasso speciale per trasmissioni (225 ml) Codice prodotto 3 605 430 009 Grasso Molykote Olio motore SAE 10/SAE 20

• Dopo le prime 150 ore di funzionamento, pulire la trasmissione utilizzando un solvente non aggressivo. Attenersi alle indicazioni del produttore del solvente relativamente all'uso ed allo smaltimento. Al termine dell'operazione, lubrificare la trasmissione, utilizzando l'apposito grasso Bosch. Ripetere l'operazione di pulizia rispettivamente dopo 300 ore di funzionamento dalla prima operazione di pulizia.
• Dopo 100.000 avvitamenti, oliare le parti mobili della frizione a stacco automatico con alcune gocce di olio motore SAE 10/SAE 20. Lubrificare gli elementi radenti e volventi con grasso Molykote. In questa occasione, controllare lo stato di usura della frizione in modo da essere sicuri che non vi siano condizionamenti per la ripetibilità e la precisione. Al termine dell'operazione si deve correggere la registrazione della coppia della frizione.
  Far eseguire gli interventi di manutenzione e di riparazione esclusivamente da personale specializzato. In questo modo verrà salvaguardata la sicurezza dell'elet-troutensile.

Questo tipo di lavoro viene eseguito in maniera veloce ed affidabile da ogni Centro di assistenza Clienti Bosch.

▶ Smaltire lubrificanti e detergenti nel rispetto dell'ambiente. Attenersi alle vigenti normative di legge.

Accessori

Gli apparecchi di rete della serie PUC-EXACT sono disponibili presso il Vostro rivenditore specializzato di fiducia.

Per avere informazioni in merito alla gamma completa di accessori di qualità è possibile visitare i siti internet www.bosch-pt.com e

www.boschproductiontools.com oppure rivolgersi al proprio rivenditore di fiducia.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elet-troutensili diventati inservibili devono essere raccolti separatamente ed essere smaltiti/riciclati nel rispetto dell'ambiente.

Nederlands
