BRUKSANVISNING CEXACT 2 Professional BOSCH

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar,

instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

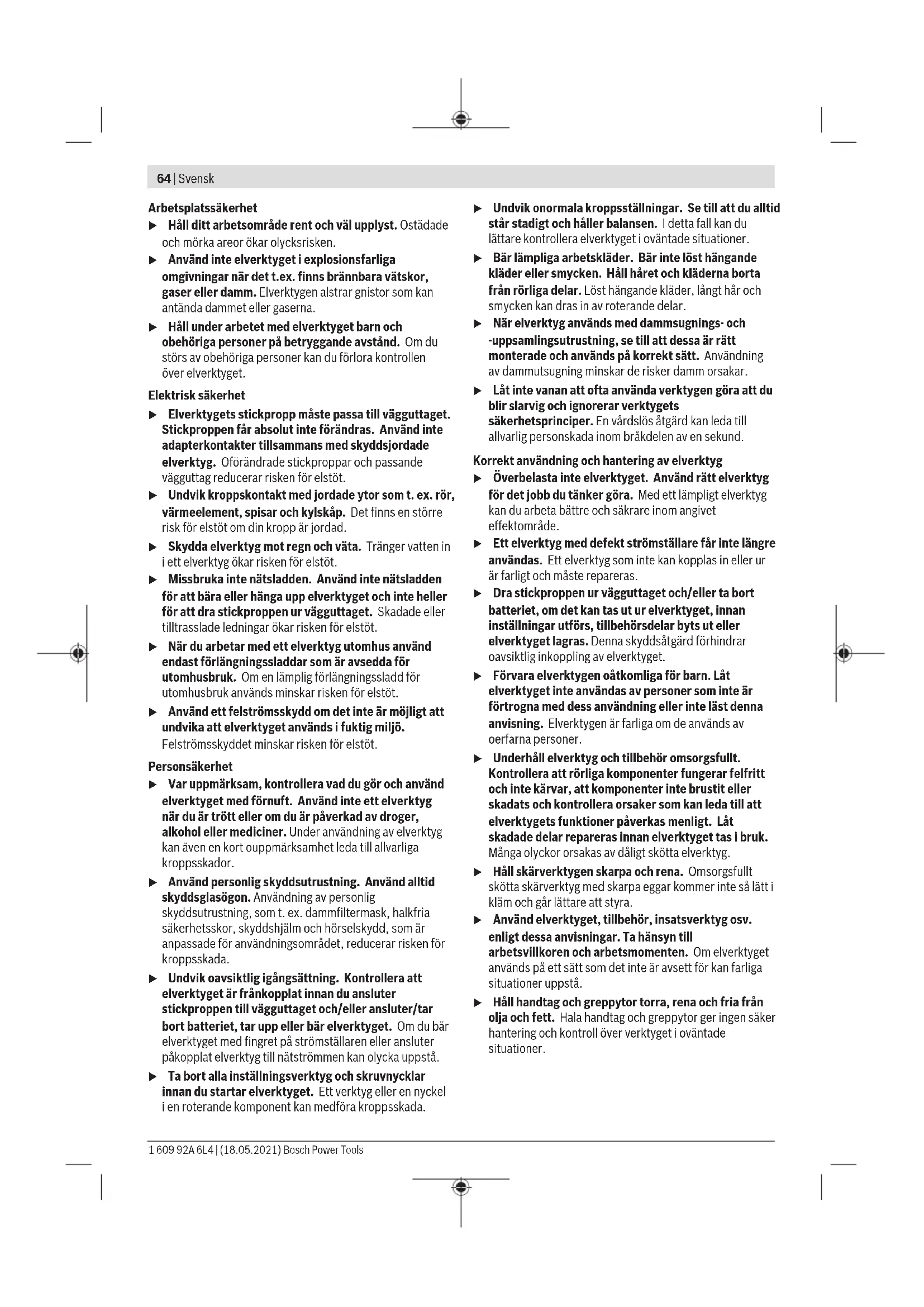

64 | Svensk

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

▶ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthälls.

Säkerhetsanvisningar för skruvdragare

Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören kan komma i kontakt med dolda kablar eller den egna elförsörjningskabeln.
Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skruvar samt för åtdragning och lossning av muttrar inom angivet dimensions-

och effektområde. Verktyget får anslutas endast via ett nätaggregat av typ PUC-EXACT till strömförsörjningen. Elverktyget kan inte användas som borrmaskin. För att undvika person- och materialskador ska ett elverktyg med frånslagskoppling aldrig användas för borrning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

(1) Insatsverktyg (t. ex. skruvbits)
(2) Verktygsfäste
(3) Snabbchuck 14"
(4) Markeringsring
(5) Riktningsomkopplare
(6) LED-indikering skruvanslutning
(7) Apparatsladd för anslutning till nätaggregatet PUC- EXACT
(8) Upphängningsbygel
(9) På-/av-strömbrytare
(10) Reglage för vridmomentsförval
(11) Hylsdon på verktygskabeln
(12) Arbetsbelysning
(13) Anslutningshylsa på nätaggregat PUC-EXACT
(14) På-/av-strömbrytare på nätaggregatet
(15) Spår i apparatsladdens koppling (7)
(16) LED-indikator klar för drift
(17) LED-indikator vid störning (överbelastning)
(18) Nätkabelns anslutningskontakt
(19) Nätkabel
(20) Stickpropp
(21) Anslutningshylsdon för nätkabel
(22) Inställningsverktyg
(23) Justeringsskiva
(24) Handtag (isolerad greppyta)

Tekniska data

Raka elskruvdragare med tryckkoppling C-EXACT 1 C-EXACT 1 C-EXACT 2
Artikelnummer		0 602 495207	0 602 495218
Märkspänning V 36 36 36
Nominell ström A 1,0 1,0 1,0
Tomgångsvarvtal min	-1	1000 500 500
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393 Nm		0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1
	in-lbs
Vridriktning		ΩΩ	ΩΩ
Markeringsring ljusgrön ljusgrön vit
Max. skruv-∅ M 2,5 M 2,5	M 4

66 | Svensk

Raka elskruvdragare med tryckkoppling C-EXACT 1 C-EXACT 1 C-EXACT 2

Vikt enligt EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Skyddsklass IP 20 IP 20 IP 20

Raka elskruvdragare med tryckkoppling C-EXACT 4 C-EXACT 4 C-EXACT 4

Artikelnummer		0 602 495205	0 602 495206	0 602 495217
Märkspänning V 36 36 36
Nominell ström A 1,0 1,0 1,0
Tomgångsvarvtal min	1	1000 1000 275
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393 Nm		0,5 - 3,5	0,5 - 3,5	0,5 - 3,5
	in-lbs	4,4 - 31,0	4,4 - 31,0	4,4 - 31,0
Vridriktning		ΩΩ	ΩΩ	ΩΩ
Markeringsring grå grå grå
Max. skruv-∅ M 4 M 4 M 4
Vikt enligt EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Skyddsklass IP 20 IP 20 IP 20

Raka elskruvdragare med tryckkoppling
C-EXACT 6 C-EXACT 6

Artikelnummer		0 602 495215	0 602 495216
Märkspänning	V 36 36
Nominell ström	A 1,0 1,0
Tomgångsvarvtal	min^-1	1000 500
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393	Nmin-lbs	1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
Vridriktning		ΩΩ	ΩΩ
Markeringsring		svart	svart
Max. skruv-∅		M 5 M 5
Vikt enligt EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Skyddsklass		IP 20 IP 20

Raka elskruvdragare med pådrag
C-EXACT 1 C-EXACT 1 C-EXACT 2

Artikelnummer		0 602 495202	0 602 495213	0 602 495203
Märkspänning V 36 36 36
Nominell ström A 1,0 1,0 1,0
Tomgångsvarvtal min	^-1	1000 500 500
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393 Nm		0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Vridriktning
Markeringsring		ljusgrön	ljusgrön	vit
Max. skruv-∅		M 2,5	M 2,5 M 4
Vikt enligt EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Skyddsklass IP 20 IP 20 IP 20

Svensk|67

Raka elskruvdragare med pådrag C-EXACT 4 C-EXACT 4 C-EXACT 4
Artikelnummer		0 602 495200	0 602 495201	0 602 495212
Märkspänning V 36 36 36
Nominell ström A 1,0 1,0 1,0
Tomgångsvarvtal v/min 1000 1000 275
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393 Nm	in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Vridriktning		ΩΩ	ΩΩ	ΩΩ
Markeringsring grå grå grå
Max. skruv-∅ M 2,5 M 2,5 M 4
Vikt enligt EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Skyddsklass IP 20	IP 20	IP 20

Raka elskruvdragare med pådrag		C-EXACT 6	C-EXACT 6
Artikelnummer		0 602 495	0 602 495
		210	211
Märkspänning	V 36 36
Nominell ström	A 1,0 1,0
Tomgångsvarvtal	min^-1	1000	500
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393	Nm	1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Vridriktning		ΩΩ	ΩΩ
Markeringsring		svart	svart
Max. skruv-∅		M 5 M 5
Vikt enligt EPTA-Procedure 01:2014	kg	0,87	0,87
	lbs	1,4	1,4
Skyddsklass		IP 20	IP 20

Buller-/vibrationsdata

Bullernivåvärde fastställt enligt EN 62841-2-2.

Den A-klassade bullernivån för elverktyget är typiskt 70 dB(A). Osäkerhet K = 3 dB. Bullernivån vid arbetet kan överskrida 80 dB(A).

Bär hörselskydd!

Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-2:

Skruvar: a_n < 2,5 m/s^2 , K = 1,5 m/ s^2 ,

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.

Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden.

För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Montage

Slå från energiförsörjningen innan inställningar utförs på elverktyget, tillbehörsdelar byts eller elverktyget läggs bort. Denna skyddsåtgård förhindrar oavsiktlig start av elverktyget.

Drifts- och förvaringsvillkor

Elverktyget är endast avsett för drift i stängda utrymmen. För optimal drift ska omgivningstemperaturen ligga mellan - 5 °C och +50 °C (23 °F och 122 °F) vid en relativ luftfuktighet mellan 20 och 95 % utan daggbildning.

68 | Svensk

Den raka elskruvdragaren ska lagras vid en temperatur mellan -20 °C (-4 °F) och 70 °C (158 °F) för att undvika skada på elektroniken.

Upphängningsanordning

Med upphängningsbygeln (8) kan du fästa elverktyget på en upphängningsanordning.

- Kontrollera regelbundet upphängningsbygelns och krokens tillständ.

Verktygsbyte

Insättning av tillsatsverktyg

Dra snabbchucken (3) framåt. Sätt in insatsverktyget (1) i verktygsfästet (2) och släpp snabbchucken igen.

Använd endast tillsatsverktyg med passande ände (1/4"-sexkant).

- Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Om insatsverktyget inte är stadigt kopplat till verktygsfästet kan det lossna och röra sig okontrollerat.

Borttagning av insatsverktyget

Dra snabbchucken (3) framåt. Ta ut insatsverktyget (1) ur verktygsfästet (2) och släpp snabbchucken igen.

Anslutning till energiförsörjningen (se bild A - B)

Elverktyget levereras utan nätaggregat. För anslutning till energiförsörjningen behövs nätaggregatet PUC-EXACT.

Använd endast nätaggregatet PUC-EXACT med avsedda elverktyg. Om andra elektriska apparater används finns risk för att PUC-EXACT och apparaterna förstörs.
Anslut aldrig elverktyget C-EXACT direkt till strömnätet. Använd inte en skarvsladd. Elverktyget C-EXACT kan skadas.
Använd endast originkabel! Kontrollera innan varje användning att verktyg, kabel och kontakt inte är skadade. Trasiga kablar får inte repareras, utan måste bytas ut.
Låt endast kvalificerad fackpersonal utföra underhåll och reparationer. Detta garanterar att elverktygets säkerhet bibehålls.

Anslut alltid först elverktyget till nätaggregatet PUC-EXACT och därefter nätaggregatet till strömnätet.

Anslut apparatsladden (7) till anslutningshylsdonet (13) på nätaggregatet PUC-EXACT. Kontrollera att spåret (15) i nätkabelns koppling passar mot tappen i anslutningshylsdonet. Skruva fast hylsan (11) medsols på anslutningshylsan.

Se till att en rak elskruvdragare med tangentpådrag inte läggs mot tangenten innan nätaggregatet PUC-EXACT ansluts till strömnätet. Detta hindrar oavsiktlig start av skruvdragaren.

Se till att en rak elskruvdragare med tryckpådrag inte trycks axiellt när nätaggregatet PUC-EXACT ansluts till strömnätet. Detta hindrar oavsiktlig start av skruvdragaren. Anslut först stickproppen (18) på nätkabeln (19) till anslutningshylsdonet (21) på nätaggregatet PUC-EXACT. Nu kan PUC-EXACT kopplas till strömnätet genom att ansluta stickproppen (20) till ett nätuttag med jorddon.

Anslut först nätkabeln till nätaggregatet PUC-EXACT innan stickproppen (20) kopplas till nätuttaget, i annat fall finns risk för elstöt.

Drift

Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är

anpassade för användningsområdet, reducerar risken för kroppsskada.

Inställning av rotationsriktning

Högergång: Vid leverans har elverktyget inställts för idragning av skruvar och muttrar (högergång). Riktningsomkopplaren (5) är inte intryckt.
Vänstergång: För urdragning av skruvar och muttrar tryck riktningsomkopplaren (5). Lås den nedtryckta riktningsomkopplaren genom att vrida den.
Aktivera rotationsriktningsomkopplaren (5) endast när elverktyget står stilla.

Till-/frånslagning av nätaggregatet PUC-EXACT (se bild A)

Nätaggregatet PUC-EXACT måste först tas i drift innan du kan starta elverktyget C-EXACT (se „Anslutning till energiförsörjningen (se bild A - B)“, Sidan 68).

För att aktivera nätaggregatet trycker du på på-/avströmbrytaren (14) på nätaggregatet i position "1".

Den gröna lysdioden (16) visar att elkontakten är redo att användas.

PUC-EXACT-1: om lysdioden (17) lyser föreligger ett fel.

För att stänga av nätaggregatet trycker du på-/avströmbrytaren på nätaggregatet (14) till position "0".

Till-/frånslag av elverktyget

Skruvdragaren har en avstängningskoppling som är beroende av vridmomentet och som kan ställas in i angivet intervall. Den reagerar när inställt vridmoment har uppnåtts.

Raka elskruvdragare med pådrag

För att slå på elverktyget trycker du på-/av-strömbrytaren (9) till anslag.

Elverktyget stängs av automatiskt så snart inställt vridmoment har uppnåtts.

- Om strömbrytaren (9) släpps för snabbt uppnås inte förinställt vridmoment.

Raka elskruvdragare med tryckkoppling

För inkoppling lägg elverktyget mot skruven och tryck skruvdragaren lätt i axiell riktning.

Elverktyget stängs av automatiskt så snart inställt vridmoment har uppnåtts.

- Vid för tidig avlastning av skruvdragaren, t. ex. när skruvdragarens insatsverktyg slirar av skruven, uppnås inte förinställt vridmoment.

Vid påkoppling av elverktyget eller genom att kort trycka på höger-vänster-omkopplaren (5) tänds en LED-arbetslampa. Lysdioden slocknar ca två minuter efter sista skruvdragningen.

▶ Titta inte in direkt i arbetsljuset. Det kan blända dig.

Arbetsanvisningar

Slå från energiförsörjningen innan inställningar utförs på elverktyget, tillbehörsdelar byts eller elverktyget läggs bort. Denna skyddsåtgård förhindrar oavsiktlig start av elverktyget.

▶ Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.

Ställa in vridmoment (se bilder C - D)

Vridmomentet beror på avstängningskopplingens fjäderförspänning. Avstängningskopplingen utlöser när inställt vridmoment uppnås, både i höger- och vänstergång. Använd endast medlevererat inställningsverktyg (22) för inställning av individuellt vridmoment.

- Skjut sliden (10) på elverktyget helt tillbaka.

- Stick in inställningsverktyget (22) i verktygshållaren (2) och vrid långsamt verktyget.

- När i motorhusets öppning en liten utbuktning (ställbricka (23)) blir synlig i kopplingen, stick in inställningsverktyget (22) i utbuktningen och vrid verktyget.

Vridning medsols ger ett högre vridmoment, vridning motsols ger ett lägre vridmoment.

- Ta bort inställningsverktyget (22). Skjut åter sliden (10) framåt för att skydda kopplingen mot förorening.

Observera: Den inställning som krävs är beroende av typen av skruvförbindelse och kan enklast fastställas med praktiska försök. Kontrollera en provskruvning med en vridmomentnyckel.

Ställ endast in vridmomentet inom angivet effektområde, eftersom avstängningskopplingen annars inte reagerar.

Märkning av vridmomentsinställning

För märkning av individuellt inställt vridmoment kan märkringen (4) bytas ut mot en ring med annan färg. Bänd bort märkringen (4) med en liten skruvmejsel, spackel eller motsvarande.

Använd alltid elverktyget med en markeringsring för att säkerställa att höljet är skyddat mot damm och smuts.

Indikering skruvanslutningar (grön/röd LED)

När förinställt vridmoment har uppnätts utlöser avstängningskopplingen. LED-indikeringen (6) lyser grönt. Om förinställt vridmoment inte uppnås lyser LED-indikeringen (6) rött och en ljudsignal hörs. Skruvanslutningen måste utföras på nytt.

Skydd mot upprepad skruvdragning vid raka elskruvdragare med tangentpådrag

Om avstängningskopplingen utlöser vid en skruvanslutning stängs motorn av. Omstart är möjligt först efter 0,3 sekunders paus. Därigenom undviker du oavsiktlig efterdragning av redan åtdragna skruvanslutningar.

Skydd mot upprepad skruvdragning vid raka elskruvdragare med tryckpådrag

Elverktyget saknar skydd mot upprepad skruvdragning och kan därefter genast återinkopplas efter automatisk frånkoppling.

Underhåll och service

Underhåll och rengöring

Ta bort nätaggregatet PUC-EXACT från strömnätet före rengöring av skruvdragaren. Därmed undviker du risken för elektrisk stöt. Det räcker inte med att bara fränkoppla nätaggregatet.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

Smörjning av elverktyget

Smörjmedel:

Special-växelfett (225 ml)

Artikelnr. 3 605 430 009

Molykotefett

Motorolja SAE 10/SAE 20

- Rengör växellådan med ett mitt rengöringsmedel efter de första 150 driftstimmarna. Följ anvisningarna från lösningsmedlets tillverkare vad gäller användning och avfallshantering. Smörj därefter växellådan med Bosch special-växelfett. Upprepa rengöringen efter 300 driftstimmar.

- Olja in roterande delar på avstängningskopplingen efter 100 000 skruvdragningar med några droppar motorolja SAE 10/SAE 20. Smörj glidande och rullande delar med Molykotefett. Kontrollera vid detta tillfälle kopplingen med avseende på förslitning för att säkerställa att upprepningsbarheten inte har påverkats. Därefter måste kopplingens vridmoment ställas in på nytt.

Låt endast kvalificerad fackpersonal utföra underhåll och reparationer. Detta garanterar att elverktygets säkerhet bibehålls.

En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

- Avfallshantera smörj- och rengöringsmedel på ett miljövänligt sätt. Beakta lagstadgade föreskrifter.

Tillbehör

Återförsäljaren kan erbjuda nätaggregatet PUC-EXACT.

70 | Norsk

Detaljerad information på tillbehörsprogrammet hittar du på internet under www.bosch-pt.com och www.boschproductiontools.com eller hos din återförsäljare.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushällsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning.

Norsk

Skrumaskinene har en dreiemomentavhengig utkoblingsclutch som kan stilles inn i det angitte området. Den aktiveres när det innstilte dreiemomentet er nädd.

Elektroverktøyet slås automatisk av när det innstilte dreiemomentet er nädd.

Elektroverktøyet slås automatisk av när det innstilte dreiemomentet er nädd.
