MANUAL DE UTILIZADOR CEXACT 2 Professional BOSCH

Português ...... Página 35

Italiano ...... Pagina 42

Nederlands......Pagina 49

Dansk ...... Side 57

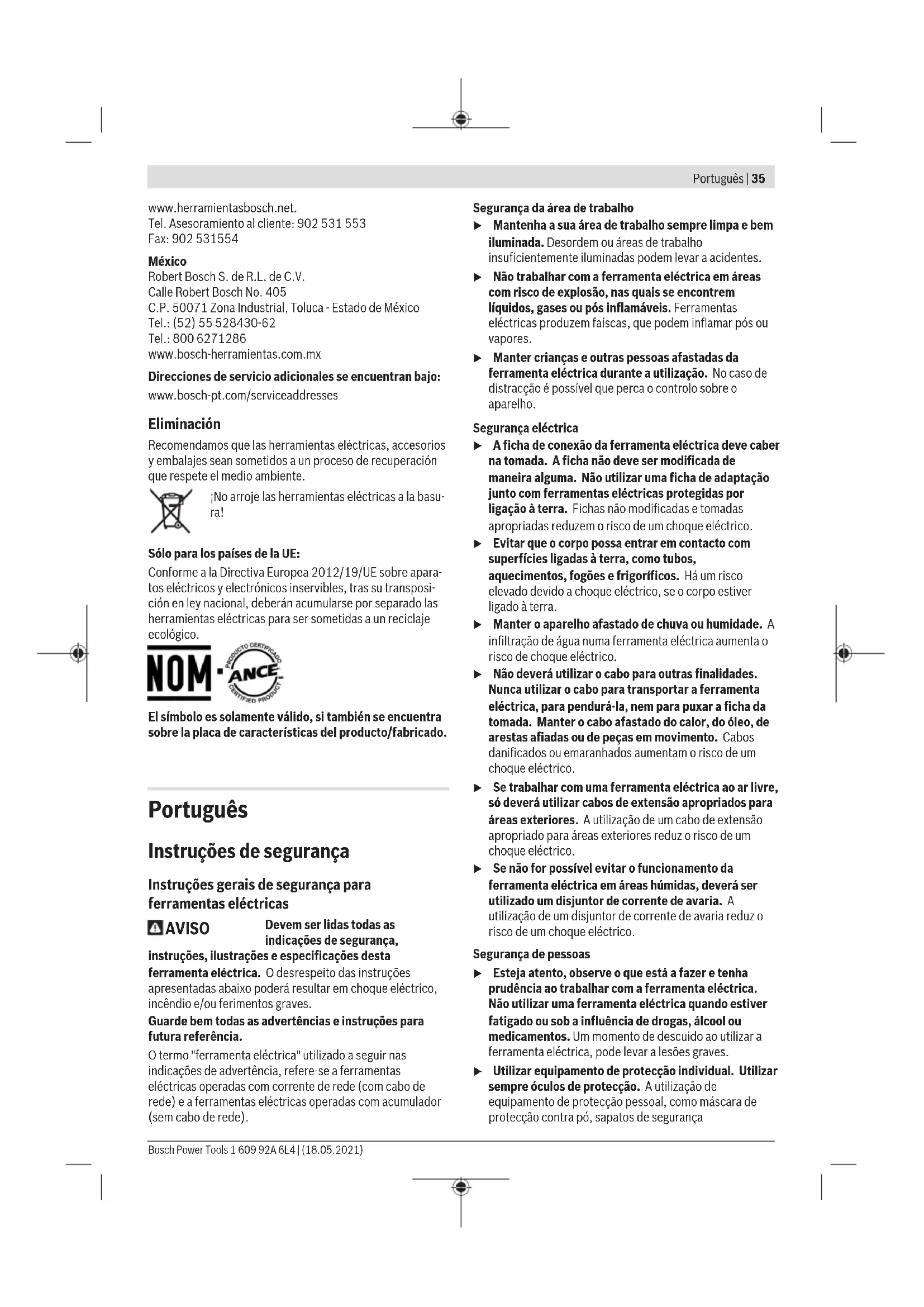

Instruções de segurança

Instruções gerais de segurança para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta

ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança

36 | Português

antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas eléctricas

▶ Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
- Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho.

Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.

Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há

peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.

▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para aparafusadoras

▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o parafuso possa entrar em contacto com cabos escondidos ou com o próprio cabo. O contacto do parafuso com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica "sob tensão" e produzir um choque elétrico.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.
▶ Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação.
▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar

choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a apertar e desapertar parafusos e a apertar e desapertar porcas nas gamas de medição e de potência indicadas. A ligação à alimentação elétrica só pode ser efetuada através de uma fonte de alimentação da série PUC-EXACT.

A ferramenta elétrica não é apropriada para usar como berbequim; para evitar danos pessoais e materiais, nunca utilize uma ferramenta elétrica com acoplamento de desligamento para furar.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Ferramenta de trabalho (p. ex. ponta de aparafusar)
(2) Encabadouro
(3) Bucha de aperto rápido 1/4"
(4) Anel de marcação
(5) Comutador do sentido de rotação

(6) Indicador LED dos aparafusamentos
(7) Cabo do aparelho para ligar à fonte de alimentação PUC-EXACT
(8) Aro de suspensão da ferramenta
(9) Interruptor de ligar/desligar
(10) Cursor para pré-seleção do binário
(11) Bucha no cabo do aparelho
(12) Luz de trabalho
(13) Tomada de ligação na fonte de alimentação PUC- EXACT
(14) Interruptor de ligar/desligar na fonte de alimentação
(15) Ranhura no acoplamento do cabo do aparelho (7)
(16) Indicação LED da prontidão de funcionamento
(17) Indicação LED de avaria (sobrecarga)
(18) Ficha de conexão do cabo de rede
(19) Cabo de rede
(20) Ficha de rede
(21) Bucha de conexão para o cabo de rede
(22) Ferramenta de ajuste
(23) Disco de ajuste
(24) Punho (superfície do punho isolada)

Dados técnicos

Aparafusadora reta elétrica com arranque por impulso C-EXACT 1 C-EXACT 2
Número de produto		0 602 495207	0 602 495218	0 602 495208
Tensão nominal V 36 36 36
Corrente nominal A 1,0 1,0 1,0
N.° de rotações em vazio r.p.m. 1000 500 500
Máx. binário de aparafusamento duro/macio conforme ISO 5393 Nm		0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Sentido de rotação		ΩΩ	ΩΩ	ΩΩ
Anel de marcação verde-claro verde-claro branco
∅ máximo do parafuso M 2,5 M 2,5 M 4
Peso conforme EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	lbs	1,4	1,4	1,4
Tipo de proteção		IP 20	IP 20	IP 20
Aparafusadora reta elétrica com arranque por impulso C-EXACT 4 C-EXACT 4
Número de produto		0 602 495205	0 602 495206	0 602 495217
Tensão nominal V 36 36 36
Corrente nominal A 1,0 1,0 1,0
N.° de rotações em vazio r.p.m. 1000 1000 275
Máx. binário de aparafusamento duro/macio conforme ISO 5393 Nm		0,5 - 3,5	0,5 - 3,5	0,5 - 3,5
	in-lbs	4,4 - 31,0	4,4 - 31,0	4,4 - 31,0
Sentido de rotação		ΩΩ	ΩΩ	ΩΩ
Anel de marcação		cinzento	cinzento	cinzento

38 | Português

Aparafusadora reta elétrica com arranque por impulso C-EXACT 4 C-EXACT 4 C-EXACT 4

∅ máximo do parafuso M 4 M 4 M 4
Peso conforme EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Tipo de proteção IP 20 IP 20 IP 20

Aparafusadora reta elétrica com arranque por impulso C-EXACT 6 C-EXACT 6

Número de produto		0 602 495215	0 602 495216
Tensão nominal V 36 36
Corrente nominal A 1,0 1,0
N.° de rotações em vazio r.p.m. 1000 500
Máx. binário de aparafusamento duro/macio conforme ISO 5393 Nm		1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
	in-lbs
Sentido de rotação		ΩΩ	ΩΩ
Anel de marcação		preto	preto
∅ máximo do parafuso		M 5 M 5
Peso conforme EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Tipo de proteção		IP 20 IP 20

Aparafusadora reta elétrica com arranque por manivela		C-EXACT 1 C-EXACT 1 C-EXACT 2
Número de produto		0 602 495202	0 602 495213	0 602 495203
Tensão nominal	V 36 36 36
Corrente nominal	A 1,0 1,0 1,0
N.° de rotações em vazio	r.p.m. 1000 500 500
Máx. binário de aparafusamento duro/macio conforme ISO 5393	Nm	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Sentido de rotação		ΩΩ	ΩΩ	ΩΩ
Anel de marcação		verde-claro verde-claro		branco
∅ máximo do parafuso		M 2,5	M 2,5 M 4
Peso conforme EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Tipo de proteção IP 20 IP 20 IP 20

Aparafusadora reta elétrica com arranque por manivela		C-EXACT 4 C-EXACT 4 C-EXACT 4
Número de produto		0 602 495200	0 602 495201	0 602 495212
Tensão nominal		V 36 36 36
Corrente nominal		A 1,0 1,0 1,0
N.° de rotações em vazio		r.p.m. 1000 1000 275
Máx. binário de aparafusamento duro/macio conforme ISO 5393	Nm	0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0	4,4 – 31,0
Sentido de rotação		ΩΩ	ΩΩ	ΩΩ
Anel de marcação		cinzento	cinzento	cinzento
∅ máximo do parafuso		M 2,5	M 2,5 M 4
Peso conforme EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4

Aparafusadora reta elétrica com arranque por manivela C-EXACT 4 C-EXACT 4 C-EXACT 4
Tipo de proteção IP 20 IP 20 IP 20

Aparafusadora reta elétrica com arranque por manivela C-EXACT 6 C-EXACT 6
Número de produto		0 602 495210	0 602 495211
Tensão nominal V 36 36
Corrente nominal A 1,0 1,0
N.° de rotações em vazio r.p.m. 1000 500
Máx. binário de aparafusamento duro/macio conforme ISO 5393 Nm		1,0 - 6,08,9 - 53,1	1,0 - 6,08,9 - 53,1
	in-lbs
Sentido de rotação		ΩΩ	ΩΩ
Anel de marcação preto preto
∅ máximo do parafuso M 5 M 5
Peso conforme EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Tipo de proteção		IP 20 IP 20

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-2.

O nível de pressão sonora avaliado como A da ferramenta elétrica é normalmente de 70 dB(A). Incerteza K = 3 dB. O nível sonoro durante os trabalhos pode ultrapassar os 80 dB(A).

Utilizar proteção auditiva!

Valores totais de vibração a _h (soma dos vetores das três direções) e incerteza K determinada segundo

EN 62841-2-2:

Aparafusar: a_n < 2,5 ~m / s^2, K = 1,5 ~m / s^2 ,

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Montagem

▶ Interrompa a alimentação de energia antes de efetuar os ajustes na ferramenta, trocar de acessórios ou arrumar a ferramenta elétrica. Esta medida preventiva evita um arranque inadvertido da ferramenta elétrica.

Área de funcionamento e de armazenamento

A ferramenta elétrica é exclusivamente adequada para o funcionamento em locais de utilização fechados.

Para um funcionamento em perfeitas condições, a temperatura ambiente admissível deve situar-se entre -5 °C e +50 °C (23 °F e 122 °F), com uma humidade relativa do ar admissível entre 20 e 95% sem condensação.

A aparafusadora reta elétrica deve ser armazenada a uma temperatura entre -20^ (-4^) e 70^ (158^) , para evitar danos na eletrónica.

Com o aro de suspensão (8) é possível fixar a ferramenta elétrica a um dispositivo de suporte.

- Controle regularmente o estado do aro de suspensão da ferramenta e dos ganchos no dispositivo de suporte.

Troca de ferramenta

Introduzir a ferramenta de trabalho

Empurre a bucha de aperto rápido (3) para a frente. Introduza a ferramenta de trabalho (1) no encaixe (2) e volte a soltar a bucha de aperto rápido. Utilize apenas ferramentas de trabalho com a haste de encaixe adequada (sextavado de 1/4").

Ao introduzir a ferramenta de trabalho, deverá assegurar-se de que esta esteja bem fixa no encabadouro. Se a ferramenta de trabalho não estiver

40 | Português

bem firme no encabadouro, é possível que se solte e não possa mais ser controlada.

Retirar a ferramenta de trabalho

Empurre a bucha de aperto rápido (3) para a frente. Retire a ferramenta de trabalho (1) do encaixe (2) e volte a soltar a bucha de aperto rápido.

Ligação ao abastecimento de energia (ver figuras A - B)

A ferramenta elétrica é fornecida sem fonte de alimentação. Para a ligação à rede é necessária uma fonte de alimentação PUC-EXACT.

Utilize a fonte de alimentação PUC-EXACT apenas para as ferramentas elétricas previstas. A operação de outras ferramentas elétricas pode destruir a PUC-EXACT e as respetivas ferramentas.
▶ Nunca tente ligar a ferramenta elétrica C-EXACT diretamente à rede elétrica. Não utilize um cabo de extensão. Tal pode causar a destruição da ferramenta elétrica C-EXACT.
Utilize apenas os cabos originais! Antes de utilizar a ferramenta, verifique sempre se os cabos e as fichas apresentam danos. Os cabos não devem ser reparados, mas substituídos.
Mande executar os trabalhos de manutenção e reparação apenas por pessoal especializado e qualificado. Desta forma é assegurada a segurança da ferramenta elétrica.

Ligue sempre primeiro a ferramenta elétrica à fonte de alimentação PUC-EXACT, antes de ligar a fonte de alimentação à rede elétrica.

Ligue o cabo da ferramenta (7) à tomada de ligação (13) da fonte de alimentação PUC-EXACT. Certifique-se de que a ranhura (15) no acoplamento do cabo da ferramenta encaixa nos pinos da tomada de ligação. Aperte a bucha (11) na tomada de ligação rodando para a direita.

Certifique-se nas aparafusadoras retas com arranque por manivela de que não pousa a aparafusadora sobre a manivela antes de ligar a fonte de alimentação PUC-EXACT à rede elétrica. Desta forma evita uma colocação em funcionamento inadvertida da aparafusadora.

Certifique-se nas aparafusadoras retas com arranque por impulso de que não exerce pressão sobre a aparafusadora antes de ligar a fonte de alimentação PUC-EXACT à rede elétrica. Desta forma evita uma colocação em funcionamento inadvertida da aparafusadora.

Insira primeiro o conector de ligação (18) do cabo de corrente elétrica (19) na tomada de ligação (21) da fonte de alimentação PUC-EXACT. Agora pode ligar o PUC-EXACT ao abastecimento de energia, inserindo a ficha de rede (20) na tomada com contacto de proteção.

Ligue sempre primeiro o cabo de corrente elétrica à fonte de alimentação PUC-EXACT, antes de inserir a ficha de rede (20) na tomada, caso contrário há perigo de um choque elétrico.

Funcionamento

Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

Ajustar o sentido de rotação

Rotação à direita: aquando da entrega, a ferramenta elétrica está ajustada para apertar parafusos e porcas (rotação à direita). O comutador do sentido de rotação (5) não está premido.
Rotação à esquerda: para soltar parafusos e porcas, pressione o comutador do sentido de rotação (5). Rode o comutador do sentido de rotação pressionado para o bloquear.
- Acione o comutador do sentido de rotação (5) apenas com a ferramenta elétrica parada.

Ligar/desligar da fonte de alimentação PUC- EXACT (ver figura A)

Primeiro tem de colocar em funcionamento a fonte de alimentação PUC-EXACT, antes de ligar a ferramenta elétrica C-EXACT (ver "Ligação ao abastecimento de energia (ver figuras A - B)", Página 40).

Para ligar a fonte de alimentação comute o interruptor de ligar/desligar (14) na fonte de alimentação para a posição 1. A indicação LED acesa a verde (16) indica que a fonte de alimentação está operacional.

PUC-EXACT-1: se a indicação (17), se acender, existe uma falha.

Para desligar a fonte de alimentação comute o interruptor de ligar/desligar na fonte de alimentação (14) para a posição "0".

Ligar e desligar a ferramenta elétrica

As aparafusadoras têm um acoplamento de desligamento, dependente do binário, que pode ser ajustado numa faixa abrangente. Ele atua assim que o binário ajustado for atingido.

Aparafusadora reta elétrica com arranque por manivela

Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (9) até ao batente.

A ferramenta elétrica desliga-se automaticamente, assim que seja alcançado o binário ajustado.

Se se soltar o interruptor de ligar/desligar (9) antes do tempo, o binário predefinido não é atingido.

Aparafusadora reta elétrica com arranque por impulso

Para ligar a ferramenta elétrica coloque a ferramenta de trabalho sobre o parafuso e exerça uma ligeira pressão axial sobre a aparafusadora.

A ferramenta elétrica desliga-se automaticamente, assim que seja alcançado o binário ajustado.

Em caso de alívio de carga da aparafusadora, p. ex. se a ferramenta de trabalho da aparafusadora escorregar do parafusos, o binário predefinido não é açcançado.

Ao ligar a ferramenta elétrica ou pressionando brevemente a comutação direita-esquerda (5) ativa a luz de trabalho LED. O LED desliga-se aprox. dois minutos após o último aparafusamento.

- Não olhe diretamente para a luz de trabalho, pode ficar encandeado.

Instruções de trabalho

Interrompa a alimentação de energia antes de efetuar os ajustes na ferramenta, trocar de acessórios ou arrumar a ferramenta elétrica. Esta medida preventiva evita um arranque inadvertido da ferramenta elétrica.

▶ Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Ajustar binário (ver figuras C - D)

O binário depende da pré-tensão de mola do acoplamento de desligamento. Ao alcançar o binário ajustado, o acoplamento de desligamento é ativado tanto na rotação à direita como à esquerda.

Para ajustar o binário individual, utilize apenas a ferramenta de ajuste (22) fornecida junto.

- Puxe o cursor (10) na ferramenta elétrica completamente para trás.

- Insira a ferramenta de ajuste (22) no encabadouro (2) e rode-a lentamente.

- Assim que for possível visualizar uma pequena concavidade (disco de ajuste (23)) na abertura da carcaça no acoplamento, introduza a ferramenta de ajuste (22) nesta concavidade e rode-a.

Rodar para a direita aumenta o binário, rodar para a esquerda reduz o binário.

- Retire a ferramenta de ajuste (22). Volte a empurrar o cursor (10) para a frente, para proteger o acoplamento de sujidade.

Nota: O ajuste necessário depende do tipo de união roscada e é determinado por intermédio de várias tentativas. Verificar o aparafusamento de teste com uma chave dinamométrica.

Ajuste o binário apenas na gama de potência indicada, pois, caso contrário, o acoplamento de desligamento não voltará a ativar.

Marcar o ajuste do binário

Para a identificação de binários individualmente ajustados, pode substituir o anel de marcação (4) por um anel de marcação de outra cor.

Pressione o anel de marcação (4) com uma lâmina fina da chave de parafusos, uma espátula ou um utensílio semelhante.

Utilize a ferramenta elétrica sempre com um anel de marcação, a fim de se certificar de que a carcaça está protegida contra pó e sujidade.

Indicador dos aparafusamentos (LED verde/vermelho)

Ao alcançar o binário predefinido, o acoplamento de desligamento é ativado. O indicador LED (6) acende-se a verde.

Se o binário predefinido não for alcançado, o indicador LED (6) acende-se a vermelho e é emitido um sinal acústico. É necessário voltar a realizar o aparafusamento uma vez mais.

Proteção contra repetição nas aparafusadoras retas elétricas com partida por alavanca

Se o acoplamento de desligamento for ativado durante o aparafusamento, o motor desliga-se. Só é possível religar após uma pausa de 0,3 segundos. Estará, assim, a evitar um reaperto inadvertido de aparafusamentos já realizados.

Proteção contra repetição nas aparafusadoras retas elétricas com arranque por impulso

As ferramentas elétricas não têm proteção contra repetição e podem ser imediatamente ligadas após um desligamento automático.

Manutenção e assistência técnica

Manutenção e limpeza

▶ Separe a fonte de alimentação PUC-EXACT da rede, antes de efetuar os trabalhos de limpeza. Desta forma evita o perigo de um choque elétrico. Só desligar a fonte de alimentação não é suficiente.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Lubrificação da ferramenta elétrica

Lubrificante:

Massa consistente especial para engrenagens (225 ml)

Número de produto 3 605 430 009

Massa Molykote

Óleo para motores SAE 10/SAE 20

- Após as primeiras 150 horas de serviço, limpe a engrenagem com um solvente suave. Siga as indicações do fabricante do solvente em termos de utilização e eliminação. No final, lubrifique a engrenagem com massa consistente especial para engrenagens da Bosch. Repita o processo de limpeza respetivamente após 300 horas de serviço a contar a partir da primeira limpeza.

- Lubrifique as peças móveis do acoplamento de desligamento a cada 100000 aparafusamentos com algumas gotas de óleo para motores SAE 10/SAE 20. Lubrifique as partes deslizantes e rotativas com massa Molykote. Nesta ocasião, verifique se o acoplamento apresenta sinais de desgaste, a fim de garantir que a capacidade de repetição e a exatidão não foram afetadas.

42 | Italiano

De seguida, é necessário voltar a ajustar o binário do acoplamento.

Mande executar os trabalhos de manutenção e reparação apenas por pessoal especializado e qualificado. Desta forma é assegurada a segurança da ferramenta elétrica.

Uma oficina de serviço pós-venda Bosch autorizada executa estes trabalhos de forma rápida e fiável.

▶ Elimine os materiais de lubrificação e limpeza de forma ecológica. Respeite as disposições legais.

Acessórios

Fontes de alimentação da série PUC-EXACT disponíveis num agente autorizado.

Pode obter mais informações acerca do programa de acessórios de qualidade completo na Internet em www.bosch-pt.com e www.boschproductiontools.com ou junto do seu agente autorizado.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontra outros endereços da assistência técnica em:

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Italiano
