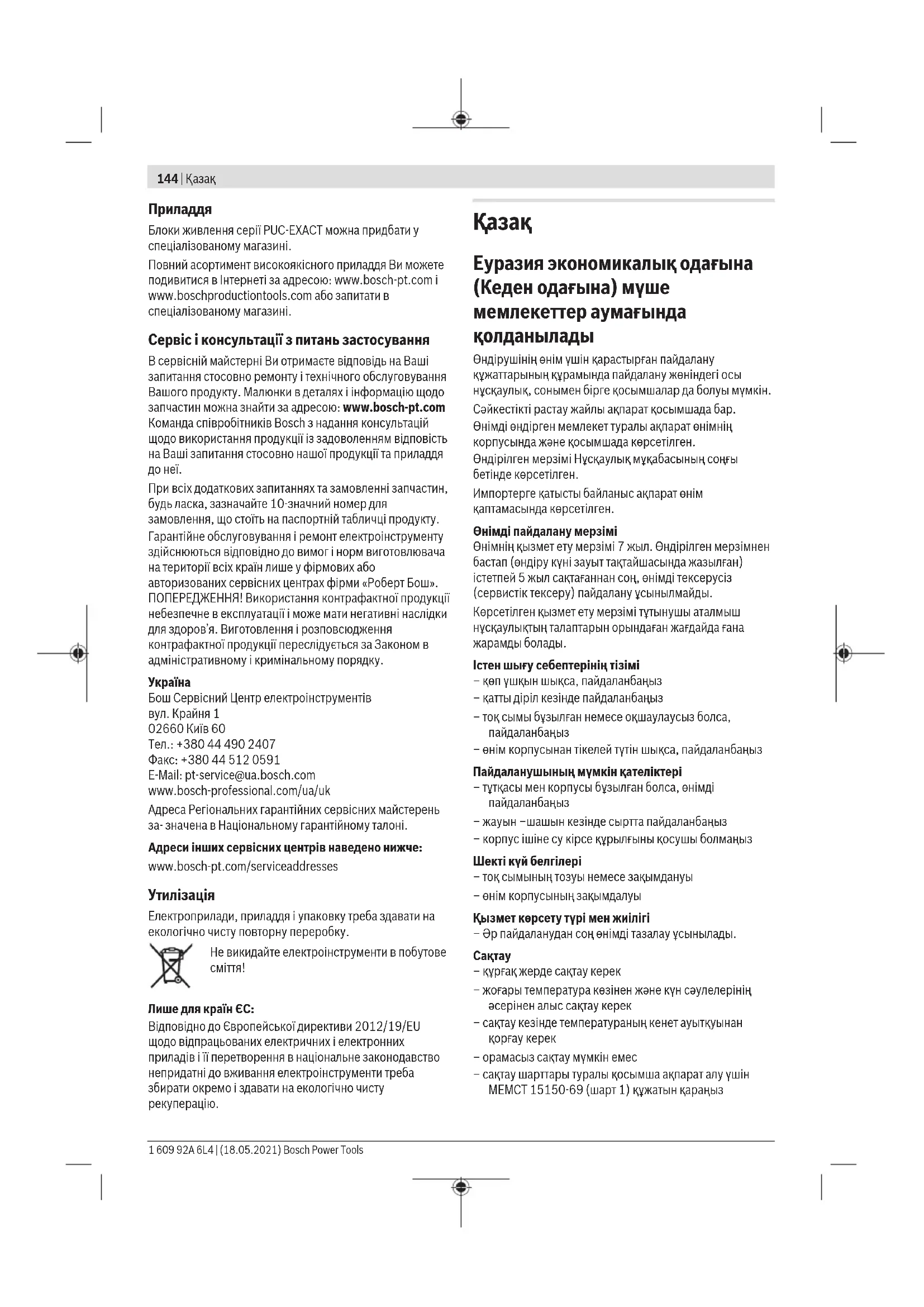

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ CEXACT 2 Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп үшкын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаныз

– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз

– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз

- жауын -шашын кезінде сыртта пайдаланбаныз

- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– ток сымының тозуы немесе закымдануы

- өнім корпусының зақымдалуы

Кызмет көрсету түрі мен жилігі

- Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

- күрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

– сактау кезінде температураның кенет ауыткуынан қорғау керек

- орамасыз сактау мүмкін емес

– сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз

- +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатан тыйым салынады
  – босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді
• тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын окыңыз
• Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вилғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр күралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нусқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жұмыс орнының қауінсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқифалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мумкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынулы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеціз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін темендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге косылған беттерге тимеңіз. Денеціз

жерге қосылған болса жоғары ток соғу қауіні пайда болады.

Электр куралдарды жаңбырда немесе вығалды қоршауда пайдаланбаңыз. Электр күралына кірген су ток согу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қоргайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусакты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы

146|Қазақ

болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.

Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз арекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды баскару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану женіндегі нускаулыкça сэйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға руксат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыраткышы дурыс емес электр күралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр күралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын коймаға кою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты күтіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе закымдалмаған болуына, электр күралының закымдалмағанына көз жеткізіңіз.

Закымдалған бөлшектері бар құралды пайдаланудан алдын жөндекіз. Электр құралдарының дұрыс күтілмеуі жазатайым окифаларға себеп болып жатады.

Кескіш аспаптарды откір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
Колтуткалар мен кармау беттерін күргақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бурауыштарға арналған қауіпсіздік нұсқаулықтары

Бекіткіш жасырын сымдар немесе өз сымына тиюї мүмкін әрекеттерді жасаған кезде электр құрылғы окшауланған ұстау жайынан ұстаңыз. Егер бекіткіш істеп түрған сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны төқ соғуы мүмкін.
Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым екілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
Электр құралын берік ұстаңыз. Шуруптарды бұрап бекіту және бұрап босату кезінде қыскаша жоғары мезеттер пайда болуы мүмкін.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр құралын жерге қоюдан алдын оның, токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр құрал бақылауының жоғалтуына алып келуі мүмкін.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау токтың соғуына,

ерт және/немесе ауыр жаракаттануларға алып келуі мүмкін.

Пайдалану нускаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы берілген өлшем және куат диапазонында бұрандаларды бұрап кіргізуге немесе шығаруға және гайкаларды бұрап бекітуге немесе босатуға арналған. Ток кезіне тек РУС-ЕХАСТ сериясындағы желілік құрылғы арқылы жалғауға болады.

Электр куралы дрель ретінде пайалануға арналмаған; адамдардың жақақаттануына және материалдық залалға жол бермеу үшін ажырату тіркесімі бар электр куралын ешкашан бұргылау үшін пайдаланбаңыз.

Көрсетілген курамды бөлшектер

Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.

(1) Алмалы-салмалы аспап (мысалы, бурауыш бит)
(2) Күрал бекіткіші
(3) Жылдам алмастыру патроны 📋 дюйм
(4) Белгілеу шенбері
(5) Айналу бағытын ауыстырып-қосқыш

(6) Бурандалы косылымдардың жарық диодты индикаторы
(7) PUC-EXACT желілік құрылғысына жалғанатын құрылғы кабелі
(8) Inriw
(9) Ажыраткыш
(10) Айналу моментін тандау ысырмасы
(11) Күрылғы кабеліндегі төлке
(12) Жумыс шамы
(13) PUC-EXACT желілік құрылғысындағы жалғағыш төлке
(14) Желілік кұрылғыдағы ажыратқыш
(15) Курылғы кабелінің (7) муфтасындағы ойық
(16) Жумыска дайындык жарык диодты индикаторы
(17) Акаулық (артық жуктеме) жарық диодты индикаторы
(18) Желілік кабельдің жалғағыш ашасы
(19) Желілік кабель
(20) Желілік аша
(21) Желілік кабельге арналған жалғағыш муфта
(22) Реттегіш күрал
(23) Реттегіш шайба
(24) Тутка (беті окшауланған)

Техникалық мәліметтер

Итеріп іске қосу түймесі бар электрлік тік бурауыш С-ЕХАСТ 1 С-ЕХАСТ 1 С-ЕХАСТ 2
Өнім нөмірі		0 602 495	0 602 495	0 602 495
		207	218	208
Номиналды кернеу В 36 36 36
Номиналды ток А 1,0 1,0 1,0
Бос жүріс күйіндегі айналу жилігі мин	-1	1000 500 500
ISO 5393 бойынша қатты/жұмсақ материалдардағы макс. айналу моменті	Нм дюйм-фунт	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
		1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Айналу бағыты		ΩΩ	ΩΩ	ΩΩ
Белгілеу шеңбері ақшыл жасыл ақшыл жасыл ақ
Бурандалардың макс. диаметрі М 2,5 М 2,5 М 4
Салмағы EPTA-Procedure 01:2014 сай	кг фунт	0,87	0,87	0,87
		1,4	1,4	1,4
Қорғаныс түрі		IP 20	IP 20	IP 20

Итеріп іске қосу түймесі бар электрлік тік бурауыш С-ЕХАСТ 4 С-ЕХАСТ 4 С-ЕХАСТ 4
Өнім нөмірі	0 602 495	0 602 495	0 602 495
	205	206	217
Номиналды кернеу В 36 36 36
Номиналды ток А 1,0 1,0 1,0
Бос жүріс күйіндегі айналу жилігі мин	-1	1000	1000 275

148|Қазақ

Итеріп іске қосу түймесі бар электрлік тік бурауыш С-ЕХАСТ 4 С-ЕХАСТ 4 С-ЕХАСТ 4

ISO 5393 бойынша катты/жумсақ материалдардағы макс. айналу моменті	Нм дюйм-фунт	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Айналу бағыты		ΩΩ	ΩΩ	ΩΩ
Белгілеу шеңбері сүр сүр сүр
Бұрандалардың макс. диаметрі М 4 М 4 М 4
Салмағы EPTA-Procedure 01:2014 сай кг		0,87	0,87	0,87
	фунт	1,4	1,4	1,4
Қорғаныс түрі IP 20 IP 20 IP 20

Итеріп іске қосу туймесі бар электрлік тік бурауыш С-ЕХАСТ 6 С-ЕХАСТ 6

Өнім нөмірі		0 602 495215	0 602 495216
Номиналды кернеу В 36 36
Номиналды ток А 1,0 1,0
Бос жүріс күйіндегі айналу жилігі мин	-1	1000 500
ISO 5393 бойынша қатты/жүмсақ материалдардағы макс. айналу моменті	Нмдюйм-фунт	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Айналу бағыты		ΩΩ	ΩΩ
Белгілеу шеңбері		қара	қара
Бұрандалардың макс. диаметрі		M 5 M 5
Салмағы ЕРТА-Procedure 01:2014 сай	кгфунт	0,871,4	0,871,4
Қорғаныс түрі		IP 20 IP 20

Интірек қосқышы бар электрлік тік бурауыш C-EXACT 1 C-EXACT 1 C-EXACT 2

Өнім нөмірі		0 602 495202	0 602 495213	0 602 495203
Номиналды кернеу	В 36 36 36
Номиналды ток	А 1,0 1,0 1,0
Бос жүріс күйіндегі айналу жилігі	мин ^-1	1000 500 500
ISO 5393 бойынша қатты/жүмсақ материалдардағы макс. айналу моменті	Нмдюйм-фунт	0,2 – 0,81,8 – 7,1	0,2 – 0,81,8 – 7,1	0,5 – 2,04,4 – 17,7
Айналу бағыты		ΩΩ	ΩΩ	ΩΩ
Белгілеу шеңбері		ақшыл жасыл	ақшыл жасыл	ақ
Бұрандалардың макс. диаметрі		M 2,5	M 2,5 M 4
Салмағы EPTA-Procedure 01:2014 сай кг		0,87	0,87	0,87
	фунт	1,4	1,4	1,4
Қорғаныс түрі IP 20 IP 20 IP 20

Интірек қосқышы бар электрлік тік бурауыш C-EXACT 4 C-EXACT 4 C-EXACT 4

Өнім нөмірі	0 602 495200	0 602 495201	0 602 495212
Номиналды кернеу	В 36 36 36
Номиналды ток	А 1,0 1,0 1,0
Бос жүріс күйіндегі айналу жилігі	мин ^-1	1000	1000 275

Қазақ|149

Иінтірек қосқышы бар электрлік тік бурауыш С-ЕХАСТ 4 С-ЕХАСТ 4 С-ЕХАСТ 4

ISO 5393 бойынша катты/жумсақ материалдардағы макс. айналу моменті	Нм дюйм-фунт	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Айналу бағыты		ΩΩ	ΩΩ	ΩΩ
Белгілеу сақинасы сүр сүр сүр
Бұрандалардың макс. диаметрі М 2,5 М 2,5 М 4
Салмағы EPTA-Procedure 01:2014 құжатына сай кг		0,87	0,87	0,87
	фунт	1,4	1,4	1,4
Қорғаныс дәрежесі IP 20 IP 20 IP 20

Иінтірек қосқышы бар электрлік тік бурауыш С-ЕХАСТ 6 С-ЕХАСТ 6

Өнім нөмірі		0 602 495210	0 602 495211
Номиналды кернеу В 36 36
Номиналды ток А 1,0 1,0
Бос жүріс күйіндегі айналу жилігі мин	-1	1000	500
ISO 5393 бойынша қатты/жүмсақ материалдардағы макс. айналу моменті	Нмдюйм-фунт	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Айналу бағыты		ΩΩ	ΩΩ
Белгілеу шенбері		қара	қара
Бұрандалардың макс. диаметрі		M 5 M 5
Салмағы EPTA-Procedure 01:2014 сай	кгфунт	0,871,4	0,871,4
Қорғаныс түрі		IP 20 IP 20

Шуыл және діріл туралы акпарат

EN 62841-2-2 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген дыбыстық қысым деңгейі әдette 70 дБ(А) құрайды. К дәлсіздігі = 3 дБ. Шуыл деңгейі жұмыс істеу кезінде 80 дБ(А) шамасынан артуы мүмкін.

Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-2 бойынша есептелген:

Буран бекіту: a_h < 2,5 M/c^2, K = 1,5 M/c^2 ,

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды катты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.

Жинау

▶ Кұрылғыны реттеу, керек-жарактарды алмастыру немесе электр құралын ажырату алдында куат көзінен ажыратыңыз. Осы сақтық шарасы электр құралының кенет іске қосылуына жол бермейді.

Пайдалану және сақтау ортасы

Электр күралы тек жабық жұмыс жайларында пайдалануға арналған.

Ақаусыз пайдалану үшін рұқсат етілген қоршаған орта температурасы -5°C және +50°C (23°F және 122°F) аралығында, ал рұқсат етілген салыстырмалы ауа ылғалдығы конденсациясыз 20 және 95% аралығында болуы керек.

150|Қазақ

Электрониканың закымдалуына жол бермеу ушін электрлік тік бурауышты -20°C (-4°F) және 70°C (158°F) аралығындағы температурада сақтау қажет.

Ілгіш аспап

Ілгіштің (8) көмегімен электр құралын ілгіш аспапка бекітуге болады.

▶ Ілгіштің және ілгіш аспап ілрегінің күйін жүйелі түрде тексеріп тұрыңыз.

Куралды алмастыру

Алмалы-салмалы аспапты орнату

Жылдам алмастыру патронын (3) алға қарай тартыңыз. Алмалы-салмалы аспапты (1) құрал бекіткішіне (2) енгізіп, жылдам алмастыру патронын жіберіңіз.

Алмалы-салмалы аспаптарды тек жарамды жалғағыш үштықтармен (1/4 дюймдік алты қырлы) пайдаланыңыз.

Алмалы-салмалы аспапты орнатканда оның аспап патронында нық түрганына көз жеткізіңіз. Алмалы-салмалы аспап аспап патронына мықтап жалғанбаған кезде, ол босап кетіп, оны басқару мүмкін болмайды.

Алмалы-салмалы аспапты шығару

Жылдам алмастыру патронын (3) алға қарай тартыңыз. Алмалы-салмалы аспапты (1) құрал бекіткішінен (2) шығарып, жылдам алмастыру патронын жіберіңіз.

Куатпен жабдыктау көзіне жалғау (А - В суреттерін қараңыз)

Электр құралы желілік құрылғысыз жеткізіледі. Қуатпен жабдықтау кезіне жалғау үшін РУС-ЕХАСТ желілік құрылғысы қажет.

PUC-EXACT желілік кұрылғысын тек арнайы электр кұралдарымен бірге пайдаланыңыз. Басқа электр кұрылғыларын пайдалану PUC-EXACT және осы кұрылғылардың бұзылуынаәкелуі мүмкін.
▶ С-ЕХАСТ электр куралын ешкашан тікелей ток желісіне жалғауға әрекеттенбеніз. Ўзартқыш кабельді пайдаланбаңыз. С-ЕХАСТ электр куралы бузылуы мүмкін.
Тек қана тупнусқа кабельді пайдаланыңыз! Әрбір пайдаланудан бурын құрылғыда, кабельде және ашада закымдардың бар-жоғын тексеріңіз. Кабельді жәндеу емес, бірден алмастыру қажет.
▶ Кызмет көрсету және жәндеу жұмыстарын тек мамандар мен дайындығы бар қызметкерлер орындауы тиіс. Осылайша электр құралының қауіпсіздігі сақталады.

Эрдайым электр куралын желілік курылғыны ток желісіне жалғамас бұрын РУС-ЕХАСТ желілік курылғысына жалғаныз.

Курылғы кабелін (7) PUC-EXACT желілік құрылғысының жалғағыш муфтасына (13) енгізіңіз. Құрылғы кабелінің муфтасындағы ойық (15) жалғағыш муфтадағы тиектерімен үйлесімді екендігіне көз жеткізіңіз. Төлкені (11) сағат тілінің бағытымен жалғағыш муфтаға бурап орнатыңыз.

Интірек қосқышы бар электрлік тік бурауыш үшін жұмыс істегенде PUC-EXACT желілік құрылғысын ток желісіне қоспағанша бурауыштың інтірекке қойылмағанына кез жеткізіңіз. Осылай бурауыштың кездейсоқ іске қосылуының алдын аласыз.

Итеріп іске қосу түймесі бар электрлік тік бурауыш ушін жұмыс істегенде PUC-EXACT желілік құрылғысын ток желісіне қоспай тұрып, бурауышка осьтік қысымның қолданылмағанына көз жеткізіңіз. Осылай бурауыштың қездейсоқ іске қосылуының алдын аласыз. Алдымен желілік кабельдің (19) жалғағыш ашасын (18) PUC-EXACT желілік құрылғысының жалғағыш муфтасына (21) енгізіңіз. Енді желілік ашаны (20) қорғаныс контактісі бар розеткаға енгізу арқылы PUC-EXACT құрылғысын қуатпен жабдықтау көзіне жалғауға болады. Әрдайым алдымен желілік кабельді PUC-EXACT желілік құрылғысына жалғап, содан кейін желілік ашаны (20) розеткаға енгізіңіз, әйтпесе ток соғу қаупі туындайды.

Пайдалану

Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты

корғағыш жабдықтары тиісті жағдайларда қолданып жеке жаракағтануларды кемейтеді.

Айналу бағытын орнату

Оңға айналу: жаға жеткізілген электр күралы бұрандалар мен гайкаларды бұрап кіргізуге орнатылып тұрады (онға айналу). Айналу бағытын ауыстырып-қосқыш (5) басылмаған.
Солға айналу: бұрандалар мен гайкаларды босату үшін айналу бағытын ауыстырып-қосқышты (5) басыңыз. Айналу бағытын ауыстырып-қосқышты басу арқылы оны бұғattaуға болады.
▶ Айналу бағытын ауыстырып-қосқышты (5) электр күралы төктатылып түрғандағана пайдаланыңыз.

PUC-EXACT желілік құрылғысын қосу/өшіру (А суретін қараңыз)

Эрдайым алдымен PUC-EXACT желілік құрылғысын іске қосып, тек содан кейін С-EXACT электр құралын қосыңыз (қараңыз „Қуатпен жабдықтау көзіне жалғау (А - В суреттерін қараңыз)“, Бет 150).

Желілік құрылғыны қосу үшін желілік құрылғыдағы ажыратқышты (14) "1" күйіне итеріңіз.

Жасыл түсті (16) жарық диодты индикаторы жанып, желілік құрылғының жұмыска дайын екендігін көрсетеді. PUC-EXACT-1: (17) жарық диодты индикаторы жанса, бүл ақаулықтың орын алғанын білдіреді.

Желілік құрылғыны өшіру үшін желілік құрылғыдағы ажыратқышты (14) "0" күйіне итеріңіз.

Электр куралын косу/өшіру

Бурауыштарда айналу моментіне тәуелді ажырату тіркесімі бар, ол белгіленген диапазонда реттеледі. Ол орнатылған айналу моментіне жеткеннен кейін іске қосылады.

Иінтірек қосқышы бар электрлік тік бурауыш

Электр куралын косу ушін ажыратқышты (9) тірелгенше басыңыз.

Электр куралы орнатылған айналу моментіне жеткенде автоматты түрде өшеді.

▶ Ажыраткыш (9) мерзімінен бурын босатылса, алдын ала орнатылған айналу моментіне жетпейді.

Итеріп іске қосу түймесі бар электрлік тік бурауыш

Электр құралын қосу үшін алмалы-салмалы аспапты бұрандаға орнатып, бұрауышқа сәл осытік қысым қолданыңыз.

Электр құралы орнатылған айналу моментіне жеткенде автоматты түрде өшеді.

Бурауыш өрте босатылса, мысалы, бурауыштың алмалы-салмалы аспабы бурандадан сырғып кетсе, алдың ала реттелген айналу моментіне қол жеткізілмейді.

Электр құралын қосу кезінде немесе өңға-солға ауыстырып-қосқышты (5) қысқа басу арқылы жарық диодты жұмыс шамын іске қосыңыз. Жарық диоды соңғы бұраудан кейін екі минуттай уакытта өшеді.

Жумыс жарығына тікелей қарамаңыз, ол көзді зақымдауы мүмкін.

▶ Курылғыны реттеу, керек-жарактарды алмастыру немесе электр құралын ажырату алдында құат көзінен ажыратыңыз. Осы сақтық шарасы электр құралының кенет іске қосылуына жол бермейді.

Электр құралын сомын/бурандаға тек өшірілген күйде салыңыз. Айналып жатқан жұмыс құралдары сырғып кетуі мүмкін.

Айналу моментін реттеу (C · D суреттерін қараңыз)

Айналу моменті ажырату тіркесімі серіппелерінің алдын ала керілісіне байланысты болады. Ажырату тіркесімі оң және сол жаққа айналу күйіне орнатылған айналу моментіне жеткеннен кейін ажыратылады.

Жеке айналу моментін орнату үшін тек бірге жеткізілген реттегіш куралды (22) пайдаланыңыз.

• Электр куралындағы ысырманы (10) артка карай толық жылжытыңыз.
  – Реттегіш күралды (22) күрал бекіткішіне (2) енгізіп, баяу бураңыз.
  – Корпус саңылауындағы тіркесімде кіші дөңес жер (реттегіш шайба (23)) көрінгенде, реттегіш күралды (22) осы дөңес жерге енгізіп бураңыз.

Сағат тілінің бағытымен бұрағанда айналу моменті жоғарырақ, ал сағат тілінің бағытына қарсы бұрағанда айналу моменті төменірек болады.

– Реттегіш куралды (22) шығарыңыз. Тіркесімді ластанудан қорғау үшін ысырманы (10) қайтадан алға жылжытыңыз.

Нускау: кажетті реттеу бурандалы қосылымның түріне байланысты болады және практикалық тәжірибе өткізу арқылы анықталуы тиіс. Сынақ бурап бекітуді динамометрлік кілтпен тексеріңіз.

▶ Айналу моментін тек берілген куат диапазонында реттеціз, әйтпесе ажырату тіркесімі жумыс істемейді.

Айналу моментінің реттеуін белгілеу

Жеке орнатылған айналу моменттерін белгілеу үшін белгілеу шенберін (4) басқа түсті белгілеу шенберіне алмастыруға болады.

Белгілеу шенберін (4) жука бурауыш парағымен, қалакшамен немесе ұқсас затпен басып қойыңыз. Электр құралын әрдайым белгілеу шенберімен пайдаланып, корпусының шаң мен ластан қорғалуын қамтамасыз етіңіз.

Бурандалы косылымдардың индикаторы (жасыл/кызыл түсті жарық диоды)

Орнатылған айналу моментіне жеткеннен кейін ажырату тіркесімі босатылады. Жарық диодты индикатор (6) жасыл түспен жанады.

Егер алдын ала орнатылған айналу моментіне жетпесе, жарық диодты индикатор (6) қызыл түспен жанып, дыбыстық сигнал беріледі. Бұрап бекітуді бір рет орындау керек.

Иінтірек қосқышы бар электрлік тік бурауыштардағы қайталанудан қорғаныс

Бурандалы қосылымда ажырату тіркесімі босатылса, көзгалтқыш ешеді. 0,3 секундтық үзілістен кейін ғана қайта іске қосу мүмкін болады. Осылайша қатты бурандалы қосылымдардың қате тартылуына жол бермейсіз.

Итеріп іске қосу түймесі бар электрлік тік бурауыштардағы қайталанудан қорғаныс

Электр құралдарында ешкандай қайталанудан қорғаныс жок болып, автоматты түрде өшіргеннен кейін оларды қайта қосуға болады.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

▶ Тазалау жумыстарын орындамас бурын PUC-EXACT желілік құрылғысын желіден ажыратыңыз. Осылайша ток соғу қаупінің алдын аласыз. Желілік құрылғыны өшіру жеткіліксіз болады.

Егер байланыс сымын алмастыру кажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр кұралдары

152 | Română

бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Беріліс қорабына арналған май (225 мл) Өнім нөмірі 3 605 430 009 Моликот майы SAE 10/SAE 20 мотор майы

– Алғашқы 150 жұмыс сағатынан кейін беріліс қорабын жеңіл еріткішпен тазалаңыз. Еріткіш өндірушісінің пайдалану және кәдеге жарату нұсқауларын орындаңыз. Беріліс қорабын беріліс қорабына арналған Bosch майымен майлаңыз. Алғаш рет тазалаудан бастап тазалау процедурасын әр 300 жұмыс сағатынан кейін қайталаңыз.
– Ажырату тіркесімнің жылжымалы бөліктерін 100 000 бурап бекіту әрекетінен кейін бірнеше тамшы SAE 10/SAE 20 мотор майымен майлаңыз. Сырланатын және айналмалы бөліктерді моликот майымен майлаңыз. Жағдай болғанда тіркесімнің тозған-тозбағанын тексеріп, қайталанушылық пен дәлдікке әсер етілмегеніне кез жеткізіңіз. Содан кейін тіркесімнің айналу моментін қайта орнату қажет.
▶ Қызмет көрсету және жәндеу жұмыстарын тек мамандар мен дайындығы бар қызметкерлер орындауы тиіс. Осылайша электр құралының қауіпсіздігі сақталады.
Экілетті Bosch сервистік орталығы бүл жұмыстарды жылдам және сенімді түрде орындайды.
▶ Майлағыш және тазалағыш заттарды қоршаған орта үшін қауіпсіз жолмен кәдеге жарату қажет. Заңдық нускамаларды орындаңыз.

Керек-жарактар

PUC-EXACT сериясындағы желілік құрылғыларды делдалдан сатып алуға болады.

Толык сапалы керек-жарактар бағдарламасы туралы акпаратты интернеттен www.bosch-pt.com және www.boschproductiontools.com мекенжайы бойынша немесе делдалдан алуға болады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сөндай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті турде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларга кеңес беру және шагымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр күралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару қажет.

Электр куралдарды уй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Română
