KÄYTTÖOHJE CEXACT 2 Professional BOSCH

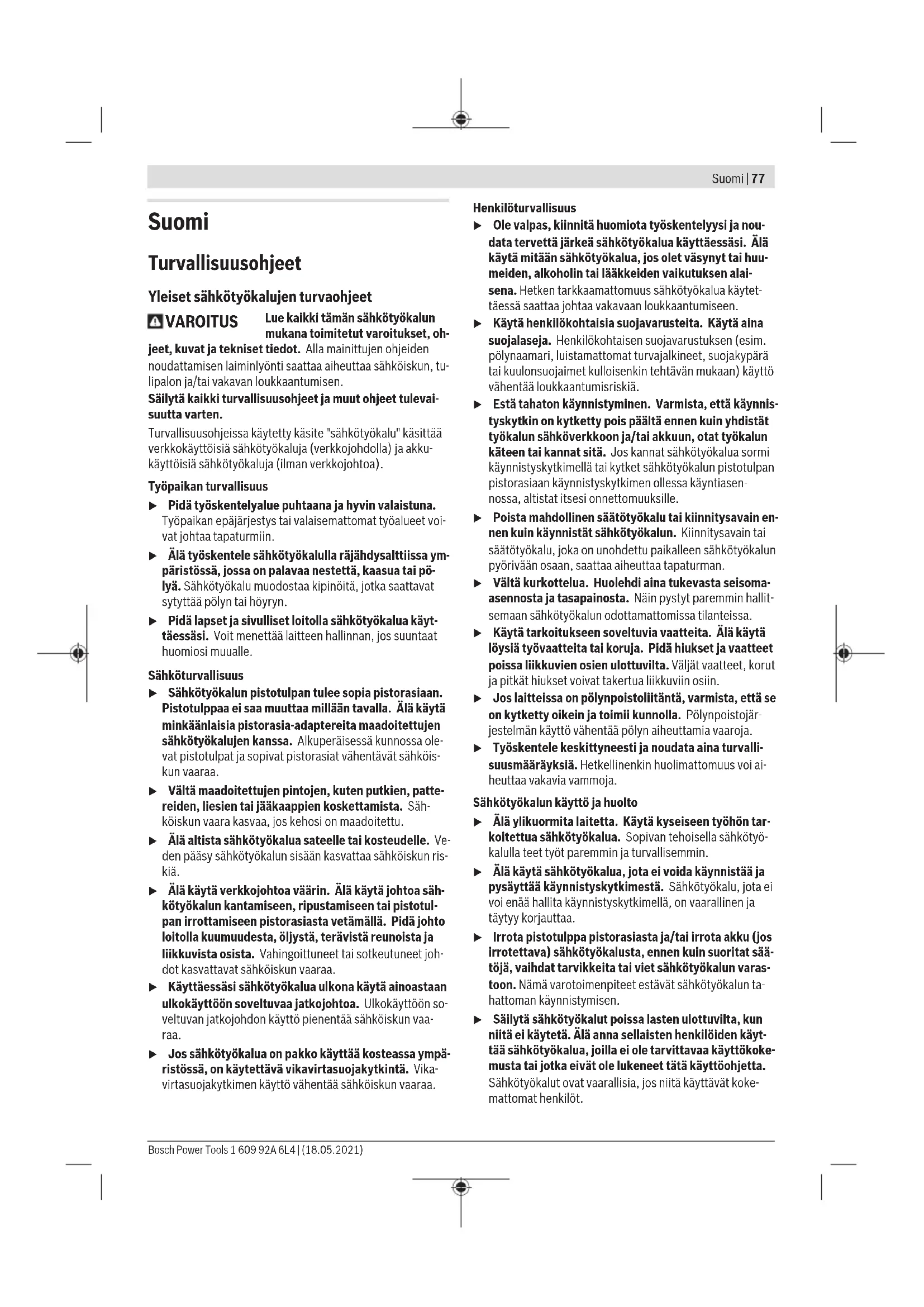

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tuleval-suutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käisittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
  Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
- Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
  Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
  Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.

78|Suomi

Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista.
Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi halita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
▶ Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.

Ruuvinvääntimien turvallisuusohjeet

Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa kiinnike voi koskettaa piilossa olevia sähköjohtoja tai laitteen omaa virtajohtoa. Jos kiinnike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköiskuun.
- Pidä sähkötyökalusta kunnolla kiinni. Ruuvien kiristyksen ja avauksen yhteydessä voi syntyä hetkellisesti suuria reaktiovoimia.
▶ Varmista työkappaleen kiinnitys. Kädellä pidettynä työkappale ei pysy luotettavasti paikallaan. Siksi se kannat-taa kiinnittää ruuvipenkin tai puristimien avulla.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallinnan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalustan pintaan.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu ruuvien ja mutterien kiinnittämiseen ja irrottamiseen sekä niiden kiristämiseen ja löysäämisen ilmoitetun mitoitus- ja tehokkuusalueen puitteissa. Sen saa kytkeä sähköverkkoon vain PUC-EXACT-mallisarjan verkkolaitteen välityksellä.

Sähkötyökalu ei sovellu porakoneeksi. Tapaturma- ja esinevahinkovaaran takia katkaisukytkimellä varustettua sähkötyökalua ei saa missään tapauksessa käyttää poraamiseen.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Käyttötarvike (esim. ruuvauskärki)
(2) Käyttötarvikkeen pidin
(3) Pikaistukka 1/4"
(4) Merkintärengas
(5) Suunnanvaihtokytkin
(6) Ruuviliitoksen LED-merkkivalo
(7) Laitejohto PUC-EXACT-verkkolaitteeseen kytkemi-seen
(8) Ripustin
(9) Käynnistyskytkin
(10) Vääntömomenttiasetuksen luisti
(11) Laitejohdossa oleva liitin
(12) Työvalo
(13) Liitäntähylsy PUC-EXACT-verkkolaitteessa
(14) Käynnistyskytkin verkkolaitteessa
(15) Ura laitejohdon (7) pistokkeessa
(16) Käyttövalmiuden LED-merkkivalo
(17) Häiriön LED-merkkivalo (ylikuorma)
(18) Verkkojohdon liitin
(19) Verkkojohto
(20) Pistotulppa
(21) Verkkojohdon liitäntähylsy
(22) Säätötyökalu
(23) Säätölevy
(24) Kahva (eristetty kahvapinta)

Tekniset tiedot

Työntökäynnistyksellä varustettu sähköruuvinväännin C-EXACT 1 C-EXACT 1 C-EXACT 2

Tuotenumero	0 602 495	0 602 495	0 602 495
	207	218	208

Työntökäynnistyksellä varustettu sähköruuvinväännin C-EXACT 1 C-EXACT 1 C-EXACT 2

Nimellisjännite V 36 36 36
Nimellisvirta A 1,0 1,0 1,0
Tyhjäkäyntikierrosluku min	1	1 000 500 500
Suurin vääntömomentti kovassa/pehmeässä ruuvausalustassa standard ISO 5393 mukaan	Nm in-lbs	0,2-0,81,8-7,1	0,2-0,81,8-7,1	0,5-2,04,4-17,7
Kiertosuunta		ΩΩ	ΩΩ	ΩΩ
Merkintärengas vaaleanvihreä vaaleanvihreä valkoinen
Ruuvin maks. ∅ M 2,5 M 2,5 M 4
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg	Ibs	0,871,4	0,871,4	0,871,4
Suojaus IP 20 IP 20 IP 20

Työntökäynnistyksellä varustettu sähköruuvinväännin C-EXACT 4 C-EXACT 4 C-EXACT 4

Tuotenumero		0 602 495205	0 602 495206	0 602 495217
Nimellisjännite V 36 36 36
Nimellisvirta A 1,0 1,0 1,0
Tyhjäkäyntikierrosluku min	-1	1 000	1 000 275
Suurin vääntömomentti kovassa/pehmeässä ruuvausalustassa stan-dardin ISO 5393 mukaan	Nm in-lbs	0,5-3,54,4-31,0	0,5-3,54,4-31,0	0,5-3,54,4-31,0
Kiertosuunta		ΩΩ	ΩΩ	ΩΩ
Merkintärengas		harmaa	harmaa	harmaa
Ruuvin maks. ∅		M 4 M 4 M 4
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Suojaus IP 20	IP 20	IP 20

Työntökäynnistyksellä varustettu sähkõruuvinväännin		C-EXACT 6	C-EXACT 6
Tuotenumero		0 602 495	0 602 495
		215	216
Nimellisjännite	V 36 36
Nimellisvirta	A 1,0 1,0
Tyhjäkäyntikierrosluku	min^-1	1 000 500
Suurin vääntõmomentti kovassa/pehmeässä ruuvausalustassa standardin ISO 5393 mukaan	Nm in-lbs	1,0–6,08,9–53,1	1,0–6,08,9–53,1
Kiertosuunta		ΩΩ	ΩΩ
Merkintärengas		musta	musta
Ruuvin maks. ∅		M 5 M 5
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg	0,87	0,87
	Ibs	1,4	1,4
Suojaus		IP 20	IP 20

Vipukäynnistyksellä varustettu sähköruuvinväännin	C-EXACT 1 C-EXACT 1 C-EXACT 2
Tuotenumero	0 602 495202	0 602 495213	0 602 495203
Nimellisjännite V 36 36 36
Nimellisvirta A 1,0 1,0 1,0

80|Suomi

Vipukäynnistyksellä varustettu sähköruuvinväännin C-EXACT 1 C-EXACT 1 C-EXACT 2

Tyhjäkäyntikierrosluku min	-1	1 000 500 500
Suurin vääntömomentti kovassa/pehmeässä ruuvausalustassa standardin ISO 5393 mukaan	Nm in-lbs	0,2–0,81,8–7,1	0,2–0,81,8–7,1	0,5–2,04,4–17,7
Kiertosuunta		ΩΩ	ΩΩ	ΩΩ
Merkintärengas vaaleanvihreä vaaleanvihreä valkoinen
Ruuvin maks. ∅ M 2,5 M 2,5 M 4
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Suojaus IP 20 IP 20 IP 20

Vipukäynnistyksellä varustettu sähköruuvinväännin C-EXACT 4 C-EXACT 4 C-EXACT 4

Tuotenumero				0 602 495200	0 602 495201	0 602 495212
Nimellinen jännite V 36 36 36
Nimellinen virta A	1,0	1,0	1,0
Tyhjäkäyntikierrosluku min				1 000	1 000 275
Suurin vääntömomentti kovaan/pehmeään materiaaliin standardin ISO 5393 mukaan				Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Pyörimissuunta
Merkintärengas					harmaa	harmaa
Ruuvin maks. ∅ M 2,5 M 2,5 M 4
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg					0,87	0,87
				Ibs	1,4	1,4
Suojausluokka					IP 20 IP 20 IP 20

Vipukäynnistyksellä varustettu sähköruuvinväännin		C-EXACT 6 C-EXACT 6
Tuotenumero		0 602 495210	0 602 495211
Nimellisjännite	V 36 36
Nimellisvirta	A	1,0	1,0
Tyhjäkäyntikierrosluku	min^-1	1 000 500
Suurin vääntömomentti kovassa/pehmeässä ruuvausalustassa standardin ISO 5393 mukaan	Nm in-lbs	1,0–6,08,9–53,1	1,0–6,08,9–53,1
Kiertosuunta		ΩΩ	ΩΩ
Merkintärengas		musta	musta
Ruuvin maks. ∅		M 5 M 5
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kgIbs	0,871,4	0,871,4
Suojaus		IP 20 IP 20

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin EN 62841-2-2 mukaan.

Sähkötyökalun tyypillinen A-painotettu äänenpainetaso on 70 dB(A). Epävarmuus K = 3 dB. Melutaso voi töiden aikana ylittää 80 dB(A) arvon.

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-2 mukaan:

ruuvaus: a_1<2,5m/s^2,K=1,5m/s^2

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määritte tele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).

Asennus

Irrota sähkötyökalu sähköverkosta, ennen kuin teet työkalun asetuksia, vaihdat käyttötarvikkeita tai asetat työkalun syrjään. Tämä varotoimenpide estää sähkötyökalun tahattoman käynnistymisen.

Käyttö- ja säilytysympäristö

Sähkötyökalu on tarkoitettu ainoastaan sisäkäyttöön.

Työkalun kunnollisen toiminnan varmistamiseksi käyttöympäristön lämpötilan tulee olla -5 - +50 °C (23-122 °F) ja suhteellisen ilmankosteuden 20-95 % (ei kondensoitumista).

Sähköruuvinväännintä kannattaa säilyttää -20-70 °C (-4-158 °F) lämpötilassa, jotta laitteen elektroniikka ei vau- rioidu.

Ripustin

Ripustimen (8) avulla voit kiinnittää sähkötyökalun ripustuskoukkuun.

Tarkasta säännöllisin väliajoin ripustuskahvan ja ripustuskoukun kunto.

Käyttötarvikkeen vaihto

Käyttötarvikkeen asennus

Vedä pikaistukkaa (3) eteenpäin. Asenna käyttötarvike (1) käyttötarvikkeen pitimeen (2) ja vapauta pikaistukka.

Käytä vain sellaisia käyttötarvikkeita, joissa on sopiva kiinnityspää (1/4":n kuusiokanta).

Varmista, että asennat käyttötarvikkeen kunnolla paikalleen käyttötarvikkeen pitimeen. Huonosti pitimeen kiinnitetty käyttötarvike saattaa irrota ja sinkoutua hallitsemattomasti ympäriinsä.

Käyttötarvikkeen irrotus

Vedä pikaistukkaa (3) eteenpäin. Irrota käyttötarvike (1) käyttötarvikkeen pitimestä (2) ja vapauta pikaistukka.

Liitäntä sähköverkkoon (katso kuvat A - B)

Sähkötyökalu toimitetaan ilman verkkolaitetta. Sähköverk- koon kytkemistä varten tarvitaan PUC-EXACT-verkkolaite.

Käytä PUC-EXACT-vekkolaitetta vain sille tarkoitettujen sähkötyökalujen kanssa. Muiden sähkölaitteiden

kanssa käyttäminen voi rikkoa PUC-EXACT-verkkolaitteen ja kyseisen sähkölaitteen.

• Älä missään tapauksessa yritä kytkëä C-EXACT-sähkötyökalua suoraan sähköverkkoon. Älä käytä jatkojohtoa. C-EXACT-sähkötyökalu voi rikkoutua tämän takia.
  Käytä vain alkuperäistä sähköjohtoa! Tarkasta työkalu, sähköjohto ja pistoke mahdollisten vaurioiden varalta ennen jokaista käyttökertaa. Johtoja ei saa korjata, vaan ne on vaihdettava.
  Anna huolto- ja korjaustyöt vain valtuutetun ammattihenkilökunnan tehtäväksi. Näin varmistat, että sähkötyökalu pysyy turvallisena.

Liitä aina ensin sähkötyökalu PUC-EXACT-verkkolaitteeseen, ennen kuin kytket verkkolaitteen sähköverkkoon.

Kytke laitejohto (7) PUC-EXACT-verkkolaitteen liitäntähylsynn (13). Varmista, että laitejohdon pistokkeen ura (15) sopii liitäntähylsyn tappiin. Ruuvaa liitin (11) myötäpäivään kiinni liitäntähylsynn.

Varmista vipukäynnistyksellä varustetussa sähköruuvinvääntimessä, ettei sitä ole asetettu vivun varaan, kun kytket PUC-EXACT-verkkolaitteen sähköverkkoon. Tämä varotoimenpide estää ruuvinväntimen tahattoman käynnistyksen.

Kun käytät työntökäynnistyksellä varustettua sähköruu-vinväännintä, varmista ettet paina ruuvinvännintä akselin suuntaisesti alustaa vasten, kun kytket PUC-EXACT-verkkolaitteen sähköverkkoon. Tämä varotoimenpide estää ruuvinväantimen tahattoman käynnistyksen.

Kytke ensin verkkojohdon (19) liitin (18) PUC-EXACT-verkkolaitteen liitäntähylsyyyn (21). Sen jälkeen voit kytkeä PUC-EXACT-laitteen sähköverkkoon. Työnnä sitä varten pistotulppa (20) maadoitettuun pistorasiaan.

Liitä aina ensin verkkojohto PUC-EXACT-verkkolaitteeseen, ennen kuin kytket pistotulpan (20) pistorasiaan, koska muuten syntyy sähköiskuvaara.

Käyttö

Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luista-mattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan)

käyttö vähentää loukkaantumisriskiä.

Pyörintäsuunnan valinta

Pyörintäsuunta myötäpäivään: sähkötyökalu on säädetty toimitustilassa ruuvien ja mutterien kiinnittämiseen (ruuvaaminen myötäpäivään). Suunnanvaihtokytkin (5) ei ole painettuna.
Pyörintäsuunta vastapäivään: paina suunnanvaihtokytkintä (5), kun haluat irrottaa ruuveja ja muttereita. Voit lukita suunnanvaihtokytkimen painettuun asentoon kiertämällä sitä.
▶ Muuta suunnanvaihtokytkimen (5) asetusta vain, kun sähkötyökalu on pysäytettynä.

82 | Suomi

PUC-EXACT-verkkolaitteen käynnistys/sammutus (katso kuva A)

PUC-EXACT-verkkolaite pitää ottaa ensin käyttöön, ennen kuin C-EXACT-sähkötyökalun voi käynnistää (katso "Liitäntä sähköverkkoon (katso kuvat A - B)", Sivu 81).

Käynnistä verkkolaite painamalla verkkolaitteen käynnistyskytkintä (14) asentoon "1".

Kun vihreä LED-merkkivalo (16) syttyy, verkkolaite on käyttövalmis.

PUC-EXACT-1: jos LED-merkkivalo (17) syttyy, laitteessa on häiriö.

Sammuta verkkolaite painamalla verkkolaitteen käynnistyskytkin (14) asentoon "0".

Sähkötyökalun käynnistys ja pysäytys

Ruuvinvääntimissä on vääntömomentista riippuva katkaisukytkin, jonka voi säätää ilmoitetun alueen rajoissa. Se reagoi, kun valittu vääntömomentti on saavutettu.

Vipukäynnistyksellä varustettu sähköruuvinväännin Käynnistä sähkötyökalu painamalla käynnistyskytkin (9) pohjaan.

Sähkötyökalu sammu automaattisesti, kun valittu vääntömomentti on saavutettu.

▶ Jos vapautat käynnistyskytkimen (9) liian aikaisin, valittua vääntömomenttia ei saavuteta.

Työntökäynnistyksellä varustettu sähköruuvinväännin

Aseta käyttötarvike ruuvin kantaan ja paina sähkötyökalua kevyesti kiinnityssuuntaan, kun haluat käynnistää sähkötyökalun.

Sähkötyökalu sammu automaattisesti, kun valittu vääntömomentti on saavutettu.

Jos ruuvinvääntimen kuormitus lakkaa ennenaikaisesti esimerkiksi käyttötarvikkeen luiskahtaessa irti ruuvinkannasta, valittua vääntömomenttia ei saavuteta.

LED-työvalo syttyy, kun kytket sähkötyökalun päälle tai kun painat lyhyesti suunnanvaihtokytkintä (5). LED-valo sammuu viimeisen ruuvauskerran jälkeen noin kahden minuutin kuluttua.

- Älä katso suoraan työvaloon, koska se voi aiheuttaa häikäistymisen.

Työskentelyohjeita

Irrota sähkötyökalu sähköverkosta, ennen kuin teet työkalun asetuksia, vaihdat käyttötarvikkeita tai asetat työkalun syrjään. Tämä varotoimenpide estää sähkötyökalun tahattoman käynnistymisen.
▶ Aseta sähkötyökalun ruuvauskärki mutteriin/ruuviin vain kun moottori on sammutettu. Pyörivät käyttötar-vikkeet saattavat luiskahtaa irti ruuvista/mutterista.

Vääntömomentin valinta (katso kuvat C - D)

Vääntömomentti riippuu katkaisukytkimen jousijännityksestä. Katkaisukytkin katkaisee voimansiirron valitun vääntömomentin kohdalla kummassakin ruuvaussuunnassa.

Käytä tarvitsemasi vääntömomentin valintaan vain mukana toimitettua säätötyökalua (22).

• Työnnä sähkötyökalun luisti (10) kokonaan taakse.
• Aseta säätötyökalu (22) käyttötarvikkeen pitimeen (2) ja kierrä sitä hitaasti.
• Heti kun kytkimessä näkyy pieni uloskaartuma (säätölevy (23)) rungon aukon kohdalla, työnnä säätötyökalu (22) tähän uloskaartumaan ja kierrä säätötyökalua.

Kierto myötäpäivään = suurempi vääntömomentti; kierto vastapäivään = pienempi vääntömomentti.

- Ota säätötyökalu (22) pois. Työnnä luisti (10) takaisin eteen, jotta se suojaa kytkintä lialta.

Huomautus: tarvittava säätö riippuu ruuviliitoksen tyypistä ja se kannattaa määrittää kokeilemalla. Tarkasta koeliitos momenttiavaimella.

Säädä vääntömomenttia vain ilmoitetuissa rajoissa, koska muuten katkaisukytkin lakkaa toimimasta.

Vääntömomenttiasetuksen merkintä

Omien vääntömomenttivalintojen merkitsemiseksi voit vaihtaa merkintärenkaan (4) tilalle erivärisen merkintärenkaan. Irrota merkintärengas (4) ohuella ruuvitaltalla, lastalla, tms. työkalulla.

Käytä sähkötyökalua aina merkintärenkaan kanssa, jotta runko on varmasti suojattu pölyltä ja lialta.

Ruvviliitoksen merkkivalo (vihreä/punainen LED-valo)

Katkaisukytkin katkaisee voimansiirron, kun valittu vääntömomentti saavutetaan. LED-merkkivalo (6) palaa vihreänä. Jos valittua vääntömomenttia ei ole saavutettu, LED-merkkivalo (6) palaa punaisena ja kuulet merkkiänen. Ruuvaus täytyy tehdä uudelleen.

Vipukäynnistyksellä varustetun sähköruuvinvääntimen toistosuoja

Jos katkaisukytkin on katkaissut voimansiirron ruuvauksen aikana, moottori sammuu. Moottorin voi käynnistää uudelleen vasta 0,3 sekunnin kuluttua. Tällä tavalla estetään kiinnitetyn ruuviliitoksen tahaton lisäkiristys.

Työntökäynnistyksellä varustetun sähköruuvinvääntimen toistosuoja

Sähkötyökaluissa ei ole toistosuojaa ja ne voi käynnistää vä- littömästi uudelleen toiminnan automaattisen katkaisun jäl- keen.

Hoito ja huolto

Huolto ja puhdistus

Irrota PUC-EXACT-verkkolaite sähköverkosta, ennen kuin ryhdyt puhdistustöihin. Näin vältät mahdollisen sähköiskun. Verkkolaitteen sammuttaminen ei ole riittävä toimenpide.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste.

Sähkötyökalun voitelu

Voiteluaine:

Vaihteiston erikoisrasva (225 ml)

Tuotenumero 3 605 430 009

Molykoterasva

Moottoriöljy SAE 10/SAE 20

• Vaihteisto on puhdistettava miedolla liuottimella ensimmäisten 150 käyttötunnin jälkeen. Noudata liuottimen valmistajan antamia käyttö- ja hävitysohjeita. Voitele vaihteisto tämän jälkeen Boschin erikoisrasvalla. Ensipuhdistuksen jälkeen puhdistus on tehtävä uudelleen 300 käyttötunnin välein.
• Voitele katkaisukytkimen liikkuvat osat 100 000 ruuvauksen välein muutamalla öljypisaralla (käytä tähän moottoriöljyä SAE 10/SAE 20). Voitele liukuvat ja pyörivät osat molykoterasvalla. Tarkasta samalla kytkimen kunto (mahdolliset kulumat) ja kokeile, toimiiko kytkin asianmukaisesti ja tarkasti. Lopuksi kytkimen vääntömomentti on säädettävä uudelleen.
  Anna huolto- ja korjaustyöt vain valtuutetun ammattihenkilökunnan tehtäväksi. Näin varmistat, että sähkötyökalu pysyy turvallisena.
  Valtuutettu Bosch-huoltopiste suorittaa huolto- ja korjaus- työt nopeasti ja luotettavasti.
  ▶ Voitelu- ja puhdistusaineet on hävitettävä ympäristöystävällisesti. Huomioi lakimääräykset.

Lisätarvikkeet

PUC-EXACT-mallisarjan verkkolaitteita voi ostaa ammattiliikkeistä.

Lisätietoja kaikista laadukkaista lisätarvikkeistamme saat si-vustoilta www.bosch-pt.com ja

www.boschproductiontools.com sekä ammattiliikkeistä.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU-maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Ελληνικά
