BRUGSANVISNING CEXACT 2 Professional BOSCH

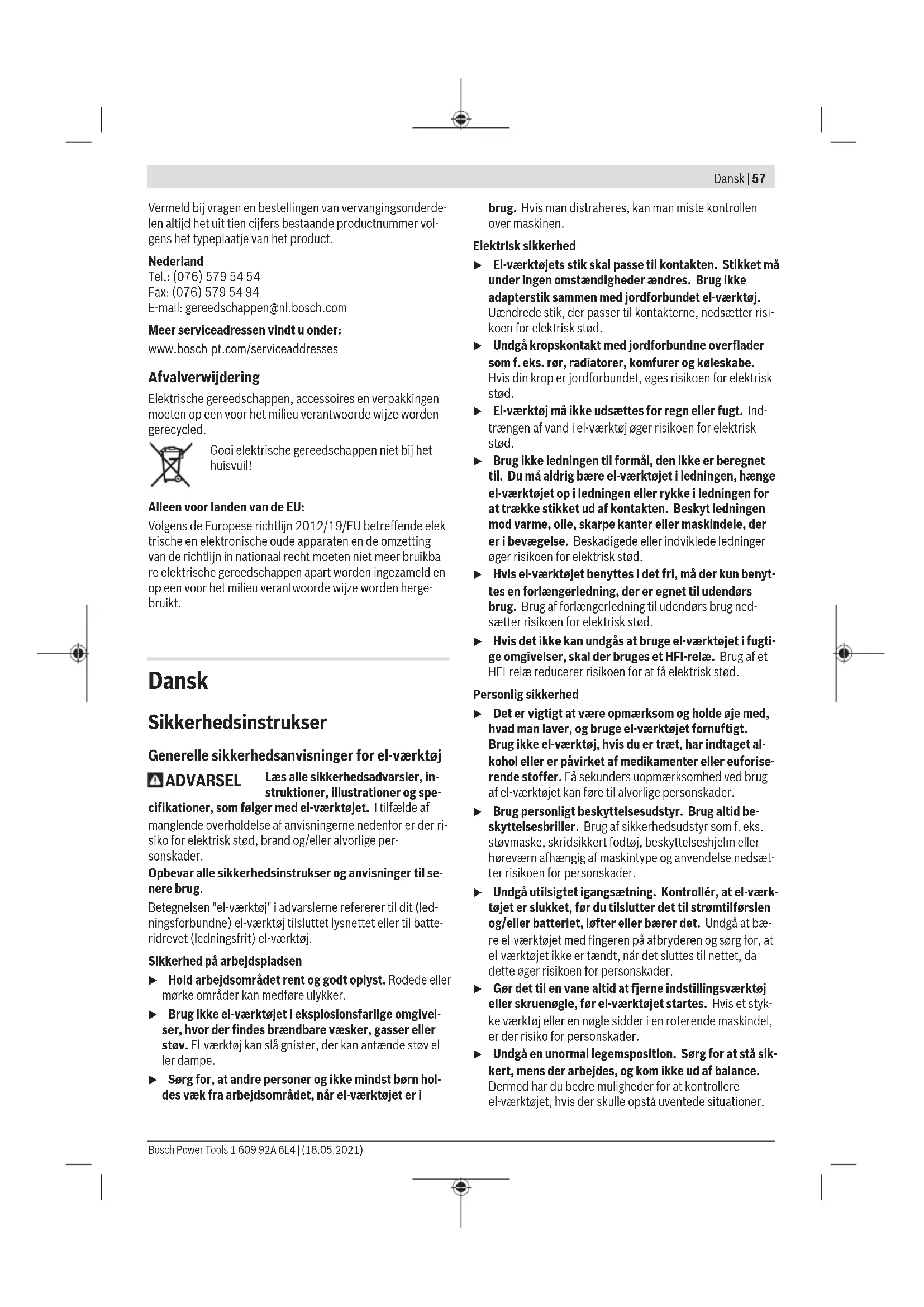

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL

Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-

cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
▶ Sørg for, at andre personer og ikke mindst børn hol- des væk fra arbejdsområdet, når el-værktøjet er i

brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

▶ El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.

Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.

Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, när det sluttes til nettet, da dette øger risikoen for personskader.

Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.

Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.

58 | Dansk

Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

▶ Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
▶ Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

Service

▶ Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele.

Sikkerhedshenvisninger til skruemaskine

Hold fast om el-værktøjets isolerede gribeflader, när du udfører arbejde, hvor befæstelseselementet kan komme i kontakt med skjulte kabler eller værktøjets egen ledning. Hvis befæstelseselementet kommer i kontakt med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.
▶ Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
▶ Vent, til el-værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at iskrue og løsne skruer samt til at spænde og løsne møtrikker i det angivne mål- og ydelsesområde. Det må kun forbindes med strømforsyningen via en netdel fra serien PUC-EXACT.

El-værktøjet er ikke egnet som boremaskine; for at undgå person- og tingsskader bør du aldrig anvende et el-værktøj med frakoblingsautomatik til boring.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

(1) Indsatsværktøj (f. eks. skruebit)
(2) Værktøjsholder
(3) Hurtigskiftepatron 1/4"
(4) Markeringsring
(5) Retningsomskifter
(6) LED-visning forskruninger
(7) Kabel for tilslutning til netdel PUC-EXACT
(8) Ophængsbøjle
(9) Tænd/sluk-kontakt
(10) Skyder til forvalg af drejningsmoment

Dansk | 59

(11) Kappe på kabel
(12) Arbejdslys
(13) Tilslutningsbøsning på netdel PUC-EXACT
(14) Tænd-/sluk-kontakt på netdel
(15) Not i kablets kobling (7)
(16) LED-indikator driftsklar
(17) LED-indikator fejl (overbelastning)

(18) Netkablets tilslutningsstik
(19) Netkabel
(20) Elstik
(21) Tilslutningsbøsning til netkabel
(22) Indstillingsværktøj
(23) Indstillingsskive
(24) Håndgreb (isoleret grebsflade)

Tekniske data

Elektriske ligeskruetrækkere med skubbestart C-EXACT 1 C-EXACT 1 C-EXACT 2
Varenummer		0 602 495	0 602 495	0 602 495
		207	218	208
Nominel spænding V 36 36 36
Nominel strøm A 1,0 1,0 1,0
Omdrejningstal, ubelastet o/min 1000 500 500
Maks. drejningsmoment, hård/blød skrueopgave iht. ISO 5393 Nm	in-lbs	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
		1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Rotationsretning		ΩΩ	ΩΩ	ΩΩ
Markeringsring lysegrøn lysegrøn hvid
Maks. skrue-∅ M 2,5 M 2,5 M 4
Vægt svarer til EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Kapslingsklasse		IP 20	IP 20	IP 20

Elektriske ligeskruetrækkere med skubbestart C-EXACT 4 C-EXACT 4 C-EXACT 4
Varenummer		0 602 495	0 602 495	0 602 495
		205	206	217
Nominel spænding V 36 36 36
Nominel strøm A 1,0 1,0 1,0
Omdrejningstal, ubelastet o/min 1000 1000 275
Maks. drejningsmoment, hård/blød skrueopgave iht. ISO 5393 Nm	in-lbs	0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
		4,4 – 31,0	4,4 – 31,0	4,4 – 31,0
Rotationsretning		ΩΩ	ΩΩ	ΩΩ
Markeringsring		grå	grå	grå
Maks. skrue-∅		M 4 M 4 M 4
Vægt svarer til EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Kapslingsklasse		IP 20	IP 20	IP 20

Elektriske ligeskruetrækkere med skubbestart		C-EXACT 6 C-EXACT 6
Varenummer		0 602 495215	0 602 495216
Nominel spænding	V 36 36
Nominel strøm	A 1,0 1,0
Omdrejningstal, ubelastet o/min 1000 500
Maks. drejningsmoment, hård/blød skrueopgave iht. ISO 5393	Nm in-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Rotationsretning		ΩΩ	ΩΩ

60 | Dansk

Elektriske ligeskruetrækkere med skubbestart C-EXACT 6 C-EXACT 6

Markeringsring sort sort
Maks. skrue-∅ M 5 M 5
Vægt svarer til EPTA-Procedure 01:2014 kg		0,87	0,87
	Ibs	1,4	1,4
Kapslingsklasse IP 20 IP 20

Elektriske ligeskruetrækkere med løftestart C-EXACT 1 C-EXACT 1 C-EXACT 2

Varenummer			0 602 495202	0 602 495213	0 602 495203
Nominel spænding V 36 36 36
Nominel strøm A 1,0 1,0 1,0
Omdrejningstal, ubelastet o/min 1000	500	500
Maks. drejningsmoment, hård/blød skrueopgave iht. ISO 5393		Nmin-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Rotationsretning			ΩΩ	ΩΩ	ΩΩ
Markeringsring			lysegrøn	lysegrøn	hvid
Maks. skrue-∅			M 2,5	M 2,5 M 4
Vægt svarer til EPTA-Procedure 01:2014		kgIbs	0,871,4	0,871,4	0,871,4
Kapslingsklasse			IP 20 IP 20 IP 20

Elektriske ligeskruemaskiner med løftestart C-EXACT 4 C-EXACT 4 C-EXACT 4

Varenummer		0 602 495200	0 602 495201	0 602 495212
Nominel spænding V 36 36 36
Nominel strøm A 1,0 1,0 1,0
Omdrejningstal, ubelastet	min^-1	1000	1000	275
Maks. drejningsmoment, hård/blød skrueopgave iht. ISO 5393	Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Omløbsretning		ΩΩ	ΩΩ	ΩΩ
Markeringsring		grå	grå	grå
Maks. skrue-∅		M 2,5	M 2,5 M 4
Vægt iht. EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4	0,871,4
Kapslingsklasse		IP 20 IP 20 IP 20

Elektriske ligeskruetrækkere med løftestart

Varenummer		0 602 495210	0 602 495211
Nominel spænding	V 36 36
Nominel strøm	A 1,0 1,0
Omdrejningstal, ubelastet o/min 1000 500
Maks. drejningsmoment, hård/blød skrueopgave iht. ISO 5393	Nmin-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Rotationsretning		ΩΩ	ΩΩ
Markeringsring sort sort
Maks. skrue-∅ M 5 M 5

Elektriske ligeskruetrækkere med løftestart C-EXACT 6 C-EXACT 6

Vægt svarer til EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87
		1,4	1,4
Kapslingsklasse IP 20 IP 20

Støj-/vibrationsinformation

Støjemissionsværdier fundet iht. EN 62841-2-2.

El-værktøjets A-vægtede lydtryksniveau er typisk 70 dB(A). Usikkerhed K = 3 dB. Støjniveauet ved arbejde kan overskride 80 dB(A).

Brug høreværn!

Vibrationer samlet værdi a _h (vektorsum af tre retninger) og usikkerhed K fastlagt iht. EN 62841-2-2:

Skruning: a_h < 2,5 m/s^2 , K = 1,5 m/ s^2 ,

Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.

Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Montering

Afbryd energiforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele skiftes eller før el-værktøjet lægges til side. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af el-værktøjet.

El-værktøjet må udelukkende bruges på et lukket anvendelsessted.

Til en fejlfr brug af apparatet skal den tilladte omgivelses-temperatur ligge mellem -5^ og +50^ (23°F og 122°F), ved en tilladt relativ luftfugtighed mellem 20 og 95% fri for tildugning.

Den elektriske ligeskruetrækker bør opbevares ved en temperatur mellem -20^ (-4^) og 70^ (158°F) for at undgå skader på de elektroniske dele.

Ophængningsanordning

Med ophængningsbøjlen (8) kan du fastgøre el-værktøjet på en ophængningsanordning.

- Kontrollér regelmæssigt, at ophængningsbøjlen og krogene i ophængningsanordningen er i en forsvarlig tilstand.

Værktøjsskift

Isætning af indsatsværktøj

Træk hurtigskiftepatronen (3) frem. Sæt indsatsværktøjet (1) ind i værktøjsholderen (2), og slip hurtigskiftepatronen igen.

Brug kun indsatsværktøjer med passende indstiksende (1/4"-sekskant).

Sørg ved isætning af et indsatsværktøj for, at det sidder fast på værktøjsholderen. Hvis indsatsværktøjet ikke er fast forbundet med værktøjsholderen, kan det løsne sig igen og ikke længere kontrolleres.

Udtagning af indsatsværktøj

Træk hurtigskiftepatronen (3) frem. Tag indsatsvæktøjet (1) ud af værktøjsholderen (2), og slip hurtigskiftepatronen igen.

Tilslutning til energiforsyning (se billeder A - B)

El-værktøjet leveres uden netdel. Netdelen PUC-EXACT bruges til at forbinde el-værktøjet med energiforsyningen.

Brug udelukkende netdelen PUC-EXACT med det dertil beregnede el-værktøj. Brug af andre elektriske maskiner kan ødelægge PUC-EXACT og disse maskiner.
Forsøg aldrig at tilslutte el-værktøjet C-EXACT direkte til strømnettet. Brug ikke forlængerledning. Dette kan ødelægge el-værktøjet C-EXACT.
Brug udelukkende originale ledninger! Kontrollér altid maskine, kabler og stik for evt. skader før brug. Kab- lerne må ikke repareres, men skal skiftes.
▶ Lad kun kvalificeret fagpersonale udføre vedligeholdelses- og reparationsarbejde. Dermed sikres størst mulig sikkerhed i forbindelse med el-værktøjet.

Forbind altid først el-værktøjet med netdelen PUC-EXACT, før netdelen forbindes med strømnettet.

Sæt kablet (7) ind i tilslutningsbøsningen (13) på netdelen PUC-EXACT. Sørg for, at noten (15) i kablets kobling passer ind i tappen i tilslutningsbøsningen. Skru kappen (11) fast på tilslutningsbøsningen med uret.

Vær ved elektriske ligeskruetrækkere med løftestart opmærksom på, at du ikke kommer til at lægge skruetrækkeren på armen, før netdelen PUC-EXACT tilsluttes til strømnettet. Således forhindres en utilsigtet ibrugtagning af skruetrækkeren.

62 | Dansk

Vær ved elektriske ligeskruetrækkere med skubbestart opmærksom på, at skruetrækkeren ikke udsættes for noget aksialt tryk, når netdelen PUC-EXACT tilsluttes til strømnettet. Således forhindres en utilsigtet ibrugtagning af skruetrækkeren.

Sæt først tilslutningsstikket (18) på netkablet (19) ind i tilslutningsbøsningen (21) på netdelen PUC-EXACT. Nu kan PUC-EXACT forbindes med energiforsyningen ved at sætte stikket (20) i en stikdåse med beskyttelseskontakt.

Forbind altid først netkablet med netdelen PUC-EXACT, før netstikket (20) sættes i stikdåsen, ellers er der fare for elektrisk stød.

Brug

Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsæt-

ter risikoen for personskader.

Indstil drejeretning

Højreløb: Ved leveringen er el-værktøjet indstillet til at idreje skruer og møtrikker (højreløb). Retningsomskifteren (5) er ikke trykket ned.

Aktivér kun drejeretningsomskifteren (5), när elværktøjet står stille.

Tænd/sluk af netdelen PUC-EXACT (se billede A)

Du skal først tage netdelen PUC-EXACT i drift, før du kan tænde el-værktøjet C-EXACT (se "Tilslutning til energiforsyning (se billeder A - B)", Side 61).

For at tænde netdelen skal du skubbe tænd/sluk-kontakten (14) på netdelen i position "1".

Den grønne LED-visning (16) viser, at netdelen er klar til brug.

PUC-EXACT-1: Lyser LED-visningen (17), foreligger der en fejl.

For at slukke netdelen skal du trykke tænd-/sluk-kontakten på netdelen (14) i position "0".

Tænd og sluk for elektroværktøjet

Skruemaskinerne har en momentafhængig frakoblingsanordning, som kan indstilles i det angivne område. Den aktiveres, når det indstillede drejningsmoment er nået.

Elektriske ligeskruetrækkere med løftestart

For at tænde el-værktøjet skal du trykke tænd/sluk-kontakten (9) indtil anslaget.

El-værktøjet slukkes automatisk, så snart det indstillede drejningsmoment er nået.

Hvis tænd/sluk-kontakten (9) slippes for tidligt, nås det forindstillede drejningsmoment ikke.

Elektriske ligeskruetrækkere med skubbestart

El-værktøjet tændes ved at placere indsatsværktøjet på skruen og udsætte skruemaskinen for et let aksialt tryk.

El-værktøjet slukkes automatisk, så snart det indstillede drejningsmoment er nået.

▶ Aflastes skruemaskinen noget tidligere (f.eks. hvis skruemaskinens indsatsværktøj smutter), nås det indstillede drejningsmoment ikke.

Når el-værktøjet tændes eller der trykkes kort på højre-venstre-skiftet (5), aktiverer du et LED-arbejdslys. LED-lampen slukker ca. to minutter efter den sidste skrueforbindelse.

Se ikke direkte ind i arbejdslyset, det kan blænde dig.

Arbejdsvejledning

Afbryd energiforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele skiftes eller før el-værktøjet lægges til side. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af el-værktøjet.

▶ Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride.

Indstilling af drejningsmoment (se billeder C - D)

Drejningsmomentet afhænger af frakoblingsanordningens fjederforspænding. Frakoblingsanordningen udløses både ved højre- og venstreløb, når det indstillede drejningsmoment er nået.

Brug kun det medfølgende indstillingsværktøj (22) til at indstille det individuelle drejningsmoment.

- Skub skyderen (10) på el-værktøjet helt tilbage.

- Stik indstillingsværktøjet (22) ind i værktøjsholderen (2), og drej det langsomt.

- Så snart der i husets åbning kan ses en lille udbøjning (indstillingsskive (23)) i koblingen, skal du stikke indstillingsværktøjet (22) ind i denne udbøjning og dreje det.

Drejning med uret medfører et højere drejningsmoment, og drejning mod uret medfører et lavere drejningsmoment.

- Tag indstillingsværktøjet (22) ud. Skub skyderen (10) fremad igen for at beskytte koblingen mod tilsmudsning.

Bemærk: Den nødvendige indstilling afhænger af skrueforbindelsens type og kan bedst bestemmes i et praktisk forsøg. Kontrollér en prøveskrueforbindelse med en momentnøgle.

- Indstil kun drejningsmomentet i det angivne ydelsesområde, da frakoblingsanordningen ellers ikke længere aktiveres.

Marker indstilling af drejningsmoment

Til markering af individuelt indstillede drejningsmomenter kan du udskifte markeringsringen (4) med en markeringsring i en anden farve.

Tryk markeringsringen (4) af med en tynd skruetrækkerklinge, en spartel eller lignende.

Benyt altid el-værktøjet med en markeringsring for at sikre, at huset er beskyttet mod støv og snavs.

Visning af forskruninger (grøn/rød lysdiode)

Når det forindstillede drejningsmoment er nået, udløses frakoblingsanordningen. LED-visningen (6) lyser grønt.

Hvis det forindstillede drejningsmoment ikke er nået, begynder LED-visningen (6) at lyse rødt, og der høres et akustisk signal. Forskrunigen skal udføres en gang til.

Gentagelsesbeskyttelse på elektriske ligeskruetrækkere med løftestart

Når frakoblingsanordningen udløses ved en forskruning, ud- kobles motoren. En genindkobling er først mulig efter 0,3 se- kunders pause. Derved undgår du en utilsigtet efterspæn- ding af forskruninger, der allerede er tilspændt.

Gentagelsesbeskyttelse på elektriske ligeskruetrækkere med skubbestart

El-værktøjet har ingen gentagelsesbeskyttelse og kan tændes igen umiddelbart efter en automatisk slukning.

Afbryd netdelen PUC-EXACT fra nettet, før du udfører rengøringsarbejde. Derved eliminerer du risikoen for elektrisk stød. Det er ikke nok at slukke for netdelen.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Smøring af el-værktøj

Smøremiddel:

Speciel gearfedt (225 ml)

Varenummer 3 605 430 009

Molykotefedt

Motorolie SAE 10/SAE 20

- Rengør gearet med et mildt opløsningsmiddel efter de første 150 driftstimer. Følg opløsningsmiddelproducentens anvisninger vedrørende brug og bortskaffelse. Smør derefter gearet med "Bosch-Spezial-Getriebefett" (gearfedt). Gentag rengøringen for hver 300 driftstimer efter den første rengøring.

- Smør frakoblingsanordningens bevægelige dele med nogle dråber motorolie SAE 10/SAE 20 efter 100000 forskruninger. Smør de glidende og rullende dele med molykotefedt. Kontrollér ved samme lejlighed koblingen for slitage for at sikre, at repeterbarheden og nøjagtigheden ikke påvirkes. Derefter skal koblingens drejningsmoment indstilles på ny.

▶ Lad kun kvalificeret fagpersonale udføre vedligeholdelses- og reparationsarbejde. Dermed sikres størst mulig sikkerhed i forbindelse med el-værktøjet.

Dette arbejde gennemføres hurtigt og pålideligt af en autoriseret Bosch-kundeservice.

Bortskaf smøre- og rengøringsmidlerne på en miljø-mæssigt forsvarlig måde. Vær opmærksom på lovens bestemmelser.

Tilbehør

Netdele fra serien PUC-EXACT kan købes hos din forhandler. Du kan finde information om hele kvalitetstilbehørsprogrammet på internettet under www.bosch-pt.com og www.boschproductiontools.com eller hos din forhandler.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

Les sikkerhetsanvisningene og instruksene.

I forbindelse med elektriske rettskruer med håndtakstart må du passe på at du ikke leger skrutrekkeren på håndtaket før du kobler nettadapteren PUC-EXACT til strømnettet. Slik forhindrer du en ufrivillig innkopling av skrutrekkeren.

Utkoblingsclutchen utløses när det forhåndsinnstilte dreiemomentet er nädd. LED-indikatoren (6) lyser grønt.

Hvis det forhåndsinnstilte dreiemomentet ikke er nådd, lyser LED-indikatoren (6) rødt, og det utløses en varsellyd. Skruingen må gjentas.

Elektroverktøy må ikke kastes i vanlig søppel!

Bare for land i EU:
