NÁVOD K OBSLUZE CEXACT 2 Professional BOSCH

cs Původní návod k použivání

sk Pávodný návod na použitie

Čeština.... Stránka 106

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Pří rozptylení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.

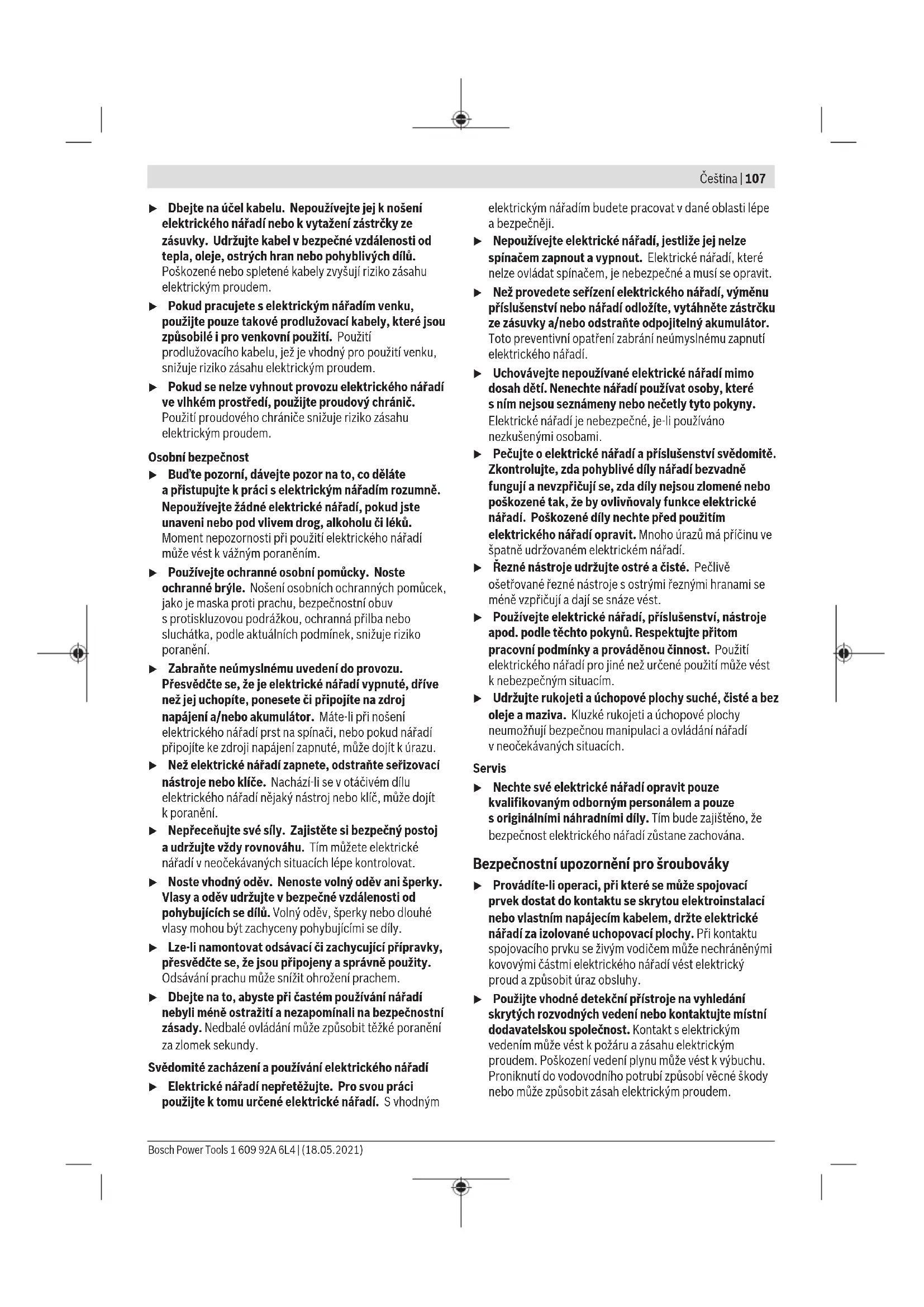

▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.

Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

▶ Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným

elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.

▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
▶ Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpříčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.

Bezpečnostní upozornění pro šroubováky

▶ Provádíte-li operaci, při které se může spojovací prvek dostat do kontaktu se skrytou elektroinstalací nebo vlastním napájecím kabelem, držte elektrické nářadí za izolované uchopovací plochy. Při kontaktu spojovacího prvku se živým vodičem může nechráněnými kovovými částmi elektrického nářadí vést elektrický proud a způsobit úraz obsluhy.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem.

108 | Čeština

Elektronářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektronářadí je určené k zašroubování a povolování šroubů a dále k utahování a povolování matic v udaném rozsahu rozměrů a výkonu. K napájení se smí připojovat výhradně pomocí síťového zdroje řady PUC-EXACT.

Elektronářadí není vhodné jako vrtačka; abyste zabránili škodám na zdraví a věcným škodám, neměli byste nikdy elektronářadí s rozpojovací spojkou používat k vrtání.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.

(1) Nástroj (např. šroubovací bit)
(2) Upínání nástroje
(3) Rychlovýměnné sklíčidlo
(4) Označovací kroužek
(5) Přepínač směru otáčení
(6) LED ukazatel zašroubování
(7) Kabel nářadí pro připojení k síťovému zdroji PUC-EXACT
(8) Závěsný třmen
(9) Vypínač
(10) Posuvné tlačitko pro předvolbu krouticího momentu
(11) Objímka na kabelu nářadí
(12) Pracovní světlo
(13) Připojovací zdířka na síťovém zdroji PUC-EXACT
(14) Vypínač na síťovém zdroji
(15) Drážka v zástrčce kabelu nářadí (7)
(16) LED ukazatel připravenosti k provozu
(17) LED ukazatel poruchy (přetížení)
(18) Připojovací zástrčka sítového kabelu
(19) Sítový kabel
(20) Sítová zástrčka
(21) Připojovací zdířka pro síťový kabel
(22) Nastavovací nástroj
(23) Nastavovací kotouč
(24) Rukojeť (izolovaná plocha rukojeti)

Technické údaje

Elektrický přímý šroubovák se spuštěním přítlakem C-EXACT 1 C-EXACT 1 C-EXACT 2
Číslo zboží		0 602 495	0 602 495	0 602 495
		207	218	208
Jmenovité napětí V 36 36 36
Jmenovitý proud A 1,0 1,0 1,0
Otáčky naprázdno min	-1	1 000 500 500
Max. kroutící moment tuhý/měkký šroubový spoj podle ISO 5393 Nm		0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Směr otáčení		ΩΩ	ΩΩ	ΩΩ
Označovací kroužek světle zelený světle zelený bílý
Max. ∅ šroubů M 2,5 M 2,5 M 4
Hmotnost podle EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stupeň krytí		IP 20	IP 20	IP 20

Elektrický prímý šroubovák se spuštěním prítlakem C-EXACT 4 C-EXACT 4 C-EXACT 4
Číslo zboží	0 602 495	0 602 495	0 602 495
	205	206	217
Jmenovité napětí V 36 36 36
Jmenovitý proud A 1,0 1,0 1,0

Čeština | 109

Elektrický přímý šroubovák se spuštěním přítlakem C-EXACT 4 C-EXACT 4 C-EXACT 4

Otáčky naprázdno min	1 000 1 000 275
Max. krouticí moment tuhý/měkký šroubový spoj podle ISO 5393 Nm	in-lbs	0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0
Směr otáčení		ΩΩ	ΩΩ
Označovací kroužek šedý šedý šedý
Max. ∅ šroubů M 4 M 4 M 4
Hmotnost podle EPTA-Procedure 01:2014 kg		0,87	0,87
	Ibs	1,4	1,4
Stupeň krytí IP 20 IP 20 IP 20

Elektrický přímý šroubovák se spuštěním přítlakem C-EXACT 6 C-EXACT 6

Číslo zboží		0 602 495215	0 602 495216
Jmenovité napětí V 36 36
Jmenovitý proud	A	1,0	1,0
Otáčky naprázdno	min^-1	1 000 500
Max. krouticí moment tuhý/měkký šroubový spoj podle ISO 5393	Nm	1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Směr otáčení		ΩΩ	ΩΩ
Označovací kroužek		černý	černý
Max. ∅ šroubů		M 5 M 5
Hmotnost podle EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Stupeň krytí		IP 20 IP 20

Elektrický přímý šroubovák se spuštěním páčkou
C-EXACT 1 C-EXACT 1 C-EXACT 2

Číslo zboží		0 602 495202	0 602 495213	0 602 495203
Jmenovité napětí	V 36 36 36
Jmenovitý proud	A	1,0	1,0	1,0
Otáčky naprázdno min	-1	1 000 500 500
Max. krouticí moment tuhý/měkký šroubový spoj podle ISO 5393 Nm	in-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Směr otáčení		ΩΩ	ΩΩ	ΩΩ
Označovací kroužek		světle zelený	světle zelený	bílý
Max. ∅ šroubů		M 2,5	M 2,5 M 4
Hmotnost podle EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stupeň krytí IP 20 IP 20 IP 20

Elektrický přímý šroubovák se spuštěním páčkou
C-EXACT 4 C-EXACT 4 C-EXACT 4

Číslo zboží		0 602 495200	0 602 495201	0 602 495212
Jmenovité napětí	V 36 36 36
Jmenovitý proud	A	1,0	1,0	1,0
Otáčky naprázdno	ot/min 1 000 1 000 275
Max. kroutící moment tuhý/měkký šroubový spoj podle ISO 5393 Nm		0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0	4,4 – 31,0

110 | Čeština

Elektrický prímý šroubovák se spuštěním páčkou C-EXACT 4 C-EXACT 4 C-EXACT 4

Směr otáčení		ΩΩ	ΩΩ	ΩΩ
Označovací kroužek šedý šedý šedý
Max. ∅ šroubů M 2,5 M 2,5 M 4
Hmotnost podle EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stupeň krytí IP 20 IP 20 IP 20

Elektrický přímý šroubovák se spuštěním páčkou C-EXACT 6 C-EXACT 6

Číslo zboží		0 602 495210	0 602 495211
Jmenovité napětí V 36 36
Jmenovitý proud A 1,0 1,0
Otáčky naprázdno min	-1	1 000	500
Max. krouticí moment tuhý/měkký šroubový spoj podle ISO 5393	Nm	1,0 - 6,0	1,0 - 6,0
	in-lbs	8,9 - 53,1	8,9 - 53,1
Směr otáčení		ΩΩ	ΩΩ
Označovací kroužek		černý	černý
Max. ∅ šroubů		M 5 M 5
Hmotnost podle EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Stupeň krytí		IP 20 IP 20

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 62841-2-2.

Hladina akustického tlaku při použití váhového filtru A činí u tohoto elektronářadí typicky 70 dB(A). Nejistota K = 3 dB. Hluk při práci může překročit 80 dB(A).

Noste chrániče sluchu!

Celkové hodnoty vibrací a, (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-2:

šroubování: a_n < 2,5 ~m / s^2, K = 1,5 ~m / s^2 ,

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo

s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Montáž

▶ Před nastavováním nářadí, výměnou příslušenství nebo odložením elektronářadí přerušte přívod proudu. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí.

Provozní a skladovací prostředí

Elektronářadí je vhodné výhradně pro provoz v uzavřených prostorech.

Pro bezchybný provoz by měla být přípustná teplota prostředí od -5 °C do +50 °C (od 23 °F do 122 °F), při přípustné relativní vlhkosti vzduchu od 20 do 95 % bez rosení.

Elektrický přímý šroubovák by se měl skladovat při teplotě od -20 °C (-4 °F) do 70 °C (158 °F), aby se zabránilo poškození elektroniky.

Závěsné zařízení

Pomocí závěsného třmenu (8) můžete elektronářadí upevnit na závěsné zařízení.

Pravidelně kontrolujte stav závěsného třmenu a háku v závěsném zařízení.

Výměna nástroje

Nasazení nástroje

Vytáhněte rychlovýměnné sklíčidlo (3) dopředu. Zasuňte nástroj (1) do upínání nástroje (2) a rychloupínací sklíčidlo opět uvolněte.

Používejte pouze nástroje s vhodným nástrčným koncem (1/4" šestihran).

Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený s upínáním nástroje, může se opět uvolnit a není už pod kontrolou.

Vyjmutí nástroje

Vytáhněte rychlovýměnné sklíčidlo (3) dopředu. Vyjměte nástroj (1) z upínání nástroje (2) a rychloupínací sklíčidlo opět uvolněte.

Připojení k napájení (viz obrázky A - B)

Elektronářadí se dodává bez síťového zdroje. Pro připojení k napájení je zapotřebí síťový zdroj PUC-EXACT.

Síťový zdroj PUC-EXACT používejte výhradně pro elektronářadí, pro které je určený. Při provozu jiného elektrického nářadí může dojít ke zničení síťového zdroje PUC-EXACT a tohoto nářadí.
Nikdy se nesnažte zapojit elektronářadí C-EXACT přímo do elektrické sítě. Nepoužívejte prodlužovací kabel. Elektronářadí C-EXACT se tím může zničit.
▶ Používejte výhradně originální kabely! Před každým použitím zkontrolujte nářadí, kabel a zástrčku, zda nejsou poškozené. Kabely se nesmějí opravovat, nýbrž se musejí vyměnit.
▶ Údržbou a opravami pověřujte pouze kvalifikované odborné pracovníky. Tím bude zajištěno, že zůstane zachovaná bezpečnost elektronářadí.

Vždy nejprve spojte elektronářadí se síťovým zdrojem PUC- EXACT, než zapojíte síťový zdroj do elektrické sítě.

Zapojte kabel nářadí (7) do připojovací zdířky (13) síťového zdroje PUC-EXACT. Dbejte na to, aby drážka (15) v zástrčce kabelu nářadí zapadla do výstupku v připojovací zdířce. Zašroubujte objímku (11) po směru hodinových ručiček na připojovací zdířku.

U elektrických přímých šroubováků se spuštěním páčkou dbejte na to, abyste šroubovák nepoložili na páčku, než zapojíte síťový zdroj PUC-EXACT do elektrické sítě.

Zabráníte tak neúmyslnému uvedení šroubováku do provozu.

U elektrických přímých šroubováků se spuštěním přítlakem dbejte na to, abyste na šroubovák nevyvíjeli axiální tlak, když zapojujete síťový zdroj PUC-EXACT do elektrické sítě. Zabráníte tak neúmyslnému uvedení šroubováku do provozu.

Nejprve zapojte připojovací zástrčku (18) sítového kabelu (19) do připojovací zdířky (21) sítového zdroje PUC-EXACT.

Nyní můžete PUC-EXACT připojit k napájení tím, že zapojíte sítovou zástrčku (20) do zásuvky s ochranným kontaktem.

Vždy spojte nejprve síťový kabel se síťovým zdrojem PUC- EXACT, než zapojíte síťovou zástrčku (20) do zásuvky, jinak hrozí nebezpečí zásahu elektrickým proudem.

Provoz

Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka,

podle aktuálních podmínek, snižuje riziko poranění.

Nastavení směru otáčení

Chod vpravo: Při dodání je elektronářadí nastavené na zašroubování šroubů a matic (chod vpravo). Přepínač směru otáčení (5) není stisknutý.
Chod vlevo: Pro povolování šroubů a matic stiskněte přepínač směru otáčení (5). Otočením stisknutého přepínače směru otáčení ho lze zaaretovat.
▶ Přepínač směru otáčení (5) používejte pouze tehdy, když je elektronářadí zastavené.

Zapnutí/vypnutí síťového zdroje PUC-EXACT (viz obrázek A)

Nejprve musíte uvést do provozu síťový zdroj PUC-EXACT, než můžete zapnout elektronářadí C-EXACT (viz „Připojení k napájení (viz obrázky A - B)“, Stránka 111).

Pro zapnutí sítového zdroje stiskněte vypínač (14) na sítovém zdroji do polohy „1“.

Zeleně svítící LED ukazatel (16) indikuje, že je síťový zdroj připravený k provozu.

PUC-EXACT-1: Pokud svítí LED ukazatel (17), vyskytla se porucha.

Pro vypnutí síťového zdroje stiskněte vypínač na síťovém zdroje (14) do polohy „0“.

Zapnutí/vypnutí elektronářadi

Šroubovák má rozpojovací spojku závislou na krouticím momentu, kterou lze nastavit v uvedeném rozsahu. Zareaguje při dosažení nastaveného krouticího momentu.

Elektrický přímý šroubovák se spuštěním páčkou

Pro zapnutí elektronářadí stiskněte vypínač (9) až nadoraz.

Elektronářadí se automaticky vypne, jakmile je dosažen nastavený kroutící moment.

▶ Při předčasném uvolnění vypínače (9) není prednastavený kroutící moment dosažen.

Elektrický přímý šroubovák se spuštěním přítlakem

Pro zapnutí elektronářadí nasad'te nástroj na šroub a začněte vyvíjet mírný axiální tlak na šroubovák.

Elektronářadí se automaticky vypne, jakmile je dosažen nastavený kroutící moment.

Pří předčasném přerušení tlaku na šroubovák, např. pokud nástroj šroubováku vyklouzne ze šroubu, není dosažen přednastavený kroutící moment.

Při zapnutí elektronářadí nebo krátkým stisknutím přepínače chodu vpravo a vlevo (5) aktivujete LED pracovní světlo. LED zhasne cca dvě minuty po posledním šroubování.

112 | Čeština

▶ Nedívejte se přímo do pracovního osvětlení, může vás oslnit.

Pracovní pokyny

Před nastavováním nářadí, výměnou příslušenství nebo odložením elektronářadí přerušte přívod proudu. Toto preventivní opatření zabráni neúmyslnému zapnutí elektronářadí.
Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout.

Nastavení krouticího momentu (viz obrázky C - D)

Krouticí moment závisí na předpětí pružiny rozpojovací spojky. Rozpojovací spojka se inicializuje při dosažení nastaveného krouticího momentu jak při chodu doprava, tak i při chodu doleva.

Pro nastavení individuálního krouticího momentu používejte pouze dodaný nastavovací nástroj (22).

• Posuňte posuvné tlačítko (10) na elektronářadí úplně dozadu.
• Nasad'te nastavovací nástroj (22) do upínání nástroje (2) a pomalu jím otáčejte.
• Jakmile je v otvoru v krytu vidět malé vyboulení (nastavovací kotouč (23)) ve spojce, nasad'te nastavovací nástroj (22) do tohoto vyboulení a otáčejte jím.

Otáčením ve směru hodinových ručiček dosáhnete vyššího krouticího momentu, otáčením proti směru hodinových ručiček nižšího krouticího momentu.

- Vyjměte nastavovací nástroj (22). Posuňte posuvné tlačítko (10) znovu dopředu, aby byla spojka chráněná proti znečištění.

Upozornění: Potřebné nastavení závisí na druhu šroubového spoje a lze ho nejlépe zjistit praktickou zkouškou. Zkušební zašroubování zkontrolujte pomocí momentového klíče.

- Kroutici moment nastavujte jen v udaném rozsahu výkonu, jinak rozpojovací spojka nezareaguje.

Označení nastavení krouticího momentu

Pro označení individuálně nastavených krouticích momentů můžete označovací kroužek (4) vyměnit za označovací kroužek jiné barvy.

Tenkou čepelí šroubováku, špachtlí nebo podobným nástrojem stiskněte označovací kroužek (4).

Elektronářadí vždy používejte s označovacím kroužkem, aby bylo zajištěno, že je těleso chráněno proti prachu a nečistotě.

Ukazatel zašroubování (zelená/červená LED)

Při dosažení přednastaveného krouticího momentu se rozpojovací spojka rozpojí. LED ukazatel (6) svítí zeleně.

Pokud nebyl přednastavený krouticí moment dosažen, rozsvítí se LED ukazatel (6) červeně a zazní akustický signál. Zašroubování se musí provést ještě jednou.

Ochrana proti opakování u elektrických přímých šroubováků se spuštěním páčkou

Zareagovala-li při zašroubování rozpojovací spojka, motor se vypne. Opětovné zapnutí je možné až za 0,3 sekundy. Tím se u již pevného zašroubování zamezí dotažení z omylu.

Ochrana proti opakování u elektrických přímých šroubováků se spuštěním přítlakem

Tato elektronářadí nemají žádnou ochranu proti opakování a lze je bezprostředně po automatickém vypnutí znovu zapnout.

Údržba a servis

Údržba a čištění

Než budete provádět čištění, odpojte síťový zdroj PUC-EXACT ze síte. Zabráníte tak nebezpečí zásahu elektrickým proudem. Vypnutí síťového zdroje není dostačující.

Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.

Mazání elektronářadí

Mazivo:

speciální převodový tuk (225 ml) číslo zboží 3 605 430 009

tuk Molykote

motorový olej SAE 10/SAE 20

• Po prvních 150 provozních hodinách vyčistěte převodovku pomocí jemného rozpouštědla. Řídte se pokyny výrobce rozpouštědla k použití a likvidaci. Poté převodovku namažte speciálním převodovým tukem Bosch. Proces čištění opakujte pokaždé po 300 provozních hodinách od prvního vyčištění.
  – Pohyblivé díly rozpojovací spojky namažte po 100 000 šroubováních několika kapkami motorového oleje SAE 10 / SAE 20. Kluzné a otočné díly namažte tukem Molykote. Při této příležitosti zkontrolujte, zda spojka není opotřebená, aby bylo zajištěno, že není ovlivněna opakovatelnost a přesnost. Poté se musí znovu nastavit krouticí moment spojky.
  ▶ Údržbou a opravami pověřujte pouze kvalifikované odborné pracovníky. Tím bude zajištěno, že zůstane zachovaná bezpečnost elektronářadí.
  Autorizované servisní středisko Bosch provádí tyto práce rychle a spolehlivě.
  Mazací a čisticí látky ekologicky zlikvidujte. Dodržujte zákonné předpisy.

Příslušenství

Sítové zdroje řady PUC-EXACT zakoupíte u specializovaných prodejců.

O kompletním programu kvalitního příslušenství se můžete informovat na internetu na www.bosch-pt.com a www.boschproductiontools.com nebo u specializovaného prodejce.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:

www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Elektronářadí, příslušenství a obaly odevzdejte k ekologické recyklaci.

Elektronářadí nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Slovenčina

Bezpečnost na pracovisku

Bezpečnost' - elektrina

Starostlivé používanie elektrického náradia

Priame elektrické skrutkovače s tlakovým spúšťaním C-EXACT 4 C-EXACT 4 C-EXACT 4

Smer otáčania		ΩΩ	ΩΩ	ΩΩ
Označovací prstenec sivý sivý sivý
Max. ∅ skrutiek M 4 M 4 M 4
Hmotnost podľa EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Druh ochrany IP 20 IP 20 IP 20

Priame elektrické skrutkovače s tlakovým spúšťaním C-EXACT 6 C-EXACT 6

Priame elektrické skrutkovače s pákovým spúšťaním		C-EXACT 4 C-EXACT 4 C-EXACT 4
Vecné číslo		0 602 495200	0 602 495201	0 602 495212
Menovité napätie	V 36 36 36
Menovitý prúd	A 1,0 1,0 1,0
Voľnobežné otáčky	ot/min	1 000	1 000	275
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393	Nm	0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0	4,4 – 31,0
Smer otáčania		ΩΩ	ΩΩ	ΩΩ
Označovací prstenec sivý sivý sivý

Priame elektrické skrutkovače s pákovým spúšťaním C-EXACT 4 C-EXACT 4 C-EXACT 4

Max. ∅ skrutiek M 2,5 M 2,5 M 4
Hmotnost podľa EPTA-Procedure 01:2014 kg	Ibs	0,87	0,87	0,87
		1,4	1,4	1,4
Stupeň ochrany IP 20 IP 20 IP 20

Priame elektrické skrutkovače s pákovým spúšťaním C-EXACT 6 C-EXACT 6

Hodnoty emisií hluku zistené podl'a EN 62841-2-2.

Elektrický priamy skrutkovat by sa mal uchovávat pri teplote od -20 °C (-4 °F) do 70 °C (158 °F), aby sa predišlo poškodeniu elektroniky.

Závesné zariadenie

Zasuňte kábel náradia (7) do pripájacej zásuvky (13) sietového napájacieho zdroja PUC-EXACT. Dbajte na to, aby drážka (15) v spojke kábla náradia zodpovedala kolíku v pripájacej zásuvke. Naskrutkujte objímku (11) v zmysle pohybu hodinových ručičiek na pripájaciu zásuvku.

Spojte najprv sietový kábel s elektrickým napájacím zdrojom PUC-EXACT a až potom zasuňte sietovú zástrčku (20) do zásuvky, inak hrozí nebezpečenstvo zasiahnutia prúdom.

Prevádzka

Ked' chcete sietový napájací zdroj vypnút', stlačte vypínač na sietovom napájacom zdroji (14) do pozície „0“.

Priame elektrické skrutkovače s pákovým spúšťaním

Na zapnutie elektrického náradia stlačte vypínač (9) až na doraz.

Priame elektrické skrutkovače s tlakovým spúšťaním

• Posuňte posúvač (10) na elektrickom náradí kompletne naspät.
  – Nastavovací nástroj (22) vsuňte do upínacieho mechanizmu (2) a pomaly ho otáčajte.
• Ked' v otvore krytu uvidíte v spojke malý výbežok (nastavovací krúžok (23)), zasuňte nastavovací nástroj (22) do tohto výbežku a otáčajte ho.

Mazanie elektrického náradia

Mazivo:

vecné číslo 3 605 430 009

Molykot tuk

Motorový olej SAE 10/SAE 20

Nevyhadzujte elektrické náradie do bežného odpadu z domácnosti!

Len pre krajiny EÚ:

Varnost na delovnem mestu
