MANUAL DE UTILIZARE CEXACT 2 Professional BOSCH

Română ...... Pagina 152

Instrucțiuni de siguranță

Instrucțiuni generale de siguranță pentru scule electrice

AVERTIS-MENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

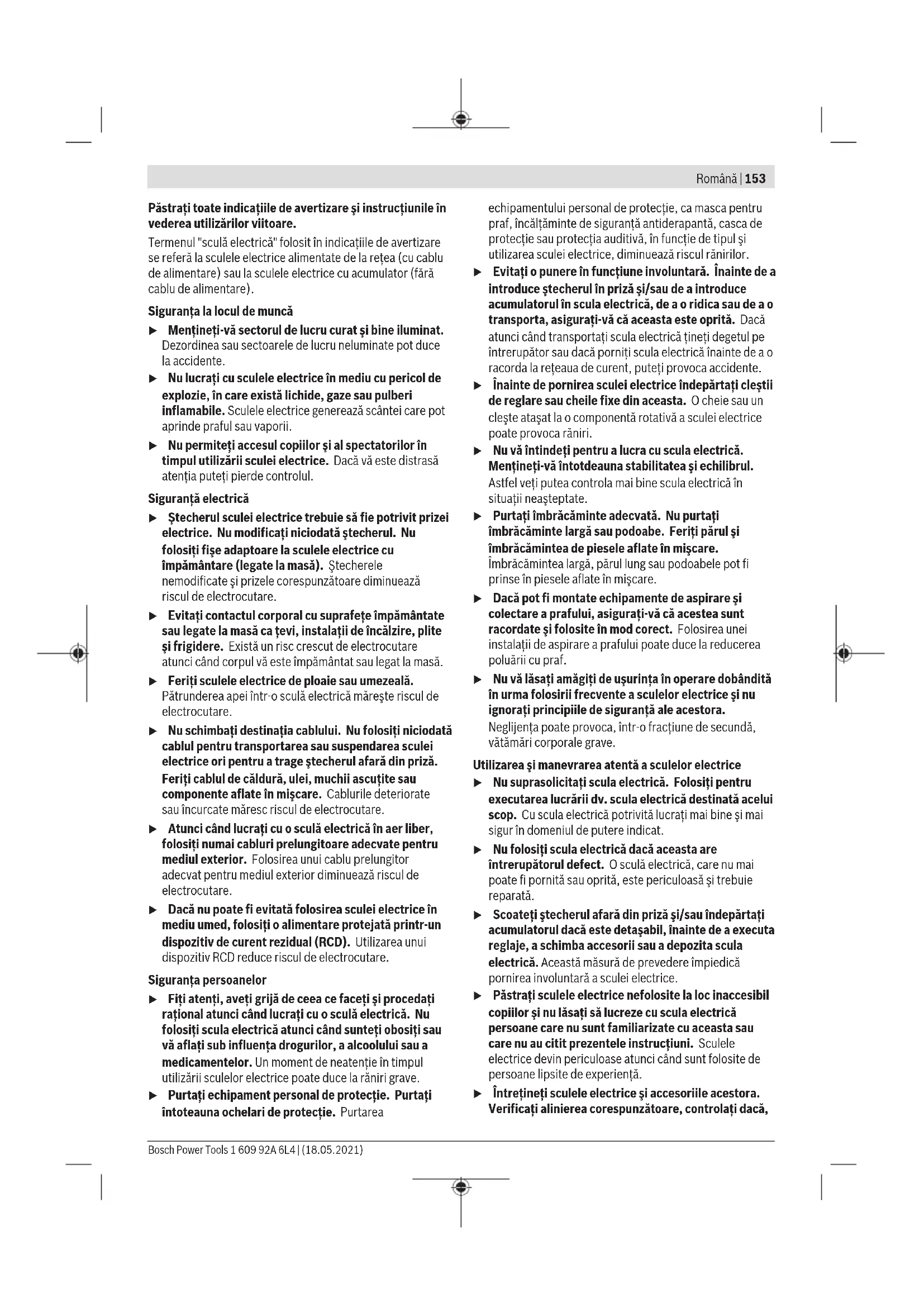

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
▶ Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
▶ Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea

echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.

Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă,

154 | Română

componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.

▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.

Instrucțiuni de siguranță pentru şurubelnițe

▶ Tineți scula electrică de mânerele izolate atunci când executați lucrări la care elementul de fixare poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul elementului de fixare cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.

Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materiale sau poate duce la electrocutare.

▶ Tineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reactie puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.

Descrierea produsului și a performantelor sale

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.

Utilizare conform destinației

Scula electrică este destinată înșurubării și deșurubării de șuruburi cât și strângerii și slăbirii piulițelor în domeniul specificat de dimensiuni și putere. Aceasta trebuie să fie racordată la rețeaua de alimentare cu energie electrică exclusiv prin intermediul unui alimentator din seria PUC-EXACT.

Scula electrică nu este adecvată utilizării ca mașină de găurit; pentru a evita accidentarea persoanelor, precum și pagubele materiale, nu trebuie niciodată să folosiți pentru găurire o sculă electrică echipată cu cuplaj de întrerupere.

Componentele illustrate

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

(1) Accesoriu (de exemplu, bit de şurubelniţă)
(2) Sistem de prindere a accesorilor
(3) Mandrină cu schimbare rapidă 04"
(4) Inel de marcare
(5) Comutator de schimbare a direcției de rotație
(6) Indicator cu LED pentru înşurubări
(7) Cablul de alimentare pentru racordarea la alimentatorul PUC-EXACT
(8) Cârlig de suspendare
(9) Comutator de pornire/oprire
(10) Cursor pentru preselectarea cuplului de strângere
(11) Mançon la cablul de alimentare
(12) Lampă de lucru
(13) Conectorul alimentatorului PUC-EXACT
(14) Comutator de pornire/oprire la alimentator
(15) Canelură din cuplajul cablului de alimentare (7)
(16) Indicator cu LED pregătire de funcționare
(17) Indicator cu LED defectiune (suprasarcină)
(18) Ştecherul cablului de alimentare electrică
(19) Cablu de alimentare electrică
(20) Fişă de rețea
(21) Conector pentru cablul de alimentare electrică
(22) Dispozitiv de reglare
(23) Șaibă de reglare
(24) Mâner (suprafață izolată de prindere)

Date tehnice

Şurubelniță electrică dreaptă cu mod de pornire prin împingere C-EXACT 1 C-EXACT 1 C-EXACT 2
Număr de identificare	0 602 495	0 602 495	0 602 495
	207	218	208
Tensiune nominală V 36 36 36
Curent nominal A 1,0 1,0 1,0
Turație de funcționare în gol rot/	1000 500 500
	min
Cuplu maxim de strângere, înșurubare dură/moale conform ISO 5393 Nm	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Directie de rotație	ΩΩ	ΩΩ	ΩΩ
Inel de marcare verde deschis verde deschis alb
Ø maxim şuruburi M 2,5 M 2,5 M 4
Greutate conform EPTA-Procedure 01:2014 kg	0,87	0,87	0,87
	Ibs	1,4	1,4
Tip de protectie	IP 20	IP 20	IP 20

Şurubelniță electrică dreaptă cu mod de pornire prin împingere C-EXACT 4 C-EXACT 4 C-EXACT 4
Număr de identificare	0 602 495205	0 602 495206	0 602 495217
Tensiune nominală V 36 36 36
Curent nominal A 1,0 1,0 1,0
Turatie de functionare în gol rot/min	1000	1000 275
Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393 Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Directie de rotație	ΩΩ	ΩΩ	ΩΩ
Inel de marcare	gri	gri	gri
∅ maxim şuruburi	M 4 M 4 M 4
Greutate conform EPTA-Procedure 01:2014 kg	0,87	0,87	0,87
	Ibs	1,4	1,4
Tip de protectie	IP 20	IP 20	IP 20

Şurubelniță electrică dreaptă cu mod de pornire prin împingere C-EXACT 6 C-EXACT 6
Număr de identificare		0 602 495	0 602 495
		215	216
Tensiune nominală	V 36 36
Curent nominal	A 1,0 1,0
Turatie de functionare în gol	rot/min	1000 500
Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393	Nm in-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Directie de rotație		ΩΩ	ΩΩ
Inel de marcare		negru	negru
∅ maxim şuruburi		M 5 M 5
Greutate conform EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Tip de protectie		IP 20	IP 20

156 | Română

Şurubelnită electrică dreaptă cu mod de pornire cu levier C-EXACT 1 C-EXACT 1 C-EXACT 2

Număr de identificare		0 602 495202	0 602 495213	0 602 495203
Tensiune nominală V 36 36 36
Curent nominal A 1,0 1,0 1,0
Turatie de functionare în gol rot/	min	1000 500 500
Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393 Nm in-lbs		0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Directie de rotație		ΩΩ	ΩΩ	ΩΩ
Inel de marcare verde deschis verde deschis alb
∅ maxim şuruburi M 2,5 M 2,5 M 4
Greutate conform EPTA-Procedure 01:2014 kg	Ibs	0,871,4	0,871,4	0,871,4
Tip de protectie		IP 20	IP 20	IP 20

Şurubelnită electrică dreaptă cu mod de pornire cu levier C-EXACT 4 C-EXACT 4 C-EXACT 4

Număr de identificare		0 602 495200	0 602 495201	0 602 495212
Tensiune nominală V 36 36 36
Current nominal A 1,0 1,0 1,0
Turatie în gol	rot/min	1.000	1.000	275
Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393 Nm in-lbs		0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Directie de rotație		ΩΩ	ΩΩ	ΩΩ
Inel de marcare		gri	gri	gri
∅ maxim de înşurubare		M 2,5 M 2,5 M 4
Greutate conform EPTA-Procedure 01:2014 kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Tip de protectie		IP 20	IP 20	IP 20

Şurubelniţă electrică dreaptă cu mod de pornire cu levier		C-EXACT 6 C-EXACT 6
Număr de identificare		0 602 495210	0 602 495211
Tensiune nominală	V 36 36
Curent nominal	A 1,0 1,0
Turatie de functionare în gol	rot/min	1000 500
Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393	Nm in-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Directie de rotație		ΩΩ	ΩΩ
Inel de marcare		negru	negru
Ø maxim şuruburi		M 5 M 5
Greutate conform EPTA-Procedure 01:2014	kgIbs	0,871,4	0,871,4
Tip de protectie		IP 20	IP 20

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 62841-2-2.

Nivelul presiunii acustice evaluat după curba de filtrare A a sculei electrice este în mod normal de 70 dB(A). Incertitudinea K = 3 dB. Nivelul de zgomot în timpul lucrului poate depăși 80 dB(A).

Purtați căști antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-2:

Înşurubare: a_h < 2,5 ~m / s^2, K = 1,5 ~m / s^2 ,

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instructiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Montare

Întrerupeți alimentarea cu energie înainte de efectuarea de setări ale aparatului, înlocuirea accesorilor sau așezarea la o parte a sculei electrice.

Această măsură preventivă împiedică pornirea accidentală a sculei electrice.

Mediul de lucru și de depozitare

Scula electrică este adecvată numai pentru utilizarea în spații închise.

Pentru o funcționare optimă, temperatura ambiantă admisă trebuie să fie cuprinsă între -5 ^ și +50 ^ (23 ^ și 122 ^ ), iar umiditatea relativă admisă a aerului trebuie să fie cuprinsă între 20 și 95%, fără formare de condens.

Şurubelnița electrică dreaptă trebuie să fie depozitată la temperaturi cuprinsă între -20 ^ (-4 ^) și 70 ^ (158 ^) pentru a se evita deteriorarea sistemului electronic al acesteia.

Dispozitivul de suspendare

Cu ajutorul cârligului de suspendare (8) puteți fixa scula electrică pe un dispozitiv de suspendare.

▶ Controlați cu regularitate starea cârligului de suspendare și a cârligului din dispozitivul de suspendare.

Înlocuirea accesoriiului

Montarea accesoriiului

Trageți spre înainte mandrina cu schimbare rapidă (3). Introduceți accesoriiul (1) în sistemul de prindere a accesoriiilor (2) și eliberați mandrina cu schimbare rapidă. Utilizați numai accesorii cu capăt de introducere adecvat (1/4" hexagonal).

▶ Atunci când montați accesoriiul, aveți grijă ca acesta să fie fixat în siguranță pe sistemul de prindere a accesoriiilor. Dacă accesoriiul nu este bine fixat pe sistemul de prindere a accesoriiilor, acesta se poate desprinde, nemaiputând fi controlat.

Extragerea accesoriiului

Trageți spre înainte mandrina cu schimbare rapidă (3). Scoateți accesoriiul (1) din sistemul de prindere a accesoriiilor (2) și eliberați mandrina cu schimbare rapidă.

Racordarea la rețeaua de alimentare cu energie (consultați imaginile A - B)

Scula electrică este livrată fără alimentator. Pentru racordarea la rețeaua de alimentare cu energie este necesar alimentatorul PUC-EXACT.

Utilizați alimentatorul PUC-EXACT exclusiv cu sculele electrice prevăzute pentru care acesta este prevăzut. Utilizarea cu alte aparate electrice se poate solda cu distrugerea alimentatorului PUC-EXACT și a aparatelor respective.
Nu încercați niciodată să racordați sculă electrică C-EXACT direct la rețeaua de alimentare cu energie electrică. Nu utilizați un cablu prelungitor. În caz contrar, scula electrică C-EXACT poate fi distrusă.
Utilizați exclusiv un cablu original! Înainte de fiecare utilizare, verificați dacă aparatul, cablul și fișa prezintă deteriorări. Nu este permisă repararea cablurilor; acestea trebuie înlocuite.
▶ Lucrările de întreținere și reparație trebuie să fie efectuate numai de personal de specialitate, calificat corespunzător. Astfel, este garantată menținerea siguranței în timpul funcționării sculei electrice.

Racordati întotdeauna mai întai scula electrică cu alimentatorul PUC-EXACT înainte de a racorda alimentatorul la rețeaua de alimentare cu energie electrică.

Introduceți cablul de alimentare (7) în conectorul (13) al alimentatorului PUC-EXACT. Asigurați-vă că canelura (15) din cuplajul cablului de alimentare pătrunde în pinii conectorului. Înfiletați manșonul (11) în sens orar în conector.

158 | Română

În cazul şurubelnițelor electrice drepte cu mod de pornire cu levier, asigurați-vă că mașina de înşurubat nu se sprijină pe levier atunci când racordați alimentatorul PUC-EXACT la rețeaua de alimentare cu energie electrică. Astfel veți preveni pornirea accidentală a mașinii de înşurubat.

În cazul şurubelnițelor electrice drepte cu mod de pornire prin împingere, asigurați-vă că nu este exercitată nicio presiune axială asupra mașinii de înșurubat atunci când racordați alimentatorul PUC-EXACT la rețeaua de alimentare cu energie electrică. Astfel veți preveni pornirea accidentală a mașinii de înșurubat.

Mai întâi introduceți fișa (18) al cablului de alimentare electrică (19) în conectorul (21) al alimentatorului PUC-EXACT. Acum puteți racorda alimentatorul PUC-EXACT la rețeaua de alimentare cu energie, introducând fișa de rețea (20) într-o priză cu contact de protectie.

Racordati întotdeauna mai întai cablul de alimentare electrică cu alimentatorul PUC-EXACT înainte de a introduce fișa de rețea (20) în priză, în caz contrar, există pericolul de electrocutare.

Functionare

Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție.

Purtarea echipamentului personal de protectie, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protectie

sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.

Reglarea directiei de rotație

Functionare spre dreapta: în momentul livrării, scula electrică este reglată pentru înșurubarea de șuruburi și piulițe (functionare spre dreapta). Comutatorul de schimbare a direcției de rotație (5) nu este apăsat.

Functionare spre stânga: Pentru desfiletarea de şuruburi și piulițe, apăsați comutatorul de schimbare a direcției de rotație (5). Prin rotire, comutatorul de schimbare a direcției de rotație poate fi blocat în poziție apăsată.

▶ Acționați comutatorul de schimbare a direcției de rotație (5) numai cu scula electrică oprită.

Pornirea/Oprirea alimentatorului PUC-EXACT (consultați imaginea A)

Mai întâi trebuie să puneți în funcțiune alimentatorul PUC-EXACT înainte de a putea conecta scula electrică C-EXACT (vezi „Racordarea la rețeaua de alimentare cu energie (consultați imaginile A - B)“, Pagina 157).

Pentru pornirea alimentatorului, apăsați comutatorul de pornire/oprire (14) de la alimentator în poziția „1”.

LED-ul indicator verde (16) aprins indică faptul că alimentatorul este gata de funcționare.

PUC-EXACT-1: Dacă LED-ul indicator (17) este aprins, înseamnă că s-a produs o defectiune.

Pentru deconectarea alimentatorului, apăsați comutatorul de pornire/oprire de la alimentatorul (14) în poziția „0”.

Pornirea/Oprirea sculei electrice

Maşinile de înşurubat au un cuplaj de întrerupere dependent de cuplul de strângere, care poate fi reglat în domeniul specificat. Acesta reacționează în momentul atingerii cuplului de strângere reglat.

Şurubelnită electrică dreaptă cu mod de pornire cu levier

Pentru pornirea sculei electrice, apăsați comutatorul de pornire/oprire (9) până la opritor.

Scula electrică se oprește automat imediat ce este atins cuplul de strângere reglat.

În cazul eliberării premature a comutatorului de pornire/oprire (9), cuplul de strângere reglat anterior nu va putea fi atins.

Şurubelniță electrică dreaptă cu mod de pornire prin împingere

Pentru pornirea sculei electrice, așezați accesoriiul pe șurub și exercitați o presiune axială ușoară asupra șurubelnitei. Scula electrică se oprește automat imediat ce este atins cuplul de strângere reglat.

În cazul eliberării premature a şurubelniței, de exemplu, dacă accesoriiul de şurubelniței alunecă de pe şurub, cuplul de strângere presetat nu este atins.

La conectarea sculei electrice sau la scurta apăsare a comutatorului de schimbare a direcției stânga/dreapta (5) se activează lampa de lucru cu LED. LED-ul se stinge la aproximativ două minute după ultima înșurubare.

▶ Nu priviți direct în lampa de lucru, aceasta vă poate orbi.

Instrucțiuni de lucru

Intrerupeți alimentarea cu energie înainte de efectuarea de setări ale aparatului, înlocuirea accesorilor sau așezarea la o parte a sculei electrice. Această măsură preventivă împiedică pornirea accidentală a sculei electrice.

Amplasați scula electrică pe piuliță/șurub numai în stare oprită. În caz contrar, accesoriiile aflate în rotație pot aluneca.

Reglarea cuplului de strângere (consultați imaginile C - D)

Cuplul de strângere depinde de pretensionarea arcului cuplajului de întrerupere. Cuplajul de întrerupere se declanșează atât la funcționarea spre dreapta, cât și spre stânga, în momentul atingerii cuplului de strângere reglat. Pentru reglarea cuplurilor de strângere individuale, utilizați numai dispozitivul de reglare (22) din pachetul de livrare.

- Împingeți complet spre înapoi cursorul (10) pe scula electrică.

- Introduceți dispozitivul de reglare (22) în sistemul de prindere a accesoriiilor (2) și rotiți-l lent.

- Imediat ce prin orificiul carcasei se poate vedea o mică adâncitură (șaiba de reglare (23)) în cuplaj, introducți dispozitivul de reglare (22) în această adâncitură și rotiți-l.

Rotirea acesteia în sens orar determină un cuplu de strângere mai puternic, iar rotirea acestuia în sens antiorar determină un cuplu de strângere mai slab.

- Scoateți dispozitivul de reglare (22). Împingeti cursorul (10) din nou spre înainte pentru a proteja cuplajul împotriva murdăririi.

Observație: Reglarea necesară depinde de tipul de îmbinare prin șuruburi și poate fi determinată cel mai bine în cadrul unei probe practice. Verificați cu o cheie dinamometrică înșurubarea de probă.

Reglați cuplul de strângere numai în domeniul de putere specificat, în caz contrar, cuplajul de întrerupere nu va mai putea realiza declanșarea.

Marcarea reglajului cuplului de strângere

Pentru a marca cuplurile de strângere reglate individual, puteți înlocui inelul de marcare (4) cu un inel de marcare de culoare diferită.

Desprindeți prin apăsare inelul de marcare (4) cu ajutorul lamei subțiri a unei mașini de înșurubat, al unui spaclu sau al unei scule similare.

Folosiți întotdeauna scula electrică cu un inel de marcare montat pentru a avea siguranța că carcasa este protejată împotriva pătrunderii prafului și murdăriei.

Indicator înşurubări (LED verde/roşu)

La atingerea cuplului de strângere reglat anterior, cuplajul de întrerupere se declanșează. Indicatorul cu LED-uri (6) se aprinde în verde.

Dacă cuplul de strângere reglat anterior nu a fost atins, indicatorul cu LED-uri (6) se aprinde în roşu și se emite un semnal acustic. Înșurubarea trebuie executată încă o dată.

Protectia impotriva repetării înșurubării la șurubelnitele electrice drepte cu mod de pornire cu levier

Dacă, în timpul unei înșurubări, cuplajul de întrerupere se declanșează, motorul se oprește. Reconectarea este posibilă numai după o pauză de 0,3 secunde. Astfel este evitată repetarea accidentală a unor înșurubări deja bine executate.

Protectie impotriva repetării înșurubării la șurubelnitele electrice drepte cu mod de pornire prin împingere

Sculele electrice nu sunt prevăzute cu protecție împotriva repetării înșurubării și pot fi reconectate din nou imediat după deconectarea automată.

Întreținere și service

Întreținere și curățare

▶ Decuplați alimentatorul PUC-EXACT de la rețea înainte de efectuarea lucrărilor de curățare. Astfel veți evita pericolul de electrocutare. Numai deconectarea alimentatorului nu este suficientă.

Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranței în timpul utilizării, această operație se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch.

Lubrifierea sculei electrice

Lubrifiant:

Vaselină specială pentru angrenaje (225 ml)

Număr de identificare 3 605 430 009

Vaselină Molykote

Ulei de motor SAE 10/SAE 20

• După primele 150 de ore de funcționare, curățați angrenajul utilizând un solvent slab. Respectați în acest sens instrucțiunile de utilizare și eliminare ale producătorului solventului respectiv. Apoi lubrifiată angrenajul utilizând o vaselină specială pentru angrenaje marca Bosch. După prima curățare, repetați procedura de curățare la 300 de ore de funcționare.
• Lubrifiati piesele mobile ale cuplajului de întrerupere după 100.000 de înşurubări aplicând câteva picături de ulei de motor SAE 10/SAE 20. Lubrifiati piesele glisante și rulante utilizând vaselină Molykote. Cu această ocazie, examinați cuplajul pentru a evalua nivelul de uzură al acestuia și pentru a avea siguranța că nu au fost influențate repetabilitatea și precizia operațiilor de înşurubare. Apoi trebuie reglat din nou cuplul de strângere al cuplajului.
  ▶ Lucrările de întreținere și reparație trebuie să fie efectuate numai de personal de specialitate, calificat corespunzător. Astfel, este garantată menținerea siguranței în timpul funcționării sculei electrice.
  Aceste lucrări pot fi efectuate rapid și fiabil în cadrul unui centru de service autorizat Bosch.
  ▶ Eliminați în mod ecologic lubrifiantii și detergentii. Respectați prevederile legale.

Accesorii

Alimentatoarele din seria PUC-EXACT pot fi achiziționate de la reprezentanța de la nivel local.

Pentru a consulta programul de calitate a accesoriiilor, accesați www.bosch-pt.com și www.boschproductiontools.com sau solicitați informații de la reprezentanța de la nivel local.

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tau, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poti de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind sculele și aparatele electrice și electronice uzate și transpunerea acesteia în legislația națională, sculele electrice scoase din uz trebuie colectate separat și direcționate către o stație de revalorificare ecologică.

Български
