NAUDOJIMO INSTRUKCIJA CEXACT 2 Professional BOSCH

Lietuvių k. ......Puslapis 210

日本語……ページ 217

中文……页224

繁體中文……頁230

한국어 ...... 페이지 236

ไทย......หน้า243

Bahasa Indonesia.... Halaman 252

Tikla elektrobarošanas avota PUC-EXACT ieslėgšana un izslėgšana (attėls A)

Vispirms jäieslëdz tikla elektrobarošanas avots PUC-EXACT un tikai pëc tam var ieslëgt elektroinstrumentu C-EXACT (skatit sadaju (skatit „Elektrobarošanas sprieguma pievadišana (attëli A - B)“, Lappuse 207).

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę démesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.

▶ Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios

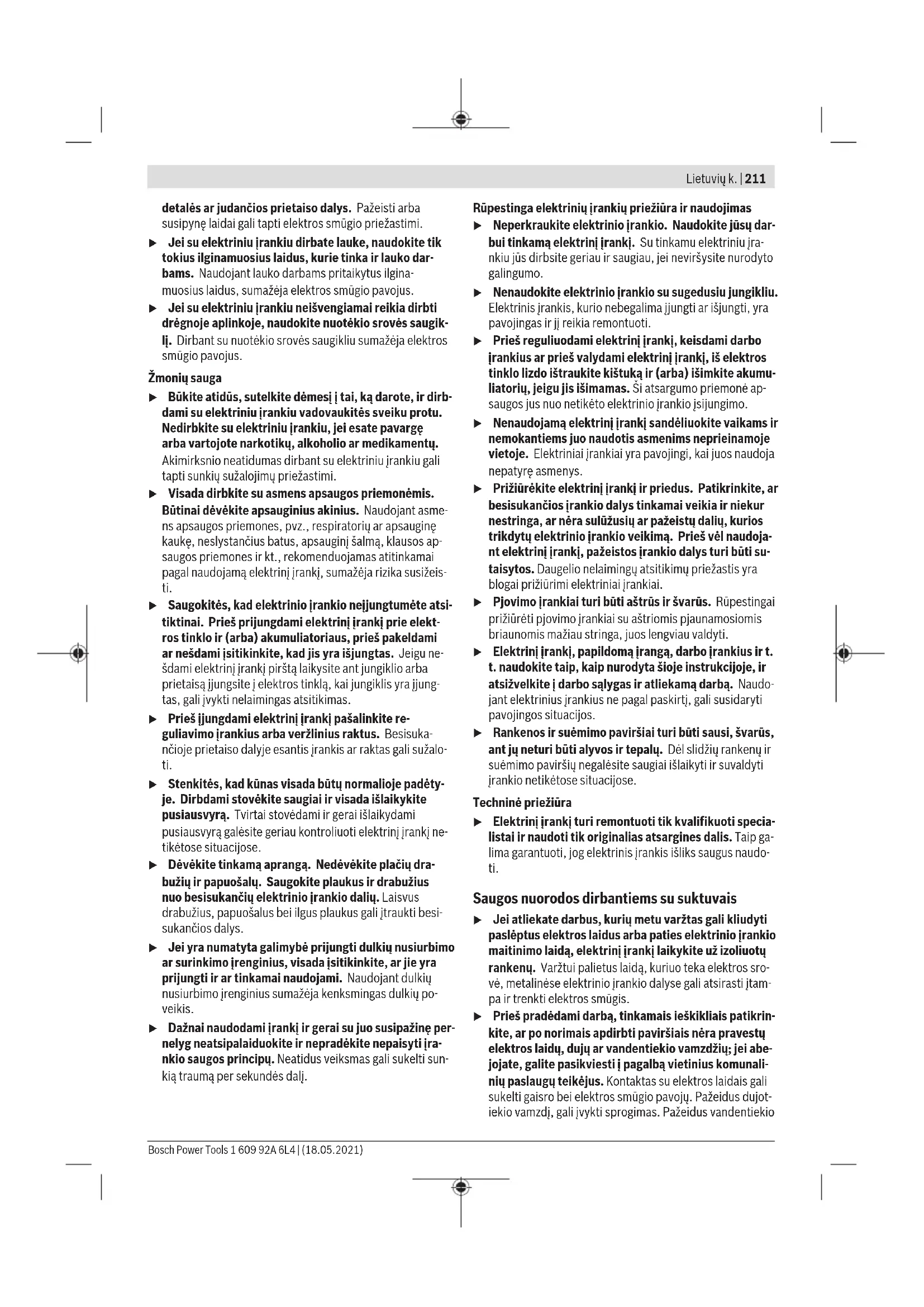

detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.

▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugikli. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévékite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi-sukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darba. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su suktuvais

▶ Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, elektrinį įrankį laikykite už izoliuotų rankenų. Varžtui palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darba, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalba vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio

212 | Lietuvių k.

vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.

Elektrinį įrankį tvirtai laikykite. Užveržiant ir atlaisvinant varžtus gali atsirasti trumpalaikis reakcijos momentas.
▶ įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
Prieš padėdami elektrini įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimy gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Elektrinio įrankio paskirtis

Elektrinis jrankis yra skirtas nurodytų matmenų varžtams nu- rodytame galios intervale jsukti bei išsukti ir veržlėms užveržti arba atlaisvinti. Prie maitinimo tinklo leidžiama jungti su PUC-EXACT serijos tinklo adapteriu.

Elektrinis įrankis nėra skirtas naudoti kaip gręžimo mašina; kad išvengtumėte žmonių sužalojimo ir materialinės žalos, elektriniu įrankiu su atjungimo sankaba niekada negrežkite.

Pavaizduoti jrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Darbo jrankis (pvz., suktuvo antgalis)
(2) Irankių įtvaras
(3) Greitojo keitimo griebtuvas 14"
(4) Žymėjimo žiedas
(5) Sukimosi krypties perjungiklis
(6) Sukimo operaciju šviesadiodis indikatorius
(7) Prietaiso laidas, skirtas prijungti prie tinklo adapterio PUC-EXACT
(8) Pakabinimo lankelis
(9) ljungimo-išjungimo jungiklis
(10) Jungiklis sukimo momentui nustatyti
(11) Ivorè ant prietaiso laido
(12) Darbiné lemputé
(13) Jungiamasis lizdas ant tinklo adapterio PUC-EXACT
(14) Ijungimo-išjungimo jungiklis ant tinklo adapterio
(15) Išpjova prietaiso laido (7) jungtyje
(16) Šviesos diodu indikatorius, pranešantis apie parengties būkļę
(17) Šviesos diody indikatorius, pranešantis apie triktj (perkrova)
(18) Maitinimo laido jungiamasis kištukas
(19) Maitinimo laidas
(20) Kištukas
(21) Jungiamasis lizdas maitinimo laidui
(22) Reguliavimo jrankis
(23) Reguliavimo veržlė
(24) Rankena (izoliuotas rankenos paviršius)

Techniniai duomenys

Elektrinis tiesinis suktuvas, jungiamas paspaudžiant ašine kryptimi C-EXACT 1 C-EXACT 1 C-EXACT 2
Gaminio numeris		0 602 495	0 602 495	0 602 495
		207	218	208
Nominalioji įtampa V 36 36 36
Vardinė srovė A 1,0 1,0 1,0
Tuščiosios eigos sūkių skaičius min	1	1000 500 500
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Žymėjimo žiedas šviesiai žalias šviesiai žalias baltas
Maks. varžtu ∅ M 2,5 M 2,5 M 4
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Apsaugos tipas		IP 20	IP 20	IP 20

Elektrinis tiesinis suktuvas, jungiamas paspaudžiant ašine kryptimi C-EXACT 4 C-EXACT 4 C-EXACT 4

Gaminio numeris		0 602 495205	0 602 495206	0 602 495217
Nominalioji jtampa V 36 36 36
Vardinė srovė A 1,0 1,0 1,0
Tuščiosios eigos sūkių skaičius min	-1	1000	1000 275
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Žymėjimo žiedas pilkas pilkas pilkas
Maks. varžtų ∅ M 4 M 4 M 4
Svoris pagal „EPTA-Procedure 01:2014“ kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Apsaugos tipas IP 20 IP 20 IP 20

Elektrinis tiesinis suktuvas, jjungiamas paspaudžiant ašine kryptimi		C-EXACT 6	C-EXACT 6
Gaminio numeris		0 602 495	0 602 495
		215	216
Nominalioji įtampa	V 36 36
Vardinė srovė	A 1,0 1,0
Tuščiosios eigos sūkių skaičius	min^-1	1000 500
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393 Nm		1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Sukimosi kryptis		ΩΩ	ΩΩ
Žymėjimo žiedas		juodas	juodas
Maks. varžtu ∅		M 5 M 5
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,87	0,87
	Ibs	1,4	1,4
Apsaugos tipas		IP 20 IP 20

Elektrinis tiesinis suktuvas, jungiamas svirtele		C-EXACT 1 C-EXACT 1 C-EXACT 2
Gaminio numeris		0 602 495202	0 602 495213	0 602 495203
Nominalioji jtampa V 36 36 36
Vardinė srovė A 1,0 1,0 1,0
Tuščiosios eigos sūkių skaičius min	^-1	1000 500 500
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm in-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Žymėjimo žiedas		šviesiai žalias	šviesiai žalias	baltas
Maks. varžtu ∅		M 2,5 M 2,5 M 4
Svoris pagal „EPTA-Procedure 01:2014" kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Apsaugos tipas IP 20 IP 20 IP 20

Elektrinis tiesinis suktuvas, jjungiamas svirtele	C-EXACT 4 C-EXACT 4 C-EXACT 4
Gaminio numeris	0 602 495	0 602 495	0 602 495
	200	201	212
Nominalioji jtampa V 36 36 36

214 | Lietuvių k.

Elektrinis tiesinis suktuvas, jungiamas svirtele C-EXACT 4 C-EXACT 4 C-EXACT 4

Vardinė srovė A 1,0 1,0 1,0
Tuščiosios eigos sūkių skaičius min	-1	1000	1000 275
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm in-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Žymėjimo žiedas pilkas pilkas pilkas
Maks. varžtų ∅ M 2,5 M 2,5 M 4
Svoris pagal „EPTA-Procedure 01:2014" kg		0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Apsaugos klasė IP 20 IP 20 IP 20

Elektrinis tiesinis suktuvas, jungiamas svirtele C-EXACT 6 C-EXACT 6

Gaminio numeris		0 602 495210	0 602 495211
Nominalioji jtampa V 36 36
Vardinė srovė	A 1,0 1,0
Tuščiosios eigos sūkių skaičius	min^-1	1000	500
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393 Nm		1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Sukimosi kryptis		ΩΩ	ΩΩ
Žymėjimo žiedas		juodas	juodas
Maks. varžtų ∅		M 5 M 5
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,87	0,87
	lbs	1,4	1,4
Apsaugos tipas		IP 20 IP 20

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-2.

Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra 70 dB(A). Paklaida K = 3 dB. Triukšmo lygis darbo metu gali viršyti 80 dB(A).

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-2:

Varžtu sukimas: a_h < 2,5 m/s^2 , K = 1,5 m/s^2 ,

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš pradėdami reguliuoti elektrinį įrankį, keisti priedus arba prieš padėdami elektrinį įrankį, atjunkite energijos tiekimą. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.

Eksploatavimo ir sandėliavimo aplinka

Elektrinis jrankis pritaikytas naudoti tik uždarose patalpose. Siekiant užtikrinti nepriekaištingą veikimą, leidžiamoji aplinkos temperatūra yra nuo -5 °C iki +50 °C (nuo 23 °F iki 122 °F), o leidžiamasis santykinis oro drėgnumas nuo 20 iki 95 %, kai jrankis nerasoja.

Siekiant apsaugoti elektronines dalis nuo pažeidimų, elektrinį tiesinį suktuvą reikia laikyti nuo -20 °C (-4 °F) iki 70 °C (158 °F) temperatūroje.

Pakabinimo jtaisas

Naudodamiesi pakabinimo lankeliu (8), elektrinj jrankj galite pakabinti ant pakabinimo jtaiso.

Periodiškai patikrinkite pakabinimo lankelio ir pakabinimo įtaiso kablio būklę.

Irankių keitimas

Darbo įrankio įdėjimas

Traukite greitojo keitimo griebtuvą (3) j priekj. Jstatykite darbo jrankj (1) j jrankių įtvarą (2) ir greitojo keitimo griebtuvą vėl atleiskite.

Naudokite tik tokius darbo jrankius, kurių įstatomasis galas yra tinkamas (1/4" šešiabriaunis).

▶ Istatydami darbo įrankį atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvarą. Jeigu darbo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

Darbo įrankio išėmimas

Traukite greitojo keitimo griebtuvą (3) i priekj. Išimkite darbo jrankj (1) iš jrankių įtvaro (2) ir greitojo keitimo griebtuvą vėl atleiskite.

Prijungimas prie elektros tinklo (žr. A - B pav.)

Elektrinis jrankis pateikiamas be tinklo adapterio. Norint pri-jungti prie elektros tinko, reikia tinklo adapterio PUC-EXACT.

Tinklo adapterj PUC-EXACT naudokite tik su jam skirtais elektriniais įrankiais. Naudojant su kitokiais elektriniais įrankiais, gali nepataisomai sugesti PUC-EXACT ir šie įrankiai.
▶ Niekada nemėginkite elektrinio įrankio C-EXACT jungti tiesiai į maitinimo tinklą. Nenaudokite ilginamųjų laidų. Elektrinis įrankis C-EXACT gali nepataisomai sugesti.
Naudokite tik originalų kabelį! Kaskart prieš pradėdami naudoti prietaisą patikrinkite kabelį ir kištuką, ar nėra pažeidimų. Laidus taisyti draudžiama, juos reikia pakeisti.
▶ Techninės priežiūros ir remonto darbus atlikti patikėkite tik kvalifikuotiems specialistams. Taip bus užtikrinama, jog elektrinis įrankis išliks saugus.

Prieš prijungdami tinklo adapterj prie elektros tinklo, sujunkite elektrinj jrankj su tinklo adapteriu PUC-EXACT.

Prietaiso laidą (7) jstatykite j tinklo adapterio PUC-EXACT jungiamajj lizdą (13). Stebėkite, kad prietaiso laido jungtyje esanti išpjova (15) būtų ant jungiamojo lizdo iškylos. Sukite įvorę (11) j jungiamajj lizdą pagal laikrodžio rodyklę.

Jei naudojate elektrini tiesini suktuva, ljungiamą svirtele, prieš prijungdami tinklo adapterj PUC-EXACT prie elektros tinklo, nepadékite suktuvo ant svirtelés. Taip apsaugosite nuo netikéto suktuvo jsijungimo.

Jei naudojate elektrini tiesini suktuvą, ijungiamą ijungiamas paspaudžiant ašine kryptimi, būkite atidūs, kad, pri-jungiant tinklo adapterį PUC-EXACT prie elektros tinklo, suktuvo neveiktų ašinė spaudimo jėga. Taip apsaugosite nuo netikėto suktuvo jsijungimo.

Pirmiausia įstatykite maitinimo laido (19) jungiamajj kištuką (18) tinklo adapterio PUC-EXACT jungiamajj lizdą (21). Dabar PUC-EXACT galite prijungti prie elektros

šaltinio, t. y. kištuką (20) jstatyti j kištukinį lizdą su apsauginiu kontaktu.

Prieš jstatydami kištuką (20) i kištukinį lizdą, pirmiausia su-junkite maitinimo laidą su tinklo adapteriu PUC-EXACT, priešingu atveju iškyla elektros smūgio pavojus.

Naudojimas

Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius aki- nius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap-

saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

Sukimosi krypties keitimas

Dešininis sukimasis: elektrinis jrankis pateikiamas nustatytas varžtams jsukti ir veržlems prisukti (dešininis sukimasis). Sukimosi krypties perjungiklis (5) nepaspaustas.
Kairinis sukimasis: norédami išsukti varžtus arba at-sukti veržles, paspauskite sukimosi krypties perjungiklj (5). Sukant paspaustą sukimosi krypties perjungiklj, jj galima užfiksuoti.
Sukimosi krypties perjungikli (5) junkite tik tada, kai elektrinis irankis neveikia.

Tinklo adapterio PUC-EXACT ijungimas/išjungimas (žr. A pav.)

Kad galétumète jjungti elektrinį įrankį C-EXACT, pirmiausia turite jjungti tinklo adapterį PUC-EXACT (žr. „Prijungimas prie elektros tinklo (žr. A - B pav.)“, Puslapis 215).

Norėdami tinklo adapterį ijungti, ant tinklo adapterio esantį jjungimo-išjungimo jungiklj (14) nustatykite į padėtį 1.

Žaliai šviečiantis LED indikatorius (16) rodo, kada tinko adapteris yra parengtas eksploatuoti.

PUC-EXACT-1: jei šviečia LED indikatorius (17), vadinasi yra jvykusi triktis.

Norėdami tinklo adapteri išjungti, paspauskite ant tinklo adapterio esanti jjungimo-išjungimo jungikli (14) i padėti „0“.

Elektrinio įrankio įjungimas/išjungimas

Šie suktuvai turi priklausomai nuo sukimo momento jsijungiančia atjungimo sankabą, kurią galima reguliuoti nurodytame diapazone. Ji suveikia, kai pasiekiamas nustatytas sukimo momentas.

Elektrinis tiesinis suktuvas, jlungiamas svirtele

Norėdami elektrinį įrankį įjungti, spauskite jjungimo-įšjungimo jungiklj (9) iki atramos.

Kai tik pasiekiamas nustatytas sukimo momentas, elektrinis jrankis išsijungia automatiškai.

- Ijungimo-išjungimo jungikli (9) atleidus anksčiau laiko, nustatytas sukimo momentas nepasiekiamas.

216 | Lietuvių k.

Elektrinis tiesinis suktuvas, jjungiamas paspaudžiant ašine kryptimi

Norėdami elektrinį įrankį įjungti, darbo įrankį įstatykite į varžtą ir suktuvą šiek tiek paspauskite ašine kryptimi.

Kai tik pasiekiamas nustatytas sukimo momentas, elektrinis jrankis išsijungia automatiškai.

▶ Jei suktuvas per anksti nustojamas spausti, pvz., jei darbo įrankis nuslysta nuo varžto, iš anksto nustaty-tas sukimo momentas nepasiekiamas.

Ljungdami elektrinj jrankj arba trumpai paspaudę sukimosi krypties j dešinę/j kairę perjungiklj (5), suaktyvinate świesos diody darbinę lemputę. Świesos diodas użgęsta praėjus maždaug dviems minutėms po paskutinės sukimo operacijos.

▶ Nežiūrėkite tiesiogiai į darbinės lemputės šviesą, nes ji gali apakinti.

Darbo patarimai

Prieš pradėdami reguliuoti elektrinį įrankį, keisti priedus arba prieš padėdami elektrinį įrankį, atjunkite energijos tiekimą. Si atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Ant veržlės uždėkite ar i varžtą jremkite tik išjungtą elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.

Sukimo momento nustatymas (žr. C - D pav.)

Sukimo momentas priklauso nuo iš anksto nustatyto atjungimo sankabos spyruoklės įtempimo. Atjungimo sankaba įsi-jungia tiek sukimosi dešinėn, tiek ir sukimosi kairėn metu, kai pasiekiamas nustatytas sukimo momentas.

Reikiamam sukimo momentui nustatyti naudokite tik kartu tiekiamą reguliavimo įrankį (22).

• Visiškai pastumkite elektrinio įrankio jungiklj (10) atgal.
• lstatykite reguliavimo jrankj (22) j jrankiu jtvarą (2) ir lėtai ji sukite.
• Kai korpuso angoje matysis mažas sankabos išsikišimas (reguliavimo veržlė (23)), jstatykite j šią veržlę reguliavimo įrankį (22) ir pasukite ji.

Sukant pagal laikrodžio rodyklę, nustatomas didesnis suki- mo momentas, sukant prieš laikrodžio rodyklę, nustatomas mažesnis sukimo momentas.

– Ištraukite reguliavimo įrankį (22). Jungiklj (10) vėl pastumkite į priekį, kad apsaugotumėte sankabą nuo nešvarumu.

Nuoroda: reikiamas sukimo momentas priklauso nuo srieginės jungties tipo ir geriausiai pasirenkamas praktinių bandymų būdu. Patikrinkite bandomą srieginę jungtį dinamometriniu raktu.

Nustatykite sukimo momentą tik nurodytame galingumo diapazone, nes priešingu atveju atjungimo sankaba nejsijungs.

Sukimo momento nustatymo pažymėjimas

Norėdami pažymėti individualiai nustatytą sukimo momentą, žymėjimo žiedą (4) galite pakeisti kitos spalvos žymėjimo žiedu.

Paspauskite žymėjimo žiedą (4) plonu atsuktuvu, mentele ar kt.

Elektrinį įrankį visada naudokite su žymėjimo žiedu, kad būtumėte įsitikinę, jog korpusas yra apsaugotas nuo dulkių ir teršalų.

Sukimo operacijų indikatorius (žalias/raudonas šviesos diodas)

Pasiekus iš anksto nustatytą sukimo momentą, suveikia at-jungimo sankaba. Šviesadiodis indikatorius (6) šviečia žaliai.

Jei nustatytas sukimo momentas nebuvo pasiektas, šviesadiodis indikatorius (6) šviečia raudonai ir pasigirsta garsinis signalas. Sukimo operaciją reikia pakartoti.

Elektrinių tiesinių suktuvų, jjungiamų svirtele, apsauga nuo pakartotinio jjungimo

Jei sukant srieginę jungtį jsijungia atjungimo sankaba, variklis išsijungia. Vėl jjungti bus galima tik po 0,3 sekundžių pertraukos. Tokiu būdu per neapsižiūrėjimą neužveršite jau tvirtai jsuktos srieginės jungties.

Elektrinių tiesinių suktuvų, įjungiamų paspaudžiant ašine kryptimi, apsauga nuo pakartotinio įjungimo

Šiuose elektriniuose įrankiuose néra apsaugos nuo pakarto- tinio jjungimo, po automatinio išjungimo juos galima vėl jjungti.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami valymo darbus, nuo tinklo atjunkite tinklo adapterį PUC-EXACT. Taip išvengsite elektros smūgio pavojaus. Tinklo adapterį nepakanka tik išjungti.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Elektrinio įrankio tepimas

Tepimo medžiaga:

Specialus pavarų tepalas (225 ml)

Gaminio numeris 3 605 430 009

Tepalas su molibdenu

Variklių alyva SAE 10/SAE 20

• Po pirmujių 150 darbo valandų išvalykite pavarą švelniai veikiančiu tirpiklio tirpalu. Vykdykite tirpiklio gamintojo pateiktus naudojimo ir šalinimo nurodymus. Po to sutepkite pavarą specialiu Bosch tepalu, skirtu pavaroms tepti. Po pirmojo išvalymo kartokite šią išvalymo procedūrą kas 300 darbo valandų.
• Tepkite alyva judančias atjungimo sankabos detales po 100000 sukimo operacijų keliais variklio alyvos SAE 10/SAE 20 lašais. Tepkite slystančias ir riedančias detales tepalu, kurio sudėtyje yra molibdeno. Tuo pačiu patikrinkite, ar sankaba nesusidėvėjusi, siekiant užtikrinti nustatyto sukimo momento kartotinumą ir tikslumą. Po to iš naujo nustatykite atjungimo sankabos sukimo momentą.

▶ Techninės priežiūros ir remonto darbus atlikti patikėkite tik kvalifikuotiems specialistams. Taip bus užtikrinama, jog elektrinis jrankis išliks saugus.

Jgaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus.

▶ Tepimo ir valymo medžiagas šalinkite aplinkai nekenksmingu būdu. Vykdykite įstatymų reikalavimus.

Papildoma jranga

PUC-EXACT serijos tinklo adapterių galite įsigyti specializuotoje parduotuvėje.

Informacija apie visą kokybiškos papildomos jrangos programą galite gauti interneto svetainėse www.bosch-pt.com ir www.boschproductiontools.com arba pasiteirauti specializuotos prekybos atstovo.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir véliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

日本語

安全上の注意事項

安全上の一般的な注意事項

警告
