BEDIENUNGSANLEITUNG CEXACT 2 Professional BOSCH

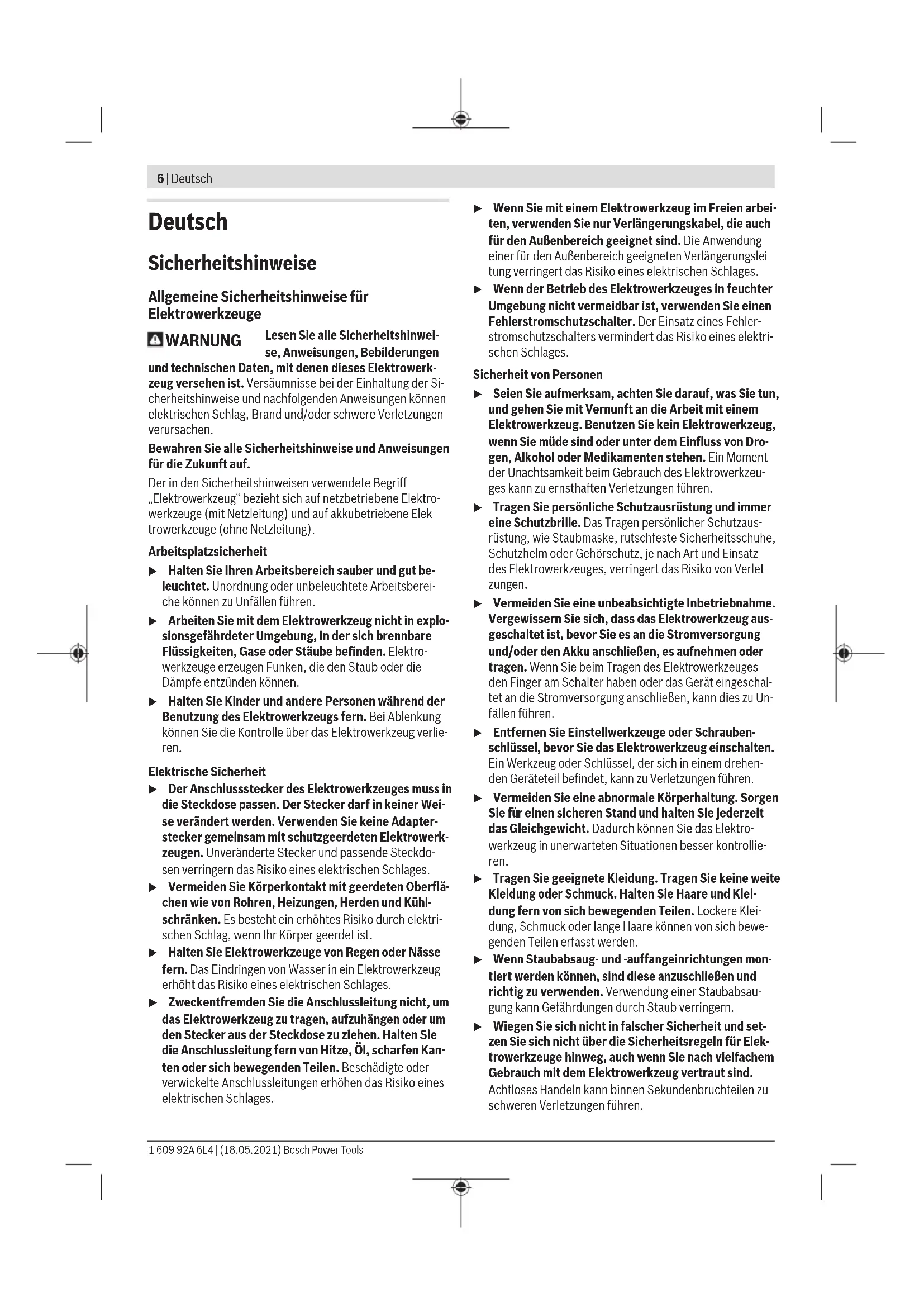

C D (7) (13) (21) (18) (2) (22) (19) (23) (22) (22) (10) (20) (11) (15) (14) (16) (17) Bosch Power Tools 1 609 92A 6L4 | (18.05.2021)6 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A 6L4 | (18.05.2021) Bosch Power ToolsDeutsch | 7 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie fu

r Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Schrauber u Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder die ei- gene Anschlussleitung treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. u Halten Sie das Elektrowerkzeug gut fest. Beim Festzie- hen und Lösen von Schrauben können kurzzeitig hohe Re- aktionsmomente auftreten. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk- zeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Anziehen und Lösen von Muttern im angegebenen Abmessungs- und Leistungsbereich. Es darf ausschließlich über ein Netzgerät der Reihe PUC-EXACT an die Stromversorgung angeschlossen werden. Das Elektrowerkzeug ist nicht als Bohrmaschine geeignet; um Personen- und Sachschäden zu vermeiden, sollten Sie niemals ein Elektrowerkzeug mit Abschaltkupplung zum Boh- ren verwenden. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Einsatzwerkzeug (z.B. Schrauberbit) (2) Werkzeugaufnahme (3) Schnellwechselfutter ¼" (4) Markierungsring (5) Drehrichtungsumschalter (6) LED-Anzeige Verschraubungen (7) Gerätekabel zum Anschluss an das Netzgerät PUC- EXACT Bosch Power Tools 1 609 92A 6L4 | (18.05.2021)8 | Deutsch (8) Aufhängebügel (9) Ein-/Ausschalter (10) Schieber für Drehmomentvorwahl (11) Hülse am Gerätekabel (12) Arbeitslicht (13) Anschlussbuchse am Netzgerät PUC-EXACT (14) Ein-/Ausschalter am Netzgerät (15) Nut in der Kupplung des Gerätekabels (7) (16) LED-Anzeige Betriebsbereitschaft (17) LED-Anzeige Störung (Überlast) (18) Anschlussstecker des Netzkabels (19) Netzkabel (20) Netzstecker (21) Anschlussbuchse für Netzkabel (22) Einstellwerkzeug (23) Einstellscheibe (24) Handgriff (isolierte Grifffläche) Technische Daten Elektrische Geradschrauber mit Schubstart C-EXACT 1 C-EXACT 1 C-EXACT 2 Sachnummer

Nennspannung V 36 36 36 Nennstrom A 1,0 1,0 1,0 Leerlaufdrehzahl min

max. Drehmoment harter/ weicher Schraubfall nach ISO 5393 Nm in-lbs 0,2 – 0,8 1,8 – 7,1 0,2 – 0,8 1,8 – 7,1 0,5 – 2,0 4,4 – 17,7 Drehrichtung Markierungsring hellgrün hellgrün weiß max. Schrauben-Ø M 2,5 M 2,5 M 4 Gewicht entsprechend EPTA-Procedure 01:2014 kg lbs 0,87 1,4 0,87 1,4 0,87 1,4 Schutzart IP 20 IP 20 IP 20 Elektrische Geradschrauber mit Schubstart C-EXACT 4 C-EXACT 4 C-EXACT 4 Sachnummer

Nennspannung V 36 36 36 Nennstrom A 1,0 1,0 1,0 Leerlaufdrehzahl min

max. Drehmoment harter/ weicher Schraubfall nach ISO 5393 Nm in-lbs 0,5 – 3,5 4,4 – 31,0 0,5 – 3,5 4,4 – 31,0 0,5 – 3,5 4,4 – 31,0 Drehrichtung Markierungsring grau grau grau max. Schrauben-Ø M 4 M 4 M 4 Gewicht entsprechend EPTA-Procedure 01:2014 kg lbs 0,87 1,4 0,87 1,4 0,87 1,4 Schutzart IP 20 IP 20 IP 20 Elektrische Geradschrauber mit Schubstart C-EXACT 6 C-EXACT 6 Sachnummer

Nennspannung V 36 36 Nennstrom A 1,0 1,0 Leerlaufdrehzahl min

1 609 92A 6L4 | (18.05.2021) Bosch Power ToolsDeutsch | 9 Elektrische Geradschrauber mit Schubstart C-EXACT 6 C-EXACT 6 max. Drehmoment harter/ weicher Schraubfall nach ISO 5393 Nm in-lbs 1,0 – 6,0 8,9 – 53,1 1,0 – 6,0 8,9 – 53,1 Drehrichtung Markierungsring schwarz schwarz max. Schrauben-Ø M 5 M 5 Gewicht entsprechend EPTA-Procedure 01:2014 kg lbs 0,87 1,4 0,87 1,4 Schutzart IP 20 IP 20 Elektrische Geradschrauber mit Hebelstart C-EXACT 1 C-EXACT 1 C-EXACT 2 Sachnummer

Nennspannung V 36 36 36 Nennstrom A 1,0 1,0 1,0 Leerlaufdrehzahl min

max. Drehmoment harter/ weicher Schraubfall nach ISO 5393 Nm in-lbs 0,2 – 0,8 1,8 – 7,1 0,2 – 0,8 1,8 – 7,1 0,5 – 2,0 4,4 – 17,7 Drehrichtung Markierungsring hellgrün hellgrün weiß max. Schrauben-Ø M 2,5 M 2,5 M 4 Gewicht entsprechend EPTA-Procedure 01:2014 kg lbs 0,87 1,4 0,87 1,4 0,87 1,4 Schutzart IP 20 IP 20 IP 20 Elektrische Geradschrauber mit Hebelstart C-EXACT 4 C-EXACT 4 C-EXACT 4 Sachnummer

Nennspannung V 36 36 36 Nennstrom A 1,0 1,0 1,0 Leerlaufdrehzahl min

max. Drehmoment harter/ weicher Schraubfall nach ISO 5393 Nm in-lbs 0,5 – 3,5 4,4 – 31,0 0,5 – 3,5 4,4 – 31,0 0,5 – 3,5 4,4 – 31,0 Drehrichtung Markierungsring grau grau grau max. Schrauben-Ø M 2,5 M 2,5 M 4 Gewicht entsprechend EPTA-Procedure 01:2014 kg lbs 0,87 1,4 0,87 1,4 0,87 1,4 Schutzart IP 20 IP 20 IP 20 Elektrische Geradschrauber mit Hebelstart C-EXACT 6 C-EXACT 6 Sachnummer

Nennspannung V 36 36 Nennstrom A 1,0 1,0 Leerlaufdrehzahl min

max. Drehmoment harter/ weicher Schraubfall nach ISO 5393 Nm in-lbs 1,0 – 6,0 8,9 – 53,1 1,0 – 6,0 8,9 – 53,1 Drehrichtung Bosch Power Tools 1 609 92A 6L4 | (18.05.2021)10 | Deutsch Elektrische Geradschrauber mit Hebelstart C-EXACT 6 C-EXACT 6 Markierungsring schwarz schwarz max. Schrauben-Ø M 5 M 5 Gewicht entsprechend EPTA-Procedure 01:2014 kg lbs 0,87 1,4 0,87 1,4 Schutzart IP 20 IP 20 Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN62841-2-2. Der A-bewertete Schalldruckpegel des Elektrowerkzeugs be- trägt typischerweise 70 dB(A). Unsicherheit K = 3 dB. Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN62841-2-2: Schrauben: a

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Montage u Unterbrechen Sie die Energieversorgung, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wech- seln oder das Elektrowerkzeug weglegen. Diese Vor- sichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. Betriebs- und Lagerungsumgebung Das Elektrowerkzeug ist ausschließlich für den Betrieb an ge- schlossenen Einsatzorten geeignet. Für einen einwandfreien Betrieb sollte die zulässige Umge- bungstemperatur zwischen –5 °C und +50 °C (23 °F und 122 °F) liegen, bei einer zulässigen relativen Luftfeuchtigkeit zwischen 20 und 95 % frei von Betauung. Der elektrische Geradschrauber sollte bei einer Temperatur zwischen –20 °C (–4 °F) und 70 °C (158 °F) aufbewahrt werden, um Schaden an der Elektronik zu vermeiden. Aufhängevorrichtung Mit dem Aufhängebügel (8) können Sie das Elektrowerkzeug an einer Aufhängevorrichtung befestigen. u Kontrollieren Sie regelmäßig den Zustand des Aufhän- gebügels und der Haken in der Aufhängevorrichtung. Werkzeugwechsel Einsatzwerkzeug einsetzen Ziehen Sie das Schnellwechselfutter (3) nach vorn. Stecken Sie das Einsatzwerkzeug (1) in die Werkzeugaufnahme (2), und lassen Sie das Schnellwechselfutter wieder los. Verwenden Sie nur Einsatzwerkzeuge mit passendem Einste- ckende (1/4"-Sechskant). u Achten Sie beim Einsetzen eines Einsatzwerkzeugs darauf, dass es fest auf der Werkzeugaufnahme sitzt. Wenn das Einsatzwerkzeug nicht fest mit der Werkzeug- aufnahme verbunden ist, kann es sich wieder lösen und nicht mehr kontrolliert werden. Einsatzwerkzeug entnehmen Ziehen Sie das Schnellwechselfutter (3) nach vorn. Nehmen Sie das Einsatzwerkzeug (1) aus der Werkzeugaufnahme (2), und lassen Sie das Schnellwechselfutter wieder los. Anschluss an die Energieversorgung (siehe Bilder A - B) Das Elektrowerkzeug wird ohne Netzgerät geliefert. Zum An- schluss an die Energieversorgung wird das Netzgerät PUC- EXACT benötigt. u Betreiben Sie das Netzgerät PUC-EXACT ausschließ- lich mit den dafür vorgesehenen Elektrowerkzeugen. Der Betrieb anderer elektrischer Geräte kann zur Zerstö- rung des PUC-EXACT und dieser Geräte führen. u Versuchen Sie nie, das Elektrowerkzeug C-EXACT di- rekt an das Stromnetz anzuschließen. Verwenden Sie kein Verlängerungskabel. Das Elektrowerkzeug C-EX- ACT kann dadurch zerstört werden. u Verwenden Sie ausschließlich Originalkabel! Prüfen Sie vor jeder Benutzung Gerät, Kabel und Stecker auf 1 609 92A 6L4 | (18.05.2021) Bosch Power ToolsDeutsch | 11 etwaige Beschädigungen. Die Kabel dürfen nicht repa- riert, sondern müssen ausgetauscht werden. u Lassen Sie Wartungs- und Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Verbinden Sie immer erst das Elektrowerkzeug mit dem Netzgerät PUC-EXACT, bevor Sie das Netzgerät an das Stromnetz anschließen. Stecken Sie das Gerätekabel (7) in die Anschlussbuchse (13) des Netzgerätes PUC-EXACT. Achten Sie darauf, dass die Nut (15) in der Kupplung des Gerätekabels auf den Zap- fen in der Anschlussbuchse passt. Schrauben Sie die Hülse (11) im Uhrzeigersinn auf die Anschlussbuchse. Achten Sie bei elektrischen Geradschraubern mit Hebel- start darauf, dass Sie den Schrauber nicht auf den Hebel le- gen, bevor Sie das Netzgerät PUC-EXACT an das Stromnetz anschließen. So verhindern Sie eine unbeabsichtigte Inbe- triebnahme des Schraubers. Achten Sie bei elektrischen Geradschraubern mit Schub- start darauf, dass Sie keinen axialen Druck auf den Schrau- ber ausüben, wenn Sie das Netzgerät PUC-EXACT an das Stromnetz anschließen. So verhindern Sie eine unbeabsich- tigte Inbetriebnahme des Schraubers. Stecken Sie zuerst den Anschlussstecker (18) des Netzka- bels (19) in die Anschlussbuchse (21) des Netzgerätes PUC-EXACT. Nun können Sie den PUC-EXACT an die Ener- gieversorgung anschließen, indem Sie den Netzstecker (20) in eine Steckdose mit Schutzkontakt stecken. Verbinden Sie immer zuerst das Netzkabel mit dem Netzge- rät PUC-EXACT, bevor Sie den Netzstecker (20) in die Steckdose stecken, sonst besteht die Gefahr eines elektri- schen Schlages. Betrieb Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen per- sönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Drehrichtung einstellen Rechtslauf: Bei Lieferung ist das Elektrowerkzeug zum Eindrehen von Schrauben und Muttern eingestellt (Rechtslauf). Der Drehrichtungsumschalter (5) ist nicht gedrückt. Linkslauf: Zum Lösen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter (5). Durch Drehen des gedrückten Drehrichtungsumschalters kann dieser arretiert werden. u Betätigen Sie den Drehrichtungsumschalter(5) nur bei Stillstand des Elektrowerkzeuges. Ein-/Ausschalten des Netzgeräts PUC-EXACT (siehe Bild A) Sie müssen zuerst das Netzgerät PUC-EXACT in Betrieb neh- men, bevor Sie das Elektrowerkzeug C-EXACT einschalten können (siehe „Anschluss an die Energieversorgung (siehe Bilder A - B)“, Seite10). Zum Einschalten des Netzgeräts drücken Sie den Ein-/Aus- schalter (14) am Netzgerät in Position „1“. Die grün leuchtende LED-Anzeige (16) zeigt an, wenn das Netzgerät betriebsbereit ist. PUC-EXACT-1: Leuchtet die LED-Anzeige (17), liegt eine Störung vor. Zum Ausschalten des Netzgeräts drücken Sie den Ein-/Aus- schalter am Netzgerät (14) in Position „0“. Ein-/Ausschalten des Elektrowerkzeugs Die Schrauber haben eine vom Drehmoment abhängige Abschaltkupplung, die im angege- benen Bereich einstellbar ist. Sie spricht an, wenn das eingestellte Drehmoment erreicht ist. Elektrische Geradschrauber mit Hebelstart Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (9) bis zum Anschlag. Das Elektrowerkzeug schaltet sich automatisch aus, so- bald das eingestellte Drehmoment erreicht ist. u Bei vorzeitigem Loslassen des Ein-/Ausschalters (9) wird das voreingestellte Drehmoment nicht erreicht. Elektrische Geradschrauber mit Schubstart Zum Einschalten des Elektrowerkzeugs setzen Sie das Ein- satzwerkzeug auf die Schraube auf und üben axial leichten Druck auf den Schrauber aus. Das Elektrowerkzeug schaltet sich automatisch aus, so- bald das eingestellte Drehmoment erreicht ist. u Bei vorzeitiger Entlastung des Schraubers, z.B. wenn das Einsatzwerkzeug des Schraubers von der Schrau- be rutscht, wird das voreingestellte Drehmoment nicht erreicht. Beim Einschalten des Elektrowerkzeugs oder durch kurzen Druck auf die Rechts-Links-Umschaltung (5) aktivieren Sie ein LED-Arbeitslicht. Die LED erlischt ca. zwei Minuten nach der letzten Verschraubung. u Blicken Sie nicht direkt in das Arbeitslicht, es kann Sie blenden. Arbeitshinweise u Unterbrechen Sie die Energieversorgung, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wech- seln oder das Elektrowerkzeug weglegen. Diese Vor- sichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerk- zeuge können abrutschen. Bosch Power Tools 1 609 92A 6L4 | (18.05.2021)12 | Deutsch Drehmoment einstellen (siehe Bilder C - D) Das Drehmoment hängt von der Federvorspannung der Ab- schaltkupplung ab. Die Abschaltkupplung löst sowohl im Rechts- als auch im Linkslauf bei Erreichen des eingestellten Drehmoments aus. Zum Einstellen des individuellen Drehmoments nur das mit- gelieferte Einstellwerkzeug (22) verwenden. – Schieben Sie den Schieber (10) am Elektrowerkzeug komplett zurück. – Stecken Sie das Einstellwerkzeug (22) in die Werkzeug- aufnahme (2) und drehen Sie es langsam. – Sobald in der Gehäuseöffnung eine kleine Ausbuchtung (Einstellscheibe (23)) in der Kupplung zu sehen ist, ste- cken Sie das Einstellwerkzeug (22) in diese Ausbuchtung und drehen es. Drehen im Uhrzeigersinn ergibt ein höheres Drehmoment, Drehen gegen den Uhrzeigersinn ein niedrigeres Drehmo- ment. – Entnehmen Sie das Einstellwerkzeug (22). Schieben Sie den Schieber (10) wieder nach vorn, um die Kupplung vor Verschmutzung zu schützen. Hinweis: Die erforderliche Einstellung ist von der Art der Schraubverbindung abhängig und lässt sich am besten im praktischen Versuch ermitteln. Probeverschraubung mit ei- nem Drehmomentschlüssel überprüfen. u Stellen Sie das Drehmoment nur im angegebenen Leistungsbereich ein, da sonst die Abschaltkupplung nicht mehr anspricht. Drehmomenteinstellung markieren Zur Kennzeichnung individuell eingestellter Drehmomente können Sie den Markierungsring (4) gegen einen andersfar- bigen Markierungsring austauschen. Drücken Sie den Markierungsring (4) mit einem dünnen Schraubendreherblatt, einem Spachtel oder Ähnlichem ab. Benutzen Sie das Elektrowerkzeug immer mit einem Markie- rungsring, um sicher zu sein, dass das Gehäuse gegen Staub und Schmutz geschützt ist. Anzeige Verschraubungen (grün/rote LED) Bei Erreichen des voreingestellten Drehmoments löst die Abschaltkupplung aus. Die LED-Anzeige (6) leuchtet grün. Wurde das voreingestellte Drehmoment nicht erreicht, leuchtet die LED-Anzeige (6) rot auf, und es ertönt ein akus- tisches Signal. Die Verschraubung muss noch einmal durch- geführt werden. Wiederholschutz bei elektrischen Geradschraubern mit Hebelstart Wurde bei einer Verschraubung die Abschaltkupplung aus- gelöst, schaltet der Motor ab. Ein Wiedereinschalten ist erst nach 0,3 Sekunden Pause möglich. Sie vermeiden dadurch ein versehentliches Nachziehen bereits fester Verschrau- bungen. Wiederholschutz bei elektrischen Geradschraubern mit Schubstart Die Elektrowerkzeuge haben keinen Wiederholschutz und können unmittelbar nach automatischer Abschaltung wieder eingeschaltet werden. Wartung und Service Wartung und Reinigung u Trennen Sie das Netzgerät PUC-EXACT vom Netz, be- vor Sie Reinigungsarbeiten durchführen. Dadurch ver- meiden Sie die Gefahr eines elektrischen Schlages. Das Ausschalten des Netzgeräts ist nicht ausreichend. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. Schmierung des Elektrowerkzeugs Schmierstoff: Spezial-Getriebefett (225 ml) Sachnummer 3 605 430 009 Molykotefett Motorenöl SAE 10/SAE 20 – Reinigen Sie nach den ersten 150 Betriebsstunden das Getriebe mit einem milden Lösungsmittel. Befolgen Sie die Hinweise des Lösungsmittelherstellers zu Gebrauch und Entsorgung. Schmieren Sie das Getriebe anschlie- ßend mit Bosch-Spezial-Getriebefett. Wiederholen Sie den Reinigungsvorgang jeweils nach 300 Betriebsstun- den ab der ersten Reinigung. – Ölen Sie die beweglichen Teile der Abschaltkupplung nach 100000 Verschraubungen mit einigen Tropfen Mo- torenöl SAE 10/SAE 20. Schmieren Sie die gleitenden und rollenden Teile mit Molykotefett. Überprüfen Sie bei dieser Gelegenheit die Kupplung auf Verschleiß, um si- cherzugehen, dass die Wiederholbarkeit und Genauigkeit nicht beeinflusst wurden. Anschließend muss das Dreh- moment der Kupplung erneut eingestellt werden. u Lassen Sie Wartungs- und Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Eine autorisierte Bosch-Kundendienststelle führt diese Ar- beiten schnell und zuverlässig aus. u Entsorgen Sie Schmier- und Reinigungsstoffe umwelt- gerecht. Beachten Sie die gesetzlichen Vorschriften. Zubehör Netzgeräte der Reihe PUC-EXACT erhalten Sie bei Ihrem Fachhändler. Über das komplette Qualitätszubehörprogramm können Sie sich im Internet unter www.bosch-pt.com und www.boschproductiontools.com oder bei Ihrem Fachhänd- ler informieren. 1 609 92A 6L4 | (18.05.2021) Bosch Power ToolsEnglish | 13 Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711) 40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek- tro- und Elektronik-Altgerate und ihrer Umsetzung in natio- nales Recht mussen nicht mehr gebrauchsfahige Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugefuhrt werden. English Safety Instructions General Power Tool Safety Warnings WARNING Read all safety warnings, instruc- tions, illustrations and specifica- tions provided with this power tool. Failure to follow all in- structions listed below may result in electric shock, fire and/ or serious injury. Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains- operated (corded) power tool or battery-operated (cord- less) power tool. Work area safety u Keep work area clean and well lit. Cluttered or dark areas invite accidents. u Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. u Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety u Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. u Avoid body contact with earthed or grounded sur- faces, such as pipes, radiators, ranges and refrigerat- ors. There is an increased risk of electric shock if your body is earthed or grounded. u Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of elec- tric shock. u Do not abuse the cord. Never use the cord for carry- ing, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. u When operating a power tool outdoors, use an exten- sion cord suitable for outdoor use. Use of a cord suit- able for outdoor use reduces the risk of electric shock. u If operating a power tool in a damp location is un- avoidable, use a residual current device (RCD) protec- ted supply. Use of an RCD reduces the risk of electric shock. Personal safety u Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inatten- tion while operating power tools may result in serious per- sonal injury. u Use personal protective equipment. Always wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal in- juries. u Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or en- ergising power tools that have the switch on invites acci- dents. Bosch Power Tools 1 609 92A 6L4 | (18.05.2021)14 | English u Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal in- jury. u Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. u Dress properly. Do not wear loose clothing or jew- ellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. u If devices are provided for the connection of dust ex- traction and collection facilities, ensure these are con- nected and properly used. Use of dust collection can re- duce dust-related hazards. u Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe in- jury within a fraction of a second. Power tool use and care u Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was de- signed. u Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. u Disconnect the plug from the power source and/or re- move the battery pack, if detachable, from the power tool before making any adjustments, changing ac- cessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. u Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. u Maintain power tools and accessories. Check for mis- alignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. u Keep cutting tools sharp and clean. Properly main- tained cutting tools with sharp cutting edges are less likely to bind and are easier to control. u Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into ac- count the working conditions and the work to be per- formed. Use of the power tool for operations different from those intended could result in a hazardous situation. u Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations. Service u Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Safety Warnings for Screwdrivers u Hold the power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring or its own cord. Fasteners contacting a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an elec- tric shock. u Use suitable detectors to determine if utility lines are hidden in the work area or call the local utility com- pany for assistance. Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property dam- age or may cause an electric shock. u Hold the power tool securely. When tightening and loosening screws be prepared for temporarily high torque reactions. u Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand. u Always wait until the power tool has come to a com- plete stop before placing it down. The application tool can jam and cause you to lose control of the power tool. Products sold in GB only: Your product is fitted with an BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an au- thorised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Product Description and Specifications Read all the safety and general instructions. Failure to observe the safety and general in- structions may result in electric shock, fire and/or serious injury. Please observe the illustrations at the beginning of this oper- ating manual. Intended Use The power tool is intended for (un)screwing screws and tightening/loosening nuts in the specified dimension and performance range. It must only be connected to the mains via a PUC-EXACT series power supply unit. The power tool is not intended for drilling; in order to pre- vent personal injury and damage to property, power tools with a shut-off clutch should never be used for drilling. 1 609 92A 6L4 | (18.05.2021) Bosch Power ToolsEnglish | 15 Product Features The numbering of the product features refers to the diagram of the power tool on the graphics page. (1) Application tool (e.g. screwdriver bit) (2) Tool holder (3) Quick-change chuck ¼" (4) Marking ring (5) Rotational direction switch (6) LED indicator for screwdriving applications (7) Tool cable for connecting to the PUC-EXACT power supply unit (8) Hanging hook (9) On/off switch (10) Slider for preselecting the torque (11) Tool cable sleeve (12) Worklight (13) Connection socket on the PUC-EXACT power supply unit (14) On/off switch on the power supply unit (15) Groove in the clutch of the tool cable (7) (16) LED "ready for use" indicator (17) LED fault indicator (overload) (18) Mains cable connector plug (19) Mains cable (20) Mains plug (21) Mains cable connection socket (22) Adjustment tool (23) Setting disc (24) Handle (insulated gripping surface) Technical data Electric straight screwdriver with push start C-EXACT 1 C-EXACT 1 C-EXACT 2 Article number

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Elektrische Geradschrauber mit Schubstart/ Elektrische Geradschrauber mit Hebelstart Sachnummer
