BRUKSANVISNING CEXACT 2 Professional BOSCH

Svensk .... Sidan 63

Norsk....Side 70

Suomi Sivu 77

Dermed sikres størst mulig maskinsikkerhed.

Produkt- og ydelsesbeskrivelse

Drifts- og opbevaringsforhold

Venstreløb: Skruer og møtrikker løsnes ved at trykke på retningsomskifteren (5). Denne kan fastlåses ved at dreje på den nedtrykkede retningsomskifter.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.
▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du

bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stodig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og -oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.
▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Därlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.

▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Service

Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for skrumaskiner

▶ Bruk de isolerte grepsflatene när du holder elektroverktøyet under arbeid der verktøyet kan komme borti skjulte ledninger eller sin egen ledning. Hvis verktøyet berører en strømførende ledning, kan eksponerte metalldeler på elektroverktøyet bli strømførende, noe som kan føre til at brukeren får elektrisk støt.
Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.
▶ Hold elektroverktøyet godt fast. Under stramming og løsing av skruer kan det oppstå kortvarige høye reaksjonsmomenter.
Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.

Produktbeskrivelse og ytelsesspesifikasjoner

Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet til innskruing og løsning av skruer og til tiltrekking og løsing av muttere i angitt mål- og effektområde. Det må utelukkende kobles til strømforsyningen via en nettadapter i serien PUC-EXACT. Elektroverktøyet er ikke beregnet som boremaskin; for å unngå person- og materielle skader bør du aldri bruke et elektroverktøy med automatisk utkobling til boring.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

(1) Innsatsverktøy (f.eks. skrubits)

72 | Norsk

(2) Verktøyholder
(3) Hurtigchuck 1/4"
(4) Markeringsring
(5) Høyre/venstre-bryter
(6) LED-indikator for skrukoblinger
(7) Verktøyledning for tilkobling til nettadapteren PUC-EXACT
(8) Opphengsbøyle
(9) På-/av-bryter
(10) Glidebryter for turtallsinnstilling
(11) Hylse på verktøyledningen
(12) Arbeidslys

(13) Kontakt på nettadapteren PUC-EXACT
(14) På-/av-bryter på nettapparatet
(15) Spor i koblingen til verktøyledningen (7)
(16) LED-melding driftsberedskap
(17) LED-melding feil (overbelastning)
(18) Støpsel til strømledningen
(19) Strømledning
(20) Strømstøpsel
(21) Kontakt for strømledning
(22) Innstillingsverktøy
(23) Innstillingsskive
(24) Håndtak (isolert grepsflate)

Tekniske data

Elektrisk rettskrutrekker med skyvestart C-EXACT 1 C-EXACT 1 C-EXACT 2

Artikkelnummer		0 602 495207	0 602 495218	0 602 495208
Nominell spenning V 36 36 36
Merkestrøm A 1,0 1,0 1,0
Tomgangsturtall o/min 1000 500 500
Maks. dreiemoment for hard/myk skruing jf. ISO 5393 Nm	in-lbs	0,2 - 0,81,8 - 7,1	0,2 - 0,81,8 - 7,1	0,5 - 2,04,4 - 17,7
Dreieretning		ΩΩ	ΩΩ	ΩΩ
Markeringsring lysegrønn lysegrønn Hvit
Maks. skrue-∅ M 2,5 M 2,5 M 4
Vekt i samsvar med EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Kapslingsgrad		IP 20	IP 20	IP 20

Elektrisk rettskrutrekker med skyvestart C-EXACT 4 C-EXACT 4 C-EXACT 4

Artikkelnummer		0 602 495205	0 602 495206	0 602 495217
Nominell spenning V 36 36 36
Merkestrøm A 1,0 1,0 1,0
Tomgangsturtall o/min 1000 1000 275
Maks. dreiemoment for hard/myk skruing jf. ISO 5393 Nm	in-lbs	0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0	0,5 - 3,54,4 - 31,0
Dreieretning		ΩΩ	ΩΩ	ΩΩ
Markeringsring		grå	grå	grå
Maks. skrue-∅		M 4	M 4	M 4
Vekt i samsvar med EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Kapslingsgrad		IP 20	IP 20	IP 20

Elektrisk rettskrutrekker med skyvestart		C-EXACT 6 C-EXACT 6
Artikkelnummer		0 602 495 0 602 495
		215 216
Nominell spenning	V 36 36

Norsk | 73

Elektrisk rettskrutrekker med skyvestart C-EXACT 6 C-EXACT 6

Merkestrøm A 1,0 1,0
Tomgangsturtall o/min 1000 500
Maks. dreiemoment for hard/myk skruing jf. ISO 5393 Nm	in-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Dreieretning		ΩΩ	ΩΩ
Markeringsring sort sort
Maks. skrue-∅ M 5 M 5
Vekt i samsvar med EPTA-Procedure 01:2014 kg	Ibs	0,871,4	0,871,4
Kapslingsgrad IP 20 IP 20

Elektrisk rettskrutrekker med spakstart C-EXACT 1 C-EXACT 1 C-EXACT 2

Artikkelnummer		0 602 495202	0 602 495213	0 602 495203
Nominell spenning	V	36	36	36
Merkestrøm	A 1,0 1,0 1,0
Tomgangsturtall	o/min 1000 500 500
Maks. dreiemoment for hard/myk skruing jf. ISO 5393	Nm	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Dreieretning		ΩΩ	ΩΩ	ΩΩ
Markeringsring		lysegrønn	lysegrønn Hvit
Maks. skrue-∅		M 2,5	M 2,5 M 4
Vekt i samsvar med EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Kapslingsgrad		IP 20 IP 20 IP 20

Elektrisk rettskrutrekker med spakstart C-EXACT 4 C-EXACT 4 C-EXACT 4

Artikkelnummer		0 602 495200	0 602 495201	0 602 495212
Nominell spenning	V	36	36	36
Merkestrøm	A 1,0 1,0 1,0
Tomgangsturtall	^-1	1000	1000 275
Maks. dreiemoment for hard/myk skruing jf. ISO 5393	Nmin-lbs	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0	0,5 – 3,54,4 – 31,0
Dreieretning		ΩΩ	ΩΩ	ΩΩ
Markeringsring		grå	grå	grå
Maks. skrue-∅		M 2,5	M 2,5 M 4
Vekt i henhold til EPTA-Procedure 01:2014	kglbs	0,871,4	0,871,4	0,871,4
Kapslingsgrad		IP 20 IP 20 IP 20

Elektrisk rettskrutrekker med spakstart		C-EXACT 6 C-EXACT 6
Artikkelnummer		0 602 495210	0 602 495211
Nominell spenning	V	36	36
Merkestrøm A 1,0 1,0
Tomgangsturtall o/min 1000 500

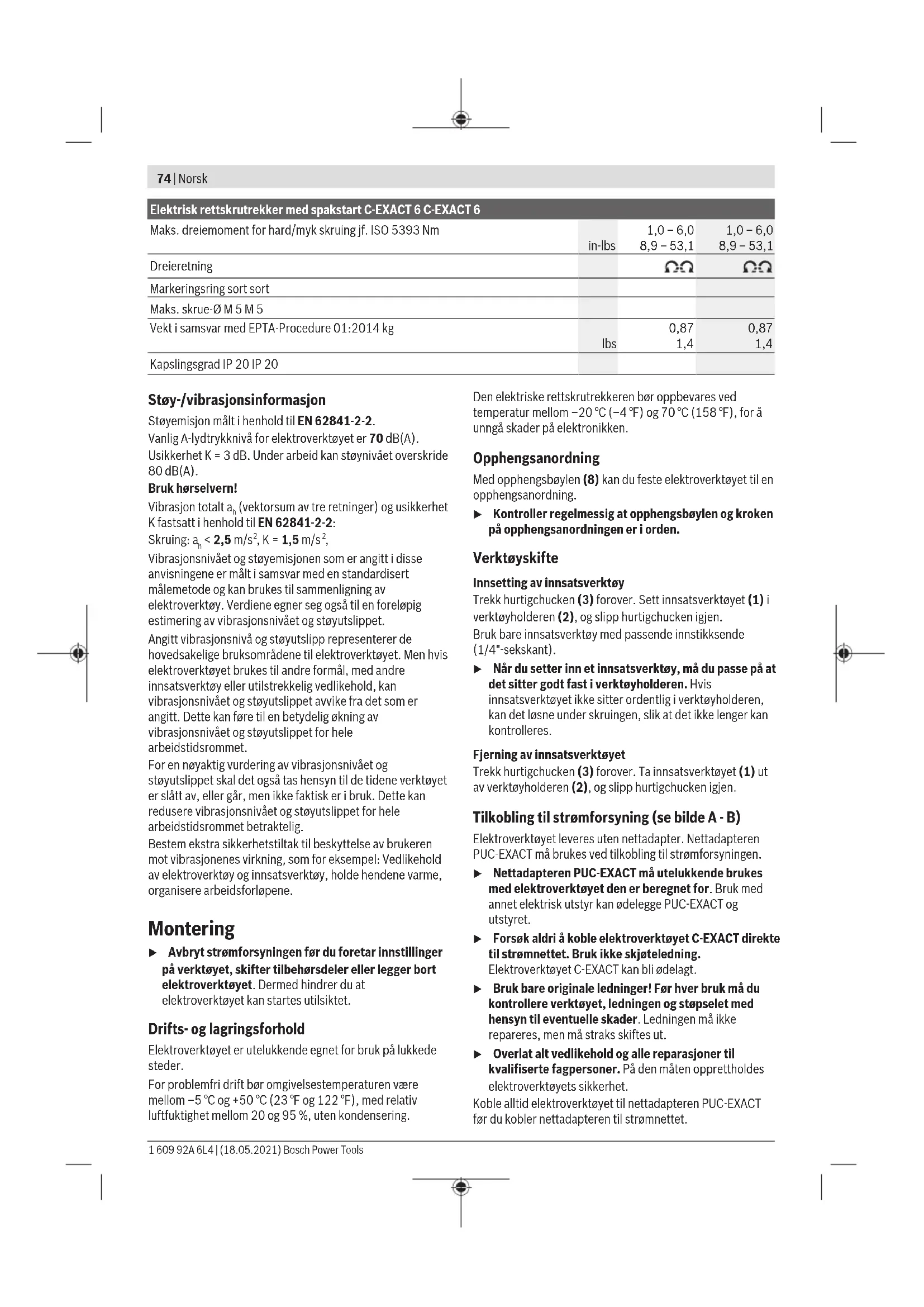

74|Norsk

Elektrisk rettskrutrekker med spakstart C-EXACT 6 C-EXACT 6

Maks. dreiemoment for hard/myk skruing jf. ISO 5393 Nm	in-lbs	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
Dreieretning		ΩΩ	ΩΩ
Markeringsring sort sort
Maks. skrue-∅ M 5 M 5
Vekt i samsvar med EPTA-Procedure 01:2014 kg		0,87	0,87
	Ibs	1,4	1,4
Kapslingsgrad IP 20 IP 20

Støy-/vibrasjonsinformasjon

Støyemisjon målt i henhold til EN 62841-2-2.

Vanlig A-lydtrykknivå for elektroverktøyet er 70 dB(A).

Usikkerhet K = 3 dB. Under arbeid kan støynivået overskride 80 dB(A).

Bruk hørselvern!

Vibrasjon totalt a _n (vektorsum av tre retninger) og usikkerhet K fastsatt i henhold til EN 62841-2-2:

Skruing: a_n < 2,5 m/s^2, K = 1,5 m/s^2 ,

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet.

Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Montering

- Avbryt strømforsyningen før du foretar innstillinger på verktøyet, skifter tilbehørsdeler eller legger bort elektroverktøyet. Dermed hindrer du at elektroverktøyet kan startes utilsiktet.

Drifts- og lagringsforhold

Elektroverktøyet er utelukkende egnet for bruk på lukkede steder.

For problemfri drift bør omgivelsestemperaturen være mellom -5^ og +50^ (23°F og 122°F), med relativ luftfuktighet mellom 20 og 95%, uten kondensering.

Den elektriske rettskrutrekkeren bør oppbevares ved temperatur mellom -20^ (-4^) og 70^ (158^) , for å unngå skader på elektronikken.

Opphengsanordning

Med opphengsbøylen (8) kan du feste elektroverktøyet til en opphengsanordning.

- Kontroller regelmessig at opphengsbøylen og kroken på opphengsanordningen er i orden.

Verktøyskifte

Innsetting av innsatsverktøy

Trekk hurtigchucken (3) forover. Sett innsatsverktøyet (1) i verktøyholderen (2), og slipp hurtigchucken igjen. Bruk bare innsatsverktøy med passende innstikksende (1/4"-sekskant).

Når du setter inn et innsatsverktøy, må du passe på at det sitter godt fast i verktøyholderen. Hvis innsatsverktøyet ikke sitter ordentlig i verktøyholderen, kan det løsne under skruingen, slik at det ikke lenger kan kontrolleres.

Fjerning av innsatsverktøyet

Trekk hurtigchucken (3) forover. Ta innsatsverktøyet (1) ut av verktøyholderen (2), og slipp hurtigchucken igjen.

Tilkobling til strømforsyning (se bilde A - B)

Elektroverktøyet leveres uten nettadapter. Nettadapteren PUC-EXACT må brukes ved tilkobling til strømforsyningen.

▶ Nettadapteren PUC-EXACT må utelukkende brukes med elektroverktøyet den er beregnet for. Bruk med annet elektrisk utstyr kan ødelegge PUC-EXACT og utstyret.
▶ Forsøk aldri å koble elektroverktøyet C-EXACT direkte til strømnettet. Bruk ikke skjøteledning. Elektroverktøyet C-EXACT kan bli ødelagt.
▶ Bruk bare originale ledninger! Før hver bruk må du kontrollere verktøyet, ledningen og støpselet med hensyn til eventuelle skader. Ledningen må ikke repareres, men må straks skiftes ut.
Overlat alt vedlikehold og alle reparasjoner til kvalifiserte fagpersoner. På den måten opprettholdes elektroverktøyets sikkerhet.
Koble alltid elektroverktøyet til nettadapteren PUC-EXACT før du kobler nettadapteren til strømnettet.

Sett verktøyledningen (7) i kontakten (13) til nettadapteren PUC-EXACT. Pass på at sporet (15) i koblingen til verktøyledningen passer i tappen i kontakten. Skru hylsen (11) med urviseren på kontakten.

I forbindelse med elektriske rettskrutrekkere med

skyvestart må du passe på at du ikke utøver aksialt trykk på skrutrekkeren när du kobler nettadapteren PUC-EXACT til strømnettet. Slik forhindrer du en ufrivillig innkopling av skrutrekkeren.

Sett først tilkoblingsstøpselet (18) til strømledningen (19) i kontakten (21) til nettadapteren PUC-EXACT. Nå kan du koble PUC-EXACT til strømforsyningen ved å sette nettstøpselet (20) i en jordet stikkontakt.

Koble alltid strømledningen til nettadapteren PUC-EXACT før du setter nettstøpselet (20) i stikkontakten, ellers er det fare for elektrisk støt.

Bruk

Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.

Innstilling av rotasjonsretningen

Høyregang: Ved levering er elektroverktøyet innstilt for innskruing av skruer og muttere (høyregang). Dreieretningsvelgeren (5) er ikke trykt inn.

Venstregang: For å løsne skruer og muttere trykker du på dreieretningsvelgeren (5). Når den inntrykte dreieretningsvelgeren trykkes inn, kan den låses.

▶ Du må bare aktivere dreieretningsvelgeren (5) när elektroverktøyet er stanset.

Slå nettadapteren PUC-EXACT på/av (se bilde A)

Du må slå på nettadapteren PUC-EXACT før du kan slå på elektroverktøyet C-EXACT (se „Tilkobling til strømforsyning (se bilde A - B)“, Side 74).

For å slå på nettadapteren trykker du på-/av-bryteren (14) på nettadapteren til stillingen "1".

Lysdioden (16) lyser grønt når nettadapteren er klar til bruk. PUC-EXACT-1: Hvis lysdioden (17) lyser, foreligger det en feil.

For å slå av nettadapteren trykker du på-/av-bryteren på nettadapteren (14) til stillingen "0".

Inn-/utkopling av elektroverktøyet

Elektrisk rettskrutrekker med spakstart

For å slå på elektroverktøyet trykker du på på/-av-bryteren (9) til den stopper.

▶ Hvis på-/av-bryteren (9) slippes for tidlig, blir ikke det forhåndsinnstilte dreiemomentet nädd.

Elektrisk rettskrutrekker med skyvestart

For å slå på elektroverktøyet setter du innsatsverktøyet på skruen og utøver svakt aksialt trykk på skrutrekkeren.

▶ Ved for tidlig avlastning av skrutrekkeren, for eksempel hvis innsatsverktøyet til skrutrekkeren glir av fra skruen, oppnås ikke forhåndsinnstilt dreiemoment.

Ved innkobling av elektroverktøyet eller ved kort trykk på dreieretningsvelgeren (5) aktiverer du et LED-arbeidslys. LED-lyset slukker ca. to minutter etter siste skruing.

Ikke se rett inn i arbeidslyset, ettersom du kan bli blendet.

Informasjon om bruk

- Avbryt strømforsyningen før du foretar innstillinger på verktøyet, skifter tilbehørsdeler eller legger bort elektroverktøyet. Dermed hindrer du at elektroverktøyet kan startes utilsiktet.

▶ Sett elektroverktøyet bare mot mutteren/skruen när det er slått av. Innsatsverktøy som dreier seg kan skli.

Stille inn dreiemomentet (se bilde C - D)

Dreiemomentet avhenger av fjærforbelastningen til utkoblingsclutchen. Utkoblingsclutchen utløses når innstilt dreiemoment er nådd, både ved høyre- og venstrerotering. Individuelt dreiemoment må bare stilles inn med innstillingsverktøyet (22) som fulgte med.

- Skyv glidebryteren (10) på elektroverktøyet helt tilbake.

- Sett innstillingsverktøyet (22) i verktøyholderen (2), og drei det langsomt.

- Når du ser en liten fordypning i husåpningen (innstillingsskive (23)) i koblingen, stikker du innstillingsverktøyet (22) i denne og dreier det.

Når du dreier med urviseren, blir dreiemomentet høyere, og når du dreier mot urviseren, blir det lavere.

- Ta ut innstillingsverktøyet (22). Skyv glidebryteren (10) forover igjen for å beskytte koblingen mot smuss.

Merknad: Dreiemomentinnstillingen som kreves, avhenger av skrueforbindelsen, og fastsettes best gjennom praktiske forsøk. Kontroller en prøveskrukobling med en momentnøkkel.

▶ Still bare inn dreiemomentet i det angitte effektområdet, ettersom utkoblingsclutchen ellers ikke vil aktiveres.

76 | Norsk

Markering av dreiemomentinnstillingen

For å markere individuelt innstilte dreiemomenter kan du bytte ut markeringsringen (4) med en markeringsring med en annen farge.

Trykk markeringsringen (4) av med et tynt skrutrekkerblad, en spatel eller lignende.

Bruk alltid elektroverktøyet med en markeringsring, slik at du er sikker på at huset er beskyttet mot støv og smuss.

Visning av skruforbindelser (grønn/rød LED)

Beskyttelse mot gjentatt innkopling på elektriske rettskrutrekkere med spakstart

Hvis utkoblingsclutchen utløses under skruing, slås motoren av. Det er ikke mulig å slå på igjen før det har gått 0,3 sekunder. Dermed unngår du at skrueforbindelser som allerede er skrudd fast, strammes igjen ved en feiltagelse.

Beskyttelse mot gjentatt innkopling på elektriske rettskrutrekkere med skyvestart

Elektroverktøyene har ingen beskyttelse mot ny innkobling og kan koples inn igjen straks etter den automatiske utkoplingen.

Service og vedlikehold

Vedlikehold og rengjøring

Koble nettadapteren PUC-EXACT fra nettet før rengjøringsarbeider. Dermed unngår du fare for elektrisk støt. Det er ikke tilstrekkelig å kun slå av nettapparatet.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

Smøring av elektroverktøyet

Smøremiddel:

Spesialsmøring for girkasser (225 ml)

Artikkelnummer 3 605 430 009

Molykote smørefett

Motorolje SAE 10/SAE 20

• Rengjør giret med et mildt løsemiddel etter de 150 første driftstimene. Følg løsemiddelprodusentens anvisninger for bruk og avfallsbehandling. Smør deretter giret med Bosch spesialsmøring for girkasser. Gjenta rengjøringen 300 driftstimer etter den første rengjøringen.
• Olje de bevegelige delene i utkoblingsclutchen etter 100000 skruinger med noen dråper motorolje SAE 10/SAE 20. Smør de glidende og rullende delene med Molykote-smørefett. Kontroller samtidig clutchen for slitasje, slik at du er sikker på at repeterbarheten og nøyaktigheten ikke er redusert. Deretter må dreiemomentet til clutchen stilles inn på nytt.

Overlat alt vedlikehold og alle reparasjoner til kvalifiserte fagpersoner. På den måten opprettholdes elektroverktøyets sikkerhet.
Et autorisert Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig.
Kast smøre- og rengjøringsmidler miljøvennlig. Følg gjeldende forskrifter.

Tilbehør

Nettadaptere i serien PUC-EXACT fås kjøpt hos forhandleren.

Du kan få informasjon om hele sortimentet av

kvalitetstilbehør på www.bosch-pt.com og

www.boschproductiontools.com eller hos forhandleren.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Suomi

Turvallisuusohjeet
