INSTRUKCJA OBSŁUGI CEXACT 2 Professional BOSCH

pl instrukcia orygnalna

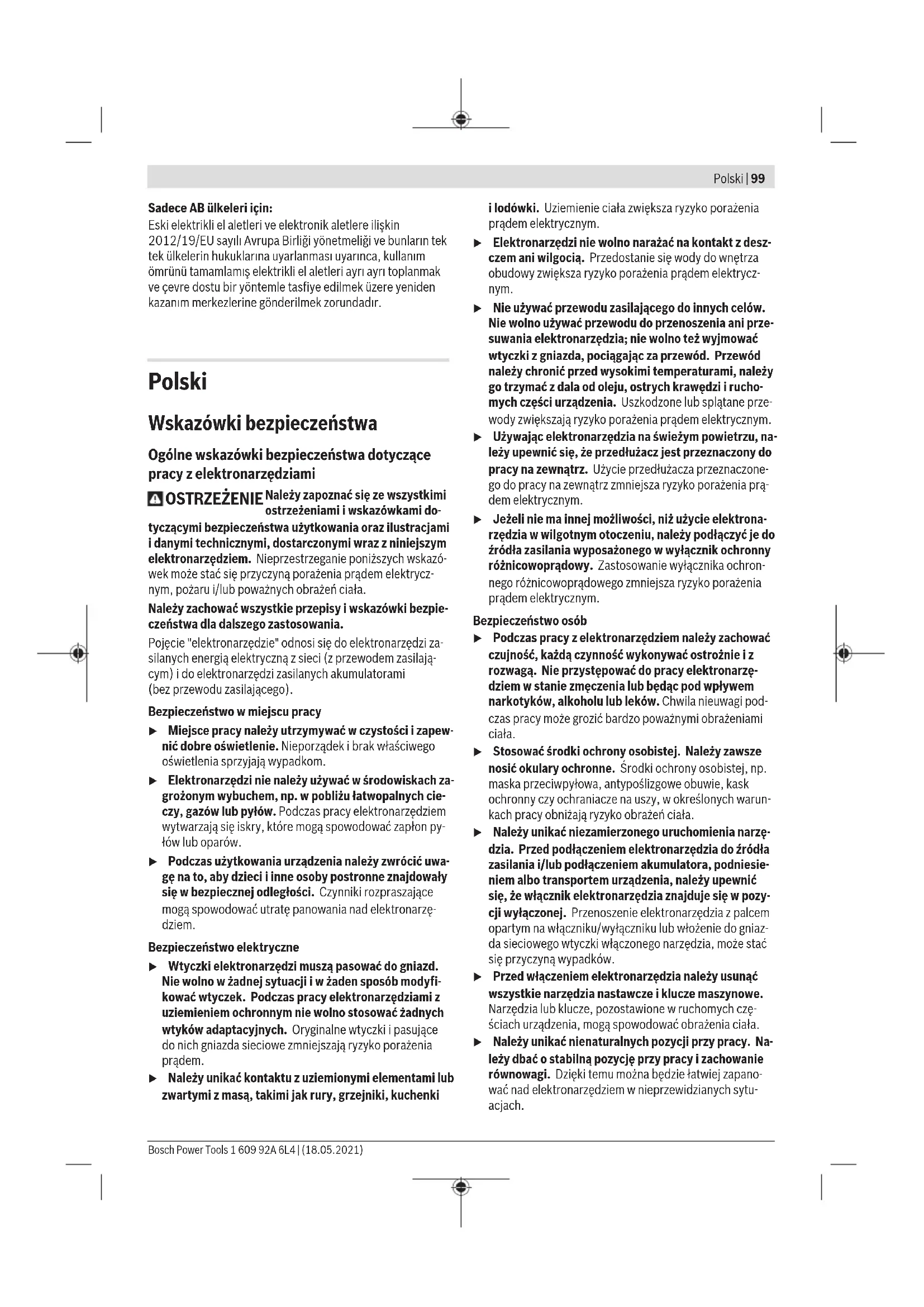

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do-

tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

▶ Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.
Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pytów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pytów lub oparów.
Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.

Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki

I lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.
▶ Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.
Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
Jeżeli nie ma innej możliwości, niż użycie elektrona-rzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowopрядowy. Zastosowanie wyłącznika ochronnego różnicowopрядowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmeczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała.
Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała.
Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.

100 | Polski

Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami.
▶ Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

▶ Nie należy przeciązać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.

▶ Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.

Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia.

Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.

Elektronarzędzia i osprzęt należy utrzymywać w nie nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.

Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze.

Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.

Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.

Wskazówki dotyczące bezpieczeństwa pracy z wkrętarkami

Podczas wykonywania prac, przy których element mocujący mógłby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt z przewodem elektrycznym pod napięciem może spowodować przekazanie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym.
Należy używać odpowiednich detektorów w celu zlokalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usługi. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne.
Elektronarzędzie należy mocno trzymać. Podczas dokręcania i odkręcania wkrętów i śrub mogą okresowo wystąpić wysokie momenty reakcji.
Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do wkręcania i wykręcania śrub, jak również do dociągania i zwalniania nakrętek w podanym zakresie wymiarów i parametrów roboczych. Pod-

łączanie do zasilania dozwolone jest wyłącznie przy użyciu zasilacza serii PUC-EXACT.

Elektronarzędzia nie wolno używać jako wiertarki; chcąc uniknąć obrażeń i szkód materialnych, nie wolno nigdy stosować elektronarzędzi ze sprzęgłem wyłączającym do wiercenia.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

(1) Narzędzie robocze (np. końcówka wkręcająca)
(2) Uchwyt narzędziowy
(3) Uchwyt szybkowymienny 1/4"
(4) Znacznik pierścieniowy
(5) Przełącznik kierunku obrotów
(6) Wskaźnik LED wkręcania
(7) Przewód przyrządowy do podłączenia do zasilacza PUC-EXACT
(8) Uchwyt do zawieszenia

(9) Włącznik/wyłącznik
(10) Przełącznik wstępnego wyboru momentu obrotowego
(11) Tuleja na przewodzie przyrządowym
(12) Oświetlenie robocze
(13) Gniazdo szybkomocujące w zasilaczu PUC-EXACT
(14) Włącznik/wyłącznik zasilacza
(15) Rowek w złączu przewodu przyrządowego (7)
(16) Wskaźnik LED - gotowość do pracy
(17) Wskaźnik LED - zakłócenie (przeciążenie)
(18) Wtyk przewodu przyrządowego
(19) Przewód zasilania
(20) Wtyczka sieciowa
(21) Gniazdo szybkomocujące dla przewodu przyrządowego
(22) Narzędzie nastawcze
(23) Podkładka regulacyjna
(24) Rękojeść (powierzchnia izolowana)

Dane techniczne

Elektryczna wkrętarka prosta uruchamiana dociskiem C-EXACT 1 C-EXACT 1 C-EXACT 2
Numer katalogowy		0 602 495	0 602 495	0 602 495
		207	218	208
Napięcie znamionowe V 36 36 36
Prąd znamionowy A 1,0 1,0 1,0
Prędkość obrotowa bez obciążenia min	-1	1000	500	500
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393 Nm		0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Kierunek obrotu
Znacznik pierścieniowy jasnozielony jasnozielony biały
Maks. ∅ śrub M 2,5 M 2,5	M 4
Waga zgodnie z EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stopień ochrony		IP 20	IP 20	IP 20

Elektryczna wkrętarka prosta uruchamiana dociskiem C-EXACT 4 C-EXACT 4
Numer katalogowy		0 602 495205	0 602 495206	0 602 495217
Napięcie znamionowe V 36 36 36
Prąd znamionowy A 1,0 1,0 1,0
Prędkość obrotowa bez obciążenia min	-1	1000	1000	275
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393 Nm		0,5 – 3,5	0,5 – 3,5	0,5 – 3,5
	in-lbs	4,4 – 31,0	4,4 – 31,0	4,4 – 31,0
Kierunek obrotu		ΩΩ	ΩΩ	ΩΩ
Znacznik pierścieniowy		szary	szary	szary
Maks. ∅ śrub		M 4	M 4	M 4
Waga zgodnie z EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4

102 | Polski

Elektryczna wkrętarka prosta uruchamiana dociskiem C-EXACT 4 C-EXACT 4 C-EXACT 4

Stopień ochrony IP 20 IP 20 IP 20

Elektryczna wkretarka prosta uruchamiana dociskiem C-EXACT 6 C-EXACT 6

Numer katalogowy		0 602 495215	0 602 495216
Napięcie znamionowe V 36 36
Prąd znamionowy A 1,0 1,0
Prędkość obrotowa bez obciążenia min	-1	1000 500
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393 Nm		1,0 – 6,0	1,0 – 6,0
	in-lbs	8,9 – 53,1	8,9 – 53,1
Kierunek obrotu		ΩΩ	ΩΩ
Znacznik pierścieniowy czarny czarny
Maks. ∅ śrub M 5 M 5
Waga zgodnie z EPTA-Procedure 01:2014	kg	0,87	0,87
	Ibs	1,4	1,4
Stopień ochrony		IP 20 IP 20

Elektryczna wkrętarka prosta uruchamiana dźwignią		C-EXACT 1 C-EXACT 1 C-EXACT 2
Numer katalogowy		0 602 495	0 602 495	0 602 495
		202	213	203
Napięcie znamionowe	V 36 36 36
Prąd znamionowy	A 1,0 1,0 1,0
Prędkość obrotowa bez obciążenia	min^-1	1000 500 500
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393	Nm	0,2 - 0,8	0,2 - 0,8	0,5 - 2,0
	in-lbs	1,8 - 7,1	1,8 - 7,1	4,4 - 17,7
Kierunek obrotu		ΩΩ	ΩΩ	ΩΩ
Znacznik pierścieniowy		jasnozielony	jasnozielony	biały
Maks. ∅ śrub		M 2,5	M 2,5 M 4
Waga zgodnie z EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stopień ochrony IP 20 IP 20 IP 20

Elektryczna wkrętarka prosta z rozruchem dźwigniowym		C-EXACT 4 C-EXACT 4 C-EXACT 4
Numer katalogowy		0 602 495200	0 602 495201	0 602 495212
Napięcie znamionowe	V 36 36 36
Prąd znamionowy	A 1,0 1,0 1,0
Prędkość obrotowa bez obciążenia	min^-1	1 000	1 000	275
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393	Nm	0,5 - 3,5	0,5 - 3,5	0,5 - 3,5
	in-lbs	4,4 - 31,0	4,4 - 31,0	4,4 - 31,0
Kierunek obrotów		ΩΩ	ΩΩ	ΩΩ
Znacznik pierścieniowy		szary szary		szary
Maks. ∅ wkrętów		M 2,5	M 2,5	M 4
Waga zgodnie z EPTA-Procedure 01:2014	kg	0,87	0,87	0,87
	Ibs	1,4	1,4	1,4
Stopień ochrony		IP20	IP20	IP20

Polski | 103

Elektryczna wkrętarka prosta uruchamiana dźwignią C-EXACT 6 C-EXACT 6
Numer katalogowy	0 602 495210	0 602 495211
Napięcie znamionowe V 36 36
Prąd znamionowy A 1,0 1,0
Prędkość obrotowa bez obciążenia min	1000 500
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393 Nm	1,0 – 6,08,9 – 53,1	1,0 – 6,08,9 – 53,1
	in-lbs
Kierunek obrotu	ΩΩ	ΩΩ
Znacznik pierścieniowy czarny czarny
Maks. ∅ śrub M 5 M 5
Waga zgodnie z EPTA-Procedure 01:2014 kg	0,87	0,87
	Ibs	1,4
Stopień ochrony IP 20 IP 20

Informacje o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 62841-2-2.

Określony wg skali A typowy poziom ciśnienia akustycznego emitowanego przez elektronarzędzie wynosi 70 dB(A). Niepewność pomiaru K = 3 dB. Poziom hałasu podczas pracy może przekroczyć 80 dB(A).

Stosować środki ochrony słuchu!

Wartości łączne drgań a_n (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z

EN 62841-2-2:

Wkręcanie: a_h < 2,5 m/s^2, K = 1,5 m/s^2 ,

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezenta-tywny dla podstawowych zastosowań elektronarzędzia. Je-żeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji ha-łasu mogą różnic się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Montaż

Przed przystąpieniem do zmiany nastaw, wymiany osprzętu lub przed odłożeniem elektronarzędzia, należy odłączyć zasilanie. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia.

Warunki pracy i przechowywania

Elektronarzędzie przeznaczone jest wyłącznie do zastosowań w pomieszczeniach zamkniętych.

Aby zagwarantować prawidłowe funkcjonowanie, nie należy przekroczyć dopuszczalnego zakresu temperatur otoczenia wynoszącego od -5°C do +50°C (23°F do 122°F) przy dopuszczalnej wilgotności względnej powietrza od 20% do 95% bez kondensacji.

Elektryczną wkrętarkę prostą należy przechowywać w temperaturze od -20°C (-4°F) do 70°C (158°F), co pozwoli uniknąć szkód w systemie elektronicznym.

Uchwyt do zawieszenia

Elektronarzędzie wiesza się na uchwycie za pomocą uchwytu do zawieszenia (8).

▶ Należy regularnie kontrolować stan zaczepu do zawieszenia i haków w uchwycie do zawieszenia.

Wymiana narzędzi roboczych

Wkładanie narzędzia roboczego

Pociągnąć uchwyt szybkowymienny (3) do przodu. Włożyć narzędzie robocze (1) w uchwyt narzędziowy (2) aż do oporu i ponownie zwolnić uchwyt szybkowymienny.

Należy stosować wyłącznie narzędzia robocze z odpowiednim chwytem (sześciokątny 1/4").

▶ Mocując narzędzie robocze, należy zwrócić uwagę na prawidłowe i bezpieczne jego osadzenie na uchwycie narzędziowym. Zbyt luźne osadzenie narzędzia roboczego w uchwycie narzędziowym może spowodować jego zsunięcie się i utratę kontroli nad narzędziem.

Wyjmowanie narzędzia roboczego

Pociągnąć uchwyt szybkowymienny (3) do przodu. Wyjąć narzędzie robocze (1) z uchwytu narzędziowego (2) i po- nownie zwolnić uchwyt szybkowymienny.

Podłączenie do zasilania (zob. rys. A - B)

Elektronarzędzie dostarczane jest bez zasilacza. Do podłączenia do zasilania konieczny jest zasilacz PUC-EXACT.

Zasilacz PUC-EXACT należy stosować wyłącznie wraz z przewidzianymi dla niego elektronarzędziami. Podłączenie innych urządzeń elektrycznych niż przewidziane może spowodować uszkodzenie zasilacza PUC-EXACT oraz tych urządzeń.
▶ Nie wolno w żadnym wypadku podłącać elektronarzędzia C-EXACT bezpośrednio do sieci elektrycznej. Nie wolno stosować przedłużaczy. Elektronarzędzie C-EXACT może ulec uszkodzeniu.
Należy używać wyłącznie oryginalnych przewodów! Przed każdym użyciem należy sprawdzić urządzenie, przewód i wtyczkę pod kątem ewentualnych uszkodzeń. Przewodów nie wolno reperować – w razie uszkodzenia należy je koniecznie wymienić na nowe.
Przeprowadzanie konserwacji i napraw należy zlecać jedynie odpowiednio wykwalifikowanemu personelowi. W ten sposób zagwarantowane jest zachowanie bezpieczeństwa elektronarzędzia.

Przed podłączeniem zasilacza do sieci należy uprzednio podłączyć elektronarzędzie do zasilacza PUC-EXACT.

Włożyć przewód przyrządowy (7) do gniazda szybkomocującego (13) zasilacza PUC-EXACT. Należy przy tym zwrócić uwagę, aby rowek (15) na złączu przewodu przyrządowego pasował do sworznia gniazda szybkomocującego. Nakręcić tuleję (11) na gniazdo szybkomocujące, obracając nią w kierunku zgodnym z ruchem wskazówek zegara.

W przypadku elektrycznych wkrętarek prostych uruchamianych dźwignią należy zwrócić uwagę, aby nie położyć wkrętarki na dźwigni przed podłączeniem zasilacza PUC-EXACT do sieci. W ten sposób uniknie się niezamierzonego uruchomienia wkrętarki.

W przypadku elektrycznych wkrętarek prostych uruchamianych dociskiem należy zwrócić uwagę, aby nie wykonać osiowego nacisku na wkrętarkę podczas podłączania zasilacza PUC-EXACT do sieci. W ten sposób uniknie się niezamierzonego uruchomienia wkrętarki.

Najpierw należy włożyć wtyczkę (18) przewodu sieciowego (19) do gniazda szybkomocującego (21) zasilacza PUC-EXACT. Następnie można podłączyć zasilacz PUC-EXACT do zasilania, wkładając wtyczkę (20) do gniazda sieciowego ze stykiem ochronnym.

Przed podłączeniem wtyczki (20) do gniazda sieciowego należy zawsze podłączyć przewód sieciowy do zasilacza PUC-EXACT, w przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.

Praca

Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warun-

kach pracy obniżają ryzyko obrażeń ciała.

Ustawianie kierunku obrotów

Obroty w prawo: Fabrycznie elektronarzędzie przygotowane jest do wkręcania śrub i nakrętek (obroty w prawo). Przełącznik kierunku obrotów (5) nie jest naciśnięty.

Obroty w lewo: Do odkręcania śrub i nakrętek należy nacisnąć przełącznik kierunku obrotów (5). Przekręcając wciśnięty przełącznik kierunku obrotów można go zablokować.

▶ Przełącznik kierunku obrotów (5) wolno przestawiać wyłącznie przy wyłączonym elektronarzędziu.

Włączanie/wyłączanie zasilacza PUC-EXACT (zob. rys. A)

Przed uruchomieniem elektronarzędzia C-EXACT należy włączyć zasilacz PUC-EXACT (zob. „Podłączenie do zasilania (zob. rys. A - B)“, Strona 104).

Aby włączyć zasilacz, należy nacisnąć włącznik/wyłącznik zasilacza (14), ustawiając go w pozycji „1”.

Świeczący na zielono wskaźnik LED (16) informuje, że zasi- lacz jest gotowy do pracy.

PUC-EXACT-1: Zaświecenie się wskaźnika LED (17) oznacza wystąpienie awarii.

Aby wyłączyć zasilacz, należy nacisnąć włącznik/wyłącznik zasilacza (14), ustawiając go w pozycji „0”.

Włączanie/wyłączanie elektronarzędzia

Wkrętarki mają uzależnione od momentu obrotowego sprzęgło wyłączające, które można ustawić w podanym zakresie. Sprzęgło reaguje w momencie osiągnięcia ustawionego wcześniej momentu obrotowego.

Elektryczna wkrętarka prosta uruchamiana dźwignią

Aby włączyć elektronarzędzie, należy nacisnąć włącznik/wyłącznik (9) aż do oporu.

Elektronarzędzie wyłącza się automatycznie po osiągnięciu uprzednio ustawionego momentu obrotowego.

W przypadku wcześniejszego zwolnienia włącznika/ wyłącznika (9) ustawiony moment obrotowy nie zostanie osiągnięty.

Elektryczna wkrętarka prosta uruchamiana dociskiem

Aby włączyć elektronarzędzie, należy umieścić narzędzie robocze na śrubie i wykonać lekki nacisk osiowy na wkrętarkę. Elektronarzędzie wyłącza się automatycznie po osiągnięciu uprzednio ustawionego momentu obrotowego.

Przedwczesne odciążenie wkrętarki, np. w przypadku ześlizgnięcia się narzędzia roboczego wkrętarki ze śruby, spowoduje, iż uprzednio ustawiony moment obrotowy nie zostanie osiągnięty.

Włączenie elektronarzędzie lub wykonanie lekkiego nacisku na przełącznik kierunku obrotów prawo/lewo (5) powoduje równoczesne włączenie oświetlenia roboczego LED. Oświetlenie robocze LED wyłącza się po ok. dwóch minutach od zakończenia ostatniego wkręcania.

▶ Nie należy patrzeć bezpośrednio na strumień światła – może to spowodować oślepienie.

Wskazówki dotyczące pracy

Przed przystąpieniem do zmiany nastaw, wymiany osprzętu lub przed odłożeniem elektronarzędzia, należy odłączyć zasilanie. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia.

▶ Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby.

Ustawianie momentu obrotowego (zob. rys. C - D)

Moment obrotowy zależy od napreżenia sprężyny sprzęgła wyłączającego. Zarówno przy obrotach w prawo, jak i w lewo sprzęgło wyłączające reaguje po osiągnięciu uprzednio nastawionej wartości.

Do ustawiania momentu obrotowego należy używać wyłącznie narzędzia nastawczego (22) wchodzącego w zakres dostawy.

- Przesunąć przełącznik (10) na elektronarzędziu całkowicie do tyłu.

- Włożyć narzędzie nastawcze (22) w uchwyt narzędziowy (2) i powoli je obrócić.

– Gdy w otworze obudowy ukaże się małe wybrzuszenie (podkładka nastawcza (23)) w sprzęgle, należy w nie włożyć narzędzie nastawcze (22) i obrócić je.

Obracając w kierunku zgodnym z ruchem wskazówek zegara, osiągnie się wyższy moment obrotowy, obracając w kierunku przeciwnym do ruchu wskazówek zegara – niższy moment obrotowy.

- Wyjąć narzędzie nastawcze (22). Przesunąć przełącznik (10) ponownie do przodu, aby chronić sprzęgło przed zabrudzeniem.

Wskazówka: Ustawienie zależy od rodzaju połączenia śrubowego i można je ustalić drogą próby. Próbne połączenie śrubowe należy skontrolować za pomocą klucza dynamometrycznego.

Ustawiony moment obrotowy powinien znajdować się w podanym zakresie wydajności, gdyż w przeciwnym wypadku nie zadziała sprzęgło wyłączające.

Zaznaczanie ustawionego momentu obrotowego

Aby zaznaczyć indywidualnie wybrany moment obrotowy, można wymienić zamontowany znacznik pierścieniowy (4) na znacznik innego koloru.

Znacznik pierścieniowy (4) można zdjąć za pomocą cienkiego śrubokręta, szpachelki lub podobnego narzędzia.

Elektronarzędzie należy zawsze używać z założonym znaczni- kiem pierścieniowym, aby chronić obudowę przed wniknię- ciem pyłu i brudu.

Wskaźnik wkręcania (zielona/czerwona dioda LED)

Po osiągnięciu wstępnie ustawionego momentu obrotowego następuje reakcja sprzęgła wyłączającego. Wskaźnik LED (6) świeci się na zielono.

Jeżeli wstępnie ustawiony moment obrotowy nie został osiągnięty, wskaźnik LED (6) świeci się na czerwono i rozlega się sygnał akustyczny. Sekwencję wkręcania należy powtórzyć.

Blokada ponownego uruchomienia elektrycznych wkrętarek prostych uruchamianych dźwignią

Jeżeli podczas wkręcania zadziałało sprzęgło wyłączające, wyłącza się silnik elektronarzędzia. Ponowne włączenie możliwe jest dopiero po przerwie, trwającej 0,3 sekundy. W ten sposób można uniknąć niezamierzonego, zbyt mocnego dokręcenia wystarczająco mocno dokręconego połączenia śrubowego.

Blokada ponownego uruchomienia elektrycznych wkrętarek prostych uruchamianych dociskiem

Elektronarzędzia nie mają blokady ponownego uruchomienia i mogą być włączane natychmiast po automatycznym wyłączeniu się.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do czyszczenia elektronarzędzia należy odłączyć zasilacz PUC-EXACT od sieci. W ten sposób można uniknąć porażenia prądem elektrycznym. Wyłączenie zasilacza wyłącznikiem nie jest wystarczające.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub autoryzowanemu serwisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Smarowanie elektronarzędzia

Smar:

Specjalny smar do przekładni (225 ml) Nr katalogowy 3 605 430 009

Smar Molykote

Olej silnikowy SAE 10/SAE 20

- Po ok. 150 godzinach pracy przekładnię należy oczyścić łagodnym rozpuszczalnikiem. Należy przy tym stosować się do wskazówek producenta rozpuszczalnika dotyczących użycia i utylizacji środka. Na zakończenie należy nasmarować przekładnię specjalnym smarem do przekładni firmy Bosch. Operację należy powtarzać co 300 godzin pracy, licząc od pierwszego czyszczenia.

– Po użyciu narzędzia 100000 razy należy nasmarować ruchome części sprzęta wyłączającego kilkoma kroplami oleju silnikowego SAE 10/SAE 20. Przy okazji należy sprawdzić sprzęgło pod kątem zużycia, aby upewnić się, że nic nie będzie miało wpływu na powtarzalność i dokła-

106 | Čeština

dność pracy sprzęgła. Na zakończenie należy ponownie nastawić moment dokręcania sprzęgła.

Przeprowadzanie konserwacji i napraw należy zlecać jedynie odpowiednio wykwalifikowanemu personelowi. W ten sposób zagwarantowane jest zachowanie bezpieczeństwa elektronarzędzia.

Autoryzowany serwis firmy Bosch wykona te prace szybko i niezawodnie.

Środki smarne i czyszczące należy utylizować zgodnie z zasadami ochrony środowiska. Należy przy tym przestrzegać także przepisów prawnych.

Osprzet

Zasilacze serii PUC-EXACT można nabyć w specjalistycznych punktach sprzedaży.

Informacje na temat kompletnego programu wysokiej jakości osprzętu można znaleźć w internecie pod adresem www.bosch-pt.com i www.boschproductiontools.com lub w specjalistycznych punktach sprzedaży.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie:

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niezdatne do użytku elektronarzędzia należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Čeština
