ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 517 CX Plus Kärcher

Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Στοιχεία συσκευής. . . . . . . . EL 1

Υποδείξεις ασφαλείας ..... EL 1

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 2

Διατάξεις ασφαλείας ..... EL 2

Προστασία περιβάλλοντος ... EL 3

Πριν τη θέση σε λειτουργία ... EL 3

'Εναρξη λειτουργίας. . . . . . . EL 4

Χειρισμός ...... EL 4

Μεταφορά .... EL 6

Αποθήκευση . . . . . . . . . . . . EL 7

Φροντίδα και συντήρηση. . . . . EL 7

Αντιμετώπιση βλαβών..... EL 8

Εξαρτήματα και ανταλλακτικά . EL 9

Εγγύηση .... EL 9

Δήλωση Συμμόρφωσης των ΕΕΕL 9

Τεχνικά χαρακτηριστικά. . . . . . EL 10

Στοιχεία συσκευής

Παρακαλώ ξεδιπλώστε την εμπρόσθια σε- λίδα με τις εικόνες

1 Ακροφύσιο

2 Σήμανση ακροφυσίου

3 Άκαμπτος σωλήνας ψεκασμού EASY!Lock

4 Πιστόλι ψεκασμού χειρός EASY!Lock

5 Κούμπωμα ασφαλείας

6 Σκανδάλη

7 Μοχλός ασφαλείας

8 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock

9 Ελαστική ταινία (όχι για συσκευές με τύμπανο εύκαμπτου σωλήνα)

10 Στήριγμα σωλήνα ψεκασμού με κολά- ρο, για τη μεταφορά

11 Διακόπτης συσκευής

12 Λαβή μεταφοράς

13 Θήκη σωλήνα ψεκασμού

14 Σύνδεση υψηλής πίεσης EASY!Lock

15 Λαβή

16 Υδραυλική σύνδεση

17 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού με φίλτρο και δοσομε- τρητή απορρυπαντικού

18 Σίτα

19 Στόμιο ελαστικού σωλήνα

20 Ρακόρ

21 Καπάκι τροχού

22 Πέδιλο ολίσθησης/Πέδιλο στάσης

23 Θήκη ακροφυσίων για το περιστρεφόμενο ακροφύσιο (το περιστρεφόμενο ακροφύσιο περιλαμβάνεται στη συσκευασία μόνο στην παραλλαγή HD...Plus)

24 Θήκη ακροφυσίων για τριπλό ακροφύσιο

25 Στήριγμα μεταφοράς για καθαριστή επι- φανειών

26 Απασφάλιση λαβής ώθησης

27 Λαβή ώθησης, κάτω (κλειστή)

28 Λαβή ώθησης, επάνω (ανοιχτή)

29 Θήκη ελαστικού σωλήνα

30 Συγκρατητής καλωδίου

31 Στήριγμα σωλήνα ψεκασμού χωρίς κο- λάρο

32 Τύμπανο εύκαμπτου σωλήνα

33 Μανιβέλα

Αναγνωριστικό χρώματος

- Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα.

- Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα.

Υποδείξεις ασφαλείας

– Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0!

– Δώστε προσοχή στις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών.

- Δώστε προσοχή στις εκάστοτε διατάξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευές εκπομπής υγρών θα πρέπει να υποβάλλονται σε έλεγχο σε τακτικά διαστήματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυλάσσονται.

- Στη συσκευή και τα παρελκόμενα δεν επιτρέπεται να γίνει καμία τροποποίηση.

Επίπεδα ασφαλείας

⚠️KINDYNOΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Σύμβολα στην συσκευή

Οι δέσμες υψηλής πίεσης μπορεί να αποδειχτούν επικίνδυνες σε

περίπτωση μη ενδεδειγμένης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Να

χρησιμοποιηθεί ένας κατάλληλος διαχωριστής συστήματος της εταιρείας KÄRCHER ή, εναλλακτικά, ένας διαχωριστής συστήματος κατά EN 12729 Τύπος BA.

Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Χρήση σύμφωνα με τους κανονισμούς

Η παρούσα συσκευή καθαρισμού υψηλής πί- εσης να χρησιμοποιείται αποκλειστικά για

– καθαρισμό με δέσμη χαμηλής πίεσης και απορρυπαντικό (π.χ. καθαρισμός μηχανημάτων, οχημάτων, οικοδομών, εργαλείων),

– καθαρισμό με δέσμη υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. καθαρισμός προσόψεων κτιρίων, ταρατσών, συσκευών κηπουρικής).

Για επίμονους ρύπους συνιστούμε ένα περιστρεφόμενο ακροφύσιο (περιλαμβάνεται στη συσκευασία μόνο στην παραλλαγή HD...Plus)

Απαιτήσεις ποιότητας του νερού: ΠΡΟΣΟΧΗ

Ως μέσο υψηλής πίεσης να χρησιμοποιείται μόνο καθαρό νερό. Οι ρύποι προκαλούν πρόωρη φθορά και ιζηματογένεση στη συσκευή.

Σε χρήση με ανακυκλωμένο νερό δεν πρέπει να υπάρξει υπέρβαση των ακόλουθων οριακών τιμών.

Τιμή pH 6,5...9,5
ηλεκτρική αγωγιμότητα * Αγ	ωγιμότηταφρέσκου νε-ρού +1200 μS/cm
υλικό επικάθισης ** < 0,5 mg/l
υλικό φιλτραρίσματος ** < 50 mg/l
Υδρογονάνθρακες < 20 mg/l
Χλωρίδια < 300 mg/l
Θειικό οξύ < 240 mg/l
Ασβέστιο < 200 mg/l
Ολική σκληρότητα < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Σίδηρος < 0,5 mg/l
Μαγγάνιο < 0,05 mg/l
Χαλκός	< 2 mg/l
Ενεργό χλώριο	< 0,3 mg/l
χωρίς δυσάρεστες σσμές
* Μέγιστο συνολικά 2000 μS/cm** Όγκος δοκιμής 1 l, χρόνος δημιουργίας ιζήματος 30 λεπτά*** χωρίς διαβρωτικά υλικά

Διατάξεις ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Διακόπτης

Όταν αφήνετε ελεύθερη τη σκανδάλη του πιστολέτου χειρός, ο διακόπτης πίεσης απενεργοποιεί την αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Μόλις τραβήξετε τη σκανδάλη, η αντλία τίθεται πάλι σε λειτουργία.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Πριν τη θέση σε λειτουργία

Συναρμολόγηση εξαρτημάτων

→ Στερεώστε τα καπάκια των τροχών. Υπόδειξη: Χάρη σε ένα γρήγορο σπείρωμα το σύστημα EASY!Lock συνδέει εξαρτήματα γρήγορα και σίγουρα με μια μόνο περιστροφή.

→ Τοποθετήστε το ακροφύσιο στο σωλήνα ψεκασμού (σημάδι στο ρυθμιστικό τροχό πάνω) και σφίξτε το με το χέρι (EASY!Lock).

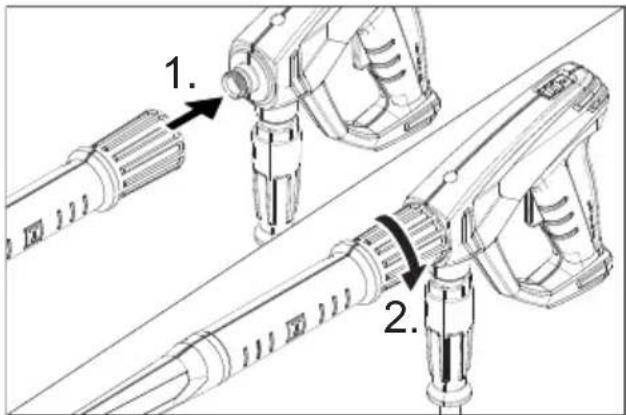

→ Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock).
→ Λύστε την απασφάλιση της λαβής ώθησης.
→ Τραβήξτε τη λαβή ώθησης προς τα έξω ως το τέρμα.

Για συσκευές χωρίς τύμπανο εύκαμπτου σωλήνα:

→ Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock).

Για συσκευές με τύμπανο εύκαμπτου σωλήνα:

→ Εισάγετε το στρόφαλο στον άξονα κυ- λίνδρου του ελαστικού σωλήνα και ασφαλίστε τον.
→ Πριν από το τύλιγμα, τοποθετήστε τεντωμένο τον εύκαμπτο σωλήνα υψηλής πίεσης.
→ Τυλίξτε τον ελαστικό σωλήνα στο τύμπανο περιστρέφοντας το στρόφαλο με ομοιόμορφες κινήσεις. Επιλέξτε την κατεύθυνση περιστροφής, έτσι ώστε ο ελαστικός σωλήνας υψηλής πίεσης να μην κάμπτεται.
→ Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και σφίξτε με το χέρι (EASY!Lock).

'Εναρξη λειτουργίας

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού! Η συσκευή, τα πα- ρελκόμενα, τα καλώδια τροφοδοσίας και οι συνδέσεις πρέπει να είναι σε άψογη κατά- σταση. Εάν δεν είναι σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποι- ηθεί.

Ηλεκτρική σύνδεση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας.

• Η συσκευή πρέπει να συνδεθεί στο δίκτυο ηλεκτρικού ρεύματος μόνο με βύσμα. Απαγορεύεται η χρήση μόνιμης σύνδεσης στο δίκτυο ηλεκτρικού ρεύματος. Το βύσμα αποσκοπεί στην αποσύνδεση από το δίκτυο.
• Το βύσμα και η σύνδεση του καλωδίου προέκτασης που χρησιμοποιείτε πρέπει να είναι αδιάβροχα.
• Χρησιμοποιείτε καλώδιο προέκτασης με επαρκή διατομή (βλ. "Τεχνικά χαρακτηριστικά") και ξετυλίγετέ το εντελώς από το τύμπανο.

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτηριστικά.

→ Ξετυλίξτε το καλώδιο τροφοδοσίας και αφήστε το στο δάπεδο.
→ Συνδέστε το ρευματολήπτη στην πρίζα.

Σύνδεση νερού

Σύνδεση σε αγωγό νερού

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης.

Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος ΒΑ.

Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

ΔΠΡΟΣΟΧΗ

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή.

Σχετικά με τις τιμές σύνδεσης, βλέπε Τεχνικά χαρακτηριστικά.

→ Συνδέστε έναν ελαστικό σωλήνα προσαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 1/2") στη σύνδεση νερού της συσκευής και στην προσαγωγή νερού (π.χ. στην κάνουλα της βρύσης).

Υπόδειξη:

Ο ελαστικός σωλήνας τροφοδοσίας δεν συμπεριλαμβάνεται στο υλικό που παραδίδεται μαζί με τη συσκευή.

→ Ανοίξτε την προσαγωγή νερού.

Αναρρόφηση νερού από ανοικτά δοχεία

→ Συνδέστε τον ελαστικό σωλήνα αναρρόφησης με φίλτρο (Κωδ. παραγγελίας 4.440-238.0) στην παροχή νερού.

→ Απαερίωση της συσκευής: Ξεβιδώστε το ακροφύσιο από το σωλή- να ψεκασμού. Αφήστε το μηχάνημα να λειτουργήσει, μέχρι να βγει νερό χωρίς φυσαλίδες. Εάν είναι απαραίτητο, αφήστε η συ- σκευή να λειτουργήσει επί 10 δευτερό- λεπτα και σβήστε το διακόπτη της συσκευής. Επαναλάβετε πολλές φορές τη διαδικασία. → Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Χειρισμός

⚠️KINDYNOΣ

Κίνδυνος έκρηξης!

Μην ψεκάζετε με καύσιμα υγρά.

Κατά τη χρήση της συσκευής σε επικίνδυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδιαγραφές ασφαλείας.

Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψεκασμού και με τα δύο χέρια.

Κίνδυνος τραυματισμού! Κατά τη λειτουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφάλισης.

Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος τραυματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πι- στολέτου ψεκασμού προς τα εμπρός.

ΔΠΡΟΣΟΧΗ

Καθαρίζετε κινητήρες μόνο σε χώρους με κατάλληλο σύστημα διαχωρισμού λαδιών (προστασία περιβάλλοντος).

Άνοιγμα/κλείσιμο του πιστολέτου ψεκασμού.

→ Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη.
→ Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη.

Λειτουργία με υψηλή πίεση

Η συσκευή μπορεί να λειτουργήσει σε όρ- θια ή ξαπλωτή θέση.

Υπόδειξη:

Η συσκευή είναι εξοπλισμένη με έναν πρεσοστάτη. Ο κινητήρας ξεκινάει μόνον όταν το πιστόλι ψεκασμού είναι ανοικτό.

→ Συσκευή με λαστιχένιο κύλινδρο: Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το τύμπανο.
→ Ρυθμίστε τον διακόπτη της συσκευής στο "I".
→ Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα πίσω.
→ Ανοίξτε το πιστολέτο χειρός.

Επιλογή τύπου δέσμης

→ Κλείστε το πιστολέτο χειρός.
→ Περιστρέψτε το περίβλημα του ακρο- στομίου έτσι, ώστε να συμπίπτει το επι- θυμητό σύμβολο με το σημάδι:

	Στρογγυλή δέσμη υψηλής πίεσης (0°) για ιδιαίτερα δύσκολους ρύπους
	Επίπεδη δέσμη χαμηλής πίεσης (CHEM) για τη λειτουργία με απορρυπαντικό ή για τον καθαρισμό με ελάχιστη πίεση
	Επίπεδη δέσμη υψηλής πίεσης (25°) για ρύπους σε μεγάλες επιφάνειες

Λειτουργία με απορρυπαντικό

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακατάλληλα απορρυπαντικά μπορεί να προκαλέσουν βλάβες στη συσκευή και στα αντικείμενα που καθαρίζονται. Χρησιμοποιείτε μόνον απορρυπαντικά που έχουν εγκριθεί από τον Οίκο Kärcher. Τηρείτε τις συστάσεις περί δοσολογίας και τις υποδείξεις που συνοδεύουν τα απορρυπαντικά. Προστατέψτε το περιβάλλον κάνοντας οικονομία στη χρήση των απορρυπαντικών. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Τα απορρυπαντικά Karcher εγγυώνται απρόσκοπτη εργασία. Δεχθείτε τις συμβουλές ή ζητείστε τον κατάλογό μας ή αντίστοιχα τα ενημερωτικά φυλλάδια περί απορρυπαντικών.

→ Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης απορρυπαντικού.
→ Ρυθμίστε την ποσότητα αναρρόφησης απορρυπαντικού στο φίλτρο απορρυπαντικού.
→ Κρεμάστε τον εύκαμπτο σωλήνα αναρρόφησης απορρυπαντικού σε δοχείο με απορρυπαντικό.
→ Ρυθμίστε το ακροστόμιο (μπεκ) στη θέση "CHEM".

Протеινόμενη μέθοδος καθαρισμού

→ Ψεκάστε με οικονομία το απορρυπαντικό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει).
→ Ξεπλύνετε τους διαλυμένους ρύπους με τη δέσμη υψηλής πίεσης.
→ Μετά τη λειτουργία ρυθμίστε την ποσότητα αναρρόφησης του φίλτρου απορρυπαντικού στη μέγιστη δυνατή ποσότητα.
→ Εκκινήστε τη συσκευή και αφήστε την να ξεπλυθεί για ένα λεπτό.

Διακοπή λειτουργίας

→ Κλείστε το πιστολέτο χειρός. Η συσκευή απενεργοποιείται.
→ Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.

Υπόδειξη:

Κατά την απενεργοποίηση της συσκευής, η πίεση νερού μειώνεται κατά περ. 70%. Έτσι μειώνεται η δύναμη ενεργοποίησης του πιστολέτου χειρός και αυξάνεται η διάρκεια ζωής της συσκευής.

Μετά από τη διακοπή:

→ Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα πίσω.
→ Ανοίξτε το πιστολέτο χειρός. Η συσκευή επανενεργοποιείται.

Απενεργοποίηση της μηχανής

→ Κλείστε την προσαγωγή νερού.
→ Ανοίξτε το πιστολέτο χειρός.
→ Ενεργοποιήστε την αντλία από το διακόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα.
→ Κλείστε το πιστολέτο χειρός.
→ Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“.
→ Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέρια.
→ Αποσυνδέστε την παροχή νερού.
→ Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση.
→ Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.

Φύλαξη της συσκευής

→ Τοποθετήστε το σωλήνα ψεκασμού με το πιστολέτο χειρός μέσα στη ειδική θήκη του και ασφαλίστε την στο στήριγμα του σωλήνα ψεκασμού.
→ Τυλίξτε το καλώδιο σύνδεσης γύρω από το στήριγμα καλωδίου.
→ Τυλίξετε τον ελαστικό σωλήνα υψηλής πίεσης, κρεμάστε τον στη θήκη του και ασφαλίστε τον με την ελαστική ταινία. ή Τυλίξετε τον ελαστικό σωλήνα υψηλής πίεσης στο τύμπανο. Ανοίξτε τη λαβή της μανιβέλας.
→ Στερεώστε το φις με το προσαρτημένο κλιπ.
→ Πιέστε το κλείδωμα της λαβής ώθησης και σπρώξτε τη λαβή.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυτήν. Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός.

Αν είναι αδύνατο να γίνει αποθήκευση με προστασία από παγετούς:

→ Αδειάζετε το νερό.
→ Εισάγετε ένα προιόν αντιπαγετικής προστασίας στη συσκευή.

Υπόδειξη:

Χρησιμοποιήστε ένα αντιψυκτικό οχημά- των του εμπορίου με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χρήσης του κα- τασκευαστή του αντιψυκτικού.

→ Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

ΠΡΟΣΟΧΗ

Κατά τη μεταφορά προστατέψτε τη σκανδά- λη από ζημιά.

Για τη μεταφορά σε μεγάλες αποστάσεις, τραβήξτε τη συσκευή από τη λαβή μεταφοράς.
→ Για τη μεταφορά της συσκευής, κρατήστε την καλά από τις λαβές.
Για το ανέβασμα σε σκάλες, τραβήξτε τη συσκευή προς τα πάνω σκαλί με σκαλί. Τα πέδιλα ολίσθησης προστατεύουν το περίβλημα από βλάβες.
→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Στήριγμα μεταφοράς για καθαριστή επιφανειών

→ Ωθήστε το στόμιο σύνδεσης του καθαριστή επιφανειών στην περόνη του καθαριστήρα υψηλής πίεσης.
→ Σφίξτε το περικόχλιο-ρακόρ κατά περίπου 1 περιστροφή.

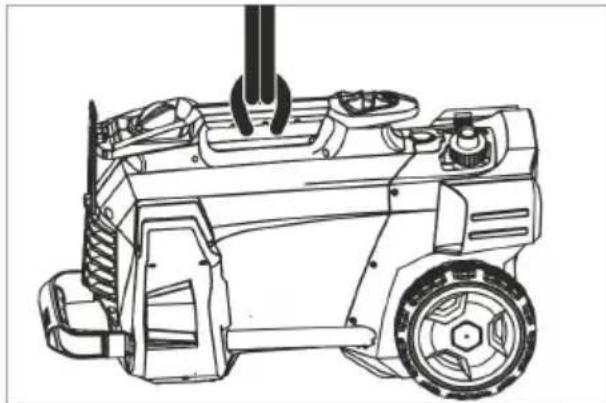

Μεταφορά με γερανό

→ Στερεώστε τη διάταξη ανύψωσης στη λαβή μεταφοράς της συσκευής.

Υποδείξεις ασφαλείας σχετικά με την ανύψωση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από ενδεχόμενη πτώση της συσκευής.

• Λάβετε υπόψη τους εθνικούς κανονισμούς πρόληψης ατυχημάτων και τις υποδείξεις ασφαλείας.
• Πριν από κάθε μεταφορά με γερανό ελέγχετε τη λαβή μεταφοράς για τυχόν βλάβες.
• Πριν από κάθε μεταφορά με γερανό ελέγχετε τα ανυψωτικά μέσα για τυχόν βλάβες.
• Ανασηκώνετε τη συσκευή μόνο από τη λαβή μεταφοράς.
• Μη χρησιμοποιείτε αλυσίδες.
• Ασφαλίστε τη διάταξη ανύψωσης έναντι της ακούσιας αποδέσμευσης του φορτίου.
• Πριν τη μεταφορά με γερανό αφαιρέστε το σωλήνα ψεκασμού με το πιστολέτο χειρός, τα ακροφύσια, τον καθαριστή επιφανειών και τα άλλα μη στερεωμένα αντικείμενα.
• Κατά τη διαδικασία ανύψωσης μην με- ταφέρετε άλλα αντικείμενα πάνω στη συσκευή.
• Η συσκευή επιτρέπεται να μεταφέρεται με το γερανό μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού του γερανού.
• Μη στέκεστε κάτω από το φορτίο.
• Προσέχετε ώστε να μη βρίσκονται άτομα εντός της επικίνδυνης περιοχής του γερανού.

- Μην αφήνετε ανεπίβλεπτη τη συσκευή να κρέμεται στο γερανό.

Αποθήκευση

⚠️ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Επιθεώρηση ασφαλείας/Συμβόλαιο συντήρησης

Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνάψετε συμβόλαιο συντήρησης του μηχανήματος. Δεχθείτε σχετική ενημέρωση.

Πριν από κάθε λειτουργία

→ Ελέγχετε το τροφοδοτικό καλώδιο σχετικά με βλάβες (κίνδυνος ηλεκτροπληξίας). Το τροφοδοτικό καλώδιο που παρουσιάζει βλάβες, να αντικατασταθεί χωρίς καθυστέρηση από την υπηρεσία τεχνικής εξυπηρέτησης πελατών/από ειδικό ηλεκτρολόγο.
→ Ελέγξτε το σωλήνα υψηλής πίεσης για ενδεχόμενες βλάβες (κίνδυνος έκρηξης). Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει βλάβες.
→ Ελέγχετε τη στεγανότητα του μηχανήματος (αντλίας).
3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτωση μεγαλύτερης διαρροής απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Εβδομαδιαίως

→ Καθαρισμός του φίλτρου παροχής νερού.
→ Καθαρίστε το φίλτρο στον εύκαμπτο σωλήνα απορρυπαντικού.

Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως

→ Απευθυνθείτε για τη συντήρηση της συ- σκευής στην υπηρεσία εξυπηρέτησης πελατών.

Καθάρισμα φίλτρου στη σύνδεση νερού

→ Ξεβιδώστε το ρακόρ.
→ Τραβήξτε έξω το στόμιο ελαστικού σω- λήνα με φίλτρο.
→ Καθαρίστε και ξεπλύνετε εξωτερικά το φίλτρο.

Υπόδειξη:

Ευθυγραμμίστε το εξάγωνο του στομίου ελαστικού σωλήνα με το σύνδεση της συσκευής.

→ Τοποθετήστε το στόμιο ελαστικού σω- λήνα με φίλτρο και σφίξτε το περικό- χλιο-ρακόρ.

Αντιμετώπιση βλαβών

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από αθέλητη ενεργοποίηση της συσκευής και ηλεκτροπληξία.

• Πριν από όλες τις εργασίες στη συ- σκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.
• Τα ηλεκτρικά δομικά στοιχεία να ελέγχονται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.
• Σε περίπτωση βλαβών που δεν αναφέρονται σ' αυτό το κεφάλαιο, σε περίπτωση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή δεν λειτουργεί

→ Ελέγξτε το τροφοδοτικό καλώδιο σχετικά με βλάβες.
→ Ελέγξτε την τάση δικτύου.
→ 'Εχει υπερθερμανθεί η συσκευή; Ρυθμίστε τον διακόπτη της συσκευής στο "0".
Αφήστε το μηχάνημα να κρυώσει για τουλάχιστον 15 λεπτά.

Ρυθμίστε τον διακόπτη της συσκευής στη θέση "1".

→ Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Η συσκευή δεν αναπτύσσει πίεση

→ Ρυθμίστε το ακροστόμιο (μπεκ) σε "Υψηλή πίεση".
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
→ Καθαρισμός του φίλτρου παροχής νερού.
→ Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά).
→ Καθαρίστε το ακροφύσιο.
→ Αντικαταστήστε το ακροφύσιο.
→ Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών.

Αντλία μη στεγανή

3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά της συσκευής.

→ Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών.

Η αντλία χτυπά

→ Ελέγξτε τους αγωγούς αναρρόφησης νε- ρού και απορρυπαντικού για διαρροές.
→ Ρυθμίστε την ποσότητα αναρρόφησης του φίλτρου απορρυπαντικού στην ελάχιστη δυνατή ποσότητα.
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
→ Αν χρειαστεί, απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Το απορρυπαντικό δεν αναρροφάται

→ Ρυθμίστε το ακροστόμιο (μπεκ) στη θέση "CHEM".
→ Αυξήστε την ποσότητα αναρρόφησης του φίλτρου απορρυπαντικού.
→ Ελέγξτε/καθαρίστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού με φίλτρο.
→ Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψη- λής πίεσης

Τύπος: 1.520-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EK

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης.

CEO

Υπεύθυνος τεκμηρίωσης:

S. Reiser

Τεχνικά χαρακτηριστικά

Τύπος HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Ηλεκτρικό δίκτυο
Τάση V 230 230...240 230
Ρεύμα Hz 1~ 50
Ισχύς σύνδεσης kW 2,5 2,5 2,2
Ασφάλεια (αδρανής, Κ) A 16 13 10
Είδος προστασίας --	IPX5
Καλώδιο προέκτασης 30 m	mm2	2,5
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	l/min	12
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa	1
Επιδόσεις
Πίεση εργασίας νερού (με στάνταρ ακροφύσιο)	MPa	12	12	11,5
Μέγεθος του βασικού ακροφυσίου	--	035	035	038
Μέγ. υπερπίεση λειτουργίας	MPa	17,5	17,5	17,1
Παροχή, νερό	l/min	8,3
Αναρρόφηση απορρυπταντικού	l/h	0...25
Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.)	N	21,3
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα	m/s2	3,6
Αβεβαιότητα K	m/s2	0,9
Στάθμη ηχητικής πίεσης LpA (CX)	dB (A)	72 (75)
Αβεβαιότητα KpA	dB (A)	3
Στάθμη ηχητικής ισχύος LWA + Αβεβαιότητα KWA (CX)	dB (A)	88 (92)
Διαστάσεις και βάρη
Μήκος	mm 380
Πλάτος (CX)	mm	360 (370)
Ύψος	mm 930
Τυπικό βάρος λειτουργίας (CX)	kg	23,7 (26)

Τύπος HD 5/12 C HD 5/12 C HD 5/12 C		HD 5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Ηλεκτρικό δίκτυο
Τάση V 240 220 230
Ρεύμα Hz 1~50 1~60 1~50
Ισχύς σύνδεσης kW 2,2	2,4		2,6
Ασφάλεια (αδρανής, C)	A	10 15	13 16
Είδος προστασίας	--	IPX5
Καλώδιο προέκτασης 30 m mm	2	2,5
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	l/min	12
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa	1
Επιδόσεις
Πίεση εργασίας νερού (με στάνταρ ακροφύσιο)	MPa	11,5	12		13
Μέγεθος του βασικού ακροφυσίου	-- 038	036 034
Μέγ. υπερτίεση λειτουργίας	MPa	17,1	18		17,5
Παροχή, νερό	l/min	8,3
Αναρρόφηση απορρυπαντικού	l/h	0...25
Ισχύς οπισθοδρόμησης πιστολέ- του χειρός (μέγ.)	N	21,3			22,2
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα	m/s2	3,6	4,2		3,6
Αβεβαιότητα K	m/s2	0,9
Στάθμη ηχητικής πίεσης LpA (CX)	dB (A)	72 (75)	74		72 (75)
Αβεβαιότητα KpA	dB (A)	3
Στάθμη ηχητικής ισχύος LWA + Aβε- βαιότητα KWA (CX)	dB (A)	88 (92)	90		88 (92)
Διαστάσεις και βάρη
Μήκος	mm	380
Πλάτος (CX)	mm	360 (370)
Ύψος	mm	930
Τυπικό βάρος λειτουργίας (CX)	kg	23,7 (26)	25,2		23,7 (26)
Τύπος HD 5/15 C HD 5/17 C HD 5/17		C HD 6/13 Φ
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Ηλεκτρικό δίκτυο
Τάση V 230 220 230
Ρεύμα Hz 1~50 1~60 1~50
Ισχύς σύνδεσης kW 2,8 3,0 3,0	2,9
Ασφάλεια (αδρανής, C) A 16 15		16
Είδος προστασίας	--	IPX5
Καλώδιο προέκτασης 30 m	mm2	2,5
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	l/min	12			13
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa	1
Επιδόσεις
Πίεση εργασίας νερού, με βασικό ακροφύσιο (CX)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Μέγεθος του βασικού ακροφυσίου	--	032 027	030	038
Μέγ. υπερπίεση λειτουργίας	MPa	20			19
Παροχή, νερό	l/min	8,3 8,1	8,0 9,8
Αναρρόφηση απορρυπαντικού	l/h	0...25
Ισχύς οπισθοδρόμησης πιστο-λέτου χειρός (μέγ.)	N	23,8	25,4		26,6
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα	m/s2	2,4			4,1
Αβεβαιότητα K	m/s2	0,7			0,9
Στάθμη ηχητικής πίεσης LpA (CX)	dB (A)	72 (74)	72 (75)	75	72 (75)
Αβεβαιότητα KpA	dB (A)	3
Στάθμη ηχητικής ισχύος LWA + Αβεβαιότητα KWA (CX)	dB (A)	88 (90)	88 (92)	91 (91)	88 (92)
Διαστάσεις και βάρη
Μήκος	mm	380
Πλάτος (CX)	mm	360 (370)
Ύψος	mm	930
Τυπικό βάρος λειτουργίας (CX)	kg	25,2 (27,5)
Τύπος HD 6/13 C HD 6/13 C HD 6/13 C		C HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Ηλεκτρικό δίκτυο
Τάση V 220 230...240 220
Ρεύμα Hz 1~50 1~60
Ισχύς σύνδεσης kW 2,9 2,9	2,8
Ασφάλεια (αδρανής, C)	A	16	13	15	13
Είδος προστασίας	--	IPX5
Καλώδιο προέκτασης 30 m	mm2	2,5
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.) l/min		13
Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C	m	0,5
Πίεση προσαγωγής (μέγ.)	MPa	1
Επιδόσεις
Πίεση εργασίας νερού (με στά-νταρ ακροφύσιο)	MPa 1	13	12,5
Μέγεθος του βασικού ακροφυσίου	--	038		042	043
Μέγ. υπερτίεση λειτουργίας	MPa	19		18
Παροχή, νερό	l/min	9,8		10,0
Αναρρόφηση απορρυπαντικού l/h		0...25
Ισχύς οπισθοδρόμησης πιστολέ-του χειρός (μέγ.)	N 26,6
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα
Κραδασμοί στο χέρι/στο βραχίονα	m/s2	4,1		3,7
Αβεβαιότητα K	m/s2	0,9
Στάθμη ηχητικής πίεσης LpA (CX)	dB (A)	72 (75)		73
Αβεβαιότητα KpA	dB (A)	3
Στάθμη ηχητικής ισχύος LWA + Αβεβαιότητα KWA (CX)	dB (A)	88 (92)		89
Διαστάσεις και βάρη
Μήκος	mm	380
Πλάτος (CX)	mm	360 (370)
Ύψος	mm	930
Τυπικό βάρος λειτουργίας (CX)	kg	25,2 (27,5)		25,2
