MANUALE UTENTE HD 517 CX Plus Kärcher

Prima di utilizzare l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indice

Parti dell'apparecchio ..... IT 1

Norme di sicurezza ..... IT 1

Uso conforme a destinazione. IT 2

Dispositivi di sicurezza ..... IT 2

Protezione dell'ambiente..... IT 3

Prima della messa in funzione IT 3

Messa in funzione ..... IT 3

Uso IT 4

Trasporto..... IT 6

Supporto IT 7

Cura e manutenzione ..... IT 7

Guida alla risoluzione dei guastiIT 8

Accessori e ricambi. . . . . . . IT 8

Garanzia IT 8

Dichiarazione di conformità UE IT 9

Dati tecnici IT 10

Parti dell'apparecchio

Si prega di aprire la pagina illustrata

1 Ugello

2 Marcatura dell'ugello

3 Lancia EASY!Lock

4 Pistola a spruzzo EASY!Lock

5 Dispositivo di arresto di sicurezza

6 Leva a scatto

7 Leva di sicurezza

8 Tubo flessibile per alta pressione EASY!Lock

9 Nastro di gomma (non per apparecchi con avvolgitubo)

10 Supporto lancia con fissaggio, per il trasporto

11 Interruttore dell'apparecchio

12 Maniglia trasporto

13 Astuccio per lancia

14 Tubo flessibile per alta pressione EASY!Lock

15 Manico di tenuta

16 Collegamento idrico

17 Tubo flessibile di aspirazione detergen- te con filtro e dosaggio detergente

18 Setaccio

19 Bocchettone tubo flessibile

20 Dado a risvolto

21 Coprimozzo

22 Pattino scorrevole/Pattino fisso

23 Ripiano per ugello rotante (ugello rotante in dotazione solo per la variante HD...Plus)

24 Ripiano per ugello a tre getti

25 Sostegno da trasporto per lavasuperfici

26 Sbloccaggio archetto di spinta

27 Archetto di spinta, in basso (rientrato)

28 Archetto di spinta, in alto (fuoriuscito)

29 Ripiano tubo flessibile

30 Reggicavo

31 Supporto lancia senza fissaggio

32 Avvolgitubo

33 Manovella

Contrassegno colore

- Gli elementi di comando per il processo di pulizia sono gialli.

- Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.

Norme di sicurezza

- Prima di procedere alla prima messa in funzione leggere tassativamente le norma di sicurezza n. 5.951-949.0!

– Rispettare le norme nazionali vigenti per pompe a getto liquido.

- Rispettare le norme nazionali vigenti per l'antinfortunistica. Le pompe a getto liquido devono essere controllate ad intervalli regolari ed il risultato del controllo deve essere registrato per iscritto.

- È vietato apportare modifiche all'appa-recchio/accessori.

Livelli di pericolo

⚠PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Simboli riportati sull'apparecchio

Getti ad alta pressione possono risultare pericolosi se usati in

modo non conforme a destinazione. Il getto non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.

Secondo quanto prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non venga usato mai senza separator di sistema sulla rete di acqua potabile. Utilizzare un idoneo separatore di sistema della ditta KÄRCHER oppure in alternativa un separatore di sistema secondo la norma EN 12729 tipo BA.

L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile.

Uso conforme a destinazione

Utilizzare esclusivamente questa idropulitrice

• per la pulizia con il getto a bassa pressione e detergente (p.es. per la pulizia di macchinari, veicoli, costruzioni, utensili),
• per la pulizia con un getto ad alta pressione senza detergente (ad es. pulizia di facciate, terrazzi, attrezzi da giardinaggio).

Per lo sporco più resistente raccomandiamo l'utilizzo di un ugello rotante (in dotazione solo per la variante HD...Plus)

Requisiti per la qualità dell'acqua: ATTENZIONE

Utilizzare solo acqua pulita come mezzo ad alta pressione. Eventuali impurità causano un'usura precoce o incrostazioni nell'apparecchio.

I valori limite seguenti non devono essere superati se si utilizza acqua riciclata.

Valore pH 6,5...9,5
Conducibilità elettrica * Con	ducibilità elettrica ac-qua pulita +1200 μS/cm
Sostanze sedimentabili ** <	0,5 mg/l
Sostanze filtrabili ** < 50 mg/l
Idrocarburi < 20 mg/l
Cloruro < 300 mg/l
Solfato < 240 mg/l
Calcio < 200 mg/l
Durezza complessiva < 28 °dH< 50 °TH< 500 ppm (mg CaCO_3 /l)
Ferro < 0,5 mg/l
Manganese < 0,05 mg/l
Rame < 2 mg/l
Cloro attivo < 0,3 mg/l
privo di odori fastidiosi
* Massimo totale 2000 μS/cm** Volumi di campionamento 1 litro, tempo di sedimentazione 30 minuti*** Nessuna sostanza abrasiva

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere disattivati o impiegati per scopi diversi da quelli indicati.

Pressostato

Se si allenta la leva di deflusso della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva di deflusso, si riattiva la pompa.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Prima della messa in funzione

Montaggio degli accessori

→ Fissare i coprimozzi.

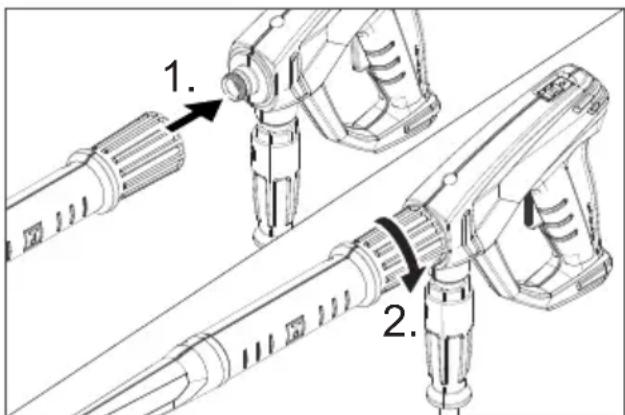

Avvertenza: Il sistema EASY!Lock unisce componenti tramite filettatura ad alta velocità soltanto con un giro rapido e sicuro.

1. 2.

→ Montare l'ugello sulla lancia (marcature sull'anello di regolazione superiore) e stringere a fondo a mano (EASY!Lock).
→ Collegare la lancia alla pistola a spruzzo e stringere a fondo a mano (EASY!Lock).
→ Allentare lo sbloccaggio dell'archetto di spinta.
→ Estrarre l'archetto di spinta fino alla posizione finale.

Per gli apparecchi senza avvolgitubo:

→ Collegare il tubo flessibile per alta pressione alla pistola a spruzzo e all'attacco alta pressione, stringendo a fondo a mano (EASY!Lock).

Per gli apparecchi con avvolgitubo:

→ Introdurre e bloccare la manovella nell'albero dell'avvolgitubo.
→ Stendere per il lungo il tubo flessibile alta pressione prima di avvolgerlo.
→ Avvolgere il tubo flessibile di alta pressione in modo uniforme ruotando la manovella sull'avvolgitubo. Scegliere il senso di rotazione in modo tale che il tubo flessibile di alta pressione non venga piegato.
→ Collegare il tubo flessibile per alta pressione alla pistola a spruzzo e stringere a fondo a mano (EASY!Lock).

Messa in funzione

⚠AVVERTIMENTO

Pericolo di lesioni! L'apparecchio, gli accessori, le condotte di alimentazione e gli attacchi devono essere in perfetto stato. In caso contrario è vietato usare l'apparecchio.

Collegamento elettrico

△PERICOLO

Pericolo di lesioni da scossa elettrica.

• L'apparecchio deve essere collegato necessariamente con una spiana alla rete elettrica. È vietato un collegamento alla rete elettrica senza possibilità di distacco. La spina serve per il distacco dalla rete.
• La spina e il giunto di un cavo prolunga utilizzati devono essere a tenuta d'acqua.

- Usare una prolunga con una sezione adeguata (vedi „Dati tecnici“) e svolgere completamente dall'avvolgicavo

Valori di collegamento: vedi targhetta e Dati tecnici.

→ Svolgere il cavo di alimentazione e posarlo sul pavimento.
→ Inserire la spina in una presa elettrica.

Collegamento all'acqua

Collegamento alla rete idrica

⚠AVVERTIMENTO

Rispettare le disposizioni fornite dalla società per l'approvvigionamento idrico.

Secondo quanto prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non venga usato mai senza separatore di sistema sulla rete di acqua potabile. Utilizzare un idoneo separatore di sistema della ditta KÄRCHER oppure in alternativa un separatore di sistema secondo la norma EN 12729 tipo BA.

L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile.

⚠PRUDENZA

Collegare il separatore di sistema sempre alla mandata dell'acqua, mai direttamente all'apparecchio.

Collegamenti: vedi Dati tecnici.

→ Collegare il tubo flessibile di alimentazione (lunghezza minima 7,5 m, diametro minimo 1/2") al collegamento dell'acqua dell'apparecchio e all'alimentazione di acqua (p.es. rubinetto).

Indicazione:

Il tubo flessibile di mandata non è compresa nella dotazione.

→ Aprire l'alimentazione dell'acqua.

Aspirazione di acqua da contenitori aperti

→ Avvitare il tubo di aspirazione con il filtro (cod. d'ordinazione 4.440-238.0) al collegamento dell'acqua.
→ Sfiatare l'apparecchio: Svitare l'ugello dalla lancia.

Lasciare attivato l'apparecchio, finché l'acqua che fuoriesce non sia priva di bolle d'aria.

Eventualmente lasciare funzionare l'apparecchio per 10 secondi – poi disinse- rire l'interruttore apparecchio. Ripetere più volte la procedura.

→ Spegnere l'apparecchio e riavvitare l'ugello.

Uso

⚠PERICOLO

Rischio di esplosioni!

Non nebulizzare alcun liquido infiammabile. In caso di utilizzo dell'apparecchio in aree a rischio (ad esempio nelle stazioni di servizio) devono essere rispettate le relative norme di sicurezza.

Pericolo di lesioni! Durante le operazioni tenere con entrambe le mani la pistola a spruzzo e la lancia.

Pericolo di lesioni! Non bloccare la leva di azionamento e la leva di sicurezza durante l'uso.

Pericolo di lesioni! Nel caso in cui la leva di sicurezza sia difettosa, contattare il servizio clienti.

Pericolo di lesioni dovuto dal getto d'acqua ad alta pressione. Prima di qualunque lavoro sull'apparecchio, spingere in avanti il dispositivo di arresto di sicurezza.

⚠PRUDENZA

Pulire i motori solo in presenza di un separatore d'olio (tutela ambientale).

Apertura/Chiusura della pistola a spruzzo

→ Aprire la pistola a spruzzo: Azionare la leva di sicurezza e la leva di aziona- mento.
→ Chiudere la pistola a spruzzo: Rilasciare la leva di sicurezza e la leva di azionamento.

Funzionamento ad alta pressione

L'apparecchio può essere fatto funzionare sia in verticale che in orizzontale.

Indicazione:

L'apparecchio è dotato di un pressostato. Il motore funziona solo quando il cofano dell'apparecchio è chiuso.

→ Apparecchio con avvolgitubo:
Svolgere completamente il tubo flessibile di alta pressione dall'avvolgitubo.
→ Posizionare l'interruttore dell'apparecchio su "I".
→ Sbloccare la pistola a spruzzo, spingen-do in indietro l'arresto di sicurezza.
→ Aprire la pistola a spruzzo.

Selezionare il tipo di getto desiderato

→ Chiudere la pistola a spruzzo.

→ Ruotare l'alloggiamento dell'ugello fino a quando il simbolo desiderato coincide con il contrassegno:

	Getto puntiforme ad alta pressione (0°) per la pulizia di sporco particolarmente resistente
	Getto piatto a bassa pressione (CHEM) per il funzionamento con detergente o la pulizia a pressione ridotta
	Getto piatto ad alta pressione (25°) per la pulizia di vaste superfici

Funzionamento con detergente

⚠AVVERTIMENTO

L'uso di prodotti detergenti non adatti può provocare danni all'apparecchio e all'oggetto da pulire. Usare solo detergenti autorizzati dalla ditta Kärcher. Rispettare le indicazioni relative al dosaggio e le avvertenze fornite con i detergenti. Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti

Osservare le avvertenze di sicurezza riportate sui detergenti.

I detergenti Kärcher garantiscono un ciclo di lavoro senza inconvenienti. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

→ Togliere il tubo flessibile di aspirazione detergente
→ Regolare la quantità di aspirazione della soluzione detergente sul filtro del detergente.
→ Appendere il tubo flessibile di aspirazione detergente in un contenitore con soluzione detergente.
→ Impostare l'ugello su "CHEM".

Metodo di pulizia consigliato

→ Spruzzare misuratamente il detergente e lasciare agire (non asciugare) sulla superficie asciutta.
→ Sciacquare lo sporco sciolto con il getto ad alta pressione.
→ Dopo il funzionamento, impostare la quantità di aspirazione sul filtro detergente alla quantità massima.
→ Avviare l'apparecchio e sciacquare per un minuto.

Interrompere il funzionamento

→ Chiudere la pistola a spruzzo. L'apparecchio si spegne.
→ Bloccare la pistola a spruzzo, spingendo in avanti l'arresto di sicurezza.

Indicazione:

Allo spegnimento dell'apparecchio, la pressione d'acqua viene abbassata del 70% circa. Con ciò la forza di attivazione della pistola a spruzzo viene ridotta e la durata dell'apparecchio viene aumentata.

Dopo l'arresto:

→ Sbloccare la pistola a spruzzo, spingen-do in indietro l'arresto di sicurezza.
→ Aprire la pistola a spruzzo. L'apparecchio si riaccende.

Spegnere l'apparecchio

→ Chiudere l'alimentazione dell'acqua.
→ Aprire la pistola a spruzzo.
→ Azionare la pompa agendo sull'interruttore dell'apparecchio e lasciarla attivata per circa 5-10 secondi.
→ Chiudere la pistola a spruzzo.
→ Portare l'interruttore dell'apparecchio su "0/OFF".

→ Non estrarre mai la spina di alimentazione dalla presa con le mani bagnate.
→ Staccare il collegamento acqua.
→ Azionare la pistola a spruzzo fino a completa depressurizzazione dell'apparecchio.
→ Bloccare la pistola a spruzzo, spingen-do in avanti l'arresto di sicurezza.

Deposito dell'apparecchio

→ Mettere la lancia con la pistola a spruzzo nel corrispondente astuccio e lasciare agganciare nel supporto lancia.
→ Avvolgere il cavo di collegamento attorno al reggicavo.
→ Avvolgere il tubo flessibile d'alta pressione, appenderlo sopra il ripiano tubo e fissarlo con il nastro di gomma. oppure

Avvolgere il tubo flessibile d'alta pressione sull'avvolgitubo. Rientrare il manico della manovella.

→ Fissare la spina con la clip montata.
→ Premere lo sbloccaggio dell'archetto di spinta e rientrare l'archetto di spinta.

Antigelo

ATTENZIONE

Il gelo distruggere l'apparecchio non completamente svuotato dell'acqua.

Conservare l'apparecchio in un luogo protetto dal gelo.

Nel caso non sia possibile una conservazione in un luogo protetto dal gelo:

→ Svuotare l'acqua
→ Distribuire un prodotto antigelo commerciale all'interno dell'apparecchio azionando la pompa.

Indicazione:

Usare un antigelo comunemente in commercio per automobili a base di glicole.

Osservare le disposizioni fornite dal produttore dell'antigelo.

→ Mettere in moto l'apparecchio (max. 1 minuto) fino a completo svuotamento della pompa e delle condutture.

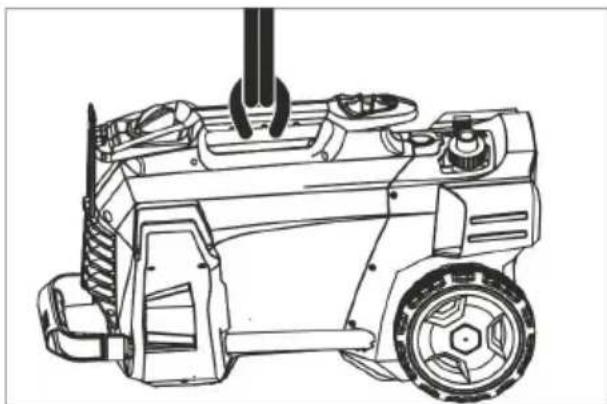

Trasporto

⚠PRUDENZA

Pericolo di lesioni e di danneggiamento!

Per il trasporto osservare il peso dell'apparecchio.

ATTENZIONE

Proteggere la leva di azionamento durante il trasporto per evitare danneggiamenti.

→ Per trasportare l'apparecchio su lunghi tragitti tirarlo tenendo l'appostito archetto di spinta.
→ Per portarlo, tenere fisso l'apparecchio dai manici.
→ Per salire le scale, tirare su l'apparecchio gradino per gradino. I pattini proteggono l'alloggiamento da danneggia-menti.
→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Sostegno da trasporto per lavasuperfici

→ Infilare il manicotto di raccordo del lava- superfici sulla spina dell'idropulitrice.
→ Avvitare a risvolto per circa 1 giro.

Trasporto gru

→ Fissare il dispositivo sollevatore al manico dell'apparecchio.

Avvertenze di sicurezza per carico con gru

⚠PERICOLO

Pericolo di lesioni causato dalla caduta dell'apparecchio.

• Rispettare le disposizioni locali in merito all'antinfortunistica e le avvertenze di sicurezza.
• Prima di ogni trasporto con gru, controllare il manico se è danneggiato.
• Prima di ogni trasporto con gru, controllare il mezzo di sollevamento se è danneggiato.
• Sollevare l'apparecchio solo dal manico.
• Non utilizzare catene d'imbragatura.
• Bloccare il mezzo di sollevamento da uno sgancio accidentale del carico.
• Prima del trasporto con la gru rimuovere la lancia con la pistola a spruzzo, gli ugelli, il lavasuperfici e altri oggetti sciolti.
• Non trasportare oggetti sull'apparecchio durante il sollevamento.
• L'apparecchio può essere trasportato con la gru solo da persone esperte nell'uso della gru.
• Non sostare sotto i carichi sospesi.
• Accertarsi che nell'arie di pericolo della gru non si trovi alcuna persona.
• Non lasciare l'apparecchio incustodito sospeso sulla gru.

Supporto

⚠PRUDENZA

Pericolo di lesioni e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino. Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

⚠PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scossa elettrica.

Prima di eseguire qualsiasi lavoro, spegne-re l'apparecchio e staccare la spina.

Controlli preventivi/Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Prima di ogni utilizzo

Accertarsi che il cavo di collegamento non sia danneggiato (rischio di scosse elettriche), far sostituire immediata-mente il cavo di collegamento danneggiato dal servizio clienti/elettrotecnico autorizzato.
→ Controllare eventuali danneggiamenti del tubo flessibile altra pressione (pericolo di scoppio).
Sostituire immediatamente eventuali tubi flessibili alta pressione danneggiati.
→ Verificare la tenuta stagna dell'apparecchio (pompa).
Una quantità di tre gocce d'acqua al minuto che fuoriesce anche dal lato inferiore dell'apparecchio è consentita. Se la perdita dovesse superare questa quantità, rivolgersi al servizio clienti.

Ogni settimana

→ Pulire il filtro del collegamento acqua.
→ Pulire il filtro posto sul tubo flessibile di aspirazione detergente.

Ogni 500 ore d'esercizio, almeno annualmente

→ Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.

Pulire il filtro del collegamento acqua

→ Svitare il dado a risvolto.
→ Estrarre il bocchettone tubo flessibile con il vaglio.
→ Pulire e sciacquare esternamente il filtro.

Indicazione:

Allineare l'esagono del bocchettone per l'attacco nell'apparecchio.

→ Inserire il bocchetto con vaglio e serrare il dado a risvolto.

Guida alla risoluzione dei guasti

⚠PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scossa elettrica.

• Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.
• Fare verificare e riparare i componenti elettrici solo dal servizio di assistenza clienti autorizzato.
• In caso di guasti non riportati in questo capitolo è necessario contattare in caso di dubbi e indicazioni certe il servizio di assistenza clienti autorizzato.

L'apparecchio non funziona

→ Accertarsi che il cavo di collegamento non sia danneggiato.
→ Controllare la tensione di rete.
Se l'apparecchio è surriscaldato: Posizionare l'interruttore dell'apparec- chio su "0". Far raffreddare l'apparecchio per alme- no 15 min. Posizionare l'interruttore dell'apparec- chio su "1".
→ In caso di difetto elettrico contattare il servizio clienti.

L'apparecchio non raggiunge pressione

→ Impostare l'ugello su "alta pressione.
→ Sfiatare l'aria dall'apparecchio (vedi „Messa in funzione“).
→ Pulire il filtro del collegamento acqua.
→ Verificate la quantità di afflusso di acqua (vedi Dati tecnici).
→ Pulire la bocchetta.
→ Sostituire l'ugello.
→ All'occorrenza contattare il servizio clienti.

La pompa non è a tenuta stagna

Una quantità di tre gocce d'acqua al minuto che fuoriesce anche dal lato inferiore dell'apparecchio è consentita.

→ Quando si verificano perdite di maggiore entità, rivolgersi al servizio di assistenza clienti per un controllo.

La pompa emette rumori strani

→ Controllare la tenuta delle tubazioni di aspirazione dell'acqua e del detergente.
→ Impostare la quantità di aspirazione sul filtro detergente alla quantità minima.
→ Sfiatare l'aria dall'apparecchio (vedi „Messa in funzione“).
→ All'occorrenza contattare il servizio clienti.

Il detergente non viene aspirato

→ Impostare l'ugello su "CHEM".
→ Aumentare la quantità di aspirazione sul filtro detergente.
→ Controllare/Pulire il tubo flessibile di aspirazione detergente con filtro
→ All'occorrenza contattare il servizio clienti.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice

Modelo: 1.520-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

I firmatari agiscono su incarico e con la pro- cura dell'amministrazione.

CEO

Responsabile della documentazione:

S. Reiser

Modello HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Collegamento alla rete
Tensione V 230 230...240 230
Tipo di corrente Hz 1~ 50
Potenza allacciata kW 2,5 2,5 2,2
Protezione (ritardo, caratt. C) A 16 13 10
Protezione -- IPX5
Prolunga 30 m	mm2	2,5
Collegamento idrico
Temperatura in entrata (max.)	°C	60
Portata (min.)	l/min	12
Livello di aspirazione da contenitori aperti (20°C)	m	0,5
Pressione in entrata (max.)	MPa	1
Prestazioni
Pressione di esercizio - acqua (con ugello standard)	MPa	12 12	11,5
Grandezza dell'ugello standard (MX/SX)	--	035	035	038
Max. sovrapressione d'esercizio	MPa	17,5	17,5	17,1
Portata, acqua	l/min	8,3
Aspirazione detergente	l/h	0...25
Max. forza repulsiva pistola a spruzzo (max.)	N	21,3
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio	m/s2	3,6
Dubbio K m/s	2	0,9
Livello di pressione acustica LpA (CX)	dB(A)	72 (75)
Dubbio KpA	dB(A)	3
Livello di potenza sonora LWA + incertezza KWA (CX)	dB(A)	88 (92)
Dimensioni e pesi
Lunghezza	mm 380
Larghezza (CX)	mm	360 (370)
Altezza	mm 930
Peso d'esercizio tipico (CX)	kg	23,7 (26)

Modello HD 5/12 C HD 5/12 C HD 5/12 C		HD 5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Collegamento alla rete
Tensione V 240 220 230
Tipo di corrente Hz 1~ 50 1~60 1~50
Potenza allacciata kW 2,2	2,4		2,6
Protezione (ritardo, caratt. C)	A	10	15	13	16
Protezione	--	IPX5
Prolunga 30 m	mm2	2,5
Collegamento idrico
Temperatura in entrata (max.)	°C	60
Portata (min.)	l/min	12
Livello di aspirazione da contenito-ri aperti (20°C)	m	0,5
Pressione in entrata (max.)	MPa	1
Prestazioni
Pressione di esercizio - acqua (con ugello standard)	MPa	11,5	12		13
Grandezza dell'ugello standard (MX/SX)	-- 038	036 034
Max. sovrapressione d'esercizio	MPa	17,1	18		17,5
Portata, acqua	l/min	8,3
Aspirazione detergente	l/h	0...25
Max. forza repulsiva pistola a spruzzo (max.)	N	21,3			22,2
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio	m/s2	3,6	4,2		3,6
Dubbio K m/s	2	0,9
Livello di pressione acustica LpA (CX)	dB(A)	72 (75)	74		72 (75)
Dubbio KpA	dB(A)	3
Livello di potenza sonora LWA + incertezza KWA (CX)	dB(A)	88 (92)	90		88 (92)
Dimensioni e pesi
Lunghezza mm	$80
Larghezza (CX)	mm	360 (370)
Altezza	mm	930
Peso d'esercizio tipico (CX)	kg	23,7 (26)	25,2		23,7 (26)
Modello HD 5/15 C HD 5/17 C HD 5/17		17 C HD 6/13	C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Collegamento alla rete
Tensione V 230 220 230
Tipo di corrente Hz 1~50 1~60	1~50
Potenza allacciata kW 2,8 3,0 3	,0 2,9
Protezione (ritardo, caratt. C) A	16 15	16
Protezione	--	IPX5
Prolunga 30 m	mm2	2,5
Collegamento idrico
Temperatura in entrata (max.)	°C	60
Portata (min.)	l/min	12			13
Livello di aspirazione da conte-nitori aperti (20°C)	m	0,5
Pressione in entrata (max.)	MPa	1
Prestazioni
Pressione di esercizio - acqua (con ugello standard)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Grandezza dell'ugello standard (MX/SX)	--	032 027	030	038
Max. sovrapressione d'esercizio	MPa	20			19
Portata, acqua	l/min	8,3 8,1	8,0 9,8
Aspirazione detergente	l/h	0...25
Max. forza repulsiva pistola a spruzzo (max.)	N	23,8	25,4		26,6
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio	m/s2	2,4 4,1
Dubbio K m/s	2	0,7 0,9
Livello di pressione acustica LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Dubbio KpA	dB(A)	3
Livello di potenza sonora LWA+ incertezza KWA(CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Dimensioni e pesi
Lunghezza	mm	380
Larghezza (CX)	mm	360 (370)
Altezza	mm	930
Peso d'esercizio tipico (CX)	kg	25,2 (27,5)
Modello HD 6/13 C HD 6/13 C HD 6/13		C HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Collegamento alla rete
Tensione V 220 230...240 220
Tipo di corrente Hz 1~50 1~60
Potenza allacciata kW 2,9 2,9	2,8
Protezione (ritardo, caratt. C)	A	16	13	15	13
Protezione	--	IPX5
Prolunga 30 m	mm2	2,5
Collegamento idrico
Temperatura in entrata (max.)	°C	60
Portata (min.)	l/min	13
Livello di aspirazione da contenitori aperti (20°C)	m	0,5
Pressione in entrata (max.)	MPa	1
Prestazioni
Pressione di esercizio - acqua (con ugello standard)	MPa 1	12,5
Grandezza dell'ugello standard (MX/SX)	--	038		042 043
Max. sovrapressione d'esercizio	MPa	19		18
Portata, acqua	l/min	9,8		10,0
Aspirazione detergente	l/h	0...25
Max. forza repulsiva pistola a spruzzo (max.)	N	26,6
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio
Valore di vibrazione mano-braccio	m/s2	4,1		3,7
Dubbio K m/s	2	0,9
Livello di pressione acustica LpA (CX)	dB(A)	72 (75)		73
Dubbio KpA	dB(A)	3
Livello di potenza sonora LWA + incertezza KWA (CX)	dB(A)	88 (92)		89
Dimensioni e pesi
Lunghezza	mm	380
Larghezza (CX)	mm	360 (370)
Altezza	mm	930
Peso d'esercizio tipico (CX)	kg	25,2 (27,5) 25,2
