GEBRUIKSAANWIJZING HD 517 CX Plus Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Apparaat-elementen ..... NL 1

Veiligheidsinstructies. . . . . . . NL 1

Reglementair gebruik ..... NL 2

Veiligheidsinrichtingen ..... NL 2

Zorg voor het milieu .... NL 3

Voor de inbedrijfstelling.....NL 3

Inbedrijfstelling .... NL 3

Bediening NL 4

Vervoer NL 6

Opslag. NL 6

Onderhoud NL 7

Hulp bij storingen .... NL 7

Toebehoren en reserveonder- delen .... NL 8

Garantie NL 8

EU-conformiteitsverklaring ... NL 8

Afbeeldig naar voren uitklappen a.u.b.

1 Sproeier

2 Markering van de sproeier

3 Straalbuis EASY!Lock

4 Handspuitpistool EASY!Lock

5 Veiligheidspal

6 Hendel

7 Veiligheidshendel

8 Hogedrukslang EASY!Lock

9 Rubberband (niet bij apparaten met slangtrommel)

10 Straalbuishouder met klemming, voor het transport

11 Apparaatschakelaar

12 Handgreep

13 Köcher straalbuis

14 Hogedrukaansluiting EASY!Lock

15 Greep

16 Wateraansluiting

17 Reinigingsmiddel-zuigslang met filter en reinigingsmiddeldosering

18 Zeef

19 Slangsteun

20 Wartelmoer

21 Wieldop

22 Glijplaat/vaste plaat

23 Sproeierhouder voor rotorsproeier (rotorsproeier enkel bij variant HD...Plus meegeleverd)

24 Sproeierhouder voor drievoudige sproeier

25 Transporthouder voor oppervlaktereiniger

26 Ontgrendeling duwbeugel

27 Duwbeugel, onder (ingeschoven)

28 Duwbeugel, boven (uitgetrokken)

29 Slangopbergvak

30 Kabelhouder

31 Straalbuishouder zonder klemming

32 Slangtrommel

33 Krukhendel

Kleurmarkering

- Bedieningselementen voor het reini- gingsproces zijn geel.

- Bedieningselementen voor het onderhoud en de service zijn lichtgrijs.

Veiligheidsinstructies

- Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.951-949.0 in elk geval lezen!

- Overeenkomstige nationale voorschriften van de wetgever voor stralers van vloeistoffen in acht nemen.

- Overeenkomstige nationale voorschriften van de wetgever inzake ongevallenpreventie in acht nemen. Stralers van vloeistoffen moeten regelmatig gecontroleerd worden en het resultaat van de controle moet schriftelijk vastgelegd worden.

- U mag geen veranderingen aan het apparaat / de toebehoren aanbrengen.

Gevarenniveaus

⚠ GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiële schade kan leiden.

Symbolen op het apparaat

Bij ondeskundig gebruik kunnen hogedrukstralen gevaarlijk zijn.

De straal mag niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf gericht worden.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater-net gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

Deze hogedrukreiniger uitsluitend gebruiken

• voor het reinigen met de lagedrukstraal en reinigingsmiddel (bv. reinigen van machines, voertuigen, bouwwerken, werktuigen),
• voor reinigen met hogedrukstraal zonder reinigingsmiddel (bv. reinigen van gevels, terrassen, tuingereedschap).

Voor hardnekkig vuil raden wij een rotor-sproeier aan (enkel bij variant HD...Plus meegeleverd).

Eisen aan de waterkwaliteit:

LET OP

Als hogedrukmedium mag uitsluitend schoon water worden gebruikt. Verontreini-gingen geven aanleiding tot vroegtijdige slijtage of afzettingen in het apparaat.

Als gerecycleerd water wordt gebruikt, mo- gen de volgende grenswaarden niet over- schreden worden.

pH-waarde 6,5...9,5
elektrische geleidbaarheid *	Geleidbaar-heid vers wa-ter +1200 μS/cm
afzetbare stoffen ** < 0,5 mg/l
uitfilterbare stoffen *** < 50	mg/l
Koolwaterstoffen < 20 mg/l
Chloride < 300 mg/l
Sulfaat < 240 mg/l
Calcium < 200 mg/l
Totale hardheid < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
IJzer < 0,5 mg/l
Mangaan < 0,05 mg/l
Koper < 2 mg/l
Actieve chloor < 0,3 mg/l
vrij van kwalijke geurtjes
* Maximum in totaal 2000 μS/cm** Testvolume 1 l, afzettijd 30 min*** geen abrasieve stoffen

Veiligheidsinrichtingen

Veiligheidsinrichtingen dienen voor de bescherming van de gebruiker en mogen niet buiten werking gezet of in hun functie omzeild worden.

Drukschakelaar

Als de bedieningshendel aan het handspuitpistool losgelaten wordt, schakelt de drukschakelaar de pomp uit, de hogedrukstraal stopt. Als de bedieningshendel aangetrokken wordt, schakelt de pomp opnieuw in.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desal-niettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Voor de inbedrijfstelling

Toebehoren monteren

→ Wieldoppen bevestigen.

Opmerking: Het EASY!Lock-systeem verbindt componenten door een snelschroefverbinding met slechts één omdraaiing snel en veilig.

→ Sproeier op de straalbuis monteren (markeringen op de stelring bovenaan) en handvast aandraaien (EASY!Lock).

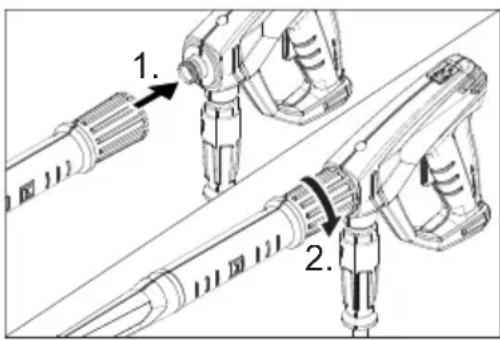

→ Straalbuis met handspuitpistool verbinden en handvast aandraaien (EA-SY!Lock).
→ Ontgrendeling duwbeugel loszetten.
→ Duwbeugel tot eindstand uittrekken.

Bij apparaten zonder slangtrommel:

→ Hogedrukslang met handspuitpistool en hogedrukaansluiting van het apparaat verbinden en handvast aandraaien (EASY!Lock).

Bij apparaten met slangtrommel:

→ Krukhendel in de slangtrommelas steken en laten klikken.
→ hogedrukslang voor het oprollen ge-strekt leggen.
→ Hogedrukslang in gelijkmatige lagen op de slangtrommel wikkelen door aan de krukhendel te draaien. Draairichting zo-danig kiezen dat de hogedrukslang niet geknikt wordt.
→ Hogedrukslang met handspuitpistool verbinden en handvast aandraaien (EASY!Lock).

Inbedrijfstelling

⚠ WAARSCHUWING

Gevaar voor letsel! Apparaat, toebehoren, toevoerleidingen en aansluitingen moeten in een perfecte toestand zijn. Als dat niet het geval is, mag het apparaat niet gebruikt worden.

Elektrische aansluiting

⚠GEVAAR

Verwondingsgevaar door elektrische schok

- Het apparaat moet zeker met een stekker aangesloten worden op het elektriciteitsnet. Een niet-scheidbare verbinding met het stroomnet is verboden. De stekker dient voor de netscheiding.

- Stekker en verbinding van een gebruikte verlengkabel moeten waterdicht zijn.

- Verlengingskabel met een voldoende grote diameter gebruiken (zie „Technische gegevens“) en volledig van de kabeltrommel wikkelen.

Aansluitwaarden zie typeplaatje/Technische gegevens.

→ Netsnoer afwikkelen en op de grond leggen.
→ Netstekker in een stopcontact steken.

Wateraansluiting

Aansluiting aan de waterleiding

⚠ WAARSCHUWING

Voorschriften van de watermaatschappij in acht nemen.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater-net gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

⚠VOORZICHTIG

Sluit de systeemscheider altijd aan de water-toevoer en nooit direct aan het apparaat aan. Aansluitwaarden zie Technische gegevens.

→ Toevoerslang (minimumlengte 7,5 m, minimumdiameter 1/2") aan de water-aansluiting van het apparaat en aan de watertoevoer (bijvoorbeeld waterkraan) aansluiten.

Instructie:

De toevoerslang wordt niet meegeleverd.

→ Open de watertoevoer.

Water aanzuigen uit open reservoirs

→ Zuigslang met filter (bestelnummer 4.440-238.0) aan de wateraansluiting vastschroeven.

→ Apparaat ontluchten: Sproeier van de straalpijp schroeven. Apparaat laten draaien tot het water zonder luchtbellen uit de straalpijp komt. Eventueel apparaat 10 seconden laten draaien – dan de apparaatschakelaar uitschakelen. Proces meermaals herhalen.

→ Apparaat uitschakelen en sproeier opnieuw vastschroeven.

Bediening

⚠ GEVAAR

Explosiegevaar!

Verstuif geen brandbare vloeistoffen.

Bij het gebruik van het apparaat in gevaar- lijke bereiken (bv. tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden.

Gevaar voor letsel! Bij het werken handspuitpistool en straalbuis met beide handen vasthouden.

Gevaar voor letsel! De hendel en de veiligheidshendel mogen tijdens de werking niet vastgeklemd worden.

Gevaar voor letsel! Bij defecte veiligheids-hendel klantenservice consulteren.

Verwondingsgevaar door hogedrukwaterstraal. Voor elk gebruik met het apparaat de veiligheidshendel aan het handspuitpistool naar voren schuiven.

⚠VOORZICHTIG

Motoren alleen reinigen op plaatsen met overeenkomstige olieafscheider (milieubescherming).

Handspuitpistool openen/sluiten

→ Handspuitpistool openen: Veiligheids-hendel en hendel bedienen.

→ Handspuitpistool sluiten: Veiligheids-hendel en hendel loslaten.

Werken met hoge druk

Het apparaat kan staand of liggend gebruikt worden.

Instructie:

Het apparaat is uitgerust met een druk- schakelaar. De motor draait alleen als het handspuitpistool geopend is.

→ Apparaat met slangtrommel: Hogedrukslang volledig van de slangtrommel afrollen.

→ Apparaatschakelaar op "l" zetten.

→ Handspuitpistool ontgrendelen, daarvoor de vergrendelingspal naar achteren schuiven.

→ Handspuitpistool openen.

Straalsoort kiezen

→ Handspuitpistool sluiten.
→ Behuizing van de sproeier draaien tot het gewenste symbool overeenstemt met de markering:

	Ronde hogedrukstraal (0°) voor bijzonder hardnekkig vuil
	Vlakke lagedrukstraal (CHEM) voor de werking met reinigingsmiddel of reinigen met een lagedruk
	Vlakke hogedrukstraal (25°) voor uitgestrekt vuil

Werking met reinigingsmiddel

⚠ WAARSCHUWING

Ongeschikte reinigingsmiddelen kunnen het apparaat en het te reinigen object beschadigen. Alleen reinigingsmiddelen gebruiken die vrijgegeven zijn door Kärcher. Aanbevolen dosering en instructies bij de reinigingsmiddelen in acht nemen. Ter milieubescherming zuinig omspringen met reinigingsmiddelen.

Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Kärcher-reinigingsmiddelen garanderen een storingsvrije werking. Laat u adviseren of vraag onze catalogus of informatiebladen van de reinigingsmiddelen aan.

→ Reinigingsmiddel-zuigslang uittrekken.
→ Aanzuighoeveelheid van de reinigingsmiddeloplossing instellen aan de reini-gingsmiddelfilter.
→ Reinigingsmiddel-zuigslang in een reservoir met reinigingsmiddel hangen.
→ Sproeier op „CHEM“ stellen.

Aanbevolen reinigingsmethode

→ Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!).
→ Spoel losgeraakt vuil er met de hoge-drukstraal af.
→ Na het bedrijf moet de aanzuighoeveelheid aan de reinigingsmiddelfilter op de maximumhoeveelheid ingesteld worden.

→ Apparaat starten en gedurende een minuut schoonspoelen.

Werking onderbreken

→ Handspuitpistool sluiten.
Het apparaat wordt uitgeschakeld.
→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.

Instructie:

Bij het uitschakelen van het apparaat wordt de waterdruk ca. 70% verlaagd. Daardoor daalt de bedieningskracht van het hand-spuitpistool en stijgt de levensduur van het apparaat.

Na de onderbreking:

→ Handspuitpistool ontgrendelen, daarvoor de vergrendelingspal naar achteren schuiven.
→ Handspuitpistool openen.
Het apparaat wordt opnieuw ingeschakeld.

Apparaat uitschakelen

→ Watertoevoer sluiten.
→ Handspuitpistool openen.
→ Pomp met apparaatschakelaar inschakelen en 5-10 seconden laten draaien.
→ Handspuitpistool sluiten.
→ Apparaatschakelaar op „0/OFF“ stellen.
→ Stekker alleen met droge handen uit het stopcontact trekken.
→ Wateraansluiting verwijderen.
→ Handspuitpistool bedienen tot het apparaat drukvrij is.
→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.

Apparaat opslaan

→ Straalbuis met handspuitpistool in de Köcher straalbuis plaatsen en in de straalbuishouder laten vastklikken.
→ Aansluitkabel rond de kabelhouder wik- kelen.
→ Hogedrukslang oprollen, over de slanghouder hangen en met de rubberband beveiligen.
of
Hogedrukslang op de slangtrommel wikkelen. Greep van de krukhendel om-klappen.
→ Stekker met gemonteerde clip bevestigen.

→ Ontgrendeling van de duwbeugel indrukken en de duwbeugel inschuiven.

Vorstbescherming

LET OP

Vorst vernielt het onvolledig leeggemaakte apparaat.

Apparaat op een vorstvrije plaats bewaren.

Indien een vorstvrije plaats niet mogelijk is:

→ Water aflaten.
→ Gebruikelijk antivriesmiddel door het apparaat pompen.

Instructie:

Gebruik courant antiviriesmiddel voor auto's op basis van glycol.

Behandelingsvoorschriften van de fabrikant van het antivriesmiddel in acht nemen.

→ Apparaat max. 1 minuut laten draaien tot de pomp en de leidingen leeg zijn.

Vervoer

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

LET OP

Hendel tijdens het transport beschermen tegen beschadiging.

→ Voor het transport over langere trajecten trekt u het apparaat aan de duwbeugel achter zich.
→ Om het apparaat te dragen, houdt u het aan de grepen vast.
→ Om trappen te nemen, trekt u het apparaat per trede naar boven. De glijplaten beschermen de behuizing tegen beschadiging.
→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Transporthouder voor oppervlaktereiniger

→ Aansluitmof van de oppervlaktereiniger op de doorn aan de hogedrukreiniger steken.
→ Wartelmoer ca. 1 omwenteling aan-draaien.

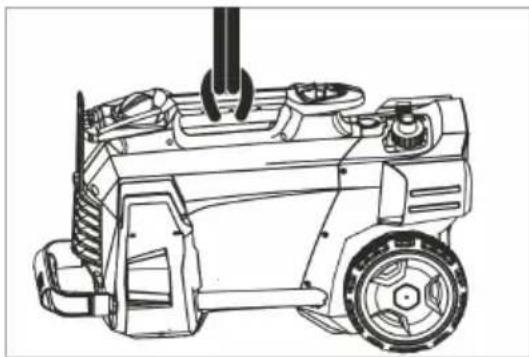

Kraantransport

→ Hijsinrichting aan de handgreep van het apparaat bevestigen.

Veiligheidsinstructies voor de kraanbevestiging

⚠ GEVAAR

Verwondingsgevaar door vallend apparaat.

• Houd de plaatselijke voorschriften voor ongevallenpreventie en de desbetreffende veiligheidsvoorschriften in acht.
• Controleer de handgreep voor elke kraantransport op beschadiging.
• Controleer het hijstoestel voor elke kraantransport op beschadiging.
• Til het apparaat enkel op aan de hand-greep.
• Gebruik geen aanslagkettingen.
• Beveil het hijstoestel tegen onverwacht loskomen van de last.
• Verwijder de straalbuis met handspuit-pistool, sproeiers, oppervlaktereiniger en andere losse voorwerpen vóór het kraantransport.
• Transporteer tijdens het hijsproces geen voorwerpen op het apparaat.
• Het apparaat mag enkel met de kraan ge- transporteerd worden door personen die zijn ingewerkt in de bediening van de kraan.
• Sta niet onder de last.
• Let erop dat zich in de gevarenzone van de kraan geen personen bevinden.
• Laat het apparaat niet zonder toezicht aan de kraan hangen.

Opslag

⚠VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠ GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok

Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Veiligheidsinspectie/onderhoudscontract

Met uw handelaar kunt u een regelmatige veiligheidsinspectie afspreken of een onderhoudscontract afsluiten. Gelieve ons advies te vragen.

Voor elke werking

→ Aansluitkabel controleren op schade (gevaar door elektrische schok), beschadigde aansluitkabel onmiddellijk laten vervangen door een geautoriseerde klantendienst / elektrotechnisch vakman.
→ Hogedrukslang controleren op beschadiging (barstgevaar). Beschadigde hogedrukslang onmiddel- lijk vervangen.
→ Apparaat (pomp) op dichtheid controleren. 3 druppels water per minuut zijn toegelaten en kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

Wekelijks

→ Zeef in de wateraansluiting reinigen.
→ Filter aan de reinigingsmiddel-zuigslang reinigen.

Alle 500 bedrijfsuren, minstens jaarlijks

→ Laat het onderhoud van het apparaat uitvoeren door de klantenservice.

Zeef in de wateraansluiting reinigen

→ Wartelmoer losschroeven.
→ Slangsteun met zeef verwijderen.
→ Zeef aan de buitenkant reinigen en afspoelen.

Instructie:

Zeskant van de slangsteun voor de aan-sluiting in het apparaat uitrichten.

→ Slangsteun met zeef aanbrengen en wartelmoer aanspannen.

Hulp bij storingen

⚠ GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok

- Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

- Laat elektrische onderdelen enkel controleren en repareren door de geautoriseerde klantenservice.

- Raadpleeg bij storingen die in dit hoofdstuk niet worden vermeld, in geval van twijfel en bij een uitdrukkelijke instructie de geautoriseerde klantenservice.

Apparaat draait niet

→ Aansluitkabel controleren op schade.
→ Netspanning controlleren.
→ Bij oververhitting van het apparaat: Apparaatschakelaar op „0“ stellen. Apparaat gedurende minstens 15 minuten laten afkoelen. Apparaatschakelaar op „1“ stellen.

→ Bij een elektrisch defect moet de klantendienst geraadpleegd worden.

Apparaat komt niet op druk

→ Sproeier op „Hogedruk“ stellen.
→ Apparaat ontluchten (zie „Inbedrijfstelling“).
→ Zeef in de wateraansluiting reinigen.
→ Watertoevoerhoeveelheid controleren (zie Technische gegevens).
→ Sproeikop reinigen.
→ Vervang de sproeier.
→ Indien nodig de klantendienst raadplegen.

Pomp ondicht

3 druppels water per minuut zijn toege- staan en kunnen aan de onderkant van het apparaat ontsnappen.

→ Bij sterkere ondichtheid het apparaat door de klantendienst laten controleren.

Pomp klopt

→ Zuigleidingen voor water en reinigings-middel controleren op ondichtheid.

→ Aanzuighoeveelheid aan de reinigingsmiddelfilter instellen op de minimum-hoeveelheid.
→ Apparaat ontluchten (zie „Inbedrijfstelling“).
→ Indien nodig de klantendienst raadplegen.

Reinigingsmiddel wordt niet aangezogen

→ Sproeier op „CHEM“ stellen.
→ Aanzuighoeveelheid aan de reinigingsmiddelfilter verhogen.
→ Reinigingsmiddel-zuigslang met filter controlleren/reinigen.
→ Indien nodig de klantendienst raadplegen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.520-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

H. Jenner
CEO

Gevolmachtigde voor de documentatie:

S. Reiser

Type HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Spanningaansluiting
Spanning V 230 230...240 230
Stroomsoort Hz 1~ 50
Aansluitvermogen kW 2,5 2,5 2,2
Zekering (trage, char. C) A 16 13 10
Beveiligingsklasse --	IPX5
Verlengingskabel 30 m	mm2	2,5
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.)	l/min	12
Zuighoogte uit open reservoir (20 °C) m		0,5
Toevoerdruk (max.)	MPa	1
Capaciteit
Werkdruk water (met standaardsproeier)	MPa	12	12	11,5
Sproeiergrootte van de standaardsproeier	--	035	035	038
Max. bedrijfsoverdruk	MPa	17,5	17,5	17,1
Opbrengst, water	l/min	8,3
Aanzuiging reinigingsmiddel	l/h	0...25
Reactiedruk van het handspuitpistool (max.)	N	21,3
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde	m/s2	3,6
Onzekerheid K	m/s2	0,9
Geluidsdrukniveau LpA (CX)	dB(A)	72 (75)
Onzekerheid KpA	dB(A)	3
Geluidsvermogensniveau LWA + onveiligheid KWA (CX)	dB(A)	88 (92)
Maten en gewichten
Lengte	mm 380
Breedte (CX)	mm	360 (370)
Hoogte	mm 930
Typisch bedrijfsgewicht (CX)	kg	23,7 (26)

Type HD 5/12 C HD 5/12 C HD 5/12 C HD 5/13 C		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Spanningaansluiting
Spanning V 240 220 230
Stroomsoort Hz 1~50 1~60 1~50
Aansluitvermogen kW 2,2	2,4		2,6
Zekering (trage, char. C)	A	10 15	13 16
Beveiligingsklasse	--	IPX5
Verlengingskabel 30 m	mm2	2,5
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.) l/min		12
Zuighoogte uit open reservoir (20 °C)	m	0,5
Toevoerdruk (max.)	MPa	1
Capaciteit
Werkdruk water (met stan-daardsproeier)	MPa	11,5	12		13
Sproeiergrootte van de stan-daardsproeier	-- 038	036 034
Max. bedrijfsoverdruk	MPa	17,1	18		17,5
Opbrengst, water	l/min	8,3
Aanzuiging reinigingsmiddel	l/h	0...25
Reactiedruk van het handspuitpi-stool (max.)	N	21,3			22,2
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde	m/s2	3,6	4,2		3,6
Onzekerheid K	m/s2	0,9
Geluidsdrukniveau LpA (CX)	dB(A)	72 (75)	74		72 (75)
Onzekerheid KpA	dB(A)	3
Geluidsvermogensniveau LWA+ onveiligheid KWA(CX)	dB(A)	88 (92)	90		88 (92)
Maten en gewichten
Lengte	mm	380
Breedte (CX)	mm	360 (370)
Hoogte	mm	930
Typisch bedrijfsgewicht (CX)	kg	23,7 (26)	25,2		23,7 (26)
Type HD 5/15 C HD 5/17 C HD 5/17 C		HD 6/13 C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Spanningaansluiting
Spanning V 230 220 230
Stroomsoort Hz 1~ 50 1~60 1~	50
Aansluitvermogen kW 2,8 3,0 3	0 2,9
Zekering (trage, char. C) A 16 1	5	16
Beveiligingsklasse	--	IPX5
Verlengingskabel 30 m	mm2	2,5
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.)	l/min	12			13
Zuighoogte uit open reservoir (20 °C)	m	0,5
Toevoerdruk (max.)	MPa	1
Capaciteit
Werkdruk water, met stan-daardsproeier (CX)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Sproeiergrootte van de stan-daardsproeier	--	032 027	030	038
Max. bedrijfsoverdruk	MPa	20			19
Opbrengst, water	l/min	8,3 8,1	8,0 9,8
Aanzuiging reinigingsmiddel	l/h	0...25
Reactiedruk van het handspuit-pistool (max.)	N	23,8	25,4		26,6
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde	m/s2	2,4			4,1
Onzekerheid K	m/s2	0,7			0,9
Geluidsdrukniveau LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Onzekerheid KpA	dB(A)	3
Geluidsvermogensniveau LWA+onveiligheid KWA(CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Maten en gewichten
Lengte	mm	380
Breedte (CX)	mm	360 (370)
Hoogte	mm	930
Typisch bedrijfsgewicht (CX)	kg	25,2 (27,5)
Type HD 6/13 C HD 6/13 C HD 6/13 C		HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Spanningaansluiting
Spanning V 220 230...240 220
Stroomsoort Hz 1~50 1~60
Aansluitvermogen kW 2,9 2,9	2,8
Zekering (trage, char. C) A	16	13	15	13
Beveiligingsklasse --		IPX5
Verlengingskabel 30 m	mm2	2,5
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.)	l/min	13
Zuighoogte uit open reservoir (20 °C)	m	0,5
Toevoerdruk (max.)	MPa	1
Capaciteit
Werkdruk water (met stan-daardsproeier)	MPa 1	13	12,5
Sproeiergrootte van de stan-daardsproeier	--	038		042 043
Max. bedrijfsoverdruk	MPa	19		18
Opbrengst, water	l/min	9,8		10,0
Aanzuiging reinigingsmiddel	l/h	0...25
Reactiedruk van het handspuit-pistool (max.)	N	26,6
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde
Hand-arm vibratiewaarde	m/s2	4,1		3,7
Onzekerheid K	m/s2	0,9
Geluidsdrukniveau LpA (CX)	dB(A)	72 (75)		73
Onzekerheid KpA	dB(A)	3
Geluidsvermogensniveau LWA+onveiligheid KWA(CX)	dB(A)	88 (92)		89
Maten en gewichten
Lengte	mm	380
Breedte (CX)	mm	360 (370)
Hoogte	mm	930
Typisch bedrijfsgewicht (CX)	kg	25,2 (27,5)		25,2

→ Nostipriniet ritenu diskus.
