Antes del primer uso de su aparato, lea este manual original,

actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Índice de contenidos

Elementos del aparato ..... ES 1

Indicaciones de seguridad ... ES 1

Uso previsto ES 2

Dispositivos de seguridad .... ES 2

Protección del medio ambiente ES 3

Antes de la puesta en marcha ES 3

Puesta en marcha..... ES 3

Manejo ES 4

Transporte. ES 6

Almacenamiento ..... ES 7

Cuidados y mantenimiento ... ES 7

Ayuda en caso de avería .... ES 8

Accesorios y piezas de repuestoES 8

Garantía ES 8

Declaración UE de conformidadES 9

Datos técnicos ..... ES 10

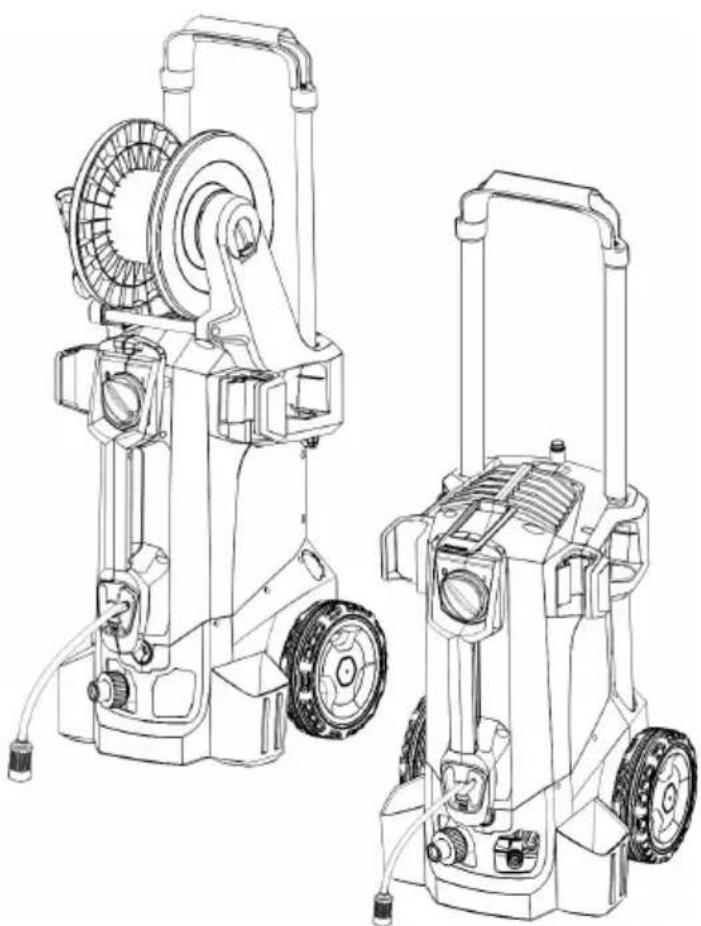

Elementos del aparato

Desplegar las páginas delanteras

1 boquilla

2 Marca de la boquilla

3 Tubo pulverizador EASY!Lock

4 Pistola pulverizadora EASY!Lock

5 Muesca de seguridad

6 Palanca de disparo

7 Palanca de seguro

8 Manguera de alta presión EASY!Lock

9 Cinta de goma (no para aparatos con enrollador de mangueras)

10 Soporte de la lanza dosificadora con sujeción para el transporte

11 Interruptor del aparato

12 Asa de transporte

13 Portalanza dosificadora

14 Conexión de alta presión EASY!Lock

15 Asa de sujeción

16 Conexión de agua

17 Manguera de detergente con filtro y dosificación de detergente

18 Criba

19 Manguito de manguera

20 Tuerca de racor

21 tapacubos

22 Patín de aterrizaje/patín fijo

23 Soporte para boquillas giratorias (bo-quilla giratoria solo para la variante HD...Plus suministrada)

24 Soporte para boquilla triple

25 Soporte de transporte para limpieza de superficies

26 Desbloqueo, estribo de empuje

27 Estribo de empuje, abajo (metido)

28 Estribo de empuje, arriba (sacado)

29 Soporte para manguera

30 Portacables

31 Soporte de lanza dosificadora sin fijación

32 Enrollador de mangueras

33 Manivela

Identificación por colores

- Los elementos de control para el proceso de limpieza son amarillos.

- Los elementos de control para el mantenimiento y el servicio son de color gris claro.

Indicaciones de seguridad

- ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de seguridad n.° 5.951-949.0!

- Respetar las normativas vigentes nacionales correspondientes para eyectores de líquidos.

- Respetar las normativas vigentes nacionales correspondientes de prevención de accidentes. Los eyectores de líquidos deben ser examinados regularmente y tiene que guardarse una copia escrita de la revisión.

- No se debe efectuar ningún tipo de modificación en el aparato/accesorios.

Niveles de peligro

⚠️ PELIGRO

Aviso sobre un riesgo de peligro inmediato que puede provocar lesiones corporales graves o la muerte.

ADVERTENCIA

Aviso sobre una situación propablemente peligrosa que puede provocar lesiones corporales graves o la muerte.

△PRECAUCIÓN

Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente peligrosa que puede provocar daños materiales.

Símbolos en el aparato

Los chorros a alta presión pue- den ser peligrosos si se usan indebidamente. No dirija el chorro hacia personas, animales o equipamiento eléctrico activo, ni apunte con él al propio aparato.

De acuerdo con las normativas vigentes, está prohibido utilizar el aparato sin un separador de sistema en la red de agua potable. Se debe utilizar un separador de sistema apropiado de la empresa KÄRCHER, alternativamente, un separador de sistema que cumpla la norma EN 12729 tipo BA.

El agua que haya pasado por un separador del sistema será catalogada como no potable.

Uso previsto

Utilizar exclusivamente esta limpiadora a presión

• la limpieza con chorros a baja presión y detergente (p. ej., limpieza de máquinas, vehículos, edificios, herramientas),
• para limpiar con el chorro a alta presión sin detergente (p. ej. limpieza de facha-das, terrazas, herramientas de jardinería).

Para suciedades resistentes recomendamos usar una boquilla giratoria (solo suministrada para la variante HD...Plus)

Requisitos para la calidad del agua: CUIDADO

Sólo se puede utilizar agua limpia como medio de alta presión. La suciedad provoca desgasto prematuro o sedimentos en el aparato.

Si se utiliza agua reciclada, no se pueden superar los siguientes limites.

Valor pH 6,5...9,5
Conductividad eléctrica * Co	Conductividad agua fresca +1200 μS/cm
sustancias que se pueden depositar **	< 0,5 mg/l
Sustancias que se pueden filtrar ***	< 50 mg/l
Hidrocarburos < 20 mg/l
Cloruro < 300 mg/l
Sulfato < 240 mg/l
Calcio < 200 mg/l
Dureza total < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Hierro < 0,5 mg/l
Manganeso < 0,05 mg/l
Cobre < 2 mg/l
Cloro activo < 0,3 mg/l
sin olores desagradables
* Máxito total 2000 μS/cm** Volumen de prueba 1 l, tiempo de sedimentación 30 min*** sin sustancias abrasivas

Dispositivos de seguridad

La función de los dispositivos de seguridad es proteger al usuario y está prohibido ponerlos fuera de servicio y modificar o ignorar su funcionamiento.

Presóstato

Cuando se suelta la palanca de disparo de la pistola pulverizadora, un interruptor de presión desconecta la bomba y el chorro de alta presión se para. Cuando se acciona la palanca de disparo, se conecta la bomba nuevamente.

Protección del medio ambiente

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entreguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Los equipos eléctricos y electrónicos contienen a menudo componentes que pueden representar un peligro potencial para la salud de las personas y para el medio ambiente en caso de que se manipulen o se eliminen de forma errónea. Estos componentes son necesarios para el correcto funcionamiento del equipo. Los equipos marcados con este símbolo no pueden eliminarse con la basura doméstica.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

Antes de la puesta en marcha

Montaje de los accesorios

→ Fijar los tapacubos.

Aviso: El sistema EASY!Lock conecta componentes de forma rápida y segura mediante una rosca rápida con tan solo una vuelta.

→ Monte la boquilla en el tubo pulverizador (la marca del aro de apoyo tiene que estar arriba) y apretar con la mano (EASY!Lock).
→ Conectar el tubo pulverizador con la pistola pulverizadora y apretar a mano (EASY!Lock).
→ Desbloquear el estribo de empuje.
→ Extraer el estribo de empuje a la posición final.

En el caso de aparatos sin enrollador de manguera:

→ Conectar la manguera de alta presión con la pistola pulverizadora y la conexión de alta presión del aparato y apretar a mano (EASY!Lock).

En el caso de aparatos con enrollador de manguera:

→ introducir la manivela en el eje del enrollador de mangueras y encajar.
→ Antes de enrollar la manguera a alta presión colóquela estirada.
→ Gire la manivela para enrollar la manguera de alta presión de forma uniforme en el enrollador de mangueras. Elegir la dirección de giro para que no se doble la manguera.
→ Conectar la manguera de alta presión con la pistola pulverizadora y apretar a mano (EASY!Lock).

Puesta en marcha

ADVERTENCIA

¡Riesgo de lesiones! El aparato, los accesorios, los tubos de alimentación y las conexiones deben estar en perfecto estado. Si no están en perfecto estado, no deben utilizarse.

Conexión eléctrica

⚠ PELIGRO

Peligro de lesiones por descarga eléctrica.

• Es imprescindible que el aparato está conectado con un enchufe a la red eléctrica. Está prohibido establecer una conexión no separable con la red eléctrica. El enchufe sirve para poder desconectarse de la red.
• El enchufe y el acoplamiento del cable de prolongación utilizado tienen que ser impermeables.
• Utilizar un alargador con suficiente cor-te trasversal (véase "Datos técnicos") y enrollar desde la parte delantera del tambor del cable.

Valores de conexión: véase la placa de características/datos técnicos.

→ Desenrollar el cable de red y colocarlo en el suelo.
→ Enchufar la clavija de red a una toma de corriente.

Conexión de agua

Conexión a la toma de agua

ADVERTENCIA

Tenga en cuenta las normas de la empresa suministradora de agua.

De acuerdo con las normativas vigentes, está prohibido utilizar el aparato sin un separador de sistema en la red de agua potable. Se debe utilizar un separador de sistema apropiado de la empresa KÄRCHER, alternativamente, un separador de sistema que cumpla la norma EN 12729 tipo BA.

El agua que haya pasado por un separador del sistema será catalogada como no potable.

⚠PRECAUCIÓN

Conectar el separador de sistema siempre a la alimentación de agua, nunca directamente al equipo.

Valores de conexión, ver datos técnicos.

→ Conectar la tubería de abastecimiento (largo mín. 7,5 m, diámetro mín. 1/2") a la conexión de agua del aparato y a la alimentación de agua (por ejemplo al grifo).

Indicación:

La tubería de abastecimiento de agua no está incluida en el volumen de suministro.

→ Abrir el suministro de agua.

Aspiración del agua de depósitos abiertos

→ Atornille la manguera de aspiración con filtro (n° referencia 4.440-238.0) a la conexión del agua.
→ Purgar el aparato: Desenroscar la boquilla de la lanza dosificadora. Dejar funcionar el aparato hasta que salga el agua sin burbujas. Si es necesario, dejar funcionar el aparato 10 segundos y apagar el interruptor del aparato. Repetir el proceso varias veces.
→ Desconecte el aparato y vuelva a atornillar la boquilla.

Manejo

⚠️ PELIGRO

Peligro de explosiones

No pulverizar líquidos combustibles.

Si se usa el equipo en zonas de riesgo (p.ej. gasolineras) se deben respetar las reglamentaciones de seguridad correspondientes.

¡Riesgo de lesiones! Durante el trabajo sujete con firmeza con las dos manos la pistola pulverizadora y el tubo pulverizador.

¡Riesgo de lesiones! Durante el funcionamiento, la palanca de disparo y la palanca de fijación no deben estar bloqueadas.

¡Riesgo de lesiones! Si la palanca de fijación está dañada, llamar al servicio técnico. Peligro de lesiones por chorro de agua de alta presión. Antes de llevar a cabo trabajos en el equipo, empujar el seguro de la pistola pulverizadora hacia delante.

⚠PRECAUCIÓN

Limpiar los motores sólo en las zonas con el separador de aceite correspondiente (protección del medio ambiente).

Abrir/cerrar la pistola pulverizadora

→ Abrir la pistola pulverizadora: Accionar la palanca de fijación y la palanca de disparo.
→ Cerrar la pistola de pulverización: Sol- tar la palanca de fijación y la palanca de disparo.

Funcionamiento con alta presión

El aparato se puede operar en vertical y horizontal.

Indicación:

El equipo está equipado con un interruptor de presión. El motor sólo funciona cuando la pistola pulverizadora está abierta.

→ Aparato con enrollador de mangueras: Desenrollar la manguera de alta presión desde la parte delantera del enrollador de manguera.
→ Colocar el interruptor principal en la posición "I".
→ Quitar el seguro de la pistola pulverizadora empujando la palanca de fijación hacia atrás.
→ Abrir la pistola pulverizadora manual.

Selección del tipo de chorro

→ Cerrar la pistola de pulverización manual.
→ Girar la carcasa de la boquilla hasta que coincida en símbolo deseado con la marca:

	Chorro circular de alta presión (0°) para suciedad especialmente resistente
	Chorro plano de baja presión (CHEM) para el uso con detergentes o para limpiar a una tensión baja.
	Chorro plano de alta presión (25°) para áreas sucias muy amplias.

Funcionamiento con detergente

ADVERTENCIA

Todos aquellos detergentes inadecuados podrán dañar el aparato y el objeto a limpiar. Utilizar solo detergentes que hayan sido autorizados por Kärcher. Tenga en cuenta la dosis recomendada y las indica-

ciones que incluyen los detergentes. Utilice los detergentes con moderación para no perjudicar el medio ambiente.

Tener en cuenta las indicaciones de seguridad de los detergentes.

Los detergentes Kärcher aseguran un funcionamiento sin averías. Solicite el asesoramiento oportuno o pida nuestro catálogo o nuestra hoja informativa sobre detergentes.

→ Saque la manguera de aspiración de detergente.
→ Ajustar la cantidad de absorción de solución de detergente del filtro de detergente.
→ Cuelgue la manguera de detergente en un depósito que contenga una solución de detergente.
→ Coloque la boquilla en la posición "CHEM".

Método de limpieza recomendado

→ Rocíe la superficie seca con detergente y déjelo actuar pero sin dejar que se seque.
→ Aplique el chorro de agua a alta presión sobre la suciedad disuelta para eliminarla.
→ Tras el funcionamiento, configurar la cantidad de aspiración del filtro de detergente a la cantidad máxima.
→ Arrancar el aparato y enjuagar durante un minuto.

Interrupción del funcionamiento

→ Cerrar la pistola de pulverización manual.
El aparato se desconecta.
→ Asegurar la pistola pulverizadora em-pujando la palanca de fijación hacia delante.

Indicación:

Al desconectar el aparato se baja la presión del agua aprox. 70%. Así se reduce la fuerza de accionamiento de la pistola pulverizadora manual y aumenta la duración del aparato.

Tras la interrupción:

→ Quitar el seguro de la pistola pulverizadora empujando la palanca de fijación hacia atrás.
→ Abrir la pistola pulverizadora manual. El aparato se conecta de nuevo.

Desconexión del aparato

→ Cerrar el abastecimiento de agua.
→ Abrir la pistola pulverizadora manual.
→ Conectar la bomba con el interruptor de equipo y dejar en marcha 5-10 segundos.
→ Cerrar la pistola de pulverización manual.
→ Ponga el interruptor del aparato en "0/OFF".
→ Sacar el enchufe de la toma de corriente sólo con las manos secas.
→ Retirar la conexión de agua.
→ Poner en funcionamiento la pistola pulverizadora manual hasta que no quede presión en el aparato.
→ Asegurar la pistola pulverizadora em-pujando la palanca de fijación hacia delante.

Almacenamiento del aparato

→ Configurar la lanza dosificadora con la pistola pulverizadora manual en el portalanza dosificadora y encajar en su soporte.
→ Enrollar el cable de conexión alrededor del soporte de cable.
→ Enrollar la manguera de alta presión, colgar sobre el soporte de la manguera y asegurar con la cinta de goma. o
Enrollar la manguera de alta presión en el enrollador de mangueras. Abatir el asa de la manivela.
→ Fijar el enchufe con el clip montado.
→ Pulsar el desbloqueo del estribo de empuje y desplazar el estribo de empuje.

Protección antiheladas

CUIDADO

El hielo deteriora el aparato si éste no se ha vaciado por completo de agua.

Coloque el aparato en un lugar a salvo de las heladas.

Si no es posible el almacenamiento libre de heladas:

→ Dejar salir agua.
→ Bombee anticongelante de los habituales en el mercado en el aparato.

Indicación:

Utilizar anticongelante habitual para automóviles con una base de glicol.

Tener en cuenta las instrucciones de uso del fabricante del anticongelante.

→ Dejar en marcha el aparato durante 1 minuto como máximo hasta que la bomba y los conductos estén vacíos.

Transporte

⚠PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

CUIDADO

Proteger la palanca de fijación contra daños durante el transporte.

Para transportar el aparato por trayectos largos, tire de él mediante el estribo de empuje.
→ Sujetar el aparato por las asas para llevarlo.
→ Levantar nivel a nivel el aparato para subir escaleras. Los patines deslizantes protegen la carcasa de daños.
→ Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuel-que conforme a las directrices vigentes.

Soporte de transporte para limpieza de superficies

→ Insertar los manguitos de conexión del limpiador de superficies en el mandril del limpiador de alta presión.
→ Enroscar la tuerca de racor aprox. 1 giro.

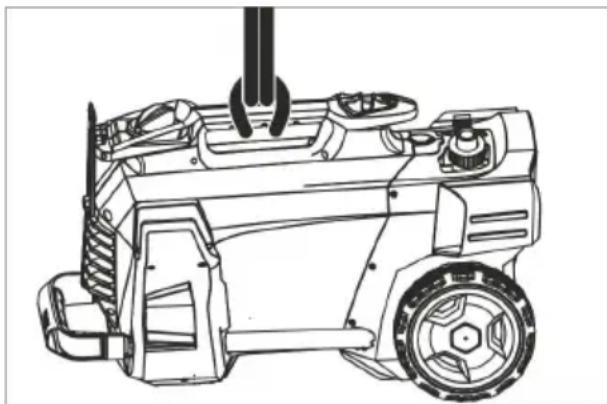

Transporte de grúas

→ Fijar el dispositivo elevador por el asa de transporte del aparato.

Indicaciones de seguridad para la carga con la grúa

PELIGRO

Peligro de lesiones por caída del aparato.

– Las normativas de seguridad y prevención de accidentes locales e indicaciones de seguridad.
- Antes de cada transporte en grúa, com- probar si el asa de transporte está daña- da.
- Antes de cada transporte en grúa, comprobar si la herramienta de elevación está dañada.
- Levante el aparato solo por el asa de transporte.
- No utilizar cadenas de tope.
- Asegurar el dispositivo elevador para evitar que se descuelgue involuntariamente la carga.
- Retirar la lanza dosificadora con la pistola pulverizadora manual, boquillas, limpiador de superficies y otros objetos sueltos antes del transporte con grúa.
– Durante el proceso de elevación, no transportar ningún objeto en el aparato.
- El aparato solo puede ser transportado con grúa por personas que estén informadas de como funciona la grúa.
- No ponerse debajo de la carga.
- Prestar atención para que no haya nadie en la zona de peligro de la grúa.
- No dejar el aparato colgando de la grúa sin supervisión.

Almacenamiento

PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en interiores.

Cuidados y mantenimiento

PELIGRO

Peligro de lesiones causadas por un aparato que se arranque involuntariamente y descarga eléctrica.

Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica.

Inspección de seguridad/contrato de mantenimiento

Acuerde una inspección regular de seguridad con su distribuidor o cierre un contrato de mantenimiento. Solicite el asesoramiento oportuno.

Antes de cada servicio

Comprobar si el cable de conexión está dañado (peligro por descarga eléctrica), encargar al servicio técnico/electricista que cambie inmediatamente el cable de conexión dañado.

Compruebe que no haya daños en la manguera de alta presión (riesgo de estallido).

Si la manguera de alta presión presenta daños, debe sustituirla inmediatamente.

Comprobar si el aparato (bomba) es estanco.

Está permitido perder 3 gotas de agua por minuto y pueden salir por la parte inferior del aparato. En caso de fuga de mayor envergadura consultar al servicio de atención al cliente.

Todas las semanas

Limpie el tamiz en la conexión del agua.

Limpie el filtro en la manguera de aspiración de detergente.

Cada 500 horas de servicio, al menos cada año

Solicitar al servicio técnico que efectúe el mantenimiento del aparato.

Limpie el tamiz en la conexión del agua

Desatornillar la tuerca de racor.

Extraer los manguitos de manguera con el filtro.

Limpiar y enjuagar el tamiz por la parte exterior.

Indicación:

Colocar el tornillo hexagonal del manguito de manguera para conectar con el aparato.

Colocar los manguitos de manguera con filtro y apretar la tuerca de racor.

Ayuda en caso de avería

PELIGRO

Peligro de lesiones causadas por un aparato que se arranque involuntariamente y descarga eléctrica.

• Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica.
• En caso de avería, la reparación de las piezas eléctricas solo debe efectuarla el servicio técnico autorizado.
• En caso de averías que no se mencionen en este capítulo, consulte al servicio técnico oficial en caso de duda y si se indica explícitamente.

El aparato no funciona

Comprobar los daños del cable de conexión.

Comprobar la tensión de la red.

Si el aparato está sobrecalentado:

Colocar el interruptor principal en la posición "0".

Dejar enfriar el aparato al menos durante 15 minutos.

Colocar el interruptor principal en la posición "1".

En caso de un defecto eléctrico consultar al servicio de atención al cliente.

El aparato no alcanza la presión necesaria

Coloque la boquilla en la posición "presión alta".

Purgar el aparato (véase "Puesta en marcha").

Limpie el tamiz en la conexión del agua.

Verifique la cantidad de abastecimiento de agua (ver datos técnicos).

Limpiar la boquilla.

Sustituir la boquilla.

Si es necesario, consultar al servicio de atención al cliente.

La bomba no es estanca

Está permitido perder 3 gotas de agua por minuto y pueden salir por la parte inferior del aparato.

En caso de fuga de mayor envergadura deje que el servicio técnico revise el aparato.

La bomba da golpes

Comprobar la estanqueidad de las tuberías de absorción de agua y detergente.

Configurar la cantidad de aspiración del filtro de detergente a la cantidad mínima.

Purgar el aparato (véase "Puesta en marcha").

Si es necesario, consultar al servicio de atención al cliente.

El detergente no se aspira

Coloque la boquilla en la posición "CHEM".

Aumentar la cantidad de aspiración del filtro de detergente.

Compruebe o limpie la manguera de detergente con filtro.

Si es necesario, consultar al servicio de atención al cliente.

Accesorios y piezas de repuesto

Utilice solamente accesorios y recambios originales, ya que garantizan un funcionamiento correcto y seguro del equipo.

Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Declaración UE de conformidad

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Limpiadora a alta presión

Modelo: 1.520-xxx

Directivas comunitarias aplicables

Normas armonizadas aplicadas

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Medido: 86

Garantizado: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD

6/13 CX

Medido: 89

Garantizado: 92

HD 5/15 CX

Medido: 87

Garantizado: 90

Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa.

Persona autorizada para la documentación:

S. Reiser

Modelo HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Conexión de red
Tensión V 230 230...240 230
Tipo de corriente Hz 1~ 50
Potencia conectada kW 2,5 2,5 2,2
Fusible de red (inerte, caro. C) A 16 13 10
Categoria de protección --	IPX5
Alargador 30 m	mm2	2,5
Conexión de agua
Temperatura de entrada (máx.)	°C	60
Velocidad de alimentación (mín.)	l/min	12
Altura de aspiración desde el depósito abierto (20 °C)	m	0,5
Presión de entrada (máx.)	MPa	1
Potencia y rendimiento
Presión de trabajo agua (con boquilla estándar)	MPa	12 12	11,5
Tamaño de la boquilla de la boquilla estándar	--	035	035	038
Sobrepresión de servicio máxima	MPa	17,5	17,5	17,1
Caudal, agua	l/min	8,3
Aspiración de detergente	l/h	0...25
Fuerza de retroceso de la pistola pulverizadora manual (máx.)	N	21,3
Valores calculados conforme a la norma EN 60335-2-79
Valor de vibración mano-brazo	m/s2	3,6
Inseguridad K	m/s2	0,9
Nivel de presión acústica LpA (CX) dB(A)		72 (75)
Inseguridad KpA	dB(A)	3
Nivel de potencia acústica LWA + Inseguridad KWA (CX)	dB(A)	88 (92)
Medidas y pesos
Longitud	mm 380
Ancho (CX)	mm	360 (370)
Altura	mm 930
Peso de funcionamiento típico (CX)	kg	23,7 (26)

Modelo HD 5/12 C HD 5/12 C HD 5/12 C		HD 5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Conexión de red
Tensión V 240 220 230
Tipo de corriente Hz 1~50 1~60 1~50
Potencia conectada kW 2,2 2,4		2,6
Fusible de red (inerte, caro. C)	A	10	15	13	16
Categoria de protección	--	IPX5
Alargador 30 m	mm2	2,5
Conexión de agua
Temperatura de entrada (máx.)	°C	60
Velocidad de alimentación (mín.)	l/min	12
Altura de aspiración desde el depósito abierto (20 °C)	m	0,5
Presión de entrada (máx.)	MPa	1
Potencia y rendimiento
Presión de trabajo agua (con bo-quilla estándar)	MPa	11,5	12		13
Tamaño de la boquilla de la boqui-lla estándar	-- 038	036 034
Sobrepresión de servicio máxima	MPa	17,1	18		17,5
Caudal, agua	l/min	8,3
Aspiración de detergente	l/h	0...25
Fuerza de retroceso de la pistola pulverizadora manual (máx.)	N	21,3			22,2
Valores calculados conforme a la norma EN 60335-2-79
Valor de vibración mano-brazo	m/s2	3,6	4,2 3,6
Inseguridad K	m/s2	0,9
Nivel de presión acústica LpA (CX)	dB(A)	72 (75)	74		72 (75)
Inseguridad KpA	dB(A)	3
Nivel de potencia acústica LWA+ Inseguridad KWA(CX)	dB(A)	88 (92)	90		88 (92)
Medidas y pesos
Longitud	mm	380
Ancho (CX)	mm	360 (370)
Altura	mm	930
Peso de funcionamiento típico (CX)	kg	23,7 (26)	25,2		23,7 (26)
Modelo HD 5/15 C HD 5/17 C HD 5/17		C HD 6/13	C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Conexión de red
Tensión V 230 220 230
Tipo de corriente Hz 1~50 1~60		0 1~50
Potencia conectada kW 2,8 3,0		3,0 2,9
Fusible de red (inerte, caro. C)		A 16 15	16
Categoria de protección		--	IPX5
Alargador 30 m		mm2	2,5
Conexión de agua
Temperatura de entrada (máx.)	°C	60
Velocidad de alimentación (mín.)	l/min	12			13
Altura de aspiración desde el depósito abierto (20 °C)	m	0,5
Presión de entrada (máx.)	MPa	1
Potencia y rendimiento
Presión de trabajo agua, con boquilla estándar (CX)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Tamaño de la boquilla de la bo-quilla estándar	--	032 027	030	038
Sobrepresión de servicio máxima	MPa	20			19
Caudal, agua	l/min	8,3 8,1	8,0 9,8
Aspiración de detergente	l/h	0...25
Fuerza de retroceso de la pisto-la pulverizadora manual (máx.)	N	23,8	25,4 26,6
Valores calculados conforme a la norma EN 60335-2-79
Valor de vibración mano-brazo	m/s2	2,4			4,1
Inseguridad K	m/s2	0,7			0,9
Nivel de presión acústica LpA(CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Inseguridad KpA	dB(A)	3
Nivel de potencia acústica LwA+ Inseguridad KwA(CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Medidas y pesos
Longitud	mm	380
Ancho (CX)	mm	360 (370)
Altura	mm	930
Peso de funcionamiento típico (CX)	kg	25,2 (27,5)
Modelo HD 6/13 C HD 6/13 C HD 6/13		C HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Conexión de red
Tensión V 220 230...240 220
Tipo de corriente Hz 1~50 1~60
Potencia conectada kW 2,9 2,9		2,8
Fusible de red (inerte, caro. C)	A	16	13	15	13
Categoria de protección	--	IPX5
Alargador 30 m	mm2	2,5
Conexión de agua
Temperatura de entrada (máx.) °C		60
Velocidad de alimentación (mín.)	l/min	13
Altura de aspiración desde el depósito abierto (20 °C)	m	0,5
Presión de entrada (máx.)	MPa	1
Potencia y rendimiento
Presión de trabajo agua (con bo-quilla estándar)	MPa 1	12,5
Tamaño de la boquilla de la bo-quilla estándar	-- 038	042 043
Sobrepresión de servicio máxima	MPa	19		18
Caudal, agua l/min 9,8		10,0
Aspiración de detergente	l/h	0...25
Fuerza de retroceso de la pistola pulverizadora manual (máx.)	N	26,6
Valores calculados conforme a la norma EN 60335-2-79
Valor de vibración mano-brazo
Valor de vibración mano-brazo m/s2		4,1		3,7
Inseguridad K	m/s2	0,9
Nivel de presión acústica LpA(CX)	dB(A)	72 (75)		73
Inseguridad KpA	dB(A)	3
Nivel de potencia acústica LWA+ Inseguridad KWA(CX)	dB(A)	88 (92)		89
Medidas y pesos
Longitud	mm	380
Ancho (CX)	mm	360 (370)
Altura	mm	930
Peso de funcionamiento típico (CX)	kg	25,2 (27,5)		25,2

Leia o manual de manual original antes de utilizar o seu apare-

24 Depósito de pulverizador para bico tri- plo

25 Suporte de transporte para limpeza de superfícies

29 Depósito de mangueiras

Interruptor manométrico

Perigo de ferimentos devido a choque eléctrico.

Métodos de limpeza recomendados

Normas harmonizadas aplicadas

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11:2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Medido: 86

Garantido: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Målt: 86

Garanteret: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD

6/13 CX

Målt: 89

Garanteret: 92

HD 5/15 CX

Målt: 87

Garanteret: 90

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11:2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/13 C, HD 6/13 CX

Anvendt metode for samsvarsvurdering

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Målt: 86

Garantert: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD

6/13 CX

Målt: 89

Garantert: 92

HD 5/15 CX

Målt: 87

Garantert: 90

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Upmätt: 86

Garanterad: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD

6/13 CX

Upmätt: 89

Garanterad: 92

HD 5/15 CX

Upmätt: 87

Garanterad: 90

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Mitattu: 86

Taattu: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD

6/13 CX

Mitattu: 89

Taattu: 92

HD 5/15 CX

Mitattu: 87

Taattu: 90

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Μετρημένη: 86

Εγγυημένη: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17

CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Ölçülen: 86

Garanti edilen: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17

CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C

Измерено: 86

Гарантировано: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C

Mért: 86

Garantált: 88

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C

Namerenou: 86

Garantovanou: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Izmerjeno: 86

Zajamčeno: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD

6/13 CX

Izmerjeno: 89

Zajamčeno: 92

HD 5/15 CX

Izmerjeno: 87

Zajamčeno: 90

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13

CX

EN 61000-3-11:2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17

CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Zmierzony: 86

Gwarantowany: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

măsurat: 86

garantat: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C

Nameraná: 86

Zaručovaná: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Izmjerena: 86

Zajamčena: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD

6/13 CX

Izmjerena: 89

Zajamčena: 92

HD 5/15 CX

Izmjerena: 87

Zajamčena: 90

Potpisnici rade po nalogu i s ovlaštenjem poslovodstva.

CEO

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17

CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C

Izmerena: 86

Zagarantovana: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13

CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Mõõdetud: 86

Garanteeritud: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD

6/13 CX

Mõõdetud: 89

Garanteeritud: 92

HD 5/15 CX

Mõõdetud: 87

Garanteeritud: 90

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Izmērītais: 86

Garantētais: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/13 C, HD 6/13 CX

Taikyta atitikties vertinimo procedura:

2000/14/EB: V priedas

Garso galios lygis dB(A)

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Išmatuotas: 86

Garantuotas: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000-3-11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17

CX, HD 6/13 C, HD 6/13 CX

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17

C, HD 6/13 C

Виміряний: 86

Гарантований: 88

HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX

EN 61000 - 3 - 11: 2000

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/

17 CX, HD 6/13 C, HD 6/13 CX

符合适用流程

2000/14/EG: 附录 V

音压水准分贝

IID 5/12 C, HD 5/13 C, IID 5/15 C, IID 5/17 C, HD 6/13 C

测定：86

保证：88
