BEDIENUNGSANLEITUNG HD 517 CX Plus Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Geräteelemente ..... DE 1

Sicherheitshinweise ..... DE 1

Bestimmungsgemäße Verwendung DE 2

Sicherheitseinrichtungen. . . . DE 2

Umweltschutz ..... DE 2

Vor Inbetriebnahme. . . . . . . DE 3

Inbetriebnahme ..... DE 3

Bedienung. DE 4

Transport. DE 6

Lagerung. DE 7

Pflege und Wartung ..... DE 7

Hilfe bei Störungen ..... DE 7

Zubehör und Ersatzteile ..... DE 8

Garantie DE 8

EU-Konformitätserklärung.... DE 8

Technische Daten ..... DE 9

Geräteelemente

Bitte Bildseite vorne ausklappen

1 Düse

2 Markierung der Düse

3 Strahlrohr EASY!Lock

4 Handspritzpistole EASY!Lock

5 Sicherungsraste

6 Abzugshebel

7 Sicherungshebel

8 Hochdruckschlauch EASY!Lock

9 Gummiband (nicht bei Geräten mit Schlauchtrommel)

10 Strahlrohrhalter mit Klemmung, für den Transport

11 Geräteschalter

12 Tragegriff

13 Köcher Strahlrohr

14 Hochdruckanschluss EASY!Lock

15 Haltegriff

16 Wasseranschluss

17 Reinigungsmittel-Saugschlauch mit Filter und Reinigungsmitteldosierung

18 Sieb

19 Schlauchstutzen

20 Überwurfmutter

21 Radkappe

22 Gleitkufe/Stehkufe

23 Düsenablage für Rotordüse (Rotordüse nur bei Variante HD...Plus im Lieferumfang)

24 Düsenablage für Dreifachdüse

25 Transporthalterung für Flächenreiniger

26 Entriegelung Schubbügel

27 Schubbügel, unten (eingeschoben)

28 Schubbügel, oben (ausgezogen)

29 Schlauchablage

30 Kabelhalter

31 Strahlrohrhalter ohne Klemmung

32 Schlauchtrommel

33 Kurbel

Farbkennzeichnung

- Bedienelemente für den Reinigungsprozess sind gelb.

- Bedienelemente für die Wartung und den Service sind hellgrau.

Sicherheitshinweise

- Vor erster Inbetriebnahme Sicherheitshinweise Nr. 5.951-949.0 unbedingt lesen!

– Jeweilige nationale Vorschriften des Gesetzgebers für Flüssigkeitsstrahler beachten.

– Jeweilige nationale Vorschriften des Gesetzgebers zur Unfallverhütung beachten. Flüssigkeitsstrahler müssen regelmäßig geprüft und das Ergebnis der Prüfung schriftlich festgehalten werden.

– Am Gerät/Zubehör dürfen keine Veränderungen vorgenommen werden.

Gefahrenstufen

⚠ GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

Hochdruckstrahlen können bei unsachgemäßem Gebrauch ge-

fährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben

werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

Bestimmungsgemäße Verwendung

Diesen Hochdruckreiniger ausschließlich verwenden

– zum Reinigen mit dem Niederdruckstrahl und Reinigungsmittel (z.B. Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen),

– zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel (z.B. Reinigen von Fassaden, Terrassen, Gartengeräten).

Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse (nur bei Variante HD...Plus im Lieferumfang)

Anforderungen an die Wasserqualität: ACHTUNG

Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzungen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät.

Wird Recyclingwasser verwendet, dürfen folgende Grenzwerte nicht überschritten werden.

pH-Wert 6,5...9,5
elektrische Leitfähigkeit * Leitfähigkeit Frischwasser +1200 μS/cm
absetzbare Stoffe ** < 0,5 mg/l
abfiltrierbare Stoffe *** < 50 mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Sulfat < 240 mg/l
Kalzium < 200 mg/l
Gesamthärte < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer < 2 mg/l
Aktivchlor < 0,3 mg/l
frei von üblen Gerüchen
* Maximum insgesamt 2000 μS/cm** Probevolumen 1 l, Absetzzeit 30 min*** keine abrasiven Stoffe

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

Druckschalter

Wird der Abzugshebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Abzugshebel gezogen, schaltet die Pumpe wieder ein.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Vor Inbetriebnahme

Zubehör montieren

→ Radkappen befestigen.

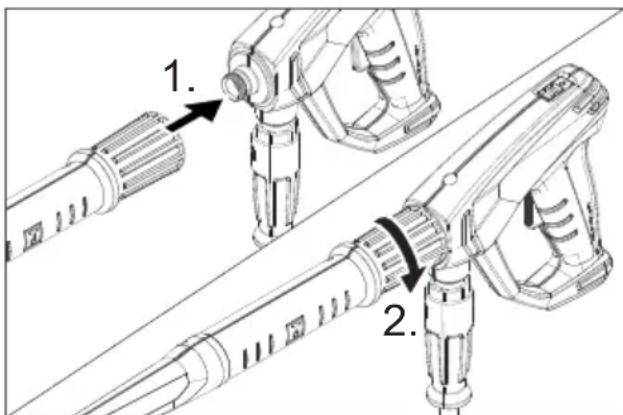

Hinweis: Das EASY!Lock-System verbindet Komponenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und sicher.

→ Düse auf das Strahlrohr montieren (Markierung auf dem Stellring oben) und handfest anziehen (EASY!Lock).
→ Strahlrohr mit Handspritzpistole verbinden und handfest anziehen (EASY!Lock).
→ Entriegelung Schubbügel lösen.
→ Schubbügel auf Endstellung herausziehen.

Bei Geräten ohne Schlauchtrommel:

→ Hochdruckschlauch mit Handspritzpistole und Hochdruckanschluss des Gerätes verbinden und handfest anziehen (EASY!Lock).

Bei Geräten mit Schlauchtrommel:

→ Kurbel in die Schlauchtrommelwelle einstecken und einrasten.
→ Hochdruckschlauch vor dem Aufwickeln gestreckt auslegen.
→ Hochdruckschlauch durch Drehen der Kurbel in gleichmäßigen Lagen auf die Schlauchtrommel aufwickeln. Drehrichtung so wählen, dass der Hochdruckschlauch nicht geknickt wird.
→ Hochdruckschlauch mit Handspritzpistole verbinden und handfest anziehen (EASY!Lock).

Inbetriebnahme

⚠️WARNUNG

Verletzungsgefahr! Gerät, Zubehör, Zuleitungen und Anschlüsse müssen in einwandfreiem Zustand sein. Falls der Zustand nicht einwandfrei ist, darf das Gerät nicht benutzt werden.

Elektrischer Anschluss

⚠GEFAHR

Verletzungsgefahr durch elektrischen Schlag.

• Das Gerät muss zwingend mit einem Stecker an das elektrische Netz angeschlossen werden. Eine nicht trennbare Verbindung mit dem Stromnetz ist verboten. Der Stecker dient zur Netztrennung.
• Stecker und Kupplung einer verwendeten Verlängerungsleitung müssen wasserdicht sein.
• Verlängerungskabel mit ausreichendem Querschnitt verwenden (siehe „Technische Daten“) und ganz von der Kabeltrommel abwickeln.

Anschlusswerte siehe Typenschild/Technische Daten.

→ Netzkabel abwickeln und auf dem Boden ablegen.
→ Netzstecker in eine Steckdose stecken.

Wasseranschluss

Anschluss an die Wasserleitung ⚠️WARNUNG

Vorschriften des Wasserversorgungsunternehmens beachten.

Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

⚠VORSICHT

Systemtrenner immer an der Wasserversorgung, niemals direkt am Gerät anschließen.

Anschlusswerte siehe Technische Daten.

Zulaufschlauch (Mindestlänge 7,5 m, Mindestdurchmesser 1/2“) am Wasseranschluss des Gerätes und am Wasserzulauf (zum Beispiel Wasserhahn) anschließen.

Hinweis:

Der Zulaufschlauch ist nicht im Lieferumfang enthalten.

→ Wasserzulauf öffnen.

Wasser aus offenen Behältern ansaugen

→ Saugschlauch mit Filter (Bestell-Nr. 4.440-238.0) am Wasseranschluss anschrauben.

→ Gerät entlüften: Düse vom Strahlrohr abschrauben. Gerät so lange laufen lassen bis das Wasser blasenfrei austritt. Eventuell Gerät 10 Sekunden laufen lassen – dann Geräteschalter ausschalten. Vorgang mehrmals wiederholen.

→ Gerät ausschalten und Düse wieder aufschrauben.

Bedienung

⚠️ GEFAHR

Explosionsgefahr!

Keine brennbaren Flüssigkeiten versprühen. Beim Einsatz des Gerätes in Gefahrbereichen (z.B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten.

Verletzungsgefahr! Beim Arbeiten Handspritzpistole und Strahlrohr mit beiden Händen halten.

Verletzungsgefahr! Der Abzugshebel und der Sicherungshebel dürfen bei Betrieb nicht festgeklemmt werden.

Verletzungsgefahr! Bei defektem Sicherungshebel Kundendienst aufsuchen.

Verletzungsgefahr durch Hochdruckwasserstrahl. Vor allen Arbeiten am Gerät Sicherungsraste an der Handspritzpistole nach vorne schieben.

△VORSICHT

Motoren nur an Stellen mit entsprechendem Ölabscheider reinigen (Umweltschutz).

Handspritzpistole öffnen/schließen

→ Handspritzpistole öffnen: Sicherungshebel und Abzugshebel betätigen.

→ Handspritzpistole schließen: Sicherungshebel und Abzugshebel loslassen.

Betrieb mit Hochdruck

Das Gerät kann stehend oder liegend betrieben werden.

Hinweis:

Das Gerät ist mit einem Druckschalter ausgestattet. Der Motor läuft nur an, wenn die Handspritzpistole geöffnet ist.

→ Gerät mit Schlauchtrommel: Hochdruckschlauch ganz von der Schlauchtrommel abrollen.

→ Geräteschalter auf „l“ stellen.

→ Handspritzpistole entsichern, dazu Sicherungsraste nach hinten schieben.

→ Handspritzpistole öffnen.

Strahlart wählen

→ Handspritzpistole schließen.
→ Gehäuse der Düse drehen, bis das gewünschte Symbol mit der Markierung übereinstimmt:

	Hochdruck-Rundstrahl (0°) für besonders hartnäckige Verschmutzungen
	Niederdruck-Flachstrahl (CHEM) für den Betrieb mit Reinigungsmittel oder Reini-gen mit geringem Druck
	Hochdruck-Flachstrahl (25°) für großflächige Verschmut-zungen

Betrieb mit Reinigungsmittel

⚠️WARNUNG

Ungeeignete Reinigungsmittel können das Gerät und das zu reinigende Objekt beschädigen. Nur Reinigungsmittel verwenden, die von Kärcher freigegeben sind. Dosierempfehlung und Hinweise, die den Reinigungsmitteln beigegeben sind, beachten. Zum Schonen der Umwelt sparsam mit Reinigungsmitteln umgehen Sicherheitshinweise auf den Reinigungsmitteln beachten.

Kärcher-Reinigungsmittel garantieren ein störungsfreies Arbeiten. Bitte lassen Sie sich beraten oder fordern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

→ Reinigungsmittel-Saugschlauch herausziehen.
→ Ansaugmenge der Reinigungsmittellösung am Reinigungsmittelfilter einstellen.
→ Reinigungsmittel-Saugschlauch in einen Behälter mit Reinigungsmittel hängen.
→ Düse auf „CHEM“ stellen.

Empfohlene Reinigungsmethode

→ Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.
→ Gelösten Schmutz mit dem Hochdruckstrahl abspülen.
→ Nach dem Betrieb Ansaugmenge am Reinigungsmittelfilter auf maximale Menge einstellen.

→ Gerät starten und eine Minute lang klarspülen.

Betrieb unterbrechen

→ Handspritzpistole schließen. Das Gerät schaltet sich ab.
→ Handspritzpistole sichern, dazu Sicherungsraste nach vorne schieben.

Hinweis:

Beim Ausschalten des Gerätes wird der Wasserdruck um ca. 70% abgesenkt. Dadurch sinkt die Betätigungskraft der Handspritzpistole und die Lebensdauer des Gerätes erhöht sich.

Nach der Unterbrechung:

→ Handspritzpistole entsichern, dazu Sicherungsraste nach hinten schieben.
→ Handspritzpistole öffnen. Das Gerät schaltet sich wieder ein.

Gerät ausschalten

→ Wasserzulauf schließen.
→ Handspritzpistole öffnen.
→ Pumpe mit Geräteschalter einschalten und 5-10 Sekunden laufen lassen.
→ Handspritzpistole schließen.
→ Geräteschalter auf „0/OFF“ stellen.
→ Netzstecker nur mit trockenen Händen aus Steckdose ziehen.
→ Wasseranschluss entfernen.
→ Handspritzpistole betätigen, bis Gerät drucklos ist.
→ Handspritzpistole sichern, dazu Sicherungsraste nach vorne schieben.

Gerät aufbewahren

→ Strahlrohr mit Handspritzpistole in den Köcher Strahlrohr stellen und im Strahlrohrhalter einrasten.
→ Anschlusskabel um den Kabelhalter wickeln.
→ Hochdruckschlauch aufwickeln, über die Schlauchablage hängen und mit dem Gummiband sichern. oder Hochdruckschlauch auf die Schlauch- trommel aufwickeln. Griff der Kurbel umklappen.
→ Stecker mit montiertem Clip befestigen.
→ Entriegelung Schubbbügel drücken und Schubbügel einschieben.

Frostschutz

ACHTUNG

Frost zerstört das nicht vollständig von Wasser entleerte Gerät.

Gerät an einem frostfreien Ort aufbewahren.

Ist eine frostfreie Lagerung nicht möglich:

→ Wasser ablassen.

→ Handelsübliches Frostschutzmittel durch das Gerät pumpen.

Hinweis:

Handelsübliches Frostschutzmittel für Automobile auf Glykolbasis verwenden.

Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

→ Gerät max. 1 Minute laufen lassen bis Pumpe und Leitungen leer sind.

Transport

⚠VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

ACHTUNG

Abzugshebel während des Transports vor Beschädigung schützen.

→ Zum Transport über längere Strecken Gerät am Schubbügel hinter sich herziehen.
→ Zum Tragen Gerät an den Griffen festhalten.
→ Zum Treppensteigen Gerät Stufe um Stufe hochziehen. Die Gleitkufen schützen das Gehäuse vor Beschädigung.
→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Transporthalter für Flächenreiniger

→ Anschlusstutzen des Flächenreinigers auf den Dorn am Hochdruckreiniger stecken.
→ Überwurfmutter ca. 1 Umdrehung aufschrauben.

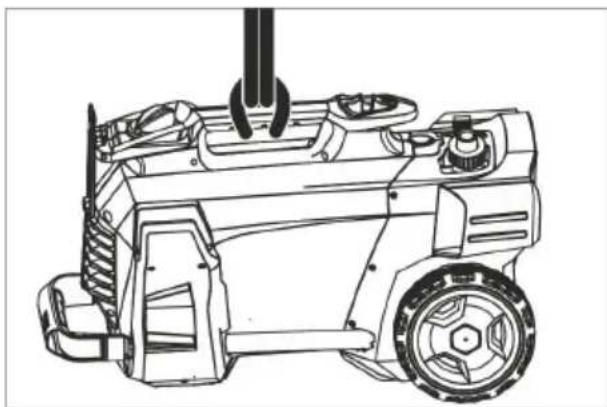

Krantransport

→ Hebeeinrichtung am Tragegriff des Geräts befestigen.

Sicherheitshinweise zur Verkranung ⚠️GEFAHR

Verletzungsgefahr durch herunterfallendes Gerät.

– Die örtlichen Unfallverhütungsvorschriften und Sicherheitshinweise beachten.
– Vor jedem Krantransport Tragegriff auf Beschädigung kontrollieren.
– Vor jedem Krantransport Hebezeug auf Beschädigung kontrollieren.
– Gerät nur am Tragegriff anheben.
- Keine Anschlagketten verwenden.
– Hebeeinrichtung vor unbeabsichtigem Aushängen der Last sichern.
- Strahlrohr mit Handspritzpistole, Düsen, Flächenreiniger und andere lose Gegenstände vor dem Krantransport entfernen.
- Während des Hebevorgangs keine Gegenstände auf dem Gerät transportieren.
– Das Gerät darf nur durch Personen mit dem Kran transportiert werden, die in der Bedienung des Krans unterwiesen sind.
– Nicht unter die Last stehen.
– Darauf achten, dass sich im Gefahrenbereich des Krans keine Personen aufhalten.
– Gerät nicht unbeaufsichtigt am Kran hängen lassen.

Lagerung

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten. Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

⚠ GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Sicherheitsinspektion/Wartungsvertrag

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Vor jedem Betrieb

→ Anschlusskabel auf Schaden prüfen (Gefahr durch elektrischen Schlag), beschädigtes Anschlusskabel unverzüglich durch autorisierten Kundendienst/Elektrofachkraft austauschen lassen.
→ Hochdruckschlauch auf Beschädigung überprüfen (Berstgefahr). Beschädigten Hochdruckschlauch unverzüglich austauschen.
→ Gerät (Pumpe) auf Dichtheit prüfen. 3 Tropfen Wasser pro Minute sind zu- lässig und können an der Geräteunter- seite austreten. Bei stärkerer Undichtigkeit Kundendienst aufsuchen.

Wöchentlich

→ Sieb im Wasseranschluss reinigen.
→ Filter am Reinigungsmittel-Saugschlauch reinigen.

Alle 500 Betriebsstunden, mindestens jährlich

→ Wartung des Gerätes vom Kunden-dienst durchführen lassen.

Sieb im Wasseranschluss reinigen

→ Überwurfmutter abschrauben.

→ Schlauchstutzen mit Sieb herausziehen.
→ Sieb äußerlich reinigen und abspülen.
Sechskant des Schlauchstutzens zum Anschluss in Gerät ausrichten.
→ Schlauchstutzen mit Sieb einsetzen und Überwurfmutter festziehen.

Hinweis:

Hilfe bei Störungen

⚠ GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag.

– Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
– Elektrische Bauteile nur vom autorisierten Kundendienst prüfen und reparieren lassen.
- Bei Störungen, die in diesem Kapitel nicht genannt sind, im Zweifelsfall und bei ausdrücklichem Hinweis einen autorisierten Kundendienst aufsuchen.

Gerät läuft nicht

→ Anschlusskabel auf Schaden prüfen.
→ Netzspannung prüfen.
→ Ist das Gerät überhitzt: Geräteschalter auf „0“ stellen. Gerät mindestens 15 Minuten lang ab- kühlen lassen. Geräteschalter auf „1“ stellen.
→ Bei elektrischem Defekt Kundendienst aufsuchen.

Gerät kommt nicht auf Druck

→ Düse auf „Hochdruck“ stellen.
→ Gerät entlüften (siehe „Inbetriebnahme“).
→ Sieb im Wasseranschluss reinigen.
→ Wasserzulaufmenge prüfen (siehe Technische Daten).
→ Düse reinigen.
→ Düse ersetzen.
→ Bei Bedarf Kundendienst aufsuchen.

Pumpe undicht

3 Tropfen Wasser pro Minute sind zulässig und können an der Geräteunterseite austreten.
→ Bei stärkerer Undichtigkeit Gerät durch Kundendienst prüfen lassen.

Pumpe klopft

→ Saugleitungen für Wasser und Reinigungsmittel auf Undichtheit prüfen.
→ Ansaugmenge am Reinigungsmittelfilter auf minimale Menge einstellen.
→ Gerät entlüften (siehe „Inbetriebnahme“).
→ Bei Bedarf Kundendienst aufsuchen.

Reinigungsmittel wird nicht angesaugt

→ Düse auf „CHEM“ stellen.
→ Ansaugmenge am Reinigungsmittelfilter erhöhen.
→ Reinigungsmittel-Saugschlauch mit Filter prüfen/reinigen.
→ Bei Bedarf Kundendienst aufsuchen.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.520-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

CEO

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Typ HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Netzanschluss
Spannung V 230 230...240 230
Stromart Hz 1~ 50
Anschlussleistung kW 2,5 2,5 2,2
Absicherung (träge, Char. C) A 16 13 10
Schutzart -- IPX5
Verlängerungskabel 30 m	mm2	2,5
Wasseranschluss
Zulauftemperatur (max.)	°C	60
Zulaufmenge (min.)	l/min	12
Saughöhe aus offenem Behälter (20 °C)	m	0,5
Zulaufdruck (max.)	MPa	1
Leistungsdaten
Arbeitsdruck Wasser (mit Standarddüse)	MPa	12	12	11,5
Düsengröße der Standarddüse	--	035	035	038
Max. Betriebsüberdruck	MPa	17,5	17,5	17,1
Fördermenge, Wasser l/min	8,3
Reinigungsmittelansaugung	l/h	0...25
Rückstoßkraft der Handspritzpistole (max.)	N	21,3
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert	m/s2	3,6
Unsicherheit K	m/s2	0,9
Schalldruckpegel LpA (CX)	dB(A)	72 (75)
Unsicherheit KpA	dB(A)	3
Schallleistungspegel LWA + Unsicherheit KWA (CX)	dB(A)	88 (92)
Maße und Gewichte
Länge	mm 380
Breite (CX)	mm	360 (370)
Höhe	mm 930
Typisches Betriebsgewicht (CX)	kg	23,7 (26)

Typ HD 5/12 C HD 5/12 C HD 5/12 C HD		5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Netzanschluss
Spannung V 240 220 230
Stromart Hz 1~50 1~60 1~50
Anschlussleistung kW 2,2	2,4		2,6
Absicherung (träge, Char. C)	A	10	15	13	16
Schutzart	--	IPX5
Verlängerungskabel 30 m	mm2	2,5
Wasseranschluss
Zulauftemperatur (max.)	°C	60
Zulaufmenge (min.)	l/min	12
Saughöhe aus offenem Behälter (20 °C)	m	0,5
Zulaufdruck (max.)	MPa	1
Leistungsdaten
Arbeitsdruck Wasser (mit Standarddüse)	MPa	11,5	12		13
Düsengröße der Standarddüse	-- 038	036 034
Max. Betriebsüberdruck	MPa	17,1	18		17,5
Fördermenge, Wasser	l/min	8,3
Reinigungsmittelansaugung	l/h	0...25
Rückstoßkraft der Handspritzpistole (max.)	N	21,3			22,2
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert	m/s2	3,6	4,2		3,6
Unsicherheit K	m/s2	0,9
Schalldruckpegel LpA (CX)	dB(A)	72 (75)	74		72 (75)
Unsicherheit KpA	dB(A)	3
Schallleistungspegel LWA + Unsicherheit KWA (CX)	dB(A)	88 (92)	90		88 (92)
Maße und Gewichte
Länge	mm	380
Breite (CX)	mm	360 (370)
Höhe	mm	930
Typisches Betriebsgewicht (CX)	kg	23,7 (26)	25,2		23,7 (26)
Typ HD 5/15 C HD 5/17 C HD 5/17 C		HD 6/13 C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Netzanschluss
Spannung V 230 220 230
Stromart Hz 1~ 50 1~60 1~ 50
Anschlussleistung kW 2,8 3,0 3,0 2,9
Absicherung (träge, Char. C) A	16 15	16
Schutzart	--	IPX5
Verlängerungskabel 30 m	mm2	2,5
Wasseranschluss
Zulauftemperatur (max.) °C		60
Zulaufmenge (min.)	l/min	12 13
Saughöhe aus offenem Behälter (20 °C)	m	0,5
Zulaufdruck (max.)	MPa	1
Leistungsdaten
Arbeitsdruck Wasser, mit Standarddüse (CX)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Düsengröße der Standarddüse	-- 032	027	030 038
Max. Betriebsüberdruck	MPa	20 19
Fördermenge, Wasser	l/min	8,3 8,1	8,0 9,8
Reinigungsmittelansaugung	l/h	0...25
Rückstoßkraft der Handspritz-pistole (max.)	N	23,8	25,4		26,6
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert	m/s2	2,4			4,1
Unsicherheit K	m/s2	0,7			0,9
Schalldruckpegel LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Unsicherheit KpA	dB(A)	3
Schallleistungspegel LWA + Unsicherheit KWA (CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Maße und Gewichte
Länge	mm	380
Breite (CX)	mm	360 (370)
Höhe	mm	930
Typisches Betriebsgewicht (CX)	kg	25,2 (27,5)
Typ HD 6/13 C HD 6/13 C HD 6/13 C HD 6/13 C		HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Netzanschluss
Spannung V 220 230...240 220
Stromart Hz 1~50 1~60
Anschlussleistung kW 2,9 2,9	2,8
Absicherung (träge, Char. C)	A	16	13	15	13
Schutzart	--	IPX5
Verlängerungskabel 30 m	mm2	2,5
Wasseranschluss
Zulauftemperatur (max.)	°C	60
Zulaufmenge (min.)	l/min	13
Saughöhe aus offenem Behälter (20 °C)	m	0,5
Zulaufdruck (max.)	MPa	1
Leistungsdaten
Arbeitsdruck Wasser (mit Standarddüse)	MPa 1	13	12,5
Düsengröße der Standarddüse --		038		042 043
Max. Betriebsüberdruck	MPa	19		18
Fördermenge, Wasser	l/min	9,8		10,0
Reinigungsmittelansaugung	l/h	0...25
Rückstoßkraft der Handspritz-pistole (max.)	N	26,6
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Hand-Arm Vibrationswert	m/s2	4,1		3,7
Unsicherheit K	m/s2	0,9
Schalldruckpegel LpA (CX)	dB(A)	72 (75)		73
Unsicherheit KpA	dB(A)	3
Schalleistungspegel LWA + Unsicherheit KWA (CX)	dB(A)	88 (92)		89
Maße und Gewichte
Länge	mm	380
Breite (CX)	mm	360 (370)
Höhe	mm	930
Typisches Betriebsgewicht (CX)	kg	25,2 (27,5)		25,2

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Technische gegevens ..... NL 9

Apparaat-elementen

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Relevante EU-direktiver

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40
