KÄYTTÖOHJE HD 517 CX Plus Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Sisällysluettelo

Laitteen osat ..... FI 1

Turvaohjeet ..... FI 1

Käyttötarkoitus ..... FI 2

Turvalaitteet ..... FI 2

Ympäristönsuojelu ..... FI 2

Ennen käyttöönottoa ..... FI 3

Käyttöönotto ..... FI 3

Käyttö.... FI 4

Kuljetus ..... FI 6

Säilytys ..... FI 6

Hoito ja huolto ..... FI 6

Häiriöapu.... FI 7

Varusteet ja varaosat ..... FI 7

Takuu ...... FI 7

EU-vaatimustenmukaisuus-va-

kuutus ...... FI 8

Tekniset tiedot ..... FI 9

Laitteen osat

Käännä esiin alussa oleva kuvasivu

1 Suutin

2 Suuttimen merkintä

4 Käsikäyttöinen ruiskupistooli EASY!Lock

5 Varmistuspidätyspinne

6 Laukaisuvipu

7 Turvavipu

8 Korkeapaineletku EASY!Lock

9 Kumihihna (ei koneissa, joissa on letkukela)

10 Ruiskuputken pidike lukituksella, kuljetusta varten

11 Laitekytkin

12 Kantokahva

14 Suurpaineliitäntä EASY!Lock

15 Tartuntakahva

16 Vesiliitäntä

17 Puhdistusaineen imuletku varustettuna suottimella ja puhdistusaineen annos- telulla

18 Sihti

19 Letkuliitin

20 Hattumutteri

21 Pyöränkapseli

22 Liukujalas/seisontajalas

23 Suuttimen säilytyspaikka roottorisuutti-melle (roottorisuutin kuuluu vain version HD...Plus toimitukseen)

24 Suuttimen säilytyspaikka kolmoissuutti-melle

25 Pintapuhdistimen kuljetuspidike

26 Työntöaisan lukituksen vapautus

27 Työntöaisa, alhaalla (sisään työnnettynä)

28 Työntöaisa, ylhäällä (ulos vedettynä)

29 Letkuteline

30 Johdon pidike

31 Ruiskuputkipidike ilman lukitusta

32 Letkurumpu

33 Kiertokampi

Väritunnukset

– Puhdistusprosessin käyttöelimet ovat keltaisia.

– Huollon ja servicen käyttöelimet ovat vaaleanharmaat.

Turvaohjeet

- Turvaohje nro 5.951-949.0 on ehdottomasti luettava ennen laitteen ensimmäistä käyttökertaa!

– Kunkin maan lainlaatijan säätämiä, korkeapainepesulaitteita koskevia kansallisia määräyksiä on noudatettava.

– Kunkin maan lainlaatijan säätämiä, työ- turvallisuutta koskevia kansallisia mää- räyksiä on noudatettava. Korkeapaine- pesulaitteet on tarkastettava säännölli- sin väliajoin ja tarkastuksen tulokset on tallennettava kirjallisesti.

– Laitetta/varusteita ei saa muuttaa.

Vaarallisuusasteet

⚠ VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiin-vamman tai johtaa kuolemaan.

⚠VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaa-

rallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, jännitteellisiin sähkövarusteisiin tai itse laitteeseen.

Voimassa olevien määräysten mukaan laitetta ei saa käyttää milloinkaan juomavesiverkossa ilman järjestelmäerotintinta. Tällöin on käy-

tettävä KÄRCHER: in soveltuvaa järjestelmäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäerotinta.

Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista.

Käyttötarkoitus

Käytä tätä painepesuria ainoastaan

• puhdistamiseen matalapainesuihkulla ja puhdistusaineella (esim. koneet, ajoneuvot, rakennukset ja työkalut),
• puhdistamiseen korkeapainesuihkulla ilman pesuainetta (esim. julkisivut, terassit, puutarhalaitteet).

Suosittelemme sitkeiden likaantumien poistamiseen roottorisuutinta (roottorisuutin kuuluu vain version HD...Plus toimitukseen)

Veden laatuvaatimukset:

HUOMIO

Korkeapainelaitteistossa saa käyttää ainoastaan puhdasta vettä. Epäpuhtaudet johtavat ennenaikaiseen kulumiseen tai kerrostumien muodostumiseen.

Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittää:

pH-arvo 6,5...9,5
sähkönjohtokyky * Tuoreveden sähkönjohta-vuus +1200 μS/cm
erotettavissa olevat aineet **	< 0,5 mg/l
poisuodatettavissa olevat aineet ***	< 50 mg/l
Hiilivedyt < 20 mg/l
Kloridi < 300 mg/l
Sulfaatti < 240 mg/l
Kalsium < 200 mg/l
Kokonaiskovuus < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Rauta < 0,5 mg/l
Mangaani < 0,05 mg/l
Kupari < 2 mg/l
Aktiivikloori < 0,3 mg/l
ei saa haista epämiellyttävälle
* Maksimi yhteensä 2000 μS/cm* Näytetilavuus 1 l, laskeutusaika 30 mi-nuuttia*** ei hankaavia aineita

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Painekytkin

Kun käsiruiskupistoolin liipaisin päästetään irti, painekytkin kytkee pumpun pois päältä, suurpainesuihku pysähtyy. Kun liipaisimes-ta vedetään, pumppu kytkeytyy taas päälle.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

→ Kiinnitä pyöränkapselit.

Huomautus: EASY!Lock-järjestelmä yhdistää komponentit pikakierteellä vain yhdellä kierroksella nopeasti ja varmasti.

→ Asenna suutin suihkuputkeen (säätörenkaan merkintä ylöspäin) ja kirstä kä-sitiukkuuteen (EASY!Lock).

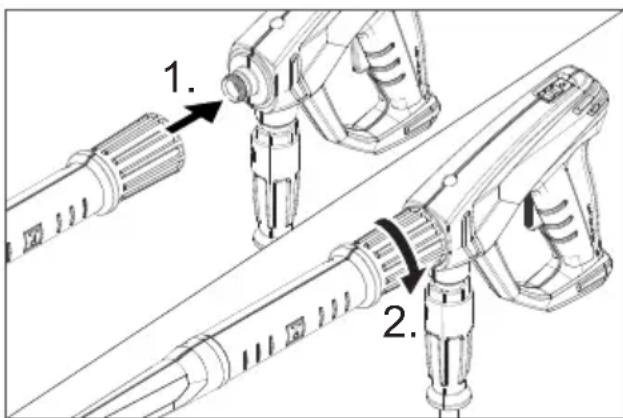

→ Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock).
→ Avaa työntöaisan lukitus.
→ Vedä työntöaisa ulos päätyasentoon asti.

Koneet, joissa ei ole letkukelaa:

→ Yhdistä korkeapaineletku käsikäyttöiseen ruiskupistooliin ja laitteen korkeapaineliitäntään ja kiristä käsin (EASY!Lock).

Koneet, joissa on letkukela:

→ Työnnä kiertokampi letkukelan akseliin, kunnes se lukkiutuu.
→ Suorista korkeapaineletku ennen sen kelaamista.
→ Kelaa korkeapaineletku tasaisesti kerroksittain letkukelalle kiertokampea kiertämällä. Valitse kiertosuunta siten, että korkeapaineletku ei nurjahda.
→ Yhdistä korkeapaineletku käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock).

Käyttöönotto

△VAROITUS

Loukkaantumisvaara! Laitteen, varusteiden, tulojohtojen ja liitäntöjen on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää.

Sähköliitäntä

⚠VAARA

Sähköiskun aiheuttama loukkaantumisvaara.

– Laitteen tulee ehdottomasti olla liitettynä sähköverkkoon sähköpistokkeella. Kiinteä sähköverkkoon liittäminen on kielletty. Pistoke toimii erottimena sähköverkosta.
- Käytetyn jatkojohdon pistokkeen ja kyt-kimen on oltava vesitiivis.
– Käytä riittävän suuren poikkileikkauksen omaavaa jatkokaapelia (katso "Tekniset tiedot") ja vedä se kokonaan ulos kelalta.

Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

→ Kelaa verkkokaapeli ulos kelalta ja levitä alustalle.
→ Liitä virtapistoke pistorasiaan.

Vesiliitäntä

Liitäntä vesijohtoon

⚠VAROITUS

Noudata vesilaitoksen ohjeita.

Voimassa olevien määräysten mukaan laitetta ei saa käyttää milloinkaan juomavesiverkossa ilman järjestelmäerotintinta. Tällöin on käytettävä KÄRCHER:in soveltuvaa jämäerotinta tai vaihtoehtoisesti norr 12729 tyyppi BA mukaista järjestel tinta.

Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista.

△VARO

Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen.

Katso liitäntäarvot teknisistä tiedoista.

→ Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 1/2") laitteen vesiliitäntään ja tulovesiliitäntään (esim. vesihanaan).

Huomautus:

Tuloletku ei sisälly tuotteen toimitukseen.

→ Avaa veden syöttöputki.

Veden ottaminen avoimista säiliöistä

→ Kiinnitä suodattimella varustettu imuletku (tilausnomero 4.440-238.0) vesiliittimeen.

→ Laitteen ilmaus: Kierrä suutin irti suihkuputkesta. Anna laitteen käydä niin kauan, kunnes vedessä ei enää ole ilmakuplia. Anna laitteen käydä n. 10 sekuntia - sammuta sitten. Toista toimenpide useaan kertaan.

→ Kytke laite pois päältä ja kierrä suutin kiinni.

Käyttö

⚠VAARA

Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.

Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä.

Loukkaantumisvaara! Pidä puhditustyötä tehtäessä molemmin käsin kiinni käsiruiskupistoolista ja ruiskuputkesta.

Loukkaantumisvaara! Liipaisinvipua ja varmistusvipua ei saa lukita käytön aikana.

Loukkaantumisvaara! Ota yhteys asiakaspalveluun, jos varmistusvipu on vahingoittunut.

Loukkaantumisvaara suurpainevesisuih-kun johdosta. Ennen kaikkia töitä laitteelle on käsiruiskupistoolissa oleva lukitusvaste työnnettävä eteen.

⚠VARO

Moottorien pesu on sallittu vain paikoissa, joissa on asianmukainen öljynerotin (ympäristönsuojelu)

Käsikäyttöisen ruiskupistoolin avaaminen/sulkeminen

→ Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua.
→ Käsikäyttöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisinvipu.

Käyttö suurpaineella

Laitetta voidaan käyttää sen ollessa pystyssä tai pitkällään.

Huomautus:

Laite on varustettu painekytkimellä. Moottori käynnistyy vain silloin, kun käsiruiskupistooli on avattu.

→ Letkurummulla varustettu laite: Vedä korkeapaineletku kokonaan ulos letkukelalta.
→ Aseta laitekytkin asentoon "l".
→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli.

Suihkutyypin valinta

→ Sulje käsiruiskupistooli.
→ Käännä suuttimen runkoa, kunnes haluamasi symboli on merkinnän kohdalla:

	Pyöreä korkeapainesuihku (0°) erittäin pinttyneen lian puhdistamiseen
	Pienpainelaakasuihku (CHEM) on tarkoitettu puhdistusaine-käyttöön tai puhdistukseen pie-nellä paineella
	Laakakorkeapainesuihku (25°) lian puhdistamiseen laajoilta pinnoilta

Käyttö puhdistusaineella

⚠VAROITUS

Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa koh-detta. Käytä vain Kärcher:in hyväksymiä puhdistusaineita. Noudata puhdistusainei- den mukana tulleita annostelusuosituksia ja käyttöohjeita. Suojaa ympäristöä käyttä- mällä puhdistusaineita säästeliäästi.

Noudata puhdistusaineiden turvallisuusohjeita.

Kärcher-puhdistusaineet takaavat häiriöt- tömän työskentelyn. Kysy meiltä neuvoa tai pyydä luettelomme tai lisätietoja puhdistus-aineista.

→ Irrota puhdistusaineen imuletku.
→ Säädä puhdistusaineliuoksen käyttö-määrä puhdistusainesuodattimesta.
→ Ripusta puhdistusaineletku astiaan, jossa on puhdistusaineliuotinta.
→ Aseta suutin kohtaan "CHEM".

Suositeltavat puhdistusmenetelmät

→ Suihkuta puhdistusainetta säästeliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua).
→ Huuhtele irrotettu lika suurpainesuihkulla pois.
→ Aseta käytön jälkeen puhdistusaine-suodattimen imumäärä maksimaaliselle määrälle.
→ Käynnistä laite ja huuhtele minuutin ajan.

Käytön keskeytys

→ Sulje käsiruiskupistooli. Laite kytkeytyy pois päältä.
→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.

Huomautus:

Kun laite kytketään pois päältä, vedenpai-netta lasketaan noin 70%. Tällöin käsiruis-kupistoolin liipaisimen painamisvoima pieneneen ja laitteen käyttöikä suurenee.

Keskeytyksen jälkeen:

→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli. Laite kytkeytyy jälleen päälle.

Laitteen kytkeminen pois päältä

→ Sulje veden syöttöputki.
→ Avaa käsiruiskupistooli.
→ Käynnistä pumppu laitekytkimellä, ja anna sen käydä 5–10 sekuntia.
→ Sulje käsiruiskupistooli.
→ Aseta laitekytkin asentoon "0/OFF".
→ Vedä virtapistoke pistorasiasta. Huolehdi, ettet koske pistokkeeseen, kun kätesi on märät tai kosteat.
→ Irrota vesiliitäntä.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.
→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.

Laitteen säilytys

→ Aseta ruiskuputki käsiruiskupistooleineen ruiskuputkipidikkeeseen ja lukitse kannattimeen.
→ Kierrä liitäntäkaapeli kaapelinpitimen ympärille.
→ Kelaa korkeapaineletku kiepille ja ripusta kieppi letkunpitimeen ja varmista pai-kalleen kumihihnalla. tai Kelaa korkeapaineletku letkukelalle. Käännä veivin kahva sisään.
→ Kiinnitä pistoke kiinnittimeensä.
→ Paina työntöaisan lukituksen vapautinta ja työnnä työntöaisa sisään.

Suojaaminen pakkaselta

HUOMIO

Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen.

Säilytä laitetta paikassa, jonka lämpötila ei laske nollan alapuolelle.

Jos laitetta ei voi säilyttää pakkasvapaassa paikassa:

→ Poista vesi.
→ Pumppaa laitteen läpi tavallista jäänestoainetta.

Huomautus:

Käytä kaupasta saatavaa autojen glykolipohjaista jäätymisenestoainetta.

Noudata jäätymisenestoaineen valmistajan ilmoittamia käyttöohjeita.

→ Anna laitteen käydä enintään 1 min, kunnes pumppu ja johdot ovat tyhjät.

Kuljetus

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

HUOMIO

Suojaa liipaisinvipu kuljetuksen aikana vaurioilta.

→ Kun siirrät laitetta pitempiä matkoja, vedä laitetta työntöaisasta perässäsi.
→ Kanna laitetta sen kantokahvoista.
→ Vedä laitetta portaissa ylös portaalta portaalle. Liukujalakset suojaavat koteloa vaurioilta.
→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohje-sääntöjen mukaisesti.

Pintapuhdistimen kuljetuspidike

→ Pistä pintapuhdistimen liitin painepesurin tappiliittimeen.
→ Avaa hattumutteria n. 1 kierros.

Nosturikuljetus

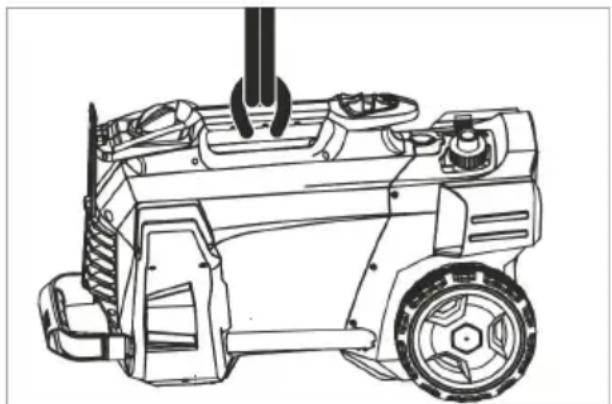

→ Kiinnitä nostolaite laitteen kantokahvaan.

Turvallisuusohjeet nosturilla nostamiseen

⚠ VAARA

Laitteen putoamisesta aiheutuva loukkaantumisvaara.

– Noudata paikallisia tapaturmantorjunta-määräyksiä ja turvaohjeita.
- Tarkasta ennen jokaista nosturilla tapahtuvaa siirtoa, että kantokahva ei ole vahingoittunut.

• Tarkasta ennen jokaista nosturilla tapahtuvaa siirtoa, että nostovälineet eivät ole vahingoittuneet.
  – Nosta laitetta vain kantokahvasta.
  – Älä käytä nostoketjuja.
  – Varmista nostolaite kuorman tahattoman irtoamisen varalta.
• Poista ruiskuputki käsiruiskupistooleineen, suuttimet, pintapuhdistin ja muut irtonaiset esineet ennen nosturilla tapahtuvaa siirtoa.
  – Älä siirrä noston aikana mitään esineitä laitteen mukana.
• Konetta saavat siirtää nosturia käyttäen vain sellaiset henkilöt, jotka ovat saaneet opastuksen nosturin käyttämiseen.
  – Älä koskaan seiso kuorman alla.
  – Huolehdi siitä, että nosturin vaara-alueella ei ole henkilöitä.
  – Älä jätä laitetta riippumaan nosturista ilman valvontaa.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino. Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

⚠ VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Turvatarkastussopimus/huoltosopimus

Voit solmia säännöllisen turvatarkastusso-pimuksen tai huoltosopimuksen myyjälik-keesi kanssa. Kysy meiltä neuvoa.

Jokaisen käyttökerran jälkeen

→ Tarkasta sähköliitoskaapeli vaurioiden varalta (sähköiskun vaara), jos kaapeli on vaurioitunut, anna välittömästi valtuutetun asiakaspalvelun / sähköammattilaisen vaihtaa kaapeli.
→ Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku välittömästi.

→ Tarkasta laitteen (pumppu) tiiviys. 3 laitteen alapuolelle tippuvaa vesipisaraa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakaspalveluun.

Viikoittain

→ Puhdista vesiliitännän sihti.
→ Puhdista puhdistusaineen imuletkun suodatin.

Joka 500. käyttötunti, vähintään vuosittain

→ Anna asiakaspalvelun suorittaa laitteen huolto.

Puhdista vesiliitännän sihti

→ Kierrä hattumutteri irti.
→ Vedä letkuliitin sihteineen ulos.
→ Puhdista ja huuhtele siivilä ulkopuolelta.

Huomautus:

Asemoi letkuliittimen kuusiokanta laitteen liittimeen.

→ Aseta letkuliitin sihteineen paikalleen ja kirstä hattumutteri.

Häiriöapu

⚠VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran.

• Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.
• Anna valtuutetun asiakaspalvelun tarkastaa ja korjata sähkölaitteet.
• Ota yhteys valtuutettuun asiakaspalve-luun häiriötapauksissa, joita ei ole lue-teltu tässä luvussa, jos olet epävarma tai, jos tässä ohjeessa niin neuvotaan.

Laite ei toimi

→ Tarkasta sähköliitosjohto
→ Tarkasta verkkojännite.
→ Jos laite on ylikuumennut: Aseta valintakytkin asentoon "0".

Anna laitteen jäähtyä vähintään 15 minuuttia.

Aseta laitekytkin asentoon "1".

→ Jos kyseessä on sähkövika, ota yhteys asiakaspalveluun.

Laitteeseen ei tule painetta

→ Aseta suutin kohtaan "Korkeapaine".
→ Ilmaa laite (katso kohtaa "Käyttöönotto").
→ Puhdista vesiliitännän sihti.
→ Tarkista vedentulomäärä (katso Tekniset tiedot).
→ Puhdista suutin.
→ Vaihda suutin uuteen.
→ Ota tarvittaessa yhteys asiakaspalveluun.

Pumppu ei ole tiivis

3 tippaa vettä minuutissa on luvallista, ja ne voivat tulla ulos laitteen alapuolelta.

→ Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa.

Pumppu nakuttaa

→ Tarkasta veden ja puhdistusaineen imuletkujen tiiviys.
→ Säädä puhdistusainesuodattimen imumäärä pienimpään arvoon.
→ Ilmaa laite (katso kohtaa "Käyttöönotto").
→ Ota tarvittaessa yhteys asiakaspalveluun.

Laite ei ime puhdistusainetta

→ Aseta suutin kohtaan "CHEM".
→ Suurenna puhdistusainesuodattimen imumäärää.
→ Tarkasta/puhdista puhdistusaineen imuletku ja suodatin
→ Ota tarvittaessa yhteys asiakaspalveluun.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Takuu

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon.

EU-vaatimustenmukaisuus- vakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kans-samme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1.520-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Sovellettu yhdenmukaisuuden analy- sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

CEO

Dokumentointivaltuutettu:

S. Reiser

Tyyppi HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Verkkoliitäntä
Jännite V 230 230...240 230
Virtatyyppi Hz 1~ 50
Liitosjohto kW 2,5 2,5 2,2
Sulake (hidas, tyyppi C) A 16 13 10
Suojatyyppi -- IPX5
Jatkokaapeli 30 m	mm2	2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomäärä (min.)	l/min	12
Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käyttöpaine, vesi (vakiosuuttimella)	MPa	12	12	11,5
Vakiosuuttimen suutinkoko	--	035	035	038
Maks. käyttöylipaine	MPa	17,5	17,5	17,1
Syöttömäärä, vesi	l/min	8,3
Puhdistusaineen imeminen	l/h	0...25
Maks. käsiruiskupistoolin takaiskuvoima	N	21,3
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo	m/s2	3,6
Epävarmuus K	m/s2	0,9
Äänenpainetaso LpA (CX)	dB(A)	72 (75)
Epävarmuus KpA	dB(A)	3
Äänitehotaso LWA + epävarmuus KWA (CX)	dB(A)	88 (92)
Mitat ja painot
Pituus	mm 380
Leveys (CX)	mm	360 (370)
Korkeus	mm 930
Tyypillinen käyttöpaino (CX)	kg	23,7 (26)

Tyyppi HD 5/12 C HD 5/12 C HD 5/12 C		HD 5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Verkkoliitäntä
Jännite V 240 220 230
Virtatyppi Hz 1~50 1~60 1~50
Liitosjohto kW 2,2	2,4	2,6
Sulake (hidas, tyyppi C)	A	10 15	13 16
Suojatyppi	--	IPX5
Jatkokaapeli 30 m	mm2	2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomäärä (min.)	l/min	12
Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C)	m 0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käyttöpaine, vesi (vakiosuuttimella)	MPa	11,5	12		13
Vakiosuuttimen suutinkoko -- 038	036 034
Maks. käyttöylipaine	MPa	17,1	18		17,5
Syöttömäärä, vesi	l/min 8,3
Puhdistusaineen imeminen l/h		0...25
Maks. käsiruiskupistoolin takaiskuvoima	N	21,3			22,2
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo	m/s2	3,6	4,2		3,6
Epävarmuus K	m/s2	0,9
Äänenpainetaso LpA (CX) dB(A)	72 (75)	74	72 (75)
Epävarmuus KpA	dB(A) 3
Äänitehotaso LWA + epävarmuus KWA (CX)	dB(A)	88 (92)	90		88 (92)
Mitat ja painot
Pituus	mm	380
Leveys (CX)	mm	360 (370)
Korkeus	mm	930
Tyypillinen käyttöpaino (CX)	kg	23,7 (26)	25,2		23,7 (26)
Tyyppi HD 5/15 C HD 5/17 C HD 5/17		C HD 6/13 C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Verkkoliitäntä
Jännite V 230 220 230
Virtatyppi Hz 1~50 1~60 1~50
Liitosjohto kW 2,8 3,0 3,0 2,9
Sulake (hidas, tyyppi C) A 16 15		16
Suojatyppi	--	IPX5
Jatkokaapeli 30 m	mm2	2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomäärä (min.)	l/min	12			13
Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käyttöpaine vesi, vakiosuutti-mella (XC)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Vakiosuuttimen suutinkoko	--	032	027	030	038
Maks. käyttöylipaine	MPa	20			19
Syöttömäärä, vesi	l/min	8,3 8,1	8,0 9,8
Puhdistusaineen imeminen	l/h	0...25
Maks. käsiruiskupistoolin ta-kaiskuvoima	N	23,8	25,4		26,6
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo	m/s2	2,4			4,1
Epävarmuus K	m/s2	0,7			0,9
Äänenpainetaso LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Epävarmuus KpA	dB(A)	3
Äänitehotaso LWA + epävar-muus KWA (CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Mitat ja painot
Pituus	mm	380
Leveys (CX)	mm	360 (370)
Korkeus	mm	930
Tyypillinen käyttöpaino (CX)	kg	25,2 (27,5)
Tyyppi HD 6/13 C HD 6/13 C HD 6/13		C HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Verkkoliitäntä
Jännite V 220 230...240 220
Virtatyppi Hz 1~50 1~60
Liitosjohto kW 2,9 2,9 2,8
Sulake (hidas, tyyppi C)	A	16	13	15	13
Suojatyppi	--	IPX5
Jatkokaapeli 30 m	mm2	2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomäärä (min.) l/min		13
Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käyttöpaine, vesi (vakiosuutti-mella)	MPa 1	3	12,5
Vakiosuuttimen suutinkoko	--	038		042	043
Maks. käyttöylipaine	MPa	19 18
Syöttömäärä, vesi	l/min	9,8		10,0
Puhdistusaineen imeminen	l/h	0...25
Maks. käsiruiskupistoolin takais-kuvoima	N	26,6
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsi-käsivarsi tärinäarvo m/s	2	4,1		3,7
Epävarmuus K	m/s2	0,9
Äänenpainetaso LpA (CX)	dB(A)	72 (75)		73
Epävarmuus KpA	dB(A)	3
Äänitehotaso LWA + epävarmuus KWA (CX)	dB(A)	88 (92)		89
Mitat ja painot
Pituus	mm	380
Leveys (CX)	mm	360 (370)
Korkeus	mm	930
Tyypillinen käyttöpaino (CX)	kg	25,2 (27,5)		25,2

Allakukkuvast seadmest lähtuv vigastusoht.

Lisavarustus ja varuosad
