NAUDOJIMO INSTRUKCIJA HD 517 CX Plus Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Prietaiso dalys. . . . . . . . . . LT 1

Saugos reikalavimai ..... LT 1

Naudojimas pagal paskirti. . . . LT 2

Saugos jranga.... LT 2

Aplinkos apsauga ..... LT 2

Prieš pradedant naudoti ..... LT 3

Naudojimo pradžia ..... LT 3

Valdymas. . . . . . . . . . . . . . LT 4

Transportavimas ..... LT 5

Laikymas. LT 6

Priežiūra ir aptarnavimas .... LT 6

Pagalba gedimų atveju ..... LT 7

Priedai ir atsarginės dalys. . . . LT 7

Garantija .... LT 7

ES atitikties deklaracija ..... LT 8

Techniniai duomenys ..... LT 9

Prietaiso dalys

Atverskite pirmajj puslapj su iliustracijomis

1 Antgalis

2 Antgalio pymë

3 Purškimo antgalis EASY!Lock

4 Rankinis purškimo pistoletas EA-SY!Lock

5 Apsauginis fiksatorius

6 Purkštuvo spragtukas

7 Apsauginė svirtelė

8 Aukšto slėgio žarna EASY!Lock

9 Guminė juosta (nėra prietaisuose su žarnos rite)

10 Purškimo antgalio laikiklis su fiksatoriumi transportavimui

11 Prietaiso jungiklis

12 Rankena

13 Purškimo antgalio jdėklas

14 Aukšto slėgio jungtis EASY!Lock

15 Rankena

16 Vandens prijungimo antgalis

17 Valymo priemonės siurbimo žarna su filtru ir valiklio dozavimo įrenginiu

18 Sietelis

19 Žarnos atvamzdis

20 Kreipiamoji veržlě

21 Rato gaubtas

22 Pavaža/atraminė pavaža

23 Purkštuko laikiklis sukamajam purkštukui (sukamasis purkštukas tiekimas tik kartu su modeliu HD...Plus)

24 Purkštuko laikiklis trijų skylių purkštukui

25 Paviršių valymo įrenginio transportavimo laikiklis

26 Stūmimo rankenos atblokavimo mygtukas

27 Stūmimo rankena, apačioje (įstumta)

28 Stūmimo rankena, viršuje (ištraukta)

29 Žarnų laikiklis

30 Kabelio laikiklis

31 Purškimo antgalio laikiklis be fiksatoriaus

32 Žarnų rité

33 Sukamoji rankena

Spalvinis ženklinimas

– Valymo proceso valdymo elementai yra geltonos spalvos.

- Techninės priežiūros valdymo elementai yra šviesiai pilkos spalvos.

Saugos reikalavimai

– Prieš pirmajj naudojimą, būtinai perskaitykite saugos nurodymus Nr. 5.951-949.0!

– Laikykitės nacionalinių teisės normų dėl skysčių purkštuvų.

– Laikykitės nacionalinių teisės normų dėl nelaimingų atsitikimų prevencijos. Skysčių purkštuvai privalo būti regulariai tikrinami, o patikrų rezultatai - pateikiami raštiškai.

– Draudžiama atlikti prietaiso / priedo pa-keitimus.

Rizikos lygiai

⚠PAVOJUS

Nuoroda dėl tiesioginio pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPÉJIMAS

Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÈMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Drau džiama srove nukreipti j asmenis, gyvūnus, veikiančią elektros įrangą arba patį įrengini. Jokiu būdu nenaudokite prietaiso geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Naudokite KÄRCHER arba alternatyvų sistemos atskyriklj, atitinkantį EN 1 tipo reikalavimus.

Sistemos atskyrikliu tekėjusio vandens ger- ti negalima.

Naudojimas pagal paskirti

Šj aukšto slėgio valymo įrenginį naudokite tik – valymui aukšto slegio srove ir valymo priemonemis (pvz., irenginių, transporto priemonių, statiniu, irankių valymui), – valymui aukšto slegio srove be valymo priemonių (pvz., fasadų, terasų, sodo irenginių valymui).

Isisenėjusiems nešvarumams rekomenduojame naudoti sukamajį purkštuką (sukamasis purkštukas tiekimas tik kartu su modeliu HD...Plus)

Reikalavimai vandens kokybei: DÉMESIO

Kaip aukšto slėgio terpė gali būti naudojamas tik švarus vanduo. Užterštas prietaisas greičiau susidėvi arba dėl to gali atsi-rasti nuosėdų.

Jei naudojamas perdirbtas vanduo, negali būti viršytos šios ribinės reikšmės.

pH vertė 6,5...9,5
elektros laidumas* Švaraus	van-dens laidumas +1200 μS/cm
nusėdančios medžiagos **	< 0,5 mg/l
filtruojamos medžiagos ***	< 50 mg/l
Angliavandeniai < 20 mg/l
Chloridas < 300 mg/l
sulfatas < 240 mg/l

Kalcis < 200 mg/l
Bendrasis kietumas < 28 °d	H< 50 °TH< 500 ppm(mg CaCO_3 /l)
Geležis < 0,5 mg/l
Manganas < 0,05 mg/l
Varis < 2 mg/l
aktyvusis chloras	< 0,3 mg/l
néra nemalonaus kvapo
* Iš viso maks. 2000 μS/cm** Bandymo kiekis: 1 l per 30 minučių nusė dimo laiką*** be šveičiamujų medžiagų

Saugos iranga

Saugos jranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Pneumatinis jungiklis

Atleidus rankinio purškimo pistoleto sprag- tuką, pneumatinis jungiklis išjungia siurblį ir didelio slėgio srovė nutrūksta. Jei spragtu- kas patraukiamas, vėl jungiamas siurblys.

Aplinkos apsauga

	Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.
	Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios dalys būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Priedų pritvirtinimas

→ Pritvirtinkite ratų gaubtus.

Nuoroda: EASY!Lock sistemoje dalys sparčiuoju sriegiu greitai ir tvirtai sujungia-mos tik vienu apsisukimu.

→ Purkštukas sumontuokite ant purškimo antgalio (ženklinimas padėties žiedo viršuje) ir tvirtai priveržkite ranka (EA-SY!Lock).

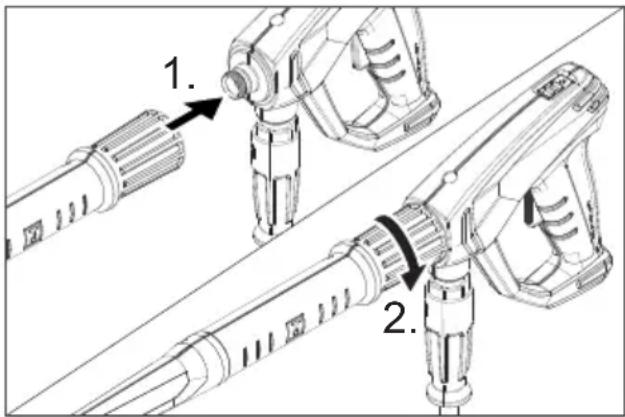

→ Purškimo antgalį sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock).
→ Atblokuokite stūmimo rankeną.
→ Iki galo ištraukite stūmimo rankeną.

Jei prietaisas be žarnų rītės:

→ Aukšto slėgio žarną su rankiniu purški- mo pistoletu sujunkite su įrenginio aukšto slėgio jungtimi ir priveržkite ran- ka (EASY!Lock).

Jei prietaisas su parnø rite:

→ Ikiškite sukimo rankeną i žarnų rites ve- leną ir užfiksuokite ją.
→ Prieš vyniodami aukšto slėgio žarną, ją ištiesinkite.
→ Sukdami sukamają rankeną tolygiai užvyniokite aukšto slėgio žarną ant žarnų ritės. Sukimo kryptį parinkite taip, kad aukšto slėgio žarna neperlinktų.
→ Aukšto slėgio žarną sujunkite su rankiniu purškimo pistoletu ir priveržkite ranka (EASY!Lock).

Naudojimo pradžia

⚠️ISPĖJIMAS

Susižalojimo pavojus! Prietaisas, priedas, įvadai ir jungtys turi būti nepriekaištingos būklės. Jei jų būklė nėra nepriekaištinga, prietaisą naudoti draudžiama.

Jungimas i elektros tinklą

⚠PAVOJUS

Pavojus susižaloti dėl srovės smūgio.

• Irenginys prie elektros tinklo būtinai turi būti prijungtas kištukine jungtimi. Draudžiama naudoti nuolatinę jungti su elektros tinklu. Ištraukus kištuką nutraukiamas maitinimas.
  – Naudiojamo ilginamojo kabelio kištukas ir jungtis turi būti nelaidūs vandeniiui.
  – Naudokite ilgintuvo laidus su pakanka-mu laido skersmeniu (žr. „Techninius duomenis“) ir visiškai nuvyniokite juos nuo laido būgno.

Jungties dydžius rasite ant prietaiso skydelio/techninėje specifikacijoje.

→ Išvyniokite ir padėkite ant grindų maitinimo kabelį.
→ Jkiškite prietaiso kišuką i kištukinį lizdą.

Vandens prijungimo antgalis

Jungimas prie vandentiekio

⚠️ISPÉJIMAS

Laikykitės vandens tiekėjo reikalavimų.

Jokiu būdu nenaudokite prietaiso geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Naudokite KÄRCHER arba alternatyvų sistemos atskyriklį, atitinkantį EN 12729 BA tipo reikalavimus.

Sistemos atskyrikliu tekėjusio vandens ger- ti negalima.

ATSARGIAI

Atskyrikli junkite prie vandens tiekimo tinklo ir jokiu būdu ne tiesiai prie prietaiso.

Jungties dydžius rasite skyriuje „Techniniai duomenys“.

→ Tiekimo žarną (bent 7,5 m ilgio ir bent 1/2“ skersmens) sujunkite su prietaiso vandens mova ir vandentiekio mova (pvz., vandens čiaupu).

Pastaba:

Tiekimo žarna nepriklauso tiekimo komplektui.

→ Atsukite čiaupa.

Vandenj siurbkite iš atvirų rezervuarų

→ Priveržkite siurbimo žarną su filtru (užs. Nr. 4.440-238.0) prie vandens jungties.
→ Išleiskite orą iš įrenginio: Atsukite nuo purškimo vamzdžio antgalį. Laikykite prietaisą jjungtą, kol vanduo ims tekėti be oro burbulį. Jei reikia, palaikykite prietaisą jjunge 10 sekundžių ir išjunkite. Pakartokite šią procedūrą keletą kartų.
→ Išjunkite prietaisą ir vėl priveržkite purkštuką.

Valdymas

⚠PAVOJUS

Sprogimo pavojus!

Nepurkškite degių skysčių.

Naudodami jrenginį pavojingose zonoje (pvz., degalinėse), laikykitės atitinkamų saugos taisyklių.

Susižalojimo pavojus! Dirbdami rankinį purškimo pistoletą ir purškimo antgalį laikykite abiem rankomis.

Susižalojimo pavojus! Naudojant prietaisą, pistoleto spragtukas ir apsauginė svirtis neturi būti užspaustos.

Susižalojimo pavojus! Jeigu apsauginė svirtis turi defektų, kreipkitės į klientų aptarnavimo tarnybą.

Pavojus susižaloti naudojant aukšto slėgio srove. Prieš pradėdami dirbti su įrenginiu rankinio purškimo pistoleto apsauginį fiksatorių pastumkite į priekį.

ATSARGIAI

Variklius valykite tik atitinkamose vietose su jrengtu alyvos atskyrikliu (dėl aplinkos apsaugos).

Rankinio purškimo pistoleto atidarymas / uždarymas

→ Atidarykite rankinį purškimo pistoletą: paspauskite apsauginę svirtį ir spragtuką.
→ Uždarykite rankinį purkštuvą: atleiskite apsauginę svirtį ir spragtuką.

Naudojimas esant aukštam slėgiui

Prietaisą galima naudoti tiek pastatytą, tiek paguldytą.

Pastaba:

Irenginyje sumontuotas pneumatinis jungiklis. Variklis pradeda veikti tik kai rankinio purškimo pistoletas atidarytas.

→ Prietaisas su žarnos rite: Iki galo nuvyniokite aukšto slėgio žarną nuo žarnų ritės.
→ Prietaiso jungiklj nustatykite i padėtį „I“.
→ Atblokuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių atgal.
→ Atverkite rankinį purškimo pistoletą.

Pasirinkite reikiamą srove

→ Uždarykite rankinį purkštuvą.
→ Pasukite antgalio korpusą, kol norimas simbolis sutaps su żyme:

	Apvali aukšto slėgio srovė (0°) - įsisenėjusiems nešvarumams
	Plokščia žemo slėgio srovė (CHEM) - naudojant ploviklj arba plaunant žemu slėgiu
	Plokščia aukšto slėgio srovė (25°) - nešvarumams, užiman- tiems didelį plotą

Darbas su valymo priemonémis

⚠️ISPÉJIMAS

Netinkama valomoji priemonė gali sugadinti prietaisą ir plaunamą daiktą. Naudokite tik „Kärcher“ aprobuotus ploviklius. Laikykitės prie ploviklių pridedamų rekomendacijų dėl dozavimo ir kitų nurodymų. Saugokite aplinką – taupiai naudokite valymo priemones Laikykitės ant valymo priemonių pakuočių pateiktų saugos reikalavimų.

„Kärcher“ plovikliai užtikrina darba be sutrikimų. Kreipkitės patarimo arba reikalaukite mūsų katalogo, arba mūsų informacinio bukleto apie ploviklius.

→ Ištraukite valymo priemonių siurbimo žarną.
→ Valomujų priemonių filtru nustatykite įsi-urbiamą tirpalo kiekį.
→ Ją pritvirtinkite prie rezervuaro su ploviklio tirpalu.
→ Antgalj nustatykite i padėtį „CHEM“.

Rekomenduojame tokj plovimo metodą

→ Šiek tiek ploviklio užpurkškite ant sauso paviršiaus ir leiskite jsigerti (bet ne iš-džiūti).
→ Ištirpusius nešvarumus nuplausite aukšto slėgio srove.
→ Baigę dirbti valymo priemonių filtre nu- statykite maksimalų jsiurbimo kiekį.
→ Ijunkite prietaisą ir palaukite vieną minutę.

Darbo nutraukimas

→ Uždarykite rankinį purkštuvą. Įrenginys išsijungia.

→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į priekį.

Pastaba:

Išjungiant jrenginį maždaug 70% sumažina-mas vandens slėgis. Taip sumažinama ranki-nio purškimo pistoleto paspaudimo jėga ir di-dinamas jrenginio ilgaamžiškumas.

Po pertraukos:

→ Atblokuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių atgal.
→ Atverkite rankinį purškimo pistoletą. Irenginys vėl įsijungia.

Prietaiso išjungimas

→ Užsukite čiaupa.
→ Atverkite rankinį purškimo pistoletą.
→ Ijunkite siurblį prietaiso jungikliu ir 5–10 sekundžių palaikykite jjungtą.
→ Uždarykite rankinį purkštuvą.
→ Prietaiso jungiklj nustatykite i padėtį „0/OFF“.
→ Tik sausomis rankomis ištraukite tinklo kištuką iš lizdo.
→ Atjunkite vandens tiekimą.
→ Ijunkite rankinį purkštuvą, kol prietaiso nebeveiks slėgis.
→ Užfiksuokite rankinį purškimo pistoletą ir pastumkite apsauginį fiksatorių į priekį.

Prietaiso laikymas

→ Purškimo antgalj su rankiniu purškimo pistoletu jdėkite j jdėklą ir užfiksuokite purškimo antgalio laikiklyje.
→ Apvyniokite laidą apie laikiklj.
→ Suvyniokite aukšto slėgio žarną, užkabinkite ant žarnos laikiklio ir užtvirtinkite gumine juosta.

arba Suvyniokite aukšto slėgio žarną i rite. Užlenkite suktuvo rankeną.

→ Kištuką pritvirtinkite sumontuotu fiksatoriumi.
→ Paspauskite stūmimo rankenos atblo-kavimo mygtuką ir įstumkite stūmimo rankeną.

Apsauga nuo šalčio

DÉMESIO

Iki galo neišleidus iš jrenginio vandens, šaltis gali sugadinti jrenginj. Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Jei negalite prietaiso laikyti apsaugotoje nuo šalčio vietoje:

→ Išleiskite vandenj.
→ Perpumpuokite prietaisu jprastinio antifrizo.

Pastaba:

naudokite paprastai parduodamus antifri- zus automobiliams su glikoliu.

Laikykitės antifrizo gamintojo pateikiamų naudojimo instrukcijų.

→ Palaukite ne ilgiau nei 1 minutę, kol si-urblys ir vamzdžiai bus tušti.

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami įrenginį, atsižvelkite į jo masę.

DÉMESIO

Transportuojant spragtukai saugo nuo pa- žeidimų.

→ Jei transportuojate prietaisą ilgesnį atstumą, vilkite jį už stūmimo rankenos.
→ Norėdami nešti įrenginį, tvirtai laikykite jį už rankenų.
→ Laiptais prietaisas neškite po pakopą. Pavažos apsaugo korpusą nuo pažeidimo.
→ Transportuojant jrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Paviršių valymo įrenginio transportavimo laikiklis

→ Paviršių valymo įrenginio movą užmaukite ant aukšto slėgio valymo įrenginio jungties.
→ Užsukite gaubtelinę verzlę maždaug 1 apsuka.

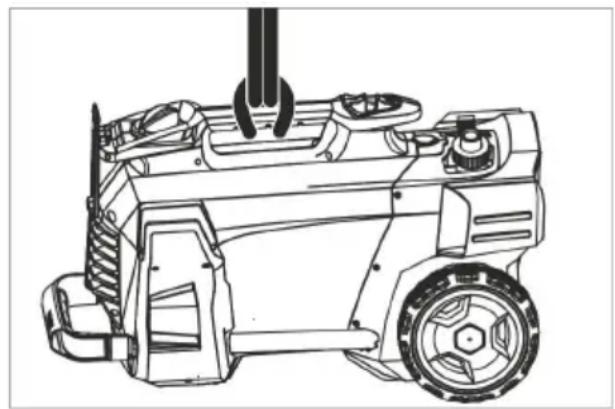

Krano transportavimas

→ Prie jrenginio nešimo rankenos pritvirtinkite kélimo prietaisą.

Saugos nurodymai dèl transportavimo kranu

⚠️PAVOJUS

Atsargiai! Galite susižeisti prietaisui kren- tant žemyn.

• Laikykitės vietinių nelaimingų atsitikimų prevencijos taisyklių bei saugos reikalavimų.
  – Kiekvieną kartą prieš transportuodami jrenginį kranu, patikrinkite, ar nepažeista nešimo rankena.
  – Kiekvieną kartą prieš transportuodami įtaisą kranu, patikrinkite, ar jis nepa-žeistas keltuvas.
  – Irenginj kelkite tik už nešimo rankenos.
  – Nenaudokite grandinių.
• Būkite tikri dėl kélimo prietaiso pakabinamo krūvio.
  – Prieš transportuodami kranu, pašalinkite purškimo antgalj su rankiniu purškimo pistoletu, purkštukus, paviršių valymo įrenginius ir kitus palaidus daiktus.
• Keldami jrenginj, nelaikykite ant jo jokių daiktų.
  – Prietaiso transportavimu gali užsiimti tik kvalifikuoti asmenys, kurie yra apmokyti valdyti kraną.

– Nestověkite po kroviniu.
– Atsargiai! Žiūrėkite, kad krano važiavimo lauke nebūtų jokio asmens.
– Nepalikite prietaiso prikabinto prie kra-no be priežiūros.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statyda-mi įrenginį laikyti, atsižvelkite į jo masę.

Šj prietaisą galima laikyti tik patalpose.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

Prieš visus prietaiso priežiūros darbus iš-junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Saugos priežiūra/techninės priežiūros sutartis

Su savo tiekėju galite susitarti dėl nuolatinės saugos priežiūros ar sudaryti techninės priežiūros sutartį. Kilus klausimams, pasikonsultuokite.

Prieš kiekvieną darba

→ Patikrinkite, ar nepažeistas prijungimo kabelis (kad neištiktų elektros smūgis), pažeistus kabelius nedelsdami leiskite pakeisti įgaliotai klientų aptarnavimo tarnybai ar elektrikui.
→ Patikrinkite, ar nepažeista (nejtrūkusi) aukšto slėgio žarna.

Pažeistą aukšto slėgio žarną nedelsdami pakeiskite.

→ Patikrinkite, ar prietaisas (siurblys) san-darus.

Gali nulašėti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies. Jei prietaisas nesandarus, kreipkitės į klientų aptarnavimo tarnybą.

Kas savaitę

→ Išvalykite vandens tiekimo čiaupo filtrą.
→ Išvalykite filtrą prie valymo priemonių si-urbimo žarnos.

Kas 500 darbo valandų, bet ne rečiau nei kasmet

→ Techninės priežiūros darbus paveskite atlikti klientų aptarnavimo tarnybai.

Vandens tiekimo čiaupo filtro valymas

→ Atsukite gaubiamają veržlę.
→ Ištraukite žarnos atvamzdį su filtru.
→ Išvalykite ir išskalaukite sietelj.

Pastaba:

Žarnos atvamzdžio šešiakampj nukreipkite i jrenginio jungtį.

→ Istatykite žarnos atvamzdį su filtru ir tvirtai užveržkite gaubtelinę veržlę.

Pagalba gedimų atveju

⚠PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

– Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.
– Elektrines konstrukcijos dalis tikrinti ir remontuoti gali tik įgaliota klientų aptarnavimo tarnyba.
- Jei jūsų prietaiso gedimas nepaminėtas šiame skyriuje, jei abejojate ir jei tai aiš-kiai nurodyta, kreipkitės į klientų aptar-navimo tarnybą.

Prietaisas neveikia

→ Patikrinkite, ar nepažeistas elektros laidas.
→ Patikrinkite tinklo jtampa.
→ Jei jrenginys perkaitės: Prietaiso jungiklį nustatykite į padėtį „0“. Tokiu atveju leiskite prietaisui bent 15 min. atvėsti. Jrenginio jungiklį nustatykite į padėtį „1“.
→ Jei sugedo elektros sistema, kreipkitės į klientų aptarnavimo tarnybą.

Nesusidaro slègis

→ Antgalj nustatykite i aukšto slėgio padėtį.
→ Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“).
→ Išvalykite vandens tiekimo čiaupo filtrą.
→ Patikrinkite tiekiamo vandens kiekį (žr. skyrių „Techniniai duomenys“).
→ Išvalykite antgalj.

→ Pakeiskite antgalj.
→ Jei reikia, kreipkitės į klientų aptarnavi- mo tarnybą.

Nesandarus siurblys

Gali nulašeti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies.

→ Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba.

Bildesys siurblyje

→ Patikrinkite, sandarūs vandens ir ploviklio siurbimo vamzdžiai.
→ Valymo priemonių filtru nustatykite minimalų įsiurbimo kiekį.
→ Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“).
→ Jei reikia, kreipkitės į klientų aptarnavi- mo tarnybą.

Nesiurbiamos valymo priemonės

→ Antgalj nustatykite i padėtį „CHEM“.
→ Valymo priemonių filtru padidinkite įsi-urbimo kiekį.
→ Patikrinkite (išvalykite) ploviklio siurbimo žarną ir filtrą.
→ Jei reikia, kreipkitės į klientų aptarnavi- mo tarnybą.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap-tarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų i rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.520-xxx

Pasirašantys asmenys yra įgalioti parduotuvės vadovybės.

CEO

Dokumentaciją tvarkyti įgaliotas asmuo: S. Reiser

Tipas HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Elektros tinklo duomenys
Itampa V 230 230...240 230
Srovės rūšis Hz 1~ 50
Prijungiamų įtaisų galia kW 2,5 2,5 2,2
Elektros tinklo saugiklis (inercinis, char. C) A 16 13 IPX5		10
Saugiklio rūšis --
Ilgintuvo laidas 30 m	mm2	2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra	°C	60
Maž. atitekančio vandens kiekis	l/min	12
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis MPa		1
Galia
Vandens darbo slėgis (naudojant įprastą purkštuką)	MPa	12 12	11,5
Standartinio purkštuko dydis	--	035	035	038
Didžiausias darbinis viršslėgis	MPa	17,5	17,5	17,1
Vandens debitas	l/min 8,3
Valymo priemonių siurbimas	l/h	0...25
Rankinio purškimo pistoleto sukuriama ata-tranka (didžiausia)	N	21,3
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis	m/s2	3,6
Nesaugumas K	m/s2	0,9
Triukšmo lygis LpA (CX)	dB(A)	72 (75)
Neapibrėžtis KpA	dB(A) 3
Triukšmo galios lygis LWA + neapibrėžtis KWA (CX)	dB(A)	88 (92)
Matmenys ir masė
Ilgis	mm 380
Plotis (CX)	mm	360 (370)
Aukštis	mm 930
Tipinė eksploatacinė masė (CX)	kg	23,7 (26)

Tipas HD 5/12 C HD 5/12 C HD 5/12 C HD 5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Elektros tinklo duomenys
Itampa V 240 220 230
Srovės rūšis Hz 1~50 1~60 1~50
Prijungiamų įtaisų galia kW 2,2		2,4	2,6
Elektros tinklo saugiklis (inercinis, char. C)	A	10	15	13	16
Saugiklio rūšis	--	IPX5
Ilgintuvo laidas 30 m	mm2	2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens tempe-ratūra	°C	60
Maž. atitekančio vandens kiekis	l/min	12
Siurbimo aukštis iš atvirų rezervu-arų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa	1
Galia
Vandens darbo slėgis (naudojant įprastą purkštuką)	MPa	11,5	12		13
Standartinio purkštuko dydis	-- 038	036 034
Didžiausias darbinis viršslėgis	MPa	17,1	18		17,5
Vandens debitas	l/min	8,3
Valymo priemonių siurbimas	l/h	0...25
Rankinio purškimo pistoleto suku-riama atatranka (didžiausia)	N	21,3			22,2
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis	m/s2	3,6	4,2		3,6
Nesaugumas K	m/s2	0,9
Triukšmo lygis LpA (CX)	dB(A)	72 (75)	74		72 (75)
Neapibrėžtis KpA	dB(A)	3
Triukšmo galios lygis LWA + neapi-brėžtis KWA (CX)	dB(A)	88 (92)	90		88 (92)
Matmenys ir masė
Ilgis	mm	380
Plotis (CX)	mm 36	0 (370)
Aukštis	mm	930
Tipinė eksploatacinė masė (CX)	kg	23,7 (26)	25,2		23,7 (26)
Tipas HD 5/15 C HD 5/17 C HD 5/17		C HD 6/13 C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Elektros tinklo duomenys
Itampa V 230 220 230
Srovės rūšis Hz 1~ 50 1~60 1~	50
Prijungiamų įtaisų galia kW 2,8	3,0 3,0	2,9
Elektros tinklo saugiklis (inerci-nis, char. C)	A	1		6	1
Saugiklio rūšis	--	IPX5
Ilgintuvo laidas 30 m	mm2	2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra	°C	60
Maž. atitekančio vandens kiekis	l/min	12			13
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa	1
Galia
Vandens darbo slėgis naudo-jant įprastą purkštuką (CX)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Standartinio purkštuko dydis	--	032	027	030	038
Didžiausias darbinis viršslėgis	MPa	20			19
Vandens debitas	l/min	8,3 8,1	8,0 9,8
Valymo priemonių siurbimas	l/h	0...25
Rankinio purškimo pistoleto su-kuriama atatranka (didžiausia)	N	23,8	25,4		26,6
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis	m/s2	2,4			4,1
Nesaugumas K	m/s2	0,7			0,9
Triukšmo lygis LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Neapibrėžtis KpA	dB(A)	3
Triukšmo galios lygis LWA + ne-apibrėžtis KWA (CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Matmenys ir masė
Ilgis	mm	380
Plotis (CX)	mm	360 (370)
Aukštis	mm	930
Tipinė eksploatacinė masė (CX)	kg	25,2 (27,5)
Tipas HD 6/13 C HD 6/13 C HD 6/13 C		HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Elektros tinklo duomenys
Itampa V 220 230...240 220
Srovės rūšis Hz 1~50 1~60
Prijungiamų įtaisų galia kW 2,9 2,9		2,8
Elektros tinklo saugiklis (inerci-nis, char. C)	A	16	13	15	13
Saugiklio rūšis	--	IPX5
Ilgintuvo laidas 30 m	mm2	2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens tem- peratūra	°C	60
Maž. atitekančio vandens kiekis	l/min	13
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa	1
Galia
Vandens darbo slėgis (naudo-jant įprastą purkštuką)	MPa 1	3	12,5
Standartinio purkštuko dydis	--	038		042	043
Didžiausias darbinis viršslėgis	MPa	19		18
Vandens debitas	l/min	9,8		10,0
Valymo priemonių siurbimas	l/h	0...25
Rankinio purškimo pistoleto su-kuriama atatranka (didžiausia)	N	26,6
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis
Delno/rankos vibracijos poveikis	m/s2	4,1		3,7
Nesaugumas K	m/s2	0,9
Triukšmo lygis LpA (CX)	dB(A)	72 (75)		73
Neapibrėžtis KpA	dB(A)	3
Triukšmo galios lygis LWA + neapibrėžtis KWA (CX)	dB(A)	88 (92)		89
Matmenys ir masė
Ilgis	mm	380
Plotis (CX)	mm	360 (370)
Aukštis	mm	930
Tipinė eksploatacinė masė (CX)	kg	25,2 (27,5)		25,2
