LIETOŠANAS INSTRUKCIJA HD 517 CX Plus Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Satura rādītājs

Aparāta elementi. . . . . . . . . LV 1

Drošības norādījumi ..... LV 1

Noteikumiem atbilstoša lietošana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 2

Drošības iekārtas . . . . . . . . . LV 2

Vides aizsardzība ..... LV 3

Pirms ekspluatācijas uzsākšanas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 3

Ekspluatācijas uzsākšana.... LV 3

Apkalpošana . . . . . . . . . . . . . LV 4

Transportēšana. . . . . . . . . . . . LV 6

Glabāšana. LV 7

Kopšana un tehniskā apkope. LV 7

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . LV 7

Piederumi un rezerves daļas . LV 8

Garantija LV 8

ES Atbilstības deklarācija . . . . LV 8

Tehniskie dati .... LV 9

Aparāta elementi

Lūdzu, atveriet sākuma lappusi ar ilustrācijām

1 Sprausla
2 Sprauslas markējums
3 Smidzināšanas caurule EASY!Lock
4 Rokas smidzināšanas pistole EASY!Lock

5 Drošinātājs

6 Palaišanas gailītis

7 Drošinātājsvira

8 Augstspiediena šljutene EASY!Lock

9 Gumijas saite (nav aparātiem ar šlūtenes uztīšanas trumuli)

10 Smidzināšanas caurules turētājs ar fik- satoru transportēšanai

11 Aparāta slēdzis

12 Rokturis aparāta pārnēsāšanai

13 Köcher smidzināšanas caurule

14 Augstspiediena pieslēgums EASY!Lock

15 Rokturis

16 Üdensapgādes pieslēgums
17 Tīrīšanas līdzekļa sūkšanas šļūtene ar filtru un tīrīšanas līdzekļa dozatoru

18 Sietveida filtrs

19 Šlūtenes iemava

20 Uzmavuzgrieznis

21 Riteną disks

22 Vadošā sliece/atbalsta sliece

23 Vieta rotorsprauslas glabāšanai (rotorsprausla piegādes komplektā ietilpst tikai variantam HD...Plus)

24 Vieta trīskāršās sprauslas glabāšanai

25 Virsmu tīrītāja transporta stiprinājums

26 Stumšanas roktura fiksators

27 Stumšanas rokturis, lejā (iebīdīts)

28 Stumšanas rokturis, augšā (izvilkts)

29 Vieta šlūtenes glabāšanai

30 Kabela turētājs

31 Smidzināšanas caurules turētājs bez fiksatora

32 Šlūtenes uztīšanas trumulis

33 Klokis

Krāsu markējums

– Tīrīšanas procesa vadības elementi ir dzelteni.

- Apkopes un servisa vadības elementi ir gaiši pelēki.

Drošības norādījumi

– Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951-949.0!

– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par šķid-ruma smidzinātājiem.

– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par negadījumu novēršanu. Škīdrumu smidzinātāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē.

– lerīcei/piederumiem aizliegts veikt jebkādu pārveidi.

Riska pakāpes

⚠ BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠️BRĪDINĀJUMS

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Ne-

vērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu.

Saskaņā ar spēkā esošajiem noteikumiem aparātu nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vternatīva - sistēmas dalītājs atbilsto 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo üdeni.

Noteikumiem atbilstoša lietošana

Izmantojiet šo augstspiediena tīrīšanas aparātu tikai

– tīrīšanai ar zemspiediena strūklu un tīrīšanas līdzekli (piemēram, iekārtu, transportlīdzekļu, būvju, instrumentu tīrīšanai),
– tīrīšanai ar augstspiediena strūklu bez tīrīšanas līdzekļa (piemēram, fasāžu, terašu, dārza piederumu tīrīšanai).

Noturīgu netīrumu tīrīšanai mēs iesakām izmantot rotorsprauslu (piegādes komplektā ietilpst tikai variantam HD...Plus).

Üdens kvalitätes prasības: IEVĒRĪBAI

Kā augstspiediena škīdrumu drīkst izman- tot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu nolietošanos vai nosēdumus. Izmantojot attīrītu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības.

pH vērtība 6,5...9,5
strāvas vadītspēja * Tīra ūdens va-dītspēja+1200 μS/cm
nosēdināmās vielas ** < 0,5	mg/l
filtrējamās vielas *** < 50 mg/l
oglūdeņraži < 20 mg/l
hlorīdi < 300 mg/l
Sulfāti < 240 mg/l
kalcijis < 200 mg/l
kopējā ūdens cietība < 28 °dH< 50 °TH< 500 ppm(mg CaCO_3 /l)
dzelzs < 0,5 mg/l
mangāns < 0,05 mg/l
varš < 2 mg/l
Aktīvais hlors	< 0,3 mg/l
bez nepatīkamas smakas
* kopā maksimāli 2000 μS/cm** pārbaudes tilpums 1 l, nosēdināšanaslaiks 30 min*** neattiecas uz abrazīvām vielām

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst ignorēt vai apiet to darbību.

Spiediena relejs

Ja rokas smidzināšanas pistoles mēlīte tiek atlaista, manometriskais slēdzis atslēdz sūkni, un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot mēlīti, sūknis atkal ieslēdzas.

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veik-ta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Pirms ekspluatācijas uzsākšanas

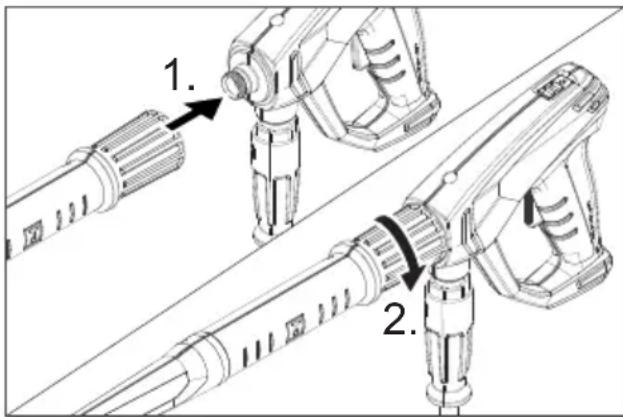

Pierīču montāža

Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu.

→ Uzmontējiet sprauslu smidzināšanas caurulei (markējums augšā uz regulēšanas gredzena) un savienojumu pievelciet ar roku (EASY!Lock).
→ Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).
→ Atbrīvojiet bīdāmā roktura fiksatoru.
→ Izvelciet stumšanas rokturi līdz galam uz āru.

Aparātiem bez šlūtenes uztīšanas trumuļa:

→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).

Aparātiem ar šlūtenes uztīšanas trumuli:

→ levietojiet un nofiksējiet kloki šlūtenes uztišanas trumuļa vārpstā.
→ Augstspiediena šlūteni pirms uztīšanas izlikt taisni.
→ Griežot kloki, vienmērīgi uztiniet augstspiediena šlūteni uz trumuļa. Griešanas virzienu izvēlieties tā, lai augstspiediena šlūtene netiktu pārlocīta.
→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Ekspluatācijas uzsākšana

⚠️BRĪDINĀJUMS

Savainošanās risks! lerīcei, piederumiem, pievadiem un pieslēgumiem jābūt nevainojamā stāvoklī. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts.

Elektropadeve

⚠BİSTAMI

Elektriskās strāvas trieciena risks.

• Aparāts ir obligāti jāpieslēdz barošanas tīklam, izmantojot kontaktdakšu. Ir aizliegts izmantot neatvienojamu savienojumu ar barošanas tīklu. Kontaktdakša nodrošina atvienošanu no tīkla.
• Izmantotā pagarinātāja kabela spraudnim un savienojumam jābūt ūdensdrošiem.
  – Izmantojiet pagarinātāja kabeli ar pie-tiekošu škērsgriezumu (skatiet "Tehnis-kos datus") un notiniet to pilnībā no ka-beļa trumuļa.

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

→ Notiniet tīkla kabeli un novietojiet uz grīdas.
→ lespraudiet kontaktdakšu kontakligzdā.

Üdensapgāde

Pieslēgšana ūdensvadam

⚠️BRĪDINĀJUMS

levērojiet ūdensapgādes uzņēmuma izstrādātos noteikumus.

Saskaņā ar spēkā esošajiem noteikumiem aparātu nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo üdeni.

⚠UZMANĪBU

Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei.

Pieslēguma lielumus skatīt tehniskajos datos.

→ Padeves šlūteni (minimālais garums 7,5 m, minimālais diametrs 1/2") pieslē-dziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrā-nam).

Norādījums:

Padeves šlūtene nav iekļauta piegādes komplektā.

→ Attaisiet ūdens padeves krānu.

Üdens sūknēšana no atklātām tvertnēm

→ Sūkšanas šlūteni ar filtru (pasūtījuma Nr. 4.440-238.0) pieskrūvējiet ūdens pieslēgvietai.
→ Aparāta atgaisošana: Noskrūvējiet sprauslu no smidzināšanas caurules. Darbiniet ierīci tik ilgi, līdz ūdens izplūst, nesaturot gaisa burbulīšus. Vajadzības gadījumā darbiniet aparātu 10 sekundes, tad izslēdziet aparāta slēdzi. Atkārtojiet darbību vairākkārt.
→ Izslēdziet aparātu un uzskrūvējiet atpakaļ sprauslu.

Apkalpošana

⚠️BĪSTAMI

Sprādzienbīstamība!

Neizsmidziniet degošus škidrumus.

Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro attiecīgie drošības noteikumi.

Savainošanās risks! Strādājot ar ierīci, rokas smidzināšanas pistoli un smidzināšanas cauruli turiet ar abām rokām.

Savainošanās risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru darbības laikā nedrīkst sakīlēt.

Savainošanās risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu.

Savainošanās risks ar augstspiediena ūdens strūklu. Pirms jebkuru darbu veikšanas pie ierīces pabīdiet rokas smidzināšanas pistoles drošinātāju uz priekšu.

⚠UZMANĪBU

Motorus tīriet tikai vietās, kur ir pieejams at-bilstošs ellas uztvērējs (apkārtējās vides aizsardzība).

Rokas smidzināšanas pistoles atvēršana/aizvēršana

→ Rokas smidzināšanas pistoles atvēršana: nospiežot drošinātājsviru un palaišanas sviru.
→ Rokas smidzināšanas pistoles aizvēršana: atlaižot valā drošinātājsviru un palaišanas sviru.

Darbs ar augstspiedienu

Aparātu var darbināt vertikālā vai horizontālā stāvoklī.

Norādījums:

Ierīce ir aprīkota ar manometrisko slēdzi.

Motors ieslēdzas tikai tad, kad rokas smidzināšanas pistole ir atvērta.

→ lerīce ar šlūtenes uztīšanas trumuli: Augstspiediena šlūteni pilnībā notiniet no šlūtenes uztīšanas trumula.
→ Aparāta slēdzi pārslēdziet uz „I“.
→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli.

Strūklas veida izvēle

→ Izslēdziet rokas smidzinātājpistoli.
→ Pagrieziet sprauslas korpusu, līdz vajadzīgais simbols sakrīt ar markējumu:

	Augustspiediena apaļā strūkla (0°) īpaši noturīgu netīrumu tīrīšanai
	Zemspiediena plakanā strūkla (CHEM) tīrīšanai ar tīrīšanas līdzekli vai ar mazu spiedienu
	Augustspiediena plakanā strūkla (25°) plašu netīro virsmu tīrīšanai

Aparāta darbība tīrīšanas līdzekļu izmantošanas režīmā

ΔBRĪDINĀJUMS

Nepiemēroti tīrīšanas līdzekļi var sabojāt aparātu un tīrāmo objektu. Izmantojiet tikai tos tīrīšanas līdzekļus, kurus ir autorizējis Kärcher. Ievērojiet tīrīšanas līdzekļiem pievienotos dozēšanas ieteikumu un norādīju-mus. Lai sargātu apkārtējo vidi, lietojiet tīrīšanas līdzekļus taupīgi.

levērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus.

Kärcher tīrīšanas līdzekļi garantē darbu bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informatīvās lapas.

→ Izvikt tīrīšanas līdzekļa sūkšanas šlūteni.
→ Tīrīšanas līdzekļa filtram noregulējiet tīrīšanas līdzekļa šķīduma sūkšanas daudzumu.
→ Tīrīšanas līdzekļa sūkšanas šļūteni iekariet tvertnē ar tīrīšanas līdzekļa šķīdumu.
→ Iestatiet sprauslu uz "CHEM".

leteicamā tīrīšanas metode

→ Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un ħaujiet tam iedarboties (neļaujiet izžūt).
→ Izškīdušos netīrumus noskalojiet ar augstspiediena strūklu.
→ Pēc darba tīrīšanas līdzekļa filtra iesūca-mo daudzumu iestatiet uz maksimumu.
→ Iedarbiniet aparātu un Įaujiet tam minūti skaloties.

Darba pārtraukšana

→ Izslēdziet rokas smidzinātājpistoli. Aparāts izslēdzas.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Norādījums:

Izslēdzot aparātu, ūdens spiediens pazeminās par apm. 70%. Tādējādi samazinās rokas smidzināšanas pistoles nospiešanai nepieciešamais spēks un pagarinās aparāta kalpošanas laiks.

Pēc pārtraukuma:

→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli. Aparāts atkal ieslēdzas.

Aparāta izslēgšana

→ Aizslēgt ūdens padevi.
→ Atveriet rokas smidzinātājpistoli.
→ leslēdziet sūkni ar ierīces slēdzi un ľau-jiet darboties 5-10 sekundes.
→ Izslēdziet rokas smidzinātājpistoli.
→ Pārslēgt aparāta slēdzi „0/OFF“.
→ Kontaktdakšu no kontaktligzdas atvienot tikai ar sausām rokām.
→ Nonemt ūdens pieslēgumu.
→ Nospiest rokas smidzinātājpistoli, līdz aparāts atbrīvojas no spiediena.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Aparāta uzglabāšana

→ levietojiet smidzināšanas cauruli ar rokas smidzināšanas pistoli Köcher smidzināšanas caurulē un nofiksējiet smidzināšanas caurules turētājā.
→ Aptiniet pieslēguma kabeli ap kabeļu tu-rētāju.
→ Uztiniet augstspiediena šlūteni, pārka- riet pāri šlūtenes glabāšanas vietai un nofiksējiet ar gumijas saiti. vai
Uztiniet augstspiediena šlūteni uz šlūte- nes uztīšanas trumuļa. Atlociet kloka rokturi.
→ Nostipriniet kontaktdakšu ar uzmontēto aptveri.
→ Nospiediet stumšanas roktura fiksatoru un iebīdiet stumšanas rokturi.

Aizsardzība pret aizsalšanu

IEVĚRĪBAI

Sals sabojā ierīci, ja ūdens nav pilnībā izlaists.

Uzglabājiet ierīci vietā, kur tā nav pakļauta sala iedarbībai.

Ja nav iespējama uzglabāšana no sala aizsargātā vietā:

→ Izlaist üdeni.
→ Izsūknēt caur aparātu tirdzniecībā pie- ejamo antifrīzu.

Norādījums:

Izmantojiet automašinām paredzēto standarta antifrīzu uz glikola bāzes.

levērojiet antifrīza ražotāja lietošanas norā-dījumus.

→ lerīci darbināt maks. 1 min., līdz sūknis un vadi ir tukši.

Transportēšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ānemiet vērā aparāta svaru.

IEVÉRÍBAI

Transportēšanas laikā sargājiet palaišanas sviru no bojājumiem.

→ Lai aparātu pārvietotu lielākos attālumos, velciet to aiz stumpanas roktura sev līdzi.
→ Lai aparātu pārnestu, turiet to aiz rokturiem.
→ Kāpjot pa kāpnēm, velciet aparātu pakāpienu pa pakāpienam uz augšu. Va-došās slieces pasargā korpusu no bojā-jumiem.
→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Virsmu tīrītāja transporta stiprinājums

→ Uzspraudiet virsmu tīrītāja pieslēgumcauruli uz augstspiediena tīrītāja tapas.
→ Par apm. 1 apgriezienu uzskrūvējiet uz-vamuzgriezni.

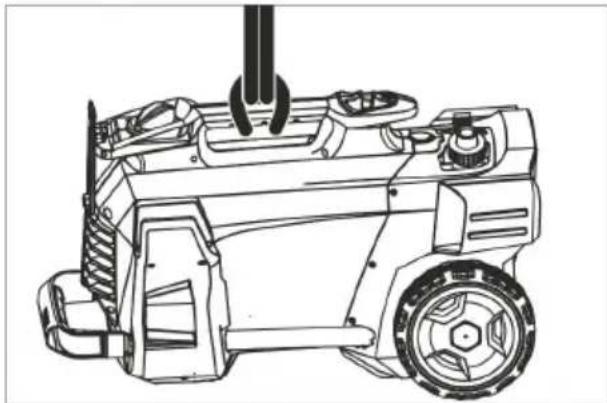

Transportēšana ar celtni

→ Pie aparāta nešanai paredzētā roktura piestipriniet celšanas iekārtu.

Drošības norādījumi pārkraušanai ar pacēlāja palīdzību

⚠ BİSTAMI

Savainojumu risks krītoša aparāta gadījumā.

• levērojiet vietējos negadījumu novēršanas noteikumus un drošības norādīju-mus.
  – Ikreiz pirms transportēšanas ar celtni pārbaudiet, vai nešanai paredzētajam rokturim nav bojājumu.
  – Ikreiz pirms transportēšanas ar celtni pārbaudiet, vai cēlējmehānismiem nav bojājumu.
• Paceliet aparātu, turot to tikai aiz nešanai paredzētā roktura.
  – Neizmantojiet piekabināšanas kēdes.
• Nodrošiniet celšanas iekārtu pret nejaušu atkabināšanos no kravas.
• Pirms transportēšanas ar celtni noņemiet smidzināšanas cauruli ar rokas smidzināšanas pistoli, sprauslas, virsmas tīrītāju un citus un nenostiprinātos priekšmetus.
• Celšanas laikā nepārvietojiet uz aparāta priekšmetus.
• Aparātu ar celtni drīkst transportēt tikai personas, kuras ir izgājušas instruktāžu par celtņa vadīšanu.
  – Nestāviet zem kravas.
• Sekojiet, lai celtna bīstamajā zonā neuzturētos personas.
• Neatstājiet aparātu iekārtu celtnī bez uzraudzības.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Kopšana un tehniskā apkope

⚠️BĪSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā.

Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.

Tehniskā inspekcija/tehniskās apkopes līgums

Jūs varat vienoties ar savu tirgotāju par regulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu.

Pirms katras ekspluatācijas

→ Pārbaudiet, vai pieslēguma kabelis nav bojāts (risks gūt strāvas triecienu), bojāts pieslēguma kabelis nekavējoties jā-nomaina, izmantojot pilnvarotā klientu apkalpošanas dienesta/elektriķa pakal-pojumus.
→ Pārbaudīt augstspiediena šlūteni uz bojājumiem (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augstspiediena šlūteni.
→ Pārbaudīt aparāta (sūkņa) hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu.

Ik nedēlu

→ Iztīrīt ūdens pieslēguma sietu.
→ Tīrīt tīrīšanas līdzekļa sūkšanas šļūtenes filtru.

Ik pēc 500 darba stundām, vismaz reizi gadā

→ Aparāta apkopi uzticiet klientu servisam.

Iztīrīt ūdens pieslēguma sietu

→ Noskrūvējiet uzmavuzgriezni.
→ Izvelciet šlūtenes iemavu ar sietu.
→ No ārpuses notīriet sietiņu un to noskalojiet.

Norādījums:

Šlūtenes iemavas sešstūri iestatiet atbilstoši pieslēgšanai aparātā.

→ levietojiet šlūtenes iemavu ar sietu un pievelciet uzmavuzgriezni.

Palīdzība darbības traucējumu gadījumā

⚠️BĪSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā.

• Pirms jebkuriem aparā ta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.
• Elektrisko sastāvdaļu pārbaudi vai remontu drīkst veikt tikai pilnvarots klientu apkalpošanas dienests.
• Traucējumu gadījumā, kuri nav minēti šajā nodalā, šaubu un skaidra norādījuma gadījumā sazinieties ar pilnvaroto klientu apkalpošanas dienestu.

Aparāts nestrādā

→ Pārbaudiet, vai pieslēguma kabelis nav bojāts.
→ Pārbaudiet tīkla spriegumu.
→ Ja aparāts ir pārkarsis: Aparāta slēdzi pārslēgt uz „0“. Laujiet aparātam atdzist vismaz 15 minūtes. Aparāta slēdzi pārslēdziet uz „1“.
→ Elektriska bojājuma gadījumā sazinieties ar klientu apkalpošanas dienestu.

Aparāts nerada spiedienu

→ lestatiet sprauslu uz "Augstspiediens".
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Iztīriet ūdens pieslēguma sietu.
→ Pārbaudīt ūdens padevi (skatīt "Tehnie-skie dati").
→ lztīriet sprauslu.
→ Nomainiet sprauslu.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Nehermētisks sūknis

3 ūdens pilieni minūtē ir pieļaujami un tie var izplūst pa aparāta apakšu.

→ Ja ierīce ir stipri neblīva, informēt klientu servisu.

Sūknis klab

→ Pārbaudiet ūdens un tīrīšanas līdzekļa sūkšanas vadu blīvumu.
→ Tīrīšanas līdzekļa filtra iesūcamo dau-dzumu iestatiet uz minimumu.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Netiek iesükts tīrīšanas līdzeklis

→ lestatiet sprauslu uz "CHEM".
→ Palieliniet tīrīšanas līdzekļa filtra iesū-camo daudzumu.
→ Pārbaudiet/iztīriet tīrīšanas līdzekļa sūkšanas šlūteni ar filtru.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un ori- ğinâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pir-kumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Tips: 1.520-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335-1
EN 60335-2-79
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 62233: 2008
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2008
HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13 CX
EN 61000-3-11: 2000
HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/
17 CX, HD 6/13 C, HD 6/13 CX

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates limenis dB(A)

Apakšā parakstījušās personas rīkojas uzņēmuma vadības uzdevumā un pēc tās pilnvarojuma.

Par dokumentāciju sastādīšanu atbildīgā persona:

S. Reiser

Tips HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Elektrības pieslēgums
Spriegums V 230 230...240 230
Strāvas veids Hz 1~50
Pieslēguma jauda kW 2,5 2,5 2,2
Tīkla drošinātājs (kūstošais, Char. C) A 16	13 10
Aizsardzība -- IPX5
Pagarinātāja kabelis 30 m	mm2	2,5
Ūdensapgāde
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/min	12
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa	1
Tehniskie dati attiecībā uz jaudu
Ūdens darba spiediens (ar standarta sprauslu)	MPa	12 12	11,5
Standarta sprauslas lielums	--	035	035	038
Maks. darba pārspiediens	MPa	17,5	17,5	17,1
Ūdens patērinš	l/min	8,3
Tīrīšanas līdzekļa sūknēšana	l/h	0...25
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	21,3
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Plaukstas-rokas vibrācijas lielums	m/s2	3,6
Nenoteiktība K	m/s2	0,9
Skaņas spiediena līmenis LpA (CX)	dB(A)	72 (75)
Nenoteiktība KpA	dB(A)	3
Skaņas jaudas līmenis LWA + nenoteiktība KWA (CX)	dB(A)	88 (92)
Izmēri un svars
Garums	mm 380
Platums (CX)	mm	360 (370)
Augstums	mm 930
Tipiskā darba masa (CX)	kg	23,7 (26)

Tips HD 5/12 C HD 5/12 C HD 5/12 C HD 5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Elektrības pieslēgums
Spriegums V 240 220 230
Strāvas veids Hz 1~50 1~60 1~50
Pieslēguma jauda kW 2,2	2,4		2,6
Tīkla drošinātājs (kūstošais, Char. C)	A	10	15	13	16
Aizsardzība	--	IPX5
Pagarinātāja kabelis 30 m	mm2	2,5
Ūdensapgāde
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/min	12
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa	1
Tehniskie dati attiecībā uz jaudu
Ūdens darba spiediens (ar stan-darta sprauslu)	MPa	11,5	12		13
Standarta sprauslas lielums	-- 038	036 034
Maks. darba pārspiediens	MPa	17,1	18		17,5
Ūdens patēriņš	l/min	8,3
Tīrīšanas līdzekļa sūknēšana	l/h	0...25
Rokas smidzinātājpistoles atsitie-na spēks (maks.)	N	21,3			22,2
Saskaņā ar EN 60335-2-79 aprēkinātās vērtības
Plaukstas-rokas vibrācijas lielums	m/s2	3,6	4,2		3,6
Nenoteiktība K	m/s2	0,9
Skaņas spiediena līmenis LpA (CX)	dB(A)	72 (75)	74		72 (75)
Nenoteiktība KpA	dB(A)	3
Skaņas jaudas līmenis LWA + neno-teiktība KWA (CX)	dB(A)	88 (92)	90		88 (92)
Izmēri un svars
Garums	mm	380
Platums (CX)	mm	360 (370)
Augstums	mm	930
Tipiskā darba masa (CX)	kg	23,7 (26)	25,2		23,7 (26)
Tips HD 5/15 C HD 5/17 C HD 5/17 C		HD 6/13 C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Elektrības pieslēgums
Spriegums V 230 220 230
Strāvas veids Hz 1~50 1~60 1~50
Pieslēguma jauda kW 2,8 3,0 3	0 2,9
Tīkla drošinātājs (kūstošais, Char. C)	A	1		6	1
Aizsardzība --		IPX5
Pagarinātāja kabelis 30 m	mm2	2,5
Ūdensapgāde
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/min	12			13
Sūkšanas augstums no atklā-tās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa	1
Tehniskie dati attiecībā uz jaudu
Ūdens darba spiediens ar stan-darta sprauslu (CX)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Standarta sprauslas lielums	--	032	027	030	038
Maks. darba pārspiediens	MPa 20		19
Ūdens patērinš	l/min	8,3 8,1	8,0 9,8
Tīrīšanas līdzekļa sūknēšana	l/h	0...25
Rokas smidzinātājpistoles atsi-tiena spēks (maks.)	N	23,8	25,4		26,6
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Plaukstas-rokas vibrācijas lie-lums	m/s2	2,4			4,1
Nenoteiktība K	m/s2	0,7			0,9
Skaņas spiediena līmenis LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Nenoteiktība KpA	dB(A)	3
Skaņas jaudas līmenis LWA + nenoteiktība KWA (CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Izmēri un svars
Garums	mm	380
Platums (CX)	mm	360 (370)
Augstums	mm	930
Tipiskā darba masa (CX)	kg	25,2 (27,5)
Tips HD 6/13 C HD 6/13 C HD 6/13 C		HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Elektrības pieslēgums
Spriegums V 220 230...240 220
Strāvas veids Hz 1~50 1~60
Pieslēguma jauda kW 2,9 2,9	2,8
Tīkla drošinātājs (kūstošais, Char. C)	A	16	13	15	13
Aizsardzība	--	IPX5
Pagarinātāja kabelis 30 m	mm2	2,5
Ūdensapgāde
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/min	13
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa	1
Tehniskie dati attiecībā uz jaudu
Ūdens darba spiediens (ar stan-darta sprauslu)	MPa 1	3	12,5
Standarta sprauslas lielums	--	038		042	043
Maks. darba pārspiediens	MPa	19		18
Ūdens patēriņš	l/min	9,8		10,0
Tīrīšanas līdzekļa sūknēšana	l/h	0...25
Rokas smidzinātājpistoles atsi-tiena spēks (maks.)	N	26,6
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Plaukstas-rokas vibrācijas lielums
Plaukstas-rokas vibrācijas lielums	m/s2	4,1		3,7
Nenoteiktība K	m/s2	0,9
Skaņas spiediena līmenis LpA (CX)	dB(A)	72 (75)		73
Nenoteiktība KpA	dB(A)	3
Skaņas jaudas līmenis LWA + ne-noteiktība KWA (CX)	dB(A)	88 (92)		89
Izmēri un svars
Garums	mm	380
Platums (CX) mm		360 (370)
Augstums	mm	930
Tipiskā darba masa (CX)	kg	25,2 (27,5)		25,2
