HD 517 CX Plus - Nettoyeur haute pression Kärcher - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pression max : 150 bars, Débit : 500 l/h, Puissance : 2400 W
Type de moteur	Moteur électrique à induction
Poids	30 kg
Dimensions	Longueur : 400 mm, Largeur : 370 mm, Hauteur : 930 mm
Accessoires inclus	Canon à mousse, Lance à haute pression, Buse réglable
Utilisation	Nettoyage de surfaces extérieures, véhicules, terrasses, murs
Maintenance	Vérifier régulièrement le filtre d'entrée d'eau, Nettoyer les buses
Sécurité	Arrêt automatique, Protection contre la surchauffe, Protection contre les surpressions
Informations générales	Garantie : 2 ans, Service après-vente disponible

FOIRE AUX QUESTIONS - HD 517 CX Plus Kärcher

Comment démarrer le nettoyeur haute pression Kärcher HD 517 CX Plus ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation, que le réservoir d'eau est rempli et que le tuyau haute pression est bien connecté. Tournez la clé de démarrage sur 'ON' et appuyez sur la gâchette de la lance pour démarrer l'appareil.

Que faire si le nettoyeur haute pression ne démarre pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Vérifiez également le fusible et si le réservoir d'eau est plein. Si le problème persiste, contactez le service client.

Comment régler la pression de l'eau sur le Kärcher HD 517 CX Plus ?

Utilisez le régulateur de pression situé sur la lance pour ajuster la pression. Tournez le régulateur dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer.

Pourquoi l'eau ne sort-elle pas de la lance ?

Cela peut être dû à un tuyau bouché ou à une lance mal connectée. Vérifiez que tous les raccords sont bien serrés et que le filtre d'entrée d'eau n'est pas obstrué.

Comment nettoyer les filtres du Kärcher HD 517 CX Plus ?

Débranchez l'appareil et retirez le filtre d'entrée d'eau. Rincez-le à l'eau claire pour enlever toute saleté et débris. Laissez sécher avant de le remettre en place.

Quelle est la température maximale de l'eau que peut supporter le Kärcher HD 517 CX Plus ?

Le Kärcher HD 517 CX Plus peut fonctionner avec de l'eau jusqu'à 60 °C.

Comment stocker le Kärcher HD 517 CX Plus après utilisation ?

Assurez-vous que l'appareil est complètement vidé de son eau et débranché. Rangez-le dans un endroit sec et à l'abri du gel. Enroulez le câble et rangez les accessoires dans les compartiments prévus.

Le Kärcher HD 517 CX Plus est-il adapté à un usage professionnel ?

Oui, le Kärcher HD 517 CX Plus est conçu pour un usage intensif et professionnel, idéal pour le nettoyage de surfaces extérieures, véhicules, et équipements.

Comment entretenir le Kärcher HD 517 CX Plus ?

Nettoyez régulièrement le filtre, vérifiez les tuyaux pour des signes d'usure et gardez les raccords en bon état. Stockez l'appareil dans un endroit sec et à l'abri du gel.

Où puis-je trouver des pièces de rechange pour le Kärcher HD 517 CX Plus ?

Les pièces de rechange peuvent être commandées directement sur le site Web de Kärcher ou chez des revendeurs agréés.

MODE D'EMPLOI HD 517 CX Plus Kärcher

Lire ce manuel d'utilisation original avant la première utilisation

de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.

Table des matières

Éléments de l'appareil. . . . . .	FR 1
Consignes de sécurité . . . . .	FR 1
Utilisation conforme . . . . . .	FR 2
Dispositifs de sécurité . . . . .	FR 2
Protection de l'environnement	FR 3
Avant la mise en service . . . .	FR 3
Mise en service . . . . . . .	FR 3
Utilisation . . . . . . . . . .	FR 4
Transport. . . . . . . . . . .	FR 6
Entreposage . . . . . . . . .	FR 7
Entretien et maintenance . . .	FR 7
Assistance en cas de panne . .	FR 7
Accessoires et pièces de re-change . . . . . . . . . .	FR 8
Garantie . . . . . . . . . .	FR 8
Déclaration UE de conformité .	FR 9
Caractéristiques techniques . .	FR 10

Éléments de l'appareil

Veuillez ouvrir la page d'image devant

1 Buse

2 Marquage de la buse

3 Tube d'acier EASY!Lock

4 Pistolet de pulvérisation à main EA-SY!Lock

5 Cran de sécurité

6 Levier de départ

7 Manette de sécurité

8 Flexible haute pression EASY!Lock

9 Bande caoutchouc (non sur les appa-reils avec enrouleur de flexible)

10 Support de la lance avec blocage, pour le transport

11 Interrupteur principal

12 Poignée de transport

13 Étui de la lance

14 Raccordement haute pression EA-SY!Lock

15 Poignée de retenue

16 Arrivée d'eau

17 Flexible d'aspiration de détergent avec filtre et dosage du détergent

18 Tamis
19 Manchon de flexible
20 Écrou chapeau
21 Enjoliveur de roue
22 Patin de glissement/patin de nivellement
23 Récepteur de buse pour rotabuse (rota-buse uniquement pour la variante HD...Plus dans l'étendue de livraison)
24 Récepteur de buse pour buse triple
25 Support de transport pour le nettoyeur de surface
26 Verrouillage du guidon
27 Guidon, en bas (poussé)
28 Guidon, en haut (tiré)
29 Dépose du flexible
30 Attache-câble
31 Support de la lance sans blocage
32 Dévidoir
33 Manivelle

Repérage de couleur

• Les éléments de commande pour le processus de nettoyage sont jaunes.
• Les éléments de commande pour la maintenance et l'entretien sont en gris clair.

Consignes de sécurité

• Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N° 5.951-949.0 !
• Respecter les dispositions légales nationales respectives pour les jets de liquide.
• Respecter les dispositions légales nationales respectives pour la prévention des accidents. Les jets de liquides doivent être contrôlés régulièrement et le résultat du contrôle consigné par écrit.
  – Il est interdit d'effectuer des modification sur l'appareil/les accessoires.

Niveaux de danger

⚠️DANGER

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

⚠AVERTISSEMENT

Signale la présence d'une situation éventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

⚠ PRÉCAUTION

Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.

ATTENTION

Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.

Des symboles sur l'appareil

Une utilisation incorrecte des jets haute pression peut présen-

ter des dangers. Le jet ne doit pas être dirigé sur des personnes, des animaux, des installations électriques actives ni sur l'appareil lui-même.

Selon les directives en vigueur, l'appareil ne doit jamais être exploité sans séparateur de système sur le réseau d'eau potable. Utiliser un sé- parateur de système approprié de la société KÄRCHER ou en alternative un séparateur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un séparateur système est classifiée comme non potable.

Utilisation conforme

Utiliser exclusivement ce nettoyeur haute pression

• pour nettoyer au jet basse pression et avec du détergent (par exemple pour le nettoyage de machines, véhicules, bâtiments, outils),
• pour nettoyer au jet haute pression sans détergent (par ex. nettoyage de façades, de terrasses, d'appareils de jardinage).

Pour des salissures tenaces, nous recommandons une rotabuse (uniquement pour la variante HD...Plus dans l'étendue de livraison)

Exigences à la qualité d'eau :

ATTENTION

Utiliser uniquement de l'eau propre comme fluide haute pression. Des saletés entraînent une usure prématurée ou des dépôts dans l'appareil.

Si de l'eau de recyclage est utilisée, les valeurs limites suivantes ne doivent pas être dépassées.

Valeur de pH 6,5...9,5
conductivité électrique * Co	ductivité de l'eau du robinet +1200 μS/cm
substances qui se déposent **	< 0,5 mg/l
substances qui peuvent être filtrées ***	< 50 mg/l
Hydrocarbures < 20 mg/l
Chlorure < 300 mg/l
Sulfate < 240 mg/l
calcium < 200 mg/l
Dureté globale < 28 °dH	< 50 °TH< 500 ppm (mg CaCO_3 /l)
Fer < 0,5 mg/l
Manganèse < 0,05 mg/l
Cuivre < 2 mg/l
Chlore actif < 0,3 mg/l
exempt de mauvaises odeurs
* Total maximal 2000 μS/cm** Volume d'essai 1 l, temps de dépose 30 min*** pas de substance abrasive

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protéger l'utilisateur. Par conséquent, ils ne doivent en aucun cas être désactivés ou transformés.

Pressostat

Si vous relâchez la gâchette du pistolet manuel, la pompe est coupée par un pressostat, le jet haute pression est arrêté. Si vous tirez sur la gâchette, la pompe est remise en service.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Les appareils électriques et électroniques renferment souvent des composants qui peuvent représenter un danger potentiel pour l'intégrité physique et l'environnement s'ils sont mal utilisés ou éliminés. Ces composants sont pourtant nécessaires au bon fonctionnement de l'appareil. Les appareils qui présentent ce symbole ne doivent pas être jetés avec les déchets ménagers.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Avant la mise en service

Montage des accessoires

→ Fixer l'enjoliveur de roue.

Remarque : Le système EASY!Lock relie les composants au moyen d'un filetage rapide et fiable avec une seule rotation.

→ Monter la buse sur la lance (marquage sur la bague de butée en haut) et serrer à la main (EASY!Lock).

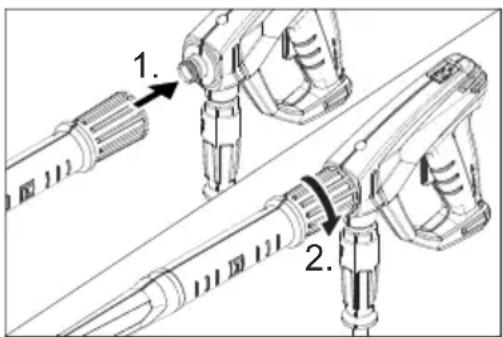

→ Relier le tube d'acier au pistolet à main et serrer à la main (EASY!Lock).
→ Desserrer le verrouillage du guidon.
→ Dévisser le guidon en position finale.

Pour les appareils sans dévidoir :

→ Relier le flexible haute pression au pistolet à main et au flexible haute pression de l'appareil et serrer à la main (EASY!Lock).

Pour les appareils avec dévidoir :

→ Enficher en enclencher la manivelle dans l'arbre de dévidoir.
→ Avant d'enrouler le flexible haute pression, veiller à le placer de manière tendue.
→ Enrouler uniformément le flexible haute pression sur le dévidoir en tournant la manivelle. Choisir le sens de rotation de telle sorte que le flexible haute pression ne soit pas plié.
→ Relier le flexible haute pression au pistolet à main et serrer à la main (EA-SY!Lock).

Mise en service

⚠AVERTISSEMENT

Risque de blessure ! L'appareil, les accessoires, les conduites et les raccords doivent être dans un parfait état. Ne pas utiliser l'appareil si son état n'est pas irréprochable.

Branchement électrique

△DANGER

Risque d'électrocution.

• L'appareil doit impérativement être raccordé au réseau électrique avec une fiche. Une connexion au secteur ne pouvant pas être coupée est interdite. La fiche électrique sert à la séparation du secteur.
• Les fiches mâles et les raccords des câbles de rallonge utilisés doivent être étanches à l'eau.
• Utiliser un câble de prolongation avec une section suffisante (voir "Caractéristiques techniques") et le dérouler complètement de l'enrouleur.

Données de raccordement, voir plaque signalétique / caractéristiques techniques

→ Dérouler le câble secteur et le poser sur le sol.
→ Brancher la fiche secteur dans une prise de courant.

Arrivée d'eau

Raccordement à la conduite d'eau

⚠AVERTISSEMENT

Respecter les prescriptions de votre société distributrice en eau.

Selon les directives en vigueur, l'appareil ne doit jamais être exploité sans séparateur de système sur le réseau d'eau potable. Utiliser un séparateur de système approprié de la société KÄRCHER ou en alternative un séparateur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un séparateur système est classifiée comme non potable.

⚠ PRÉCAUTION

Toujours connecter le séparateur de système à l'alimentation en eau, et jamais directement à l'appareil.

Pour les valeurs de raccordement, se reporter à la section Caractéristiques techniques.

→ Raccorder la conduite d'alimentation (longueur minimale 7,5 m, diamètre minimum 1/2") au raccord pour l'arrivée d'eau de l'appareil et à l'alimentation en eau (ex. un robinet).

Remarque :

La conduite d'alimentation n'est pas comprise dans la livraison.

→ Ouvrir l'alimentation d'eau.

Aspiration d'eau depuis des réservoirs ouverts

→ Visser le flexible d'aspiration avec le filtre (n° de commande 4.440-238.0) sur la prise d'eau.
→ Purger l'appareil : Dévisser la buse de la lance en acier. Laisser l'appareil en route jusqu'à l'eau sorte sans faire de bulles.

Faire tourner l'appareil éventuellement pendant 10 secondes - puis mettre hors service l'interrupteur principal. Répéter le processus à plusieurs reprises.

→ Arrêter l'appareil et dévisser de nouveau l'injecteur.

Utilisation

⚠️DANGER

Risque d'explosion !

Ne pas pulvériser de liquides inflammables.

Si l'appareil est utilisé dans des zones de danger (par exemple des stations essence), il faut tenir compte des consignes de sécurité correspondantes.

Risque de blessure ! Pendant le travail, re- tenir la poignée pistolet et la lance des deux mains.

Risque de blessure ! Lors du fonctionnement, ne pas coincer le levier de départ et le levier de sécurité.

Risque de blessure ! En cas de levier de sécurité défectueux, se rendre au service après-vente.

Risque de blessure dû au jet d'eau sous haute pression. Pousser, avant tout travail sur l'appareil, le cran de sécurité du pistolet manuel vers l'avant.

⚠ PRÉCAUTION

Nettoyer les moteurs uniquement à des endroits équipés des séparateurs d'huile nécessaires (protection de l'environnement).

Ouvrir/fermer le pistolet de pulvérisation à main

→ Ouvrir le pistolet de pulvérisation à main : Actionner le levier de sécurité et le levier de départ.
→ Fermer le pistolet de pulvérisation à main. Relâcher le levier de sécurité et le levier de départ.

Fonctionnement à haute pression

L'appareil peut être exploité debout ou couché.

Remarque :

L'appareil est équipé d'un pressostat. Le moteur ne tourne que lorsque le pistolet manuel est ouvert.

→ Appareil doté d'un dévidoir : Dérouler complètement le flexible haute pression de l'enrouleur.
→ Régler l'interrupteur principal sur "l".
→ Enlever la sécurité du pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'arrière.
→ Ouvrir le pistolet manuel.

Choisir le type de jet

→ Fermer la poignée-pistolet.
→ Tourner le logement de la buse jusqu'à ce que le symbole désiré corresponde avec le marquage :

	Jet bâton à haute pression (0°) pour des salissures très tenaces
	Jet plat à basse pression (CHEM) pour le service avec détergent ou nettoyer avec une pression basse
	Jet plat à haute pression (25°) pour des salissures sur des grandes surfaces

Fonctionnement avec détergent

⚠AVERTISSEMENT

Des détergents non appropriés peuvent endommager l'appareil et l'objet à nettoyer. N'utiliser que des détergents homologués par Kärcher. Respecter les consignes et recommandations de dosage jointes aux détergents. Protéger l'environnement en utilisant les détergents avec parcimonie.

Respecter les consignes de sécurité mentionnées sur les détergents.

Des détergents de Kärcher garantissent un travail sans défauts. Veuillez-vous conseiller ou demander notre catalogue ou notre bulletins d'information sur des produits de nettoyage.

→ Retirer le tuyau d'aspiration de détergent.
→ Régler la quantité d'aspiration de la solution de détergent sur le filtre de détergent.
→ Plonger le flexible d'aspiration du détergent dans un récipient contenant du détergent.
→ Placer l'injecteur sur la position "CHEM".

Méthode de nettoyage conseillée

→ Pulvériser le détergent sur la surface sèche et laisser agir sans toutefois le laisser sécher complètement.
→ Ôter les salissures décollées à l'aide du jet haute pression.
→ Après le fonctionnement, régler le débit d'aspiration au niveau du filtre pour détergent sur la quantité maximale.
→ Démarrer l'appareil et rincer à l'eau claire pendant une minute.

Interrompre le fonctionnement

→ Fermer la poignée-pistolet.
L'appareil se coupe automatiquement.
→ Sécuriser le pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'avant.

Remarque :

Lors de la mise hors circuit de l'appareil, la pression de l'eau est diminuée d'environ 70 %. Ainsi, la force de commande de la poignée pistolet diminue et la durée de vie de l'appareil est augmentée.

Après une interruption :

→ Enlever la sécurité du pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'arrière.
→ Ouvrir le pistolet manuel. L'appareil démarre de nouveau.

Mise hors service de l'appareil

→ Couper l'alimentation en eau.
→ Ouvrir le pistolet manuel.
→ Activer la pompe à l'aide de l'interrupteur principal et laisser tourner 5 à 10 secondes.
→ Fermer la poignée-pistolet.
→ Positionner l'interrupteur sur '0/OFF'.
→ En veillant à avoir les mains bien sèches, débrancher la fiche secteur.
→ Déconnecter l'arrivée d'eau.
→ Actionner la poignée-pistolet jusqu'à ce que l'appareil soit hors pression.
→ Sécuriser le pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'avant.

Ranger l'appareil

→ Mettre la lance avec la poignée pistolet dans l'étui de la lance et l'enclencher dans le support de la lance.
→ Enrouler le câble d'alimentation autour de l'attache-câbles.
→ Embobiner le flexible haute pression, le suspendre au-dessus de l'enrouloir de flexible et le fixer avec la bande caout-chouc.
ou
Enrouler le flexible haute pression sur l'enrouleur de flexible. Rabattre la poignée de la manivelle.
→ Fixer la fiche électrique avec le clip monté.
→ Appuyer sur le verrouillage du guidon et pousser le guidon.

Protection antigel

ATTENTION

Le gel peut endommager l'appareil si l'eau n'a pas été intégralement vidée.

Conserver l'appareil dans un lieu à l'abri du gel.

Si un entreposage à l'abri du gel n'est pas possible :

→Purger l'eau.
→ Pomper produit antigel d'usage par l'appareil.

Remarque :

utiliser un produit antigel courant pour automobile à base de glycol.

Respecter les consignes d'utilisation du fabricant du produit antigel.

→ Faire tourner l'appareil au max. 1 minute jusqu'à ce que la pompe et les conduites soient entièrement vides.

Transport

⚠ PRÉCAUTION

Risque de blessure et d'endommagement! Respecter le poids de l'appareil lors du transport.

ATTENTION

Protéger le levier de départ contre tout endommagement lors de son transport.

→ Pour transporter l'appareil sur de plus longues distances, le tirer derrière soi au moyen du guidon.

→ Pour transporter l'appareil, le maintenir aux poignées.
→ Tirer l'appareil vers le haut, marche par marche, pour monter un escalier. Les patins de glissement évitent au boîtier de s'endommager.
→ Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Support de transport pour le nettoyeur de surface

→ Enficher la tubulure de raccordement du nettoyeur de surface au mandrin sur le nettoyeur haute pression.

→ Desserrer l'écrou-raccord d'un tour environ.

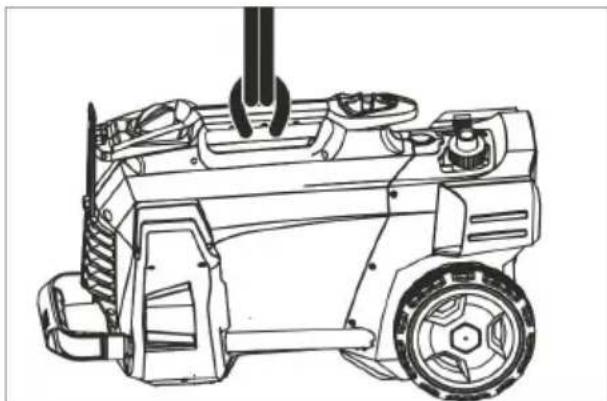

Transport par grue

→ Fixer le dispositif de levage sur la poignée de transport de l'appareil.

Consignes de sécurité relatives à l'utilisation de la grue

⚠️DANGER

Risque de blessure par la chute de l'appareil.

- Respecter les consignes locales de prévention des accidents et les consignes de sécurité.

- Avant chaque transport par grue, contrôler la présence éventuelle d'un endommagement sur la poignée de transport.

- Avant chaque transport par grue, contrôler la présence éventuelle d'un endommagement sur moyen de levage.

- Soulever l'appareil uniquement au niveau de la poignée de transport.

• Ne pas utiliser de chaîne d'élingue.
• Sécuriser le dispositif de levage contre un décrochage involontaire de la charge.
• Retirer la lance avec la poignée-pistolet, les buses, le nettoyeur de surface et les autres objets libres avant le transport par grue.
• Ne transporter aucun objet sur l'appareil pendant le processus de levage.
• Seules des personnes qui ont été instruites dans la commande de la grue sont habilitées à procéder au transport avec la grue.
• Ne pas séjourner sous la charge.
• Veiller que personne ne se trouve dans la zone dangereuse de la grue.
• Ne pas laisser l'appareil accroché à la grue sans surveillance.

Entreposage

⚠ PRÉCAUTION

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

⚠️DANGER

Risque de blessure et de choc électrique par un démarrage inopiné de l'appareil. Avant d'effectuer des travaux sur l'appareil, couper l'interrupteur principal et débrancher la fiche secteur.

Inspection de sécurité/Contrat d'entretien

Vous pouvez accorder avec votre commerçant une inspection de sécurité régulière ou passer un contrat d'entretien. Conseillez-vous.

Avant chaque mise en service

→ Contrôler que le câble d'alimentation n'est pas endommagé (risque de choc électrique), faire remplacer immédiatement tout câble d'alimentation endommagé par un service après-vente autorisé/un électricien spécialisé.

→ Vérifier le tuyau à haute pression s'il est endommagé (danger d'éclatement). Un flexible haute pression endommagé doit immédiatement être remplacé.
→ Vérifier l'étanchéité de l'appareil (pompe). 3 gouttes d'eau par minute sont admissibles et peuvent s'écoulent au côté inférieure de l'appareil. En cas de non étanchéité plus forte, adressez-vous au Centre de Service Après-vente.

Hebdomadairement

→ Nettoyer le tamis de l'arrivée d'eau.
→ Nettoyer le filtre situé sur le tuyau d'aspiration de détergent.

Toutes les 500 heures de service, au moins une fois par an.

→ Faire effectuer la maintenance de l'appareil par le service après-vente.

Nettoyer le tamis de l'arrivée d'eau

→ Dévisser l'écrou-raccord.
→ Dévisser les manchons de flexible avec le tamis.
→ Nettoyer extérieurement le tamis et le rincer.

Remarque :

Orienter l'hexagone du manchon de flexible pour un raccordement de l'appareil.

→ Mettre en place les manchons de flexible avec le tamis et fixer l'écrou-raccord.

Assistance en cas de panne

⚠️DANGER

Risque de blessure et de choc électrique par un démarrage inopiné de l'appareil.

• Avant d'effectuer des travaux sur l'appareil, couper l'interrupteur principal et débrancher la fiche secteur.
• Seul le service après-vente autorisé est habilité à contrôler et réparer les composants électriques.
• S'il se produit des défauts qui ne sont pas répertoriés dans ce chapitre, en cas de doute ou si cela est explicitement indiqué, s'adresser à un service après-vente autorisé.

L'appareil ne fonctionne pas

→ Contrôler que le câble de raccordement n'est pas endommagé.
→ Contrôler la tension du secteur.
→ Si l'appareil est en surchauffe : Mettre l'interrupteur principal sur "0". Laisser refroidir l'appareil au moins 15 minutes. Mettre l'interrupteur de l'appareil sur « 0 ».
→ En cas de défaut électrique, consulter le service après-vente.

L'appareil ne monte pas en pression

→ Placer l'injecteur sur la position "Haute pression".
→ Purger l'air de l'appareil (voir "Mise en service").
→ Nettoyer le tamis de l'arrivée d'eau.
→ Contrôler le débit de l'alimentation en eau (voir la section Caractéristiques techniques).
→ Nettoyer la buse.
→ Substituer la busette.
→ Si nécessaire, visiter le service après-vente.

La pompe fuit

3 gouttes d'eau par minute sont admissibles et peuvent s'écouler sur la partie inférieure de l'appareil.

En cas de fuite plus importante, faire vérifier l'appareil par le service après-vente.

La pompe frappe

→ Vérifier les conduites d'aspiration de l'eau et de détergent par rapport à une perte d'étanchéité.
→ Régler le débit d'aspiration au niveau du filtre pour détergent sur la quantité minimale.
→ Purger l'air de l'appareil (voir "Mise en service").
→ Si nécessaire, visiter le service après-vente.

Le détergent n'est pas aspirée

→ Placer l'injecteur sur la position "CHEM".
→ Augmenter le débit d'aspiration au niveau du filtre pour détergent.
→ Vérifier/nettoyer le flexible d'aspiration du détergent avec filtre.
→ Si nécessaire, visiter le service après-vente.

Accessoires et pièces de rechange

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil.

Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre reven- deur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Nettoyeur haute pression

Type: 1.520-xxx

Directives européennes en vigueur :

Normes harmonisées appliquées :

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

CEO

Téléphone : [phone]

Télécopieur : [phone]

Caractéristiques techniques

Type HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Raccordement au secteur
Tension V 230 230...240 230
Type de courant Hz 1~ 50
Puissance de raccordement kW 2,5 2,5 2,2
Protection (à action retardée, carat. C) A 16 13 10
Type de protection --	IPX5
Rallonge 30 m	mm2	2,5
Arrivée d'eau
Température d'alimentation (max.) °C		60
Débit d'alimentation (min.)	l/min	12
Hauteur d'aspiration à partir du réservoir ouvert (20 °C)	m	0,5
Pression d'alimentation (max.)	MPa	1
Performances
Pression de service de l'eau (avec buse standard)	MPa	12 12	11,5
Taille de la buse standard	--	035	035	038
Pression de service max.	MPa	17,5	17,5	17,1
Débit (eau)	l/min	8,3
Aspiration de détergent	l/h	0...25
Force de réaction max. de la poignée-pistolet	N	21,3
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations bras-main	m/s2	3,6
Incertitude K	m/s2	0,9
Niveau de pression acoustique LpA (CX)	dB(A)	72 (75)
Incertitude KpA	dB(A)	3
Niveau de puissance acoustique LWA + insécurité KWA (CX)	dB(A)	88 (92)
Dimensions et poids
Longueur	mm 380
Largeur (CX)	mm	360 (370)
Hauteur mm 930
Poids de fonctionnement typique (CX)	kg	23,7 (26)

Type HD 5/12 C HD 5/12 C HD 5/12 C HD 5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Raccordement au secteur
Tension V 240 220 230
Type de courant Hz 1~50 1~60 1~50
Puissance de raccordement kW 2,2		2,4	2,6
Protection (à action retardée, ca-rat. C)	A	10	15	13	16
Type de protection	--	IPX5
Rallonge 30 m	mm2	2,5
Arrivée d'eau
Température d'alimentation (max.)	°C	60
Débit d'alimentation (min.)	l/min	12
Hauteur d'aspiration à partir du ré-servoir ouvert (20 °C)	m	0,5
Pression d'alimentation (max.)	MPa	1
Performances
Pression de service de l'eau (avec buse standard)	MPa	11,5	12		13
Taille de la buse standard	-- 038	036 034
Pression de service max.	MPa	17,1	18		17,5
Débit (eau)	l/min	8,3
Aspiration de détergent	l/h	0...25
Force de réaction max. de la poi-gnée-pistolet	N	21,3			22,2
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations bras-main	m/s2	3,6	4,2		3,6
Incertitude K	m/s2	0,9
Niveau de pression acoustique LpA (CX)	dB(A)	72 (75)	74		72 (75)
Incertitude KpA	dB(A)	3
Niveau de puissance acoustique LWA + insécurité KWA (CX)	dB(A)	88 (92)	90		88 (92)
Dimensions et poids
Longueur	mm	380
Largeur (CX)	mm	360 (370)
Hauteur mm	930
Poids de fonctionnement typique (CX)	kg	23,7 (26)	25,2		23,7 (26)
Type HD 5/15 C HD 5/17 C HD 5/17 C		HD 6/13 C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Raccordement au secteur
Tension V 230 220 230
Type de courant Hz 1~50 1~60	1~50
Puissance de raccordement kW	2,8 3,0 3,0 2,9
Protection (à action retardée, carat. C)	A	1		6	1
Type de protection	--	IPX5
Rallonge 30 m	mm2	2,5
Arrivée d'eau
Température d'alimentation (max.)	°C	60
Débit d'alimentation (min.)	l/min	12			13
Hauteur d'aspiration à partir du réservoir ouvert (20 °C)	m	0,5
Pression d'alimentation (max.)	MPa	1
Performances
Pression de service de l'eau, avec buse standard (CX)	MPa	15 (15)	17 (17) 16,5 (16,5)		13 (13)
Taille de la buse standard	--	032	027	030	038
Pression de service max.	MPa	20			19
Débit (eau)	l/min	8,3 8,1 8,0 9,8
Aspiration de détergent	l/h	0...25
Force de réaction max. de la poignée-pistolet	N	23,8	25,4		26,6
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations bras-main	m/s2	2,4			4,1
Incertitude K	m/s2	0,7			0,9
Niveau de pression acoustique LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Incertitude KpA	dB(A)	3
Niveau de puissance acous-tique LWA + insécurité KWA (CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Dimensions et poids
Longueur	mm	380
Largeur (CX)	mm	360 (370)
Hauteur mm		930
Poids de fonctionnement typique (CX)	kg	25,2 (27,5)
Type HD 6/13 C HD 6/13 C HD 6/13 C		HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Raccordement au secteur
Tension V 220 230...240 220
Type de courant Hz 1~50 1~60
Puissance de raccordement kW	2,9 2,9	2,8
Protection (à action retardée, ca-rat. C)	A	16	13	15	13
Type de protection	--	IPX5
Rallonge 30 m	mm2	2,5
Arrivée d'eau
Température d'alimentation (max.)	°C	60
Débit d'alimentation (min.)	l/min	13
Hauteur d'aspiration à partir du réservoir ouvert (20 °C)	m	0,5
Pression d'alimentation (max.)	MPa	1
Performances
Pression de service de l'eau (avec buse standard)	MPa 1	3	12,5
Taille de la buse standard	--	038		042	043
Pression de service max.	MPa	19		18
Débit (eau)	l/min	9,8		10,0
Aspiration de détergent l/h		0...25
Force de réaction max. de la poi-gnée-pistolet	N	26,6
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations bras-main
Valeur de vibrations bras-main	m/s2	4,1		3,7
Incertitude K	m/s2	0,9
Niveau de pression acoustique LpA (CX)	dB(A)	72 (75)		73
Incertitude KpA	dB(A)	3
Niveau de puissance acoustique LWA + insécurité KWAA (CX)	dB(A)	88 (92)		89
Dimensions et poids
Longueur	mm	380
Largeur (CX)	mm	360 (370)
Hauteur mm	9	30
Poids de fonctionnement typique (CX)	kg	25,2 (27,5)		25,2
