BRUGSANVISNING HD 517 CX Plus Kärcher

Læs original brugsanvisning in- den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Maskinelementer..... DA 1

Sikkerhedsanvisninger ..... DA 1

Bestemmelsesmæssig anvendelse .... DA 2

Sikkerhedsanordninger ..... DA 2

4 Håndspøjtepistol EASY!Lock

5 Låsetap

6 Aftrækker

7 Sikringshändtag

8 Højtryksslange EASY!Lock

9 Gummibånd (ikke ved maskiner med slangetromle)

14 Højtrykstilslutning EASY!Lock

15 Holdegreb

16 Vandtilslutning

17 Rensemiddel-sugeslange med filter og rensemiddeldoseringsventil

18 Siv

19 Slangestudser

20 Omløbermøtrik

21 Hjulkapsel

22 Glidesko/sko

23 Dyseopbevaring til rotordysen (rotordyse kun ved variant HD...Plus kommer med leverancen)

24 Dyseopbevaring til trefolddyse

25 Transportholder for fladerenser

26 Låsemekanisme skubbebøjle

27 Skubbebøjle, nede (skubbet ind)

28 Skubbebøjle, oppe (trukket ud)

29 Slangeopbevaring

30 Kabelholder

31 Strålerørholder uden klemning

32 Slangetromme.

33 Håndsving

Farvekodning

- Betjeningselementer til rengøringsprocessen er bul.

Sikkerhedsanvisninger

- Inden første ibrugtagelse skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.951-949.0 læses!

– De pågældende nationale love til væskestrålere skal overholdes.

– De pågældende nationale love til forebyggelse imod ulykkestilfælde skal overholdes. Væskestrålere skal kontrolleres regelmæssigt og resultaterne fra kontrollen skal skiftligt dokumenteres.

– Der må ikke foretages ændringer på maskinen/tilbehøret.

Faregrader

⚠️FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Symboler på apparatet

Højttryksstråler kan være farlige, hvis de ikke anvendes korrekt.

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen.

Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemsepa- rator. Der skal anvendes en veleg- net systemseparator fra Kärcher en ternativ systemseparator ifølge EN type BA.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes – til rengøring med lavtryksstråle og rengø- ringsmiddel (f.eks. rengøring af maskiner, biler, bygningsværker og værktøj), – til rengøring med højtryksstråle uden rengøringsmiddel (f.eks. rengøring af facader, terrasser, haveredskaber).

For svære tilsmudsninger anbefaler vi ro- tordysen (kun ved variant HD...Plus kom- mer den med leverancen)

Krav til vandets kvalitet:

BEMAERK

Der må kun bruges rent vand som højtryks-medium. Tilsmudsninger fører til for tidligt slid eller aflejringer.

Hvis der anvendes recyclingvand, må følgende grænseværdier ikke overskrides.

ph-værdi 6,5...9,5
elektrisk ledningsevne* Ledningsev-ne ferskvand +1200 μS/cm
afskedelige stoffer ** < 0,5 mg/l
stoffer som kan filtres ud ***	< 50 mg/l
Kulbrinter < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Calcium < 200 mg/l

Total hårdhed < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kobber < 2 mg/l
Aktivklor < 0,3 mg/l
fri for dårlige lugter
* Maks. ialt 2000 μS/cm** Prøvevolumen 1 l, aflejringstid 30 min*** ingen slibende stoffer

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift eller ignoreres i deres funktion.

Trykkontakt

Hvis håndsprøjtepistolens aftrækker slippes, frakobles højtrykspumpen af en trykkontakt, og højtryksstrålen stopper. Hvis aftrækkeren trækkes, kobler trykkontakten pumpen til igen.

Miljøbeskyttelse

	Emballagen kan genbruges. Smid ikke emballagen ud sam- men med det almindelige hus- holdningsaffald, men aflever den til genbrug.
	Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Bat- terier, olie og lignende stoffer er ødelæggende for miljøet. Afle- ver derfor udtjente apparater på en genbrugsstation eller lignen- de.

Elektriske og elektroniske maskiner indeholder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan udgøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Montering af tilbehør

→ Monter hjulkapslerne.

Bemærk: EASY!Lock-systemet forbinder hurtigt og sikkert komponenterne med kun en omdrejning takket være hurtiggevindet.

→ Monter dysen på strålerøret (markering på positioneringsringen oppe), og spænd den fast med hånden.

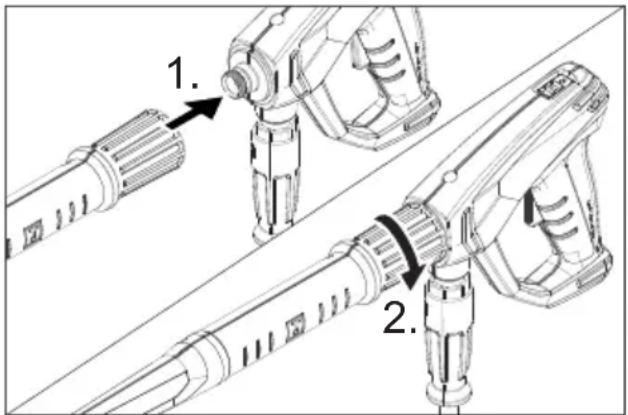

→ Forbind strålerøret med håndsprøjtepi-stolen og spænd det fast med hånden (EASY!Lock).
→ Løsn skydebøjlens låsemekanisme.
→ Træk skubbebøjlen ud til endepositionen.

Ved maskiner uden slangetromle:

→ Forbind højtryksslangen med maskinens håndsprøjtepistol og spænd den fast med hånden (EASY!Lock).

Ved maskiner med slangetromle:

→ Sæt håndsvinget ind i slangetromlens aksel og lad den gå i hak.
→ Højtryksslangen lægges udstrakt ud inden den rulles sammen.
→ Højtryksslangen vikles jævnligt op på slangetromlen ved at dreje håndsvinget. Drejeretningen vælges således, at højtryksslangen ikke knækkes.
→ Forbind højtryksslangen med håndsprøjtepistolen og spænd den fast med hånden (EASY!Lock).

Ibrugtagning

▲ADVARSEL

Risiko for tilskadekomst! Maskinen, tilbehør, tilførselsledninger og tilslutninger skal være i fejlfri tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyttes.

El-tilslutning

⚠️FARE

Fare på grund af elektrisk stød.

• Maskinen skal tvingende sættes til el-nettet med et stik. En forbindelse med strømforsyningen via en forbindelse som ikke kan adskilles, er forbudt. Stikket bruges som adskillelse fra strøm-nettet.
• Den anvendte forlængerlednings stik og tilkobling skal være vandtæt.
• Anvend et forlængerkabel med tilstrækkelig diameter (se „Tekniske data“) og kablet rulles helt fra kabeltromlen.

Se typeskilt/tekniske data for tilslutningsværdier

→ Rul netkablet af og læg det på gulvet.
→ Sæt stikket i en stikkontakt.

Vandtilslutning

Tilslutning til vandledningen

ADVARSEL

Læg mærke til vandforsyningsselskabets reglementer.

Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en systemseparator. Der skal anvendes en velegnet systemseparator fra Kärcher elternativ systemseparator ifølge EN type BA.

Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen. Tilslutningsværdier, se venligst tekniske data.

→ Tilslut tilløbsslangen (min. længde 7,5 m, min. diameter 1/2") på maskinens vandtilslutning og på vandtilløbet (f.eks. vandhanen).

Bemærk:

→ Åbn for vandtilløbet.

Opsugning af vand fra åbne beholdere

→ Maskinen skal ventileres: Skru strålerørets dyse af. Lad maskinen køre så længe, indtil van- det træder blæsefrit ud. Lad maskinen køre for 10 sekunder - sluk den så med hovedafbryderen. Gentag denne procedure flere gange.

→ Sluk for maskinen og skru dysen på igen.

Betjening

⚠️FARE

Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

Overhold de gældende sikkerhedsforskrifter ved anvendelse af højtryksrenseren i fareområder (f.eks. tankstationer).

Risiko for tilskadekomst! Under arbejdet skal håndsprøjtepistolen og strålerøret holdes fast med begge hænder.

Risiko for tilskadekomst! Aftrækkeren og sikingshåndtaget må ikke komme i klemme under driften.

Risiko for tilskadekomst! Kontakt kundeservice, hvis sikringshåndtaget er defekt.

Fare for personskader pga. højtryks-vandstrålen. Skub låsetappen på håndsprøjtepi-stolen fremad, før der arbejdes på maskinen.

△FORSIGTIG

Rengør motoren kun på steder med tilsvarende olieudskiller (miljøbeskyttelse).

Åbning/lukning af håndsprøjtepistolen

→ Åbn håndsprøjtepistolen: Betjen sikringshåndtaget og aftrækkeren.

→ Luk håndsprøjtepistolen: Slip sikringshåndtaget og aftrækkeren.

Drift med højtryk

Maskinen er udstyret med en trykkontakt. Motoren kører kun, hvis håndsprøjtepistolen er åben.

→ Maskine med slangerulle:
Højtryksslangen skal rulles helt af slangetromlen.
→ Sæt hovedafbryderen på "l".
→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.
→ Åbn håndsprøjtepistolen.

Vælge strålemåde

→ Luk håndsprøjtepistolen.

→ Drej dysens hus indtil det ønskede symbol stemmer overens med markeringen:

	Højtryks-rundstråle (0°) til særlig hårdnakkede tilsmudsninger
	Lavtryk-fladstråle (CHEM) til drift med rensemiddel eller rensning med lav tryk
	Højtryks-fladstråle (25°) til store tilsmudsede arealer

Drift med rengøringsmiddel

ADVARSEL

Uegnet rensemiddel kan føre til skader på maskinen og på objektet som skal renses.

Der må kun bruges rensemidler som er godkendt af Kärcher. Følg doseringsanvisninger og henvisninger, der er vedlagt rengøringsmidlerne. Spar på rengøringsmidlet af hensyn til miljøet.

Tag højde for sikkerhedsanvisningerne på rensemidlerne.

Kärcher-rensemidler garanterer for et uforstyrret arbejde. Søg venligst om råd og bestil vores katalog eller informationsblade til rensemidler.

→ Sugeslangen til rensemidlet tages ud.
→ Juster opsugningsmængden af rensemiddelopløsning på rensemiddelfilteret.
→ Før RM-sugeslangen ned i en beholder med rendemiddel.
→ Stil dysen på "CHEM".

Anbefalet rensemetode

→ Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre).
→ Spul den løsnede snavs af med højtryksstrålen.
→ Indstil efter driften indsugningsmængden på rensemiddelfilteret på maksimal.
→ Start maskinen og skyld et minut klar.

Afbrydelse af driften

→ Luk håndsprøjtepistolen.
Maskinen frakobles.
→ Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.

Bemærk:

Ved frakobling af maskinen sænkes vandtrykket ca. 70%. På den måde synker kraften af håndsprøjtepistolen og maskinens brugstid øges.

Efter afbrydelsen:

→ Afsikr håndsprøjtepistolen ved at skubbe låsetappen tilbage.
→ Åbn håndsprøjtepistolen.
Maskinen kobles til igen.

Sluk for maskinen

→ Luk vandtilførslen.
→ Åbn håndsprøjtepistolen.
→ Tænd pumpen på kontakten og lad den køre i 5-10 sekunder.
→ Luk håndsprøjtepistolen.
→ Sæt startknappen på "0/OFF".
→ Netstikken bør kun trækkes ud af stikdåsen med tørre hænder.
→ Fjern vandtilslutningen.
→ Betjen sprøjtepistolen indtil maskinen er fri for tryk.
→ Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad.

Opbevaring af damprenseren

→ Sæt strålerøret med håndsprøjtepistolen i strålerørtasken og lad den gå i hak i strålerørholderen.
→ Tilslutningskablet vikles omkring kabelholderen.
→ Vikl højtryksslangen op, hæng den over slangeholderen og sikr den med gum-mibåndet.

eller Højtryksslangen vikles op på slangetromlen. Slå håndsvingets greb om.

→ Fastgør stikket med den monterede klip.
→ Tryk på skubbebøjlens låsemekanisme og skub skubbebøjlen ind.

Frostbeskyttelse

BEMAERK

Frost ødelægger maskinen hvis den ikke fuldstændig tømmes for vand.

Maskinen opbevares et frostfrit sted.

Hvis det ikke er muligt at opbevare maskinen et frostfrit sted:

→ Vand afledes.
→ Pump almindeligt frostbeskyttelsesmiddel igennem maskinen.

Bemærk:

Brug et almindeligt frostbeskyttelsesmiddel til biler på glykolbasis.

Tag hensyn til frostvæskeproducentens instruktioner.

→ Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom.

Transport

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

BEMAERK

Beskyt aftrækkeren mod beskadigelser under transport.

→ Træk højtryksrenseren i bøjlen, når den skal transporteres over længere strækninger.
→ Hold maskinen fast på grebene til transport.
→ Træk maskinen trin for trin op ad trapper. Glideskoene beskytter huset mod beskadigelser.
→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Transportholder for fladerenser

→ Sæt fladerenserens tilslutningsstuds på højtryksrenserens dorn.
→ Skru omløbermøtrikken på med ca. 1 omdrejning.

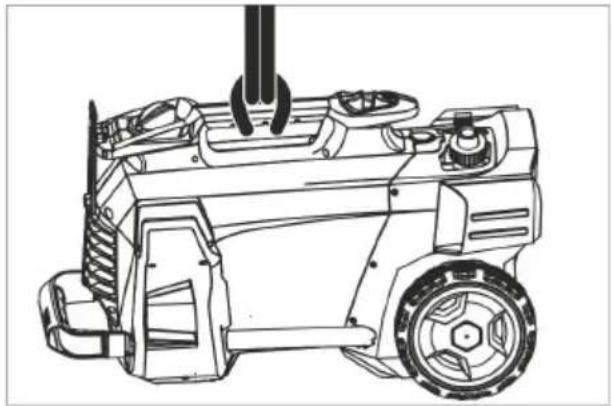

Krantransport

→ Gør løfteanordningen fast på maskinens transporthåndtag.

Sikkerhedsanvisninger til arbejdet med kranen

⚠️FARE

Fare for personskader hvis maskinen vælter.

• Tag hensyn til de lokale forskrifter og sikkerhedsanvisninger til forebyggelse af ulykker.
• Før hver krantransport skal håndtaget kontrolleres for skader.
• Før hver krantransport skal hejseværktøjet kontrolleres for skader.
• Løft kun maskinen på håndtaget.
• Brug ingen anslagskæder.
  – Løfteanordningen skal sikres imod util- sigtet udhængning af lasten.
• Før krantransporten skal håndsprøjte-pistolen, dyserne, overfladerenseren og andre løse genstande fjernes.
• Under løftningen må der ikke transporteres genstande på maskinen.
• Maskinen må kun transporteres med kranen af personer, som er trænet i kranens betjening.
• Personer må ikke stå under lasterne.
• Hold øje med at der ikke befinder sig personer i kranens fareområde.
• Maskinen må ikke hænge på kranen uden opsyn.

Opbevaring

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares indendørs.

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød.

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Sikkerhedsinspektion/ servicekontrakt

De kan aftale en regelmæssig sikkerhedsinspektion med deres forhandler eller aftale en vedligeholdelseskontrakt. Søg rådgivning.

Før hver brug

→ Kontroller tilslutningskablet for skader (fare for elektrisk stød), tilslutningskabler med skader skal omgående udskiftes af en godkendt kundeservice/el-installatør.
→ Højtryksslangen skal kontrolleres med hensyn til skader (bristefare). Udskift beskadigede højtryksslanger med det samme.
→ Kontroller maskinen (pumpen) med hensyn på tæthed. 3 vanddråber per minut er tilladt og kan udtræde på maskinens bund. Ved stærkere utæthed kontakt kundeservice.

En gang om ugen

→ Rens vandtilslutningens filter.
→ Rens filteret på rensemiddelsugeslangen.

Hver 500. driftstime, mindst en gang om året

→ Lad kundeservice gennemføre vedligeholdelsen.

Rens filteret i vandtilslutningen

→ Skru omløbermøtrikken af.
→ Træk slangestudsen med filter ud.
→ Rens og spol sivet udvendigt.

Bemærk:

Juster slangestudsens sekskant med ma- skinens tilslutning.

→ Sæt slangestudsen med filter i og spænd omløbermøtrikken.

Hjælp ved fejl

⚠️FARE

Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød.

• Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.
• El-komponenter må kun kontrolleres og repareres af en godkendt kundeservice.
• I tvivlstilfælde eller ved udtrykkelige henvisninger skal De kontakte en godkendt kundeservice ved fejl, som ikke nævnes i dette kapitel.

Maskinen kører ikke

→ Kontroller tilslutningskablet for skader.
→ Kontroller netspændingen.
→ Hvis maskinen er overophedet: Hovedafbryderen sættes på "0". Lad maskinen køle af i mindst 15 minutter. Hovedafbryderen sættes på "1".
→ Kontakt kundeservice i fald af en elektrisk defekt.

Maskinen kommer ikke op på det nødvendige tryk

→ Stil dysen til "Højtryk".
→ Afluft maskinen (se "Ibrugtagning").
→ Rens vandtilslutningens filter.
→ Kontroller tilførselsmængden (se tekniske data).
→ Rens dyserne.
→ Erstat dysen.
→ Kontakt kundeservice efter behov.

Pumpen utæt

3 dråber vand pr. minut er tilladt og kan dryppe ud fra bunden af højtryksrenseren.

→ Ved stærkere lækage skal maskinen kontrolleres af kunde-service.

Pumpen banker

→ Kontroller sugeledningen til vand og rensemiddel for utæthed.
→ Indstil indsugningsmængden på rense-middelfilteret til min. mængde.
→ Afluft maskinen (se "Ibrugtagning").
→ Kontakt kundeservice efter behov.

Rensemiddel bliver ikke indsuget

→ Stil dysen på "CHEM".
→ ∅g indsugningsmængden på rense-middelfilteret.
→ Kontroller/rens RM-sugeslange med filter
→ Kontakt kundeservice efter behov.

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.520-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Undertegnede agerer på vegne af og med fuldmagt fra ledelsen.

CEO

Dokumentationsbefuldmægtiget:

S. Reiser

Type HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Nettilslutning
Spænding V 230 230...240 230
Strømtype Hz 1~ 50
Tilslutningseffekt kW 2,5 2,5 2,2
Sikring (forsinket, char. C) A 16 13 10
Kapslingsklasse -- IPX5
Forlængerkabel 30 m	mm2	2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/min.	12
Sugehøjde ud fra åbn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa	1
Ydelsesdata
Arbejdstryk vand (med standarddyse)	MPa	12	12	11,5
Standarddysens dysestørrelse	--	035	035	038
Max. driftsovertryk	MPa	17,5	17,5	17,1
Kapacitet, vand	l/min.	8,3
Indsugning rensemiddel	l/h	0...25
Sprøjtepistolens tilbagestødskraft max.	N	21,3
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi	m/s2	3,6
Usikkerhed K	m/s2	0,9
Lydtryksniveau LpA (CX)	dB(A)	72 (75)
Usikkerhed KpA	dB(A)	3
Lydeffektniveau LWA + usikkerhed KWA (CX)	dB(A)	88 (92)
Mål og vægt
Længde	mm 380
Bredde (CX)	mm	360 (370)
Højde	mm 930
Typisk driftsvægt (CX)	kg	23,7 (26)

Type HD 5/12 C HD 5/12 C HD 5/12 C HD		HD 5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Nettilslutning
Spænding V 240 220 230
Strømtype Hz 1~50 1~60 1~50
Tilslutningseffekt kW 2,2	2,4		2,6
Sikring (forsinket, char. C)	A	10	15	13	16
Kapslingsklasse	--	IPX5
Forlængerkabel 30 m	mm2	2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min. l/min. 12
Sugehøjde ud fra åbn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa	1
Ydelsesdata
Arbejdstryk vand (med standard-dyse)	MPa	11,5	12		13
Standarddysens dysestørrelse	-- 038	036 034
Max. driftsovertryk	MPa	17,1	18		17,5
Kapacitet, vand	l/min.	8,3
Indsugning rensemiddel	l/h	0...25
Sprøjtepistolens tilbagestødskraft max.	N	21,3			22,2
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi	m/s2	3,6	4,2		3,6
Usikkerhed K	m/s2	0,9
Lydtryksniveau LpA (CX)	dB(A)	72 (75)	74		72 (75)
Usikkerhed KpA	dB(A)	3
Lydeffektniveau LWA + usikkerhed KWA (CX)	dB(A)	88 (92)	90		88 (92)
Mål og vægt
Længde	mm	380
Bredde (CX)	mm	360 (370)
Højde	mm	930
Typisk driftsvægt (CX)	kg	23,7 (26)	25,2		23,7 (26)
Type HD 5/15 C HD 5/17 C HD 5/17 C		HD 6/13 C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Nettilslutning
Spænding V 230 220 230
Strømtype Hz 1~50 1~60 1~50
Tilslutningseffekt kW 2,8 3,0 3,0	2,9
Sikring (forsinket, char. C) A 16	15	16
Kapslingsklasse	--	IPX5
Forlængerkabel 30 m	mm2	2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/min.	12			13
Sugehøjde ud fra åbn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa	1
Ydelsesdata
Arbejdstryk vand, med standarddyse (CX)	MPa	15 (15) 17	(17) 16,5	(16,5) 13	(13)
Standarddysens dysestørrelse	--	032	027	030	038
Max. driftsovertryk	MPa	20			19
Kapacitet, vand	l/min.	8,3 8,1	8,0 9,8
Indsugning rensemiddel	l/h	0...25
Sprøjtepistolens tilbagestøds-kraft max.	N	23,8 25,4		26,6
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi	m/s2	2,4			4,1
Usikkerhed K	m/s2	0,7			0,9
Lydtryksniveau LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Usikkerhed KpA	dB(A)	3
Lydeffektniveau LWA + usikkerhed KWA (CX)	dB(A)	88 (90) 88	(92) 91	(91) 88 (92)
Mål og vægt
Længde	mm	380
Bredde (CX)	mm	360 (370)
Højde	mm	930
Typisk driftsvægt (CX)	kg	25,2 (27,5)
Type HD 6/13 C HD 6/13 C HD 6/13 C		HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Nettilslutning
Spænding V 220 230...240 220
Strømtype Hz 1~50 1~60
Tilslutningseffekt kW 2,9 2,9	2,8
Sikring (forsinket, char. C)	A	16	13	15	13
Kapslingsklasse	--	IPX5
Forlængerkabel 30 m	mm2	2,5
Vandtilslutning
Forsyningstemperatur, maks.	°C	60
Forsyningsmængde, min.	l/min.	13
Sugehøjde ud fra åbn beholder (20 °C)	m	0,5
Tilførselstryk, maks.	MPa	1
Ydelsesdata
Arbejdstryk vand (med standard-dyse)	MPa 1	13	12,5
Standarddysens dysestørrelse	--	038		042	043
Max. driftsovertryk MPa	19	18
Kapacitet, vand	l/min.	9,8		10,0
Indsugning rensemiddel	l/h	0...25
Sprøjtepistolens tilbagestøds-kraft max.	N	26,6
Oplyste værdier ifølge EN 60335-2-79
Hånd-arm vibrationsværdi
Hånd-arm vibrationsværdi	m/s2	4,1		3,7
Usikkerhed K m/s	2	0,9
Lydtryksniveau LpA (CX)	dB(A)	72 (75)		73
Usikkerhed KpA	dB(A)	3
Lydeffektniveau LWA + usikker-hed KWA (CX)	dB(A)	88 (92)		89
Mål og vægt
Længde	mm	380
Bredde (CX)	mm	360 (370)
Højde	mm	930
Typisk driftsvægt (CX)	kg	25,2 (27,5)		25,2

9 Gummibånd (ikke for maskiner med slangetrommel)

13 Hylster strålerør

Sikkerhetsanvisninger

Henvisning: EASY!Lock-Systemet forbinder komponenter raskt og sikkert med en hurtigvinsj på kun en omdreining.

Systemskiller skal alltid kobles til vannforsyningen, ikke direkte på maskinen.

Ikke sprut ut brennbare væsker.

Dersom frostfri lagring ikke er mulig:

Følg bruksanvisning for frostvæsken.

→ La apparatet gå i maks. 1 minutt til pumpe og slanger er tomme.

Transport

⚠FORSIKTIG

Sikkerhetsanvisninger til forankringen ⚠️FARE

- Løft maskinen kun i håndtaket.

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Säkerhetsanvisningar

Symboler på apparaten
