Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Aggregatelement. . . . . . . . . SV 1

Säkerhetsanvisningar ..... SV 1

Ändamålsenlig användning... SV 2

Säkerhetsanordningar..... SV 2

Miljöskydd . . . . . . . . . . . . . . . . SV 2

Före ibruktagande. . . . . . . . SV 3

Idrifttagning . . . . . . . . . . . . . SV 3

Handhavande . . . . . . . . . . SV 4

Transport. SV 5

Förvaring. SV 6

Skötsel och underhåll ..... SV 6

Åtgärder vid störningar ..... SV 7

Tillbehör och reservdelar..... SV 7

Garanti SV 7

EU-försäkran om överensstämmelse SV 8

Tekniska data ...... SV 9

Aggregatelement

Vik ut bildsidan fram.

1 Munstycke

2 Munstyckesmarkering

3 Strålrör EASY!Lock

4 Handspruta EASY!Lock

5 Säkerhetsspärr

6 Startspak

7 Säkerhetsspak

8 Högtrycksslang EASY!Lock

9 Gummiband (ej på maskiner med slangtrumma)

10 Stålrör med klämfäste, för transport

11 Huvudreglage

12 Bärhandtag

13 Köcher strålrör

14 Högtrycksanslutning EASY!Lock

15 Handtag

16 Vattenanslutning

17 Sugslang för rengöringsmedel med filter och rengöringsmedelsdosering

18 Sil

19 Slangrör

20 Mantelmutter

21 Navkapsel

22 Glidmedar/Fasta medar

23 Förvaringsfack för rotormunstycke (rotormunstycke ingår endast i leveransen av Version HD...Plus.)

24 Förvaringsfack för tre-funktionsmun-stycke

25 Transporthållare för ytrengörare

26 Upplåsning, skjutbygel

27 Skjutbygel, nertill (inskjuten)

28 Skjutbygel, upptill (utdragen)

29 Slangförvaring

30 Kabelfäste

31 Strålrörshållare utan fastklämning

32 Slangtrumma

33 Vev

Färgmärkning

- Manöverelement för rengöringsprocessen är gula.

- Manöverelement för underhåll och service är ljusgrå.

– Före första ibruktagning måste Säkerhetsanvisningar nr. 5.951-949.0 läsas!

- Beakta lagstadgade, nationella föreskrifter för högtryckstvättar.

- Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt.

- Inga förändringar får göras på maskinen/tillbehören.

Risknivåer

⚠️FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

⚠️ WARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Högtrycksstrålar kan vara farliga vid felaktig användning. Strålen

får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva maskinen.

Enligt gällande föreskrifter får ma- skinen aldrig köras över dricksvat- tennätet utan systemavskiljare.

Passande systemavskiljare från

KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

Ändamålsenlig användning

Använd endast denna högtryckstvätt

– rengöring med lågtrycksstråle och rengöringsmedel (t.ex. för rengöring av maskiner, fordon, byggnader, verktyg),

– rengöring med högtrycksstråle utan rengöringsmedel (t.ex. rengöring av fasader, terasser, trädgårdsutrustning).

För hårdnackad smuts rekommenderar vi ett rotormunstycke (ingår endast i leveransen av Version HD...Plus.)

Krav på vattenkvaliteten:

OBSERVERA

Endast rent vatten får användas som högtrycksmedium. Nedsmutsning leder till förslitningar eller avlagringar i apparaten på ett för tidigt statdum.

Om återvinningsvatten används får följan- de gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga *	Ledningsför-måga färsk-vatten +1 200 μS/cm
sedimenterbara ämnen ** <	0,5 mg/l
filtreringsbara ämnen ** < 50	mg/l
Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l

Totalhårdhet < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Järn < 0,5 mg/l
Mangan < 0,05 mg/l
Koppar < 2 mg/l
Aktivt klor	< 0,3 mg/l
fritt från illaluktande dofter
* Maximum totalt 2 000 μS/cm** Testvolym 1 l, sedimenteringstid 30 min*** inga slipande ämnen

Säkerhetsanordningar

Säkerhetsanordningar är avsedda att skydda användaren och får inte deaktiveras eller kringås i sin funktion.

Tryckställare

När handtaget på handsprutan släpps från-kopplas pumpen av en tryckbrytare som stoppar högtrycksstrålen. Drar man i handtaget kopplas pumpen in igen.

Miljöskydd

	Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.
	Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hus-hållssoporna.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

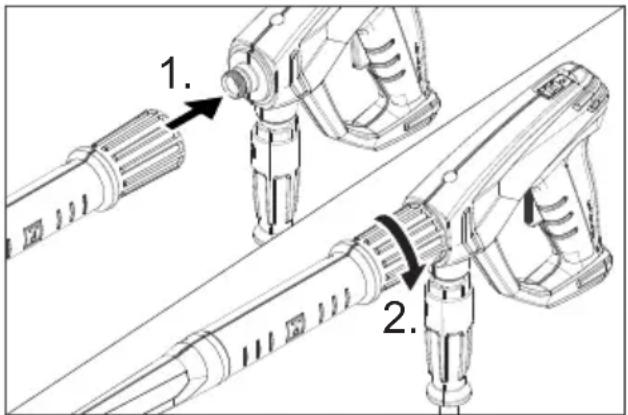

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgänga snabbt och säkert på bara ett varv.

1. 2.

→ Montera munstycke på strålröret (markering upptill på inställningsringen) och dra åt för hand (EASY!Lock).
→ Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock).
→ Lossa spärr skjutbygel.
→ Dra ut skjutbygeln till ändläget.

På aggregat utan slangtrumma:

→ Anslut högtrycksslangen till handsprutan och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).

På aggregat med slangtrumma:

→ Placera veven i axeln på slangtrumman och se till att den hakar fast.
→ Lägg högtrycksslangen utsträckt innan den ska rullas in.
→ Rulla upp högtrycksslangen i jämna lager på slangtrumman genom att vrida på veven. Välj vridriktning på sådant sätt att högtrycksslangen inte böjs.
→ Anslut högtrycksslangen och handsprutan och dra åt för hand (EASY!Lock).

Idrifttagning

⚠️VARNING

Skaderisk! Maskinen, tillbehören, matningsledningarna, och anslutningarna måste vara i felfritt skick. Maskinen får inte användas om den inte är felfri.

Elanslutning

△FARA

Skaderisk p.g.a. elektrisk stöt.

- Maskinen måste anslutas till elnätet med en stickkontakt. Det är förbjudet med en anslutning till elnätet som inte går att ta isär. Stickkontakten är avsedd för separeringen från elnätet.

• Stickkontakt och koppling hos en använd förlängningskabel måste vara vattentäta.
• Använd förlängningssladd med tillräckligt tvärsnitt (se "Tekniska data") och rulla av kabeln komplett från trumman.

Anslutningsvärde, se typskylt/Tekniska Data.

→ Linda upp nätkabeln och lägg den på golvet.
→ Anslut nätkontakten till ett vägguttag.

Vattenanslutning

Anslutning till vattenledningen

△VARNING

Beakta vattenleverantörens anvisningar och föreskrifter.

Enligt gällande föreskrifter får maskinen aldrig köras över dricksvattennätet utan systemavskiljare.

Passande systemavskiljare från

KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

⚠FÖRSIKTIGHET

Anslut alltid systemavskiljaren till vattenför- sörjningen, aldrig direkt till maskinen.

Se Tekniska Data för anslutningsvärden.

→ Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 1/2") till aggregatets vattenanslutning samt till vattenflöde (exempelvis en vattenkran).

Hänvisning:

Matningsslangen medföljer ej.

→ Öppna vattenförsörjning.

Suga upp vatten ur öppna behållare

→ Skruva fast sugslang med filter (bestellnr. 4.440-238.0) på vattenanslutningen.
→ Lufta ur aggregatet: Skruva av munstycket från strålröret. Låt aggregatet arbeta tills vattnet är fritt från blåsor när det kommer ut. Låt ev. maskinen gå under 10 sekunder - slå sedan av strömbrytaren. Upprepa detta flera gånger.
→ Stäng av aggregatet och skruva på munstycket igen.

Handhavande

⚠️FARA

Explosionsrisk!

Inga brännbara vätskor får fördelas med högtryckstvätten.

Vid användning av maskinen i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas.

Skaderisk! Håll i handsprutan och strålröret med båda händerna när du arbetar.

Skaderisk! Avdragsspaken och lässpaken får inte vara spärrade när maskinen används.

Skaderisk! Kontakta kundservice om lässpaken är defekt.

Skaderisk på grund av högtrycksvattenstråle. Dra säkerhetsspärren på handsprutan framåt innan du börjar arbeta med maskinen.

⚠FÖRSIKTIGHET

Motorrengöring utföres endast på platser med passande oljeavskiljare (miljöskydd).

Öppna/stänga handsprutan

→ Öppna handsprutan: Tryck på lässpaken och avdragsspaken.
→ Stäng handsprutan: Släpp lässpaken och avdragsspaken.

Drift med högtryck

Maskinen kan användas stående eller liggande.

Hänvisning:

Maskinen är utrustad med en tryckkontakt. Motorn startar bara när handsprutan är öppen.

→ Aggregat med slangtrumma: Rulla av högtrycksslangen från slang-trumman.
→ Ställ huvudreglaget på "I".
→ Lås upp handsprutan genom att skjuta spärren bakåt.
→ Öppna handsprutpistolen.

Välj typ av stråle

→ Stäng handspruta.
→ Vrid på munstyckeshöljet tills önskad symbol överenstämmer med markeringen:

	Rund högtrycksstråle (0°) till mycket envis smuts.
	Flat lågtrycksstråle (CHEM) vid användning med rengöringsmedel, eller rengöring med lågt tryck.
	Flat högtrycksstråle (25°) till smuts som sträcker sig över större yta.

Användning med rengöringsmedel

⚠️ WARNING

Olämpliga rengöringsmedel kan skada såväl aggregatet som det objekt som ska rengöras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekommenderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd rengöringsmedel sparsamt för att skona miljön.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Kärcher-rengöringsmedel garanterar störningsfritt arbete. Fråga oss om råd eller beställ vår katalog, eller våra informationsblad beträffande rengöringsmedel.

→ Ta ur sugslangen för rengöringsmedel.
→ Ställ in mängden rengöringsmedel som sugs in på rengöringsmedelsfiltret.
→ Häng slangen för rengöringsmedel i en behållare med rengöringsmedel.
→ Ställ in munstycket på "CHEM".

Rekommenderade rengöringsmetoder

→ Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka).
→ Spola bort den upplösta smutsen med högtrycksstrålen.
→ Ställ efter användningen in insugningsmängden på rengöringsmedelsfiltret på maximal mängd.
→ Starta aggregatet och spola med rent vatten under en minut.

Avbryta drift

→ Stäng handspruta. Maskinen stängs av

→ Lås handsprutan genom att skjuta spärren framåt.

Hänvisning:

När maskinen stängs av sänks vattentrycket med ca 70 %. Detta gör att påverkanskraften på hansprutpistolen minskar och maskinens livslängd förlängs.

Efter avbrott:

→ Lås upp handsprutan genom att skjuta spärren bakåt.
→ Öppna handsprutpistolen. Maskinen startas igen.

Koppla från aggregatet

→ Stäng vattentillförseln.
→ Öppna handsprutpistolen.
→ Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekunder.
→ Stäng handspruta.
→ Stäng av strömbrytaren "0/OFF".
→ Försäkra dig om att dina händer är torra när du drar ut nätkontakten.
→ Ta bort vattenanslutningen.
→ Tryck på handsprutan tills apparaten är trycklös.
→ Lås handsprutan genom att skjuta spärren framåt.

Förvara aggregatet

→ Ställ in strålröret med handsprutpistolen i Köcher strålrör och haka fast det i strålrörshållaren.
→ Rulla upp anslutningssladden på sladdhållaren.

→ Linda upp högtrycksslangen, häng den över slanghållaren och säkra med gummibandet.
eller
Rulla upp högtrycksslang på slangtrumma. Fäll ner vevhandtaget.

→ Fäst kontakten med monterat clip.

→ Tryck på spärren till skjuthandtaget och skjut in skjuthandtaget.

Frostskydd

OBSERVERA

Frost förstör maskinen om den inte är helt tömd på vatten.

Förvara pumpen på frostfri plats.

Om frostfri förvaring inte är möjlig:

→ Töm ut vatten
→ Pumpa i handeln förekommande frostskyddsmedel genom aggregatet.

Hänvisning:

Använd vanligt frostskyddsmedel på glykolbas som erbjuds i handeln för bilar.

Beakta föreskrifter från tillverkaren av frostskyddsmedlet.

→ Kör aggregatet under max. 1 minut tills pump och ledningar är tomma.

Transport

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid transporten.

OBSERVERA

Skydda avdragsspaken mot skador under transporten.

→ Man håller aggregatet i skjuthandtaget och drar det bakom sig vid längre transporter.
→ ta tag i handtagen för att bära maskinen.
→ För att transportera maskinen i trappor, dra upp den steg för steg. Glidmedarna skuddar huset mot skador.
→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Transporthållare för ytrengörare

→ Trä på ytrengörarens anslutningsrör på stiftet på högtryckstvätten.
→ Skruva på kopplingsmuttern ca 1 varv.

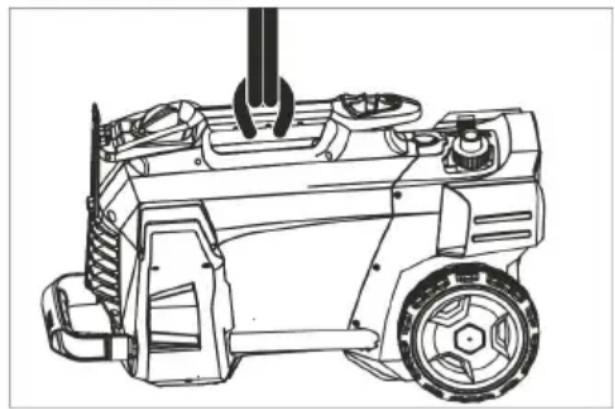

Krantransport

→ Fäst lyftanordningen på maskinens bärhandtag.

Säkerhetsanvisningar angående krananordningen

⚠️FARA

Skaderisk genom nedfallande maskin.

• Beakta lokala arbetarskyddsföreskrifter och säkerhetsanvisningar.
• Kontrollera om handtaget är skadat före varje krantransport.
• Kontrollera om lyftredskap är skadade före varje krantransport.
• Maskinen ska bara lyftas i handtaget.
• Använd inga surrningskedjor.
  – Säkra lyftanordning så att lasten inte släpps oavsiktligt.
• Ta bort strålrör med handspruta, munstycken, ytrengörare och andra lösa föremål före krantransporten.
• Transportera inga föremål på maskinen under lyftproceduren.
• Maskinen får bara transporteras med kran av personer som har instruerats i hur kranen fungerar.
  – Stå inte under lasten.
• Var noga med att inga personer uppehåller sig i kranens riskområde.
• Låt inte maskinen hänga i kranen utan uppsikt.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen.

Denna maskin får endast lagras inomhus.

Skötsel och underhåll

⚠️FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Säkerhetsinspektion/Serviceavtal

Kom överrens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt.

Be om råd.

Före all drift

→ Kontrollera om anslutningssladden är skadad (risk för elektrisk stöt) och låt auktoriserad serviceverkstad/elektriker omgående byta ut sladden om skador upptäcks.
→ Kontrollera högtrycksslangen så att den inte är skadad (risk för brott).
Byt omedelbart ut skadad högtrycks- slang.
→ Kontrollera om apparaten (pumpen) är tät
3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring auktoriserad serviceverkstad vid kraftigare otäthet.

Varje vecka

→ Rengör silen i vattenanslutningen.

→ Rengör filtret på sugslangen för rengöringsmedel.

Var 500:e driftstimme, minst en gång per år

→ Låt auktoriserad serviceverkstad utföra underhållet av apparaten.

Rengör silen i vattenanslutningen

→ Skruva bort mantelmutter.
→ Dra ur slangrör med sil.
→ Rengör silen utvändigt och spola av.

Hänvisning:

Rikta in slangrörets sexkant för anslutning i maskinen.

→ Sätt i slangrör med sil och dra fast kopplingsmuttern.

Åtgärder vid störningar

⚠️FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

• Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.
• Låt bara den auktoriserade serviceverkstad kontrollera och reparera elektriska komponenter.
  – Vid störningar som inte finns med i det här kapitlet ska en auktoriserad serviceverkstad uppsökas vid tveksamheter och vid uttrycklig uppmaning.

Apparaten arbetar inte

→ Kontrollera om anslutningssladden är skadad.
→ Kontrollera nätspänning.
→ Om maskinen är överhettad: Ställ huvudreglaget på "0".

Låt maskinen svalna under minst 15 minuter.

Ställ huvudreglaget på "1".

→ Kontakta auktoriserad serviceverkstad vid elektrisk defekt.

Aggregatet ger inget tryck

→ Ställ in munstycke på "Högtryck".
→ Lufta aggregatet (se "Ibrukttagning").
→ Rengör sil i vattenanslutningen.
→ Kontrollera vattenflödet till pumpen (Tekniska Data).
→ Rengör munstycke.
→ Byt ut munstycke.
→ Uppsök auktoriserad serviceverkstad vid behov.

Pump ej tät

3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida.
→ Låt auktoriserad serviceverkstad kontrollera aggregatet vid större otäthet.

Pumpen knackar

→ Kontrollera att sugledningar för vatten och rengöringsmedel är täta.
→ Ställ in insugningsmängden på rengöringsmedelsfiltret till minimum.
→ Lufta aggregatet (se "Ibrukttagning").
→ Uppsök auktoriserad serviceverkstad vid behov.

Rengöringsmedel sugs inte in

→ Ställ in munstycket på "CHEM".
→ Öka insugningsmängden på rengöringsmedelsfiltret.
→ Kontrollera/rengör sugslang med filter
→ Uppsök auktoriserad serviceverkstad vid behov.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.520-xxx

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Undertecknade agerar på order av och med fullmakt från företagsledningen.

CEO

Dokumentationsbefullmäktigad:

S. Reiser

Typ HD 5/12 C HD 5/12 C HD 5/12 C
		HD 5/12 CX	HD 5/12 CX	HD 5/12 CX
		EU GB	CH
Nätförsörjning
Spänning V 230 230...240 230
Strömart Hz 1~ 50
Anslutningseffekt kW 2,5 2,5 2,2
Säkring (trög, typ C) A 16 13 10
Skydd -- IPX5
Förlängningssladd 30 m	mm2	2,5
Vattenanslutning
Inmatningstemperatur (max.)	°C	60
Inmatningsmängd (min.)	l/min	12
Sughöjd ur öppen behållare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa	1
Prestanda
Arbetstryck vatten (med standardmun-stycke)	MPa	12 12	11,5
Standardmunstyckets storlek	--	035	035	038
Max. driftövertryck	MPa	17,5	17,5	17,1
Matningsmängd, vatten	l/min	8,3
Insugning av rengöringsmedel	l/h	0...25
Handsprutans rekylkraft (max.)	N	21,3
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde	m/s2	3,6
Osäkerhet K	m/s2	0,9
Ljudtrycksnivå LpA (CX)	dB(A)	72 (75)
Osäkerhet KpA	dB(A)	3
Ljudeffektsnivå LWA + Osäkerhet KWA (CX)	dB(A)	88 (92)
Mått och vikt
Längd mm 380
Bredd (CX)	mm	360 (370)
Höjd	mm 930
Typisk driftvikt (CX)	kg	23,7 (26)

Typ HD 5/12 C HD 5/12 C HD 5/12 C HD		5/13 C
		HD 5/12 CX	HD 5/13 CX
		AU KAP	SA EU
Nätförsörjning
Spänning V 240 220 230
Strömart Hz 1~50 1~60 1~50
Anslutningseffekt kW 2,2	2,4		2,6
Säkring (trög, typ C)	A	10 15	13 16
Skydd	--	IPX5
Förlängningssladd 30 m	mm2	2,5
Vattenanslutning
Inmatningstemperatur (max.)	°C	60
Inmatningsmängd (min.)	l/min	12
Sughöjd ur öppen behållare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa	1
Prestanda
Arbetstryck vatten (med standard-munstycke)	MPa	11,5	12		13
Standardmunstyckets storlek	-- 038	036 034
Max. driftövertryck	MPa	17,1	18		17,5
Matningsmängd, vatten	l/min	8,3
Insugning av rengöringsmedel	l/h	0...25
Handsprutans rekylkraft (max.)	N	21,3			22,2
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde	m/s2	3,6	4,2		3,6
Osäkerhet K	m/s2	0,9
Ljudtrycksnivå LpA (CX)	dB(A)	72 (75)	74		72 (75)
Osäkerhet KpA	dB(A)	3
Ljudeffektsnivå LWA + Osäkerhet KWA (CX)	dB(A)	88 (92)	90		88 (92)
Mätt och vikt
Längd	mm	380
Bredd (CX)	mm	360 (370)
Höjd	mm	930
Typisk driftvikt (CX)	kg	23,7 (26)	25,2		23,7 (26)
Typ HD 5/15 C HD 5/17 C HD 5/17 C		HD 6/13 C
		HD 5/15 CX	HD 5/17 CX	HD 5/17 CX	HD 6/13 CX
		EU EU	KAP EU
Nätförsörjning
Spänning V 230 220 230
Strömart Hz 1~ 50 1~60 1~ 50
Anslutningseffekt kW 2,8 3,0 3,0 2,9
Säkring (trög, typ C) A 16 15		16
Skydd	--	IPX5
Förlängningssladd 30 m	mm2	2,5
Vattenanslutning
Inmatningstemperatur (max.)	°C	60
Inmatningsmängd (min.)	l/min	12 13
Sughöjd ur öppen behållare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa	1
Prestanda
Arbetstryck vatten, med standardmunstycke (CX)	MPa	15 (15)	17 (17)	16,5 (16,5)	13 (13)
Standardmunstyckets storlek	--	032	027	030	038
Max. driftövertryck	MPa	20 19
Matningsmängd, vatten	l/min	8,3 8,1 8,0 9,8
Insugning av rengöringsmedel	l/h	0...25
Handsprutans rekylkraft (max.)	N	23,8	25,4		26,6
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde	m/s2	2,4			4,1
Osäkerhet K	m/s2	0,7			0,9
Ljudtrycksnivå LpA (CX)	dB(A)	72 (74)	72 (75)	75	72 (75)
Osäkerhet KpA	dB(A)	3
Ljudeffektsnivå LWA + Osäkerhet KWA (CX)	dB(A)	88 (90)	88 (92)	91 (91)	88 (92)
Mätt och vikt
Längd	mm	380
Bredd (CX)	mm	360 (370)
Höjd	mm	930
Typisk driftvikt (CX)	kg	25,2 (27,5)
Typ HD 6/13 C HD 6/13 C HD 6/13 C HD 6/13 C		HD 6/13 C
			HD 6/13 CX
		AR GB	KAP SA
Nätförsörjning
Spänning V 220 230...240 220
Strömart Hz 1~50 1~60
Anslutningseffekt kW 2,9 2,9 2,8
Säkring (trög, typ C)	A	16	13	15	13
Skydd	--	IPX5
Förlängningssladd 30 m mm	^2	2,5
Vattenanslutning
Inmatningstemperatur (max.)	°C	60
Inmatningsmängd (min.) l/min		13
Sughöjd ur öppen behållare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa	1
Prestanda
Arbetstryck vatten (med standardmunstycke)	MPa 1	13	12,5
Standardmunstyckets storlek	--	038		042	043
Max. driftövertryck MPa	19	18
Matningsmängd, vatten	l/min	9,8		10,0
Insugning av rengöringsmedel	l/h	0...25
Handsprutans rekylkraft (max.)	N	26,6
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde
Hand-Arm Vibrationsvärde	m/s ^2	4,1		3,7
Osäkerhet K	m/s ^2	0,9
Ljudtrycksnivå L _pA (CX)	dB(A)	72 (75)		73
Osäkerhet K _pA	dB(A)	3
Ljudeffektsnivå L _WA + Osäkerhet K _WA (CX)	dB(A)	88 (92)		89
Mätt och vikt
Längd	mm	380
Bredd (CX)	mm	360 (370)
Höjd	mm	930
Typisk driftvikt (CX)	kg	25,2 (27,5)		25,2
