ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BL 980 R STIGA

Φορητός φυσητήρας πλάτης για κήπους με κινητήρα εσωτερικής καύσης ΟΔΗΓΙΕΣ ΧΡΗΣΠΣ ΠΡΟΣΟΧΉ: πριν χρησιμοποιήσετε το μηχάνημα, διαβάστε προσεκτικά το παρόν εγχειρίδιο.

[2] Hubraum [3] Leistung [4] Leerlaufdrehzahl [5] Maximale Motordrehzahl [6] Luftvolumenstrom [7] Maximale Luftgeschwindigkeit [8] Inhalt des Kraftstotanks [9] Gemisch (Benzin: Zweitaktöl) [10] Zündkerze [11] Zündkerze, Elektrodenabstand [12] Gewicht (mit leerem Tank) [13] Abmessungen [14] Länge [15] Breite [16] Höhe [17] Schalldruckpegel [18] Messungenauigkeit [19] Gemessener Schallleistungspegel [20] Garantierter Schallleistungspegel [21] Auf die Hand übertragene Vibrationen am Handgri (*) ACHTUNG! Der Vibrationswert kann je nach Einsatz der Maschine und ihrer Ausstattung variieren und auch über dem angegebenen Wert liegen. Es müssen Sicherheitsmaßnahmen zum Schutz des Benutzers festgelegt werden, die auf der Einschätzung der durch die Vibrationen unter den tatsächlichen Verwendungsbedingungen erzeugten Belastung beruhen. Hierbei sind alle Phasen des Betriebszyklus zu berücksichtigen, wie beispielsweise das Ausschalten oder der Leerlaufbetrieb. [1] EL - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ [2] Κυβισμός [3] Ισχύς [4] Αριθμός στροφών ρελαντί [5] Μέγιστη ταχύτητα περιστροφής του κινητήρα [6] Ογκομετρική παροχή του αέρα [7] Μέγιστη ταχύτητα του αέρα [8] Χωρητικότητα του ρεζερβουάρ καυσίμου [9] Μείγμα (Βενζίνη : Λάδι 2χρονων κινητήρων) [10] Μπουζί [11] Μπουζί, απόσταση ηλεκτροδίων [12] Βάρος (με άδειο ρεζερβουάρ) [13] Διαστάσεις [14] Μήκος [15] Πλάτος [16] Ύψος [17] Στάθμη ηχητικής πίεσης [18] Αβεβαιότητα μέτρησης [19] Μετρημένη στάθμη ηχητικής ισχύος [20] Στάθμη εγγυώμενης ηχητικής ισχύος [21] Κραδασμοί στο χέρι πάνω στη χειρολαβή (*) ΠΡΟΣΟΧΗ! Η τιμή των κραδασμών μπορεί να μεταβάλλεται ανάλογα με τη χρήση του μηχανήματος και τον εξοπλισμό του και μπορεί να είναι μεγαλύτερη από την υποδεικνυόμενη. Θα πρέπει να λαμβάνονται τα μέτρα ασφαλείας για την προστασία του χρήστη, τα οποία πρέπει να βασίζονται στην εκτίμηση του φορτίου που παράγεται από τους κραδασμούς στις πραγματικές συνθήκες χρήσης. Για το σκοπό αυτό θα πρέπει να λαμβάνονται υπόψη όλες οι φάσεις του κύκλου λειτουργίας όπως για παράδειγμα, το σβήσιμο ή η λειτουργία χωρίς φορτίο.

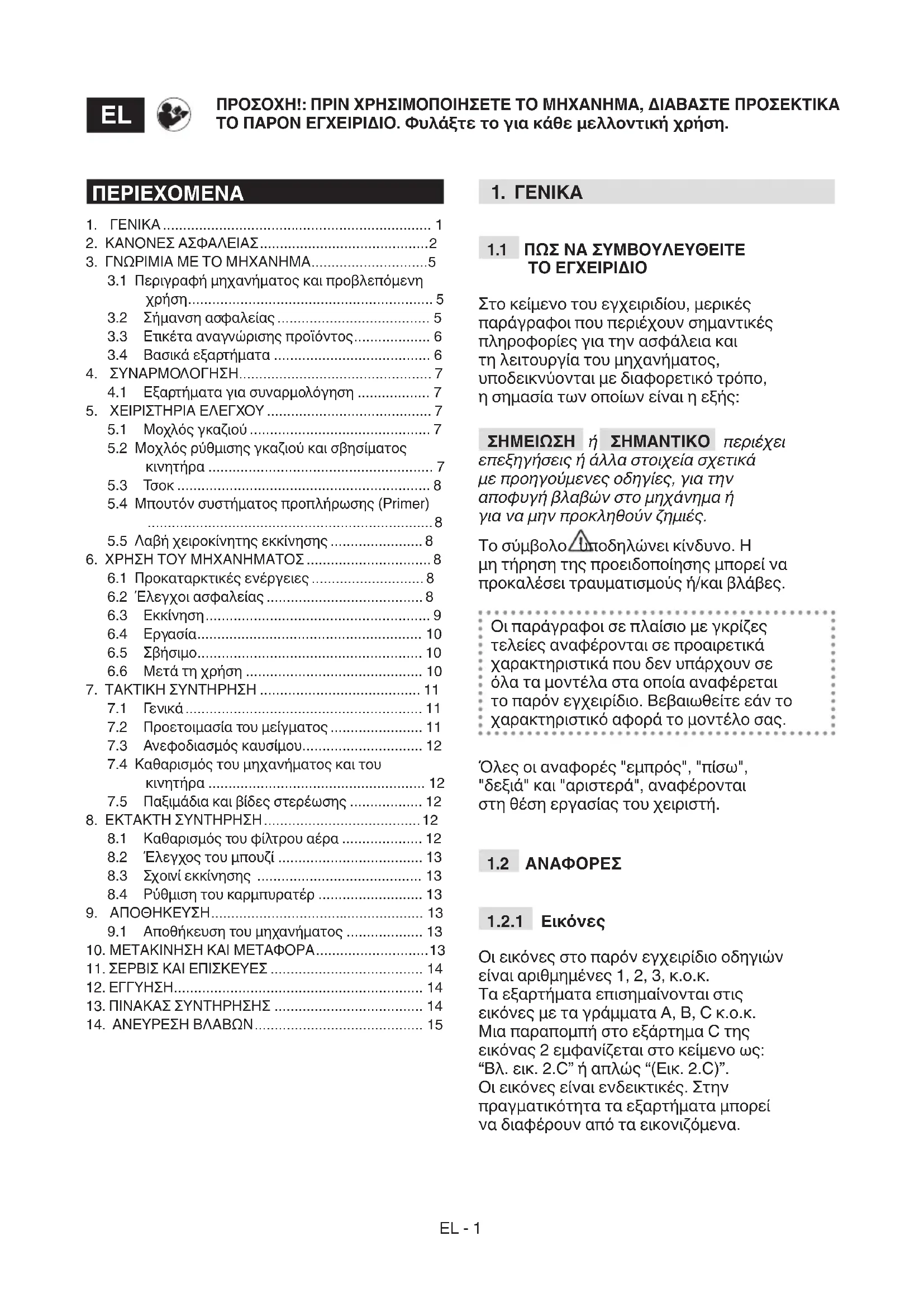

1.1 ΠΏΣ ΝΑ ΣΥΜΒΟΥΛΕΥΘΕΙΤΕ

ΤΟ ΕΓΧΕΙΡΙΔΙΟ Στο κείμενο του εγχειριδίου, μερικές παράγραφοι που περιέχουν σημαντικές πληροφορίες για την ασφάλεια και τη λειτουργία του μηχανήματος, υποδεικνύονται με διαφορετικό τρόπο, η σημασία των οποίων είναι η εξής: ΣΗΜΕΙΏΣΗ ή ΣΗΜΑΝΤΙΚΟ περιέχει επεξηγήσεις ή άλλα στοιχεία σχετικά με προηγούμενες οδηγίες, για την αποφυγή βλαβών στο μηχάνημα ή για να μην προκληθούν ζημιές. Το σύμβολο υποδηλώνει κίνδυνο. Η μη τήρηση της προειδοποίησης μπορεί να προκαλέσει τραυματισμούς ή/και βλάβες. Οι παράγραφοι σε πλαίσιο με γκρίζες τελείες αναφέρονται σε προαιρετικά χαρακτηριστικά που δεν υπάρχουν σε όλα τα μοντέλα στα οποία αναφέρεται το παρόν εγχειρίδιο. Βεβαιωθείτε εάν το χαρακτηριστικό αφορά το μοντέλο σας. Όλες οι αναφορές "εμπρός", "πίσω", "δεξιά" και "αριστερά", αναφέρονται στη θέση εργασίας του χειριστή.

Οι εικόνες στο παρόν εγχειρίδιο οδηγιών είναι αριθμημένες 1, 2, 3, κ.ο.κ. Τα εξαρτήματα επισημαίνονται στις εικόνες με τα γράμματα A, B, C κ.ο.κ. Μια παραπομπή στο εξάρτημα C της εικόνας 2 εμφανίζεται στο κείμενο ως: “Βλ. εικ. 2.C” ή απλώς “(Εικ. 2.C)”. Οι εικόνες είναι ενδεικτικές. Στην πραγματικότητα τα εξαρτήματα μπορεί να διαφέρουν από τα εικονιζόμενα. ΠΕΡΙΕΧΟΜΕΝΑ

3. ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ ............................. 5

3.1 Περιγραφή μηχανήματος και προβλεπόμενη

χρήση ............................................................. 5

3.2 Σήμανση ασφαλείας ...................................... 5

3.3 Ετικέτα αναγνώρισης προϊόντος ................... 6

3.4 Βασικά εξαρτήματα ....................................... 6

4. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ................................................ 7

4.1 Εξαρτήματα για συναρμολόγηση .................. 7

5.2 Μοχλός ρύθμισης γκαζιού και σβησίματος

5.4 Μπουτόν συστήματος προπλήρωσης (Primer)

5.5 Λαβή χειροκίνητης εκκίνησης ....................... 8

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ............................... 8

6.1 Προκαταρκτικές ενέργειες ............................ 8

6.6 Μετά τη χρήση ............................................ 10

7.2 Προετοιμασία του μείγματος ....................... 11

7.3 Ανεφοδιασμός καυσίμου .............................. 12

7.4 Καθαρισμός του μηχανήματος και του

κινητήρα ...................................................... 12

7.5 Παξιμάδια και βίδες στερέωσης .................. 12

8. ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ ....................................... 12

8.1 Καθαρισμός του φίλτρου αέρα .................... 12

8.2 Έλεγχος του μπουζί .................................... 13

8.3 Σχοινί εκκίνησης ......................................... 13

8.4 Ρύθμιση του καρμπυρατέρ .......................... 13

9. ΑΠΟΘΗΚΕΥΣΗ ..................................................... 13

9.1 Αποθήκευση του μηχανήματος ................... 13

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ............................ 13

Το εγχειρίδιο διαιρείται σε κεφάλαια και παραγράφους. Ο τίτλος της παραγράφου “2.1 Εκπαίδευση” είναι υπότιτλος του “2. Κανόνες ασφαλείας”. Οι αναφορές σε τίτλους ή παραγράφους εμφανίζονται με τη συντόμευση κεφ. ή παρ. και τον αντίστοιχο αριθμό. Παράδειγμα: “κεφ. 2” ή “παρ. 2.1”.

2. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

Εξοικειωθείτε με τους μοχλούς και τη χρήση του μηχανήματος. Μάθετε να σταματάτε γρήγορα το μηχάνημα. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει πυρκαγιά ή/και σοβαρούς τραυματισμούς.

• Μην επιτρέπετε να χειρίζονται το μηχάνημα παιδιά ή άτομα που δεν γνωρίζουν το χειρισμό του μηχανήματος. Η τοπική νομοθεσία μπορεί να ορίζει την ελάχιστη ηλικία του χειριστή.

• Μη χρησιμοποιείται ποτέ το μηχάνημα σε περίπτωση που ο χειριστής βρίσκεται σε κατάσταση κόπωσης ή αδιαθεσίας ή εάν έχει πάρει φάρμακα, ναρκωτικά ή ουσίες που μειώνουν τα αντανακλαστικά και την προσοχή του.

• Να θυμάστε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για τα ατυχήματα και τα απρόοπτα που μπορεί να συμβούν σε άλλα άτομα ή στην ιδιοκτησία τους. Είναι ευθύνη του χειριστή η εκτίμηση των πιθανών κινδύνων του εδάφους, καθώς και η λήψη όλων των αναγκαίων μέτρων για την ασφάλεια, ιδιαίτερα σε επικλινή, ανώμαλα, ολισθηρά ή ασταθή εδάφη.

• Σε περίπτωση μεταπώλησης ή δανεισμού του μηχανήματος, βεβαιωθείτε ότι ο χρήστης έχει διαβάσει τις παρούσες οδηγίες χρήσης.

2.2 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Μέσα ατομικής προστασίας (ΜΑΠ)

• Φοράτε κατάλληλο ρουχισμό, ανθεκτικά υποδήματα εργασίας με αντιολισθητικές σόλες και μακριά παντελόνια. Μη χρησιμοποιείτε το μηχάνημα ξυπόλυτοι ή με ανοιχτά πέδιλα. Φοράτε ωτοασπίδες, γάντια προστασίας από κραδασμούς, προστατευτικά γυαλιά, μάσκες κατά τη σκόνης.

• Αυτό το μηχάνημα είναι εξαιρετικά θορυβώδες και απαιτείται η χρήση προστατευτικών ακοής.

• Η χρήση προστατευτικών ακοής μπορεί να μειώσει την ικανότητα να ακούσετε ενδεχόμενες προειδοποιήσεις (κραυγές ή συναγερμούς). Προσέξτε ιδιαίτερα όσα συμβαίνουν γύρω από την περιοχή εργασίας.

• Μη χρησιμοποιείτε κασκόλ, ποδιές, μενταγιόν, βραχιόλια, ιματισμό με αιωρούμενα μέρη, ή με κορδόνια και γραβάτες που κρέμονται ή είναι φαρδιά και μπορούν να μπλεχτούν στο μηχάνημα ή σε αντικείμενα και υλικά στο χώρο εργασίας.

• Δέστε κατάλληλα τα μακριά μαλλιά. Ζώνη εργασίας / Μηχάνημα

• Ελέγξτε καλά όλο το χώρο εργασίας και χρησιμοποιήστε μια τσουγκράνα ή μια σκούπα για να ξεμπερδέψετε χειροκίνητα τα υπολείμματα και αφαιρέστε οτιδήποτε θα μπορούσε να εκτοξευτεί από το μηχάνημα (όταν χρησιμοποιείται ως φυσητήρας) ή να βουλώσει το σωλήνα αναρρόφησης (όταν χρησιμοποιείται ως αναρροφητήρας) ή να αποτελέσει εστία κινδύνου (πέτρες, κλαδιά, σύρματα, κόκαλα, κλπ.).

• Σε καταστάσεις σκονισμένου εδάφους, προτείνεται να υγράνετε ελαφρά την επιφάνεια. Κινητήρες εσωτερικής καύσης: καύσιμο ΚΙΝΔΥΝΟΣ! Η βενζίνη και το μείγμα είναι άκρως εύφλεκτα. ΚΙΝΔΥΝΟΣ! Το καύσιμο είναι εξαιρετικά

• Η βενζίνη και το μείγμα πρέπει να φυλάσσονται σε εγκεκριμένα μπιτόνια για καύσιμα, σε ασφαλή χώρο, μακριά από εστίες θερμότητας ή ελεύθερες φλόγες.

• Καθαρίζετε τα μπιτόνια και το χώρο αποθήκευσης του καυσίμου από υπολείμματα χλόης, φύλλων ή υπερβολικού γράσου.

• Τα μπιτόνια πρέπει να φυλάσσονται μακριά από παιδιά.

• Μην καπνίζετε κατά την προετοιμασία του μείγματος, κατά τον ανεφοδιασμό ή τη συμπλήρωση καυσίμου καθώς και κάθε φορά που χειρίζεστε τα καύσιμα.

• Συμπληρώνετε καύσιμο μόνο σε ανοιχτούς χώρους χρησιμοποιώντας χωνί.

• Αποφεύγετε την εισπνοή αναθυμιάσεων του καυσίμου.

• Μην προσθέτετε καύσιμο ή αφαιρείτε την τάπα του ρεζερβουάρ όταν ο κινητήρας βρίσκεται σε λειτουργία ή είναι ζεστός.EL - 3

• Ανοίξτε αργά την τάπα του δοχείου αφήνοντας να εκτονωθεί σταδιακά η εσωτερική πίεση.

• Μην πλησιάζετε φλόγες στο στόμιο του ρεζερβουάρ για να ελέγξτε το περιεχόμενο.

• Αν το καύσιμο ξεχειλίσει, μην βάλετε τον κινητήρα σε λειτουργία, αλλά απομακρύνετε το μηχάνημα από την περιοχή όπου χύθηκε το καύσιμο και αποφύγετε να δημιουργήσετε συνθήκες πυρκαγιάς, μέχρις ότου το καύσιμο εξατμιστεί τελείως και οι ατμοί του διασκορπιστούν.

• Καθαρίστε αμέσως κάθε ίχνος καυσίμου που χύθηκε στο μηχάνημα ή στο έδαφος.

• Τοποθετήστε και σφίξτε καλά τις τάπες του ρεζερβουάρ και του μπιτονιού καυσίμου.

• Μη βάζετε εμπρός το μηχάνημα στο χώρο όπου έγινε ο ανεφοδιασμός. Η εκκίνηση του κινητήρα πρέπει να γίνει σε απόσταση τουλάχιστον 3 μέτρων από το σημείο του ανεφοδιασμού καυσίμων.

• Αποφύγετε την επαφή του καυσίμου με ρούχα και, σε αυτήν την περίπτωση, αλλάξτε ρούχα πριν βάλετε εμπρός τον κινητήρα.

• Μη βάζετε σε λειτουργία τον κινητήρα σε κλειστούς χώρους, όπου μπορούν να συγκεντρωθούν επικίνδυνα καυσαέρια μονοξειδίου του άνθρακα. Η εκκίνηση του κινητήρα πρέπει να γίνεται σε ανοιχτό ή καλά αεριζόμενο χώρο. Να θυμάστε πάντα ότι τα καυσαέρια είναι δηλητηριώδη.

• Κατά την εκκίνηση του μηχανήματος μην κατευθύνετε την εξάτμιση και τα καυσαέρια προς εύφλεκτα υλικά.

• Μη χρησιμοποιείτε το μηχάνημα σε χώρους με κίνδυνο έκρηξης, με εύφλεκτα υγρά, αέρια ή σκόνη. Από τις ηλεκτρικές επαφές ή τις μηχανικές τριβές μπορούν να σχηματιστούν σπινθήρες που μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.

• Ποτέ μη χρησιμοποιείτε το μηχάνημα σε κλειστούς χώρους, όταν υπάρχουν αναθυμιάσεις, σε εκρηκτική ατμόσφαιρα ή κοντά σε εύφλεκτα υλικά ή ηλεκτρικές συσκευές.

• Εργάζεστε μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό και σε κατάσταση άρτιας ορατότητας.

• Απομακρύνετε άτομα, παιδιά και ζώα από την περιοχή εργασίας. Τα παιδιά πρέπει να επιβλέπονται από ενήλικο άτομο.

• Βεβαιωθείτε ότι δεν βρίσκεται κανείς σε απόσταση τουλάχιστον 15 μέτρων από την ακτίνα δράσης του μηχανήματος.

• Αποφύγετε όσο είναι δυνατόν την εργασία σε βρεγμένο και ολισθηρό έδαφος ή σε πολύ απότομα και απόκρημνα εδάφη που δεν εξασφαλίζουν τη σταθερότητα του χειριστή κατά τη διάρκεια της εργασίας.

• Αποφύγετε την εργασία πάνω σε βρεγμένη χλόη, υπό βροχή και υπό τον κίνδυνο καταιγίδας, ειδικά αν υπάρχει πιθανότητα να πέσουν κεραυνοί.

• Αποφεύγετε τις ανωμαλίες του εδάφους (προεξοχές, βαθουλώματα), προσέχετε ιδιαίτερα τα επικλινή εδάφη, τους κρυφούς κινδύνους και ενδεχόμενα εμπόδια που θα μπορούσαν να μειώσουν την ορατότητα.

• Δώστε πολύ προσοχή κοντά σε κρημνούς, ορύγματα ή τάφρους.

• Αξιολογείτε πάντα τη φορά του ανέμου και μην εργάζεστε κόντρα στον άνεμο.

• Μη χρησιμοποιείτε το μηχάνημα κοντά σε ανοικτά παράθυρα.

• Κατά τη χρήση, αποφεύγετε τη συσσώρευση του υλικού στην περιοχή αποβολής γιατί μπορεί να εκτοξευθεί στα ανοίγματα αναρρόφησης.

• Προσοχή στην κίνηση των οχημάτων όταν χρησιμοποιείτε το μηχάνημα κοντά στο δρόμο.

• Για να αποφύγετε τον κίνδυνο πυρκαγιάς, μην αφήνετε το μηχάνημα με τον κινητήρα ζεστό ανάμεσα σε φύλλα, ξερά χόρτα ή άλλο εύφλεκτο υλικό. Συμπεριφορές

• Κατά τη διάρκεια της εργασίας, όταν χρησιμοποιείται ως φυσητήρας, πρέπει να κρατάτε πάντα σταθερά το μηχάνημα με το δεξί χέρι στην πάνω χειρολαβή.

• Κατά τη διάρκεια της εργασίας, όταν χρησιμοποιείται ως αναρροφητήρας (αν προβλέπεται), πρέπει να κρατάτε πάντα σταθερά το μηχάνημα με τα δύο χέρια, με το δεξιό χέρι στην πάνω χειρολαβή και το αριστερό στην κάτω, έτσι ώστε η σακούλα περισυλλογής να βρίσκεται στα αριστερά του χειριστή.

• Η θέση του σώματος πρέπει να είναι σταθερή και ισορροπημένη και να εργάζεστε με σύνεση.

• Προσοχή στην ισορροπία.

• Αποφύγετε τα βίαια χτυπήματα πάνω σε ξένα σώματα και τον πιθανό εκσφενδονισμό υλικών και σκόνης που οφείλεται στον αέρα.

• Μη στρέφετε τη ροή του αέρα πάνω σε ανθρώπους ή ζώα

• Κατά τη χρήση ως φυσητήρας δώστε πάντα τη μέγιστη προσοχή γιατί το υλικό που απομακρύνεται και η σκόνη που σηκώνεται μπορεί να προκαλέσουν τραυματισμούς ή ζημιές.EL - 4

• Όταν χρησιμοποιείται ως αναρροφητήρας (αν προβλέπεται), μην τοποθετείτε με το χέρι αντικείμενα στο στόμιο αναρρόφησης και αποφεύγετε την αναρρόφηση αντικειμένων με μεγάλο όγκο που μπορεί να προκαλέσουν βλάβες στη φτερωτή.

• Κατά τη χρήση δεν πρέπει να τρέχετε, αλλά να βαδίζετε.

• Πρέπει να κρατάτε το πρόσωπο, τα χέρια και το σώμα μακριά από τη γρίλια αναρρόφησης (κατά τη χρήση ως αναρροφητήρας, αν προβλέπεται) και από το στόμιο αποβολής του αέρα (κατά τη χρήση ως φυσητήρας).

• Μη φράζετε τις εισόδους αέρα τόσο κατά την εκκίνηση όσο και κατά τη χρήση του μηχανήματος.

• Τα περιστρεφόμενα τμήματα μπορεί να προκαλέσουν σοβαρούς τραυματισμούς, αποφεύγετε την επαφή με αυτά τα τμήματα όταν ακόμα περιστρέφονται.

• Μην αγγίζετε τα σημεία του κινητήρα που θερμαίνονται κατά τη χρήση. Κίνδυνος εγκαυμάτων.

• Σε περίπτωση θραύσης ή ατυχημάτων κατά τη διάρκεια της εργασίας, απενεργοποιήστε άμεσα τον κινητήρα και απομακρύνετε το μηχάνημα με τρόπο που να μην προκαλέσει άλλα ατυχήματα. Σε περίπτωση ατυχημάτων με τραυματισμούς, εφαρμόστε άμεσα τις καταλληλότερες διαδικασίες πρώτων βοηθειών για την περίσταση και επικοινωνήστε με ένα νοσοκομείο για την κατάλληλη θεραπεία. Αφαιρέστε σχολαστικά ενδεχόμενα θραύσματα που μπορεί να προκαλέσουν ζημιές ή τραυματισμούς σε ανθρώπους ή ζώα, εάν μείνουν χωρίς επιτήρηση.

• Η παρατεταμένη έκθεση στους κραδασμούς μπορεί να προκαλέσει βλάβες και νευροαγγειακές διαταραχές (γνωστές και ως "φαινόμενο του Raynaud") ιδίως σε όσους υποφέρουν από διαταραχές του κυκλοφοριακού. Τα συμπτώματα μπορεί να αφορούν τα χέρια, τους καρπούς ή τα δάχτυλα και εκδηλώνονται με απώλεια ευαισθησίας, μούδιασμα, κνησμό, πόνο, αποχρωματισμό ή δομικές μεταβολές του δέρματος. Τα συμπτώματα αυτά μπορεί να ενταθούν από τις χαμηλές θερμοκρασίες περιβάλλοντος ή/και το υπερβολικό σφίξιμο των χεριών στις χειρολαβές. Μόλις εμφανιστούν τα συμπτώματα πρέπει να μειώσετε τους χρόνους χρήσης του μηχανήματος και να ζητήσετε ιατρική συμβουλή. Περιορισμοί χρήσης

• Κατά τη διάρκεια της εργασίας, όταν χρησιμοποιείται ως φυσητήρας, πρέπει να κρατάτε πάντα σταθερά το μηχάνημα με το δεξί χέρι στην πάνω χειρολαβή.

• Το μηχάνημα δεν πρέπει να χρησιμοποιείται από άτομα που δεν είναι σε θέση να το κρατήσουν σταθερό με τα δύο χέρια ή/ και να παραμείνουν όρθια σε σταθερή ισορροπία κατά τη διάρκεια της εργασίας.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένες, ελαττωματικές ή λάθος τοποθετημένες προστασίες.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα χωρίς να έχετε τοποθετήσει όλα τα προβλεπόμενα εξαρτήματα για κάθε χρήση (φύσημα ή αναρρόφηση).

• Μην απενεργοποιείτε, αφαιρείτε ή τροποποιείτε τα υπάρχοντα συστήματα ασφαλείας/μικροδιακόπτες.

• Μην αλλάζετε τις ρυθμίσεις του κινητήρα και μην ανεβάζετε πολύ υψηλές στροφές. Η λειτουργία του κινητήρα με πολύ υψηλό αριθμό στροφών, αυξάνει τον κίνδυνο τραυματισμού.

• Μην υποβάλετε το μηχάνημα σε υπερβολική καταπόνηση και μη χρησιμοποιείτε μικρά μηχανήματα για βαριές εργασίες. Η χρήση κατάλληλου μηχανήματος μειώνει τους κινδύνους και βελτιώνει την ποιότητα της εργασίας.

2.4 ΣΥΝΤΗΡΗΣΗ, ΑΠΟΘΗΚΕΥΣΗ

Η τακτική συντήρηση και η σωστή αποθήκευση προστατεύουν την ασφάλεια του μηχανήματος και τις επιδόσεις του.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένα ή ελαττωματικά εξαρτήματα. Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθίστανται και όχι να επισκευάζονται.

• Για να μειώσετε τον κίνδυνο πυρκαγιάς, ελέγχετε τακτικά για διαρροές λαδιού ή/και καυσίμου.

• Το επίπεδο θορύβου και κραδασμών που αναγράφεται στις παρούσες οδηγίες, είναι οι μέγιστες τιμές χρήσης του μηχανήματος. Είναι αναγκαίο να ληφθούν προληπτικά μέτρα για την εξάλειψη των πιθανών ζημιών λόγω της υψηλής στάθμης θορύβου και των κραδασμών. Χρησιμοποιείτε το μηχάνημα σε σταθερή ταχύτητα, κρατάτε γερά τη χειρολαβή με κατάλληλη δύναμη, χρησιμοποιείτε το μηχάνημα με τον αριθμό στροφών που απαιτείται για την εκτέλεση της εργασίας,EL - 5 φοράτε ωτοασπίδες, κάνοντας συχνά διαλείμματα κατά τη διάρκεια της εργασίας.

• Μη φυλάσσετε το μηχάνημα με καύσιμο στο ρεζερβουάρ σε κλειστούς χώρους όπου οι αναθυμιάσεις του καυσίμου μπορεί να εκτεθούν σε φλόγες, σπινθήρες ή σε πηγή θερμότητας.

• Για τη μείωση του κινδύνου πυρκαγιάς, μην αφήνετε τα γεμάτα με υλικά δοχεία σε εσωτερικούς χώρους.

2.5 ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Η προστασία του περιβάλλοντος πρέπει να αποτελεί μια σημαντική και πρωταρχική πλευρά στη χρήση του μηχανήματος, προς όφελος της πολιτισμένης συμβίωσης και του περιβάλλοντος στο οποίο ζούμε.

• Αποφύγετε την πρόκληση ενοχλήσεων στους γείτονες. Χρησιμοποιείτε το μηχάνημα μόνο σε λογικά ωράρια (όχι νωρίς το πρωί ή αργά το βράδυ όπου μπορεί να ενοχλήσετε).

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση υλικών συσκευασίας, λαδιών, καυσίμου, φίλτρων, ελαττωματικών εξαρτημάτων και οποιουδήποτε στοιχείου μπορεί να μολύνει το περιβάλλον. Αυτά τα απορρίμματα δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα, αλλά πρέπει να συγκεντρώνονται χωριστά και να παραδίδονται στα ειδικά κέντρα συλλογής, που θα φροντίσουν για την ανακύκλωση των υλικών.

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση των υλικών προς απόρριψη.

• Εάν αποφασίσετε να μην ξαναχρησιμοποιήσετε το μηχάνημα, μην το εγκαταλείπετε στο περιβάλλον, αλλά απευθυνθείτε σε εξουσιοδοτημένο κέντρο περισυλλογής σύμφωνα με την ισχύουσα νομοθεσία.

3. ΓΝΏΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ

3.1 ΠΕΡΙΓΡΑΦΗ ΜΗΧΑΝΗΜΑΤΟΣ

ΚΑΙ ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Αυτό το μηχάνημα είναι μια συσκευή κηπουρικής και συγκεκριμένα ένας φορητός φυσητήρας πλάτης, που τροφοδοτείται από έναν κινητήρα εσωτερικής καύσης. Η μηχανή αποτελείται ουσιαστικά από ένα δίχρονο κινητήρα εσωτερικής καύσης, ο οποίος κινεί μια φτερωτή ικανή να παράγει μια ροή αέρα υψηλής ταχύτητας.

3.1.1 Προβλεπόμενη χρήση

Αυτό το μηχάνημα έχει σχεδιαστεί και κατασκευαστεί για:

• τη μετακίνηση και συγκέντρωση, μέσω φυσήματος, φύλλων, χλόης και διαφόρων υπολειμμάτων μικρού βάρους και μεγέθους.

3.1.2 Ακατάλληλη χρήση

Οποιαδήποτε άλλη χρήση από τις αναφερόμενες μπορεί να είναι επικίνδυνη και να προξενήσει βλάβες ή/και τραυματισμούς. Ως ακατάλληλη χρήση (ενδεικτικά και όχι περιοριστικά) εννοείται:

• η συγκέντρωση ή η περισυλλογή εύφλεκτων ή εκρηκτικών υλικών, πυρακτωμένων κάρβουνων ή καιγόμενου υλικού χωρίς φλόγα, αναμμένων τσιγάρων, γυαλιών, κοφτερών θραυσμάτων, μεταλλικών αντικειμένων, λίθων και οτιδήποτε άλλο μπορεί να αποδειχθεί επικίνδυνο για την ασφάλεια του χειριστή και των παρόντων,

• η άμεση εμφύσηση αέρα προς ανθρώπους ή / και ζώα,

• εισαγωγή αντικειμένων από τη γρίλια αναρρόφησης,

• χρήση του μηχανήματος χωρίς τα εξαρτήματα που είναι ειδικά κατασκευασμένα από τον κατασκευαστή για διάφορες χρήσεις ή η χρήση με διάφορα αξεσουάρ διαφορετικά από τα προβλεπόμενα,

• η χρήση του μηχανήματος από περισσότερα άτομα ταυτοχρόνως. ΣΗΜΑΝΤΙΚΟ Η ακατάλληλη χρήση του μηχανήματος έχει ως αποτέλεσμα την ακύρωση της εγγύησης και της ευθύνης του κατασκευαστή, καθιστώντας υπεύθυνο το χρήστη για τις υποχρεώσεις που προκύπτουν από ζημιές ή τραυματισμό του χρήστη ή τρίτων.

Το μηχάνημα αυτό προορίζεται για χρήση από τους καταναλωτές, ήτοι από μη επαγγελματίες χειριστές. Προορίζεται για ερασιτεχνική χρήση.

3.2 ΣΗΜΑΝΣΗ ΑΣΦΑΛΕΙΑΣ

Στο μηχάνημα εμφανίζονται διάφορα σύμβολα (Εικ. 2). Σκοπός τους είναι να υπενθυμίζουν στοEL - 6 χειριστή τη συμπεριφορά που πρέπει να τηρεί για την προσεκτική και ασφαλή χρήση του. Σημασία των συμβόλων: ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ! Αυτό το μηχάνημα, εάν δεν χρησιμοποιείται σωστά, μπορεί να είναι επικίνδυνο για εσάς και για τους άλλους. ΠΡΟΣΟΧΗ! Πριν χρησιμοποιήσετε το μηχάνημα διαβάστε το εγχειρίδιο οδηγιών. Χρησιμοποιείτε προστατευτικά ακοής, γυαλιά. Μην αφήνετε το μηχάνημα εκτεθειμένο στη βροχή (ή στην υγρασία) ΚΙΝΔΥΝΟΣ ΕΚΣΦΕΝΔΟΝΙΣΜΟΥ! Αποφύγετε τον εκσφενδονισμό υλικών από τη ροή αέρα, που μπορεί να προκαλέσουν σοβαρό τραυματισμό ή ζημιές.

ΚΙΝΔΥΝΟΣ ΕΚΣΦΕΝΔΟΝΙΣΜΟΥ! Απομακρύνετε ανθρώπους και ζώα σε ακτίνα τουλάχιστον 15 m κατά τη χρήση του μηχανήματος!. Κίνδυνος ακρωτηριασμού! Κρατάτε πάντα τα χέρια μακριά από τη γρίλια εισόδου αέρα. Η περιστροφή της φτερωτής μπορεί να προκαλέσει σοβαρό τραυματισμό. Κίνδυνος σοβαρών τραυματισμών! Κρατάτε μακριά τον ιματισμό με αιωρούμενα μέρη από τη γρίλια εισόδου αέρα γιατί μπορεί να μπλεχτούν στη φτερωτή και να προκαλέσουν σοβαρό τραυματισμό. Κίνδυνος σοβαρών τραυματισμών! Κρατάτε μακριά τα μαλλιά από τη γρίλια εισόδου αέρα γιατί μπορεί να μπλεχτούν στη φτερωτή και να προκαλέσουν σοβαρό τραυματισμό. Δέστε κατάλληλα τα μακριά μαλλιά. ΣΗΜΑΝΤΙΚΟ Οι κατεστραμμένες ή δυσανάγνωστες αυτοκόλλητες ετικέτες πρέπει να αντικαθίστανται. Ζητήστε τις νέες ετικέτες από το εξουσιοδοτημένο Σέρβις.

3.3 ΕΤΙΚΕΤΑ ΑΝΑΓΝΏΡΙΣΗΣ ΠΡΟΪΟΝΤΟΣ

Η ετικέτα αναγνώρισης προϊόντος φέρει τα ακόλουθα στοιχεία (Εικ. 1 ):

1. Στάθμη ηχητικής ισχύος

2. Σήμα συμμόρφωσης CE

4. Τύπος μηχανήματος

6. Όνομα και διεύθυνση του Κατασκευαστή

7. Κωδικός προϊόντος

Αντιγράψτε τα στοιχεία αναγνώρισης του μηχανήματος στον ειδικό χώρο της ετικέτας, στο πίσω μέρος του εξωφύλλου. ΣΗΜΑΝΤΙΚΟ Χρησιμοποιείτε τα στοιχεία αναγνώρισης που αναγράφονται στην ετικέτα αναγνώρισης προϊόντος κάθε φορά που απευθύνεστε στο εξουσιοδοτημένο Σέρβις.

3.4 ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

Το μηχάνημα αποτελείται από τα ακόλουθα βασικά εξαρτήματα, στα οποία αντιστοιχούν οι παρακάτω λειτουργίες (Εικ.1): A. Κινητήρας: δίνει κίνηση στη φτερωτή. B. Σωλήνας φυσήματος: είναι το εξάρτημα για την αποβολή του αέρα. C. Χειρολαβή χειρισμού: επιτρέπει την ενεργοποίηση των χειριστηρίων του μηχανήματος και τον προσανατολισμό του σωλήνα φυσήματος. D. Ρεζερβουάρ καυσίμου: είναι το δοχείο καυσίμου που τροφοδοτεί τον κινητήρα. E. Πλάκα υποστήριξης: είναι η πλάκα πάνω στην οποία είναι τοποθετημένο το μηχάνημα. Διαθέτει μια χειρολαβή για τη μεταφορά, στην οποία είναι συνδεδεμένοι οι ιμάντες πλάτης. Διαθέτει ένα σύστημα απόσβεσης των κραδασμών, το οποίο εξαλείφει το μεγαλύτερο μέρος κατά τη λειτουργία. F. Ιμάντες πλάτης: ενδυμασία που αποτελείται από υφασμάτινες ζώνες οι οποίες, περνώντας πάνω από τις πλάτες, βοηθούν στην υποστήριξη του μηχανήματος κατά την εργασία. G. Κλειδί σφιξίματος: εργαλείο που χρησιμοποιείται για να σφίξετε ή λασκάρετε βίδες, παξιμάδια και μπουλόνια.EL - 7

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους. Για λόγους αποθήκευσης και μεταφοράς, μερικά εξαρτήματα του μηχανήματος δεν συναρμολογούνται απευθείας στο εργοστάσιο, αλλά πρέπει να τοποθετηθούν μετά την αφαίρεση της συσκευασίας, ακολουθώντας τις παρακάτω οδηγίες. Η αποσυσκευασία και η ολοκλήρωση της συναρμολόγησης πρέπει να γίνονται πάνω σε επίπεδη και σταθερή επιφάνεια με επαρκή χώρο για τη μετακίνηση του μηχανήματος και των υλικών συσκευασίας, χρησιμοποιώντας πάντα τα κατάλληλα εργαλεία. Μη χρησιμοποιείτε το μηχάνημα πριν ολοκληρώσετε τις διαδικασίες που προβλέπει το κεφάλαιο “ΣΥΝΑΡΜΟΛΟΓΗΣΗ”.

4.1 ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Η συσκευασία περιέχει τα εξαρτήματα για τη συναρμολόγηση.

1. Ανοίξτε τη συσκευασία προσεκτικά

για να μη χαθούν τα εξαρτήματα.

2. Συμβουλευθείτε το φυλλάδιο στο

εσωτερικό της συσκευασίας και τις παρούσες οδηγίες χρήσης.

3. Βγάλτε από το κιβώτιο όλα τα μη

συναρμολογημένα εξαρτήματα.

4. Βγάλτε το μηχάνημα από το κιβώτιο.

5. Διαθέστε το κιβώτιο και τα υλικά

συσκευασίας σύμφωνα με την ισχύουσα νομοθεσία.

4.1.2 Τοποθέτηση του σωλήνα

φυσήματος και της χειρολαβής χειρισμού

1. Εισάγετε τον εύκαμπτο σωλήνα (Εικ.

3.B) στο σωλήνα εξόδου του αέρα (Εικ. 3.A) και στερεώστε το κολάρο με ένα κατσαβίδι, έτσι ώστε να ασφαλίσει.

2. Εισάγετε το σωλήνα (Εικ. 3.C) στον

εύκαμπτο σωλήνα (Εικ. 3.Β) προσέχοντας ώστε η προεξοχή (Εικ. 3.G) να βλέπει προς τα κάτω. Στερεώστε το κολάρο με ένα κατσαβίδι, έτσι ώστε να ασφαλίσετε τους σωλήνες.

3. Εισάγετε το στήριγμα της χειρολαβής

χειρισμού (Εικ. 3.H) στο σωλήνα (Εικ. 3.C), ευθυγραμμίζοντάς το με την προεξοχή (Εικ. 3.G). Τοποθετήστε τον κρίκο (Εικ. 3.I) στην προεξοχή (Εικ. 3.J).

4. Στερεώστε τη χειρολαβή χειρισμού (Εικ.

3.K) και βιδώστε τη βίδα (Εικ. 3.L).

5. Περάστε το καλώδιο στους

δύο οδηγούς (Εικ. 3.M).

6. Ευθυγραμμίστε την υποδοχή του σωλήνα

(Εικ. 3.D) με την προεξοχή (Εικ. 3.Ν) του σωλήνα (Εικ. 3.C). Σπρώξτε το σωλήνα (Εικ. 3.C) και γυρίστε τον δεξιόστροφα κατά 90°, έτσι ώστε να ασφαλίσει.

7. Ακολουθήστε τη διαδικασία που

περιγράφεται στα παραπάνω δύο σημεία, για να τοποθετήσετε το σωλήνα (Εικ. 3.E) και το τελικό τμήμα του σωλήνα φυσήματος (Εικ. 3.F).

4.1.3 Αφαίρεση του σωλήνα φυσήματος

ΣΗΜΑΝΤΙΚΟ Ακινητοποιήστε το μηχάνημα (παρ. 6.5) κάθε φορά που αφαιρείτε το σωλήνα φυσήματος. Ανάλογα με τον τύπο του σωλήνα: – Αν ο σωλήνας είναι στερεωμένος με μια προεξοχή πάκτωσης, περιστρέψτε τον αριστερόστροφα. – Αν ο σωλήνας είναι στερεωμένος με τα κολάρα, ξεβιδώστε τα κολάρα με ένα κατσαβίδι και αφαιρέστε τους σωλήνες.

5. ΧΕΙΡΙΣΤΗΡΙΑ ΕΛΕΓΧΟΥ

Ο μοχλός γκαζιού (Εικ. 4.A) επιτρέπει τη ρύθμιση της ταχύτητας περιστροφής της φτερωτής. Η ταχύτητα περιστροφής της φτερωτής πρέπει να είναι κατάλληλη για το είδος της εργασίας (κεφ. 6.4.1) και ρυθμίζεται από την εξασκούμενη πίεση στο μοχλό γκαζιού. Η μέγιστη ταχύτητα επιτυγχάνεται με το μοχλό γκαζιού στο τέρμα.

5.2 ΜΟΧΛΟΣ ΡΥΘΜΙΣΗΣ ΓΚΑΖΙΟΥ

ΚΑΙ ΣΒΗΣΙΜΑΤΟΣ ΚΙΝΗΤΗΡΑ Ο μοχλός (Εικ. 4.Β) εκτελεί μία διπλή λειτουργία:

1. Επιτρέπει την εκκίνηση και το

σβήσιμο του κινητήρα.EL - 8 Ο κινητήρας σβήνει (Εικ. 4.C). Αν ο μοχλός βρίσκεται σε άλλες θέσεις, ο κινητήρας μπορεί να τεθεί σε λειτουργία

2. Επιτρέπει τη ρύθμιση της ταχύτητας

περιστροφής της φτερωτής, διατηρώντας το γκάζι μπλοκαρισμένο στην επιθυμητή θέση. Η ταχύτητα περιστροφής της φτερωτής μπορεί να ρυθμιστεί περιστρέφοντας το μοχλό προς τα κάτω ή προς τα πάνω. Η μέγιστη ταχύτητα επιτυγχάνεται με το μοχλό εντελώς προς τα κάτω. ΣΗΜΕΙΏΣΗ Συνιστάται να χρησιμοποιείτε τη λειτουργία ρύθμισης γκαζιού κατά τις εργασίες μεγάλης διάρκειας, ώστε να μην πιέζετε συνεχώς το μοχλό γκαζιού.

Χρησιμοποιείται για την εκκίνηση με κρύο κινητήρα. Το τσοκ διαθέτει τρεις θέσεις: Θέση A (Εικ. 5.A) - Το τσοκ είναι κλειστό (κανονική λειτουργία και εκκίνηση με ζεστό κινητήρα). Θέση Β (Εικ. 5.Β) - Το τσοκ είναι σε ενδιάμεση θέση (για να διευκολύνει την εκκίνηση του κινητήρα). Θέση C (Εικ. 5.C) - Το τσοκ είναι ανοιχτό (για εκκίνηση με κρύο κινητήρα).

5.4 ΜΠΟΥΤΟΝ ΣΥΣΤΗΜΑΤΟΣ

ΠΡΟΠΛΗΡΏΣΗΣ (PRIMER) Πιέζοντας το λαστιχένιο μπουτόν του συστήματος προπλήρωσης εισάγεται καύσιμο στο καρμπυρατέρ, διευκολύνοντας έτσι την εκκίνηση του κινητήρα.

5.5 ΛΑΒΗ ΧΕΙΡΟΚΙΝΗΤΗΣ ΕΚΚΙΝΗΣΗΣ

Επιτρέπει τη χειροκίνητη εκκίνηση του κινητήρα (Εικ. 6.Α).

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους.

6.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Πριν ξεκινήσετε την εργασία, απαιτούνται μια σειρά ελέγχων και ενεργειών που εξασφαλίζουν την αποδοτική και ασφαλή εκτέλεση της εργασίας. Τοποθετήστε το μηχάνημα σε οριζόντια θέση έτσι ώστε να στηρίζεται καλά στο έδαφος. ΣΗΜΑΝΤΙΚΟ Το μηχάνημα παραδίδεται χωρίς καύσιμο.

6.1.1 Ανεφοδιασμός καυσίμου

Πριν χρησιμοποιήσετε το μηχάνημα ανεφοδιάστε το με καύσιμο. Για την προετοιμασία του μείγματος και τα μέτρα ασφαλείας κατά τον ανεφοδιασμό καυσίμου, βλ. παρ. 7.2, 7.3.

6.2 ΕΛΕΓΧΟΙ ΑΣΦΑΛΕΙΑΣ

Εκτελέστε τους ακόλουθους ελέγχους και βεβαιωθείτε ότι τα αποτελέσματα αντιστοιχούν στις υποδείξεις των πινάκων. Εκτελείτε πάντα τους ελέγχους ασφαλείας πριν τη χρήση.

6.2.1 Γενικός έλεγχος

Αντικείμενο Αποτέλεσμα Χειρολαβές και ιμάντες πλάτης (Εικ. 1.E, 1.F) Καθαρές, στεγνές, σωστά και γερά στερεωμένες στο

Βίδες στο μηχάνημα Καλά βιδωμένες (όχι λασκαρισμένες) Είσοδοι αέρα ψύξης Δεν εμποδίζονται Σωλήνας φυσήματος (Εικ. 1.B) Σωστά τοποθετημένος. Μοχλός γκαζιού (Εικ. 4.Α) Πρέπει να κινείται ελεύθερα, χωρίς

Ρυθμιστής γκαζιού (Εικ. 4.Β) Πρέπει να κινείται ελεύθερα, χωρίς

Φτερωτή Κανένα σημάδι ζημιάςEL - 9 Προστασίες Κανένα σημάδι ζημιάς Μηχάνημα Κανένα σημάδι ζημιάς ή φθοράς Φίλτρο αέρα (Εικ. 9.C, 9.D)

Ηλεκτρικά καλώδια και καλώδιο μπουζί Σε άριστη κατάσταση προς αποφυγή

Πίπα μπουζί (Εικ. 9.F) Σε άριστη κατάσταση και σωστά τοποθετημένη

6.2.2 Δοκιμή λειτουργίας

του μηχανήματος Ενέργεια Αποτέλεσμα Βάλτε εμπρός το μηχάνημα (παρ. 6.3) Το μηχάνημα ξεκινά. Η φτερωτή περιστρέφεται στο ελάχιστο και από σωλήνα φυσήματος βγαίνει λίγος αέρας. Ενεργοποιήστε το μοχλό γκαζιού (Εικ. 4.Α) / ρυθμιστή γκαζιού (Εικ. 4.Β)

περιστρέφεται και από σωλήνα φυσήματος βγαίνει αέρας. Αφήστε το μοχλό γκαζιού (Εικ. 4.Α) / ρυθμιστή γκαζιού (Εικ. 4.Β) Ο μοχλός πρέπει να επιστρέψει αυτόματα και γρήγορα στην ουδέτερη θέση.

περιστρέφεται στο ελάχιστο και από σωλήνα φυσήματος βγαίνει λίγος αέρας. Μετακινήστε το μοχλό ρύθμισης γκαζιού και σβησίματος κινητήρα στη θέση “STOP” (Εικ. 4.C) Ο κινητήρας σβήνει. Η φτερωτή σταματά και από σωλήνα φυσήματος δεν βγαίνει αέρας. Εάν κάποιο αποτελέσματα διαφέρει σε σχέση με τους παρακάτω πίνακες, μην χρησιμοποιήσετε το μηχάνημα! Απευθυνθείτε στο Σέρβις για τον αναγκαίο έλεγχο και την επισκευή.

ΣΗΜΑΝΤΙΚΟ Πάνω στο μηχάνημα υπάρχει μια ετικέτα (Εικ. 2) που συνοψίζει τις κύριες φάσεις για την εκκίνηση. Η ετικέτα είναι ένας γρήγορος οδηγός και δεν αντικαθιστά τις διαδικασίες που περιγράφονται παρακάτω.

1. Η θέση του σώματος πρέπει να είναι

σταθερή και ισορροπημένη,

2. Βεβαιωθείτε ότι ο σωλήνας φυσήματος δεν

είναι στραμμένος προς άτομα ή θραύσματα, ΣΗΜΑΝΤΙΚΟ Για να αποφύγετε το σπάσιμο του σχοινιού εκκίνησης, μην το τραβάτε σε όλο του το μήκος, μην το αφήνετε να τρίβεται πάνω στα χείλη του ανοίγματος οδήγησης του σχοινιού και αφήνετε σταδιακά τη χειρολαβή για να αποφύγετε την ανεξέλεγκτη επιστροφή του. ΣΗΜΑΝΤΙΚΟ Μην τυλίγετε ποτέ το σχοινί εκκίνησης γύρω από το χέρι σας.

6.3.1 Εκκίνηση με κρύο κινητήρα

Ως εκκίνηση με κρύο κινητήρα εννοείται η εκκίνηση τουλάχιστον 5 λεπτά μετά το σβήσιμο του κινητήρα ή μετά από ανεφοδιασμό καυσίμου.

1. Αυξήστε τις στροφές του κινητήρα

μετακινώντας το μοχλό ρύθμισης γκαζιού (Εικ. 4.B) λίγο παραπάνω από το ήμισυ της διαδρομής.

2. Ανοίξτε το τσοκ μετακινώντας το

μοχλό στη θέση «C» (Εικ. 5.C).

3. Πιέστε το μπουτόν του συστήματος

προπλήρωσης (Εικ. 5.D) 10 φορές για να γεμίσει το καρμπυρατέρ.

4. Κρατήστε σταθερά το μηχάνημα

στο έδαφος πιέζοντάς το με το ένα χέρι, για να μη χάσετε τον έλεγχο κατά την εκκίνηση (Εικ. 6.Β).

5. Αυτό το μηχάνημα διαθέτει EASY-

START. Τραβήξτε σταθερά τη χειρολαβή εκκίνησης, χωρίς απότομες κινήσεις (η εκκίνηση γίνεται κατά το τελευταίο κομμάτι της διαδρομής). Τραβήξτε μερικές φορές έως ότου αρχίσουν οι πρώτες εκρήξεις ανάφλεξης.

6. Μετακινήστε το τσοκ στη

θέση «B» (Εικ. 5.B).

7. Τραβήξτε τη χειρολαβή εκκίνησης για να

πάρει κανονικά εμπρός ο κινητήρας.

8. Αφήστε σε λειτουργία τον κινητήρα για

τουλάχιστον 1 λεπτό ώστε να ζεσταθεί.

9. Κλείστε το τσοκ (Εικ. 5.A) μετακινώντας

το μοχλό στη θέση «A».

10. Μετακινήστε το μοχλό ρύθμισης

γκαζιού (Εικ. 4.B) στο ελάχιστο για να απενεργοποιηθεί το σύστημα εκκίνησης και να λειτουργήσει ο κινητήρας στο ρελαντί. ΣΗΜΑΝΤΙΚΟ Τραβώντας επανειλημμένα τη χειρολαβή του σχοινιού εκκίνησης με το τσοκ ανοιχτό, μπορεί να μπουκώσει ο κινητήρας καθιστώντας δύσκολη την εκκίνηση. Σε περίπτωση που μπουκώσει ο κινητήρας (βλ. παρ. 14.5).EL - 10

6.3.2 Εκκίνηση με ζεστό κινητήρα

Για την εκκίνηση με κινητήρα ζεστό (αμέσως μετά το σβήσιμο του κινητήρα):

1. Εκτελέστε τις ενέργειες 1 - 3 - 4

- 6 - 7 - 9 - 10 της προηγούμενης διαδικασίας (παρ. 6.3.1).

6.3.3 Χρήση των ιμάντων πλάτης

Οι ιμάντες πλάτης πρέπει να φοριούνται μετά την εκκίνηση του μηχανήματος. Οι ιμάντες πλάτης πρέπει να ρυθμίζονται ανάλογα με το ύψος και το σωματότυπο του χειριστή.

1. Φορέστε τους ιμάντες πλάτης όπως

ένα κανονικό σακίδιο (Εικ. 7.A).

2. Κλείστε τις αγκράφες με κόκκινα κλιπ

στην αριστερή πλευρά και στη μέση.

3. Τεντώστε τους ιμάντες έτσι ώστε

να κατανέμεται ομοιόμορφα το φορτίο στους ώμους.

4. Για να αντέξετε το βάρος του σωλήνα

φυσήματος, συνδέστε το συνδετήρα (Εικ. 7.B) στο στήριγμα της χειρολαβής χειρισμού (Εικ. 7.C) και κλείστε την αγκράφα με μαύρο κλιπ στο δεξιό ώμο (Εικ. 7.D).

Κατά τη διάρκεια της εργασίας, πρέπει να κρατάτε πάντα σταθερά το μηχάνημα με το δεξί χέρι στη χειρολαβή χειρισμού (Εικ. 15).

6.4.1 Ρύθμιση της ταχύτητας

Είναι σκόπιμο να ρυθμίζετε πάντα την ταχύτητα περιστροφής της φτερωτής ανάλογα με τον τύπο του υλικού για απομάκρυνση: – χαμηλή ταχύτητα φυσήματος για ελαφρά υλικά και μικρά κλαδιά στο γκαζόν, – μεσαία ταχύτητα φυσήματος για χλόη και ελαφρά φύλλα σε άσφαλτο ή σταθερό έδαφος, – υψηλή ταχύτητα φυσήματος (μοχλός γκαζιού στο τέρμα) για πιο βαριά υλικά, όπως το φρέσκο χιόνι ή ογκώδη απορρίμματα.

6.4.2 Συμβουλές για τη χρήση

Μπορείτε να ρυθμίστε τη θέση και την κλίση της χειρολαβής χειρισμού (Εικ. 3.K) ώστε να πετύχετε μια άνετη θέση εργασίας. Για τη ρύθμιση: – Ξεβιδώστε τη βίδα (Εικ. 3.L). – Για να ρυθμίσετε την κλίση, μετακινήστε τη χειρολαβή χειρισμού προς τα εμπρός ή προς τα πίσω. – Για να ρυθμίσετε τη θέση, μετακινήστε το στήριγμα της χειρολαβής χειρισμού προς τα εμπρός ή προς τα πίσω. – Μετά τη ρύθμιση, βιδώστε τη βίδα (Εικ. 3.L). Προχωράτε αργά κρατώντας το τερματικό μέρος του σωλήνα φυσήματος σε κατάλληλη απόσταση από το έδαφος (Εικ. 8.Α). Για να μη σκορπίσετε το υλικό για απομάκρυνση, κατευθύνετε το ρεύμα αέρα γύρω από το συσσωρευμένο υλικό. Ποτέ μην κατευθύνετε το ρεύμα αέρα στο κέντρο του συσσωρευμένου υλικού. ΣΗΜΑΝΤΙΚΟ Ακινητοποιήστε το μηχάνημα (παρ. 6.5) όταν μετακινήστε από μία ζώνη εργασίας σε άλλη.

Για να ακινητοποιήσετε το μηχάνημα:

1. Ελευθερώστε το μοχλό γκαζιού (Εικ. 4.Α),

μετακινήστε στην αρχή της διαδρομής το μοχλό ρύθμισης γκαζιού (Εικ. 4.Β) και αφήστε τον κινητήρα να λειτουργήσει στο ρελαντί για λίγα δευτερόλεπτα.

2. Μετακινήστε το μοχλό (Εικ. 4.Β)

στη θέση «STOP» (Εικ. 4.C).

3. Περιμένετε έως ότου

ακινητοποιηθεί η φτερωτή. Για να ακινητοποιηθεί η φτερωτή, μετά το σβήσιμο του μηχανήματος, πρέπει να περάσουν λίγα δευτερόλεπτα. Μετά το σβήσιμο ο κινητήρας μπορεί να έχει πολύ υψηλή θερμοκρασία. Μην αγγίζετε. Κίνδυνος εγκαυμάτων. ΣΗΜΑΝΤΙΚΟ Ακινητοποιήστε το μηχάνημα (παρ. 6.5) και αποσυνδέετε την πίπα από το μπουζί (Εικ. 9.F) κάθε φορά που αφήνετε το μηχάνημα χωρίς φύλαξη ή όταν δεν χρησιμοποιείται. ΣΗΜΑΝΤΙΚΟ Ακινητοποιήστε το μηχάνημα (παρ. 6.5) όταν μετακινήστε από μία ζώνη εργασίας σε άλλη.

• Αποσυνδέστε την πίπα από το μπουζί (Εικ. 9.F).EL - 11

• Αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον.

• Εκτελέστε τον καθαρισμό (παρ. 7.4).

• Βεβαιωθείτε ότι δεν υπάρχουν λασκαρισμένα ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

7. ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους. Πριν ξεκινήσετε οποιαδήποτε επέμβαση συντήρησης:

• Ακινητοποιήστε το μηχάνημα,

• Αποσυνδέστε την πίπα από το μπουζί (Εικ. 9.F),

• Περιμένετε έως ότου κρυώσει ο κινητήρας,

• Διαβάστε τις αντίστοιχες οδηγίες,

• Φοράτε κατάλληλη ενδυμασία, γάντια εργασίας και γυαλιά προστασίας,

• Η συχνότητα και η διαδικασία επέμβασης περιγράφονται στον “Πίνακα συντήρησης” (βλ. κεφ. 13). Σκοπός του πίνακα είναι να σας βοηθήσει να διατηρείτε σε καλή και ασφαλή κατάσταση το μηχάνημά σας. Στον πίνακα αναφέρονται οι κύριες επεμβάσεις και οι προβλεπόμενοι χρόνοι για κάθε μία από αυτές. Η επέμβαση πρέπει να γίνεται όταν επέλθει η πρώτη προθεσμία.

• Η χρήση μη γνήσιων ανταλλακτικών και εξαρτημάτων μπορεί να έχει αρνητικές συνέπειες για τη λειτουργία και την ασφάλεια του μηχανήματος. Ο κατασκευαστής δεν φέρει καμία ευθύνη σε περίπτωση βλάβης ή τραυματισμού εξαιτίας της χρήσης αυτών των προϊόντων.

• Τα γνήσια ανταλλακτικά διατίθενται από τα εξουσιοδοτημένα συνεργεία και καταστήματα.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένα ή ελαττωματικά εξαρτήματα. Τα εξαρτήματα που έχουν πάθει ζημιά δεν πρέπει να επισκευάζονται αλλά να αντικαθίστανται. ΣΗΜΑΝΤΙΚΟ Όλες οι επεμβάσεις συντήρησης και ρύθμισης που δεν περιγράφονται στο εγχειρίδιο πρέπει να εκτελούνται από τον Αντιπρόσωπο ή από ένα εξειδικευμένο συνεργείο.

7.2 ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΜΕΙΓΜΑΤΟΣ

Το μηχάνημα διαθέτει δίχρονο κινητήρα που λειτουργεί με μείγμα βενζίνης και λαδιού λίπανσης. ΣΗΜΑΝΤΙΚΟ Η χρήση σκέτης βενζίνης καταστρέφει τον κινητήρα και έχει ως αποτέλεσμα την ακύρωση της εγγύησης. ΣΗΜΑΝΤΙΚΟ Χρησιμοποιείτε μόνον καύσιμα και λιπαντικά ποιότητας για να διατηρείτε τις επιδόσεις και να εξασφαλίζετε τη διάρκεια των μηχανικών οργάνων.

7.2.1 Χαρακτηριστικά της βενζίνης

Χρησιμοποιείτε μόνον αμόλυβδη βενζίνη (πράσινη) με αριθμό οκτανίων τουλάχιστον 90 N.O. ΣΗΜΑΝΤΙΚΟ Η αμόλυβδη βενζίνη δημιουργεί κατακάθια εάν παραμείνει πάνω από 2 μήνες στο μπιτόνι. Χρησιμοποιείτε πάντα καινούργια βενζίνη!

7.2.2 Χαρακτηριστικά λαδιού

Χρησιμοποιείτε μόνο συνθετικό λάδι αρίστης ποιότητας, ειδικό για δίχρονους κινητήρες, με ελάχιστες προδιαγραφές JASO FC. Ο τοπικός Αντιπρόσωπος διαθέτει λάδια ειδικά μελετημένα για κινητήρες αυτού του τύπου, τα οποία εξασφαλίζουν υψηλό βαθμός προστασίας. Η χρήση των λαδιών αυτών επιτρέπει τη σύνθεση μείγματος 2,5%, το οποίο αποτελείται από 1 μέρος λαδιού για κάθε 40 μέρη βενζίνης.

7.2.3 Προετοιμασία και διατήρηση

του μείγματος Στον πίνακα αναγράφονται οι ποσότητες βενζίνης και λαδιού που πρέπει να χρησιμοποιούνται για το μείγμα. Βενζίνη Συνθετικό λάδι 2χρονων

λίτρα λίτρα 1 0,025 2 0,050EL - 12 3 0,075 5 0,125 10 0,250 Για την προετοιμασία του μείγματος:

1. Αδειάστε σε εγκεκριμένο μπιτόνι

περίπου τη μισή ποσότητας βενζίνης.

2. Προσθέστε όλο το λάδι.

3. Προσθέστε την υπόλοιπη βενζίνη.

4. Κλείστε την τάπα και ανακινήστε δυνατά.

ΣΗΜΑΝΤΙΚΟ Το μείγμα υπόκειται σε γήρανση. Μην αποθηκεύετε μεγάλες ποσότητες μείγματος για να μη σχηματιστούν κατακάθια. ΣΗΜΑΝΤΙΚΟ Τα μπιτόνια του μείγματος και της βενζίνης πρέπει να είναι διαφορετικά και αναγνωρίσιμα για να αποφεύγετε η σύγχυση κατά τη χρήση τους. ΣΗΜΑΝΤΙΚΟ Καθαρίζετε κατά περιόδους τα μπιτόνια της βενζίνης και του μείγματος για να αφαιρέσετε τυχόν κατακάθια.

7.3 ΑΝΕΦΟΔΙΑΣΜΟΣ ΚΑΥΣΙΜΟΥ

Ο ανεφοδιασμός καυσίμου πρέπει να γίνεται με το μηχάνημα σβηστό και την πίπα του μπουζί αποσυνδεδεμένη. Πριν τον ανεφοδιασμό:

1. Ανακινήστε δυνατά το μπιτόνι με το μείγμα.

2. Τοποθετήστε το μηχάνημα σε επίπεδη

και σταθερή θέση με την τάπα του ρεζερβουάρ μείγματος προς τα πάνω. ΣΗΜΕΙΏΣΗ Πάνω στην τάπα του ρεζερβουάρ μείγματος (Εικ. 11.Α) υπάρχει το παρακάτω σύμβολο: Ρεζερβουάρ μείγματος

3. Καθαρίστε την τάπα του ρεζερβουάρ και

τη γύρω περιοχή για να αποφύγετε την είσοδο ακαθαρσιών κατά τον ανεφοδιασμό.

4. Ανοίξτε προσεκτικά την τάπα του

ρεζερβουάρ για να εκτονωθεί σταδιακά η πίεση.

5. Για τον ανεφοδιασμό χρησιμοποιήστε

ένα χωνί, αποφεύγοντας την πλήρωση του ρεζερβουάρ έως το χείλος.

7.4 ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

ΚΑΙ ΤΟΥ ΚΙΝΗΤΗΡΑ Για να μειωθεί ο κίνδυνος πυρκαγιάς, διατηρείτε το μηχάνημα και, ιδίως, τον κινητήρα καθαρό από φύλλα και κλαδιά.

• Καθαρίζετε πάντα το μηχάνημα μετά τη χρήση χρησιμοποιώντας ένα καθαρό πανί εμποτισμένο με ουδέτερο απορρυπαντικό.

• Αφαιρέστε οποιοδήποτε ίχνος υγρασίας χρησιμοποιώντας ένα μαλακό και στεγνό πανί. Η υγρασία μπορεί να προκαλέσει ηλεκτροπληξία.

• Μη χρησιμοποιείτε διαβρωτικά απορρυπαντικά ή διαλύτες για να καθαρίσετε τα πλαστικά μέρη ή τις χειρολαβές.

• Μη χρησιμοποιείτε νερό υπό πίεση για να μη βρέξετε τον κινητήρα και τα ηλεκτρικά εξαρτήματα.

• Διατηρείτε πάντα τη φτερωτή καθαρή και χωρίς σκόνη ή υπολείμματα, φυσώντας πεπιεσμένο αέρα μέσα στη γρίλια. Μην ψεκάζετε τη φτερωτή με νερό.

• Για να αποφύγετε την υπερθέρμανση και βλάβες στον κινητήρα, βεβαιωθείτε ότι οι γρίλιες αναρρόφησης του αέρα ψύξης είναι καθαρές και ελεύθερες από υπολείμματα.

7.5 ΠΑΞΙΜΑΔΙΑ ΚΑΙ ΒΙΔΕΣ ΣΤΕΡΕΏΣΗΣ

• Τα παξιμάδια και οι βίδες πρέπει να είναι καλά σφιγμένα, ώστε να είστε σίγουροι ότι το μηχάνημα λειτουργεί με ασφάλεια.

• Ελέγχετε τακτικά αν οι χειρολαβές είναι καλά σφιγμένες.

8. ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ

8.1 ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΦΙΛΤΡΟΥ ΑΕΡΑ

ΣΗΜΑΝΤΙΚΟ Ο καθαρισμός του φίλτρου αέρα είναι απαραίτητος για την καλή λειτουργία και τη διάρκεια ζωής του μηχανήματος. Μην εργάζεστε χωρίς φίλτρο ή αν το φίλτρο έχει φθαρεί, προκειμένου να αποφύγετε ανεπανόρθωτες βλάβες στον κινητήρα. Ο καθαρισμός πρέπει να εκτελείται κάθε 8-10 ώρες εργασίας. Για να καθαρίσετε το φίλτρο:

1. Ξεβιδώστε τις δύο λαβές (Εικ. 9.A)

και αφαιρέστε το καπάκι (Εικ. 9.B).

2. Αφαιρέστε το χάρτινο φίλτρο (Εικ. 9.C)

και το σπόγγινο φίλτρο (Εικ. 9.D).EL - 13

3. Φυσήξτε το χάρτινο φίλτρο

για να αφαιρέσετε σκόνη και υπολείμματα (εικ. 10.Α).

4. Πλύνετε το σπόγγινο φίλτρο

με νερό (εικ. 10.B). ΣΗΜΑΝΤΙΚΟ Μη χρησιμοποιείτε βενζίνη, απορρυπαντικά ή άλλο για τον καθαρισμό του φίλτρου.

5. Αφήστε να στεγνώσει το

σπόγγινο φίλτρο στον αέρα.

6. Καθαρίστε το εξωτερικό της

θήκης του φίλτρου από σκόνη, υπολείμματα ή ακαθαρσίες.

7. Τοποθετήστε τα φίλτρα στη θέση τους

(εικ. 9) (βεβαιωθείτε ότι το σπόγγινο φίλτρο είναι εντελώς στεγνό),

8. Τοποθετήστε το καπάκι (Εικ. 9.B),

στερεώνοντας τις λαβές (Εικ. 9.A).

8.2 ΕΛΕΓΧΟΣ ΤΟΥ ΜΠΟΥΖΙ

Για να έχετε πρόσβαση στο μπουζί (Εικ. 9.G) αφαιρέστε την πίπα (Εικ. 9.F). Το μπουζί πρέπει να αντικαθίσταται με ανταλλακτικά ανάλογων χαρακτηριστικών σε περίπτωση που έχουν καεί τα ηλεκτρόδια ή έχει φθαρεί η μόνωση και οπωσδήποτε κάθε 100 ώρες λειτουργίας. Για επεμβάσεις στο μπουζί απευθυνθείτε στο κατάστημα πώλησης ή στο εξουσιοδοτημένο Σέρβις. Για τις επεμβάσεις στο μπουζί, συμβουλευτείτε τον πίνακα συντήρησης και τον πίνακα ανεύρεσης των βλαβών.

8.3 ΣΧΟΙΝΙ ΕΚΚΙΝΗΣΗΣ

Το σχοινί εκκίνησης πρέπει να αντικαθίσταται από την Αντιπροσωπεία με τα πρώτα σημάδια φθοράς.

8.4 ΡΥΘΜΙΣΗ ΤΟΥ ΚΑΡΜΠΥΡΑΤΕΡ

Το καρμπυρατέρ είναι ρυθμισμένο από το εργοστάσιο έτσι ώστε να επιτυγχάνονται οι μέγιστες επιδόσεις σε κάθε κατάσταση χρήσης με την ελάχιστη εκπομπή επιβλαβών καυσαερίων σύμφωνα με την ισχύουσα νομοθεσία. Σε περίπτωση μείωσης των επιδόσεων απευθυνθείτε στην Αντιπροσωπεία για έλεγχο της ανάμειξης και του κινητήρα. Ρυθμίσεις του καρμπυρατέρ: T = ρύθμιση του ρελαντί L = ρύθμιση μείγματος χαμηλής ταχύτητας H = ρύθμιση μείγματος υψηλής ταχύτητας

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται κατά την αποθήκευση του μηχανήματος περιγράφονται στην παρ. 2.4. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους.

9.1 ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Εάν δεν πρόκειται να χρησιμοποιήσετε το μηχάνημα περισσότερο από 2-3 μήνες, πρέπει να λάβετε ορισμένα μέτρα για να αποφύγετε δυσκολίες επανεκκίνησης ή ανεπανόρθωτες βλάβες στον κινητήρα. Πριν αποθηκεύσετε το μηχάνημα:

1. Αδειάστε το ρεζερβουάρ καυσίμου σε

ανοικτούς χώρους και με κρύο κινητήρα

2. Μειώστε τις στροφές στο ρελαντί και

αφήστε το μηχάνημα να λειτουργεί έως ότου εξαντληθεί όλο το καύσιμο από το ρεζερβουάρ και το καρμπυρατέρ.

3. Αφήστε τον κινητήρα να κρυώσει.

4. Καθαρίστε καλά το μηχάνημα.

5. Βεβαιωθείτε ότι δεν υπάρχουν

λασκαρισμένα ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

6. Αποθήκευση του μηχανήματος:

– σε στεγνό περιβάλλον – προφυλαγμένο από τις καιρικές συνθήκες – σε σημείο στο οποίο δεν έχουν πρόσβαση τα παιδιά. – βεβαιωθείτε ότι έχετε αφαιρέσει κλειδιά ή εργαλεία που χρησιμοποιήσατε για τη συντήρηση. Πριν θέσετε σε λειτουργία το μηχάνημα:

1. Προετοιμασία του μηχανήματος (κεφ. 6).

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ

Κάθε φορά που είναι αναγκαίο να μετακινήσετε ή να μεταφέρετε το μηχάνημα: – Ακινητοποιήστε το μηχάνημα (παρ. 6.5).EL - 14 – Περιμένετε έως ότου ακινητοποιηθεί η φτερωτή. – Αποσυνδέστε την πίπα από το μπουζί (Εικ. 9.G). – Πιάστε το μηχάνημα μόνο από τις χειρολαβές και γυρίστε τους σωλήνες έτσι ώστε να μην αποτελούν εμπόδιο. Όταν μεταφέρετε το μηχάνημα με ένα όχημα: – αφαιρέστε τους σωλήνες, – στερεώστε κατάλληλα το μηχάνημα με σχοινιά ή αλυσίδες, – τοποθετήστε το ώστε να μην αποτελεί κίνδυνο.

11. ΣΕΡΒΙΣ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

Το παρόν εγχειρίδιο παρέχει όλες τις αναγκαίες οδηγίες για το χειρισμό του μηχανήματος και για μια σωστή βασική συντήρηση που εκτελείται από το χρήστη. Όλες οι επεμβάσεις ρύθμισης και συντήρησης που δεν περιγράφονται στο παρόν εγχειρίδιο πρέπει να εκτελούνται από την Αντιπροσωπεία ή από εξειδικευμένο συνεργείο που διαθέτει τις αναγκαίες γνώσεις και τον εξοπλισμό για τη σωστή εκτέλεση των εργασιών, διατηρώντας τον αρχικό βαθμό ασφαλείας του μηχανήματος. Οι επεμβάσεις σε μη εξειδικευμένα συνεργεία και χωρίς τον κατάλληλο εξοπλισμό έχουν ως αποτέλεσμα την ακύρωση κάθε είδους Εγγύησης και κάθε υποχρέωσης ή ευθύνης του Κατασκευαστή.

• Τα εξουσιοδοτημένα συνεργεία αναλαμβάνουν τις επισκευές και τη συντήρηση υπό εγγύηση.

• Τα εξουσιοδοτημένα συνεργεία παρέχουν πάντοτε γνήσια ανταλλακτικά. Τα γνήσια ανταλλακτικά και εξαρτήματα έχουν μελετηθεί ειδικά για τα μηχανήματα.

• Τα γνήσια ανταλλακτικά και εξαρτήματα έχουν μελετηθεί ειδικά για τα μηχανήματα.

• Τα μη γνήσια ανταλλακτικά και εξαρτήματα δεν είναι εγκεκριμένα. Η χρήση μη γνήσιων ανταλλακτικών και εξαρτημάτων μπορεί να επηρεάσει την ασφάλεια του μηχανήματος και απαλλάσσει τον κατασκευαστή από κάθε υποχρέωση ή ευθύνη.

• Συνιστάται να απευθύνεστε στο εξουσιοδοτημένο συνεργείο μια φορά το χρόνο για τη συντήρηση και τον έλεγχο των διατάξεων ασφαλείας.

Η εγγύηση καλύπτει όλες τις αστοχίες υλικού και κατασκευής. Ο χρήστης οφείλει να τηρεί σχολαστικά όλες τις οδηγίες του παρόντος εγχειριδίου. Η εγγύηση δεν καλύπτει βλάβες που οφείλονται σε:

• Μη τήρηση των οδηγιών του εγχειριδίου.

• Λανθασμένη ή μη επιτρεπόμενη χρήση και συναρμολόγηση.

• Χρήση μη γνήσιων ανταλλακτικών.

• Χρήση μη παρεχόμενων ή μη εγκεκριμένων από τον κατασκευαστή εξαρτημάτων. Η εγγύηση επίσης δεν καλύπτει:

• Τη συνήθη φθορά των αναλώσιμων.

• Φυσιολογική φθορά. Ο αγοραστής προστατεύεται από την ισχύουσα νομοθεσία της χώρας του. Τα δικαιώματα του αγοραστή που προβλέπει η εθνική νομοθεσία δεν περιορίζονται σε καμία περίπτωση από την παρούσα εγγύηση.

13. ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΗΣ

Επέμβαση Συχνότητα Παράγραφος

Έλεγχος όλων των συνδέσεων Πριν από κάθε χρήση 7.5 Έλεγχοι ασφαλείας / Έλεγχος χειριστηρίων Πριν από κάθε χρήση 6.2 Γενικός καθαρισμός και έλεγχος Μετά από κάθε χρήση 7.4

Έλεγχος/συμπλήρωση καυσίμου Πριν από κάθε χρήση 7.3 Γενικός καθαρισμός και έλεγχος Μετά από κάθε χρήση 7.4 Καθαρισμός του φίλτρου αέρα 8-10 ώρες / στο τέλος κάθε σεζόν 8.1EL - 15 Επέμβαση Συχνότητα Παράγραφος Καθαρισμός μπουζί 10 ώρες / στο τέλος

Αλλαγή μπουζί 100 ώρες / στο τέλος

*** Επεμβάσεις που πρέπει να εκτελούνται από εξουσιοδοτημένο Σέρβις ή συνεργείο

ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΏΣΗ

παίρνει εμπρός και δεν κρατάει το ρελαντί Λανθασμένη διαδικασία εκκίνησης. Τηρείτε τις οδηγίες (παρ. 6.3). Βρώμικο μπουζί ή λανθασμένη απόσταση μεταξύ των ηλεκτροδίων Ελέγξτε το μπουζί (παρ. 8.2). Βουλωμένο φίλτρο αέρα Καθαρίστε ή/και αντικαταστήστε το φίλτρο (παρ. 8.1). Προβλήματα ανάμειξης Απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

2. Ο κινητήρας παίρνει

εμπρός, αλλά αποδίδει χαμηλή ισχύ. Βουλωμένο φίλτρο αέρα Καθαρίστε ή/και αντικαταστήστε το φίλτρο (παρ. 8.1). Προβλήματα ανάμειξης Απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

λειτουργεί ομαλά ή δεν αποδίδει ισχύ με φορτίο Βρώμικο μπουζί ή λανθασμένη απόσταση μεταξύ των ηλεκτροδίων Ελέγξτε το μπουζί (παρ. 8.2). Προβλήματα ανάμειξης Απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

4. Ο κινητήρας καπνίζει

Λανθασμένη σύνθεση του μείγματος Προετοιμάστε το μείγμα σύμφωνα με τις οδηγίες (παρ. 7.2). Προβλήματα ανάμειξης Απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

Τραβήξατε τη χειρολαβή εκκίνησης αρκετές φορές με το τσοκ ανοιχτό Βγάλτε το μπουζί (παρ. 8.2) και τραβήξτε απαλά τη χειρολαβή του σχοινιού εκκίνησης (Εικ. 6.Α) για να εξαλείψετε το πλεόνασμα καυσίμου. Στη συνέχεια σκουπίστε τα ηλεκτρόδια του μπουζί και τοποθετήστε το στον κινητήρα.

περιστρέφεται αλλά ο αέρας δεν βγαίνει από το σωλήνα φυσήματος Σωλήνας φυσήματος μπλοκαρισμένος ή βουλωμένος Σταματήστε το μηχάνημα και αφαιρέστε ενδεχομένως τα εμπόδια.

7. Υπερβολικός θόρυβος

ή/και κραδασμοί κατά την εργασία Λασκαρισμένα ή κατεστραμμένα

Σταματήστε το μηχάνημα και αποσυνδέστε το καλώδιο του μπουζί (Εικ. 9.F). Ελέγξτε ενδεχόμενες ζημιές. Ελέγξτε αν υπάρχουν λασκαρισμένα εξαρτήματα και σφίξτε τα. Απευθυνθείτε σε εξουσιοδοτημένο Σέρβις για τους ελέγχους, τις αντικαταστάσεις ή τις επισκευές.

Φθαρμένα ή λασκαρισμένα εξαρτήματα. Σταματήστε το μηχάνημα και αποσυνδέστε το καλώδιο του μπουζί (Εικ. 9.F). Ελέγξτε ενδεχόμενες ζημιές. Ελέγξτε αν υπάρχουν λασκαρισμένα εξαρτήματα και σφίξτε τα. Απευθυνθείτε σε εξουσιοδοτημένο Σέρβις για τους ελέγχους, τις αντικαταστάσεις ή τις επισκευές.EL - 16 ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΏΣΗ

9. Το μηχάνημα εκπέμπει

καπνό κατά τη λειτουργία του Φυσητήρας κατεστραμμένος. Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αποσυνδέστε το καλώδιο του μπουζί και απευθυνθείτε στο Σέρβις. Αν τα προβλήματα συνεχίσουν ακόμα και μετά τις παραπάνω ενέργειες, απευθυνθείτε στην Αντιπροσωπεία.EN - 1

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή:

Φορητός φυσητήρας πλάτης για κήπους με κινητήρα εσωτερικής καύσης a) Τύπος / Βασικό Μοντέλο c) Αριθμός μητρώου d) Κινητήρας: κινητήρας εσωτερικής

3. Συμμορφώνεται με τις προδιαγραφές της

4. Αναφορά στους Κανονισμούς

εναρμόνισης g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος k) Ροή αέρα n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος TR ( Orijinal Talimatların Tercümesi) AT Uygunluk Beyanı (2006/42/CE Makine Direktifi, Ek II, bölüm A)
