ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GHE 105 STIHL

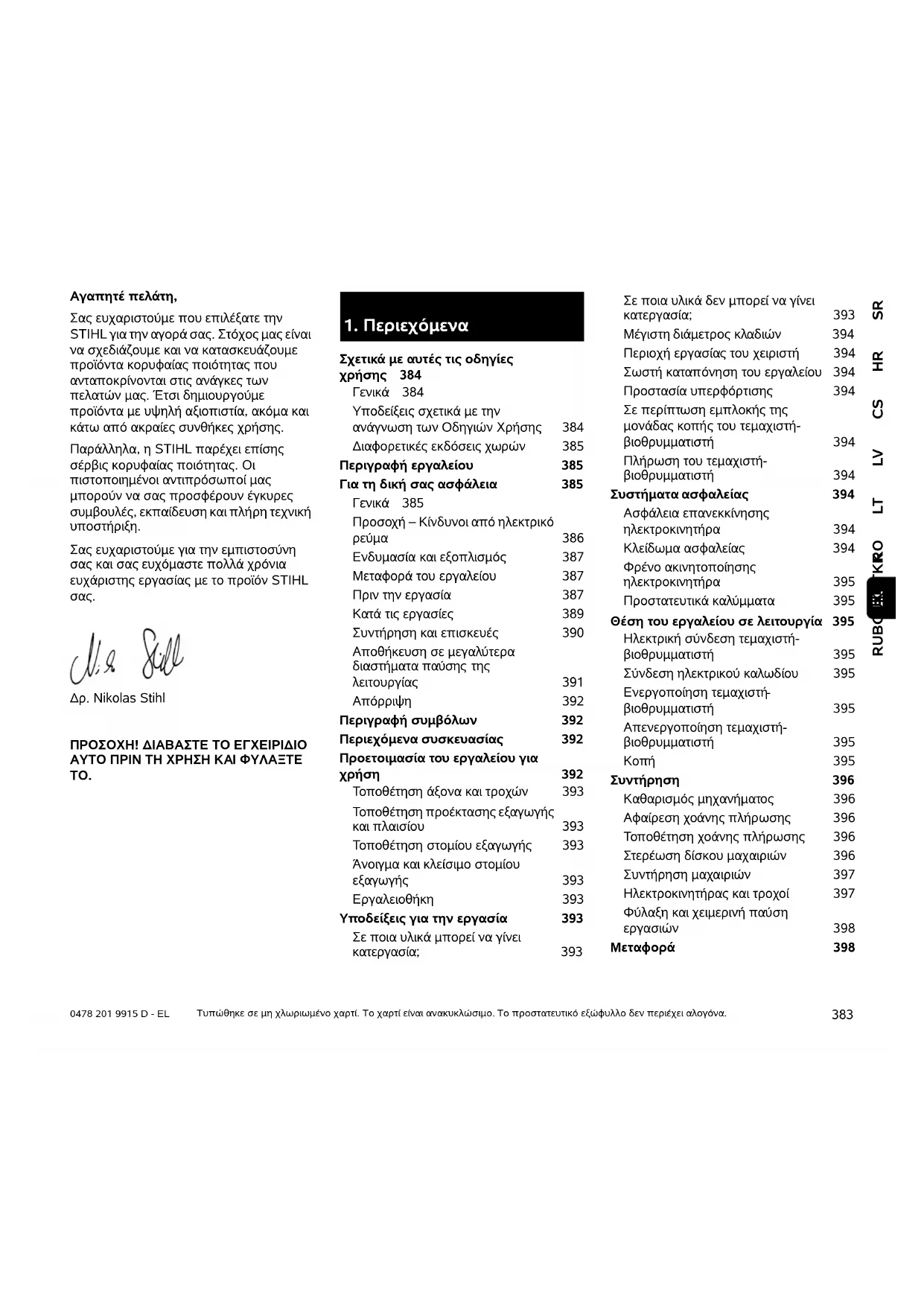

ROEL SRHRCSLVLT 0478 201 9915 D - EL RUBGUKETKK Αγαπητέ πελάτη, Σας ευχαριστούμε που επιλέξατε την STIHL για την αγορά σας. Στόχος μας είναι να σχεδιάζουμε και να κατασκευάζουμε προϊόντα κορυφαίας ποιότητας που ανταποκρίνονται στις ανάγκες των πελατών μας. Έτσι δημιουργούμε προϊόντα με υψηλή αξιοπιστία, ακόμα και κάτω από ακραίες συνθήκες χρήσης. Παράλληλα, η STIHL παρέχει επίσης σέρβις κορυφαίας ποιότητας. Οι πιστοποιημένοι αντιπρόσωποί μας μπορούν να σας προσφέρουν έγκυρες συμβουλές, εκπαίδευση και πλήρη τεχνική υποστήριξη. Σας ευχαριστούμε για την εμπιστοσύνη σας και σας ευχόμαστε πολλά χρόνια ευχάριστης εργασίας με το προϊόν STIHL

∆ρ. Nikolas Stihl ΠΡΟΣΟΧΗ! ∆ΙΑΒΑΣΤΕ ΤΟ ΕΓΧΕΙΡΙ∆ΙΟ ΑΥΤΟ ΠΡΙΝ ΤΗ ΧΡΗΣΗ ΚΑΙ ΦΥΛΑΞΤΕ

Τυπώθηκε σε μη χλωριωμένο χαρτί. Το χαρτί είναι ανακυκλώσιμο. Το προστατευτικό εξώφυλλο δεν περιέχει αλογόνα.

Σχετικά με αυτές τις οδηγίες χρήσης 384 Γενικά 384 Υποδείξεις σχετικά με την ανάγνωση των Οδηγιών Χρήσης 384 ∆ιαφορετικές εκδόσεις χωρών 385 Περιγραφή εργαλείου 385 Για τη δική σας ασφάλεια 385 Γενικά 385 Προσοχή – Κίνδυνοι από ηλεκτρικό ρεύμα 386 Ενδυμασία και εξοπλισμός 387 Μεταφορά του εργαλείου 387 Πριν την εργασία 387 Κατά τις εργασίες 389 Συντήρηση και επισκευές 390 Αποθήκευση σε μεγαλύτερα διαστήματα παύσης

λειτουργίας 391 Απόρριψη 392 Περιγραφή συμβόλων 392 Περιεχόμενα συσκευασίας 392 Προετοιμασία του εργαλείου για χρήση 392 Τοποθέτηση άξονα και τροχών 393 Τοποθέτηση προέκτασης εξαγωγής και πλαισίου 393 Τοποθέτηση στομίου εξαγωγής 393 Άνοιγμα και κλείσιμο στομίου εξαγωγής 393 Εργαλειοθήκη 393 Υποδείξεις για την εργασία 393 Σε ποια υλικά μπορεί να γίνει κατεργασία; 393 Σε ποια υλικά δεν μπορεί να γίνει κατεργασία;393

διάμετρος κλαδιών 394 Περιοχή εργασίας του χειριστή 394 Σωστή καταπόνηση του εργαλείου 394 Προστασία υπερφόρτισης 394 Σε περίπτωση εμπλοκής της μονάδας κοπής του τεμαχιστή- βιοθρυμματιστή 394 Πλήρωση του τεμαχιστή- βιοθρυμματιστή 394 Συστήματα ασφαλείας 394 Ασφάλεια επανεκκίνησης ηλεκτροκινητήρα 394 Κλείδωμα ασφαλείας 394 Φρένο ακινητοποίησης ηλεκτροκινητήρα 395 Προστατευτικά καλύμματα 395 Θέση του εργαλείου σε λειτουργία 395 Ηλεκτρική σύνδεση τεμαχιστή- βιοθρυμματιστή 395 Σύνδεση ηλεκτρικού καλωδίου 395 Ενεργοποίηση τεμαχιστή

βιοθρυμματιστή 395 Απενεργοποίηση τεμαχιστή- βιοθρυμματιστή 395 Κοπή 395 Συντήρηση 396 Καθαρισμός μηχανήματος 396 Αφαίρεση χοάνης πλήρωσης 396 Τοποθέτηση χοάνης πλήρωσης 396 Στερέωση δίσκου μαχαιριών 396 Συντήρηση μαχαιριών 397 Ηλεκτροκινητήρας και τροχοί 397 Φύλαξη και χειμερινή παύση εργασιών 398 Μεταφορά 3980478 201 9915 D - EL

Οι παρούσες οδηγίες χρήσης αποτελούν μετάφραση των πρωτότυπων οδηγιών λειτουργίας του κατασκευαστή, σύμφωνα με τον Κανονισμό της ΕΕ 2006/42/EC. Η STIHL εργάζεται συνεχώς για τη βελτίωση και εξέλιξη της σειράς των προϊόντων της, συνεπώς διατηρεί το δικαίωμα αλλαγών των προϊόντων όσον αφορά τη μορφή, την τεχνική και τον εξοπλισμό τους.

λόγο αυτό, οι αναφορές και οι εικόνες που περιέχονται στο παρόν φυλλάδιο δεν είναι δεσμευτικές. Στις παρούσες οδηγίες χρήσης περιγράφονται και ενδεχόμενα μοντέλα τα οποία δεν είναι διαθέσιμα σε όλες τις

Οι παρούσες οδηγίες χρήσης καλύπτονται από τις διατάξεις περί προστασίας πνευματικών δικαιωμάτων. Με την επιφύλαξη παντός δικαιώματος και ειδικότερα του δικαιώματος της αναπαραγωγής, της μετάφρασης και της επεξεργασίας με ηλεκτρονικά συστήματα.

2.2 Υποδείξεις σχετικά με την

ανάγνωση των Οδηγιών Χρήσης Οι εικόνες και τα κείμενα περιγράφουν συγκεκριμένα βήματα χειρισμού. Όλα τα σύμβολα εικόνων που είναι τοποθετημένα στο μηχάνημα επεξηγούνται στις παρούσες οδηγίες

Κατεύθυνση βλέμματος: Κατεύθυνση βλέμματος όταν αναφέρεται αριστερά και δεξιά στις οδηγίες χρήσης: Ο χρήστης βρίσκεται πίσω από το μηχάνημα (θέση

Παραπομπή κεφαλαίων: Η παραπομπή στα αντίστοιχα κεφάλαια και υποκεφάλαια για περαιτέρω επεξηγήσεις γίνεται με ένα βέλος. Στο παράδειγμα που ακολουθεί παρουσιάζεται μία παραπομπή σε ένα κεφάλαιο: ( 3.) Χαρακτηρισμός των αποσπασμάτων των κειμένων: Οι υποδείξεις που περιγράφονται ενδέχεται να επισημαίνονται με τον τρόπο που παρουσιάζεται στα παρακάτω παραδείγματα. Βήματα χειρισμού που απαιτούν την επέμβαση του χρήστη: ●Λύστε τη βίδα (1) με ένα κατσαβίδι, πιέστε το μοχλό (2) ... Γενικές περιγραφές: – Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισμούς Κείμενο με πρόσθετη σημασία: Τα αποσπάσματα με πρόσθετη σημασία επισημαίνονται με τα εξής σύμβολα για να τονιστούν ιδιαίτερα σε αυτές τις οδηγίες

τεμαχιστή-βιοθρυμματιστή 398 Έλξη ή ώθηση του τεμαχιστή- βιοθρυμματιστή 398 Μεταφορά του τεμαχιστή- βιοθρυμματιστή σε επιφάνεια φόρτωσης 398 Ελαχιστοποίηση φθορών και αποφυγή βλαβών 398 Συνηθισμένα ανταλλακτικά 399 Προστασία περιβάλλοντος 399 Πιστοποιητικό συμβατότητας 399 Πιστοποιητικό συμβατότητας ΕΕ για τους τεμαχιστές- βιοθρυμματιστές STIHL GHE 105.0 399 Τεχνικά στοιχεία 400 REACH 400 Εντοπισμός βλαβών 400 Πρόγραμμα συντήρησης 401 Βεβαίωση παράδοσης 401 Βεβαίωση συντήρησης 401

2. Σχετικά με αυτές τις

Κίνδυνος ατυχήματος και σοβαρών τραυματισμών ατόμων. Απαιτείται ή πρέπει να αποφευχθεί μία συγκεκριμένη συμπεριφορά. Προειδοποίηση! Κίνδυνος τραυματισμών ατόμων. Μία συγκεκριμένη συμπεριφορά αποτρέπει πιθανούς ή ενδεχόμενους τραυματισμούς.

Οι ελαφριοί τραυματισμοί ή αντίστοιχα οι υλικές ζημιές μπορούν να αποτραπούν με μία συγκεκριμένη συμπεριφορά.

Πληροφορίες για την καλύτερη χρήση του μηχανήματος και για την αποφυγή πιθανών λανθασμένων χειρισμών.385 ROEL SRHRCSLVLT 0478 201 9915 D - EL RUBGUKETKK Κείμενα σε συσχετισμό με εικόνα: Όλες τις απεικονίσεις που επεξηγούν τη χρήση του εργαλείου θα τις βρείτε στην αρχή αυτών των οδηγιών χρήσης. Το σύμβολο κάμερας χρησιμεύει στο συσχετισμό των εικόνων στις σελίδες εικόνων με το αντίστοιχο τμήμα κειμένου των οδηγιών

2.3 ∆ιαφορετικές εκδόσεις χωρών

Η STIHL παραδίδει τα εργαλεία με διαφορετικά φις και διακόπτες, ανάλογα με τη χώρα παράδοσης. Στις εικόνες απεικονίζονται εργαλεία με ευρωπαϊκό φις, η ηλεκτρική σύνδεση των εργαλείων με φις άλλου τύπου πραγματοποιείται με παρόμοιο τρόπο.

Κατά τις εργασίες με το εργαλείο θα πρέπει να τηρηθούν οπωσδήποτε οι παρόντες κανονισμοί πρόληψης ατυχημάτων. Πριν από την πρώτη θέση σε λειτουργία θα πρέπει να διαβάσετε προσεκτικά όλες τις οδηγίες χρήσης. Φυλάξτε τις οδηγίες χρήσης προσεκτικά για μελλοντική

Αυτά τα προληπτικά μέτρα είναι απαραίτητα για τη δική σας

Χρησιμοποιείτε το εργαλείο με σύνεση και υπευθυνότητα και έχετε πάντοτε υπ' όψιν σας ότι ο χρήστης του εργαλείου ευθύνεται για τυχόν ατυχήματα ή πρόκληση ζημιών σε ξένη ιδιοκτησία. Εξοικειωθείτε με τα χειριστήρια και τη χρήση του εργαλείου. Το εργαλείο επιτρέπεται να χρησιμοποιηθεί μόνο από άτομα που έχουν διαβάσει τις οδηγίες χρήσης και εξοικειωθεί με τη χρήση του εργαλείου. Πριν από την πρώτη θέση σε λειτουργία θα πρέπει ο χρήστης να επιδιώκει να λαμβάνει πρακτικές και σωστές υποδείξεις και συμβουλές χρήσης. Ο πωλητής ή ο ειδικός τεχνίτης πρέπει να εξηγήσει στον χρήστη τον ασφαλή χειρισμό του

Με αυτήν την υπόδειξη ο χρήστης θα κατανοήσει ότι απαιτείται ιδιαίτερη προσοχή και συγκέντρωση στην εργασία με το εργαλείο. Ακόμη και όταν χειρίζεστε αυτό το εργαλείο σύμφωνα με τον προβλεπόμενο τρόπο, πάντα εξακολουθούν να υπάρχουν κάποιοι κίνδυνοι. Παραχωρήστε ή δανείστε το εργαλείο μαζί με όλα τα εξαρτήματα, μόνο σε άτομα που έχουν ενημερωθεί ή γνωρίζουν το συγκεκριμένο μοντέλο και έχουν εξοικειωθεί απόλυτα με τη χρήση του. Οι οδηγίες χρήσης αποτελούν μέρος του εργαλείου και θα πρέπει να παραδίδονται πάντα μαζί μ' αυτό. Βεβαιωθείτε ότι ο χρήστης έχει τις σωματικές, πνευματικές και αισθητηριακές ικανότητες να χειριστεί το εργαλείο και να εργαστεί με αυτό. Εάν ο χρήστης

περιορισμένες σωματικές, πνευματικές ή αισθητηριακές ικανότητες, τότε επιτρέπεται να εργαστεί με το χλοοκοπτικό μηχάνημα μόνο υπό την επίβλεψη ενός αρμόδιου ατόμου. Βεβαιωθείτε ότι ο χρήστης είναι ενήλικας ή ότι ο χρήστης εκπαιδεύεται επαγγελματικά υπό επίβλεψη, σύμφωνα με τους εθνικούς κανονισμούς.

3. Περιγραφή εργαλείου

1 Χοάνη 2 Βίδες ασφάλισης 3 Στόμιο εξαγωγής 4 Τροχήλατη βάση 5 Βασικό εργαλείο 6 Χειρολαβή 7 ∆ιακόπτης ενεργοποίησης/απενεργοποίησης με ηλεκτρική σύνδεση 8 Πινακίδα ισχύος με αριθμό εργαλείου 9 Εργαλειοθήκη

4. Για τη δική σας ασφάλεια

Κίνδυνος τραυματισμών! Οι χρήστες που δεν έχουν ενημερωθεί για τη χρήση δεν μπορούν να αντιληφθούν ή να εκτιμήσουν τους κινδύνους που απορρέουν από τον τεμαχιστή- βιοθρυμματιστή. Ο χρήστης και άλλα άτομα μπορεί να τραυματιστούν σοβαρά ή θανάσιμα. Κίνδυνος ασφυξίας! Κίνδυνος ασφυξίας για τα παιδιά όταν παίζουν με τα υλικά συσκευασίας. Κρατάτε τα υλικά συσκευασίας πάντα μακριά από παιδιά.0478 201 9915 D - EL

Χρησιμοποιείτε το εργαλείο μόνο όταν είστε ξεκούραστοι και βρίσκεστε σε άριστη φυσική και πνευματική κατάσταση. Εάν αντιμετωπίζετε περιορισμούς λόγω υγείας θα πρέπει να ρωτήσετε τον γιατρό σας εάν μπορείτε να εργαστείτε με το εργαλείο. ∆εν επιτρέπεται να εργάζεστε με το εργαλείο μετά τη λήψη αλκοόλ, ναρκωτικών ουσιών ή φαρμάκων που μειώνουν την ικανότητα αντίδρασης. Το εργαλείο είναι σχεδιασμένο για ιδιωτική

Προσοχή – Κίνδυνος ατυχήματος! Ο τεμαχιστής-βιοθρυμματιστής δεν επιτρέπεται να χρησιμοποιηθεί (αποσπασματική αναφορά): – για άλλα υλικά (π. χ. γυαλί, μέταλλο). – για εργασίες που δεν αναφέρονται στις παρούσες οδηγίες χρήσης. – για την παρασκευή τροφίμων (π. χ. για το θρυμματισμό πάγου

πολτοποίηση). Για λόγους ασφαλείας απαγορεύεται οποιαδήποτε μετατροπή στο εργαλείο, εκτός από την τοποθέτηση του πρόσθετου εξοπλισμού που έχει εγκριθεί από την STIHL. Κάτι τέτοιο εξάλλου οδηγεί σε ακύρωση της εγγύησης. Πληροφορίες για τον εγκεκριμένο πρόσθετο εξοπλισμό μπορείτε να λάβετε από τον εμπορικό αντιπρόσωπο της STIHL. Ειδικότερα απαγορεύεται οποιαδήποτε επέμβαση στο εργαλείο

επηρεάζει την ισχύ ή τις στροφές του κινητήρα εσωτερικής καύσης ή του ηλεκτροκινητήρα. Με το εργαλείο δεν επιτρέπεται να μεταφερθούν αντικείμενα, ζώα ή άτομα, ειδικότερα παιδιά. Στη χρήση σε δημόσιους χώρους, σε πάρκα, σε χώρους άθλησης, σε δρόμους, σε αγροτικές και γεωργικές επιχειρήσεις απαιτείται ιδιαίτερη προσοχή.

εργαλείο μόνο εάν βρίσκεται σε μία επίπεδη επιφάνεια και δεν μπορεί να κυλήσει από μόνο του.

4.2 Προσοχή – Κίνδυνοι από ηλεκτρικό

Θέτετε σε λειτουργία το εργαλείο μόνο με ξετυλιγμένο ηλεκτρικό καλώδιο. Εάν χρησιμοποιείτε καλώδιο προέκτασης σε καρούλι θα πρέπει πάντοτε να το ξετυλίγετε τελείως πριν από τη χρήση. Μη χρησιμοποιείτε ποτέ ένα φθαρμένο καλώδιο προέκτασης. Αντικαταστήστε τα φθαρμένα καλώδια με νέα και μην επισκευάζετε τα καλώδια προέκτασης

Εάν το ηλεκτρικό καλώδιο ή το καλώδιο προέκτασης υποστεί ζημιά κατά τη διάρκεια λειτουργίας, αποσυνδέστε αμέσως το ηλεκτρικό καλώδιο ή το καλώδιο προέκτασης από την τροφοδοσία ρεύματος. Μην αγγίζετε ποτέ το φθαρμένο ηλεκτρικό καλώδιο ή το φθαρμένο καλώδιο προέκτασης. Το εργαλείο δεν επιτρέπεται να χρησιμοποιηθεί εάν έχουν φθαρεί ή

ζημιές τα καλώδια. Ειδικότερα θα πρέπει να ελέγξτε το καλώδιο τροφοδοσίας για τυχόν φθορές ή γήρανση. Οι εργασίες συντήρησης και επισκευής στα καλώδια τροφοδοσίας θα πρέπει να εκτελούνται μόνο από εκπαιδευμένους

Μην ακουμπάτε τη μονάδα κοπής (μαχαίρια) προτού αποσυνδέσετε το εργαλείο από το ρεύμα. Φροντίζετε πάντοτε, ώστε τα ηλεκτρικά καλώδια που χρησιμοποιούνται να προστατεύονται επαρκώς με κατάλληλη

Μην εργάζεστε στη βροχή και σε υγρά περιβάλλοντα. Οι τεμαχιστές-βιοθρυμματιστές της STIHL είναι σχεδιασμένοι για τον θρυμματισμό υλικού κλαδιών και φυτικών υπολειμμάτων. ∆εν επιτρέπεται άλλη χρήση του εργαλείου η οποία μπορεί να αποβεί επικίνδυνη ή να οδηγήσει σε φθορές του εργαλείου.

Κίνδυνος ηλεκτροπληξίας! Ιδιαίτερη σημασία για την ηλεκτρική ασφάλεια έχουν τα ηλεκτρικά καλώδια, τα φις, ο διακόπτης θέσης εντός/εκτός λειτουργίας και το καλώδιο σύνδεσης. ∆εν επιτρέπεται η χρήση φθαρμένων καλωδίων, ακροδεκτών και φις ή καλωδίων σύνδεσης που δεν ανταποκρίνονται στις προδιαγραφές, ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας. Ελέγχετε τακτικά το

σύνδεσης για σημάδια φθοράς ή παλαίωσης (ρωγμές). Κίνδυνος ηλεκτροπληξίας! Μη συνδέετε στο ρεύμα ένα φθαρμένο καλώδιο και μην το ακουμπάτε πριν το αποσυνδέσετε από το ρεύμα.387 ROEL SRHRCSLVLT 0478 201 9915 D - EL RUBGUKETKK Σε εξωτερικούς χώρους, χρησιμοποιήστε αποκλειστικά και μόνο καλώδια προέκτασης που διαθέτουν μόνωση από την υγρασία και είναι κατάλληλα για τη χρήση μαζί με το εργαλείο ( 10.1). Αποσυνδέστε το καλώδιο σύνδεσης τραβώντας το φις και όχι τον κορμό του

Μην αφήνετε το μηχάνημα εκτεθειμένο στη

Εάν το εργαλείο συνδεθεί σε ηλεκτρογεννήτρια, θα πρέπει να φροντίσετε να μην προκληθούν βλάβες λόγω των διακυμάνσεων τάσης. Συνδέστε το εργαλείο μόνο σε ηλεκτρικό δίκτυο που προστατεύεται με διακόπτη διαφυγής ρεύματος, με ρεύμα απόκρισης 30 mA κατά μέγιστο. Απευθυνθείτε σε έναν ηλεκτρολόγο για περισσότερες πληροφορίες.

4.3 Ενδυμασία και εξοπλισμός

Κατά την εργασία θα πρέπει να φοράτε πάντοτε κλειστά ανθεκτικά υποδήματα με αντιολισθητική σόλα. Μην εργάζεστε ποτέ εάν δεν φοράτε υποδήματα ή π.χ. όταν φοράτε πέδιλα. Φοράτε πάντα δερμάτινα γάντια προστασίας με κλειστή μανσέτα κατά τη διάρκεια της εργασίας και ειδικότερα κατά τις εργασίες συντήρησης και κατά τη μεταφορά του

Φοράτε πάντοτε κατά την εργασία προστατευτικά γυαλιά που εφαρμόζουν καλά. Στο εμπόριο διατίθενται κατάλληλα προστατευτικά γυαλιά που έχουν ελεγχθεί ως προς τη μηχανική αντοχή σύμφωνα με το πρότυπο EN 166 ή τους εθνικούς κανονισμούς και φέρουν την αντίστοιχη σήμανση. Φοράτε πάντοτε ωτασπίδες κατά την εργασία. Στο εμπόριο διατίθενται κατάλληλες ωτασπίδες που συμμορφώνονται με το πρότυπο EN 352 ή τους εθνικούς κανονισμούς και φέρουν την αντίστοιχη σήμανση. Φοράτε αυτά τα μέσα προστασίας καθ' όλη τη διάρκεια λειτουργίας. Κατά τις εργασίες με το μηχάνημα θα πρέπει να φοράτε κατάλληλη ενδυμασία με στενή εφαρμογή, δηλαδή φόρμα και όχι ποδιά εργασίας. Κατά την εργασία με

μηχάνημα μη φοράτε κασκόλ, γραβάτες, κοσμήματα, κορδόνια ή άλλα αντικείμενα που μπορεί να κρέμονται από

Σε όλη τη διάρκεια λειτουργίας και σε όλες τις εργασίες με το μηχάνημα θα πρέπει να προστατέψετε τα μακριά μαλλιά (φιλέ/σκούφο κλπ.).

4.4 Μεταφορά του εργαλείου

Εργάζεστε μόνο με γάντια προστασίας ( 4.3) προκειμένου να αποφύγετε τους τραυματισμούς από τα αιχμηρά ή θερμά μέρη του εργαλείου. Μη μεταφέρετε το μηχάνημα με τον ηλεκτροκινητήρα σε λειτουργία. Πριν από τη μεταφορά σβήστε τον ηλεκτροκινητήρα, αφήστε τα μαχαίρια να ακινητοποιηθούν και αποσυνδέστε το κάλυμμα του μπουζί.

το μηχάνημα μόνον αφού πρώτα κρυώσει ο ηλεκτροκινητήρας. Μεταφέρετε το εργαλείο μόνο εάν έχει τοποθετηθεί με τον προβλεπόμενο τρόπο η χοάνη πλήρωσης. Προσέξτε το βάρος του μηχανήματος, ιδιαίτερα κατά την ανατροπή. Χρησιμοποιήστε κατάλληλα βοηθήματα φόρτωσης (ράμπες φόρτωσης, διατάξεις

Ασφαλίστε το μηχάνημα επάνω στην επιφάνεια φόρτωσης με υλικά στερέωσης κατάλληλων διαστάσεων (ιμάντες, σχοινιά κλπ.), στα σημεία στερέωσης που περιγράφονται στις παρούσες οδηγίες χρήσης. ( 12.3) Έλκετε ή ωθείτε το μηχάνημα πάντα με ταχύτητα βάδην. ∆εν επιτρέπεται η ρυμούλκηση! Τηρείτε τους τοπικούς κανονισμούς που ορίζονται από τη νομοθεσία για τη μεταφορά του εργαλείου και ειδικότερα αυτούς που αφορούν την ασφάλεια φορτίου και τη μεταφορά αντικειμένων επάνω σε επιφάνειες φόρτωσης.

4.5 Πριν την εργασία

Θα πρέπει να εξασφαλιστεί ότι μ' αυτό το εργαλείο θα εργαστούν μόνον άτομα που γνωρίζουν τις οδηγίες χρήσης. Κίνδυνος τραυματισμών! Ο χρήστης μπορεί να τραυματιστεί από τα εκτεθειμένα μαχαίρια.0478 201 9915 D - EL

Πριν από την πρώτη χρήση της συσκευής θα πρέπει να αφαιρεθούν τα υλικά συσκευασίας και οι ασφάλειες μεταφοράς. ∆ώστε προσοχή στους τοπικούς κανονισμούς που αφορούν τους χρόνους λειτουργίας και χρήσης μηχανοκίνητων εργαλείων κήπου με κινητήρα εσωτερικής καύσης ή ηλεκτροκινητήρα. Πριν από τη χρήση του εργαλείου θα πρέπει να αντικατασταθούν τα

ή ελαττωματικά εξαρτήματα. Οι δυσανάγνωστες ή οι φθαρμένες πινακίδες υποδείξεων και προειδοποιήσεων στο εργαλείο θα πρέπει να αντικαθίστανται άμεσα. Ο αντιπρόσωπος της STIHL διαθέτει εφεδρικές αυτοκόλλητες πινακίδες και όλα τα υπόλοιπα ανταλλακτικά. Πριν από τη θέση σε λειτουργία, πρέπει να ελεγχθούν και να διασφαλιστούν τα εξής: – Το εργαλείο βρίσκεται σε ασφαλή για τη λειτουργία του κατάσταση. Αυτό σημαίνει ότι τα καλύμματα και οι διατάξεις προστασίας θα πρέπει να βρίσκονται στη θέση τους και να είναι σε καλή κατάσταση. – Η ηλεκτρική σύνδεση έχει γίνει σε μία πρίζα που έχει εγκατασταθεί σωστά και με τον προβλεπόμενο τρόπο. – Η μόνωση των καλωδίων σύνδεσης

προέκτασης, το φις και οι ακροδέκτες είναι σε άριστη κατάσταση. – Το συνολικό εργαλείο (περίβλημα ηλεκτροκινητήρα, προστατευτικές διατάξεις, στοιχεία στερέωσης, μαχαίρι, άξονας μαχαιριού, δίσκοι μαχαιριών) δεν έχει υποστεί φθορές ή ζημιές. – ∆εν υπάρχει κομμένο υλικό στο εργαλείο και η χοάνη πλήρωσης είναι

– Όλες οι βίδες, τα παξιμάδια και

στοιχεία στερέωσης υπάρχουν ή έχουν βιδωθεί σφικτά. Σφίξτε τις χαλαρωμένες βίδες και τα παξιμάδια πριν από τη θέση σε λειτουργία (προσέξτε τη ροπή

Χρησιμοποιείτε το μηχάνημα μόνο σε εξωτερικούς χώρους και όχι κοντά σε τοίχους ή άλλα σταθερά αντικείμενα για να μειώσετε τον κίνδυνο τραυματισμών και

υλικών ζημιών (δεν υπάρχει δυνατότητα αποφυγής για το χρήστη, πιθανότητα θραύσης τζαμιών, γρατσουνιές σε αυτοκίνητα κλπ.). Το μηχάνημα θα πρέπει να τοποθετείται επάνω σε μία επίπεδη και σταθερή επιφάνεια, ασφαλισμένο από πιθανές μετατοπίσεις. Μην χρησιμοποιείτε το μηχάνημα σε επιφάνειες πλακόστρωτες ή με χαλίκι, καθώς μπορεί να προκληθούν τραυματισμοί από εκτοξευόμενα ή στροβιλιζόμενα υλικά. Πριν από κάθε θέση σε λειτουργία θα πρέπει να βεβαιώνεστε ότι το μηχάνημα είναι ασφαλισμένο με τον προβλεπόμενο τρόπο. ( 11.3) Εξοικειωθείτε με το διακόπτη ενεργοποίησης/απενεργοποίησης ώστε να μπορείτε να αντιδράσετε έγκαιρα και κατάλληλα σε περίπτωση έκτακτης

Η προστασία από εκτοξευόμενα αντικείμενα στη χοάνη πλήρωσης πρέπει

καλύπτει το άνοιγμα πλήρωσης και να βρίσκεται σε άρτια κατάσταση. Τυχόν ελαττωματική προστασία από εκτοξευόμενα αντικείμενα πρέπει να αντικαθίσταται. Κίνδυνος τραυματισμών! Θέστε σε λειτουργία το εργαλείο μόνο εφόσον έχει συναρμολογηθεί σύμφωνα με τον προβλεπόμενο τρόπο. Εάν λείπουν εξαρτήματα από το εργαλείο (π.χ. τροχοί), δεν τηρούνται πλέον οι προβλεπόμενες αποστάσεις ασφαλείας και επιπλέον περιορίζεται η σταθερότητα του εργαλείου. Η προβλεπόμενη κατάσταση θα πρέπει να ελέγχεται οπτικά πριν από τη θέση σε λειτουργία! Η προβλεπόμενη κατάσταση συνεπάγεται ότι το εργαλείο έχει συναρμολογηθεί πλήρως και ειδικότερα σημαίνει ότι: – Το επάνω τμήμα χοάνης είναι τοποθετημένο στο κάτω τμήμα χοάνης. – Στο επάνω τμήμα χοάνης

τοποθετηθεί η προστασία από εκτοξευόμενα αντικείμενα και το ένθετο χοάνης με το άνοιγμα STIHL σε σχήμα τριφυλλιού σύμφωνα με τον προβλεπόμενο τρόπο. – Η χοάνη πλήρωσης είναι τοποθετημένη στο βασικό εργαλείο και οι δύο βίδες ασφάλισης είναι καλά σφιγμένες. – Η τροχήλατη βάση είναι πλήρως τοποθετημένη. – Οι δύο τροχοί είναι τοποθετημένοι. – Όλες οι προστατευτικές διατάξεις (θυρίδα εξαγωγής, προστασία από εκτοξευόμενα αντικείμενα κ.λπ.) πρέπει να είναι τοποθετημένες και να βρίσκονται σε άριστη κατάσταση. Κίνδυνος τραυματισμών! Τα φθαρμένα ή κατεστραμμένα εξαρτήματα (π.χ. στομωμένο μαχαίρι) μπορεί να επηρεάσουν την ασφάλεια του εργαλείου και να προκαλέσουν τραυματισμούς του χρήστη.389 ROEL SRHRCSLVLT 0478 201 9915 D - EL RUBGUKETKK – Η μονάδα κοπής (δίσκος μαχαιριών) είναι τοποθετημένη. – Όλα τα μαχαίρια είναι τοποθετημένα σύμφωνα με τον προβλεπόμενο τρόπο. ∆εν επιτρέπεται να αφαιρεθούν ή να παρακαμφθούν τα χειριστήρια και οι διατάξεις ασφαλείας που έχουν τοποθετηθεί στο εργαλείο. Ελέγξτε οπτικά το δίσκο μαχαιριών για τυχόν ζημιές και παραμορφώσεις και αντικαταστήστε τον εάν χρειάζεται

4.6 Κατά τις εργασίες

Μην εργάζεστε ποτέ όταν βρίσκονται στην επικίνδυνη περιοχή ζώα ή άλλα άτομα, και ειδικά παιδιά. Μην εργάζεστε με το εργαλείο σε βροχή, καταιγίδα και ειδικότερα όταν υπάρχει κίνδυνος κεραυνοπληξίας. Σε υγρό έδαφος υπάρχει αυξημένος κίνδυνος τραυματισμών λόγω περιορισμένης σταθερότητας. Θα πρέπει να εργάζεστε με ιδιαίτερη προσοχή για να μη γλιστρήσετε. Εάν είναι δυνατό, θα πρέπει να αποφεύγεται η χρήση του εργαλείου σε υγρό έδαφος. Εργάζεστε πάντοτε με το φως της ημέρας ή σε συνθήκες καλού τεχνητού φωτισμού. Η περιοχή εργασίας θα πρέπει καθ' όλη τη διάρκεια λειτουργίας να διατηρείται καθαρή και τακτοποιημένη. Απομακρύνετε ή μετακινήστε τα εμπόδια όπως

κλαδιά, ηλεκτρικά καλώδια κλπ. Η επιφάνεια που βρίσκεται ο χειριστής δεν θα πρέπει να βρίσκεται ψηλότερα από την επιφάνεια τοποθέτησης του μηχανήματος.

Πριν από την εκκίνηση φέρτε το μηχάνημα σε μία σταθερή και όρθια θέση. Σε καμία περίπτωση δεν επιτρέπεται να τεθεί σε λειτουργία σε ξαπλωτή θέση.

εργαλείο σε λειτουργία πάντοτε με ιδιαίτερη προσοχή, σύμφωνα με τις υποδείξεις του κεφαλαίου «Θέση του εργαλείου σε λειτουργία». ( 10.3) Μη στέκεστε μπροστά στο άνοιγμα εξαγωγής κατά τη θέση σε λειτουργία του κινητήρα εσωτερικής καύσης ή του ηλεκτροκινητήρα. Μέσα στον τεμαχιστή- βιοθρυμματιστή δεν επιτρέπεται να υπάρχει υλικό κοπής κατά την εκκίνηση. Το υλικό κοπής μπορεί να εκσφενδονιστεί και να προκαλέσει τραυματισμούς. ∆εν επιτρέπεται η ανατροπή του εργαλείου κατά την εκκίνηση. Θα πρέπει να αποφεύγονται οι συνεχείς ενεργοποιήσεις εντός σύντομου χρονικού διαστήματος. Ειδικότερα, θα πρέπει να αποφεύγονται οι πειραματισμοί με το

ενεργοποίησης/απενεργοποίησης. Κίνδυνος υπερθέρμανσης του ηλεκτροκινητήρα! Λόγω των διακυμάνσεων τάσης που οφείλονται στη λειτουργία αυτού του μηχανήματος, ενδέχεται να προκληθούν προβλήματα σε άλλες συσκευές που είναι συνδεδεμένες στο ίδιο ηλεκτρικό κύκλωμα, σε περίπτωση αντίξοων συνθηκών

Σε αυτήν την περίπτωση, πρέπει να ληφθούν κατάλληλα μέτρα (π.χ. σύνδεση σε ηλεκτρικό κύκλωμα διαφορετικό από εκείνο της συσκευής που επηρεάζεται, λειτουργία του μηχανήματος σε ηλεκτρικό κύκλωμα με μικρότερη αντίσταση).

Όσο το μηχάνημα είναι σε λειτουργία, μη βάζετε το πρόσωπο ή άλλα μέρη του σώματος πάνω από τη χοάνη πλήρωσης ή μπροστά από το άνοιγμα εξαγωγής. Κρατάτε πάντα το σώμα και το κεφάλι σας σε απόσταση από το άνοιγμα πλήρωσης. Μη βάζετε τα χέρια , άλλα μέρη του σώματος ή τα ρούχα στη χοάνη πλήρωσης ή στη θυρίδα εξαγωγής. Υπάρχει σοβαρός κίνδυνος τραυματισμού των ματιών, του προσώπου, των δαχτύλων, του χεριού

Προσέχετε πάντα την ισορροπία σας και τη σταθερότητα. Μην τεντώνεστε προς τα

∆εν επιτρέπεται οποιαδήποτε επέμβαση στην προστασία από εκτοξευόμενα αντικείμενα κατά τη διάρκεια λειτουργίας (π.χ. αφαίρεση, αναδίπλωση, συγκράτηση, φθορά). Για την πλήρωση ο χρήστης θα πρέπει να βρίσκεται στον προβλεπόμενο χώρο εργασίας. Σε όλη τη διάρκεια λειτουργίας θα πρέπει να παραμένετε πάντοτε στην περιοχή εργασίας και όχι στην περιοχή εξαγωγής. ( 8.4) Κίνδυνος τραυματισμών! Μην πλησιάζετε ποτέ τα χέρια ή τα πόδια σας επάνω ή κάτω από περιστρεφόμενα μέρη και μην τα αγγίζετε.0478 201 9915 D - EL

Μην ανατρέπετε ποτέ το μηχάνημα, όταν ο κινητήρας εσωτερικής καύσης ή ο ηλεκτροκινητήρας λειτουργεί. Εάν το μηχάνημα πέσει κατά τη διάρκεια λειτουργίας, σβήστε αμέσως τον ηλεκτροκινητήρα και αποσυνδέστε το φις. Φροντίστε ώστε να μην συσσωρευτεί το υλικό κοπής στη θυρίδα εξαγωγής, αφού κάτι τέτοιο μπορεί να οδηγήσει σε ένα κακό αποτέλεσμα τεμαχισμού ή σε απότομη επιστροφή του υλικού. Κατά την τροφοδοσία υλικών στον τεμαχιστή-βιοθρυμματιστή, προσέχετε να μη φτάσουν ξένα σώματα όπως μέταλλα, πέτρες, πλαστικά, γυαλί κλπ. μέσα στον θάλαμο κοπής, γιατί μπορεί να προκαλέσουν ζημιές και να εκσφενδονιστούν από τη χοάνη

∆ώστε προσοχή στην περιστροφή του κοπτικού εργαλείου, θα

μερικά δευτερόλεπτα για την πλήρη ακινητοποίησή του. Σβήστε τον ηλεκτροκινητήρα, αποσυνδέστε το φις από την πρίζα και περιμένετε να ακινητοποιηθούν όλα τα περιστρεφόμενα εργαλεία, – προτού απομακρυνθείτε από το μηχάνημα ή εάν το μηχάνημα δεν επιτηρείται, – προτού μετατοπίσετε, ανασηκώσετε, μετακινήσετε, γείρετε, σπρώξετε ή τραβήξετε το μηχάνημα, – προτού λύσετε τις βίδες ασφάλισης και ανοίξετε το μηχάνημα, – προτού μεταφέρετε το μηχάνημα, – προτού αποκατασταθούν εμπλοκές ή στομώσεις στη μονάδα κοπής, τη χοάνη πλήρωσης ή τον αγωγό

– προτού πραγματοποιηθούν εργασίες στο δίσκο μαχαιριών, – προτού ελέγξετε ή καθαρίσετε το μηχάνημα ή πριν από την εκτέλεση άλλων εργασιών σε αυτό. Εάν εισέλθουν ξένα σώματα στο κοπτικό εργαλείο, εάν το εργαλείο παράγει ασυνήθιστους θορύβους ή εάν δονείται ασυνήθιστα, σβήστε αμέσως τον ηλεκτροκινητήρα και αφήστε το εργαλείο να ακινητοποιηθεί τελείως. Αποσυνδέστε το φις, αφαιρέστε τη χοάνη πλήρωσης και εκτελέστε τα παρακάτω βήματα: – Ελέγξτε εάν το εργαλείο και ειδικότερα το σύστημα κοπής (μαχαίρια, δίσκος

υποδοχή μαχαιριών, βίδα μαχαιριού, δακτύλιος σύσφιξης), έχουν υποστεί ζημιές ή φθορές και αναθέστε τις απαιτούμενες εργασίες επισκευής και συντήρησης σε τεχνικό, προτού θέσετε ξανά το εργαλείο σε λειτουργία και το χρησιμοποιήσετε. – Ελέγξτε τη σταθερότητα όλων των εξαρτημάτων της μονάδας κοπής και, εάν χρειαστεί, σφίξτε τις βίδες (προσέξτε τις ροπές σύσφιξης

– Αναθέστε σε τεχνικό την αντικατάσταση ή επισκευή των ελαττωματικών και φθαρμένων εξαρτημάτων, όπου στην περίπτωση αυτή τα εξαρτήματα θα πρέπει να έχουν τις ίδιες προδιαγραφές.

4.7 Συντήρηση και επισκευές

Πριν από την έναρξη των εργασιών συντήρησης (καθαρισμός, επισκευή κλπ), πριν από τον έλεγχο εάν το καλώδιο σύνδεσης έχει υποστεί φθορές ή έχει μπλεχτεί κάπου, αποθέστε το μηχάνημα σε σταθερό και επίπεδο έδαφος, θέστε τον ηλεκτροκινητήρα εκτός λειτουργίας και τραβήξετε το καλώδιο από

κάθε εργασία συντήρησης θα πρέπει να αφήσετε το μηχάνημα να κρυώσει για περ. 5 λεπτά. Κίνδυνος τραυματισμών! Κατά τη διάρκεια λειτουργίας υπάρχει περίπτωση το υλικό κοπής να εκσφενδονιστεί προς τα επάνω. Ο χρήστης μπορεί να τραυματιστεί σοβαρά στο πρόσωπο, τα μάτια και τα χέρια. Φοράτε προστατευτικά γυαλιά και γάντια προστασίας ( 4.3) και κρατάτε το κεφάλι μακριά από το άνοιγμα πλήρωσης. Κίνδυνος τραυματισμών! Ο χρήστης μπορεί να τραυματιστεί σοβαρά από τον εκσφενδονισμό κομμένου υλικού και ξένων σωμάτων. Κρατάτε μακριά από το εργαλείο τα ξένα σώματα και απομακρύνετε αμέσως το φρακαρισμένο υλικό. Κίνδυνος τραυματισμών! Κατά την τροφοδοσία του τεμαχιστή-βιοθρυμματιστή με υλικό κλαδιών μπορεί να υπάρξουν απότομες επιστροφές του υλικού. Ο χρήστης μπορεί να τραυματιστεί σοβαρά από το εκσφενδονιζόμενο κομμένο υλικό. Φορέστε προστατευτικά γάντια και γυαλιά ( 4.3)!391 ROEL SRHRCSLVLT 0478 201 9915 D - EL RUBGUKETKK Πριν από τη συντήρηση του κοπτικού εργαλείου, θα πρέπει να έχετε υπόψη σας ότι το κοπτικό εργαλείο μπορεί να συνεχίσει να περιστρέφεται παρά την ενεργοποίηση της διάταξης κλειδώματος, ακόμα και αν η τροφοδοσία ρεύματος είναι απενεργοποιημένη. Το καλώδιο τροφοδοσίας επιτρέπεται να επισκευαστεί ή να αντικατασταθεί μόνο από εξουσιοδοτημένο ηλεκτρολόγο. Καθαρισμός:

τις εργασίες θα πρέπει ολόκληρο το εργαλείο να καθαριστεί σχολαστικά. ( 11.1) Μη χρησιμοποιείτε ποτέ μηχάνημα καθαρισμού υψηλής πίεσης και μην καθαρίζετε το εργαλείο κάτω από τρεχούμενο νερό (π. χ. με ένα λάστιχο ποτίσματος). Μην χρησιμοποιείτε σκληρά καθαριστικά μέσα. Αυτά μπορούν να προκαλέσουν φθορές στα πλαστικά και τα μέταλλα, κάτι

περιορίζει την ασφαλή λειτουργία του εργαλείου STIHL. Εργασίες συντήρησης: Επιτρέπεται να εκτελεστούν μόνον οι εργασίες συντήρησης που περιγράφονται στις οδηγίες χρήσης, όλες οι άλλες εργασίες θα πρέπει να ανατεθούν στον εμπορικό αντιπρόσωπο. Εάν δεν έχετε τις απαιτούμενες γνώσεις και τα βοηθήματα, να απευθύνεστε πάντα σε έναν εμπορικό αντιπρόσωπο. Η STIHL προτείνει, οι

συντήρησης και οι επισκευές να πραγματοποιούνται μόνο από έναν εμπορικό αντιπρόσωπο STIHL. Οι εμπορικοί αντιπρόσωποι STIHL παρακολουθούν τακτικά εκπαιδευτικά σεμινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Χρησιμοποιήστε μόνο εργαλεία, πρόσθετο εξοπλισμό και προσαρμοζόμενα μηχανήματα που έχουν εγκριθεί από την STIHL για αυτό το εργαλείο ή αλλά τεχνικά ίδια εξαρτήματα, διαφορετικά υπάρχει κίνδυνος να προκληθούν ατυχήματα με σωματικές βλάβες και ζημιές στο εργαλείο. Εάν έχετε απορίες θα πρέπει να απευθυνθείτε σε έναν εμπορικό αντιπρόσωπο. Τα γνήσια εργαλεία, ο πρόσθετος εξοπλισμός και τα ανταλλακτικά STIHL είναι ειδικά σχεδιασμένα για το εργαλείο και έχουν προσαρμοστεί στις ανάγκες και τις απαιτήσεις του χρήστη. Τα γνήσια ανταλλακτικά STIHL θα τα αναγνωρίσετε από τον κωδικό ανταλλακτικού STIHL, την επιγραφή STIHL και ενδεχομένως από το αναγνωριστικό σήμα ανταλλακτικών STIHL. Στα μικρά εξαρτήματα ενδέχεται να υπάρχει μόνο το σήμα. ∆ιατηρείτε τα αυτοκόλλητα υποδείξεων και προειδοποιήσεων πάντοτε καθαρά και ευανάγνωστα. Τα φθαρμένα ή χαμένα αυτοκόλλητα θα πρέπει να αντικαθιστώνται με νέα γνήσια αυτοκόλλητα από τον εμπορικό αντιπρόσωπο STIHL. Σε περίπτωση που ένα εξάρτημα αντικατασταθεί από ένα νέο ανταλλακτικό, φροντίστε να τοποθετήσετε σ' αυτό τα ίδια αυτοκόλλητα. Οι εργασίες στο σύστημα κοπής πρέπει να γίνονται μόνο με τη χρήση γαντιών προστασίας ( 4.3) και με ιδιαίτερη

∆ιατηρείτε πάντοτε καλά σφιγμένα όλα τα παξιμάδια και τις βίδες, και ειδικότερα όλες τις βίδες του συστήματος κοπής. Έτσι θα διατηρείτε πάντα το μηχάνημά σας σε άριστη κατάσταση. Ελέγχετε τακτικά ολόκληρο το εργαλείο, ειδικότερα πριν από την αποθήκευση (π.χ. πριν από τη χειμερινή παύση εργασιών) για τυχόν φθορές και ζημιές. Για λόγους ασφαλείας θα πρέπει να αντικαταστήσετε αμέσως τα φθαρμένα τμήματα ή τα τμήματα που έχουν υποστεί ζημιά, ώστε το εργαλείο να βρίσκεται σε μία ασφαλή κατάσταση λειτουργίας. Τα κατασκευαστικά μέρη και τα προστατευτικά συστήματα που αφαιρούνται πριν από τις εργασίες συντήρησης πρέπει αμέσως μετά την ολοκλήρωση των εργασιών να επανατοποθετηθούν στη σωστή θέση

4.8 Αποθήκευση σε μεγαλύτερα

διαστήματα παύσης της λειτουργίας Περιμένετε περίπου 5 λεπτά να κρυώσει το εργαλείο, προτού το αποθηκεύσετε σε κλειστό χώρο. Βεβαιωθείτε ότι το εργαλείο προστατεύεται από μη εξουσιοδοτημένη χρήση (π.χ. από

Καθαρίστε σχολαστικά το εργαλείο πριν από την αποθήκευση (π.χ. χειμερινή

Το εργαλείο θα πρέπει να φυλάσσεται μόνον σε ασφαλή για τη λειτουργία του

Φυλάξτε το εργαλείο σε μία επίπεδη επιφάνεια με τέτοιον τρόπο, ώστε να μην μπορεί να κυλήσει από μόνο του. Κίνδυνος τραυματισμών από εκτεθειμένα μαχαίρια! Αποθηκεύετε τον τεμαχιστή- βιοθρυμματιστή κήπου μόνο με τοποθετημένη τη χοάνη πλήρωσης.0478 201 9915 D - EL

Τα προϊόντα απόρριψης μπορούν να βλάψουν τον άνθρωπο, τα ζώα και το περιβάλλον και για τον λόγο αυτό πρέπει να απορρίπτονται με τον προβλεπόμενο

Απευθυνθείτε σε ένα κέντρο ανακύκλωσης ή στον εμπορικό αντιπρόσωπο για να μάθετε πώς γίνεται η σωστή απόρριψη αυτών των προϊόντων. Η STIHL προτείνει τον εμπορικό αντιπρόσωπο STIHL. Βεβαιωθείτε ότι θα παραδώσετε το αχρηστευμένο μηχάνημα για απόρριψη σε ένα σημείο συλλογής απορριμμάτων. Αχρηστέψτε το μηχάνημα πριν την απόρριψη. Για να αποτρέψετε τα ατυχήματα αφαιρέστε το ηλεκτρικό καλώδιο ή το καλώδιο σύνδεσης από τον ηλεκτροκινητήρα.

5. Περιγραφή συμβόλων

Πριν από την πρώτη θέση σε λειτουργία διαβάστε προσεκτικά τις οδηγίες

Κίνδυνος τραυματισμών! Κρατήστε τα άτομα μακριά από την επικίνδυνη περιοχή. Κίνδυνος τραυματισμού! Περιστρεφόμενα εργαλεία! Μην κρατάτε τα πόδια και τα χέρια κοντά στα ανοίγματα, όταν το μηχάνημα βρίσκεται σε λειτουργία. Κίνδυνος τραυματισμών! Πριν από κάθε εργασία στο κοπτικό εργαλείο, πριν από τις εργασίες συντήρησης και καθαρισμού, πριν από τον έλεγχο εάν το καλώδιο σύνδεσης έχει υποστεί φθορές ή έχει μπλεχτεί

απομακρυνθείτε από το μηχάνημα, θα πρέπει να θέσετε τον ηλεκτροκινητήρα εκτός λειτουργίας και να τραβήξετε το καλώδιο από

Φοράτε μέσα προστασίας

Φοράτε προστατευτικά

Φοράτε γάντια προστασίας! Κίνδυνος τραυματισμών! Μην ανεβαίνετε επάνω στο

Κίνδυνος τραυματισμών! Μη βάζετε τα χέρια, άλλα μέρη του σώματος ή

ρούχα στη χοάνη πλήρωσης ή στη θυρίδα εξαγωγής.

6. Περιεχόμενα συσκευασίας

Αρ. Περιγραφή Τεμ. A Βασικό μηχάνημα με χοάνη

B Τροχήλατη βάση 1 C Προέκταση εξαγωγής 1 D Στόμιο εξαγωγής 1 E Ράγα 1 F Άξονας τροχών 1 G Τροχός 2 H Τάσι 2 I Πείρος 2 J Εξάγωνη βίδα M5x40

K Παξιμάδι M5 2 L Ροδέλα A13 2 M Ασφάλεια ταχείας σύνδεσης 2 Μ Λαμαρινόβιδα P5 x 40

εργαλείου για χρήση Κίνδυνος τραυματισμών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια». ( 4.)

7.1 Τοποθέτηση άξονα και

● Τοποθετήστε τον άξονα τροχών (F) με τις βίδες (J) και τα παξιμάδια (K) χρησιμοποιώντας το πολλαπλό κλειδί (Q) στην τροχήλατη βάση (B) (4 - 6Nm). ●Περάστε τις ροδέλες (L) και τους τροχούς (G) στον τοποθετημένο άξονα

● Σταθεροποιήστε τους τροχούς στον άξονα χρησιμοποιώντας τις ασφάλειες ταχείας σύνδεσης (M). Οι ασφάλειες ταχείας σύνδεσης πρέπει να περαστούν σε τέτοιο σημείο, ώστε να επιτρέπεται ελαφρώς η περιστροφή των τροχών μετά την τοποθέτηση. ●Προσαρτήστε τα τάσια (H).

7.2 Τοποθέτηση προέκτασης

εξαγωγής και πλαισίου ● Τοποθετήστε το βασικό μηχάνημα (A) σε επίπεδη και καθαρή επιφάνεια με τη χοάνη στο κάτω μέρος. ●Αναρτήστε την προέκταση εξαγωγής (C) με τα άγκιστρα (1) από πίσω στα ανοίγματα του βασικού μηχανήματος (A) και στρέψτε κατά τέτοιο τρόπο, ώστε να εισέλθει το μπροστινό τμήμα του βασικού μηχανήματος επακριβώς στο άνοιγμα της προέκτασης εξαγωγής. ●Βιδώστε τις βίδες (P) όπως απεικονίζεται στα άγκιστρα (1) (1 - 2Nm). ●Περάστε το πλαίσιο με τις δύο τροχήλατες βάσεις (2) μέχρι τέρμα στους οδηγούς του βασικού μηχανήματος (A). ● Πιέστε την τροχήλατη βάση (3) στην εγκοπή της προέκτασης εξαγωγής. ●Βιδώστε σφιχτά το πλαίσιο με τις βίδες (N) (1 - 2Nm).

7.3 Τοποθέτηση στομίου

● Τοποθετήστε τη ράγα (E) στην προέκταση εξαγωγής. Βιδώστε τις βίδες (O) (1 - 2Nm). ● Τοποθετήστε τον τεμαχιστή- βιοθρυμματιστή. ● Εφαρμόστε το στόμιο εξαγωγής (D) στην προέκταση εξαγωγής. Κατά την ανάρτηση, δώστε προσοχή ώστε τα πτερύγια (1) αριστερά και δεξιά στην εσωτερική πλευρά των στομίων να βρίσκονται ακριβώς στην εγκοπή οδήγησης της προέκτασης εξαγωγής (2). ● Πιέστε προς τα μέσα τους πείρους (I) στα αριστερά και δεξιά.

7.4 Άνοιγμα και κλείσιμο στομίου

Ανοίξτε το στόμιο εξαγωγής: ●Για τον τεμαχισμό αναδιπλώστε το στόμιο εξαγωγής (D) προς τα επάνω και κουμπώστε την ασφάλεια (1) στην προέκταση εξαγωγής. Κλείστε το στόμιο εξαγωγής: ●Για τη μεταφορά και την αποθήκευση ανασηκώστε ελαφρά την ασφάλεια (1) και διπλώστε προς τα κάτω το στόμιο εξαγωγής (D).

●Στην πίσω πλευρά της χοάνης (1), το πολλαπλό κλειδί (Q) μπορεί να εισαχθεί στην εργαλειοθήκη (2) από κάτω.

8.1 Σε ποια υλικά μπορεί να γίνει

κατεργασία; Οργανικά φυτικά υπολείμματα, όπως απορρίμματα φρούτων και λαχανικών, κομμένα λουλούδια, φύλλα, αλλά και υλικό κοπής δέντρων και θαμνοφρακτών καθώς και χοντρό και πλεγμένο υλικό κλαδιών.

8.2 Σε ποια υλικά δεν μπορεί να γίνει

κατεργασία; Πέτρες, γυαλιά, μεταλλικά αντικείμενα (σύρματα, καρφιά...) ή πλαστικά αντικείμενα δεν επιτρέπεται να εισέλθουν στον τεμαχιστή-βιοθρυμματιστή. Οι ασφάλειες ταχείας σύνδεσης (M) επιτρέπεται να αφαιρούνται μόνο σε περίπτωση βλάβης.

8. Υποδείξεις για την

Η κατεργασία υλικών κοπής δέντρων και θαμνοφρακτών θα πρέπει να εκτελείται όσο αυτά παραμένουν νωπά, καθώς η απόδοση τεμαχισμού είναι μεγαλύτερη στα νωπά υλικά σε σύγκριση με τα αποξηραμένα ή υγρά υλικά. 80478 201 9915 D - EL

Βασικός κανόνας: Τα υλικά που δεν μπορούν να γίνουν λίπασμα δεν πρέπει να τεμαχίζονται στον τεμαχιστή-βιοθρυμματιστή.

8.3 Μέγιστη διάμετρος κλαδιών

Τα στοιχεία αναφέρονται για φρεσκοκομμένο υλικό κλαδιών: Μέγιστη διάμετρος κλαδιού: 35 mm

8.4 Περιοχή εργασίας του

●Ο χειριστής θα πρέπει καθ' όλη τη διάρκεια λειτουργίας (όσο ο ηλεκτροκινητήρας ή ο κινητήρας εσωτερικής καύσης βρίσκεται σε λειτουργία) να βρίσκεται εντός της περιοχής εργασίας για λόγους ασφαλείας (γκρι επιφάνεια Χ) και ειδικότερα για να μην τραυματιστεί από το εκσφενδονιζόμενο υλικό.

8.5 Σωστή καταπόνηση του εργαλείου

Ο ηλεκτροκινητήρας ή ο κινητήρας εσωτερικής καύσης του τεμαχιστή- βιοθρυμματιστή επιτρέπεται να καταπονηθεί τόσο ώστε να μη μειώνονται αισθητά οι στροφές του κινητήρα. Τροφοδοτείτε τον τεμαχιστή- βιοθρυμματιστή πάντα συνεχώς και ομοιόμορφα. Εάν μειωθούν οι στροφές κατά την εργασία με τον τεμαχιστή- βιοθρυμματιστή, σταματήστε την τροφοδοσία για να αποφορτίσετε τον ηλεκτροκινητήρα ή τον κινητήρα εσωτερικής καύσης.

8.6 Προστασία υπερφόρτισης

Αν ο ηλεκτροκινητήρας για οποιονδήποτε λόγο καταπονηθεί υπερβολικά κατά την εργασία, η προστασία υπερφόρτισης θα σβήσει αυτόματα τον ηλεκτροκινητήρα. Αφού κρυώσει μετά από περ.10 λεπτά , ο τεμαχιστής-βιοθρυμματιστής μπορεί να τεθεί και πάλι σε λειτουργία. Η συχνή απόκριση της προστασίας υπερφόρτισης μπορεί να οφείλεται στις εξής αιτίες: – ακατάλληλο καλώδιο σύνδεσης ( 10.1) – Υπερφόρτωση δικτύου – Υπερφόρτωση του μηχανήματος με μεγάλες ποσότητες υλικού ή λόγω στόμωσης των μαχαιριών

8.7 Σε περίπτωση εμπλοκής της

μονάδας κοπής του τεμαχιστή- βιοθρυμματιστή Εάν το μονάδα κοπής του τεμαχιστή- βιοθρυμματιστή μπλοκάρει κατά τον τεμαχισμό, σβήστε αμέσως τον ηλεκτροκινητήρα και αποσυνδέστε το καλώδιο. Στη συνέχεια, αφαιρέστε τη χοάνη πλήρωσης και αποκαταστήστε την αιτία της βλάβης.

8.8 Πλήρωση του τεμαχιστή-

βιοθρυμματιστή Μαλακό υλικό: ● Εισαγάγετε οργανικά φυτικά υπολείμματα, όπως απορρίμματα φρούτων και λαχανικών, κομμένα λουλούδια, φύλλα, λεπτά κλαδιά κ.λπ. από το μεγάλο τετράγωνο άνοιγμα (1). Σκληρό υλικό: ● Εισαγάγετε αργά το υλικό κοπής δέντρων ή θαμνοφρακτών καθώς και το υλικό κλαδιών μέσω του ανοίγματος STIHL σε σχήμα τριφυλλιού (2) κατά

του δεξιού τοιχώματος της χοάνης μέχρι τον μηχανισμό μαχαιριών. Το σκληρό υλικό εισάγεται αυτόματα στο εργαλείο.

9.1 Ασφάλεια επανεκκίνησης

ηλεκτροκινητήρα Το μηχάνημα μπορεί να τεθεί σε λειτουργία μόνο από το διακόπτη και όχι με την απλή σύνδεση του καλωδίου σύνδεσης στην πρίζα.

9.2 Κλείδωμα ασφαλείας

Ο ηλεκτροκινητήρας ή το εργαλείο τεμαχισμού μπορεί να τεθεί σε λειτουργία μόνο με σωστά κλεισμένη χοάνη πλήρωσης. Με το λύσιμο της δεξιάς βίδας

Κόψτε τα χοντρά και τα πλεγμένα κλαδιά προηγουμένως με την

9. Συστήματα ασφαλείας

ROEL SRHRCSLVLT 0478 201 9915 D - EL RUBGUKETKK ασφάλισης (κοιτώντας από μπροστά προς το μηχάνημα), ο ηλεκτροκινητήρας τίθεται αυτόματα εκτός λειτουργίας και το εργαλείο τεμαχισμού ακινητοποιείται έπειτα από μερικά δευτερόλεπτα.

9.3 Φρένο ακινητοποίησης

ηλεκτροκινητήρα Το φρένο ακινητοποίησης του ηλεκτροκινητήρα κινητήρα ελαχιστοποιεί τον χρόνο ακινητοποίησης των μαχαιριών μετά το σβήσιμο του κινητήρα και μέχρι την ακινητοποίηση των μαχαιριών.

9.4 Προστατευτικά καλύμματα

Ο τεμαχιστής-βιοθρυμματιστής είναι εξοπλισμένος με προστατευτικά καλύμματα στην περιοχή τροφοδοσίας και εξαγωγής. Σ' αυτά περιλαμβάνεται ολόκληρη η χοάνη πλήρωσης με το επάνω τμήμα χοάνης και την προστασία από εκτοξευόμενα αντικείμενα, η προέκταση εξαγωγής και το στόμιο εξαγωγής. Τα προστατευτικά καλύμματα εγγυώνται κατά το θρυμματισμό την απόσταση ασφαλείας από τα μαχαίρια θρυμματισμού.

10.1 Ηλεκτρική σύνδεση τεμαχιστή-

βιοθρυμματιστή Το καλώδιο τροφοδοσίας πρέπει να προστατεύεται επαρκώς με κατάλληλες ασφάλειες. ( 17.) Ως καλώδια σύνδεσης επιτρέπεται να χρησιμοποιούνται μόνο καλώδια τουλάχιστον του ιδίου βάρους με τα καλώδια με επένδυση από καουτσούκ τύπου H07 RN-F DIN/VDE 0282. Η ελάχιστη διατομή του καλωδίου τροφοδοσίας πρέπει να είναι 3x1,5mm² με μήκος έως 25 m ή 3x2,5mm² με μήκος από 25 m. Οι ακροδέκτες των καλωδίων σύνδεσης πρέπει να είναι από καουτσούκ ή να είναι επενδυμένοι με καουτσούκ και να συμμορφώνονται με το πρότυπο DIN/VDE 0620. Οι συνδέσεις πρέπει να είναι προστατευμένες από τις σταγόνες. Ακατάλληλα καλώδια προέκτασης οδηγούν σε απώλεια ισχύος και μπορεί να προκαλέσουν ζημιά στον ηλεκτροκινητήρα. Αυτό το εργαλείο προορίζεται για λειτουργία σε δίκτυο ηλεκτρικής τροφοδοσίας με αντίσταση Z max

σημείο μετάβασης (οικιακή σύνδεση) το πολύ έως 0,279 Ohm στα 50 Hz. Ο χρήστης θα πρέπει να βεβαιωθεί ότι το εργαλείο λειτουργεί μόνο σε ένα δίκτυο ηλεκτρικής τροφοδοσίας που πληροί αυτές τις προδιαγραφές. Εάν χρειαστεί μπορείτε να ενημερωθείτε από την εταιρία ηλεκτροδότησης της περιοχής σας για την αντίσταση του συστήματος.

10.2 Σύνδεση ηλεκτρικού

● Ανασηκώστε το σφιγκτήρα (1). ●Συνδέστε το καλώδιο τροφοδοσίας. ●Αφήστε το σφιγκτήρα.

10.3 Ενεργοποίηση τεμαχιστή-

βιοθρυμματιστή ●Συνδέστε το ηλεκτρικό καλώδιο. ( 10.2) ●Πιέστε το πράσινο πλήκτρο (1) του

Ξεκινήστε με την τροφοδότηση υλικού κοπής αφού ο ηλεκτροκινητήρας έχει φτάσει στο μέγιστο αριθμό στροφών (αριθμός στροφών άνευ φορτίου).

τεμαχιστή-βιοθρυμματιστή ●Πιέστε το κόκκινο πλήκτρο (1) του διακόπτη. Ο ηλεκτροκινητήρας του τεμαχιστή-βιοθρυμματιστή απενεργοποιείται και ακινητοποιείται

● Σταθμεύστε με ασφάλεια τον τεμαχιστή- βιοθρυμματιστή σε επίπεδο και σταθερό έδαφος. ●Φορέστε ανθεκτικά γάντια, προστατευτικά γυαλιά και προστασία

10. Θέση του εργαλείου σε

Κίνδυνος τραυματισμών! Πριν από την έναρξη λειτουργίας του τεμαχιστή-βιοθρυμματιστή, διαβάστε προσεκτικά το κεφάλαιο "Για τη δική σας ασφάλεια" ( 4.) και τηρήστε όλες τις υποδείξεις

Η πλήρωση του τεμαχιστή- βιοθρυμματιστή επιτρέπεται να γίνεται μόνο από ένα άτομο.

●Ανοίξτε το στόμιο εξαγωγής. ( 7.4) ●Συνδέστε το ηλεκτρικό καλώδιο στον τεμαχιστή-βιοθρυμματιστή. ( 10.2) ● Εκκινήστε τον τεμαχιστή- βιοθρυμματιστή. ( 10.3) ● Περιμένετε μέχρι ο τεμαχιστής- βιοθρυμματιστής να φτάσει στις μέγιστες στροφές λειτουργίας (αριθμός στροφών άνευ φορτίου). ●Γεμίστε σωστά τον τεμαχιστή- βιοθρυμματιστή με κομμένο υλικό. ( 8.8) ●Θέστε εκτός λειτουργίας τον τεμαχιστή- βιοθρυμματιστή. ( 10.4)

11.1 Καθαρισμός μηχανήματος

Χρονικό διάστημα συντήρησης: Έπειτα από κάθε χρήση Καθαρίζετε σχολαστικά το μηχάνημα έπειτα από κάθε χρήση. Με την προσεκτική μεταχείριση προστατεύεται το μηχάνημα από ζημιές και επιμηκύνεται η ωφέλιμη διάρκεια ζωής του. Οι ηλεκτροκινητήρες διαθέτουν προστασία από τις σταγόνες. Προστατεύστε τα εργαλεία θρυμματισμού και το θάλαμο τεμαχισμού από τη σκουριά με αντιδιαβρωτικά μέσα του εμπορίου (π.χ. κραμβέλαιο). Το μηχάνημα επιτρέπεται να καθαριστεί μόνο όταν βρίσκεται στην εικονιζόμενη

●Αφαιρέστε τη χοάνη πλήρωσης. ( 11.2) Καθαρίστε καλά την εισαγωγή αέρα ψύξης (σχισμή αναρρόφησης) στο περίβλημα του ηλεκτροκινητήρα από τις ακαθαρσίες για να εξασφαλίσετε την επαρκή ψύξη του ηλεκτροκινητήρα. Μην ρίχνετε ποτέ νερό σε μέρη του κινητήρα ή του κινητήρα εσωτερικής καύσης, σε μονώσεις, σημεία έδρασης και ηλεκτρικά εξαρτήματα, όπως διακόπτες. ∆ιαφορετικά, ενδέχεται να απαιτηθούν δαπανηρές επισκευές. Εάν οι ακαθαρσίες και τα υπολείμματα δεν μπορούν να αφαιρεθούν με βούρτσα, υγρό πανί ή ξύλινη βέργα, η STIHL συνιστά τη χρήση ενός ειδικού καθαριστικού (π.χ. ειδικό καθαριστικό STIHL). Μη χρησιμοποιείτε σκληρά καθαριστικά

Καθαρίζετε τακτικά τους δίσκους

11.2 Αφαίρεση χοάνης

●Λύστε και τις δύο βίδες ασφάλισης (1) μέχρι να περιστρέφονται ελεύθερα. ∆ιαθέτουν προστασία από απώλεια και παραμένουν στη χοάνη

● Γυρίστε τη χοάνη πλήρωσης (2) προς τα πίσω και αφαιρέστε την.

11.3 Τοποθέτηση χοάνης

●Αναρτήστε τη χοάνη πλήρωσης (1) στα άγκιστρα στερέωσης στο βασικό μηχάνημα (2) και στρέψτε προς τα μπροστά. ●Σφίξτε τις δύο βίδες ασφάλισης (3) ταυτόχρονα.

11.4 Στερέωση δίσκου μαχαιριών

● Αφαιρέστε τη χοάνη πλήρωσης. ( 11.2) ●Χαλαρώστε τη βίδα (1). ● Στρέψτε το δίσκο μαχαιριών έτσι, ώστε η εγκοπή να βρίσκεται μπροστά από τη διάταξη κλειδώματος (2). ●Εφαρμόστε τη διάταξη κλειδώματος (2) στην εγκοπή. ●Σφίξτε ελαφρώς τη βίδα (1).

Κίνδυνος τραυματισμών! Πριν από όλες τις εργασίες συντήρησης ή καθαρισμού στο μηχάνημα, διαβάστε με προσοχή το κεφάλαιο "Για τη δική σας ασφάλεια" ( 4.), και ειδικότερα την υποενότητα "Συντήρηση και επισκευές" ( 4.7), και ακολουθήστε όλες τις υποδείξεις

Αποσυνδέστε το φις, προτού ξεκινήσετε τις εργασίες συντήρησης.

Η διάταξη κλειδώματος πρέπει μετά την τοποθέτηση του δίσκου μαχαιριών και πριν από την εκ νέου εκκίνηση να επαναφέρεται πάντα στη θέση της και να ασφαλίζεται με τις βίδες (βλ. εικόνα).

11.5 Συντήρηση μαχαιριών

Χρονικό διάστημα συντήρησης: Πριν από κάθε χρήση ● Αφαιρέστε τη χοάνη πλήρωσης. ( 11.2) ● Στερεώστε το δίσκο μαχαιριών. ( 11.4) ● Ελέγξτε τα μαχαίρια για ζημιές (ρωγμές ή αυλακώσεις) και φθορές και αν χρειαστεί γυρίστε τα από την άλλη πλευρά ή αντικαταστήστε τα. Όρια φθοράς των μαχαιριών: 1 Μαχαίρι διπλής όψης ●Μετρήστε στα μαχαίρια την απόσταση (A) από την οπή μέχρι την ακμή των μαχαιριών σε πολλά σημεία. Ελάχιστη απόσταση 6mm 2 Μαχαίρι φτερωτής ●Μετρήστε το πλάτος μαχαιριού (B) στις κυρτές ακμές του μαχαιριού φτερωτής. Ελάχιστο πλάτος μαχαιριού 18 mm Αφαίρεση συστήματος μαχαιριών: ● Στερεώστε το δίσκο μαχαιριών. ( 11.4) ●Ξεβιδώστε τη βίδα (1). ● Αφαιρέστε τη βίδα (1), το μαχαίρι φτερωτής (2) και το

μαχαιριών (3). Τοποθέτηση συστήματος μαχαιριών: ● Τοποθετήστε το δίσκο μαχαιριών (3) και στερεώστε τον. ( 11.4) ● Τοποθετήστε το μαχαίρι φτερωτής (2) και βιδώστε τη βίδα (1) (25 Nm). ●Σπρώξτε τη διάταξη κλειδώματος στη θέση της και στερεώστε τη με τη βίδα, ώστε να είναι και πάλι δυνατή η ελεύθερη περιστροφή του δίσκου μαχαιριών. ( 11.4) Αλλαγή πλευράς

●Αφαιρέστε το δίσκο μαχαιριών, έπειτα ξεβιδώστε τις βίδες (4) και αφαιρέστε τις μαζί με τα παξιμάδια (5). ● Ανασηκώστε το μαχαίρι (6). ● Καθαρίστε το δίσκο μαχαιριών. ● Αλλάξτε την πλευρά του μαχαιριού (6) και, με την αιχμηρή ακμή ελεύθερη, τοποθετήστε το στο δίσκο μαχαιριών και ευθυγραμμίστε τις οπές. ●Περάστε τις βίδες (4) μέσα από τις οπές

βιδώστε τα παξιμάδια (5). Σφίξτε τα παξιμάδια (5) με 10 Nm. Τρόχισμα μαχαιριού: Τα μαχαίρια που έχουν στομώσει και από τις δύο πλευρές θα πρέπει να τροχιστούν πριν από την εργασία. Για να εξασφαλιστεί η σωστή λειτουργία του εργαλείου θα πρέπει τα μαχαίρια να τροχιστούν αποκλειστικά από τον εμπορικό αντιπρόσωπο. Η STIHL προτείνει τον εμπορικό αντιπρόσωπο STIHL. ● Αφαιρέστε τα μαχαίρια για να τα

●Ψύξτε το μαχαίρι κατά το τρόχισμα, π.χ. με νερό. ∆εν πρέπει να εμφανιστεί μια μπλε απόχρωση. Σε αυτή την περίπτωση, μειώνεται σημαντικά η κοπτική ικανότητα. ●Τροχίστε ομοιόμορφα το μαχαίρι, προκειμένου να αποφύγετε τους κραδασμούς. ● Ελέγξτε το μαχαίρι για τυχόν φθορές πριν από την επανατοποθέτησή του: Τα μαχαίρια θα πρέπει να αντικατασταθούν, εάν παρατηρηθούν ρωγμές ή ανωμαλίες στην επιφάνειά τους ή εάν επιτευχθούν τα όρια φθοράς. ●Τροχίστε τις επιφάνειες κοπής των μαχαιριών με μία γωνία τροχίσματος 30° . ●Τροχίστε τα μαχαίρια στην επιφάνεια

●Μετά τη διαδικασία τροχίσματος αφαιρέστε με λεπτό γυαλόχαρτο τα γρέζια που έχουν σχηματιστεί στην ακμή κοπής. ●Κατά την τοποθέτηση των μαχαιριών δώστε προσοχή στις ροπές σύσφιξης που αναφέρονται στην ενότητα "Αλλαγή πλευράς μαχαιριού".

11.6 Ηλεκτροκινητήρας και τροχοί

Ο ηλεκτροκινητήρας δεν απαιτεί

Πριν καλυφθούν τα υποδεικνυόμενα όρια φθοράς, θα πρέπει το αντίστοιχο μαχαίρι να τοποθετηθεί από την άλλη πλευρά ή να αντικατασταθεί. Η STIHL προτείνει τον εμπορικό αντιπρόσωπο STIHL.

Η υποδεικνυόμενη ροπή σύσφιξης θα πρέπει να τηρείται υποχρεωτικά, καθώς από αυτήν εξαρτάται η ασφαλής στερέωση του κοπτικού

Τα στομωμένα μαχαίρια κοπής επιφέρουν μειωμένη απόδοση κοπής. Ένα στομωμένο μαχαίρι διπλής όψης επιτρέπεται επομένως να χρησιμοποιηθεί μόνο μία φορά.0478 201 9915 D - EL

Τα ρουλεμάν των τροχών δεν χρειάζονται

11.7 Φύλαξη και χειμερινή παύση

Φυλάξτε τον τεμαχιστή-βιοθρυμματιστή σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι το μηχάνημα βρίσκεται μακριά από τα παιδιά. Αποθηκεύετε τον τεμαχιστή- βιοθρυμματιστή μόνο σε ασφαλή κατάσταση λειτουργίας και με τοποθετημένη τη χοάνη πλήρωσης. Σε περίπτωση ακινητοποίησης του τεμαχιστή-βιοθρυμματιστή για μεγαλύτερο

διάστημα (χειμερινή παύση εργασιών) θα πρέπει να δοθεί σημασία στα παρακάτω σημεία: ● Καθαρίστε σχολαστικά όλα τα εξωτερικά μέρη του μηχανήματος. ●Λιπάνετε ή γρασάρετε όλα τα κινητά

12.1 Ανύψωση ή μεταφορά του

τεμαχιστή-βιοθρυμματιστή ● 1ο άτομο: Πιάστε τον τεμαχιστή- βιοθρυμματιστή από τη χειρολαβή στο επάνω τμήμα χοάνης (1). ● 2ο άτομο: Πιάστε τον τεμαχιστή- βιοθρυμματιστή από τη ράγα της προέκτασης εξαγωγής (2). ●Ταυτόχρονα ανυψώστε τον τεμαχιστή- βιοθρυμματιστή.

12.2 Έλξη ή ώθηση του

τεμαχιστή-βιοθρυμματιστή ● Πιάστε γερά τον τεμαχιστή- βιοθρυμματιστή από τη χειρολαβή (1) και γυρίστε τον προς τα πίσω. ●Η έλξη ή ώθηση του τεμαχιστή- βιοθρυμματιστή μπορεί να γίνει με αργό ρυθμό (ταχύτητα βάδην).

12.3 Μεταφορά του τεμαχιστή-

βιοθρυμματιστή σε επιφάνεια

●Ασφαλίστε το μηχάνημα από ακούσια ολίσθηση με τα κατάλληλα μέσα στερέωσης. Στερεώστε τα σχοινιά ή τους ιμάντες στην τροχήλατη βάση (1) ή στη χοάνη πλήρωσης (2). Σημαντικές υποδείξεις σχετικά με τη συντήρηση και τη φροντίδα της ομάδας

Ηλεκτρικοί τεμαχιστές- βιοθρυμματιστές (STIHL GHE) Η εταιρία STIHL δεν φέρει καμία

για υλικές ζημιές και σωματικές βλάβες που θα προκληθούν από τη μη τήρηση των υποδείξεων που αναφέρονται στις οδηγίες χρήσης, και ειδικότερα αυτές που αφορούν την ασφάλεια, τον χειρισμό και τη συντήρηση, ή από τη χρήση μη εγκεκριμένων προσαρτημάτων ή ανταλλακτικών. Παρακαλούμε τηρήστε οπωσδήποτε τις υποδείξεις που ακολουθούν, προκειμένου

αποτρέψετε τις βλάβες και την υπερβολική φθορά του εργαλείου STIHL:

Πολλά μέρη του εργαλείου STIHL, ακόμη και μετά από προβλεπόμενη χρήση, παρουσιάζουν φυσιολογική φθορά και θα πρέπει να αντικατασταθούν εγκαίρως, ανάλογα με τον τρόπο και τη διάρκεια

Εδώ συμπεριλαμβάνονται μεταξύ άλλων:

2. Τήρηση των υποδείξεων των

Η χρήση, η συντήρηση και η αποθήκευση του εργαλείου STIHL θα πρέπει να πραγματοποιούνται προσεκτικά και με τον τρόπο που αναφέρεται σε αυτές τις οδηγίες χρήσης. Όλες οι βλάβες και οι ζημιές που προκλήθηκαν από τη μη

Κίνδυνος τραυματισμών! Πριν από τη μεταφορά διαβάστε προσεκτικά το κεφάλαιο "Για τη δική σας ασφάλεια", και ειδικότερα το κεφάλαιο "Μεταφορά του εργαλείου". ( 4.4) Για την ανύψωση ή μεταφορά του μηχανήματος απαιτούνται σε κάθε περίπτωση 2 άτομα. Φοράτε κατάλληλο προστατευτικό ρουχισμό που καλύπτει πλήρως το κάτω μέρος των χεριών και το επάνω μέρος του σώματος.

13. Ελαχιστοποίηση φθορών

και αποφυγή βλαβών399 ROEL SRHRCSLVLT 0478 201 9915 D - EL RUBGUKETKK τήρηση των υποδείξεων ασφαλείας, χειρισμού και συντήρησης, βαρύνουν αποκλειστικά και μόνο το χρήστη. Αυτό ισχύει ειδικά για: – ακατάλληλο καλώδιο προέκτασης

– λανθασμένη ηλεκτρική σύνδεση (τάση), – μη εγκεκριμένες από τη STIHL μετατροπές του προϊόντος, – χρήση εργαλείων ή εξαρτημάτων που είναι χαμηλής ποιότητας, ακατάλληλα ή μη εγκεκριμένα για το εργαλείο,

προβλεπόμενη χρήση του

– χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισμούς, – έμμεσες ζημιές που προκαλούνται από συνεχιζόμενη χρήση του προϊόντος με ελαττωματικά εξαρτήματα.

3. Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στην παράγραφο «Συντήρηση» θα πρέπει να διεξάγονται σε τακτά χρονικά διαστήματα. Σε περίπτωση που αυτές οι εργασίες δεν μπορούν να πραγματοποιηθούν από το χρήστη, θα πρέπει να δοθεί σχετική εντολή εργασιών σε έναν εμπορικό αντιπρόσωπο. Η STIHL προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγματοποιούνται μόνο από έναν εμπορικό αντιπρόσωπο STIHL. Οι εμπορικοί αντιπρόσωποι STIHL παρακολουθούν τακτικά εκπαιδευτικά σεμινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Εάν δεν πραγματοποιηθούν

εργασίες, μπορεί να προκληθούν ζημιές, για τις οποίες ευθύνεται αποκλειστικά και μόνο ο χρήστης. Εδώ συμπεριλαμβάνονται μεταξύ άλλων: – Ζημιές στον ηλεκτροκινητήρα λόγω ανεπαρκούς καθαρισμού της εισαγωγής αέρα ψύξης (εγκοπές αναρρόφησης, πτερύγια ψύξης,

– ∆ιαβρώσεις και άλλες επακόλουθες ζημιές από μη προβλεπόμενη αποθήκευση, – Βλάβες στο εργαλείο από τη

ανταλλακτικών χαμηλής ποιότητας, – Ζημιές λόγω μη έγκαιρης ή ανεπαρκούς συντήρησης ή ζημιές από εργασίες συντήρησης και επισκευής που δεν πραγματοποιήθηκαν στα συνεργεία των εμπορικών αντιπροσώπων.

∆ίσκος μαχαιριών κομπλέ:

Το κομμένο υλικό δεν πρέπει να απορρίπτεται αλλά να διατίθεται για χώνευση. Οι συσκευασίες, το εργαλείο

πρόσθετα εξαρτήματα κατασκευάζονται από ανακυκλώσιμα υλικά και θα πρέπει να απορρίπτονται ανάλογα. Η φιλική προς το περιβάλλον απόρριψη και ο διαχωρισμός των απορριμμάτων βοηθάει στην επαναχρησιμοποίηση ανακυκλώσιμων υλικών. Για το λόγο αυτό, μετά την πάροδο της συνηθισμένης διάρκειας χρήσης, το εργαλείο θα πρέπει να παραδίδεται σε κάποιο κέντρο

ανακυκλώσιμων υλικών. Η ακατάλληλη απόρριψη μπορεί να είναι επιβλαβής για την υγεία και να μολύνει το περιβάλλον.

16.1 Πιστοποιητικό συμβατότητας ΕΕ

για τους τεμαχιστές-βιοθρυμματιστές STIHL GHE 105.0 Η STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

πιστοποιεί με αποκλειστική ευθύνη ότι – Κατασκευαστικός τύπος: Ηλεκτρικός τεμαχιστής-βιοθρυμματιστής – Εταιρεία κατασκευής: STIHL – Τύπος: GHE 105.0 – Ισχύς: 2200 W – Αριθμός αναγνώρισης σειράς: 6007 συμμορφώνεται με τις σχετικές διατάξεις των Ευρωπαϊκών Οδηγιών 2000/14/EC, 2006/42/EC, 2014/30/EU και 2011/65/EU και έχει εξελιχθεί και κατασκευαστεί σύμφωνα με τα παρακάτω πρότυπα που

συμβατότητας0478 201 9915 D - EL

βρίσκονταν σε ισχύ κατά την ημερομηνία παραγωγής: EN 50434, EN 60335-1, EN 55014-1 und EN 55014-2. Για τον υπολογισμό της μετρημένης και εγγυημένης στάθμης θορύβου εφαρμόστηκε η Ευρωπαϊκή Οδηγία 2000/14/EC, Παράρτημα V. – Μετρημένη στάθμη θορύβου: 99,4 dB(A) – Εγγυημένη στάθμη θορύβου: 102 dB(A) Τα Τεχνικά Έγγραφα φυλάσσονται από τη STIHL Tirol GmbH. Το έτος κατασκευής και ο αριθμός εργαλείου αναγράφονται στον τεμαχιστή- βιοθρυμματιστή. Langkampfen, 31.10.2023 Η STIHL Tirol GmbH Κατ' εντολή Matthias Fleischer, ∆ιευθυντής Τμήματος Εξέλιξης Προϊόντων Κατ' εντολή Sven Zimmermann, Γενικός ∆ιευθυντής Τμήματος Ποιότητας

Εάν η ασφάλεια του δικτύου είναι μικρότερη από 16 A, μπορεί να ενεργοποιείται συχνά κατά την εκκίνηση ή υπό συνθήκες έντονης καταπόνησης του εργαλείου.

Το REACH είναι ένα κανονισμός της ΕΕ για την καταγραφή, αξιολόγηση και πιστοποίηση χημικών ουσιών. Πληροφορίες για την συμμόρφωση με τον κανονισμό REACH (ΕΕ) αρ. 1907/2006 παρέχονται στο www.stihl.com/reach.

Ο ηλεκτροκινητήρας δεν λειτουργεί Πιθανή αιτία: – Έχει ενεργοποιηθεί η προστασία του ηλεκτροκινητήρα – ∆εν υπάρχει τροφοδοσία τάσης

17. Τεχνικά στοιχεία

) 2200 W Ονομαστική ένταση ρεύματος (I

)10A Ονομαστική τάση 230 V~ Συχνότητα 50 Hz Στροφές (n) 2720 /στροφές/λ

Ασφάλεια δικτύου 16 A*

προστασίας I Βαθμός προστασίας προστατευμένο από τις σταγόνες (IP IPX4) Τρόπος λειτουργίας P40 40 δευτ. χρόνος καταπόνησης 60 δευτ. χρόνος λειτουργίας άνευ

δίσκου μαχαιριού 25 Nm Ροπή σύσφιξης

10 Nm Μ/Π/Υ 77/48/97 cm Βάρος (m) 20 kg 20 kg (CH) 21 kg (GB) Εκπομπές θορύβου: Σύμφωνα με 2000/14/EC / S.I. 2001/1701: Εγγυημένη στάθμη θορύβου L WAd 102 dB(A) Αστάθεια K

3 dB(A) Σύμφωνα με EN 50434: Στάθμη ηχοπίεσης στη θέση εργασίας

18. Εντοπισμός βλαβών

αναζητήστε ενδεχομένως έναν εμπορικό αντιπρόσωπο, η STIHL προτείνει τον εμπορικό αντιπρόσωπο της STIHL.401 ROEL SRHRCSLVLT 0478 201 9915 D - EL RUBGUKETKK – Βλάβη στην πρίζα/καλώδιο σύνδεσης ή το διακόπτη – Υπάρχει βλάβη στην ασφάλεια του φις Μεγάλης Βρετανίας (αφορά μόνο τα μηχανήματα για τη Μεγάλη Βρετανία) – Η χοάνη πλήρωσης δεν έχει κλείσει με τον προβλεπόμενο τρόπο – Ο διακόπτης ασφαλείας είναι σε λειτουργία (κλείδωμα ασφαλείας) – Ο δίσκος μαχαιριών έχει μπλοκάρει – Η διάταξη κλειδώματος δεν έχει επανέλθει στη θέση της Αντιμετώπιση: – Αφήστε το μηχάνημα να κρυώσει ( 8.6) – Ελέγξτε το ηλεκτρικό καλώδιο και την ασφάλεια ( 10.1) – Ελέγξτε ή αντικαταστήστε (αναθέτοντας σε ηλεκτρολόγο την εργασία αυτή) το καλώδιο, το φις, τον ακροδέκτη και το διακόπτη ( 10.1) – Αντικαταστήστε την ασφάλεια – Κλείστε και βιδώστε με τον προβλεπόμενο τρόπο τη χοάνη πλήρωσης ( 11.3) – Αποσυναρμολογήστε τη χοάνη πλήρωσης και αφαιρέστε τα υπολείμματα υλικού κοπής από το περίβλημα (προσοχή: αποσυνδέστε το ηλεκτρικό καλώδιο) ( 11.2) – Επαναφέρετε τη διάταξη κλειδώματος στην αρχική θέση ( 11.4)

Συχνή ενεργοποίηση ασφάλειας δικτύου Πιθανή αιτία: – Ακατάλληλο καλώδιο σύνδεσης – Υπερφόρτωση δικτύου – Υπερφόρτωση του μηχανήματος Αντιμετώπιση: – Χρησιμοποιήστε κατάλληλο καλώδιο σύνδεσης ( 10.1) – Συνδέστε το μηχάνημα σε άλλο ηλεκτρικό κύκλωμα – Μειώστε την ποσότητα του κομμένου υλικού, εκτελέστε αλλαγή πλευράς, τρόχισμα ή αντικατάσταση των μαχαιριών κοπής ( 11.5)

Μειωμένη απόδοση τεμαχισμού Πιθανή αιτία: – Στομωμένα μαχαίρια Αντιμετώπιση: – Πραγματοποιήστε αλλαγή πλευράς, τρόχισμα ή αντικατάσταση μαχαιριών ( 11.5)

19.1 Βεβαίωση παράδοσης

19.2 Βεβαίωση συντήρησης

Για την εκτέλεση των εργασιών συντήρησης παραδώστε αυτές τις οδηγίες χρήσης στον εμπορικό αντιπρόσωπο STIHL. Αυτός θα επιβεβαιώσει στα προ- τυπωμένα πεδία την εκτέλεση των εργασιών συντήρησης.

19. Πρόγραμμα συντήρησης

Η συντήρηση πραγματοποιήθηκε
