NÁVOD NA OBSLUHU GHE 105 STIHL

DEENFRNLITESPTNOSVFIDAPLSLHU SK 0478 201 9915 D - SK Milá zákazníčka, milý zákazník, teší nás, že ste sa rozhodli pre výrobok spoločnosti STIHL. Naše výrobky vyvíjame a vyrábame v špičkovej kvalite podľa požiadaviek našich zákazníkov. Tým vznikajú výrobky s vysokou spoľahlivosťou aj pri extrémnom namáhaní. Spoločnosť STIHL je tiež zárukou kvalitného servisu. Naše špecializované predajne zabezpečujú kompetentné poradenstvo a zaškolenie, ako aj rozsiahlu technickú podporu. Ďakujeme vám za vašu dôveru a želáme vám veľa radosti s výrobkom spoločnosti STIHL. Dr. Nikolas Stihl DÔLEŽITÉ! PRED POUŽITÍM PREČÍTAJTE A USCHOVAJTE. Vytlačené na papieri bielenom bez chlóru. Papier je recyklovateľný. Ochranný obal neobsahuje halogény.

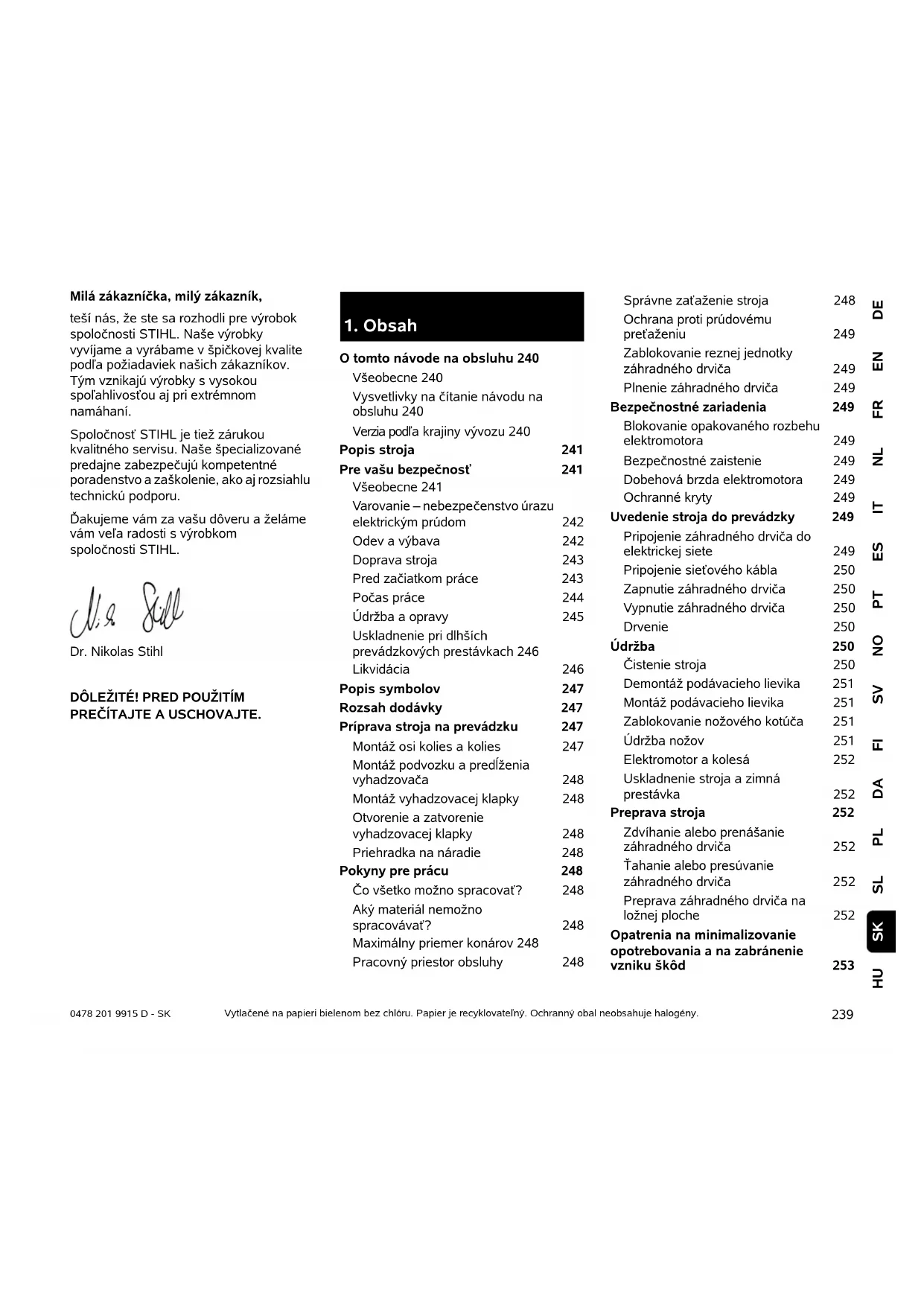

O tomto návode na obsluhu 240 Všeobecne 240 Vysvetlivky na čítanie návodu na obsluhu 240 Verzia podľa krajiny vývozu 240 Popis stroja 241 Pre vašu bezpečnosť 241 Všeobecne 241 Varovanie – nebezpečenstvo úrazu elektrickým prúdom 242 Odev a výbava 242 Doprava stroja 243 Pred začiatkom práce 243 Počas práce 244 Údržba a opravy 245 Uskladnenie pri dlhších prevádzkových prestávkach 246 Likvidácia 246 Popis symbolov 247 Rozsah dodávky 247 Príprava stroja na prevádzku 247 Montáž osi kolies a kolies 247 Montáž podvozku a predĺženia vyhadzovača 248 Montáž vyhadzovacej klapky 248 Otvorenie a zatvorenie vyhadzovacej klapky 248 Priehradka na náradie 248 Pokyny pre prácu 248 Čo všetko možno spracovať? 248 Aký materiál nemožno spracovávať? 248 Maximálny priemer konárov 248 Pracovný priestor obsluhy 248 Správne zaťaženie stroja 248 Ochrana proti prúdovému preťaženiu 249 Zablokovanie reznej jednotky záhradného drviča249 Plnenie záhradného drviča249 Bezpečnostné zariadenia 249 Blokovanie opakovaného rozbehu elektromotora 249 Bezpečnostné zaistenie 249 Dobehová brzda elektromotora 249 Ochranné kryty 249 Uvedenie stroja do prevádzky 249 Pripojenie záhradného drviča do elektrickej siete 249 Pripojenie sieťového kábla 250 Zapnutie záhradného drviča250 Vypnutie záhradného drviča250 Drvenie 250 Údržba 250 Čistenie stroja 250 Demontáž podávacieho lievika 251 Montáž podávacieho lievika 251 Zablokovanie nožového kotúča251 Údržba nožov 251 Elektromotor a kolesá 252 Uskladnenie stroja a zimná prestávka 252 Preprava stroja 252 Zdvíhanie alebo prenášanie záhradného drviča252 Ťahanie alebo presúvanie záhradného drviča252 Preprava záhradného drviča na ložnej ploche 252 Opatrenia na minimalizovanie opotrebovania a na zabránenie vzniku škôd 2530478 201 9915 D - SK

Tento návod na používanie je preklad pôvodných pokynov výrobcu v súlade so smernicou ES 2006/42/EC. Spoločnosť STIHL neustále pracuje na ďalšom vývoji a rozširovaní ponuky svojich výrobkov, preto si vyhradzuje právo na zmeny obsahu dodávok, ktoré sa môžu týkať formy, technického vybavenia a príslušenstva. Z tohto dôvodu nemožno na základe údajov a obrázkov uvedených v tomto katalógu vzniesť žiadne právne nároky. V tomto návode na obsluhu sú príp. popísané modely, ktoré nie sú vo vašej krajine dostupné. Tento návod na obsluhu je chránený autorskými právami. Všetky práva zostávajú vyhradené, a to najmä právo na rozmnožovanie, preklady a úpravy prostredníctvom elektronických systémov.

2.2 Vysvetlivky na čítanie návodu na

obsluhu Obrázky a texty opisujú určité manipulačné kroky. V návode na obsluhu sú vysvetlené tiež všetky obrázkové symboly, ktoré sú umiestnené na stroji. Smer pohľadu: Definícia smeru pohľadu v návode na obsluhu vľavo a vpravo: Obsluha stroja stojí za strojom (pracovná poloha). Odkaz na kapitolu: Šípka ukazuje na príslušné kapitoly a podkapitoly, v ktorých môžete nájsť ďalšie vysvetlenie. V nasledujúcom príklade je uvedený odkaz na kapitolu: ( 3.) Označenie jednotlivých textových sekvencií: Opísané pokyny môžu byť označené ako niektorý z nasledujúcich príkladov. Manipulačné kroky, ktoré vyžadujú zásah obsluhy: ● Skrutku (1) uvoľnite skrutkovačom, stlačte páku (2)... Všeobecný súpis úkonov: – použitie stroja na športové alebo súťažné podujatia. Texty so zvláštnym významom: Na zdôraznenie zvláštneho významu sú tieto textové úseky v návode na obsluhu označené jedným z nasledujúcich symbolov. Texty vzťahujúce sa na obrázok: Obrázky, ktoré vysvetľujú obsluhu stroja, sú uvedené v návode na obsluhu úplne na začiatku. Symbol fotoaparátu slúži na prepojenie určitého obrázka v obrázkovej časti s príslušným textom v návode na obsluhu.

2.3 Verzia podľa krajiny vývozu

Podľa krajiny vývozu dodáva STIHL svoje stroje s rôznymi elektrickými zástrčkami aspínačmi. Na obrázkoch sú zobrazené prístroje s euro-zástrčkami, pripojenie strojov do siete s inými zástrčkami prebieha analogicky. Bežné náhradné diely 253 Ochrana životného prostredia 253 Prehlásenie o zhode výrobcom 254 Prehlásenie o zhode výrobcom k záhradnému drviču STIHL GHE 105.0 254 Technické údaje 254 REACH 255 Hľadanie porúch 255 Servisný plán 255 Potvrdenie o prevzatí 255 Potvrdenie o vykonaní servisných prác 255

2. O tomto návode na

obsluhu Nebezpečenstvo! Nebezpečenstvo nehody a ťažkého úrazu osôb. Na tomto mieste sa musia dodržiavať určité predpísané pokyny alebo sa niečo zakazuje. Výstraha! Nebezpečenstvo úrazu osôb. Dodržiavaním predpísaných pokynov môžete zabrániť možným alebo pravdepodobným úrazom. Pozor! Dodržiavaním predpísaných pokynov môžete zabrániť nebezpečenstvu vzniku ľahkých úrazov, resp. materiálnych škôd. Upozornenie Informácia, ktorá je dôležitá na lepšie využitie stroja a na zabránenie možným chybám obsluhy.

Pri práci so strojom je bezpodmienečne nutné dodržiavať nasledujúce bezpečnostné predpisy. Pred prvým uvedením stroja do prevádzky je potrebné si pozorne prečítať celý návod na obsluhu. Návod na obsluhu si starostlivo uložte, aby ste ho mohli použiť neskôr. Z hľadiska vašej bezpečnosti je nevyhnutné dodržiavať tieto bezpečnostné opatrenia, ktorých zoznam však nie je úplný. Používajte stroj vždy rozumne a zodpovedne a pamätajte na to, že obsluha stroja zodpovedá za úrazy spôsobené ďalším osobám alebo za poškodenie ich majetku. Zoznámte sa s ovládacími prvkami a používaním stroja. Stroj smú obsluhovať len osoby oboznámené s návodom na obsluhu stroja a s jeho ovládaním. Pred prvým uvedením do prevádzky musí používateľ absolvovať odborné a praktické zaškolenie. Predávajúci, prípadne iná odborne vyškolená osoba, by mala používateľovi vysvetliť bezpečné používanie stroja. Pri tomto školení treba používateľa upozorniť najmä na to, že pri práci so strojom je potrebná maximálna starostlivosť a koncentrácia. Aj keď tento stroj obsluhujete podľa predpisov, stále zostávajú zostatkové riziká. Stroj vrátane všetkých prídavných zariadení sa môže zveriť alebo zapožičať len osobám, ktoré boli s týmto modelom a jeho používaním dôkladne oboznámené. Návod na obsluhu je súčasťou stroja a vždy sa musí poskytovať so strojom. Zabezpeč te, aby bol používateľ telesne, zmyslovo aj duševne schopný obsluhovať prístroj a pracovať s ním. Ak je používateľ schopný vykonávať tieto činnosti s telesným, zmyslovým alebo duševným obmedzením, môže používateľ pracovať so strojom iba pod dozorom alebo podľa pokynov zodpovednej osoby. Dbajte na to, aby bol používateľ plnoletý alebo je odborne vzdelávaný pod dohľadom v súlade s národnými predpismi. Používajte stroj len oddýchnutý a v dobrom telesnom ako i duševnom stave. Ak máte zdravotné problémy, mali by ste sa informovať u svojho lekára, či vám odporúča prácu so strojom. So strojom sa nesmie pracovať po požití alkoholu, drog alebo liekov, ktoré ovplyvňujú reakčnú schopnosť. Stroj je určený len na súkromné použitie. Pozor – nebezpečenstvo úrazu! Záhradný drvič sa nesmie použiť (neúplný výpočet): – na iné materiály (napr. sklo, kov). – na práce, ktoré nie sú popísané v tomto návode na obsluhu. – na výrobu potravín (napr. drvenie ľadu). Z bezpečnostných dôvodov je zakázaná akákoľvek úprava stroja okrem odbornej montáže príslušenstva schváleného spoločnosťou STIHL a má za následok stratu nárokov vyplývajúcich zo záruky. Informácie o schválenom príslušenstve vám poskytne špecializovaný predajca výrobkov STIHL. Zakázané sú najmä akékoľvek zmeny na stroji s cieľom zvýšiť výkon alebo otáčky spaľovacieho motora, resp. elektromotora.

4. Pre vašu bezpečnosť

Nebezpečenstvo úrazu! Používatelia bez zaškolenia nedokážu rozpoznať ani odhadnúť nebezpečenstvá hroziace pri používaní záhradného drviča. Používateľ alebo iné osoby sa môžu ťažko zraniť alebo môžu zomrieť. Ohrozenie života udusením! Hrozí riziko udusenia detí hrajúcich sa s obalovým materiálom. Obalový materiál vždy uchovávajte mimo dosahu detí. Záhradné drviče STIHL sú určené na drvenie konárov a zvyškov rastlín. Iné použitie nie je dovolené a môže byť nebezpečné alebo môže zapríčiniť poškodenie stroja.0478 201 9915 D - SK

Stroj nie je dovolené použiť na prepravu predmetov, zvierat alebo osôb, zvlášť detí. Pri používaní na verejných priestranstvách, v parkoch a športoviskách, na uliciach avpoľnohospodárskom a lesnom hospodárstve sa musí pracovať s mimoriadnou opatrnosťou. Pustite stroj iba vtedy, len ak stojí na rovnej ploche a nemôže sa sám odvaliť.

4.2 Varovanie – nebezpečenstvo úrazu

elektrickým prúdom Stroj prevádzkujte len s odvinutým sieťovým káblom. Pri použití káblového bubna ho treba pred použitím vždy úplne odmotať. Nikdy nepoužívajte poškodený predlžovací kábel. Poškodené predlžovacie káble neopravujte, ale vymeňte ich vždy za nové. Ak dôjde počas prevádzky k poškodeniu sieťového kábla alebo predlžovacieho kábla, okamžite sieťový kábel alebo predlžovací kábel odpojte od elektrickej siete. Nikdy sa nedotýkajte poškodeného sieťového alebo predlžovacieho kábla. Stroj sa nesmie používať, ak sú káble poškodené alebo opotrebované. Treba skontrolovať najmä prívodný sieťový kábel, či nie je poškodený alebo opotrebovaný. Údržbárske práce a opravy sieťových rozvodov môžu vykonávať len osobitne kvalifikovaní odborníci. Rezných jednotiek (nožov) sa môžete dotknúť až po odpojení stroja z elektrickej siete. Vždy skontrolujte dostatočné istenie sieťového vedenia. Nepracujte počas dažďa a v mokrom prostredí! Používajte výlučne predlžovacie káble izolované proti vlhkosti, ktoré sú určené na používanie vonku a ktoré sú vhodné na pripojenie stroja ( 10.1). Prívodný kábel odpájajte tak, že zástrčku vytiahnete zo sieťovej zásuvky. Nikdy neťahajte za prívodné káble. Stroj nenechávajte na daždi bez ochranného krytu proti vode. Pokiaľ budete chcieť stroj napájať prúdom z elektrocentrály, dbajte na to, aby nedošlo k poškodeniu drviča v dôsledku kolísania napätia. Stroj zapájajte len do elektrickej siete vybavenej prúdovým chráničom s vybavovacím prúdom max. 30 mA. Bližšie informácie vám poskytne elektroinštalatér.

Pri práci používajte vždy pevnú obuv s drsnou podrážkou. Nikdy nepracujte bosí alebo napr. v sandáloch. Počas práce a najmä počas údržbových prác a pri preprave prístroja vždy používajte ochranné kožené rukavice s uzavretou manžetou. Pri práci vždy noste tesne priliehajúce ochranné okuliare. Pri vhodných ochranných okuliaroch je skontrolovaná mechanická odolnosť podľa normy EN 166 alebo podľa národných predpisov a v predaji sú dostupné s príslušným označením. Počas práce so strojom vždy používajte chrániče sluchu. Vhodné chrániče sluchu sú skontrolované podľa normy EN 352 alebo podľa národných predpisov a v predaji sú dostupné s príslušným označením. Používajte obe ochranné pomôcky počas celej prevádzky stroja. Pozor! Nebezpečenstvo úrazu elektrickým prúdom! Zhľadiska bezpečnosti sú osobitne dôležité sieťový kábel, elektrická zástrčka, spínač a prívodný kábel. Aby sa zabránilo nebezpečenstvu úrazu elektrickým prúdom, nesmú sa používať poškodené alebo predpisom nevyhovujúce prívodné káble, zásuvky, vidlice a zástrčky. Z toho dôvodu pravidelne kontrolujte prívodné káble, či sa neobjavujú známky poškodenia alebo starnutia materiálu (polámaná izolácia). Nebezpečenstvo zásahu elektrickým prúdom! Poškodený kábel nezapájajte do elektrickej siete, a poškodeného kábla sa dotýkajte až po odpojení od el. siete.243 DEENFRNLITESPTNOSVFIDAPLSLHU SK 0478 201 9915 D - SK Pri práci so strojom používajte vhodné a priliehavé oblečenie, to znamená kombinézu, nie pracovný kabát. Pri práci so strojom nenoste šál, kravatu, šperky, stuhy alebo prívesky a iné odstávajúce časti odevu. Ak nosí obsluha stroja dlhé vlasy, musia byť počas celej doby prevádzky stroja a pri všetkých prácach na stroji bezpečne zvinuté a schované (šatka, čiapka atď.).

Aby ste zabránili riziku poranenia na ostrých hranách a popálenia na horúcich častiach stroja, vždy používajte ochranné rukavice( 4.3). Stroj neprepravujte s bežiacim elektromotorom. Pred prepravou vypnite elektromotor, počkajte, kým sa nože úplne zastavia a vytiahnite zástrčku zo zásuvky. Stroj prepravujte len s vychladnutým elektromotorom. Stroj prepravujte iba s podávacím lievikom namontovaným podľa predpisov. Dávajte pozor na hmotnosť stroja, zvlášť pri prevrátení. Na nakladanie používajte vhodné nakladacie zariadenia (nakladacie rampy, zdvíhacie zariadenia). Stroj zaistite na ložnej ploche použitím dostatočne dimenzovaných viazacích prostriedkov (upevňovacie popruhy, laná a pod.) v bodoch, ktoré sú popísané v návode na použitie. ( 12.3) Stroj ťahajte alebo presúvajte len krokom. Neodťahujte ho. Pri preprave stroja dodržujte platné regionálne zákonné predpisy, predovšetkým predpisy o bezpečnosti a zabezpečení nákladu počas transportu a spôsobe prepravy predmetov na ložnej ploche.

4.5 Pred začiatkom práce

Je potrebné zabezpečiť, aby so strojom pracovali len osoby, ktoré sú oboznámené s návodom na použitie. Pred prvým použitím stroja odstráňte obalový materiál a prepravné poistky. V súvislosti s prevádzkovou dobou záhradnej techniky so spaľovacím motorom, resp. elektromotorom dodržiavajte platné miestne predpisy. Pred použitím stroja je potrebné vymeniť všetky chybné, ako aj opotrebované a poškodené diely. Nečitateľné alebo poškodené výstražné a bezpečnostné symboly na stroji sa musia obnoviť. Náhradné nálepky, ako aj všetky ostatné náhradné diely vám poskytne špecializovaný predajca výrobkov STIHL. Pred uvedením do prevádzky je potrebné skontrolovať a zabezpečiť nasledujúce položky: – Stroj je v prevádzkovo bezpečnom stave. To znamená, že kryty a ochranné zariadenia sú tam, kde majú byť, a sú v poriadku. – Elektrický kábel stroja je zapojený do elektrickej zásuvky nainštalovanej podľa predpisov. – Izolácia prívodného a predlžovacieho kábla, zástrčiek a prípojky je v bezchybnom stave. – Celý stroj (žacia skriňa elektromotora, ochranné zariadenia, upevňovacie prvky, nože, hriadeľ noža, nožové kotúčeatď.) nie je opotrebovaný ani poškodený. – V stroji sa nenachádzajú žiadne zvyšky drvenej hmoty a podávací lievik je prázdny. – Sú namontované, resp. pevne dotiahnuté všetky skrutky, matice a ďalšie upevňovacie prvky. Pred uvedením stroja do prevádzky je potrebné dotiahnuť uvoľnené skrutky a matice (dodržiavajte uťahovací moment). Stroj používajte len vonku, nie v blízkosti steny alebo iného pevného predmetu, aby sa zamedzilo úrazu a poškodeniu stroja (nemožnos ť uhnutia sa užívateľa, rozbitie čelného skla, poškriabanie laku auta atď.). Stroj musí byť postavený na rovnej a pevnej ploche. Stroj nepoužívajte na dláždenej alebo štrkovej ploche, pretože vyletujúci alebo zvírený materiál by mohol spôsobiť poranenia. Pred každým uvedením stroja do prevádzky skontrolujte, či je stroj uzavretý podľa predpisu. ( 11.3) Nebezpečenstvo úrazu! Používateľ sa môže poraniť na nezakrytých čepeliach nožov. Nebezpečenstvo poranenia! Opotrebované alebo poškodené diely (napr. tupé nože) môžu negatívne ovplyvniť bezpečnosť prístroja a spôsobiť zranenia používateľa.0478 201 9915 D - SK

Dobre sa oboznámte so spínačom, aby ste mohli v núdzových situáciách reagovať rýchlo a správne. Ochrana proti postriekaniu v podávacom lieviku musí prikryť plniaci otvor a nesmie byť poškodená, poškodenú ochranu proti postriekaniu je potrebné vymeniť. Nebezpečenstvo poranenia! Stroj sa môže uviesť do prevádzky len v kompletne zmontovanom stave podľa tohto návodu. Ak na stroji chýbajú nejaké diely (napr. kolesá), nebudú dodržané bezpečnostné vzdialenosti a stroj môže byť aj nestabilnejší. Predpísaný stav stroja je pred uvedením do prevádzky potrebné vždy vizuálne skontrolovať! Predpísaný stav znamená, že stroj je kompletne zmontovaný, predovšetkým teda: – horný diel podávacieho lievika je namontovaný na spodný diel podávacieho lievika, – na hornom diele podávacieho lievika je namontovaná ochrana proti postriekaniu a nadstavec lievika s otvorom tvaru ďatelinového lístka STIHL, – na základnom stroji je namontovaný podávací lievik a obidve upevňovacie skrutky sú pevne dotiahnuté, – kolesová podstava je úplne namontovaná, – namontované sú obidve kolesá, – všetky bezpečnostné zariadenia (vyhadzovací kanál, ochrana proti postriekaniu a pod.) sú na svojom mieste a v poriadku, – rezná jednotka (nožový kotúč) je namontovaná, – všetky rezné nože sú namontované podľa tohto návodu. Bezpečnostné zariadenia, ktoré sú nainštalované na stroji, sa nesmú odstrániť ani inak vyradiť z činnosti. Vizuálne skontrolujte nožový kotúč, či nie je poškodený, a podľa potreby ho vymeňte.

Nikdy nepracujte so strojom, ak sa v blízkosti nachádzajú zvieratá alebo osoby, zvlášť deti. Nepracujte počas dažďa, búrky a zvlášť vtedy, keď hrozí nebezpečenstvo zásahu bleskom. Na mokrom podklade sa zvyšuje riziko úrazu v dôsledku zhoršených adhéznych podmienok pre stabilný postoj obsluhy. Je potrebné pracovať zvlášť opatrne, aby sa zabránilo pošmyknutiu. Ak je to možné, nepoužívajte stroj na mokrom podklade. Pracujte len za denného svetla alebo pri dobrom umelom osvetlení. Počas celej prevádzky stroja udržujte pracovný priestor v čistote a poriadku. Odstráňte nebezpečenstvo zakopnutia, ako sú kamene, konáre, káble a pod. Plocha, na ktorej stojí obsluha, nesmie byť vyššia ako plocha, na ktorej je postavený stroj. Naštartovanie: Stroj pred naštartovaním postavte do pevnej zvislej polohy. V žiadnom prípade nemôže byť stroj prevádzkovaný na ležato. Pri štartovaní stroja postupujte opatrne a v súlade s príslušnými pokynmi v kapitole „Uvedenie stroja do prevádzky“. ( 10.3) Pri štartovaní spaľovacieho motora, resp. pri zapínaní elektromotora nikdy nestojte pred vyhadzovacím otvorom. Pri štartovaní, resp. zapínaní sa vo vnútri záhradného drviča nesmie nachádzať žiadny drvený materiál. Drvený materiál môže vyletieť von a spôsobiť úraz. Pri štartovaní motora sa stroj nesmie nakláňať. Vyhnite sa častému zapínaniu a vypínaniu motora v krátkych intervaloch a predovšetkým „hraniu“ sa so spínačom. Nebezpečenstvo prehriatia elektromotora! Kolísanie napätia pri rozbehu stroja môže pri nepriaznivých podmienkach siete spôsobiť rušenie iných elektrických spotrebičov, ktoré sú zapojené v rovnakom zásuvkovom okruhu. V tomto prípade je potrebné realizovať primerané opatrenia (napr. pripojenie do iného zásuvkového okruhu ako príslušné zariadenie, stroj prevádzkovať v zásuvkovom okruhu s nižšou impedanciou). Práca: Ak je stroj v prevádzke, nestojte nikdy tvárou alebo inými časťami tela nad podávacím lievikom a pred vyhadzovacím otvorom. Hlavou a telom vždy dodržujte dostatočnú vzdialenosť od plniaceho otvoru. Nebezpečenstvo úrazu! Ruky alebo nohy nikdy nedávajte nad, pod alebo na rotujúce časti.245 DEENFRNLITESPTNOSVFIDAPLSLHU SK 0478 201 9915 D - SK Nikdy nezasahujte rukami ani inými časťami tela alebo oblečenia do podávacieho lievika alebo do vyhadzovacieho kanála. Zvýšené nebezpečenstvo úrazu očí, tváre, prstov, ruky a pod. Dbajte vždy na vašu rovnováhu a dobrú stabilitu. Nepredkláňajte sa. S ochranou proti spätnému vrhnutiu materiálu nie je dovolené počas prevádzky stroja manipulovať (napr. odstrániť ju, vyklopiť nahor, zablokovať, poškodiť). Obsluha musí pri plnení stroja stáť v predpísanej pracovnej oblasti. Počas celej prevádzky stroja sa zdržujte vždy vo vymedzenej pracovnej oblasti, v žiadnom prípade nie v zóne vyhadzovania materiálu. ( 8.4) Pokiaľ beží spaľovací motor, resp. elektromotor, stroj nikdy nepreklápajte. Ak sa stroj počas prevádzky prevráti, ihneď vypnite elektromotor a vytiahnite kábel zo sieťovej zásuvky. Pri práci dbajte predovšetkým na to, aby sa vyhadzovací kanál neupchal drveným materiálom. Následkom toho dochádza k zníženiu výkonu drvenia alebo k spätnému vymršteniu materiálu. Pri plnení záhradného drviča dbajte predovšetkým na to, aby sa do drviacej komory nedostali žiadne cudzie telesá, ako kovové diely, kamene, plastické hmoty atď., tieto môžu spôsobiť poškodenie stroja a spätné vymrštenie materiálu. Pamätajte na to, že po vypnutí motora trvá ešte niekoľko sekúnd, než sa rezný nástroj prestane otáčať. Vypnite elektromotor, vytiahnite kábel zo sieťovej zásuvky a nechajte dobehnúť všetky rotujúce nástroje pred tým, ako: – sa vzdialite od stroja, resp. ak stroj zostane bez dozoru, – budete stroj premiestňova ť, dvíhať, nosiť, preklápať, posúvať alebo ťahať, –uvoľníte upevňovacie skrutky a otvoríte stroj, – budete prepravovať stroj, – pristúpite k odstraňovaniu zablokovania alebo upchatia rezných jednotiek, podávacieho lievika alebo vyhadzovacieho kanála, –začnete s vykonávaním prác na nožovom kotúči, –začnete s kontrolou alebo čistením stroja, alebo pred inými prácami na stroji. Ak sa do rezného nástroja dostanú cudzie telesá, ak stroj vydáva nezvyčajné zvuky, alebo nezvyčajne vibruje, vypnite ihneď elektromotor a nechajte stroj dobehnúť. Vytiahnite kábel zo sieťovej zásuvky, vyberte podávací lievik a vykonajte nasledovné kroky: – Skontrolujte stroj, predovšetkým reznú jednotku (rezné nože, nožový kotúč, uloženie nožov, skrutku noža, upevňovací krúžok), či nie je poškodená alebo opotrebovaná. Pred opätovným zapnutím stroja a prácou s ním musí odborník vykonať potrebné opravy a údržbové práce. – Skontrolujte všetky diely reznej jednotky, v prípade potreby dotiahnite skrutky (dodržujte predpísané uťahovacie momenty). – Poškodené a opotrebované diely musí vymeniť alebo opraviť odborník, vymenené diely musia pritom mať rovnakú kvalitu.

Pred tým, ako začnete údržbárske práce (čistenie, oprava atď.) alebo vykonáte kontrolu prívodného kábla (či nie je zauzlený alebo poškodený), umiestnite stroj na pevný, rovný povrch, vypnite elektromotor a vytiahnite kábel zo sieťovej zásuvky. Pred akýmikoľvek údržbárskymi prácami nechajte stroj vychladnúť približne 5 minút. Riziko poranenia! Počas prevádzky môže byť drvený materiál vymrštený späť nahor. Môže pritom dôjsť k poraneniu tváre, očí a rúk používateľa. Používajte preto ochranné okuliare a rukavice ( 4.3)a nepribližujte sa hlavou k plniacemu otvoru. Nebezpečenstvo poranenia! Používateľa môže vážne poraniť odletujúca drvená hmota a cudzie predmety. Nepribližujte sa cudzími predmetmi k prístroju a upchatie okamžite odstráňte. Nebezpečenstvo poranenia! Pri plnení záhradného drviča haluzovým materiálom môže dôjsť k spätnému vymršteniu materiálu. Pri spätnom vymrštení drvenej hmoty môže dôjsť k ťažkému zraneniu používateľa. Noste ochranné rukavice a ochranné okuliare( 4.3)!0478 201 9915 D - SK

Pred údržbou rezného nástroja zabezpečte, aby bolo možné otáčať rezným nástrojom aj napriek blokovaciemu mechanizmu, a to aj pri vypnutom elektrickom napájaní. Prívodný sieťový kábel smie opravovať, resp. vymieňať výhradne oprávnený odborný elektroinštalatér. Čistenie: Po každom pracovnom použití sa musí celý stroj dôkladne vyčistiť. ( 11.1) Pre čistenie stroja nikdy nepoužívajte vysokotlakové čistiace zariadenia alebo prúd vody (napr. ostriekanie záhradnou hadicou). Nepoužívajte žiadne agresívne čistiace prostriedky. Tieto čistiace prostriedky by mohli poškodiť plastové a kovové diely, a tým negatívne ovplyvniť bezpečnú prevádzku vášho stroja od spoločnosti STIHL. Údržbárske práce: Je možné vykonávať len tie údržbárske práce, ktoré sú popísané v návode na použitie, všetky ďalšie práce je potrebné nechať vykonať špecializovaným predajcom. Ak nemáte potrebné odborné vedomosti a pomôcky, obráťte sa vždy na odborného predajcu. Spoločnosť STIHL odporúča nechať vykonávať všetky údržbárske práce a opravy len u špecializovaného predajcu STIHL. Odborní predajcovia STIHL budú pravidelne ponúkať školenia a poskytovať technické informácie. Používajte len náradie, príslušenstvo alebo prídavné zariadenia, ktoré sú pre tento stroj schválené firmou STIHL alebo sú technicky rovnocenné, ináč môže vzniknúť nebezpečenstvo poranenia osôb alebo poškodenia stroja. V prípade otázok sa obráťte na špecializovaného predajcu. Vlastnosti originálneho náradia, príslušenstva a náhradných dielov STIHL sú optimálne zladené so strojom a so všetkými požiadavkami užívateľa. Originálne náhradné diely STIHL môžete poznať podľa objednávacieho čísla náhradných dielov STIHL, podľa nápisu STIHL a prípadne podľa značky, označujúcej náhradné diely STIHL. Na malých dieloch môže byť toto označenie aj samostatne. Samolepiace informačné a výstražné symboly na stroji udržujte vždy čisté a čitateľné. Poškodené alebo stratené nálepky vymeňte za nové originálne. Tieto nálepky Vám vymení Váš špecializovaný predajca STIHL. Pri výmene určitého dielu za nový dbajte na to, aby bol tento nový diel opatrený tou istou nálepkou. Práce na reznom ústrojenstve stroja vykonávajte len v ochranných rukaviciach ( 4.3)a s maximálnou opatrnosťou. Kontrolujte pevné dotiahnutie všetkých matíc, čapov a skrutiek, predovšetkým upevňovacích skrutiek nožovej jednotky, aby bola zaistená bezpečná prevádzka stroja. Pravidelne kontrolujte celkové opotrebovanie a poškodenie stroja, predovšetkým pred uskladnením stroja na dlhšiu dobu (ako napr. zimná prestávka). Opotrebované alebo poškodené diely stroja z bezpečnostných dôvodov včas vymeňte. Tým zaistíte, aby bol stroj vždy v bezpečnom prevádzkyschopnom stave. Pokiaľ musel byť na účely údržby stroja demontovaný niektorý diel alebo niektoré ochranné zariadenie, musia sa tieto diely neodkladne a pod ľa predpisu namontovať späť.

4.8 Uskladnenie pri dlhších

prevádzkových prestávkach Predtým, než stroj odložíte do uzavretej miestnosti, nechajte ho približne 5 minút vychladnúť. Ubezpečte sa, že stroj je chránený pred nedovoleným použitím (napr. deťmi). Stroj pred uskladnením (napr. na zimnú prestávku) dôkladne očistite. Stroj skladujte v riadnom prevádzkovom stave. Uchovávajte stroj na rovnej ploche tak, aby sa nemohol neúmyselne odvaliť.

Odpadové materiály môžu ľuďom, zvieratám a životnému prostrediu spôsobiť škody, preto sa musia odborne zneškodniť. Potrebné informácie o odbornej likvidácii odpadových materiálov môžete získať v miestnom recyklačnom stredisku alebo u špecializovaného predajcu. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL. Použitý a nepotrebný stroj odovzdajte do špecializovanej zberne na správnu likvidáciu odpadu. Stroj pred likvidáciou Nebezpečenstvo poranenia na nezakrytých nožoch! Záhradný drvič skladujte iba s nasadeným podávacím lievikom.247 DEENFRNLITESPTNOSVFIDAPLSLHU SK 0478 201 9915 D - SK zneškodnite tak, aby bol nepoužiteľný. Ak chcete predísť možným úrazom, odstráňte predovšetkým sieťový kábel, resp. prívodný kábel k elektromotoru.

7.1 Montáž osi kolies a kolies

● Pomocou skrutiek (J) a matíc (K) namontujte os kolies (F) na kolesovú podstavu (B) a skrutky pevne dotiahnite kombinovaným kľúčom (Q) (4 - 6Nm). ● Nasuňte podložky (L) a kolesá (G) na namontovanú os kolies. ● Upevnite kolesá pomocou príchytiek (M) na osi kolies. Príchytky nasuňte na os kolies len tak ďaleko, aby sa dalo kolesami po montáži ešte ľahko otáčať. ● Nasuňte kryty kolies (H).

Pozor! Pred uvedením stroja do prevádzky si dôkladne prečítajte návod na obsluhu. Nebezpečenstvo úrazu! Riziko úrazu osôb, zdržujúcich sa v pracovnej oblasti. Nebezpečenstvo úrazu! Rotujúce nástroje! Dbajte na to, aby boli vaše ruky a nohy vždy v bezpečnej vzdialenosti od otvorov s rotujúcimi dielmi stroja. Nebezpečenstvo úrazu! Pred začatím akýchkoľvek prác na reznom nástroji, pred údržbárskymi prácami alebo čistením, pred kontrolou zauzlenia alebo poškodenia prívodného kábla a pred vzdialením sa od stroja je potrebné vypnúť elektromotor a odpojiť sieťový kábel od stroja. Používajte chrániče sluchu! Používajte ochranné okuliare! Používajte ochranné rukavice! Nebezpečenstvo úrazu! Nevystupujte na stroj. Nebezpečenstvo úrazu! Nikdy nezasahujte rukami, ani inými časťami tela alebo oblečenia do podávacieho lievika alebo do vyhadzovacieho kanála.

Ozn. Názov ks A Základný stroj s podávacím lievikom

Q Kombinovaný kľúč 1

prevádzku Nebezpečenstvo úrazu! Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre vašu bezpečnosť“. ( 4.) Príchytky (M) sa nedajú demontovať bez toho, aby sa nepoškodili. Ozn. Názov ks 30478 201 9915 D - SK

apredĺženia vyhadzovača ● Postavte základný stroj (A) lievikom na rovnú, čistú plochu. ● Zaveste predĺženie vyhadzovača(C) na závesy (1) zozadu do otvorov na základnom stroji (A) a otáčajte, pokým predná časť základného stroja nebude presne v otvore predĺženia vyhadzovača. ● Zaskrutkujte skrutky (P) do závesov (1) podľa obrázka (1 - 2Nm). ● Podvozok s kolesovou podstavou (2) zasuňte až na doraz do vedení na základnom stroji (A). ● Zatlačte kolesovú podstavu (3) do výrezu na predĺžení vyhadzovača. ● Priskrutkujte podvozok pomocou skrutiek (N) (1 - 2Nm).

7.3 Montáž vyhadzovacej klapky

● Nasaďte lištu (E) do predĺženia vyhadzovača. Zaskrutkujte skrutky (O) (1 - 2Nm). ● Postavte záhradný drvič. ● Nasaďte vyhadzovaciu klapku (D) na predĺženie vyhadzovača. Pri montáži dávajte pozor na to, aby boli rebrá (1) vľavo a vpravo na vnútornej strane klapky presne vo vodiacej drážke predĺženia vyhadzovača(2). ● Zasuňte čap (I) vľavo a vpravo.

7.4 Otvorenie a zatvorenie

vyhadzovacej klapky Otvorenie vyhadzovacej klapky: ● Na drvenie vyklopte vyhadzovaciu klapku (D) nahor a uzatváraciu lištu (1) nechať zapadnúť do predĺženia vyhadzovača. Uzavretie vyhadzovacej klapky: ● Pri doprave, alebo na šetrenie miestom pri skladovaní zľahka nadvihnite uzatváraciu lištu (1) a uzatváraciu klapku (D) sklopte nadol.

7.5 Priehradka na náradie

● Kombinovaný kľúč (Q) môžete vložiť zospodu do priehradky na náradie (2) v zadnom diele lievika (1).

8.1 Čo všetko možno spracovať?

Organické zvyšky rastlín, ako napríklad odpad z ovocia a zeleniny, odrezky kvetov, lístie, ako aj odrezky konárov stromov a kríkov a tiež hustý a rozvetvený haluzový materiál.

8.2 Aký materiál nemožno

spracovávať? Do záhradného drviča sa nesmú dostať kamene, sklo, kovové časti (drôty, klince atď.) ani plasty. Základné pravidlo: Materiály, ktoré nepatria do kompostu, nepatria ani do záhradného drviča.

8.3 Maximálny priemer konárov

Údaje sa vzťahujú na čerstvo odrezané konáre: Maximálny priemer konárov: 35 mm

8.4 Pracovný priestor obsluhy

● Obsluhujúci personál stroja sa musí z bezpečnostných dôvodov počas celej prevádzkovej doby stroja (pri zapnutom elektromotore, resp. bežiacom spaľovacom motore) zdržiavať len vo vymedzenej pracovnej oblasti (sivá plocha X), najmä preto, aby nedošlo k poraneniu drveným materiálom vyvrhnutým zo stroja.

8.5 Správne zaťaženie stroja

Elektromotor, resp. spaľovací motor záhradného drviča možno zaťažiť len natoľko, aby pritom nedošlo k podstatnému zníženiu otáčok motora. Materiál na drvenie vkladajte do záhradného drviča vždy rovnomerne a kontinuálne. Ak pri práci so záhradným drvičom klesnú otáčky, prerušte plnenie materiálom, aby ste odľahčili elektromotor, resp. spaľovací motor.

Odrezky konárov stromov a kríkov by sa mali spracovávať čerstvé, drvenie tak prebieha lepšie ako pri vyschnutom alebo mokrom materiáli.

preťaženiu Ak dôjde k preťaženiu elektromotora, zabudovaná ochrana proti prúdovému preťaženiu samočinne vypne elektromotor. Po uplynutí času potrebného na ochladenie motora v trvaní cca 10 minút môžete záhradný drvič opäť zapnúť. Príčinou častého spúšťania ochrany proti prúdovému preťaženiu môže byť: – nekompatibilný prívodný kábel ( 10.1), –preťaženie elektrickej siete, –preťaženie stroja v dôsledku priveľkého množstva drvenej hmoty alebo tupých nožov.

8.7 Zablokovanie reznej jednotky

záhradného drviča Ak sa rezná jednotka záhradného drviča pri drvení zablokuje, ihneď vypnite elektromotor a vytiahnite sieťový kábel zo zásuvky. Potom vyberte podávací lievik a odstráňte príčinu poruchy.

8.8 Plnenie záhradného drviča

Mäkký materiál: ● Organické zvyšky rastlín ako ovocie a zelenina, odrezky kvetov, lístie, tenké konáre a pod. vkladajte cez pravý obdĺžnikový otvor (1). Tvrdý materiál: ● Odrezky zo stromov alebo kríkov a haluzový materiál zasúvajte pomaly cez otvor tvaru ďatelinového lístka STIHL (2) popri pravej strane lievika k reznému nástroju. Stroj samočinne vťahuje tvrdý materiál.

9.1 Blokovanie opakovaného rozbehu

elektromotora Stroj je možné spustiť len spínačom a nie zasunutím prívodného kábla do zásuvky.

9.2 Bezpečnostné zaistenie

Elektromotor, resp. drviaci nástroj je možné uviesť do prevádzky len vtedy, ak je podávací lievik správne uzatvorený. Ak sa počas prevádzky uvoľní pravá upevňovacia skrutka (pri pohľade na stroj spredu), elektromotor sa vypne a drviaci nástroj sa po pár sekundách zastaví.

Záhradný drvič je vybavený ochrannými krytmi v priestore plnenia a vyhadzovania materiálu. K tomu patrí celý podávací lievik s hornou časťou a ochranou proti spätnému vyvrhnutiu materiálu, ako i vyhadzovacia klapka. Ochranné kryty zaručujú pri drvení bezpečnú vzdialenosť od drviacich nožov.

10.1 Pripojenie záhradného drviča do

elektrickej siete Prívodný sieťový kábel musí byť dostatočne istený. ( 17.) Na pripojenie do elektrickej siete sa smú použiť len prívodné káble, ktoré sú silnejšie ako pogumované káble H07 RN-F DIN/VDE 0282. Minimálny prierez prívodného sieťového kábla musí byť 3x1,5mm² pri dĺžke do 25 m, resp. 3x2,5mm² pri dĺžke od 25 m. Hrubé a silno rozvetvené konáre (dodržiavať maximálnu hrúbku konárov) najprv zmenšite nožnicami na stromy.

Spojky pripojovacích káblov musia byť vyrobené z gumy alebo pogumované a musia zodpovedať norme norma DIN/VDE 0620. Zásuvkové spojenia musia byť vybavené ochranou pred striekajúcou vodou. Použitím nevhodných predlžovacích káblov dochádza k zníženiu výkonu, čo môže mať za následok poškodenie elektromotora. Tento stroj je určený na pripojenie na elektrickú sieť, ktorá má v mieste pripojenia (domovej prípojky) systémovú impedanciu Z max maximálne 0,279 Ohm pri frekvencii 50 Hz. Používateľ si musí sám skontrolovať, či napájacia elektrická sieť, do ktorej bude stroj pripojený, spĺňa tieto požiadavky. V prípade nejasností v súvislosti so systémovou impedanciou napájacej elektrickej siete sa obráťte na miestneho dodávateľa elektrickej energie.

10.2 Pripojenie sieťového kábla

● Nadvihnite klapku (1). ● Zasuňte spojku sieťového kábla. ● Uvoľnite klapku.

10.3 Zapnutie záhradného drviča

● Zapojte sieťový kábel. ( 10.2) ● Stlačte zelené tlačidlo (1) na spínači. Drvený materiál môžete začať vkladať až potom, keď elektromotor dosiahne maximálne otáčky (voľnobežné otáčky).

10.4 Vypnutie záhradného drviča

● Presuňte záhradný drvič na vodorovnú a pevnú plochu a postavte ho do stabilnej polohy. ● Používajte pracovné rukavice, ochranné okuliare a chrániče sluchu. ● Otvorte vyhadzovaciu klapku. ( 7.4) ● Pripojte sieťový kábel na záhradný drvič. ( 10.2) ● Naštartujte záhradný drvič. ( 10.3) ●Čakajte, kým motor záhradného drviča nedosiahne maximálne otáčky (voľnobežné otáčky). ● Záhradný drvič správne plňte drvenou hmotou. ( 8.8) ● Vypnite záhradný drvič. ( 10.4)

11.1 Čistenie stroja

Interval údržby: po každom použití. Po každom použití sa musí stroj dôkladne vyčistiť. Starostlivé zaobchádzanie chráni stroj pred poškodením a predlžuje jeho životnosť. Elektromotory sú chránené proti striekajúcej vode. Pracovné nástroje na rozdrobenie vrátane drviacej komory chráňte proti korózii bežnými konzervačnými prostriedkami (napr. repkovým olejom). Stroj možno čistiť len v polohe uvedenej na obrázku. ● Demontujte podávací lievik. ( 11.2) Vyčistite vedenie chladiaceho vzduchu (nasávacie štrbiny) na žacej skrini elektromotora, aby ste zaistili dostatočné chladenie elektromotora. Nikdy nestriekajte prúdom vody na časti elektromotora, prípadne spaľovacieho

Záhradný drvič môže plniť iba jedna osoba.

DEENFRNLITESPTNOSVFIDAPLSLHU SK 0478 201 9915 D - SK motora, tesnenia, ložiská ani na elektrosúčiastky, ako sú spínače. To by mohlo mať za následok nákladné opravy. Pokiaľ sa nečistoty a usadené zvyšky drvenej hmoty nedajú odstrániť kefou, mokrou handrou alebo dreveným kolíkom, firma STIHL odporúča použiť špeciálny čistiaci prostriedok (napr. špeciálny čistiaci prostriedok STIHL). Nepoužívajte žiadne agresívne čistiace prostriedky. Nožový kotúč pravidelne čistite.

11.2 Demontáž podávacieho

lievika ● Uvoľnite obidve upevňovacie skrutky (1), kým sa nebudú ľahko otáčať. Upevňovacie skrutky sú vyhotovené tak, aby sa nestratili, zostanú na podávacom lieviku. ● Podávací lievik (2) vyklopte dozadu a vyberte.

11.3 Montáž podávacieho lievika

● Zaveste podávací lievik (1) na upevňovacie závesy na základnom stroji (2) a sklopte dopredu. ● Obe upevňovacie skrutky (3) naraz dotiahnite.

11.4 Zablokovanie nožového

kotúča ● Vyberte podávací lievik. ( 11.2) ● Uvoľnite skrutku (1). ● Otáčajte nožový kotúč, kým sa výrez nebude nachádzať pred blokovacím mechanizmom (2). ● Zasuňte blokovací mechanizmus (2) do výrezu. ● Skrutku (1) ľahko dotiahnite.

Interval údržby: pred každým použitím. ● Demontujte podávací lievik. ( 11.2) ● Upevnite polohu nožového kotúča. ( 11.4) ● Skontrolujte nože, či nie sú poškodené alebo nadmerne opotrebované (vruby alebo praskliny), a podľa potreby ich otočte alebo vymeňte. Hranice opotrebovania nožov: 1 Otočný nôž ● Zmerajte na nožoch na viacerých miestach vzdialenosť (A) od otvoru po hranu noža. Minimálna vzdialenosť 6mm 2 Krídlový rezný nôž ● Zmerajte šírku noža (B) na dohora zakrivenej hrane krídlového rezného noža. Minimálna šírka noža 18 mm Demontáž súpravy nožov: ● Upevnite polohu nožového kotúča. ( 11.4) ● Uvoľnite skrutku (1). ● Vyberte skrutku (1), krídlový rezný nôž (2) a nožový kotúč (3). Montáž súpravy nožov: ● Vložte nožový kotúč (3) a upevnite ho. ( 11.4) ● Nasaďte krídlový rezný nôž (2) a zatiahnite skrutku (1) (25 Nm). ● Zasuňte naspäť blokovací mechanizmus a uchyťte ho skrutkou, aby sa nožový kotúč mohol voľne točiť.

11.4) Otočenie nožov: ● Demontujte nožový kotúč, povoľte skrutky (4) a vyberte ich s maticami (5).

Po montáži nožového kotúča a pred opätovným uvedením stroja do prevádzky sa musí blokovací mechanizmus vždy vysunúť a zaistiť pomocou skrutky (pozri obrázok). Pred dosiahnutím udanej hranice opotrebovania je potrebné nože otočiť, príp. vymeniť. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL.

Presne dodržiavajte uvedené uťahovacie momenty, pretože od toho závisí bezpečné upevnenie rezného nástroja. Tupé drviace nože horšie drvia. Tupý otočný nôž sa preto môže raz otočiť.0478 201 9915 D - SK

● Vyberte nôž (6). ● Vyčistite nožový kotúč. ● Nôž (6) otočte a ostrou hranou ho voľne položte na nožový kotúč tak, aby boli otvory v jednej osi. ● Zasuňte skrutky (4) do otvorov a naskrutkujte matice (5). Matice (5) uťahujte momentom 10 Nm. Ostrenie nožov: Obojstranne zatupené nože musia byť pred ďalšou prácou nabrúsené. Aby bola zaručená správna funkcia stroja, mali by byť nože nabrúsené výlučne odborníkom. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL. ● Demontovať nôž na brúsenie. ● Pri brúsení sa musí nôž chladiť, napr. vodou. Nesmie sa objaviť modré zafarbenie, inak sa znižuje tvrdosť ostria. ● Nože sa musia brúsiť rovnomerne, aby sa zabránilo vibráciám následkom nevyváženia. ● Pred namontovaním noža skontrolujte, či nie je poškodený: Keď sa zistia vruby, praskliny alebo keď sú nože obrúsené až po hranicu opotrebenia, musia sa nože vymeniť. ● Ostrie nožov sa brúsi pod uhlom 30° . ● Nože ostrite proti reznej hrane. ● Reznú hranu noža po brúsení odihlite podľa potreby jemným brúsnym papierom. ● Pri montáži nožov dbajte na uť ahovacie momenty podľa odseku „Výmena nožov“.

prestávka Záhradný drvič uskladnite v suchej, uzavretej a bezprašnej miestnosti. Uistite sa, či je stroj bezpečne uskladnený mimo dosahu detí. Záhradný drvič skladujte len v prevádzkyschopnom stave a s namontovaným podávacím lievikom. Pri uskladnení záhradného drviča na dlhšiu dobu (zimná prestávka) dodržujte nasledujúci postup: ● Dôkladne vyčistite všetky povrchové plochy stroja. ● Všetky pohyblivé diely dobre naolejujte, popr. namažte tukom.

12.1 Zdvíhanie alebo prenášanie

záhradného drviča ● 1. osoba: uchopte záhradný drvič za držadlo na hornom diele podávacieho lievika (1). ● 2. osoba: uchopte záhradný drvič na lište predĺženia vyhadzovača(2). ● Zdvihnite záhradný drvič súčasne.

12.2 Ťahanie alebo presúvanie

záhradného drviča ● Uchopte záhradný drvič za držadlo (1) a vyklopte dozadu. ● Takto môžete záhradný drvič pomaly (krokom) ťahať alebo posúvať.

12.3 Preprava záhradného drviča

na ložnej ploche ● Zaistite stroj proti zošmyknutiu pomocou vhodných upínacích prostriedkov. Laná, príp. upevňovacie popruhy uchyťte o kolesovú podstavu (1) alebo o podávací lievik (2).

Nebezpečenstvo úrazu! Pred prepravou stroja si pozorne prečítajte a dodržujte pokyny, uvedené v kapitole "Pre vašu bezpečnosť", zvlášť kapitolu "Preprava stroja". ( 4.4) Na nadvihnutie alebo prenášanie stroja sú vždy potrebné minimálne dve osoby. Používajte vhodný ochranný odev, majte vždy úplne zahalené ruky a vrchnú časť tela.

DEENFRNLITESPTNOSVFIDAPLSLHU SK 0478 201 9915 D - SK Dôležité pokyny na údržbu a ošetrovanie skupiny výrobkov Elektrický záhradný drvič (STIHL GHE) Firma STIHL v žiadnom prípade neručí za škody na zdraví alebo materiálne škody, ktoré boli spôsobené nedodržovaním bezpečnostných pokynov, predovšetkým pokynov týkajúcich sa bezpečnosti, obsluhy a údržby a použitím neschváleného príslušenstva alebo neschválených náhradných dielov. Ak chcete predísť poškodeniu alebo nadmernému opotrebovaniu stroja STIHL, bezpodmienečne dodržiavajte nasledujúce dôležité pokyny:

1. Bežné spotrebné náhradné diely

Niektoré diely strojov STIHL podliehajú bežnému prevádzkovému opotrebeniu i pri predpísanom používaní, a preto sa tieto diely musia v závislosti od spôsobu a doby použitia vždy včas vymeniť. Medzi tieto diely patrí napr.: –nôž, – nožový kotúč.

2. Dodržovanie pokynov uvedených v

tomto návode na obsluhu Používanie, údržba a uskladnenie stroja STIHL musí prebiehať tak dôkladne, ako je popísané v tomto návode na obsluhu. Za všetky škody, ku ktorým došlo následkom nedodržania bezpečnostných pokynov a pokynov pre obsluhu a údržbu, zodpovedá sám užívateľ. To platí predovšetkým pre: – nedostatočne dimenzovaný prívodný kábel (prierez), – nesprávne pripojenie na elektrickú sieť (nesprávne napätie), – úpravy výrobku, ktoré neboli schválené spoločnosťou STIHL, – použitie náradia a príslušenstva, ktoré pre stroj nie sú schválené, ktoré sú nevhodné alebo nekvalitné, – použitie výrobku na iný účel, – použitie stroja na športových alebo súťažných podujatiach, – následné škody, ktoré vznikli ďalším používaním výrobku s chybnými súčiastkami.

Všetky práce uvedené v odstavci „Údržba“ sa musia vykonávať pravidelne, podľa predpísaných intervalov. Pokiaľ tieto údržbárske práce nemôže vykonať sám užívateľ, musí tým poveriť špecializovaného predajcu. Spoločnosť STIHL odporúča nechať vykonávať všetky údržbárske práce a opravy len u špecializovaného predajcu STIHL. Odborní predajcovia STIHL budú pravidelne ponúkať školenia a poskytovať technické informácie. Zanedbaním týchto prác môžu vzniknúť škody, za ktoré zodpovedá sám užívateľ. Medzi tieto škody patria okrem iného: – škody na elektromotore v dôsledku nedostatočného čistenia vstupných otvorov pre chladiaci vzduch (sacie drážky, chladiace rebrá, koleso ventilátora), – škody v dôsledku korózie a iné následné škody spôsobené nevhodným skladovaním, – škody na stroji spôsobené použitím nekvalitných náhradných dielov, – škody v dôsledku neskoro alebo nedostatočne vykonanej údržby, resp. v dôsledku údržbárskych prác alebo opráv, ktoré nevykonal servis špecializovaného predajcu. Nôž:

Kompletná súprava nožového kotúča:

Podrvený materiál nepatrí na skládku, je vhodným materiálom na kompostovanie. Stroj, príslušenstvo a obaly sú vyrobené z recyklovateľných materiálov – musia sa príslušne zlikvidovať. Triedenie a ekologická likvidácia odpadových materiálov je základným predpokladom pre efektívnu recykláciu cenných surovín. Z tohto dôvodu sa musí stroj po ukončení bežnej technickej životnosti odovzdať do zberu triedeného materiálu. Nesprávna likvidácia môže byť škodlivá pre zdravie a znečisťovať životné prostredie.

14. Bežné náhradné diely

16.1 Prehlásenie o zhode výrobcom

k záhradnému drviču STIHL GHE 105.0 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Rakúsko týmto zodpovedne vyhlasuje, že – Druh konštrukcie: Elektrický záhradný drvič – Výrobná značka: STIHL – Typ: GHE 105.0 – Výkon: 2 200 W – Sériové identifikačné číslo: 6007 zodpovedá príslušným ustanoveniam smerníc 2000/14/EC, 2006/42/EC, 2014/30/EU a 2011/65/EU a bola vyvinutá a zhotovená v súlade s danými verziami nasledujúcich noriem platných k dátumu výroby: EN 50434, EN 60335-1, EN 55014-1 a EN 55014-2. Na zistenie nameranej a garantovanej hladiny akustického výkonu bola aplikovaná smernica 2000/14/EC, príloha V. – Nameraná hladina akustického výkonu: 99,4 dB(A) – Garantovaná hladina akustického výkonu: 102 dB(A) Technické podklady sú uschované v spoločnosti STIHL Tirol GmbH. Rok výroby a číslo stroja sú uvedené na záhradnom drviči. Langkampfen, 31. 10. 2023 STIHL Tirol GmbH v z. Matthias Fleischer, vedúci oddelenia vývoja produktov v z. Sven Zimmermann, vedúci hlavného oddelenia kvality *Pozor! Pri použití sieťového ističa s dimenzovaním pod 16 A môže pri rozbehu, resp. pri preťažení stroja dochádzať k častému vypínaniu sieťového ističa.

)10A Menovité napätie 230 V~ Frekvencia 50 Hz Otáčky (n) 2720 /min Istič 16 A* Trieda ochrany I Druh ochrany ochrana pred striekajúcou vodou (IPX4) Druh prevádzky P40 40 s doba zaťaženia 60 s voľnobeh Uťahovací moment Skrutka Nožový kotúč 25 Nm Uťahovací moment Skrutka Otočný nôž 10 Nm D/Š/V 77/48/97 cm Hmotnosť (m) 20 kg 20 kg (CH) 21 kg (GB) Emisie hluku: Podľa 2000/14/EC / S.I. 2001/1701: Zaručená hladina akustického výkonu

3 dB(A) Podľa EN 50434: Hladina akustického tlaku na pracovisku

REACH označuje nariadenie EÚ na registráciu, zhodnocovanie a schvaľovanie chemikálií. Informácie o spĺňaní nariadení REACH (EÚ) č. 1907/2006 sú uvedené na stránke www.stihl.com/reach. Porucha: Elektromotor nenabieha. Pravdepodobná príčina: – bola aktivovaná ochrana elektromotora, – nie je k dispozícii sieťové napätie, – chybný prívodný kábel alebo pripojovací konektor, prípadne zásuvka alebo spínač, – poškodené poistky britskej zástrčky (týka sa len strojov pre Veľkú Britániu), – podávací lievik nie je správne uzavretý, je aktivovaná funkcia bezpečnostného spínača (bezpečnostné zaistenie), – zablokovaný nožový kotúč, – blokovací mechanizmus nie je odistený. Odstránenie: – stroj nechajte vychladnúť ( 8.6), – skontrolujte sieťový kábel a poistky ( 10.1), – skontrolujte kábel, konektor, spojku, resp. spínač a v prípade potreby vymeňte (odborný elektroinštalatér) ( 10.1), – vymeňte poistku , – správne zatvorte podávací lievik a dotiahnite skrutky ( 11.3), – demontujte podávací lievik a zo žacej skrine odstráňte zvyšky drvenej hmoty (Pozor: vytiahnite sieťový kábel.) ( 11.2), – odistite blokovací mechanizmus ( 11.4). Závada: časté vypínanie sieťového ističa. Pravdepodobná príčina: – nedostatočne dimenzovaný prívodný kábel, –preťaženie elektrickej siete, – stroj je preťažený. Odstránenie: – použite správne dimenzovaný prívodný kábel ( 10.1), – stroj zapojte do iného zásuvkového okruhu, – zredukujte množstvo drvenej hmoty, drviaci nôž otočte, nabrúste alebo vymeňte ( 11.5). Závada: Znížený pracovný výkon Pravdepodobná príčina: – tupé nože. Odstránenie: –otočte nože, nabrúste alebo ich vymeňte ( 11.5).

servisných prác Tento návod na obsluhu dajte špecializovanému predajcovi výrobkov STIHL pri vykonávaní údržbárskych prác. Do predtlačených polí poskytne potvrdenie o vykonaní servisných prác.

prípadne vyhľadajte špecializovaného predajcu. Spoločnosť STIHL odporúča špecializovaného predajcu výrobkov STIHL.

Servis vykonaný dňa Dátum nasledujúceho servisu 230478 201 9915 D - SK
