HASZNÁLATI ÚTMUTATÓ GHE 105 STIHL

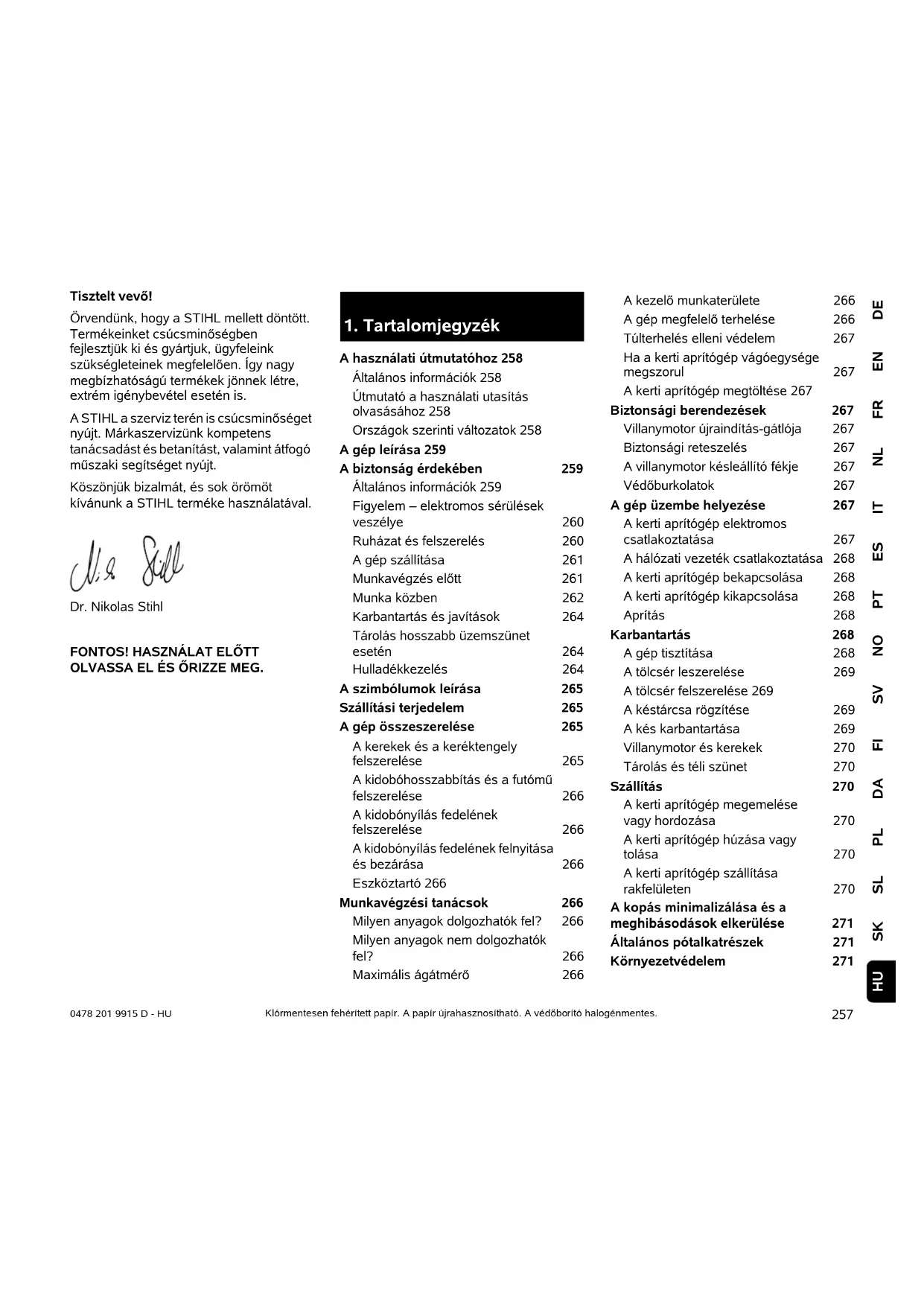

DEENFRNLITESPTNOSVFIDAPLSLSKHU 0478 201 9915 D - HU Tisztelt vevő! Örvendünk, hogy a STIHL mellett döntött. Termékeinket csúcsminőségben fejlesztjük ki és gyártjuk, ügyfeleink szükségleteinek megfelelően. Így nagy megbízhatóságú termékek jönnek létre, extrém igénybevétel esetén is. A STIHL a szerviz terén is csúcsminőséget nyújt. Márkaszervizünk kompetens tanácsadást és betanítást, valamint átfogó műszaki segítséget nyújt. Köszönjük bizalmát, és sok örömöt kívánunk a STIHL terméke használatával. Dr. Nikolas Stihl

FONTOS! HASZNÁLAT ELŐTT

OLVASSA EL ÉS ŐRIZZE MEG. Klórmentesen fehérített papír. A papír újrahasznosítható. A védőborító halogénmentes.

A használati útmutatóhoz 258 Általános információk 258 Útmutató a használati utasítás olvasásához 258 Országok szerinti változatok 258 A gép leírása 259 A biztonság érdekében 259 Általános információk 259 Figyelem – elektromos sérülések veszélye 260 Ruházat és felszerelés 260 A gép szállítása 261 Munkavégzés előtt 261 Munka közben 262 Karbantartás és javítások 264 Tárolás hosszabb üzemszünet esetén 264 Hulladékkezelés 264 A szimbólumok leírása 265 Szállítási terjedelem 265 A gép összeszerelése 265 A kerekek és a keréktengely felszerelése 265 A kidobóhosszabbítás és a futómű felszerelése 266 A kidobónyílás fedelének felszerelése 266 A kidobónyílás fedelének felnyitása és bezárása 266 Eszköztartó 266 Munkavégzési tanácsok 266 Milyen anyagok dolgozhatók fel? 266 Milyen anyagok nem dolgozhatók fel? 266 Maximális ágátmérő 266 A kezelő munkaterülete 266 A gép megfelelő terhelése 266 Túlterhelés elleni védelem 267 Ha a kerti aprítógép vágóegysége megszorul 267 A kerti aprítógép megtöltése 267 Biztonsági berendezések 267 Villanymotor újraindítás-gátlója 267 Biztonsági reteszelés 267 A villanymotor késleállító fékje 267 Védőburkolatok 267 A gép üzembe helyezése 267 A kerti aprítógép elektromos csatlakoztatása 267 A hálózati vezeték csatlakoztatása 268 A kerti aprítógép bekapcsolása 268 A kerti aprítógép kikapcsolása 268 Aprítás 268 Karbantartás 268 A gép tisztítása 268 A tölcsér leszerelése 269 A tölcsér felszerelése 269 A késtárcsa rögzítése 269 A kés karbantartása 269 Villanymotor és kerekek 270 Tárolás és téli szünet 270 Szállítás 270 A kerti aprítógép megemelése vagy hordozása 270 A kerti aprítógép húzása vagy tolása 270 A kerti aprítógép szállítása rakfelületen 270 A kopás minimalizálása és a meghibásodások elkerülése 271 Általános pótalkatrészek 271 Környezetvédelem 2710478 201 9915 D - HU

2.1 Általános információk

Ez a használati utasítás a gyártó eredeti használati utasításának a 2006/42/ECEK-irányelv szerinti fordítása. A STIHL folyamatosan dolgozik a termékpaletta továbbfejlesztésén, emiatt fenn kell tartanunk a termékkialakítás, a technológia és a felszereltség megváltoztatásának jogát. Így a jelen füzet adatai és ábrái alapján semmiféle igény nem támasztható. A jelen használati utasításban adott esetekben olyan modellek leírása is szerepelhet, amelyek nem minden országban kaphatók. Ezt a használati utasítást szerzői jogok védik. Minden jog fenntartva, különös tekintettel a sokszorosítás, a fordítás és az elektronikus rendszerek segítségével végzett feldolgozás jogára.

2.2 Útmutató a használati utasítás

olvasásához Az ábrák és a szövegek adott kezelési lépéseket írnak le. A gépen található valamennyi szimbólum magyarázata megtalálható a jelen használati utasításban. Az ábrák nézőpontja: A „bal” és a „jobb” értelmezése a használati utasításban: A felhasználó a gép mögött áll (munkahelyzet). Hivatkozás fejezetre: Kapcsolódó és további magyarázatot nyújtó fejezetekre és pontokra nyíl hívja fel a figyelmet. A következő példában egy fejezetre történő utalás látható: ( 3.) Szövegrészek jelölése: A leírt utasítások az alábbi példákban látható módon lehetnek jelölve. A felhasználó beavatkozását igénylő kezelési lépések: ● Lazítsuk meg az 1-es csavart csavarhúzóval, húzzuk meg a 2-es kart

Általános felsorolások: – a termék sportrendezvényeken vagy egyéb versenyeken való használata Kiemelt jelentőségű szövegrészek: A kiemelt jelentőségű szövegrészek hangsúlyozása érdekében ezeket a részeket a használati utasításban az alábbi szimbólumok egyikével jelöljük. Ábrára hivatkozó szövegrészek: A gép használatát magyarázó ábrák a használati útmutató elején találhatók. A használati útmutató szövegrészei mellett látható fényképezőgép- szimbólum az ábraoldalakon található megfelelő ábrára hivatkozik.

2.3 Országok szerinti változatok

A STIHL a célországtól függően eltérő csatlakozódugókkal és kapcsolókkal szerelt gépeket szállít. Az ábrákon Euro csatlakozóval rendelkező gépek láthatók – a más kivitelű csatlakozóval szerelt gépeket ugyanilyen módon kell a hálózathoz csatlakoztatni. A gyártó megfelelőségi nyilatkozata 272 A gyártó uniós megfelelőségi nyilatkozata – STIHL GHE 105.0 kerti aprítógép 272 Műszaki adatok 272 REACH 273 Hibakeresés 273 Szervizelési időpontok 273 Az átadás igazolása 273 A szervizelés igazolása 274

2. A használati útmutatóhoz

Veszély! Figyelmeztetés balesetveszélyre és súlyos személyi sérülésekre. A leírt tevékenységet szükséges vagy tilos elvégezni. Figyelem! Figyelmeztetés személyi sérülések veszélyére. A leírt tevékenység lehetséges vagy valószínű sérülésektől óv meg. Vigyázat! A leírt tevékenységgel könnyű sérülések, ill. anyagi károk kerülhetők el. Megjegyzés A gép tökéletesebb használatára vagy a lehetséges hibás kezelés elkerülésére vonatkozó információ.

4.1 Általános információk

A géppel való munkavégzés közben feltétlenül tartsuk be az alábbi balesetvédelmi előírásokat. Az első üzembe helyezés előtt figyelmesen el kell olvasni a teljes használati útmutatót. A használati útmutatót a későbbi használat érdekében gondosan meg kell őrizni. Az alábbi óvintézkedések elengedhetetlenek a személyi biztonság érdekében, azonban a felsorolás nem teljes körű. A gépet mindig előrelátóan, felelősségteljesen kell üzemeltetni, és szem előtt kell tartani, hogy a felhasználó felelős a más személyeket ért balesetekért vagy azok tulajdonának károsodásáért. Ismerkedjünk meg a gép kezelőszerveivel és használatával. A gépet csak olyan személyek használhatják, akik elolvasták a használati utasítást és értenek a gép kezeléséhez. Az első üzembe helyezés előtt a felhasználónak törekednie kell arra, hogy szakszerű és gyakorlati eligazításban részesüljön. Az eladónak vagy más szakembernek el kell magyaráznia a felhasználónak, hogyan használható a gép biztonságosan. Az eligazítás során különösen arra kell felhívni a felhasználó figyelmét, hogy a géppel végzett munkához fokozott óvatosság és koncentráció szükséges. A kockázatok a gép előírásszerű használata esetén sem küszöbölhetők ki teljesen. A gépet – ideértve valamennyi kiegészítő berendezését – csak olyan személyeknek szabad tovább-, ill. kölcsönadni, akik alapvetően ismerik e géptípust és kezelését. A használati utasítás a géphez tartozik, ezért mindig a géppel együtt kell továbbadni. Győződjön meg arról, hogy a felhasználó fizikailag, érzékszervileg és mentálisan képes működtetni, valamint használni a gépet. Ha a felhasználó fizikailag, érzékszervileg vagy mentálisan akadályoztatott, akkor csak felelős személy felügyelete vagy irányítása alatt dolgozhat vele. Győződjön meg arról, hogy a felhasználó nagykorú, vagy az adott ország szabályozásai értelmében felügyelettel szakmai képzésben vesz részt. A gépet csak kipihenten, jó szellemi és fizikai kondícióban szabad használni. Egészségügyi panaszok esetén javasolt az orvos megkérdezése arról, lehetséges- e a géppel történő munkavégzés. A reakcióképességet befolyásoló gyógyszerek szedése, alkohol, illetve kábítószerek fogyasztása után tilos a géppel dolgozni. A gép magáncélú felhasználásra szolgál. Figyelem – balesetveszély! A kerti aprítógépek nem használhatók többek között a következőkre: – más anyagokkal (pl. üvegekkel, fémekkel) kevert növényi hulladékhoz, – a jelen használati utasításban nem szereplő munkákra, – élelmiszerek előállítására (pl. jég aprítására, cefre készítésére).

1 Tölcsér 2 Rögzítőcsavarok 3 A kidobónyílás fedele 4 Keréktartó 5 Alapgép 6 Fogantyú 7 Be- / kikapcsoló hálózati csatlakozóval 8 Adattábla a gépszámmal 9 Eszköztartó

4. A biztonság érdekében

Sérülésveszély! Az eligazításban nem részesült felhasználók nem ismerik és nem tudják felmérni a kerti aprítógéppel járó veszélyeket. Az ilyen felhasználók, illetve más személyek súlyos, akár halálos sérüléseket szenvedhetnek. Fulladás miatti életveszély! A csomagolóanyaggal játszó gyermekeket fulladásveszély fenyegeti. A csomagolóanyagot mindig tartsuk távol a gyermekektől. A STIHL kerti aprítógépek fás szárú anyagok és növényi hulladékok felaprítására használhatók. Az ettől eltérő alkalmazás nem megengedett, mert veszélyes lehet vagy a gép károsodásához vezethet.0478 201 9915 D - HU

Biztonsági okokból a STIHL által jóváhagyott tartozékok szakszerű felszerelésén kívül a gép minden módosítása tilos, és a garancia megszűnéséhez vezet. Az engedélyezett tartozékokról a STIHL szakkereskedők szolgálnak információkkal. Különösen tilos a gépen a teljesítménynek vagy a benzinmotor, ill. a villanymotor fordulatszámának módosítására irányuló bármilyen beavatkozást végezni. A géppel tilos tárgyakat, állatokat vagy személyeket – különösen gyerekeket – szállítani. Közterületen, parkokban, sportpályákon, út mentén, mező- és erdőgazdasági üzemekben történő használat során különös óvatosság szükséges. A gépet csak akkor engedje el, ha sík területen áll, és magától nem gurulhat el.

4.2 Figyelem – elektromos sérülések

veszélye A gépet csak letekert hálózati kábellel szabad üzembe helyezni. Kábeldob alkalmazása esetén mindig teljesen le kell tekerni a kábelt a használat előtt. Soha ne használjunk sérült hosszabbítókábelt. A sérült kábeleket ki kell cserélni. A sérült hosszabbítókábelt tilos javítani. Ha a hálózati kábel, illetve a hosszabbítókábel működés közben megsérül, azonnal húzzuk ki azokat a hálózati csatlakozóból. Soha ne érjünk hozzá a sérült hálózati kábelhez, illetve hosszabbítókábelhez. Tilos a gépet sérült vagy elhasználódott vezetékekkel használni. Különösen a hálózati csatlakozóvezeték épségét és öregedését kell ellenőrizni. A hálózati vezeték karbantartási és javítási munkáit csak speciális képzettségű szakember végezheti. A vágóegységekhez (késekhez) csak akkor szabad hozzáérni, ha a gép le van választva a hálózatról. Mindig ügyeljünk arra, hogy a használt hálózati vezetékeket megfelelő biztosíték védje. Ne dolgozzunk esőben és nedves környezetben. Kizárólag olyan, nedvesség ellen szigetelt, kültéri hosszabbítókábelt használjunk, amely alkalmas a géppel történő használatra ( 10.1). A csatlakozóvezetéket nem a vezeték húzásával, hanem a csatlakozó és az aljzat szétválasztásával kell kihúzni. Ne hagyjuk az esőn a gépet letakarás nélkül. Ha a gép áramfejlesztő berendezéshez van csatlakoztatva, szem előtt kell tartani, hogy az áramingadozások miatt megsérülhet. A gép csak olyan tápellátáshoz csatlakoztatható, amely legfeljebb 30 mA- es kioldási áramú hibaáram- megszakítóval biztosított. Ezzel kapcsolatos további információk villanyszerelőtől kérhetők.

4.3 Ruházat és felszerelés

A munka során mindig erős, nem csúszó talpú lábbelit viseljünk. Soha ne dolgozzunk mezítláb vagy például szandálban. A munkavégzés során és különösen a karbantartási munkálatok során, valamint a készülék szállításakor mindig viseljen zárt mandzsettával ellátott bőr védőkesztyűt. A munka során mindig viseljünk szorosan illeszkedő védőszemüveget. A megfelelő védőszemüvegek mechanikai szilárdságát az EN 166 szabvány vagy az adott ország előírásai szerint Figyelem! Áramütés veszélye! Érintésvédelmi szempontból különösen fontos a hálózati vezeték, a hálózati csatlakozó, a be- / kikapcsoló és a csatlakozóvezeték. Az elektromos áramütés veszélyének elkerülése érdekében tilos sérült vezetékeket, aljzatokat és csatlakozókat vagy nem előírásszerű csatlakozóvezetékeket használni. Ezért rendszeresen ellenőrizzük a csatlakozókábelt, különös tekintettel a sérülésekre és az öregedés jeleire (töredezés). Áramütésveszély! Tilos sérült vezetéket az elektromos hálózathoz csatlakoztatni vagy megérinteni az elektromos hálózatról történő leválasztása előtt.261 DEENFRNLITESPTNOSVFIDAPLSLSKHU 0478 201 9915 D - HU tesztelték, ezek a megfelelő jelöléssel ellátva, kereskedelmi forgalomban kaphatók. A munka során mindig viseljünk hallásvédőt. A megfelelő hallásvédőket az EN 352 szabvány vagy az adott ország előírásai szerint tesztelték, ezek a megfelelő jelöléssel ellátva, kereskedelmi forgalomban kaphatók. Ezeket a védőeszközöket a gép teljes üzemideje alatt viselni kell. A géppel történő munkavégzés közben a célnak megfelelő, szorosan a testhez simuló ruházatot kell viselni, pl. kezeslábast, nem külön kabátot. A géppel végzett munka során ne viseljünk sálat, nyakkendőt, ékszereket, szalagokat vagy a ruházaton zsinórokat, valamint egyéb elálló ruhadarabokat. A hosszú hajat a gép teljes üzemideje alatt, valamint a gépen végzett minden munka során össze kell fogni és (fejkendővel, sapkával stb.) biztosítani kell.

4.4 A gép szállítása

Az éles peremű vagy forró alkatrészek okozta sérülések elkerülése érdekében ( 4.3) kizárólag védőkesztyűben dolgozzunk. Tilos a gépet járó villanymotorral szállítani. Szállítás előtt kapcsoljuk ki a villanymotort, hagyjuk leállni a késeket, és húzzuk ki a hálózati csatlakozódugót. A gépet csak lehűlt villanymotorral szabad szállítani. A gépet csak előírásszerűen felszerelt tölcsérrel szabad szállítani. Ügyeljünk a gép súlyára, különösen a gép megdöntésekor. Járműre helyezéshez használjunk megfelelő rakodási segédeszközt (rakodórámpát, emelőszerkezetet). A gépet a rakfelületen megfelelően méretezett rögzítőeszközökkel (hevederek, kötelek stb.) kell a jelen használati utasításban leírt rögzítési pontokon biztosítani. ( 12.3) A gépet csak lépésben szabad húzni vagy tolni. Tilos vontatni! A gép szállításakor be kell tartani a helyi jogszabályi előírásokat, különösen a rakományok biztonságára és a tárgyak rakodófelületeken történő szállítására vonatkozó előírásokat.

4.5 Munkavégzés előtt

Biztosítani szükséges, hogy a géppel csak olyan személyek dolgozzanak, akik ismerik a használati útmutatót. A készülék első használata előtt távolítsa el a csomagolóanyagot és a szállítási zárakat. Be kell tartani a benzinmotoros, ill. villanymotoros kerti gépek használati idejére vonatkozó helyi rendeleteket. A gép használata előtt ki kell cserélni a hibás, elhasználódott vagy sérült alkatrészeket. A gép olvashatatlanná vált vagy megsérült figyelmeztető és veszélyjelzéseit ki kell cserélni. A pótmatricák és minden további pótalkatrész beszerezhető a STIHL szakkereskedőknél. Az üzembe helyezés előtt a következőket kell ellenőrizni és biztosítani: – A gép üzembiztos állapotban van. Ez azt jelenti, hogy a burkolatoknak és a védőberendezéseknek felszerelve, valamint kifogástalan állapotban kell lenniük. – A gép előírásszerűen telepített dugaszolóaljzathoz van csatlakoztatva. – A csatlakozó- és hosszabbító vezeték, a csatlakozódugók és az aljzatok szigetelése kifogástalan állapotban van. – A teljes gép (a villanymotor háza, a védőberendezések, a rögzítőelemek, a kés, a késtengely, a késtárcsák stb.) nincs elhasználódva vagy megsérülve. – Ne legyen aprítandó anyag a gépben, a tölcsér legyen üres. – Nem hiányzik egyetlen csavar, anya vagy más rögzítőelem sem, és mindegyik meg van húzva. A laza csavarokat és anyacsavarokat üzembe helyezés előtt meg kell húzni (tartsuk be a meghúzási nyomatékokat). A gépet a sérülésveszély és a dologi károk elkerülése érdekében csak a szabadban, faltól vagy más merev tárgytól távol szabad használni (a kezelőnek nincs helye kitérni, üvegtörés vagy autók megkarcolásának veszélye stb.). Sérülésveszély! A szabadon álló kések sérüléseket okozhatnak. Sérülésveszély! A kopott vagy sérült alkatrészek (pl. tompa pengék) befolyásolhatják a készülék biztonságát, és sérülést okozhatnak a felhasználónak.0478 201 9915 D - HU

A gépet sík és szilárd talajra, stabilan kell felállítani. Ne használjuk a gépet burkolt vagy kaviccsal szórt felületen, mert ekkor a gép által kidobott vagy felperdített anyag sérüléseket okozhat. A gép minden indítása előtt ellenőrizni kell a gép előírás szerinti lezártságát. ( 11.3) Ismerkedjünk meg a be- / kikapcsoló használatával, hogy vészhelyzetben gyorsan és megfelelően tudjunk cselekedni. A tölcséren található fröccsenésvédőnek le kell takarnia az adagolónyílást, és sérülésmentesnek kell lennie – a sérült fröccsenésvédőt ki kell cserélni. Sérülésveszély! A gépet csak előírásszerűen összeszerelt állapotban szabad üzembe helyezni. Amennyiben a gép egyes alkatrészei (pl. a kerekek) hiányoznak, akkor az előírt biztonsági távolságok nem tarthatók be, továbbá csökkenhet a gép stabilitása. Üzembe helyezés előtt szemrevételezéssel ellenőrizni kell az előírás szerinti állapotot! Az előírás szerinti állapot azt jelenti, hogy a gép teljesen össze van szerelve, különös tekintettel a következőkre: – a tölcsér felső részét fel kell szerelni a tölcsér alsó részére, – a tölcsér felső részében fel kell szerelni a fröccsenésvédőt és a STIHL lóhere alakú nyílással ellátott tölcsérbetétet, – fel kell szerelni az alapgépre a tölcsért, és kézzel meg kell húzni mindkét rögzítőcsavart, – teljesen fel kell szerelni a keréktartót, – fel kell szerelni mindkét kereket, – minden biztonsági szerkezetnek (kidobócsatorna, fröccsenésvédő stb.) felszerelve, működőképes állapotban kell lennie, – fel kell szerelni a vágóegységet (késtárcsát), – minden kést előírásszerűen fel kell szerelni. Tilos a gyártó által a gépbe épített kapcsoló- és biztonsági berendezéseket eltávolítani vagy áthidalni. Szemrevételezéssel ellenőrizni kell a késtárcsa épségét, valamint azt, nem deformálódott-e, és szükség esetén ki kell cserélni.

Soha ne végezzünk munkát, ha mások – főleg gyerekek – vagy állatok tartózkodnak a veszélyes területen. Tilos a géppel dolgozni esőben, viharban, illetve különösen villámcsapás veszélye esetén. Nedves talajon a csúszásveszély miatt fokozott balesetveszély áll fenn. Ekkor különösen óvatos munkavégzés szükséges az elcsúszás megakadályozása érdekében. Lehetőség szerint kerülni kell a gép nedves talajon történő használatát. Csak napfény vagy megfelelő mesterséges megvilágítás mellett dolgozzunk. A munkaterületet a gép teljes üzemideje alatt tisztán és rendben kell tartani. A botlásveszélyt jelentő tárgyakat (köveket, ágakat, kábeleket stb.) el kell távolítani. A kezelő állófelülete ne legyen magasabban a gép állófelületénél. Indítás: Indítás előtt állítsuk a gépet stabil, egyenes helyzetbe. Tilos a gépet fekvő helyzetben üzembe helyezni. A gépet óvatosan, a „Gép üzembe helyezése” című fejezetben található utasítások szerint kell bekapcsolni. ( 10.3) A benzinmotor beindítása, ill. a villanymotor bekapcsolása közben ne álljunk a kidobónyílás elé. Indításkor, ill. bekapcsoláskor a kerti aprítógépben nem szabad aprítandó anyagnak lennie. A gépből aprítandó anyag perdülhet ki, ami sérüléseket okozhat. Tilos a gépet indításkor megdönteni. A rövid időn belüli gyakori bekapcsolás, különösen a be- / kikapcsolóval való „játszadozás” kerülendő. A villanymotor túlmelegedhet! A gép által az indítás során okozott feszültségingadozás miatt kedvezőtlen hálózati viszonyok esetén zavar keletkezhet az ugyanarra az áramkörre kapcsolt más berendezésekben. Ebben az esetben meg kell tenni a megfelelő intézkedéseket (pl. más áramkörre csatlakozni, mint az érintett berendezés, vagy a gépet alacsonyabb impedanciájú áramkörön üzemeltetni). Munkavégzés: Sérülésveszély! Soha ne tegyük kezünket vagy lábunkat forgó alkatrészekre vagy azok alá vagy fölé.263 DEENFRNLITESPTNOSVFIDAPLSLSKHU 0478 201 9915 D - HU Működő gép mellett soha ne tartsuk az arcunkat vagy más testrészünket a tölcsér fölé és a kidobónyílás elé. A test és a fej mindig legyen kellő távolságban az adagolónyílástól. Soha nem szabad kézzel vagy más testrésszel vagy ruházattal a tölcsérbe vagy a kidobócsatornába nyúlni. A szem, az arc, az ujjak, a kezek stb. súlyosan sérülhetnek. Mindig ügyeljünk az egyensúlyunkra és arra, hogy stabilan álljunk. Ne dőljünk előre. Tilos a fröccsenésvédőt a gép működése közben elállítani (eltávolítani, felhajtani, beszorítani, ütögetni stb.). A felhasználónak betöltés közben a kezelő meghatározott munkaterületén belül kell állnia. A gép teljes üzemideje alatt mindig a munkaterületen belül kell tartózkodni, és tilos a kidobási területen belül elhelyezkedni. ( 8.4) Soha ne döntsük meg a gépet, ha még jár a benzinmotor, ill. a villanymotor. Ha a gép üzemelés közben felborulna, azonnal ki kell kapcsolni a villanymotort, és ki kell húzni a hálózati csatlakozódugót. Ügyeljünk arra, hogy ne torlódjon fel az aprítandó anyag a kidobócsatornában, mert ez az aprítási teljesítmény romlását okozhatja, illetve visszaütésekhez vezethet. A kerti aprítógép megtöltésekor különösen ügyeljünk arra, hogy ne kerülhessenek idegen anyagok, például fémdarabok, kövek, műanyagok, üveg stb. az aprítótérbe, mert ez meghibásodást és a tölcsérben lévő anyag visszacsapódását okozhatja. Vegyük figyelembe a vágóeszköz utánforgási idejét, ami a teljes leállásig néhány másodpercet vehet igénybe. Kapcsoljuk ki a villanymotort, húzzuk ki a hálózati csatlakozódugót, és várjuk meg, amíg minden forgó eszköz megáll, – ha magára hagyjuk a gépet, ill. a gép felügyelet nélkül marad, – a gép áthelyezése, megemelése, hordozása, megdöntése, tolása vagy húzása előtt, –a rögzítőcsavarok meglazítása és a gép felnyitása előtt, – a gép szállítása előtt, –mielőtt a vágóegységnél, a tölcsérben vagy a kidobócsatornában kialakult szorulások vagy eltömődések megszüntetéséhez kezdünk, – a késtárcsán végzett munkák előtt, –mielőtt ellenőrizzük, tisztítjuk a gépet, vagy egyéb munkákat végzünk rajta. Ha a vágóeszközbe idegen test kerül, a gép szokatlan hangokat hallat vagy szokatlanul vibrál, azonnal ki kell kapcsolni a villanymotort, és meg kell várni, amíg a gép leáll. Húzzuk ki a hálózati csatlakozódugót, vegyük le a tölcsért, és végezzük el a következő lépéseket: –Ellenőrizzük a gép, különösen a vágóegység (kés, késtárcsa, késtartó, késrögzítő csavar, szorítógyűrű) épségét és elhasználódottságát, majd végeztessük el a szükséges javításokat és karbantartási munkálatokat szakemberrel a gép újraindítása és a további munkavégzés előtt. –Ellenőrizzük a vágóegység minden alkatrészének rögzítettségét, szükség esetén húzzuk meg a csavarokat (ügyeljünk a meghúzási nyomatékokra). – Cseréltessük ki vagy javíttassuk meg szakemberrel a sérült vagy elhasználódott alkatrészeket – ennek során az új alkatrészeknek a régiekkel egyenértékű tulajdonságokkal kell rendelkezniük. Sérülésveszély! Üzem közben az aprítandó anyagot a gép felfelé visszacsaphatja. A felhasználó arca, szeme és keze súlyosan megsérülhet. Ezért viseljünk védőszemüveget és védőkesztyűt ( 4.3), valamint tartsuk távol a fejünket az adagolónyílástól. Sérülésveszély! A felhasználó súlyosan megsérülhet a visszapattanó aprítóanyag és az idegen testek miatt. Tartsa távol az idegen tárgyakat a készüléktől, és azonnal távolítsa el a dugulásokat. Sérülésveszély! A kerti aprítógép fás szárú anyagokkal történő megtöltésekor visszacsapódás fordulhat elő. A felhasználó súlyosan megsérülhet a visszapattanó aprítandó anyagtól. Viseljen védőkesztyűt és védőszemüveget ( 4.3)!0478 201 9915 D - HU

4.7 Karbantartás és javítások

Karbantartási munkák (javítás, tisztítás stb.) megkezdése előtt ellenőrizzük, nincs-e összehurkolódva vagy megsérülve a csatlakozóvezeték, majd állítsuk a gépet szilárd, sík talajra, kapcsoljuk ki a villanymotort, és húzzuk ki a hálózati csatlakozódugót. Minden karbantartási munka előtt hagyjuk a gépet kb. 5 percig lehűlni. A vágóeszköz karbantartásakor ügyeljünk arra, hogy a vágóeszköz a tápellátás kikapcsolását követően a késrögzítő szerkezet ellenére is tovább foroghat. A hálózati csatlakozóvezetéket kizárólag hivatalos villanyszerelő javíthatja, ill. cserélheti ki. Tisztítás: Munka után a teljes gépet gondosan meg kell tisztítani. ( 11.1) Soha ne használjon nagynyomású tisztítógépet, és ne tisztítsa a gépet folyó víz alatt (pl. locsolótömlővel). Ne használjon agresszív tisztítószereket. Ezek a műanyag és fém alkatrészek sérülését okozhatják, ami hátrányosan befolyásolhatja a STIHL gép biztonságos működését. Karbantartási munkák: Csak a jelen használati utasításban leírt karbantartási munkákat végezheti el a felhasználó, minden más munkát szakszervizben kell elvégeztetni. Ha Ön nincs a szükséges ismeretek vagy segédeszközök birtokában, mindig forduljon szakszervizhez. A STIHL azt javasolja, hogy a karbantartási és javítási munkákat csak STIHL szakszervizzel végeztesse el. A STIHL szakszervizek munkatársai oktatásokon vesznek részt, és rendelkezésükre állnak a cég által kiadott műszaki információk is. Csak olyan szerszámokat, tartozékokat és kiegészítő berendezéseket használjon, amelyeket a STIHL az adott géphez jóváhagyott vagy azokkal műszakilag egyenértékűek, ellenkező esetben személyi sérüléssel vagy a gép károsodásával járó baleset veszélye következhet be. Kérdéseivel forduljon bizalommal valamelyik szakszervizhez. A STIHL eredeti szerszámai, tartozékai és a pótalkatrészek optimálisan az adott berendezéshez, és a kezelő igényeihez vannak hangolva. Az eredeti STIHL pótalkatrészek a STIHL alkatrészszámról, a STIHL feliratról és adott esetben a STIHL alkatrészszimbólumról ismerhetők fel. Kisméretű alkatrészeken szerepelhet a szimbólum magában is. Mindig tartsa tisztán és olvashatóan a figyelmeztető és tájékoztató címkéket. A sérült vagy elveszett címkéket a STIHL szakkereskedőknél beszerezhető eredeti címkékre kell kicserélni. Ha valamelyik alkatrészt újra cseréli ki, ügyeljen arra, hogy az új alkatrész ugyanolyan címkével legyen ellátva. A vágóegységen végzett munkák csak védőkesztyűben, ( 4.3)a legnagyobb óvatosság mellett végezhetők. A gép biztonságos üzemállapota érdekében valamennyi anyacsavar, csapszeg és csavar – különösen a vágóegység minden csavarja – mindig erősen legyen meghúzva. Ellenőrizzük rendszeresen az egész gépet – különösen hosszabb tárolás, pl. téli szünet előtt – a kopásra és az alkatrészek épségére nézve. Biztonsági okokból azonnal ki kell cserélni az elhasználódott vagy sérült alkatrészeket, hogy a gép mindig biztonságos üzemállapotban legyen. Ha a karbantartási munkákhoz alkatrészeket vagy védelmi eszközöket szereltünk le, a munka végeztével haladéktalanul, előírás szerint szereljük vissza őket.

4.8 Tárolás hosszabb üzemszünet

esetén Hagyjuk a gépet kb. 5 percig lehűlni, mielőtt zárt helyiségben leállítjuk. Gondoskodni szükséges arról, hogy a gép védve legyen illetéktelen (pl. gyermekek által történő) használattal szemben. Tárolás (pl. téli leállítás) előtt a gépet alaposan meg kell tisztítani. A gépet csak üzembiztos állapotban szabad tárolni. A gépet úgy tárolja sík területen, hogy véletlenül ne gurulhasson el.

A hulladékok károsíthatják az embereket, az állatokat és a környezetet, ezért hulladékkezelésüket szakszerűen kell végezni. A hulladékok szakszerű ártalmatlanításával kapcsolatban forduljunk a helyi hulladék-újrahasznosító Sérülésveszély a szabadon álló kések miatt! A kerti aprítógépeket csak felszerelt tölcsérrel szabad tárolni.265 DEENFRNLITESPTNOSVFIDAPLSLSKHU 0478 201 9915 D - HU telephez vagy a szakszervizhez. A STIHL erre a célra a STIHL szakszervizeket ajánlja. A már nem használt gép hulladékkezelését szakszerű módon kell végezni. Az ártalmatlanítás előtt a gépet működésképtelenné kell tenni. A balesetek megelőzése érdekében különösen a hálózati kábelt, ill. a villanymotorhoz vezető csatlakozóvezetéket kell eltávolítani.

7.1 A kerekek és a keréktengely

felszerelése ● Szereljük fel a keréktengelyt (F) a csavarokkal (J) és az anyacsavarokkal (K) a kombinált kulcs (Q) segítségével a keréktartóra (B) (4 - 6Nm). ● Toljuk az alátéteket (L) és a kerekeket (G) a felszerelt keréktengelyre.

5. A szimbólumok leírása

Figyelem! Üzembe helyezés előtt olvassuk el a használati útmutatót. Sérülésveszély! Tartsunk távol másokat a veszélyes területtől. Sérülésveszély! Forgó eszközök! Ne tartsuk kezünket vagy lábunkat a nyílásokhoz, ha a gép jár. Sérülésveszély! A vágóeszközön végzett munkák, a gép karbantartása vagy tisztítása, a csatlakozóvezeték összehurkolódottságának és épségének ellenőrzése, valamint a gép magára hagyása előtt kapcsoljuk ki a villanymotort, és húzzuk ki a hálózati kábelt. Viseljünk hallásvédőt! Viseljünk védőszemüveget! Viseljünk védőkesztyűt. Sérülésveszély! Tilos felmászni a gépre. Sérülésveszély! Soha nem szabad kézzel vagy más testrésszel vagy ruházattal a tölcsérbe vagy a kidobócsatornába nyúlni.

6. Szállítási terjedelem

Poz. Megnevezés db A Alapgép tölcsérrel 1 B Keréktartó 1 C Kidobóhosszabbítás 1 D Kidobónyílás fedele 1 E Rögzítőlemez 1

F Keréktengely 1 G Kerék 2 H Keréktárcsa 2 I Csapszeg 2 J Hatlapú csavar M5x40

K Anyacsavar M5 2 L Alátét A13 2 M Gyorsrögzítő 2 N Önmetsző csavar P5 x 40

O Torx csavar P5 x 20

P Torx csavar P5 x 10

• Használati utasítás 1

7. A gép összeszerelése

Sérülésveszély! Tartsuk be „A biztonság érdekében” fejezetben foglalt biztonsági tudnivalókat. ( 4.) Poz. Megnevezés db 30478 201 9915 D - HU

● Rögzítsük a kerekeket a gyorsrögzítőkkel (M) a keréktengelyen. Csak annyira toljuk fel a gyorsrögzítőket a keréktengelyre, hogy a kerekek a felszerelés után még könnyen forogjanak. ● Nyomjuk a keréktárcsákat (H) a kerekekre.

7.2 A kidobóhosszabbítás és a

futómű felszerelése ● Helyezzük az alapgépet (A) a tölcsérrel lefelé sík, tiszta felületre. ● Helyezzük a kidobóhosszabbítást (C) a kampókkal (1) hátulról az alapgép (A) nyílásaiba, és döntsük lefelé úgy, hogy az alapgép elülső része pontosan a kidobóhosszabbítás nyílásába illeszkedjen. ● Csavarjuk be a csavarokat (P) az ábra szerint a kampókba (1) (1 - 2Nm). ● Toljuk a futóművet mindkét keréktartóval (2) ütközésig az alapgép (A) vezetőibe. ● Nyomjuk a keréktartót (3) a kidobóhosszabbítás kikönnyítésébe. ● Húzzuk meg a futómű csavarjait (N) (1 - 2Nm).

7.3 A kidobónyílás fedelének

felszerelése ● Helyezzük a rögzítőlemezt (E) a kidobóhosszabbításba. Csavarjuk be a csavarokat (O) (1 - 2Nm). ● Állítsuk fel a kerti aprítógépet. ● Helyezzük a kidobónyílás fedelét (D) a kidobóhosszabbításra. A ráakasztás során ügyeljünk arra, hogy a fedelek belső oldalán balra és jobbra található bordák (1) pontosan a kidobóhosszabbítás (2) vezetőhornyába illeszkedjenek. ● Nyomjuk be a csapszegeket (I) a bal és a jobb oldalon.

7.4 A kidobónyílás fedelének

felnyitása és bezárása A kidobónyílás fedelének felnyitása: ● Az aprításhoz hajtsuk fel a kidobónyílás fedelét (D), és pattintsuk a zárófület (1) a kidobóhosszabításba. A kidobónyílás fedelének lezárása: ● Szállításhoz vagy helytakarékos tároláshoz emeljük meg enyhén a zárófület (1), és hajtsuk le a kidobónyílás fedelét (D).

● A tölcsér (1) hátsó részénél a kombinált kulcs (Q) alulról az eszköztartóba (2) helyezhető.

8.1 Milyen anyagok dolgozhatók fel?

Szerves növényi hulladékok, pl. gyümölcs- és zöldségmaradékok, virágnyesedék, lomb, valamint fa- és sövénynyesedék, ill. vastag és elágazó fás szárú anyagok is.

8.2 Milyen anyagok nem dolgozhatók

fel? Köveknek, üvegnek, fém (drótok, szögek stb.) vagy műanyag daraboknak nem szabad a kerti aprítógépbe kerülniük. Alapszabály: ne tegyünk a kerti aprítógépbe olyan anyagokat, amelyek nem komposztálhatók.

8.3 Maximális ágátmérő

Az adatok frissen vágott fás szárú anyagokra érvényesek: Maximális ágátmérő: 35 mm

8.4 A kezelő munkaterülete

● A kezelőnek biztonsági okokból, különösen a visszaperdülő anyagok okozta sérülések elkerülése érdekében a gép teljes üzemideje alatt (bekapcsolt villanymotor, ill. járó benzinmotor mellett) mindig a munkaterületen kell tartózkodnia (szürke színnel jelzett „X” terület).

8.5 A gép megfelelő terhelése

A kerti aprítógép villanymotorja, ill. benzinmotorja csak olyan mértékben terhelhető, hogy a fordulatszáma ne csökkenjen jelentősen. A kerti aprítógépbe A gyorsrögzítők (M) csak roncsolással távolíthatók el.

8. Munkavégzési tanácsok

A fa- és sövénynyesedéket célszerű frissen feldolgozni, mert az aprítási teljesítmény jobb a friss anyag esetében, mint ha az már kiszáradt vagy nedves.

DEENFRNLITESPTNOSVFIDAPLSLSKHU 0478 201 9915 D - HU az anyagot mindig egyenletesen, folyamatosan kell betölteni. Ha a villanymotor fordulatszáma a kerti aprítógéppel végzett munka során csökken, a villanymotor, ill. a benzinmotor tehermentesítése érdekében szüneteltetni kell új anyagok betöltését.

8.6 Túlterhelés elleni védelem

Amennyiben munka közben a villanymotor túlterhelése fordulna elő, a beépített termikus túlterhelés elleni védelem automatikusan kikapcsolja a villanymotort. Kb. 10 perces lehűlési idő után a kerti aprítógép ismét üzembe helyezhető. A túlterhelés elleni védelem gyakori bekapcsolódásának a következő okai lehetnek: – nem megfelelő a csatlakozóvezeték ( 10.1) – a hálózat túlterhelt – a gép a túl nagy aprítandó mennyiség vagy a tompa kések miatt túlterhelődött.

8.7 Ha a kerti aprítógép vágóegysége

megszorul Ha a kerti aprítógép vágóegysége aprítás közben megszorul, azonnal le kell állítani a villanymotort, és ki kell húzni a hálózati kábelt. Ezután le kell venni a tölcsért, és meg kell szüntetni a hiba okát.

8.8 A kerti aprítógép megtöltése

Lágy anyagok: ● A szerves növényi hulladékot, például gyümölcs- és zöldséghulladékokat, virágnyesedéket, lombot, vékony ágakat stb. a nagyméretű, négyzet alakú nyílásba (1) kell helyezni. Fás szárú anyagok: ● Lassan vezessük a fa- vagy sövénynyesedéket, valamint az aprítani kívánt ágakat a STIHL lóhere alakú nyíláson (2) keresztül a tölcsér jobb oldali fala mentén a nyírószerkezethez. A fás szárú anyagokat a gép önműködően behúzza.

9.1 Villanymotor újraindítás-gátlója

A gépet csak a kapcsolóval lehet üzembe helyezni, a csatlakozóvezeték csatlakoztatásával nem.

9.2 Biztonsági reteszelés

A villanymotort, ill. az aprítóeszközt csak megfelelően lezárt tölcsér mellett szabad üzembe helyezni. A jobb oldali (a gépet elölről nézve) rögzítőcsavar üzem közbeni kicsavarása esetén a villanymotor magától kikapcsol, és az aprítóeszköz néhány másodperc múlva leáll.

9.3 A villanymotor késleállító fékje

A villanymotor késleállító fékje révén a motor leállítása és a kés megállása közötti késleállási idő néhány másodpercre rövidül.

A kerti aprítógép a betöltési és a kidobási területen védőburkolatokkal rendelkezik. Ezek közé tartozik a teljes tölcsér a tölcsér felső részével és a fröccsenésvédővel, a kidobóhosszabbítás, valamint a kidobónyílás fedele. A védőburkolatok az aprítás során biztonságos távolságot biztosítanak az aprítókésektől.

10.1 A kerti aprítógép elektromos

csatlakoztatása A hálózati csatlakozóvezetéknek megfelelő biztosítóval védettnek kell lennie. ( 17.) Csatlakozóvezetékként csak olyan vezetékek használhatók, amelyek nem gyengébbek, mint a H07 RN-F DIN/VDE 0282 gumitömlős vezeték. A vastag és erősen elágazó ágakat előzőleg vágjuk kisebbekre ágvágó ollóval.

9. Biztonsági berendezések

10. A gép üzembe helyezése

Sérülésveszély! A kerti aprítógép üzembe helyezése előtt gondosan el kell olvasni „A biztonság érdekében” fejezetet ( 4.), és be kell tartani minden biztonsági figyelmeztetést.0478 201 9915 D - HU

A hálózati csatlakozóvezeték minimális keresztmetszetének 3×1,5mm²-nek kell lennie 25 m hosszúságig, ill. 3×2,5mm²- nek kell lennie 25 m hosszúság fölött. A vezeték csatlakozóinak gumi anyagúnak vagy gumibevonatúnak kell lenniük, és meg kell felelniük a DIN/VDE 0620 szabványnak. A dugaszcsatlakozóknak fröccsenő víz ellen védettnek kell lenniük. A nem megfelelő hosszabbítókábelek teljesítménycsökkenéshez vezetnek, így károsíthatják a villanymotort. Ezt a gépet a következő rendszer- impedanciával működő áramellátó hálózaton történő üzemeltetésre tervezték: Z max az átadási ponton (házcsatlakozás) legfeljebb 0,279 ohm (50 Hz frekvencia mellett). A felhasználó köteles biztosítani, hogy a gépet csak a fenti követelményeket teljesítő áramellátó hálózaton helyezzék üzembe. Szükség esetén a rendszerimpedanciára vonatkozó információk a helyi áramszolgáltató vállalattól kérhetők.

10.2 A hálózati vezeték

csatlakoztatása ● Emeljük fel a zárófedelet (1). ● Csatlakoztassuk a hálózati kábel aljzatát. ● Engedjük el a zárófedelet.

10.3 A kerti aprítógép

bekapcsolása ● Csatlakoztassuk a hálózati kábelt. ( 10.2) ● Nyomjuk meg a kapcsolón a zöld gombot (1). Az aprítandó anyag betöltését csak akkor szabad megkezdeni, ha a villanymotor elérte a maximális fordulatszámot (üresjárati fordulatszám).

10.4 A kerti aprítógép

kikapcsolása ● Nyomjuk meg a kapcsolón a piros gombot (1). A kerti aprítógép villanymotorja kikapcsol és automatikusan lefékeződik.

● Toljuk a kerti aprítógépet sík, szilárd talajra és állítsuk fel biztonságosan. ● Vegyünk fel erős kesztyűt, védőszemüveget és hallásvédőt. ● Nyissuk ki a kidobónyílás fedelét. ( 7.4) ● Csatlakoztassuk a hálózati kábelt a kerti aprítógéphez. ( 10.2) ● Indítsuk be a kerti aprítógépet. ( 10.3) ● Várjuk meg, amíg a kerti aprítógép eléri a maximális fordulatszámot (üresjárati fordulatszám). ● Töltsünk a kerti aprítógépbe aprítandó anyagot az előírtak szerint. ( 8.8) ● Kapcsoljuk ki a kerti aprítógépet. ( 10.4)

11.1 A gép tisztítása

Karbantartási gyakoriság: Minden használat után Minden használat után alaposan tisztítsuk meg a gépet. A gondos kezelés megóvja a gépet a károsodástól, és meghosszabbítja élettartamát. A villanymotorok fröccsenő víz ellen védettek. Az aprítóeszközöket és az aprítókamrát a kereskedelemben kapható szerekkel (pl. repceolajjal) védjük a korrózió ellen. A gépet csak az ábrázolt helyzetben szabad tisztítani. ● Szereljük le a tölcsért. ( 11.2) A villanymotor megfelelő hűtése érdekében tisztítsuk meg a hűtőlevegő útját (beszívó rések) a villanymotor házán a szennyeződésektől. Soha ne irányítsunk vízsugarat a villanymotor, illetve a benzinmotor részeire, a tömítésekre, a csapágyakra

A kerti aprítógép töltését csak egy ember végezheti.

Sérülésveszély! A gépen végzett minden karbantartási vagy javítási munka előtt gondosan el kell olvasni a „Biztonság érdekében” fejezetben ( 4.), különösen a „Karbantartás és javítások” pontban ( 4.7) foglaltakat, és pontosan be kell tartani minden biztonsági utasítást. A karbantartási munkák megkezdése előtt ki kell húzni a hálózati csatlakozót.

DEENFRNLITESPTNOSVFIDAPLSLSKHU 0478 201 9915 D - HU és az elektromos alkatrészekre, például a kapcsolókra. Ez költséges javításokat tehet szükségessé. Ha a szennyeződések és a lerakódott maradványok kefével, nedves kendővel vagy fadarabbal nem távolíthatók el, a STIHL speciális tisztítószer használatát javasolja (pl. STIHL speciális tisztítószer). Ne használjunk agresszív tisztítószereket. Rendszeresen tisztítsuk meg a késtárcsákat.

11.2 A tölcsér leszerelése

● Lazítsuk meg mindkét rögzítőcsavart (1), amíg szabadon nem forognak. A csavarok elvesztés ellen biztosítottak, így a tölcséren maradnak. ● Hajtsuk hátra és vegyük le a tölcsért (2).

11.3 A tölcsér felszerelése

● Akasszuk a tölcsért (1) az alapgép (2) rögzítőkampóira és hajtsuk előre. ● Húzzuk meg egyszerre mindkét rögzítőcsavart (3).

11.4 A késtárcsa rögzítése

● Szereljük le a tölcsért. ( 11.2) ● Lazítsuk meg a csavart (1). ● Fordítsuk el annyira a késtárcsát, hogy a kikönnyítés a késrögzítő szerkezet (2) előtt legyen. ● Toljuk a késrögzítő szerkezetet (2) a kikönnyítésbe. ● Húzzuk meg enyhén a csavart (1).

11.5 A kés karbantartása

Karbantartási gyakoriság: minden használat előtt ● Szereljük le a tölcsért. ( 11.2) ● Rögzítsük a késtárcsát. ( 11.4) ● Ellenőrizzük a kések épségét (barázdák, repedések), valamint kopását, és szükség esetén fordítsuk meg, ill. cseréljük ki őket. A kések kopáshatárai: 1 Megfordítható kés ● Mérjük meg több ponton a késeken a furat és a kés éle közötti (A) távolságot. Minimális távolság: 6 mm. 2 Szárnyas kés: ● Mérjük meg a kés szélességét (B) a szárnyas kés felhajlított élénél. Minimális késszélesség: 18 mm A késkészlet kiszerelése: ● Rögzítsük a késtárcsát. ( 11.4) ● Lazítsuk meg a csavart (1). ● Vegyük le a csavart (1), a szárnyas kést (2) és a késtárcsát (3). A késkészlet beszerelése: ● Helyezzük be és rögzítsük a késtárcsát (3). ( 11.4) ● Helyezzük be a szárnyas kést (2), majd csavarjuk be a csavart (1) (25 Nm). ● Toljuk vissza és rögzítsük a csavarral a késrögzítő szerkezetet, hogy a késtárcsa ismét szabadon foroghasson. ( 11.4) A kések megfordítása: ● Szereljük le a késtárcsát, majd lazítsuk meg a csavarokat (4) és vegyük le őket az anyacsavarokkal (5) együtt. ● Emeljük le a kést (6). ● Tisztítsuk meg a késtárcsát.

A késrögzítő szerkezetet a késtárcsa beszerelése után és az újbóli üzembe helyezés előtt mindig vissza kell állítani és a csavarral biztosítani kell (lásd az ábrát). A feltüntetett kopáshatárok elérése előtt az érintett késeket meg kell fordítani, illetve ki kell cserélni. A STIHL erre a célra a STIHL szakszervizeket ajánlja.

Az előírt meghúzási nyomatékot feltétlenül be kell tartani, mert ettől függ a vágóeszköz biztonságos rögzítése. A tompa aprítókések csökkenő aprítási teljesítményt eredményeznek. Ezért az eltompult megfordítható kés egy alkalommal megfordítható.0478 201 9915 D - HU

● Fordítsuk meg a kést (6) és helyezzük az éles élével szabadon a késtárcsára, majd igazítsuk a furatokat egy vonalba. ● Helyezzük be a csavarokat (4) a furatokon keresztül, és csavarjuk fel az anyacsavarokat (5), Húzzuk meg az anyacsavarokat (5) 10 Nm nyomatékkal. A kések élezése: A mindkét oldalán tompa késeket a további munka előtt meg kell élezni. A gép optimális működése érdekében a késeket kizárólag szakemberrel szabad éleztetni. A STIHL erre a célra a STIHL szakszervizeket ajánlja. ● Szereljük le a késeket az élezéshez. ● A késeket élezés közben hűteni kell (pl. vízzel). Nem léphet fel kék színű elszíneződés, különben csökken a kés éltartóssága. ● Egyenletesen élezzük a késeket, hogy elkerüljük a kiegyensúlyozatlanság miatti rezgéseket. ● Beszerelés előtt ellenőrizzük a kések épségét: Ki kell cserélni a késeket, ha lecsorbultak vagy repedések láthatók rajta, illetve ha elérték a kopáshatárt. ● A kések éleit 30°-os szögben élezzük. ● A késeket éllel szemben kell élezni. ● Élezés után a vágóélen keletkezett sorját szükség esetén finom csiszolópapírral lehet eltávolítani. ● A kések felszerelése során be kell tartani „A kések megfordítása” pontban foglalt meghúzási nyomatékokat.

11.6 Villanymotor és kerekek

A villanymotor nem igényel karbantartást. A kerekek csapágyai nem igényelnek karbantartást.

11.7 Tárolás és téli szünet

A kerti aprítógépet száraz, zárt, pormentes helyiségben kell tárolni. A gépet úgy kell tárolni, hogy gyermekek ne férhessenek hozzá. A kerti aprítógépet csak üzembiztos állapotban, felszerelt tölcsérrel szabad tárolni. A kerti aprítógép hosszabb üzemen kívül helyezése (téli szünet) esetén vegyük figyelembe az alábbi pontokat: ● gondosan tisztítsuk meg a gép külső részeit, ● minden mozgó alkatrészt jól olajozzunk, ill. zsírozzunk meg.

12.1 A kerti aprítógép

megemelése vagy hordozása ● 1. személy: Fogjuk meg a kerti aprítógépet a tölcsér felső részén (1) található fogantyúnál fogva. ● 2. személy: Fogjuk meg a kerti aprítógépet a kidobóhosszabbítás (2) rögzítőlemezénél. ● A kerti aprítógépet egyszerre kell megemelni.

12.2 A kerti aprítógép húzása

vagy tolása ● Fogjuk meg erősen a kerti aprítógépet a fogantyúnál (1), majd döntsük hátra. ● Ezután a kerti aprítógép lassan (lépéstempóban) húzható vagy tolható.

12.3 A kerti aprítógép szállítása

rakfelületen ● A gépet megfelelő rögzítőeszközökkel kell elcsúszás ellen rögzíteni. A köteleket, ill. hevedereket a keréktartóhoz (1) vagy a tölcsérhez (2) kell rögzíteni.

Sérülésveszély! Szállítás előtt gondosan el kell olvasni és be kell tartani „A biztonság érdekében” fejezetben, különösen „A gép szállítása” pontban foglaltakat. ( 4.4) A gép megemeléséhez vagy szállításához minden esetben két ember szükséges. Viseljünk olyan megfelelő védőruházatot, amely teljesen fedi az alsókarokat és a felsőtestet.

DEENFRNLITESPTNOSVFIDAPLSLSKHU 0478 201 9915 D - HU Fontos karbantartási és tisztítási tudnivalók Elektromos kerti aprítógép (STIHL GHE) A kezelési útmutató biztonságra, kezelésre és karbantartásra vonatkozó előírásainak figyelmen kívül hagyása vagy a nem engedélyezett kiegészítő vagy pótalkatrészek használata miatt bekövetkezett személyi és vagyoni károkkal kapcsolatban a STIHL vállalat kizárja mindennemű felelősségét. A STIHL gép sérülésének, ill. túlzott kopásának elkerülése érdekében feltétlenül tartsa be a következő fontos útmutatásokat.

A STIHL gépek egyes alkatrészei rendeltetésszerű használat mellett is normális kopásnak vannak kitéve, ezért a használat módjától és időtartamától függően időben ki kell cserélni őket. Ilyen alkatrészek pl.: – a kés – a késtárcsa

2. A jelen használati utasítás

előírásainak betartása A STIHL gép használata, karbantartása és tárolása olyan gondosan történjen, amint az a jelen használati útmutatóban szerepel. A biztonsági, kezelési és karbantartási utasítások figyelmen kívül hagyásából származó minden kárért a felhasználót terheli a felelősség. Ez különösen érvényes az alábbi esetekre: – nem megfelelően méretezett vezetékek (keresztmetszet), – hibás elektromos csatlakoztatás (feszültség), – a terméken a STIHL jóváhagyása nélkül végrehajtott változtatások, – olyan szerszámok vagy tartozékok használata, amelyek nem megengedettek, nem alkalmasak vagy minőségileg nem megfelelők az adott géphez, – a termék nem rendeltetésszerű használata, – a termék sportrendezvényeken vagy versenyeken történő használata, – a termék hibás alkatrészekkel történő használata miatt bekövetkező károk.

3. Karbantartási munkák

A „Karbantartás” című fejezetben leírt összes munkát rendszeresen el kell végezni. Amennyiben ezeket a karbantartási munkálatokat a felhasználó nem tudja maga elvégezni, azokkal egy szakszervizt kell megbízni. A STIHL azt javasolja, hogy a karbantartási és javítási munkákat csak STIHL szakszervizzel végeztesse el. A STIHL szakszervizek munkatársai oktatásokon vesznek részt, és rendelkezésükre állnak a cég által kiadott műszaki információk is. Ezeknek a munkáknak az elmulasztása esetén olyan károk keletkezhetnek, amelyekért a felhasználó viseli a felelősséget. Ide tartoznak többek között: –a hűtőlevegő-vezetés (szívónyílások, hűtőbordák, ventilátorkerék) nem megfelelő tisztítása miatt a villanymotorban keletkezett károk, – a szakszerűtlen tárolás következtében fellépő korróziós és egyéb károk, – a gép sérülései minőségileg nem megfelelő pótalkatrészek használata miatt, – a nem megfelelő időben vagy módon elvégzett, ill. olyan karbantartási vagy javítási munkákból adódó károk, amelyeket nem szakszervizben végeztek el. Kés:

Az apríték nem a szemétbe való, hanem komposztálni kell. A csomagolások, a gép és a tartozékok újrahasznosítható anyagokból készültek, a hulladékkezelésüket ennek megfelelően kell végezni. A hulladékanyagok szelektív, környezetbarát gyűjtése elősegíti a nyersanyagok újrahasznosíthatóságát. Ezért a gépet a szokásos élettartam

13. A kopás minimalizálása

és a meghibásodások elkerülése

14. Általános pótalkatrészek

15. Környezetvédelem0478 201 9915 D - HU

elteltével hulladékhasznosító gyűjtőhelyre kell szállítani. A nem megfelelő hulladékkezelés káros lehet az egészségre és szennyezheti a környezetet.

16.1 A gyártó uniós megfelelőségi

nyilatkozata – STIHL GHE 105.0 kerti aprítógép A STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Ausztria egyedüli felelősséggel kijelenti, hogy a következő adatokkal jellemzett gép: – Kialakítás: elektromos kerti aprítógép – Gyártó neve: STIHL – Típus: GHE 105.0 – Teljesítmény: 2200 W – Sorozatazonosító: 6007 megfelel a 2000/14/EC, a 2006/42/EC, a 2014/30/EU és a 2011/65/EU irányelv vonatkozó rendelkezéseinek, továbbá a termék kifejlesztése és gyártása a következő szabványok gyártás időpontjában érvényes változatával összhangban történt: EN 50434, EN 60335-1, EN 55014-1 és EN 55014-2. A mért és garantált zajteljesítményszintek meghatározása a 2000/14/EC irányelv

V. mellékletének megfelelően történt.

– Mért zajteljesítményszint: 99,4 dB(A) – Garantált zajteljesítményszint: 102 dB(A) A műszaki dokumentáció a STIHL Tirol GmbH cégnél található. A gyártás éve és a gépszám a kerti aprítógép adattábláján található. Langkampfen, 2023. 10. 31. A STIHL Tirol GmbH képv.: Matthias Fleischer, termékfejlesztési igazgató képv.: Sven Zimmermann, a minőségbiztosítási részleg vezetője

16. A gyártó megfelelőségi

GHE 105.0 Teljesítmény (P

) 2200 W Névleges áramerősség (I

)10A Névleges feszültség 230 V~ Frekvencia 50 Hz Fordulatszám (n) 2720 /perc Hálózati biztosító 16 A* Érintésvédelmi osztály I Védettség fröccsenő víz ellen védett (IPX4) Üzemeltetés P40 40 s terhelés, 60 s üresjárat A késtárcsarögzítő csavar meghúzási nyomatéka 25 Nm A megfordítható kés rögzítőcsavarjának meghúzási nyomatéka 10 Nm H/SZ/M 77/48/97 cm Tömeg (m) 20 kg 20 kg (CH) 21 kg (GB) GHE 105.0273 DEENFRNLITESPTNOSVFIDAPLSLSKHU 0478 201 9915 D - HU

• Figyelem! 16 A alatti hálózati biztosító esetén indításkor, ill. a gép erős terhelésekor a hálózati biztosító gyakran kioldhat.

A REACH a vegyi anyagok regisztrálására, besorolására és engedélyezésére szolgáló EK-rendelet. Az Európai Közösség 1907/2006 számú REACH-rendeletének való megfelelőséggel kapcsolatos információk a www.stihl.com/reach weboldalon találhatók. Hiba: Nem indul a villanymotor. Lehetséges ok: – Aktiválódott a villanymotor védelme. – Nincs hálózati feszültség. – Sérült a csatlakozókábel/dugó, ill. az aljzat vagy a kapcsoló. – A Nagy-Britanniában használatos dugó biztosítója hibás (csak a Nagy- Britanniában forgalmazott gépeknél). – A tölcsér nincs megfelelően lezárva – bekapcsolt a biztonsági megszakító (biztonsági reteszelés). – Megszorult a késtárcsa. – Nincs visszaállítva a késrögzítő szerkezet. Megoldás: – Hagyjuk lehűlni a gépet. ( 8.6) – Ellenőrizzük a hálózati kábelt és a biztosítót. ( 10.1) – Ellenőrizzük, ill. cseréljük ki a kábeleket, dugókat, csatlakozókat, ill. kapcsolókat (villanyszerelő). ( 10.1) – Cseréljük ki a biztosítót. –Előírás szerint zárjuk le a tölcsért, és húzzuk meg a csavarokat. ( 11.3) – Szereljük le a tölcsért, és távolítsuk el a házból az aprítási maradékokat (figyelem: húzzuk ki a hálózati kábelt). ( 11.2) – Állítsuk vissza a késrögzítő szerkezetet. ( 11.4) Hiba: Gyakran kiold a hálózati biztosító. Lehetséges ok: – Nem megfelelő a csatlakozóvezeték. – A hálózat túlterhelt. – A gép túlterhelt. Megoldás: – Használjunk megfelelő csatlakozóvezetéket. ( 10.1) – Csatlakoztassuk a gépet másik áramkörre. – Csökkentsük az aprítandó anyag mennyiségét; fordítsuk meg, élezzük meg vagy cseréljük ki az aprítókéseket. ( 11.5) Hiba: Csökkenő aprítási teljesítmény. Lehetséges ok: – Tompák a kések. Megoldás: – Fordítsuk meg, élezzük meg vagy cseréljük ki a késeket. ( 11.5)

19.1 Az átadás igazolása

Zajkibocsátás: Az 2000/14/EC / S.I. 2001/1701 szerint: Garantált zajteljesítményszint

WAd ) 102 dB(A) Mérési bizonytalanság

3 dB(A) Az EN 50434 szerint: Munkahelyi hangnyomásszint

) 92 dB(A) Mérési bizonytalanság (K

Szükség esetén forduljon szakszervizhez, lehetőleg STIHL szakszervizhez.

19. Szervizelési időpontok0478 201 9915 D - HU

19.2 A szervizelés igazolása

Kérjük, karbantartási munkák esetén adja át a jelen használati utasítást a STIHL szakszerviznek. A szakszerviz a használati utasításban található előnyomtatott helyeken igazolja a szervizelés elvégzését. Az elvégzett szervizelés időpontja A következő szervizelés időpontja 23SR
