BRUKSANVISNING GHE 105 STIHL

DEENFRNLITESPTNOFIDAPLSLSKHU SV 0478 201 9915 D - SV Hej! Tack för att du valt en produkt från STIHL Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket. STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd. Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL produkt. Dr Nikolas Stihl

OCH SPARA DEN. Tryckt på klorfritt blekt papper. Papper kan återvinnas. Skyddsomslaget är halogenfritt.

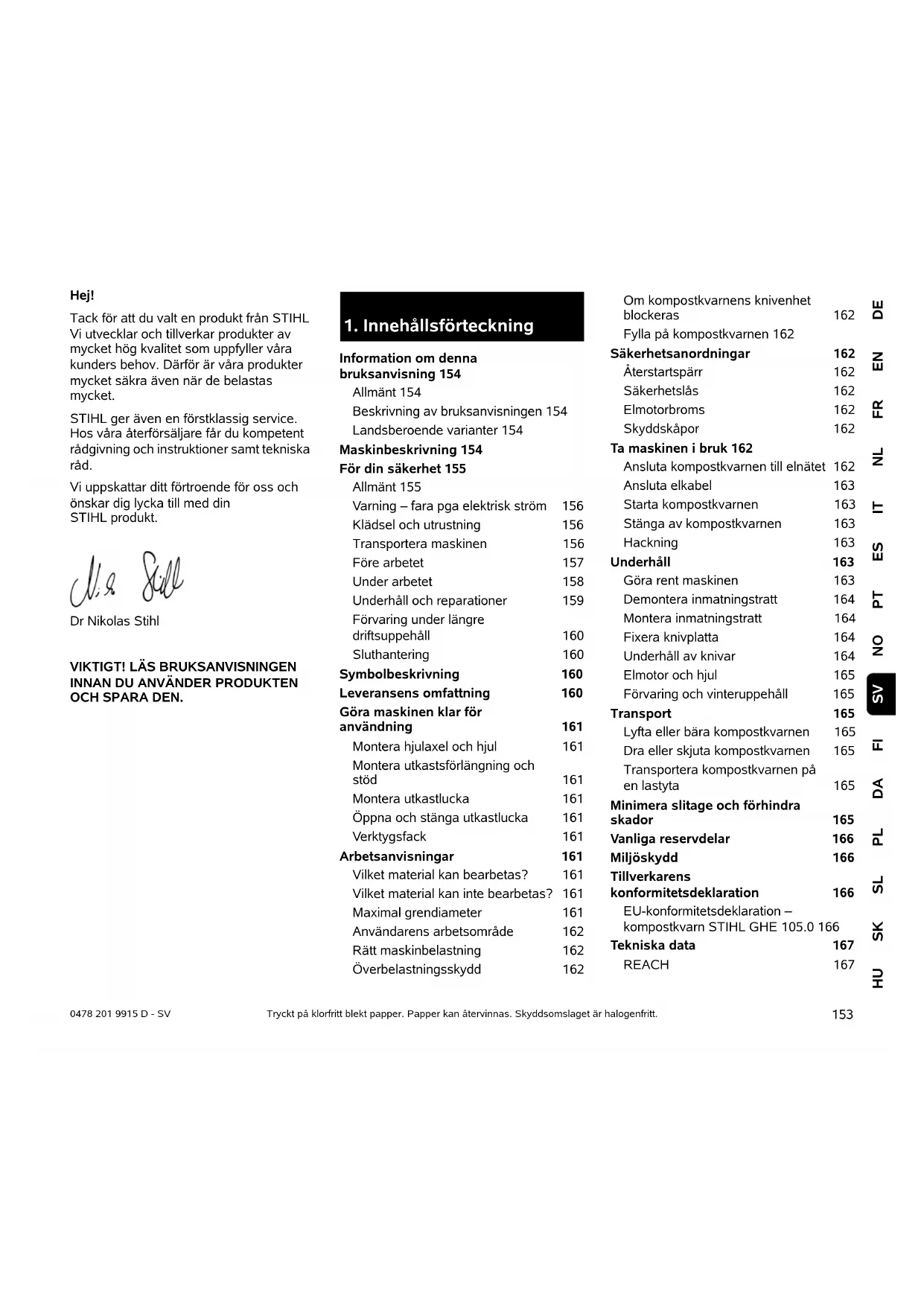

1. Innehållsförteckning

Information om denna bruksanvisning 154 Allmänt 154 Beskrivning av bruksanvisningen 154 Landsberoende varianter 154 Maskinbeskrivning 154 För din säkerhet 155 Allmänt 155 Varning – fara pga elektrisk ström 156 Klädsel och utrustning 156 Transportera maskinen 156 Före arbetet 157 Under arbetet 158 Underhåll och reparationer 159 Förvaring under längre driftsuppehåll 160 Sluthantering 160 Symbolbeskrivning 160 Leveransens omfattning 160 Göra maskinen klar för användning 161 Montera hjulaxel och hjul 161 Montera utkastsförlängning och stöd 161 Montera utkastlucka 161 Öppna och stänga utkastlucka 161 Verktygsfack 161 Arbetsanvisningar 161 Vilket material kan bearbetas? 161 Vilket material kan inte bearbetas? 161 Maximal grendiameter 161 Användarens arbetsområde 162 Rätt maskinbelastning 162 Överbelastningsskydd 162 Om kompostkvarnens knivenhet blockeras 162 Fylla på kompostkvarnen 162 Säkerhetsanordningar 162 Återstartspärr 162 Säkerhetslås 162 Elmotorbroms 162 Skyddskåpor 162 Ta maskinen i bruk 162 Ansluta kompostkvarnen till elnätet 162 Ansluta elkabel 163 Starta kompostkvarnen 163 Stänga av kompostkvarnen 163 Hackning 163 Underhåll 163 Göra rent maskinen 163 Demontera inmatningstratt 164 Montera inmatningstratt 164 Fixera knivplatta 164 Underhåll av knivar 164 Elmotor och hjul 165 Förvaring och vinteruppehåll 165 Transport 165 Lyfta eller bära kompostkvarnen 165 Dra eller skjuta kompostkvarnen 165 Transportera kompostkvarnen på en lastyta 165 Minimera slitage och förhindra skador 165 Vanliga reservdelar 166 Miljöskydd 166 Tillverkarens konformitetsdeklaration 166 EU-konformitetsdeklaration – kompostkvarn STIHL GHE 105.0 166 Tekniska data 167

Denna bruksanvisning är en översättning av originalbruksanvisningen från tillverkaren i enlighet med EG-direktivet 2006/42/EC. STIHL arbetar ständigt med att vidareutveckla sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas. I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder. Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning vänster och höger i bruksanvisningen: Användaren står bakom maskinen (arbetsposition). Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: ( 3.) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel. Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport- eller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

2.3 Landsberoende varianter

STIHL levererar maskinerna med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till. På bilderna visas maskiner med eurokontakter. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt. Felsökning 167 Serviceschema 168 Överlämningsbekräftelse 168 Servicebekräftelse 168

2. Information om denna

bruksanvisning Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt krävs eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering.

3. Maskinbeskrivning

1 Tratt 2 Låsskruvar 3 Utkastlucka 4 Hjulstativ 5 Grundmaskin 6 Handtag 7 Strömbrytare med nätanslutning 8 Typskylt med maskinnummer 9 Verktygsfack

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen. Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens. Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom. Bekanta dig med reglagen och hur maskinen används. Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren ska av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt. Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen. Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift. Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med. Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person. Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler. Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan. Maskinen är konstruerad för privat bruk. Varning – risk för olycksfall! Kompostkvarnen får inte användas (ofullständig uppräkning): – för annat material (t.ex. glas, metall) – för arbeten som inte beskrivs i denna bruksanvisning – för tillverkning av livsmedel (t.ex. iskross, mäsk). Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel. Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden. Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen. Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk. Släpp maskinen endast när den står på en plan yta och inte kan rulla iväg av sig själv.

Risk för personskador! Användare utan introduktion kan inte känna igen och bedöma riskerna med kompostkvarnen. Detta kan orsaka allvarliga personskador eller dödsfall. Risk för kvävning! Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn. STIHL kompostkvarnar är lämpliga för att finfördela grenmaterial och växtrester. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen.0478 201 9915 D - SV

Maskinen får endast tas i bruk med avlindad elkabel. Vid användning av en kabeltrumma måste den alltid lindas av helt innan den används. Använd aldrig en skadad förlängningskabel. Byt ut skadade kablar mot nya och reparera inte förlängningskablarna. Koppla omedelbart bort elkabeln resp. förlängningskabeln från strömförsörjningen om elkabeln resp. förlängningskabeln skadas under drift. Ta aldrig i en skadad elkabel resp. förlängningskabel. Använd inte maskinen med skadade eller utslitna kablar. Kontrollera särskilt nätanslutningskabeln beträffande skador och åldrande. Underhålls- och reparationsarbeten på nätkablar får bara utföras av särskilt utbildad fackpersonal. Knivenheterna (knivarna) får inte vidröras förrän maskinen kopplats från elnätet. Se alltid till att elkablarna som används är tillräckligt säkrade. Arbeta inte i regn och våt miljö. Använd endast fuktisolerade förlängningskablar avsedda för utomhusbruk som är godkända för användning av maskinen ( 10.1). Dra ut anslutningskabelns kontakt ur uttaget, dra inte i anslutningskabeln. Låt inte maskinen stå utan skydd i regnet. Se till att maskinen inte skadas pga strömvariationer när den ansluts till ett strömaggregat. Anslut maskinen endast till en strömkälla som har en säkerhetsbrytare med en utlösningsström på högst 30 mA. En elektriker kan ge ytterligare information.

4.3 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. med sandaler. Använd alltid skyddshandskar av läder med stängd manschett under arbetet och särskilt även vid underhåll och transport av maskinen. Använd alltid åtsittande skyddsglasögon under arbetet. Lämpliga skyddsglasögon har kontrollerats enligt normen EN 166 eller nationella föreskrifter, och finns att få med motsvarande märkning i handeln. Använd alltid hörselskydd under arbetet. Lämpligt hörselskydd har kontrollerats enligt normen EN 352 eller nationella föreskrifter, och finns att få med motsvarande märkning i handeln. Använd båda under hela driftstiden. Använd lämplig och åtsittande klädsel under arbetet med maskinen, dvs. overall men inte arbetsrock. Bär inte halsduk, slips, smycken, band eller andra löst hängande accessoarer under arbetet med maskinen. Under hela driftstiden och vid allt arbete på maskinen måste långt hår sättas upp eller skyddas (schalett, mössa osv.).

4.4 Transportera maskinen

Använd alltid skyddshandskar ( 4.3) för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar. Transportera inte maskinen med elmotorn igång. Stäng av elmotorn, vänta tills knivarna har stannat och dra bort elkontakten före transport. Transportera maskinen endast när elmotorn är kall. Se till att inmatningstratten är monterad enligt föreskrifterna inför transport. Varning! Risk för elektrisk stöt! Speciellt viktiga för den elektriska säkerheten är elkabel, elkontakt, strömbrytare och anslutningskabel. Skadade kablar, anslutningar och kontakter eller anslutningskablar som inte motsvarar föreskrifterna får inte användas, för att undvika risken för elektriska stötar. Kontrollera därför anslutningskabeln regelbundet beträffande skador eller åldrande (skörhet). Risk för elektrisk stöt! Anslut inte en skadad kabel och ta inte i en skadad kabel, innan den kopplats från elnätet.157 DEENFRNLITESPTNOFIDAPLSLSKHU SV 0478 201 9915 D - SV Beakta maskinens vikt, särskilt när den tippas. Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar). Säkra maskinen på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.) på de i bruksanvisningen beskrivna fästpunkterna. ( 12.3) Dra eller skjut maskinen endast med gånghastighet. Bogsera inte! Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

Se till att endast personer som känner till bruksanvisningen använder maskinen. Ta bort förpackningsmaterialet och transportsäkringarna från maskinen före första användning. Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor. Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager. Kontrollera och säkerställ följande innan idrifttagning: – Att maskinen är i säkert bruksskick. Det innebär att skydd och skyddsanordningar ska vara på plats och i felfritt skick. – Att nätanslutningen går till ett uttag som har installerats enligt föreskrifterna. – Att isoleringen på anslutnings- och förlängningskabeln, kontakten och kopplingen är i felfritt skick. – Att hela maskinen (elmotorkåpa, skyddsanordningar, fästen, knivar, knivaxel, knivplatta osv.) varken är utsliten eller skadad. – Att det inte finns något hackmaterial i maskinen och att inmatningstratten är tom. – Att alla skruvar, muttrar och andra fästen finns och är åtdragna. Dra åt lösa skruvar och muttrar innan idrifttagning (beakta åtdragningsmomentet). Använd maskinen endast utomhus och inte i närheten av en vägg eller ett annat fast föremål, för att minska risken för personskador och sakskador (användaren kan inte hoppa undan, risk för skador på fönster, bilar osv.). Maskinen måste stå stabilt på jämn och fast mark. Använd inte maskinen på ytor med stenbeläggning eller grus, eftersom utkastat eller uppvirvlande material kan orsaka personskador. Kontrollera att maskinen är stängd enligt föreskrift, före varje idrifttagning. ( 11.3) Bekanta dig med strömbrytaren, så att du handlar snabbt och rätt i en nödsituation. Stänkskyddet i inmatningstratten måste täcka inmatningsöppningen och vara oskadd – om skyddet är defekt ska det bytas ut. Risk för personskador! Maskinen får endast tas i bruk om den har monterats enligt föreskrift. Om det saknas delar på maskinen (t.ex. hjul) stämmer inte längre de föreskrivna säkerhetsavstånden. Dessutom kan maskinens stabilitet försämras. Kontrollera med en avsyning att maskinen är i felfritt tillstånd före idrifttagningen! Felfritt tillstånd betyder att maskinen är komplett monterad och dessutom att – trattöverdelen är monterad på trattunderdelen – stänkskyddet och trattinsatsen med STIHL klöverbladsöppningen har monterats enligt föreskrift i trattöverdelen – inmatningstratten är monterad på grundmaskinen och båda låsskruvarna är åtdragna för hand – hjulstativet är komplett monterat – båda hjulen är monterade – alla skyddsanordningar (utkastschakt, stänkskydd osv.) finns och är OK – knivenheten (knivplattan) är monterad – alla knivar är monterade enligt föreskrift. De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Risk för personskador! Användaren kan skada sig på friliggande knivar. Risk för personskador! Utslitna eller skadade delar (t.ex. slöa knivar) kan påverka maskinens säkerhet och leda till personskador.0478 201 9915 D - SV

Avsyna knivplattan beträffande skador och deformation, och byt vid behov.

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området. Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag. På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark. Arbeta endast i dagsljus eller bra artificiell belysning. Arbetsområdet måste hållas rent och i ordning under hela driftstiden. Åtgärda hinder som utgör en snubbelrisk, t.ex. stenar, grenar, kablar. Användarens position får inte vara högre än maskinens position. Starta: Ställ maskinen stabilt och upprätt innan start. Den får absolut inte tas i bruk liggande. Starta maskinen försiktigt, i enlighet med anvisningarna i kapitlet ”Ta maskinen i bruk”. ( 10.3) Stå inte framför utkastöppningen när förbränningsmotorn resp. elmotorn startas. Det får inte finnas något hackmaterial i kompostkvarnen när den startas. Hackmaterial kan slungas ut och orsaka personskador. Maskinen får inte tippas när den startas. Undvik att starta och stänga av maskinen flera gånger under kort tid, och att "leka" med strömbrytaren. Risk för överhettning av elmotorn! Andra apparater, som är inkopplade på samma strömkrets, kan störas under ogynnsamma förhållanden pga de spänningsvariationer som maskinen orsakar vid starten. Om detta inträffar måste lämpliga åtgärder vidtagas (t.ex. anslutning till en annan strömkrets än den som den störda apparaten är ansluten till, driva maskinen via en strömkrets med lägre impedans). Arbetet: Håll undan ansiktet och andra kroppsdelar från inmatningstratten och utkastöppningen under drift. Håll alltid undan huvudet och kroppen från inmatningsöppningen. Håll händer, övriga kroppsdelar och klädsel borta från inmatningstratten och utkastschaktet. Det finns risk för allvarliga skador på ögon, ansikte, fingrar, händer osv. Se alltid till att du håller balansen och står stadigt. Luta dig inte framåt. Stänkskyddet får inte manipuleras under drift (t.ex. tas bort, fällas upp, klämmas fast, skadas). Användaren måste stå i ett visst arbetsområde vid påfyllningen. Uppehåll dig alltid i arbetsområdet under hela driftstiden och absolut inte i utkastzonen. ( 8.4) Tippa inte maskinen när förbränningsmotorn resp. elmotorn går. Stäng av elmotorn och dra bort elkontakten omedelbart, om maskinen tippar när den är i bruk. Se till att inte för mycket hackmaterial samlas i utkastschaktet, eftersom detta kan leda till ett försämrat hackresultat eller tillbakaslag. Vid påfyllning av kompostkvarnen är det särskilt viktigt att se till att inga främmande föremål som metalldelar, stenar, plast, glas osv. kommer in i skärkammaren, eftersom detta kan medföra skador och tillbakaslag ut genom inmatningstratten. Risk för personskador! Håll händer och fötter borta från roterande delar. Risk för personskador! Under användningen kan hackmaterial slungas ut uppåt. Användaren kan skadas allvarligt i ansiktet, i ögonen och på händerna. Använd alltid skyddsglasögon och skyddshandskar ( 4.3), och håll huvudet borta från inmatningsöppningen. Risk för personskador! Användaren kan skadas allvarligt av hackmaterial som slår tillbaka och främmande föremål. Håll främmande föremål borta från maskinen och åtgärda igentäppningar direkt. Risk för personskador! Vid påfyllning av grenmaterial i kompostkvarnen kan det uppstå tillbakaslag. Användaren kan skadas allvarligt av hackmaterial som slår tillbaka. Använd skyddshandskar och skyddsglasögon ( 4.3)!159 DEENFRNLITESPTNOFIDAPLSLSKHU SV 0478 201 9915 D - SV Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar. Stäng av elmotorn, dra bort elkontakten och låt alla roterande verktyg stanna – innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn – innan du flyttar, lyfter, tippar, skjuter eller drar maskinen – innan du lossar låsskruvarna och öppnar maskinen – innan du transporterar maskinen – innan blockeringar eller igentäppningar vid knivenheten, i inmatningstratten eller utkastkanalen åtgärdas – innan arbeten genomförs på knivplattan – innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den. Stäng av elmotorn omedelbart och låt den stanna om det kommer in främmande föremål i klippverktyget, vid ovanliga ljud från maskinen eller om den börjar vibrera kraftigt. Dra ur nätkontakten, ta bort inmatningstratten och genomför följande steg: – Kontrollera maskinen, särskilt knivenheten (kniv, knivplatta, knivfäste, knivskruv, spännring), beträffande skador eller slitage och låt en fackman genomföra nödvändiga reparationer och underhåll innan du startar och arbetar med maskinen på nytt. – Kontrollera att alla delar på knivenheten sitter fast ordentligt och dra åt skruvarna vid behov (beakta åtdragningsmomenten). – Låt en fackman byta ut eller reparera skadade och slitna delar. Delarna måste vara kvalitativt likvärdiga.

4.7 Underhåll och reparationer

Ställ maskinen på jämn och fast mark, stäng av elmotorn och dra bort elkontakten före underhåll (rengöring, reparation osv.) och före kontroll av om anslutningskabeln har snott sig eller är skadad. Låt maskinen svalna i ca 5 minuter före allt underhåll. Före underhåll av knivsystemet: se till att det fortfarande kan rotera trots spärranordning, även när strömförsörjningen är frånkopplad. Nätanslutningskabeln får bara repareras resp. bytas ut av en elektriker. Rengöring: Hela maskinen måste rengöras noggrant efter arbetet. ( 11.1) Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressivt rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt. Underhåll: Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor. Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret, texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam. Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del. Arbeten på knivenheten får endast genomföras med skyddshandskar ( 4.3) och kräver yttersta försiktighet. Kontrollera att alla muttrar, bultar och skruvar, särskilt knivenhetens alla skruvar, är hårt åtdragna så att maskinen är i säkert bruksskick. Kontrollera hela maskinen regelbundet beträffande slitage och skador, särskilt innan förvaring av maskinen (t.ex. före ett vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl så att maskinen alltid är i säkert bruksskick.0478 201 9915 D - SV

Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

4.8 Förvaring under längre

driftsuppehåll Låt maskinen svalna i ca 5 minuter innan den ställs in i ett slutet utrymme. Se till att maskinen skyddas mot obehörig användning (t.ex. av barn). Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll). Förvara maskinen i säkert bruksskick. Parkera maskinen på en plan yta så att den inte kan rulla iväg av sig själv.

Avfallsprodukter kan skada personer, djur och miljö, och måste därför sluthanteras på ett fackmannamässigt sätt. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. STIHL rekommenderar en STIHL servande fackhandel. Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta särskilt bort elkabeln resp. anslutningskabeln till elmotorn, för att förebygga olyckor. Risk för personskador pga friliggande knivar! Förvara kompostkvarnen endast med monterad inmatningstratt.

5. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning. Risk för personskador! Håll tredje person borta från det farliga området. Risk för personskador! Roterande verktyg! Håll händer och fötter borta från öppningarna när maski- nen går. Risk för personskador! Stäng av elmotorn och dra bort maskinens elkabel före arbete med klippverktyg, före underhåll och rengö- ring, före kontroll av om anslutningskabeln har snott sig eller är skadad, och innan du lämnar maskinen. Använd hörselskydd! Använd skyddsglasögon! Använd skyddshandskar! Risk för personskador! Stå inte på maskinen. Risk för personskador! Håll händer, övriga kropps- delar och klädsel borta från inmatningstratten och utkastschaktet.

6. Leveransens omfattning

Pos. Beteckning Antal A Grundmaskin med inmatningstratt

7.1 Montera hjulaxel och hjul

● Montera hjulaxeln (F) med skruvarna (J) och muttrarna (K) på hjulstativet (B) med hjälp av kombinyckeln (Q) (4 - 6Nm). ● Skjut på brickorna (L) och hjulen (G) på den monterade hjulaxeln. ● Fixera hjulen på hjulaxeln med snabblåsen (M). Skjut bara på snabblåsen så långt att hjulen fortfarande lätt kan vridas runt efter monteringen. ● Tryck fast navkapslarna (H).

7.2 Montera utkastsförlängning

och stöd ● Placera grundmaskinen (A) med tratten nedåt på en jämn, ren yta. ● Fäst utkastsförlängningen (C) bakifrån med krokarna (1) i öppningarna på grundmaskinen (A) och tippa den så att grundmaskinens främre del hamnar exakt i öppningen på utkastsförlängningen. ● Skruva in skruvarna (P) i krokarna (1) som bilden visar (1 - 2Nm). ● Skjut in stödet med båda hjulstativen (2) till anslag i styrningarna på grundmaskinen (A). ● Tryck in hjulstativet (3) i urtaget på utkastsförlängningen. ● Skruva fast stödet med skruvarna (N) (1 - 2Nm).

7.3 Montera utkastlucka

● Sätt in listen (E) i utkastsförlängningen. Skruva fast skruvarna (O) (1 - 2Nm). ● Ställ upp kompostkvarnen. ● Placera utkastluckan (D) på utkastsförlängningen. Se till att klackarna (1) till vänster och höger på luckornas insida ligger exakt i spåret på utkastsförlängningen (2). ● Tryck in bultarna (I) på vänster och höger sida.

7.4 Öppna och stänga

utkastlucka Öppna utkastlucka: ● Fäll upp utkastluckan (D) och låt låsspärren (1) snäppa in i utkastsförlängningen för hackning. Stänga utkastlucka: ● Lyft låsspärren (1) lite och fäll ned utkastluckan (D) för transport eller platsspararande förvaring.

● Kombinyckeln (Q) kan läggas in nedifrån i verktygsfacket (2) baktill på tratten (1).

8.1 Vilket material kan bearbetas?

Organiska plantrester som t.ex. frukt- och grönsaksavfall, blommaterial, löv, men även gren- och häckmaterial samt kraftigt och yvigt grenmaterial.

8.2 Vilket material kan inte bearbetas?

Stenar, glas, metalldelar (ståltråd, spik ...) eller plast får inte komma in i kompostkvarnen. Grundregel: Material som inte hör hemma på komposten ska inte heller bearbetas med kompostkvarnen.

8.3 Maximal grendiameter

Uppgifterna gäller för färskt grenmaterial: N Självgängande skruv P5 x 40

7. Göra maskinen klar för

användning Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet”. ( 4.) Snabblåsen (M) kan bara demonteras genom att förstöras. Pos. Beteckning Antal

Gren- och häckmaterial bör bearbetas i färskt tillstånd, eftersom hackningseffekten är bättre vid färskt material än vid uttorkat eller vått material. 80478 201 9915 D - SV

8.4 Användarens arbetsområde

● Av säkerhetsskäl, för att inte skadas av material som slungas ut, måste användaren uppehålla sig inom arbetsområdet (grå yta X) under hela driftstiden (när elmotorn resp. förbränningsmotorn går).

8.5 Rätt maskinbelastning

Kompostkvarnens elmotor eller förbränningsmotor får inte belastas så att varvtalet sjunker väsentligt. Fyll alltid på kontinuerligt och jämnt i kompostkvarnen. Upphör med påfyllningen, för att avlasta elmotorn eller förbränningsmotorn, om varvtalet sjunker under arbetet med kompostkvarnen.

8.6 Överbelastningsskydd

Om elmotorn överbelastas under arbetet kopplar det inbyggda överbelastningsskyddet automatiskt från elmotorn. Efter en avkylningsperiod på ca 10 minuter kan kompostkvarnen tas i bruk på nytt. Om överbelastningsskyddet löser ut ofta kan orsaken vara följande: – Ej lämplig anslutningskabel ( 10.1) – Elnätet överbelastat – Maskinen överbelastad pga för stora mängder hackmaterial eller slöa knivar

8.7 Om kompostkvarnens knivenhet

blockeras Stäng av elmotorn och dra ut elkabeln omedelbart, om kompostkvarnens knivenhet blockeras under arbetet. Ta därefter bort inmatningstratten och åtgärda orsaken till störningen.

8.8 Fylla på kompostkvarnen

Mjukt material: ● Mata in organiska växtrester som t.ex. frukt- och grönsaksavfall, blommaterial, löv, tunna grenar osv. via den stora, fyrkantiga öppningen (1). Hårt material: ● För in kvist- och häckmaterial samt grenmaterial långsamt i STIHL klöverbladsöppningen (2) och styr längs den högra trattväggen till knivverket. Hårt material dras då in automatiskt av maskinen.

Maskinen kan bara startas med strömbrytaren och inte genom att sätta i anslutningskabeln i eluttaget.

Elmotorn resp. hackverktyget får endast tas i bruk vid korrekt stängd inmatningstratt. Om den högra låsskruven (sett framifrån) lossas under drift stängs elmotorn av automatiskt och hackverktyget stannar efter några få sekunder.

Elmotorbromsen förkortar avstanningstiden från avstängning till knivstillestånd till några sekunder.

Kompostkvarnen har skyddskåpor i inmatnings- och utkastområdet. Till detta hör hela inmatningstratten med trattöverdel och stänkskydd, utkastsförlängningen samt utkastluckan. Skyddskåporna garanterar ett säkert avstånd från hackknivarna vid hackning.

Skär först mycket yviga grenar i mindre bitar med en trädgårdssax.

9. Säkerhetsanordningar

Risk för personskador! Läs noggrant kapitlet ”För din säkerhet” ( 4.) och beakta alla säkerhetsanvisningar före idrifttagningen av kompostkvarnen.163 DEENFRNLITESPTNOFIDAPLSLSKHU SV 0478 201 9915 D - SV Anslutningskablarna som används får inte vara lättare än gummislangkablar H07 RN-F DIN/VDE 0282. Nätanslutningskabelns minsta area måste vara 3x1,5mm² vid en längd på upp till 25 m resp. 3x2,5mm² vid en längd på minst 25 m. Anslutningskablarnas kopplingar måste vara av gummi eller gummiöverdragna och motsvara normen DIN/VDE 0620. Anslutningskontakterna måste vara stänkvattenskyddade. Olämpliga förlängningskablar medför effektförlust och kan orsaka skador på elmotorn. Denna maskin är avsedd för anslutning till en huvudledning med en systemimpedans

max på anslutningspunkten (servisledning) på maximalt 0,279 Ohm vid 50 Hz. Användaren måste se till att maskinen endast anslutes till en huvudledning som uppfyller dessa krav. Vid behov kan den lokala elleverantören svara på frågor om systemimpedansen.

10.2 Ansluta elkabel

● Lyft klämman (1). ● Anslut elkabelns kontakt. ● Släpp klämman.

10.3 Starta kompostkvarnen

● Anslut elkabeln. ( 10.2) ● Tryck på den gröna knappen (1) på strömbrytaren. Påbörja inmatningen av hackmaterial först när elmotorn har uppnått maximalt varvtal (tomgångsvarvtal).

10.4 Stänga av kompostkvarnen

● Tryck på den röda knappen (1) på strömbrytaren. Kompostkvarnens elmotor stängs av och bromsas automatiskt.

● Ställ kompostkvarnen på jämn och fast mark. ● Ta på kraftiga skyddshandskar, skyddsglasögon och hörselskydd. ● Öppna utkastluckan. ( 7.4) ● Anslut kompostkvarnens elkabel. ( 10.2) ● Starta kompostkvarnen. ( 10.3) ● Vänta tills kompostkvarnen har uppnått maximalt varvtal (tomgångsvarvtal). ● Fyll på kompostkvarnen rätt med hackmaterial. ( 8.8) ● Stäng av kompostkvarnen. ( 10.4)

11.1 Göra rent maskinen

Underhållsintervall: Efter varje användning Rengör maskinen grundligt varje gång du har använt den. Bra skötsel skyddar maskinen mot skador och förlänger livslängden. Elmotorer är skyddade mot stänkvatten. Skydda finfördelningsverktyg och kvarnens innandöme mot korrosion med i handeln förekommande rostskyddsmedel, t.ex. rapsolja). Maskinen får endast rengöras i den visade positionen. ● Demontera inmatningstratten. ( 11.2) Ta bort föroreningar på kylluftskanalen (insugsöppning) på elmotorns kåpa, för att garantera en tillräcklig kylning av elmotorn. Rikta aldrig en vattenstråle mot elmotorns resp. förbränningsmotorns delar, tätningar, lagerställen och elektriska komponenter som strömbrytare. Detta skulle leda till dyra reparationer. Om föroreningar och hård smuts inte går bort med en borste, fuktig trasa eller träpinne rekommenderar STIHL att ett specialrengöringsmedel (t.ex. STIHL specialrengöring) används. Använd inte aggressivt rengöringsmedel. Rengör knivplattorna regelbundet.

Påfyllning av kompostkvarnen får endast genomföras av en person.

Risk för personskador! Läs noggrant kapitlet ”För din säkerhet” ( 4.), särskilt underkapitlet ”Underhåll och reparation” ( 4.7), och beakta alla säkerhetsanvisningar före underhåll- eller rengöring av maskinen. Dra ut elkontakten före alla underhållsarbeten.

● Lossa båda låsskruvarna (1) tills de roterar fritt. De är oförlorbara och ska sitta kvar på inmatningstratten. ● Fäll inmatningstratten (2) bakåt och ta bort den.

11.3 Montera inmatningstratt

● Fäst inmatningstratten (1) i fästhakarna på grundmaskinen (2) och fäll den framåt. ● Dra åt båda låsskruvarna (3) samtidigt.

11.4 Fixera knivplatta

● Demontera inmatningstratten. ( 11.2) ● Lossa skruven (1). ● Vrid knivplattan, tills urtaget är framför låsanordningen (2). ● Skjut in låsanordningen (2) i urtaget. ● Dra åt skruven (1) lätt.

11.5 Underhåll av knivar

Underhållsintervall: Före varje användning ● Demontera inmatningstratten. ( 11.2) ● Fixera knivplattan. ( 11.4) ● Kontrollera om knivarna är skadade (hack eller sprickor) eller slitna, och vänd resp. byt dem vid behov. Slitagegräns knivar: 1 Vändknivar ● Mät avståndet (A) från hålet till knivens kant på flera ställen på knivarna. Minsta avstånd 6 mm 2 Fläktknivar ● Mät knivbredden (B) vid den uppböjda kanten på fläktkniven. Minsta knivbredd 18 mm Demontera knivsats: ● Fixera knivplattan. ( 11.4) ● Lossa skruven (1). ● Ta bort skruven (1), fläktkniven (2) och knivplattan (3). Montera knivsats: ● Sätt in och fixera knivplattan (3). ( 11.4) ● Fäst fläktkniven (2) och skruva fast skruven (1) (25 Nm). ● Skjut tillbaka låsanordningen och fixera den med skruven, så att knivplattan kan rotera fritt igen. ( 11.4) Vända knivar: ● Demontera knivplattan, lossa därefter skruvarna (4) och ta bort dem tillsammans med muttrarna (5). ● Lyft bort kniven (6). ● Rengör knivplattan. ● Vänd kniven (6) och placera den med den vassa kanten fritt på knivplattan, och se till att hålen stämmer överens. ● Sätt in skruvarna (4) genom hålen och skruva fast muttrarna (5). Dra åt muttrarna (5) med 10 Nm. Slipa knivar: Knivar som är slöa på båda sidor måste slipas före fortsatt arbete. Knivarna bör alltid slipas av en fackman för att maskinen garanterat ska fungera optimalt. STIHL rekommenderar en STIHL servande fackhandel. ● Demontera knivarna för slipning. ● Kyl knivarna under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivarnas hållfasthet. ● Slipa kniven jämnt, för att förhindra vibration pga obalans. ● Kontrollera knivarna beträffande skador före monteringen: knivarna måste bytas ut om hack och sprickor är synliga eller när slitagegränsen har uppnåtts. Låsanordningen måste alltid fällas tillbaka och säkras med skruven efter monteringen av knivplattan och före idrifttagningen (se bild).

Knivarna ska vändas resp. bytas ut innan den angivna slitagegränsen uppnås. STIHL rekommenderar en STIHL servande fackhandel. Det föreskrivna åtdragningsmomentet måste följas exakt för att klippverktyget ska sitta fast säkert. Slöa hackknivar medför att hackningseffekten avtar. En slö vändkniv kan därför vändas en gång.165 DEENFRNLITESPTNOFIDAPLSLSKHU SV 0478 201 9915 D - SV ● Slipa knivarna med en vinkel på 30°. ● Slipa knivarna mot eggen. ● Ta bort graden på eggen efter slipningen med ett fint slippapper vid behov. ● Beakta åtdragningsmomenten i avsnittet ”Vända knivar” vid knivmonteringen.

11.6 Elmotor och hjul

Elmotorn är underhållsfri. Hjulens lager är underhållsfria.

11.7 Förvaring och vinteruppehåll

Förvara kompostkvarnen i ett torrt, slutet och dammfritt utrymme. Se till att maskinen förvaras utom räckhåll för barn. Förvara alltid kompostkvarnen i säkert bruksskick och med monterad inmatningstratt. Beakta följande punkter vid en längre tids uppställning av kompostkvarnen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen. ● Olja resp. fetta in alla rörliga delar.

12.1 Lyfta eller bära

kompostkvarnen ● 1:a personen: Håll fast kompostkvarnen i handtaget på trattöverdelen (1). ● 2:a personen: Håll fast kompostkvarnen i listen på utkastsförlängningen (2). ● Lyft kompostkvarnen samtidigt.

12.2 Dra eller skjuta

kompostkvarnen ● Håll fast kompostkvarnen i handtaget (1) och tippa den bakåt. ● Kompostkvarnen kan dras eller skjutas långsamt (gånghastighet).

kompostkvarnen på en lastyta ● Säkra maskinen med lämpliga fästanordningar så att den inte kan välta. Fäst rep resp. band i hjulstativet (1) eller på inmatningstratten (2). Viktiga anvisningar för underhåll och skötsel av produktgruppen Eldrivna kompostkvarnar (STIHL GHE) STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:

1. Förslitningsdelar

Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd. Dit hör bl.a.: –Kniv – Knivplatta

2. Följ alltid anvisningarna i denna

bruksanvisning Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas. Detta gäller särskilt vid – underdimensionerad anslutningskabel (area)

Risk för personskador! Läs noggrant och beakta kapitlet ”För din säkerhet”, särskilt kapitlet ”Transportera maskinen” före transport. ( 4.4) Det krävs minst 2 personer för att lyfta eller bära maskinen. Använd alltid lämplig skyddsutrustning som skyddar underarmarna och överkroppen.

13. Minimera slitage och

förhindra skador0478 201 9915 D - SV

– felaktig elanslutning (spänning) – förändringar på produkten som inte har godkänts av STIHL – användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga – ej avsedd användning av produkten – användning av produkten för sport- eller tävlingsändamål – följdskador som orsakas av att produkten har använts med defekta komponenter.

Alla arbeten som beskrivs i avsnittet ”Underhåll” måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för. Hit räknas bl.a. – skador på elmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning, kylflänsar, fläkthjul) – korrosions- och andra följdskador orsakade av en felaktig förvaring – skador på maskinen pga användningen av kvalitativt mindervärdiga reservdelar – skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel. Kniv:

Hackmaterial hör inte hemma bland soporna, utan bör komposteras. Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. En felaktig sluthantering kan skada hälsan och belasta miljön.

16.1 EU-konformitetsdeklaration –

kompostkvarn STIHL GHE 105.0 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österrike förklarar på eget ansvar att – Typ: eldriven kompostkvarn – Fabrikat: STIHL – Typ: GHE 105.0 – Effekt: 2 200 W – Modellnummer: 6007 motsvarar de gällande bestämmelserna i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande standarder, vars version var giltig vid respektive produktionsdatum: EN 50434, EN 60335-1, EN 55014-1 och EN 55014-

Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga V. – Uppmätt ljudnivå: 99,4 dB(A) – Garanterad ljudnivå: 102 dB(A) Tekniska underlag förvaras hos STIHL Tirol GmbH. Tillverkningsår och maskinnummer finns på kompostkvarnen. Langkampfen, 31.10.2023 STIHL Tirol GmbH

14. Vanliga reservdelar

konformitetsdeklaration167 DEENFRNLITESPTNOFIDAPLSLSKHU SV 0478 201 9915 D - SV med fullmakt Matthias Fleischer, chef för produktutveckling med fullmakt Sven Zimmermann, avdelningschef inom kvalitet

• Varning! Vid en nätsäkring under 16 A kan säkringen lösa ut ofta vid start eller kraftig belastning.

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier. Information om uppfyllandet av REACH- förordningen (EG) nr 1907/2006 finns på www.stihl.com/reach. Störning: Elmotorn startar inte Möjlig orsak: – Elmotorns skydd aktiverat – Ingen nätspänning – Anslutningskabel resp. anslutningskontakt eller strömbrytare defekt – Säkring i Storbritannien-kontakt skadad (gäller endast maskiner för Storbritannien) – Inmatningstratten inte stängd enligt föreskrift – säkerhetsbrytare i funktion (säkerhetslås) – Knivplattan blockerad – Låsanordningen inte tillbakafälld Åtgärd: – Låt maskinen svalna ( 8.6) – Kontrollera elkabel och säkring ( 10.1) – Kontrollera resp. byt ut kabel, kontakt, anslutning resp. strömbrytare (elektriker) ( 10.1) – Byt säkring – Stäng och skruva fast inmatningstratten enligt föreskrift ( 11.3) – Demontera inmatningstratten och ta bort rester av hackmaterial i kåpan (varning: Dra ut elkabeln) ( 11.2) – Fäll tillbaka låsanordningen ( 11.4)

)10A Märkspänning 230 V~ Frekvens 50 Hz Varvtal (n) 2 720 varv/min Nätsäkring 16 A* Skyddsklass I Skyddstyp stänkvattenskyd- dad (IPX4) Driftstyp P40 40 s belastnings- tid 60 s tomgångstid Åtdragningsmoment skruv knivplatta 25 Nm Åtdragningsmoment skruv vändkniv 10 Nm L/B/H 77/48/97 cm Vikt (m) 20 kg 20 kg (CH) 21 kg (GB) Buller: Enligt 2000/14/EC / S.I. 2001/1701: Garanterad ljudnivå

3 dB(A) Enligt EN 50434: Ljudtrycksnivå på arbetsplats L

Störning: Säkringen går ofta Möjlig orsak: – Ej lämplig anslutningskabel – Elnätet överbelastat – Maskinen överbelastad Åtgärd: – Använd en lämplig anslutningskabel ( 10.1) – Anslut maskinen till en annan strömkrets – Reducera mängden hackmaterial. Vänd, slipa eller byt ut hackknivarna ( 11.5) Störning: Försämrad hackningseffekt Möjlig orsak: – Slöa knivar Åtgärd: – Vänd, slipa eller byt ut knivarna ( 11.5)

19.1 Överlämningsbekräftelse

19.2 Servicebekräftelse

Överlämna denna bruksanvisning till din STIHL servande fackhandel vid underhåll. Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den Datum för nästa service
