MANUAL DE UTILIZARE GHE 105 STIHL

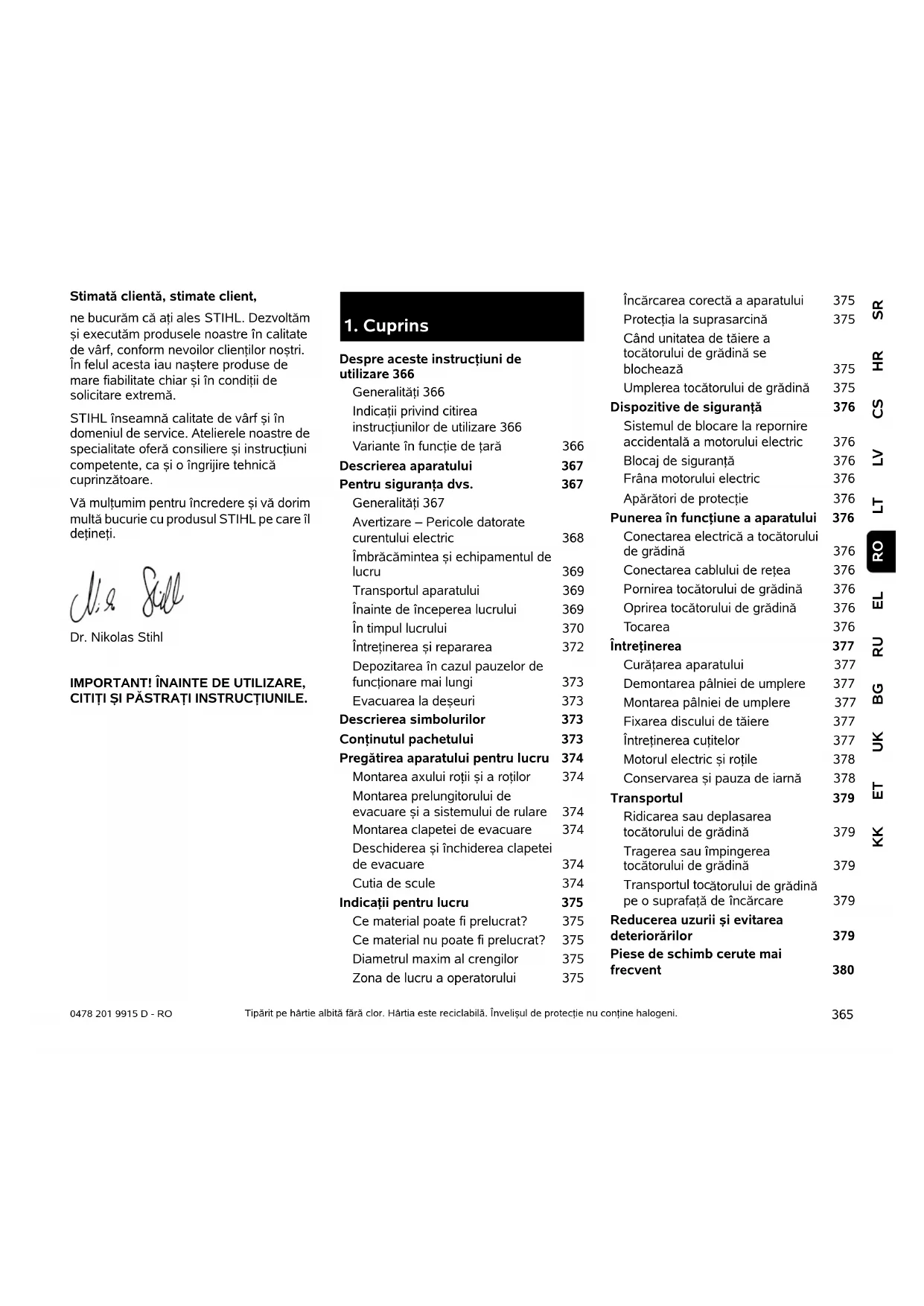

SRHRCSLVLTRO 0478 201 9915 D - RO ELRUBGUKETKK Stimată clientă, stimate client, ne bucurăm că aţi ales STIHL. Dezvoltăm şi executăm produsele noastre în calitate de vârf, conform nevoilor clienţilor noştri. În felul acesta iau naştere produse de mare fiabilitate chiar şi în condiţii de solicitare extremă. STIHL înseamnă calitate de vârf şi în domeniul de service. Atelierele noastre de specialitate oferă consiliere şi instrucţiuni competente, ca şi o îngrijire tehnică cuprinzătoare. Vă mulţumim pentru încredere şi vă dorim multă bucurie cu produsul STIHL pe care îl deţineţi. Dr. Nikolas Stihl IMPORTANT! ÎNAINTE DE UTILIZARE, CITIŢI ŞI PĂSTRAŢI INSTRUCŢIUNILE. Tipărit pe hârtie albită fără clor. Hârtia este reciclabilă. Învelişul de protecţie nu conţine halogeni.

Despre aceste instrucţiuni de utilizare 366 Generalităţi 366 Indicaţii privind citirea instrucţiunilor de utilizare 366 Variante în funcţie de ţară 366 Descrierea aparatului 367 Pentru siguranţa dvs. 367 Generalităţi 367 Avertizare – Pericole datorate curentului electric 368 Îmbrăcămintea şi echipamentul de lucru 369 Transportul aparatului 369 Înainte de începerea lucrului 369 În timpul lucrului 370 Întreţinerea şi repararea 372 Depozitarea în cazul pauzelor de funcţionare mai lungi 373 Evacuarea la deşeuri 373 Descrierea simbolurilor 373 Conţinutul pachetului 373 Pregătirea aparatului pentru lucru 374 Montarea axului roţii şi a roţilor 374 Montarea prelungitorului de evacuare şi a sistemului de rulare 374 Montarea clapetei de evacuare 374 Deschiderea şi închiderea clapetei de evacuare 374 Cutia de scule 374 Indicaţii pentru lucru 375 Ce material poate fi prelucrat? 375 Ce material nu poate fi prelucrat? 375 Diametrul maxim al crengilor 375 Zona de lucru a operatorului 375 Încărcarea corectă a aparatului 375 Protecţia la suprasarcină 375 Când unitatea de tăiere a tocătorului de grădină se blocheaz ă 375 Umplerea tocătorului de grădină 375 Dispozitive de siguranţă 376 Sistemul de blocare la repornire accidentală a motorului electric 376 Blocaj de siguranţă 376 Frâna motorului electric 376 Apărători de protecţie 376 Punerea în funcţiune a aparatului 376 Conectarea electrică a tocătorului de grădină 376 Conectarea cablului de reţea 376 Pornirea tocătorului de grădină 376 Oprirea tocătorului de grădină 376 Tocarea 376 Întreţinerea 377 Curăţarea aparatului 377 Demontarea pâlniei de umplere 377 Montarea pâlniei de umplere 377 Fixarea discului de tăiere 377 Întreţinerea cuţitelor 377 Motorul electric şi roţile 378 Conservarea şi pauza de iarnă 378 Transportul 379 Ridicarea sau deplasarea tocătorului de grădină 379 Tragerea sau împingerea tocătorului de grădină 379 Transportul toc ătorului de grădină pe o suprafaţă de încărcare 379 Reducerea uzurii şi evitarea deteriorărilor 379 Piese de schimb cerute mai frecvent 3800478 201 9915 D - RO

Aceste instrucţiuni de utilizare sunt o traducere a instrucţiunilor originale al producătorului, în sensul Directivei CE 2006/42/CE. STIHL se preocupă permanent de dezvoltarea gamei sale de produse; din acest motiv, trebuie să ne rezervăm dreptul de a efectua modificări ale setului de livrare în ceea ce priveşte forma, tehnologia şi dotările. În consecinţă, nu se pot solicita daune sau alte pretenţii pe baza datelor şi figurilor din această broşură. În aceste instrucţiuni de utilizare pot fi descrise modele care nu sunt disponibile în fiecare ţară. Aceste instrucţiuni de utilizare sunt protejate conform dreptului de autor. Toate drepturile rămân rezervate, în special dreptul de multiplicare, traducere şi prelucrare cu sisteme electronice.

2.2 Indicaţii privind citirea

instrucţiunilor de utilizare Imaginile şi textele descriu anumite operaţii. Toate simbolurile aplicate pe aparat sunt explicate în aceste instrucţiuni de utilizare. Direcţia în care se priveşte: Direcţia privirii în timpul utilizării stânga şi dreapta în instrucţiunile de utilizare: utilizatorul se află în spatele aparatului (poziţia de lucru). Trimiteri la capitole: Cu ajutorul unei săgeţi se face trimitere la capitole şi subcapitole pentru mai multe detalii. Exemplul următor face trimitere la un capitol: ( 3.) Marcarea pasajelor de text: Instrucţiunile descrise pot fi marcate în următoarele moduri. Operaţii care necesită intervenţia utilizatorului: ● Se deşurubează şurubul (1) cu o şurubelniţă, se acţionează maneta (2)

Enumerări de ordin general: – Utilizarea produsului la manifestări sportive sau concursuri Texte cu semnificaţie suplimentară: Pentru a le evidenţia suplimentar în instruc ţiunile de utilizare, pasajele de text cu semnificaţie suplimentară sunt marcate cu unul dintre simbolurile descrise în continuare. Texte cu trimitere la figuri: Figurile care explică utilizarea aparatului le găsiţi la începutul instrucţiunilor de utilizare. Simbolul cameră foto serveşte la asocierea figurilor de pe paginile cu figuri cu pasajele de text corespunzătoare din instrucţiunile de utilizare.

2.3 Variante în funcţie de ţară

STIHL livrează aparatele cu ştechere şi comutatoare diferite, în funcţie de ţara de destinaţie. În imagini sunt reprezentate aparatele cu ştechere Euro; racordul la reţea al aparatelor cu alte tipuri de ştechere se face în acelaşi mod. Protecţia mediului 380 Declaraţia de conformitate 380 Declara?ie de conformitate UE tocător de grădină STIHL GHE 105.0 380 Specificaţii tehnice 381 REACH 381 Identificarea cauzelor defecţiunilor 381 Planul de întreţinere 382 Confirmare de predare 382 Confirmare de service 382

2. Despre aceste instrucţiuni

de utilizare Pericol! Pericol de accidentare sau rănire gravă a persoanelor. Trebuie adoptat sau trebuie evitat un anumit comportament. Avertizare! Pericol de rănire a persoanelor. Printr-un anumit comportament se previn răniri posibile sau probabile. Atenţie! Rănirile uşoare sau daunele materiale pot fi prevenite printr-un anumit comportament. Indicaţie Informaţii pentru o mai bună folosire a aparatului şi pentru prevenirea posibilelor greşeli de utilizare.

În timpul lucrului cu aparatul se vor respecta neapărat următoarele instrucţiuni de prevenire a accidentelor. Înaintea primei puneri în funcţiune, instrucţiunile de utilizare trebuie citite cu atenţie şi integral. Păstraţi cu grijă instrucţiunile de utilizare pentru a putea fi folosite ulterior. Aceste măsuri de precauţie sunt indispensabile pentru siguranţa dvs., dar enumerarea lor nu este limitativă. Utilizaţi aparatul întotdeauna cu grijă şi spirit de răspundere şi aveţi în vedere că utilizatorul aparatului este responsabil în cazul accidentării unor persoane sau al deteriorării bunurilor acestora. Familiarizaţi-vă cu elementele de comandă şi cu utilizarea aparatului. Folosirea aparatului este permisă numai persoanelor care au citit instrucţiunile de utilizare şi sunt familiarizate cu manevrarea acestuia. Înainte de prima punere în funcţiune, utilizatorul trebuie să se preocupe să-şi însuş ească instrucţiunile practice şi de specialitate. Utilizatorul trebuie instruit de către vânzător sau de către un alt specialist asupra modului în care se lucrează în siguranţă cu acest aparat. Cu ocazia acestei instruiri, utilizatorul trebuie atenţionat asupra faptului că, pentru utilizarea aparatului, este nevoie de atenţie şi concentrare deosebite. Riscurile reziduale nu pot fi evitate, chiar şi în cazul utilizării acestui aparat în mod corespunzător. Aparatul, împreună cu toate accesoriile ataşate, poate fi transmis, respectiv împrumutat, numai unor persoane care au fost instruite sau sunt familiarizate în principiu cu acest model şi cu utilizarea lui. Instrucţiunile de utilizare constituie parte integrantă a aparatului şi trebuie să-l însoţească. Asiguraţi-vă că utilizatorul este apt din punct de vedere fizic, senzorial şi mental, să opereze şi să lucreze cu aparatul. Dacă utilizatorul este doar parţial apt din punct de vedere fizic, senzorial sau mental, utilizatorul are voie să lucreze cu aparatul doar sub supraveghere sau după ce a fost instruit de o persoană responsabilă. Asiguraţi-vă că utilizatorul este major şi a fost format profesional sub supraveghere, conform reglementărilor naţionale. Folosiţi aparatul numai dacă sunteţi odihnit şi vă aflaţi într-o stare fizică şi psihică bună. În cazul în care sănătatea vă este afectată, întrebaţi medicul dvs. dacă lucrul cu aparatul este oportun. După consumul de alcool, de droguri sau de medicamente care diminuează capacitatea de reacţie, nu este permis lucrul cu acest aparat. Aparatul este conceput pentru utilizare privată. Atenţie – Pericol de accidentare! Tocătorul de grădină nu poate fi folosit (enumerare incompletă): – pentru alte materiale (de ex. sticlă, metal). – pentru lucrări care nu sunt descrise în aceste instrucţiuni de utilizare. – pentru producerea de alimente (de ex. mărunţirea gheţii, presare).

3. Descrierea aparatului

1 Pâlnie 2 Şuruburi de închidere 3 Clapeta de evacuare 4 Suport de roată 5 Aparat de bază 6 Mâner de prindere 7 Întrerupător de pornire- / oprire cu racord de reţea 8 Etichetă cu caracteristici de putere, cu numărul maşinii 9 Cutie de scule

4. Pentru siguranţa dvs.

Pericol de rănire! Persoanele neinstruite nu pot recunoaşte sau evalua pericolele generate de tocătorul de grădină. Utilizatorii sau alte persoane pot fi rănite grav sau pot deceda. Pericol de moarte prin asfixiere! Pericol de asfixiere pentru copii dacă se joacă cu materialul de ambalare. Materialul de ambalare nu se va ţine în niciun caz la îndemâna copiilor. Tocătoarele de grădină STIHL sunt adecvate pentru mărunţirea materialului cu crengi şi a resturilor de plante. Nu este permisă o altă utilizare, aceasta putând fi periculoasă sau de natură a produce deteriorări aparatului.0478 201 9915 D - RO

Din motive de siguranţă sunt interzise orice modificări ale aparatului, în afară de montarea competentă a accesoriilor atestate de STIHL; în caz contrar se pierde garanţia. Informaţii despre accesoriile atestate obţineţi de la distribuitorul autorizat STIHL. Sunt interzise orice modificări aduse aparatului în scopul modificării puterii sau turaţiei motorului cu ardere internă, respectiv ale motorului electric. Nu este permisă transportarea cu aparatul a obiectelor, animalelor sau persoanelor, în special a copiilor. La utilizarea în spaţii publice, parcuri, terenuri de sport, pe drumuri şi în întreprinderi agricole şi forestiere, sunt necesare măsuri sporite de precauţie. Nu daţi drumul la aparat, decât dacă se află pe o suprafaţă plană şi nu poate rula singur de pe aceasta.

4.2 Avertizare – Pericole datorate

curentului electric Puneţi aparatul în funcţiune numai aşezat cu cablul de alimentare desfăşurat. În cazul utilizării unui tambur cu cablu, acesta trebuie complet desfăşurat înainte de întrebuinţare. Nu utilizaţi niciodată un cablu prelungitor deteriorat. Înlocuiţi astfel de cabluri defecte cu unele noi şi nu efectuaţi reparaţii la cablurile prelungitoare. În cazul în care cablul de reţea, respectiv cablul prelungitor, se defectează în timpul funcţionării, acestea vor fi deconectate urgent de la alimentarea electrică. Nu se ating niciodată cablul de reţea, respectiv cablul prelungitor, dacă sunt deteriorate. Aparatul nu poate fi utilizat în cazul în care cablurile de alimentare sunt deteriorate sau uzate. Verificaţi în special cablul de reţea în privinţa unor eventuale deteriorări sau îmbătrâniri. Lucrările de întreţinere şi reparaţii la cablurile de reţea pot fi efectuate numai de personal de specialitate, special instruit. Atingeţi unitatea de tăiere (cuţitul) numai după ce aparatul este deconectat de la reţea. Asiguraţi-vă întotdeauna de protecţia suficientă prin siguranţe a cablurilor de reţea utilizate. Nu lucraţi pe ploaie sau în mediu umed. Se vor folosi exclusiv cabluri prelungitoare cu protecţie la umezeală pentru uz în exterior, adecvate pentru utilizarea cu acest aparat ( 10.1). Cablul de alimentare se va decupla ţinând de priză şi de ştecher, nu trăgând direct de cablu. Nu lăsaţi aparatul neprotejat în ploaie. Dacă aparatul este cuplat la un generator electric, trebuie avut în vedere că, datorită variaţiilor de tensiune, el se poate defecta. Aparatul se va conecta numai la o priză care dispune de un releu diferenţial de protecţie, cu un curent de declanşare de cel mult 30 mA. Indicaţii mai amănunţite vă va oferi electricianul. Atenţie! Pericol de electrocutare! Deosebit de importante din punct de vedere al siguranţei electrice sunt cablul de reţea, ştecherul acestui cablu, întrerupătorul de pornire / oprire şi cablul de alimentare. Pentru a nu se expune pericolului de electrocutare, nu este permisă utilizarea cablurilor de alimentare, prizelor şi ştecherelor deteriorate sau care nu corespund normativelor. Din acest motiv, cablurile de alimentare vor fi verificate periodic cu privire la semnele unei deteriorări sau îmbătrâniri (fragilitate). Pericol de electrocutare! Nu conectaţi un cablu deteriorat la reţeaua electrică şi nu-l atingeţi înainte de a fi deconectat de la reţeaua electrică.369 SRHRCSLVLTRO 0478 201 9915 D - RO ELRUBGUKETKK

4.3 Îmbrăcămintea şi echipamentul de

lucru Purtaţi întotdeauna în timpul lucrului încălţăminte rezistentă, cu talpă aderentă. Nu lucraţi descălţat sau încălţat, de exemplu, cu sandale. Purtaţi întotdeauna mănuşi de protecţie din piele cu manşetă închisă în timpul lucrului şi, în special, în timpul lucrărilor de întreţinere şi la transportul aparatului. În timpul lucrului, purtaţi întotdeauna ochelari de protecţie bine fixaţi. Ochelarii de protecţie adecvaţi sunt testaţi în ceea ce priveşte rezistenţa mecanică în confomitate cu standardul EN 166 sau cu prevederile naţionale şi sunt disponibili în comerţ cu marcajul corespunzător. Purtaţi întotdeauna antifoane în timpul lucrului. Antifoanele adecvate sunt testate conform standardului EN 352 sau conform prevederilor naţionale şi sunt disponibile în comerţ cu marcajul corespunzător. Purtaţi-le pe ambele pe întreaga durată a lucrului. La lucrul cu aparatul trebuie purtată îmbrăcăminte adecvată şi strânsă pe corp, respectiv salopetă, nu halat de lucru. În timpul lucrului cu aparatul, nu purtaţi fular, cravată, bijuterii şi nici panglici, şireturi sau alte piese de îmbrăcăminte care se depărtează de corp. Pe întreaga perioadă a lucrului şi în timpul tuturor lucrărilor efectuate la aparat, părul lung trebuie protejat şi asigurat (batic, şapcă etc.).

4.4 Transportul aparatului

Lucraţi numai cu mănuşi de protecţie ( 4.3) pentru a evita rănirea la atingerea pieselor ascuţite sau fierbinţi ale aparatului. Nu transportaţi aparatul cu motorul electric în funcţiune. Înainte de transport opriţi motorul electric, aşteptaţi să se oprească cuţitele şi scoateţi ştecherul din priză. Aparatul se va transporta numai cu motorul electric răcit. Transportaţi aparatul numai cu pâlnia de umplere montată corespunzător. Aveţi în vedere greutatea aparatului, în special în cazul răsturnării pe o parte. Folosiţi dispozitive adecvate de încărcare (rampe de încărcare, dispozitive de ridicare). Asiguraţi aparatul pe suprafaţa de încărcare cu elemente de fixare dimensionate corespunzător (chingi, cabluri etc.), în punctele de fixare indicate în aceste instrucţiunile de utilizare. ( 12.3) Împingeţi sau trageţi aparatul numai la pas. Nu îl remorca ţi! La transportul aparatului, aveţi în vedere reglementările legale din zonă, în special cele referitoare la asigurarea încărcăturii şi la transportul obiectelor pe suprafeţe de încărcare.

4.5 Înainte de începerea lucrului

Asiguraţi-vă că aparatul va fi folosit numai de către persoane care cunosc instrucţiunile de utilizare. Înainte de prima utilizare a aparatului, îndepărtaţi materialul de ambalare şi siguranţele pentru transport. Respectaţi reglementările locale referitoare la orele de utilizare a aparatelor de grădină acţionate cu motor cu ardere internă, respectiv cu motor electric. Înainte de utilizarea aparatului, se vor înlocui toate piesele defecte precum şi cele uzate complet sau deteriorate. Etichetele referitoare la pericole şi la avertizări de pe aparat care sunt deteriorate sau care au devenit ilizibile vor fi înlocuite. Distribuitorul dvs. STIHL vă poate pune la dispoziţie etichete şi toate celelalte piese de schimb. Înainte de punerea în funcţiune, trebuie să se verifice şi să se asigure următoarele aspecte: – Aparatul este în stare sigură de funcţionare. Aceasta înseamnă că toate apărătorile şi dispozitivele de protecţie se află la locul lor şi sunt în stare perfectă. Pericol de rănire! Utilizatorul se poate răni din cauza cuţitelor expuse. Pericol de accidentare! Piesele uzate sau deteriorate (de exemplu, cuţitele tocite) pot afecta siguranţa aparatului şi pot cauza răniri ale utilizatorului.0478 201 9915 D - RO

– Racordul electric este conectat la o priză instalată conform reglementărilor. –Izolaţia cablului de alimentare şi a cablului prelungitor, ştecherul şi cuplorul sunt în stare perfectă. – Nicio parte a aparatului (carcasa motorului electric, dispozitivele de protecţie, elementele de fixare, cuţitele, axul cuţitelor, discurile de tăiere etc.) nu este uzată sau deteriorată. – În aparat nu a rămas material de tocat şi pâlnia de umplere este goală. – Toate şuruburile, piuliţele şi celelalte elemente de fixare sunt montate, respectiv sunt bine strânse. Înainte de punerea în funcţiune, strângeţi bine şuruburile şi piuliţele slăbite (a se respecta cuplul de strângere). Utilizaţi aparatul numai în aer liber şi nu în apropierea unui perete sau a altui obiect rigid, pentru a diminua pericolul de accidentare sau de producere a pagubelor materiale (limitarea posibilităţii utilizatorului de a se feri, spargere de geamuri, zgârieturi la autovehicule etc.) Aparatul trebuie aşezat într-o poziţie sigură, pe o suprafaţă orizontală şi solidă. Nu utilizaţi aparatul pe o suprafaţă pavată sau pe care este presărat pietriş, deoarece materialul aruncat în afară sau ridicat în vârtej poate provoca răniri. Înainte de fiecare punere în funcţiune, se va verifica dacă aparatul este închis conform instrucţiunilor. ( 11.3) Familiarizaţi-vă cu întrerupătorul de pornire / oprire, pentru a putea reacţiona rapid şi corect în situaţii de urgenţă. Dispozitivul de protecţie împotriva stropirii din pâlnia de alimentare trebuie să acopere orificiul pentru umplere şi trebuie să fie intact – schimbaţi dispozitivul de protecţie împotriva stropirii dacă este defect. Pericol de accidentare! Puneţi aparatul în funcţiune numai dacă este montat corespunzător. Dacă unele piese lipsesc de pe aparat (de exemplu roţi), nu se mai păstrează distanţele de siguranţă prescrise iar aparatul poate avea o stabilitate micşorată. Înainte de fiecare pornire, se va verifica vizual dacă aparatul se află în stare corespunzătoare instrucţiunilor! Stare corespunzătoare instrucţiunilor înseamnă că aparatul este asamblat complet, în special că: – partea superioară a pâlniei este montată pe partea inferioară a acesteia; – în partea superioară a pâlniei sunt montate corect protectorul împotriva stropirii şi setul de pâlnie cu deschiderea în formă de trifoi STIHL; – pâlnia de umplere este montată pe aparatul de bază şi ambele şuruburi de închidere sunt bine strânse cu mâna; – suportul de roată este complet montat; – ambele roţi sunt montate; – toate dispozitivele de protecţie (jgheabul de evacuare, protectorul împotriva stropirii etc.) trebuie să fie montate şi în bună stare; – unitatea de tăiere (discul de tăiere) este montat; – toate cuţitele sunt montate conform instrucţiunilor. Dispozitivele de cuplare şi de siguranţă montate pe aparat nu trebuie îndepărtate sau dezactivate. Verificaţi vizual dacă discul de tăiere nu prezintă defecte sau deformări şi, dacă este cazul, schimbaţi-l.

4.6 În timpul lucrului

Nu lucraţi niciodată dacă în zona periculoasă se află animale sau persoane, în special copii. Nu utilizaţi aparatul pe ploaie, pe furtună şi, în special, atunci când există pericol de trăsnet. Când solul este umed, există pericol mărit de accidentare datorită stabilităţii reduse. Trebuie lucrat cu deosebită atenţie pentru a preveni alunecarea. Dacă este posibil, evitaţi utilizarea aparatului când solul este umed. Lucraţi numai la lumina zilei sau la o lumină artificială suficient de intensă. Zona de lucru trebuie menţinută în ordine şi curăţenie pe toată durata lucrului. Se vor îndepărta obiectele ce prezintă pericol de împiedicare, cum ar fi pietre, crengi, cabluri etc. Suprafaţa pe care stă operatorul nu trebuie să se afle la un nivel mai ridicat decât cea pe care se află aparatul. Pornirea: Înainte de pornire, aduceţi aparatul într-o poziţie sigură şi aşezaţi-l vertical. Aparatul nu poate fi pus în func ţiune în niciun caz culcat. Porniţi aparatul cu atenţie, conform indicaţiilor din capitolul „Punerea în funcţiune a aparatului”. ( 10.3) Nu staţi în faţa deschiderii de evacuare la pornirea motorului cu ardere internă, respectiv a motorului electric. La pornire,371 SRHRCSLVLTRO 0478 201 9915 D - RO ELRUBGUKETKK în tocătorul de grădină nu trebuie să se afle material de tocat. Materialul de tocat ar putea fi aruncat în afară şi ar putea produce accidente. Aparatul nu trebuie înclinat la pornire. Se vor evita pornirile repetate într-un interval scurt, în special „joaca” la întrerupătorul de pornire- / oprire. Pericol de supraîncălzire a motorului electric! La pornirea acestui aparat, datorită variaţiilor de tensiune provocate în cazul unor condiţii nefavorabile ale reţelei electrice, pot fi perturbate alte aparate legate pe acelaşi circuit electric. În acest caz, se vor lua măsuri adecvate (de exemplu conectarea la alt circuit electric decât cel al aparatului afectat, utilizarea aparatului pe un circuit electric cu o impedanţă mai mică). Utilizarea în regim de lucru: În timpul funcţionării aparatului, nu ţineţi niciodată faţa sau alte părţi ale corpului deasupra pâlniei de umplere sau în faţa orificiului de evacuare. Păstraţi întotdeauna o distanţă corespunzătoare a capului şi corpului faţă de deschiderea de umplere. Nu introduceţi niciodată mâinile, alte părţi ale corpului sau îmbră cămintea în pâlnia de umplere sau în canalul de evacuare. Există un pericol major de accidentare pentru ochi, faţă, degete, mâini etc. Aveţi grijă întotdeauna să vă păstraţi echilibrul şi să aveţi o poziţie stabilă. Nu vă aplecaţi înainte. Nu este permisă manevrarea protectorului împotriva stropirii (de exemplu îndepărtarea, rabatarea în sus, prinderea, deteriorarea) în timpul funcţionării. La umplerea cu material, utilizatorul trebuie să stea în zona descrisă de lucru a operatorului. Rămâneţi pe întreaga durată a lucrului în zona de lucru şi în nici un caz în zona de evacuare. ( 8.4) Nu răsturnaţi niciodată aparatul în timp ce motorul cu ardere internă, respectiv motorul electric funcţionează. Dacă aparatul se răstoarnă în timpul funcţionării, opriţi imediat motorul electric şi scoate ţi din priză ştecherul cablului de alimentare. Aveţi grijă ca materialul de tocat să nu se blocheze în jgheabul de evacuare deoarece acest lucru duce la scăderea calităţii operaţiei de tocare sau la aruncarea înapoi în afară a materialului. La umplerea tocătorului cu material, se va avea grijă, în special, ca în camera de tocare să nu ajungă diverse corpuri străine, precum piese metalice, pietre, mase plastice, sticlă şi altele, deoarece acestea pot produce deteriorări sau aruncări înapoi în afară a materialelor din pâlnia de umplere. Aveţi în vedere că scula de tăiere continuă să se rotească mai multe secunde până la oprirea definitivă. Opriţi motorul electric, scoateţi ştecherul din priză şi lăsaţi toate sculele aflate încă în mişcare de rotaţie să se oprească complet, – înainte de a pleca de lângă aparat, respectiv când aparatul rămâne nesupravegheat, – înainte de a muta, a ridica, a deplasa, a bascula, a împinge sau a trage aparatul, – înainte de a desface şuruburile de închidere şi a deschide aparatul, – înainte de a transporta aparatul, – înainte de a înlătura blocaje sau înfundări la unitatea de tăiere, în pâlnia de umplere sau în canalul de evacuare, – înainte de a executa lucrări la discul de tăiere, – înainte de a verifica sau curăţa aparatul sau înainte de a efectua alte lucrări pe acesta. Pericol de accidentare! Nu duceţi niciodată mâinile sau picioarele peste, sub sau către piesele care se rotesc. Pericol de rănire! În timpul funcţionării, materialul de tocat poate fi aruncat înapoi în sus. Utilizatorul poate fi grav rănit la nivelul feţei, al ochilor şi al mâinilor. Prin urmare, purtaţi ochelari de protecţie şi mănuşi de protecţie ( 4.3) şi feriţi capul din dreptul deschiderii pentru umplere. Pericol de accidentare! Utilizatorul poate fi grav rănit de materialul de tocat şi de corpurile străine aruncate înapoi. Feriţi aparatul de corpurile străine şi îndepărtaţi imediat obiectele care înfundă evacuarea. Pericol de accidentare! La umplerea tocătorului de grădină cu crengi, se pot produce aruncări înapoi. Utilizatorul poate fi grav rănit de materialul de tocat aruncat înapoi. Purtaţi mănuşi şi ochelari de ( 4.3) protecţie!0478 201 9915 D - RO

Dacă în scula de tăiere ajung corpuri străine, dacă aparatul produce zgomote neobişnuite sau dacă vibrează, opriţi imediat motorul electric şi lăsaţi aparatul să se oprească. Scoateţi ştecherul din priză, îndepărtaţi pâlnia de umplere şi efectuaţi următoarele operaţii: –Verificaţi ca la nivelul aparatului, îndeosebi la unitatea de tăiere (cuţit, disc de tăiere, port-cuţit, şurub cuţit, inel de fixare), să nu existe deteriorări sau uzură şi apelaţi la un specialist pentru reparaţiile şi lucrările de întreţinere necesare, înainte de a reporni aparatul şi de a lucra din nou cu el. –Verificaţi dacă toate piesele unităţii de

iere sunt bine strânse; dacă este cazul, strângeţi şuruburile (respectaţi cuplurile de strângere). –Apelaţi la un specialist pentru înlocuirea sau repararea pieselor deteriorate ori uzate; piesele de schimb trebuie să prezinte aceleaşi caracteristici.

4.7 Întreţinerea şi repararea

Înainte de începerea lucrărilor de întreţinere (curăţare, reparaţii etc.), înaintea verificării eventualelor defecţiuni ale cablului de alimentare sau înaintea descurcării acestuia, aparatul se va aşeza pe o suprafaţă stabilă şi plană, se va opri motorul electric şi se va scoate ştecherul din priză. Înaintea tuturor lucrărilor de întreţinere, se va lăsa aparatul să se răcească timp de cca. 5 minute. Înaintea întreţinerii sculei de tăiere, se va avea în vedere că aceasta se poate roti în continuare chiar dacă există un dispozitiv de blocare şi chiar dacă alimentarea electrică este decuplată. Cablul de reţea trebuie reparat sau înlocuit numai de electricieni autorizaţi. Curăţarea: După utilizare, întregul aparat trebuie curăţat cu atenţie. ( 11.1) Nu utiliza ţi în nici un caz echipamente de curăţat la înaltă presiune şi nu curăţaţi aparatul sub apă curentă (de exemplu, cu un furtun de stropit grădina). Nu utilizaţi detergenţi corozivi. Aceşti detergenţi pot deteriora piesele din material plastic şi din metal, fapt care poate influenţa funcţionarea sigură a aparatului dvs. STIHL. Lucrări de întreţinere: Trebuie efectuate numai acele lucrări de întreţinere care sunt descrise în aceste instrucţiuni de utilizare; pentru toate celelalte lucrări trebuie să se apeleze la distribuitorul de specialitate. În cazul în care vă lipsesc cunoştinţele sau mijloacele auxiliare necesare, adresaţi-vă întotdeauna unui distribuitor de specialitate. STIHL recomandă efectuarea de lucrări de întreţinere şi reparaţie numai de către distribuitorii autorizaţi STIHL. Distribuitorii autorizaţi STIHL sunt instruiţi în permanenţă ş i dispun de informaţiile tehnice necesare. Utilizaţi numai scule, accesorii sau aparate ataşabile atestate de STIHL pentru acest aparat sau piese echivalente din punct de vedere tehnic deoarece, în caz contrar, există pericol de accidente cu periclitarea persoanelor sau cu deteriorări ale aparatului. Dacă aveţi probleme sau întrebări, adresaţi-vă unui distribuitor autorizat. Sculele, accesoriile şi piesele de schimb originale STIHL sunt adaptate optim la aparat şi la cerinţele utilizatorului. Piesele de schimb originale STIHL pot fi recunoscute după numărul de piesă de schimb STIHL, după marcajul STIHL şi, de asemenea, după marcajul caracteristic pieselor de schimb STIHL. Pe componentele mici, poate fi găsit numai marcajul. Menţineţi întotdeauna curate şi lizibile etichetele autocolante de avertizare şi indicatoare. Etichetele autocolante deteriorate sau pierdute trebuie înlocuite cu plăcuţe noi, originale, de la distribuitorul dvs. STIHL autorizat. Dacă o componentă este înlocuită cu una nouă, asiguraţi-vă că noua componentă este prevăzută cu aceeaş i etichetă autocolantă. La unitatea de tăiere se va lucra numai cu mănuşi de protecţie ( 4.3) şi cu o deosebită atenţie. Păstraţi toate piuliţele, bolţurile şi şuruburile bine strânse, în special toate şuruburile unităţii de tăiere, pentru ca aparatul să se afle într-o stare de funcţionare sigură. Verificaţi cu regularitate întregul aparat, mai ales înaintea depozitării (de ex. înainte de pauza de iarnă), în ceea ce priveşte eventuale uzuri sau deteriorări. Din motive de siguranţă, înlocuiţi imediat componentele uzate sau deteriorate, astfel încât aparatul să se afle întotdeauna într-o stare sigură de funcţionare.373 SRHRCSLVLTRO 0478 201 9915 D - RO ELRUBGUKETKK Dacă, pentru lucrări de întreţinere, se demontează componente sau dispozitive de protecţie, acestea trebuie neapărat montate la loc în mod corect după finalizarea respectivelor lucrări.

4.8 Depozitarea în cazul pauzelor de

funcţionare mai lungi Înaintea depunerii într-o încăpere închisă, lăsaţi aparatul să se răcească cca. 5 minute. Asiguraţi-vă că aparatul este protejat împotriva utilizării neautorizate (de exemplu de către copii). Înaintea depozitării (de ex. pentru pauza de iarnă), aparatul se va curăţa temeinic. Depozitaţi aparatul în stare sigură de funcţionare. Situaţi aparatul pe o suprafaţă plană astfel încât să nu poată rula accidental de pe aceasta.

4.9 Evacuarea la deşeuri

Deşeurile pot afecta negativ oamenii, animalele şi mediul înconjurător şi, din acest motiv, trebuie evacuate în mod corespunzător. Adresaţi-vă unui centru de reciclare sau distribuitorului dvs. pentru a afla cum trebuie evacuate la deşeuri în mod corespunzător materialele respective. STIHL recomandă distribuitorii autorizaţi STIHL. Luaţi măsurile necesare pentru ca un aparat scos definitiv din uz să fie evacuat la deşeuri conform reglementărilor în vigoare. Faceţi aparatul inutilizabil înainte de a-l preda la centrul de deşeuri. Pentru a evita accidentele, îndepărtaţi în primul rând cablul de reţea, respectiv cablul de alimentare a motorului electric. Pericol de rănire din cauza cuţitelor expuse! Depozitaţi tocătorul de grădină numai cu pâlnia de umplere montată.

5. Descrierea simbolurilor

Atenţie! Înaintea punerii în funcţiune, citiţi instrucţiunile de utilizare. Pericol de accidentare! Ţineţi alte persoane la distanţă de zona de pericol. Pericol de accidentare! Scule în mişcare! Nu se vor introduce mâinile şi picioarele în deschideri în timp ce aparatul funcţionează. Pericol de accidentare! Înainte de a lucra la scula de tăiere, înaintea lucrărilor de întreţinere şi curăţare, înainte de a verifica dacă există deteriorări la cablul de alimentare sau dacă acesta este încurcat şi înainte de a părăsi aparatul, se va opri motorul electric şi se va scoate cablul de reţea din aparat. Purtaţi antifoane! Purtaţi ochelari de protecţie! Purtaţi mănuşi de protecţie! Pericol de accidentare! Nu urcaţi pe aparat. Pericol de accidentare! Nu introduceţi niciodată mâinile, alte părţi ale corpului sau îmbrăcămintea în pâlnia de umplere sau în canalul de evacuare.

6. Conţinutul pachetului

B Suport roată 1 C Prelungitor evacuare 1 20478 201 9915 D - RO

7.1 Montarea axului roţii şi a

roţilor ● Cu ajutorul cheii combinate (Q), se montează axul (F) al roţii cu şuruburile (J) şi piuliţele (K) pe suportul roţii (B) (4 - 6Nm). ● Se introduc şaibele (L) şi roţile (G) pe axul roţii deja montat. ● Se fixează roţile cu elementele de fixare rapidă (M) pe axul roţii. Se introduc elementele de fixare rapidă pe axul roţii numai atât cât este necesar ca, după montaj, roţile să se poată încă roti uşor. ● Se presează capacele (H) ale roţilor.

7.2 Montarea prelungitorului de

evacuare şi a sistemului de rulare ● Se aşează aparatul de bază (A) cu pâlnia în jos pe o suprafaţă plană şi curată. ● Se prinde prelungitorul de evacuare (C) cu cârligele (1) din spate în orificiile aparatului de bază (A) şi se rabate astfel, încât partea din faţă a aparatului de bază să intre exact în deschiderea prelungitorului de evacuare. ● Se înşurubează şuruburile (P), ca în figură, în cârligele (1) (1 - 2Nm). ● Se introduce la maximum sistemul de rulare cu ambele suporturi (2) de roată în ghidajele aparatului de bază (A). ● Se apasă suportul (3) de roată în degajarea de pe prelungitorul de evacuare. ● Se fixează sistemul de rulare cu şuruburile (N) (1 - 2Nm).

7.3 Montarea clapetei de

evacuare ● Se introduce rigla (E) în prelungitorul de evacuare. Se înşurubează şuruburile (O) (1 - 2Nm). ● Se aşează tocătorul de grădină în poziţie verticală. ● Se aşează clapeta de evacuare (D) pe prelungitorul de evacuare. La prinderea acesteia se va avea grijă ca aripioarele (1) în stânga şi dreapta pe partea interioară a clapetelor să fie aşezate exact pe canalul de ghidaj al prelungitorului de evacuare (2). ● Se presează bolţurile (I) din stânga şi din dreapta.

7.4 Deschiderea şi închiderea

clapetei de evacuare Deschiderea clapetei de evacuare: ● Pentru tocare, rabateţi în sus clapeta de evacuare (D) şi înclichetaţi clema de închidere (1) în prelungitorul de evacuare. Închiderea clapetei de evacuare: ● Pentru transport sau pentru a economisi spaţiu la depozitare, ridicaţi uşor clema de închidere (1) şi rabateţi în jos clapeta de evacuare (D).

● În zona din spate a pâlniei (1) se poate introduce de jos cheia combinată (Q) în cutia de scule (2). D Clapetă de evacuare 1 E Riglă 1 F Ax roată 1 G Roată 2 H Capac de roată 2 I Bolţ 2 J Şurub cu cap hexagonal M5x40

• Instrucţiuni de utilizare 1

7. Pregătirea aparatului

pentru lucru Pericol de accidentare! Respectaţi instrucţiunile de siguranţă din capitolul „Pentru siguranţa dumneavoastră”. ( 4.) Poz. Denumire Buc.

8.1 Ce material poate fi prelucrat?

Resturi organice de plante, precum resturi de fructe şi legume, resturi de flori, frunze, dar şi crengi de pomi şi de garduri vii, precum şi crengi puternic ramificate.

8.2 Ce material nu poate fi prelucrat?

Pietrele, sticla, piesele metalice (sârme, cuie, ...) sau piese din material plastic nu trebuie să pătrundă în tocătorul de grădină. O regulă de bază: Nici materialele care nu servesc la prepararea compostului nu trebuie prelucrate cu tocătorul de grădină.

8.3 Diametrul maxim al crengilor

Datele se referă la material cu crengi proaspăt tăiat: Diametru maxim al crengilor: 35 mm

8.4 Zona de lucru a operatorului

● Din motive de siguranţă, pe întreaga perioadă a lucrului (cu motorul electric pornit, respectiv cu motorul cu ardere internă în funcţiune), operatorul trebuie să se afle întotdeauna în zona de lucru permisă (suprafaţa gri X), mai ales pentru a nu fi rănit de materialele aruncate înapoi.

8.5 Încărcarea corectă a aparatului

Motorul electric, respectiv motorul cu ardere internă al tocătorului de grădină poate fi solicitat în sarcină până la nivelul la care turaţia nu scade sensibil. Umpleţi întotdeauna tocătorul de grădină în mod continuu şi uniform. Dacă turaţia scade în timpul lucrului cu tocătorul de grădină, opriţi umplerea pentru a reduce încărcarea motorului electric, respectiv a motorului cu ardere internă.

8.6 Protecţia la suprasarcină

Dacă, în timpul lucrului, apare o supraîncărcare a motorului electric, protecţia termică la suprasarcină încorporată opreşte automat motorul electric. După o perioadă de răcire de cca. 10 minute, tocătorul de grădină poate fi pus din nou în funcţiune. În cazul unor declanşări frecvente ale protecţiei la suprasarcină, pot exista următoarele cauze: – cablu de alimentare necorespunzător ( 10.1) – supraîncărcare a reţelei electrice – aparat supraîncărcat din cauza unei cantităţi prea mari de material de tocat sau din cauza cuţitelor tocite

8.7 Când unitatea de tăiere a

tocătorului de grădină se blochează Dacă unitatea de tăiere a tocătorului de grădină se blochează în timpul tocării, se opreşte imediat motorul electric şi se scoate cablul de reţea din priză. După aceasta, scoateţi pâlnia de umplere şi remediaţi cauza defecţiunii.

8.8 Umplerea tocătorului de

grădină Material moale: ● Resturile vegetale organice, precum resturile de fructe şi zarzavaturi, resturile de flori, frunzişul, crengile subţiri etc. se introduc în deschiderea dreptunghiulară mare (1). Material dur: ● Resturile de pomi sau de la tunderea gardurilor vii, precum şi materialul cu crengi, se introduc încet prin deschiderea în formă de trifoi STIHL (2) de-a lungul peretelui din dreapta al pâlniei până la mecanismul cu cuţite. În felul acesta, materialul dur este automat tras înăuntru de către aparat.

8. Indicaţii pentru lucru

Crengile de arbori şi resturile de la garduri vii trebuie prelucrate imediat după tăiere, deoarece eficienţa tocării este mai ridicată la materialele proaspete faţă de materialele uscate sau umede.

Crengile groase şi puternic ramificate se vor tăia în prealabil cu o foarfecă pentru crengi. 100478 201 9915 D - RO

accidentală a motorului electric Aparatul poate fi pornit numai cu ajutorul întrerupătorului, nu prin introducerea în priză a cablului de alimentare.

9.2 Blocaj de siguranţă

Motorul electric, respectiv scula de tocare, trebuie puse în funcţiune numai după ce pâlnia de umplere a fost corect închisă. La slăbirea şurubului de închidere din dreapta (privind aparatul din faţă) în timpul funcţionării, alimentarea motorului electric se întrerupe automat şi scula de tocare se opreşte după câteva secunde.

9.3 Frâna motorului electric

Frâna motorului electric scurtează la câteva secunde durata mişcării inerţiale din momentul comenzii de oprire până la oprirea completă a cuţitelor.

9.4 Apărători de protecţie

Tocătorul de grădină este dotat cu apărători de protecţie în zonele de umplere şi de evacuare. Aceste zone sunt: întreaga pâlnie de umplere cu partea superioară a acesteia şi cu apărătoarea împotriva stropirii, prelungitorul de evacuare precum şi clapeta de evacuare. Apărătorile de protecţie asigură distanţa optimă faţă de cuţite în timpul tocării.

10.1 Conectarea electrică a tocătorului

de grădină Cablul de reţea trebuie alimentat printr-o siguranţă suficientă. ( 17.) Pentru alimentare trebuie utilizate numai cabluri care nu sunt mai uşoare decât cablurile cu izolaţie din cauciuc conform H07 RN-F DIN/VDE 0282. Secţiunea minimă a cablului de reţea trebuie să fie de 3x1,5mm² la o lungime de până la 25 m, respectiv 3x2,5mm² la o lungime de peste 25 m. Conectoarele cablului de alimentare trebuie să fie din cauciuc sau îmbrăcate în cauciuc şi trebuie să corespundă standardului DIN/VDE 0620. Prizele şi ştecherele trebuie protejate contra stropirii cu apă. Cablurile de prelungire inadecvate pot produce pierderi de putere şi defectarea motorului electric. Acest aparat este prevăzut să funcţioneze la o reţea de alimentare electrică cu o impedanţă a sistemului Z max la punctul de transfer (branşamentul locuinţei) de maxim 0,279 Ohm la 50 Hz. Utilizatorul se va asigura că aparatul va fi folosit numai într-o reţea care îndeplineşte aceste condiţii. Dacă este necesar, se pot solicita informaţii referitoare la impedanţa reţelei la întreprinderea locală de furnizare a energiei electrice.

10.2 Conectarea cablului de reţea

● Se ridică în sus clema (1). ● Se introduce conectorul cablului de reţea. ● Se eliberează clema.

10.3 Pornirea tocătorului de

grădină ● Se conectează cablul de alimentare. ( 10.2) ● Se apasă tasta verde (1) de pe întrerupător. Materialul de tocat se introduce numai după ce motorul electric a atins turaţia maximă (turaţia de mers în gol).

10.4 Oprirea tocătorului de

grădină ● Se apasă tasta roşie (1) de pe întrerupător. Motorul electric al tocătorului de grădină este oprit şi frânat automat.

● Deplasaţi şi apoi aşezaţi tocătorul de grădină într-un loc sigur, pe o suprafaţă orizontală şi rezistentă.

9. Dispozitive de siguranţă

10. Punerea în funcţiune a

aparatului Pericol de accidentare! Înainte de punerea în funcţiune a tocătorul de grădină, citiţi cu atenţie capitolul „Pentru siguranţa dumneavoastră” ( 4.) şi respectaţi toate indicaţiile de siguranţă. Umplerea tocătorului de grădină trebuie făcută numai de o singură persoană.

SRHRCSLVLTRO 0478 201 9915 D - RO ELRUBGUKETKK ● Purtaţi mănuşi rezistente, puneţi-vă ochelari de protecţie şi antifoane. ● Deschideţi clapeta de evacuare. ( 7.4) ● Se conectează cablul de alimentare la tocătorul de grădină. ( 10.2) ● Porniţi tocătorul de grădină. ( 10.3) ● Aşteptaţi până când tocătorul de grădină a atins turaţia maximă (turaţia de mers în gol). ● Umpleţi corect tocătorul de grădină cu material de tocat. ( 8.8) ● Oprirea tocătorului de grădină. ( 10.4)

11.1 Curăţarea aparatului

Interval de întreţinere: După fiecare utilizare Aparatul va fi curăţat bine după fiecare utilizare. Îngrijirea cu atenţie protejează aparatul contra deteriorării şi îi prelungeşte durata de utilizare. Motoarele electrice sunt protejate împotriva stropirii cu apă. Sculele de mărunţire, inclusiv camera de tocare, se vor proteja cu substanţe protectoare disponibile în comerţ (de exemplu ulei de rapiţă). Aparatul poate fi curăţat numai în poziţia prezentată în figură. ● Demontaţi pâlnia de umplere. ( 11.2) Îndepărtaţi murdăria de pe traseul de ventilaţie (fantele de aspiraţie) de pe carcasa motorului electric pentru a asigura o răcire suficientă a motorului electric. Niciodată nu se va îndrepta jetul de apă spre piesele motorului electric, respectiv ale motorului cu ardere internă, spre garnituri de etanşare, lagăre şi componentele electrice, cum ar fi întrerupătorul. Consecinţele ar putea consta în repara ţii costisitoare. Dacă murdăria şi depunerile aderente nu pot fi îndepărtate cu o perie, cu o lavetă umedă sau cu o bucată de lemn, STIHL vă recomandă utilizarea unui detergent special (de exemplu detergent special STIHL). Nu utilizaţi detergenţi corozivi. Curăţaţi regulat discurile de tăiere.

11.2 Demontarea pâlniei de

umplere ● Se slăbesc ambele şuruburi de închidere (1) până când se rotesc liber. Ele sunt asigurate contra pierderii şi rămân pe pâlnia de umplere. ● Se rabate spre spate pâlnia de umplere (2) şi apoi se scoate.

11.3 Montarea pâlniei de umplere

● Se fixează pâlnia de umplere (1) în cârligele de fixare de pe aparatul de bază (2) şi se rabate spre înainte. ● Se strâng simultan ambele şuruburi de închidere (3).

11.4 Fixarea discului de tăiere

● Se demontează pâlnia de umplere. ( 11.2) ● Se slăbeşte şurubul (1). ● Se roteşte discul de tăiere până ce degajarea ajunge în faţa dispozitivului de blocare (2). ● Se introduce dispozitivul de blocare (2) în degajare. ● Se strânge uşor şurubul (1).

11.5 Întreţinerea cuţitelor

Interval de întreţinere: Înainte de fiecare utilizare ● Se demontează pâlnia de umplere. ( 11.2) ● Se fixează discul de tăiere. ( 11.4)

Pericol de accidentare! Înaintea tuturor lucrărilor de întreţinere sau de curăţare a aparatului, citiţi cu atenţie capitolul „Pentru siguranţa dvs.” ( 4.), mai ales subcapitolul „Întreţinere şi reparaţii” ( 4.7), şi respectaţi întocmai toate instrucţiunile de siguranţă. Înaintea începerii oricăror lucrări de întreţinere, scoateţi ştecherul din priză.

După montarea discului de tăiere şi înaintea repunerii în funcţiune, dispozitivul de blocare trebuie întotdeauna readus în poziţia iniţială şi asigurat cu şurubul (a se vedea figura).

● Se verifică dacă respectivul cuţit nu prezintă deteriorări (ciobituri sau fisuri) sau o uzură pronunţată şi, dacă este cazul, se întoarce, respectiv se înlocuieşte. Limite de uzură a cuţitelor: 1 Cuţit reversibil ● Pe cuţite se măsoară în mai multe locuri distanţa (A) de la orificiu până la muchia cuţitului. Distanţa minimă 6mm 2 Cuţit elicoidal ● Lăţimea cuţitului (B) se măsoară la muchia îndoită în sus a cuţitului elicoidal. Lăţimea minimă a cuţitului 18 mm Demontarea setului de cuţite: ● Se fixează discul de tăiere. ( 11.4) ● Se slăbeşte şurubul (1). ● Se scot şurubul (1), cuţitul elicoidal (2) şi discul de tăiere (3). Montarea setului de cuţite: ● Se introduce discul de tăiere (3) şi se fixează. ( 11.4) ● Se poziţionează cuţitul elicoidal (2) şi se înşurubează şurubul (1) (25 Nm). ● Se plasează dispozitivul de blocare în poziţia iniţială şi se fixează cu şurubul, astfel încât discul de tăiere să se poată din nou roti liber. ( 11.4) Întoarcerea cuţitelor: ● Se demontează discul de tăiere, apoi se desfac şuruburile (4) şi se scot cu piuliţele (5). ● Se ridică cuţitul (6). ● Se curăţă discul de tăiere. ● Se întorc cuţitele (6) şi se aşează liber cu muchia ascuţită pe discul de tăiere şi se aliniază orificiile. ● Se introduc şuruburile (4) prin orificii şi se înşurubează piuliţele (5). Se strâng piuliţele (5) cu 10 Nm. Ascuţirea cuţitelor: Cuţitele tocite pe ambele părţi trebuie ascuţite înainte de a fi folosite în continuare. Pentru a asigura o funcţionare optimă a aparatului, cuţitele trebuie ascuţite numai de către un specialist. STIHL recomandă distribuitorii autorizaţi STIHL. ● Pentru ascuţire, cuţitele se demontează. ● La ascuţire, cuţitele se vor răci, de ex. cu apă. Nu trebuie să apară o coloraţie albastr ă; în caz contrar, rezistenţa tăişului se reduce. ● Pentru a evita vibraţiile datorate dezechilibrării, cuţitele se vor ascuţi uniform. ● Înainte de montare, se va verifica dacă respectivele cuţite nu prezintă deteriorări: Cuţitele trebuie schimbate dacă sunt vizibile ciobituri sau fisuri, sau dacă s-au atins limitele de uzură. ● Tăişurile cuţitelor se ascut la un unghi de ascuţire de 30°. ● Cuţitul se ascute în sens invers tăişului. ● Dacă este cazul, după operaţia de ascuţire se va înlătura bavura produsă pe muchia de tăiere folosind o hârtie abrazivă fină. ● La montarea cuţitelor respectaţi cuplurile de strângere din capitolul „Întoarcerea cuţitelor”.

11.6 Motorul electric şi roţile

Motorul electric nu necesită întreţinere. Lagărele roţilor nu necesită întreţinere.

11.7 Conservarea şi pauza de iarnă

Păstraţi tocătorul de grădină într-un spaţiu uscat, închis şi cu cât mai puţin praf. Asiguraţi-vă că aparatul este depozitat în locuri inaccesibile copiilor. Depozitaţi tocătorul de grădină numai în stare sigură de funcţionare şi cu pâlnia de umplere montată. În cazul unei opriri de durată îndelungată a tocătorului de grădină (pauză de iarnă), vor fi avute în vedere următoarele: ● Se vor curăţa cu atenţie toate piesele exterioare ale aparatului. ● Toate piesele mobile se vor unge bine cu ulei, respectiv vaselină. Cuţitele se vor întoarce, respectiv se vor înlocui, înainte de atingerea limitelor de uzură indicate. STIHL recomandă distribuitorii autorizaţi STIHL. Cuplul de strângere indicat se va respecta cu stricteţe, deoarece fixarea sigură a sculei de tăiere depinde de acesta. Cuţitele de tocare tocite au ca efect o capacitate redusă de tocare. Un cuţit reversibil tocit poate fi întors o singură dată.379 SRHRCSLVLTRO 0478 201 9915 D - RO ELRUBGUKETKK

12.1 Ridicarea sau deplasarea

tocătorului de grădină ● Prima persoană: prinde tocătorul de grădină de mânerul de pe partea superioară (1) a pâlniei. ● A doua persoană: prinde tocătorul de grădină de rigla aflată pe prelungitorul de evacuare (2). ● Se ridică tocătorul de grădină simultan de ambele persoane.

12.2 Tragerea sau împingerea

tocătorului de grădină ● Tocătorul de grădină se ţine de mânerul (1) şi se înclină spre spate. ● Tocătorul poate fi tras sau împins lent (la viteza de mers pe jos).

12.3 Transportul tocătorului de

grădină pe o suprafaţă de încărcare ● Asiguraţi aparatul cu mijloace adecvate împotriva alunecării. Cablurile, respectiv chingile, se prind de suportul (1) al roţii sau de pâlnia de alimentare (2). Indicaţii importante pentru întreţinerea şi îngrijirea grupei de produse Tocătoare de grădină electrice (STIHL GHE) Firma STIHL nu îşi asumă nicio răspundere pentru daune materiale şi vătămări corporale care se produc prin nerespectarea indicaţiilor din instrucţiunile de utilizare, în special în ceea ce priveşte siguranţa, utilizarea şi întreţinerea, precum şi din cauza utilizării unor accesorii sau piese de schimb neatestate. Vă rugăm să respectaţi neapărat următoarele indicaţii importante pentru evitarea deteriorărilor sau a uzurii excesive a aparatului dumneavoastră STIHL:

Chiar şi în cazul utilizării conform destinaţiei, unele piese ale aparatului STIHL sunt supuse unei uzuri normale şi trebuie, în funcţie de modul şi durata de utilizare, să fie înlocuite la timp. Printre acestea se numără: –Cuţitul – Discul de tăiere

2. Respectarea indicaţiilor cuprinse în

aceste instrucţiuni Utilizarea, întreţinerea şi depozitarea aparatului STIHL trebuie să se efectueze conform celor descrise în aceste instrucţiuni de utilizare. Toate deteriorările cauzate de nerespectarea instrucţiunilor de siguranţă, exploatare şi întreţinere, cad în sarcina exclusivă a utilizatorului. Acest lucru este valabil în special pentru: – circuit de alimentare insuficient dimensionat (secţiune), – racordare electrică eronată (tensiune), – modificări ale produsului neautorizate de firma STIHL, – utilizarea de scule sau accesorii care nu sunt permise sau nu sunt corespunzătoare pentru aparat, sau care sunt de o calitate inferioară, – utilizarea neconformă cu destinaţia produsului, – utilizarea produsului la manifestări sportive sau concursuri, – defecte cauzate de utilizarea în continuare a produsului cu componente defecte.

ri de întreţinere Toate lucrările prezentate în capitolul „Întreţinere” trebuie executate în mod regulat. În măsura în care aceste lucrări nu sunt efectuate de utilizatorul însuşi, se va dispune efectuarea lor de către un distribuitor autorizat. STIHL recomandă efectuarea de lucrări de întreţinere şi reparaţie numai la distribuitorul autorizat STIHL.

Pericol de accidentare! Înainte de transport, citiţi cu atenţie şi respectaţi indicaţiile din capitolul "Pentru siguranţa dumneavoastră", în special capitolul "Transportul aparatului". ( 4.4) Pentru ridicarea sau transportul aparatului sunt necesare întotdeauna 2 persoane. Purtaţi echipament de protecţie adecvat, care acoperă în întregime antebraţele şi partea superioară a corpului.

13. Reducerea uzurii şi

evitarea deteriorărilor 220478 201 9915 D - RO

Distribuitorii autorizaţi STIHL sunt instruiţi în permanenţă şi dispun de informaţiile tehnice necesare. Dacă aceste lucrări sunt omise, pot apărea defecte care cad exclusiv în sarcina utilizatorului. Printre acestea se numără: – defecţiuni ale motorului electric ca urmare a unei curăţări insuficiente a traseului aerului de răcire (fante de aspiraţie, aripioare de răcire, ventilator), – coroziune şi alte defecţiuni rezultate în urma unei depozitări necorespunzătoare, – defecţiuni ale aparatului datorate utilizării unor piese de schimb de calitate inferioară, – defecţiuni ale motorului rezultate din neefectuarea la timp sau efectuarea insuficientă a operaţiilor de întreţinere, respectiv defecţiuni datorate lucrărilor de întreţinere sau reparaţie care nu au fost efectuate în atelierele unor distribuitori de specialitate. Cuţit:

Materialul de tocat nu trebuie aruncat la gunoi, ci trebuie transformat în compost. Ambalajul, aparatul şi accesoriile sunt realizate din materiale reciclabile şi se vor evacua la deşeuri în mod corespunzător. Evacuarea separată şi corectă la deşeuri a resturilor de material stimulează reutilizarea în fabricaţie a materialelor de valoare. Din acest motiv, după trecerea perioadei normale de utilizare, aparatul trebuie predat la un centru de colectare a materialelor de valoare. Eliminarea necorespunzătoare la deşeuri poate fi dăunătoare sănătăţii şi poate polua mediul.

16.1 Declara?ie de conformitate UE

tocător de grădină STIHL GHE 105.0 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria declară pe propria răspundere că produsul – Tip constructiv: tocător de grădină electric – Marca de fabrica?ie: STIHL – Tip: GHE 105.0 – Putere: 2200 W –Număr de identificare serie: 6007 corespunde dispozi?iilor relevante ale Directivelor 2000/14/EC, 2006/42/EC, 2014/30/EU ?i 2011/65/EU ?i a fost proiectat ?i fabricat în conformitate cu versiunile următoarelor standarde valabile la data produc?iei: EN 50434, EN 60335- 1, EN 55014-1 ?i EN 55014-2. Pentru determinarea nivelului de putere acustică măsurat ?i maxim, s-a procedat conform Directivei 2000/14/EC, Anexa V. – Nivel de putere acustică măsurat: 99,4 dB(A) – Nivel de putere acustică garantat: 102 dB(A) Documenta?ia tehnică este păstrată la STIHL Tirol GmbH. Anul de fabrica?ie ?i numărul de serie sunt indicate pe tocătorul de grădină. Langkampfen, 31.10.2023 STIHL Tirol GmbH reprezentat V. Matthias Fleischer, ?eful departamentului de dezvoltare a produselor reprezentat de Sven Zimmermann, ?ef departament principal calitate

15. Protecţia mediului

conformitate381 SRHRCSLVLTRO 0478 201 9915 D - RO ELRUBGUKETKK *Aten?ie! La protec?ia cu siguran?e de re?ea sub 16 A, siguran?a de re?ea se poate declan?a frecvent la pornire, respectiv la o încărcare puternică a aparatului.

REACH este o ordonanţă CE pentru înregistrarea, evaluarea şi atestarea substanţelor chimice. Pentru informaţii privind îndeplinirea ordonanţei REACH (CE) nr. 1907/2006, a se vedea www.stihl.com/reach. Defecţiune: Motorul electric nu porneşte Cauză posibilă: –Protecţia motorului electric este activată –Lipsă tensiune alimentare – Cablul de alimentare, ştecherul de alimentare, respectiv conectorul sau întrerupătorul sunt defecte – Siguranţa din ştecherul pentru Marea Britanie este defectă (numai la aparate produse pentru Marea Britanie) – pâlnia de umplere nu a fost închisă corespunzător – întrerupătorul de siguranţă este acţionat (blocaj de siguranţă) – Disc de tăiere blocat – Dispozitivul de blocare nu este readus în poziţia iniţială Remediu: –Se lasă să se răcească aparatul ( 8.6) – Se controlează cablul de alimentare şi siguranţele ( 10.1) – Se verifică, respectiv se înlocuiesc cablul, ştecherul, conectorul, respectiv întrerupătorul (electrician autorizat) ( 10.1) – Se înlocuieşte siguran

– Se închide în mod corespunzător pâlnia de umplere şi se strâng şuruburile ( 11.3) – Se demontează pâlnia de umplere şi se îndepărtează resturile rămase de la tocare în carcasă (atenţie: se scoate din priză cablul de alimentare) ( 11.2) – Se readuce dispozitivul de blocare în poziţia iniţială ( 11.4) Defecţiune: Siguranţa de reţea declanşează frecvent Cauză posibilă: – cablu de alimentare necorespunzător –supraîncărcare a reţelei electrice – aparat suprasolicitat Remediu: – se utilizează un cablu de alimentare corespunzător ( 10.1) – se conectează aparatul pe alt circuit electric

17. Specificaţii tehnice

)10A Tensiune nominală 230 V~ Frecven?ă 50 Hz Tura?ia (n) 2720 rot/min Siguran?ă de re?ea 16 A* Clasă de protec?ie I Grad de protec?ie protejat la stropi de apă (IPX4) Regim de func?ionare P40 40 s timp de func?ionare în sarcină 60 s timp de mers în gol Cuplu de strângere pentru ?urub cu?it 25 Nm Cuplu de strângere pentru ?urub cu?it reversibil 10 Nm L/l/H 77/48/97 cm Greutate (m) 20 kg 20 kg (CH) 21 kg (GB) Emisii de zgomot: Conform 2000/14/CE / S.I. 2001/1701: Nivel de putere acustică garantat

3 dB(A) Conform EN 50434: nivel de presiune acustică la locul de muncă L

defecţiunilor apelaţi eventual la un distribuitor autorizat; STIHL recomandă distribuitorii autorizaţi STIHL.0478 201 9915 D - RO

– se reduce cantitatea de material tocat; se întorc, se reascut sau se înlocuiesc cuţitele de tocare ( 11.5) Defecţiune: Capacitate de tocare redusă Cauză posibilă: –Cuţite tocite Remediu: – Întoarceţi cuţitul, ascuţiţi-l sau schimbaţi-l ( 11.5)

Cu ocazia lucrărilor de întreţinere, prezentaţi aceste instrucţiuni de utilizare distribuitorului dvs. autorizat STIHL. Acesta confirmă în rubricile formularului efectuarea lucrărilor de service.

19. Planul de întreţinere

Operaţie de service efectuată la data de Data următoarei operaţii de service
