MANUAL DE UTILIZARE GH 370 S STIHL

Stimată clientă, stimate client,

ne bucurăm că ați ales STIHL. Dezvoltăm și executăm produsele noastre în calitate de vârf, conform nevoilor clienților noștri. În felul acesta iau naștere produse de mare fiabilitate chiar și în condiții de solicitare extremă.

STIHL înseamnă calitate de vârf și în domeniul de service. Atelierele noastre de specialitate oferă consiliere și instrucțiuni competente, ca și o îngrijire tehnică cuprinzătoare.

Vă multumim pentru încredere și vă dorim multă bucurie cu produsul STIHL pe care îl dețineți.

Dr. Nikolas Stihl

IMPORTANT! ÎNAINTE DE UTILIZARE, CITITI ŞI PĂSTRATI INSTRUCTIUNILE.

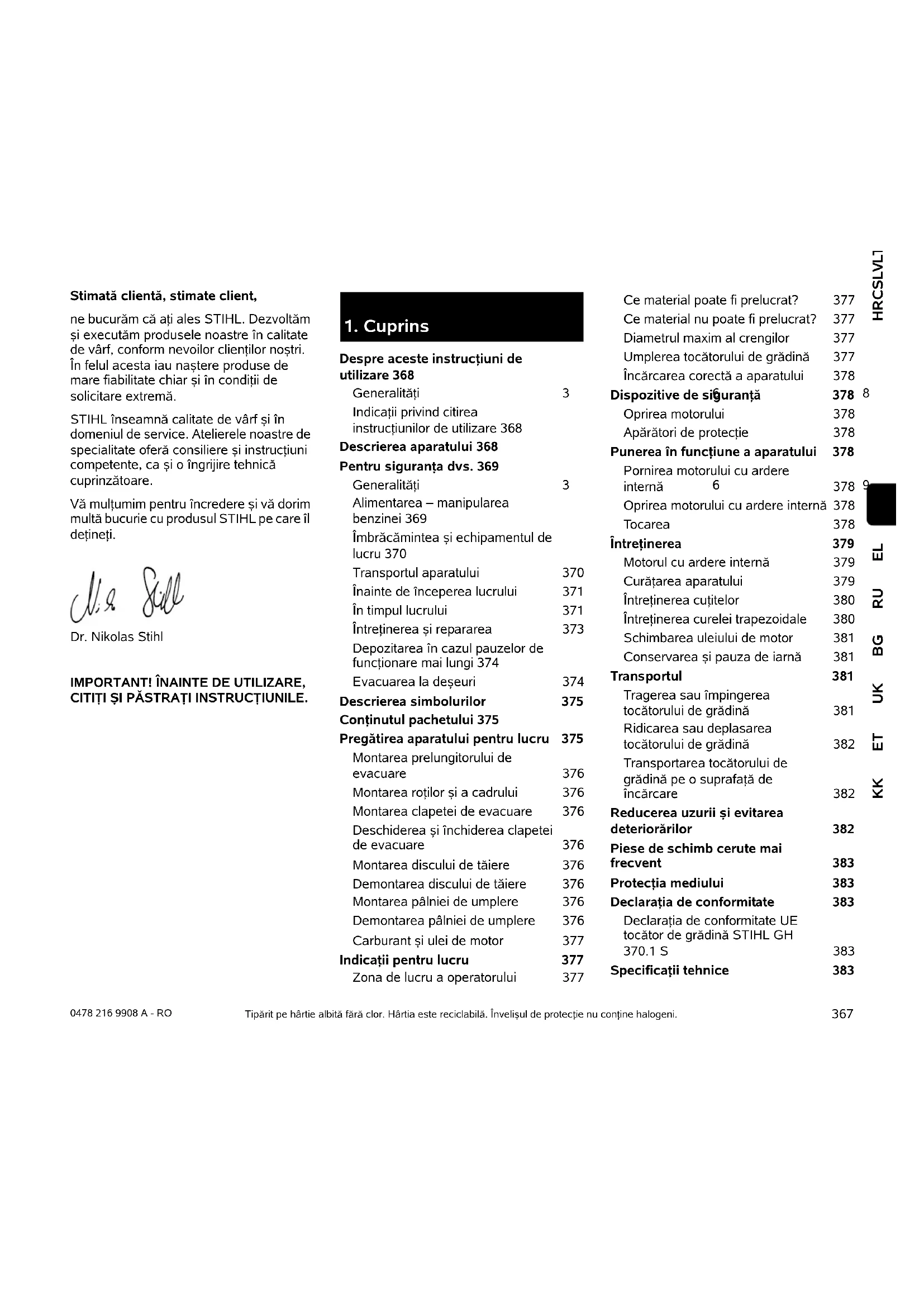

1. Cuprins

Despre aceste instrucțiuni de utilizare 368

Generalități 3

Indicații privind citirea instrucțiunilor de utilizare 368

Descrierea aparatului 368

Pentru siguranța dvs. 369

Generalități 3

Alimentarea – manipularea benzinei 369 Îmbrăcămintea și echipamentul de lucru 370

Transportul aparatului 370

Înainte de începerea lucrului 371

În timpul lucrului 371

Întreținerea și repararea 373

Depozitarea în cazul pauzelor de functionare mai lungi 374

Evacuarea la deşeuri 374

Descrierea simbolurilor 375

Continutul pachetului 375

Pregătirea aparatului pentru lucru 375

Montarea prelungitorului de evacuare 376

Montarea rotilor și a cadrului 376

Montarea clapetei de evacuare 376

Deschiderea și închiderea clapetei de evacuare 376

Montarea discului de tăiere 376

Demontarea discului de tăiere 376

Montarea pâlniei de umplere 376

Demontarea pâlniei de umplere 376

Carburant și ulei de motor 377

Indicatii pentru lucru 377

Zona de lucru a operatorului 377

Ce material poate fi prelucrat? 377

Ce material nu poate fi prelucrat? 377

Diametrul maxim al crengilor 377

Umplerea tocătorului de grădină 377

Încărcarea corectă a aparatului 378

Dispositive de siguranță 378

Oprirea motorului 378

Apărători de protecție 378

Punerea în funcțiune a aparatului 378

Pornirea motorului cu ardere internă 6 378

Oprirea motorului cu ardere internă 378

Tocarea 378

Întreținerea 379

Motorul cu ardere internă 379

Curățarea aparatului 379

Întreținerea cuțitelor 380

Întreținerea curelei trapezoidale 380

Schimbarea uleiului de motor 381

Conservarea și pauza de iarnă 381

Transportul 381

Tragerea sau împingerea tocătorului de grădină 381

Ridicarea sau deplasarea tocătorului de grădină 382

Transportarea tocătorului de grădină pe o suprafață de încărcare 382

Reducerea uzurii și evitarea

deteriorărilor 382

Piese de schimb cerute mai

frecvent 383

Protectia mediului 383

Declaratia de conformitate 383

Declaratia de conformitate UE tocător de grădină STIHL GH 370.1 S 383

Specificații tehnice 383

REACH 384

Identificarea cauzelor defectiunilor 384 Planul de întreținere 385

Confirmare de predare 385

Confirmare de service 385

2. Despre aceste instrucțiuni de utilizare

2.1 Generalități

Aceste instrucțiuni de utilizare reprezintă un manual de operare original al producătorului, în sensul Directivei CE 2006/42/CE.

STIHL se preocupă permanent de dezvoltarea gamei sale de produse; din acest motiv, trebuie să ne rezervăm dreptul de a efectua modificări ale setului de livrare în ceea ce privește forma, tehnologia și dotările.

În consecință, nu se pot solicita daune sau alte pretenții pe baza datelor și figurilor din această broșură.

În aceste instrucțiuni de utilizare pot fi descrise modele care nu sunt disponibile în fiecare țară.

Aceste instructiuni de utilizare sunt protejate conform dreptului de autor. Toate drepturile rămân rezervate, în special dreptul de multiplicare, traducere și prelucrare cu sisteme electronice.

2.2 Indicații privind citirea instrucțiunilor de utilizare

Imaginile și textele descriu anumite operații.

Toate simbolurile aplicate pe aparat sunt explicate în aceste instrucțiuni de utilizare.

Direcția în care se privește:

Direcția privirii în timpul utilizării stânga și dreapta în instrucțiunile de utilizare: utilizatorul se află în spatele aparatului (poziția de lucru).

Trimiteri la capitole:

Cu ajutorul unei săgeți se face trimitere la capitole și subcapitole pentru mai multe detalii. Exemplul următor face trimitere la un capitol: (⇔ 7.1)

Marcarea pasajelor de text:

Instrucțiunile descrise pot fi marcate în următoarele moduri.

Operatii care necesită intervenția utilizatorului:

- Se deşurubează şurubul (1) cu o şurubelniţă, se acționează maneta (2) ...

Enumerări de ordin general:

- Utilizarea produsului la manifestări sportive sau concursuri

Texte cu semnificatie suplimentară:

Pentru a le evidenția suplimentar în instrucțiunile de utilizare, pasajele de text cu semnificație suplimentară sunt marcate cu unul dintre simbolurile descrise în continuare.

Pericol!

Pericol de accidentare sau rănire gravă a persoanelor. Trebuie adoptat sau trebuie evitat un anumit comportament.

Avertizare!

Pericol de rănire a persoanelor. Printr-un anumit comportament se previn răniri posibile sau probabile.

Atentie!

Rănirile ușoare sau daunele materiale pot fi prevenite printr-un anumit comportament.

Indicatie

Informații pentru o mai bună folosire a aparatului și pentru prevenirea posibilelor greșeli de utilizare.

Texte cu trimitere la figuri:

Figurile care explică utilizarea aparatului le găsiți la începutul instrucțiunilor de utilizare.

Simbolul cameră foto servește la asocierea figurilor de pe paginile cu figuri cu pasajele de text corespunzătoare din instrucțiunile de utilizare.

3. Descrierea aparatului

1 Pâlnie de umplere
2 Motor cu ardere internă
3 Fişă de bujie
4 Roată
5 Suport de roată
6 Jgheab de evacuare
7 Şuruburi de închidere
8 Întrerupător de pornire/oprire
9 Etichetă cu caracteristici, cu numărul mașinii

4. Pentru siguranța dvs.

4.1 Generalități

În timpul lucrului cu aparatul se vor respecta neapărat următoarele instrucțiuni de prevenire a accidentelor.

Înaintea primei puneri în funcțiune, instrucțiunile de utilizare trebuie citite cu atenție și integral. Păstrați cu grijă

instrucțiunile de utilizare pentru a putea fi folosite ulterior.

Respectați indicațiile de utilizare și întreținere din instrucțiunile separate de utilizare pentru motorul cu ardere internă.

Aceste măsuri de precauție sunt indispensabile pentru siguranța dvs., dar enumerarea lor nu este limitativă. Utilizați aparatul întotdeauna cu grijă și spirit de răspundere și aveți în vedere că utilizatorul aparatului este responsabil în cazul accidentării unor persoane sau al deteriorării bunurilor acestora.

Familiarizați-vă cu elementele de comandă și cu utilizarea aparatului.

Folosirea aparatului este permisă numai persoanelor care au citit instrucțiunile de utilizare și sunt familiarizate cu manevrarea acestuia. Înainte de prima punere în funcțiune, utilizatorul trebuie să se preocupe să-și însușească instrucțiunile practice și de specialitate. Utilizatorul va fi instruit de către vânzător sau de către un alt specialist asupra modului în care se lucrează în siguranță cu acest aparat.

Cu ocazia acestei instruiri, utilizatorul trebuie atenționat asupra faptului că, pentru utilizarea aparatului, este nevoie de atenție și concentrare deosebite.

Riscurile reziduale nu pot fi evitate, chiar și în cazul utilizării acestui aparat în mod corespunzător.

Pericol de moarte prin asfixiere! Pericol de asfixiere pentru copii dacă se joacă cu materialul de ambalare. Materialul de ambalare nu se va ține în niciun caz la îndemâna copiilor.

Aparatul, împreună cu toate accesorile atașate, poate fi transmis, respectiv împrumutat, numai unor persoane care au fost instruite sau sunt familiarizate în principiu cu acest model și cu utilizarea lui. Instrucțiunile de utilizare constituie parte integranță a aparatului și trebuie să-l însoțească.

Folosiți aparatul numai dacă sunteți odihnit și vă aflați într-o stare fizică și psihică bună. În cazul în care sănătatea vă este afectată, întrebați medicul dvs. dacă lucrul cu aparatul este oportun. După consumul de alcool, de droguri sau de medicamente care diminuează capacitatea de reacție, nu este permis lucrul cu acest aparat.

Asigurați-vă că utilizatorul este apt din punct de vedere fizic, senzorial și mental, să opereze și să lucreze cu aparatul. Dacă utilizatorul este doar partial apt din punct de vedere fizic, senzorial sau mental, utilizatorul are voie să lucreze cu aparatul doar sub supraveghere sau după ce a fost instruit de o persoană responsabilă.

Asigurați-vă că utilizatorul este major și a fost format profesional sub supraveghere, conform reglementărilor naționale.

Atenție – pericol de accidentare!

Tocătoarele de grădină STIHL sunt adecvate pentru mărunțirea materialului cu crengi și a resturilor de plante. Nu este permisă o altă utilizare, aceasta putând fi periculoasă sau de natură a produce deteriorări aparatului.

Tocătorul de grădină nu poate fi folosit (enumerare incompletă):

– pentru alte materiale (de exemplu: sticlă, metal).
– pentru lucrări care nu sunt descrise în aceste instructiuni de utilizare.
– pentru producerea de alimente (de exemplu mărunțirea gheții, pregătirea decoctului).

Din motive de siguranță sunt interzise orice modificări ale aparatului, în afară de montarea competentă a accesorilor atestate de STIHL; în caz contrar se pierde garanția. Informații despre accesorile atestate obțineți de la distribuitorul autorizat STIHL.

Sunt interzise orice modificări aduse aparatului în scopul modificării puterii sau turației motorului cu ardere internă, respectiv ale motorului electric.

Nu este permisă transportarea cu aparatul a obiectelor, animalelor sau persoanelor, în special a copiilor.

La utilizarea în spații publice, parcuri, terenuri de sport, pe drumuri și în întreprinderi agricole și forestiere, sunt necesare măsuri sporite de precauție.

4.2 Alimentarea – manipularea benzinei

Pericol de moarte!

Benzina este toxică și extrem de inflamabilă.

Păstrați benzina numai în recipiente (canistre) prevăzute și atestate în acest scop. Capacele recipientelor se vor înșuruba și se vor strânge bine conform instrucțiunilor. Capacele defecte se vor înlocui din motive de siguranță.

Nu utilizați niciodată sticle pentru băuturi sau recipiente similare pentru aruncarea sau depozitarea materialelor consumabile, cum ar fi, de exemplu, carburantul. Diverse persoane, în special copiii, ar putea să bea din asemenea recipiente.

Tineți benzina la distanță de scântei, flăcări deschise, flăcări permanente, surse de căldură și față de alte surse ce pot

produce aprindere. Fumatul interzis!

Alimentați cu carburant numai în aer liber și nu fumați pe durata operației de alimentare cu carburant.

Înainte de alimentare, motorul cu ardere internă trebuie oprit și lăsat să se răcească.

Umplerea cu benzină se va face înainte de pornirea motorului cu ardere internă. Este interzisă deschiderea capacului rezervorului sau completarea cu benzină în timp ce motorul cu ardere internă este în funcțiune sau mașina este caldă.

Nu se umple în exces rezervorul de carburant!

Pentru a lăsa loc de dilatare pentru carburant, rezervorul nu se umple niciodată peste muchia inferioară a ștuțului de umplere.

În afară de aceasta, trebuie avute în vedere instrucțiunile de utilizare ale motorului cu ardere internă.

În cazul scurgerii benzinei în afară, motorul cu ardere internă nu se va porni decât după ce a fost curățată suprafața pe

care s-a scurs benzina. Se va evita orice încercare de pornire până la îndepărtarea vaporilor de benzină (se va șterge până la uscare).

Ştergeți întotdeauna carburantul scurs în afară.

Dacă a ajuns benzină pe haine, acestea trebuie schimbate.

Nu păstrați niciodată în interiorul unei clădiri aparatul cu benzină în rezervor. Vaporii de benzină care se formează pot veni în contact cu foc deschis sau cu scântei și se pot aprinde.

Dacă rezervorul trebuie golit, acest lucru trebuie realizat în aer liber.

4.3 Îmbrăcămintea și echipamentul de lucru

Purtați întotdeauna în timpul lucrului încălțăminte rezistentă, cu talpă aderentă. Nu lucrați

descălțat sau încălțat, de exemplu, cu sandale.

Purtați întotdeauna mănuși de protecție din piele cu manșetă închisă în timpul lucrului și, în special, în timpul lucrărilor de

întreținere și la transportul aparatului.

În timpul lucrului, purtați întotdeauna ochelari de protecție și antifoane. Purtați aceste articole pe întreaga

perioadă a lucrului.

La lucrul cu aparatul trebuie purtată îmbrăcăminte adecvată și strânsă pe corp, respectiv salopetă, nu halat de lucru. În

timpul lucrului cu aparatul, nu purtați fular,

cravată, bijuterii și nici panglici, șireturi sau alte piese de îmbrăcăminte care se depărtează de corp.

Pe întreaga perioadă a lucrului și în timpul tuturor lucrărilor efectuate la aparat, părul lung trebuie protejat și asigurat (batic, șapcă etc.).

4.4 Transportul aparatului

Lucrați numai cu mănuși de protecție ( 4.3) pentru a evita rănirea la atingerea pieselor ascuțite sau fierbinti ale aparatului.

Nu transportați aparatul cu motorul cu ardere internă în funcțiune. Înainte de transport, opriți motorul cu ardere internă, așteptați să se oprească și cuțitele și scoateți fișa de pe bujie.

Aparatul se va transporta numai cu motorul cu ardere internă răcit și fără carburant.

Transportați aparatul numai cu pâlnia de umplere montată conform instrucțiunilor.

Pericol de accidentare din cauza cuțitelor neacoperite!

Aveți în vedere greutatea aparatului, în special în cazul răsturnării pe o parte.

Folosiți dispositive adecvate de încărcare (rampe de încărcare, dispositive de ridicare).

Asigurați aparatul pe suprafața de încărcare cu elemente de fixare dimensionate corespunzător (chingi, cabluri etc.), în punctele de fixare indicate în aceste instrucțiunile de utilizare. (⇔ 12.3)

Împingeți sau trageți aparatul numai la pas. Nu îl remorcați!

La transportul aparatului, aveți în vedere reglementările legale din zonă, în special cele referitoare la asigurarea încărcăturii și la transportul obiectelor pe suprafețe de încărcare.

4.5 înainte de începerea lucrului

Asigurați-vă că aparatul va fi folosit numai de către persoane care cunosc instrucțiunile de utilizare.

Înainte de prima utilizare a aparatului, îndepărtați materialul de ambalare și siguranțele pentru transport.

Înainte de punerea în funcțiune a aparatului, se verifică etanșeitatea sistemului de alimentare cu carburant, în special componentele vizibile precum rezervorul, capacul rezervorului, legăturile prin furtunuri. În cazul în care există neetanseități sau defecțiuni, nu se pornește motorul – pericol de incendiu! Pentru remedierea deficiențelor, înainte de punerea în funcțiune a aparatului, se va apela la distribuitorul de la care acesta a fost achiziționat.

Respectați reglementările locale referitoare la orele de utilizare a aparatelor de grădină acționate cu motor cu ardere internă, respectiv cu motor electric.

Înainte de utilizarea aparatului, se vor înlocui toate piesele defecte precum și cele uzate complet sau deteriorate. Etichetele referitoare la pericole și la avertizări de pe aparat care sunt deteriorate sau care au devenit ilizibile vor fi înlocuite. Distribuitorul dvs. STIHL vă poate pune la dispoziție etichete și toate celelalte piese de schimb.

Pericol de accidentare!

Piesele uzate sau deteriorate (de exemplu, cuțitele tocite) pot afecta siguranța aparatului și pot cauza răniri ale utilizatorului.

Înainte de punerea în funcțiune, trebuie să se verifice și să se asigure următoarele aspecte:

• Capacele și dispozitivele de protectie se află la locul lor și sunt în perfectă stare.
• Toate componentele motorului cu ardere internă prin care trece carburantul sunt montate și sunt în ordine (etanse).

– Rezervorul este în ordine (etans).

- Carcasa și dispozitivul de tăiere (cuțit, ax cuțit, discuri de tăiere etc.) nu sunt uzate sau deteriorate.

– În aparat nu a rămas material de tocat și pâlnia de umplere este goală.

- Toate şuruburile, piulițele și celelalte elemente de fixare sunt montate, respectiv bine strânse. Înainte de punerea în funcțiune, se vor strânge bine şuruburile și piulițele slăbite (se va respecta cuplul de rotație).

Utilizați aparatul numai în aer liber și nu în apropierea unui perete sau a altui obiect rigid, pentru a diminua pericolul de accidentare sau de producere a pagubelor materiale (limitarea posibilității utilizatorului de a se feri, spargere de geamuri, zgârieturi la autovehicule etc.)

Aparatul trebuie așezat într-o poziție sigură, pe o suprafață orizontală și solidă.

Nu utilizați aparatul pe o suprafață pavată sau pe care este presărat pietriș, deoarece materialul aruncat în afară sau ridicat în vârtej poate provoca răniri.

Înainte de fiecare punere în funcțiune, se va verifica dacă aparatul este închis conform instrucțiunilor. (⇒ 7.7)

Dispozitivele de cuplare și de siguranță montate pe aparat nu trebuie îndepărtate sau dezactivate.

4.6 în timpul lucrului

Nu lucrați niciodată dacă în zona periculoasă se află animale sau persoane, în special copii.

Nu utilizați aparatul pe ploaie, pe furtună și, în special, atunci când există pericol de trăsnet.

Când solul este umed, există pericol mărit de accidentare datorită stabilității reduce. Trebuie lucrat cu deosebită atenție pentru a preveni alunecarea. Dacă este posibil, evitați utilizarea aparatului când solul este umed.

Lucrați numai la lumina zilei sau la o lumină artificială suficient de intensă.

Zona de lucru trebuie menținută în ordine și curățenie pe toată durata lucrului. Se vor îndepărta obiectele ce prezintă pericol de împiedicare, cum ar fi pietre, crengi, cabluri etc.

Suprafața pe care stă operatorul nu trebuie să se afle la un nivel mai ridicat decât cea pe care se află aparatul.

Gaze de eşapament:

Pericol de moarte prin intoxicare!

În caz de greata, dureri de cap, tulburări de vedere (de ex. câmp vizual redus), tulburări de auz, ameteli, capacitate de concentrare scăzută, încetați imediat lucrul. Aceste simptome pot, între altele, să fie provocate de concentrația ridicată de gaze de eșapament.

Aparatul produce gaze de eşapament otrăvitoare, imediat după pornirea motorului cu ardere internă. Aceste gaze

conțin monoxid de carbon toxic, un gaz incolor și inodor, precum și alte materiale nocive. Motorul cu ardere internă nu trebuie niciodată pus în funcțiune în spații închise sau slab ventilate.

Aparatul trebuie poziționat în așa fel încât să nu se lucreze în bătaia gazelor de eșapament.

Pornirea:

Înainte de pornire, aduceți aparatul într-o poziție sigură și așezați-l vertical. Aparatul nu poate fi pus în funcțiune în niciun caz culcat.

Nu se va trage de cablul de pornire dacă aparatul nu este închis corect și cuțitele sunt descoperite.

Pericol de rănire din cauza cuțitelor în rotație!

Porniti aparatul cu atenție – respectați indicațiile din capitolul „Punerea în funcțiune a aparatului” ( 10.). Pornirea conform acestor indicații reduce pericolul de accidentare.

Pericol de accidentare!

În cazul în care cablul de pornire revine rapid, mâna și brațul sunt trase spre

motorul cu ardere internă mai repede decât se poate elibera cablul de pornire. Din cauza acestei întoarceri se pot produce fracturi de oase, striviri și luxații.

Nu stați în fața deschiderii de evacuare la pornirea motorului cu ardere internă, respectiv a motorului electric. La pornire, în tocătorul de grădină nu trebuie să se afle material de tocat. Materialul de tocat ar putea fi aruncat în afară și ar putea produce accidente.

Aparatul nu trebuie înclinat la pornire.

Utilizarea în regim de lucru:

Pericol de accidentare!

Nu duceți niciodată mâinile sau picioarele peste, sub sau către piesele care se rotesc.

În timpul funcționării aparatului, nu țineți niciodată fața sau alte părți ale corpului deasupra pâlniei de umplere sau în fața orificiului de evacuare. Păstrați întotdeauna o distanță corespunzătoare a capului și corpului față de deschiderea de umplere.

Nu introduceți niciodată mâinile, alte părți ale corpului sau îmbrăcămintea în pâlnia de umplere sau în canalul de

evacuare. Există un pericol major de accidentare pentru ochi, față, degete, mâini etc.

Aveți grijă întotdeauna să vă păstrați echilibrul și să aveți o poziție stabilă. Nu vă aplecați înainte.

La umplerea cu material, utilizatorul trebuie să stea în zona descrisă de lucru a operatorului. Rămâneți pe întreaga durată a lucrului în zona de lucru și în nici un caz în zona de evacuare. (⇔ 8.1)

Pericol de accidentare!

În timpul funcționării, materialul de tocat poate fi aruncat înapoi în sus. Utilizatorul poate fi grav rănit la nivelul feței, al ochilor și al măinilor. Prin urmare, purtați ochelari de protecție și mănuși de protecție (⇒ 4.3) și feriți capul din dreptul orificiului de umplere.

Nu răsturnați niciodată aparatul în timp ce motorul cu ardere internă, respectiv motorul electric funcționează.

Dacă aparatul se răstoarnă în timpul funcționării, se oprește imediat motorul cu ardere internă și se scoate fișa de pe bujie.

Aveți grijă ca materialul de tocat să nu se blocheze în jgheabul de evacuare deoarece acest lucru duce la scăderea calității operației de tocare sau la aruncarea înapoi în afară a materialului.

La umplerea tocătorului cu material, se va avea grijă, în special, ca în camera de tocare să nu ajungă diverse corpuri străine, precum piese metalice, pietre, mase plastice, sticlă și altele, deoarece acestea pot produce deteriorări sau aruncări înapoi în afară a materialelor din pâlnia de umplere.

Pericol de accidentare!

Utilizatorul poate fi grav rănit de materialul de tocat și de corpurile străine aruncate înapoi. Feriți aparatul de corpurile străine și îndepărtați imediat obiectele care înfundă evacuarea.

Pericol de accidentare!

La umplerea tocătorului de grădină cu crengi, se pot produce aruncări înapoi. Utilizatorul poate fi grav rănit de materialul de tocat aruncat înapoi. Purtați mănuși și ochelari de (⇔ 4.3) protecție!

Opriti motorul cu ardere internă

– înainte de a înlina, a împinge sau a trage aparatul,
– înainte de a desface şuruburile de închidere şi a deschide aparatul,
– înainte de a realimenta cu carburant. Aparatul se alimentează numai când motorul cu ardere internă este răcit. Pericol de incendiu!

Aveți în vedere că scula de tăiere continuă să se rotească mai multe secunde până la oprirea definitivă.

Opriti motorul cu ardere internă,

scoateți fișa de pe bujie și lăsați toate sculele aflate în mișcare de rotație să se oprească complet

– înainte de a părăsi aparatul,
– înainte de a ridica și a deplasa aparatul,
- înainte de a transporta aparatul,
– înainte de a înlătura blocaje sau înfundări la unitatea de tăiere, în pâlnia de umplere sau în canalul de evacuare,
– înainte de a executa lucrări la unitatea de tăiere,
– înainte de a verifica sau curăța aparatul sau înainte de a efectua alte lucrări pe acesta.

Dacă în unealta de tăiere ajung corpuri străine, dacă aparatul produce zgomote neobișnuite sau dacă vibrează, opriți imediat motorul și lăsați aparatul să se oprească. Scoateți fișa de pe bujie, îndepărtați pâlnia de umplere și efectuați următoarele operații:

• Verificați aparatul, în speci de tăiere (cuțit, disc de tăiere, șurub cuțit), cu privire la eventuale deteriorări și apelați la un specialist pentru reparațiile necesare, înainte de a reporni aparatul și de a lucra din nou cu el.
• Verificați dacă toate piesele unității de tăiere sunt bine strânse; dacă este cazul, strângeți șuruburile (respectați cuplurile de rotație).
• A p e l a ți la un specialist pentru înlocuir sau repararea pieselor deteriorate; piesele de schimb trebuie să prezinte aceleași caracteristici.

4.7 Întreținerea și repararea

Înaintea începerii lucrărilor de curățare-, reglaj-, reparații- și întreținere:

• Se opreşte aparatul pe un teren rezistent și plan,
• se opreşte motorul cu ardere internă și se lasă să se răcească,
  • se scoate fişa bujiei.

Atenție – pericol de rănire!

Fişa bujiei se ține la distanță de bujie; o scânteie accidentală

poate provoca incendii sau electrocutări. Un contact accidental al bujiei cu fișa bujiei poate produce o pornire involuntară a motorului cu ardere internă.

Lăsați aparatul să se răcească, în special înainte de a începe lucrări la motorul cu ardere internă, la cotul de eșapament și la toba de eșapament. Pot fi atinse temperaturi de 80° C și chiar și mai mari.

Pericol de arsuri!

Catactul direct cu uleiul de motor poate fi periculos; uleiul de motor nu trebuie lăsat să se verse.
STIHL recomandă ca, pentru umplerea cu ulei de motor sau pentru schimbul de ulei, să apelați la un distribuitor autorizat STIHL.

Curățarea:

După utilizare, întregul aparat trebuie curățat cu atenție. (⇔ 11.2)

Nu utilizați în nici un caz echipamente de rea curățat la înaltă presiune și nu curățați aparatul sub apă curentă (de exemplu, cu un furtun de stropit grădina).

Nu utilizati detergenti corozivi. Acești detergenti pot deteriora piesele din material plastic și din metal, fapt care poate influența functionarea sigură a aparatului dvs. STIHL.

Pentru a evita pericolul de incendiu, mențineți zona deschiderilor de răcire, a aripioarelor de răcire și zona eșapamentului libere, de exemplu: fără iarbă, paie, mușchi, frunze sau de vaselină ieșită în afară.

Lucrări de întreținere:

Trebuie efectuate numai acele lucrări de întreținere care sunt descrise în aceste instrucțiuni de utilizare; pentru toate celelalte lucrări trebuie să se apeleze la distribuitorul de specialitate.

În cazul în care vă lipsesc cunoștințele sau mijloacele auxiliare necesare, adresați-vă întotdeauna unui distribuitor de specialitate.

STIHL recomandă efectuarea de lucrări de întreținere și reparație numai de către distribuitorii autorizați STIHL.

Distribuitorii autorizați STIHL sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Utilizați numai scule, accesorii sau aparate atașabile atestate de STIHL pentru acest aparat sau piese echivalente din punct de vedere tehnic deoarece, în caz contrar, există pericol de accidente cu periclitarea persoanelor sau cu deteriorări ale aparatului. Dacă aveți probleme sau întrebări, adresați-vă unui distribuitor autorizat.

Sculele, accesoriiile și piesele de schimb originale STIHL sunt adaptate optim la aparat și la cerințele utilizatorului. Piesele de schimb originale STIHL pot fi recunoscute după numărul de piesă de schimb STIHL, după marcajul STIHL și, de asemenea, după marcajul caracteristic pieselor de schimb STIHL. Pe componentele mici, poate fi găsit numai marcajul.

Din motive de siguranță, piesele prin care trece carburantul (conducta de carburant, robinetul de carburant, rezervorul de carburant, capacul rezervorului, racordurile etc.) trebuie verificate regulat în ceea ce privește eventuale deteriorări sau puncte neetanșe și, dacă este cazul, trebuie înlocuite de către un specialist (STIHL recomandă distribuitorii autorizați STIHL).

Mentineți întotdeauna curate și lizibile etichetele autocolante de avertizare și indicatoare. Etichetele autocolante deteriorate sau pierdute trebuie înlocuite cu plăcuțe noi, originale, de la distribuitorul dvs. STIHL autorizat. Dacă o componentă este înlocuită cu una nouă, asigurați-vă că noua componentă este prevăzută cu aceeași etichetă autocolantă.

La unitatea de tăiere se va lucra numai cu mănuși de protecție ( 4.3) și cu o deosebită atenție.

Păstrați toate piulițele, bolțurile și șuruburile bine strânse, în special toate șuruburile unității de tăiere, pentru ca aparatul să se afle într-o stare de funcționare sigură.

Verificați cu regularitate întregul aparat, mai ales înaintea depozitării (de ex. înainte de pauza de iarnă), în ceea ce privește eventuale uzuri sau deteriorări. Din motive de siguranță, înlocuți imediat componentele uzate sau deteriorate, astfel încât aparatul să se afle întotdeauna într-o stare sigură de funcționare.

Nu modificati niciodată reglajul de bază al motorului cu ardere internă și nu supraturați motorul.

Dacă, pentru lucrări de întreținere, se demontează componente sau dispositive de protecție, acestea trebuie neapărat montate la loc în mod corect după finalizarea respectivelor lucrări.

4.8 Depozitarea în cazul pauzelor de functionare mai lungi

Înaintea depozitării într-o încăpere închisă, lăsați motorul cu ardere internă să se răcească.

Aparatul cu rezervorul golit și rezerva de carburant se vor păstra într-un spațiu bine aerisit și cu posibilitate de încuiere.

Asigurați-vă că aparatul este protejat împotriva utilizării neautorizate (de exemplu de către copii).

Nu păstrați niciodată în interiorul unei clădiri aparatul cu benzină în rezervor. Vaporii de benzină care se formează pot veni în contact cu foc deschis sau cu scântei și se pot aprinde.

Dacă rezervorul trebui golit (de ex. la oprirea înaintea pauzei de iarnă), golirea rezervorului de carburant trebuie efectuată numai în aer liber (de exemplu prin lăsarea motorului cu ardere internă în funcțiune în aer liber până la golirea rezervorului).

Înaintea depozitării (de ex. pentru pauza de iarnă), aparatul se va curăța temeinic.

Aparatul se va depozita numai cu fişa scoasă de pe bujie.

Depozitați aparatul în stare sigură de funcționare.

Depozitați tocătorul de grădină numai cu pâlnia de umplere montată.

Pericol de rănire din cauza cuțitelor neacoperite!

4.9 Evacuarea la deşeuri

Deşeurile, cum ar fi uleiul uzat sau carburantul, lubrifiantii folosiți, filtrele, bateriile și piesele de uzură similare, pot avea efecte dăunătoare asupra oamenilor, animalelor și mediului înconjurător și, de aceea, trebuie evacuate în mod corespunzător.

Adresați-vă unui centru de reciclare sau distribuitorului dvs. pentru a afla cum trebuie evacuate la deșeuri în mod corespunzător materialele respective. STIHL recomandă distribuitorii autorizați STIHL.

Luați măsurile necesare pentru ca un aparat scos definitiv din uz să fie evacuat la deșeuri conform reglementărilor în vigoare. Faceți aparatul inutilizabil înainte de a-l preda la centrul de deșeuri. Pentru a preveni accidentele, îndepărtați în primul rând cablul de aprindere, goliți rezervorul și goliți uleiul din motor.

Pericol de rănire din cauza cuțitelor!

Nu lăsați niciodată nesupravegheat tocătorul de grădină, chiar dacă acesta este scos din uz. Asigurați-vă că aparatul și, mai ales, toate cuțitele sale nu sunt depozitate în locuri accesibile copiilor.

5. Descrierea simbolurilor

Atentie!

Înaintea punerii în funcțiune, citiți și urmați instrucțiunile de utilizare și indicațiile de siguranță.

Pericol de accidentare!

Nu permiteți altor persoane accesul în zona de pericol.

Pericol de rănire!

Pericol de rănire datorită sculelor aflate în mișcare de rotație.

Atentie!

Înaintea lucrărilor de întreținere sau de curățare, scoateți fișa de bujie.

Purtați antifoane!

Purtați mănuși de protecție!

Pericol de accidentare!

Nu introduceți niciodată mânile, alte părți ale corpului sau îmbrăcămintea în pâlnia de umplere sau în canalul de evacuare.

Pericol de accidentare!

Nu urcati pe aparat.

6. Continutul pachetului

Poz. Denumire Buc.

A Pâlnie de umplere 1

B Aparat de bază 1

C Suport de roată 1

D Clapetă de evacuare 1

E Prelungitor al sistemului de 1 evacuare

F Bară 1

G Roată 2

H Capac de roată 2

I Disc de tăiere 1

J Şurub cu cap Torx 5 P5x20

K1 Piuliță M10 2

K2 Piuliță de siguranță M8 2

Poz. Denumire Buc.

L1 Șaibă 2

L2 Șaibă A10 2

M Şurub cu cap Torx 1 P5x50

N \$urub cu cap semirotund 2 M8x45

O \$urub cu cap hexagonal 1 M10x55

P Șaibă de siguranță 1

Q Šurub de închidere 2

R \urub roată \ 2

S Bolt 2

T Deflector 1

U Inel de distanțare superior 1

V Inel de distanțare inferior 1

X Sculă pentru montaj 1

Y Cheie Torx 1

Z Cheie combinată 1

• Instructiuni de utilizare 1

• Instructiuni de utilizare 1

motor cu ardere internă

7. Pregătirea aparatului pentru lucru

Pericol de accidentare!

Respectați instrucțiunile de siguranță din capitolul "Pentru siguranța dumneavoastră" ( 4.).

- Pentru executarea tuturor operațiilor descrise, așezați aparatul pe o suprafață orizontală plană și rezistentă.

7.1 Montarea prelungitorului de evacuare

- Asezați prelungitorul de evacuare (E) pe aparatul de bază și înșurubați șurubul (J) (1 - 2 Nm).

7.2 Montarea rotilor și a cadrului

• Se fixează roțile (G) din stânga și din dreapta cu bolțurile (R) pentru roți, șaiba (L1), șaiba (L2) și piulița (K1) pe suportul roții (C)
• Se presează capacele (H) ale roților pe roți.
• Se așează suportul de roată pe o suprafață fermă, așa cum se arată în figură, și se montează aparatul de bază (B).
• Se introduc şuruburile cu cap semirotund (N) pe partea stângă și se înşurubează piulițele de siguranță (K2), dar nu se strâng. Se înşurubează şurubul cu cap Torx (M) pe partea dreaptă (1 - 2 Nm).
• Se strâng piulițele (K2) (10 - 12 Nm).

7.3 Montarea clapetei de evacuare

• Tocătorul de grădină va fi culcat pe spate.
• Se introduce rigla (F) în prelungitorul de evacuare. Se înșurubează șuruburile (J) (1 - 2 Nm).
• Se ridică în picioare tocătorul de grădină.

- Se așează clapeta de evacuare (D) pe prelungitorul de evacuare. La suspendarea acesteia, aveți grijă ca aripioarele (1) din stânga și din dreapta de pe partea interioară a clapetelor să se așeze exact în canalul de ghidaj al prelungitorului de evacuare (2). - Se presează bolțurile (S) din stânga și din dreapta.

7.4 Deschiderea și închiderea clapetei de evacuare

Deschiderea clapetei de evacuare:

- Pentru tocare, rabateți în sus clapeta de evacuare (D) și înclichetați clema de închidere (1) în prelungitorul de evacuare.

Închiderea clapetei de evacuare:

- Pentru transport sau pentru a economisi spațiu la depozitare, ridicăți ușor clema de închidere (1) și rabateți în jos clapeta de evacuare (D).

7.5 Montarea discului de tăiere

Respectați succesiunea de montaj și cuplul de strângere de 52 - 60 Nm.

La montaj aveți grijă de așezarea corectă a inelului de distanțare (U) față de ambele cuțite.

- Asezați capacul de protecție (W), inelul distanțier inferior (V), discul de tăiere (I), inelul de distanțare superior (U), deflectorul (T) și șaiba de siguranță (P) pe port-cuțit și șurubul (O).

- Folosiți scula de montaj (X) pentru a ține contra de discul de tăiere. Înșurubați șurubul (O) cu cheia combinată (Z) și strângeți-l la un cuplu de strângere de 52 - 60 Nm.

7.6 Demontarea discului de tăiere

• Se folosește scula de montaj (X) pentru a ține contra de discul de tăiere.
• Se slăbește șurubul (O) cu cheia combinată (Z).
• Se scot şurubul (O), şaiba de siguranță (P), deflectorul (T), inelul distanțier superior (U) și discul de tăiere (I).

7.7 Montarea pâlniei de umplere

După primul montaj, șuruburile de închidere (Q) sunt legate de pâlnia de umplere astfel încât nu se pot pierde.

• Se introduc şuruburile de închidere (Q) în gaura ovală a pâlniei de umplere și se strâng cu forță.
• Se fixează pâlnia de umplere (A) pe balamaua (1) a aparatului de bază și se rotește înainte.
• Se strâng ambele şuruburi de închidere (Q) simultan.

7.8 Demontarea pâlniei de umplere

- Se slăbesc ambele șuruburi de închidere (Q) până când se rotesc liber. Ele rămân pe pâlnia de umplere

- Se rotește pâlnia de umplere (A) înapoi și apoi se scoate.

7.9 Carburant și ulei de motor

Înainte de prima pornire, faceți umplerea cu ulei de motor (⇒ Instrucțiuni de utilizare motor cu ardere internă)!

Ulei de motor

Tipul de ulei de motor ce trebuie utilizat și cantitatea de umplere cu ulei sunt specificate în instrucțiunile de utilizare ale motorului cu ardere internă. Se va verifica cu regularitate nivelul uleiului (⇒ Instructiuni de utilizare motor cu ardere internă). Se va evita creșterea sau scăderea nivelului de ulei peste/sub nivelul corect.

Carburant

Recomandare:

Carburant proaspăt de marcă, benzină fără plumb (⇒ Instructiuni de utilizare motor cu ardere internă)! Pentru alimentare se va folosi o pâlnie (nu este inclusă în furnitură). Aveți în vedere avertizările din capitolul „Pentru siguranța dumneavoastră”. (⇒ 4.)

8. Indicații pentru lucru

Pericol de accidentare!

Respectați instrucțiunile de siguranță din capitolul "Pentru siguranța dumneavoastră". (⇒ 4.)

Umplerea tocătorului de grădină trebuie făcută numai de o singură persoană.

8.1 Zona de lucru a operatorului

- Din motive de siguranță, pe întreaga perioadă a lucrului (cu motorul electric pornit, respectiv cu motorul cu ardere internă în funcțiune), operatorul trebuie să se afle întotdeauna în zona de lucru permisă (suprafața gri X), mai ales pentru a nu fi rănit de materialele aruncate înapoi.

8.2 Ce material poate fi prelucrat?

Cu ajutorul tocătorului de grădină se pot prelucra crengi de arbori- sau resturi de garduri vii, precum și crengi puternic sau slab ramificate.

Crengile de arbori și resturile de la garduri vii trebuie prelucrate imediat după tăiere, deoarece productivitatea tocării este mai ridicată la materialele de tocat proaspete, față de materialele de tocat uscate sau umede. Prelucrarea materialului de tocat uscat crește riscul de recul. Utilizatorul poate fi grav rănit de ramurile care sunt aruncate înapoi.

8.3 Ce material nu poate fi prelucrat?

Pietrele, bucățile de sticlă, piesele metalice (sârme, cuie, ...) sau piesele din material plastic nu trebuie să pătrundă în tocătorul de grădină.

O regulă de bază:

Nici materialele care nu servesc la prepararea compostului nu trebuie prelucrate cu tocătorul de grădină.

8.4 Diametrul maxim al crengilor

Datele se referă la material cu crengi proaspăt tăiat:

Diametrul maxim al crengilor GH 370 S: 45 mm

Atentie!

Dacă se introduc mai multe ramuri subțiri în același timp, cumulul diametrelor ramurilor individuale nu trebuie să depășească diametrul maxim al ramurii.

În cazul materialului de tocat uscat sau umed, ar putea fi necesară reducerea diametrului maxim al ramurii.

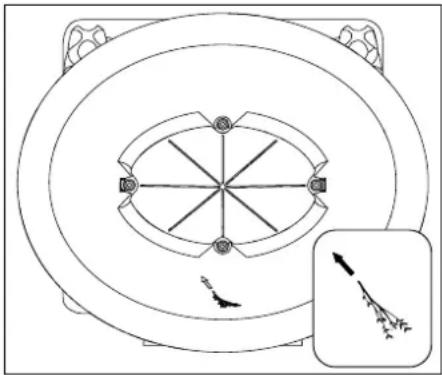

8.5 Umplerea tocătorului de grădină

Pericol de rănire!

Utilizatorul poate fi grav rănit de materialul cu crengi care poate fi aruncat înapoi. Pentru a evita accidentările în astfel de cazuri, tocătorul de grădină trebuie încărcat corect cu material.

La umplerea tocătorului, se va respecta diametrul maxim al crengilor. Răriți crengile puternic ramificate și rupeți lăstarii laterali. Deschiderea mare de umplere servește numai la preluarea mai ușoară a crengilor puternic ramificate.

• La umplerea tocătorului de grădină se va avea în vedere zona de lucru. (⇒ 8.1)
• Atenție la diametrul maxim al crengilor. (⇔ 8.4)
• Materialul cu crengi se va așeza ușor oblic și se va ghida spre mecanismul cu cuțite conform simbolului de pe partea stângă a peretelui pâlniei.
  În felul acesta, materialul dur este automat tras înăuntru de către aparat. Crengile mai lungi trebuie sprijinite și dirijate cu mâna pentru tocare.

8.6 încărcarea corectă a aparatului

Motorul electric, respectiv motorul cu ardere internă al tocătorului de grădină poate fi solicitat în sarcină până la nivelul la care turația nu scade sensibil. Umpleți întotdeauna tocătorul de grădină în mod continuu și uniform. Dacă turația scade în timpul lucrului cu tocătorul de grădină, opriți umplerea pentru a reduce încărcarea motorului electric, respectiv a motorului cu ardere internă.

9. Dispositive de siguranță

9.1 Oprirea motorului

Motorul cu ardere internă, respectiv scula de tocare, pot fi puse în funcțiune numai după ce pâlnia de umplere a fost corect închisă.

La slăbirea șurubului de închidere de pe partea motorului în timpul funcționării, contactul de aprindere se întrerupe și motorul cu ardere internă, respectiv scula de tocare, se opresc după câteva secunde.

9.2 Apărători de protectie

Tocătorul de grădină este dotat cu apărători de protectie în zonele de umplere și de evacuare. Aceste zone sunt: întreaga pâlnie de umplere cu partea superioară a acesteia și cu apărătoarea împotriva stropirii, prelungitorul de evacuare precum și clapeta de evacuare.

Apărătorile de protectie asigură distanța optimă față de cuțite în timpul tocării.

10. Punerea în funcțiune a aparatului

Pericol de accidentare!

Înainte de punerea în funcțiune se va citi cu atenție și se va respecta capitolul "Pentru siguranța dumneavoastră". (⇔ 4.)

10.1 Pornirea motorului cu ardere internă

- Se verifică nivelul de ulei și de carburant. (⇒ 7.9)

- Se apasă întrerupătorul (1) în poziția

1.

• Se trage lent cablul de pornire (2) până când se simte rezistența datorată compresiei, după care se trage energetic la lungimea brațului.
  Cablul de pornire se eliberează lent pentru a putea fi înfășurat de demaror. Se repetă operația de pornire până când motorul cu ardere internă pornește.

10.2 Oprirea motorului cu ardere internă

- Se apasă întrerupătorul (1) în poziția O.

Motorul cu ardere internă, respectiv scula de tocare,

se opresc complet după o scurtă durată de mișcare inertială.

10.3 Tocarea

• Deplasați și apoi așezați tocătorul de grădină într-un loc sigur, pe o suprafață orizontală și rezistentă.
• Purtați mănuși de protecție, ochelari de protecție și antifoane. (⇒ 4.3)

• Deschideti clapeta de evacuare. (⇒ 7.4)

• Pornirea tocătorului de grădină. (⇒ 10.1)

• Se așteaptă până când motorul cu ardere internă a atins turația maximă (turația de mers în gol).
• Se umple corect tocătorul de grădină cu material de tocat. ( 8.5)
• La terminarea lucrului, se opreşte tocătorul de grădină (⇒ 10.2) și se curăță. (⇒ 11.2)

11. Întreținerea

Pericol de accidentare!

Nu lucrați decât cu mănusi.

Nu atingeți niciodată cuțitele, până când nu se opresc.

În cazul în care vă lipsesc cunoștințele sau mijloacele auxiliare necesare, adresați-vă întotdeauna unui distribuitor de specialitate.

STIHL recomandă efectuarea de lucrări de întreținere și reparație numai la distribuitorul autorizat STIHL.

STIHL vă recomandă să utilizati piese de schimb originale STIHL.

Pericol de accidentare!

Înaintea tuturor lucrărilor de întreținere- sau de curătare a aparatului, citiți cu atenție capitolul „Pentru siguranța dvs.” (⇔ 4.), mai ales subcapitolul „Întreținere și reparații” (⇔ 4.7), și respectați întocmai toate instrucțiunile de siguranță.

Înaintea tuturor lucrărilor de întreținere- și curățare, scoateți fișa de pe bujie!

11.1 Motorul cu ardere internă

Interval de întreținere: înainte de fiecare utilizare

Deosebit de importante pentru o durată de utilizare îndelungată, sunt menținerea permanentă a unui nivel suficient de ulei

precum și înlocuirea cu regularitate a filtrelor de ulei și de aer. Respectați indicațiile de exploatare și întreținere pe care le găsiți în instrucțiunile anexate pentru utilizarea motorului cu ardere internă.

Aripioarele de răcire trebuie menținute permanent în stare curată pentru a avea asigurată o răcire suficientă a motorului cu ardere internă.

11.2 Curățarea aparatului

Interval de întreținere: După fiecare utilizare

Aparatul va fi curățat bine după fiecare utilizare. Îngrijirea cu atenție protejează aparatul contra deteriorării și îi prelungește durata de utilizare.

Pozitia de curățare a tocătorului de grădină:

Aparatul poate fi curățat numai în poziția prezentată în figură.

• Demontați pâlnia de umplere. (⇒ 7.8)

Dacă tocătorul de grădină nu este poziționat conform descrierii, aparatul (motorul cu ardere internă) se poate deteriora.

Niciodată nu se va îndrepta jetul de apă spre piesele motorului electric, respectiv ale motorului cu ardere internă, spre garnituri de

etanşare, lagăre și componentele electrice, cum ar fi întrerupătorul.

Consecințele ar putea consta în reparații costisitoare.

Dacă murdăria și depunerile aderente nu pot fi îndepărtate cu o perie, cu o lavetă umedă sau cu o bucată de lemn, STIHL vă recomandă utilizarea unui detergent special (de exemplu detergent special STIHL).

Curățați regulat discurile de tăiere.

Îndepărtați murdăria de pe aripioarele de răcire și rotorul ventilatorului, precum și din zonele din jurul filtrului de aer, eșapamentului etc. pentru a asigura o răcire suficientă a motorului.

11.3 Întreținerea cuțitelor

Pericol de accidentare! Se va lucra numai cu mănuși de protecție!

Interval de întreținere: înainte de fiecare utilizare

• Demontați pâlnia de alimentare. (⇒ 7.8)
- Se verifică dacă respectivul cuțit nu prezintă deteriorări (ciobituri sau fisuri) sau o uzură pronunțată și, dacă este cazul, se întoarce, respectiv se înlocuiește.

Limite de uzură a cuțitelor:

Cuțitele se vor întoarce, respectiv se vor înlocui, înainte de atingerea limitelor de uzură indicate. STIHL recomandă distribuitorii autorizați STIHL.

- Se măsoară în mai multe locuri distanța de la orificiu până la muchia cuțitului. Distanța minimă 6 mm

Întoarcerea cuțitelor:

Cuțitele de tăiere sunt reversibile. Cu alte cuvinte, cuțitele tocite se pot întoarce o dată pe partea opusă, după care aparatul se poate folosi din nou.

Se vor întoarce întotdeauna ambele cuțite!

• Demontați discul de tăiere. (⇔ 7.6)
- Slăbiti şuruburile (1) și scoateți-le împreună cu piulitele (2).
- Scoateți în sus cuțitele (3).
- Curățați discul de tăiere.
- Întoarceți cuțitele (3), așezați-le liber pe discul de tăiere cu tăișul ascuțit și aliniatii orificiile.
- Introduceți şuruburile (1) prin orificii și strângeți piulitele (2). Strângeți piulitele (2) cu 22 - 28 Nm.
• Montați discul de tăiere. (⇒ 7.5)

Ascuțirea cuțitelor:

Se recomandă ca ascuțirea tuturor cuțitelor de tocare să fie efectuată numai de către un distribuitor autorizat. Cuțitele tocite și ascuțite incorect (unghi de ascuțire greșit, dezechilibru datorat cuțitelor ascuțite inegal etc.) cresc riscul de recul. Utilizatorul poate fi grav rănit de materialul de tocat aruncat înapoi. În plus, se poate deteriora funcționarea tocătorului de grădină (absorbția materialului de tocat, stabilitatea tăișurilor, etc.).

Cuțitele tocite pe ambele părți trebuie ascuțite înainte de a continua lucrul. Pentru a garanta funcționarea optimă a aparatului, cuțitele trebuie ascuțite numai de către un specialist. STIHL recomandă distribuitorii autorizați STIHL.

• Pentru ascuțire, cuțitele se demontează.
• La ascutire, cuțitele se vor răci, de ex. cu apă. Nu trebuie să apară o colorație albastră; în caz contrar, rezistența tăișului se reduce.
• Pentru a evita vibrațiile produse de dezechilibrare, cuțitele se vor ascuți uniform.
• Înainte de montare, se va verifica dacă respectivele cuțite nu prezintă deteriorări: cuțitele trebuie schimbate dacă sunt vizibile ciobituri sau fisuri, sau dacă s-au atins limitele de uzură.
• Tăișurile cuțitelor se ascut la un unghi de ascutire de 30°.
• Cuțitul se ascute în sens invers tăișului.
• Dacă este cazul, după operația de ascuțire se va înlătura bavura produsă pe muchia de tăiere folosind o hârtie abrazivă fină.
• La montarea cuțitelor respectați cuplurile de strângere din capitolul „Întoarcerea cuțitelor”.

11.4 Întreținerea curelei trapezoidale

Interval de întreținere: La fiecare 10 ore de funcționare

Se verifică vizual dacă nu există uzură sau deteriorări la curea și, dacă este cazul, se înlocuiește cureaua.

Se verifică și, dacă este cazul, se reglează întinderea curelei.

O întindere insuficientă mărește uzura curelei, în timp ce o întindere prea puternică poate determina defectiuni ale lagărelor. Dacă nu dispuneți de cunoștințele necesare de verificare și reglare a curelei trapezoidale, apelați la un specialist pentru efectuarea acestor lucrări.

Verificarea întinderii curelei trapezoidale:

• Se scoate fişa de pe bujie.
- Se slăbesc șuruburile (1), dar nu se deșurubează complet (rămân pe apărătoarea curelei), după care se scoate apărătoarea (2).
- Se apasă cureaua trapezoidală cu degetul mare, între cele două fulii. Cureaua trebuie să capete o săgeată de cca. 10 m m.

Reglarea întinderii curelei trapezoidale:

• Se slăbesc șuruburile motorului (nu există figură): se slăbesc cele 3 șuruburi de fixare a motorului, dar nu se deșurubează complet; se ține contra de piulițele de pe partea superioară.
• Se întinde cureaua trapezoidală prin rotirea piuliței de reglare (3).
• După reglare, se strâng din nou şuruburile de fixare a motorului și se montează la loc apărătoarea curelei.

11.5 Schimbarea uleiului de motor

Interval de întreținere:

Intervalele recomandate pentru schimbarea uleiului precum și informațiile referitoare la uleiul pentru motor ce trebuie utilizat și la cantitatea necesară pentru schimbarea uleiului, se găsesc și în instrucțiunile de utilizare a motorului cu ardere internă.

Şurub de golire ulei:

• Se slăbesc șuruburile (1), dar nu se deșurubează complet (rămân pe apărătoarea curelei), după care se scoate apărătoarea (2).
• Se deşurubează şurubul de golire (3) şi se lasă să se scurgă uleiul.
• Se pune la loc şurubul de golire (3) şi se face umplerea cu ulei proaspât de motor. Se montează apărătoarea curelei (2).

11.6 Conservarea și pauza de iarnă

Păstrați tocătorul de grădină într-un spațiu uscat, închis și cu cât mai puțin praf. Asigurați-vă că aparatul este depozitat în locuri inaccesibile copiilor.

Depozitați tocătorul de grădină numai în stare sigură de funcționare și cu pâlnia de umplere montată.

În cazul unei opriri de durată îndelungată a tocătorului de grădină (pauză de iarnă), vor fi avute în vedere următoarele:

- Se vor curăța cu atenție toate piesele exterioare ale aparatului.

• Toate piesele mobile se vor unge bine cu ulei, respectiv vaselină.
• Se golesc rezervorul de carburant și carburatorul (de exemplu prin lăsarea motorului cu ardere internă în funcțiune).
• Se deşurubează bujia și se introduc în motorul cu ardere internă cca. 3 cm³ ulei de motor prin orificiul bujiei. Se rotește motorul cu ardere internă de câteva ori fără bujie.
  Fișa bujiei se menține la distanță de orificiul acesteia (pericol de aprindere).
• Se înșurubează la loc bujia.
• Se efectuează schimbul de ulei (⇒ Instructiuni de utilizare motor cu ardere internă).
• Motorul cu ardere internă se acoperă bine, iar aparatul se depozitează în poziție verticală, într-o încăpere uscată și fără praf.

Pericol de incendiu!

12. Transportul

Pericol de accidentare!

Înainte de transport, citiți cu atenție și respectați indicațiile din capitolul "Pentru siguranța dumneavoastră", în special capitolul "Transportul aparatului". (⇒ 4.4)

12.1 Tragerea sau împingerea tocătorului de grădină

- Tineți tocătorul de grădină de partea superioară a pâlniei (1) și înclinați-l spre spate.

- Tocătorul de grădină poate fi tras sau împins lent (la viteza de mers pe jos).

12.2 Ridicarea sau deplasarea tocătorului de grădină

Din cauza greutății mari, tocătorul de grădină trebuie ridicat de cel puțin două persoane. Purtați echipament de protecție, care acoperă în întregime mai ales antebrațele și partea superioară a corpului.

- Pentru a ridica tocătorul de grădină, acesta se ține de carcasă în dreapta și de sub motorul cu adere internă în stânga.

12.3 Transportarea tocătorului de grădină pe o suprafață de încărcare

- Tocătorul de grădină se va transporta pe suprafețe de încărcare numai în poziție verticală.

- Aparatul se va asigura cu mijloace adecvate împotriva alunecării. Cablurile, respectiv chingile, se prind de suportul (1) al roții sau de pâlnia de umplere (2).

13. Reducerea uzurii și evitarea deteriorărilor

Indicații importante pentru întreținerea și îngrijirea grupei de produse

Tocătoare de grădină pe benzină (STIHL GH)

Firma STIHL nu își asumă nicio răspundere pentru daune materiale și vătămări corporale care se produc prin nerespectarea indicațiilor din instrucțiunile de utilizare, în special în ceea ce privește siguranța, utilizarea și întreținerea, precum și din cauza utilizării unor accesorii sau piese de schimb neatestate.

Vă rugăm să respectați neapărat următoarele indicații importante pentru evitarea deteriorărilor sau a uzurii excessive a aparatului dumneavoastră STIHL:

1. Piese de uzură

Chiar și în cazul utilizării conform destinației, unele piese ale aparatului STIHL sunt supuse unei uzuri normale și trebuie, în funcție de modul și durata de utilizare, să fie înlocuite la timp.

Printre acestea se numără:

• C u tit
• D i s c d e t äiere
  – Curea trapezoidală

2. Respectarea indicațiilor cuprinse în aceste instrucțiuni

Utilizarea, întreținerea și depozitarea aparatului STIHL trebuie să se efectueze conform celor descrise în aceste instrucțiuni de utilizare. Toate deteriorările cauzate de nerespectarea instrucțiunilor de siguranță, exploatare și întreținere, cad în sarcina exclusivă a utilizatorului.

Acest lucru este valabil în special pentru:

• utilizarea neconformă cu destinația produsului.
  – utilizarea de materiale consumabile neatestate de STIHL (pentru lubrifianti, benzină și ulei de motor a se vedea instrucțiunile de utilizare furnizate de producătorului motorului cu ardere internă).
• modificări ale produsului neautorizate de firma STIHL.
• utilizarea unor piese ataşabile, aparate ataşabile sau scule de tăiere neautorizate de STIHL.
  – utilizarea produsului la manifestări sportive sau concursuri.
  – defecte cauzate de utilizarea în continuare a produsului cu componente defecte.

3. Lucrări de întreținere

Toate lucrările prezentate în capitolul „Întreținere” trebuie executate în mod regulat.

În măsura în care aceste lucrări nu sunt efectuate de utilizatorul însuși, se va dispune efectuarea lor de către un distribuitor autorizat.

STIHL recomandă efectuarea de lucrări de întreținere și reparație numai la distribuitorul autorizat STIHL.

Distribuitorii autorizați STIHL sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Dacă aceste lucrări sunt omise, pot apărea defecte care cad exclusiv în sarcina utilizatorului.

Printre acestea se numără:

• coroziune și alte defectiuni rezultate în urma unei depozitări necorespunzătoare,
• defectiuni și alte pagube datorate utilizării altor piese de schimb decât cele originale STIHL,
• defectiuni datorate lucrărilor de întreținere sau reparație care nu sunt efectuate în atelierele distribuitorilor de specialitate autorizați.

14. Piese de schimb cerute mai frecvent

Ansamblul disc de tăiere

6903 700 5101

Cuțit reversibil (2x)

6903 702 0101

Curea trapezoidală

6001 704 2100

15. Protectția mediului

Materialul de tocat nu trebuie aruncat la gunoi, ci trebuie transformat în compost.

Ambalajul, aparatul și

accesoriile sunt realizate din materiale reciclabile și se vor evacua la deșeuri în mod corespunzător.

Evacuarea separată și corectă la deșeuri a resturilor de material stimulează reutilizarea în fabricație a materialelor de valoare. Din acest motiv, după trecerea perioadei normale de utilizare, aparatul trebuie predat la un centru de colectare a materialelor de valoare. Eliminarea necorespunzătoare la deșeuri poate fi dăunătoare sănătății și poate polua mediul.

16. Declarația de conformitate

16.1 Declarația de conformitate UE tocător de grădină STIHL GH 370.1 S

declară pe propria răspundere că

• Tipul constructiv: Tocătoare de grădină
• Marca de fabricatie: STIHL
• Tip: GH 370.1 S
• Putere nominală la turația nominală: 3,4 | 3000 kW | /min
  – Identificare serie: 6001

respectă dispozițiile relevante ale 2000/14/CE, 2006/42/CE, 2014/30/EU și 2011/65/EU au fost proiectate și produse în conformitate cu versiunile valabile la data fabricației ale următoarelor norme: EN 13683 și EN ISO 14982.

Pentru determinarea nivelului de putere acustică măsurat și garantat, s-a procedat conform Directivei 2000/14/CE, anexa V.

- Nivel de putere acustică măsurat: 100,4 dB(A)

– Nivel de putere acustică garantat: 103 dB(A)

Documentele tehnice sunt păstrate la STIHL Tirol GmbH.

Anul de fabricație și numărul de serie al mașinii sunt indicate pe tocătorul de grădină.

Langkampfen, 02.08.2021

STIHL Tirol GmbH

reprezentat de

Matthias Fleischer, Şef departament cercetare și dezvoltare

reprezentat de

Sven Zimmermann, Şef departament principal calitate

17. Specificații tehnice

Motor cu ardere internă, tip constructiv: Motor cu ardere internă în 4 timpi

Tip: EVC 1000.0

Putere nominală la 3,4 | 3000

turația nominală: kW | /min

Cilindree: 196 cmc

Sistem de pornire: Pornire cu cablu

Rezervor de 1,4 l

carburant:

Actionare unitate de

tăiere: Permanentă

putere acustică L _WAd 103 dB(A)

Incertitudine K_WA 3,0 dB(A)

Măsurători conform EN 13683:

nivel de presiune

acustică la locul de

muncă LpA 94 dB(A)

Incertitudine K_pA 3 dB(A)

Cuplu de rotație

Set de cuțite: 52 – 60 Nm

Cuplu de rotație

Cuțit reversibil: 22 – 28 Nm

REACH este o ordonanță CE pentru înregistrarea, evaluarea și atestarea substanțelor chimice.

Pentru informații privind îndeplinirea ordonanței REACH (CE) nr. 1907/2006, a se vedea www.stihl.com/reach.

18. Identificarea cauzelor defectiunilor

a se vedea instrucțiunile de utilizare pentru motorul cu ardere internă.

✗ apelați eventual la un distribuitor autorizat; STIHL recomandă distribuitorii autorizați STIHL.

Defecțiune:

Motorul cu ardere internă nu pornește

Cauză posibilă:

– Pâlnia de umplere nu este închisă corespunzător

- D i s c d e t äiere blocat

– Nu există carburant în rezervor; conducta de carburant este înfundată

- În rezervor se găsește carburant de proastă calitate, murdar sau vechi

- Fișa de bujie este scoasă de pe bujie; cablul de aprindere este fixat slab în fișă

– Filtrul de aer este murdar

- Bujia este ancrasată sau defectă; distanță incorectă între electrozi

- Motor cu ardere internă „înecat” din cauza încercărilor repetate de pornire

Măsuri de remediere:

– Se închide în mod corespunzător pâlnia de umplere și se strâng şuruburile (⇔ 7.7)

- Se îndepărtează resturile de material tocat din carcasă (Atenție: scoateți în prealabil fișa de pe bujie)

- Se completează cu carburant; se curăță conductele de carburant ( 7.9)

- Se folosește numai carburant proaspăt de marcă, benzină normală fără plumb; se curăță carburatorul ( 7.9)

• Se conectează fișa de bujie; se verifică legătura dintre cablul de aprindere și fișă 📄 ✗
• Se curăță filtrul de aer 📄 ✗
• Se curăță sau se înlocuiește bujia; se reglează distanța dintre electrozi 📄 ✕
• Se deşurubează bujia și se usucă; se trage de mai multe ori cablul de pornire cu bujia scoasă (întrerupătorul în poziția O)

Defectiune:

Motorul cu ardere internă se încălzește foarte puternic

Cauză posibilă:

– Aripioarele de răcire sunt murdare
– Nivel prea mic de ulei în motorul cu ardere internă
- Suprafața motorului cu ardere internă este acoperită cu material de tocare

Remediu:

• Se curăță aripioarele de răcire ( 11.2)
• S e c o m p l e t e a z ă cu ulei de (⇔ 7.9)
• Se îndepărtează materialul de tocare de pe motorul cu ardere internă

Defectiune:

Materialul de tocat nu este tras înăuntru

Cauză posibilă:

- Cuțite tocite sau ascuțite incorrect

Remediu:

– Se întorc, respectiv se ascut cuțitele; la ascuțire se va respecta unghiul de ascuțire de 30° (⇒ 11.3) ✗

Defectiune:

Capacitate de tocare redusă

Cauză posibilă:

• C u tite tocite
• Cuțite ascuțite greșit

– Disc de tăiere deformat

Remediu:

• Se reascut sau se înlocuiesc cuțitele (⇒ 11.3) ✗
• Se ascut corect cuțitele (⇒ 11.3) ✗
• Se verifică discul de tăiere prin control vizual și, dacă este cazul, se înlocuiește ( 7.6)

Defectiune:

Vibrații puternice în timpul funcționării, zgomote anormale, zdrăngănit

Cauză posibilă:

• Disc de tăiere sau cuțite defecte
  – Sistemul de fixare a motorului s-a slăbit
• Șuruburi slăbite

Remediu:

• Se controlează discurile de tăiere, cuțitele, axul cuțitelor, șuruburile, piulițele, șaibele și lagărele unității de tăiere, eventual se repară ✗
• S e s t r â n g şuruburile de fixare a motorului ✗
• Se verifică strângerea corectă a şuruburilor ✗

19. Planul de întreținere

19.1 Confirmare de predare

Model:

Număr de serie:

Data:

Următoarea operație de întreținere

19.2 Confirmare de service

Cu ocazia lucrărilor de întreținere, prezentați aceste instrucțiuni de utilizare distribuitorului dvs. autorizat STIHL.

Acesta confirmă în rubricile formularului efectuarea lucrărilor de service.

Operatie de service efectuată la data de

Data următoarei operații de service

Αγαπητέ πελάτη,
