ПОСІБНИК КОРИСТУВАЧА GH 370 S STIHL

UK Посібник з експлуатації

ET Kasutusjuhend

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

Факс: [phone]

Гаряча лінія: + 3 8 0 8 0 0 5 0 1 9 3 0

вул. Антонова 10, с. Чайки

08135 Київська обл., Україна

БЕЛАРУСЬ

ООО «ПИЛАКОС»

Любі клієнти та клієнтки,

ми раді, що Ви обрали компанію STIHL. Ми розробляємо та виробляємо нашу продукцію з найвищою якістю та у відповідності із потребами наших клієнтів. Так виникають товари, що мають високу надійність також при екстремальному навантаженні.

Компанія STIHL також гарантиє найвищу якість сервісного обслуговування. Наші спеціалізовани дилери забезпечують компетентну консультацію та інструктаж, а також повне технічне обслуговування.

Ми вдячні Вам за Вашу довіру та бажаємо Вам задоволення від придбаного Вами продукту STIHL.

Доктор Nikolas Stihl

ВАЖЛИВО! ПЕРЕД ВИКОРИСТАННЯМ ПРОЧИТАТИ ТА ЗБЕРЕГТИ.

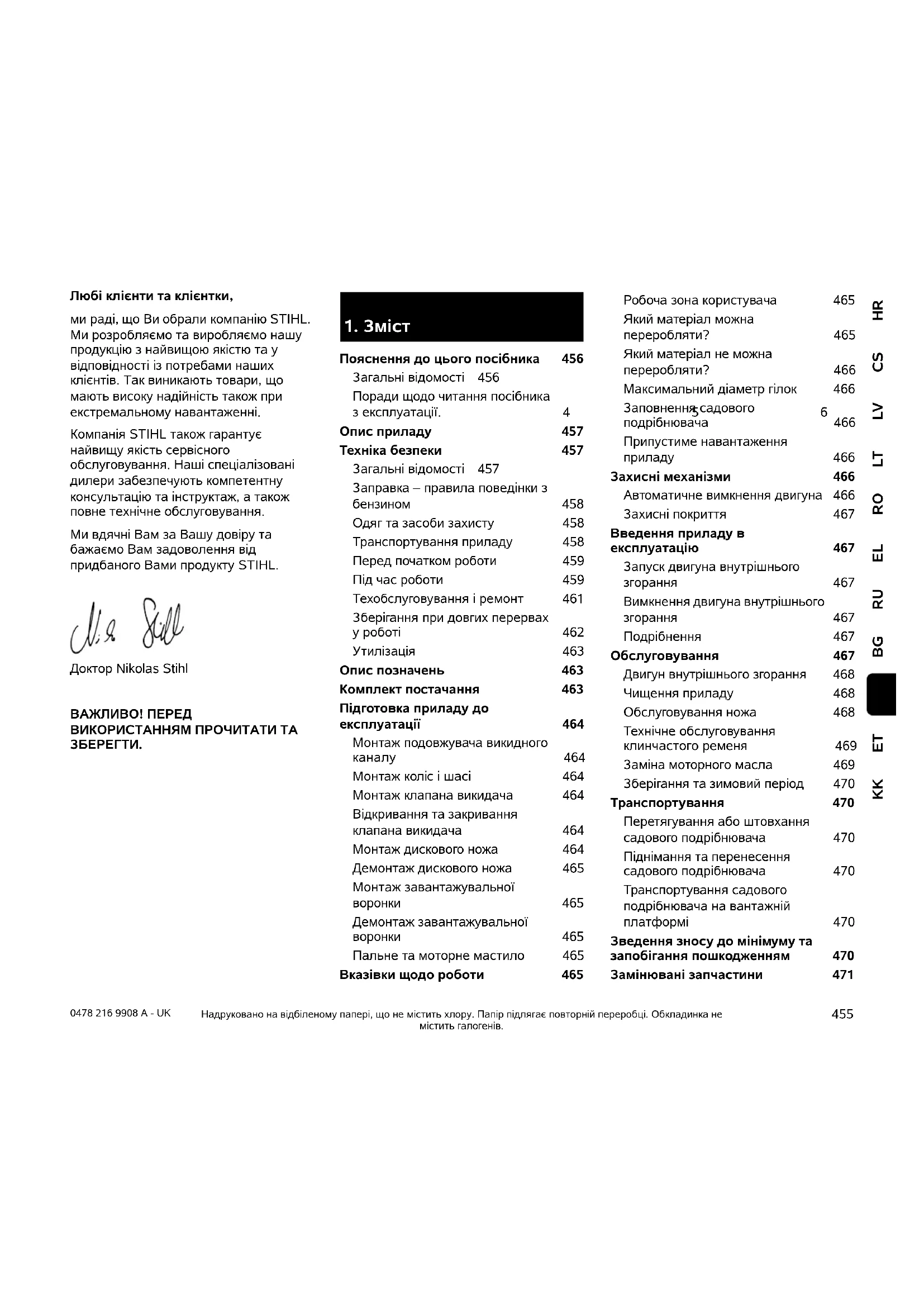

1. 3MICT

Пояснення до цього посібника 456

Загальні відомості 456

Поради щодо читання посібника

з експлуатації. 4

Опис приладу 457

Техніка безпеки 457

Загальні відомості 457

Заправка – правила поведінки з

бензином 458

Одяг та засоби захисту 458

Транспортування приладу 458

Перед початком роботи 459

Під час роботи 459

Техобслуговування і ремонт 461

Зберігання при довгих перервах

у роботі 462

Утилізація 463

Опис позначень 463

Комплект постачання 463

Підготовка приладу до експлуатації 464

Монтаж подовжувача викидного каналу 464

Монтаж коліс і шасі 464

Відкривання та закривання клапана викидача 464

Монтаж завантажувальної воронки 465

Демонтаж завантажувальної воронки 465

Пальне та моторне мастило 465

Вказівки щодо роботи 465

Робоча зона користувача 465

Який материал можна переробляти? 465

Який материал не можна переробляти? 466

Максимальний діаметр гілок 466

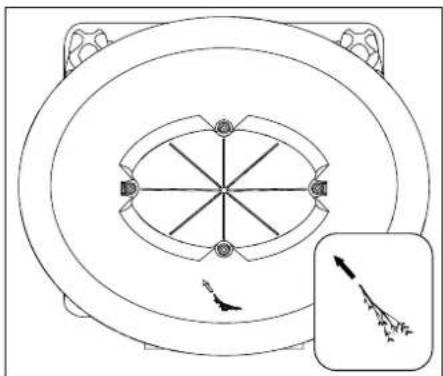

Заповнення садового 6 подрібнювача 466

Припустиме навантаження приладу 466

Захисні механізми 466

Автоматичне вимкнення двигуна 466

Захисні покриття 467

Введення приладу в експлуатацію 467

Запуск двигуна внутрішнього згорання 467

Вимкнення двигуна внутрішнього згорання 467

Подрібнення 467

Обслуговування 467

Двигун внутрішнього згорання 468

Чищення приладу 468

Обслуговування ножа 468

Технічне обслуговування клинчастого ременя 469

Заміна моторного масла 469

Зберігання та зимовий період 470

Транспортування 470

Перетягування або штовхання садового podrібнювача 470

Піднімання та перенесення садового podrібнювача 470

Транспортування садового подрібнювача на вантажній платформі 470

Зведення зносу до мінімуму та запобігання пошкодженням 470

Замінювані запчастини 471

Захист довкілля 471

Декларація виробника про відповідність 472

Декларація виробника про відповідність стандартам ЄС садового podrібнювача STIHL GH 370.1 S 472

Знак відповідності 472

Встановлена тривалість використання 472

Дочірні компанії STIHL 472

Технічні характеристики 473

REACH 474

Усунення несправностей 474

План технічного обслуговування 475

Підтвердження передачі 475

Підтвердження про надання технічного обслуговування 475

2. Пояснення до цього посібника

2.1 Загальні відомості

Цей посібник з експлуатації є оригінальним посібником з експлуатації виробника відповідно до директиви ЄС 2006/42/ЕС.

Компанія STIHL постійно працює над розширенням і вдосконаленням асортименту своєї продукції. Можливі зміни комплекту поставки щодо форми, оснащення чи технічних характеристик. З цієї причини наведені в посібнику дані й малюнки не можуть слугувати підставою для висунення будь-яких претензій.

Цей посібник з експлуатації може містити описи моделей, які доступні не в усіх країнах.

Цей посібник з експлуатації захищено авторським правом. Усі права захищено, особливо права на відтворення, переклад і обробку електронними системами.

2.2 Поради щодо читання посібника з експлуатації.

Малюнки та текст описують певні дії.

Тлумачення всіх символів на приладі можна знайти в посібнику з експлуатації.

Напрям погляду

Напрямок погляду вліво та вправо у посібнику з експлуатації: користувач стоіть позаду приладу (робоче положення).

Посилання на розділи

Відповідні розділи та підрозділи з подальшими поясненнями позначені стрілками. Ось приклад посилання на розділ: (⇔ 7.1)

Маркування в текстовій частині

Наведені інструкції позначено, як у прикладах нижче.

Маніпуляції, які повинен виконувати користувач:

- викруткою послабте гвинти (1) та приведіть у дію важіль (2).

Загальні вказівки:

– використання приладів у спортивних заходах та інших змаганнях.

Тексти з додатковим значенням

Маленькі тексти з додатковим значенням виділено наведеними нижче символами, щоб додатково виділити їх у посібнику.

Небезпека!

Попередження про небезпеку нещасного випадку або важких травм. Наведеного правила необхідно дотримуватися.

Попередження

Попередження про небезпеку травмування. Наведене правило дає змогу запобігти можливим або ймовірним нещасним випадкам.

Застереження

Застереження про можливість легких травм і пошкоджень майна. Наведене правило дає змогу їх уникнути.

Указівка

Поради з оптимального використання приладу та застереження від можливих помилок в експлуатації.

Тексти з малюнками

Малюнки, які пояснюють використання приладів, містяться на початку посібника з експлуатації.

Символ камери служить для встановлення зв'язку між малюнками та відповідними параграфами тексту в посібнику з експлуатації.

3. Опис приладу

1 Завантажувальна воронка
2 Двигун внутрішнього згорання
3 Штекер свічки запалювання
4 Колесо
5 Колісний каркас
6 Викидний канал нарізаної трави
7 Гвинти
8 Вмикач/вимикач
9 Заводська табличка із серійним номером

4. Техніка безпеки

4.1 Загальні відомості

Працючи з приладом, обов'язково дотримуйтеся наведених правил техніки безпеки.

Перед першим використанням приладу уважно прочитайте весь посібник з експлуатації.

Дбайливо зберігайте посібник з експлуатації для подальшого використання.

Дотримуйтесь інструкцій з експлуатації і техобслуговування, наведених в окремому посібнику з експлуатації двигуна внутрішнього згорання.

Ці заходи дуже важливі для вашої безпеки. Використовуйте прилад дбайливо та відповідально, пам'ятайте, що відповідальність за безпеку інших осіб чи їхнього майна несе користувач.

Ознайомтеся з елементами керування та правилами експлуатації приладу.

Прилад дозволяється використовувати лише тим особам, які прочитали посібник з експлуатації та ознайомилися із правилами його використання. Кожен користувач перед першим запуском приладу повинен отримати практичні поради фахівців. Зверніться до продавця чи до іншого фахівця з приводу пояснення щодо безпечного поводження із приладом.

Ці вказівки особа повинна вислухати дуже уважно та розуміти, що для роботи з цим приладом потрібна особлива точність і концентрація.

Навіть якщо Ви експлуатуєте цей прилад належним чином, не варто забувати про можливість виникнення залишкових ризиків.

Небезпека задихнутися!

Граючись із пакувальним матеріалом, діти можуть задихнутися. Тримайте пакувальний матеріал подалі від дітей.

Прилад разом із будь-яким приладдям може бути наданий для використання тільки тій особі, яка має досвід роботи з цією моделлю. Прилад не можна надавати в користування без Посібника з експлуатації.

Використовуйте прилад відпочивши, коли ви у гарному фізичному стані та гуморі. Якщо ви маєте порушення здоров'я, порадьтесь обов'язково з

вашим лікарем щодо використання приладу. Заборонено працювати з приладом після вживання алкоголю, наркотичних речовин і медикаментів, які погіршують здатність до реагування.

Переконайтеся, що фізичні, сенсорні та розумові здібності користувача дозволяють йому керувати приладом і працювати з ним. Якщо через фізичні, сенсорні та розумові здібності користувач може виконувати ці дії з обмеженнями, то він може працювати з приладом лише під наглядом або після інструктажу відповідальної особи.

Переконайтеся, що користувач досяг повноліття, або, якщо цього вимагає місцеве законодавство, здобув професійну освіту під наглядом.

Увага – небезпека нещасного випадку!

Садові podrібнювачі STIHL призначені для podrібнення гілок і залишків рослин. Застосування з іншою метою неприпустиме, адже може призвести до небезпечних наслідків або пошкодження приладу.

Садовий podrібнювач не можна використовувати (неповний перелік):

– для інших матеріалів (наприклад, скло, метал);
– для робіт, які не описані в цьому посібнику з експлуатації;
– для готування харчових продуктів (наприклад, для podrібнення льоду, плодів, ягід або овочів).

З міркувань безпеки заборонено самостійно робити будь-які зміни в оснащенні приладу, виймати запчастини та знімати приладдя, установлене компанією STIHL. Це також веде до переривання гарантії.

Інформацію щодо додаткового оснащення можна отримати у офіційного дилера STIHL.

Особливо заборонені дії з приладом, які змінюють його потужність або число обертів двигуна внутрішнього згорання чи електродвигуна.

Заборонено транспортувати прилад разом з іншими речами, тваринами чи людьми, особливо дітьми.

При використанні у громадських місцях, парках, спортивних майданчиках, на вулицях, на сільськогосподарських та лісових підприємствах необхідна особлива обережність.

4.2 Заправка – правила поведінки з бензином

Небезпечно для життя!

Бензин – це токсична і легкозаймиста речовина.

Зберігайте бензин у спеціально для цього передбачених та перевірених ємностях (каністрах). Завжди добре закривайте кришки бака і каністри та міцно їх закручуйте. Замінюйте пошкоджені кришки з міркувань техніки безпеки.

Для утилізації або зберігання палива ніколи не використовуйте пляшки від напоїв тощо. Може виникнути спокуса, надпити з пляшки, особливо це стосується дітей.

Тримайте бензин на безпечній відстані від іскор, відкритого полум'я, випромінювачів тепла та

інших джерел займання. Не палити!

Заливайте пальне лише на відкритому повітрі; при цьому не можна палити.

Перед заправкою слід зупинити двигун внутрішнього згорання та дати йому охолонути.

Бензин слід заливати перед запуском двигуна внутрішнього згорання. Забороняється відкривати кришку бака та доливати бензин, коли двигун внутрішнього згорання працює або прилад ще гарячий.

Ніколи не заповнюйте бак пальним вище нижнього краю горловини; залишайте пальному простір для розширення.

Крім того, дотримуйтеся вказівок із Посібника з експлуатації двигуна внутрішнього згорання.

У випадку якщо бензин перелився через край, то запускати двигун внутрішнього згорання дозволяється лише після очищення залитої бензином поверхні. Не вмикайте запалювання, доки пари бензину повністю не вивітрились (витріть пляму насухо).

Пролите пальне слід обов'язково витерти.

Якщо бензин потрапив на одяг, перевдягніться.

Забороняється зберігати заправлений бензином прилад всередині будівель. Від випадкового контакту з іскрами або відкритим полум'ям пари бензину можуть загорітися.

За потреби вилийте бензин із приладу, робіть це на відкритому повітрі.

4.3 Одяг та засоби захисту

Для роботи завжди взувайте тверде взуття на неслизькій підошві. Не працюйте босоніж

або, наприклад, у легких сандалях.

Під час роботи, особливо під час технічного обслуговування та транспортування приладу,

завжди надягайте захисні шкіряні рукавиці із закритим пояском.

Під час роботи користуйтеся захисними окулярами та навушниками. Носіть їх впродовж всього періоду

роботи з приладом.

Під час роботи з приладом необхідно вдягати спеціальний і вузький одяг, а саме комбінезон.

Забороняється вдягати робочий халат. Під час роботи з приладом користувачі не повинні мати на собі шарфів, краваток, прикрас, звисаючих стрічок, шнурків чи інших елементів одягу, які б звисали чи виступали.

Під час усіх робіт з приладом довге волосся потрібно зв'язати та сховати його (під хусткою, шапкою і т. д).

4.4 Транспортування приладу

Працювати треба тільки в захисних рукавицях (⇒ 4.3), не травмуватися гострими та гарячими деталями пристрою.

Не транспортуйте прилад з увімкнутим двигуном внутрішнього згорання. Перед транспортуванням вимкніть двигун

внутрішнього згорання, дайте ножам повністю зупинитися й вийміть штекер свічки запалювання.

Прилад можна транспортувати тільки з охолодженим двигуном внутрішнього згорання та порожнім паливним баком.

Прилад дозволено транспортувати лише з відповідно встановленою завантажувальною воронкою.

Відкриті ножі можуть завдати травми!

Звертайте увагу на вагу приладу при перекиданні.

Використовуйте відповідні вантажні пристрої (вантажні платформи, підйомні пристрої).

Зафіксуйте прилад на вантажній поверхні кріпильними засобами достатніх розмірів (ременями, канатами тощо) у точках кріплення, які описано в цьому Посібнику з експлуатації. (⇒ 12.3)

Штовхайте або тягніть прилад у повільному темпі. Не тягніть його на буксири!

Під час транспортування приладу дотримуйтесь регіональних приписів, зокрема тих, що стосуються безпеки завантаження та перевезення предметів на вантажній платформі.

4.5 Перед початком роботи

Обов'язково переконайтеся, що особи, які працюватимуть із приладом, ознайомилися з Посібником із експлуатації.

Перед першим використанням приладу необхідно зняти пакувальний матеріал та транспортні запобіжники.

Перед введенням приладу в експлуатацію перевірте паливну систему на герметичність, особливо видимі деталі, як-от бак, кришку бака, з'єднання шланга. У разі негерметичності чи пошкодження не запускайте двигун внутрішнього згорання. Небезпека займання! Перед введенням в експлуатацію прилад дозволяється ремонтувати фахівцеві сервісної служби.

Дотримуйтеся встановлених місцевими органами влади вимог щодо часу експлуатації садових приладів із двигуном внутрішнього згорання.

Перед початком роботи з приладом обов'язково замініть усі дефектні, зношені та пошкоджені частини. Зношені або пошкоджені надписи з попередженнями на корпусі приладу необхідно міняти. Усі необхідні наклейки та запасні частини можна придбати у офіційного дилера STIHL.

Небезпека травмування!

Зношені або пошкоджені деталі (наприклад, тупі ножі) можуть поставити під загрозу безпеку приладу та спричинити травми у користувача.

Перед введенням в експлуатацію необхідно перевірити та забезпечити наступне:

– Покриття та захисні механізми розташовані на своїх місцях і не мають ознак пошкодження.
– Усі частини для подання пального у двигун внутрішнього згорання наявні та справні (герметичні).
– Бак справний (герметичний).

– Корпус і ріжучий набір (ножі, ножовий вал, дискові ножі) не мають ознак зношування чи пошкодження.
– У приладі немає матеріалу для подрібнення, а завантажувальна воронка порожня.
– Усі гвинти, гайки й інші кріпильні елементи наявні та затягнуті. Усі незатягнуті гвинти та гайки треба міцно затягнути перед введенням в експлуатацію (зважайте на обертальний момент).

Приладом не можна користуватися у приміщенні, поблизу стіни або іншої перепони, щоб уникнути небезпеки поранення та пошкодження речей (це може позбавити користувача можливості порятунку, призвести до розбитих шибок, подряпин на автомобілі тощо).

Прилад необхідно надійно встановити на рівній і твердій поверхні.

Не використовуйте прилад на брукованих чи посипаних гравієм поверхнях, оскільки викидання та завихрення матеріалу може призвести до травм.

Перед кожним вмиканням необхідно переконатись, що прилад зібраний згідно інструкції. (⇒ 7.7)

Забороняється знімати та змінювати встановлені на приладі вимикачі й захисні механізми.

4.6 Під час роботи

Не використовуйте прилад, якщо поблизу знаходяться інші люди (особливо діти) чи тварини.

Заборонено працювати з приладом під дощем, у грозу та особливо при можливості ураження блискавкою.

На вологій поверхні зростає загроза травмування через зменшення стійкості приладу.

Будьте особливо обережні працючи, щоб не підсковзнутись. Якщо це можливо, не використовуйте прилад на вологій поверхні.

Працюйте лише при денному світлі або при належному штучному освітленні.

Протягом усього часу роботи в робочій зоні необхідно підтримувати порядок і чистоту. Приберіть зайві предмети (каміння, гілки, кабелі тощо).

Опорна поверхня користувача не повинна бути вищою опорної поверхні приладу.

Вихлопні гази

Отруєння небезпечне для життя!

При нудоті, головних болях, порушенні зору (наприклад, звуження поля зору), слуху, запамороченнях, послабленні концентрації роботу потрібно негайно припинити. Між іншим, ці симптоми можуть бути викликані високою концентрацією вихлопних газів.

Під час усієї роботи двигуна внутрішнього згорання прилад випускає отруйні вихлопні гази. Ці гази містять

отруйний окис вуглецю, газ без кольору та запаху, а також інші шкідливі речовини. Ніколи не використовуйте працючий двигун внутрішнього згорання в зачиненому або погано провітрюваному приміщенні.

Відносно приладу слід займати таку позицію, щоб не стояти в струмені вихлопного диму.

Запуск

Перед запуском розташовувати прилад у надійному вертикальному положенні. У жодному разі не можна використовувати прилад у горизонтальному положенні.

Не тягнути за пусковий тросик, якщо ножі відкриті.

Стережіться поранень: ножі, що обертаються, небезпечні!

Запускайте прилад особливо обережно – дотримуйтеся вказівок із розділу «Введення приладу в експлуатацію» (⇒ 10.). Запуск із дотриманням цих вказівок знижує ризик травмування.

Небезпека травмування!

Коли трос для запуску двигуна швидко втягується, руку й кисть смикає до двигуна внутрішнього згорання швидше, ніж змотується трос. Така віддача може призвести до переломів кісток, забоїв і розтягнень зв'язок.

Під час запуску двигуна внутрішнього згорання або вмикання електродвигуна не стійте поруч з викидним отвором. Під час запуску або вмикання в садовому podrібнювачі не має бути матеріалу для podrібнення. Можливе викидання матеріалу, а відтак – травмування користувача.

Забороняється перекидати прилад під час роботи двигуна.

Процес роботи

Стережіться травмування!

Ніколи не наближайте рук і ніг до частин, що обертаються.

Під час роботи приладу не наближайте обличчя та інші частини тіла до завантажувальної воронки чи викидного отвору. Завжди тримайтеся на безпечній відстані від завантажувального отвору.

Стежте за тим, щоб руки, інші частини тіла або одяг не потрапляли до

завантажувальної воронки чи

викидного каналу. Це загрожує серйозним травмуванням очей, обличчя, пальців, рук тощо.

Постійно дбайте про свою рівновагу та стійку позицію. Не нахиляйтеся вперед.

Під час заповнення приладу користувач повинен стояти в описаній робочій зоні користувача. Протягом усього процесу роботи заставайтеся в робочій зоні і в жодному разі не заходьте в зону викиду. (⇔ 8.1)

Небезпека травмування!

Під час роботи частина матеріалу для podrібнення може викидатися назад. Користувач може отримати серйозні травми в області обличчя, очей і рук. Тому надягайте захисні окуляри та рукавиці (⇔ 4.3) й тримайте голову подалі від заливного отвору.

Ніколи не перекидайте прилад, коли двигун внутрішнього згорання або електродвигун ввімкнено.

Якщо під час роботи прилад перекинувся, негайно вимкніть двигун внутрішнього згорання та витягніть штекер свічки запалювання.

Пильнуйте, щоб у викидному каналі нарізаної трави не накопичувався матеріал для podrібнення — це може знизити ефективність приладу та призвести до викидання матеріалу із завантажувальних отворів.

Під час заповнення садового podrібнювача пильнуйте, щоб до камери для мілкої стружки не потрапляли сторонні предмети, наприклад метал, пластик, каміння, скло тощо. Це може призвести до пошкодження приладу та викидання таких предметів із завантажувальної воронки.

Небезпека травмування!

Користувач може отримати серйозні травми від викидання матеріалу для podrібнення та сторонніх предметів. Тримайте сторонні предмети подалі від приладу та негайно ліквідуйте засмічення.

Небезпека травмування!

Під час заповнення садового podrібнювача гілками можливе викидання матеріалу. Користувач може отримати серйозні травми від викидання матеріалу для podrібнення. Користуйтеся захисними рукавицями та захисними окулярами (⇒ 4.3)!

Вимкніть двигун внутрішнього згорання в описаних нижче випадках.

– Перш ніж перекинути прилад, змістити його чи перетягти.
– Перш ніж відкручувати гвинти та відкривати прилад.
– Перед заливанням пального. Заливайте пальне тільки тоді, коли двигун внутрішнього згорання охолов.
Небезпека загоряння!

Обережно! Тип ножа продовжує обертатись протягом декількох секунд після вимкнення приладу.

Вимкніть двигун внутрішнього згорання, витягніть штекер свічки запалювання та дайте рухомим частинам зупинитись:

– перш ніж відійти від приладу;
– перш ніж піднімати та переносити прилад;
– перш ніж транспортувати прилад;
– перш ніж ліквідувати засмічення в ріжучому блоці, завантажувальній лійці або викидному отворі;
– перед маніпуляціями з ріжучим блоком;
– перш ніж перевіряти, чистити прилад або виконувати з ним інші дії.

Якщо в ріжучий блок потрапили сторонні предмети, з'явилися незвичні звуки чи нехарактерна вібрація, негайно вимкніть двигун і зачекайте, доки пристрій зупиниться. Витягніть штекер свічки запалювання, зніміть завантажувальну воронку і виконайте наступні кроки:

– Перевірте прилад, особливо ріжучий блок (ніж, дисковий ніж, гвинт кріплення ножа) на наявність пошкоджень. Перш ніж знову запустити двигун і почати роботу з пристроєм, зверніться до фахівців для проведення необхідного ремонту.
– Перевірте, чи надійно встановлено всі деталі ріжучого блока та за потреби підтягніть гвинти (зважайте на обертальний момент).

– Доручіть заміну чи ремонт пошкоджених деталей фахівцю. Для заміни можна використовувати лише деталі з такими самими характеристиками.

4.7 Техобслуговування і ремонт

Перед початком робіт із чищення-, установлення-, ремонту- та технічного обслуговування:

• установіть прилад на міцній рівній поверхні,
• зупиніть двигун внутрішнього згорання та дайте йому охолонути,
• витягніть штекер свічки запалювання.

Увага! Небезпека травмування!

Тримайте штекер свічки запалювання подалі від самої свічки запалювання, оскільки випадкова іскра може призвести до пожежі чи ураження струмом.

Випадковий контакт штекера свічки запалювання зі свічкою може призвести до ненавмисного запуску двигуна внутрішнього згорання.

Дайте приладу охолонути, якщо ви збираєтесь проводити роботи в області двигуна внутрішнього згорання, випускного колектора чи глушника. Його температура може досягати 80° С і більше. Небезпека отримання опіків!

Прямий контакт із моторним мастилом може бути небезпечним, крім того мастило не можна проливати. Компанія STIHL рекомендує звертатися до фахівців STIHL для заливання чи заміни моторного мастила.

Чищення

Уважно чистьте увесь прилад після застосування. (⇒ 11.2)

Для чищення приладу не використовуйте системи з високим тиском води та не мийте прилад під струменем води (наприклад, із садового шлангу).

Не використовуйте активні очисні засоби. Вони можуть пошкодити пластик і метал, а відтак можуть завадити безпечній роботі приладу STIHL.

Щоб зменшити ризик пожежі, слідкуйте за тим, щоб у зону охолоджувальних отворів, ребра охолодження або вихлопної труби не потрапляли трава, солома, мох, листя чи жир.

Технічне обслуговування

Дозволяється виконувати лише такі роботи з технічного обслуговування, про які йдеться в посібнику з експлуатації. Усі інші роботи повинні проводити тільки працівники сервісних центрів.

Якщо Вам не вистачає необхідної інформації та допоміжних засобів, це все завжди можна отримати у працівника сервісного центру.

Для технічного обслуговування та ремонту приладів компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

Спеціалісти офіційних дилерських центрів STIHL регулярно проходять навчання та отримують технічний інструктаж.

Застосовуйте лише інструменти, приладдя чи навісні пристрої, допущені компанією STIHL до використання із цим приладом. Інакше існує загроза нещасних випадків, які можуть

призвести до поранень і пошкодження приладу. Якщо у Вас виникли запитання, обов'язково зверніться до офіційного дилера.

Оригінальні інструменти, навісне приладдя та запасні частини STIHL за своїми властивостями оптимально підходять для приладу та вимог користувача. Оригінальні запчастини STIHL можна визначити за номером запчастини, написом STIHL і маркуванням на запчастинах компанії STIHL (за потреби). На запчастинах малого розміру може бути присутній лише знак маркування.

З міркувань безпеки потрібно регулярно перевіряти паливопровідні частини приладу (бензиновий шланг, бензокран, бензобак, кришку бензобака, отвори з'єднання тощо) на наявність пошкоджень і герметичність. У випадку наявності пошкоджень потрібно звернутися до фахівця щодо їх заміни (компанія STIHL рекомендує звертатися до офіційного дилера STIHL).

Підтримуйте попереджувальні та вказівні наклейки чистими, щоб їх можна було прочитати. Пошкоджені або загублені наклейки слід замінювати новими оригінальними наклейками, які можна придбати у офіційного дилера STIHL. Якщо деталь потрібно замінити на нову, зверніть увагу, щоб нова деталь мала аналогічну наклейку.

Роботи з ріжучим блоком можна проводити лише у захисних рукавицях (⇔ 4.3) та з надзвичайною обережністю.

Для підтримання приладу в робочому стані міцно закручуйте усі гайки та гвинти, особливо гвинти кріплення ножа.

Перевіряйте регулярно весь прилад, особливо перед зберіганням (наприклад , зимова пауза) на наявність сточування ножів та пошкоджень. З огляду на техніку безпеки відразу міняйте зношені чи пошкоджені деталі, щоб прилад завжди був у надійному робочому стані.

Ніколи не змінюйте базових параметрів налаштувань двигуна внутрішнього згорання та не перевищуйте номінальної швидкості обертання.

Зняті для проведення технічного обслуговування конструктивні елементи й захисні механізми необхідно негайно встановити відповідно до чинних вимог.

4.8 Зберігання при довгих перервах у роботі

Дочекайтесь охолодження двигуна внутрішнього згорання перед тим, як поставити прилад у закрите приміщення.

Зберігати прилад з пустим баком та запас палива потрібно у приміщенні, що закривається та добре вентилюється.

Переконайтеся щодо захищеності приладу від некомпетентних осіб (наприклад, дітей).

Забороняється зберігати заправлений бензином прилад всередині будівель. Від випадкового контакту з іскрами або відкритим полум'ям пари бензину можуть загорітися.

Якщо необхідно спорожнити бак (наприклад, зберігання перед зимовою перервою), робіть це на відкритому повітрі (наприклад, щоб спорожнити

бак, можна запустити двигун внутрішнього згорання на холостому ході поза приміщенням).

Дбайливо очистьте прилад перед збереженням (наприклад, зимова пауза).

Зберігати прилад з витягнутим наконечником свічки.

Зберігайте прилад у технічно безпечному стані.

Зберігайте садовий podrібнювач тільки зі встановленою завантажувальною воронкою.

Стережіться поранень: відкриті ножі небезпечні!

4.9 Утилізація

Такі відходи як старий бензин чи пальне, використане мастило, фільтри, акумулятори й інші схожі швидкозношувані деталі можуть наносити шкоду людині, тваринам та довкіллю, тому вони обов'язково повинні бути утилізовані за всіма відповідними правилами.

Зверніться до центру утилізації або сервісного центру, щоб дізнатися, як правильно утилізувати відходи. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

Подбайте про професійну утилізацію приладу, що вийшов з ладу. Перед утилізацією розберіть пристрій. Щоб уникнути нещасних випадків, зніміть кабель запалювання, злийте пальне з бака й видаліть мастило.

Небезпека травмування ножем!

Ніколи не залишайте несправний садовий podrібнювач без нагляду. Подбайте про те, щоб прилад, а особливо ножі, не знайшли діти.

5. Опис позначень

Увага!

Перед введенням пристрою в експлуатацію прочитайте посібник з експлуатації та дотримуйтеся правил техніки безпеки.

Небезпека травмування!

Не допускайте сторонніх осіб у небезпечну зону.

Небезпека травмування!

Небезпека поранення рухомими механізмами.

Увага!

Перед технічним обслуговуванням або чищенням завжди витягуйте штекер свічки запалювання.

Користуйтеся засобами захисту органів слуху!

Користуйтеся захисними окулярами!

Користуйтеся захисними рукавицями!

Стережіться травм!

Стежте за тим, щоб руки, інші частини тіла або одяг не потрапляли до завантажувальної воронки чи викидного каналу.

Стережіться травм!

Не ставати на прилад.

6. Комплект постачання

No	Н а з в а
A	Завантажувальна воронка	1
B	Базовий прилад	1
C	Колісний каркас	1
D	Клапан викидача	1
E	Подовжувач викидного каналу	1
F	Рейка	1
G	Колесо	2
H	Ковпачок колеса	2
No	Назва	К-сть
I	Дисковий ніж 1
J	Гвинт ТорхP5x20	5
K1	Гайка М10	2
K2	Контргайка М8	2
L1	Шайба 2
L2	Шайба А10	2
M	Гвинт ТорхP5x50	1
N	Гвинт із напівпотайною головкоюM8x45	2
O	Шестигранний гвинт M10x55	1
P	Запобіжна шайба	1
Q	Гвинт	2
R	Болт кріплення колеса	2
S	Болт	2
T	Захисний ковпачок	1
U	Верхнє розпірне кільце	1
V	Нижнє розпірне кільце	1
W	Захисний ковпачок	1
X	Монтажний інструмент	1
Y	Ключ Торх	1
Z	Комбінований ключ	1
•	Посібник з експлуатації	1
•	Посібник з експлуатації двигуна внутрішнього згорання	1

7. Підготовка приладу до експлуатації

Небезпека травмування! Дотримуйтеся відповідних правил, наведених у розділі «Техніка безпеки» (⇒ 4.).

- Для виконання всіх описаних робіт надійно встановіть прилад на рівній і твердій горизонтальній поверхні.

7.1 Монтаж подовжувача викидного каналу

- Подовжувач викидного каналу (E) установить на базовий прилад; закрутіть гвинти (J) (1 - 2 нм).

7.2 Монтаж коліс і шасі

• Колеса (G) закріпіть зліва та справа на колісному каркасі (C) за допомогою болтів кріплення коліс (R), шайби (L1), шайби (L2) і гайки (K1).
• Ковпачки коліс (Н) натягніть на колеса.
• Поставте колісний каркас на рівній і міцній поверхні, як показано на малюнку, і встановіть базовий прилад (В).
• Гвинти з напівпотайною головкою (N) вставте з лівого боку та закрутіть контграйки (K2), але не затягуйте їх. Закрутіть гвинт Torx (M) з правого боку (1 - 2 нм).
• Затягніть гайки (K2) (10 - 12 нм).

• Покладіть садовий подрібнювач на задню частину.
• Установіть рейку (F) на подовжувач викидного каналу. Вкрутіть гвинти (J) (1 - 2 нм).

• Установіть садовий podrібнювач.

• Вставте клапан викидача (D) на подовжувач викидного каналу. Під час навішування слідкуйте за тим, щоб ребра (1) ліворуч і праворуч на внутрішньому боці клапана точно ввійшли в напрямний жолобок подовжувача викидного каналу (2).
  • Вставте болти (S) зліва та справа.

7.4 Відкривання та закривання клапана викидача

Відкривання клапана викидача

- Для podrібнення підніміть клапан викидача (D) вгору та зафіксуйте язичок (1) на подовжувачі викидного каналу.

Закривання клапана викидача

- Для транспортування чи компактного зберігання злегка підніміть язичок (1) і відкиньте клапан викидача (D) вниз.

Зважайте на порядок монтажу та обертальний момент від 52 - 60 нм.

Під час монтажу слідкуйте за правильністю розташування верхнього розпірного кільця (U) відносно обох ножів.

- На місце монтажу ножа встановіть захисний ковпачок (W), нижнє розпірне кільце (V), дисковий ніж (I), верхнє розпірне кільце (U), захисний ковпачок (T), захисну шайбу (P) та вставте гвинт (O).

- Для фіксації дискового ножа використайте монтажний інструмент (X). Закрутіть гвинт (O) за допомогою комбінованого ключа (Z) та затягніть його з обертальним моментом 52 - 60 нм.

• Для фіксації дискового ножа використайте монтажний інструмент (X).
• Відкрутіть гвинт (О) за допомогою комбінованого ключа (Z).
• Зніміть гвинт (О), захисну шайбу (Р), захисний ковпачок (Т), верхнє розпірне кільце (U) і дисковий ніж (I).

7.7 Монтаж завантажувальної воронки

Під час першого монтажу гвинти (Q) з'єднуються із завантажувальною воронкою, що запобігає їх втраті.

• Вставте гвинти (Q) у повздовжній отвір завантажувальної воронки та закрутіть їх до кінця.
• Установіть завантажувальну воронку (А) на шарніри (1) на базовому приладі та поверніть уперед.
• Затягніть обидва гвинти (Q) водночас.

7.8 Демонтаж

завантажувальної воронки

• Ослабте обидва гвинти (Q), щоб вони могли вільно обертатися. Вони залишаються на завантажувальній лійці.
• Відкиньте завантажувальну воронку (А) назад і зніміть її.

7.9 Пальне та моторне мастило

Перед першим запуском приладу необхідно залити моторне мастило (див. посібник з експлуатації двигуна внутрішнього згорання⇒ )!

Моторне мастило

Відомості про тип і кількість моторного мастила див. у посібнику з експлуатації двигуна внутрішнього згорання. Регулярно перевіряйте рівень заповнення моторного мастила (див. посібник з експлуатації двигуна внутрішнього згорання⇒). Слід уникати занадто високого або занадто низького рівня мастила.

Пальне

Рекомендація Використовуйте свіже фірмове пальне, неетилований бензин (див. посібник з експлуатації двигуна внутрішнього згорання⇒ )! Для заливання пального використовуйте лійку (не входить у комплект поставки). Дотримуйтеся вказівок-попереджень, наведених у розділі «Техніка безпеки». (⇒ 4.)

8. Вказівки щодо роботи

Небезпека травмування! Дотримуйтеся відповідних правил, наведених у розділі «Техніка безпеки». (⇔ 4.)

Заповнювати садовий подрібнювач має лише одна особа.

8.1 Робоча зона користувача

- 3 міркувань безпеки протягом усього часу експлуатації (під час роботи електродвигуна чи двигуна внутрішнього згорання) користувач повинен перебувати лише в робочій зоні (сіра зона Х), щоб не отримати травму матеріалом, що викидається з приладу.

8.2 Який матеріал можна переробляти?

За допомогою садового подрібнювача можна обробляти обрізки дерев- або живоплоту, а також міцні й не дуже розгалужені

гілки.

Обрізки дерев і живоплоту слід переробляти відразу після зрізання, оскільки продуктивність podrібнювача при цьому вища, ніж при переробці висушеного або мокрого матеріалу для podrібнення.

Обробка сухого матеріалу для podrібнення збільшує ризик його викидання. Користувач може отримати серйозні травми від відкидання хмизу.

8.3 Який матеріал не можна переробляти?

У садовий podrібнювач не можна закладати каміння, скло, металеві (наприклад, дріт, цвяхи) і пластмасові предмети.

Основне правило

Якщо матеріал не підходить для компосту, його не можна переробляти садовим podrібнювачем.

8.4 Максимальний діаметр гілок

Дані стосуються свіжозрізаних гілок.

Максимальний діаметр гілок GH 370 S: 45 мм

Обережно!

При одночасному завантаженні тонкого хмизу сума окремих діаметрів гілок не повинна перевищувати максимальний діаметр гілок. Для сухого або мокрого матеріалу для podrібнення може знадобитися зменшення максимального діаметра гілок.

8.5 Заповнення садового подрібнювача

Небезпека травмування! Користувач може отримати серйозні травми від викидання гілок. Щоб не отримати поранення при виштовхуванні матеріалу, слід правильно завантажувати садовий подрібнювач.

При завантаженні дотримуйтесь заданого максимального діаметру гілок. Проріджуйте хмиз із сильними розгалуженнями і очистіть від бічних пагонів. Великий завантажувальний отвір служить виключно для кращого завантаження розгалужених гілок

- Завантажуючи садовий podrібнювач, не виходьте з робочої зони. (⇒ 8.1)

- Максимально дотримуйте якщо під час експлуатації ослабне гвинт допустимого діаметру гілок. (⇒ 8.4) зі сторони двигуна, контакт запалювання розімкнеться, а двигун внутрішнього згорання (і, відповідно, подрібнювач) зупиниться через кілька секунд.

- Гілки вставляйте й направляйте до ножової гарнітури під невеликим кутом і відповідно до символу на лівій стінці воронки.

При цьому прилад самостійно втягує матеріал для podrібнення. Під час подрібнення довгий хмиз потрібно підтримувати й направляти рукою.

8.6 Припустиме навантаження приладу

Завантажуйте садовий podrібнювач так, щоб не викликати значного зниження кількості обертів електродвигуна чи двигуна внутрішнього згорання. Заповнювати садовий podrібнювач потрібно безперервно та рівномірно. Якщо кількість обертів під час роботи садового podrібнювача знижується, припиніть завантаження, щоб зменшити навантаження на електродвигун або двигун внутрішнього згорання.

9. Захисні механізми

9.1 Автоматичне вимкнення двигуна

Двигун внутрішнього згорання (і, відповідно, podrібнювач) працюють тільки за умови правильного встановлення завантажувальної воронки.

9.2 Захисні покриття

Садовий podrібнювач обладнано захисним покриттям у зоні наповнення та викиду. Зокрема, ідеться про всю завантажувальну воронку із завантажувальною частиною воронки та бризковиком, подовжувач викидного каналу, а також клапан викидача.

Під час podrібнення захисні покриття гарантиють безпечну відстань до ножів для podrібнення.

10. Введення приладу в експлуатацію

Небезпека травмування! Перед введенням в експлуатацію уважно прочитайте розділ «Техніка безпеки» та дотримуйтеся відповідних вказівок. (⇒ 4.)

10.1 Запуск двигуна внутрішнього згорання

- Перевірте рівень мастила та пального. (⇒ 7.9)

- Установіть вимикач (1) у положення I.

- Повільно витягніть трос для запуску двигуна (2) до упору, потім із силою потягніть його на довжину руки. Повільно відпустіть трос, щоб він правильно намотався на стартер. Повторюйте процедуру запуску, доки двигун внутрішнього згорання не заведеться.

10.2 Вимкнення двигуна внутрішнього згорання

- Установіть вимикач (1) у положення 0.

За короткий час гальмування двигун

внутрішнього згорання (і, відповідно, podrібнювач) повністю зупиниться.

10.3 Подрібнення

• Надійно встановіть садовий podrібнювач на рівній і твердій поверхні.
• Надягніть захисні рукавиці, захисні окуляри та засоби захисту органів слуху. (⇒ 4.3)
  • Відкрийте клапан викидача. (⇒ 7.4)
• Запустіть садовий podrібнювач. (⇒ 10.1)
• Зачекайте, доки двигун внутрішнього згорання набере максимальної кількості обертів (у режимі холостого ходу).
• Заповніть садовий podrібнювач відповідним матеріалом для podrібнення. (⇔ 8.5)
• Завершивши роботу, вимкніть (⇒ 10.2) і почистьте садовий podrібнювач. (⇒ 11.2)

11. Обслуговування

Небезпека травмування!!

Працюйте тільки в захисних рукавицях.

Не торкайтеся ножів, доки вони не зупинилися.

Якщо вам не вистачає необхідної інформації або допоміжних засобів, завжди можна звернутися до працівника сервісного центру.

Для технічного обслуговування та ремонту приладів компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

Компанія STIHL рекомендує використовувати лише фірмові запчастини STIHL.

Небезпека травмування!

Перед технічним обслуговуванням- і чищенням приладу необхідно уважно прочитати розділ «Техніка безпеки» (⇒ 4.), особливо підрозділ «Технічне обслуговування та ремонт» (⇒ 4.7), і точно дотримуватися всіх правил техніки безпеки.

Перед технічним обслуговуванням- і чищенням приладу завжди витягайте

штекер свічки запалювання!

11.1 Двигун внутрішнього згорання

Періодичність технічного обслуговування: перед кожним використанням

Для подовження терміну служби двигуна особливо важливо завжди підтримувати достатній рівень мастила, регулярно замінювати фільтр мастила та повітряний фільтр. Дотримуйтесь інструкцій з експлуатації та технічного обслуговування, наведених у Посібнику з експлуатації двигуна внутрішнього згорання.

Для нормального охолодження двигуна внутрішнього згорання необхідно підтримувати в постійній чистоті ребра охолодження.

11.2 Чищення приладу

Періодичність технічного обслуговування: після кожного використання

Після кожного використання прилад необхідно ретельно почистити. Дбайливе поводження дає змогу в берегти прилад від пошкоджень і подовжити термін його використання.

Позиція для чищення садового подрібнювача

Прилад можна чистити лише в положенні, показаному на малюнку.

• Демонтуйте завантажувальну воронку. (⇒ 7.8)

Якщо покласти садовий podrібнювач не так, як описано, можна пошкодити прилад (двигун внутрішнього згорання).

Забороняється мити компоненти електродвигуна або двигуна внутрішнього згорання, прокладки, підшипники та електричні

вузли струменем води під тиском. Це може призвести до пошкоджень, для виправлення яких знадобиться дорогий ремонт.

Якщо не вдається видалити забруднення та залишки сировини щіткою, вологою ганчіркою або дерев'яною паличкою, компанія STIHL

рекомендує застосовувати спеціальні засоби для чищення (наприклад, спеціальний засіб для очищення STIHL).

Не використовуйте активні очисні засоби.

Регулярно очищуйте дискові ножі.

Видаліть забруднення з ребер охолодження, робочого колеса вентилятора та повітряного фільтра, щоб забезпечити достатнє охолодження двигуна.

11.3 Обслуговування ножа

Небезпека травмування!

Працюйте лише в захисних рукавицях!

Інтервал технічного обслуговування: перед кожним використанням

• Демонтуйте завантажувальну воронку. (⇒ 7.8)
- Перевірте ніж на наявність пошкоджень (щербин, тріщин) і зносу; за потреби замініть його.

Межі зносу ножів

Ножі слід переставляти чи замінювати, перш ніж вонисягнуть межі зносу. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

- У кількох місцях виміряйте відстань від отворів на ножі до його краю. Мінімальна відстань – 6 мм.

Переставляння ножів

Ріжучі ножі виготовлено з двостороннім лезом. Завдяки цьому тупі ножі можна переставити, і прилад буде знову готовий до експлуатації. Завжди переставляйте обидва ножі!

• Демонтуйте дисковий ніж. (⇒ 7.6)
- Ослабте гвинти (1) і зніміть їх разом із гайками (2).
- Вийміть ножі (3), потягнувши їх угору.
- Очистьте дисковий ніж.
- Переставте ножі (3): покладіть їх на дисковий ніж, залишаючи відкритими гострі краї. Сумістіть отвори.
- Вставте гвинти (1) в отвори та вкрутіть гайки (2). Затягніть гайки (2) з моментом затягування 22 - 28 нм.
- Установіть дисковий ніж. (⇒ 7.5)

Заточування ножів

Рекомендується, щоб усі ножі для подрібнення були заточені сервісною службою. Тупі та неправильно заточені ножі (неправильний кут заточування, нерівномірність через нерівномірно заточені ножі тощо) збільшують ризик викидання. Користувач може отримати серйозні травми від викидання матеріалу для podrібнення. Крім того, функція (забір матеріалу для podrібнення, стійкість лез тощо) садового podrібнювача може погіршитися.

Перед подальшою роботою затуплені ножі необхідно наточити з обох боків. Для оптимального функціонування приладу ножі має заточувати виключно спеціаліст. Компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

• Демонтуйте ножі для заточування.
- Під час заточування охолоджуйте ніж (наприклад, водою). Не слід допускати, щоб поверхня ножа набула синюватого кольору, оскільки це погіршить його ріжучі якості.
- Щоб запобігти вібрації через дисбаланс, нагострюйте ножі рівномірно.
- Перед установленням пересвідчіться, що ніж не пошкоджений. Якщо на ньому є видимі щербини, тріщини, або досягнуто граничної межі зносу, ніж необхідно замінити.
- Лезо ножа слід заточувати під кутом 30°.
- Заточуйте ніж проти напрямку леза.

• За потреби відшліфуйте ріжучі краї дрібнозернистим шліфувальним папером.
• Під час монтажу ножа зважайте на обертальні моменти, наведені в розділі «Переставляння ножів».

11.4 Технічне обслуговування клинчастого ременя

Періодичність технічного обслуговування через кожні 10 годин роботи

Візуально перевірте клинчастий ремінь на знос і пошкодження, за потреби замініть його.

Перевірте натяг клинчастого ременя та за потреби відрегулюйте його.

Занадто малий натяг сприяє зносу клинчастого ременя, а занадто великий може призвести до пошкодження підшипників. Якщо вам бракує знань для перевірки та встановлення клинчастого ременя, доручіть цю роботу фахівцю.

• Витягніть штекер свічки запалювання.
• Ослабте гвинти (1), але не викручуйте їх до кінця (залиште їх у захисному піддашку) та зніміть захисний піддашок (2).
• Натисніть великим пальцем на клинчастий ремінь між шківами. Клинчастий ремінь має вдавлюватися приблизно на 10 мм.

Регулювання натягу клинчастого ременя

• Ослабте гвинти двигуна (малюнка немає): 3 гвинти кріплення двигуна ослабте, але не викручуйте; гайки залиште на верхній частині.
• Натягніть клинчастий ремінь, закручуючи регулюючу гайку (3).
• Після встановлення натягу закрутіть гвинти кріплення двигуна та встановіть захисний піддашок.

11.5 Заміна моторного масла

Періодичність технічного обслуговування

Інформацію про рекомендовану періодичність заміни масла, тип і кількість моторного мастила див. у Посібнику з експлуатації двигуна внутрішнього згорання.

Гвинт зливу мастила

• Ослабте гвинти (1), але не викручуйте їх до кінця (залиште їх у захисному піддашку). Зніміть захисний піддашок (2).
• Викрутіть гвинт зливу мастила (3) та злийте моторне мастило.
• Знову вставте гвинт зливу мастила (3) та залийте свіже моторне мастило. Установіть захисний піддашок (2).

11.6 Зберігання та зимовий період

Садовий podrібнювач слід зберігати в сухому закритому приміщенні з малим вмістом пилу. Переконайтеся, що до приладу не матимуть доступу діти.

Садовий podrібнювач можна зберігати лише зі встановленою завантажувальною воронкою.

Ставлячи садовий podrібнювач на тривале зберігання (у зимовий період), дотримуйтеся таких правил.

• Старанно почистіть всі зовнішні деталі приладу.
• Добре змажте рухомі компоненти приладу мастилом або жиром.
• Спорожніть бак і карбюратор (наприклад, залишити двигун внутрішнього згорання працювати).
• Викрутіть свічку запалювання і залийте через отвір приблизно 3 см³ моторного мастила в двигун внутрішнього згорання. Прокрутіть двигун внутрішнього згорання без свічки запалювання.

Небезпека загоряння!

Наконечник свічки запалювання тримайте на безпечній відстані від отвору для свічки запалювання (можливість загорання).

• Вкрутіть свічку запалювання назад.
• Замініть мастило (див. також посібник з експлуатації двигуна внутрішнього згорання→).

- Добре закрийте двигун внутрішнього згорання. Зберігайте прилад у звичайному положенні в сухому приміщенні без пилу у вертикальному положенні.

12. Транспортування

Небезпека травмування!

Перед транспортуванням ретельно прочитайте розділ «Техніка безпеки», особливо розділ «Транспортування приладу», і суворо дотримуйтеся відповідних вказівок. (⇒ 4.4)

12.1 Перетягування або штовхання садового podrібнювача

• Міцно візьміться за завантажувальну частину воронки (1) садового podrібнювача та нахиліть його назад.
• Садовий podrібнювач можна повільно (у темпі ходи) тягти або штовхати.

12.2 Піднімання та перенесення садового podrібнювача

Через велику вагу садового подрібнювача його потрібно піднімати хоча 6 удвох. Насамперед, для роботи потрібно надягти захисний одяг, який повністю закриває передпліччя та верхню частину тіла.

- Під час піднімання садовий podrібнювач необхідно тримати за корпус із правого боку та під двигуном внутрішнього згорання з лівого.

12.3 Транспортування садового podrібнювача на вантажній платформі

• Садовий podrібнювач слід транспортувати на вантажній платформі тільки у вертикальному положенні.
• Щоб запобігти сповзанню приладу, його слід закріпити відповідними кріпильними засобами. Канати й ремені слід закріплювати на колісному каркасі (1) чи завантажувальній лійці (2).

13. Зведення зносу до мінімуму та запобігання пошкодженням

Важлива інформація про догляд і технічне обслуговування для продукції типу

Садовий podrібнювач із бензиновим двигуном (STIHL GH)

Компанія STIHL не несе відповідальності за травмування людей і пошкодження майна, спричинені недотриманням наведених у посібнику з експлуатації вимог, у першу чергу інструкцій з експлуатації та обслуговування, а також правил техніки безпеки, або застосування недозволеного навісного обладнання і запасних частин.

Обов'язково дотримуйтеся наведених нижче інструкцій, щоб запобігти пошкодженням і надмірному зносу вашого приладу STIHL.

1. Швидкозношувані деталі

Окремі деталі приладів STIHL навіть за умови належної експлуатації зношуються. Їх, залежно від тривалості та способу використання, потрібно своєчасно замінювати.

Зокрема, це стосується:

2. Дотримання вимог, наведених у цьому посібнику з експлуатації

Під час експлуатації, технічного обслуговування та зберігання приладів STIHL необхідно ретельно виконувати наведені в цьому посібнику вказівки. Відповідальність за всі пошкодження, які виникли в результаті недотримання інструкцій із техніки безпеки, експлуатації та техобслуговування, несе користувач.

Насамперед, ідеться про:

– використання приладу не за призначенням.
– використання не дозволених компанією STIHL видів палива (мастила, бензину й моторного мастила - див. посібник з експлуатації двигуна внутрішнього згорання);
– недозволені компанією STIHL зміни в конструкції приладу;

– використання не дозволеного компанією STIHL навісного обладнання, навісних пристроїв та ріжучого інструменту;
– використання приладу у спортивних заходах та інших змаганнях.
– пошкодження приладу в результаті експлуатації з дефектними компонентами.

3. Технічне обслуговування

Усі роботи, перелічені в розділі «Обслуговування», потрібно виконувати регулярно.

Якщо користувач не в змозі виконати необхідні роботи самостійно, йому слід звернутися до офіційного дилера.

Для технічного обслуговування та ремонту приладів компанія STIHL рекомендує звертатися до офіційного дилера STIHL.

Спеціалісти офіційних дилерських центрів STIHL регулярно проходять навчання та отримують технічний інструктаж.

У випадку невиконання робіт із техобслуговування можливі пошкодження приладу, відповідальність за які несе користувач.

Зокрема, йдеться про такі пошкодження:

– корозія та інші пошкодження в результаті неправильного зберігання;
– пошкодження в результаті використання неоригінальних запчастин STIHL;
– пошкодження внаслідок виконання ремонту й технічного обслуговування не в майстерні офіційного дилера.

14. Замінювані запчастини

Дисковий ніж у зборі

6903 700 5101

Двосторонній ніж (2х)

6903 702 0101

Клинчастий ремінь

6001 704 2100

15. Захист довкілля

Матеріал для podrібнення треба не викидати на сміття, а переробляти на компост.

Упаковка, прилад і додаткове приладдя виготовлені з матеріалів, що мають вторинно перероблятися та належно утилізуватися.

Екологічно правильна роздільна утилізація сприяє повторному використанню вторсировини. Після закінчення терміну служби приладу, здайте його в пункт прийому вторсировини. Неправильна утилізація може зашкодити здоров'ю та забруднити навколишнє середовище.

16. Декларація виробника про відповідність

16.1 Декларація виробника про відповідність стандартам ЄС садового podrібнювача STIHL GH 370.1 S

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen (Лангкампфен) Австрія

заявляє під власну відповідальність, що

– Тип конструкції: садовий podrібнювач
- Марка: STIHL
- Тип: GH 370.1 S
– Номінальна потужність при номінальній частоті обертання: 3,4 | 3000 кВт | /хв
– Серійний ідентифікатор: 6001

відповідає застосовним положенням Директив 2000/14/EC, 2006/42/EC, 2014/30/EU та 2011/65/EU, було розроблено та виготовлено відповідно до версій зазначених нижче стандартів, чинних на дату виробництва: EN 13683 і EN ISO 14982.

Виміряний і гарантований рівень звукової потужності було визначено відповідно до Директиви 2000/14/ЕС, Додаток V.

– Виміряний рівень звукової потужності: 100,4 дБ(А)
– Гарантований рівень звукової потужності: 103 дБ(А)

Технічна документація зберігається в компанії STIHL Tirol GmbH.

Рік випуску та серійний номер вказано на садовому podrібнювачі.

Матіас Фляйшер, керівник відділу досліджень і розробки

B. O.

Свен Цімерман, начальник відділу якості

16.2 Знак відповідності

EAC Інформація щодо сертифікатів та заяв про відповідність вимогам ЕАС, які підтверджують виконання технічних Директив та вимог Митного Союзу є на сайтах www.stihl.ru/eac або її можна замовити по телефону у відповідному національному представництві STIHL.

Технічні Директиви та вимоги України виконуються.

16.3 Встановлена тривалість використання

Повна встановлена тривалість використання становить до 30 років.

Встановлена тривалість використання передбачає регулярне технічне обслуговування та догляд відповідно до вимог інструкції з використання.

16.5 Дочірні компанії STIHL

РОСІЙСЬКА ФЕДЕРАЦІЯ

ООО «АНДРЕАС ШТИЛЬ МАРКЕТИНГ» вул. Тамбовська, буд. 12, літ. В, офіс 52 192007 Санкт-Петербург, Росія Гаряча лінія: [phone] E-mail: [e-mail]

УКРАЇНА

ТОВ «Андреас Штіль» вул. Антонова 10, с. Чайки 08135 Київська обл., Україна Телефон: [phone] Факс: [phone] E-mail: [e-mail] www.stihl.ua Гаряча лінія: [phone]

вул. К. Цеткін, 51-11а

220004 Мінськ, Білорусь

Гаряча лінія: [phone]

КАЗАХСТАН

Представництво

вул. Шагабутдінова, 125А, оф. 2

050026 Алмати, Казахстан

Гаряча лінія: [phone]

16.7 Импортери STIHL

РОСІЙСЬКА ФЕДЕРАЦІЯ

ООО "ШТИЛЬ ЗЮДВЕСТ"

вул. Антонова 10, с. Чайки

08135 Київська обл., Україна

БІЛОРУСЬ

ООО «ПИЛАКОС»

згорання, внутрішнього

конструкція: згоряння

Тип: EVC 1000.0

Номінальна

потужність при

номінальній частоті 3,4 | 3000

обертання: кВт | /хв

Робочий об'єм: 196 см3

Пусковий пристрій: Пусковий

тросик

Паливний бак: 1,4 л

Привід ріжучого

блоку: постійний

Вимірювання відповідно до стандарту

Вимірювання відповідно до стандарту EN 13683:
Рівень гучності на робочому місці L_pA	94 дБ(А)
Похибка K_pA	3 дБ(А)
Обертальний момент
Комплект ножів:	52 – 60 нм
Обертальний момент
Двосторонній ніж:	22 – 28 нм
Д/Ш/В:	128/77/140 см
Вага:	4

17.1 REACH

REACH – це постанова ЄС про реєстрацію, оцінювання та допускання хімічних речовин.

Для отримання інформації про виконання постанови REACH (EG) № 1907/2006 перейдіть на веб-сторінку www.stihl.com/reach

18. Усунення несправностей

Див. посібник з експлуатації двигуна внутрішнього згорання.

✗ Якщо вам потрібна кваліфікована допомога, рекомендуємо звернутися до офіційного дилера STIHL.

Несправність

Не запускається двигун внутрішнього згорання

Можливі причини

– Неправильно закрита завантажувальна воронка.

– Заблоковано дисковий ніж.
– Немає пального в баку, забився паливопровід.
– Неякісне, забруднене або старе пальне в баку.
– Витягнуто штекер свічки запалювання, провід запалювання погано прикріплено до штекера.
– Забився повітряний фільтр.
– Обгорів ізолятор свічки запалювання або пошкоджена сама свічка; неправильна відстань між електродами.
5 — Двигун внутрішнього згорання «захлинувся» після кількох спроб запуску.

Усунення

– Закрийте й міцно загвинтіть завантажувальну воронку (⇒ 7.7)
– Видаліть podrібнений матеріал із корпусу (Увага! Спочатку витягніть штекер свічки запалювання)
– Долийте пальне, прочистьте паливопровід (⇒ 7.9)
– Завжди використовуйте свіже фірмове паливо, неетилований бензин; прочистьте карбюратор (⇒ 7.9)
– Вставте штекер свічки запалювання, перевірте з'єднання між проводом запалювання й штекером 📄 ✗
– Прочистьте повітряний фільтр 📄 ✗
– Прочистьте або замініть свічку запалювання, відрегулюйте відстань між електродами 📄 ✗
– Викрутіть і просушіть свічку запалювання; кілька разів протягніть трос для запуску двигуна, коли свічку викручено (вимикач у положенні О)

Несправність

Двигун внутрішнього згорання дуже нагрівається.

Можлива причина

– Забруднились ребра охолодження.
– Низький рівень мастила у двигуні внутрішнього згорання.
– Поверхню двигуна внутрішнього згорання покриває матеріал для podrібнення.

Усунення

– Почистьте ребра охолодження (⇒ 11.2)
– Долийте моторне мастило (⇒ 7.9)
– Очистьте двигун внутрішнього згорання від матеріалу для podrібнення.

Несправність

Прилад не втягує матеріал для подрібнення.

Можлива причина

– Ножі затупилися або наточені неправильно.

Усунення

– Переставте або заточіть ножі; при цьому дотримуйтеся кута заточування 30° (⇒ 11.3) ✗

Несправність

Знижена продуктивність садового podrібнювача.

Можлива причина

– Затупилися ножі.
– Неправильно наточено ножі.
– Зігнутий ріжучий диск.

Усунення

– Наточіть або замініть ніж (⇒ 11.3) ✗
– Наточіть ніж правильно (⇒ 11.3) ✗

– Візуально перевірте ріжучий диск та за потреби замініть його (⇒ 7.6)

Несправність

Сильні вібрації, незвичний звук і шум під час роботи.

Можлива причина

– Дефект ножа або дискового ножа.
– Ослабло кріплення двигуна.
– Ослабли гвинти.

Усунення

– Перевірте й за потреби відремонтуйте дисковий ніж, ножі, ножовий вал, гвинти, гайки, шайби та підшипники ріжучого блока ✗
– Затягніть гвинти на кріпленні двигуна ✗
– Перевірте міцність гвинтових з'єднань ✗

19. План технічного обслуговування

19.1 Підтвердження передачі

Модель: ____

Дата:

Наступне обслуговування

Дата: ____ ____ ____ ____ ____

19.2 Підтвердження про надання технічного обслуговування

Під час технічного обслуговування надайте цей посібник з експлуатації офіційному дилеру STIHL. На заздалегідь надрукованих полях він зробить запис про проведення технічного обслуговування.

Дата проведення обслуговування Дата проведення наступного обслуговування

Austatud klient!

Дискілі пышакты орнату 505

Берілісті растау 516

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

K2 Бекіту гайкасы М8 2

L1 Тығырық 2

L2 Тығырық А10 2

Y Torx буранда кілті 1

7.5 Дискілі пышакты орнату

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

Жаракат алу каупі бар!

16.4 STIHL штаб-пәтері

Факс: [phone]

Эл. пошта: [e-mail]

www.stihl.ua

К. Цеткин к-сі, 51-11а

вул. Антонова 10, с. Чайки

08135 Київська обл., Україна

БЕЛАРУСЬ

ООО «ПИЛАКОС»

18. Акаулыктарды іздеу

Акаулыкты жою әдісі:

Акаулыкты жою эдісі:

Акаулыкты жою әдісі:

Акаулыкты жою әдісі:

19.1 Берілісті растау

Улгі: ____

Серия нөмірі:

Куні: ____ ____ ____ ____ ____

Куні: ____ ____ ____ ____ ____ ____

19.2 Кызмет көрсетуді растау
