| Тип продукту | Газонокосарка |
| Марка | Stihl |
| Модель | RM 2 RC |
| Двигун | KOHLER HD675, 4-тактний |
| Робочий об'єм | 149 см³ |
| Потужність | 2,2 кВт (3,0 к.с.) при 2800 об/хв |
| Номінальна частота обертання | 2800 об/хв |
| Ширина косіння | 46 см |
| Висота косіння | 4 положення: 30, 50, 70, 85 мм (окреме регулювання перед/зад) |
| Об'єм паливного бака | 1,4 л |
| Вага | 27 кг |
| Тип моторної оливи | Олива SAE 30 або 10W-30 (кількість: див. інструкцію двигуна) |
| Функції | Мульчування, ручний запуск з дугою безпеки |
| Безпека | Зупинка двигуна за 3 с після відпускання дуги, захист від розкидання |
| Обслуговування та чищення | Чищення після кожного використання, заміна моторної оливи, заміна леза та свічки |
| Запчастини та ремонтопридатність | Лезо (арт. 6357 702 0102), кріпильний гвинт, свічка, повітряний фільтр |
| Загальна інформація | Інструкція з експлуатації на 364 сторінки, гарантія виробника |
Часті запитання - RM 2 RC STIHL
Питання користувачів про RM 2 RC STIHL
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого газонокосарка у форматі PDF безкоштовно! Знайдіть свій посібник RM 2 RC - STIHL і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. RM 2 RC бренду STIHL.
ПОСІБНИК КОРИСТУВАЧА RM 2 RC STIHL
256 - 273 Інструкція з експлуатації
вул. Антонова 10, с. Чайки
08135 Київська обл., Україна
Факс: +380 044 393-35-70
Гаряча лінія: +38 0800 501 930
Эл. почта: info@stihl.ua
вул. Антонова 10, с. Чайки
08135 Київська обл., Україна
БЕЛАРУСЬ
ООО «ПИЛАКОС»
2 Інформація до інструкції з експлуатації..... 256
3 Огляд....257
4 Вказівки щодо безпеки.....258
5 Підготовка газонокосарки до роботи... 263
6 Заливання моторного мастила.....263

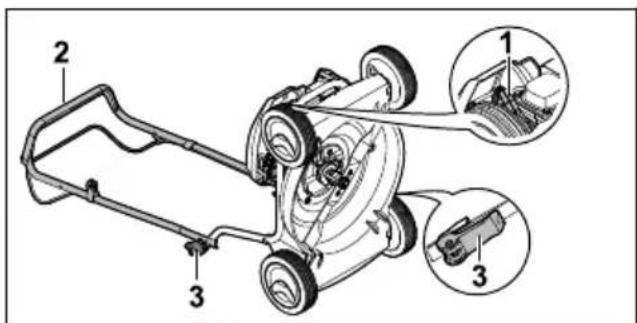

8 Установлення газонокосарки для користувача.... 264

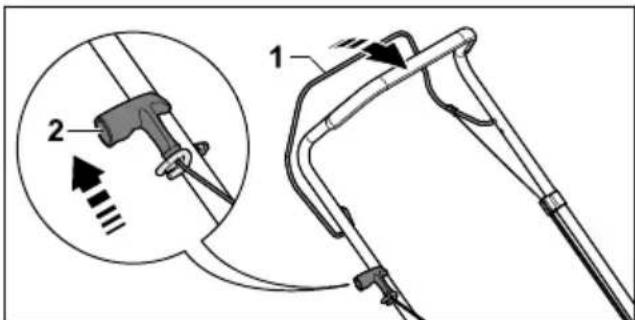

9 Запуск і вимикання двигуна....265
10 Перевірка газонокосарки.... 265
11 Робота з газонокосаркою.....266
12 Після закінчення роботи..... 267

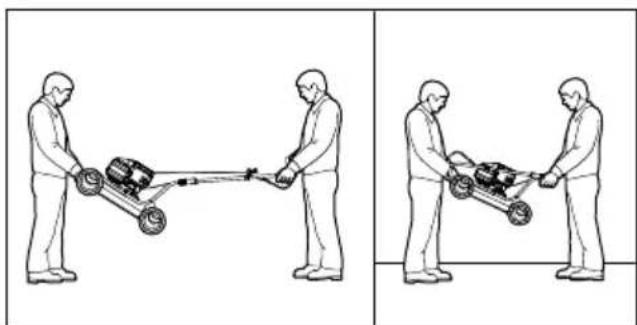

13 Транспортування....267
14 Зберігання.....267
15 Чистка....267
16 Технічне обслуговування.....268
17 Ремонт.....269
18 Усунення неполадок....269
19 Технічні дані.....270
20 Комплектуючі та приладдя.... 271
21 Утилізація....271
22 Сертифікат відповідності нормам ЄС..271
23 Адреси....272

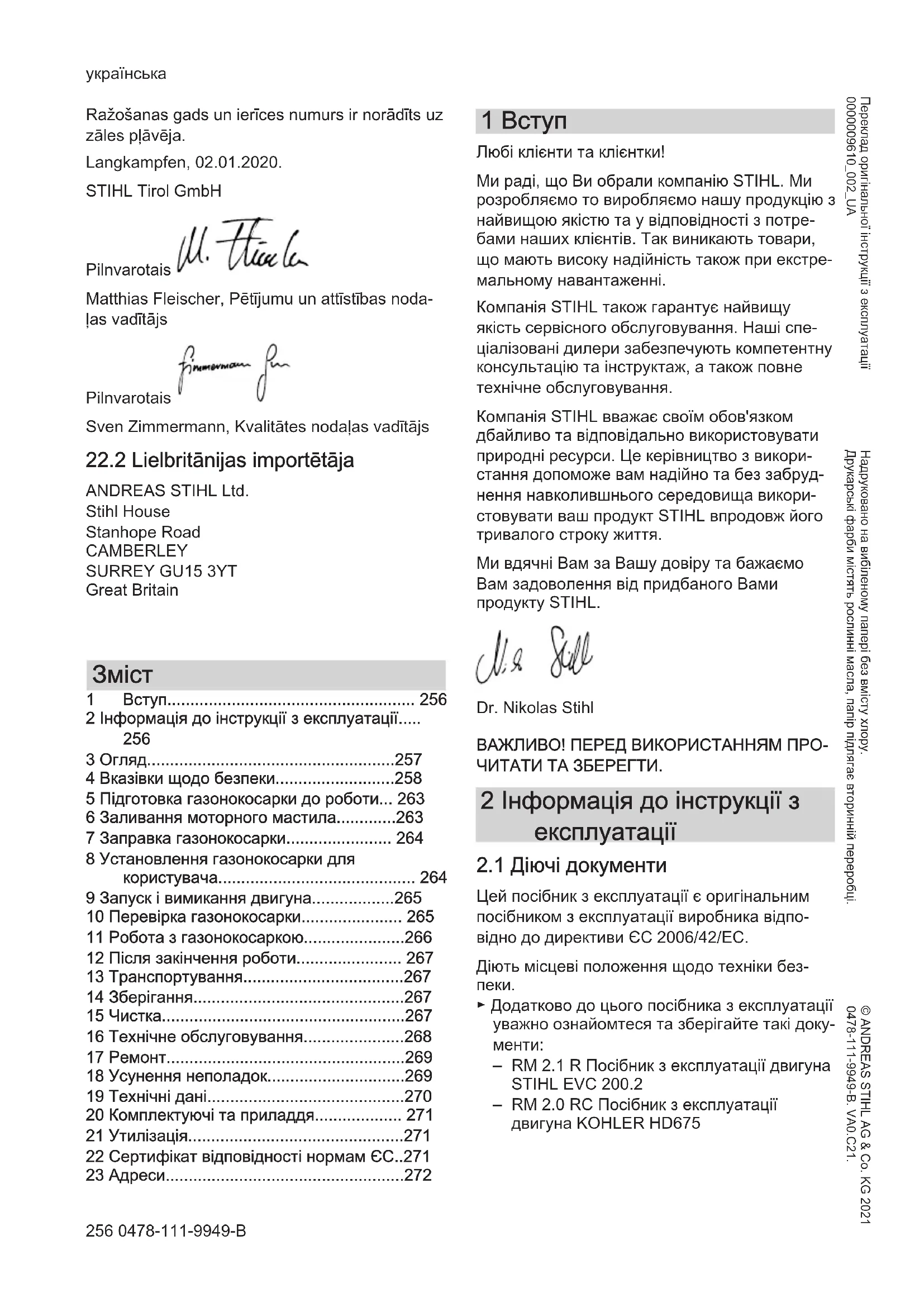

1 Вступ
Любі клієнти та клієнтки!
Ми раді, що Ви обрали компанію STIHL. Ми розробляємо то виробляємо нашу продукцію з найвищою якістю та у відповідності з потребами наших клієнтів. Так виникають товари, що мають високу надійність також при екстремальному навантаженні.
Компанія STIHL також гарантиє найвищу якість сервісного обслуговування. Наші спеціалізовані дилери забезпечують компетентну консультацію та інструктаж, а також повне технічне обслуговування.
Компанія STIHL вважає своїм обов'язком дбайливо та відповідально використовувати природні ресурси. Це керівництво з використання допоможе вам надійно та без забруднення навколившнього середовища використовувати ваш продукт STIHL впродовж його тривалого строку життя.
Ми вдячні Вам за Вашу довіру та бажаємо Вам задоволення від придбаного Вами продукту STIHL.
N.a. 8610
Dr. Nikolas Stihl
ВАЖЛИВО! ПЕРЕД ВИКОРИСТАННЯМ ПРОЧИТАТИ ТА ЗБЕРЕГТИ.
2 Інформація до інструкції з експлуатації
2.1 Діючі документи
Цей посібник з експлуатації є оригінальним посібником з експлуатації виробника відповідно до директиви ЄС 2006/42/ЕС.
Діють місцеві положення щодо техніки безпеки.
▶ Додатково до цього посібника з експлуатації уважно ознайомтеся та зберігайте такі документи:
– RM 2.1 R Посібник з експлуатації двигуна STIHL EVC 200.2
– RM 2.0 RC Посібник з експлуатації двигуна KOHLER HD675
3 Огляд українська
2.2 Позначення попереджуваль- них індикацій у тексті
НЕБЕЗПЕКА
■ Індикація вказує на небезпеку, яка може призвести до отримання тяжких травм або смерті.
▶ Перелічені заходи можуть усунути можливість отримання тяжких травм або смерті.
ПОПЕРЕДЖЕННЯ
■ Індикація вказує на небезпеку, яка може призвести до отримання тяжких травм або смерті.
▶ Перелічені заходи можуть усунути можливість отримання тяжких травм або смерті.

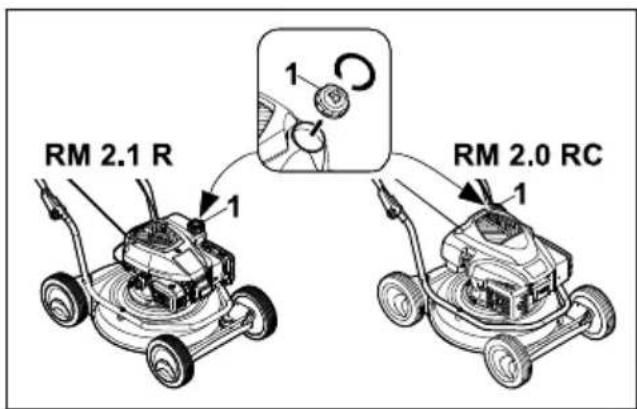

BKA3IBKA
■ Індикація вказує на небезпеку, яка може призвести до матеріальних збитків.
▶ Перелічені заходи можуть усунути можливість матеріальних збитків.
2.3 Символи у тексті
Цей символ вказують на розділ у даній інструкції з експлуатації.
3 Огляд

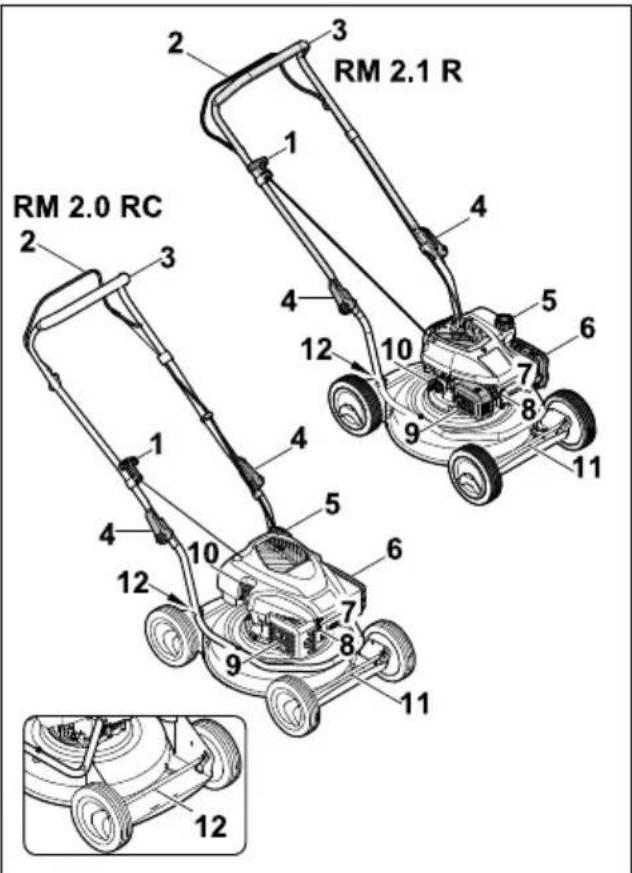

3.1 Газонокосарка
Ручка запуску призначена для запуску двигуна.
2 Ручка перемикання косіння
Ручка перемикання косіння призначена для запуску та зупинки двигуна.
3 Ручка керування

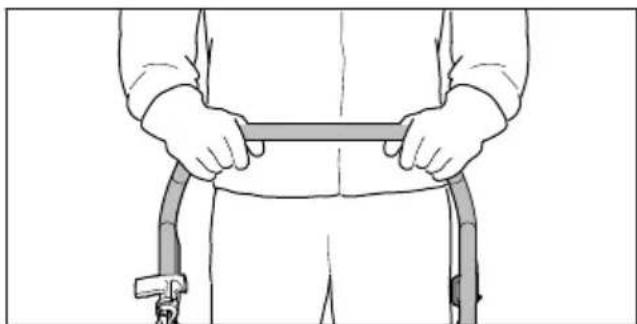

Ручка керування призначена для утри- мання, ведення та транспортування газо- нокосарки.
4 Фіксатори
Фіксатори надійно затискають ручку керування на газонокосарці.
5 Кришка паливного бака
Кришка паливного бака закриває отвір для заливання пального.
6 Кришка фільтра
Кришка фільтра закриває повітряний фільтр.
7 Свічка запалювання
Свічка запалювання запалює паливно- повітряну суміш у двигуні.
8 Штекер свічки запалювання
Штекер свічки запалювання з'єднує запальний провід і свічку запалювання.
українська 4 Вказівки щодо безпеки
9 Глушник
Глушник зменшує емісію шуму газонокосарки.
10 Кришка бака з моторним мастилом
Кришка бака з моторним мастилом закриває отвір для заливання моторного мастила.

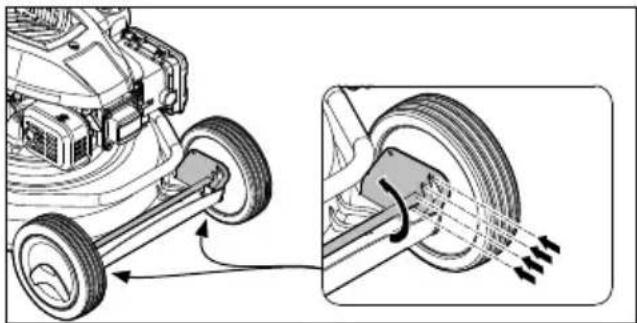

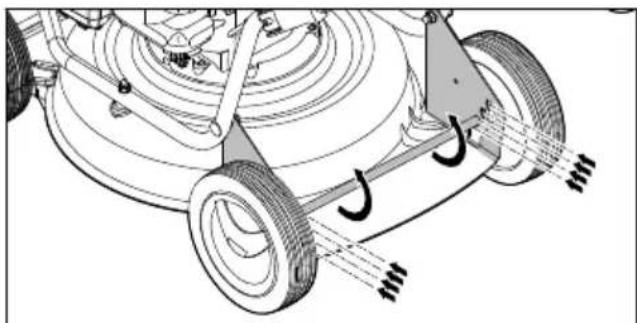

11 Передній механізм регулювання висоти скошування
Механізм регулювання висоти скошування призначений для налаштування висоти скошування.
12 Задній механізм регулювання висоти ско- шування
Механізм регулювання висоти скошування призначений для налаштування висоти скошування.
3.2 Символи
Символи, які можуть бути на газонокосарці, мають такі значення:
LWA
Гарантований рівень звукової потужності відповідно до Директиви 2000/14/ЕС у дБ(А) для створення аналогічного рівня емісії шуму приладів.
Цим символом позначено кришку бака з моторним мастилом.
4 Вказівки щодо безпеки
4.1 Попереджувальні символи
Попереджувальні символи на газонокосарці мають такі значення:
Дотримуйтеся правил техніки безпеки та вживайте відповідних запобіжних заходів.
Уважно ознайомтеся з посібником з експлуатації та зберігайте його.
Дотримуйтеся правил техніки безпеки щодо предметів, що розлітаються під час роботи, і вживайте відповідних запобіжних заходів.
Не торкайтеся ножа, що обертається.
Виймайте штекер свічки запалю- вання під час транспортування, збе- рігання, технічного обслуговування чи ремонту.
Дотримуйтеся безпечної відстані.
4.2 Використання за призначен- ням
Газонокосарка STIHL RM 2.1 R або RM 2.0 RC призначена для косіння сухої трави.
ПОПЕРЕДЖЕННЯ
■ Використання газонокосарки не за призначенням може призвести до серйозного травмування чи загибелі людей і майнової шкоди.
▶ Газонокосарку необхідно використовувати відповідно до цього посібника з експлуатації та посібника з експлуатації двигуна.
4.3 Вимоги до користувача
ПОПЕРЕДЖЕННЯ
■ Непідготовлені користувачі не можуть ідентифікувати та правильно оцінювати небезпеки, пов'язані з газонокосаркою. Це може призвести до серйозного травмування чи загибелі користувача й інших осіб.
▶ Уважно ознайомтеся з посібником з експлуатації та зберігайте його.
Якщо газонокосарку потрібно передати іншій особі: надайте також посібник з експлуатації газонокосарки та двигуна.
▶ Переконайтеся, що користувач відповідає неведеним нижче вимогам.
– Користувач не втомлений.
– Користувач має необхідні фізичні, сенсорні й розумові здібності для керування та роботи з газонокосаркою. Якщо фізичні, сенсорні та розумові здібності користувача обмежені, він може працювати з приладом лише під наглядом або за вказівкою відповідальної особи.
– Користувач може ідентифікувати та оцінити небезпеки, пов'язані з газоно-косаркою.
– Користувач усвідомлює, що він несе відповідальність за нещасні випадки та майнову шкоду.
4 Вказівки щодо безпеки українська
– Користувач досяг повноліття чи здобув професійну освіту під наглядом відповідно до національних нормативних вимог.
– Перед першим використанням газонокосарки користувач отримав вказівки від дилера STIHL або фахівця.
– Користувач не перебуває під впливом алкоголю, ліків або наркотичних речовин.
▶ У разі виникнення сумнівів або запитань: Зверніться до дилера STIHL.
4.4 Одяг і спорядження
ПОПЕРЕДЖЕННЯ
■ Під час роботи можливе розлітання предметів із великою швидкістю. Це може призвести до травмування користувача.
- Слід носити довгі штани з цупкої тканини.
■ Під час роботи виникає шум. Шум може нашкодити слуху.
- Користуйтеся засобами захисту органів слуху.
■ Під час роботи може здійматися пил. Вди- хання пилу може зашкодити здоров'ю та викликати алергічні реакції.
Якщо здіймається пил: слід носити пилозахисну маску.
■ Невідповідний одяг може зачепитися за дерева, кущі або газонокосарку. Користувачі, не вдягнені належним чином, можуть отримати серйозні травми.
- Слід носити одяг, що щільно прилягає до тіла.
▶ Шарфи та прикраси необхідно зняти.
■ Під час очищення, технічного обслуговування або транспортування користувач може випадково торкнутися ножа. Це може призвести до травмування користувача.
- Слід носити робочі рукавички зі зносостійкого матеріалу.
▶ Носіть міцне закрите взуття з неслизькими підошвами.
Якщо користувач носить неналежне взуття, він може посковзнутися. Це може призвести до травмування користувача.
■ Під час заточування ножів можуть розлітатися частинки матеріалу. Це може призвести до травмування користувача.
- Слід носити захисні окуляри, що щільно прилягають. Відповідні захисні окуляри проходять випробування відповідно до стандарту EN 166 або національних нормативних вимог і надходять у продаж, маючи відповідне маркування.
- Слід носити робочі рукавички зі зносостійкого матеріалу.
4.5 Робоча зона та середовище
ПОПЕРЕДЖЕННЯ
■ Сторонні особи, діти та тварини можуть не ідентифікувати та не оцінити небезпеки від газонокосарки й предметів, що розлітаються під час роботи. Це може призвести до їхнього серйозного травмування та майнової шкоди.
▶ Не допускайте наближення сторонніх осіб, дітей і тварин до робочої зони.
▶ Дотримуйтесь дистанції до предметів.
▶ Не залишайте газонокосарку без нагляду.
▶ Не дозволяйте дітям бавитися з газоно-косаркою.
Якщо двигун працює, із глушника виходять гарячі вихлопні гази. Гарячі вихлопні гази можуть запалити легкозаймисті матеріали та стати причиною пожежі.
- Тримайте струмінь вихлопних газів подалі від легкозаймистих матеріалів.
4.6 Безпечний стан
4.6.1 Газонокосарка
Газонокосарка перебуває в технічно безпечному стані, якщо виконано такі умови:
– Газонокосарка не має пошкоджень.
– Жодної краплі бензину не витікає з газоно-
косарки.
– Кришка паливного бака закрита.
– Жодної краплі моторного мастила не витікає з газонокосарки.
– Кришка бака з моторним мастилом закрита.
– Газонокосарка перебуває в чистому стані.
– Елементи керування працюють належним чином, і вони не були змінені.
– Ніж правильно встановлено.
– У цій газонокосарці встановлено оригінальне додаткове приладдя STIHL.
– Додаткове приладдя правильно встановлено.
– Підпружинені механізми непошкоджені та справні.
– Під час відпускання ручки перемикання косіння двигун вимикається.
⚠ ПОПЕРЕДЖЕННЯ
Якщо прилад не перебуває в технічно безпечному стані, деталі можуть більше не функціонувати належним чином, захисні
пристрої можуть вийти з ладу, а пальне витекти. Це може призвести до серйозного травмування чи загибелі.
▶ Використовуйте для роботи тільки непо-
шкоджену газонокосарку.
Якщо з газонокосарки витікає бензин: не працюйте з газонокосаркою та зверніться до дилера STIHL.
- Закрийте кришку паливного бака.
Якщо з газонокосарки витікає моторне мастило: не працюйте з газонокосаркою та зверніться до дилера STIHL.
- Закрийте кришку бака з моторним масти-
лом.
Якщо газонокосарка брудна: очистьте газонокосарку.
▶ Не виконуйте маніпуляцій із газонокосаркою та її системою безпеки.
- Насамперед, заборонено проводити з газонокосаркою маніпуляції для змінення потужності чи кількості обертів двигуна внутрішнього згорання.
Якщо елементи керування не функціонують: не працюйте з газонокосаркою.
▶ Підпружинені механізми можуть вивільняти накопичену енергію.
▶ Установлюйте в цій газонокосарці оригінальне додаткове приладдя STIHL.

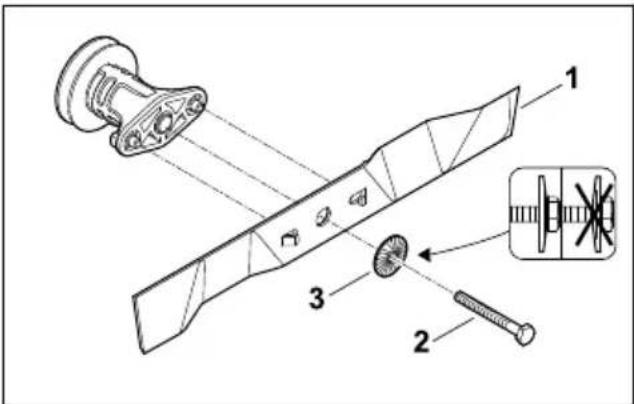

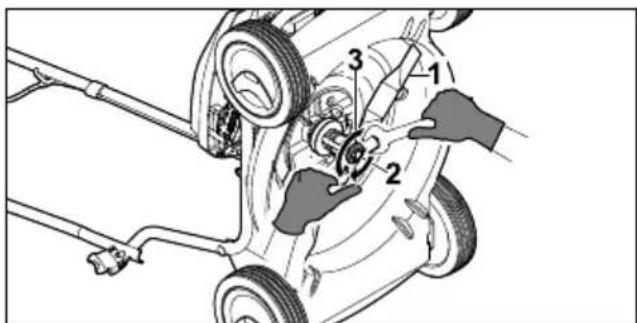

Установлення ножа необхідно виконувати відповідно до цього посібника з експлуатації.
Установлення додаткового приладдя необхідно виконувати відповідно до посібника з експлуатації такого приладдя.
- Не вставляйте жодні предмети в отвори газонокосарки.
Якщо вказівна табличка зношена чи пошкоджена, замініть її.
▶ У разі виникнення сумнівів або запитань: зверніться до дилера STIHL.

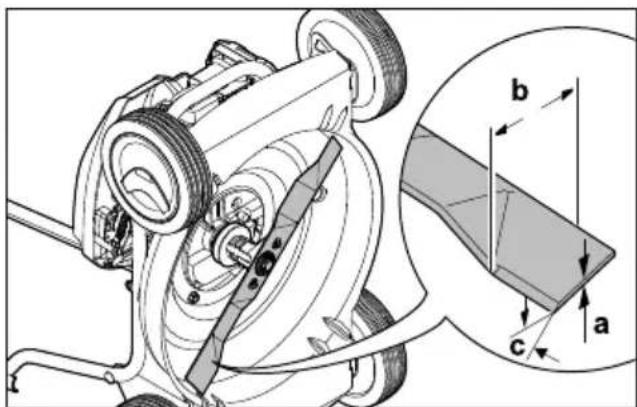

4.6.2 Hix
Ніж перебуває в технічно безпечному стані, якщо виконано такі умови:
– Ніж та насадки не мають пошкоджень.
– Ніж не деформовано.
– Ніж правильно встановлено.
– Ніж правильно заточено.
– Ніж не має задирок.
– Ніж правильно збалансовано.
– Товщина й ширина леза ножа не менші за відповідні мінімальні значення, 19.2.
– Підтримується заданий кут заточування, 19.2.
ПОПЕРЕДЖЕННЯ
Якщо ніж не перебуває в технічно безпечному стані, його окремі деталі можуть від'єднатися й відлетіти. Це може призвести до серйозного травмування.
▶ Використовуйте для роботи лише ніж і насадки, які не мають пошкоджень.

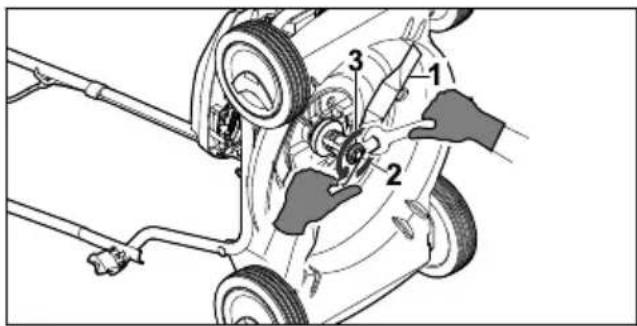

▶ Правильно встановіть ніж.
▶ Правильно наточіть ніж.
- Якщо товщина чи ширина менші за мінімальні значення: замініть ніж.
▶ Зверніться до дилера STIHL для балансування ножа.
▶ У разі виникнення сумнівів або запитань: Зверніться до дилера STIHL.
4.7 Пальне та заправка
ПОПЕРЕДЖЕННЯ
Пальне, що використовується для цієї газонокосарки, – бензин. Це легкозаймиста речовина. У разі контакту бензину з відкритим вогнем або гарячими предметами може виникнути пожежа чи навіть вибух. Це може призвести до серйозного травмування чи загибелі людей і майнової шкоди.
- Захищайте бензин від високих температур і вогню.
▶ Не розливайте бензин.
Якщо бензин було розлито: зберіть бензин ганчіркою та спробуйте запустити двигун тільки тоді, коли всі деталі газоносарки висохнуть.
▶ Не паліть.
▶ Не заливайте бензин біля вогню.
▶ Перед заправкою зупиніть двигун та дайте йому охолонути. - Якщо бак треба спорожнити: зробіть це на відкритому повітрі.
Запускайте двигун на відстані не менше 3 м від місця заправки пальним. - Забороняється зберігати заправлену бензином газонокосарку всередині будівель.
■ Пари бензину можуть отруїти людей.
▶ Не вдихайте пари бензину.
Заправляйте пальне в місці, що добре провітрюється.
■ Під час роботи газонокосарка нагрівається. Бензин розширюється, і в паливному баку може виникнути надмірний тиск. Якщо відкрита кришка паливного бака, бензин може витікати. Бензин, що витік, може спалахнути. Це може призвести до серйозного травмування користувача.
4 Вказівки щодо безпеки українська
- Спочатку дайте газонокосарці охолонути й тільки тоді відкривайте кришку паливного бака.
■ Бензин, що потрапив на одяг, є ще більш легкозаймистим. Це може призвести до серйозного травмування чи загибелі людей і майнової шкоди.
- Якщо бензин потрапив на одяг: змініть одяг.
■ Бензин може поставити під загрозу довкілля.
▶ Не розливайте пальне.
▶ Бензин необхідно утилізувати екологічно безпечним способом згідно з установленими правилами.
■ Потрапляння бензину на шкіру чи в очі може викликати подразнення.
▶ Уникайте контакту з бензином.
▶ У випадку контакту зі шкірою: промийте шкіру великою кількістю води з милом.
▶ У випадку контакту з очима: промийте очі великою кількістю води протягом при- наймні 15 хвилин і зверніться до лікаря.
■ Система запалювання газонокосарки виробляє іскри. Іскри можуть потрапити назовні та в легкозаймистому чи вибухонебезпечному середовищі спричинити пожежу та вибух. Це може призвести до серйозного травмування чи загибелі людей і майнової шкоди.
▶ Використовуйте свічки запалювання, які описані в посібнику з експлуатації двигуна.
▶ Вкрутіть свічку запалювання та затягніть її.
- Щільно затисніть штекер свічки запалювання.
Якщо газонокосарка заправляється невідповідним для двигуна бензином, її може бути пошкоджено.
- Використовуйте свіжий фірмовий неетилований бензин.
- Дотримуйтесь вимог, наведених у посібнику з експлуатації двигуна.
4.8 Робота
ПОПЕРЕДЖЕННЯ
Якщо користувач неправильно запускає двигун, це може стати причиною втрати контролю над газонокосаркою. Це може призвести до серйозного травмування користувача.
Запуск двигуна необхідно виконувати відповідно до цього посібника з експлуатації.
■ У певних ситуаціях користувач може втратити концентрацію під час роботи. Користувач може перечепитися, впасти й отримати серйозну травму.
▶ Працюйте спокійно та зосереджено.
▶ Косіть тільки за умови гарної видимості. У разі поганих умов освітлення та видимості не працюйте з газонокосаркою.
▶ Керувати газонокосаркою має одна людина.
▶ Зважайте на перешкоди.
▶ Не допускайте перевертання газонокосарки.
▶ Працюйте, стоячи на ґрунті та зберігаючи рівновагу.
▶ У разі появи ознак втоми: зробіть перерву в роботі.
▶ У разі косіння на схилі: косіть впоперек схилу.
▶ Робота на схилах із кутом нахилу більше 25° (46,6 %) заборонена.
- 3 особливою обережністю використовуйте газонокосарку під час роботи на схилах і краях ділянки, звалищах, поблизу ям і дамб.
- Сплануйте робочий час так, щоб можна було уникати надмірних навантажень якомога довше.
■ Під час роботи двигуна утворюються вихлопні гази. Вихлопні гази можуть отруїти людей.
▶ Не вдихайте вихлопні гази.
▶ Працюйте з газонокосаркою на місці, що добре провітрюється.
▶ У разі виникнення нудоти, головного болю, запаморочення, порушень зору чи слуху: зупиніть роботу та зверніться до лікаря.
Якщо користувач застосовує засоби захисту органів слуху та двигун працює, у нього можуть бути обмежені сприйняття й оцінка звуків.
▶ Працюйте спокійно та зосереджено.
■ Газонокосарку оснащено пристроєм для автоматичного вимкнення двигуна.
▶ Двигун і ніж зупиняються протягом 3 секунд після відпускання ручки переми- кання косіння.
■ Ніж, що обертається, може порізати користувача. Це може призвести до серйозного травмування користувача.
▶ Витягніть штекер свічки запалювання.
▶ Не торкайтеся ножа, що обертається.
Якщо ніж заблоковано стороннім предметом: зупиніть двигун. Тільки після цього можна прибрати предмет.
Зміни чи аномалії в роботі газонокосарки можуть вказувати на те, що її стан не є технічно безпечним. Це може призвести до серйозного травмування та майнової шкоди.
- Завершіть роботу та зверніться до дилера STIHL.
■ Під час роботи можуть виникати вібрації, спричинені газонокосаркою.
▶ Носіть робочі рукавички.
▶ Робіть перерви в роботі.
▶ У разі ознак порушення кровообігу: зверніться до лікаря.
- Огляньте площу косіння та зважайте на перешкоди. Якщо під час роботи ніж зіткнеться зі стороннім предметом, він або інша деталь може відлетіти з великою швидкістю. Це може призвести до травмування та майнової шкоди.
- Необхідно прибрати з робочої ділянки сторонні предмети, такі як камені, палки, дроти, іграшки тощо. Позначте всі приховані об'єкти (перешкоди), які не можна прибрати.
Якщо ручку перемикання косіння відпустити, обертання ножа ще деякий час продовжуватиметься. Це може призвести до серйозного травмування.
- Зачекайте, доки ніж не перестане обертатися.
Якщо ніж, що обертається, натрапляє на твердий предмет, можуть утворюватися іскри. У легкозаймистому середовищі іскри можуть спричинити пожежу. Це може призвести до серйозного травмування чи загибелі людей і майнової шкоди.
- Не працюйте в легкозаймистому середовищі.
Якщо газонокосарку залишили на похилій ділянці, вона може ненавмисно відкотитися. Це може призвести до травмування та майнової шкоди.
- Залишайте газонокосарку лише тоді, коли вона стоїть на рівній поверхні та не може ненавмисно відкотитися.
Якщо на ручку керування навішено предмети, газонокосарка може перекинутися
через зайву вагу. Це може призвести до травмування та майнової шкоди.
▶ Не навішуйте жодних предметів на ручку керування.
⚠️ НЕБЕЗПЕКА
Якщо в місці проведення робіт є дроти, що перебувають під напругою, їх може бути пошкоджено внаслідок контакту з ножем. Це може призвести до серйозного травмування чи загибелі користувача.
▶ Не працюйте поблизу дротів, що перебувають під напругою.
■ У разі роботи під час грози, користувача може бути уражено ударом блискавки. Це може призвести до серйозного травмування чи загибелі користувача.
▶ Під час грози: не працюйте.
■ Під час роботи під дощем користувач може посковзнутися. Це може призвести до серйозного травмування чи загибелі користувача.
▶ Під час дощу: не працюйте.
4.9 Транспортування
ПОПЕРЕДЖЕННЯ
■ Під час транспортування газонокосарка може перекинутися чи почати рухатися. Це може призвести до травмування та майно-вої шкоди.
▶ Зупиніть двигун.
- Зачекайте, доки ніж не перестане обертатися.
▶ Витягніть штекер свічки запалювання.
- Закріпіть газонокосарку стрічками для кріплення, ременями чи сіткою на відповідній вантажній платформі так, щоб вона не перекинулася та не могла рухатися.
■ Після запуску двигуна глушник і двигун можуть нагрітися. Під час транспортування користувач може отримати опіки.
▶ Перемістіть газонокосарку.
■ Газонокосарка важка. Перенесення газонокосарки одним користувачем може призвести до його травмування.
▶ Носіть робочі рукавички.
▶ Переносити газонокосарку треба вдвох.
4.10 Зберігання
ПОПЕРЕДЖЕННЯ
■ Діти можуть не ідентифікувати та не оцінити небезпеки від газонокосарки. Вони можуть отримати серйозні травми.
▶ Зупиніть двигун.
- Зберігайте газонокосарку в недоступному для дітей місці.
- Зберігайте газонокосарку в сухому та чистому стані.
Якщо газонокосарку залишили на похилій ділянці, вона може ненавмисно відкотитися. Це може призвести до травмування та майнової шкоди.
- Залишайте газонокосарку лише на рівній поверхні.
4.11 Очищення, технічне обслуговування та ремонт
ПОПЕРЕДЖЕННЯ
Якщо під час очищення, технічного обслуговування та ремонту працює двигун, це може призвести до серйозного травмування користувача та майнової шкоди.
▶ Зупиніть двигун.
- Зачекайте, доки ніж не перестане обертатися.
▶ Витягніть штекер свічки запалювання.
■ Після запуску двигуна глушник і двигун можуть нагрітися. Це може призвести до опіків.
- Зачекайте, доки глушник і двигун охолонуть.
■ Використання їдких мийних засобів, струменя води чи гострих предметів для чищення може призвести до пошкодження газонокосарки чи ножа. Якщо газонокосарку чи ніж не чистити відповідним чином, компоненти більше не зможуть працювати належним чином, а запобіжні пристрої можуть вийти з ладу. Це може призвести до серйозного травмування.
▶ Чищення газонокосарки та ножа необхідно виконувати відповідно до цього посібника з експлуатації, 15.2.
Якщо технічне обслуговування або ремонт газонокосарки чи ножа не виконати відповідним чином, компоненти більше не зможуть працювати належним чином, а запо-
біжні пристрої можуть вийти з ладу. Це може призвести до серйозного травмування чи загибелі.
Замініть зношені та пошкоджені деталі.
▶ У разі необхідності технічного обслуговування чи ремонту газонокосарки: зверніться до дилера STIHL.
- Технічне обслуговування ножа необхідно виконувати відповідно до цього посібника з експлуатації.
■ Під час очищення, технічного обслуговування чи ремонту ножа користувач може порізатися гострими ріжучими краями. Це може призвести до травмування користувача.
- Треба носити робочі рукавички зі зносостійкого матеріалу.
■ Під час заточування ніж може нагрітися. Користувач може отримати опіки.
▶ Зачекайте, доки ніж охолоне.
- Треба носити робочі рукавички зі зносостійкого матеріалу.
5 Підготовка газонокосарки до роботи
5.1 Підготовка газонокосарки до роботи
Перед кожним використанням необхідно виконати такі кроки:
▶ Перевірте технічно безпечний стан наступних компонентів:
– Газонокосарка, 4.6.1.
- Hix, 4.6.2.
▶ Очистьте газонокосарку, 15.2.
▶ Перевірте ніж, 10.2.
▶ Залийте моторне мастило, 6.1.
▶ Розкладіть ручку керування, 08.1.
▶ Заправте газонокосарку, 07.1.
▶ Налаштуйте висоту скошування, 11.2.
▶ Перевірте елементи керування, 10.1.
Якщо ці кроки неможливо виконати: не використовуйте газонокосарку та зверніться до дилера STIHL.
6 Заливання моторного мастила
6.1 Заливання моторного мастила
Моторне мастило змашує й охолоджує двигун.
Специфікація моторного мастила та заливний об'єм наведені в посібнику з експлуатації двигуна.
BKA3IBKA
■ Прилад постачається без моторного мастила. Запуск двигуна з невеликою кількістю моторного мастила (чи без нього) може пошкодити газонокосарку.
▶ Перед кожним запуском необхідно перевіряти рівень заповнення моторного мастила.
Заливання моторного мастила необхідно виконувати відповідно до інструкцій, наведених у цьому посібнику з експлуатації.
■ Заливання невідповідного пального може пошкодити газонокосарку.
- Дотримуйтеся вказівок посібника з експлуатації двигуна.
▶ Зупиніть двигун.
- Установіть газонокосарку на рівній поверхні.
▶ Очистьте область навколо кришки паливного бака вологою ганчіркою.
▶ Зніміть кришку паливного бака (1).
- Заливайте пальне так, щоб залишалося щонайменше 15 мм вільного місця до краю паливного бака.
▶ Установіть кришку (1) на паливний бак.
▶ Поверніть кришку паливного бака (1) за годинниковою стрілкою та затягніть її вручну.
Так паливний бак буде закрито.
8 Установлення газоноко- сарки для користувача

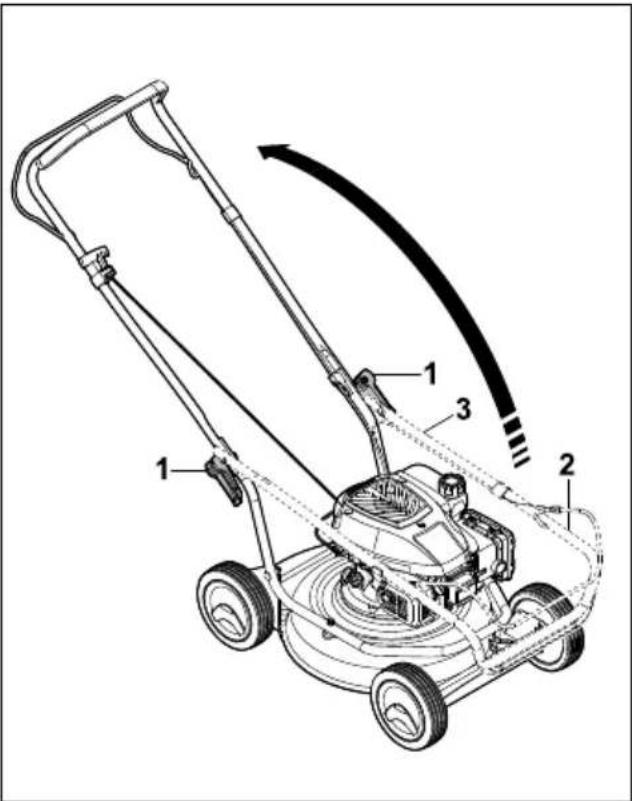

8.1 Розкладання ручки керування
▶ Зупиніть двигун.
▶ Витягніть штекер свічки запалювання.
- Установіть газонокосарку на рівній поверхні.
▶ Якщо фіксатори (1) закрито, відкрийте їх.
Розкладіть ручку керування (2), слідкуючи, щоб не затиснути тросик (3).
Закрийте фіксатор (1).
Ручка керування (2) надійно з'єднана з газонокосаркою.

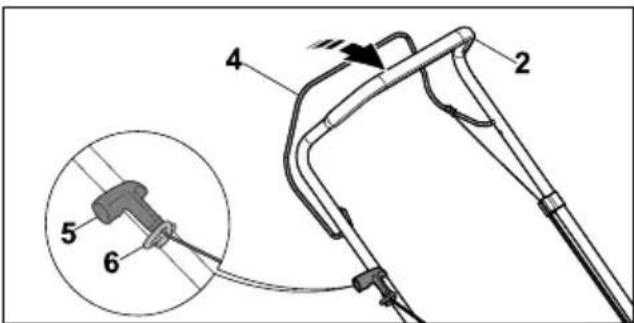

▶ Натисніть ручку перемикання косіння (4) до ручки керування (2) й утримуйте в цьому положенні.
▶ Повільно потягніть ручку запуску (5) у напрямку напрямної для тросика (6).
▶ Вставте ручку запуску (5) у напрямну для тросика (6).
▶ Відпустіть ручку перемикання косіння (4).
9 Запуск і вимикання двигуна українська
Знову встановіть штекер свічки запалювання.
8.2 Складання ручки керування
Для економії місця під час транспортування або зберігання ручку керування можна скласти.
▶ Зупиніть двигун.
▶ Витягніть штекер свічки запалювання.
- Установіть газонокосарку на рівній поверхні.
▶ Натисніть ручку перемикання косіння до ручки керування й утримуйте в цьому положенні.
- Вийміть ручку запуску із блока для тросика та повільно проведіть назад у напрямку двигуна.
▶ Відпустіть ручку перемикання косіння.
▶ Міцно тримаючи ручку керування, послабте зірочкоподібні ручки-гайки.
▶ Складіть ручку керування вперед.
9 Запуск і вимикання двигуна
9.1 Запуск двигуна
- Установіть газонокосарку на рівній поверхні.
- Лівою рукою натисніть ручку перемикання косіння (1) до ручки керування й утримуйте в цьому положенні.
- Правою рукою повільно потягніть ручку запуску (2) до помітного опору.
▶ Швидко витягуйте ручку запуску (2) і відпускайте її, доки двигун не запрацює.
Якщо двигун не запускається: дотримуй-тесья вказівок посібника з експлуатації двигуна.
9.2 Зупинення двигуна
- Установіть газонокосарку на рівній поверхні.
▶ Відпустіть ручку перемикання косіння. Двигун зупиняється.
▶ Залиште положення користувача.
10 Перевірка газонокосарки
10.1 Перевірка елементів керування
Ручка перемикання косіння
▶ Зупиніть двигун.
- Повністю потягніть ручку перемикання косіння в напрямку ручки керування, а потім відпустіть її.
Якщо ручка перемикання косіння важко рухається або не повертається в початкове положення: не використовуйте газонокосарку та зверніться до дилера STIHL. Ручка перемикання косіння несправна.
10.2 Перевірка ножа
▶ Зупиніть двигун.
▶ Витягніть штекер свічки запалювання.
▶ Установіть газонокосарку, 15.1.
-
Товщина а
– Ширина b
– Кут заточування с -
Якщо товщина чи ширина менші за мінімальні значення: замініть ніж, 19.2.
- Якщо кут заточування відрізняється від заданого: заточіть ніж, 19.2.
▶ У разі виникнення сумнівів або запитань: зверніться до дилера STIHL.
11 Робота з газонокосаркою

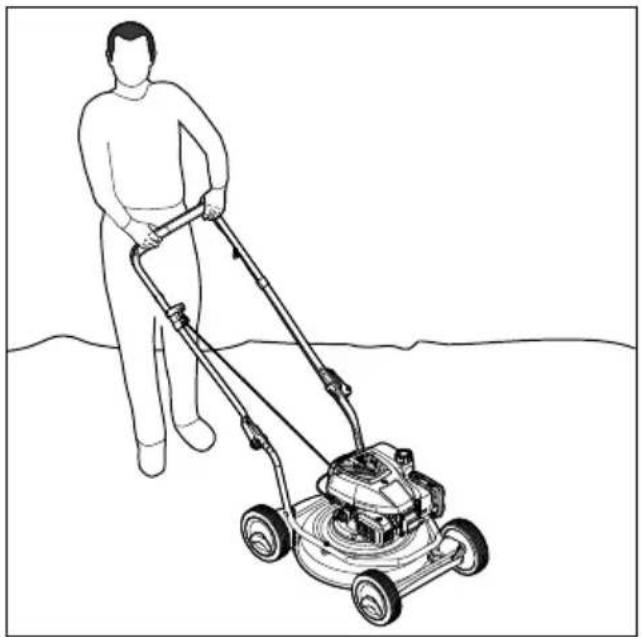

11.1 Утримання та ведення газо- нокосарки
- Тримайте ручку керування обома руками так, щоб великі пальці охоплювали її.
11.2 Налаштування висоти скошування
Можна встановити 4 рівні висоти скошування:
- 30 мм = положення 1
- 50 мм = положення 2
- 70 мм = положення 3
- 85 мм = положення 4
Висота скошування ззаду та спереду налаштовується окремо. Налаштування висоти скошування ззаду та спереду мають бути однакові.
Налаштування висоти скошування ззаду
▶ Зупиніть двигун.
Ніж не повинен обертатися.
- Установіть газонокосарку на рівній поверхні.
▶ Натисніть задню вісь донизу.
Тепер задню вісь від'єднано та можна нала-
штувати.
- Установіть задню вісь зліва та справа в потрібне положення.
Налаштування висоти скошування спереду
▶ Зупиніть двигун.
Ніж не повинен обертатися.
- Установіть газонокосарку на рівній поверхні.
▶ Натисніть передню вісь донизу.
Тепер передню вісь від'єднано та можна налаштувати.
- Установіть передню вісь зліва та справа в потрібне положення.
11.3 Мульчування
Під час мульчування скошена трава додатково podrібнюється завдяки спеціальним повітряним потокам у зоні ножів і повертається в луговий дерен. Залишена на газоні, скошена трава легко перегниває та править за природне добриво. Щоб трава на газоні була гарною та густою, часто виконуйте мульчування, зрізаючи третину висоти газону.
Нижче описано умови ефективного мульчування.
– Частота: в основні періоди росту (навесні) виконуйте мульчування принаймні 2 рази на тиждень і 1 раз на тиждень улітку та восени.
– Треба віддавати перевагу праці на сухому газоні.
– Необхідно використовувати добре нагострені ножі.
– Переміщуйтесь із низькою швидкістю.
– Змінюйте напрямок косіння та звертайте увагу на перекривання траєкторії косіння.
– Газони з дуже високою травою завжди косіть у кілька етапів.
- Повільно та контрольовано переміщуйте газонокосарку вперед.
12 Після закінчення роботи
12.1 Після закінчення роботи
▶ Зупиніть двигун.
Якщо газонокосарка мокра: зачекайте, доки газонокосарка висохне.
▶ Виконайте чищення газонокосарки.
13 Транспортування
13.1 Транспортування газоноко- сарки
▶ Зупиніть двигун.
Ніж не повинен обертатися.
▶ Витягніть штекер свічки запалювання.
Переміщення газонокосарки
▶ Повільно та контрольовано переміщуйте газонокосарку вперед.
Перенесення газонокосарки
- Треба носити робочі рукавички зі зносостійкого матеріалу.
Якщо газонокосарку потрібно перенести з розкладеною ручкою керування:
▶ Одна людина має тримати газонокосарку обома руками за корпус спереду, а друга – обома руками за ручку керування.
▶ Підніміть і перенесіть газонокосарку вдвох.
- Якщо газонокосарку потрібно перенести зі складеною ручкою керування:
▶ Складіть ручку керування, 8.2.
▶ Одна людина має тримати газонокосарку обома руками за корпус спереду, а друга – обома руками за ручку керування.
▶ Підніміть і перенесіть газонокосарку вдвох.
Транспортування газонокосарки в автомобілі
Закріпіть газонокосарку вертикально так, щоб вона не могла перекинутися та рухатися.
14 Зберігання
14.1 Зберігання газонокосарки
Зупиніть двигун і дайте йому охолонути.
▶ Витягніть штекер свічки запалювання.
- Зберігати газонокосарку необхідно з дотриманням таких умов:
– Газонокосарка перебуває в недоступному для дітей місці.
– Газонокосарка перебуває в сухому та чистому стані.
– Газонокосарка не може перекинутися.
– Газонокосарка не може відкотитися.
15 Чистка
15.1 Установлення газонокосарки
- Дайте газонокосарці попрацювати з порожнім паливним баком. Двигун зупиняється.
- Установіть газонокосарку на рівній поверхні.
- Установіть для висоти скошування положення 1, 1.2.
▶ Витягніть штекер свічки запалювання (1).
▶ Міцно тримаючи ручку керування (2), відкрийте фіксатор (3).
українська 16 Технічне обслуговування
▶ Відкиньте ручку керування (2) назад.
▶ Поверніть газонокосарку назад.
15.2 Чищення газонокосарки
▶ Зупиніть двигун.
▶ Зачекайте, доки газонокосарка охолоне.
▶ Витягніть штекер свічки запалювання.
▶ Для очищення газонокосарки використовуйте вологу ганчірку.
- Для очищення вентиляційних отворів використовуйте пензель.
▶ Установіть газонокосарку.
▶ Виконайте чищення зони навколо ножа та самого ножа за допомогою дерев'яної палички, м'якої щітки чи вологої ганчірки.
16 Технічне обслуговування
16.1 Періодичність техобслуговування
Періодичність техобслуговування залежить від умов навколишнього середовища та робочих умов. Компанія STIHL рекомендує дотримуватися такої періодичності техобслуговування:
Двигун
▶ Двигун треба обслуговувати так, як зазначено в посібнику з експлуатації двигуна.
Газонокосарка
- Щорічно перевіряйте стан газонокосарки в офіційного дилера STIHL.
16.2 Зняття й установлення ножа
16.2.1 Зняття ножа
▶ Зупиніть двигун.
▶ Витягніть штекер свічки запалювання.
▶ Установіть газонокосарку.
▶ Зафіксуйте ніж (1).
▶ Викрутіть гвинт (2) і зніміть його разом із шайбою (3).
▶ Зніміть ніж (1).
▶ Утилізуйте гвинт (2) і шайбу (3).
Для встановлення ножа (1) використовуйте нові гвинт і шайбу.
16.2.2 Установлення ножа
▶ Зупиніть двигун.
▶ Витягніть штекер свічки запалювання.
▶ Установіть газонокосарку.
- Установіть нову шайбу (3) на новий гвинт (2).
▶ Нанесіть на різьбу гвинта (2) речовину Loctite 243 для фіксації.
Установіть ніж (1) так, щоб виступи на контактній поверхні ввійшли в заглиблення на ножі (1). - Закрутіть гвинт (2) разом із шайбою (3).
▶ Зафіксуйте ніж (1).
- Затягніть гвинт (2) з моментом 65 Н·м.
16.3 Заточування й балансування ножа
Щоб навчитися правильно заточувати й балансувати ніж, потрібна велика практика.
Для заточування й балансування ножа компанія STIHL рекомендує звертатися до офіційного дилера STIHL.
ПОПЕРЕДЖЕННЯ
■ Ніж має гострі ріжучі краї. Користувач може порізатися.
- Слід носити робочі рукавички зі зносостійкого матеріалу.
▶ Зупиніть двигун.
▶ Витягніть штекер свічки запалювання.
▶ Установіть газонокосарку.
▶ Зніміть ніж.
17 Ремонт українська
Заточіть ніж. При цьому звертайте увагу на кут заточування й охолоджуйте ніж, 19.2. Не можна допускати, щоб під час заточування поверхня ножа набула синюватого кольору.
▶ Установіть ніж.
▶ У разі виникнення сумнівів або запитань: Зверніться до дилера STIHL.
▶ У разі пошкодження газонокосарки або ножа: не використовуйте це обладнання і зверніться до офіційного дилера STIHL.
Якщо вказівні таблички буде пошкоджено або вони стануть нерозбірливими: зверніться до офіційного дилера STIHL для заміни пошкодженої вказівної таблички.
17 Ремонт
17.1 Ремонт косарки
Користувач не повинен самостійно ремонту- вати газонокосарку та ніж.
18 Усунення неполадок
18.1 Усунення несправностей газонокосарки
| Несправність | Причина Усунення | |
| Двигун не запускається. | Ручка перемикання косіння ненатиснута. | Запуск двигуна необхідно виконувати відповідно до цього посібника з експлуатації. |
| Паливний бак порожній. | Заправте газонокосарку. | |
| Забився паливопровід. | Зверніться до дилера STIHL. | |
| Погане, забруднене чи старе пальне в баку. | Використовуйте свіже фірмове пальне (неетилований бензин). | |
| Забився повітряний фільтр. | Зверніться до дилера STIHL. | |
| Витягнуто штекер свічки запалювання чи кабель запалювання погано прикріплено до штекера. | Встановіть штекер свічки запалювання.Перевірте з'єднання між кабелем запалювання та штекером. | |
| Обгорів ізолятор свічки запалювання чи пошкоджена сама свічка; неправильна відстань між електродами. | Очистьте чи замініть свічку запалювання.Відрегулюйте відстань між електродами. | |
| Завеликий опір на ножі. | Штуйте більшу висоту скошування.Увімкніть двигун на нижчій траві. | |
| Ускладнений запуск двигуна чи потужність двигуна знижується. | Забився корпус газонокосарки. | Виконайте чищення газонокосарки. |
| Швидкість руху завелика для встановленої висоти скошування. | Відрегулюйте висоту скошування або косіть повільніше. | |
| У паливному баку та карбюраторі є вода, або карбюратор засмітився. | Спорожніть паливний бак, очистьте паливопровід і карбюратор. | |
| Забився бак. Зверніться до дилера STIHL. | ||
| Забився повітряний фільтр. Зверніться до дилера STIHL. | ||
| Обгорів ізолятор свічки запалювання. | Очистьте чи замініть свічку запалювання. | |
| Двигун дуже нагрівається. | Дуже низький рівень моторного мастила. | Заливання або заміну моторного мастила необхідно виконувати відповідно до інструкцій, наведених у посібнику з експлуатації двигуна. |
| Ребра охолодження забруднені. | Виконайте чищення газонокосарки. | |
| Газонокосарка сильно вібрує. | Ніж пошкоджено. Замініть ніж. | |
| Ніж неправильно встановлено. | Установіть ніж. | |
| Трава скошується неохайно. | Ніж тупий або зношений. Наточіть або замініть ніж. | |
19 Технічні дані
19.1 Газонокосарки STIHL RM 2.1 R, RM 2.0 RC
Тип двигуна:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Робочий об'єм:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149 ~cm^3
Потужність:
– RM 2.1 R: 2,1 кВт (2,8 к. с.) при 2800 об/хв
- RM 2.0 RC: 2,2 кВт (3,0 к. с.) при 2800 об/хв
Кількість обертів:
- RM 2.1 R: 2800 ob/xb
- RM 2.0 RC: 2800 ob/xb
Максимальна місткість паливного бака:
- RM 2.1 R: 0,9 л
- RM 2.0 RC: 1,4 л
Bara:
- RM 2.1 R: 24 кг
- RM 2.0 RC: 27 кг
Ширина скошування:
- RM 2.1 R: 46 cm
- RM 2.0 RC: 46 cm
19.2 Hix
- Мінімальна товщина а: 2,0 мм
– Мінімальна ширина b: 45 мм
– Кут заточування с: 30°
19.3 Значення шуму та вібрації
RM 2.1 R
Показник К (відхилення) для рівня гучності становить 2 дБ(А). Значення К (відхилення) для рівня звукової потужності становить 1,4 дБ(А). Значення К (відхилення) для значень вібрації становить 3,16 м/с².
– Рівень гучності L_pA , виміряний згідно з 2006/42/EC: 79 дБ(А)
– Рівень звукової потужності L_WA , виміряний згідно з 2000/14/EC: 91 дБ(А)
– Значення вібрації a_hv , виміряне згідно з EN 12096, ручка керування: 7,90 м/с²
RM 2.0 RC
Показник К (відхилення) для рівня гучності становить 2 дБ(А). Значення К (відхилення) для рівня звукової потужності становить 2,1 дБ(А). Значення К (відхилення) для значень вібрації становить 2,20 м/с².
– Рівень гучності L_pA , виміряний згідно з 2006/42/EC: 79 дБ(А)
– Рівень звукової потужності L_WA , виміряний згідно з 2000/14/EC: 91,3 дБ(А)
– Значення вібрації a_hv , виміряне згідно з EN 12096, ручка керування: 4,40 м/с²
Інформацію про виконання Директиви для роботодавців щодо вібрації 2002/44/ЕС можна переглянути за посиланням www.stihl.com/vib.
19.4 REACH
REACH означає розпорядження ЄС для реєстрації, оцінки та допуску хімікалій.
Інформація щодо виконання розпорядження REACH подана за посилан- ням www.stihl.com/reach.
20 Комплектуючі та приладдя українська
19.5 Встановлена тривалість використання
Повна встановлена тривалість використання становить до 30 років.
Встановлена тривалість використання передбачає регулярне технічне обслуговування та догляд відповідно до вимог інструкції з використання.
20 Комплектуючі та при- ладдя
20.1 Запасні частини та приладдя
STIHL G
Дані символи позначають оригінальні комплектуючі STIHL та оригінальне приладдя STIHL.
Компанія STIHL рекомендує використовувати оригінальні запчастини STIHL та оригінальне приладдя STIHL.
Незважаючи на постійне спостереження ринку, компанія STIHL не може оцінити надійність, безпеку та придатність запасних частин та приладдя інших виробників та не несе відповідальності за їх використання.
Оригінальні запчастини STIHL та оригінальне приладдя STIHL можна придбати у спеціалізованих дилерів STIHL.
20.2 Основні запчастини
Компанія STIHL не несе відповідальності за матеріальні збитки та травмування людей, спричинені застосуванням недозволеного навісного обладнання й запасних частин.
– Ніж: 6357 702 0102
– Гвинт кріплення ножа: 9008 319 9028
– Шайба: 0000 702 6600
21 Утилізація
21.1 Утилізація газонокосарки
Інформацію про утилізацію можна отримати в офіційного дилера STIHL.
▶ Газонокосарку, ніж, бензин, моторне мастило, додаткове приладдя й упаковку необхідно утилізувати екологічно безпечним способом згідно з установленими правилами.
22 Сертифікат відповідності нормам ЄС
22.1 Газонокосарки STIHL RM 2.1 R, RM 2.0 RC
STIHL Tirol GmbH
заявляє під власну відповідальність, що
– Тип конструкції: газонокосарка
- Марка: STIHL
– Тип: RM 2.1 R, RM 2.0 RC
Серійний ідентифікатор:
-6357
відповідає релевантним положенням Директив 2000/14/EC, 2006/42/EC, 2014/30/EU і 2011/65/EU, було розроблено та виготовлено відповідно до версій зазначених нижче стан- дартів, чинних на дату виробництва: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Назва й адреса партнерської організації: TÜV Rheinland LGA Products GmbH Tillystraße 2
90431 Nürnberg (Нюрнберг, Німеччина) Виміряний і гарантований рівень звукової потужності було визначено відповідно до Директиви 2000/14/EC, Додаток VIII.
Виміряний рівень звукової потужності:
- RM 2.1 R: 91 дБ(A)
- RM 2.0 RC: 91,3 дБ(А)
Гарантований рівень звукової потужності:
– RM 2.1 R: 92 дБ(A)
- RM 2.0 RC: 93 дБ(А)
Технічна документація зберігається в разі дозволу на експлуатацію приладу STIHL Tirol GmbH.
Рік випуску та серійний номер вказано на газонокосарці.
Матіас Фляйшер, керівник науково-дослід- ницького відділу
B. O.
Свен Ціммерманн, керівник відділу якості
22.2 Знак відповідності
EAC Інформація щодо сертифікатів та заяв про відповідність вимогам EAC, які підтверджують виконання технічних Директив та вимог Митного Союзу є на сайтах www.stihl.ru/eacs або її можна замовити по телефону у відповідному національному представництві STIHL. 23.1.
Технічні Директиви та вимоги України виконуються.
23 Адреси
23.2 Дочірні компанії STIHL
РОСІЙСЬКА ФЕДЕРАЦІЯ
вул. Тамбовська, буд. 12, літ. В, офіс 52
Гаряча лінія: +7 800 4444 180
E-mail: info@stihl.ru
УКРАЇНА
ТОВ «Андреас Штіль»
вул. Антонова 10, с. Чайки
08135 Київська обл., Україна
Факс: +380 044 393-35-70
Гаряча лінія: +38 0800 501 930
E-mail: info@stihl.ua
23.3 Представники STIHL
БІЛАРУСЬ
Представництво
вул. К. Цеткін, 51-11а
220004 Мінськ, Білорусь
Гаряча лінія: +375 17 200 23 76
КАЗАХСТАН
Представництво
вул. Шагабутдінова, 125А, оф. 2
050026 Алмати, Казахстан
Гаряча лінія: +7 727 225 55 17
23.4 Импортери STIHL
РОСІЙСЬКА ФЕДЕРАЦІЯ
ООО "ШТИЛЬ ЗЮДВЕСТ"
вул. Антонова 10, с. Чайки
08135 Київська обл., Україна
БІЛОРУСЬ
ООО «ПИЛАКОС»
