RM 2 RC - Gräsklippare STIHL - Gratis bruksanvisning och manual

Produkttyp	Gräsklippare
Märke	Stihl
Modell	RM 2 RC
Motor	KOHLER HD675, 4-takt
Cylindervolym	149 cm³
Effekt	2,2 kW (3,0 hk) vid 2800 varv/min
Nominellt varvtal	2800 varv/min
Klippbredd	46 cm
Klipphöjd	4 lägen: 30, 50, 70, 85 mm (separat inställning fram/bak)
Bränsletankens kapacitet	1,4 L
Vikt	27 kg
Motorns oljetyp	Olja SAE 30 eller 10W-30 (mängd: se motoranvisning)
Funktioner	Mulching, manuell start med säkerhetsbåge
Säkerhet	Motorstopp inom 3 s efter att bågen släpps, skydd mot kast
Underhåll och rengöring	Rengöring efter varje användning, motoroljebyte, byte av kniv och tändstift
Reservdelar och reparerbarhet	Kniv (ref. 6357 702 0102), fästskruv, tändstift, luftfilter
Allmän information	Bruksanvisning på 364 sidor, tillverkarens garanti

Vanliga frågor - RM 2 RC STIHL

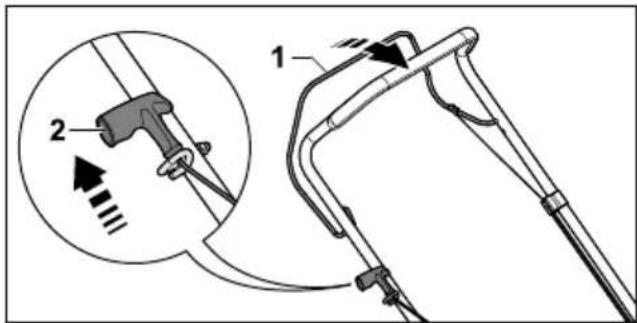

Hur startar man gräsklipparen Stihl RM 2 RC?

Placera klipparen på en plan yta. Tryck med vänster hand och håll kvar säkerhetsbågen mot styret. Dra långsamt i startlinan tills du känner ett motstånd, dra sedan snabbt. Motorn bör starta. Om inte, kontrollera bränsle och tändstift.

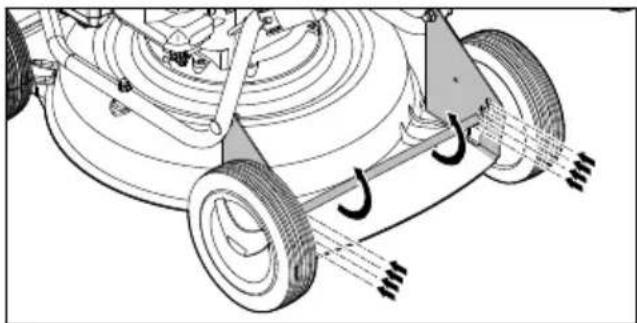

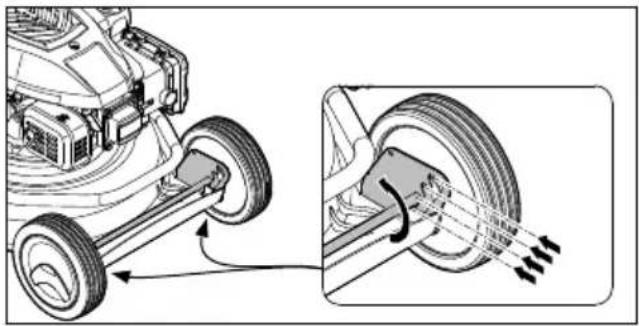

Hur ställer man in klipphöjden?

Klipphöjden ställs in separat fram och bak. Tryck ned axeln för att lossa, placera den i önskat läge (1: 30 mm, 2: 50 mm, 3: 70 mm, 4: 85 mm). Se till att inställningen är likadan på båda sidor.

Vilken motorolja ska användas och hur kontrollerar man nivån?

Använd kvalitetsolja för 4-taktsmotorer (SAE 30 eller 10W-30). Nivån kontrolleras med oljestickan under oljelocket. Fyll på vid behov, utan att överskrida maxnivån.

Hur rengör man klipparen efter användning?

Stäng av motorn och låt svalna. Ta bort tändstiftskontakten. Rengör chassit med en fuktig trasa och mjuk borste, särskilt kylflänsarna. Rengör kniven med en träbit eller borste.

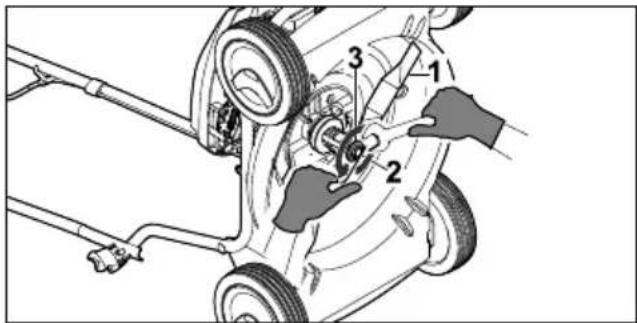

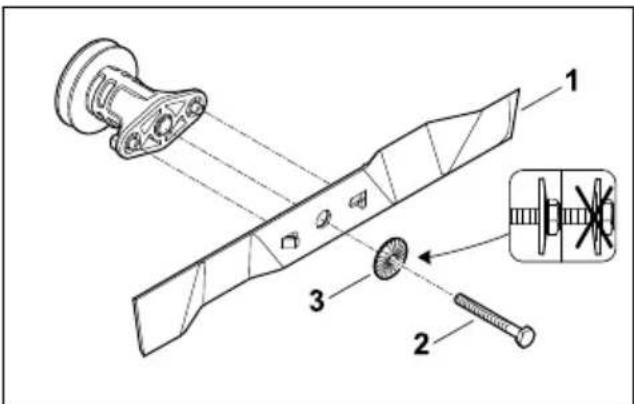

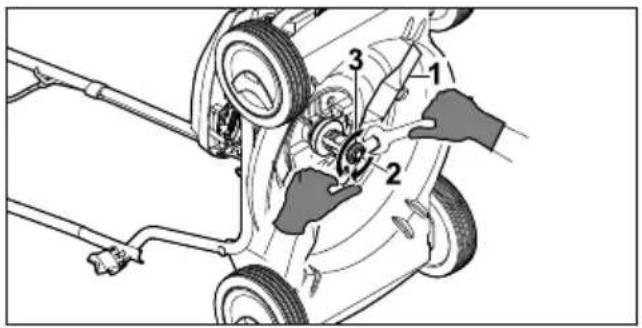

När och hur byter man kniv?

Kontrollera kniven regelbundet. Om den är slö, skadad eller tjockleken är mindre än 2,0 mm, byt ut den. För byte, ställ klipparen vertikalt, håll fast kniven, skruva loss skruv och bricka, installera en ny kniv med nya skruv och bricka med Locktite 243 gänglåsning.

Vilka är de viktiga säkerhetsföreskrifterna?

Bär alltid slutna skor, långbyxor och hörselskydd. Håll barn och djur borta. Klipp inte i regn eller på lutningar över 25°. Rör inte kniven när den roterar. Stäng av motorn före allt underhåll.

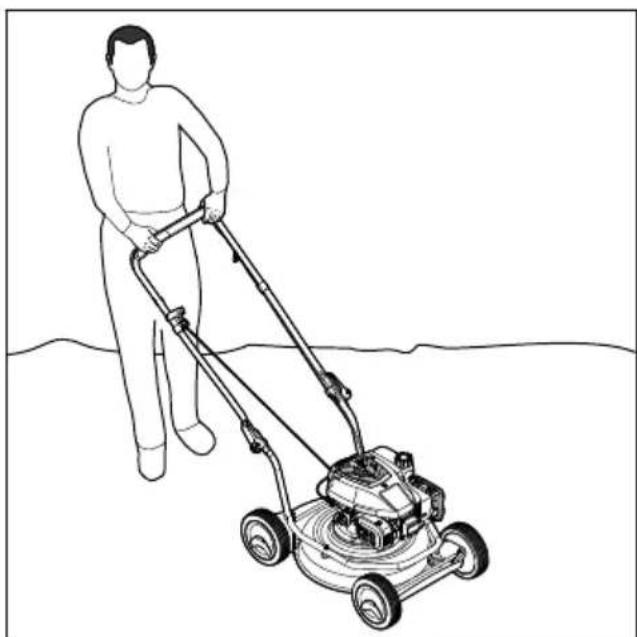

Hur fungerar mulching-funktionen?

Mulching finfördelar det klippta gräset till små partiklar som blir kvar som naturgödsel. För bästa resultat, klipp regelbundet (2 ggr/vecka på våren), med torrt gräs och en välvässad kniv. Växla klippriktning.

Hur förvarar man klipparen på vintern?

Töm bränsletanken genom att låta motorn gå tills den stannar. Rengör klipparen, ta bort tändstiftskontakten och förvara den torrt, frostfritt och utom räckhåll för barn. Fäll ihop styret för minskad plats.

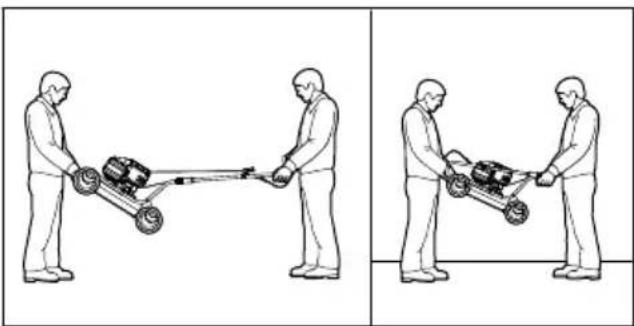

Hur transporterar man klipparen?

Stäng av motorn och vänta tills kniven stannat. Ta bort tändstiftskontakten. För att skjuta, håll båda händerna på styret. För att lyfta, använd två personer (en fram, en vid styret). I ett fordon, säkra den på alla fyra hjul.

Vad gör man om motorn inte startar eller dör?

Kontrollera först att säkerhetsbågen är intryckt och att tanken innehåller färskt bränsle. Om motorn hostar, rengör luftfilter och tändstift. Om problemet kvarstår, kontakta en auktoriserad Stihl-återförsäljare.

BRUKSANVISNING RM 2 RC STIHL

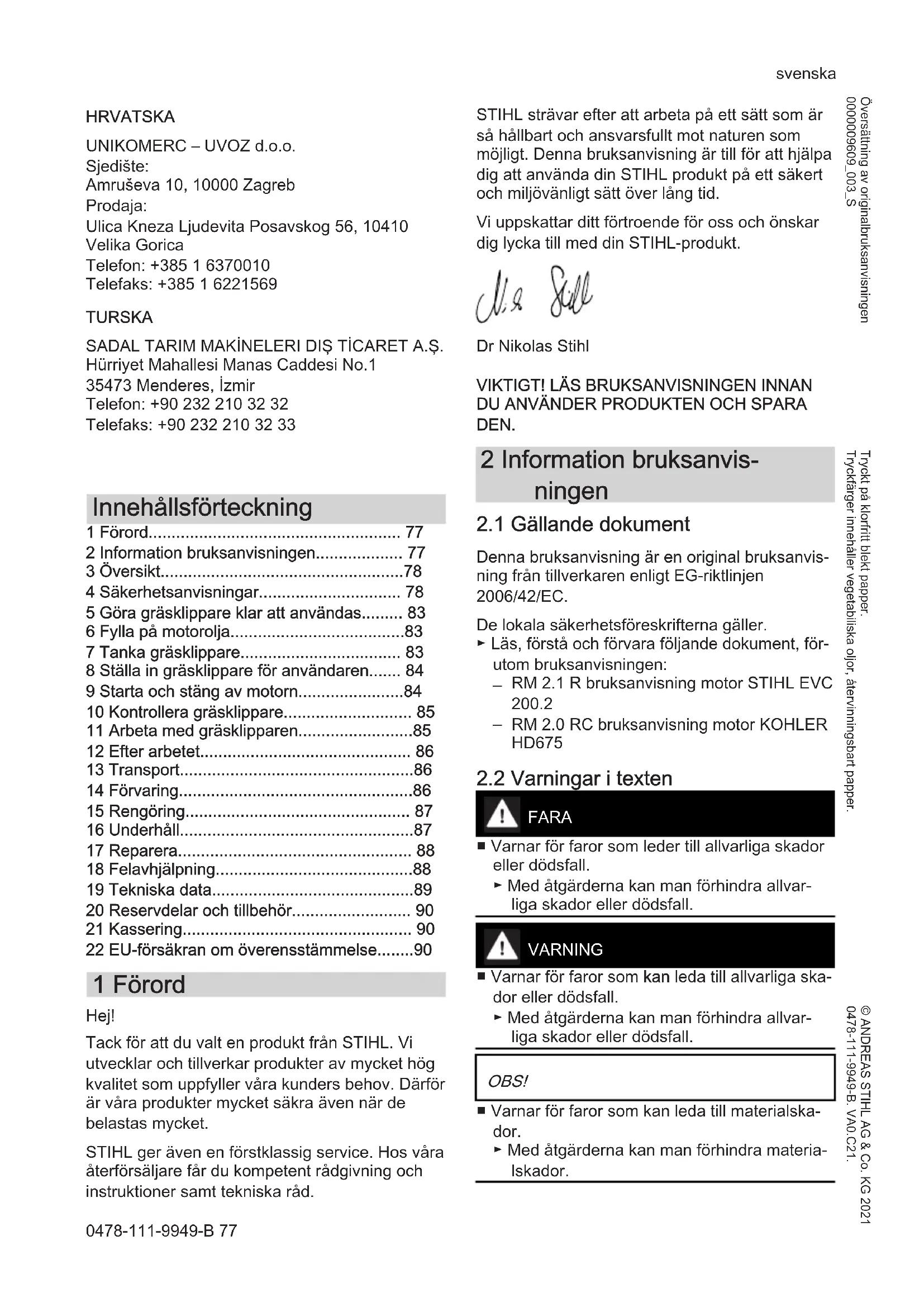

Innehållsförteckning

1 Förord.... 77

2 Information bruksanvisningen.... 77

3 Översikt....78

4 Säkerhetsanvisningar.... 78

5 Göra gräsklippare klar att användas...... 83

7 Tanka gräsklippare.... 83

8 Ställa in gräsklippare för användaren...... 84

9 Starta och stäng av motorn....84

10 Kontrollera gräsklippare.... 85

11 Arbeta med gräsklipparen....85

18 Felavhjälpning....88

19 Tekniska data....89

20 Reservdelar och tillbehör.... 90

21 Kassering....90

22 EU-försäkran om överensstämmelse......90

1 Förord

Hej!

Tack för att du valt en produkt från STIHL. Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvisningen

2.1 Gällande dokument

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.

De lokala säkerhetsföreskrifterna gäller.

- Läs, förstå och förvara följande dokument, förutom bruksanvisningen:

- RM 2.1 R bruksanvisning motor STIHL EVC 200.2

- RM 2.0 RC bruksanvisning motor KOHLER HD675

2.2 Varningar i texten

FARA

■ Varnar för faror som leder till allvarliga skador eller dödsfall.

Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.

WARNING

■ Varnar för faror som kan leda till allvarliga skador eller dödsfall.

Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.

OBS!

■ Varnar för faror som kan leda till materialskador.

Med åtgärderna kan man förhindra materialskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning.

3 Översikt

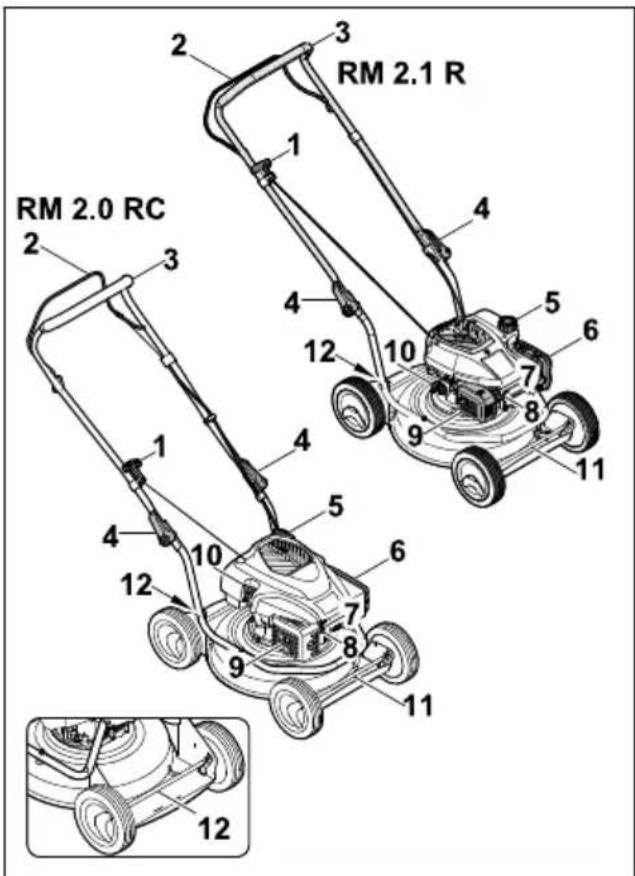

3.1 Gräsklippare

RM 2.0 RC RM 2.1 R 1 2 3 4 5 6 7 8 9 10 11 12 12 1 2 3 4 5 6 7 8 9 10 11 12

1 Startgrepp

Startgreppet används för att starta motorn.

2 Inkopplingsbygel för klippning

Inkopplingsbygeln för klippning används för att starta och stänga av motorn.

3 Styrhandtag

Styrhandtaget används för att hålla, styra och transportera gräsklipparen.

4 Snabblåsspakar

Snabblåsspakarna klämmer fast styrhandtaget på gräsklipparen.

5 Bränsletanklock

Bränsletanklocket stänger öppningen för påfyllning av bensin.

6 Filterlock

Filterlocket täcker luftfiltret.

7 Tändstift

Tändstiftet antänder bränsle-luftblandningen i motorn.

8 Tändstiftskontakt

Tändstiftskontakten ansluter tändledningen till tändstiftet.

9 Ljuddämpare

Ljuddämparen minskar gräsklipparens buller.

10 Motorjelock

Motoroljelocket stänger öppningen för påfyllning av motorolja.

11 Klipphöjdinställning fram

Klipphöjdinställningen används för inställning av klipphöjden.

12 Klipphöjdinställning bak

Klipphöjdinställningen används för inställning av klipphöjden.

3.2 Symboler

Symbolerna kan finnas på gräsklipparen och betyder följande:

LWA

Garanterad ljudnivå enligt riktlinjen 2000/14/EC i dB(A) för att kunna jämföra produkternas buller.

Denna symbol betecknar bränsletanklocket.

Denna symbol betecknar motorolje-locket.

Varningssymbolerna på gräsklipparen betyder följande:

Beakta säkerhetsanvisningarna och deras åtgärder.

Läs, förstå och förvara bruksanvisningen.

Beakta säkerhetsanvisningarna för föremål som slungas iväg och deras åtgärder.

Ta inte på den roterande kniven.

Dra bort tändstiftskontakten under transport, förvaring, underhåll eller reparation.

Håll säkerhetsavständet.

4.2 Användning enligt föreskrifterna

Gräsklipparen STIHL RM 2.1 R eller RM 2.0 RC är avsedd för att klippa gräs.

▲ WARNING

- Om gräsklipparen inte används enligt föreskrifterna kan detta orsaka allvarliga personskador eller dödsfall och sakskador.

- Använd gräsklipparen enligt beskrivningen i denna bruksanvisning och i motorns bruksanvisning.

4.3 Krav på användaren

WARNING

■ Användare utan introduktion kan inte känna igen och bedöma riskerna med gräsklipparen. Detta kan orsaka allvarliga personskador eller dödsfall.

- Läs, förstå och förvara bruksanvisningen.

• Om gräsklipparen lämnas ut till en annan person: skicka med gräsklipparens och motorns bruksanvisning.
  ▶ Se till att användaren uppfyller följande krav:

– Användaren är utvilad.

• Användaren har inte nedsatt fysisk, sensorisk eller mental förmåga att använda gräsklipparen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person.
• Användaren kan känna igen och bedöma riskerna med gräsklipparen.
• Användaren är medveten om att vederbörande är ansvarig för olyckor och skador.
• Användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler.
• Användaren har fått instruktioner av en STIHL servande fackhandel eller en sakkunnig person innan vederbörande använder gräsklipparen för första gången.

- Användaren är inte påverkad av alkohol, medicin eller droger.

- Om något är oklart: kontakta en STIHL servande fackhandel.

4.4 Klädsel och utrustning

▲ WARNING

■ Under arbetet kan föremål kastas upp med hög hastighet. Användaren kan skadas.

- Använd långbyxor av kraftigt material.

■ Det uppstår buller under arbetet. Buller kan skada hörseln.

▶ Använd hörselskydd.

■ Under arbetet kan damm virvla upp. Damm som andas in kan skada hälsan och orsaka allergiska reaktioner.

- Om damm virvlas upp: använd en dammskyddsmask.

- Olämplig klädsel kan fastna i trä, grenar och gräsklipparen. Användare utan lämplig klädsel kan skadas svårt.

• Använd åtsittande klädsel.
  ▶ Ta av schalar och smycken.

■ Under rengöring, underhåll och transport kan användaren komma i kontakt med kniven. Användaren kan skadas.

• Använd arbetshandskar av kraftigt material.
• Använd stadiga, stängda skor med räfflad sula.

■ Om användaren har olämpliga skor finns en halkrisk. Användaren kan skadas.

- När kniven slipas kan partiklar slungas iväg. Användaren kan skadas.

• Använd åtsittande skyddsglasögon. Lämpliga skyddsglasögon har kontrollerats enligt normen EN 166 eller nationella föreskrifter, och finns att få med motsvarande märkning i handeln.
• Använd arbetshandskar av kraftigt material.

4.5 Arbetsområde och omgivning

▲ WARNING

- Obehöriga personer, barn och djur kan inte känna igen och bedöma riskerna med gräsklipparen och föremål som slungas iväg. Detta kan orsaka allvarliga personskador och sakskador.

- Håll obehöriga personer, barn och djur borta från arbetsområdet.

▶ Håll ett avständ till föremål.
- Lämna inte gräsklipparen utan tillsyn.

svenska 4 Säkerhetsanvisningar

- Se till att barn förhindras att leka med gräsklipparen.

- När motorn går kommer det ut avgaser ur ljuddämparen. Varma avgaser kan antända lättantändliga material och utlösa en brand.

- Håll bort avgasstrålen från eldfarliga material.

4.6 Säker användning

4.6.1 Gräsklippare

Gräsklipparen är i säkert bruksskick när följande villkor uppfylls:

• Gräsklipparen är oskadad.
  – Det kommer inte ut bensin ur gräsklipparen.
• Bränsletankens lock är stängt.
• Det kommer inte ut motorolja ur gräsklipparen.
• Motoroljelocket är stängt.
• Gräsklipparen är ren.
• Manöverreglagen fungerar och är oförändrade.
• Kniven har monterats rätt.
• STIHL originaltillbehör har monterats på denna gräsklippare.
  – Tillbehöret har monterats rätt.
  – Fjäderbelastade mekanismer är oskadade och fungerar.
• Motorn stannar när inkopplingsbygeln för klippning släpps.

WARNING

- Om maskinen inte är i säkert bruksskick fungerar komponenterna inte längre på rätt sätt, säkerhetsanordningarna är ur funktion och bränsle rinner ut. Detta kan orsaka allvarliga personskador eller dödsfall.

• Arbeta med en oskadad gräsklippare.
• Om det kommer ut bensin ur gräsklipparen: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.

▶ Stäng bränsletankens lock.

- Om det kommer ut motorolja ur gräsklipparen: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.

▶ Stäng motoroljelocket.

- Om gräsklipparen är smutsig: rengör gräsklipparen.

- Manipulera inte gräsklipparen och dess säkerhetssystem.

- Manipulering av gräsklipparen, som förändrar effekten eller förbränningsmotorns varvital, är absolut förbjuden.

- Om manöverreglagen inte fungerar: använd inte gräsklipparen.

▶ Fjäderbelastade mekanismer kan avge lagrad energi.

• Montera STIHL originaltillbehör på denna gräsklippare.
• Montera kniven enligt beskrivningen i denna bruksanvisning.
• Montera tillbehöret enligt beskrivningen i denna bruksanvisning eller i tillbehörets bruksanvisning.
• Stick inte in föremål i gräsklipparens öppningar.
• Byt ut utslitna eller skadade informationsskyltar.
• Om något är oklart: kontakta en STIHL servande fackhandel.

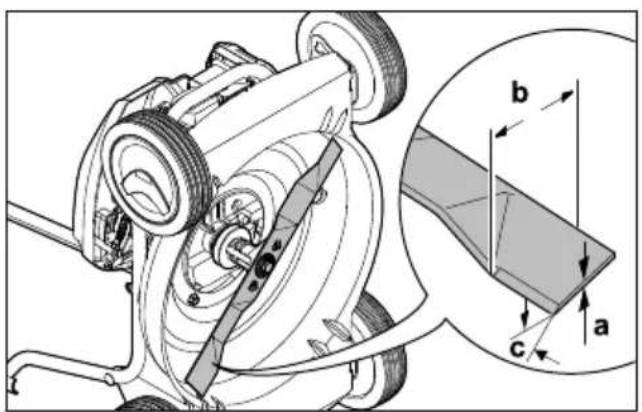

4.6.2 Kniv

Kniven är i säkert bruksskick när följande villkor uppfylls:

- Kniven och komponenterna är oskadade.

- Kniven är inte deformerad.

– Kniven har monterats rätt.

- Kniven har slipats rätt.

- Kniven är gradfri.

- Kniven har balanserats rätt.

- Knivens minsta bredd har inte underskridits, 19.2.

– Slipvinkeln är rätt, 19.2.

WARNING

- Om kniven inte är i säkert bruksskick kan delar lossna och slungas iväg. Detta kan orsaka allvarliga personskador.

• Arbeta med en oskadad kniv och oskadade komponenter.
  ▶ Montera kniven rätt.
  ▶ Slipa kniven rätt.
• Om den minsta tjockleken eller den minsta bredden har underskridits: byt ut kniven.
• Låt en STIHL servande fackhandel balansera kniven.
• Om något är oklart: kontakta en STIHL servande fackhandel.

4.7 Bränsle och tankning

WARNING

■ Bensin är bränslet som används för denna gräsklippare. Bensin är lättantändligt. Om bensin kommer i kontakt med öppen eld eller varma föremål kan bensin utlösa en brand eller explosion. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

• Skydda bensin mot värme och eld.
  ▶ Spill inte ut bensin.
• Om bensin har spillts ut: torka bort bensin med en trasa och försök först starta motorn när alla gräsklipparens delar är torra.

4 Säkerhetsanvisningar svenska

▶ Rökning förbjuden.
▶ Tanka inte i närheten av öppen eld.
- Stäng av motorn och låt den svalna före tankning.
- Om tanken måste tömmas: gör detta utomhus.
▶ Starta motorn minst 3 m från tankningsplatsen.
- Förvara aldrig gräsklipparen inomhus med bensin i tanken.

■ Bensinånga som andas in kan orsaka förgiftning.

▶ Andas inte in bensinånga.
▶ Tanka på en väl ventilerad plats.

■ Under arbetets gång blir gräsklipparen varm. Bensin utvidgas och kan orsaka ett övertryck i bränsletanken. Bensin kan spruta ut när bränsletanklocket öppnas. Bensin som sprutar ut kan antändas. Användaren kan skadas allvarligt.

- Låt först gräsklipparen svalna och öppna sedan bränsletanklocket.

- Kläder som kommer i kontakt med bensin kan vara lättantändliga. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

- Om kläder kommer i kontakt med bensin: byt kläder.

■ Bensin kan skada miljön.

▶ Spill inte ut bränsle.
- Sluthantera bensin enligt föreskrift och miljövänligt.

■ Bensin som kommer i kontakt med hud eller ögon kan orsaka irritation.

▶ Undvik kontakt med bensin.
- Om den kommer i kontakt med huden: tvätta hudområdet omedelbart med rikliga mängder vatten och tvål.
- Om den kommer i kontakt med ögonen: spola ögonen med rikligt med vatten i minst 15 minuter och uppsök läkare.

- Gräsklipparens tändsystem alstrar gnistor. Gnistor kan komma ut och orsaka brand och explosion i en miljö med lättantändliga eller explosiva material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

- Använd tändstift enligt beskrivningen i motorns bruksanvisning.

- Skruva fast och dra åt tändstiftet.

▶ Fäst tändstiftskontakten hårt.

■ Om gräsklipparen tankas med bensin som är olämplig för motorn kan gräsklipparen skadas.

- Använd färsk, blyfri bensin av känt märke.

- Beakta uppgifterna i motorns bruksanvisning.

4.8 Arbeta

▲ WARNING

- Om användaren inte startar motorn rätt kan användaren förlora kontrollen över gräsklipparen. Användaren kan skadas allvarligt.

- Starta motorn enligt beskrivningen i denna bruksanvisning.

■ Användaren kan inte längre arbeta koncentrerat i vissa situationer. Användaren kan snubbla, ramla och skadas allvarligt.

• Arbeta lugnt och med eftertanke.
• Klipp endast vid god sikt. Använd inte med gräsklipparen om ljuset och synförhållandena är dåliga.

- Bara en person får använda gräsklipparen.

▶ Se upp för hinder.

▶ Vält inte gräsklipparen.

Se alltid till att du står stadigt på marken och håller balansen när du arbetar.

- Om du känner att du blir trött: ta en paus.

- Om du klipper i en sluttning: klipp på tvären mot sluttningen.

- Klipp inte i sluttningar med en stigning på över 25° (46,6 %).

- Var särskilt uppmärksam när gräsklipparen används i närheten av sluttningar, stup, diken, deponier och vallar.

- Planera arbetstiden så att du undviker hög belastning under en längre tidsperiod.

■ Maskinen alstrar giftiga avgaser när motorn går. Avgaser som andas in kan orsaka förgiftning.

▶ Andas inte in avgaserna.
- Använd gräsklipparen på en väl ventilerad plats.
- Vid illamående, huvudvärk, synstörningar, hörselfel eller svindel: avsluta arbetet och uppsök en läkare.

- Om användaren använder hörselskydd och motorn går kan användaren ev. höra och uppskatta ljud sämre.

- Arbeta lugnt och med eftertanke.

- Gräsklipparen är utrustad med en motorstoppanordning.

▶ Motorn och kniven stannar inom 3 sekunder när inkopplingsbygeln för klippning släpps.

■ Användaren kan skära sig på den roterande kniven. Användaren kan skadas allvarligt.

▶ Dra bort tändstiftskontakten.

▶ Ta inte på den roterande kniven.
- Om kniven blockeras av ett föremål: stäng av motorn. Först därefter får föremålet tas bort.

- Om gräsklipparen förändras eller beter sig ovanligt under arbetet kan gräsklipparen vara i osäkert bruksskick. Detta kan orsaka allvarliga personskador och sakskador.

- Avsluta arbetet och kontakta en STIHL servande fackhandel.

■ Under arbetet kan vibration pga gräsklipparen uppstå.

▶ Använd arbetshandskar.
▶ Lägg in arbetspauser.
- Om du känner av cirkulationsrubbningar: kontakta en läkare.

■ Kontrollera ytan som ska klippas och se upp för hinder. Om kniven träffar ett främmande föremål under arbetet kan det eller delar av det slungas iväg med hög hastighet. Detta kan orsaka personskador och sakskador.

▶ Ta bort främmande föremål, t.ex. stenar, pinnar, ståltråd, leksaker eller annat från arbetsområdet. Markera dolda föremål som inte kan tas bort.

- När du släpper inkopplingsbygeln för klippning fortsätter kniven rotera en kort tid. Detta kan orsaka allvarliga personskador.

▶ Vänta tills kniven har slutat rotera.

- Om den roterande kniven träffar ett hårt föremål kan det uppstå gnistor. Gnistor kan orsaka brand i en miljö med lättantändliga material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

• Arbeta inte i en miljö med lättantändliga material.
• Om gräsklipparen ställs på en sluttande yta kan den rulla iväg oavsiktligt. Detta kan orsaka personskador och sakskador.
• Släpp gräsklipparen endast när den står på en plan yta och inte kan rulla iväg av sig själv.
• Om föremål fästes på styrhandtaget kan gräsklipparen välta pga den extra vikten. Detta kan orsaka personskador och sakskador.
• Fäst inga föremål på styrhandtaget.

▲ FARA

- Om arbetet sker i närheten av spänningsförande kablar kan kniven komma i kontakt med de spänningsförande kablarna och skada dem. Detta kan orsaka allvarliga personskador eller dödsfall.

- Arbeta inte i närheten av spänningsförande kablar.

■ Om arbete sker under ett åskväder kan användaren träffas av ett blixtnedslag. Detta kan orsaka allvarliga personskador eller dödsfall.
- Vid åskväder: arbeta inte.
- Om användaren arbetar i regn finns en halkrisk. Detta kan orsaka allvarliga personskador eller dödsfall.
▶ Om det regnar: arbeta inte.

4.9 Transport

▲ WARNING

■ Under transporten kan gräsklipparen välta eller flytta på sig. Detta kan orsaka personskador och sakskador.

▶ Stäng av motorn.

▶ Vänta tills kniven har slutat rotera.

▶ Dra bort tändstiftskontakten.

- Säkra gräsklipparen med spännband, remmar eller ett nät på en lämplig lastyta så att den inte kan välta eller flytta på sig.

■ Efter att motorn har gått kan ljuddämparen och motorn vara varm. Användaren kan bränna sig vid transporten.
▶ Skjut gräsklipparen.
- Gräsklipparen är tung. Om användaren bär gräsklipparen själv kan vederbörande skadas.
▶ Använd arbetshandskar.
▶ Bär gräsklipparen med två man.

4.10 Förvaring

WARNING

■ Barn kan inte känna igen och bedöma riskerna med en gräsklippare. Barn kan skadas allvarligt.

▶ Stäng av motorn.
- Förvara gräsklipparen utom räckhåll för barn.
- Förvara gräsklipparen på en ren och torr plats.

■ Om gräsklipparen förvaras på en sluttande yta kan den rulla iväg av misstag. Detta kan orsaka personskador och sakskador.

- Förvara gräsklipparen endast på plana ytor.

5 Göra gräsklippare klar att användas svenska

4.11 Rengöring, underhåll och reparation

WARNING

- Om motorn går under rengöring, underhåll eller reparation kan detta orsaka allvarliga personskador och sakskador.

▶ Stäng av motorn.

▶ Vänta tills kniven har slutat rotera.

▶ Dra bort tändstiftskontakten.

■ Efter att motorn har gått kan ljuddämparen och motorn vara varm. Detta kan orsaka brännskador.

- Vänta, tills ljuddämparen och motorn har svalnat.

■ Ett kraftigt rengöringsmedel, rengöring med en vattenstråle eller vassa föremål kan skada gräsklipparen eller kniven. Om gräsklipparen eller kniven inte rengörs på rätt sätt fungerar komponenterna kanske inte längre och säkerhetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador.

- Rengör gräsklipparen och kniven enligt beskrivningen i denna bruksanvisning, 15.2.

- Om gräsklipparen eller kniven inte repareras eller underhålls på rätt sätt fungerar komponenterna kanske inte längre och säkerhetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador eller dödsfall.

- Om underhåll eller reparation måste utföras på gräsklipparen: kontakta en STIHL servande fackhandel.

- Utför underhåll på kniven enligt beskrivningen i denna bruksanvisning.

■ Under rengöring, underhåll eller reparation av kniven kan användaren skära sig på de vassa eggarna. Användaren kan skadas.

- Använd arbetshandskar av kraftigt material.

- Kniven kan bli varm under slipningen. Användaren kan bränna sig.

▶ Vänta tills kniven har svalnat.

- Använd arbetshandskar av kraftigt material.

5 Göra gräsklippare klar att användas

5.1 Göra gräsklippare klar att användas

Innan allt arbete påbörjas måste följande steg utföras:

▶ Se till att följande komponenter är i säkert bruksskick:

- Gräsklippare, 4.6.1.

- Kniv, 4.6.2.

▶ Rengöra gräsklippare, 15.2.
▶ Kontrollera kniv, 10.2.
▶ Fylla på motorolja, 16.1.
▶ Fälla upp styrhandtag, 8.1.
▶ Tanka gräsklippare, 07.1.
▶ Ställa in klipphöjd, 11.2.
- Kontrollera manöverreglage, 10.1.
- Om stegen inte kan utföras: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.

Motoroljan smörjer och kyler motorn.

Motoroljans specifikation och påfyllningsmängden finns i motorns bruksanvisning.

OBS!

- Ingen motorolja är ifylld vid leveransen. Startning av motorn utan eller med för lite motorolja kan skada gräsklipparen.

- Kontrollera motorns oljenivå innan varje startning och fyll på motorolja vid behov.

▶ Fyll på motorolja enligt beskrivningen i motorns bruksanvisning.

7 Tanka gräsklippare

7.1 Tanka gräsklippare

OBS!

- Om gräsklipparen inte tankas med rätt bränsle kan gräsklipparen skadas.

▶ Stäng av motorn.
▶ Ställ gräsklipparen på en plan yta.
▶ Rengör området kring bränsletankens lock med en fuktig trasa.

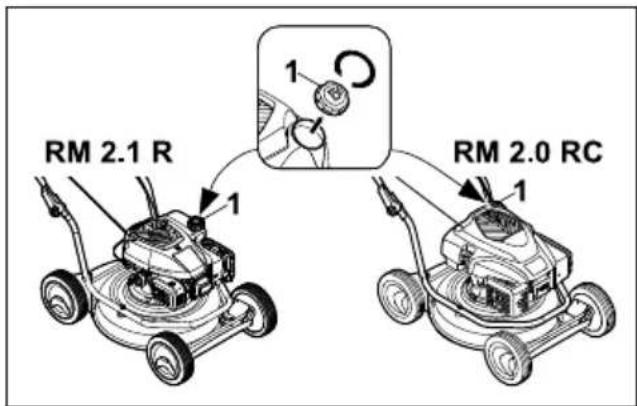

RM 2.1 R 1 1 RM 2.0 RC 1

▶ Vrid bränsletankens lock (1) moturs, tills bränsletankens lock kan tas bort.
▶ Ta bort bränsletankens lock (1).
- Fyll på bränsle så att det är kvar minst 15 mm till kanten på bränsletanken.
- Placera bränsletankens lock (1) på bränsletanken.
- Vrid bränsletankens lock (1) medurs och dra åt den för hand. Bränsletanken är stängd.

8 Ställa in gräsklippare för användaren

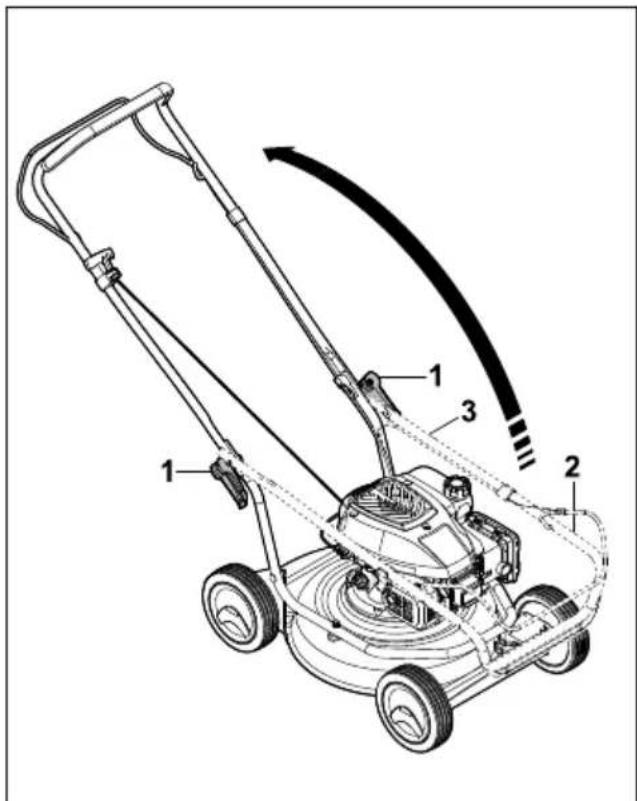

8.1 Fälla upp styrhandtag

▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
- Ställ gräsklipparen på en plan yta.

- Öppna snabblåsspakarna (1) om de är stängda.

▶ Fäll upp styrhandtaget (2) och se till att wiren (3) inte kläms fast.
- Stäng snabblåsspakarna (1). Styrhandtaget (2) är fast anslutet till gräsklip- paren.

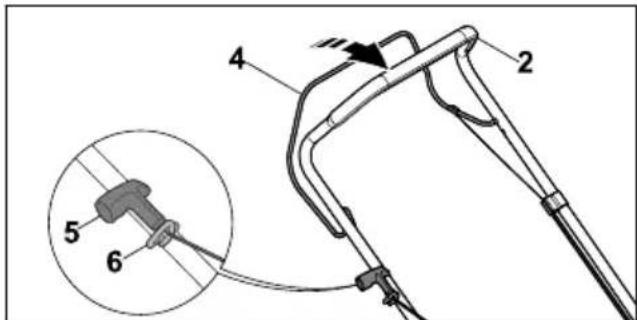

• Tryck inkopplingsbygeln för klippning (4) mot styrhandtaget (2) och håll den så.
  ▶ Dra startgreppet (5) längsamt i riktning mot linstyrningen (6).
  ▶ Fäst startgreppet (5) i linstyrningen (6).
• Släpp inkopplingsbygeln för klippning (4).
  ▶ Fäst tändstiftskontakten igen.

8.2 Fälla ned styrhandtag

Styrhandtaget kan fällas ned för platssparande transport och förvaring.

▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ gräsklipparen på en plan yta.
- Tryck inkopplingsbygeln för klippning mot styrhandtaget och håll den så.
- Lossa startgreppet ur linstyrningen och släpp tillbaka den långsamt mot motorn.
- Släpp inkopplingsbygeln för klippning.
- Håll fast styrhandtaget och lossa stjärngrepps-muttrarna.
▶ Fäll ned styrhandtaget framåt.

9 Starta och stäng av motorn

9.1 Starta motor

▶ Ställ gräsklipparen på en plan yta.

- Tryck inkopplingsbygeln för klippning (1) mot styrhandtaget med vänster hand och håll den så.

10 Kontrollera gräsklippare svenska

▶ Dra ut startgreppet (2) långsamt med höger hand tills du känner ett motständ.
- Dra ut startgreppet (2) snabbt och låt det gå tillbaka tills motorn går.
- Om motorn inte startar: beakta motorns bruksanvisning.

9.2 Stänga av motor

▶ Ställ gräsklipparen på en plan yta.
- Släpp inkopplingsbygeln för klippning. Motorn stannar.
▶ Lämna arbetspositionen.

10 Kontrollera gräsklippare

10.1 Kontrollera manöverreglage

Inkopplingsbygel för klippning

▶ Stäng av motorn.
- Dra klippningens inkopplingsbygel helt mot styrhandtaget och släpp den igen.
- Om klippningens inkopplingsbygel är trög eller inte fjädrar tillbaka till utgångsläget: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.
Klippningens inkopplingsbygel är defekt.

10.2 Kontrollera kniv

▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställa upp gräsklippare, 5.1.

▶ Mät följande:
- Tjocklek a
- Bredd b
- Slipvinkel c

- Om den minsta tjockleken eller den minsta bredden har underskridits: Byta kniv, 9.2.

- Om slipvinkeln inte är rätt: Slipa kniv, 19.2.

- Om något är oklart: kontakta en STIHL servande fackhandel.

11 Arbeta med gräsklipparen

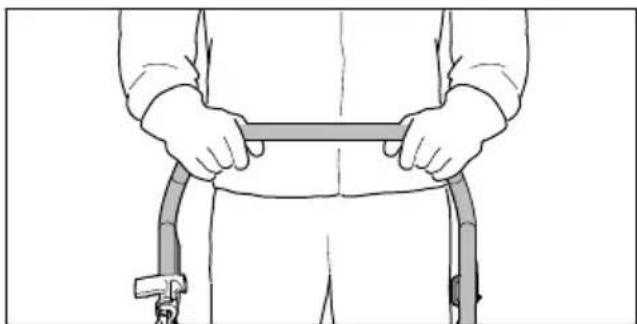

11.1 Hålla fast och styra gräsklippare

- Håll fast styrhandtaget med båda händerna så att tummarna när runt styrhandtaget.

11.2 Ställa in klipphöjd

4 klipphöjder kan ställas in:

- 30 mm = position 1

- 50 mm = position 2

- 70 mm = position 3

- 85 mm = position 4

Klipphöjden ställs in enskilt för bak och fram. Inställningen av klipphöjden måste vara identisk bak och fram.

Ställa in klipphöjd bak

▶ Stäng av motorn. Kniven får inte rotera.

▶ Ställ gräsklipparen på en plan yta.

• Tryck ned bakaxeln. Bakaxeln är lossad och kan justeras.
• Ställ bakaxeln till vänster och höger i önskat läge.

Ställa in klipphöjd fram

▶ Stäng av motorn.
Kniven får inte rotera.

▶ Ställ gräsklipparen på en plan yta.

▶ Tryck ned framaxeln.
Framaxeln är lossad och kan justeras.
- Ställ framaxeln till vänster och höger i önskat läge.

11.3 Bioklippning

Vid bioklippning skärs det avklippta gräset sönder flera gånger tack vare ett speciellt luftflöde i knivområdet och blåses sedan tillbaka till gräsmattebotten. Klippmaterialet lämnas kvar på grä-sytan, där det lätt förmultnar och återförs till kretsloppet som gödning. En vacker och tät gräs-matta får du genom att bioklippa ofta, en tredje-del av gräshöjden bör då klippas.

Förutsättningar för ett bra bioklippresultat:

• Hur ofta: på våren (huvudsaklig växtperiod) minst 2 gånger per vecka, på sommaren och på hösten minst 1 gång per vecka.
• Klipp torrt gräs om det är möjligt.
• Använd väl slipade knivar.
• Välj en låg hastighet.
• Variera klippriktningen och se till att klippspåren överlappar.
• Klipp alltid mycket högt gräs i flera steg.

- Skjut gräsklipparen långsamt och kontrollerat framåt.

12 Efter arbetet

12.1 After arbetet

▶ Stäng av motorn.
- Om gräsklipparen är våt: låt gräsklipparen torka.
▶ Rengör gräsklipparen.

13 Transport

13.1 Transportera gräsklippare

▶ Stäng av motorn.
Kniven får inte rotera.
▶ Dra bort tändstiftskontakten.

Skjuta gräsklipparen

- Skjut gräsklipparen långsamt och kontrollerat framåt.

Bära gräsklipparen

- Använd arbetshandskar av kraftigt material.

• Om gräsklipparen bärs med uppfällt styrhandtag:
• En person ska hålla fast gräsklipparen i käpan fram med båda händerna och en person ska hålla fast i styrhandtaget med båda händerna.
• Lyft och bär gräsklipparen med två man.
• Om gräsklipparen bärs med nedfällt styrhand- tag:
  ▶ Fälla ned styrhandtag, 8.2.
• En person ska hålla fast gräsklipparen i kåpan fram med båda händerna och en person ska hålla fast i styrhandtaget med båda händerna.
• Lyft och bär gräsklipparen med två man.

Transportera gräsklipparen i ett fordon

- Säkra gräsklipparen upprättstående så att den inte välter eller kan flytta på sig.

14 Förvaring

14.1 Förvara gräsklippare

• Stäng av motorn och låt den svalna.
  ▶ Dra bort tändstiftskontakten.

15 Rengöring svenska

• Förvara gräsklipparen så att följande villkor uppfylls:
• Gräsklipparen är utom räckhåll för barn.
• Gräsklipparen är ren och torr.
• Gräsklipparen kan inte välta.
• Gräsklipparen kan inte rulla iväg.

15 Rengöring

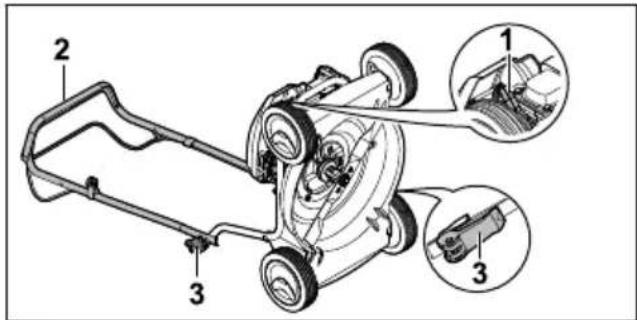

15.1 Ställa upp gräsklippare

▶ Kör bränsletanken tom.
Motorn stannar.
- Ställ gräsklipparen på en plan yta.
▶ Ställ in klipphöjden på läge 1, 1.2.

▶ Dra bort tändstiftskontakten (1).
- Håll fast styrhandtaget (2) och öppna snabblässpakarna (3).
▶ Lägg undan styrhandtaget (2) bakåt.
▶ Tippa gräsklipparen bakåt.

15.2 Rengöra gräsklippare

▶ Stäng av motorn.
▶ Låt gräsklipparen svalna.
▶ Dra bort tändstiftskontakten.
▶ Rengör gräsklipparen med en fuktig trasa.
▶ Rengör ventilationsöppningarna med en pensel.
▶ Ställ upp gräsklipparen.
▶ Rengör området runt kniven och kniven med en träpinne, en mjuk borste eller en fuktig trasa.

16 Underhåll

16.1 Underhållsintervaller

Underhållsintervallerna är beroende av omgivningsförhållandena och arbetsförhållandena. STIHL rekommenderar följande underhållsintervaller:

Motor

- Genomför underhåll av motorn enligt uppgifterna i motorns bruksanvisning.

Gräsklippare

- Låt en STIHL servande fackhandel kontrollera gräsklipparen varje år.

16.2 Demontera och montera kniv

16.2.1 Demontera kniv

▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ upp gräsklipparen.

▶ Håll fast kniven (1).
- Skruva loss skruven (2) och ta bort den till-sammans med brickan (3).
▶ Ta bort kniven (1).
- Sluthantera skruven (2) och brickan (3). Använd en ny skruv och bricka för montering av kniven (1).

16.2.2 Montera kniv

▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ upp gräsklipparen.

• Placera den nya brickan (3) på den nya skruven (2).
• För på skruvsäkring Loctite 243 på gängorna på skruven (2).
• Placera kniven (1) så att upphöjningarna på anliggningsytan greppar i urtagen på kniven (1).
• Skruva fast skruven (2) tillsammans med brickan (3).

▶ Håll fast kniven (1).
▶ Dra åt skruven (2) med 65 Nm.

16.3 Slipa och balansera kniv

Det krävs mycket övning för att slipa och balansera kniven på rätt sätt.

STIHL rekommenderar att kniven slipas och balanseras av en STIHL servande fackhandel.

WARNING

■ Knivens eggar är vassa. Användaren kan skära sig.
- Använd arbetshandskar av kraftigt material.

▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ upp gräsklipparen.
▶ Demontera kniven.
▶ Slipa kniven. Beakta samtidigt slipvinkeln och kyl kniven, 19.2.
Kniven får inte bli blå under slipningen.
▶ Montera kniven.
- Om något är oklart: kontakta en STIHL servande fackhandel.

17 Reparera

17.1 Reparera gräsklippare

Användaren kan inte själv repararera gräsklipparen eller kniven.

• Om gräsklipparen eller kniven är skadad: använd inte gräsklipparen eller kniven och kontakta en STIHL servande fackhandel.
• Om informationsskyltarna är oläsliga eller skadade: låt en STIHL servande fackhandel byta ut informationsskyltarna.

18 Felavhjälpning

18.1 Åtgärda störningar på gräsklipparen

Störning Orsak	Åtgärd
Motorn går inte att starta.	Inkopplingsbygeln för klippning är inte aktiverad.	► Starta motorn enligt beskrivningen i denna bruk-sanvisning.
Bränsletanke	är tom. ► Tanka gräsklipparen.
	Bränsleledningen är igensatt. ► Kontakta en STIHL servande fackhandel.
	Det finns dåligt, smutsigt eller gammalt bränsle i tanken.	► Använd alltid färskt bränsle (blyfri bensin) av känt märke.
	Luftfiltret är smutsigt. ► Kontakta en STIHL servande fackhandel.
	Tändstiftskontakten har dragits bort från tändstiftet eller tändkabeln sitter dåligt på kontakten.	► Fäst tändstiftskontakten.► Kontrollera anslutningen mellan tändkabeln och kontakten.
	Tändstiftet är sotigt, skadat eller elektrodavståndet är fel.	► Rengör eller byt ut tändstiftet.► Ställ in elektrodavståndet.
	Motståndet på kniven är för stort.	► Ställ in en högre klipphöjd.► Starta motorn i lägre gräs.
Svårstartad motor eller motorns effekt för svag.	Gräsklipparkåpan är igensatt. Rengör gräsklipparen.
	Klipphöjden är för lågt inställd eller gånghastigheten är för hög.	Anpassa klipphöjden eller klipp långsammare.
	Vatten i bränsletanken och för-gasaren eller förgasaren är igensatt.	Töm bränsletanken, rengör bränsleledningen och förgasaren.
	Bränsletanken är smutsig. Kontakta en STIHL servande fackhandel.
Störning Orsak	Åtgård
Luftfiltret är smutsigt. Kontakta en STIHL servande fackhandel.
Motorn blir mycket varm.	Tändstiftet är sotigt. Rengör eller	byt ut tändstiftet.
	Motoroljenivån är för låg. Fyll på eller byt motorolja enligt beskrivningen i motorns bruksanvisning.
	Kylflänsarna är smutsiga. Rengör gräsklipparen.
Gräsklipparen vibrerar kraf-tigt.	Kniven är skadad. Byt ut kniven.
	Kniven har inte monterats rätt. Montera kniven.
Gräset klipps inte av rent.	Kniven är slö eller utsliten. Slipa eller byt ut kniven.

19 Tekniska data

19.1 Gräsklippare STIHL RM 2.1 R, RM 2.0 RC

Motortyp:

- RM 2.1 R: STIHL EVC 200

- RM 2.0 RC: KOHLER HD675

Cylindervolym:

- RM 2.1 R: 139~cm^3

- RM 2.0 RC: 149~cm^3

Effekt:

- RM 2.1 R: 2,1 kW (2,8 hk) vid 2800 varv/min

- RM 2.0 RC: 2,2 kW (3,0 hk) vid 2800 varv/min

Varvtal:

- RM 2.1 R: 2800 varv/min

- RM 2.0 RC: 2800 varv/min

Bränsletankens maximala volym:

- RM 2.1 R: 0,9 I

- RM 2.0 RC: 1,4 l

Vikt:

- RM 2.1 R: 24 kg

- RM 2.0 RC: 27 kg

Klippbredd:

- RM 2.1 R: 46 cm

- RM 2.0 RC: 46 cm

19.2 Kniv

19.3 Buller och vibrationsvärden

RM 2.1 R

K-värdet för ljudtrycksnivån är 2 dB(A). K-värdet för ljudnivån är 1,4 dB(A). K-värdet för vibrationsvärdena är 3,16 m/s ^2 .

- Uppmätt ljudtrycksnivå L_pA enligt 2006/42/EC: 79 dB(A)

- Uppmätt ljudnivå L _wA enligt 2000/14/EC: 91 dB(A)

- Uppmätt vibrationsvärde a_hv enligt EN 12096, styrhandtag: 7,90 m/s²

RM 2.0 RC

K-värdet för ljudtrycksnivån är 2 dB(A). K-värdet för ljudnivån är 2,1 dB(A). K-värdet för vibrationsvärdena är 2,20 m/s ^2 .

- Uppmätt ljudtrycksnivå L _pA enligt 2006/42/EC: 79 dB(A)

- Uppmätt ljudnivå L _wA enligt 2000/14/EC: 91,3 dB(A)

- Uppmätt vibrationsvärde a_hv enligt EN 12096, styrhandtag: 4,40 m/s²

Information om uppfyllandet av arbetsgivarriktlinjen vibration 2002/44/EC anges på www.stihl.com/vib.

19.4 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/reach.

20 Reservdelar och tillbehör

20.1 Reservdelar och tillbehör

STIHL

57.

De här symbolerna kännetecknar STIHL-originaldelar och STIHL-originaltillbehör.

STIHL rekommenderar att du använder original- delar och tillbehör från STIHL.

Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlitlighet, säkerhet och lämplighet trots pågående marknadsobservation och STIHL kan inte ansvara för användningen av dem.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

20.2 Viktiga reservdelar

STIHL frånsäger sig allt ansvar för person- eller sakskador som har orsakats av användningen av ej godkända påbyggnadskomponenter eller reservdelar.

• Kniv: 6357 702 0102
  – Knivskruv: 9008 319 9028
• Bricka: 0000 702 6600

21 Kassering

21.1 Sluthantera gräsklippare

Information om sluthantering finns att få hos en STIHL servande fackhandel.

- Sluthantera gräsklippare, kniv, bensin, motorolja, tillbehör och förpackning enligt föreskrift och miljövänligt.

22 EU-försäkran om överens- stämmelse

22.1 Gräsklippare STIHL RM 2.1 R, RM 2.0 RC

STIHL Tirol GmbH

förklarar på eget ansvar att

– Typ: gräsklippare
- Fabrikat: STIHL
– Typ: RM 2.1 R, RM 2.0 RC

Modellnummer:

-6357

motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad

enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Deltagandes namn och adress:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga VIII.

Uppmätt ljudnivå:

• RM 2.1 R: 91 dB(A)
• RM 2.0 RC: 91,3 dB(A)

Garanterad ljudnivå:

• RM 2.1 R: 92 dB(A)
• RM 2.0 RC: 93 dB(A)

Tekniska underlag förvaras av produktgodkännandet på STIHL Tirol GmbH.

Tillverkningsår och maskinnummer finns på gräsklipparen.

Langkampfen, 02.01.2020

STIHL Tirol GmbH

stf.

Matthias Fleischer, områdeschef inom forskning och utveckling

stf.

Sven Zimmermann, områdeschef inom kvalitet

22.2 Importör för Storbritannien

ANDREAS STIHL Ltd.

Stihl House

Stanhope Road

CAMBERLEY

SURREY GU15 3YT

Great Britain

Sisällysluettelo

7 Fylle på drivstoff på gressklipperen...... 142

▶ Pass på at du kun arbeider med en uskadet gressklipper.
▶ Hvis det kommer bensin ut av gressklipperen: Ikke arbeid med gressklipperen. Kontakt en STIHL forhandler.

▶ Lukk tanklokket.

▶ Hvis det kommer motorolje ut av gressklipperen: Ikke arbeid med gressklipperen. Kontakt en STIHL forhandler.

▶ Hvis du klipper i en skråning: Klipp på tvers i skråningen.

- Ikke arbeid i skråninger som har en stigning på over 25° (46,6 %).

7 Fylle på drivstoff på gress- klipperen

7.1 Fylle på drivstoff på gressklip- peren

LES DETTE

■ Hvis det ikke fylles på riktig type drivstoff, kan gressklipperen bli skadet.
▶ Se bruksanvisningen for motoren.

18.1 Utbedre feil/problemer på gressklipperen

Feil/problem Årsak Tiltak
Motoren kan ikke startes.	Koblingsbøylen for klipping er ikke trykt inn.	► Start motoren slik det beskrives i denne bruksan-visningen.
Drivstofftanken er tom. ► Fyll på drivstoff på gressklipperen.
			Gressklipperhuset er tilstoppet. Rengjør gressklipperen.
