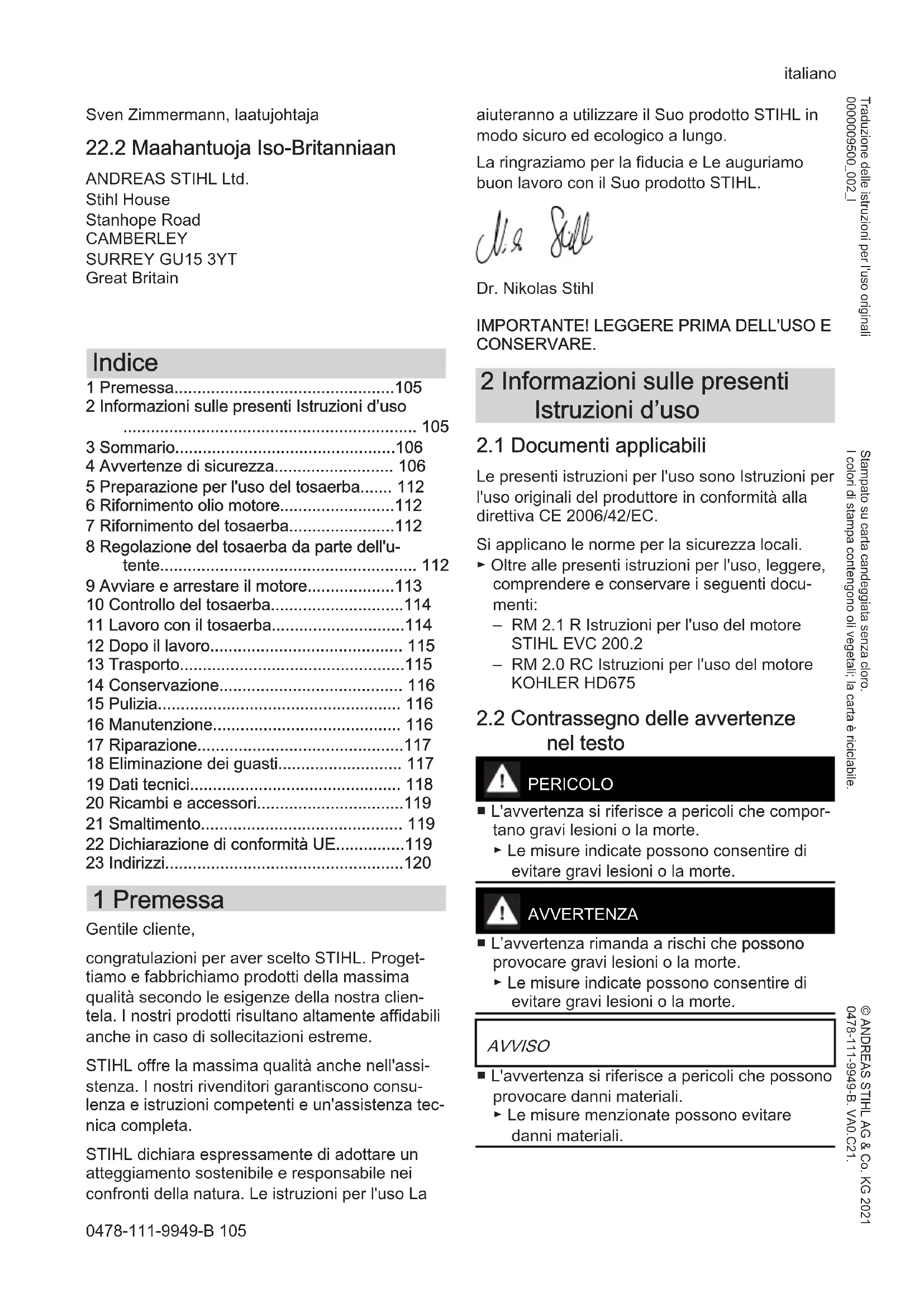

MANUALE UTENTE RM 2 RC STIHL
105 - 120 Istruzioni d'uso
▶ Repliez le guidon, 8.2.
1 Premessa....105
2 Informazioni sulle presenti Istruzioni d'uso 105
3 Sommario....106
4 Avvertenze di sicurezza.... 106
5 Preparazione per l'uso del tosaerba..... 112
6 Rifornimento olio motore....112
7 Rifornimento del tosaerba....112
8 Regolazione del tosaerba da parte dell'utente.... 112
9 Avviare e arrestare il motore....113
10 Controllo del tosaerba....114
11 Lavoro con il tosaerba....114
12 Dopo il lavoro.... 115
13 Trasporto....115
14 Conservazione.... 116
15 Pulizia.... 116
16 Manutenzione.... 116
17 Riparazione....117
18 Eliminazione dei guasti.... 117
19 Dati tecnici.... 118
20 Ricambi e accessori....119
21 Smaltimento.... 119
22 Dichiarazione di conformità UE....119
23 Indirizzi....120
1 Premessa
Gentile cliente,
congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.
STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.
STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La
aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.
La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.
2 Informazioni sulle presenti Istruzioni d'uso
2.1 Documenti applicabili
Le presenti istruzioni per l'uso sono Istruzioni per l'uso originali del produttore in conformità alla direttiva CE 2006/42/EC.
Si applicano le norme per la sicurezza locali.
- Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:
- RM 2.1 R Istruzioni per l'uso del motore STIHL EVC 200.2
- RM 2.0 RC Istruzioni per l'uso del motore KOHLER HD675
2.2 Contrassegno delle avvertenze nel testo
PERICOLO
■ L'avvertenza si riferisce a pericoli che comportano gravi lesioni o la morte.
▶ Le misure indicate possono consentire di evitare gravi lesioni o la morte.
AVVERTENZA
■ L'avvertenza rimanda a rischi che possono provocare gravi lesioni o la morte.
▶ Le misure indicate possono consentire di evitare gravi lesioni o la morte.
AVVISO
■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali.
▶ Le misure menzionate possono evitare danni materiali.
2.3 Simboli nel testo
Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.
3 Sommario
3.1 Tosaerba


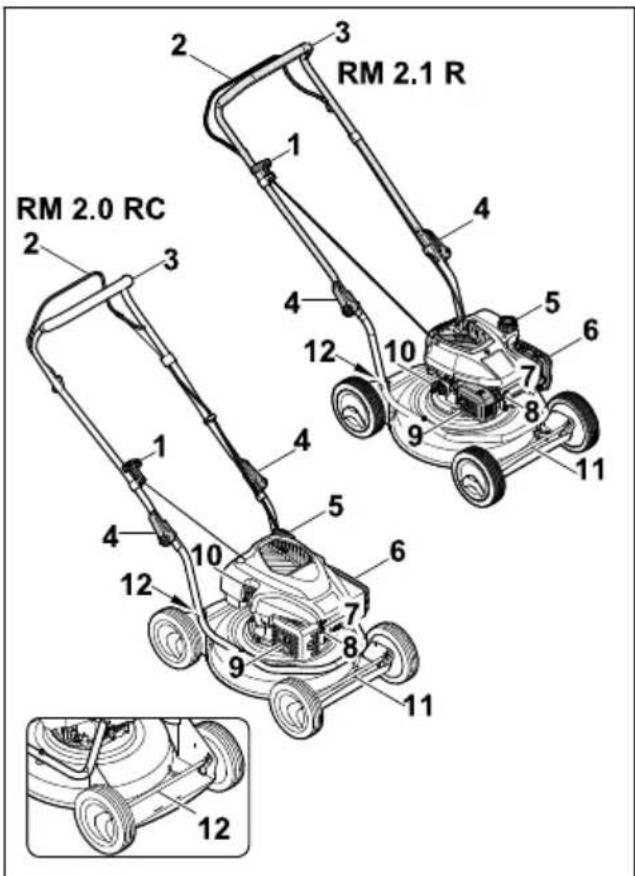

RM 2.0 RC RM 2.1 R 1 2 3 4 5 6 7 8 9 10 11 12 12 1 2 3 4 5 6 7 8 9 10 11 121 Maniglia di avviamento
La maniglia di avviamento serve ad avviare il motore.
2 Staffa di innesto per operazione di taglio
La staffa d'innesto per operazione di taglio serve ad avviare e spegnere il motore.
3 Manubrio
Il manubrio serve a mantenere, guidare e trasportare il tosaerba.
4 Leve di fissaggio rapido
Le leve di fissaggio rapido bloccano il manubrio al tosaerba.
5 Tappo del serbatoio carburante
Il tappo del serbatoio carburante chiude l'apertura per il rabbocco della benzina.
6 Coperchio filtro
Il coperchio del filtro copre il filtro aria.
7 Candela di accensione
La candela di accensione incendia la miscela carburante-aria nel motore.
8 Cappuccio candela di accensione
Il cappuccio candela di accensione collega il cavo dell'accensione alle candele.
9 Silenziatore
Il silenziatore riduce le emissioni sonore del tosaerba.
10 Tappo di chiusura olio motore
Il tappo di chiusura olio motore chiude l'apertura per il rabbocco dell'olio motore.
11 Regolazione altezza di taglio anteriore
La regolazione dell'altezza di taglio serve per regolare l'altezza di taglio.

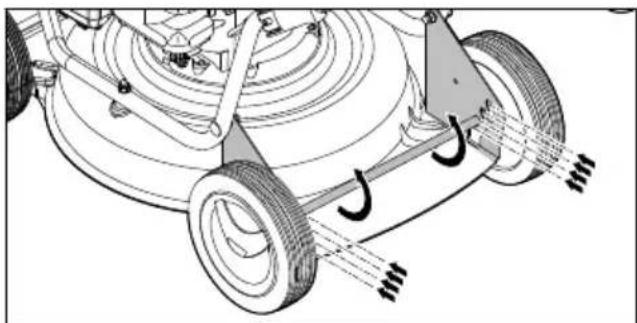

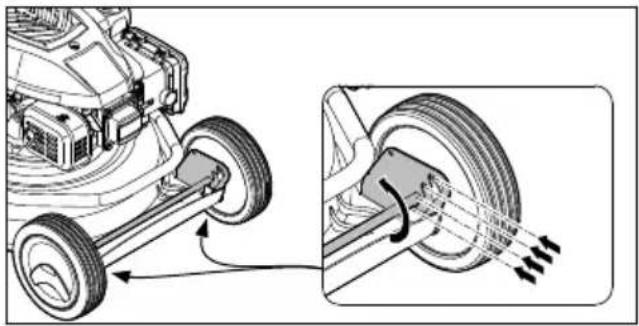

12 Regolazione altezza di taglio posteriore
La regolazione dell'altezza di taglio serve per regolare l'altezza di taglio.
3.2 Simboli
Sul tosaerba possono essere presenti dei simboli che indicano quanto segue:
LwA Livello di potenza sonora garantito ai sensi della direttiva 2000/14/EC in dB(A) per consentire l'equiparazione delle emissioni sonore dei prodotti.
Questo simbolo rappresenta il tappo del serbatoio carburante.
Questo simbolo rappresenta il tappo di chiusura dell'olio motore.
4 Avvertenze di sicurezza
4.1 Simboli di avvertenza
I simboli di avvertenza sul tosaerba indicano quanto segue:
Attenersi alle avvertenze di sicurezza e alle relative misure.
Leggere, comprendere e conservare le istruzioni per l'uso.
Attenersi alle avvertenze di sicurezza relative all'eventuale espulsione di oggetti e alle relative misure.
Non toccare la lama in rotazione.
Rimuovere il cappuccio candela di accensione di sicurezza durante il trasporto, il rimessaggio, lavori di manutenzione e riparazione.
Osservare la distanza di sicurezza.
4.2 Utilizzo appropriato
Il tosaerba STIHL RM 2.1 R o RM 2.0 RC serve per tagliare l'erba.
AVVERTENZA
■ Un uso improprio del tosaerba potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Utilizzare il tosaerba come descritto nelle presenti istruzioni per l'uso e nelle istruzioni per l'uso del motore.
4.3 Requisiti per l'utente
AVVERTENZA
■ Un utente che non ha ricevuto adeguate istruzioni potrebbe non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba. L'utente o altre persone potrebbero subire lesioni personali gravi o mortali.
▶ Leggere, comprendere e conservare le istruzioni per l'uso.
Se il tosaerba viene prestato ad altre persone, consegnare anche le istruzioni per l'uso del tosaerba e del motore.
- Assicurarsi che l'utente soddisfi i seguenti requisiti:
- L'utente è riposato.
- L'utente dispone di capacità fisiche, sensoriali e psichiche adeguate per operare e lavorare con il tosaerba. Se l'utente dispone di capacità fisiche, sensoriali o psichiche limitate, può lavorare esclusivamente sotto la supervisione o la guida di una persona responsabile.
- L'utente è in grado di riconoscere e valutare i pericoli del tosaerba.
- L'utente è consapevole che è direttamente responsabile di eventuali incidenti e danni.
- L'utente è maggiorenne oppure sta seguendo un corso di formazione sotto supervisione secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il tosaerba.
- L'utente non è sotto l'effetto di alcol, farmaci o droghe.
- In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.
4.4 Abbigliamento ed equipaggiamento
AVVERTENZA
■ Durante il lavoro potrebbero essere espulsi oggetti a velocità elevata. L'utente potrebbe subire lesioni.
- Indossare pantaloni lunghi in materiale resistente.
■ Durante il lavoro vi è rumore. Il rumore può danneggiare l'udito.
- Indossare protezioni per l'udito.
■ Durante il lavoro si potrebbe sollevare polvere che, se inalata, può nuocere alla salute e provocare reazioni allergiche.
Se si solleva polvere, indossare una maschera di protezione dalla polvere.
■ Indumenti non adatti potrebbero rimanere impigliati in rami, siepi e nel tosaerba. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali.
- Indossare indumenti aderenti.
▶ Togliersi sciarpe o gioielli.
■ Durante la pulizia, la manutenzione o il trasporto l'utente potrebbe venire a contatto con la lama. L'utente potrebbe subire lesioni.
- Indossare guanti da lavoro in materiale resistente.
- Indossare calzature chiuse e resistenti con suola antiscivolo.
■ Se l'utente indossa calzature non adatte potrebbe scivolare. L'utente potrebbe subire lesioni.
■ Durante l'affilatura della lama potrebbero essere espulse particelle di materiale. L'utente potrebbe subire lesioni.
- Indossare occhiali di protezione aderenti. Gli occhiali di protezione adeguati sono testati ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposito contrassegno.
- Indossare guanti da lavoro in materiale resistente.
4.5 Zona di lavoro e ambiente cir- costante
AVVERTENZA
- Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba e da oggetti espulsi dall'attrezzo. Ciò potrebbe causare loro lesioni personali gravi o mortali e danni materiali.
- Evitare che persone estranee al lavoro, bambini o animali si avvici-nino alla zona di lavoro.
- Mantenere la distanza dagli oggetti.
▶ Non lasciare il tosaerba incustodito. - Assicurarsi che i bambini non giochino con il tosaerba.
■ Quando il motore è acceso, dal silenziatore fuoriescono gas di scarico caldi, che possono provocare la combustione di materiali facilmente infiammabili e provocare incendi.
- Tenere il flusso di gas di scarico lontano da materiali facilmente infiammabili.
4.6 Condizioni di sicurezza
4.6.1 Tosaerba
Il tosaerba è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:
– Il tosaerba non presenta danni.
- Non vi sono fuoriuscite di benzina dal tosaerba.
- Il tappo del serbatoio carburante è chiuso.
- Non vi sono fuoriuscite di olio motore dal tosaerba.
- Il tappo dell'olio motore è chiuso.
– Il tosaerba è pulito.
- Gli elementi di comando funzionano e non hanno subito alterazioni.
- La lama è montata correttamente.
- Sul tosaerba sono montati accessori STIHL originali.
- Gli accessori sono montati correttamente.
- I meccanismi caricati a molla non sono danneggiati e funzionano.
- Rilasciando la staffa di innesto per operazione di taglio, il motore si spegne.
AVVERTENZA
In caso di mancato rispetto delle condizioni di sicurezza, i componenti potrebbero non funzionare correttamente, i dispositivi di sicurezza potrebbero risultare inefficaci e potrebbe verificarsi una fuoriuscita di carburante. Potrebbero verificarsi lesioni personali gravi o mortali.
▶ Lavorare con un tosaerba in perfetto stato.
In caso di fuoriuscita di benzina dal tosaerba: non lavorare con il tosaerba e rivolgersi a un rivenditore specializzato STIHL.
▶ Chiudere il tappo del serbatoio carburante.
In caso di fuoriuscita di olio motore dal tosaerba: non lavorare con il tosaerba e rivolgersi a un rivenditore specializzato STIHL.
▶ Chiudere il tappo dell'olio motore.
Se il tosaerba è sporco: Pulire il tosaerba.
▶ Non manomettere il tosaerba e i suoi sistemi di sicurezza.
- Evitare manomissioni al tosaerba volte a modificare la potenza o il numero di giri del motore a combustione.
Se gli elementi di comando non funzionano: non lavorare con il tosaerba.
▶ I meccanismi caricati a molla potrebbero rilasciare l'energia immagazzinata.
▶ Montare accessori STIHL originali per questo tosaerba.
- Montare la lama come descritto nelle presenti istruzioni per l'uso.
- Montare gli accessori come descritto nelle presenti istruzioni per l'uso o nelle istruzioni per l'uso degli accessori.
- Non infilare oggetti nelle aperture del tosaerba.
- Sostituire le targhette di avvertimento usu-rate o danneggiate.
▶ In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.
4.6.2 Lama
La lama è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:
- La lama e i componenti non presentano danni.
- La lama non è deformata.
- La lama è montata correttamente.
- La lama è affilata correttamente.
- La lama non presenta sbavature.

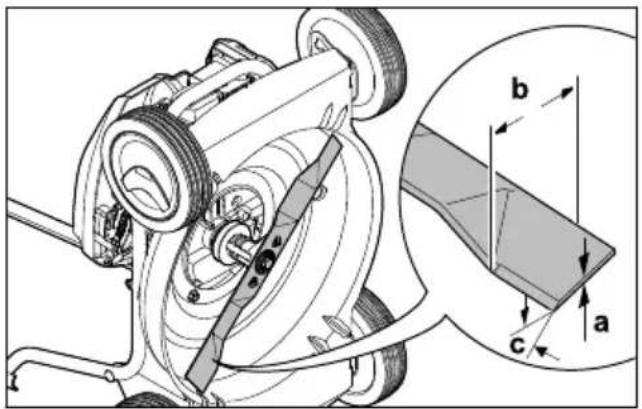

– La lama è equilibrata correttamente. - Lo spessore minimo e la larghezza minima della lama non sono inferiori ai limiti prescritti, 19.2.
- L'angolo di affilatura è rispettato, 19.2.
AVVERTENZA
In caso di mancato rispetto delle condizioni di sicurezza parti della lama potrebbero staccarsi ed essere espulse. Ciò potrebbe causare gravi lesioni personali.
▶ Lavorare con lame e componenti perfetta-mente integri.
4 Avvertenze di sicurezza italiano
▶ Montare correttamente le lame.
▶ Affilare correttamente le lame.
Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama.
- Si consiglia di far equilibrare le lame da un rivenditore specializzato STIHL.
- In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.
4.7 Carburante e rifornimento
AVVERTENZA
Il carburante utilizzato per questo tosaerba è la benzina. La benzina è altamente infiammabile. Se entra in contatto con fiamme vive o oggetti caldi, la benzina può provocare incendi o esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
▶ Proteggere la benzina da fuoco e calore.
▶ Non versare benzina.
- Qualora venga versata della benzina: pulirla con un panno e provare ad avviare il motore solo quando tutte le parti del tosaerba sono asciutte.
▶ Non fumare.
▶ Non fare rifornimento nei pressi di un fuoco.
- Prima di riempire il serbatoio spegnere il motore e lasciarlo raffreddare.
- Qualora sia necessario svuotare il serbatoio: effettuare l'operazione all'aperto.
- Avviare il motore ad almeno 3 m dal luogo del rifornimento.
▶ Non riporre mai il tosaerba con della benzina nel serbatoio all'interno di un edificio.
■ Respirare vapori di benzina può avvelenare le persone.
▶ Non respirare i vapori di benzina.
▶ Fare rifornimento in un luogo ben areato.
■ Durante il lavoro il tosaerba si riscalda. La benzina si espande e nel serbatoio può verificarsi una sovrapressione. Se il tappo del serbatoio viene aperto, la benzina potrebbe schizzare fuori. La benzina che fuoriesce potrebbe incendiarsi. Ciò potrebbe causare gravi lesioni all'utente.
▶ Far raffreddare prima il tosaerba e successivamente aprire il tappo del serbatoio carburante.
Gli abiti che dovessero venire in contatto con la benzina sono facilmente infiammabili. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
▶ Nel caso gli abiti siano entrati in contatto con la benzina: cambiare abito.
■ La benzina può danneggiare l'ambiente.
▶ Non versare il carburante.
- Smaltire la benzina secondo le istruzioni e nel rispetto dell'ambiente.
■ Se la benzina viene a contatto con la pelle o gli occhi, può causare irritazioni.
- Evitare il contatto con la benzina.
In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone interessate.
In caso di contatto con gli occhi, risciacquarli per almeno 15 minuti con abbondante acqua e rivolgersi a un medico.
■ L'impianto di accensione del tosaerba produce scintille. Le scintille possono uscire e provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Utilizzare candele di accensione descritte nelle istruzioni per l'uso del motore.
- Avvitare le candele di accensione e serrarle.
- Inserire il cappuccio candela di accensione esercitando una pressione.
■ Se il tosaerba viene rifornito con benzina non idonea per il motore, può subire danni.
- Utilizzare benzina di marca di recente produzione e senza piombo.
- Attenersi alle indicazioni contenute nelle istruzioni per l'uso del motore.
4.8 Lavoro
AVVERTENZA
■ Se l'utente non avvia correttamente il motore, potrebbe perdere il controllo del tosaerba. Ciò potrebbe causare gravi lesioni all'utente.
- Avviare il motore come descritto nelle presenti istruzioni per l'uso.
■ In determinate situazioni l'utente potrebbe lavorare senza la concentrazione necessaria. L'utente potrebbe inciampare, cadere e subire gravi lesioni personali.
▶ Lavorare con calma e concentrazione.
- Tagliare l'erba solo se la visibilità è buona. Se le condizioni di luce e visibilità sono scarse, non lavorare con il tosaerba.
- Usare il tosaerba da soli.
▶ Attenzione agli ostacoli!
▶ Non ribaltare il tosaerba.
▶ Lavorare stando in piedi sul terreno e mantenere l'equilibrio.
Se compaiono segni di stanchezza, concedersi una pausa.
Se si esegue il taglio dell'erba su un pendio, lavorare di traverso rispetto al pendio.
▶ Non lavorare su pendenze superiori a 25° (46,6%).
- Utilizzare il tosaerba con particolare attenzione quando si lavora in prossimità di pendii, bordi di terreni, fossati, discariche e argini.
- Pianificare i tempi di lavoro in modo da evitare elevate sollecitazioni per un periodo di tempo prolungato.
■ Quando il motore è in funzione, vengono prodotti gas di scarico. Respirare gas di scarico può avvelenare le persone.
▶ Non respirare i gas di scarico.
▶ Lavorare con il tosaerba in un luogo ben areato.
In caso di nausea, mal di testa, disturbi alla vista, disturbi all'udito o vertigini: terminare il lavoro e rivolgersi a un medico.
Se l'utente indossa una protezione per l'udito e il motore è un funzione, la percezione e la valutazione dei rumori risulta limitata.
▶ Lavorare con calma e concentrazione.
- Il tosaerba è dotato di un dispositivo per l'arresto automatico del motore.
- Rilasciando la staffa di innesto per operazione di taglio, motore e lama si fermano entro 3 secondi.
■ L'utente potrebbe tagliarsi con la lama in rotazione. Ciò potrebbe causare gravi lesioni all'utente.
▶ Staccare il cappuccio candela di accensione.
▶ Non toccare la lama in rotazione.
Se la lama è bloccata da un oggetto, spegnere il motore. Solo a questo punto eliminare l'oggetto.
Se durante il lavoro il tosaerba mostra cambiamenti o si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza. Ciò potrebbe causare gravi lesioni personali e danni materiali.
- Terminare il lavoro e rivolgersi a un rivenditore specializzato STIHL.
■ Durante il lavoro, il tosaerba potrebbe produrre vibrazioni.
- Indossare guanti da lavoro.
▶ Concedersi delle pause dal lavoro.
Se insorgono sintomi di problemi circolatori, rivolgersi a un medico.
■ Ispezionare l'area di taglio e prestare attenzione agli ostacoli. Se un oggetto estraneo urta la lama durante il lavoro, tale oggetto o parti di esso potrebbero essere espulsi a velo-
cità elevata. Ciò potrebbe causare lesioni personali e danni materiali.
▶ Rimuovere gli oggetti estranei come sassi, bastoni, fili metallici, giocattoli o altro dalla zona di lavoro. Contrassegnare gli oggetti nascosti che non possono essere rimossi.
■ Quando la staffa di innesto per operazioni di taglio viene rilasciata, la lama continua a muoversi per un breve lasso di tempo. Ciò potrebbe causare gravi lesioni personali.
- Attendere che la lama smetta di girare.
Se la lama urta contro un oggetto solido, possono formarsi scintille. Le scintille possono provocare incendi in un ambiente altamente infiammabile. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non lavorare in un ambiente altamente infiammabile.
■ Qualora il tosaerba venisse poggiato su superfici in pendenza, potrebbe scivolare accidentalmente. Ciò potrebbe causare lesioni personali e danni materiali.
- Rilasciare il tosaerba solo se si trova su una superficie piana e non vi è rischio di scivolamento.
■ Qualora si appendessero oggetti al manubrio, il tosaerba potrebbe ribaltarsi per il peso eccessivo. Ciò potrebbe causare lesioni personali e danni materiali.
▶ Non appendere oggetti al manubrio.
▲ PERICOLO
Se si lavora in prossimità di cavi percorsi da tensione elettrica, la lama potrebbe venire a contatto con tali cavi e danneggiarli. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
- Non lavorare in prossimità di cavi percorsi da tensione elettrica.
■ Se si lavora durante un temporale, l'utente potrebbe essere colpito da un fulmine. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
▶ In caso di temporale: non lavorare.
■ Lavorando mentre piove, l'utente potrebbe scivolare. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
▶ Se piove: non lavorare.
4.9 Trasporto
AVVERTENZA
- Durante il trasporto, il tosaerba potrebbe ribaltarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.
▶ Spegnere il motore.
- Attendere che la lama smetta di girare.
- Staccare il cappuccio candela di accensione.
▶ Fissare il tosaerba su un pianale di carico idoneo utilizzando cinghie o una rete, in modo che non possa ribaltarsi e muoversi.
■ Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. L'utente potrebbe ustionarsi durante il trasporto.
▶ Spingere il tosaerba.
Il tosaerba è pesante. Se l'utente trasporta il tosaerba da solo potrebbe subire lesioni personali.
- Indossare guanti da lavoro.

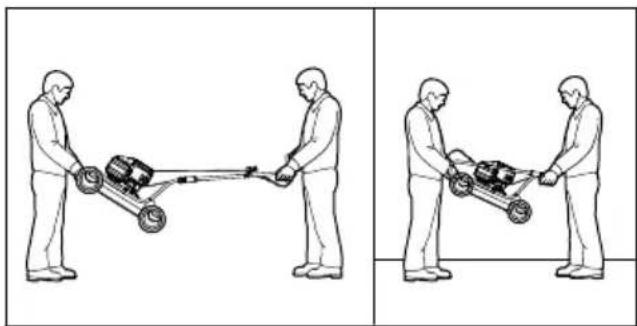

- Trasportare il tosaerba con l'aiuto di una seconda persona.
4.10 Conservazione
AVVERTENZA
I bambini non sono in grado di riconoscere e valutare i pericoli del tosaerba, ciò potrebbe causare gravi lesioni personali.
▶ Spegnere il motore.
- Custodire il tosaerba fuori dalla portata dei bambini.
- Conservare il tosaerba in un luogo pulito e asciutto.
Se il tosaerba viene conservato su superfici in pendenza, potrebbe scivolare accidentalmente. Ciò potrebbe causare lesioni personali e danni materiali.
- Conservare il tosaerba solo su superfici piane.
4.11 Pulizia, manutenzione e riparazione
AVVERTENZA
■ Se durante la pulizia, la manutenzione o la riparazione il motore è in funzione, ciò potrebbe causare gravi lesioni personali e danni materiali.
▶ Spegnere il motore.
- Attendere che la lama smetta di girare.
▶ Staccare il cappuccio candela di accensione.
■ Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. Ciò potrebbe causare ustioni alle persone.
- Attendere che il silenziatore e il motore si raffreddino.
■ Detergenti aggressivi, la pulizia con un getto d'acqua oppure oggetti appuntiti possono danneggiare il tosaerba o la lama. Se il tosaerba o la lama non vengono adeguatamente puliti, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Ciò potrebbe causare gravi lesioni personali.
▶ Pulire il tosaerba e la lama come descritto nelle presenti istruzioni per l'uso, 5.2.
■ Se la manutenzione e la riparazione del tosaerba o della lama non vengono eseguite adeguatamente, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci.
Potrebbero verificarsi lesioni personali gravi o mortali.
- Sostituire le parti usurate o danneggiate.
Se il tosaerba richiede manutenzione o riparazione, rivolgersi a un rivenditore specializzato STIHL.
▶ Effettuare la manutenzione della lama come descritto nelle presenti istruzioni per l'uso.
■ Durante la pulizia, la manutenzione o la riparazione della lama, l'utente potrebbe tagliarsi a causa dei taglienti affilati. Ciò potrebbe causare lesioni all'utente.
- Indossare guanti da lavoro in materiale resistente.
■ Durante l'affilatura la lama può surriscaldarsi. L'utente potrebbe ustionarsi.
- Attendere che la lama si raffreddi.
- Indossare guanti da lavoro in materiale resistente.
5 Preparazione per l'uso del tosaerba
5.1 Preparazione per l'uso del tosaerba
Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:
- Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:
- Tosaerba, 4.6.1.
- Lama, 4.6.2.
▶ Pulire il tosaerba, 15.2.
Controllare la lama, 10.2.
▶ Rabboccare l'olio motore, 16.1.
▶ Aprire il manubrio, 8.1.
▶ Rifornire il tosaerba, 07.1.
▶ Regolare l'altezza di taglio, 1.2. - Controllare gli elementi di comando, 10.1.
Se non è possibile eseguire i passaggi descritti: non utilizzare il tosaerba e rivolgersi a un rivenditore specializzato STIHL.
6 Rifornimento olio motore
6.1 Rifornimento olio motore
L'olio motore lubrifica e raffredda il motore.
Le specifiche dell'olio motore e la capacità sono riportate nelle istruzioni per l'uso del motore.
AVVISO
- Alla consegna non vi è olio motore. Avviare il motore senza olio motore o con una quantità insufficiente può danneggiare il tosaerba.
- Prima di ogni avviamento, controllare il livello dell'olio motore e rabboccarlo secondo necessità.
- Rabboccare l'olio motore come descritto nelle istruzioni per l'uso del motore.
7 Rifornimento del tosaerba
7.1 Rifornimento del tosaerba
AVVISO
■ Se non viene rifornito con il carburante corretto, il tosaerba può subire danni.
- Attenersi alle istruzioni per l'uso del motore.
▶ Spegnere il motore.
- Posizionare il tosaerba su una superficie piana.
- Pulire l'area intorno al tappo del serbatoio carburante con un panno umido.


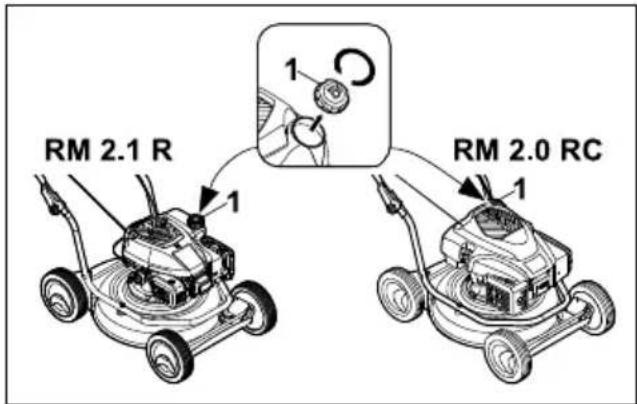

RM 2.1 R 1 1 RM 2.0 RC 1- Ruotare il tappo del serbatoio carburante (1) in senso antiorario finché non sarà possibile rimuoverlo.
▶ Rimuovere il tappo del serbatoio carburante (1).
Rifornire con carburante in modo da lasciare almeno 15 mm liberi dal bordo del serbatoio carburante. - Posizionare il tappo sul serbatoio carburante (1).
▶ Ruotare il tappo del serbatoio carburante (1) in senso orario e serrarlo manualmente. Il serbatoio carburante è chiuso.
8 Regolazione del tosaerba da parte dell'utente
8.1 Apertura manubrio
▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
- Posizionare il tosaerba su una superficie piana.

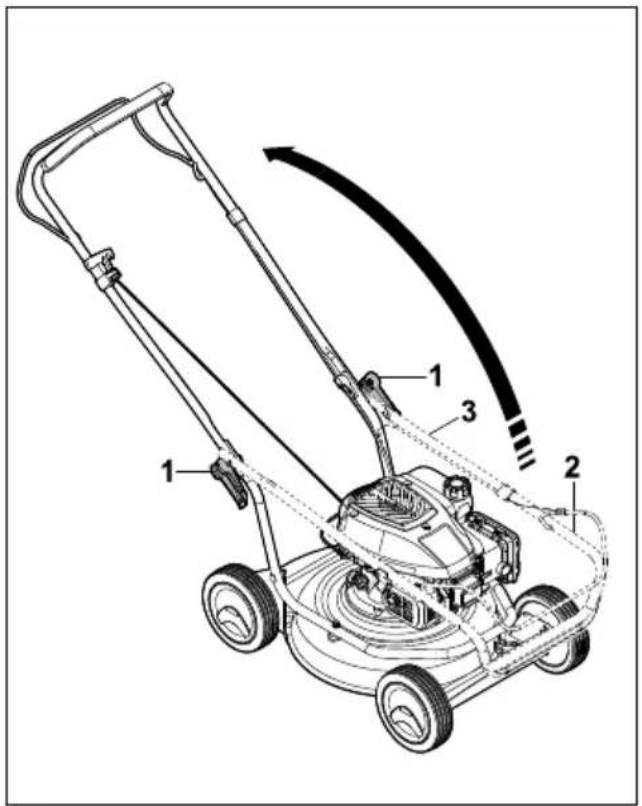

- Aprire le leve di fissaggio rapido (1) qualora fossero chiuse.

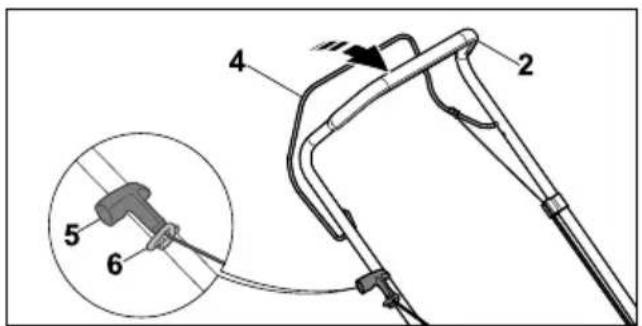

- Aprire il manubrio (2) facendo attenzione che il cavo di comando (3) non si incastri.
▶ Chiudere le leve di fissaggio rapido (1). Il manubrio (2) è saldamente collegato al tosaerba.
- Premere la staffa di innesto per operazione di taglio (4) verso il manubrio (2) e mantenerla premuta.
- Tirare la maniglia di avviamento (5) lenta- mente verso la guida cavo (6).
- Agganciare la maniglia di avviamento (5) nella guida cavo (6).
- Rilasciare la staffa di innesto per operazione di taglio (4).
- Ricollegare il cappuccio candela di accensione.
8.2 Chiusura del manubrio
Per un trasporto e rimessaggio a ingombro minimo è possibile chiudere il manubrio.
▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
- Posizionare il tosaerba su una superficie piana.
▶ Premere la staffa di innesto per operazione di taglio verso il manubrio e mantenerla premuta.
- Sganciare la maniglia di avviamento dalla guida cavo e riportarla lentamente indietro verso il motore.
- Rilasciare la staffa di innesto per operazione di taglio.
- Tenere il manubrio e allentare i dadi con impugnatura a stella.
▶ Ripiegare in avanti il manubrio.
9 Avviare e arrestare il motore
9.1 Avviamento del motore
- Posizionare il tosaerba su una superficie piana.

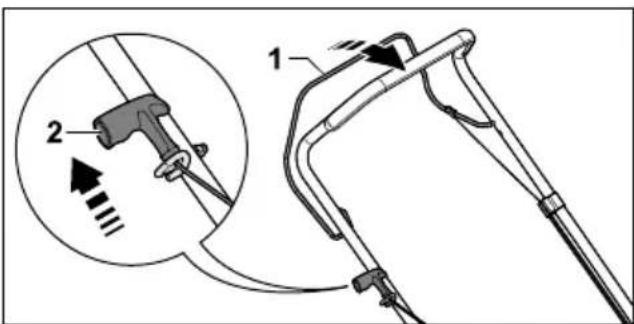

- Premere la staffa di innesto per operazione di taglio (1) verso il manubrio con la mano sinistra e mantenerla premuta.
▶ Estrarre lentamente la maniglia di avviamento (2) con la mano destra fino ad avvertire una resistenza.
▶ Estrarre e riportare velocemente indietro la maniglia di avviamento (2) fino ad accendere il motore.
Se il motore non si avvia: attenersi alle istruzioni per l'uso del motore.
9.2 Spegnimento del motore
- Posizionare il tosaerba su una superficie piana.
- Rilasciare la staffa di innesto per operazione di taglio.
Il motore si spegne.
▶ Lasciare la posizione utente.
10 Controllo del tosaerba
10.1 Controllo degli elementi di comando
Staffa di innesto per operazione di taglio
▶ Spegnere il motore.
- Tirare a fondo la staffa di innesto per operazione di taglio in direzione del manubrio e rilasciare nuovamente.
Se la staffa di innesto per operazione di taglio non è scorrevole oppure non torna spontaneamente nella posizione iniziale, non utilizzare il tosaerba e rivolgersi a un rivenditore specializzato STIHL.
La staffa di innesto per operazione di taglio è difettosa.
10.2 Controllo lama
▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.

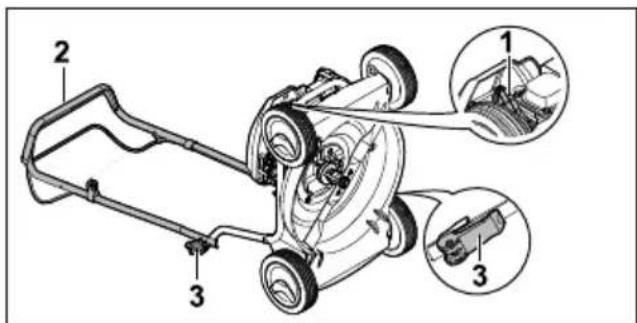

▶ Ribaltare il tosaerba, 15.1.
▶ Eseguire le seguenti misurazioni:
- Spessore a
- Larghezza b
- Angolo di affilatura c
Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama, 19.2.
Se l'angolo di affilatura non è conforme a quanto prescritto, affilare la lama, 19.2.
In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.
11 Lavoro con il tosaerba
11.1 Impugnatura e guida del tosaerba

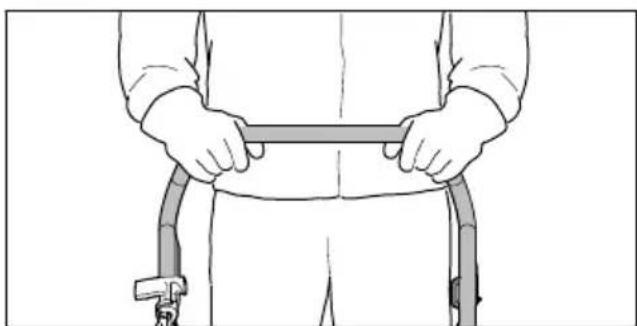

- Mantenere il manubrio con entrambe le mani in modo che i pollici avvolgano il manubrio.
11.2 Regolazione dell'altezza di taglio
È possibile impostare 4 altezze di taglio:
- 30 mm = posizione 1
- 50 mm = posizione 2
- 70 mm = posizione 3
- 85 mm = posizione 4
L'altezza di taglio viene regolata singolarmente nella parte posteriore e anteriore. La regolazione dell'altezza di taglio nella parte anteriore e posteriore deve essere identica.
Regolazione altezza di taglio posteriore
▶ Spegnere il motore.
La lama non deve girare.
- Posizionare il tosaerba su una superficie piana.
- Premere l'asse posteriore verso il basso. L'asse posteriore è allentato e può essere regolato.
▶ Portare l'asse posteriore verso sinistra o destra fino a raggiungere la posizione desiderata.
Regolazione altezza di taglio anteriore
▶ Spegnere il motore.
La lama non deve girare.
- Posizionare il tosaerba su una superficie piana.
- Premere l'asse anteriore verso il basso.
L'asse anteriore è allentato e può essere regolato.
▶ Portare l'asse anteriore verso sinistra o destra fino a raggiungere la posizione desiderata.

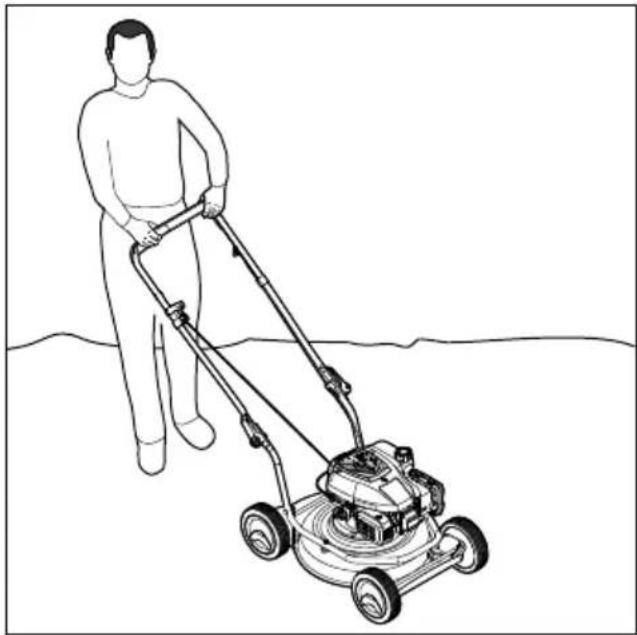

11.3 Mulching
Durante il mulching l'erba tagliata viene sminuzzata ripetutamente attraverso una speciale adduzione del flusso d'aria nella zona lama e successivamente sparsa nuovamente sul tappeto erboso. L'erba tagliata resta sulla superficie del prato, dove si decompone facilmente e ritorna in circolo come concime naturale. Un prato bello e folto si ottiene grazie ad un mulching periodico e tagliando un terzo dell'altezza dell'erba.
Presupposti per un buon risultato di mulching:
- Frequenza: in primavera (periodo di crescita principale) minimo 2 volte alla settimana, in estate e in autunno 1 volta alla settimana.
- Tagliare possibilmente con erba asciutta.
- Utilizzare delle lame ben affiliate.
- Selezionare una velocità di avanzamento ridotta.
- Variare la direzione di taglio e fare attenzione alla sovrapposizione dei percorsi di taglio.
- Lavorare i prati con erba molto alta sempre a più riprese.
- Spingere il tosaerba in avanti lentamente e in modo controllato.
12 Dopo il lavoro
12.1 Dopo il lavoro
▶ Spegnere il motore.
Se il tosaerba è bagnato: lasciarlo asciugare.
▶ Pulirlo.
13 Trasporto
13.1 Trasporto del tosaerba
▶ Spegnere il motore.
La lama non deve girare.
▶ Staccare il cappuccio candela di accensione.
Spinta del tosaerba
- Spingere il tosaerba in avanti lentamente e in modo controllato.
Trasporto del tosaerba
- Indossare guanti da lavoro in materiale resistente.
Se il tosaerba viene spostato con il manubrio aperto:
- Una persona deve afferrare il tosaerba con entrambe le mani dalla scocca anteriore e una seconda persona deve afferrare con entrambe le mani il manubrio.
- Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona.
Se il tosaerba viene spostato con il manubrio chiuso:
▶ Chiudere il manubrio, 18.2.
- Una persona deve afferrare il tosaerba con entrambe le mani dalla scocca anteriore e una seconda persona deve afferrare con entrambe le mani il manubrio.
- Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona.
Trasporto del tosaerba su un veicolo
▶ Fissare il tosaerba in posizione verticale in modo che non possa ribaltarsi e muoversi.
14 Conservazione
14.1 Conservazione del tosaerba
▶ Spegnere il motore e lasciarlo raffreddare.
▶ Staccare il cappuccio candela di accensione.
- Conservare il tosaerba in modo che siano soddisfatte le seguenti condizioni:
- Il tosaerba si trova fuori dalla portata dei bambini.
– Il tosaerba è pulito e asciutto.
– Il tosaerba non può ribaltarsi.
– Il tosaerba non può scivolare.
15 Pulizia
15.1 Ribaltamento tosaerba
- Consumare tutto il carburante nel serbatoio. Il motore si spegne.
- Posizionare il tosaerba su una superficie piana.
- Impostare l'altezza di taglio in posizione 1, 11.2.
- Rimuovere il cappuccio della candela di accensione (1).
- Tenere il manubrio (2) e aprire la leva di fissaggio rapido (3).
- Posizionare il manubrio (2) all'indietro.
▶ Portare il tosaerba all'indietro.
15.2 Pulizia tosaerba
▶ Spegnere il motore.
▶ Lasciare raffreddare il tosaerba.
▶ Staccare il cappuccio candela di accensione.
▶ Pulire il tosaerba con un panno umido.
- Pulire le aperture di areazione con un pennello.
▶ Ribaltare il tosaerba.
- Pulire la zona attorno alla lama e la lama con un bastoncino di legno, una spazzola morbida o un panno umido.
16 Manutenzione
16.1 Intervalli di manutenzione
Gli intervalli di manutenzione dipendono dalle condizioni ambientali e di lavoro. STIHL consiglia i seguenti intervalli di manutenzione:
Motore
▶ Provvedere alla manutenzione del motore come indicato nelle istruzioni per l'uso del motore.
Tosaerba
▶ Far controllare il tosaerba annualmente da un rivenditore specializzato STIHL.
16.2 Montaggio e smontaggio della lama
16.2.1 Smontaggio della lama
▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
▶ Ribaltare il tosaerba.

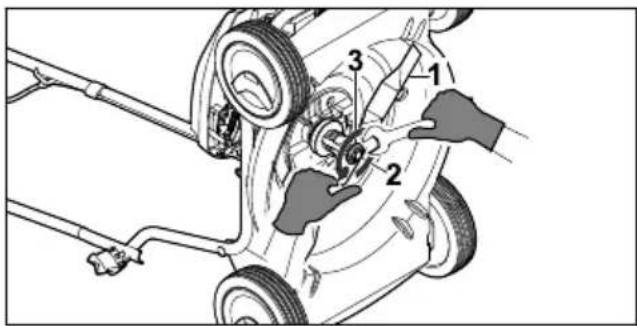

▶ Mantenere ferma la lama (1).
- Svitare la vite (2) e rimuoverla insieme alla rondella (3).
▶ Rimuovere la lama (1).
▶ Smaltire vite (2) e rondella (3).
Per il montaggio della lama (1) utilizzare una vite e una rondella nuove.
17 Riparazione italiano
16.2.2 Montaggio della lama
▶ Spegnere il motore.
- Staccare il cappuccio candela di accensione.
▶ Ribaltare il tosaerba.

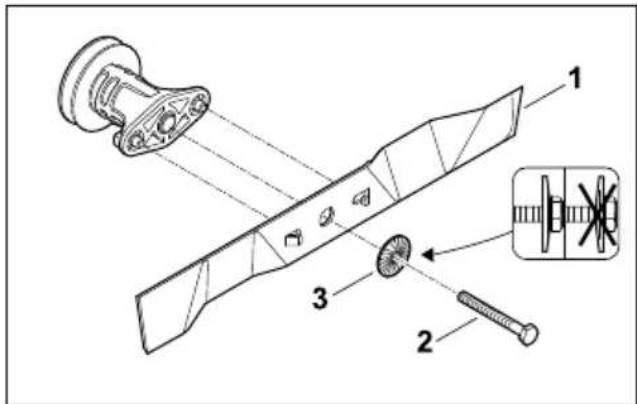

- Posare la nuova rondella (3) sulla nuova vite (2).
- Applicare del fissante per viti Loctite 243 sulla filettatura della vite (2).
▶ Montare la lama (1) in modo che le sporgenze sulla superficie di appoggio si innestino nelle scanalature (1) della lama. - Avvitare la vite (2) insieme alla rondella (3).

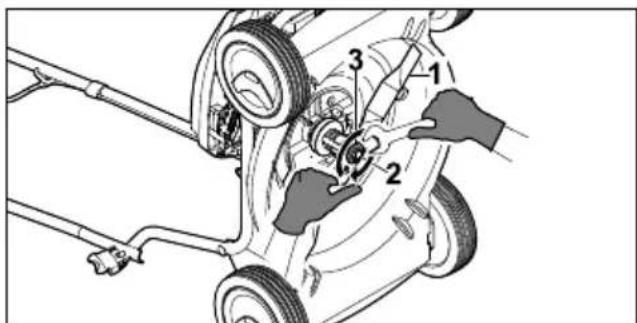

▶ Mantenere ferma la lama (1).
▶ Serrare la vite (2) a 65 Nm.
16.3 Equilibratura e affilatura della lama
La corretta affilatura ed equilibratura della lama richiede molta pratica.
18 Eliminazione dei guasti
18.1 Eliminazione di guasti del tosaerba
| Guasto Causa | Rimedio | |
| Non è possi-bile avviare il motore. | La staffa di innesto per opera-zione di taglio non è premuta. | ► Avviare il motore come descritto nelle presenti ist-ruzioni per l'uso. |
| Il serbatoio carburante è vuoto. ► Rifornire il tosaerba. | ||
STIHL consiglia di fare affilare ed equilibrare la lama da un rivenditore specializzato STIHL.
AVVERTENZA
■ I taglienti della lama sono molto affilati. L'u-tente potrebbe tagliarsi.
- Indossare guanti da lavoro in materiale resistente.
▶ Spegnere il motore.
▶ Staccare il cappuccio candela di accensione.
▶ Ribaltare il tosaerba.
▶ Smontare la lama.
▶ Affilare la lama. Durante tale operazione, attenersi all'angolo di affilatura e raffreddare la lama, 9.2.
Durante l'affilatura la lama non deve colorarsi di blu.
▶ Montare la lama.
▶ In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.
17 Riparazione
17.1 Riparazione del tosaerba
L'utente non deve effettuare da solo la riparazione del tosaerba e della lama.
Se il tosaerba o la lama sono danneggiati, non utilizzare il tosaerba o la lama e rivolgersi a un rivenditore specializzato STIHL.
Se le targhette di avvertimento sono illeggibili o danneggiate, farle sostituire da un rivenditore specializzato STIHL.
| Guasto Causa | Rimedio | |
| Il filtro dell'aria è sporco. ▶ Rivolgersi a un rivenditore specializzato STIHL. | ||
| La candela di accensione è imbrattata, danneggiata oppure la distanza elettrodi errata. | ▶ Pulire o sostituire la candela di accensione. ▶ Registrare la distanza degli elettrodi. | |
| La resistenza sulla lama è troppo elevata. | ▶ Impostare un'altezza di taglio maggiore. ▶ Avviare il motore nell'erba bassa. | |
| Il motore si avvia con difficoltà o la potenza del motore dimi-nuisce. | La scocca del tosaerba è intasata. | Pulire il tosaerba. |
| L'altezza di taglio è registrata troppo bassa oppure la velocità di avanzamento è troppo elevata. | Adattare l'altezza di taglio o tagliare l'erba lenta-mente. | |
| C'è acqua nel serbatoio carbu-rante o nel carburatore oppure il carburatore è intasato. | Svuotare il serbatoio carburante, pulire il condotto carburante e il carburatore. | |
| Il serbatoio carburante è sporco. | Rivolgersi a un rivenditore specializzato STIHL. | |
| Il filtro dell'aria è sporco. Rivolgersi a un rivenditore specializzato STIHL. | ||
| La candela di accensione è inc-rostata. | Pulire o sostituire la candela di accensione. | |
| Il motore si surriscalda. | Il livello dell'olio motore è troppo basso. | Rabboccare o sostituire l'olio motore come descritto nelle istruzioni per l'uso del motore. |
| Le alette di raffreddamento sono imbrattate. | Pulire il tosaerba. | |
| Il tosaerba vibra forte. | La lama è danneggiata. Sostituire la lama. | |
| La lama non è montata corretta-mente. | Montare la lama. | |
| L'erba non viene tagliata in modo pulito. | La lama non è affilata o è usu-rata. | Affilare la lama oppure sostituirla. |
19 Dati tecnici
19.1 Tosaerba STIHL RM 2.1 R, RM 2.0 RC
Modello motore:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Cilindrata:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149~cm^3
Potenza:
- RM 2.1 R: 2,1 kW (2,8 CV) a 2.800 giri/min
- RM 2.0 RC: 2,2 kW (3,0 CV) a 2.800 giri/min
Numero di giri:
- RM 2.1 R: 2.800 giri/min
- RM 2.0 RC: 2.800 giri/min
Capacità massima del serbatoio carburante:
- RM 2.1 R: 0,9 I
- RM 2.0 RC: 1,4 I
Peso:
- RM 2.1 R: 24 kg
- RM 2.0 RC: 27 kg
Larghezza di taglio:
- RM 2.1 R: 46 cm
- RM 2.0 RC: 46 cm
19.2 Lama
- Spessore minimo a: 2,0 mm
– Larghezza minima b: 45 mm - Angolo di affilatura c: 30°
19.3 Valori acustici e vibratori
RM 2.1 R
Il valore K per il livello di pressione acustica è pari a 2 dB(A). Il valore K per il livello di potenza sonora è pari a 1,4 dB(A). Il valore K per i valori vibratori è pari a 3,16 m/s².
- Livello di pressione acustica L _pA misurato ai sensi della norma 2006/42/EC: 79 dB(A)
- Livello di potenza sonora L_WA misurato ai sensi della direttiva 2000/14/EC: 91 dB(A)
- Valore vibratorio a_hv misurato ai sensi della norma EN 12096, manubrio: 7,90 m/s²
RM 2.0 RC
Il valore K per il livello di pressione acustica è pari a 2 dB(A). Il valore K per il livello di potenza sonora è pari a 2,1 dB(A). Il valore K per i valori vibratori è pari a 2,20 m/s².
- Livello di pressione acustica L_pA misurato ai sensi della norma 2006/42/EC: 79 dB(A)
- Livello di potenza sonora L_wA misurato ai sensi della direttiva 2000/14/EC: 91,3 dB(A)
- Valore vibratorio a_hv misurato ai sensi della norma EN 12096, manubrio: 4,40 m/s²
Informazioni sull'osservanza della direttiva 2002/44/EC Vibrazione per il datore di lavoro sono disponibili all'indirizzo www.stihl.com/vib.
19.4 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.
20 Ricambi e accessori
20.1 Ricambi e accessori
STIHL Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.
STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.
I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.
I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.
20.2 Ricambi importanti
La ditta STIHL declina ogni responsabilità per danni a cose e persone causati dall'utilizzo di componenti o ricambi non autorizzati.
– Lama: 6357 702 0102
– Vite di fissaggio lama: 9008 319 9028
– Rondella: 0000 702 6600
21 Smaltimento
21.1 Smaltimento del tosaerba
Le informazioni sullo smaltimento sono disponibili presso i rivenditori specializzati STIHL.
- Smaltire tosaerba, lama, benzina, olio motore, accessori e imballaggio in modo conforme e nel rispetto dell'ambiente.
22 Dichiarazione di conformità UE
22.1 Tosaerba STIHL RM 2.1 R, RM 2.0 RC
STIHL Tirol GmbH
dichiara sotto la propria esclusiva responsabilità che
- Tipo di costruzione: Tosaerba
- Marchio di fabbrica: STIHL
- Modello: RM 2.1 R, RM 2.0 RC N. di serie:
-6357
è conforme alle disposizioni pertinenti delle direttive 2000/14/EC, 2006/42/EC, 2014/30/EU e
2011/65/EU ed è stato progettato e fabbricato conformemente alle versioni delle norme vigenti: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Nome e indirizzo degli uffici interessati menzionati:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Norimberga, Germania
La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/EC, allegato VIII.
Livello di potenza sonora misurato:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Livello di potenza sonora garantito:
- RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A)
La documentazione tecnica è conservata presso l'Omologazione prodotti di STIHL Tirol GmbH.
L'anno di costruzione e il numero di macchina sono indicati sul tosaerba.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
per M. Thicla
Matthias Fleischer, Direttore Ricerca e Sviluppo
per finnennann pm
Sven Zimmermann, Direttore Qualità
23 Indirizzi
23.1 STIHL Amministrazione generale
23.2 Società di vendita STIHL
GERMANIA
Telefono: +43 1 86596370
SVIZZERA
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefono: +41 44 9493030
REPUBBLICA CECA
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
23.3 Importatori STIHL
BOSNIA ERZEGOVINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefono: +387 36 352560
Fax: +387 36 350536
CROAZIA
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefono: +385 1 6370010
Fax: +385 1 6221569
TURCHIA
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
