| Typ produktu | Sekačka na trávu |
| Značka | Stihl |
| Model | RM 2 RC |
| Motor | KOHLER HD675, 4-taktní |
| Zdvihový objem | 149 cm³ |
| Výkon | 2,2 kW (3,0 k) při 2800 ot/min |
| Jmenovité otáčky | 2800 ot/min |
| Šířka sečení | 46 cm |
| Výška sečení | 4 polohy: 30, 50, 70, 85 mm (samostatné nastavení vpředu/vzadu) |
| Objem palivové nádrže | 1,4 l |
| Hmotnost | 27 kg |
| Typ motorového oleje | Olej SAE 30 nebo 10W-30 (množství: viz návod k motoru) |
| Funkce | Mulčování, ruční start s bezpečnostním obloukem |
| Bezpečnost | Zastavení motoru do 3 s po uvolnění oblouku, ochrana proti odmrštění |
| Údržba a čištění | Čištění po každém použití, výměna motorového oleje, výměna nože a svíčky |
| Náhradní díly a opravitelnost | Nůž (ref. 6357 702 0102), upevňovací šroub, svíčka, vzduchový filtr |
| Obecné informace | Návod k použití o 364 stranách, záruka výrobce |
Často kladené otázky - RM 2 RC STIHL
Dotazy uživatelů ohledně RM 2 RC STIHL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod RM 2 RC - STIHL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RM 2 RC značky STIHL.
NÁVOD K OBSLUZE RM 2 RC STIHL
149 - 164 Návod k použití
194 - 209 Návod na obsluhu

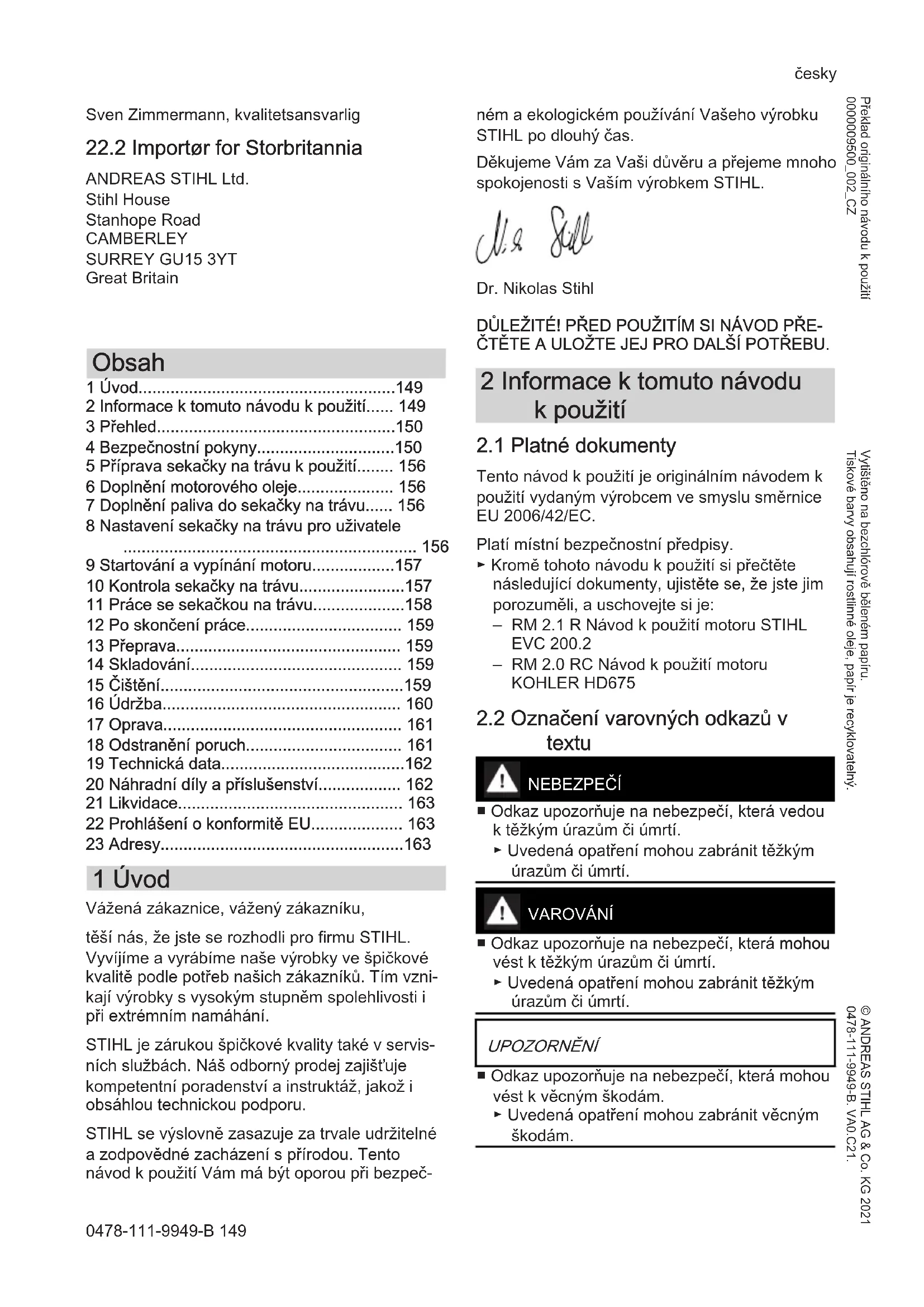

1 Úvod....149
2 Informace k tomuto návodu k použití..... 149
3 Přehled....150
4 Bezpečnostní pokyny....150
5 Příprava sekačky na trávu k použití..... 156
6 Doplnění motorového oleje.... 156
7 Doplnění paliva do sekačky na trávu..... 156
8 Nastavení sekačky na trávu pro uživatele 156
9 Startování a vypínání motoru....157
10 Kontrola sekačky na trávu....157
11 Práce se sekačkou na trávu....158
12 Po skončení práce.... 159
13 Přeprava.... 159
14 Skladování.... 159
15 Čištění....159
16 Údržba.... 160
17 Oprava.... 161
18 Odstranění poruch.... 161
19 Technická data....162
20 Náhradní díly a příslušenství...... 162
21 Likvidace.... 163
22 Prohlášení o konformitě EU.... 163
23 Adresy....163
1 Úvod
Vážená zákaznice, vážený zákazníku,
těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.
STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajištuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.
STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpeč-
ném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.
Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.
Dr. Nikolas Stihl
DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.
2 Informace k tomuto návodu k použití
2.1 Platné dokumenty
Tento návod k použití je originálním návodem k použití vydaným výrobcem ve smyslu směrnice EU 2006/42/EC.
Platí místní bezpečnostní předpisy.
Kromě tohoto návodu k použití si přečtěte následující dokumenty, ujistěte se, že jste jim porozuměli, a uschovejte si je:
– RM 2.1 R Návod k použití motoru STIHL EVC 200.2
- RM 2.0 RC Návod k použití motoru KOHLER HD675
2.2 Označení varovných odkazů v textu
NEBEZPEČÍ
■ Odkaz upozorňuje na nebezpečí, která vedou k těžkým úrazům či úmrtí.
▶ Uvedená opatření mohou zabránit těžkým úrazům či úmrtí.
VAROVÁNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či úmrtí.
▶ Uvedená opatření mohou zabránit těžkým úrazům či úmrtí.
UPOZORNĚNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám.
▶ Uvedená opatření mohou zabránit věcným škodám.
2.3 Symboly v textu
Tento symbol odkazuje na kapitolu v tomto návodu k použití.
3 Přehled

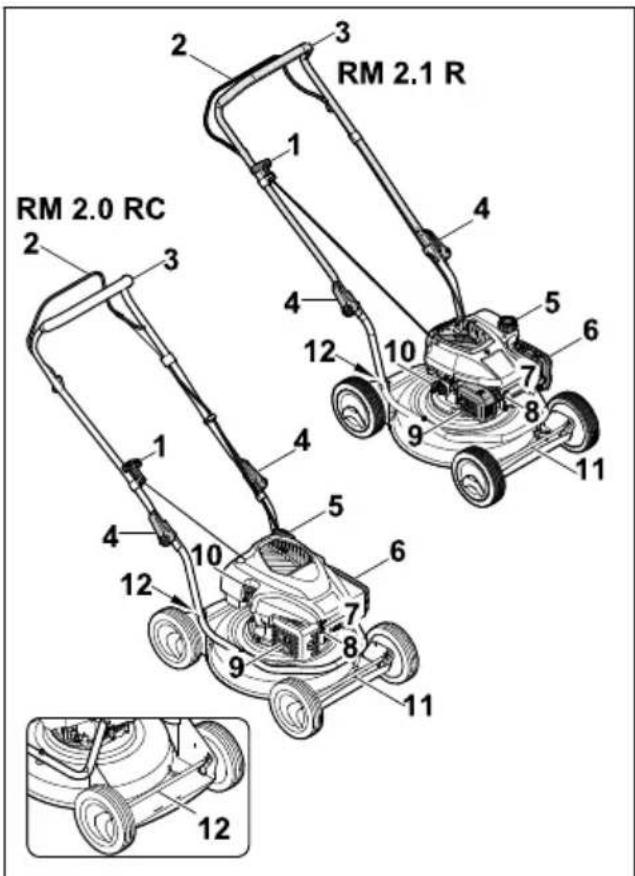

3.1 Sekačka na trávu


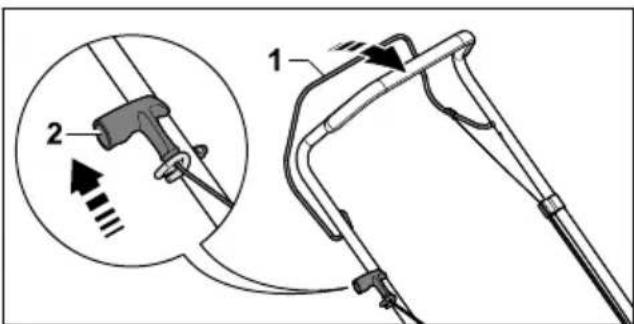

Rukojet' startéru slouží k nastartování motoru.

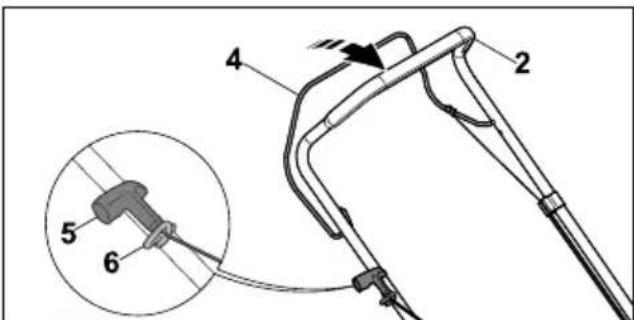

2 Spínací oblouk pro sečení
Spínací oblouk pro sečení slouží k nastartování a vypnutí motoru.

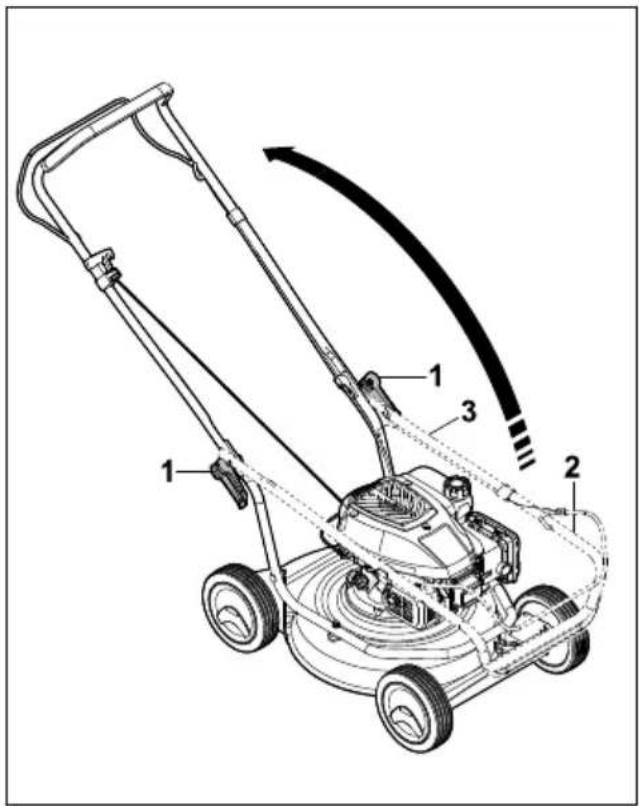

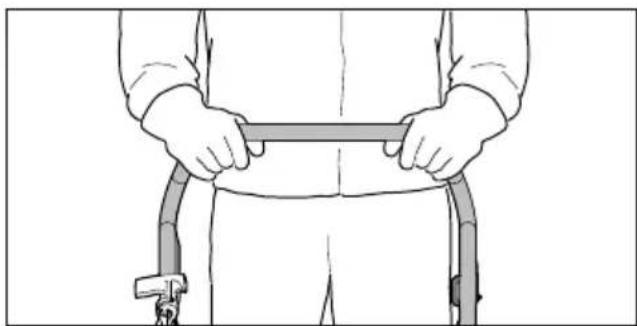

3 Vodicí držadlo
Vodicí držadlo slouží k přidržování, vedení a přepravování sekačky na trávu.
4 Rychloupínací páka
Rychloupínací páky zajišt'ují vodicí držadlo na sekačce na trávu.
5 Uzávěr palivové nádrže
Uzávěr palivové nádrže zakrývá otvor pro plnění benzínu.
6 Víko filtru
Víko filtru zakrývá vzduchový filtr.
7 Zapalovací svíčka
Zapalovací svíčka zapaluje směs paliva a vzduchu v motoru.
8 Nástrčka zapalovací svíčky
Nástrčka zapalovací svíčky spojuje zapalovací kabel se zapalovací svíčkou.
9 Tlumič výfuku
Tlumič výfuku snižuje hlukové emise sekačky na trávu.

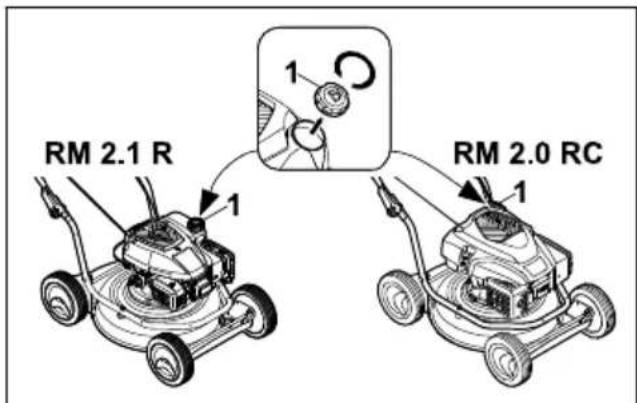

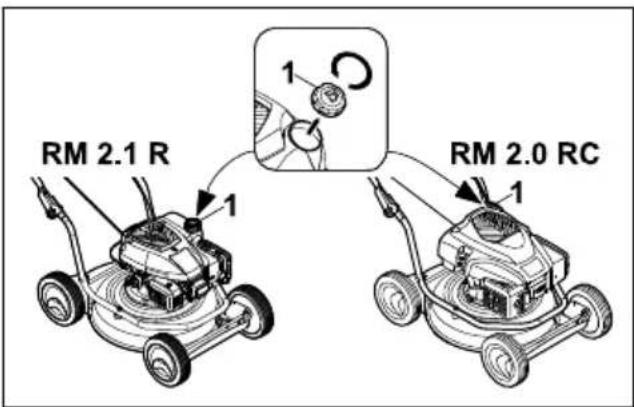

10 Uzávěr motorového oleje
Uzávěr motorového oleje zakrývá otvor pro plnění motorového oleje.

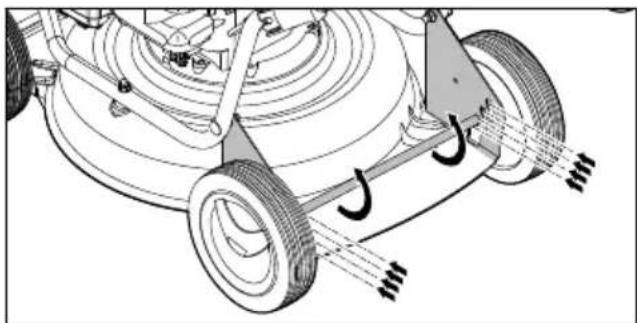

11 Seřízení výšky sečení vpředu
Seřízení výšky sečení slouží k nastavování výšky sečení.

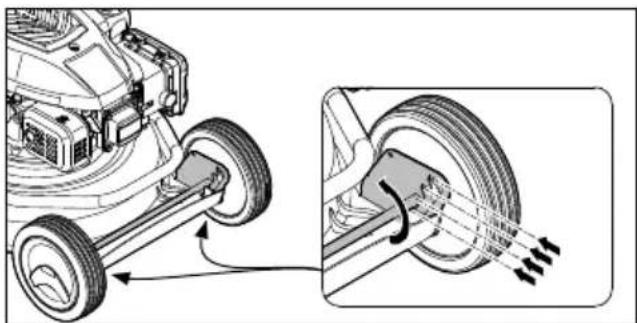

12 Seřízení výšky sečení vzadu
Seřízení výšky sečení slouží k nastavování výšky sečení.
3.2 Symboly
Na sekačce na trávu mohou být umístěny sym- boly, které mají následující význam:
LWA Zaručená hladina akustického výkonu podle směrnice 2000/14/EC v dB(A) umožňující porovnávání emisí hluku u různých výrobků.
Tento symbol označuje uzávěr palivové nádrže.
Tento symbol označuje uzávěr nádrže na motorový olej.
4 Bezpečnostní pokyny
4.1 Varovné symboly
Varovné symboly, které jsou umístěny na sekačce na trávu, mají následující význam:
Dodržujte bezpečnostní pokyny a sou- visející opatření.
Přečtěte si návod k použití, ujistěte se, že jste mu porozuměli, a uschovejte si jej.
Řid'te se bezpečnostními pokyny týkajícími se vymršt'ovaných předmětů a dodržujte související opatření.
Nikdy se nedotýkejte otáčejícího se řezného nože.
Během přepravy, uskladnění, údržby nebo opravy vytahujte nástrčku zapalovací svíčky.
Dodržujte bezpečnostní odstup.
4.2 Předepsané použití
Sekačka na trávu STIHL RM 2.1 R nebo RM 2.0 RC slouží k sečení trávy.
⚠️ VAROVÁNÍ
■ V případě, že se sekačka na trávu nepoužívá v souladu s určením, může dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
▶ Sekačku na trávu používejte tak, jak je popsáno v tomto návodu k použití nebo v návodu k použití motoru.
4.3 Požadavky týkající se uživatele
▲ VAROVÁNÍ
■ Uživatelé, kteří neabsolvovali zaškolení, nedokážou rozpoznat nebo odhadnout nebezpečí spojená s používáním sekačky na trávu. Může tak dojít k těžkému nebo smrtelnému zranění uživatele nebo jiných osob.
▶ Přečtěte si návod k použití, ujistěte se, že jste mu porozuměli, a uscho-vejte si jej.
▶ Pokud dojde k předání sekačky na trávu jiné osobě: Předejte také návod k použití sekačky na trávu a motoru.
- Ujistěte se, že uživatel splňuje následující požadavky:
– Uživatel je odpočatý.
– Uživatel je tělesně, smyslově i mentálně schopný obsluhovat sekačku na trávu a pracovat s ní. Pokud má uživatel fyzické, smyslové nebo mentální omezení, může s nimi pracovat pouze pod dohledem nebo podle pokynů odpovědné osoby.
– Uživatel dokáže rozpoznat a posoudit nebezpečí spojená se sekačkou na trávu.
– Uživatel si je vědom toho, že je zodpovědný za nehody a škody.
– Uživatel je plnoletý nebo byl v souladu s vnitrostátními předpisy vyškolen pod profesním dohledem.
– Uživatel před zahájením používání sekačky na trávu absolvoval pracovní zaškolení u odborného prodejce výrobků STIHL nebo u osoby s náležitou odbornou způsobilostí.
– Uživatel není pod vlivem alkoholu, léků nebo drog.
▶ Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.
4.4 Oděv a vybavení
⚠️ VAROVÁNÍ
■ Během práce mohou být vysokou rychlostí vymršťovány do výšky různé předměty. Může dojít ke zranění uživatele.
▶ Noste dlouhé kalhoty z odolného materiálu.
■ Během práce dochází k hluku. Hluk může poškodit sluch.
▶ Používejte chrániče sluchu.
■ Při práci může docházet k rozvíření prachu. Vdechování prachu může škodit zdraví a vyvolávat alergické reakce.
- Pokud dochází k rozvíření prachu: Noste ochrannou masku proti prachu.
■ Nevhodný oděv se může zaplétat ve dřevinách a houští nebo zachytávat v sekačce na trávu. Uživatel, který nepoužívá vhodný oděv, může být těžce zraněn.
▶ Noste těsně přiléhající oděv.
- Před zahájením práce odložte šály a šperky.
■ Během provádění čištění, údržby nebo přepravy může uživatel přijít do styku s řezným nožem. Může dojít ke zranění uživatele.
- Při práci noste pracovní rukavice z odolného materiálu.
▶ Noste pevnou, uzavřenou obuv s protisklu-zovou podrážkou.
■ Pokud uživatel nosí nevhodnou obuv, může uklouznout. Může dojít ke zranění uživatele.
■ Během ostření řezných nožů může docházet k vymršťování částic materiálu. Může dojít ke zranění uživatele.
Noste těsně přiléhající ochranné brýle. Vhodné ochranné brýle, které jsou přezkoušeny podle normy EN 166 nebo podle národních předpisů a opatřeny odpovídajícím označením, jsou dostupné v obchodní síti.
Noste těsně přiléhající ochranné brýle. Vhodné ochranné brýle, které jsou přezkoušeny podle normy EN 166 nebo podle národních předpisů a opatřeny odpovídajícím označením, jsou dostupné v obchodní síti.
- Při práci noste pracovní rukavice z odolného materiálu.
4.5 Pracovní oblast a okolí
▲ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nedokážou rozpoznat a posoudit nebezpečí, která jsou spojena se sekačkou na trávu a s vymršťovanými předměty. Může tak dojít
k těžkému zranění nezúčastněných osob, dětí a zvířat a ke vzniku věcných škod.
- Zajistěte, aby se nezúčastněné osoby, děti ani zvířata nepřibližovaly k pracovní oblasti.
- Dodržujte dostatečnou vzdálenost od okolních předmětů.
▶ Sekačku na trávu nenechávejte bez dozoru. - Zajistěte, aby si děti nemohly se sekačkou na trávu hrát.
■ Jestliže motor běží, vycházejí z tlumiče výfuku horké plyny. Horké plyny mohou způsobit vznícení snadno zápalného materiálu a vznik požáru.
- Proud výfukových plynů směrujte mimo snadno zápalný materiál.
4.6 Bezpečnosti odpovídající stav
4.6.1 Sekačka na trávu
Sekačka na trávu je ve stavu odpovídajícím bezpečnostním požadavkům, pokud jsou splněny následující podmínky:
– Sekačka na trávu je nepoškozená.
– Ze sekačky na trávu nevytéká benzín.
– Uzávěr palivové nádrže je uzavřený.
– Ze sekačky na trávu nevytéká motorový olej.
– Uzávěr motorového oleje je uzavřený.
– Sekačka na trávu je čistá.
– Ovládací prvky fungují a nejsou pozměněné.
– Řezný nůž je správně namontovaný.
– Namontováno je originální příslušenství STIHL, které je pro tuto sekačku na trávu určeno.
– Příslušenství je správně namontováno.
- Pružinově ovládané mechanismy jsou nepoškozené a funkční.
- Při uvolňování spínacího oblouku pro sečení se motor vypne.
⚠️ VAROVÁNÍ
■ Pokud se součásti nenachází ve stavu odpovídajícím bezpečnostním požadavkům, nelze již zajistit jejich bezpečnou funkci, bezpečnostní zařízení mohou být vyřazena z činnosti a může unikat palivo. Tento stav může způsobit těžké zranění nebo usmrcení osob.
- Pracujte pouze se zcela nepoškozenou sekačkou na trávu.
▶ Pokud ze sekačky na trávu vytéká benzín: se sekačkou na trávu nepracujte a vyhle-dejte odborného prodejce výrobku STIHL. - Uzavřete uzávěr palivové nádrže.
▶ Pokud ze sekačky na trávu vytéká motorový olej: se sekačkou na trávu nepracujte
a vyhledejte odborného prodejce výrobků STIHL.
▶ Uzavřete uzávěr motorového oleje.
▶ Pokud je sekačka na trávu znečištěná: sekačku na trávu vyčistěte.
Se sekačkou na trávu a jejími bezpečnostními systémy nemanipulujte.
▶ Na sekačce na trávu neprovádějte takový zásah, který by změnil výkon nebo otáčky spalovacího motoru.
- Pokud nefungují ovládací prvky: se sekačkou na trávu nepracujte.
- Může dojít k uvolnění energie z pružinových mechanismů.
▶ Montujte originální příslušenství STIHL, které je pro tuto sekačku na trávu určeno.
- Rezný nůž montujte způsobem, který je popsán v tomto návodu k použití.
- Příslušenství montujte způsobem, který je popsán v tomto návodu k použití nebo v návodu k použití příslušenství.
- Nestrkejte do otvorů sekačky na trávu žádné předměty.
▶ Opotřebované nebo poškozené štítky s bezpečnostními upozorněními vždy vyměňte.
▶ Pokud přetrvávají nejasnosti: vyhledejte odborného prodejce výrobků STIHL.

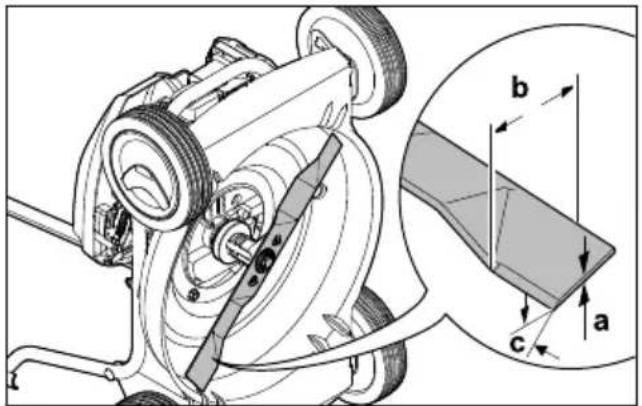

4.6.2 Řezný nůž
Řezný nůž je ve stavu odpovídajícím bezpečnostním požadavkům, pokud jsou splněny následující podmínky:
– Řezný nůž a montážní díly jsou nepoškozené.
– Rezný nůž není zdeformovaný.
– Řezný nůž je správně namontovaný.
– Rezný nůž je správně naostřený.
– Řezný nůž je zbaven otřepů.
– Řezný nůž je správně vyvážený.
– Tloušťka a šířka řezného nože není menší, než je minimální hodnota, 19.2.
– Je dodržen úhel ostří, 19.2.
⚠️ VAROVÁNÍ
■ Pokud se součásti řezného nože nenacházejí ve stavu odpovídajícím bezpečnostním požadavkům, mohou se uvolnit a vymrštit. Tento stav může způsobit těžké zranění osob.
- Pracujte pouze s nepoškozeným řezným nožem a nepoškozenými montážními součástmi.
▶ Rezný nůž správně namontujte.
▶ Rezný nůž správně naostřete.
▶ V případě, že není zachována alespoň minimální šířka nebo minimální tloušt'ka: Řezný nůž vyměňte.
4 Bezpečnostní pokyny česky
- Vyvažování řezných nožů svěřujte odbornému prodejci výrobků STIHL.
▶ Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.
4.7 Palivo a plnění nádrže
⚠️ VAROVÁNÍ
■ Tato sekačka na trávu používá jako palivo benzin. Benzin je vysoce hořlavý. Pokud se benzin dostane do styku s otevřeným ohněm nebo horkými předměty, může způsobit požár nebo explozi. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Benzin chraňte před nadměrnou teplotou a ohněm.
▶ Zabraňte rozlití benzinu.
▶ Pokud dojde k rozlití benzinu: Benzin vytřete hadrem a motor zkoušejte nastartovat až v momentě, kdy jsou všechny části sekačky na trávu suché.
▶ Nekuřte.
▶ Palivo do nádrže nelijte v blízkosti ohně.
▶ Před naléváním paliva do nádrže vypněte motor a počkejte, až vychladne.
▶ Pokud je třeba nádrž na palivo vyprázdnit: Tuto činnost provádějte venku.
▶ Motor startujte minimálně 3 m od místa, kde jste nalévali palivo do nádrže. - Sekačku na trávu s benzinem v nádrži nikdy neuschovávejte v budově.
■ Vdechování benzinových výparů může být pro osoby jedovaté.
▶ Benzinové výpary nevdechujte.
- Palivo do nádrže nalévejte na dobře odvě-traném místě.
■ Během práce se sekačka na trávu zahřívá. Benzin se rozpíná a v palivové nádrži může vzniknout přetlak. Při otvírání uzávěru palivové nádrže může dojít k vystříknutí benzinu. Vystříknutý benzin se může vznítit. Uživatel může být těžce zraněn.
- Sekačku na trávu nechte nejdříve vychladnout, teprve potom otvírejte uzávěr palivové nádrže.
- Oděv, který se dostane do styku s benzinem, se může snadněji vznítit. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Pokud se oděv dostane do styku s benzinem: Oděv si převlékněte.
■ Benzin může představovat ohrožení pro životní prostředí.
▶ Zabraňte rozlití paliva.
- Benzin odevzdejte v souladu s předpisy k ekologické likvidaci.
■ V případě, že se benzin dostane do styku s pokožkou nebo očima, může dojít k podráždění pokožky nebo očí.
▶ Vyhýbejte se kontaktu s benzinem.
▶ V případě, že dojde k zasažení pokožky: Postižená místa pokožky umyjte vydatným množstvím vody a mýdlem.
V prípadě, že dojde k zasažení očí: Zasažené oči vyplachujte nejméně po dobu 15 minut vydatným množstvím vody a vyhledejte lékaře.
■ Zapalování sekačky na trávu vytváří jiskry. Jiskry mohou vylétávat ven, a způsobit tak požár nebo výbuch v okolí, kde se nacházejí snadno vznítitelné nebo výbušné materiály či předměty. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Používejte zapalovací svíčky, které jsou uvedeny v návodu k použití motoru.
Zapalovací svíčku zašroubujte a dotáhněte.
▶ Nástrčku zapalovací svíčky pevně zamáčkněte.
■ Pokud je sekačka na trávu naplněna benzinem, který není vhodný pro motor, může dojít k jejímu poškození.
- Používejte čerstvý značkový bezolovnatý benzin.
▶ Dodržujte pokyny uvedené v návodu k použití motoru.
4.8 Práce
⚠️ VAROVÁNÍ
■ Pokud uživatel správně nenastartuje motor, může nad sekačkou na trávu ztratit kontrolu. Uživatel může být těžce zraněn.
▶ Nastartování motoru provádějte způsobem, který je popsán v tomto návodu k použití.
■ V určitých situacích uživatel nemůže pracovat s plným soustředěním. Uživatel může zakopnout, upadnout a těžce se zranit.
▶ Pracujte s klidem a rozvahou.
- Sekejte jen za dobré viditelnosti. Při nepříznivých světelných podmínkách a nedostatečné viditelnosti se sekačkou na trávu nepracujte.
- Sekačku na trávu smí obsluhovat pouze jedna osoba.
▶ Pozor na překážky.
▶ Sekačku na trávu nepřevracejte.
- Při práci stůjte pevně na zemi a udržujte rovnováhu.
▶ Pokud se objeví známky únavy, odpočiňte si.
česky 4 Bezpečnostní pokyny
▶ V případě sečení ve svahu: sekejte napříč ke spádu svahu.
▶ Nepracujte na svazích se sklonem nad 25° (46,6 %).
- Pracujete-li v blízkosti svahů, okrajů terénu, příkopů, skládek odpadu a náspů, použí-vejte sekačku na trávu mimořádně opatrně.
- Dobu práce plánujte vždy tak, abyste se vyhnuli vysokému zatížení po delší časové období.
■ Jestliže motor běží, vznikají výfukové plyny. Vdechování výfukových plynů může být pro osoby jedovaté.
▶ Výfukové plyny nevdechujte.
Se sekačkou na trávu pracujte pouze na dobře odvětraném místě.
▶ Pokud se vyskytnou bolesti hlavy, nevolnost, poruchy vidění, poruchy sluchu nebo závratě: ukončete práci a vyhledejte lékaře.
■ Pokud uživatel nosí chrániče sluchu a motor běží, je schopen vnímat a vyhodnocovat zvuky pouze omezeně.
▶ Pracujte s klidem a rozvahou.
■ Sekačka na trávu je vybavena zařízením pro zastavení motoru.
- Při uvolnění spínacího oblouku pro sekání se motor a řezný nůž do 3 sekund zastaví.
■ Otáčející se řezný nůž může pořezat uživatele. Uživatel může být těžce zraněn.
- Stáhněte nástrčku zapalovací svíčky.
- Nikdy se nedotýkejte otáčejícího se řezného nože.
▶ V případě, že je řezný nůž blokován jakýmkoli předmětem: Vypněte motor. Teprve poté odstraňte překážku.
■ V případě, že se sekačka na trávu začne během práce chovat změněným nebo nezvyklým způsobem, může to znamenat, že se nenachází ve stavu odpovídajícím bezpečnostním požadavkům. Může dojít k vážnému zranění osob a ke vzniku věcných škod.
- Ukončete práci a vyhledejte odborného pro-dejce výrobků STIHL.
■ Sekačka na trávu může během práce způsobovat vznik vibrací.
▶ Používejte pracovní rukavice.
▶ Dělejte si pracovní přestávky.
▶ Pokud se objeví příznaky poruchy krevního oběhu: vyhledejte lékaře.
■ Sledujte sečenou plochu a dávejte pozor na překážky. Pokud během práce dojde k nárazu řezného nože na cizí předmět, může dojít k vymrštění tohoto předmětu nebo některých
jeho částí vysokou rychlostí. Může tak dojít ke zranění osob a ke vzniku věcných škod.
▶ Odstraňte z oblasti práce cizí předměty jako kameny, klacky, dráty, hračky nebo jiné věci. Skryté předměty, které nelze odstranit, označte.
- Řezný nůž se otáčí ještě po určitou krátkou dobu od uvolnění spínacího oblouku pro sečení. Může dojít k vážnému zranění.
▶ Počkejte, dokud se řezný nůž nepřestane otáčet.
■ V případě, že otáčející se řezný nůž narazí na tvrdý předmět, mohou následkem tohoto nárazu vzniknout jiskry. Jiskry mohou způsobit požár v okolí, kde se nacházejí snadno vznítitelné materiály nebo předměty. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
▶ Nepracujte v prostředí, ve kterém se nacházejí snadno vznítitelné materiály.
■ Pokud je sekačka na trávu odstavena na nakloněných plochách, může se neplánovaně rozjet. Může tak dojít ke zranění osob a ke vzniku věcných škod.
- Sekačku na trávu nechávejte stát pouze na rovné ploše, odkud se nemůže sama rozjet.
■ Pokud jsou na vodicím držadle připevněné předměty, může se sekačka na trávu vlivem přidané zátěže převrátit. Může tak dojít ke zranění osob a ke vzniku věcných škod.
▶ Na vodicí držadlo neupevňujte žádné předměty.
▲ NEBEZPEČÍ
■ V případě práce v okolí elektrických vedení, která jsou pod napětím, může řezný nůž přijít do styku s těmito vedeními a způsobit jejich poškození. Může dojít k vážnému zranění nebo usmrcení uživatele.
▶ Nepracujte v blízkosti elektrického vedení.
■ Při práci za bouřky může být uživatel zasažen bleskem. Může dojít k vážnému zranění nebo usmrcení uživatele.
▶ Při bouřce: Nepracujte.
■ Při práci za deště může uživatel uklouznout. Může dojít k vážnému zranění nebo usmrcení uživatele.
▶ Pokud prší: Nepracujte.
4.9 Přeprava
▲ VAROVÁNÍ
■ Během přepravy se sekačka na trávu může převrátit nebo uvést do pohybu. Může tak dojít ke zranění osob a ke vzniku věcných škod.
▶ Vypněte motor.
▶ Počkejte, dokud se řezný nůž nepřestane otáčet.
▶ Stáhněte nástrčku zapalovací svíčky.
- Sekačku na trávu zajistěte na vhodné úložné ploše pomocí upínacích popruhů, řemenů nebo sítě tak, aby se nemohla převrátit ani pohybovat.
■ Poté, co motor běžel, může být tlumič výfuku a motor horký. Uživatel se může při přepravě popálit.
▶ Sekačku na trávu posunujte.

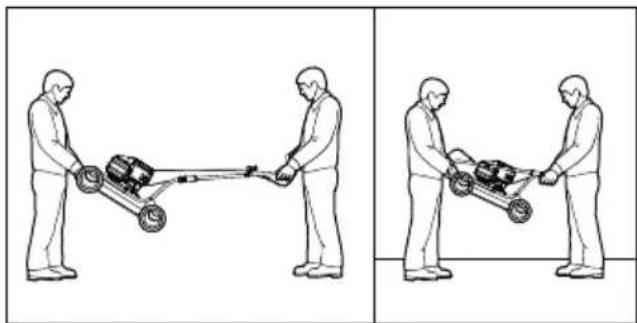

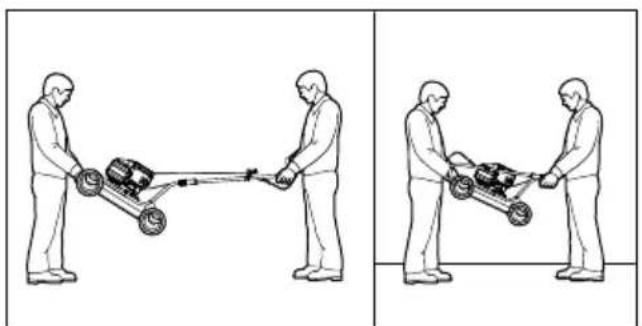

■ Sekačka na trávu je těžká. Pokud uživatel přenáší sekačku na trávu sám, může při tom utrpět zranění.
▶ Používejte pracovní rukavice.
- Sekačku na trávu je třeba prénášet ve dvou.
4.10 Uložení
▲ VAROVÁNÍ
■ Děti nedokážou rozpoznat a posoudit nebezpečí, která jsou se sekačkou na trávu spojena. Může dojít k vážnému zranění dětí.
▶ Vypněte motor.
- Sekačku na trávu uchovávejte mimo dosah dětí.
- Sekačku na trávu uchovávejte v čistotě a suchu.
■ Pokud je sekačka na trávu na šikmém povrchu, může se neplánovaně rozjet. Může tak dojít ke zranění osob a ke vzniku věcných škod.
- Sekačku na trávu odstavujte jen na rovných plochách.
4.11 Čištění, údržba a opravy
▲ VAROVÁNÍ
■ Pokud během čištění, údržby nebo oprav běží motor, může dojít k těžkému zranění osob a ke vzniku věcných škod.
▶ Vypněte motor.
▶ Počkejte, dokud se řezný nůž nepřestane otáčet.
- Stáhněte nástrčku zapalovací svíčky.
■ Poté, co motor běžel, může být tlumič výfuku a motor horký. Může dojít k popálení osob.
- Čekejte, dokud tlumič výfuku a motor nevy-chladnou.
■ Použití agresivních čisticích prostředků a čištění proudem vody nebo pomocí ostrých předmětů může způsobit poškození sekačky na trávu nebo řezného nože. Pokud se čištění sekačky na trávu nebo řezného nože neprovádí správným způsobem, nelze již zajistit bezpečnou funkci součástí a bezpečnostní zařízení mohou být vyřazena z činnosti. Může dojít k vážnému zranění.
▶ Sekačku na trávu a řezný nůž čistěte způsobem, který je popsán v tomto návodu k použití, 15.2.
■ Pokud se údržba nebo oprava sekačky na trávu nebo řezného nože neprovádí správným způsobem, nelze již zajistit bezpečnou funkci součástí a bezpečnostní zařízení mohou být vyřazena z činnosti. Tento stav může způsobit těžké zranění nebo usmrcení osob.
- Opotřebované nebo poškozené díly vyměňte.
▶ V případě, že je nutno provést údržbu nebo opravu sekačky na trávu: vyhledejte odborného prodejce výrobků STIHL. - Údržbu řezného nože provádějte způsobem, který je popsán v tomto návodu k použití.
■ Při čištění, údržbě nebo opravě řezného nože může uživatel přijít do styku s ostrými řeznými hranami. Může dojít ke zranění uživatele.
- Používejte pracovní rukavice vyrobené z odolného materiálu.
■ Při ostření se řezný nůž může silně zahřát. Uživatel se může popálit.
▶ Počkejte, až rezný nůž vychladne.
- Používejte pracovní rukavice vyrobené z odolného materiálu.
česky 5 Příprava sekačky na trávu k použití
5 Příprava sekačky na trávu k použití
5.1 Příprava sekačky na trávu k použití
Před zahájením práce musí být provedeny následující kroky:
- Ujistěte se, že následující součást jsou v bezpečném technickém stavu:
- sekačka na trávu, 24.6.1.
- řezný nůž, 4.6.2.
▶ Sekačku na trávu očistěte, 15.2.
Zkontrolujte rezný nůž, 10.2.
▶ Doplňte motorový olej, 16.1.
▶ Vyklopte vodicí držadlo, 18.1.
▶ Doplňte do sekačky na trávu palivo, 07.1.
▶ Nastavte výšku sečení, 1.2.
▶ Zkontrolujte ovládací prvky, 10.1.
▶ Pokud tyto kroky nelze provést: sekačku na trávu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
6 Doplnění motorového oleje
6.1 Doplnění motorového oleje
Motorový olej promazává a chladí motor.
Specifikace motorového oleje a plnicí množství jsou uvedeny v návodu k použití motoru.
UPOZORNĚNÍ
■ Při dodání je sekačka bez náplně motorového oleje. Nastartování motoru bez motorového oleje nebo s příliš malým množstvím motorového oleje může sekačku na trávu poškodit.
- Před každým startem zkontrolujte stav motorového oleje a v případě potřeby motorový olej doplňte.
▶ Motorový olej plňte podle návodu k použití příslušného motoru.
7 Doplnění paliva do sekačky na trávu
7.1 Doplnění paliva do sekačky na trávu
UPOZORNĚNÍ
■ Pokud není do sekačky na trávu doplněno správné palivo, může dojít k jejímu poškození.
- Postupujte podle pokynů návodu k použití motoru.
▶ Vypněte motor.
156 0478-111-9949-B
▶ Sekačku na trávu postavte na rovnou plochu.
▶ Oblast okolo uzávěru palivové nádrže očistěte vlhkým hadrem.
▶ Sundejte uzávěr palivové nádrže (1).
▶ Doplňte palivo, tak aby sahalo maximálně 15 mm pod okraj palivové nádrže.
▶ Nasadte uzávěr palivové nádrže (1) na palivo-vou nádrž. - Uzávěrem palivové nádrže (1) otáčejte ve směru hodinových ručiček a pevně dotáhněte rukou.
Palivová nádrž je zavřená.
8 Nastavení sekačky na trávu pro uživatele
8.1 Vyklopení vodicího držadla
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
▶ Sekačku na trávu postavte na rovnou plochu.
▶ Otevřete rychloupínací páky (1), pokud jsou zavřené.
- Při vyklápění vodicího držadla (2) dbejte na to, aby se nepřiskříplo lanko (3).
Zavřete rychloupínací páky (1).
Vodicí držadlo (2) je pevně spojeno se sekačkou na trávu.

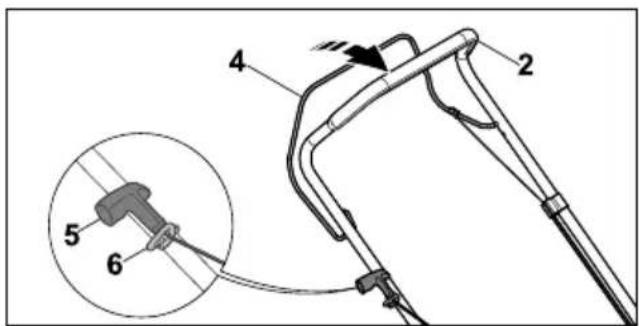

- Spínací oblouk pro sečení (4) přimáčkněte k vodicímu držadlu (2) a držte zmáčknutý.
▶ Rukojet' startéru (5) pomalu vytahujte ve směru vedení lanka (6).
▶ Rukojet' startéru (5) zavěste do vedení lanka (6).
▶ Uvolněte spínací oblouk pro sečení (4). - Znovu nasad'te nástrčku zapalovací svíčky.
8.2 Složení vodicího držadla
Při přepravě nebo uskladnění lze vodicí držadlo složit.
▶ Vypněte motor.
▶ Vytáhněte nástrčku zapalovací svíčky.
- Sekačku na trávu postavte na rovnou plochu.
- Spínací oblouk pro sečení přimáčkněte k vodi-címu držadlu a držte zmáčknutý.
▶ Rukojet' startování vyhákněte z vedení lanka a ved'te pomalu zpět směrem k motoru.
▶ Uvolněte spínací oblouk pro sečení. - Pevně přidržte vodicí držadlo a uvolněte hvězdicové matice.
▶ Vodicí držadlo překlopte dopředu.
9 Startování a vypínání motoru
9.1 Spuštění motoru
▶ Postavte sekačku na trávu na rovnou plochu.
- Spínací oblouk pro sečení (1) přimáčkněte levou rukou k vodicímu držadlu a držte.
▶ Rukojeť startování (2) vytahujte pomalu pravou rukou až po citelný odpor.
▶ Rychle zatáhněte za rukojeť startéru (2) a ved'te ji zpět, dokud se motor nerozeběhne. - Pokud motor nenaskočí, postupujte podle pokynů návodu k použití motoru.
9.2 Vypnutí motoru
- Sekačku na trávu postavte na rovnou plochu.
▶ Uvolněte spínací oblouk pro sečení. Motor se vypne.
▶ Opust'te uživatelskou pozici.
10 Kontrola sekačky na trávu
10.1 Vyzkoušení ovládacích prvků
Spínací oblouk pro sečení
▶ Vypněte motor.
- Přitáhněte spínací oblouk pro sečení zcela ve směru k vodicímu držadlu a opět jej uvolněte.
V případě, že spínací oblouk pro sečení má obtížný chod nebo se nevrací účinkem pružiny do výchozí polohy: sekačku na trávu nepouží-vejte a vyhledejte odborného prodejce výrobků STIHL.
Spínací oblouk pro sečení je vadný.
10.2 Kontrola řezného nože
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
česky 11 Práce se sekačkou na trávu
▶ Sekačku na trávu postavte, 15.1.
▶ Změřte následující:
- tloušt'ku a
- šířku b
- úhel ostří c
▶ V případě, že není zachována alespoň minimální šířka nebo minimální tloušt'ka: vyměňte rezný nůž, 19.2.
▶ V případě, že není dodržen úhel ostří: naostřete řezný nůž, 9.2.
- Pokud přetrvávají nejasnosti: vyhledejte odborného prodejce výrobků STIHL.
11 Práce se sekačkou na trávu
11.1 Držení a vedení sekačky na trávu
▶ Vodicí držadlo je třeba pevně držet oběma rukama tak, že ho palce obepínají.
11.2 Nastavení výšky sečení
Lze nastavovat 4 výšky sečení:
- poloha 1 = 30 mm
- poloha 2 = 50 mm
- poloha 3 = 70 mm
- poloha 4 = 85 mm
Výška sečení se nastavuje odděleně vzadu a vpředu. Výška sečení musí být vzadu i vpředu nastavena stejně.
Nastavení výšky sečení vzadu
▶ Vypněte motor.
Řezný nůž se nesmí otáčet.
▶ Sekačku na trávu postavte na rovnou plochu.
Zatlačte zadní nápravu dolů.
Zadní náprava se uvolní a lze ji přestavit.
▶ Nastavte zadní nápravu vlevo i vpravo do požadované polohy.
Nastavení výšky sečení vpředu
▶ Vypněte motor.
Řezný nůž se nesmí otáčet.
▶ Sekačku na trávu postavte na rovnou plochu.
▶ Zatlačte prední nápravu dolů.
Přední náprava se uvolní a lze ji přestavit.
▶ Nastavte přední nápravu vlevo i vpravo do požadované polohy.

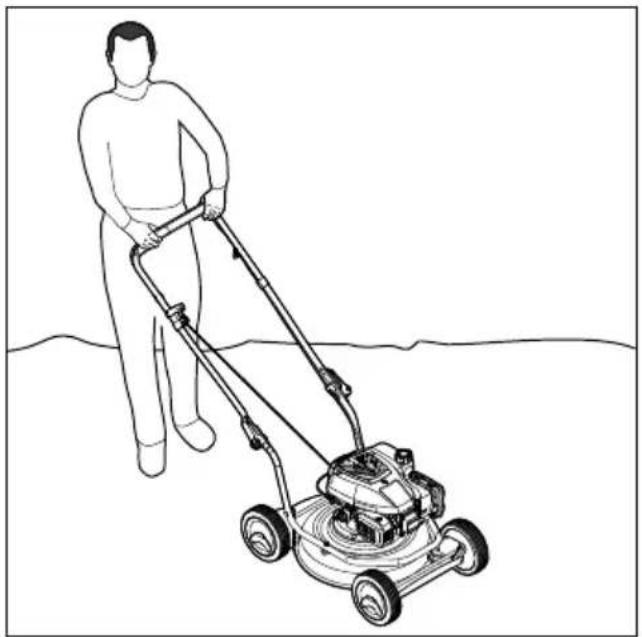

11.3 Mulčování
Při mulčování se rozvolněná tráva působením silného proudu vzduchu v prostoru rotujícího nože ještě několikrát rozseká a poté se foukáním vzduchu vrací zpět do travního drnu. Posečená hmota zůstává ležet na travní ploše, kde snadno zetleje a slouží jako přírodní hnojivo. Pěkného a hustého trávníku lze dosáhnout častým mulčováním, při kterém by se měla sekat jedna třetina výšky trávy.
Předpoklady dobrého výsledku mulčování:
- Četnost: Na jaře (hlavní období růstu) minimálně 2krát týdně, v létě a na podzim 1krát týdně.
– Sekejte pokud možno suchý trávník.
– Používejte správně naostřené řezné nože.
– Volte nízkou rychlost vlastního pojezdu.
– Měňte směr sečení a dbejte na to, aby se okraje posečených pruhů překrývaly.
– Velmi vysokou trávu sekejte vždy postupně.
▶ Pohybujte se se sekačkou na trávu pomalu dopředu a mějte ji pod kontrolou.
12 Po skončení práce
12.1 Po ukončení práce
▶ Vypněte motor.
▶ V případě, že je sekačka na trávu mokrá: Nechte sekačku na trávu uschnout.
▶ Sekačku na trávu očistěte.
13 Přeprava
13.1 Přeprava sekačky na trávu
▶ Vypněte motor.
Řezný nůž se nesmí otáčet.
▶ Stáhněte nástrčku zapalovací svíčky.
Pohyb se sekačkou na trávu
▶ Pohybujte se se sekačkou na trávu pomalu dopředu a mějte ji pod kontrolou.
Přenášení sekačky na trávu
- Používejte pracovní rukavice vyrobené z odolného materiálu.
▶ V případě, že sekačku na trávu přenášíte s rozloženým vodicím držadlem:
▶ Sekačku na trávu je třeba prénášet tak, že ji jedna osoba drží pevně oběma rukama
vpředu za skřín a druhá osoba ji drží pevně oběma rukama za vodicí držadlo.
- Sekačku na trávu musí zvedat a prénášet dvě osoby.
▶ V případě, že sekačku na trávu prénášite se složeným vodicím držadlem:
▶ vodicí držadlo složte, 8.2.
▶ Sekačku na trávu je třeba přenášet tak, že ji jedna osoba drží pevně oběma rukama vpředu za skřín a druhá osoba ji drží pevně oběma rukama za vodicí držadlo.
- Sekačku na trávu musí zvedat a prénášet dvě osoby.
Přeprava sekačky na trávu vozidlem
Zajistěte stojící sekačku na trávu tak, aby se nemohla převrátit ani pohnout.
14 Skladování
14.1 Uskladnění sekačky na trávu
▶ Vypněte motor a nechte jej vychladnout.
▶ Stáhněte nástrčku zapalovací svíčky.
▶ Sekačku na trávu uskladněte tak, aby byly splněny následující podmínky:
– Sekačka na trávu je mimo dosah dětí.
– Sekačka na trávu je čistá a suchá.
– Sekačka na trávu se nemůže převrátit.
– Sekačka na trávu nemůže odjet z místa.
15 Čištění

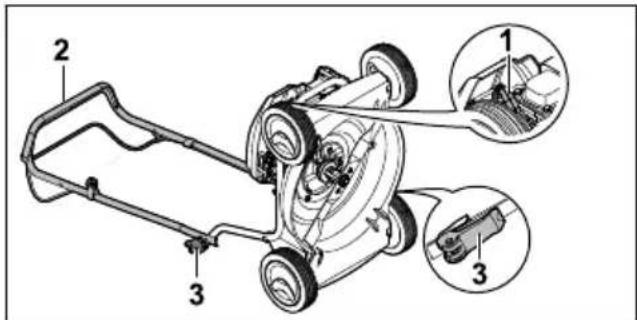

15.1 Postavení sekačky na trávu
▶ Palivovou nádrž vyjezděte.
Motor se zastaví.
▶ Postavte sekačku na trávu na rovnou plochu.
▶ Výšku sečení nastavte do polohy 1, 📄1.2.
▶ Vytáhněte nástrčku zapalovací svíčky (1).
▶ Pevně přidržte vodicí držadlo (2) a otevřete rychloupínací páky (3).
▶ Vodicí držadlo (2) položte směrem dozadu.
▶ Postavte sekačku na trávu naklopením dozadu.
15.2 Čištění sekačky na trávu
▶ Vypněte motor.
▶ Sekačku na trávu nechte vychladnout.
česky 16 Údržba
▶ Vytáhněte nástrčku zapalovací svíčky.
K čištění sekačky na trávu použijte vlhkou tkaninu.
▶ K vyčištění větracích otvorů použijte štětec.
▶ Sekačku na trávu postavte.
▶ Oblast okolo řezného nože i samotný řezný nůž očistěte pomocí dřevěné tyče, měkkého kartáče nebo vlhké tkaniny.
16 Údržba
16.1 Intervaly údržby
Intervaly údržby závisí na okolních podmínkách a pracovních podmínkách. Společnost STIHL doporučuje následující intervaly údržby:
Motor
- Údržbu motoru provádějte tak, jak je uvedeno v návodu k použití příslušného motoru.
Sekačka na trávu
- Sekačku na trávu nechte každý rok zkontrolovat u odborného prodejce výrobků STIHL.
16.2 Demontáž a montáž řezného nože

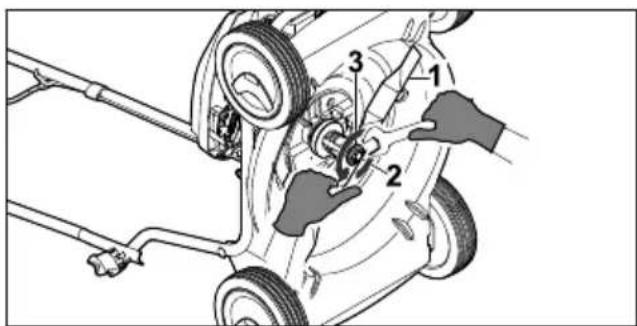

16.2.1 Demontáž rezného nože
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
▶ Sekačku na trávu postavte.
- Řezný nůž (1) pevně držte.
- Vyšroubujte šroub (2) a vyjměte ho spolu s podložkou (3).
▶ Sundejte řezný nůž (1). - Šroub (2) a podložku (3) vyhoďte. K montáži řezného nože (1) použijte nový šroub a novou podložku.

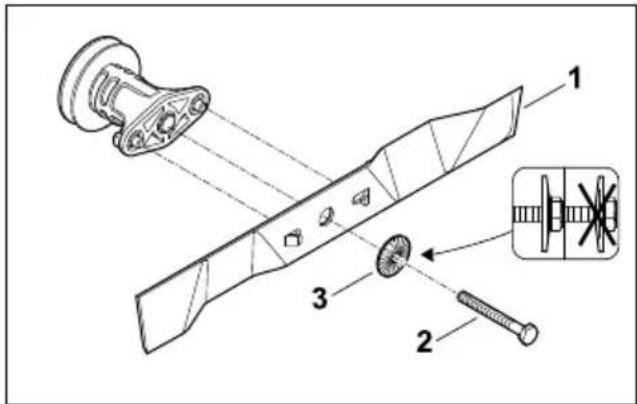

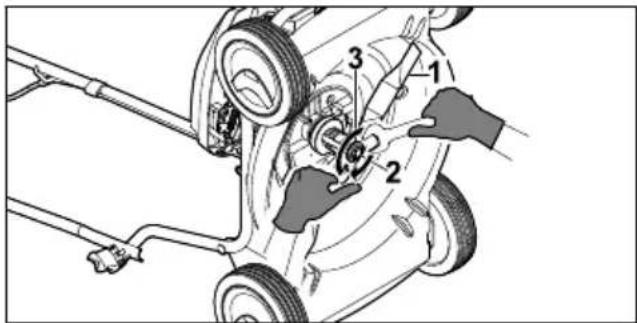

16.2.2 Montáž řezného nože
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
▶ Sekačku na trávu postavte.
- Novou podložku (3) nasad'te na nový šroub (2).
▶ Na závit šroubu (2) naneste přípravek na zajištění závitů Loctite 243. - Řezný nůž (1) nasad'te tak, aby výstupky na dosedací ploše zapadly do vybrání v řezném noži (1).
- Zašroubujte šroub (2) společně s podložkou (3).
▶ Řezný nůž (1) pevně držte.
▶ Šroub (2) utáhněte momentem 65 Nm.
16.3 Ostření a vyvažování řezného nože
Správné ostření a vyvažování řezného nože vyžaduje značnou zručnost.
Společnost STIHL doporučuje, aby provádění postupů ostření a vyvažování řezného nože bylo svěřováno odbornému prodejci výrobků STIHL.
VAROVÁNÍ
- Rezné hrany řezného nože jsou ostré. Uživatel se může pořezat.
- Při práci noste pracovní rukavice z odolného materiálu.
▶ Vypněte motor.
▶ Vytáhněte nástrčku zapalovací svíčky.
▶ Sekačku na trávu postavte.
▶ Vymontujte rezný nůž.
17 Oprava česky
▶ Proved'te naostření řezného nože. Při tomto postupu je nutno dodržet úhel ostří a provádět ochlazování řezného nože, 19.2.
Během ostření nesmí docházet k modrání materiálu řezného nože.
▶ Namontujte řezný nůž.
▶ Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.
nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
V případě, že jsou štítky s bezpečnostními upozorněními nečitelné nebo poškozené: Nechejte štítky s bezpečnostními upozorněními vyměnit odborným prodejcem výrobků STIHL.
17 Oprava
17.1 Oprava sekačky na trávu
Uživatel nemůže provádět opravy sekačky na trávu a řezného nože vlastními silami.
▶ V případě, že dojde k poškození sekačky na trávu nebo nože: Sekačku na trávu nebo nůž
18 Odstranění poruch
18.1 Odstraňování poruch sekačky na trávu
| Porucha Příčina Opatření | ||
| Motor nelze spustit. | Spínací oblouk pro sečení není stisknutý. | ► Motor nastartujte způsobem, který je popsán v tomto návodu k použití. |
| Palivová nádrž | ž je prázdná. ► Do palivové nádrže sekačky na trávu dolijte palivo. | |
| Je ucpáno palivové potrubí. ► Vyhledejte odborného prodejce výrobků STIHL. | ||
| V nádrži je špatné, znečištěné nebo staré palivo. | ► Používejte čerstvý značkový bezolovnatý benzin. | |
| Vzduchový filtr je znečištěný. ► Vyhledejte odborného prodejce výrobků STIHL. | ||
| Nástrčka zapalovací svíčky je vytažena ze zapalovací svíčky nebo je v nástrčce špatně upevněn kabel zapalování. | ► Upevněte nástrčku zapalovací svíčky.► Zkontrolujte spojení mezi kabelem zapalování a nástrčkou. | |
| Zakarbonovaná nebo poškozená zapalovací svíčka či nesprávná vzdálenost elektrod. | ► Zapalovací svíčku vyčistěte nebo vyměňte.► Nastavte správnou vzdálenost elektrod. | |
| Odpor proti pohybu rezného nože je příliš velký. | ► Nastavte větší výšku sečení.► Motor startujte v nižší trávě. | |
| Obtížné spouštění nebo pokles výkonu spalo-vacího motoru. | Ucpaná žací skřín sekačky. Sekačku na trávu očistěte. | |
| Je nastavena příliš nízká výška sečení nebo je příliš velká rych-lost pojezdu při sečení. | Upravte výšku sečení nebo sekejte pomaleji. | |
| V palivové nádrži a v karburá-toru se nachází voda nebo je karburátor ucpaný. | Palivovou nádrž vyprázdněte, vyčistěte palivové pot-rubí a karburátor. | |
| Znečištěná palivová nádrž. Vyhledejte odborného prodejce výrobků STIHL. | ||
| Vzduchový filtr je znečištěný. Vyhledejte odborného prodejce výrobků STIHL. | ||
| Zakarbonovaná zapalovací sví-čka. | Zapalovací svíčku vyčistěte nebo vyměňte. | |
| Příliš málo motorového oleje v motoru. | Motorový olej doplňte nebo vyměňte tak, jak je pop-sáno v návodu k použití příslušného motoru. | |
| Porucha Příčina Opatření | ||
| Zanesená chladicí žebra. Sekačku na trávu očistěte. | ||
| Sekačka na trávu silně vibruje. | Poškozený řezný nůž. Řezný nůž vyměňte. | |
| Řezný nůž není správně namontovaný. | ||
| Tráva není sečena čistě. | Řezný nůž je tupý nebo opotřebovaný. | |
19 Technická data
19.1 Sekačka na trávu STIHL RM 2.1 R, RM 2.0 RC
Typ motoru:
- RM 2.1 R: STIHL EVC 200
- RM 2.0 RC: KOHLER HD675
Zdvihový objem:
- RM 2.1 R: 139~cm^3
- RM 2.0 RC: 149~cm^3
Výkon:
- RM 2.1 R: 2,1 kW (2,8 k) při 2800 ot./min
- RM 2.0 RC: 2,2 kW (3,0 k) pri 2800 ot./min
Otáčky:
- RM 2.1 R: 2800 ot./min
- RM 2.0 RC: 2800 ot./min
Maximální obsah palivové nádrže:
- RM 2.1 R: 0,9 l
- RM 2.0 RC: 1,4 l
Hmotnost:
- RM 2.1 R: 24 kg
- RM 2.0 RC: 27 kg
Šířka záběru při sečení:
- RM 2.1 R: 46 cm
- RM 2.0 RC: 46 cm
19.2 Řezný nůž
– minimální tloušt'ka a: 2,0 mm
– minimální šířka b: 45 mm
- úhel ostří c: 30°
19.3 Hodnoty zvuku a vibrací
RM 2.1 R
Hodnota K pro hladinu akustického tlaku činí 2 dB(A). Hodnota K pro hladinu akustického výkonu činí 1,4 dB(A). Hodnota K pro hodnoty vibrací činí 3,16 m/s².
– Hladina akustického tlaku L pA měřená podle 2006/42/EC: 79 dB(A)
- Hladina akustického výkonu L wA měřená podle 2000/14/EC: 91 dB(A)
– Hodnota vibrací a_hv měřená podle normy EN 12096, vodicí držadlo: 7,90 m/s ^2
RM 2.0 RC
Hodnota K pro hladinu akustického tlaku činí 2 dB(A). Hodnota K pro hladinu akustického výkonu činí 2,1 dB(A). Hodnota K pro hodnoty vibrací činí 2,20 m/s².
- Hladina akustického tlaku L pA měřená podle 2006/42/EC: 79 dB(A)
– Hladina akustického výkonu L wA měřená podle 2000/14/EC: 91,3 dB(A)
– Hodnota vibrací a_hv měřená podle normy EN 12096, vodicí držadlo: 4,40 m/s ^2
Informace o plnění požadavků směrnice o vibracích při práci 2002/44/EC lze najít na www.stihl.com/vib.
19.4 REACH
REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.
Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach.
20 Náhradní díly a příslušen- ství
20.1 Náhradní díly a příslušenství
STIHL Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
21 Likvidace česky
STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.
Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu firmou STIHL posouzeny ohledně jejich spolehlivosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.
Originální náhradní díly STIHL a originální příslušenství STIHL jsou k dostání u odborného prodejce výrobků STIHL.
20.2 Důležité náhradní díly
Firma STIHL v žádném případě neodpovídá za škody na zdraví nebo materiální škody, které byly způsobené použitím neschválených montážních nebo náhradních dílů.
- řezný nůž: 6357 702 0102
– šroub nože: 9008 319 9028 - podložka: 0000 702 6600
21 Likvidace
21.1 Likvidace sekačky na trávu
Informace týkající se likvidace obdržíte u odborného prodejce STIHL.
▶ Sekačku na trávu, řezný nůž, benzin, motorový olej, příslušenství i obaly je nutno zlikvidovat způsobem, který je v souladu s předpisy a šetrný k životnímu prostředí.
22 Prohlášení o konfor- mitě EU
22.1 Sekačka na trávu STIHL RM 2.1 R, RM 2.0 RC
STIHL Tirol GmbH
prohlašuje na svoji výhradní odpovědnost, že
– výrobek: sekačka na trávu
– výrobní značka: STIHL
- typ: RM 2.1 R, RM 2.0 RC
sériové identifikační číslo:
- 6357
splňuje příslušná nařízení směrnic 2000/14/EC, 2006/42/EC, 2014/30/EU a 2011/65/EU a byla vyvinuta a vyrobena v souladu s následujícími normami platnými vždy k datu výroby: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Název a adresa sídla zúčastněných subjektů: TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg, Německo
Při zjišťování měřené a zaručené hladiny akustického výkonu bylo postupováno podle přílohy VIII směrnice 2000/14/EC.
Naměřená hladina akustického výkonu:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Garantovaná hladina akustického výkonu:
- RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A)
Technické dokumenty jsou uchovávány odborem schvalování výrobků společnosti STIHL Tirol GmbH.
Rok výroby a číslo stroje jsou uvedeny na sekačce na trávu.
Matthias Fleischer, vedoucí odboru výzkumu a vývoje
v zastoupení
Sven Zimmermann, vedoucí kvality
23 Adresy
23.1 Hlavní sídlo firmy STIHL
23.2 Distribuční společnosti STIHL
NĚMECKO
1 Úvod....195
2 Informácie k tomuto návodu na obsluhu. 195
3 Prehlad....196
4 Bezpečnostné upozornenia.... 196
5 Pripravenie kosačky na trávu na použitie......
201
6 Doplnenie motorového oleja.... 201
7 Natankujte kosačku na trávu....202
8 Nastavenie kosačky na trávu pre používa-
těla.... 202
9 Štartovanie a vypnutie motora.... 203
10 Skontrolujte kosačku na trávu....203
11 Práca s kosačkou na trávu....203
12 Po ukončení práce.... 204
13 Preprava.... 205
14 Skladovanie.... 205
15 Čistenie.... 205
16 Údržba.... 205
17 Oprava.... 206
1 Úvod slovensky
Milá zákazníčka, milý zákazník,
Tento návod na obsluhu je originálny návod na obsluhu od výrobcu v zmysle smernice EÚ 2006/42/EC.
2.2 Označenie výstražných upozornení v texte
NEBEZPEČENSTVO
Tento symbol odkazuje na kapitolu v tomto návode na obsluhu.
3 Prehlad
Vodiace držadlo slúži na držanie, vedenie a prepravu kosačky na trávu.
5 Uzáver palivovej nádrže
Uzáver palivovej nádrže uzatvára otvor na plnenie benzínu.
6 Kryt filtra
10 Uzáver motorového oleja
LWA Garantovaná hladina akustického výkonu podla smernice 2000/14/EC v dB(A), aby bolo možné porovnat' emisie výrobkov.
Tento symbol označuje uzáver palivo-vej nádrže.
Tento symbol označuje uzáver motorového oleja.
4 Bezpečnostné upozornenia
4.1 Výstražné symboly
Dodržiavajte bezpečnostné pokyny a ich opatrenia.
Prečítajte si návod na obsluhu, porozumejte mu a uschovajte ho.
Dodržujte bezpečný odstup.
▶ Prečítajte si návod na obsluhu, porozumejte mu a uschovajte ho.
– Používatel si je vedomý, že zodpovedá za nehody a poškodenia.
▶ Používajte chrániče sluchu.
▶ Noste úzko priliehavý odev.
▶ Odložte šály a šperky.
- Noste pracovné rukavice z odolného materiálu.
4.5 Pracovná oblast' a okolie
VAROVANIE
▶ Chráňte benzín pred teplom a ohňom.
▶ Nevylievajte benzín.
■ Kosačka na trávu je vybavená zariadením na zastavenie motora.
▶ Používajte pracovné rukavice.
▶ Urobte si pracovné prestávky.
- Ak prší: Nepracujte.
4.9 Preprava
VAROVANIE
▶ Používajte pracovné rukavice.
▶ Kosačku na trávu noste vo dvojici.
4.10 Uskladnenie
▲ VAROVANIE
- Kosačku na trávu uskladňujte čistú a suchú.
4.11 Čistenie, údržba a oprava
VAROVANIE
▶ Počkajte, kým sa tlmič výfuku a motor vychladí.
▶ Zastavte motor.
- Položte kosačku na trávu na rovnú plochu.
- Oblast' okolo uzáveru palivovej nádrže vyčistite navlhčenou handrou.
- Vyklopte vodiace držadlo (2) a dbajte na to, aby sa lanko (3) nezaseklo.
- Uzavrite rýchloupínaciu páku (1). Vodiace držadlo (2) je pevne spojené s kosačkou na trávu.
10 Skontrolujte kosačku na trávu
10.1 Kontrola ovládacích prvkov
Spínacia konzola kosenia
slovensky 12 Po ukončení práce
▶ Vodiace držadlo podržte obidvomi rukami tak, aby palec obopínal vodiace držadlo.
Je možné nastavit' 4 výšky kosenia:
- 30 mm = poloha 1
- 50 mm = poloha 2
- 70 mm = poloha 3
- 85 mm = poloha 4
12 Po ukončení práce
12.1 Po práci
▶ Zastavenie motora.
- Ak je kosačka na trávu mokrá: Kosačku na trávu nechajte vyschnút'.
▶ Vyčistite kosačku na trávu.
13 Preprava slovensky
13 Preprava
13.1 Prepravovanie kosačky na trávu
▶ Zastavte motor.
Rezný nôž sa nesmie otáčat'.
▶ Stiahnite koncovku zapalovacej sviečky.
- Noste pracovné rukavice z odolného materiálu.
- Ak sa kosačka na trávu nosí s vyklopeným vodiacim držadlom:
- Jedna osoba podrží obomi rukami kosačku na trávu na žacej skrini a druhá osoba ju obidvomi rukami podrží na vodiacom držadle.
- Kosačku na trávu zdvíhajte a noste vo dvojici.
- Ak sa kosačka na trávu nosí so sklopeným vodiacim držadlom:
▶ Sklopenie vodiaceho držadla, 18.2. - Jedna osoba podrží obomi rukami kosačku na trávu na žacej skrini a druhá osoba ju obidvomi rukami podrží na vodiacom držadle.
- Kosačku na trávu zdvíhajte a noste vo dvojici.
Preprava kosačky na trávu pomocou vozidla
Kosačku na trávu v stoji zaistite tak, aby sa kosačka na trávu nepreklopila a nemohla sa pohybovat'.
14 Skladovanie
14.1 Uschovanie kosačky na trávu
– Kosačka na trávu je mimo dosahu detí.
– Kosačka na trávu je suchá a čistá.
16.1 Interval údržby
16.2 Demontáž a montáž noža
16.2.1 Demontáž rezného noža
▶ Zastavte motor.
slovensky 17 Oprava
▶ Stiahnite koncovku zapaľovacej sviečky.
▶ Nainštalujte kosačku na trávu.
17.1 Oprava kosačky na trávu
Šírka záberu pri kosení:
- RM 2.1 R: 46 cm
- RM 2.0 RC: 46 cm
19.2 Rezný nôž
20.2 Dôležité náhradné diely
21.1 Likvidácia kosačky na trávu
– Výrobná značka: STIHL
– Typ: RM 2.1 R, RM 2.0 RC
Nameraná hladina akustického výkonu:
- RM 2.1 R: 91 dB(A)
- RM 2.0 RC: 91,3 dB(A)
Garantovaná hladina akustického výkonu:
- RM 2.1 R: 92 dB(A)
- RM 2.0 RC: 93 dB(A
Matthias Fleischer, vedúci odboru výskumu a vývoja
i.V.
Sven Zimmermann, vedúci oddelenia kvality
